1. 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 1
2. Kubernetesのポッドへ負荷 検証をトライ！ ~待ち行列理論を添えて~ 兒玉　樹 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて Compassアカウント名: Inuverse TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 2

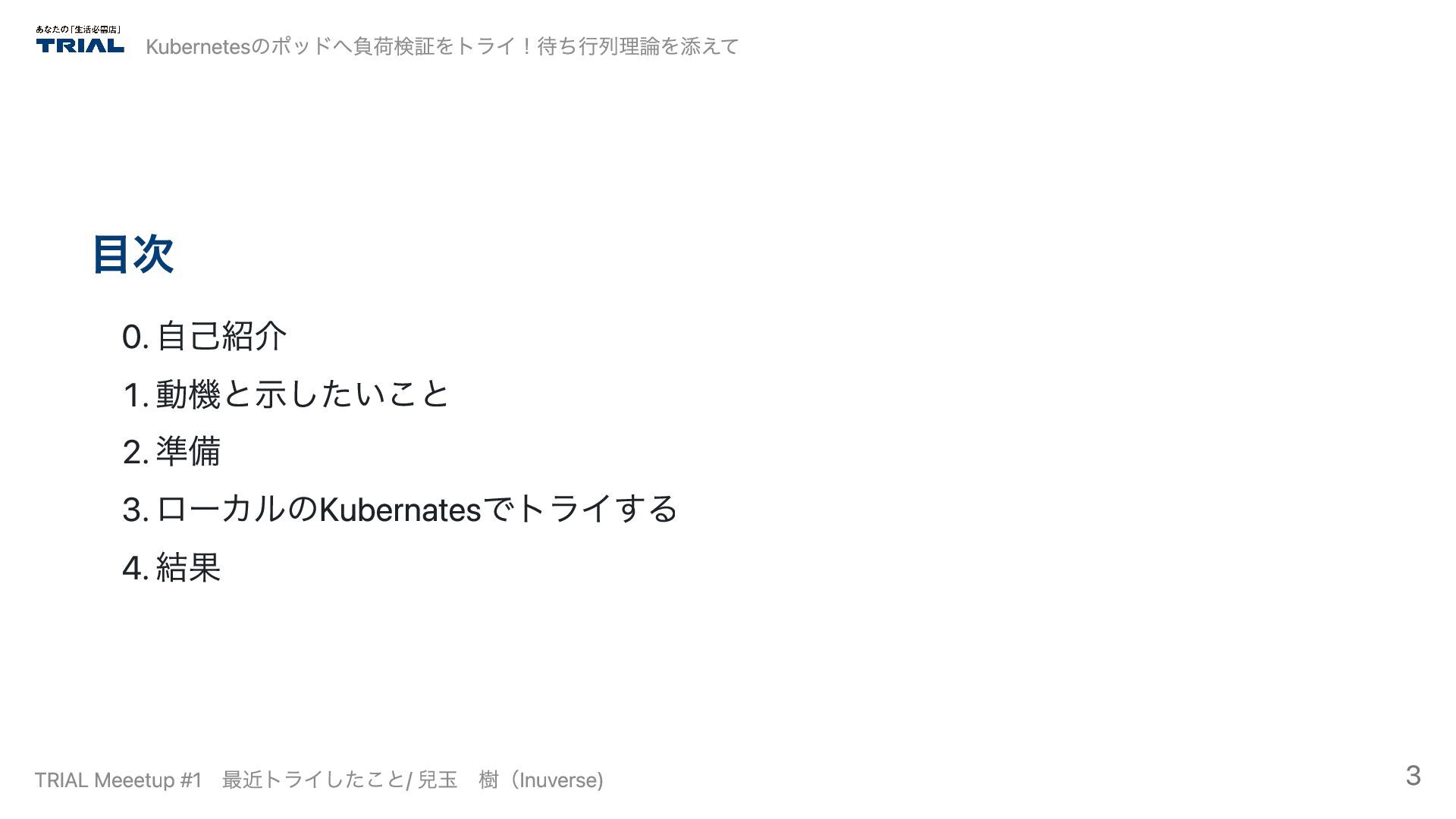

3. 目次 0. 自己紹介 1. 動機と示したいこと 2. 準備 3. ローカルのKubernatesでトライする 4. 結果 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 3
4. 0. 自己紹介 兒玉　樹（こだま　たつき） 24卒 基幹システムのo11y計装、API開発、負荷検証 趣味：物理学（初期宇宙論） 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて X: https://x.com/mochi_dog_phys TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 4

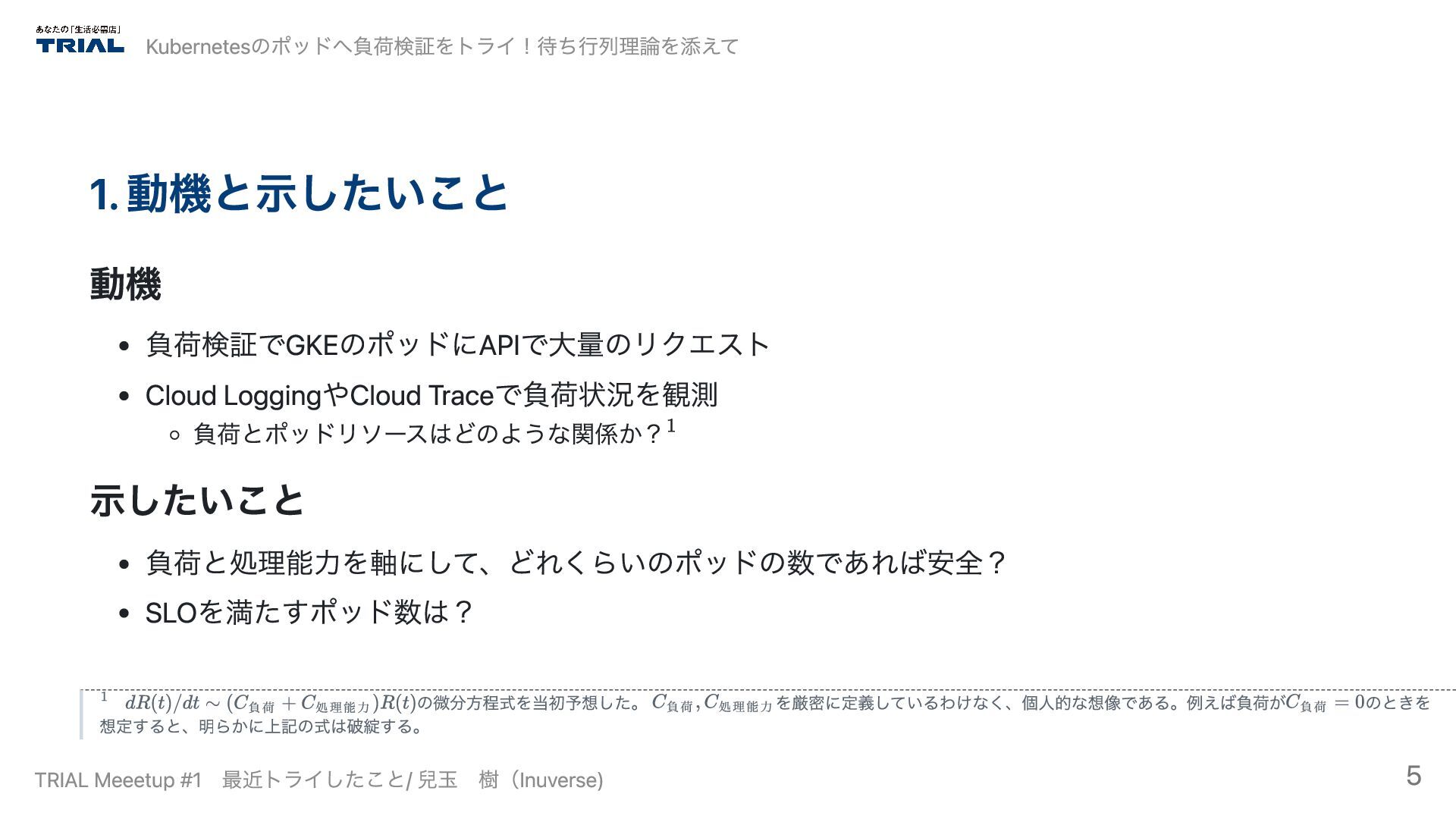

5. 1. 動機と示したいこと 動機 負荷検証でGKEのポッドにAPIで大量のリクエスト Cloud LoggingやCloud Traceで負荷状況を観測 負荷とポッドリソースはどのような関係か？ 示したいこと 負荷と処理能力を軸にして、どれくらいのポッドの数であれば安全？ SLOを満たすポッド数は？ 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて 　 負荷 処理能力 の微分方程式を当初予想した。 負荷 処理能力を厳密に定義しているわけなく、個人的な想像である。例えば負荷が 負荷 のときを 想定すると、明らかに上記の式は破綻する。 TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 5

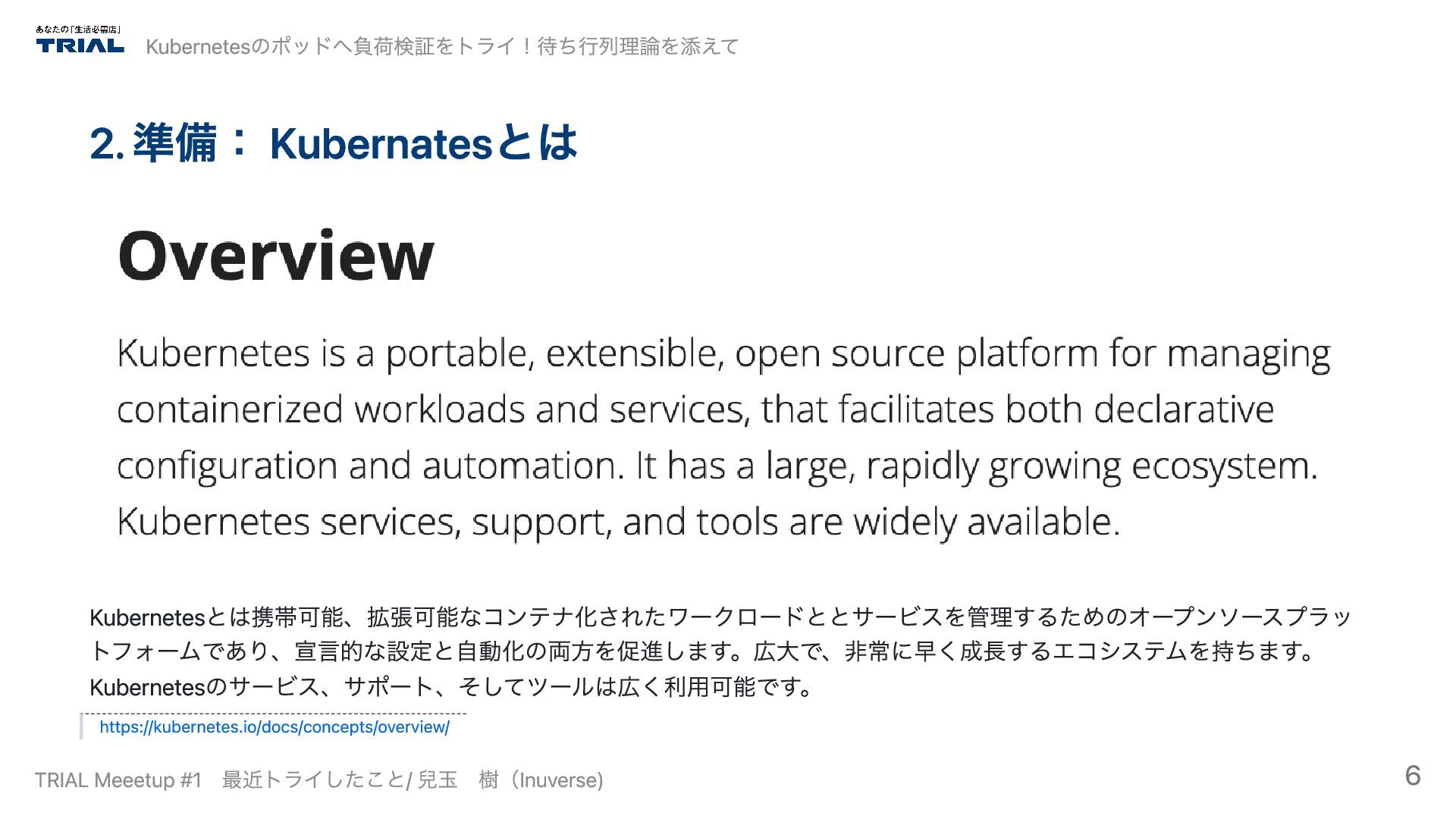

6. 2. 準備： Kubernatesとは Kubernetesとは携帯可能、拡張可能なコンテナ化されたワークロードととサービスを管理するためのオープンソースプラッ トフォームであり、宣言的な設定と自動化の両方を促進します。広大で、非常に早く成長するエコシステムを持ちます。 Kubernetesのサービス、サポート、そしてツールは広く利用可能です。 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて https://kubernetes.io/docs/concepts/overview/ TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 6

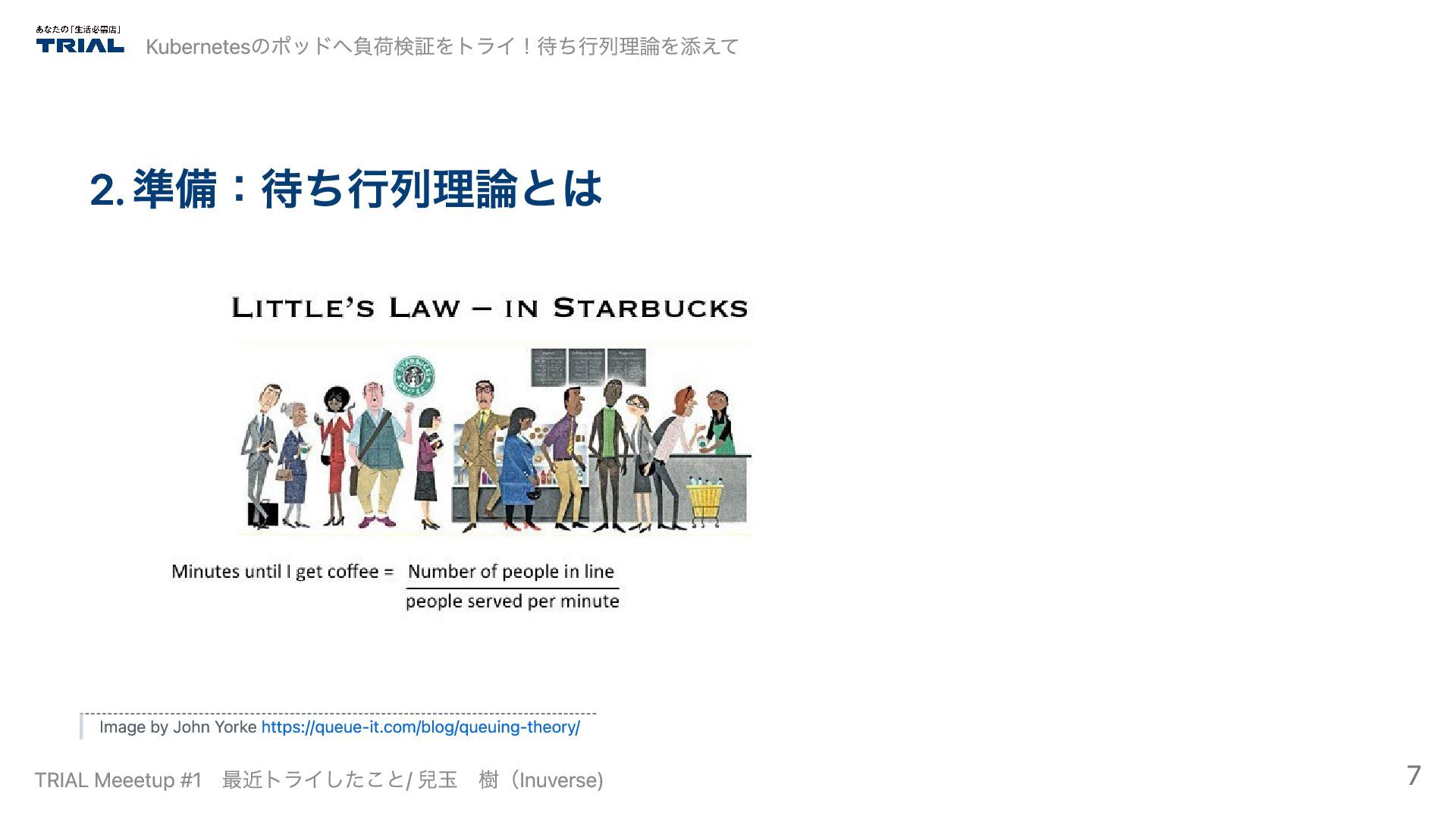

7. 2. 準備：待ち行列理論とは 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて Image by John Yorke https://queue-it.com/blog/queuing-theory/ TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 7

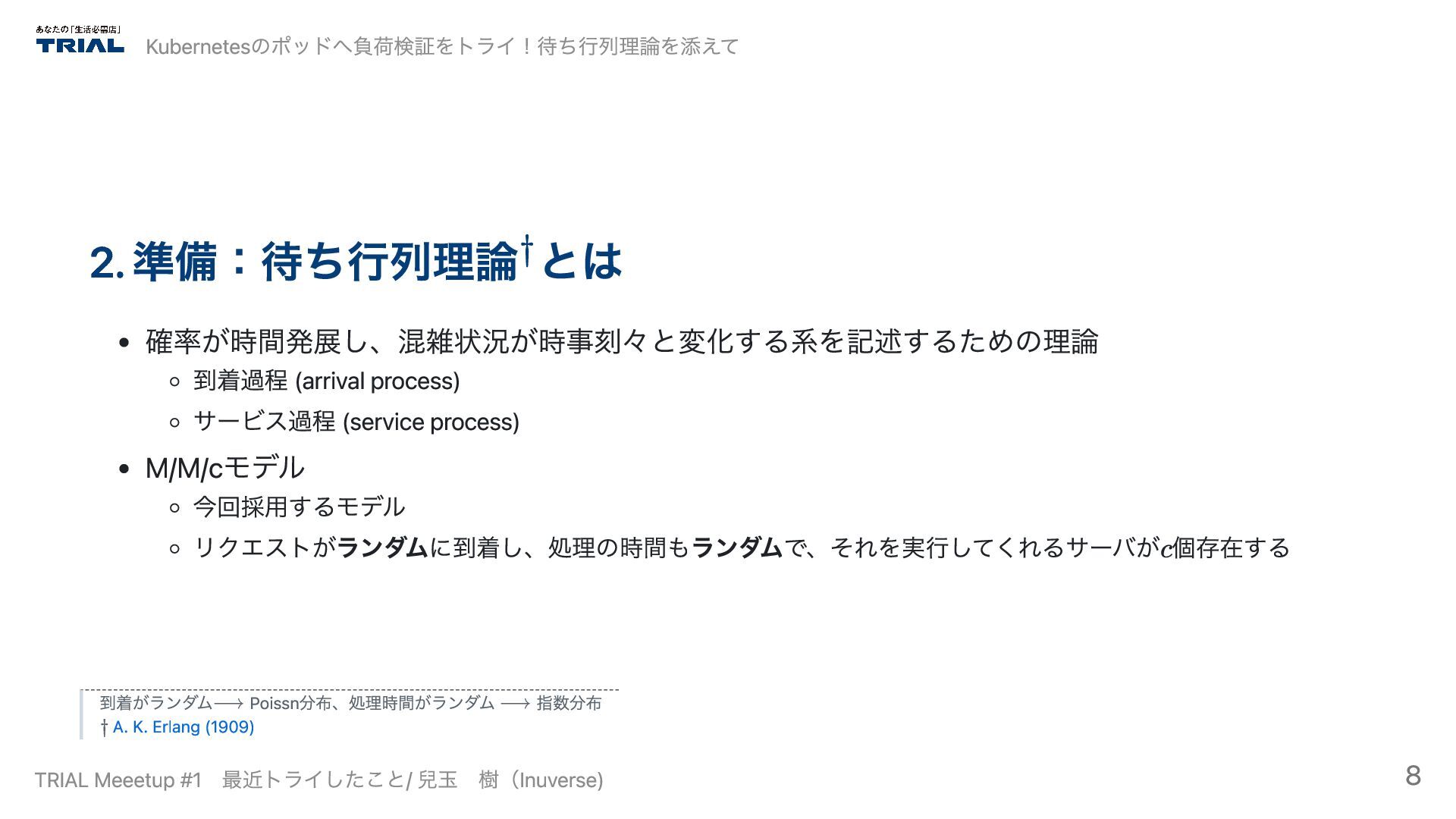

8. 2. 準備：待ち行列理論 とは 確率が時間発展し、混雑状況が時事刻々と変化する系を記述するための理論 到着過程 (arrival process) サービス過程 (service process) M/M/cモデル 今回採用するモデル リクエストがランダムに到着し、処理の時間もランダムで、それを実行してくれるサーバが 個存在する 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて 到着がランダム Poissn分布、処理時間がランダム 指数分布 A. K. Erlang (1909) TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 8

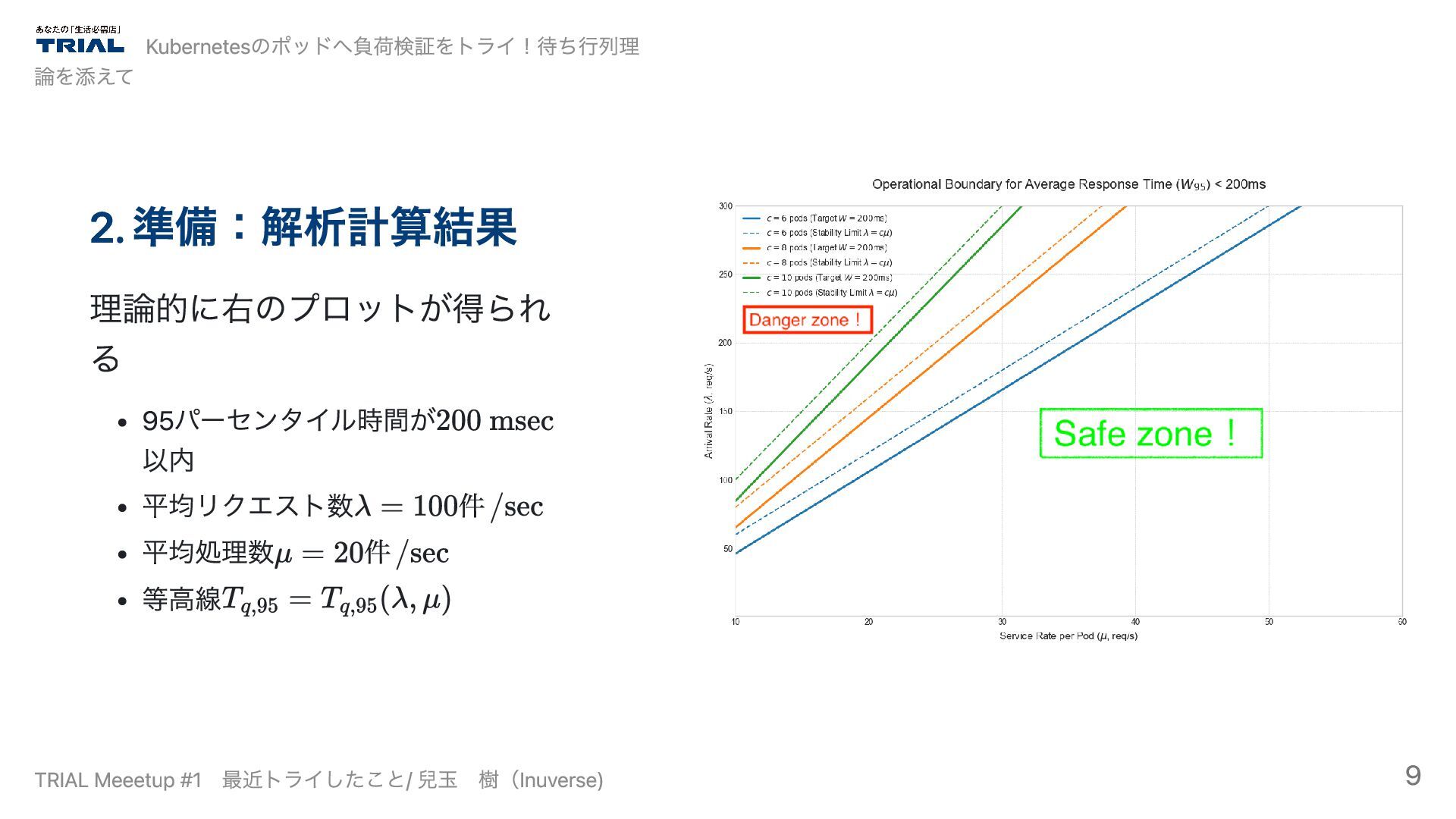

9. 2. 準備：解析計算結果 理論的に右のプロットが得られ る 95パーセンタイル時間が 以内 平均リクエスト数 件 平均処理数 件 等高線 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理 論を添えて TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 9

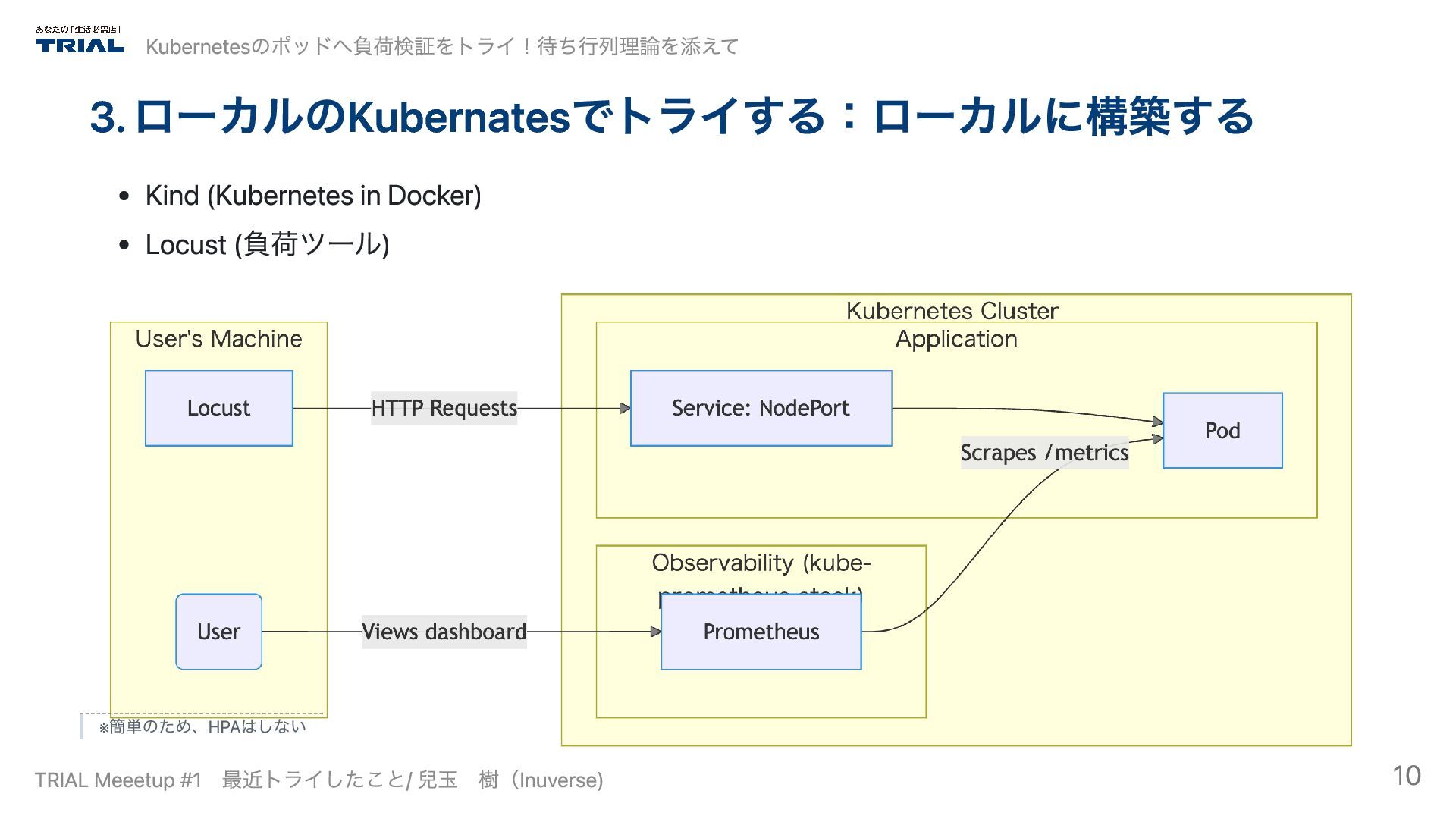

10. 3. ローカルのKubernatesでトライする：ローカルに構築する Kind (Kubernetes in Docker) Locust (負荷ツール) 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて ※ 簡単のため、HPAはしない TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 10

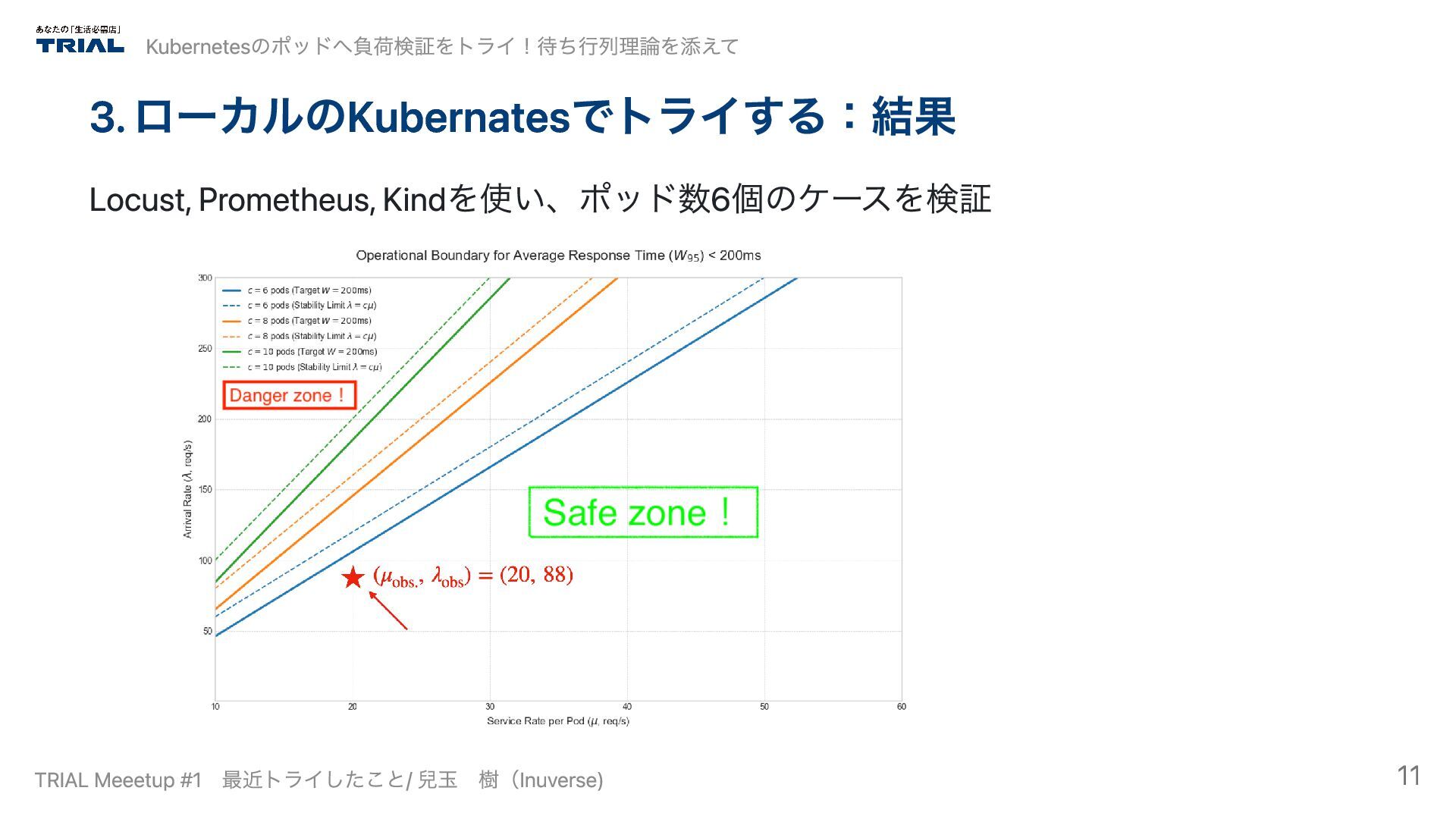

11. 3. ローカルのKubernatesでトライする：結果 Locust, Prometheus, Kindを使い、ポッド数6個のケースを検証 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 11

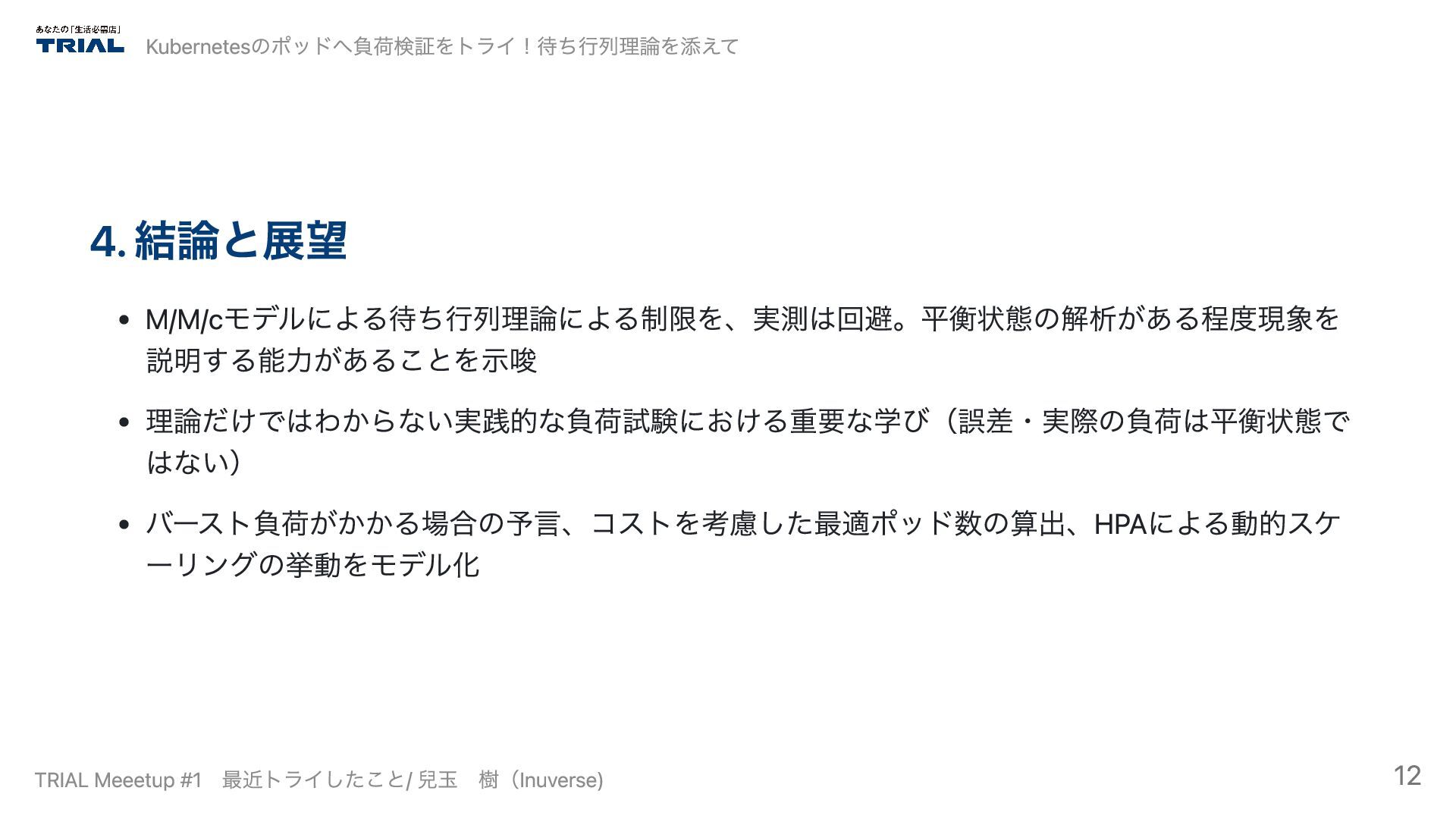

12. 4. 結論と展望 M/M/cモデルによる待ち行列理論による制限を、実測は回避。平衡状態の解析がある程度現象を 説明する能力があることを示唆 理論だけではわからない実践的な負荷試験における重要な学び（誤差・実際の負荷は平衡状態で はない） バースト負荷がかかる場合の予言、コストを考慮した最適ポッド数の算出、HPAによる動的スケ ーリングの挙動をモデル化 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 12

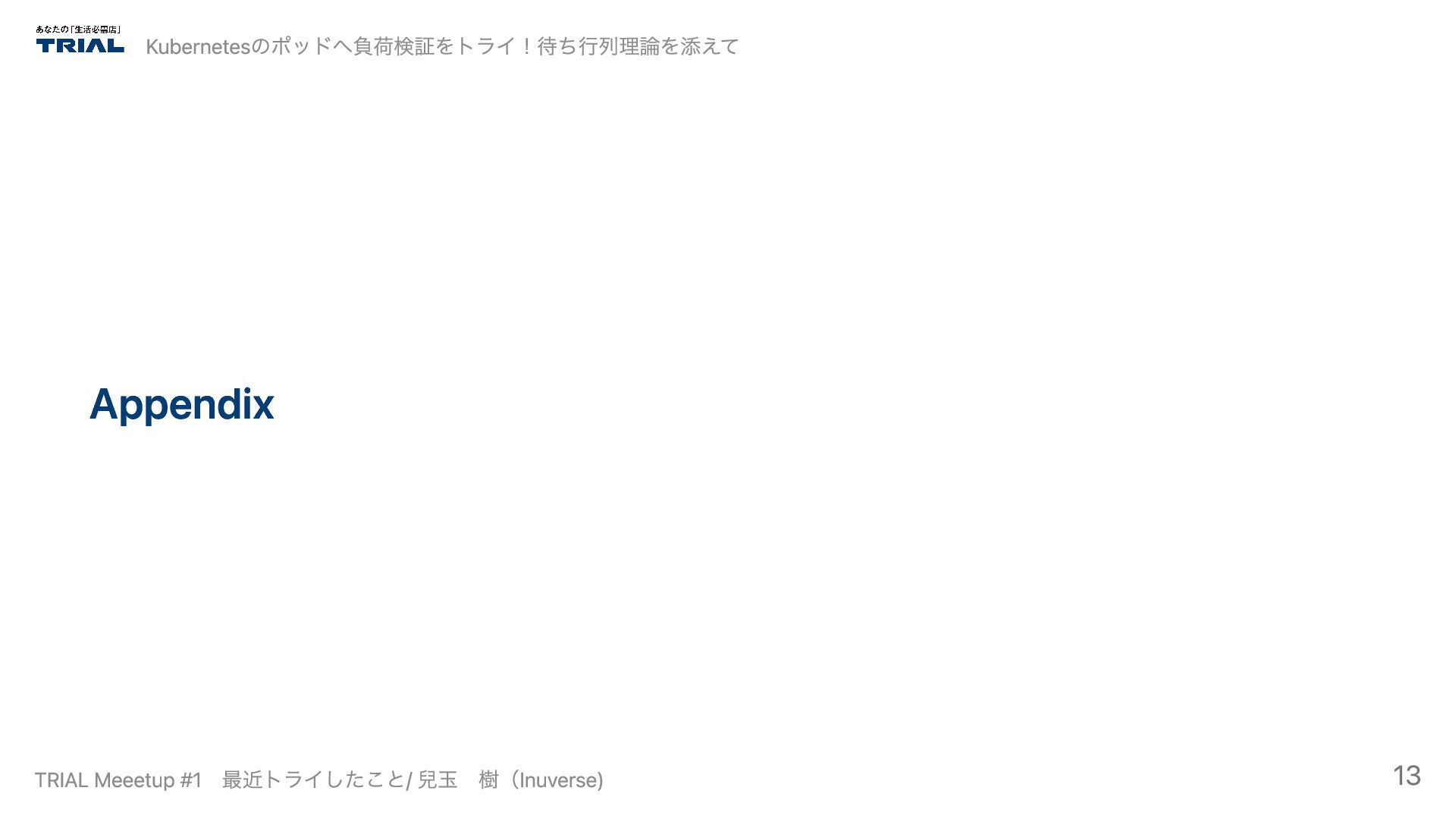

13. Appendix 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 13

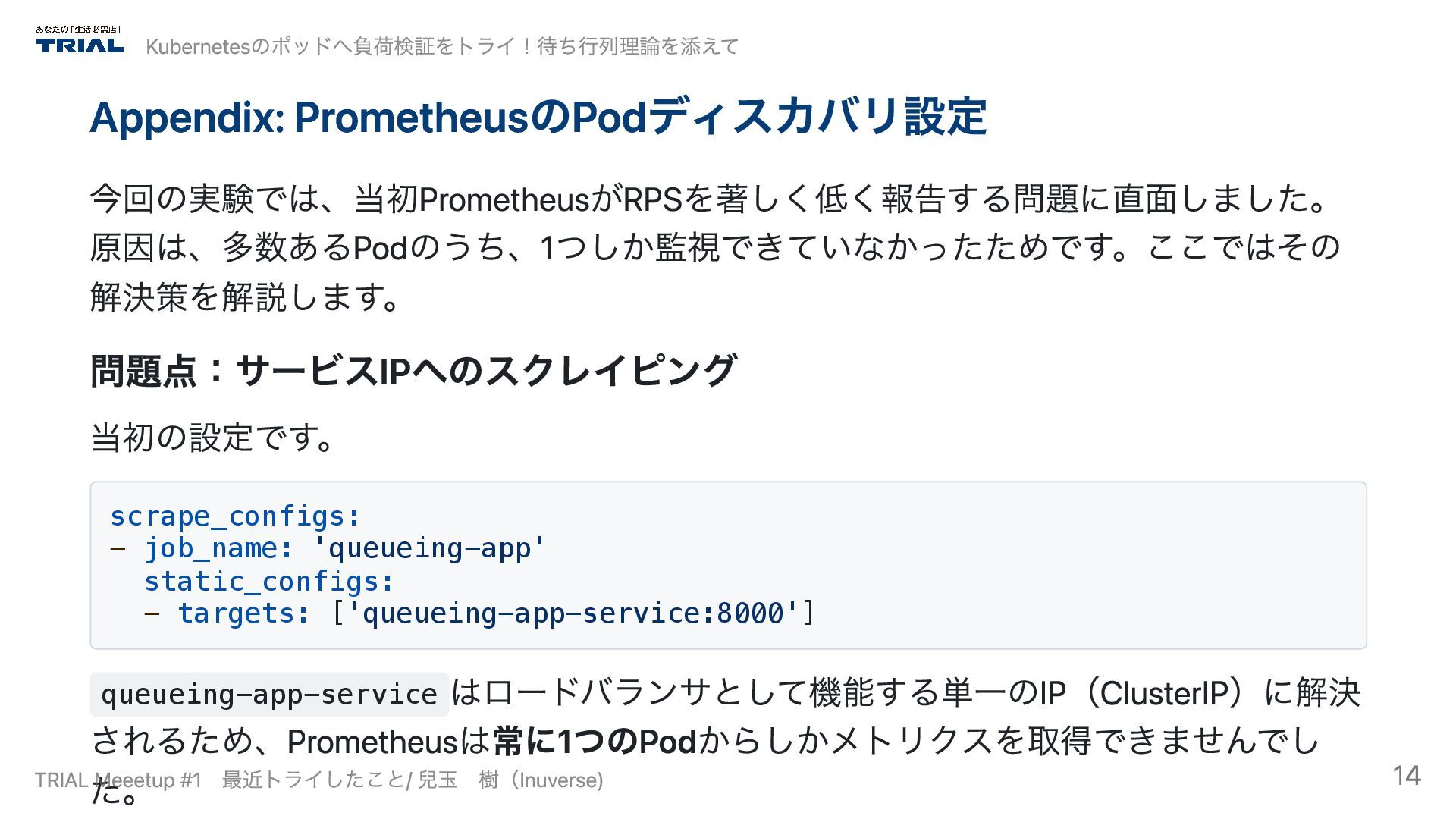

14. Appendix: PrometheusのPodディスカバリ設定 今回の実験では、当初PrometheusがRPSを著しく低く報告する問題に直面しました。 原因は、多数あるPodのうち、1つしか監視できていなかったためです。ここではその 解決策を解説します。 問題点：サービスIPへのスクレイピング 当初の設定です。 scrape_configs: - job_name: 'queueing-app' static_configs: - targets: ['queueing-app-service:8000'] queueing-app-service はロードバランサとして機能する単一のIP（ClusterIP）に解決 されるため、Prometheusは常に1つのPodからしかメトリクスを取得できませんでし た。 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 14

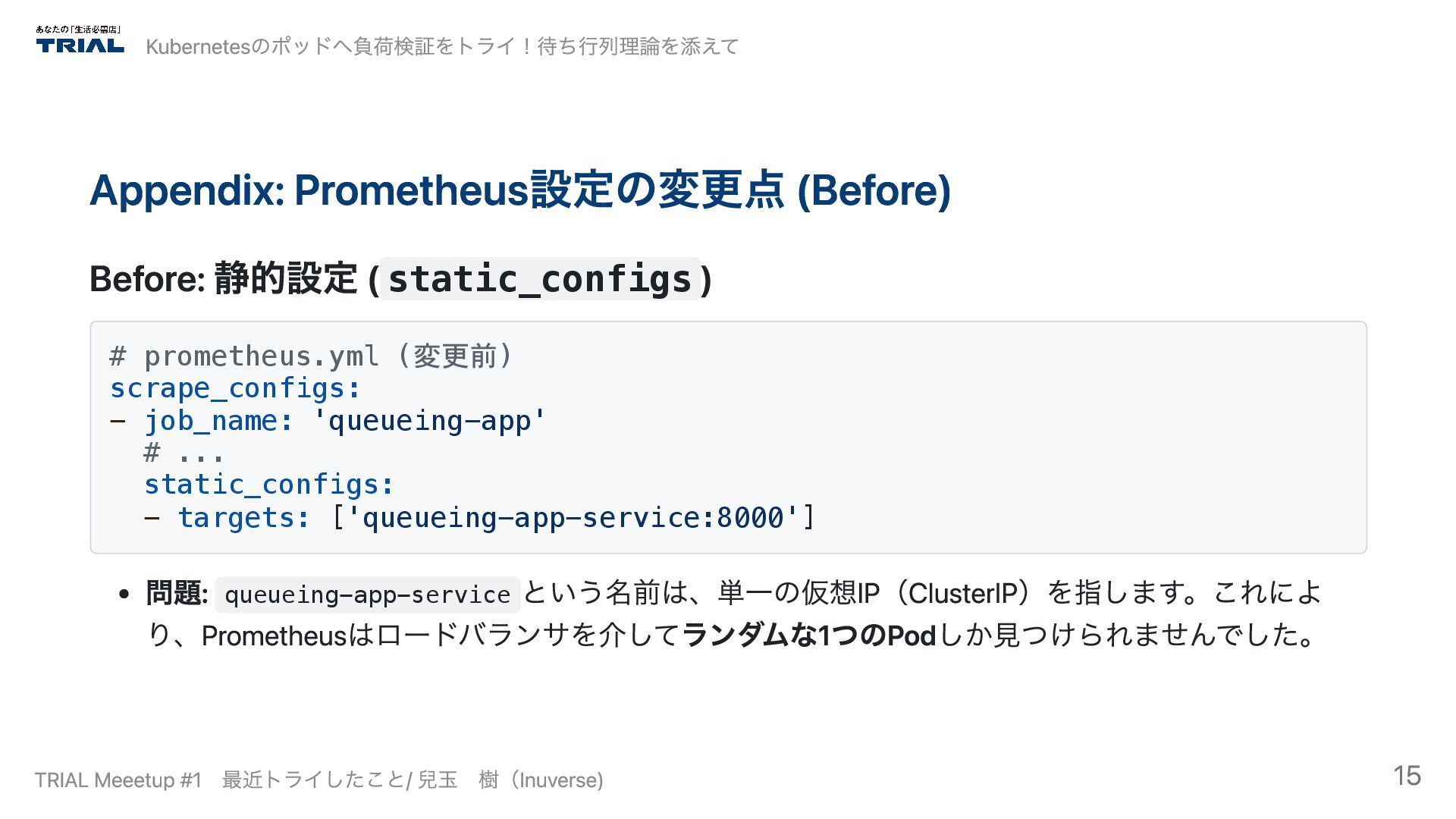

15. Appendix: Prometheus設定の変更点 (Before) Before: 静的設定 (static_configs ) # prometheus.yml (変更前) scrape_configs: - job_name: 'queueing-app' # ... static_configs: - targets: ['queueing-app-service:8000'] 問題: queueing-app-service という名前は、単一の仮想IP（ClusterIP）を指します。これによ り、Prometheusはロードバランサを介してランダムな1つのPodしか見つけられませんでした。 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 15

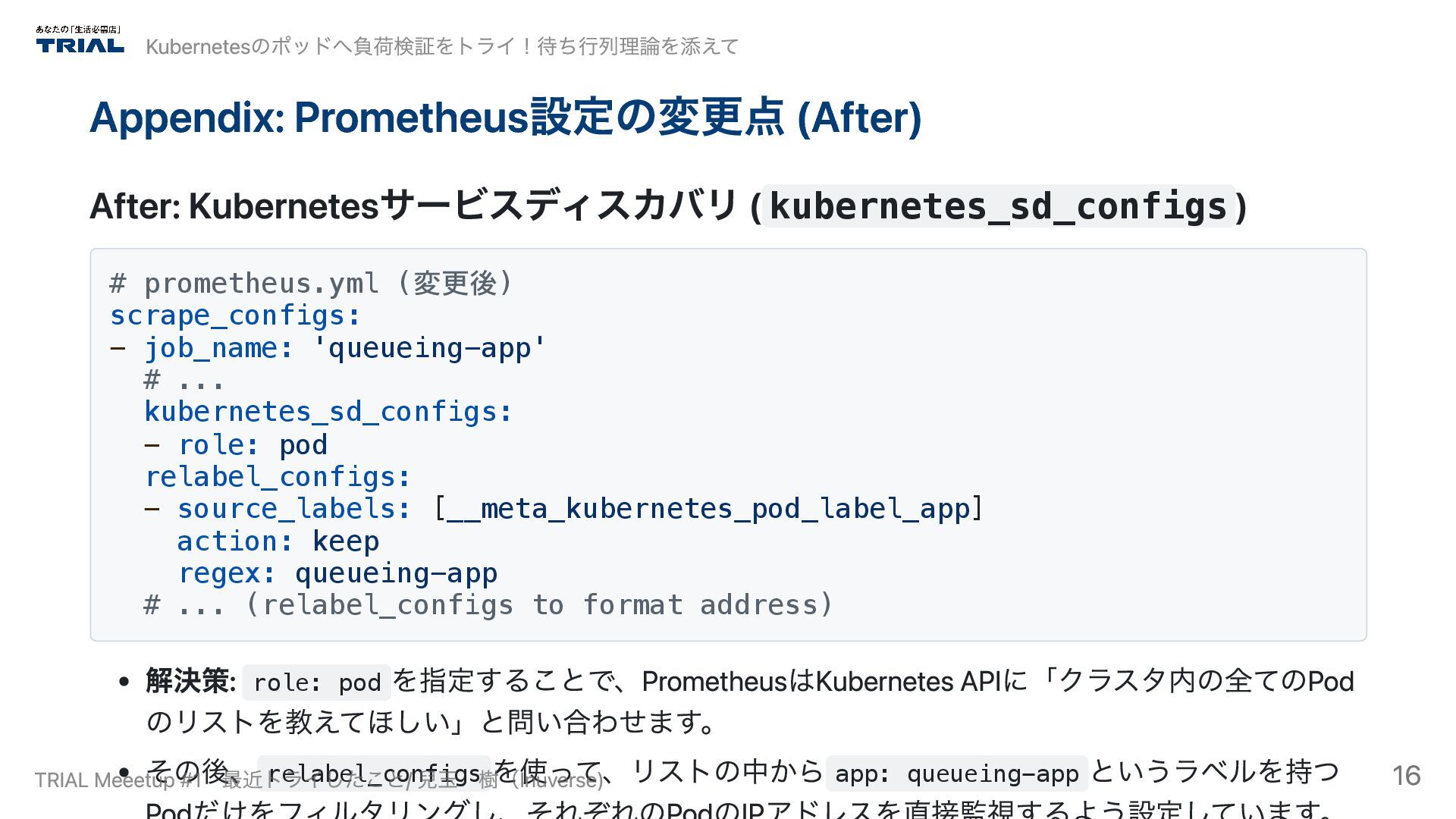

16. Appendix: Prometheus設定の変更点 (After) After: Kubernetesサービスディスカバリ (kubernetes_sd_configs ) # prometheus.yml (変更後) scrape_configs: - job_name: 'queueing-app' # ... kubernetes_sd_configs: - role: pod relabel_configs: - source_labels: [__meta_kubernetes_pod_label_app] action: keep regex: queueing-app # ... (relabel_configs to format address) 解決策: role: pod を指定することで、PrometheusはKubernetes APIに「クラスタ内の全てのPod のリストを教えてほしい」と問い合わせます。 その後、 relabel_configs を使って、リストの中から app: queueing-app というラベルを持つ 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 16

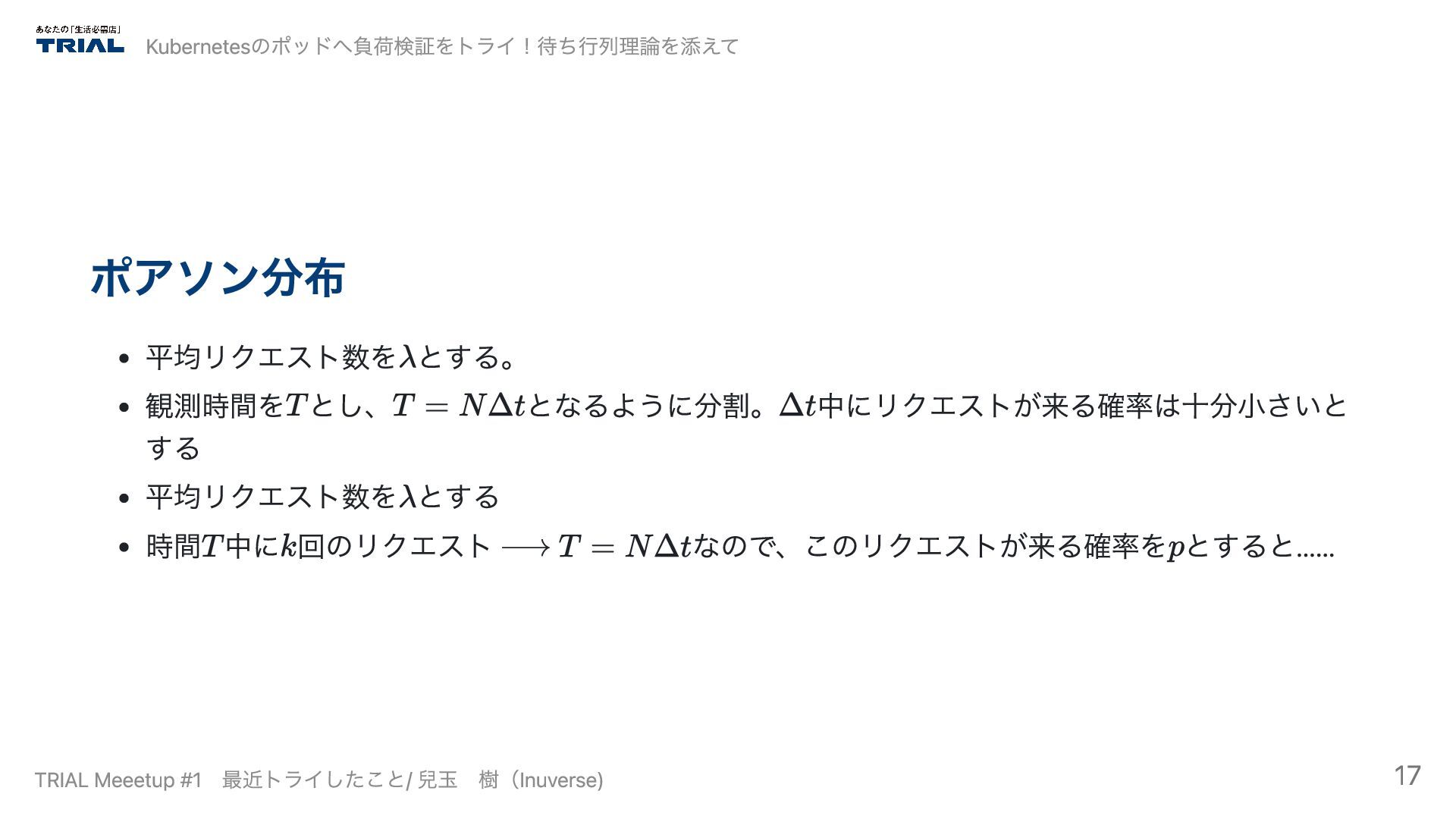

17. ポアソン分布 平均リクエスト数を とする。 観測時間を とし、 となるように分割。 中にリクエストが来る確率は十分小さいと する 平均リクエスト数を とする 時間 中に 回のリクエスト なので、このリクエストが来る確率を とすると...... 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 17

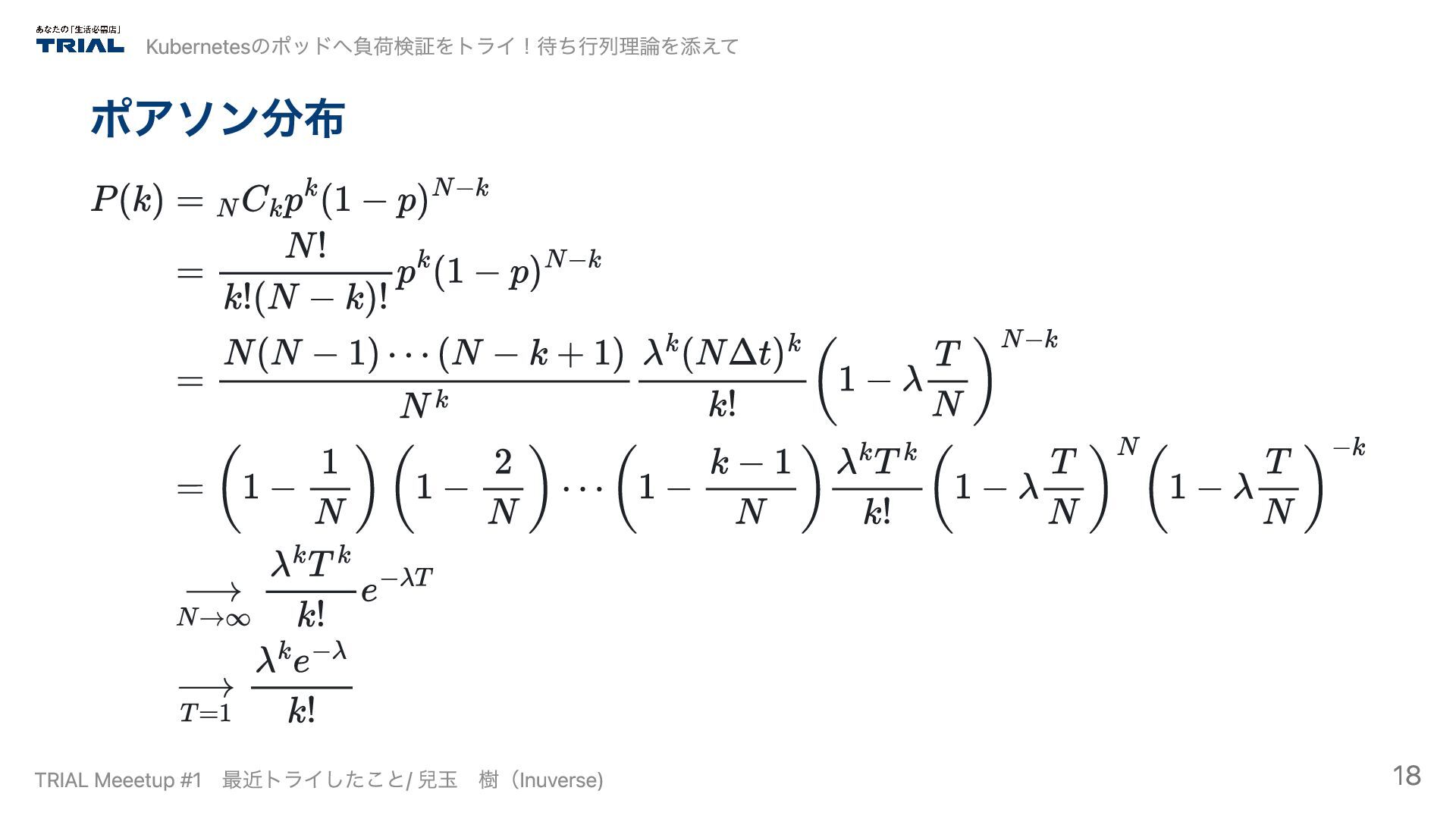

18. ポアソン分布 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 18

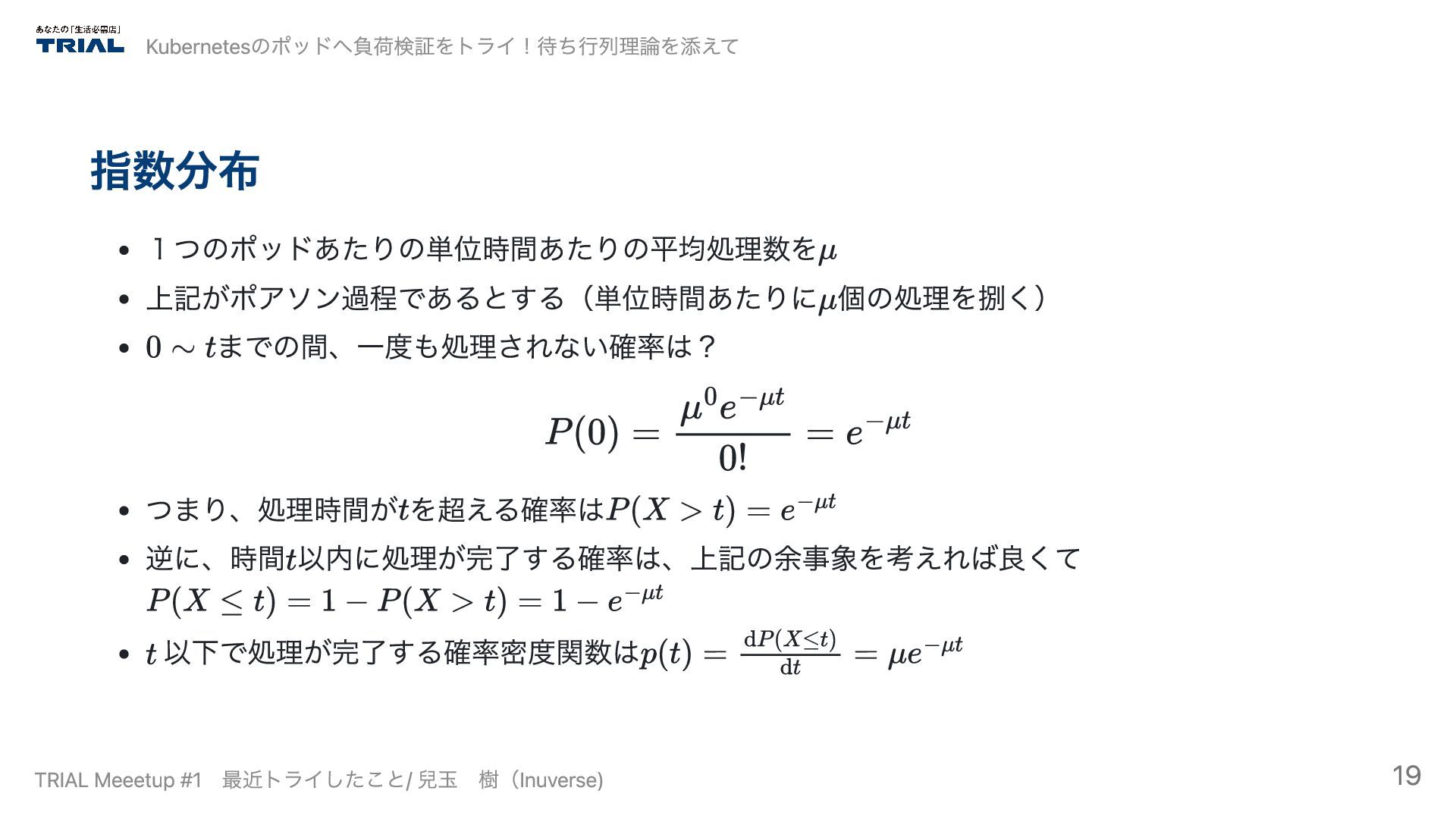

19. 指数分布 １つのポッドあたりの単位時間あたりの平均処理数を 上記がポアソン過程であるとする（単位時間あたりに 個の処理を捌く） までの間、一度も処理されない確率は？ つまり、処理時間が を超える確率は 逆に、時間 以内に処理が完了する確率は、上記の余事象を考えれば良くて 以下で処理が完了する確率密度関数は 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 19

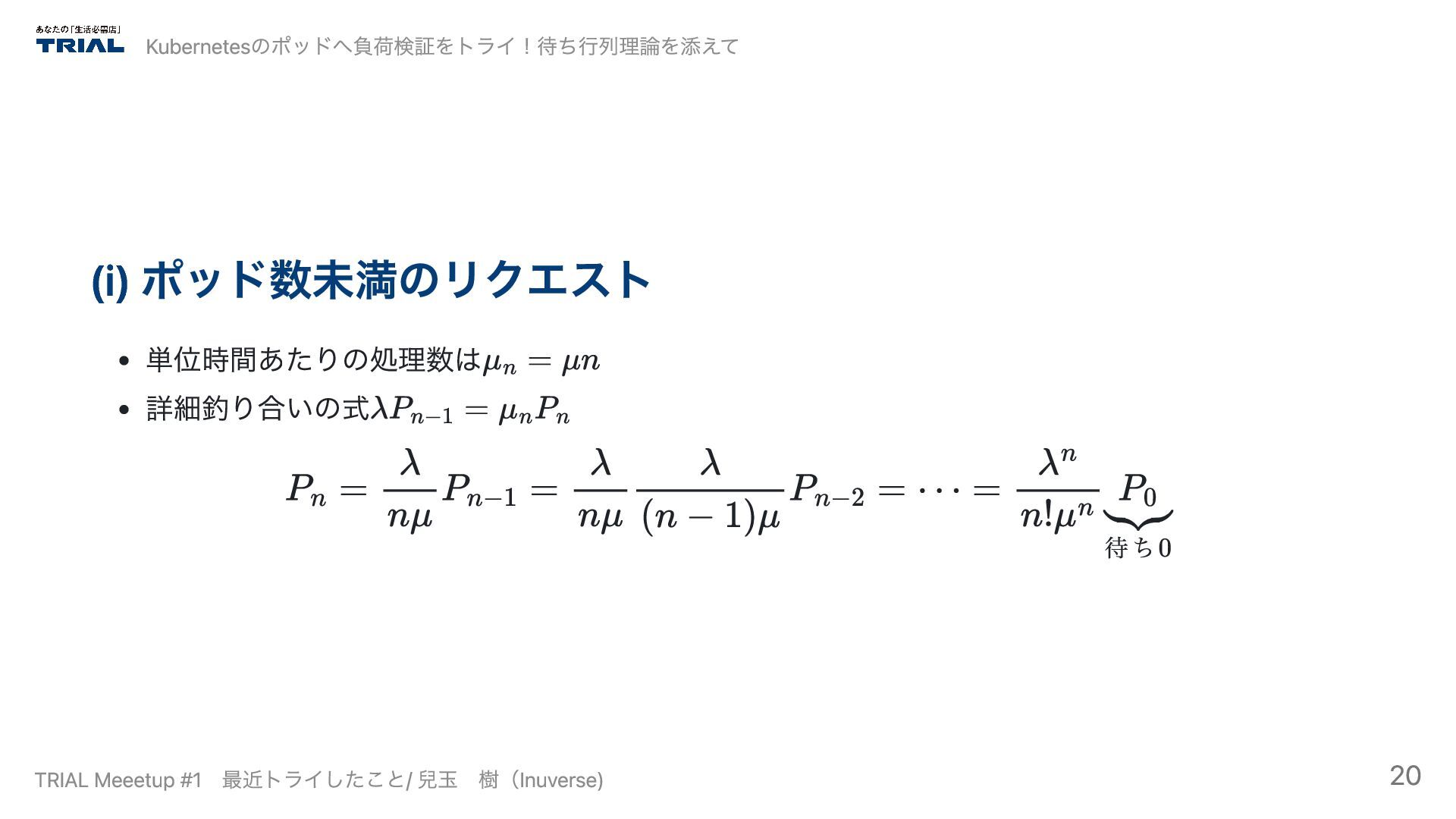

20. (i) ポッド数未満のリクエスト 単位時間あたりの処理数は 詳細釣り合いの式 待ち 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 20

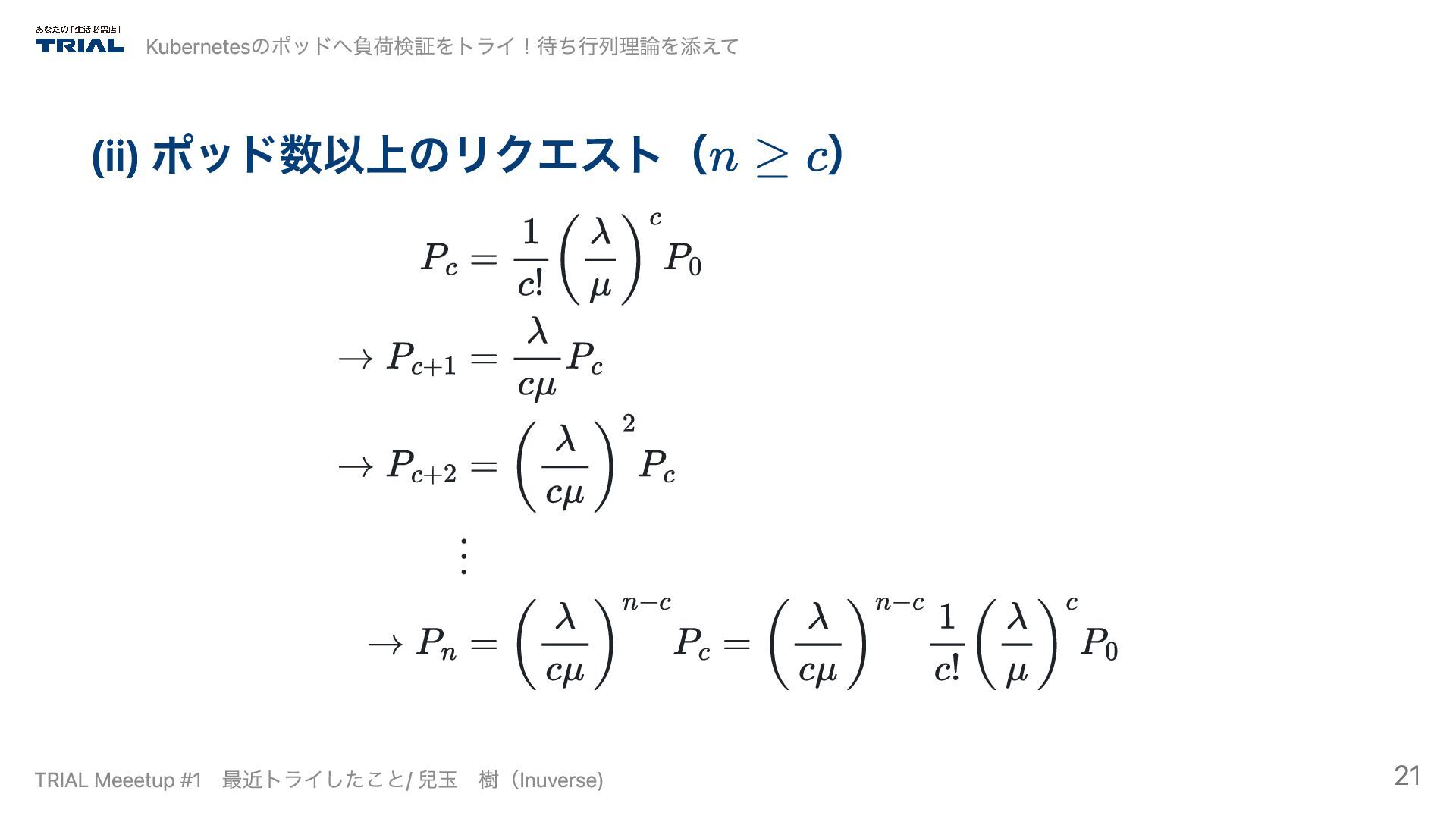

21. (ii) ポッド数以上のリクエスト（ ） 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 21

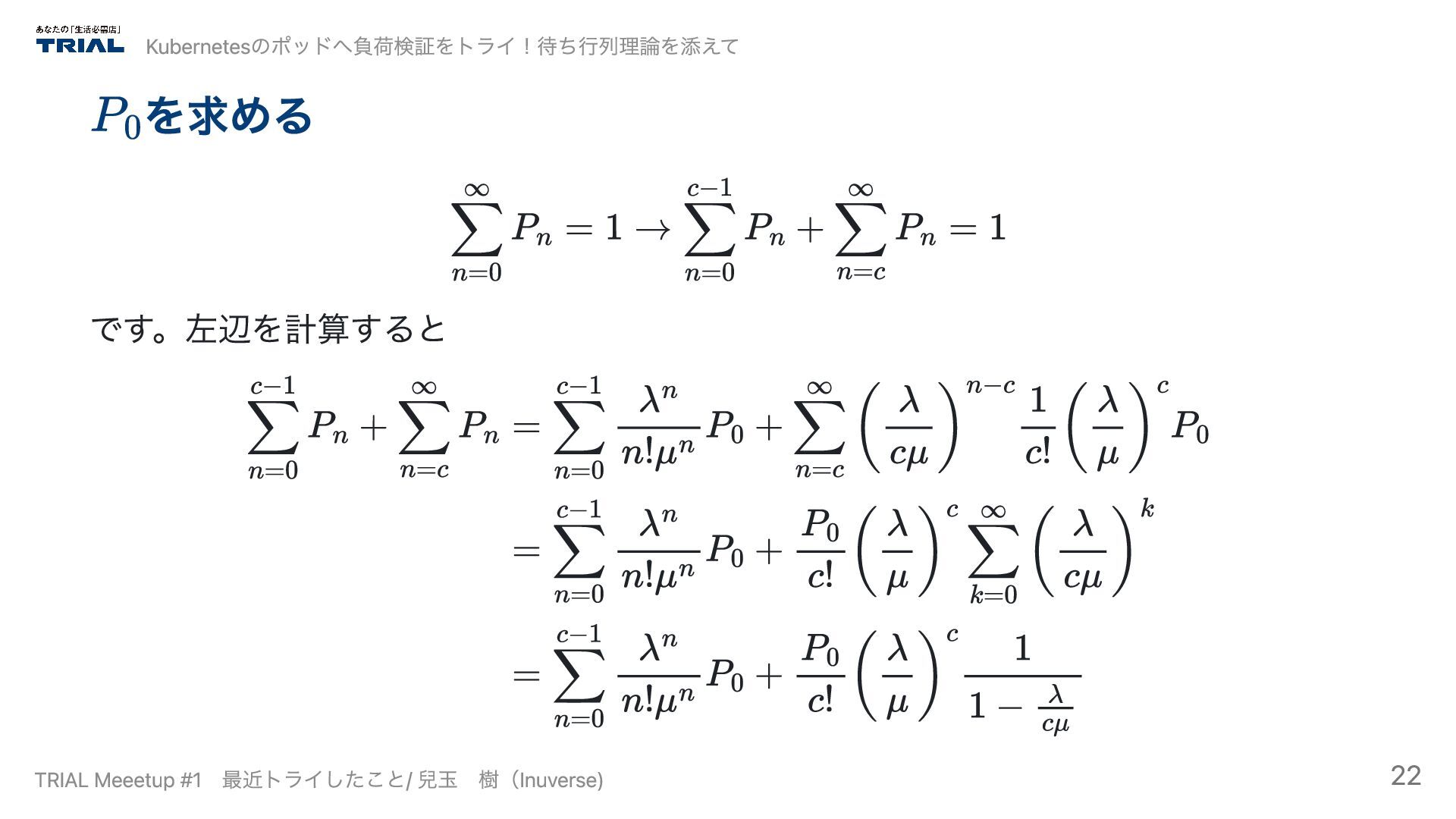

22. を求める です。左辺を計算すると 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 22

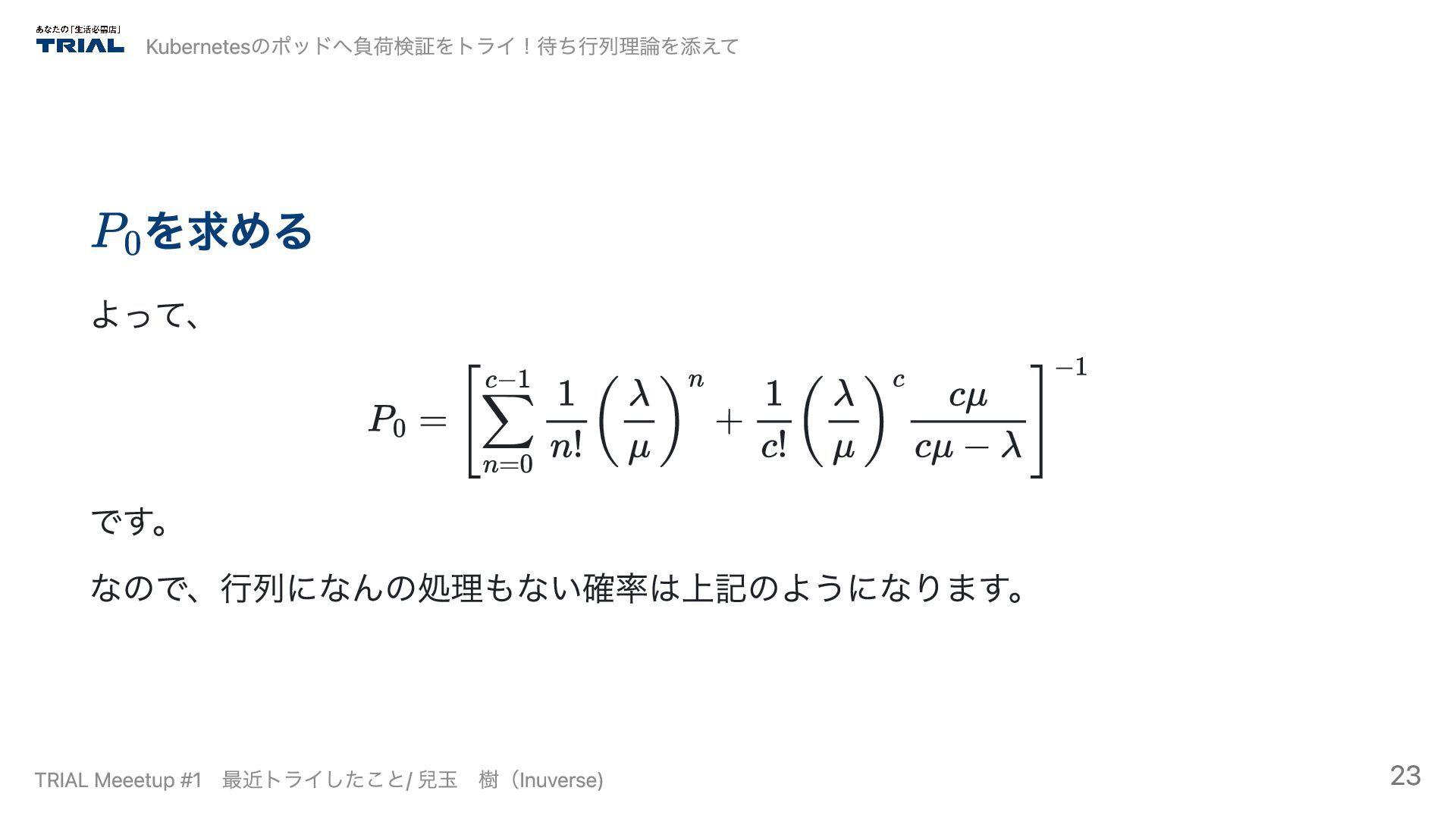

23. を求める よって、 です。 なので、行列になんの処理もない確率は上記のようになります。 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 23

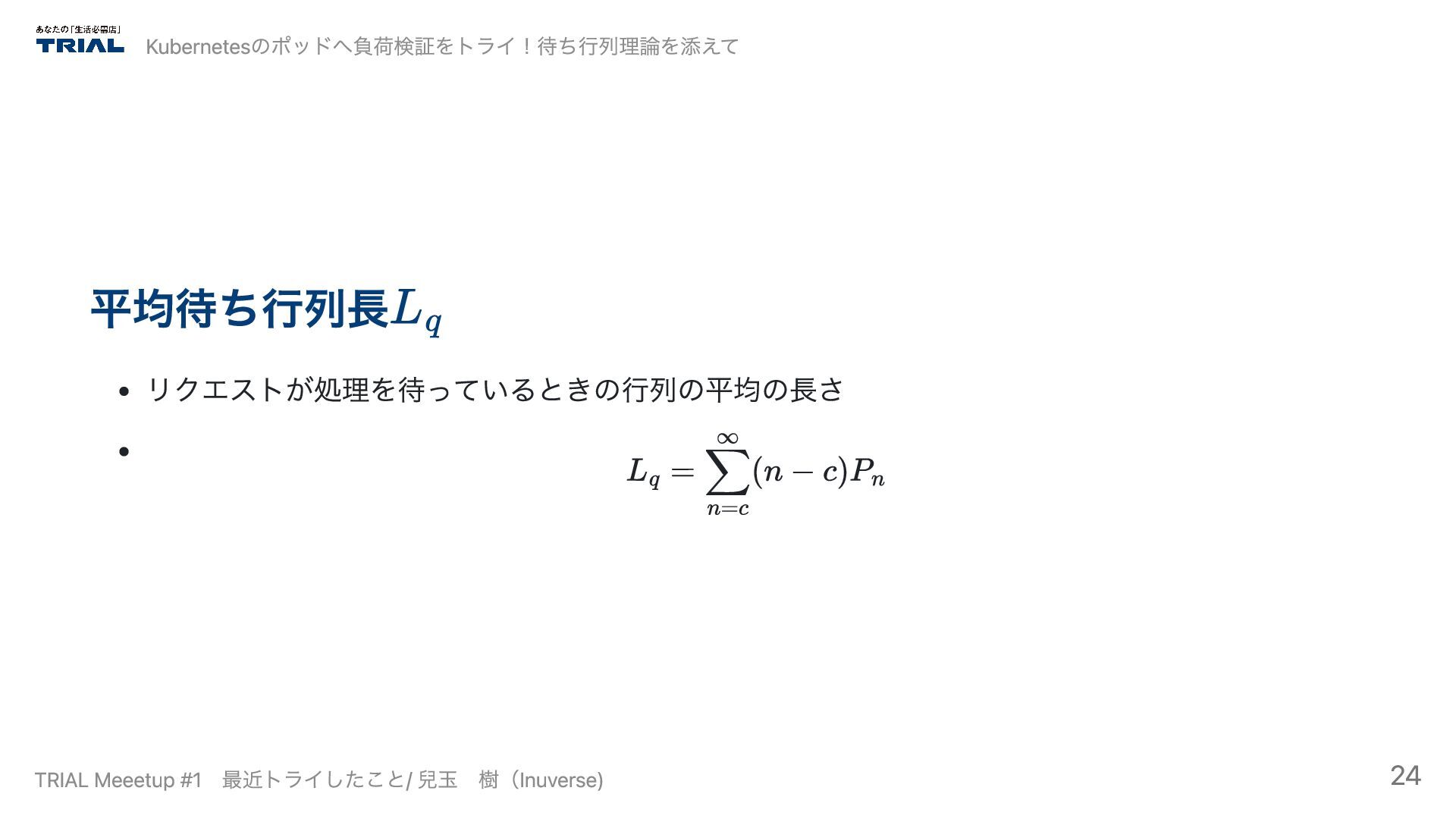

24. 平均待ち行列長 リクエストが処理を待っているときの行列の平均の長さ 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 24

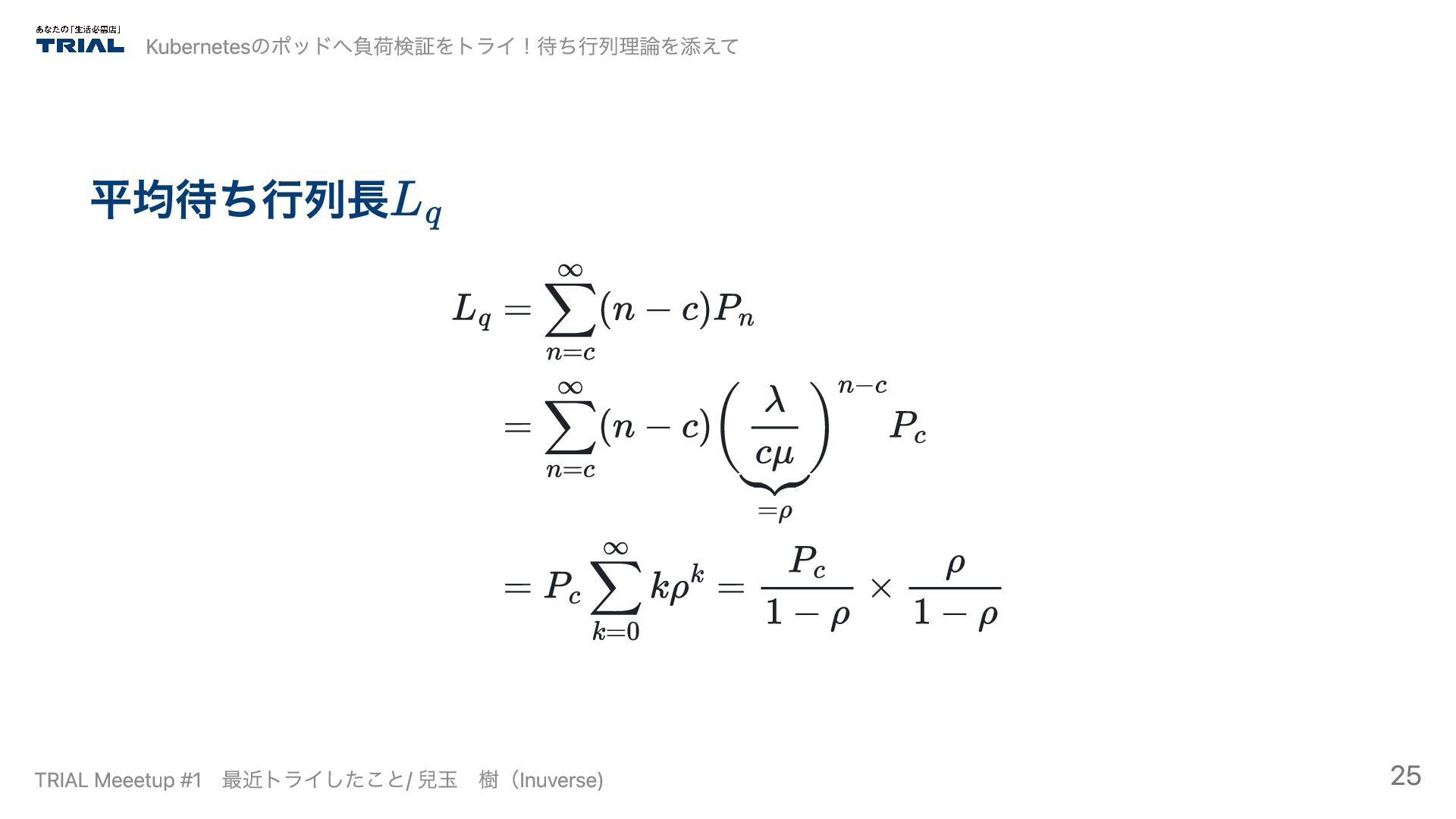

25. 平均待ち行列長 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 25

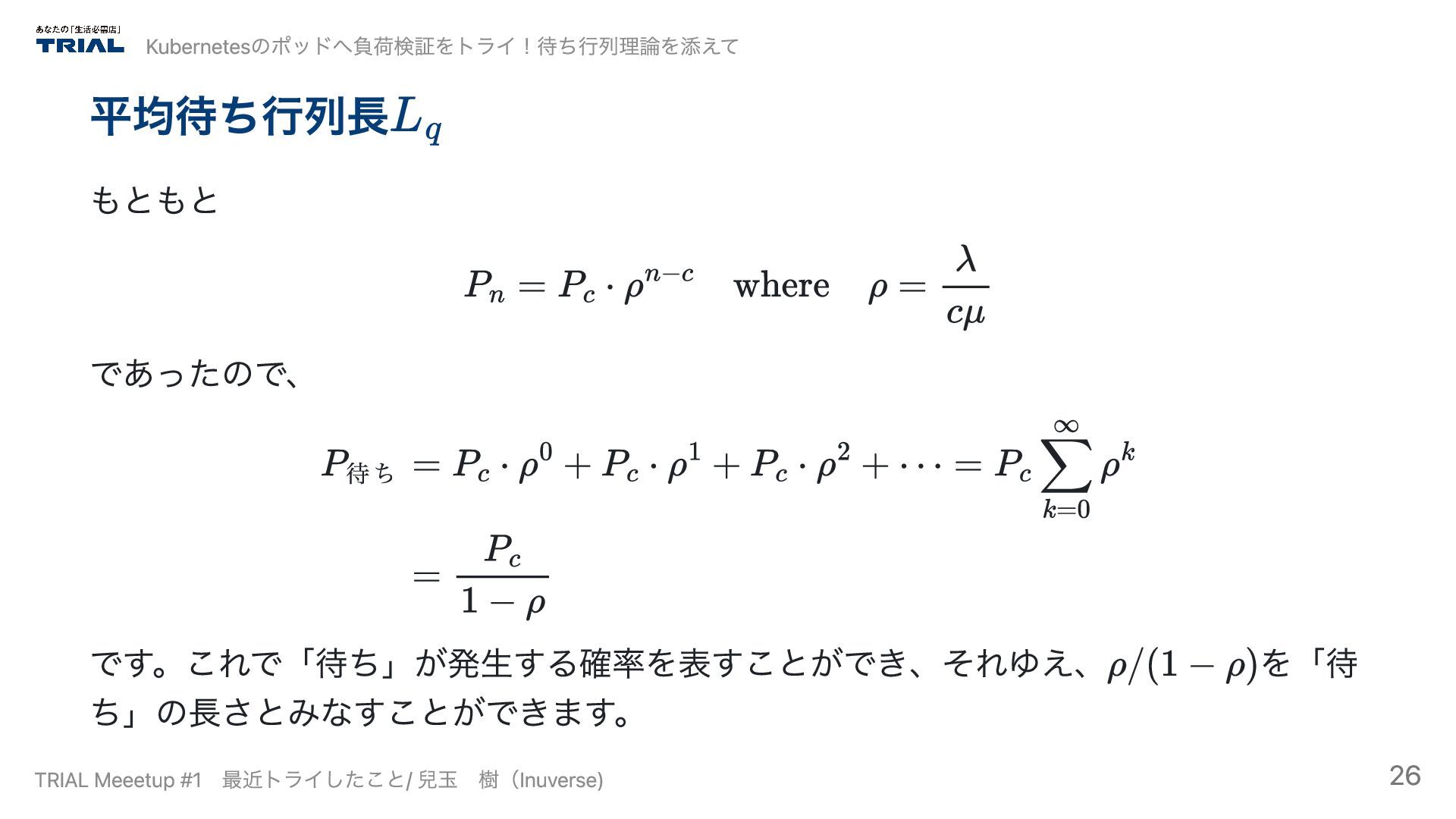

26. 平均待ち行列長 もともと であったので、 待ち です。これで「待ち」が発生する確率を表すことができ、それゆえ、 を「待 ち」の長さとみなすことができます。 　Kubernetesのポッドへ負荷検証をトライ！待ち行列理論を添えて TRIAL Meeetup #1　最近トライしたこと/ 兒玉　樹（Inuverse) 26
