Decoding Android Runtime (DroidJam 2018)

Jitin
July 13, 2018

Decoding Android Runtime (DroidJam 2018)

While writing code, we mostly care about that it should be efficient and should not break. How that code executes at runtime is a completely different story in case of Android. The .dex format has been here for years and everyone is accustomed to it. But there are a lot of complexities going on once the .dex reaches your device. This talk will focussed on analyzing on what happens after your code in Kotlin/Java is compiled, packaged and run on an actual device. We will take a deep dive into .dex format as well as see how runtime has evolved since Android 1.0 and taken a great leap with Android 5.0 and above. In the process, we will also learn how to write runtime efficient code.

Jitin

July 13, 2018
Tweet

More Decks by Jitin

Other Decks in Technology

Transcript

  1. JITIN S HARMA
    D E C O D I N G A N D R O I D
    R U N T I M E
    @js_2892

    View Slide

  2. What is Android
    - Some Hardware
    - Some Linux
    - Some C++
    - Some Java

    View Slide

  3. View Slide

  4. Boot-Up

    View Slide

  5. Boot-Up
    Hardware Start-Up
    02 Software Start-Up
    ZYGOTE
    03
    01

    View Slide

  6. Boot-Up
    init.rc
    AndroidRuntime.cpp Zygote main()
    Transition to
    Java base execution
    Linux Kernel Start

    View Slide

  7. Zygote
    - Zygote Process acts a base process from which all processes are forked for subsequent
    applications.
    - This allows Android to run in a Multi-Process environment where all processes run independent of
    each other.
    - All resources preloaded by Zygote are accessed by subsequent applications through shared
    memory.

    View Slide

  8. Zygote
    System Server
    Load core libraries
    and resources
    Starts Activity Manager
    Notification Manager, Bluetooth Service,
    Package Manager, Sensor Service…

    View Slide

  9. Zygote
    System Server
    Load core libraries
    and resources
    Starts Activity Manager
    Notification Manager, Bluetooth Service,
    Package Manager, Sensor Service…

    View Slide

  10. Zygote

    View Slide

  11. Phone is ON

    View Slide

  12. Building APK
    java/kt files .class files .dex
    javac
    kotlinc
    dx
    APK

    View Slide

  13. Installing Application

    View Slide

  14. Manifest Parsing
    - All data from AndroidManifest.xml is read and is written to data/system/packages.xml
    - This file acts as a global source for all packages and is used by PackageManager API
    - This happens only once either when device is booted or an application is being installed.

    View Slide

  15. Manifest Parsing
    - Identifies various elements within your application
    - At the same time manifest performs checks which can cause installation errors if elements are not
    defined properly.

    View Slide

  16. Code Compilation and Other Stuff

    View Slide

  17. Code Compilation and Other Stuff
    Dalvik ART

    View Slide

  18. dex and Dalvik Era
    Android 1.0 - 4.4
    (2008-2014)

    View Slide

  19. .dex
    Dalvik VM
    A register based VM optimised for
    memory constrained device
    .dex -> Dalvik Executable

    View Slide

  20. Stack Machines
    value1
    value2
    value3
    value4
    value1 value2
    operation
    pop pop
    value5
    value3
    value4
    push

    View Slide

  21. Stack Machines Register Machines
    value1
    value2
    value3
    value4
    value1 value2
    operation
    pop pop
    value5
    value3
    value4
    push
    addr1 value1
    operation
    addr2 value2
    addr3 value3

    View Slide

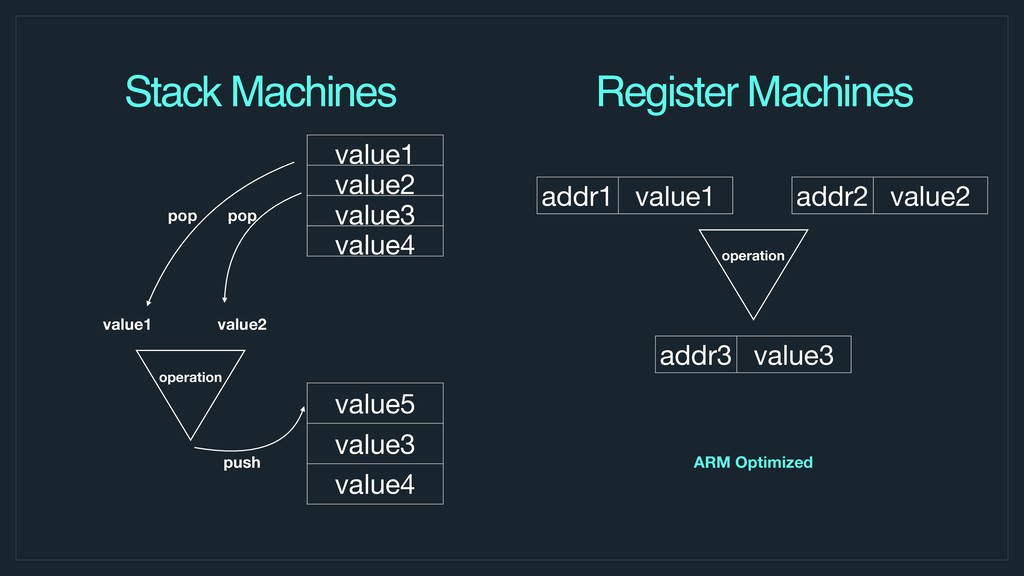

  22. Stack Machines Register Machines
    value1
    value2
    value3
    value4
    value1 value2
    operation
    pop pop
    value5
    value3
    value4
    push
    addr1 value1
    operation
    addr2 value2
    addr3 value3
    ARM Optimized

    View Slide

  23. dex
    - Uses 16 bit instruction format.
    - Bytecode tends to be larger due to register based architecture for storing addresses

    View Slide

  24. dex
    - Uses 16 bit instruction format.
    - Bytecode tends to be larger due to register based architecture for storing addresses
    ‣header
    ‣string_ids
    ‣type_ids
    ‣proto_ids
    ‣field_ids
    ‣method_ids
    ‣class_defs
    ‣call_site_ids
    ‣method_handles
    ‣data
    ‣link_data

    View Slide

  25. dex
    - Uses 16 bit instruction format.
    - Bytecode tends to be larger due to register based architecture for storing addresses
    ‣header
    ‣string_ids
    ‣type_ids
    ‣proto_ids
    ‣field_ids
    ‣method_ids
    ‣class_defs
    ‣call_site_ids
    ‣method_handles
    ‣data
    ‣link_data
    Contains verification
    signatures

    View Slide

  26. dex

    View Slide

  27. dex

    View Slide

  28. public class Data {
    int id;
    String name = "";
    public int getId() {
    return id;
    }
    public void setId(int id) {
    this.id = id;
    }
    public String getName() {
    return name;
    }
    public void setName(String name) {
    this.name = name;
    }
    }

    View Slide

  29. public int getId() {
    return id;
    }
    .METHOD getId : int
    .MODIFIERS public
    .REGISTERS 2
    .CODE
    iget v0, v1 field@8046
    return v0
    .METHOD setName : void
    .PARAM java.lang.String
    .MODIFIERS public
    .REGISTERS 2
    .CODE
    iput-object v1, v0 field@8047
    return-void
    public void setName(String name) {
    this.name = name;
    }

    View Slide

  30. private fun forEachTest(): Int {
    var sum = 0
    (0..50).forEach {
    sum += it
    }
    return sum
    }
    private fun forTest(): Int {
    var sum = 0
    for (i in 0 until 50) {
    sum += i
    }
    return sum
    }
    VS

    View Slide

  31. private fun forTest(): Int {
    var sum = 0
    for (i in 0 until 50) {
    sum += i
    }
    return sum
    }
    .METHOD forTest : int
    .MODIFIERS private final
    .REGISTERS 4
    .CODE
    const/4 v0, #0
    const/4 v1, #0
    const/16 v2, #50
    if-ge v1, v2, 6
    add-int/2addr v1, v0
    add-int/lit8 v1, v1, #1
    goto -7
    return v0

    View Slide

  32. private fun forEachTest(): Int {
    var sum = 0
    (0..50).forEach {
    sum += it
    }
    return sum
    }
    .METHOD forEachTest : int
    .MODIFIERS private final
    .REGISTERS 8
    .CODE
    const/4 v0, #0
    new-instance v1, type@2439
    const/4 v2, #0
    const/16 v3, #50
    invoke-direct {v1, v2, v3}, meth@20280
    check-cast v1, type@1851
    move v3, v2
    invoke-interface {v1}, meth@15176
    move-result-object v4
    invoke-interface {v4}, meth@15640
    move-result v5
    if-eqz v5, 13
    move-object v5, v4
    check-cast v5, type@2142
    invoke-virtual {v5}, meth@18564
    move-result v5
    move v6, v5
    add-int/2addr v6, v0
    goto -16
    return v0

    View Slide

  33. A.class
    B.class
    Z.class
    classes.dex

    View Slide

  34. A.class
    B.class
    Z.class
    classes.dex
    - Reduction in bytecode size during conversion.
    - Duplicate constants from class files are converted to a single one.
    - Each method needs have a reference which is limited by dex instruction format of 16 bits,
    hence total method references which a single dex file can hold is 65,536 (2^16)

    View Slide

  35. dex++

    View Slide

  36. Multidexing
    classes.dex
    java/kt
    classes2.dex classesN.dex

    View Slide

  37. Installation
    data/dalvik-cache
    data/data/com.example.myapplication

    View Slide

  38. dexopt
    - Verification and Optimization of contents of .dex file
    - Result differ from device to device.
    - Starts a small version of VM to optimize dex files.
    - Contents of system/framework/ can be used to optimize dex files outside Android OS.
    - Code is optimized for runtime not memory.

    View Slide

  39. classes.dex
    My Application
    Zygote
    Process

    View Slide

  40. Multidex.install(this)
    classes.dex classes2.dex classes3.dex ….
    System Application
    classesN.dex
    Inject values
    into ClassLoader

    View Slide

  41. Multidex.install(this)
    classes.dex classes2.dex classes3.dex ….
    System Application
    Must have Application class
    classesN.dex
    Inject values
    into ClassLoader

    View Slide

  42. Multidex.install(this)
    classes.dex classes2.dex classes3.dex ….
    System Application
    Must have Application class
    Library dependencies
    classesN.dex
    Inject values
    into ClassLoader

    View Slide

  43. Multidex.install(this)
    classes.dex classes2.dex classes3.dex ….
    System Application
    Must have Application class
    Library dependencies
    (multiDexKeepFile)
    classesN.dex
    Inject values
    into ClassLoader

    View Slide

  44. DexClassLoader
    DexClassLoader dexClassLoader = new DexClassLoader(dexFile.getAbsolutePath(),
    getCodeCacheDir().getAbsolutePath(), null, context.getClassLoader());

    View Slide

  45. DexClassLoader
    DexClassLoader dexClassLoader = new DexClassLoader(dexFile.getAbsolutePath(),
    getCodeCacheDir().getAbsolutePath(), null, context.getClassLoader());
    Network

    View Slide

  46. DexClassLoader
    DexClassLoader dexClassLoader = new DexClassLoader(dexFile.getAbsolutePath(),
    getCodeCacheDir().getAbsolutePath(), null, context.getClassLoader());
    Class> dynamicClass = dexClassLoader.loadClass("com.example.myapplication.runtime");
    Method dynamicMethod = dynamicClass.getDeclaredMethod("executeDataLoad", Integer.class, Integer.class);
    Integer value = (Integer) dynamicMethod.invoke(dynamicClass.newInstance(), 1, 2);
    Network

    View Slide

  47. DexClassLoader
    DexClassLoader dexClassLoader = new DexClassLoader(dexFile.getAbsolutePath(),
    getCodeCacheDir().getAbsolutePath(), null, context.getClassLoader());
    Class> dynamicClass = dexClassLoader.loadClass("com.example.myapplication.runtime");
    Method dynamicMethod = dynamicClass.getDeclaredMethod("executeDataLoad", Integer.class, Integer.class);
    Integer value = (Integer) dynamicMethod.invoke(dynamicClass.newInstance(), 1, 2);
    Network
    public Integer executeDataLoad(Integer value1, Integer value2) {
    //
    return result;
    }

    View Slide

  48. DexClassLoader
    DexClassLoader dexClassLoader = new DexClassLoader(dexFile.getAbsolutePath(),
    getCodeCacheDir().getAbsolutePath(), null, context.getClassLoader());
    Class> dynamicClass = dexClassLoader.loadClass("com.example.myapplication.runtime");
    Method dynamicMethod = dynamicClass.getDeclaredMethod("executeDataLoad", Integer.class, Integer.class);
    Integer value = (Integer) dynamicMethod.invoke(dynamicClass.newInstance(), 1, 2);
    Network
    public Integer executeDataLoad(Integer value1, Integer value2) {
    //
    return result;
    }

    View Slide

  49. JIT

    View Slide

  50. JIT
    private void handleIntent() {
    ...
    public RequestQueue getRequestQueue() {
    if (requestQueue == null) {
    requestQueue = Volley.newRequestQueue(this);
    }
    return requestQueue;
    }
    for (String s : networkRequestMap.keySet()) {
    if (BuildConfig.DEBUG) {
    //

    View Slide

  51. Tracing and Profiling
    Low Memory
    Optimized
    (100K/200K)
    Faster results
    Google I/O 2010

    View Slide

  52. Shortcomings of Dalvik
    Time

    View Slide

  53. ART (Android Runtime)
    Android 5.0 - present
    (2014-present)

    View Slide

  54. Embracing the GBs…

    View Slide

  55. View Slide

  56. View Slide

  57. Embracing the GBs…

    View Slide

  58. Revamped GC
    - ART keeps track of application going in non-UI state.
    - Seperate types of GC for low memory and non-low memory devices.
    - GC pauses reduced from 2 to 1.
    - Larger objects like bitmap have seperate heap for faster allocation.
    - Young Objects are moved to stack for faster reclamation of memory.

    View Slide

  59. Dalvik
    GC GC GC
    1MB 3MB 5MB

    View Slide

  60. ART
    GC GC GC
    1MB 3MB 5MB

    View Slide

  61. ART
    GC GC GC
    1MB 3MB 5MB
    9MB
    Heap
    Compaction

    View Slide

  62. AOT Compilation
    classes.dex
    classes2.dex
    classesN.dex
    .oat
    dex2oat
    - AOT works on principle of compile once and then run.
    - Compilation takes significant time and memory since whole bytecode is converted to machine code
    at installation.
    - AOT compilers do not benefit from profile guided compilation which JIT compilers have instead use
    a restrictive approach to do compilation.
    Android
    Runtime
    VM

    View Slide

  63. .oat
    header
    instruction set
    dex file count
    dex2oat cmd line
    code
    data/app/

    View Slide

  64. DEX CODE:
    0x0000: 5210 e10f | iget v0, v1, I com.example.myapplication.Data.id // field@4065
    0x0002: 0f00 | return v0
    public int getId() {
    return id;
    }
    Java

    View Slide

  65. CODE:
    (code_offset=0x00d6a3fc size_offset=0x00d6a3f8 size=68)...
    0x00d6a3fc: 4885842400E0FFFF testq rax, [rsp + -8192]
    suspend point dex PC: 0x0000
    GC map objects: v1 ([sp + #40])
    0x00d6a404: 4883EC18 subq rsp, 24
    0x00d6a408: 48893C24 movq [rsp], rdi
    0x00d6a40c: 89742428 mov [rsp + 40], esi
    0x00d6a410: 6566833C250000000000 cmpw gs:[0], 0 ; state_and_flags
    0x00d6a41a: 0F8516000000 jnz/ne +22 (0x00d6a436)
    0x00d6a420: 8B442428 mov eax, [rsp + 40]
    0x00d6a424: 8500 test eax, [rax]
    suspend point dex PC: 0x0000
    GC map objects: v1 ([sp + #40])
    0x00d6a426: 8B480C mov ecx, [rax + 12]
    suspend point dex PC: 0x0000
    GC map objects: v1 ([sp + #40])
    0x00d6a429: 894C2410 mov [rsp + 16], ecx
    0x00d6a42d: 8B442410 mov eax, [rsp + 16]
    0x00d6a431: 4883C418 addq rsp, 24
    0x00d6a435: C3 ret
    0x00d6a436: 65FF142538040000 call gs:[1080] ; pTestSuspend
    ……..

    View Slide

  66. Problems with AOT compilation

    View Slide

  67. View Slide

  68. JIT/AOT Hybrid
    ‣System boot after OS update will no longer optimise the app, a job solely performed by JIT.
    ‣dex2oat is still used for .oat creation but it uses profile data generated by JIT to do so.
    ‣Code may be executed by directed .dex interpretation or JIT cache or AOT compiled.
    ‣At any time JIT compiled data will be more efficient because of availability of better environment
    data than AOT compiled code, and the same is preferred if both are present.

    View Slide

  69. DEX CODE:
    0x0000: 5210 e10f | iget v0, v1, I com.example.myapplication.Data.id // field@4065
    0x0002: 0f00 | return v0
    public int getId() {
    return id;
    }
    Java
    CODE:
    (code_offset=0x00000000 size_offset=0x00aea110 size=0)
    NO CODE!

    View Slide

  70. Third party frameworks

    View Slide

  71. Future

    View Slide

  72. Future
    A.I

    View Slide

  73. Thanks
    @js_2892

    View Slide
