1. 1 Ejercicios MOB CCS ALMERIA & BASE SAR Jose Manuel Allegue Almería M.R.C.C.

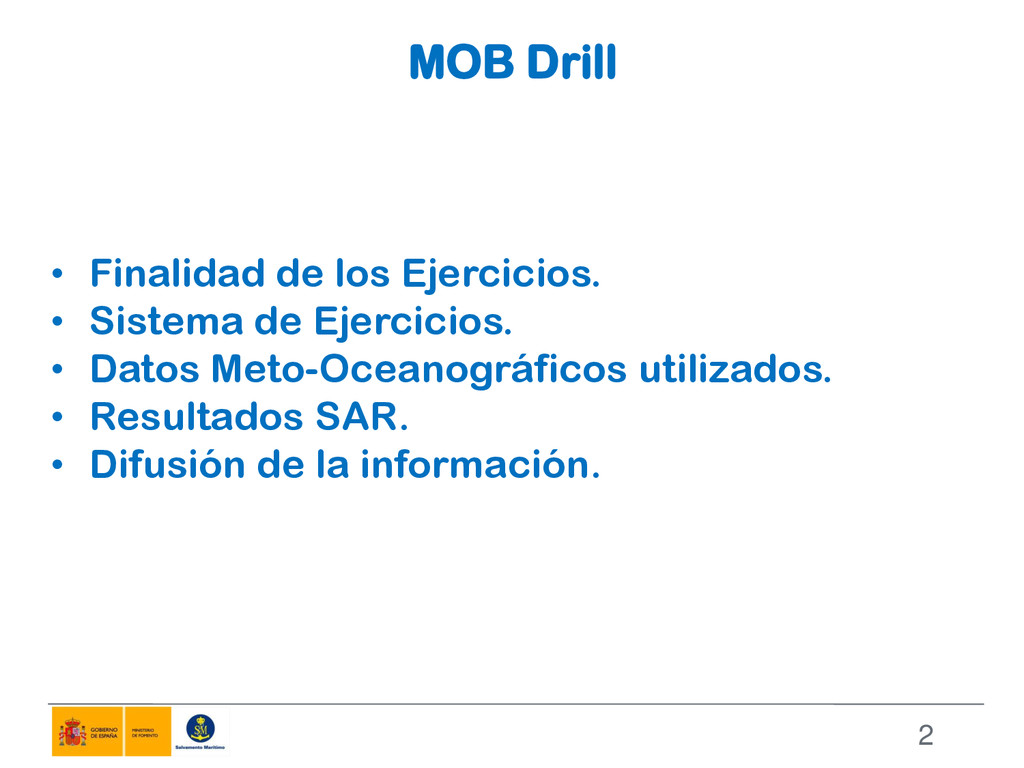

2. 2 MOB Drill • Finalidad de los Ejercicios. • Sistema de Ejercicios. • Datos Meto-Oceanográficos utilizados. • Resultados SAR. • Difusión de la información.

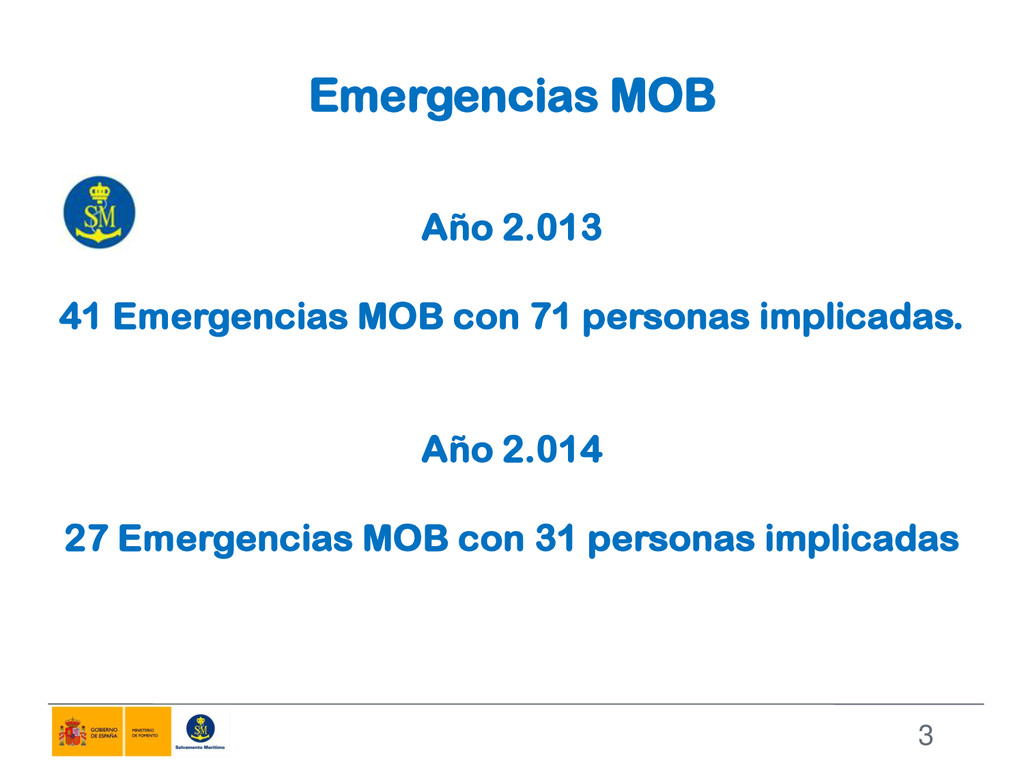

3. 3 Emergencias MOB Año 2.013 41 Emergencias MOB con 71 personas implicadas. Año 2.014 27 Emergencias MOB con 31 personas implicadas

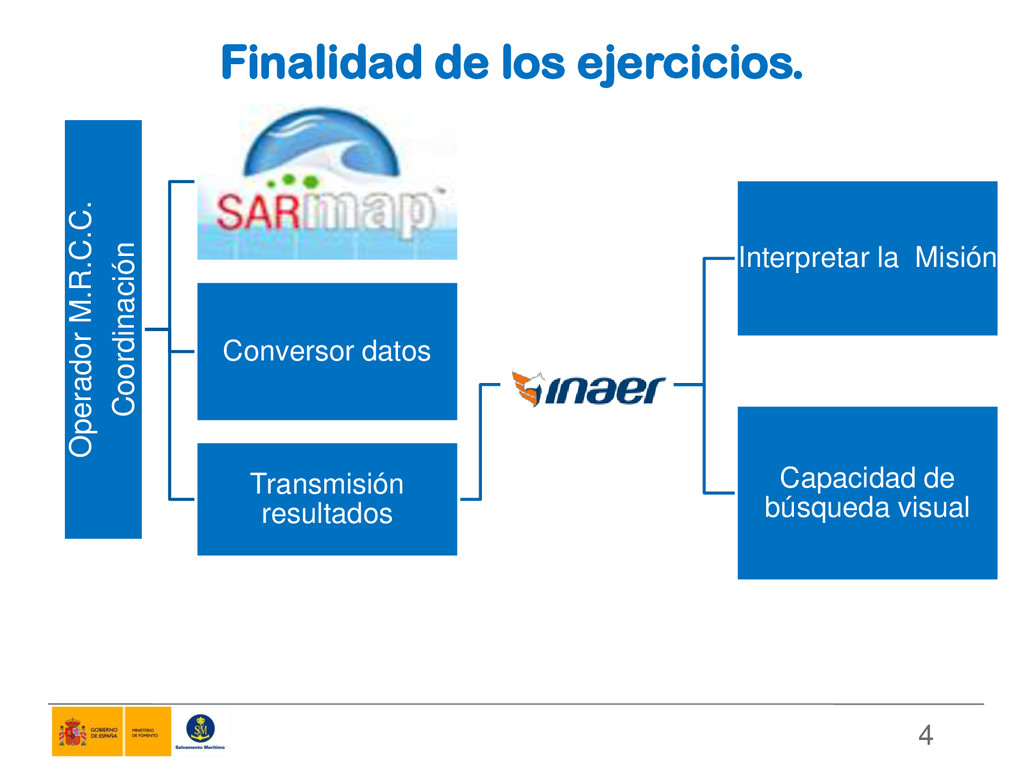

4. 4 Finalidad de los ejercicios. Operador M.R.C.C. Coordinación Conversor datos Transmisión resultados Interpretar la Misión Capacidad de búsqueda visual

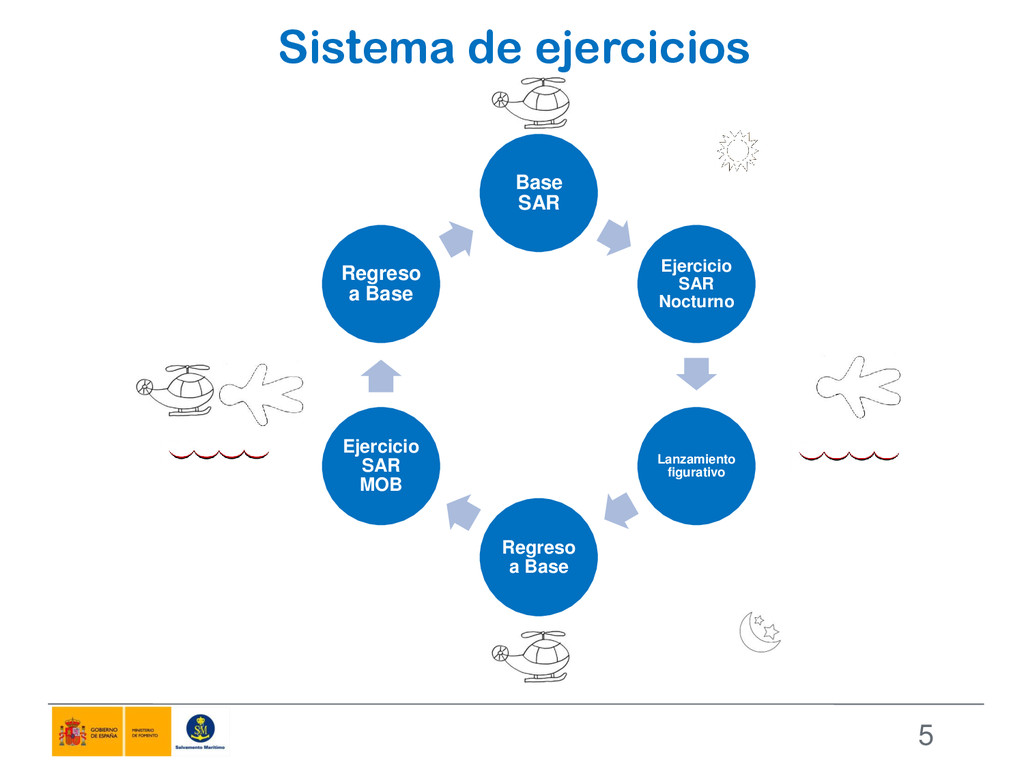

5. 5 Sistema de ejercicios Base SAR Ejercicio SAR Nocturno Lanzamiento figurativo Regreso a Base Ejercicio SAR MOB Regreso a Base

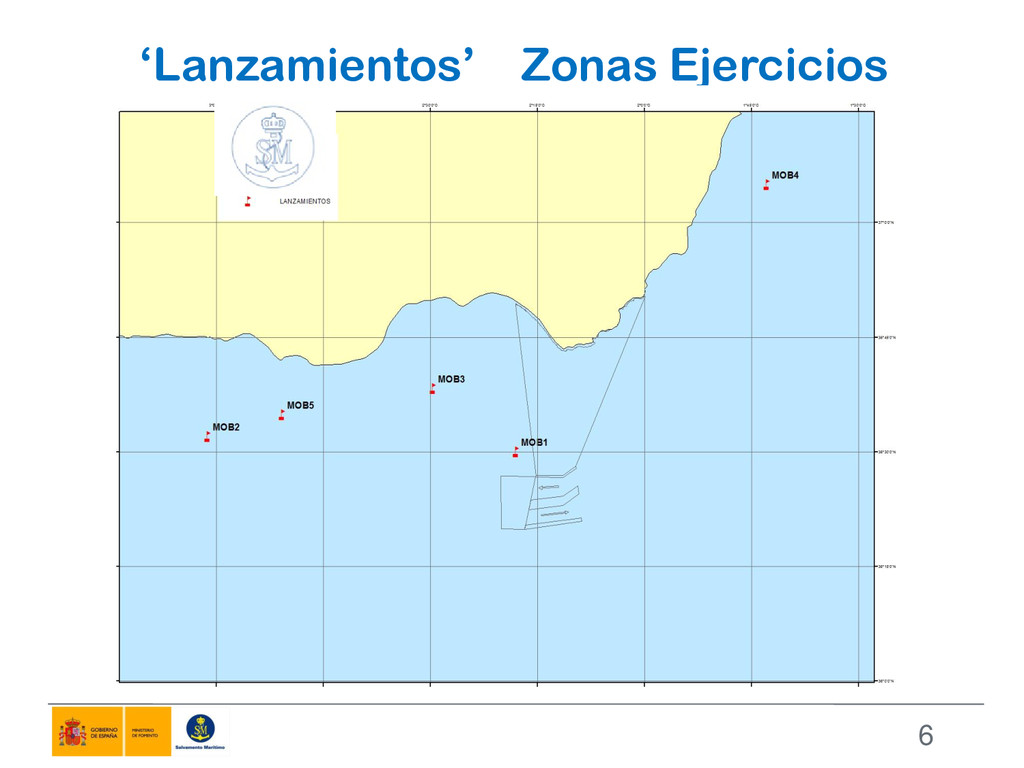

6. 6 ‘Lanzamientos’ Zonas Ejercicios

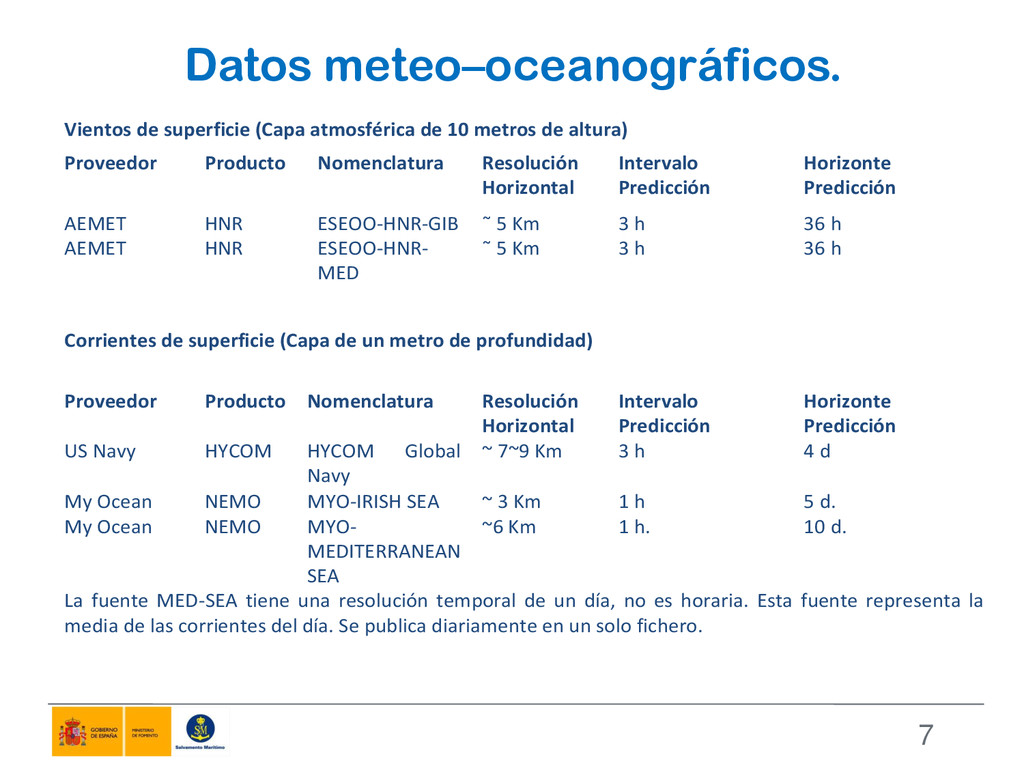

7. 7 Datos meteo–oceanográficos. Vientos de superficie (Capa atmosférica de 10 metros de altura) Proveedor Producto Nomenclatura Resolución Horizontal Intervalo Predicción Horizonte Predicción AEMET HNR ESEOO-HNR-GIB ˜ 5 Km 3 h 36 h AEMET HNR ESEOO-HNR- MED ˜ 5 Km 3 h 36 h Corrientes de superficie (Capa de un metro de profundidad) Proveedor Producto Nomenclatura Resolución Horizontal Intervalo Predicción Horizonte Predicción US Navy HYCOM HYCOM Global Navy ~ 7~9 Km 3 h 4 d My Ocean NEMO MYO-IRISH SEA ~ 3 Km 1 h 5 d. My Ocean NEMO MYO- MEDITERRANEAN SEA ~6 Km 1 h. 10 d. La fuente MED-SEA tiene una resolución temporal de un día, no es horaria. Esta fuente representa la media de las corrientes del día. Se publica diariamente en un solo fichero.

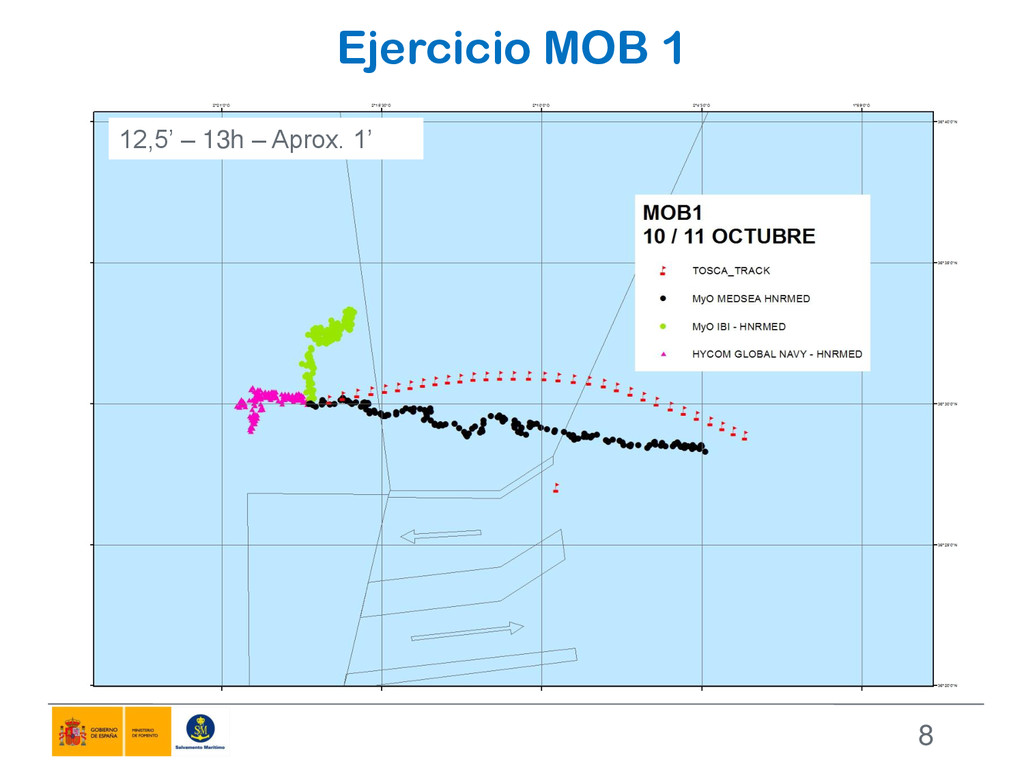

8. 8 Ejercicio MOB 1 12,5’ – 13h – Aprox. 1’

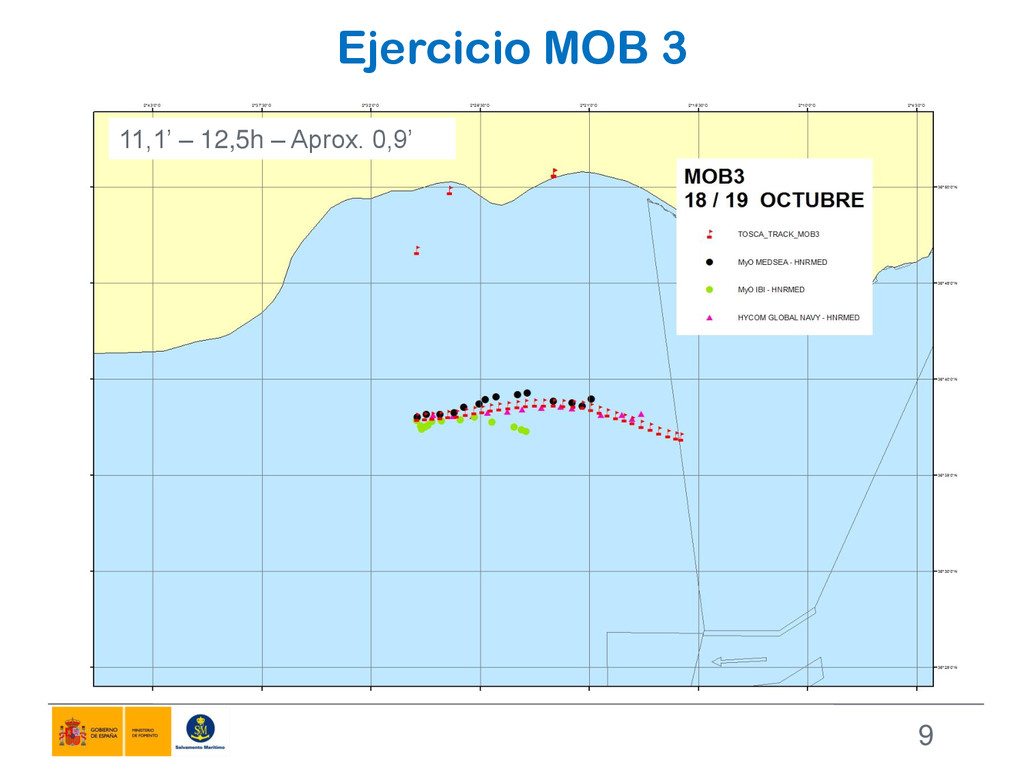

9. 9 Ejercicio MOB 3 11,1’ – 12,5h – Aprox. 0,9’

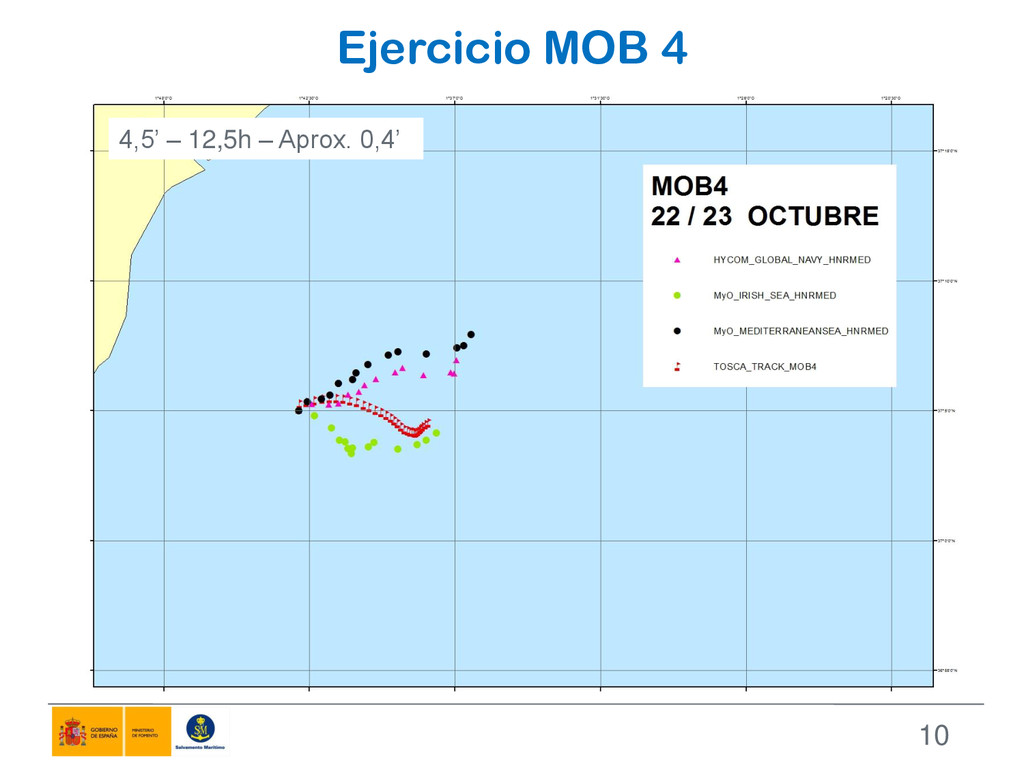

10. 10 Ejercicio MOB 4 4,5’ – 12,5h – Aprox. 0,4’
11. 11 Ejercicio MOB 5 6,5’ – 13h – Aprox. 0,5’

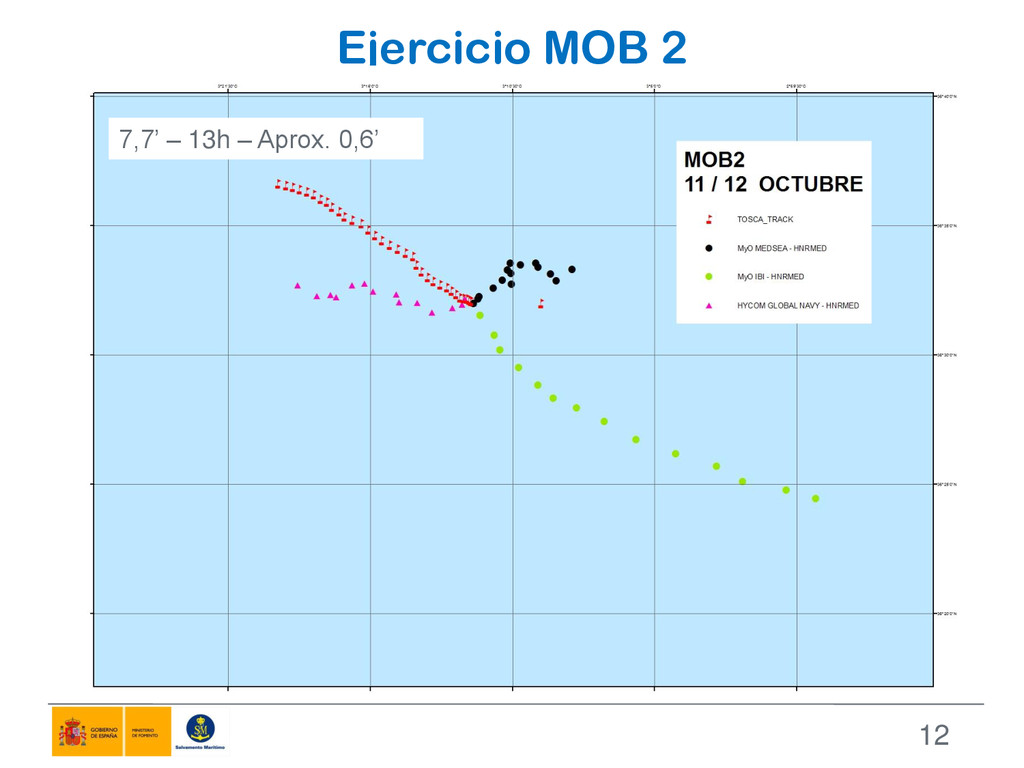

12. 12 Ejercicio MOB 2 7,7’ – 13h – Aprox. 0,6’

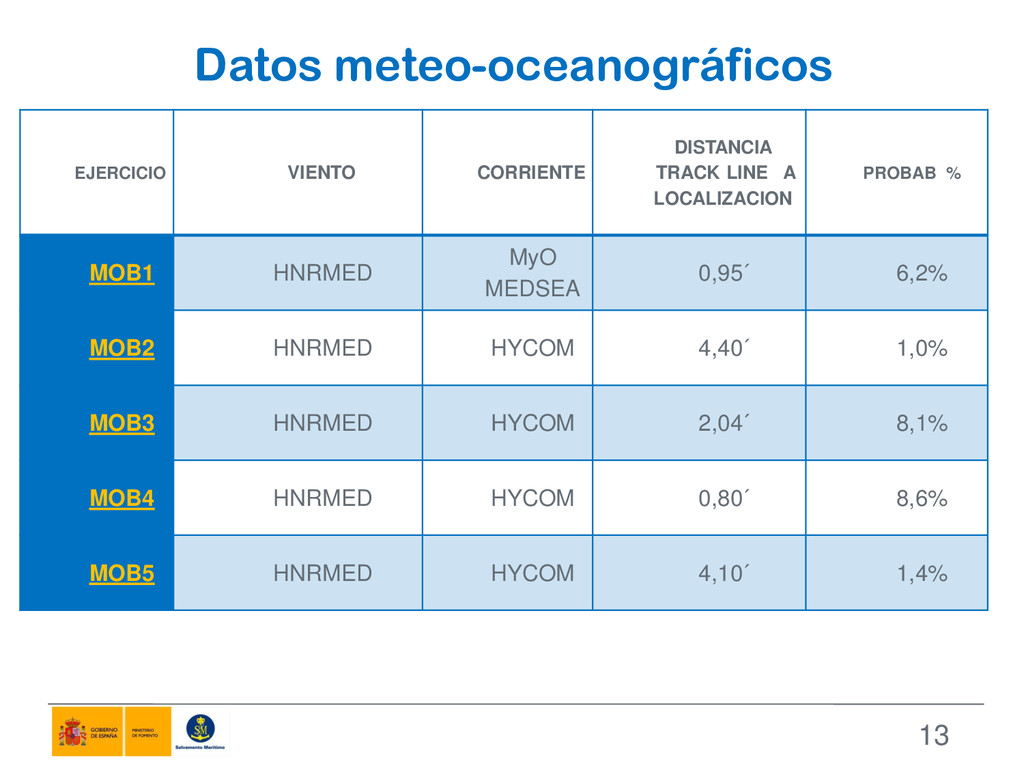

13. 13 Datos meteo-oceanográficos EJERCICIO VIENTO CORRIENTE DISTANCIA TRACK LINE A LOCALIZACION PROBAB % MOB1 HNRMED MyO MEDSEA 0,95´ 6,2% MOB2 HNRMED HYCOM 4,40´ 1,0% MOB3 HNRMED HYCOM 2,04´ 8,1% MOB4 HNRMED HYCOM 0,80´ 8,6% MOB5 HNRMED HYCOM 4,10´ 1,4%

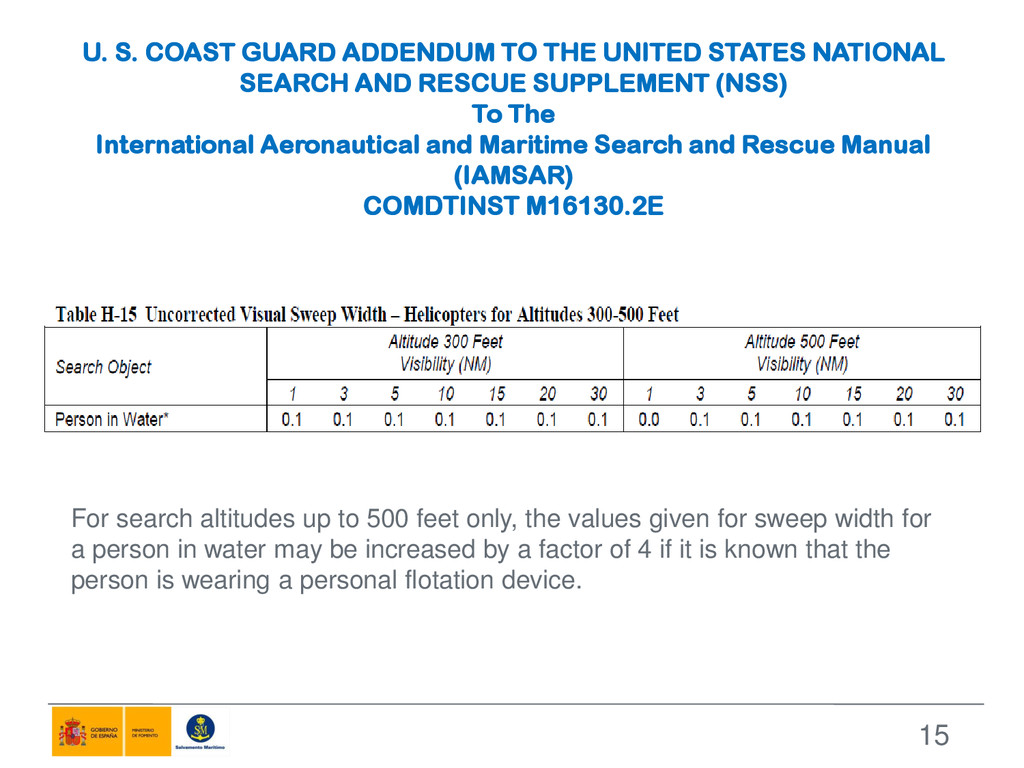

15. 15 U. S. COAST GUARD ADDENDUM TO THE UNITED STATES NATIONAL SEARCH AND RESCUE SUPPLEMENT (NSS) To The International Aeronautical and Maritime Search and Rescue Manual (IAMSAR) COMDTINST M16130.2E For search altitudes up to 500 feet only, the values given for sweep width for a person in water may be increased by a factor of 4 if it is known that the person is wearing a personal flotation device.

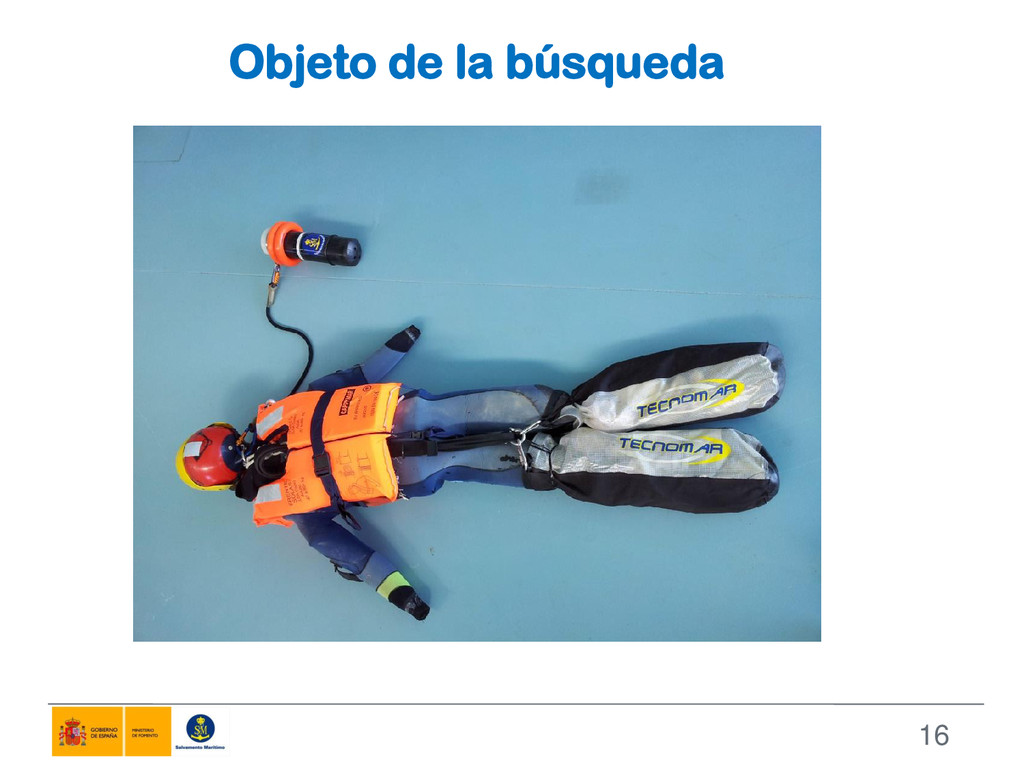

16. 16 Objeto de la búsqueda

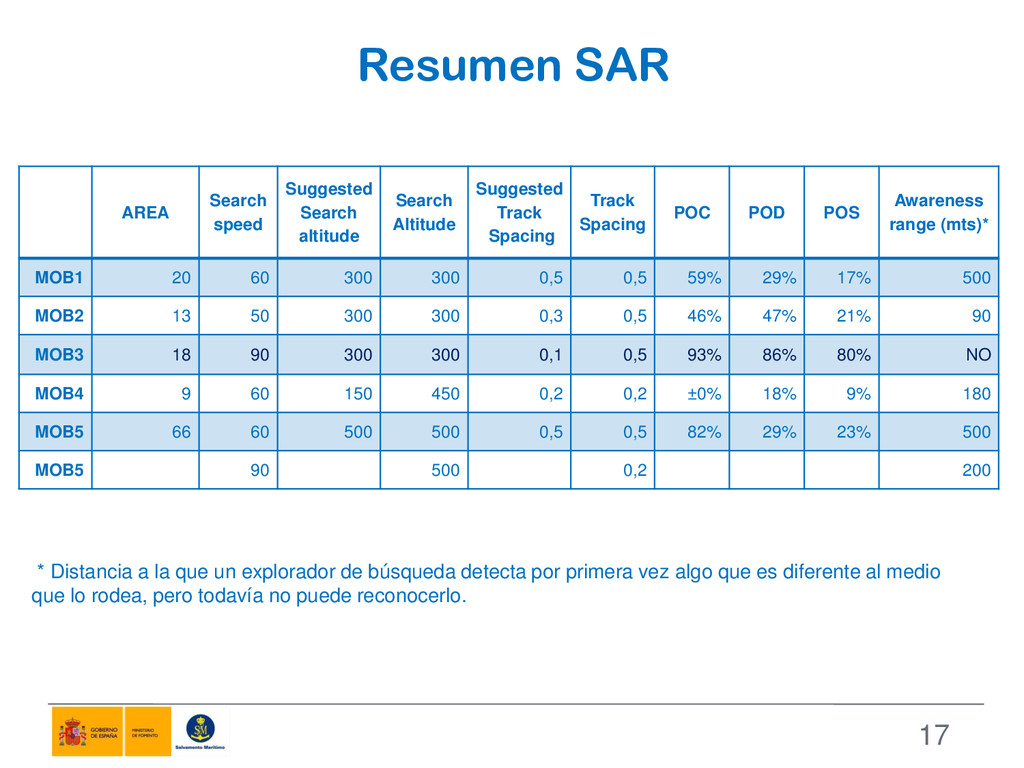

17. 17 Resumen SAR AREA Search speed Suggested Search altitude Search Altitude Suggested Track Spacing Track Spacing POC POD POS Awareness range (mts)* MOB1 20 60 300 300 0,5 0,5 59% 29% 17% 500 MOB2 13 50 300 300 0,3 0,5 46% 47% 21% 90 MOB3 18 90 300 300 0,1 0,5 93% 86% 80% NO MOB4 9 60 150 450 0,2 0,2 ±0% 18% 9% 180 MOB5 66 60 500 500 0,5 0,5 82% 29% 23% 500 MOB5 90 500 0,2 200 * Distancia a la que un explorador de búsqueda detecta por primera vez algo que es diferente al medio que lo rodea, pero todavía no puede reconocerlo.

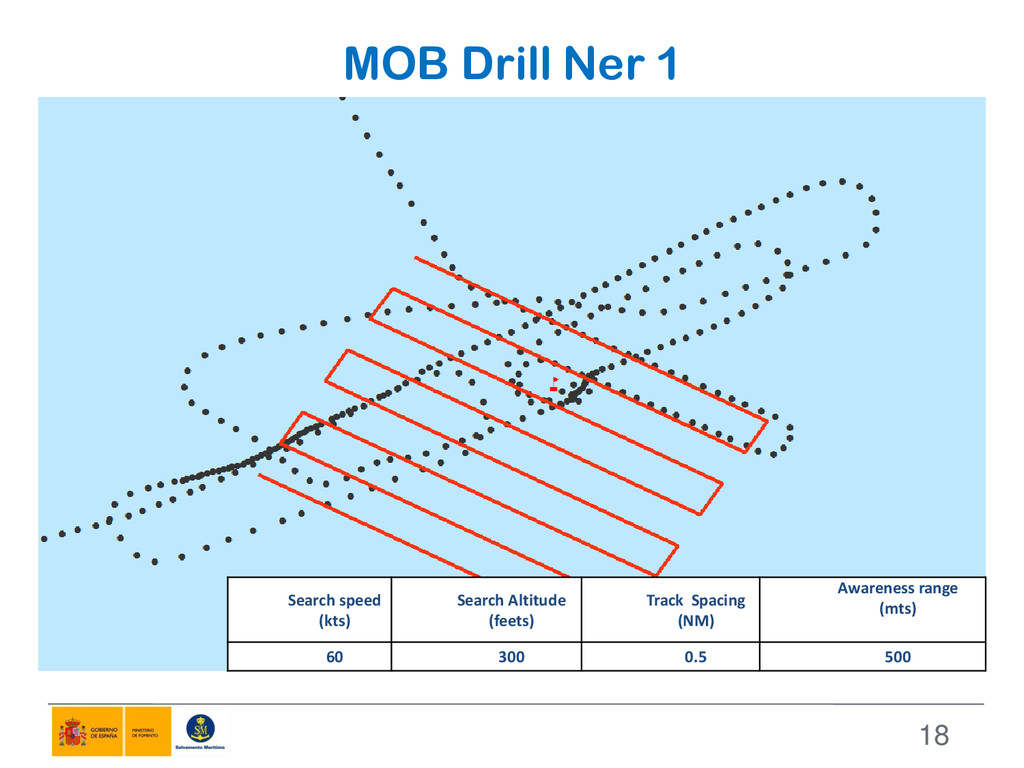

18. 18 Search speed (kts) Search Altitude (feets) Track Spacing (NM) Awareness range (mts) 60 300 0.5 500 MOB Drill Ner 1

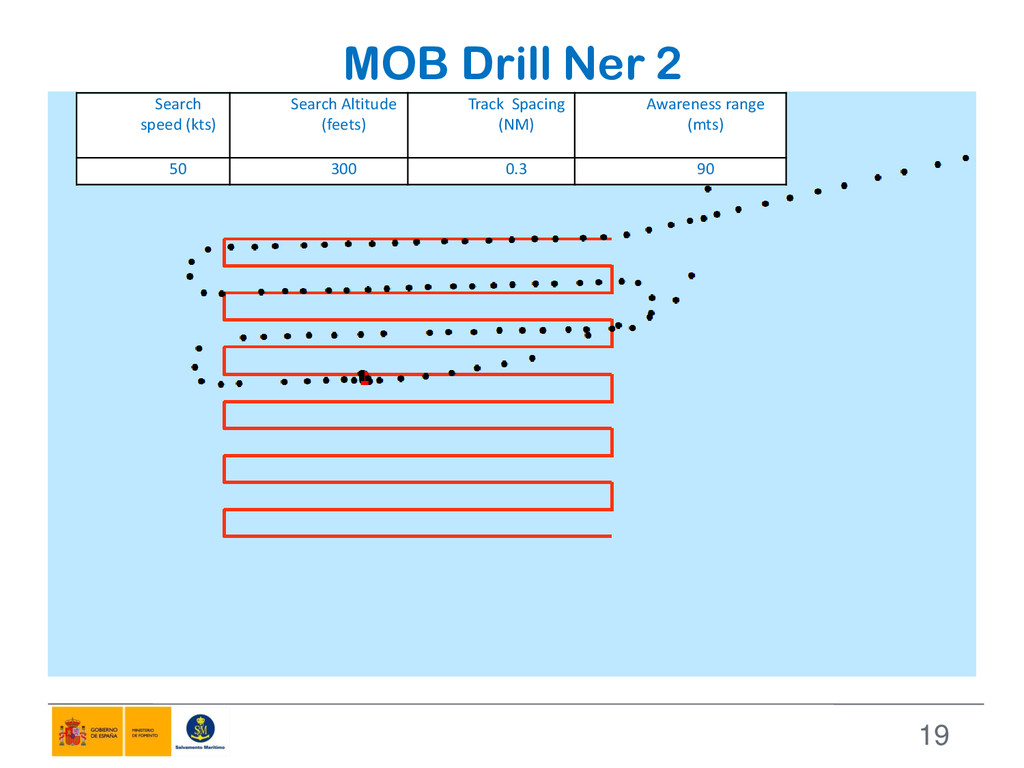

19. 19 Search speed (kts) Search Altitude (feets) Track Spacing (NM) Awareness range (mts) 50 300 0.3 90 MOB Drill Ner 2

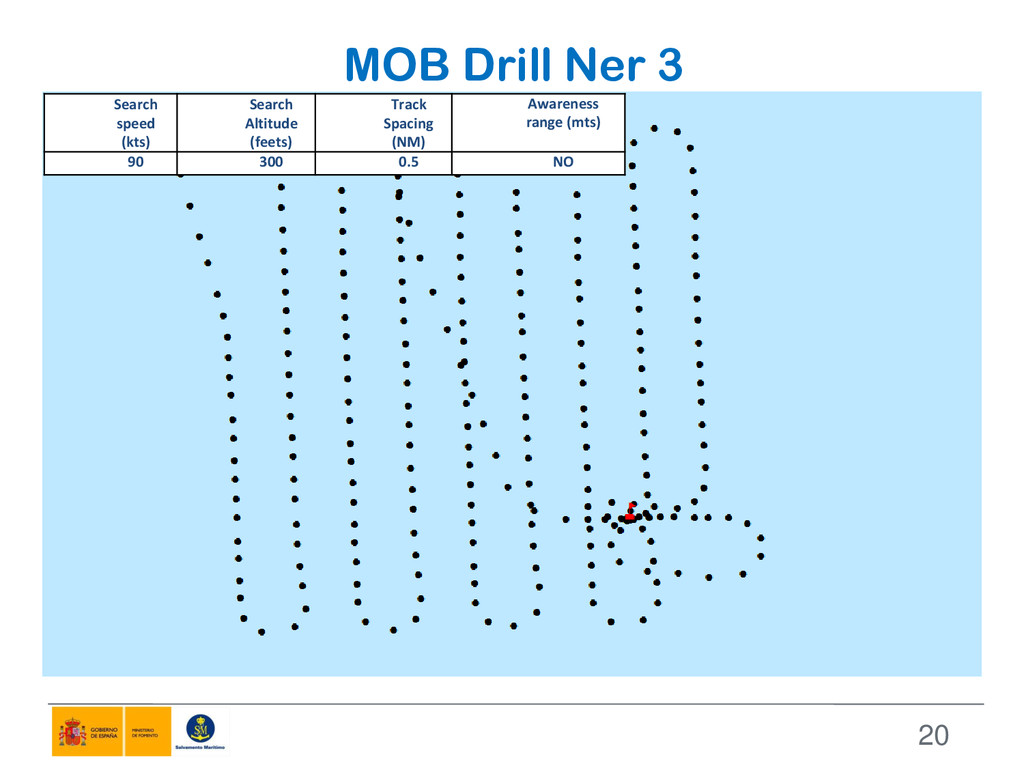

20. 20 Search speed (kts) Search Altitude (feets) Track Spacing (NM) Awareness range (mts) 90 300 0.5 NO MOB Drill Ner 3

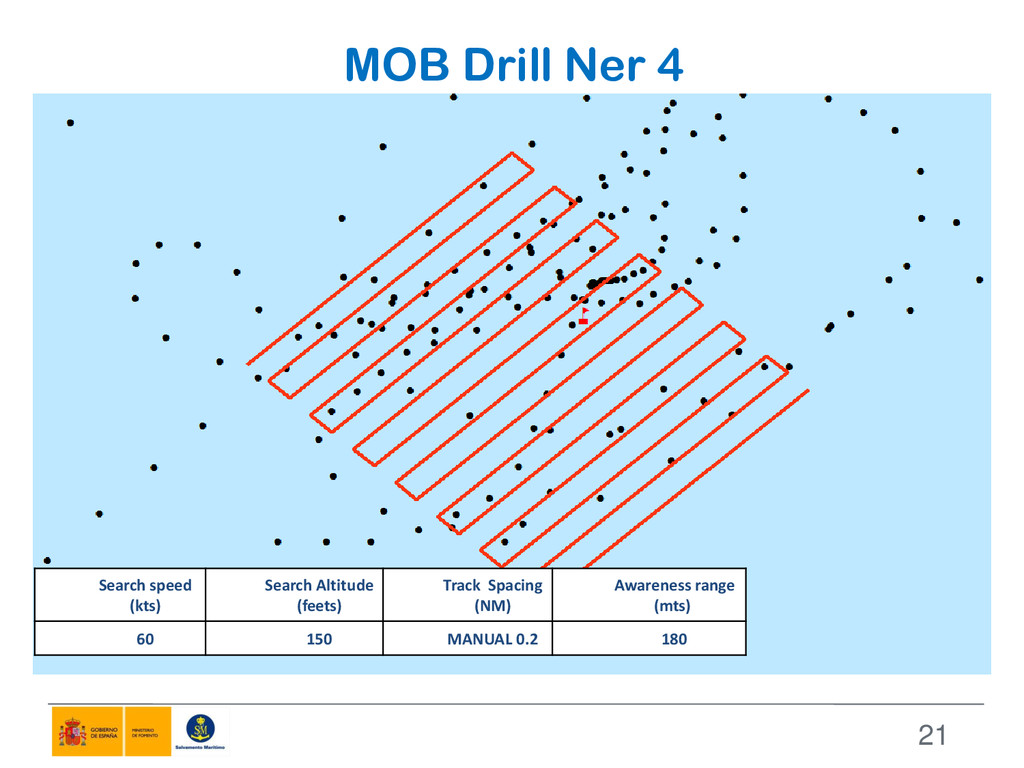

21. 21 Search speed (kts) Search Altitude (feets) Track Spacing (NM) Awareness range (mts) 60 150 MANUAL 0.2 180 MOB Drill Ner 4

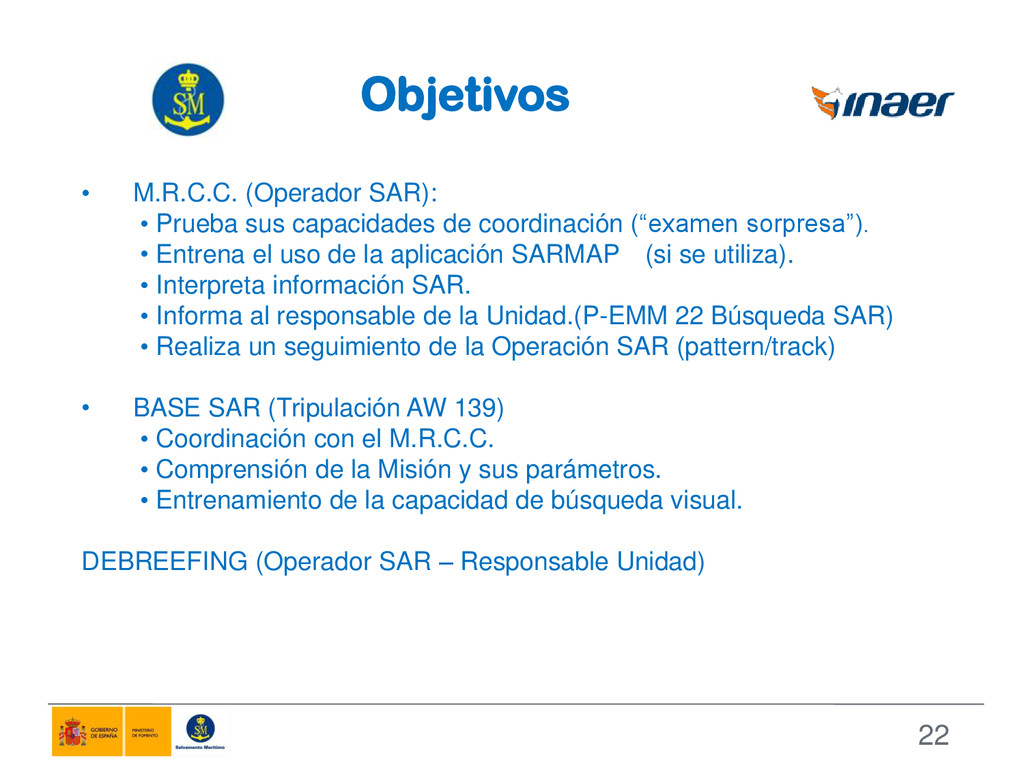

22. 22 Objetivos • M.R.C.C. (Operador SAR): • Prueba sus capacidades de coordinación (“examen sorpresa”). • Entrena el uso de la aplicación SARMAP (si se utiliza). • Interpreta información SAR. • Informa al responsable de la Unidad.(P-EMM 22 Búsqueda SAR) • Realiza un seguimiento de la Operación SAR (pattern/track) • BASE SAR (Tripulación AW 139) • Coordinación con el M.R.C.C. • Comprensión de la Misión y sus parámetros. • Entrenamiento de la capacidad de búsqueda visual. DEBREEFING (Operador SAR – Responsable Unidad)

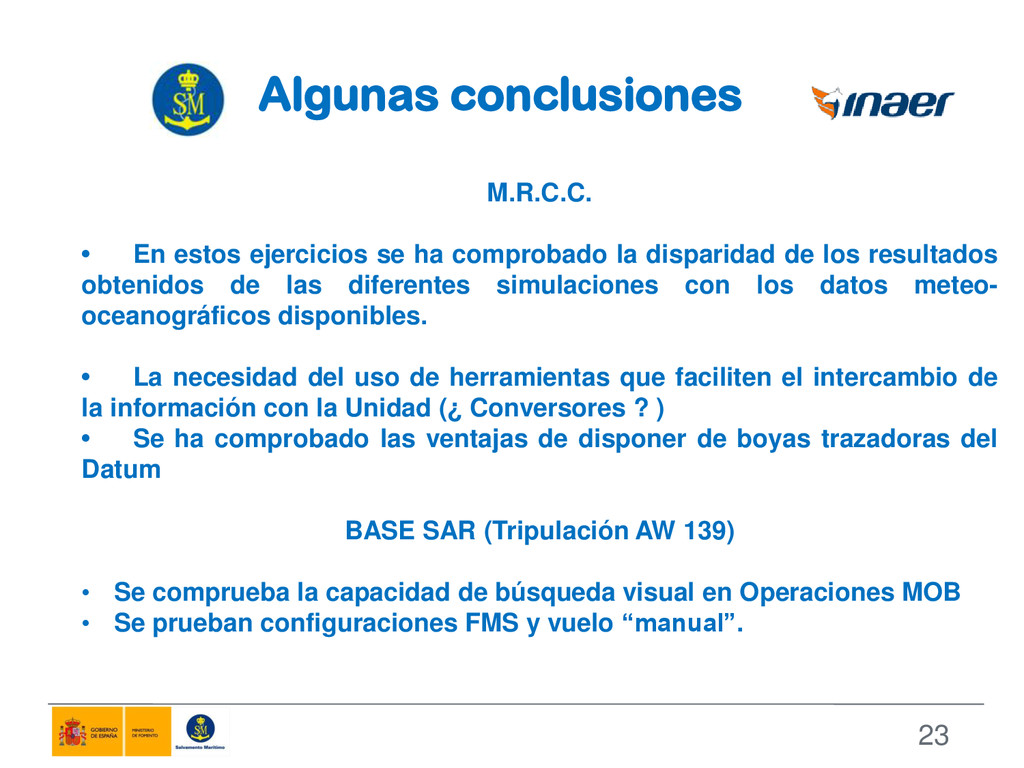

23. 23 Algunas conclusiones M.R.C.C. • En estos ejercicios se ha comprobado la disparidad de los resultados obtenidos de las diferentes simulaciones con los datos meteo- oceanográficos disponibles. • La necesidad del uso de herramientas que faciliten el intercambio de la información con la Unidad (¿ Conversores ? ) • Se ha comprobado las ventajas de disponer de boyas trazadoras del Datum BASE SAR (Tripulación AW 139) • Se comprueba la capacidad de búsqueda visual en Operaciones MOB • Se prueban configuraciones FMS y vuelo “manual”.

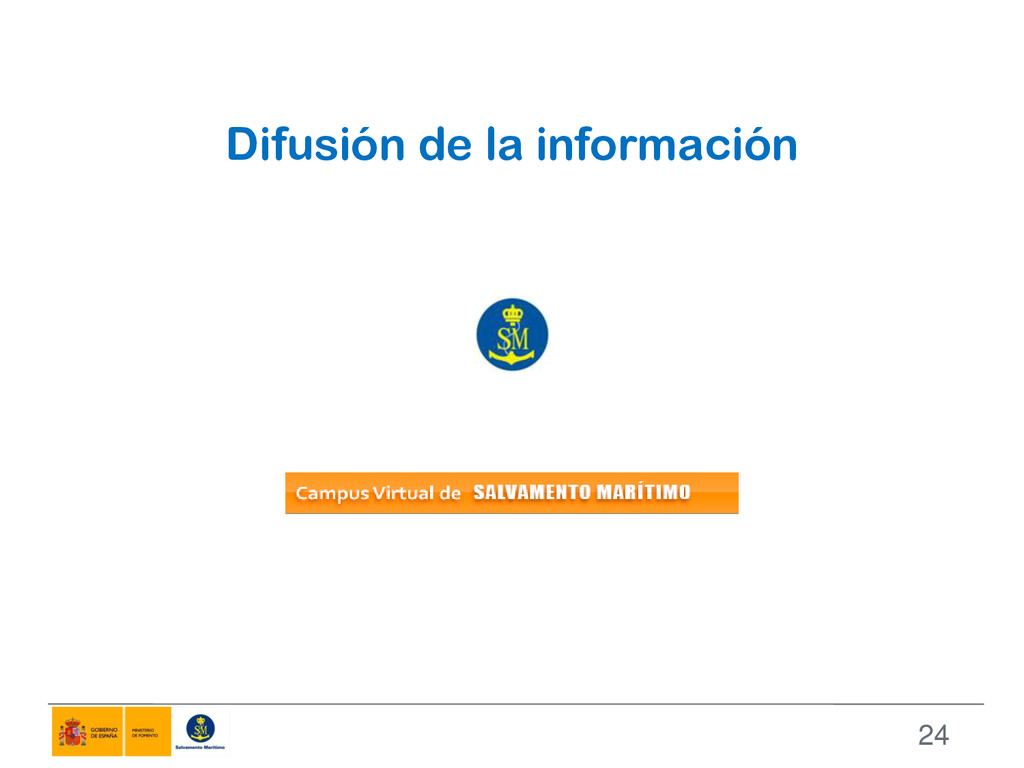

24. 24 Difusión de la información

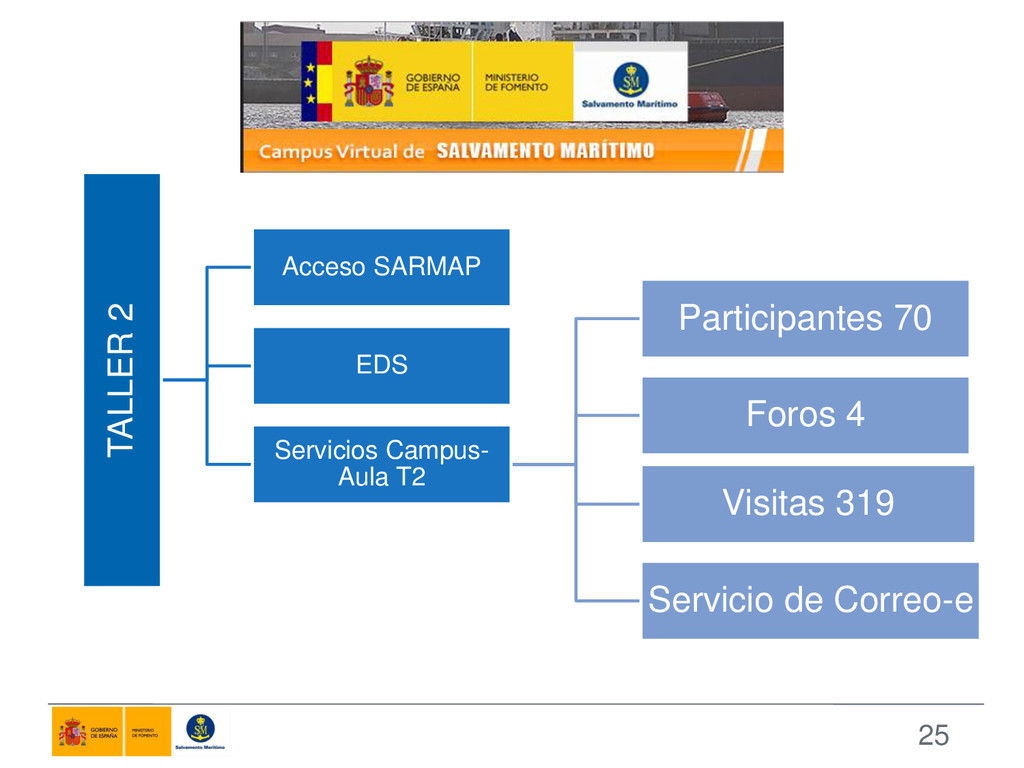

25. 25 TALLER 2 Acceso SARMAP EDS Servicios Campus- Aula T2 Participantes 70 Foros 4 Visitas 319 Servicio de Correo-e
26. 26 Jose Manuel Allegue Almería M.R.C.C. jmanuelab@sasemar.es
