Conversores

 Conversores

Jose M. Allegue

February 24, 2015
Tweet

More Decks by Jose M. Allegue

Other Decks in Research

Transcript

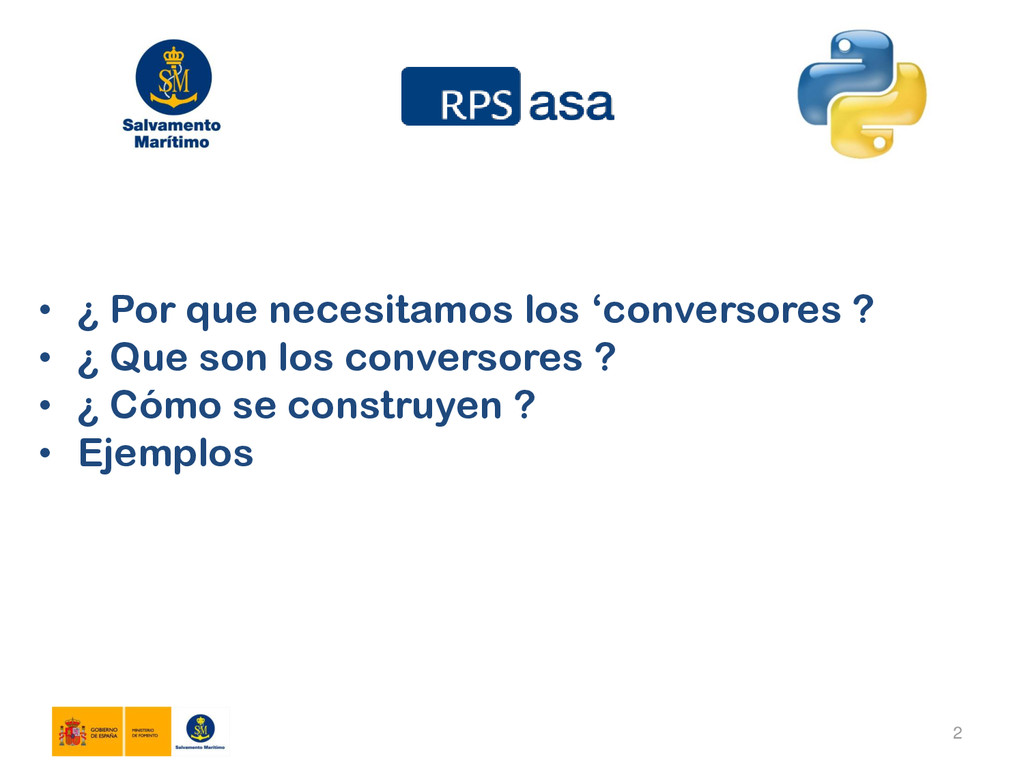

  1. 2 • ¿ Por que necesitamos los ‘conversores ? •

    ¿ Que son los conversores ? • ¿ Cómo se construyen ? • Ejemplos

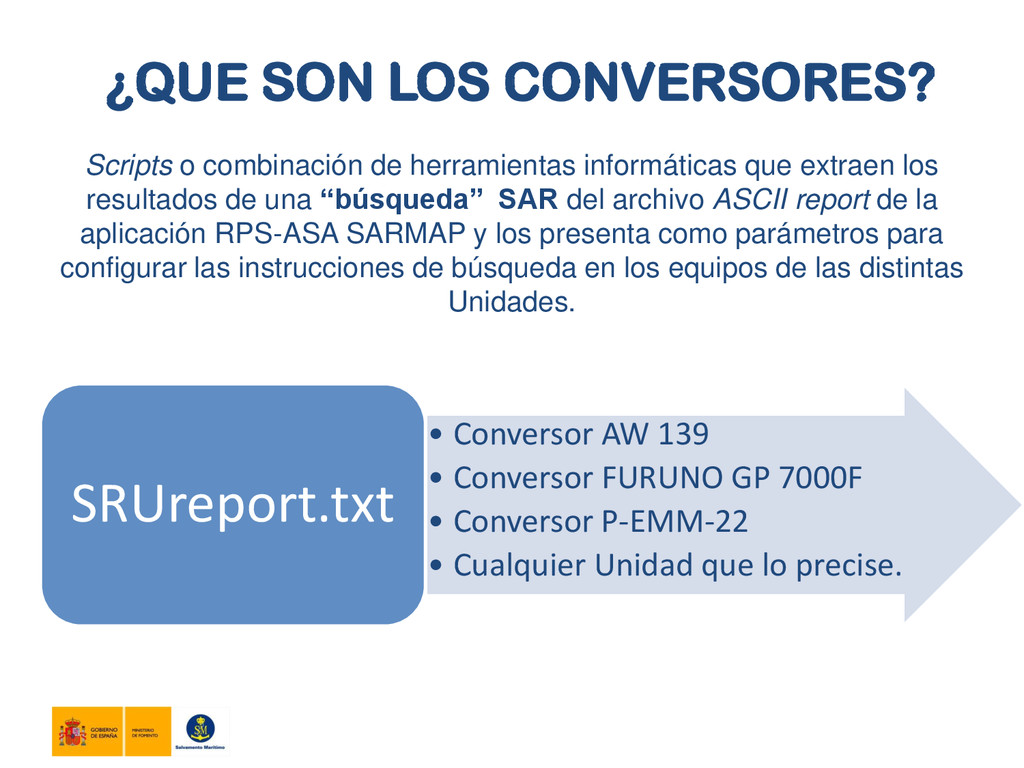

  2. ¿QUE SON LOS CONVERSORES? Scripts o combinación de herramientas informáticas

    que extraen los resultados de una “búsqueda” SAR del archivo ASCII report de la aplicación RPS-ASA SARMAP y los presenta como parámetros para configurar las instrucciones de búsqueda en los equipos de las distintas Unidades. • Conversor AW 139 • Conversor FURUNO GP 7000F • Conversor P-EMM-22 • Cualquier Unidad que lo precise. SRUreport.txt
  3. NCSR – 2.014 Subcomité de Navegación, Comunicaciones Búsqueda y Salvamento

    4 10 –”Diversos países entre ellos España han observado que algunos fabricantes de FMS elaboran sistemas para aeronaves SAR que parecen no incorporar ni respetar la terminología normalizada IAMSAR y que tampoco se ajustan por completo a los patrones de búsqueda ni al enfoque de la planificación de la búsqueda que figuran en dicho manual.”

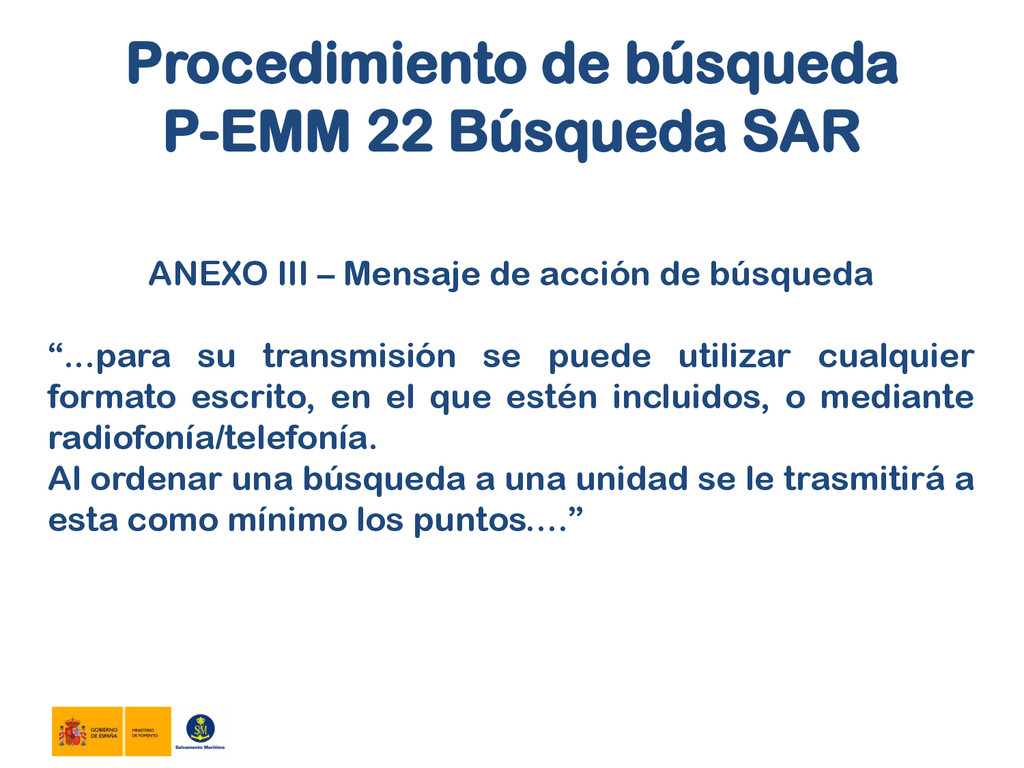

  4. Procedimiento de búsqueda P-EMM 22 Búsqueda SAR ANEXO III –

    Mensaje de acción de búsqueda “...para su transmisión se puede utilizar cualquier formato escrito, en el que estén incluidos, o mediante radiofonía/telefonía. Al ordenar una búsqueda a una unidad se le trasmitirá a esta como mínimo los puntos....”

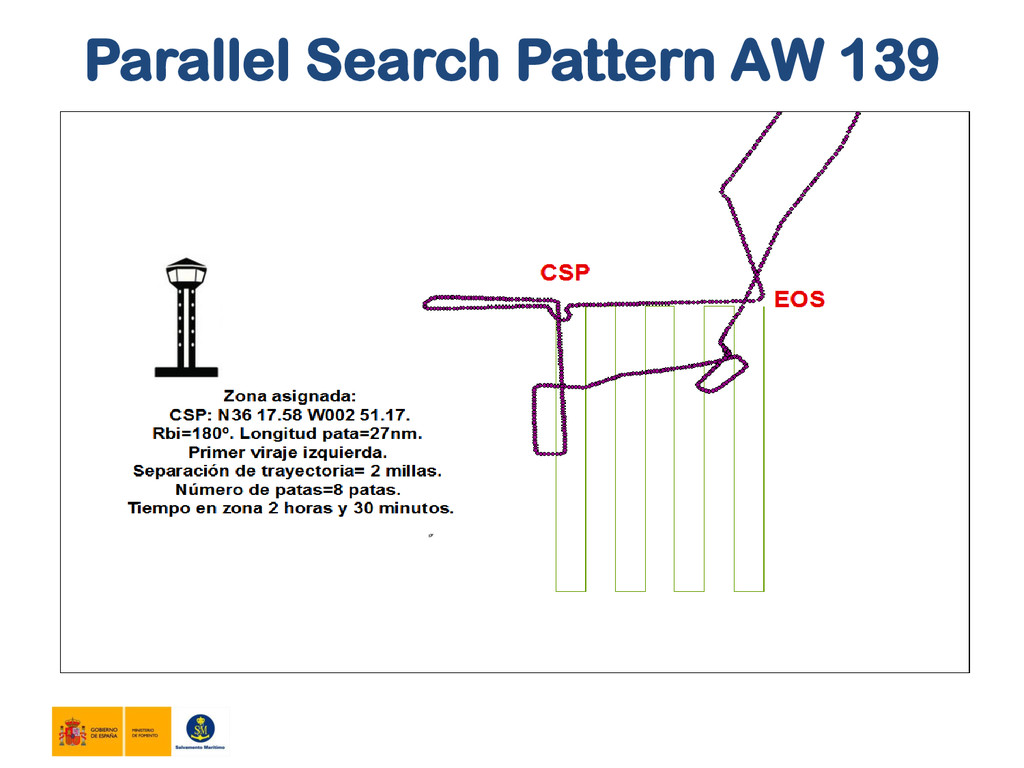

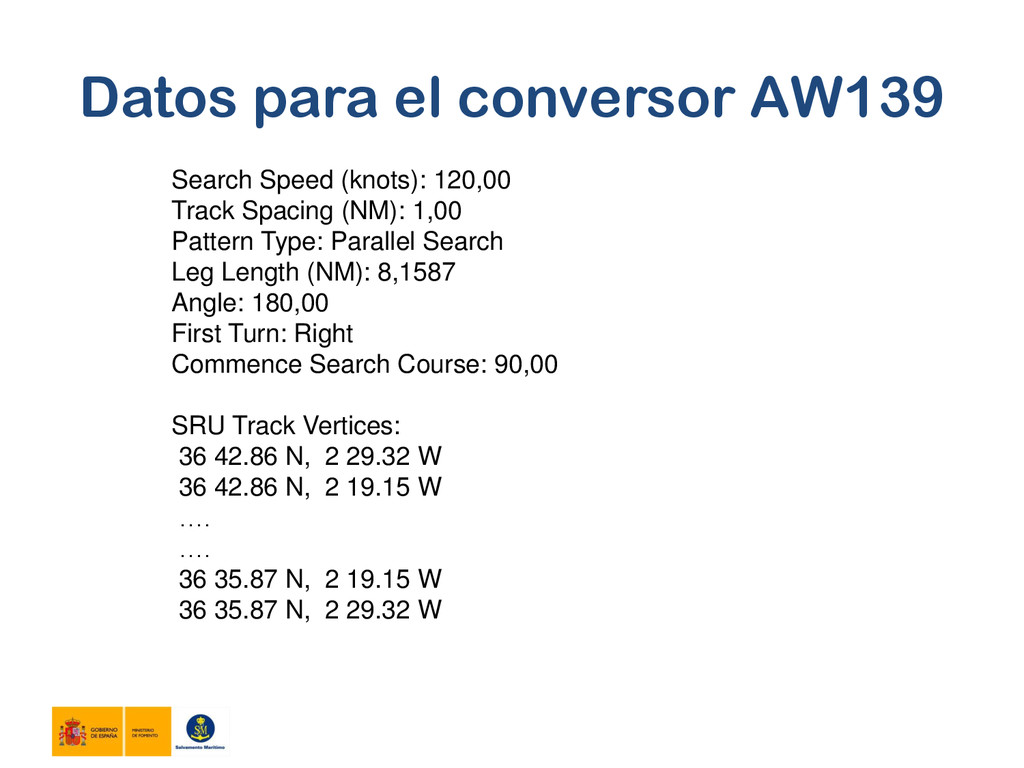

  5. Search Speed (knots): 120,00 Track Spacing (NM): 1,00 Pattern Type:

    Parallel Search Leg Length (NM): 8,1587 Angle: 180,00 First Turn: Right Commence Search Course: 90,00 SRU Track Vertices: 36 42.86 N, 2 29.32 W 36 42.86 N, 2 19.15 W …. …. 36 35.87 N, 2 19.15 W 36 35.87 N, 2 29.32 W Datos para el conversor AW139

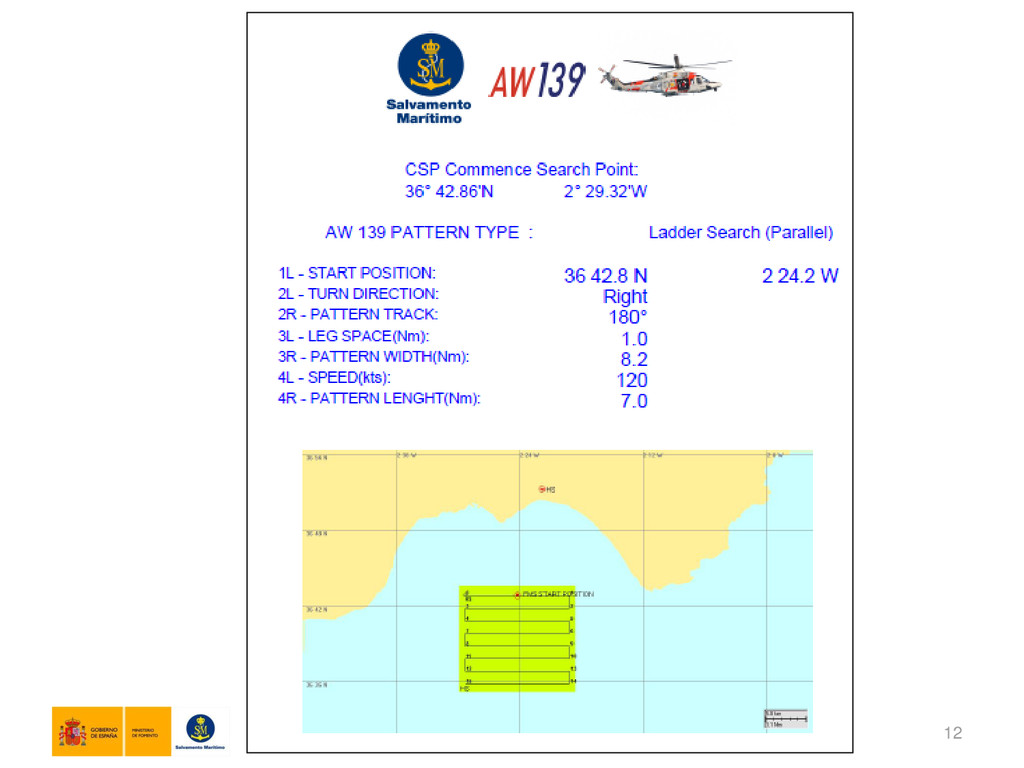

  6. 12

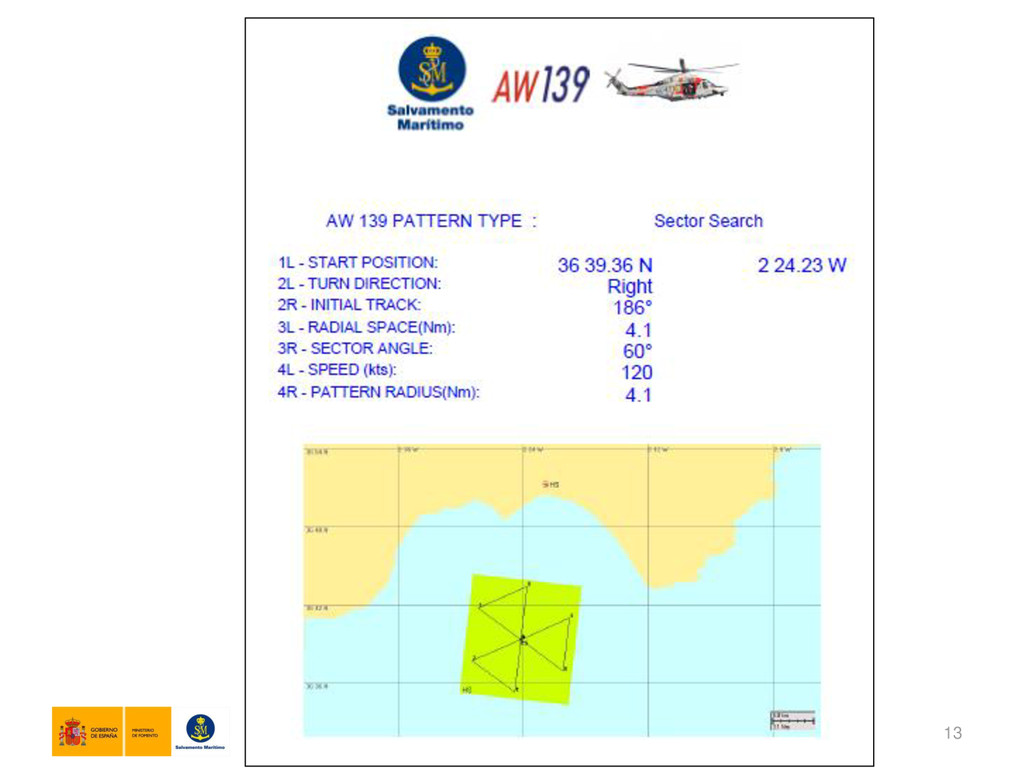

  7. 13

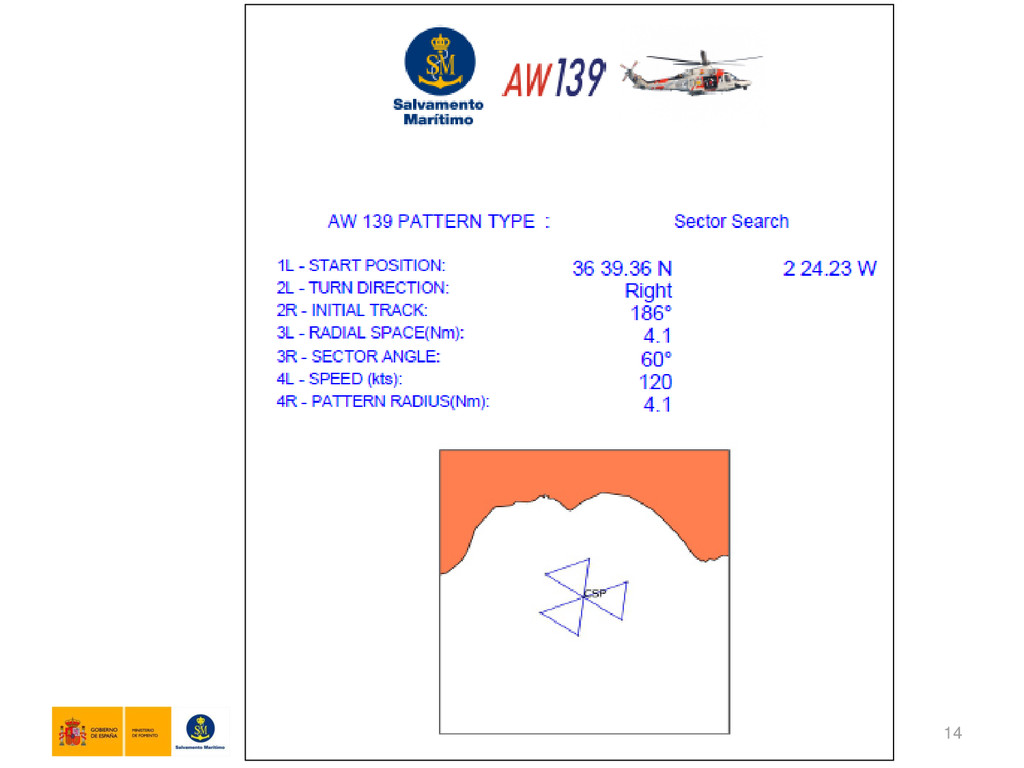

  8. 14

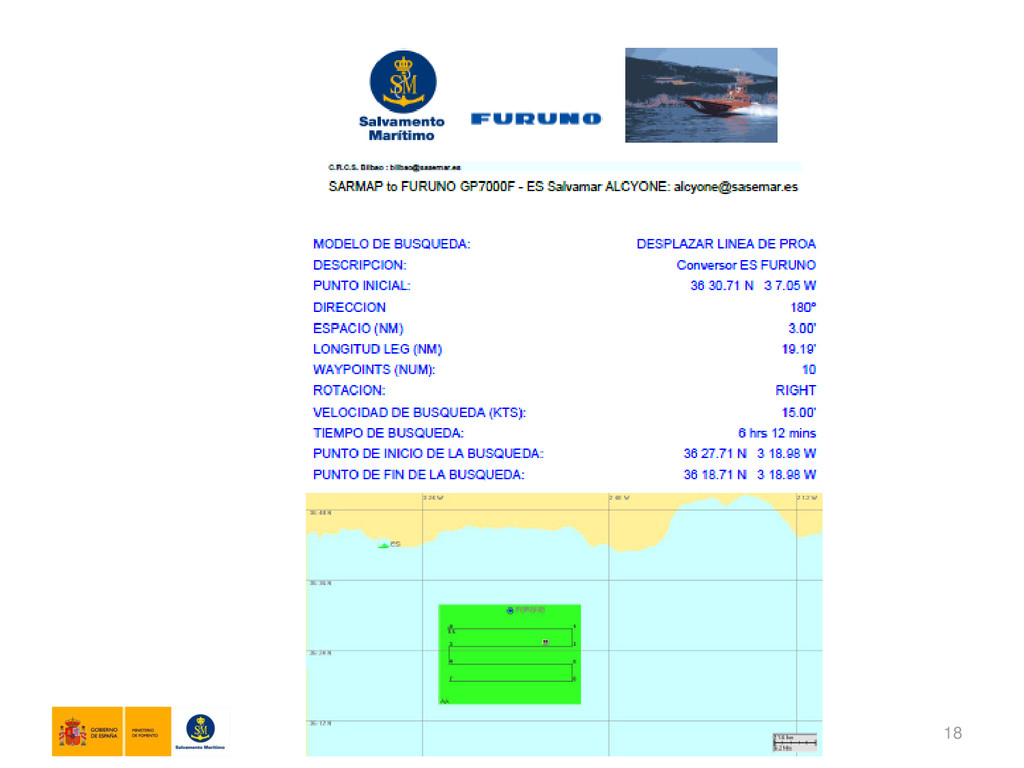

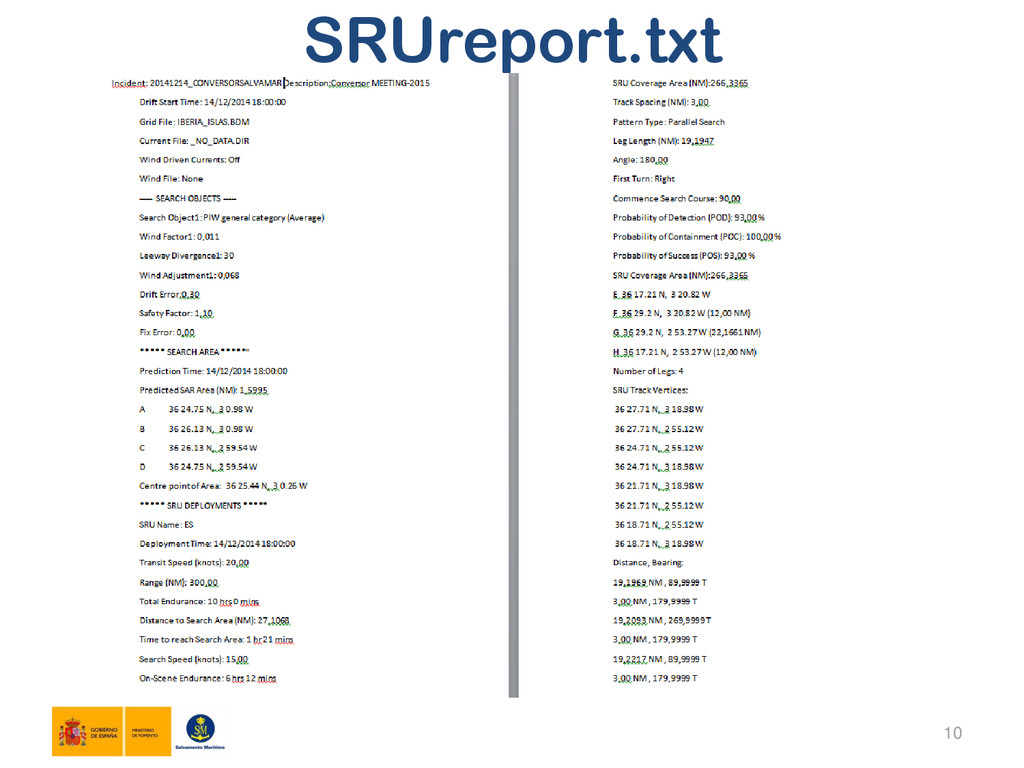

  9. Description:Conversor ES FURUNO Search Speed (knots): 15,00 On-Scene Endurance: 6

    hrs 12 mins Track Spacing (NM): 3,00 Pattern Type: Parallel Search Leg Length (NM): 19,1947 Angle: 180,00 First Turn: Right Commence Search Course: 90,00 Number of Legs: 4 SRU Track Vertices: 36 27.71 N, 3 18.98 W PUNTO INICIO BÚSQUEDA 36 18.71 N, 3 18.98 W PUNTO FIN BÚSQUEDA Datos para conversor ESs
  10. 18

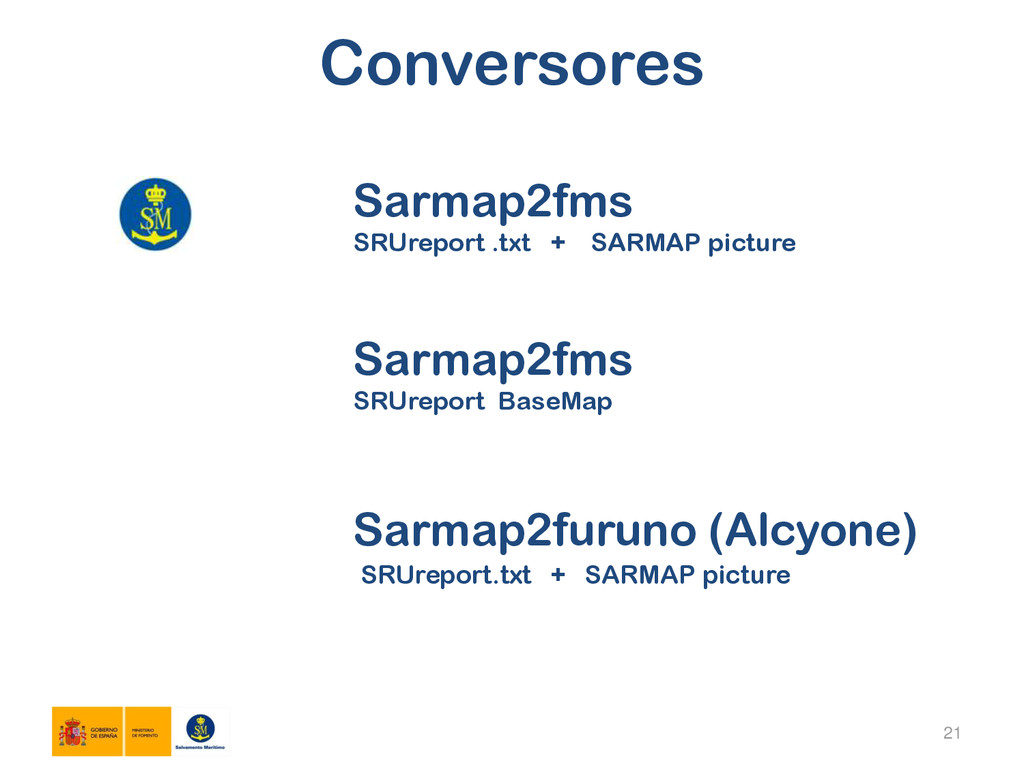

  11. Conversores 21 Sarmap2fms SRUreport .txt + SARMAP picture Sarmap2fms SRUreport

    BaseMap Sarmap2furuno (Alcyone) SRUreport.txt + SARMAP picture
