1. IP化する放送技術と導入事例 伊藤 正史 株式会社フジテレビジョン 技術局 技術開発部 副部長 送 出 系 の I P 化 と ネ ッ ト サ ー ビ ス 配 信 シ ス テ ム と の 連 携
2. 「送出系の IP 化」 は 「宝の山」？ 2
3. 自己紹介 • 伊藤 正史（まいとう） • 浜松市出身 43歳 • フルスタック • 技術開発＆標準化 • 放送通信連携 • 動画配信 • 視聴データ 3

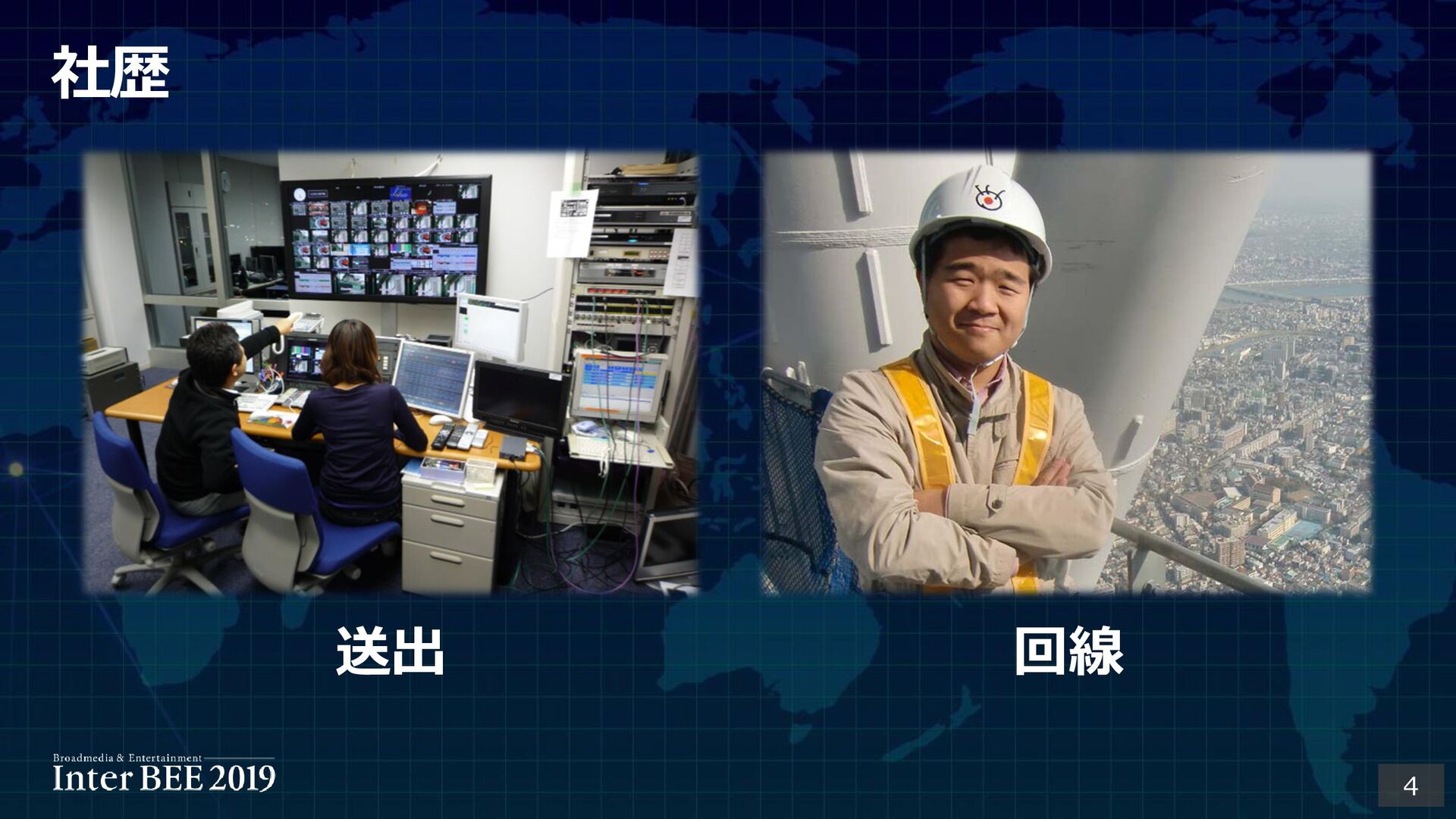

4. 社歴 送出 回線 4

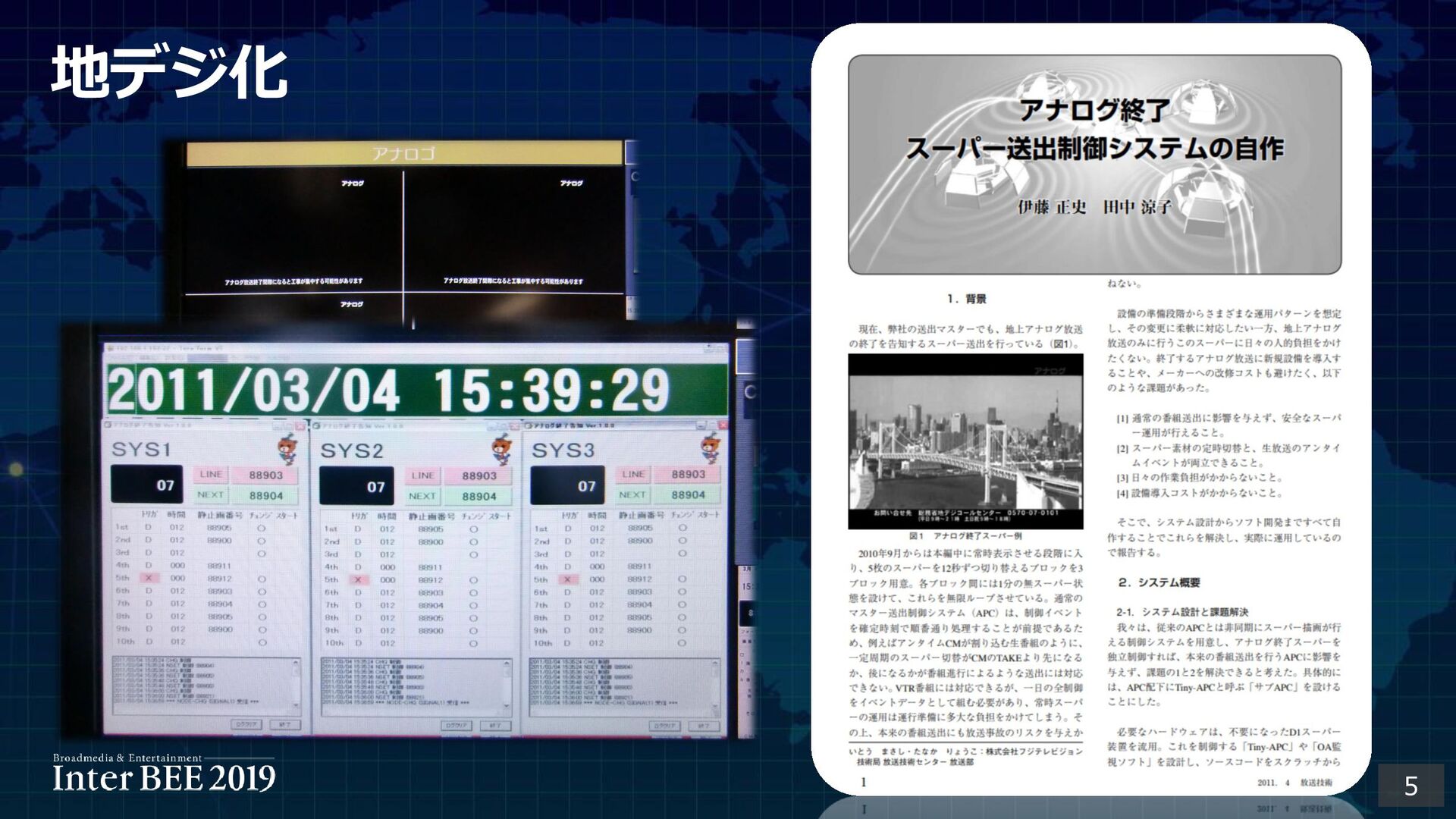

5. 地デジ化 5

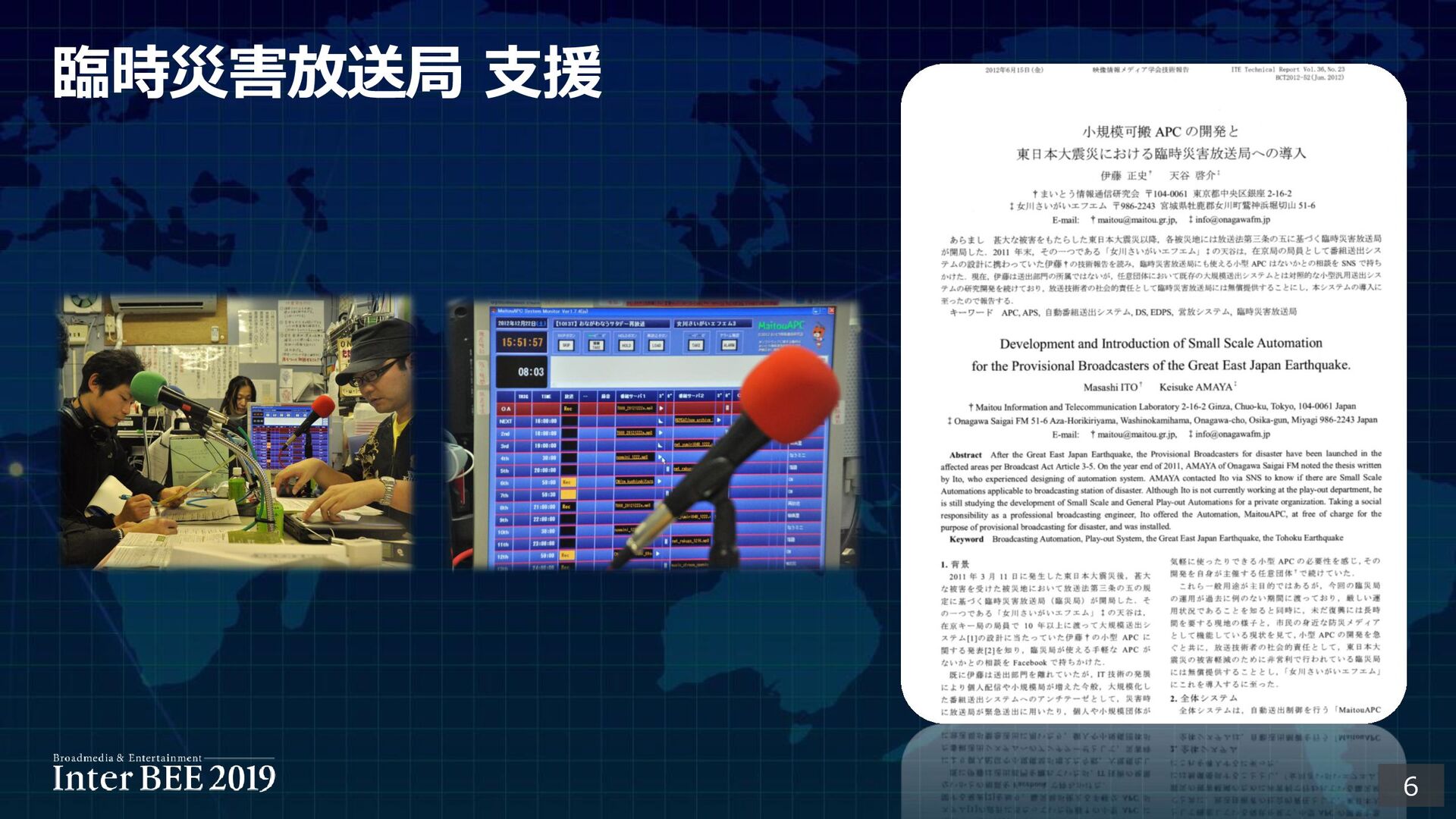

6. 臨時災害放送局 支援 6

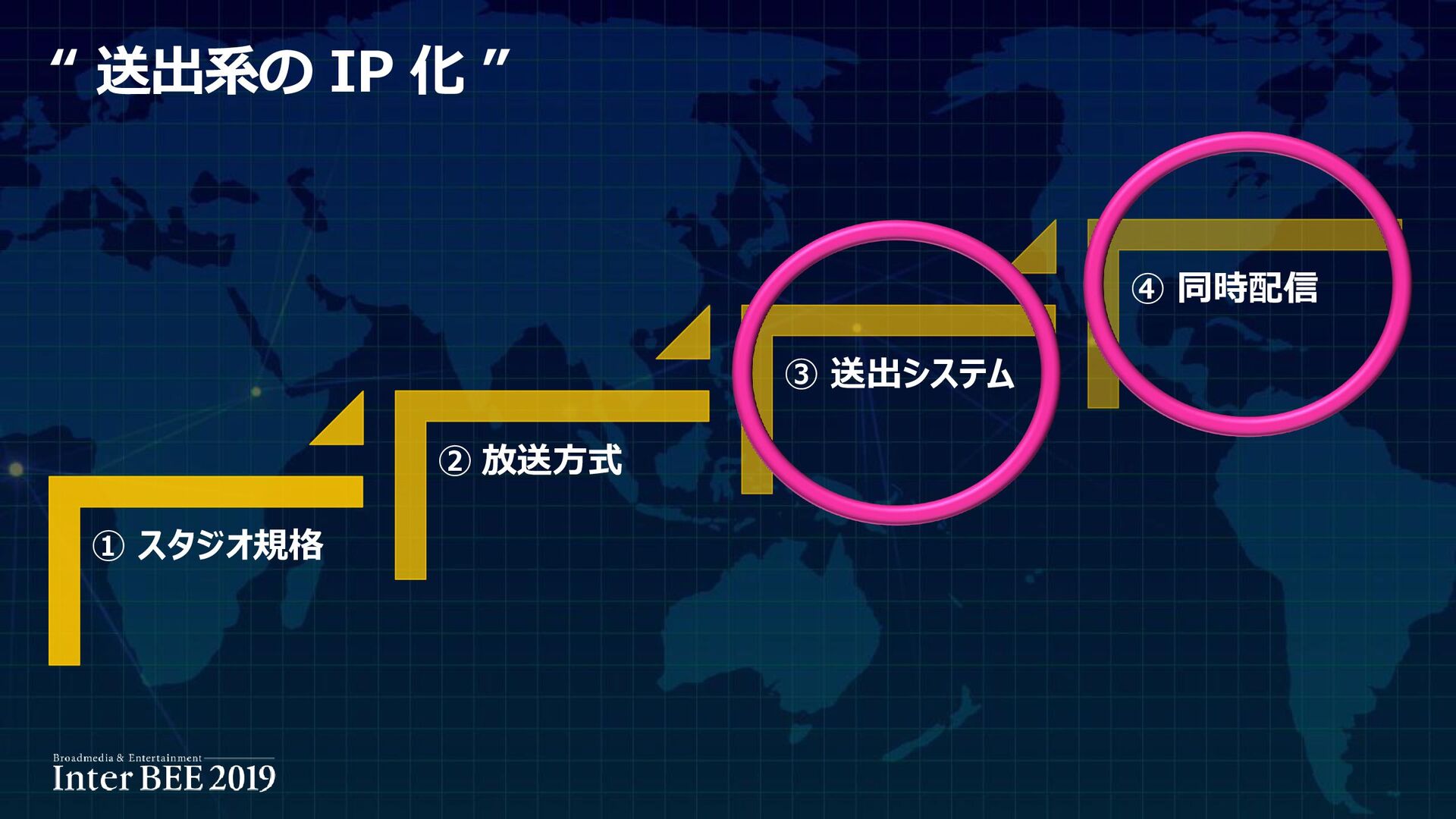

8. “ 送出系の IP 化 ” ① スタジオ規格 ② 放送方式 ③ 送出システム ④ 同時配信

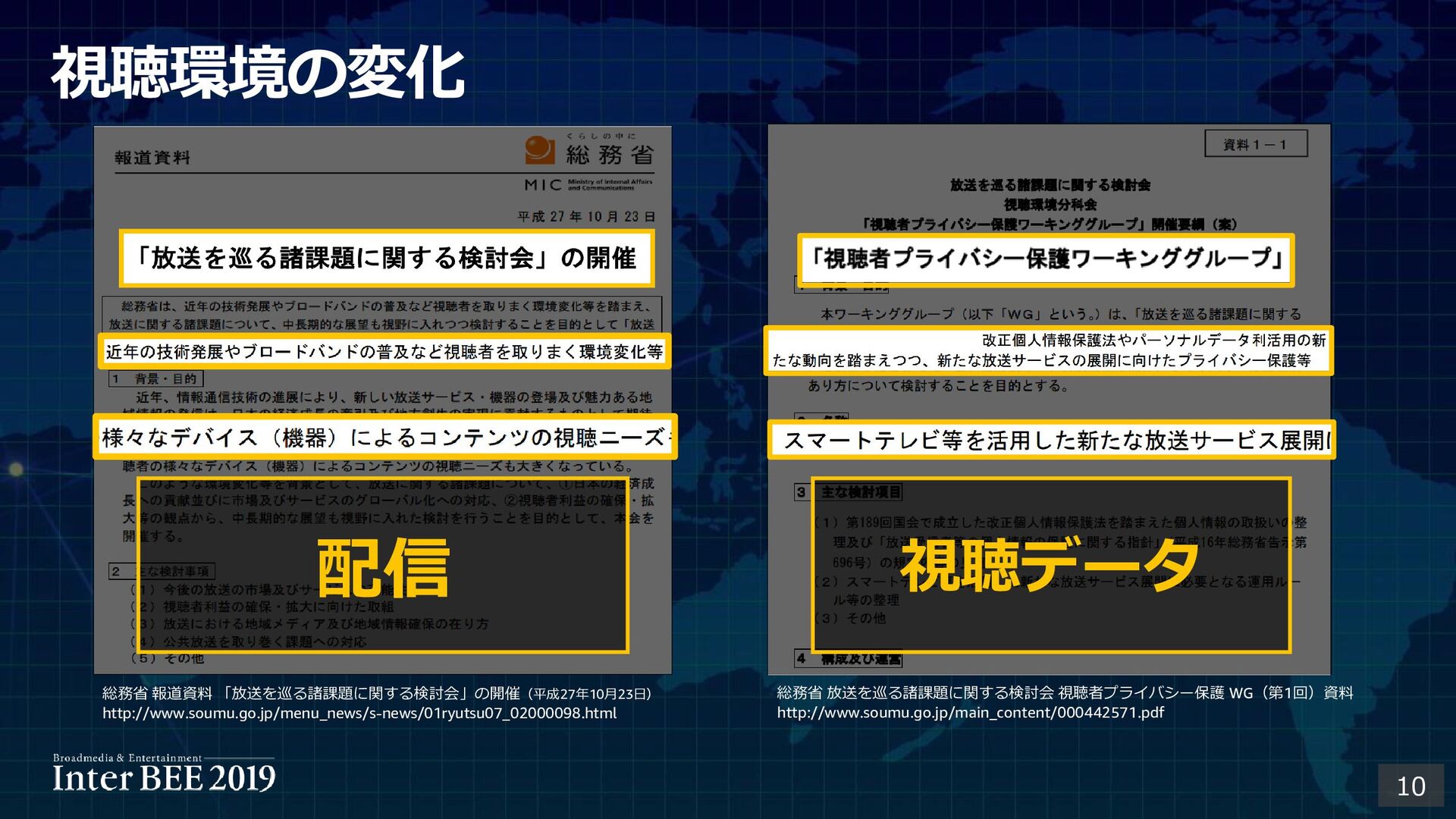

10. 視聴環境の変化 配信 視聴データ 総務省 報道資料 「放送を巡る諸課題に関する検討会」の開催（平成27年10月23日） http://www.soumu.go.jp/menu_news/s-news/01ryutsu07_02000098.html 総務省 放送を巡る諸課題に関する検討会 視聴者プライバシー保護 WG（第1回）資料 http://www.soumu.go.jp/main_content/000442571.pdf 10
11. ATSC3.0 Bootcamp （May 7, 2014） 2014年段階の技術要件に 既に Audience Measurement や Advanced Advertising が入っていた 11

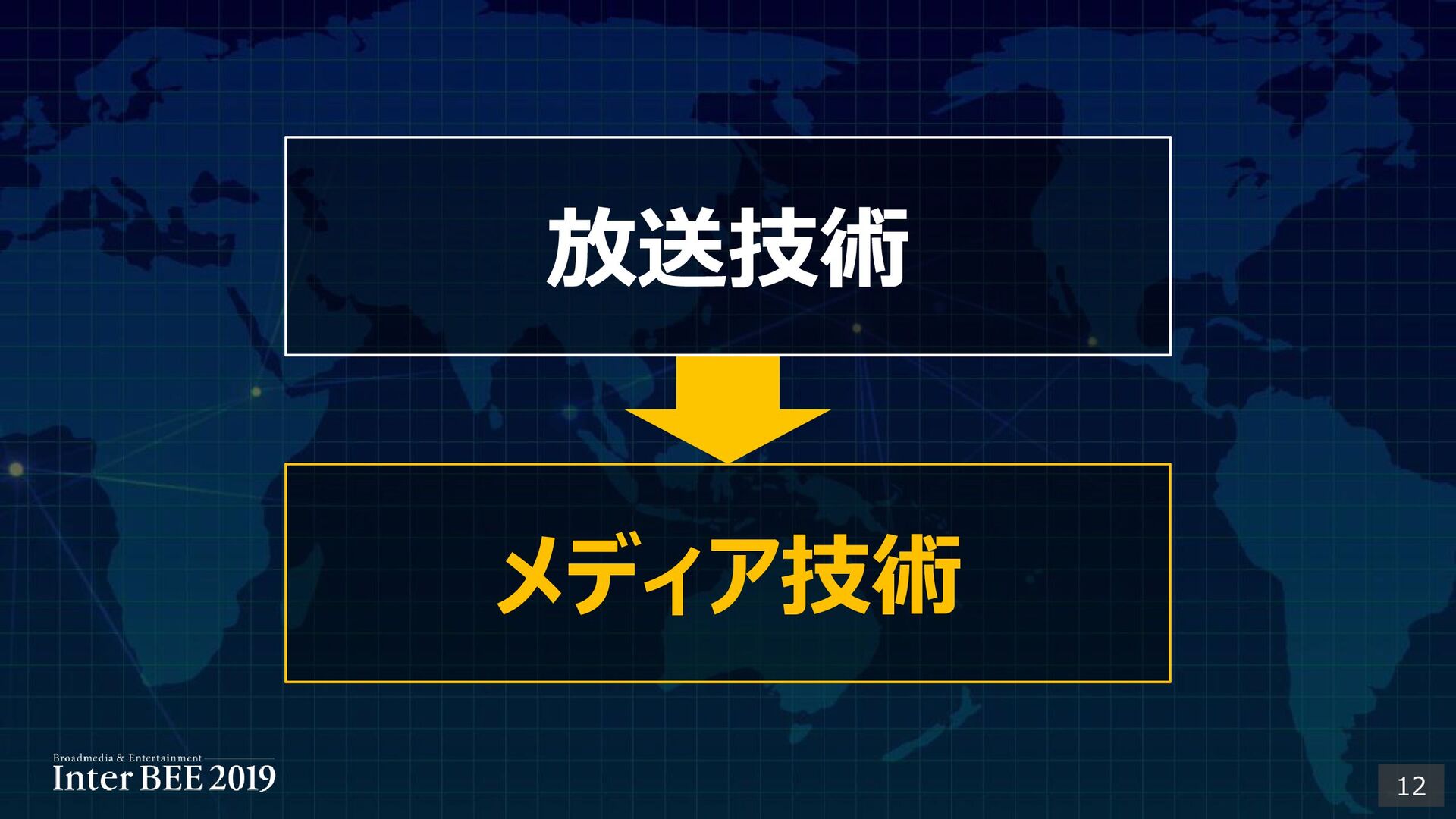

12. メディア技術 放送技術 12
13. アウトライン 背景 1.ネット同時配信技術 2.放送配信 自動連携システム 3.放送サービス高度化 まとめ 13
14. ネット同時配信技術 14

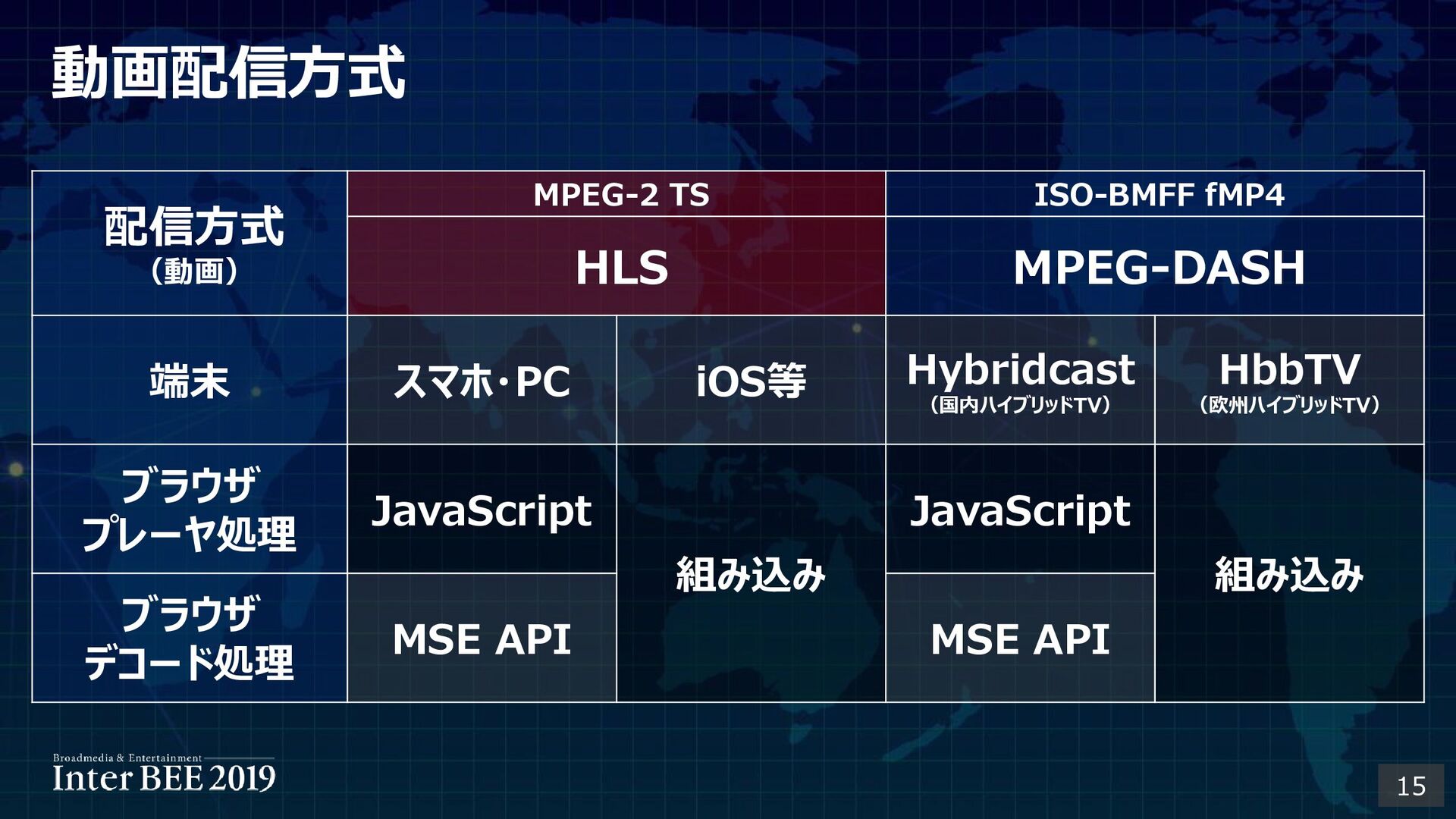

15. 動画配信方式 配信方式 （動画） MPEG-2 TS ISO-BMFF fMP4 HLS MPEG-DASH 端末 スマホ・PC iOS等 Hybridcast （国内ハイブリッドTV） HbbTV （欧州ハイブリッドTV） ブラウザ プレーヤ処理 JavaScript 組み込み JavaScript 組み込み ブラウザ デコード処理 MSE API MSE API 15

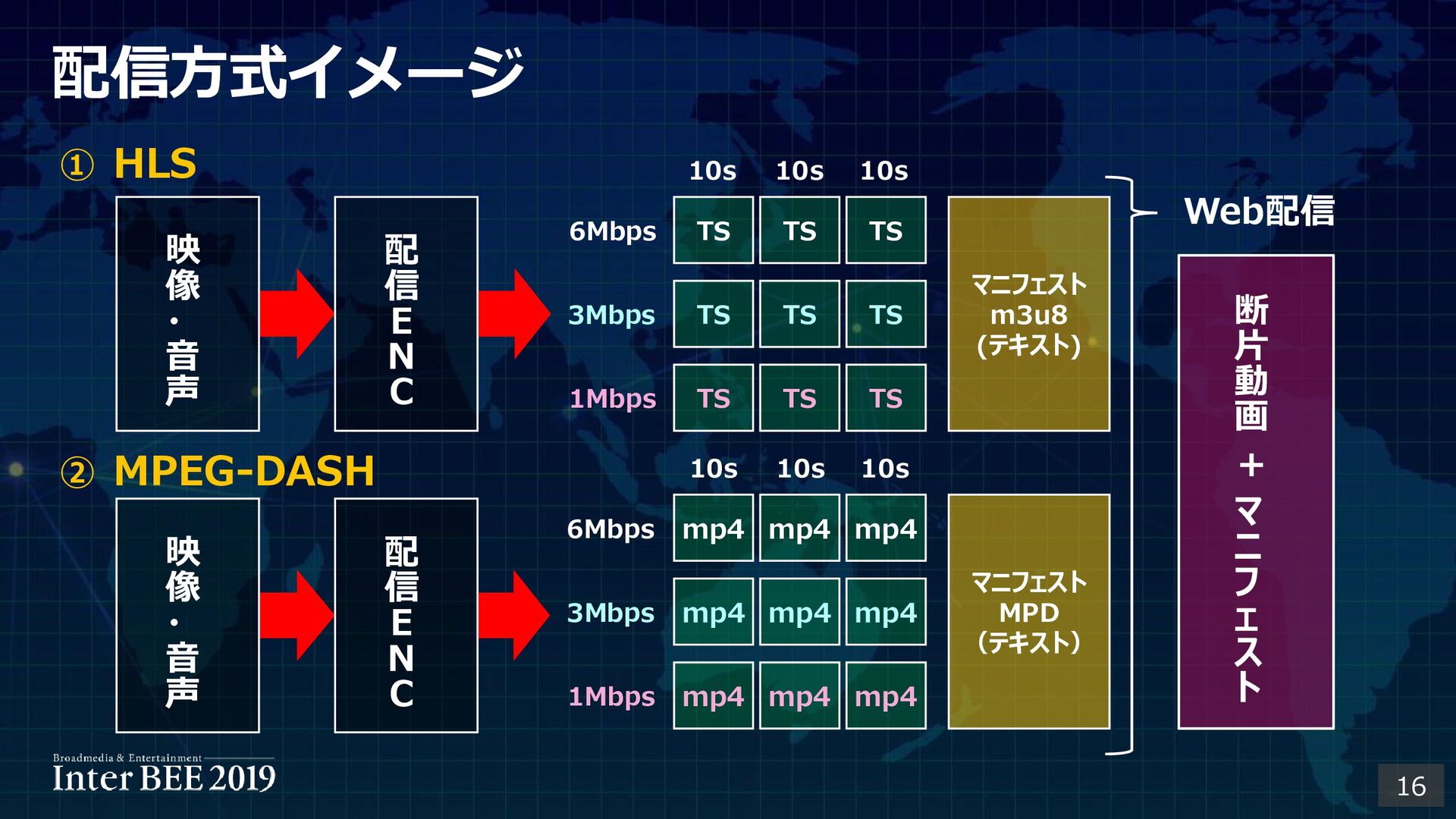

16. 配信方式イメージ ① HLS ② MPEG-DASH TS TS TS TS TS TS TS TS TS 6Mbps 3Mbps 1Mbps マニフェスト m3u8 (テキスト) mp4 mp4 mp4 mp4 mp4 mp4 mp4 mp4 mp4 6Mbps 3Mbps 1Mbps マニフェスト MPD （テキスト） Web配信 断 片 動 画 ＋ マ ニ フ ェ ス ト 映 像 ・ 音 声 配 信 Ｅ Ｎ Ｃ 10s 10s 10s 10s 10s 10s 配 信 Ｅ Ｎ Ｃ 映 像 ・ 音 声 16

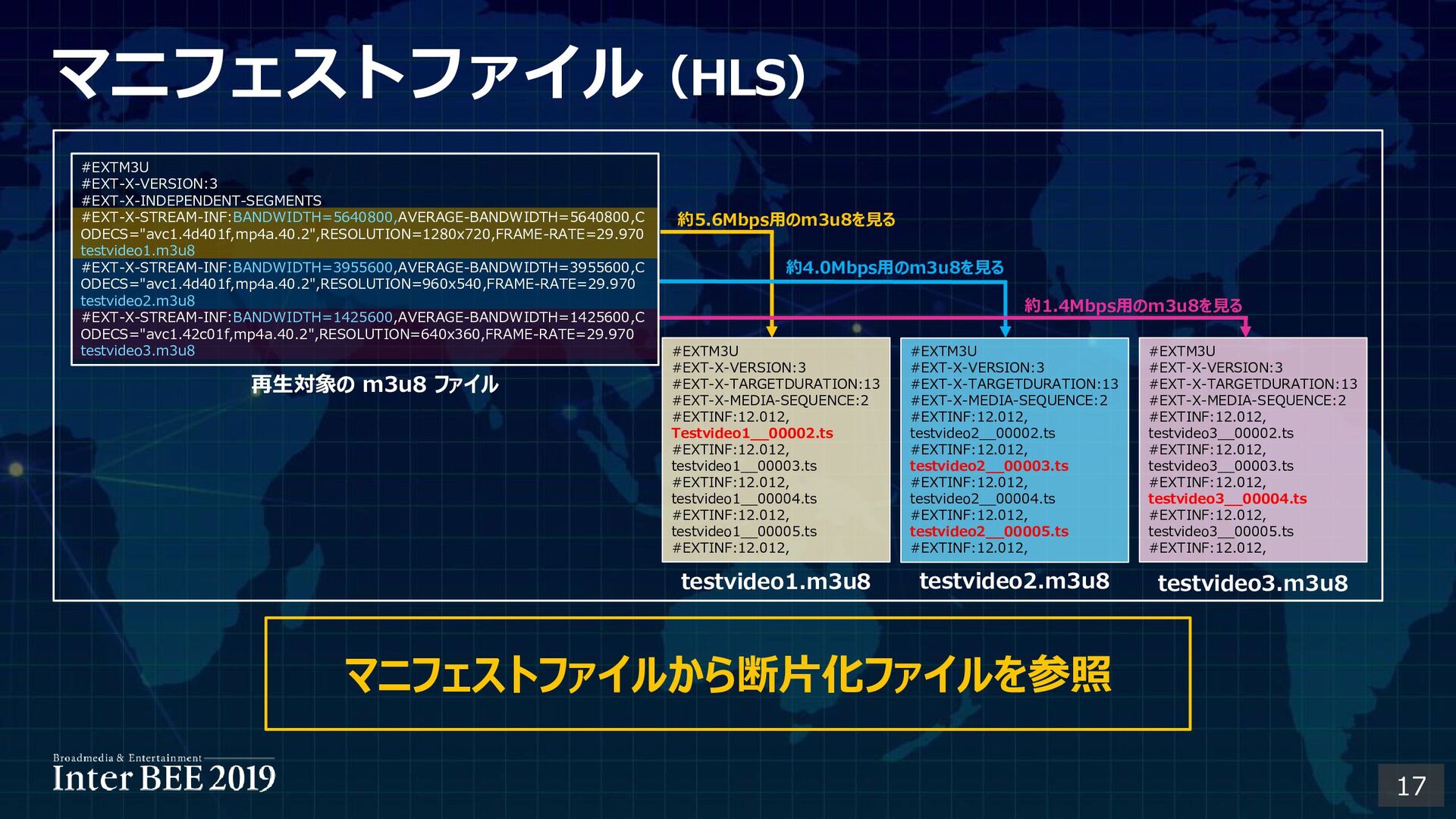

17. マニフェストファイル（HLS） 約4.0Mbps用のm3u8を見る 約5.6Mbps用のm3u8を見る 再生対象の m3u8 ファイル #EXTM3U #EXT-X-VERSION:3 #EXT-X-TARGETDURATION:13 #EXT-X-MEDIA-SEQUENCE:2 #EXTINF:12.012, testvideo3__00002.ts #EXTINF:12.012, testvideo3__00003.ts #EXTINF:12.012, testvideo3__00004.ts #EXTINF:12.012, testvideo3__00005.ts #EXTINF:12.012, #EXTM3U #EXT-X-VERSION:3 #EXT-X-TARGETDURATION:13 #EXT-X-MEDIA-SEQUENCE:2 #EXTINF:12.012, testvideo2__00002.ts #EXTINF:12.012, testvideo2__00003.ts #EXTINF:12.012, testvideo2__00004.ts #EXTINF:12.012, testvideo2__00005.ts #EXTINF:12.012, #EXTM3U #EXT-X-VERSION:3 #EXT-X-TARGETDURATION:13 #EXT-X-MEDIA-SEQUENCE:2 #EXTINF:12.012, Testvideo1__00002.ts #EXTINF:12.012, testvideo1__00003.ts #EXTINF:12.012, testvideo1__00004.ts #EXTINF:12.012, testvideo1__00005.ts #EXTINF:12.012, 約1.4Mbps用のm3u8を見る testvideo1.m3u8 testvideo2.m3u8 testvideo3.m3u8 #EXTM3U #EXT-X-VERSION:3 #EXT-X-INDEPENDENT-SEGMENTS #EXT-X-STREAM-INF:BANDWIDTH=5640800,AVERAGE-BANDWIDTH=5640800,C ODECS="avc1.4d401f,mp4a.40.2",RESOLUTION=1280x720,FRAME-RATE=29.970 testvideo1.m3u8 #EXT-X-STREAM-INF:BANDWIDTH=3955600,AVERAGE-BANDWIDTH=3955600,C ODECS="avc1.4d401f,mp4a.40.2",RESOLUTION=960x540,FRAME-RATE=29.970 testvideo2.m3u8 #EXT-X-STREAM-INF:BANDWIDTH=1425600,AVERAGE-BANDWIDTH=1425600,C ODECS="avc1.42c01f,mp4a.40.2",RESOLUTION=640x360,FRAME-RATE=29.970 testvideo3.m3u8 マニフェストファイルから断片化ファイルを参照 17

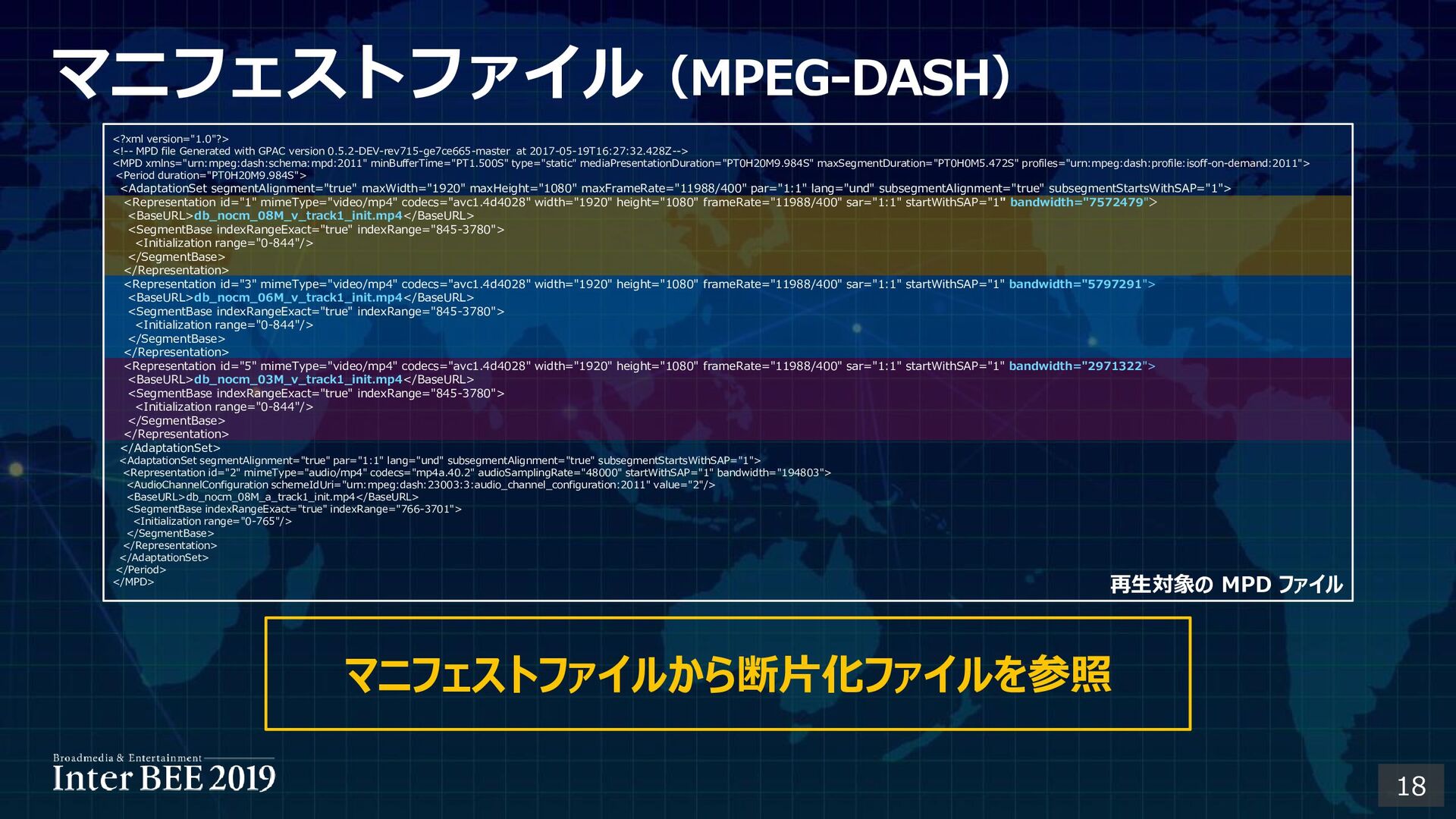

18. マニフェストファイル（MPEG-DASH） <?xml version="1.0"?> <!-- MPD file Generated with GPAC version 0.5.2-DEV-rev715-ge7ce665-master at 2017-05-19T16:27:32.428Z--> <MPD xmlns="urn:mpeg:dash:schema:mpd:2011" minBufferTime="PT1.500S" type="static" mediaPresentationDuration="PT0H20M9.984S" maxSegmentDuration="PT0H0M5.472S" profiles="urn:mpeg:dash:profile:isoff-on-demand:2011"> <Period duration="PT0H20M9.984S"> <AdaptationSet segmentAlignment="true" maxWidth="1920" maxHeight="1080" maxFrameRate="11988/400" par="1:1" lang="und" subsegmentAlignment="true" subsegmentStartsWithSAP="1"> <Representation id="1" mimeType="video/mp4" codecs="avc1.4d4028" width="1920" height="1080" frameRate="11988/400" sar="1:1" startWithSAP="1" bandwidth="7572479"＞ <BaseURL>db_nocm_08M_v_track1_init.mp4</BaseURL> <SegmentBase indexRangeExact="true" indexRange="845-3780"> <Initialization range="0-844"/> </SegmentBase> </Representation> <Representation id="3" mimeType="video/mp4" codecs="avc1.4d4028" width="1920" height="1080" frameRate="11988/400" sar="1:1" startWithSAP="1" bandwidth="5797291"> <BaseURL>db_nocm_06M_v_track1_init.mp4</BaseURL> <SegmentBase indexRangeExact="true" indexRange="845-3780"> <Initialization range="0-844"/> </SegmentBase> </Representation> <Representation id="5" mimeType="video/mp4" codecs="avc1.4d4028" width="1920" height="1080" frameRate="11988/400" sar="1:1" startWithSAP="1" bandwidth="2971322"> <BaseURL>db_nocm_03M_v_track1_init.mp4</BaseURL> <SegmentBase indexRangeExact="true" indexRange="845-3780"> <Initialization range="0-844"/> </SegmentBase> </Representation> </AdaptationSet> <AdaptationSet segmentAlignment="true" par="1:1" lang="und" subsegmentAlignment="true" subsegmentStartsWithSAP="1"> <Representation id="2" mimeType="audio/mp4" codecs="mp4a.40.2" audioSamplingRate="48000" startWithSAP="1" bandwidth="194803"> <AudioChannelConfiguration schemeIdUri="urn:mpeg:dash:23003:3:audio_channel_configuration:2011" value="2"/> <BaseURL>db_nocm_08M_a_track1_init.mp4</BaseURL> <SegmentBase indexRangeExact="true" indexRange="766-3701"> <Initialization range="0-765"/> </SegmentBase> </Representation> </AdaptationSet> </Period> </MPD> 再生対象の MPD ファイル マニフェストファイルから断片化ファイルを参照 18
19. 広告挿入イメージ ライブ配信の広告挿入は CSAI から SSAI へ 再生端末 クライアントサイド 広告挿入（CSAI） CM MP4 本編 TS マニフェスト m3u8 サーバサイド 広告挿入（SSAI） 再生端末 一本化 m3u8 CM TS CM MP4 本編 TS 本編 m3u8 素直に m3u8 を再生しても アドは入らない 19

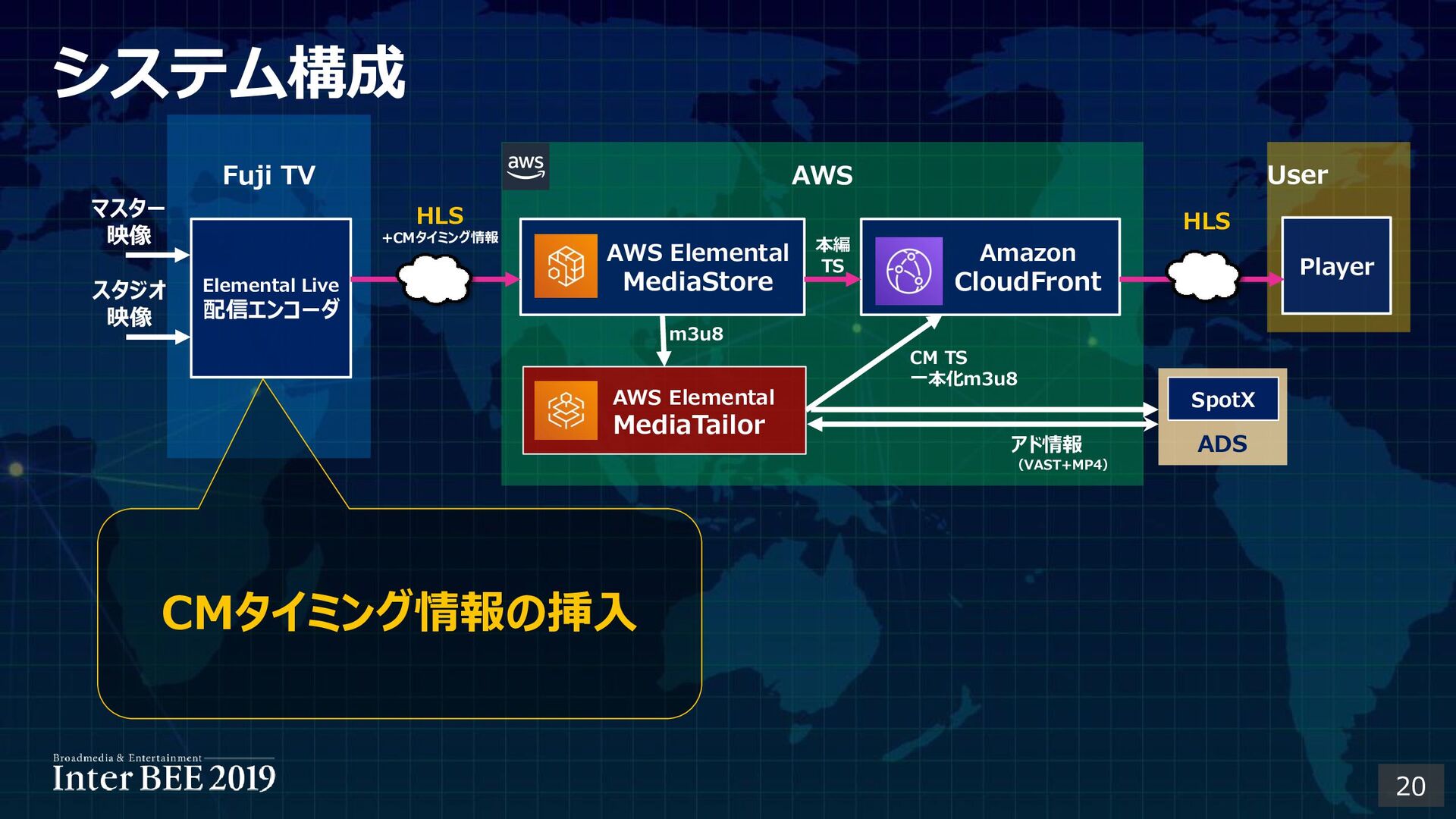

20. システム構成 本編 TS CM TS 一本化m3u8 アド情報 （VAST+MP4） SpotX ADS AWS Elemental MediaTailor 20 AWS Elemental MediaStore Elemental Live 配信エンコーダ マスター 映像 Fuji TV HLS +CMタイミング情報 Amazon CloudFront Player HLS User AWS m3u8 スタジオ 映像 CMタイミング情報の挿入

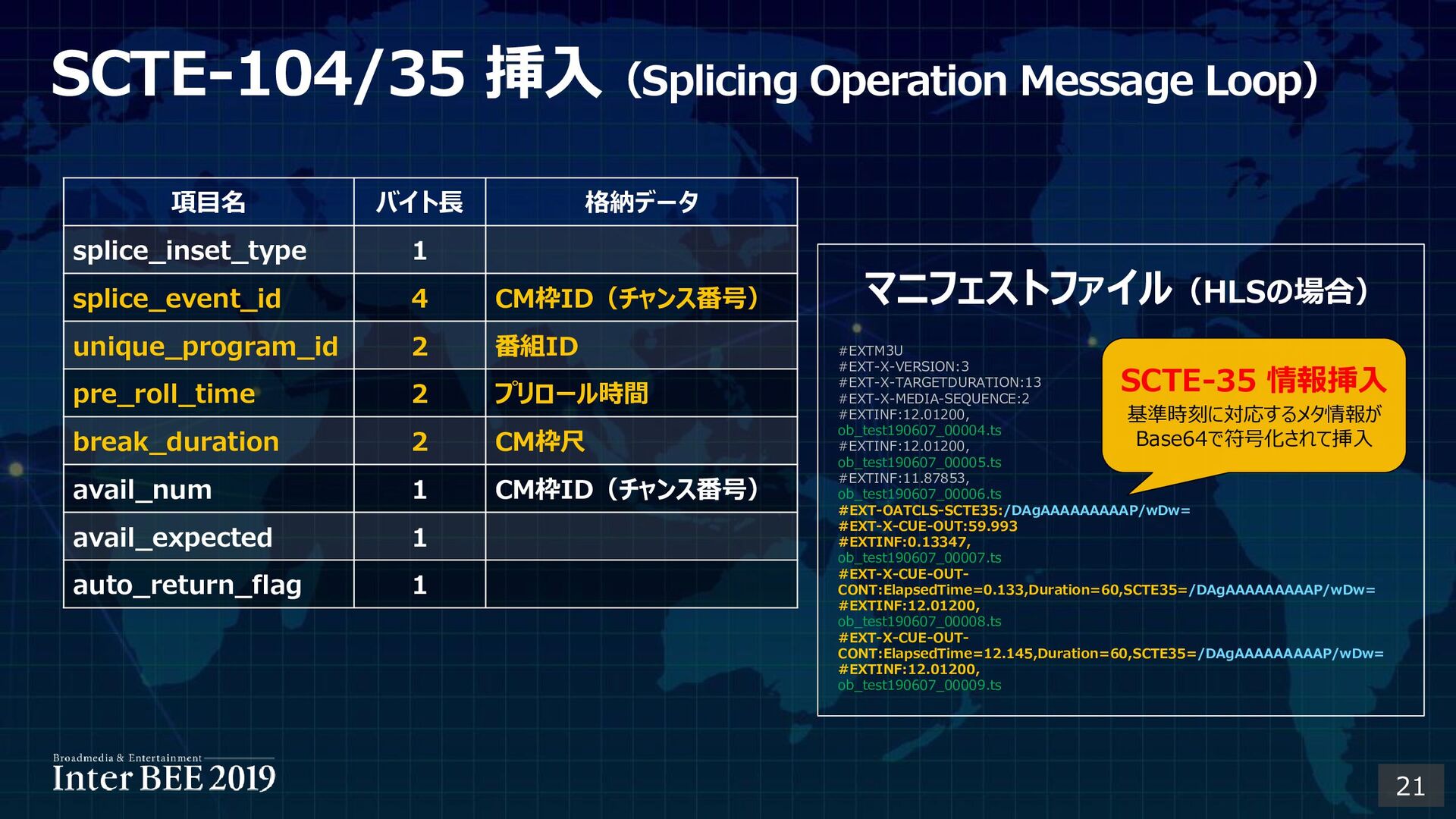

21. 項目名 バイト長 格納データ splice_inset_type 1 splice_event_id 4 CM枠ID（チャンス番号） unique_program_id 2 番組ID pre_roll_time 2 プリロール時間 break_duration 2 CM枠尺 avail_num 1 CM枠ID（チャンス番号） avail_expected 1 auto_return_flag 1 SCTE-104/35 挿入（Splicing Operation Message Loop） マニフェストファイル（HLSの場合） #EXTM3U #EXT-X-VERSION:3 #EXT-X-TARGETDURATION:13 #EXT-X-MEDIA-SEQUENCE:2 #EXTINF:12.01200, ob_test190607_00004.ts #EXTINF:12.01200, ob_test190607_00005.ts #EXTINF:11.87853, ob_test190607_00006.ts #EXT-OATCLS-SCTE35:/DAgAAAAAAAAAP/wDw= #EXT-X-CUE-OUT:59.993 #EXTINF:0.13347, ob_test190607_00007.ts #EXT-X-CUE-OUT- CONT:ElapsedTime=0.133,Duration=60,SCTE35=/DAgAAAAAAAAAP/wDw= #EXTINF:12.01200, ob_test190607_00008.ts #EXT-X-CUE-OUT- CONT:ElapsedTime=12.145,Duration=60,SCTE35=/DAgAAAAAAAAAP/wDw= #EXTINF:12.01200, ob_test190607_00009.ts SCTE-35 情報挿入 基準時刻に対応するメタ情報が Base64で符号化されて挿入 21

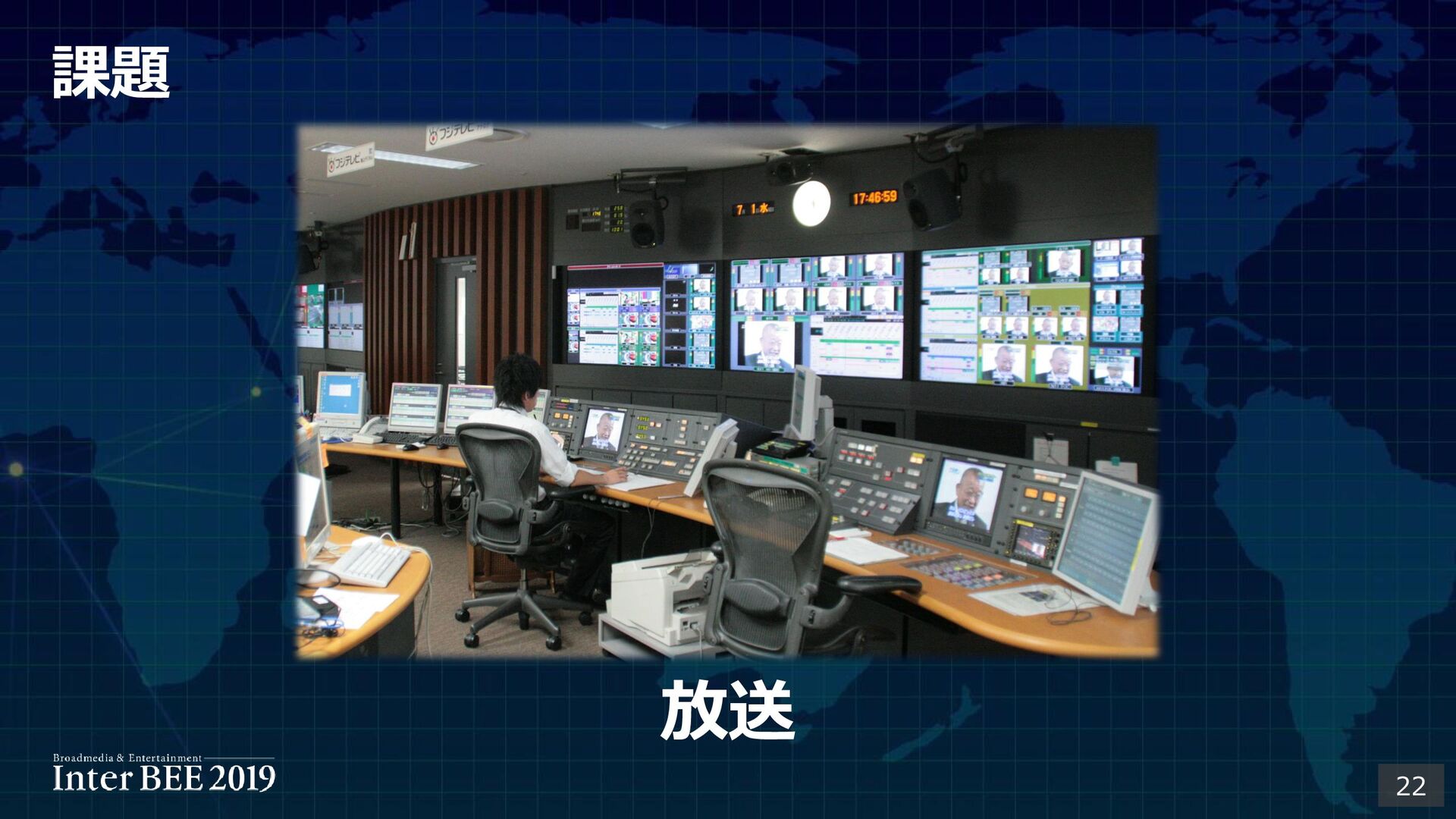

22. 放送 課題 22

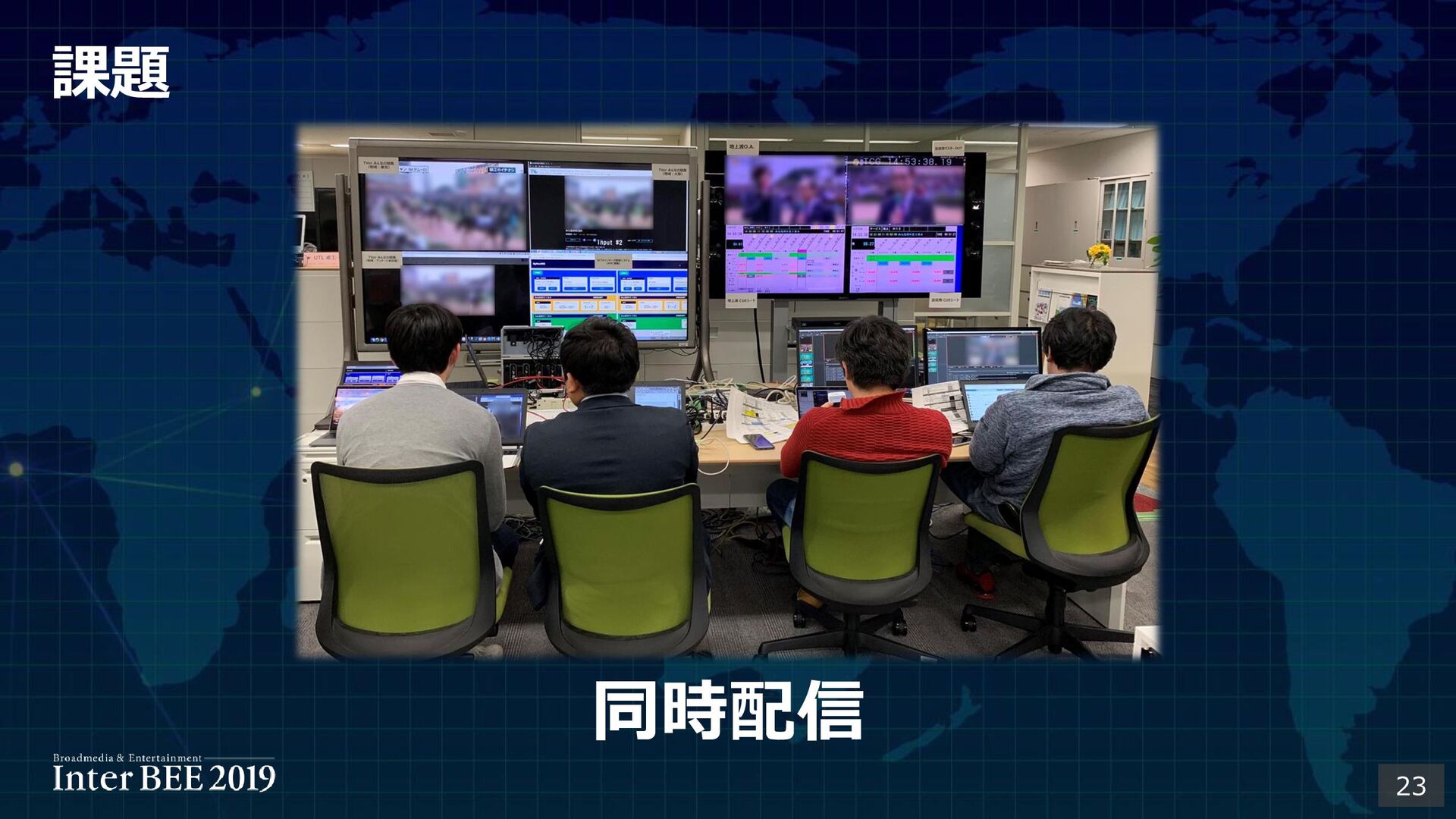

23. 同時配信 課題 23

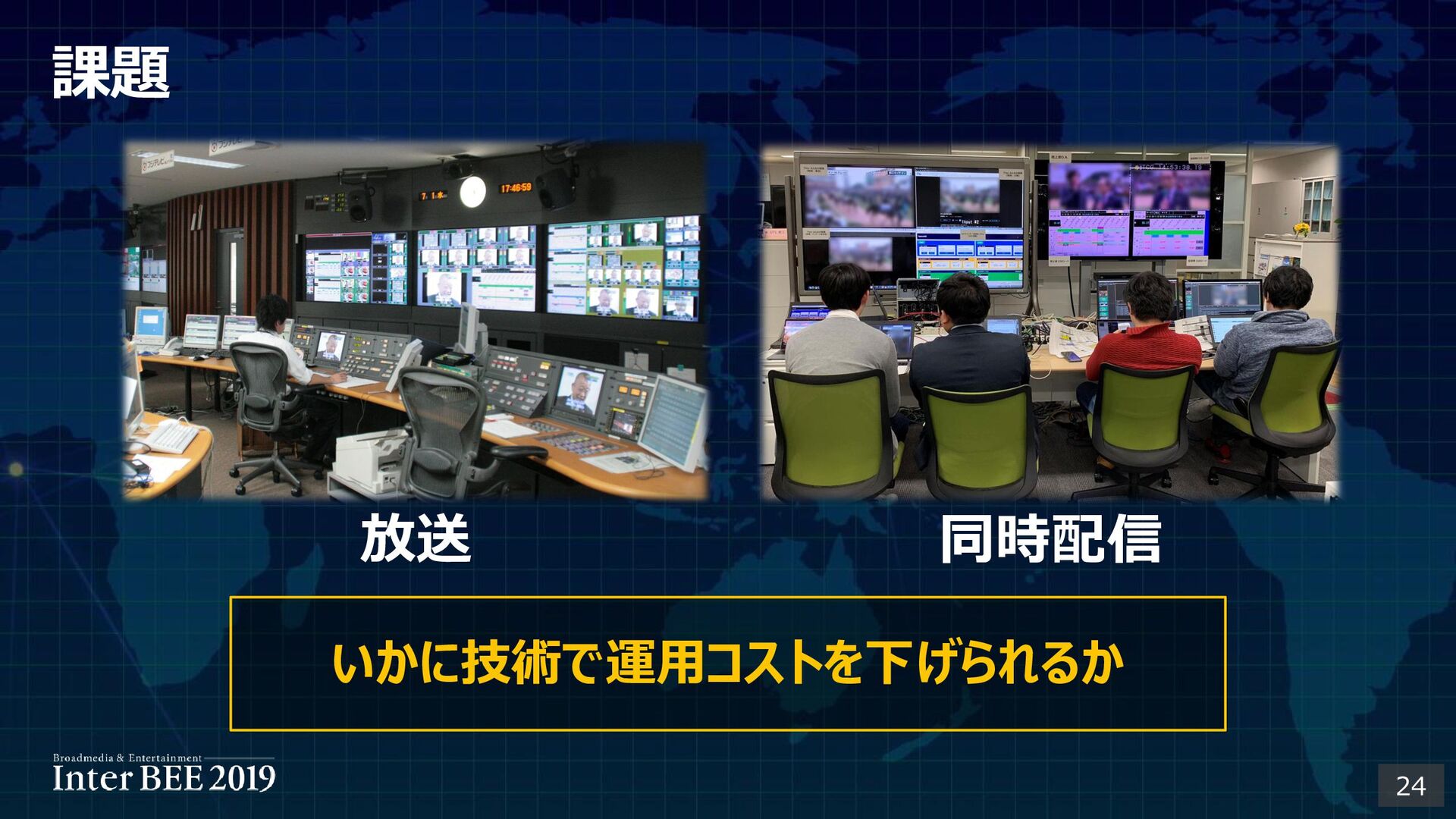

24. 同時配信 放送 いかに技術で運用コストを下げられるか 課題 24
25. 放送・配信 自動連携システム 25

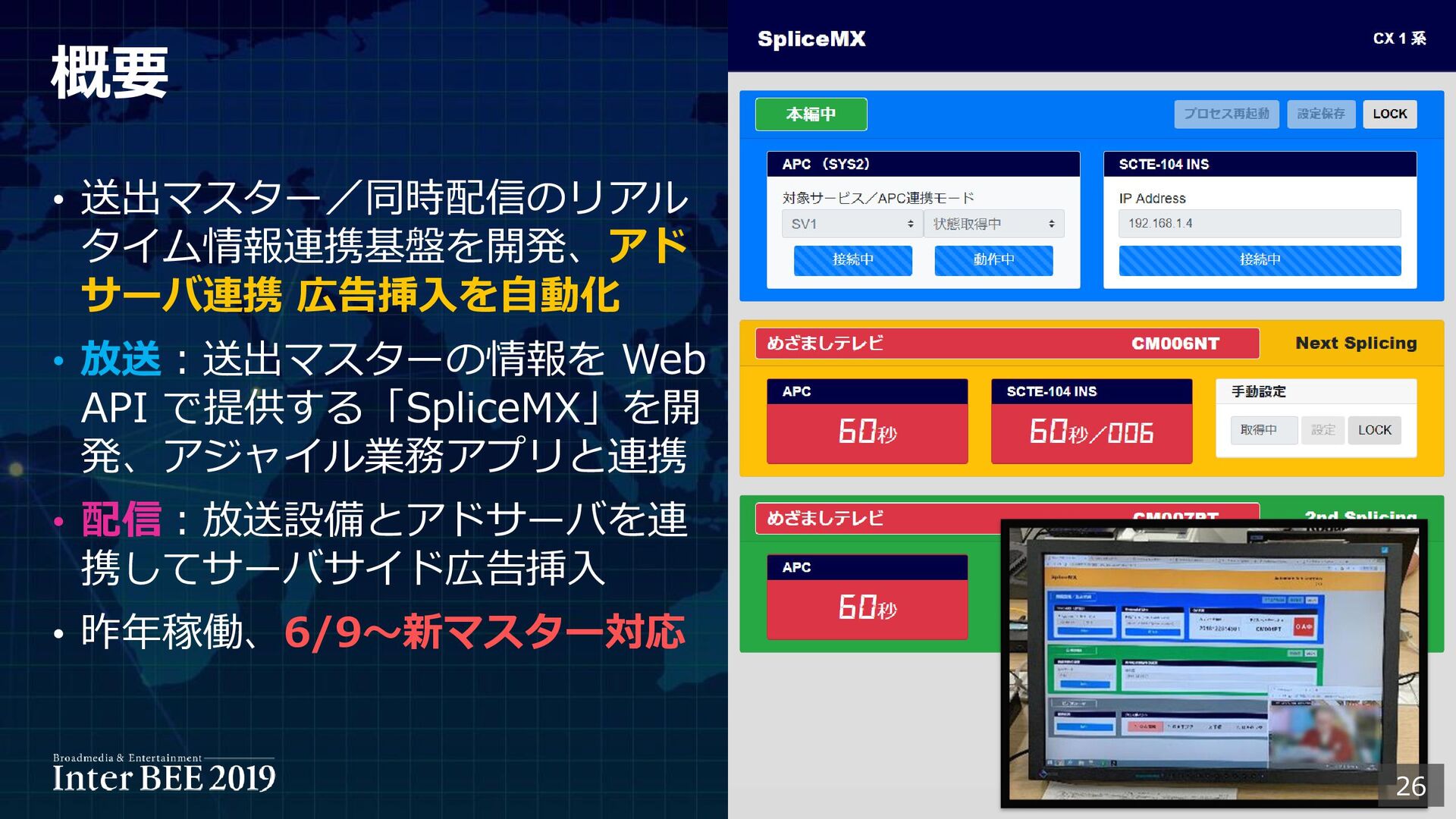

26. 概要 • 送出マスター／同時配信のリアル タイム情報連携基盤を開発、アド サーバ連携 広告挿入を自動化 • 放送：送出マスターの情報を Web API で提供する「SpliceMX」を開 発、アジャイル業務アプリと連携 • 配信：放送設備とアドサーバを連 携してサーバサイド広告挿入 • 昨年稼働、6/9～新マスター対応 26

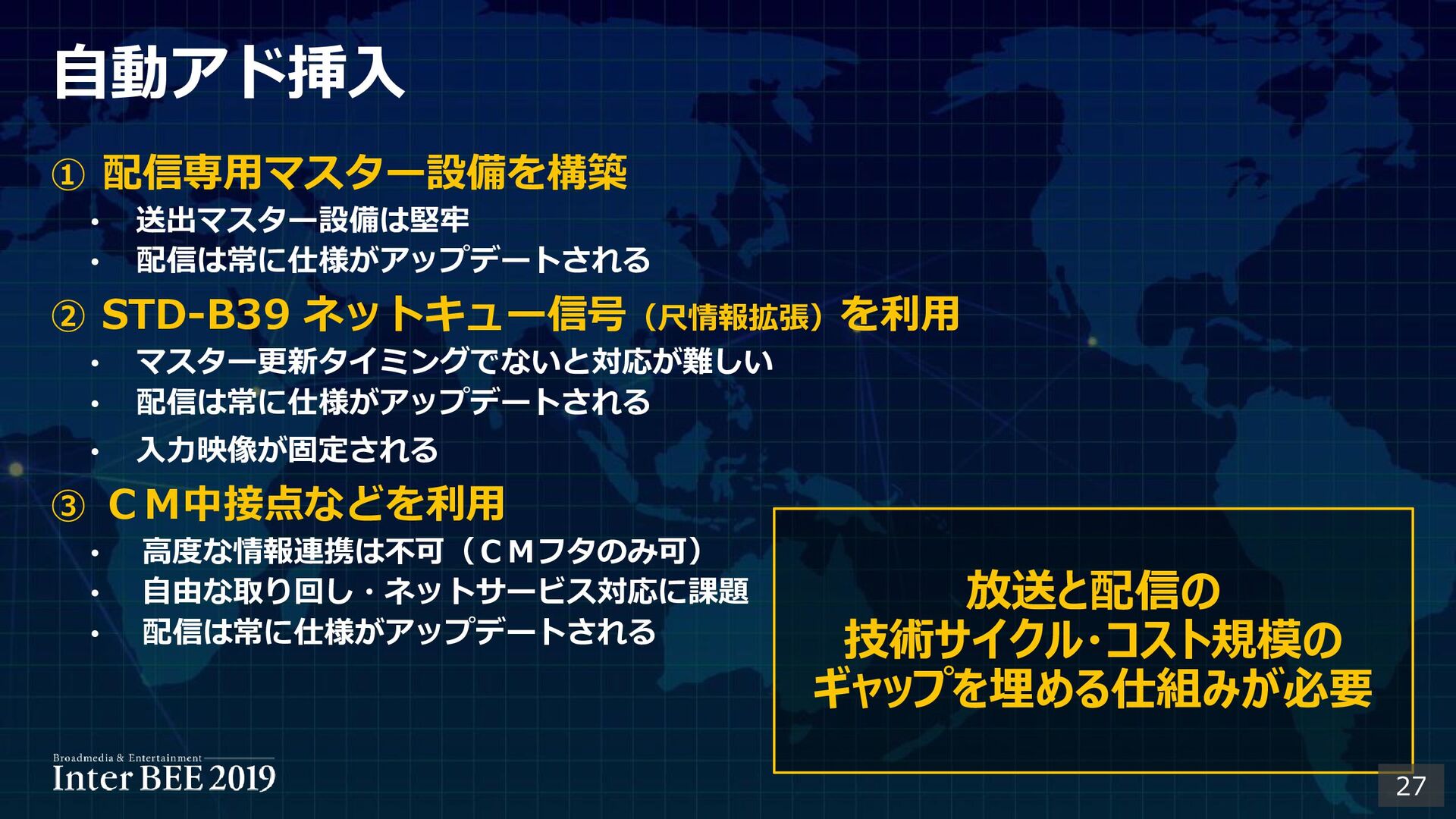

27. 自動アド挿入 ① 配信専用マスター設備を構築 • 送出マスター設備は堅牢 • 配信は常に仕様がアップデートされる ② STD-B39 ネットキュー信号（尺情報拡張）を利用 • マスター更新タイミングでないと対応が難しい • 配信は常に仕様がアップデートされる • 入力映像が固定される ③ ＣＭ中接点などを利用 • 高度な情報連携は不可（ＣＭフタのみ可） • 自由な取り回し・ネットサービス対応に課題 • 配信は常に仕様がアップデートされる 放送と配信の 技術サイクル・コスト規模の ギャップを埋める仕組みが必要 27

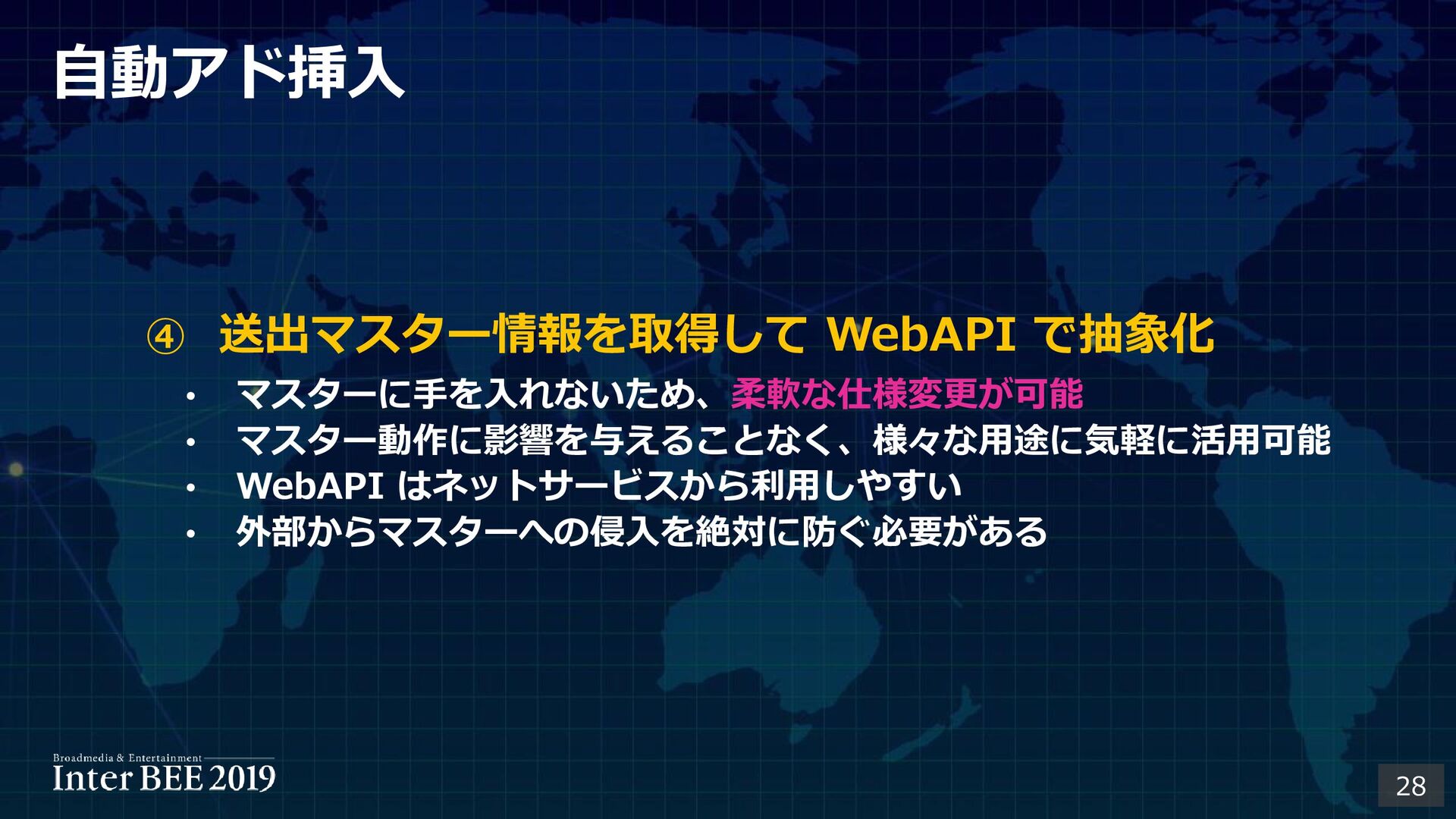

28. 自動アド挿入 ④ 送出マスター情報を取得して WebAPI で抽象化 • マスターに手を入れないため、柔軟な仕様変更が可能 • マスター動作に影響を与えることなく、様々な用途に気軽に活用可能 • WebAPI はネットサービスから利用しやすい • 外部からマスターへの侵入を絶対に防ぐ必要がある 28

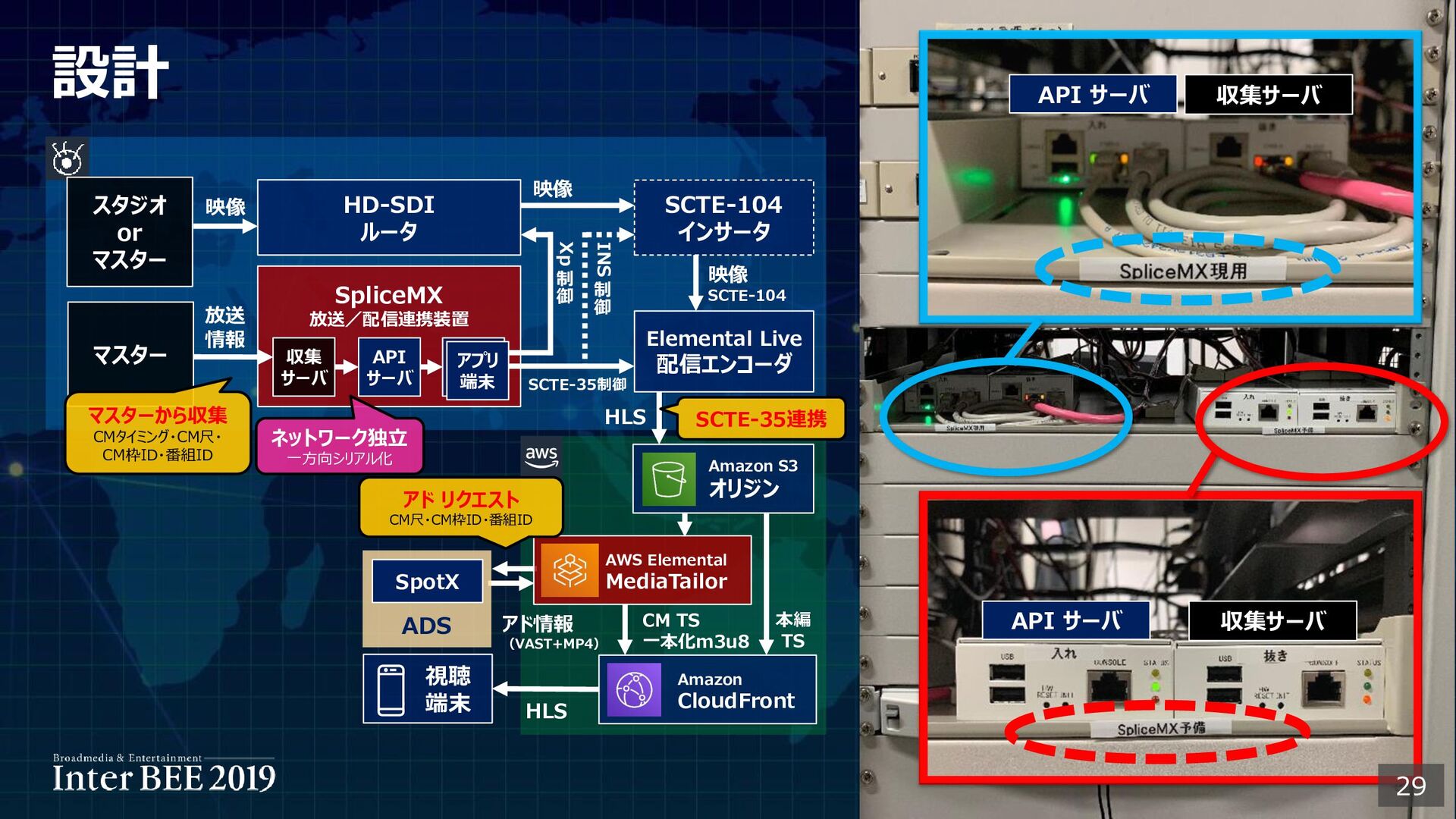

29. 映像 SCTE-104 SpliceMX 放送／配信連携装置 Xp 制 御 設計 マスター Elemental Live 配信エンコーダ SCTE-104 インサータ 収集 サーバ API サーバ アプリ 端末 ネットワーク独立 一方向シリアル化 映像 放送 情報 HD-SDI ルータ INS 制 御 映像 本編 TS Amazon S3 オリジン Amazon CloudFront CM TS 一本化m3u8 視聴 端末 HLS アド情報 （VAST+MP4） SCTE-35連携 マスターから収集 CMタイミング・CM尺・ CM枠ID・番組ID SpotX ADS 収集サーバ API サーバ 収集サーバ API サーバ AWS Elemental MediaTailor アド リクエスト CM尺・CM枠ID・番組ID HLS アプリ 端末 29 SCTE-35制御 スタジオ or マスター

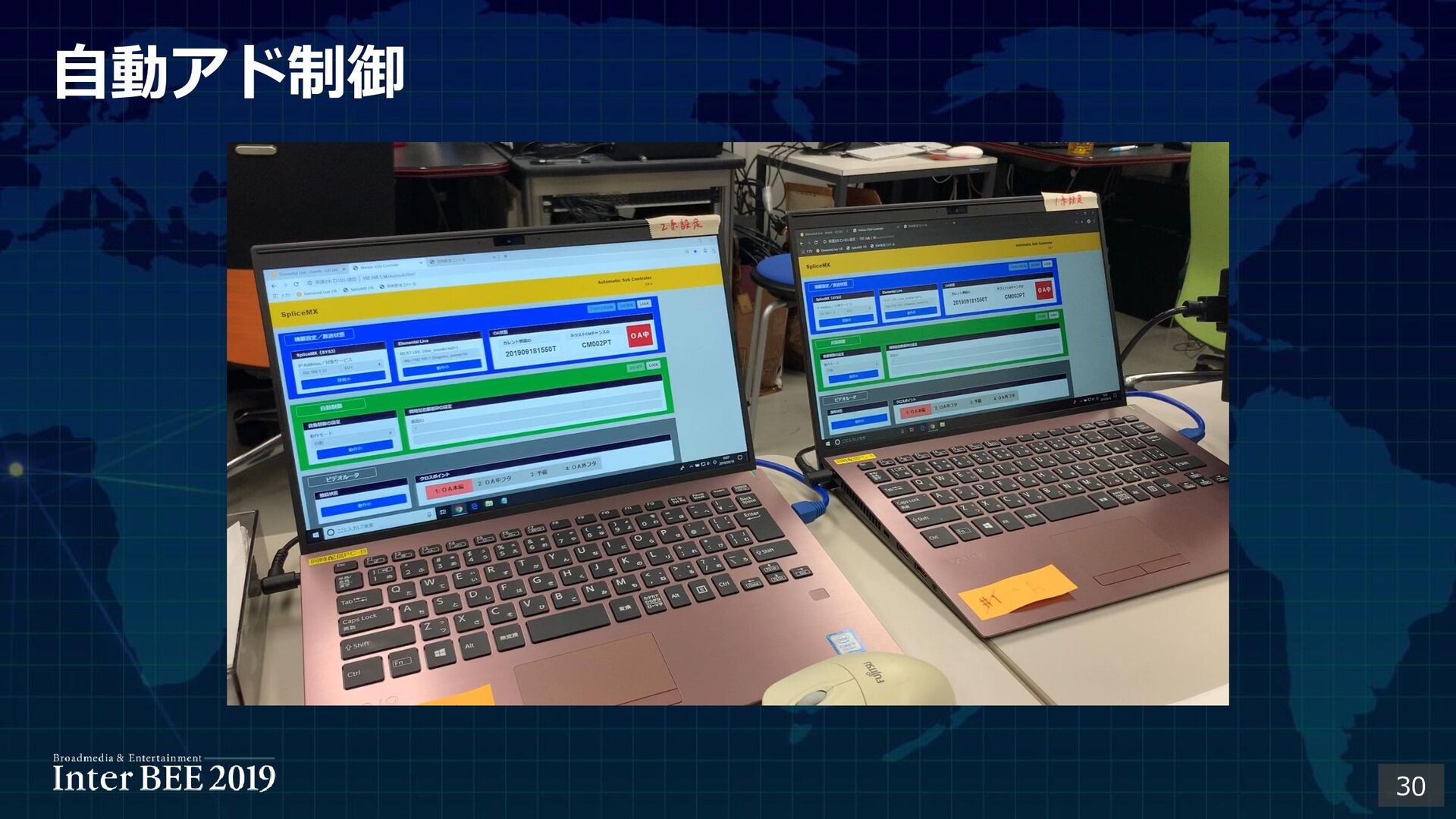

30. 自動アド制御 30
31. 階段延長 自動追従 31

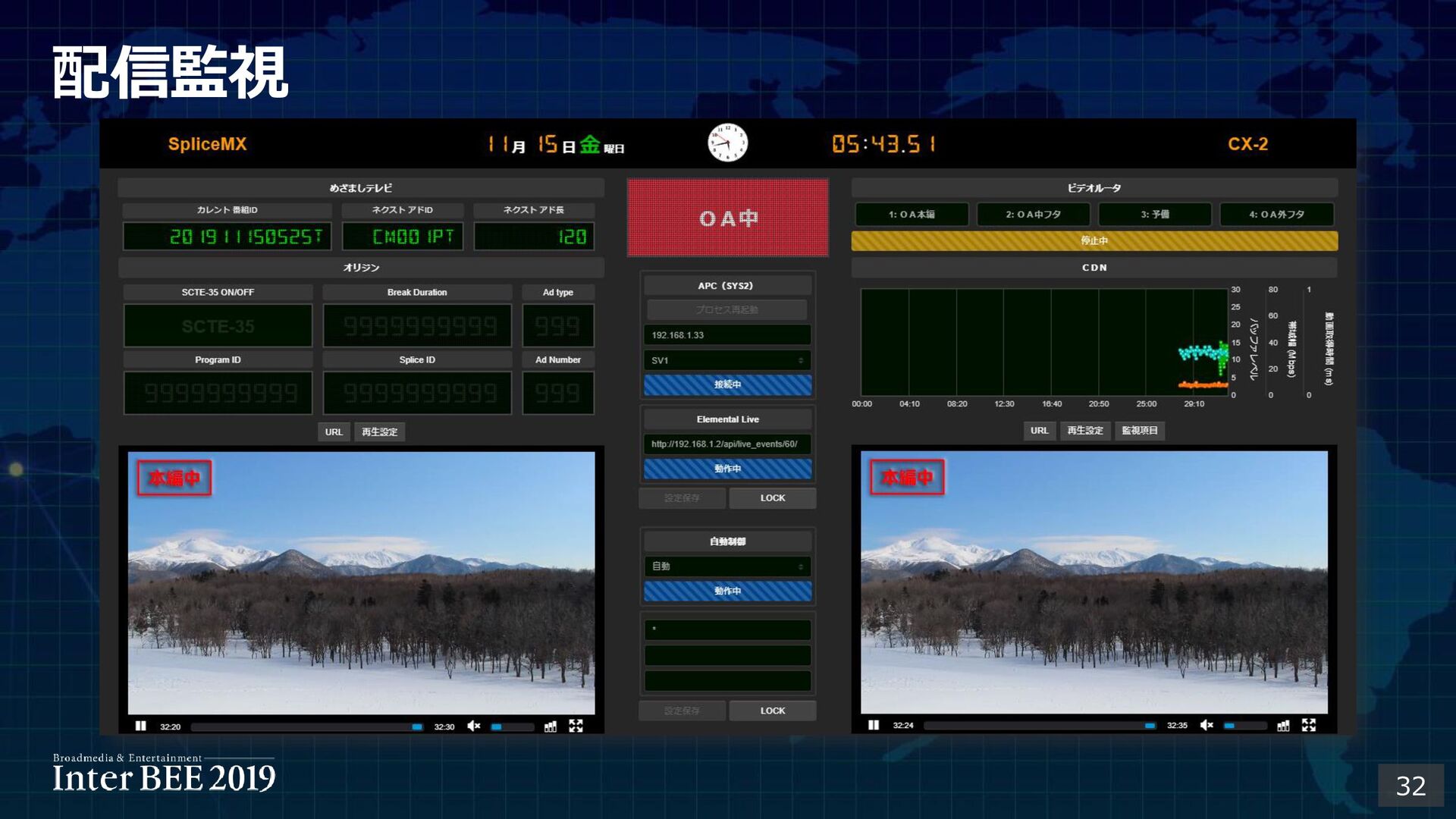

32. 配信監視 32
33. 配信監視 33
34. 汎用化（全国対応） 34
35. FNS 送出設備 FNS 標準マスター （岩手めんこいテレビ） FNS 新標準マスター （テレビ静岡） その他マスター （サガテレビ） 35

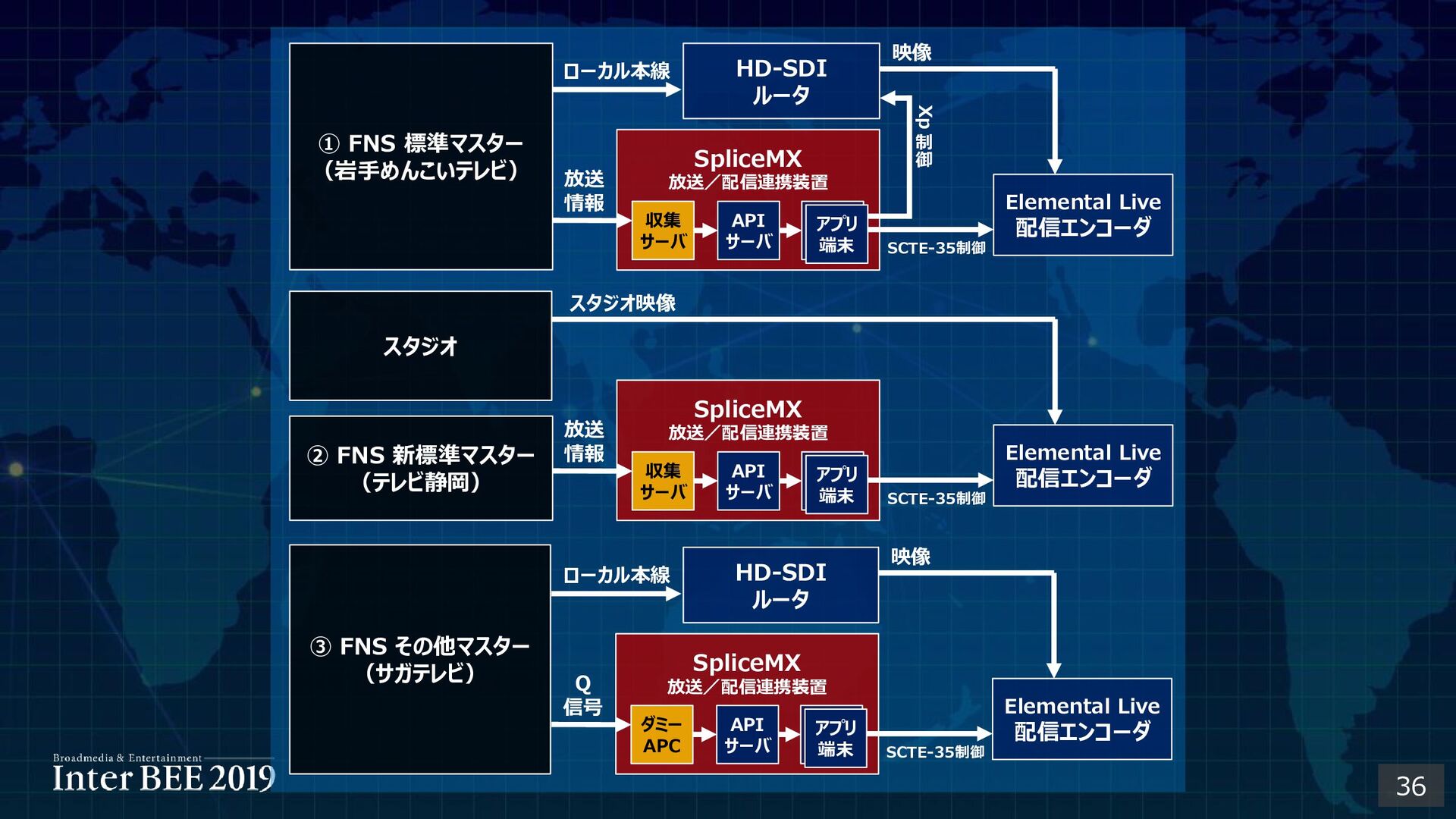

36. SpliceMX 放送／配信連携装置 Xp 制 御 ① FNS 標準マスター （岩手めんこいテレビ） Elemental Live 配信エンコーダ 収集 サーバ API サーバ アプリ 端末 ローカル本線 放送 情報 HD-SDI ルータ 映像 アプリ 端末 SCTE-35制御 SpliceMX 放送／配信連携装置 ② FNS 新標準マスター （テレビ静岡） Elemental Live 配信エンコーダ 収集 サーバ API サーバ アプリ 端末 放送 情報 スタジオ映像 アプリ 端末 SCTE-35制御 スタジオ SpliceMX 放送／配信連携装置 Elemental Live 配信エンコーダ ダミー APC API サーバ アプリ 端末 ローカル本線 Q 信号 HD-SDI ルータ 映像 アプリ 端末 SCTE-35制御 ③ FNS その他マスター （サガテレビ） 36

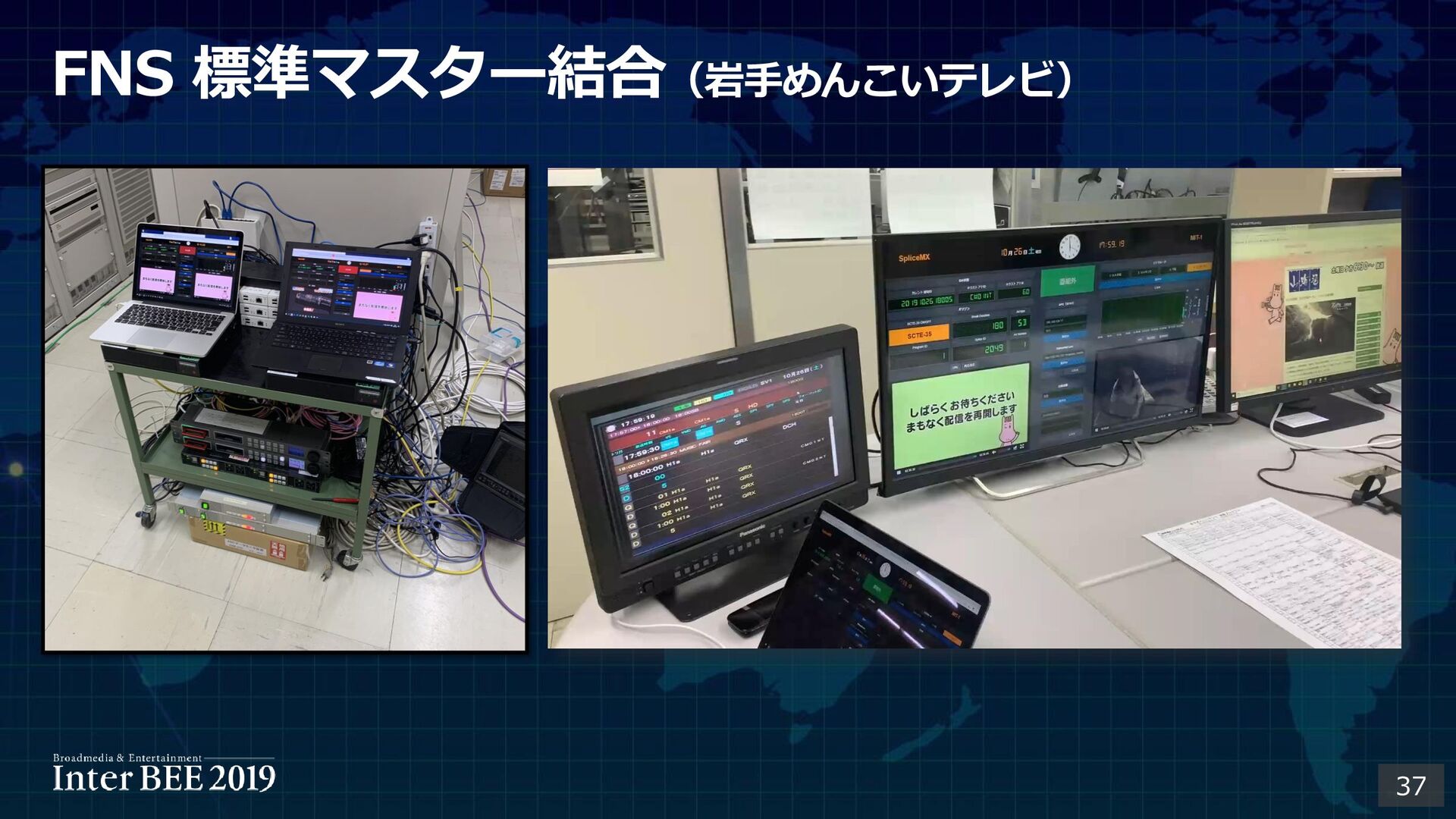

37. FNS 標準マスター結合（岩手めんこいテレビ） 37

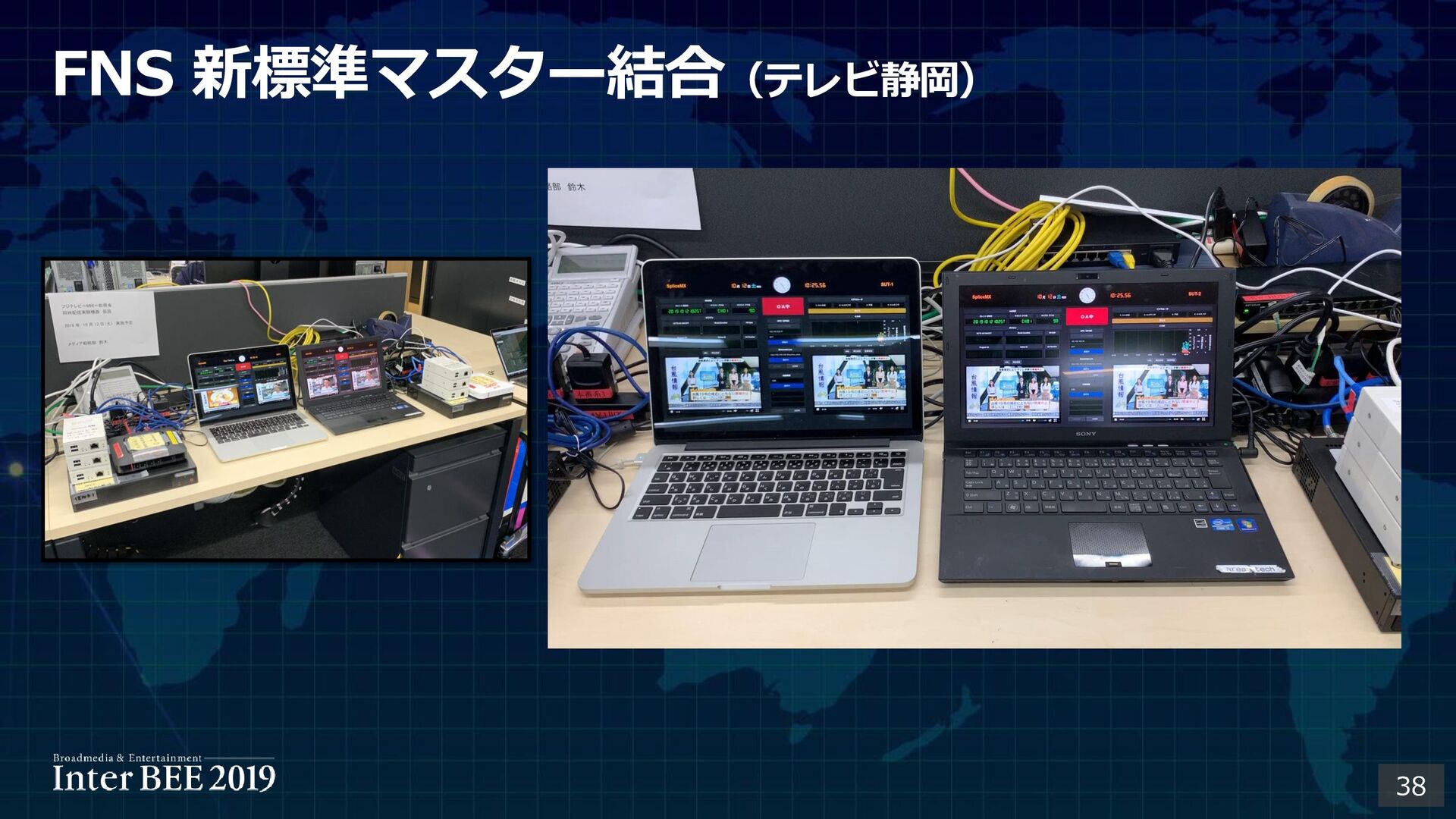

38. FNS 新標準マスター結合（テレビ静岡） 38

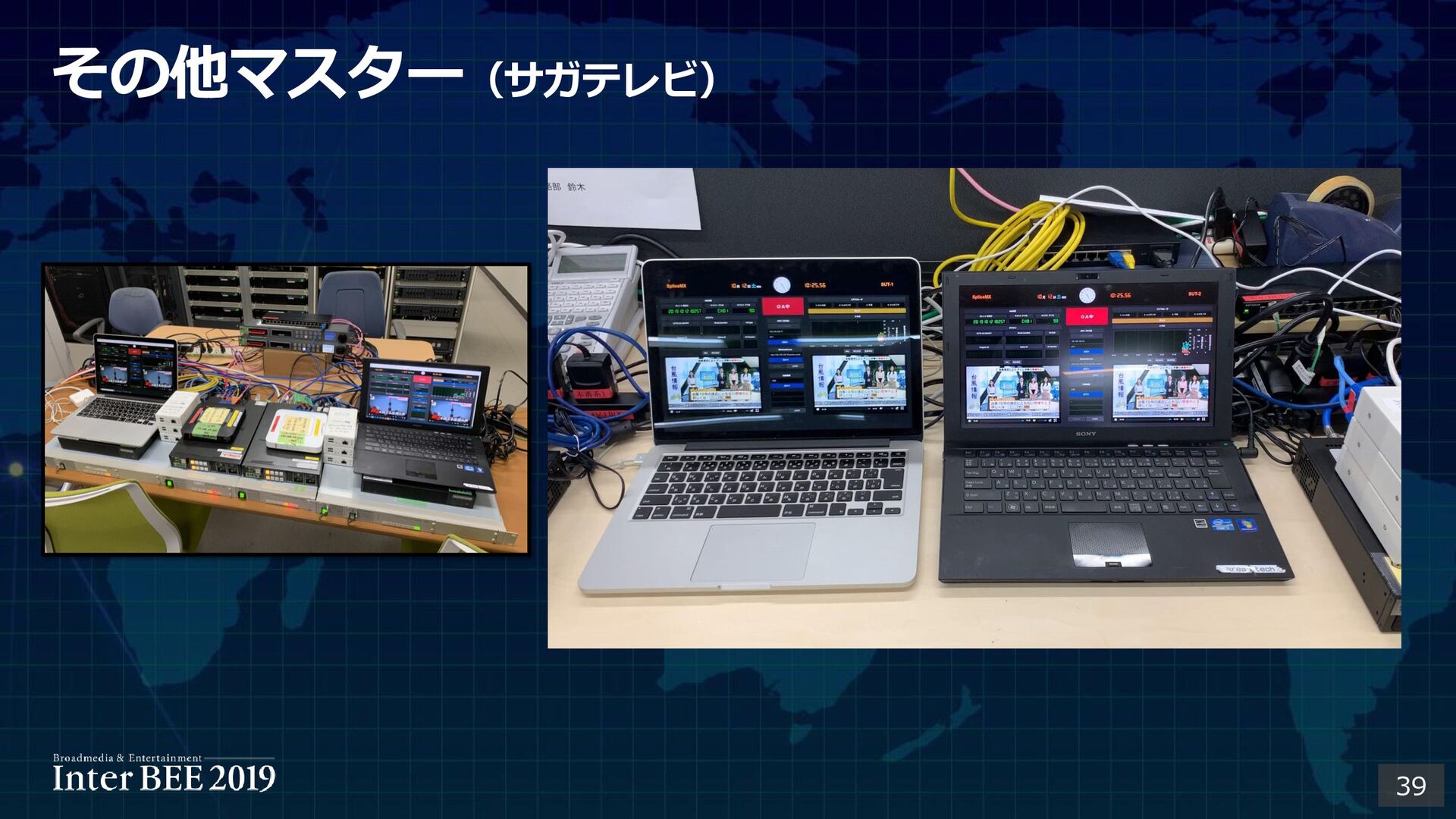

39. その他マスター（サガテレビ） 39

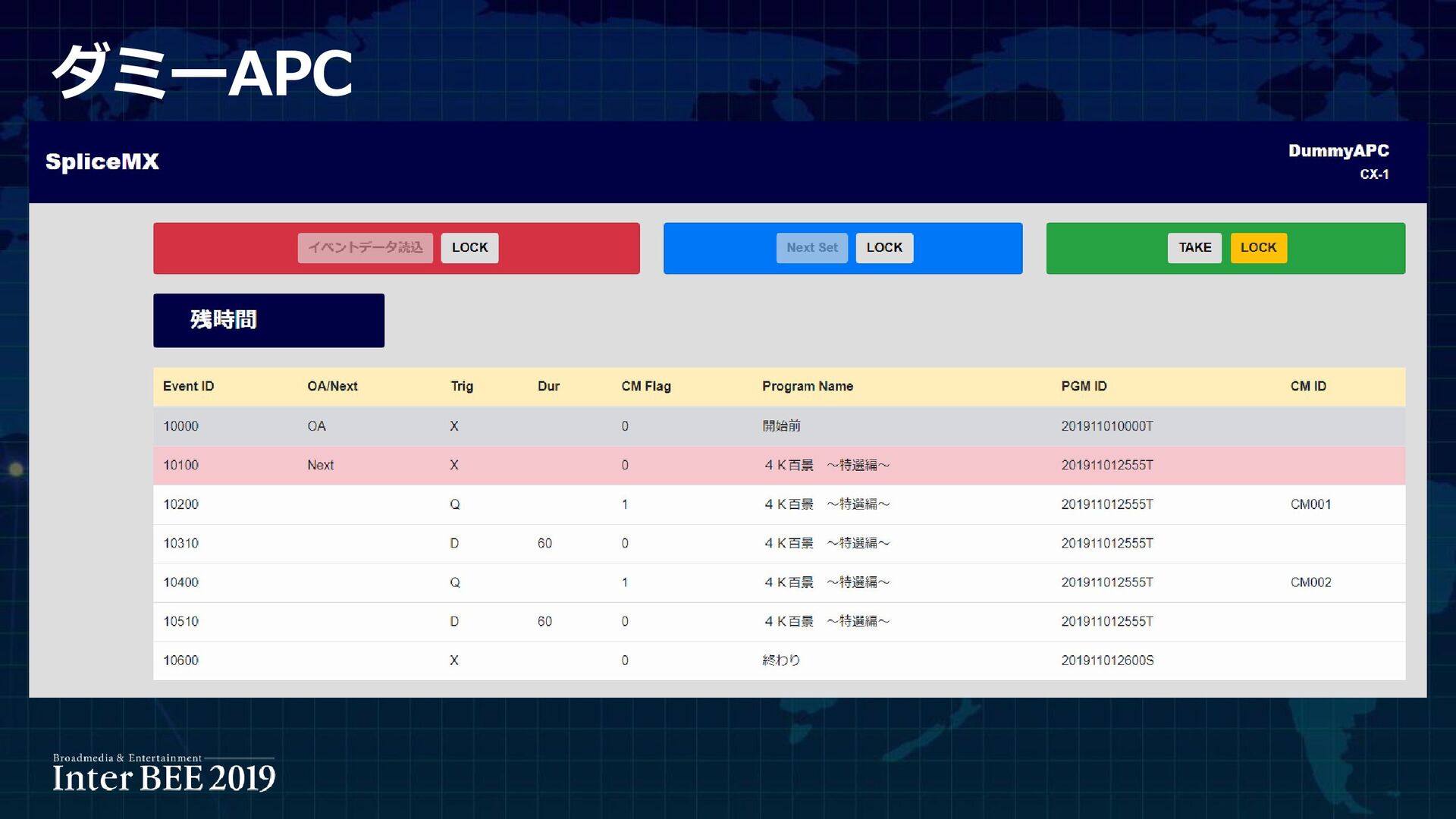

40. ダミーAPC
41. 放送サービス高度化 41

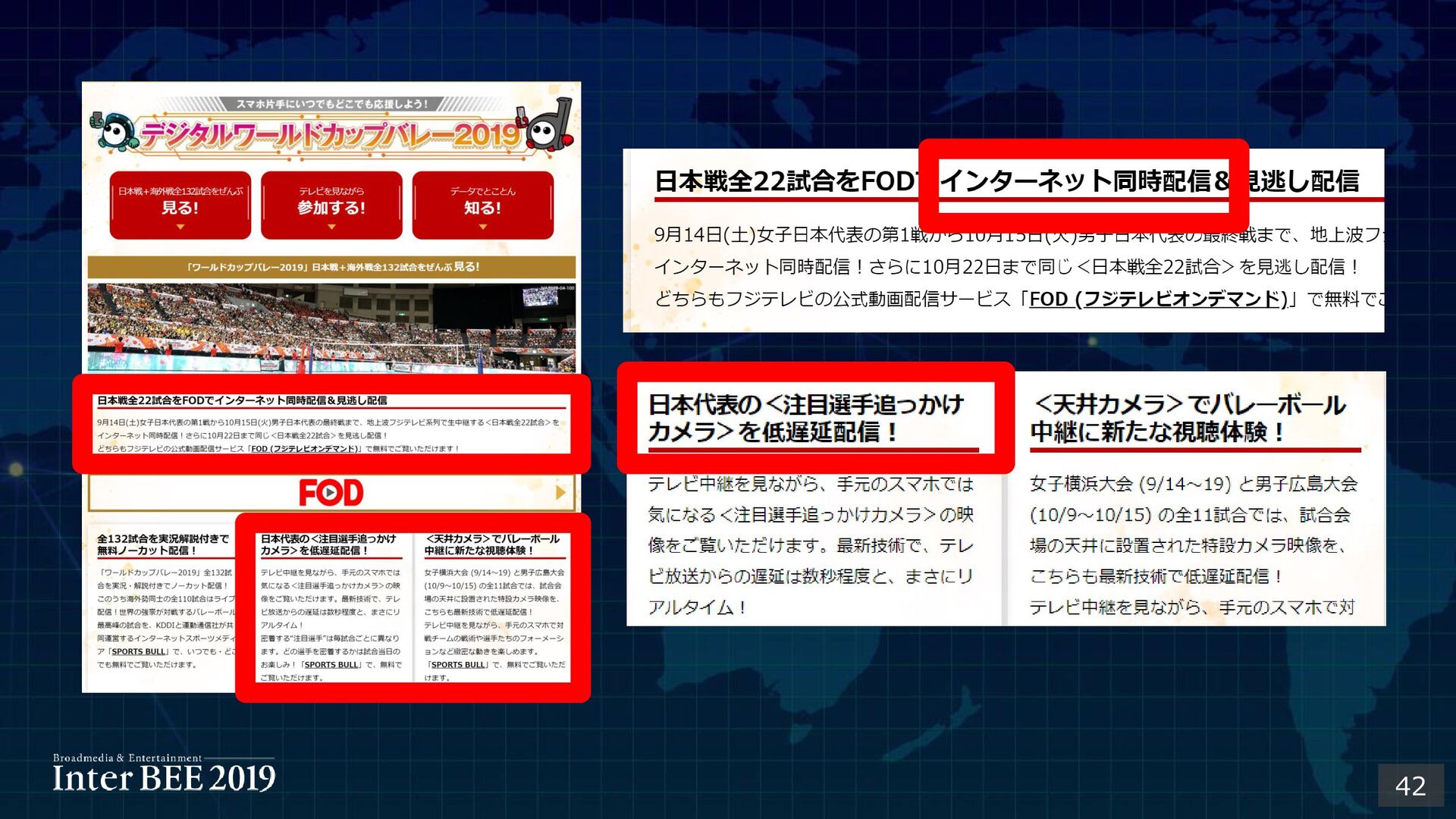

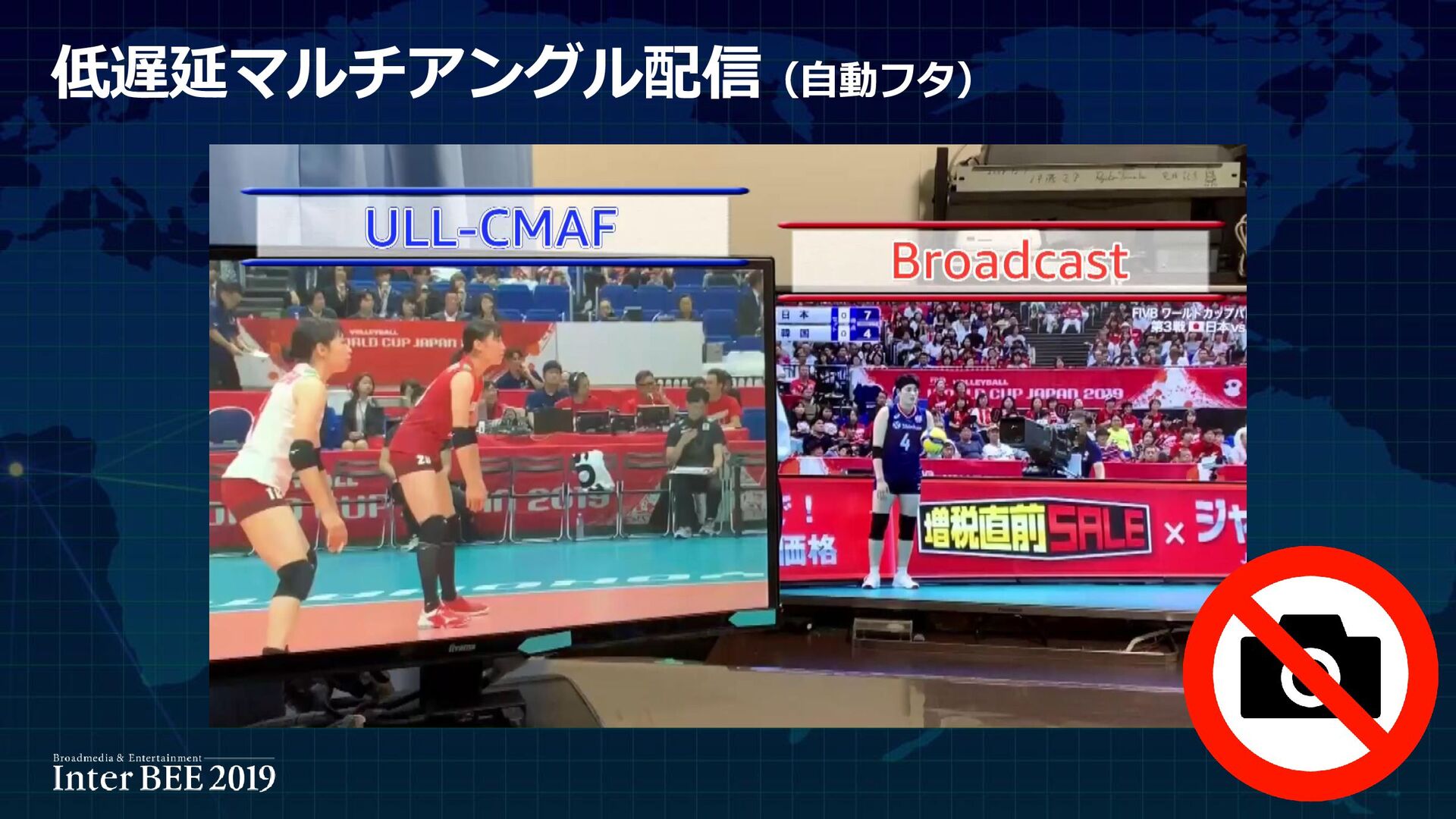

43. 低遅延マルチアングル配信（自動フタ）

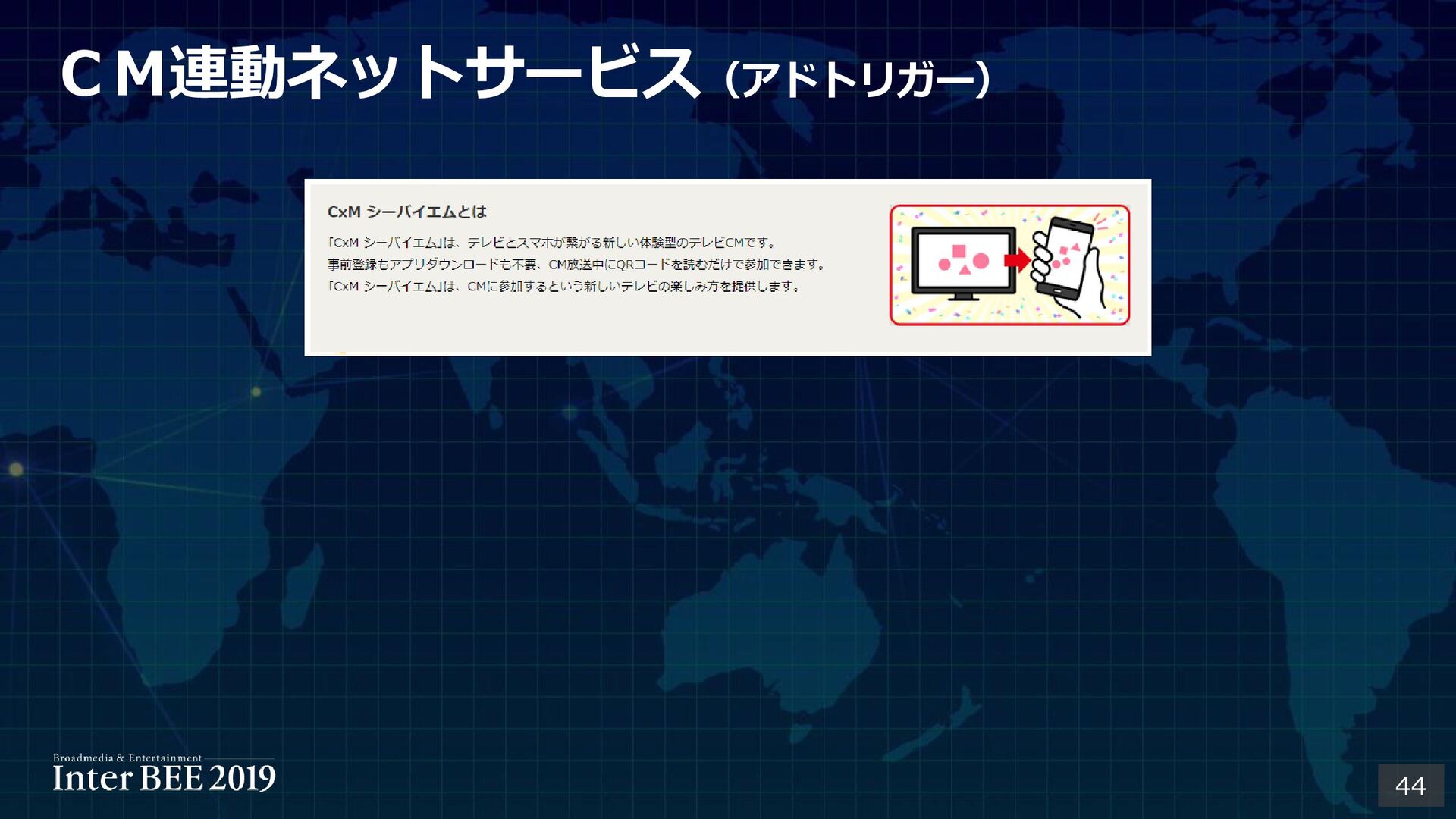

44. ＣＭ連動ネットサービス（アドトリガー） 44

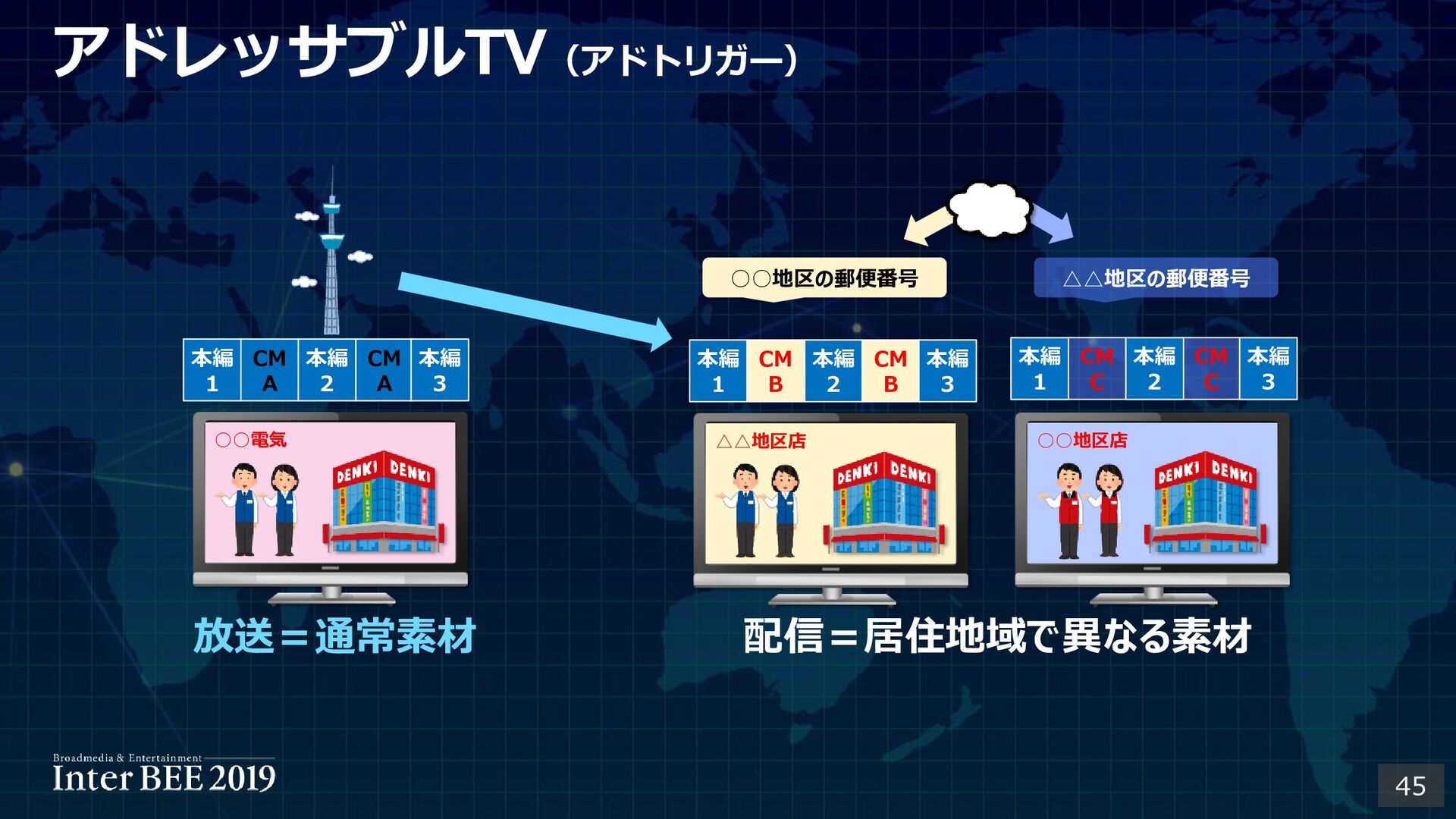

45. アドレッサブルTV（アドトリガー） 放送＝通常素材 配信＝居住地域で異なる素材 CM C ◦◦地区店 △△地区店 本編 1 CM B 本編 2 CM B 本編 3 本編 1 CM C 本編 2 本編 3 ◦◦地区の郵便番号 △△地区の郵便番号 ◦◦電気 本編 1 CM A 本編 2 CM A 本編 3 45

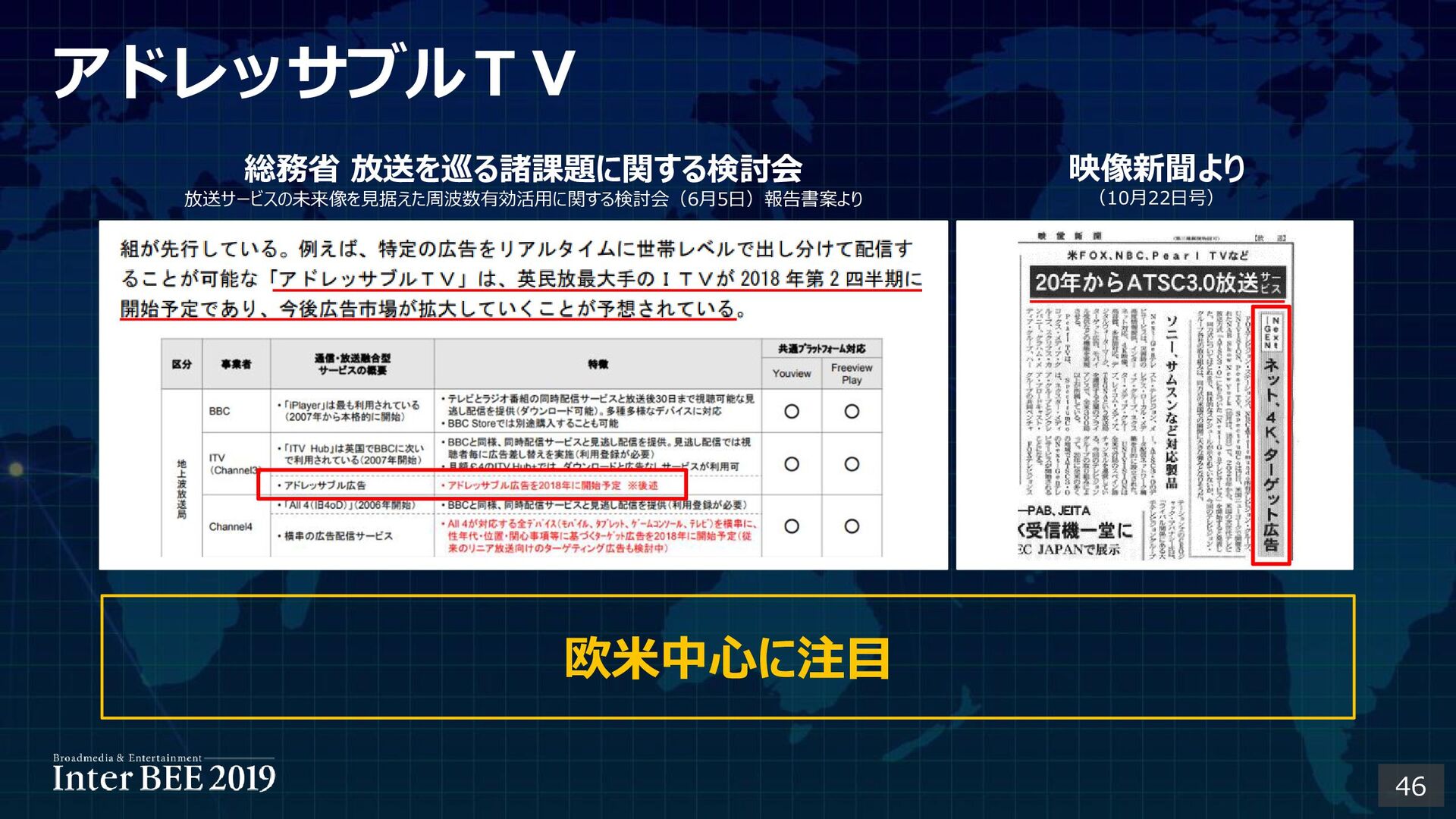

46. 欧米中心に注目 アドレッサブルＴＶ 総務省 放送を巡る諸課題に関する検討会 放送サービスの未来像を見据えた周波数有効活用に関する検討会（6月5日）報告書案より 映像新聞より （10月22日号） 46

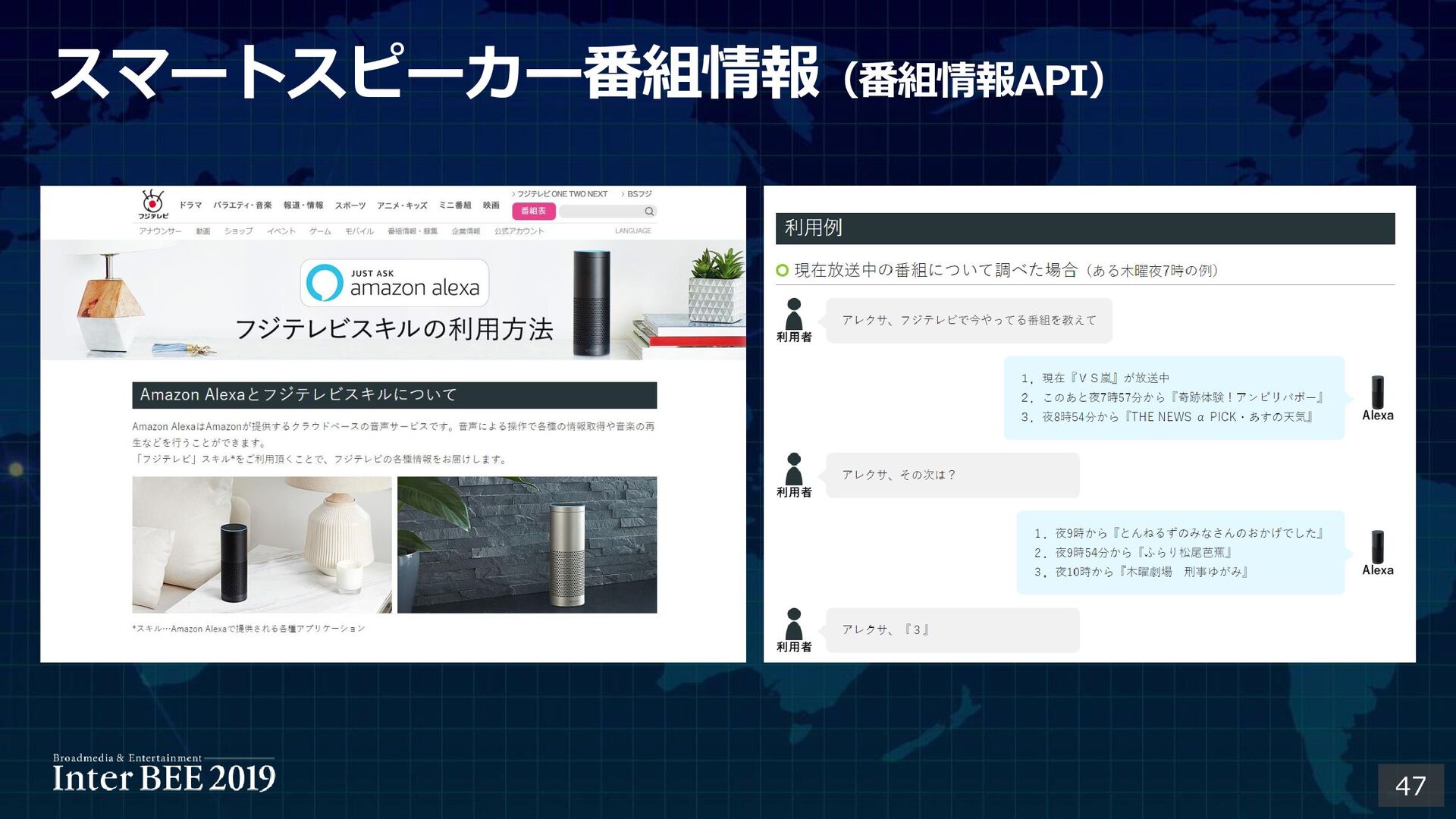

47. スマートスピーカー番組情報（番組情報API） 47
48. まとめ • 放送と配信等のネットサービス間の技術ギャップを埋めるには、 放送情報を WebAPI のような、ゆるい API での提供が有用 • 一方で放送には絶対に影響せず、安全に利用できる仕組みで なければならない • 将来は外部への情報 API が送出マスター自体に組み込まれるべき 48 送出マスターには将来の高度な放送サービスに 有用な情報が活用されずに眠っている！
49. ありがとうございました © 2019, Masashi Ito, Fuji Television Network, Inc. or its affiliates. All rights reserved. 伊藤 正史 masashi.ito@fujitv.co.jp 49
