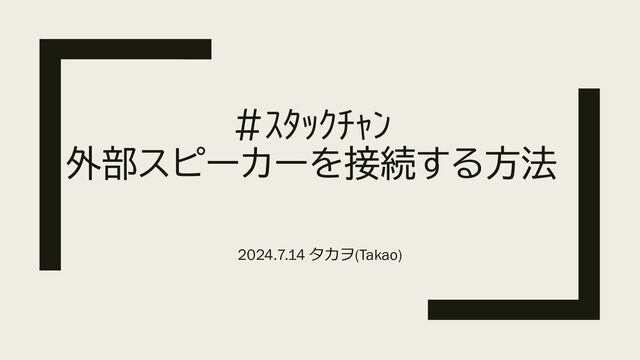

#スタックチャン 外部スピーカーを接続する方法 2024.7.14 タカヲ(Takao)
自己紹介 ▪ 名前 タカヲ(Takao) @mongonta555 ▪ 職業 ほぼスタックチャン職人(3年目) M5Stackのドキュメント要員 ▪
BOOTHでスタックチャン タカオ版を販売しています。 https://mongonta.booth.pm
スタックチャンとの歴史 ▪ 2021/7/2 Twitterで運命の出会い ▪ 2021/7/27 一人目を作成 ▪ 2021/12 タカオ版を販売開始。スタックチャン職人となる。
▪ 2024/3 RT版の値段を見て 今後も継続していくことを決意 2024/7/14 現在のスタックチャン見送り人数は940人 1,000人までは頑張ります。
#スタックチャン に外部スピーカーを接続する方法 1. M5Stackの液晶裏側にある基板上のスピーカー端子から取り出す。 →要分解・半田付けスキル 2. I2Sの外付けアンプ基板を利用する。 →GPIOが3つ必要なので、Groveケーブルだけでは接続できない。 基板がむき出しなのでケースが必要。 3.
AtomicSpeakerを経由してスピーカーを接続する。 →ハードは簡単だが音声データを通信するためのソフトが必要。 4. VoiceMeeterBananaを利用する。 →WindowsPCが必要
①M5Stackの液晶裏側にある基板上の スピーカー端子から取り出す。 基板上のM2ネジを外して スピーカーと振動モー ターを外す 基板の溝をガイド に合わせる。 液晶のケーブルを切 らないように注意 赤枠の部分がスピー
カーのパッドなので そこから外部に取り 出す。
①M5Stackの液晶裏側にある基板上の スピーカー端子から取り出す。 完成イメージ。 サーボの余った配線を利用するといいかも。
•メリット ・ソフトの改造は不要 •デメリット ・分解スキルと半田付けスキルが必要。 ・スピーカーとの接続も工夫が必要。 ①M5Stackの液晶裏側にある基板上の スピーカー端子から取り出す。
▪ UDA1334Aで検索すると、I2S対応のステレオアンプが見つかるのでそれを利用 します。M5Unifiedでspeakerのconfigを接続したピンに設定すれば音が鳴りま す。 ▪ 私が購入したものだと、下記のように接続・設定します。 WSEL = pin_ws BCLK
= pin_bck DIN = pin_data_out ②I2Sの外付けアンプ基板を利用する。
•メリット ・ステレオ出力も可能 ・M5Unifiedを使えば、スタックチャンのソフト側の改造も難しくない。 •デメリット ・GPIOを3つ消費(+3V3, GNDも使うので全部で5つ) →スタックチャンだと、Groveポートを2つ使って接続するしかないか。Core2(白)で M-Bus使うとマイクが使えなくなってしまいます。 ・アンプ基板は剝き出しなのでケースが必要。 ②I2Sの外付けアンプ基板を利用する。
③AtomicSpeakerを経由してスピーカーと接続 •メリット ・Groveでも無線でも通信可 ・モノラルだが3.5mmジャックもついている。 •デメリット ・スタックチャン側と、Atom側の両方でデータ通信を送受信す るプログラムが必要。口パク用にスタックチャン側でデコード してから送信する形になると思われる。
④VoiceMeeterBananaを利用して同時に音声出力
④VoiceMeeterBananaを利用して同時に音声出力 •メリット ・どんなスピーカーでも利用可能。 ・設定は若干難しいが、同期は可能。 •デメリット ・WindowsPCが必要。(VoiceMeeterはWindows専用)
まとめ ▪ スタックチャンに外部スピーカーを増設する方法はいくつかある。 ▪ 用意できる機材、環境、電源に合った方法を使えばよいと思います。 スタックチャンにイベントや展示で呼び込みを してもらいましょう!
ご清聴ありがとうございました 2024.7.14 タカヲ(Takao)
