第二回先端技術活用支援セミナー -エッジコンピューティング-

Transcript

1. エッジコンピューティングとIoTとAI 〜これらを使ってできること〜 株式会社KYOSO 砂川 奈緒子
2. 会社紹介 会社名：株式会社ＫＹＯＳＯ 設立　：1973年3月 事業　：ICTソリューション 　　　　ICTエンジニアリングサービス 拠点　：京都本社、大阪、東京、名古屋 2
3. アジェンダ • 今回のゴール • エッジコンピューティングの概要 • エッジコンピューティングとは • なぜエッジコンピューティングが注目されているのか • 事例・デモ紹介 • エッジを活用して通信量の削減とロボットの遠隔操作 • 工場の電力を可視化して経費削減 • エッジとクラウドをうまく棲み分けたプロトタイプ • 小さなカメラでセキュリティの強化 • 映像をクラウドにあげずにエッジだけで人数を数える • まとめ 3
4. アジェンダ 4 • 今回のゴール • エッジコンピューティングの概要 • エッジコンピューティングとは • なぜエッジコンピューティングが注目されているのか • 事例・デモ紹介 • エッジを活用して通信量の削減とロボットの遠隔操作 • 工場の電力を可視化して経費削減 • エッジとクラウドをうまく棲み分けたプロトタイプ • 小さなカメラでセキュリティの強化 • 映像をクラウドにあげずにエッジだけで人数を数える • まとめ

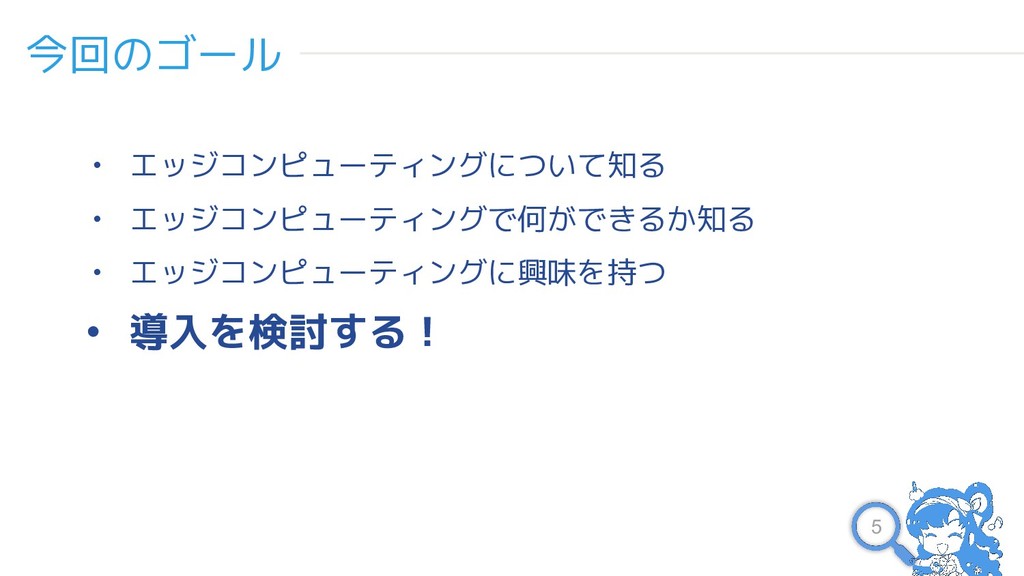

5. 5 今回のゴール • エッジコンピューティングについて知る • エッジコンピューティングで何ができるか知る • エッジコンピューティングに興味を持つ • 導入を検討する！

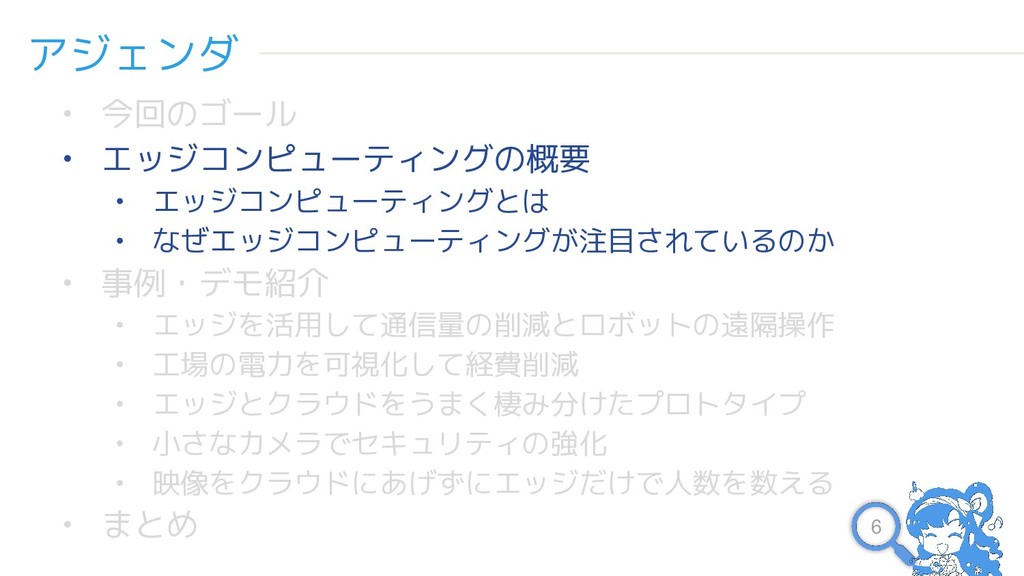

6. アジェンダ 6 • 今回のゴール • エッジコンピューティングの概要 • エッジコンピューティングとは • なぜエッジコンピューティングが注目されているのか • 事例・デモ紹介 • エッジを活用して通信量の削減とロボットの遠隔操作 • 工場の電力を可視化して経費削減 • エッジとクラウドをうまく棲み分けたプロトタイプ • 小さなカメラでセキュリティの強化 • 映像をクラウドにあげずにエッジだけで人数を数える • まとめ
7. 7 エッジコンピューティングとは？
8. 8 エッジコンピューティングとは？ その前に・・・
9. 9 IoTとは・・・？

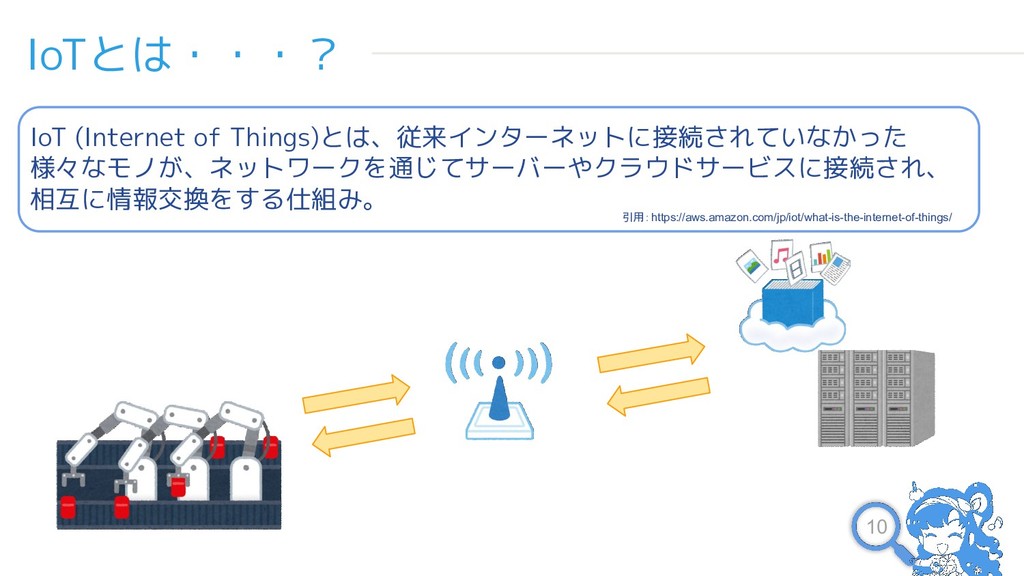

10. 10 IoTとは・・・？ IoT (Internet of Things)とは、従来インターネットに接続されていなかった 様々なモノが、ネットワークを通じてサーバーやクラウドサービスに接続され、 相互に情報交換をする仕組み。 引用：https://aws.amazon.com/jp/iot/what-is-the-internet-of-things/

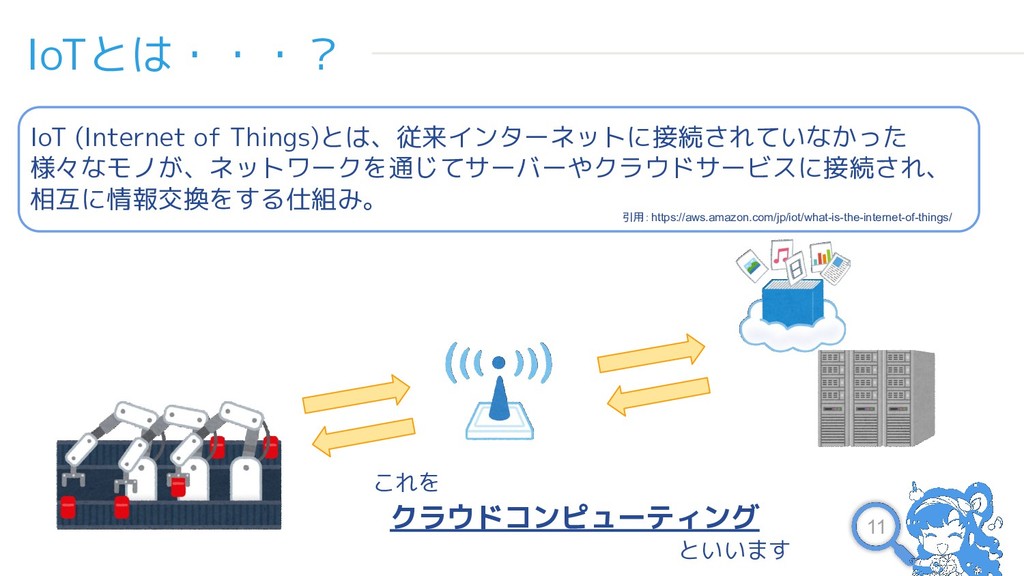

11. 11 IoTとは・・・？ IoT (Internet of Things)とは、従来インターネットに接続されていなかった 様々なモノが、ネットワークを通じてサーバーやクラウドサービスに接続され、 相互に情報交換をする仕組み。 引用：https://aws.amazon.com/jp/iot/what-is-the-internet-of-things/ クラウドコンピューティング これを といいます

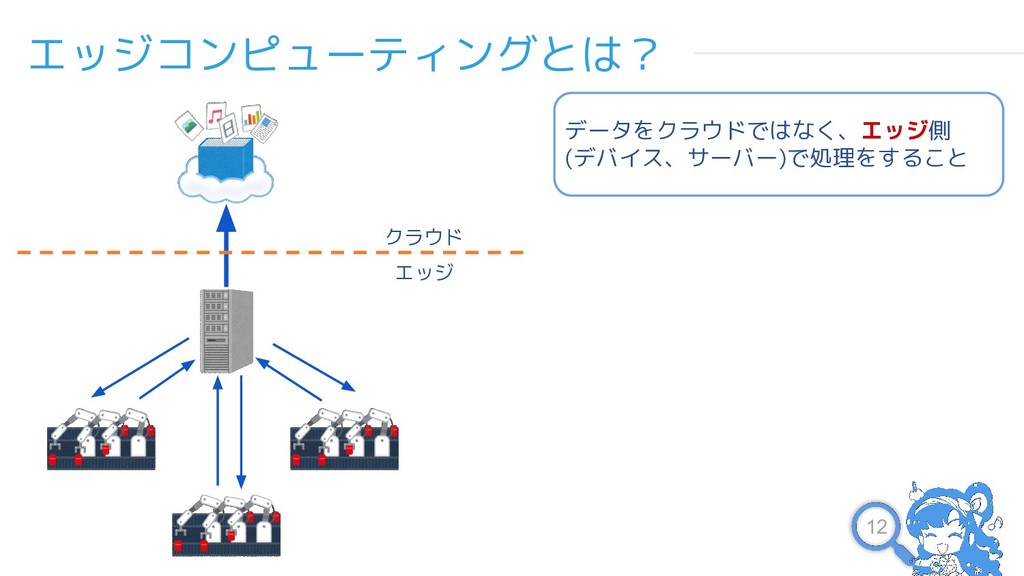

12. 12 データをクラウドではなく、エッジ側 (デバイス、サーバー)で処理をすること クラウド エッジ エッジコンピューティングとは？

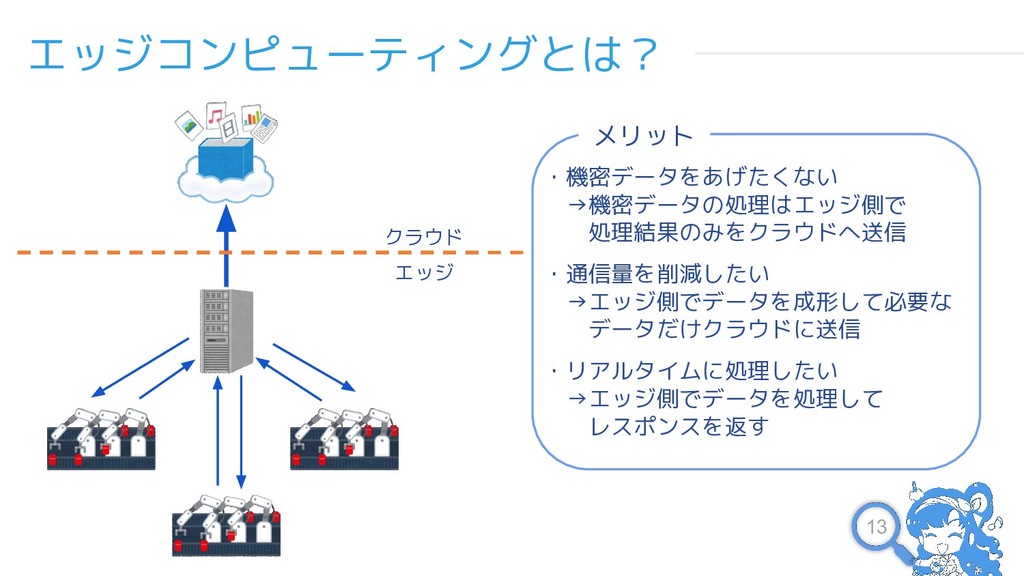

13. 13 ・機密データをあげたくない 　→機密データの処理はエッジ側で 　　処理結果のみをクラウドへ送信 ・通信量を削減したい 　→エッジ側でデータを成形して必要な 　　データだけクラウドに送信 ・リアルタイムに処理したい 　→エッジ側でデータを処理して 　　レスポンスを返す クラウド エッジ メリット エッジコンピューティングとは？

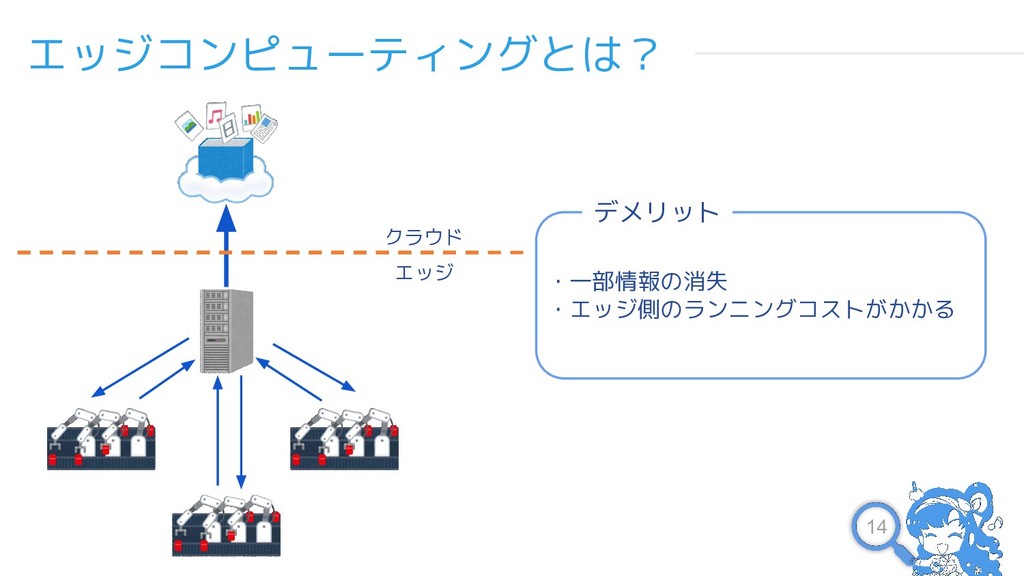

14. 14 エッジコンピューティングとは？ クラウド エッジ ・一部情報の消失 ・エッジ側のランニングコストがかかる デメリット
15. 15 なぜエッジコンピューティングが注目されているのか？

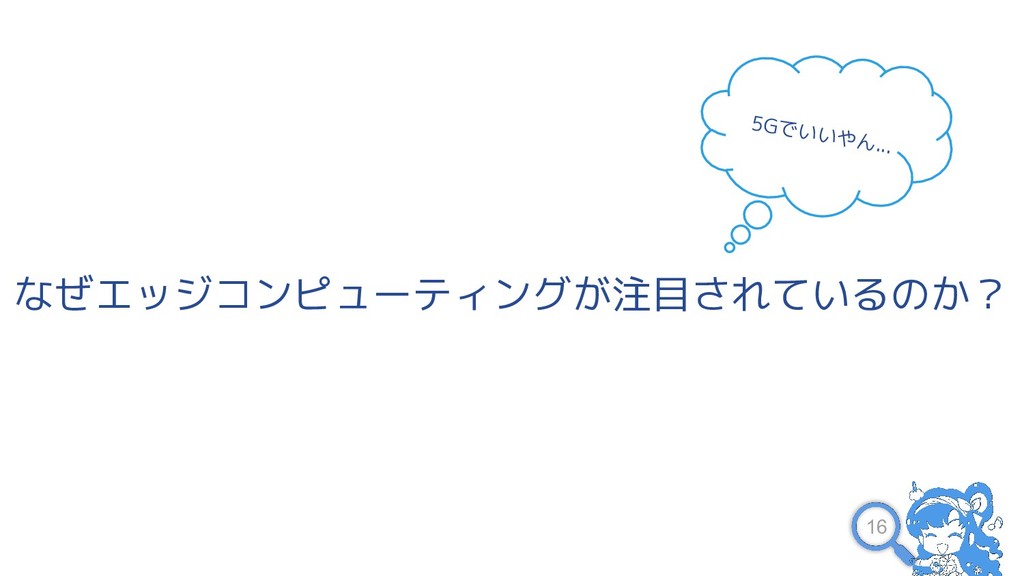

16. 16 なぜエッジコンピューティングが注目されているのか？ 5Gでいいやん...
17. 17 なぜエッジコンピューティングが注目されているのか？ IoT

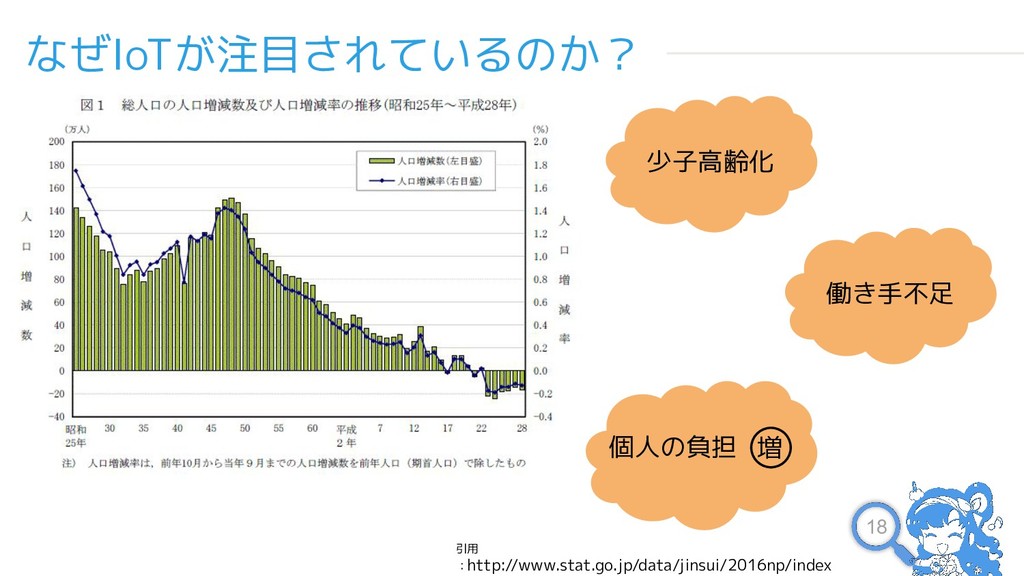

18. 18 なぜIoTが注目されているのか？ 少子高齢化 働き手不足 個人の負担 増 引用 ：http://www.stat.go.jp/data/jinsui/2016np/index

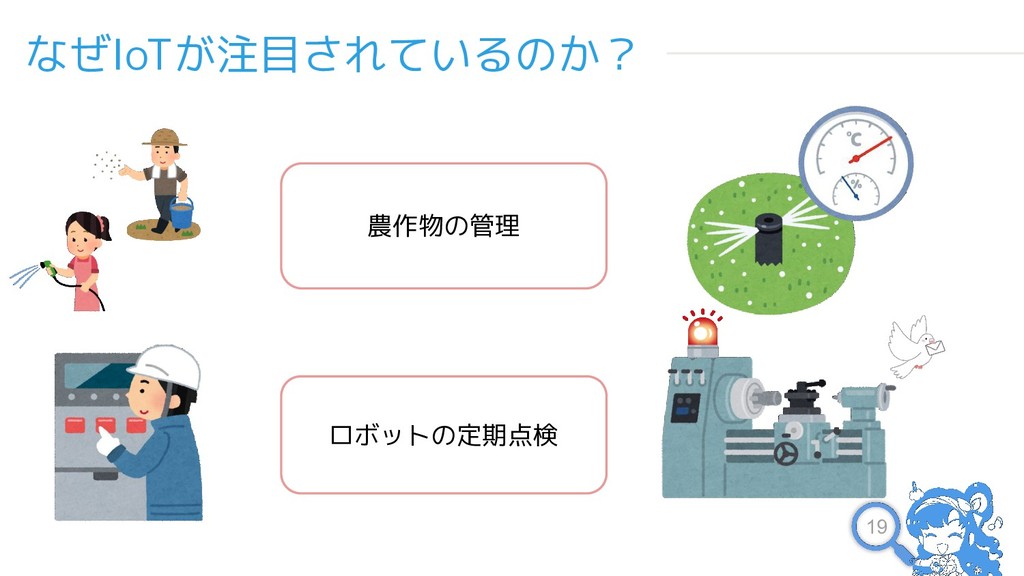

19. 19 なぜIoTが注目されているのか？ ロボットの定期点検 農作物の管理

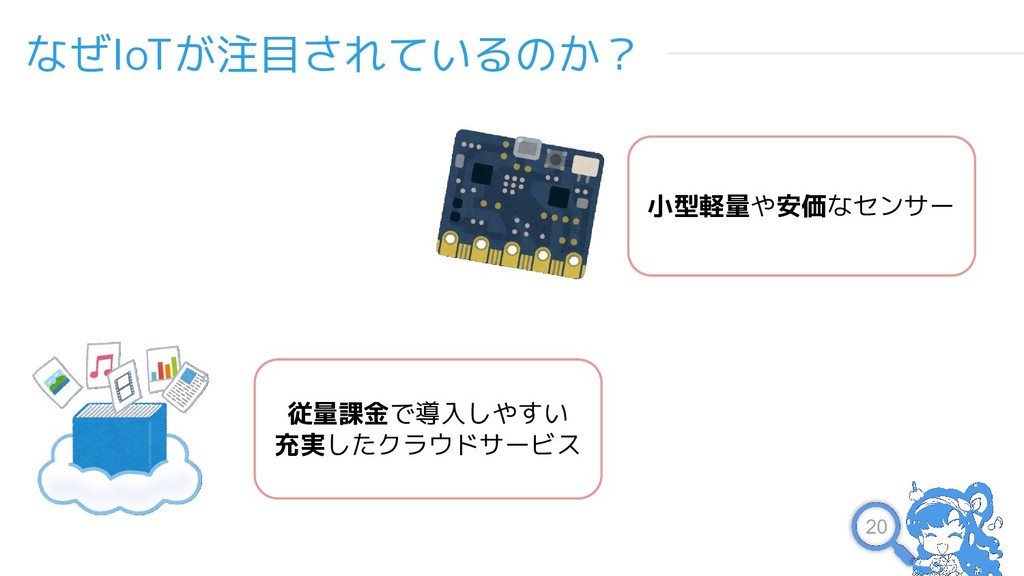

20. 20 なぜIoTが注目されているのか？ 小型軽量や安価なセンサー 従量課金で導入しやすい 充実したクラウドサービス

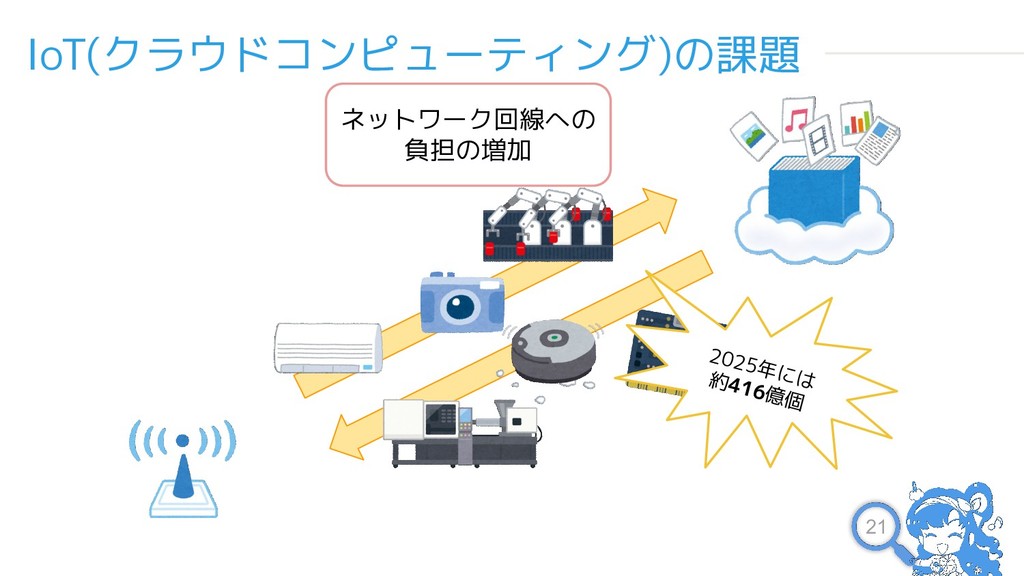

21. 21 IoT(クラウドコンピューティング)の課題 ネットワーク回線への 負担の増加 2025年には 約416億個

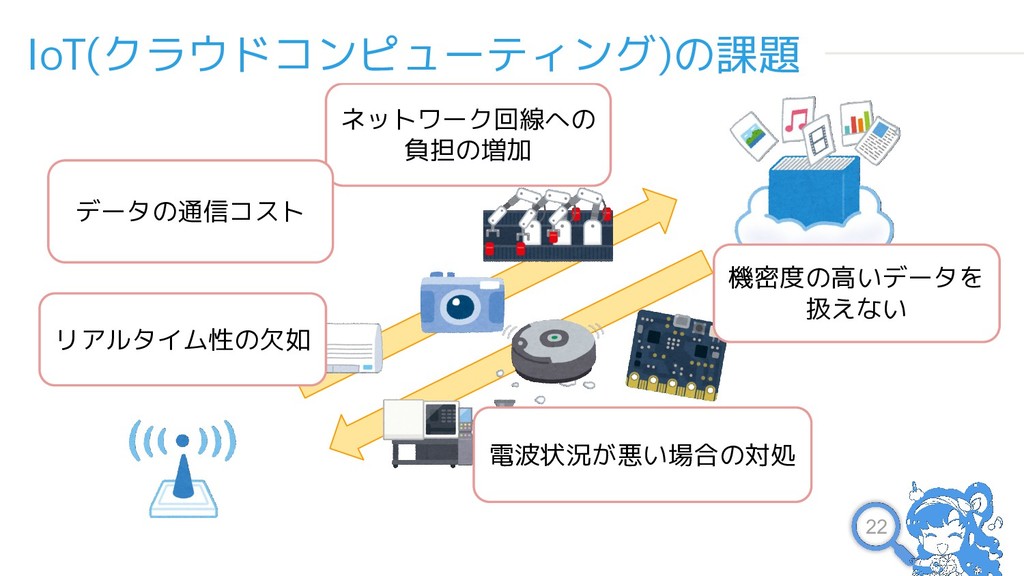

22. 22 電波状況が悪い場合の対処 ネットワーク回線への 負担の増加 リアルタイム性の欠如 機密度の高いデータを 扱えない データの通信コスト IoT(クラウドコンピューティング)の課題

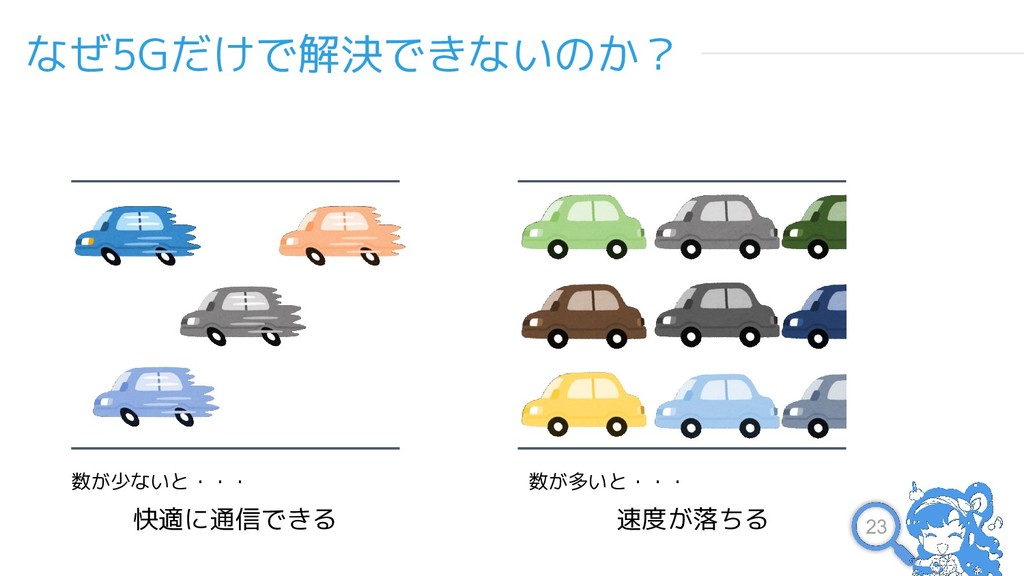

23. 23 なぜ5Gだけで解決できないのか？ 数が少ないと・・・ 快適に通信できる 数が多いと・・・ 速度が落ちる

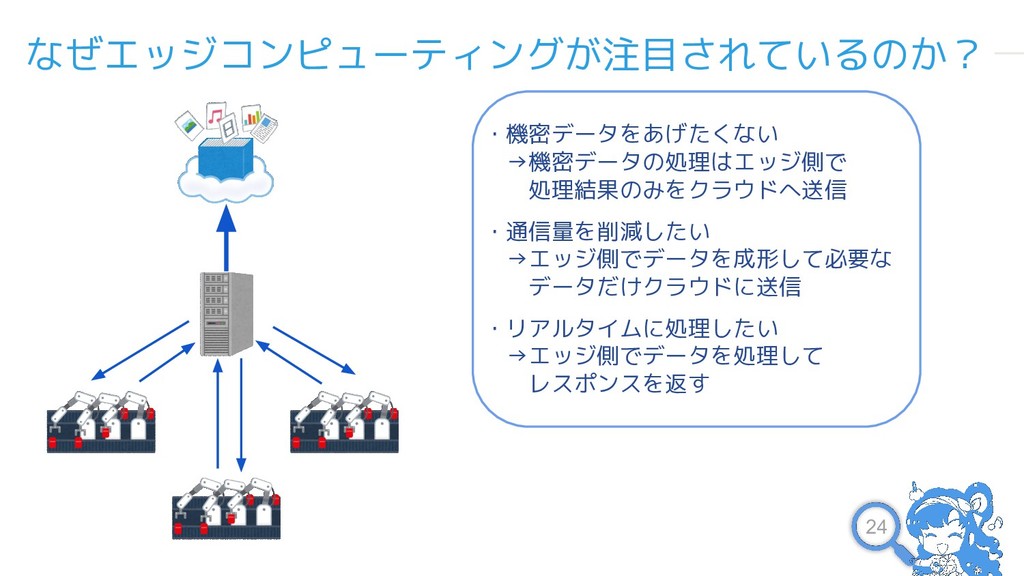

24. 24 なぜエッジコンピューティングが注目されているのか？ ・機密データをあげたくない 　→機密データの処理はエッジ側で 　　処理結果のみをクラウドへ送信 ・通信量を削減したい 　→エッジ側でデータを成形して必要な 　　データだけクラウドに送信 ・リアルタイムに処理したい 　→エッジ側でデータを処理して 　　レスポンスを返す

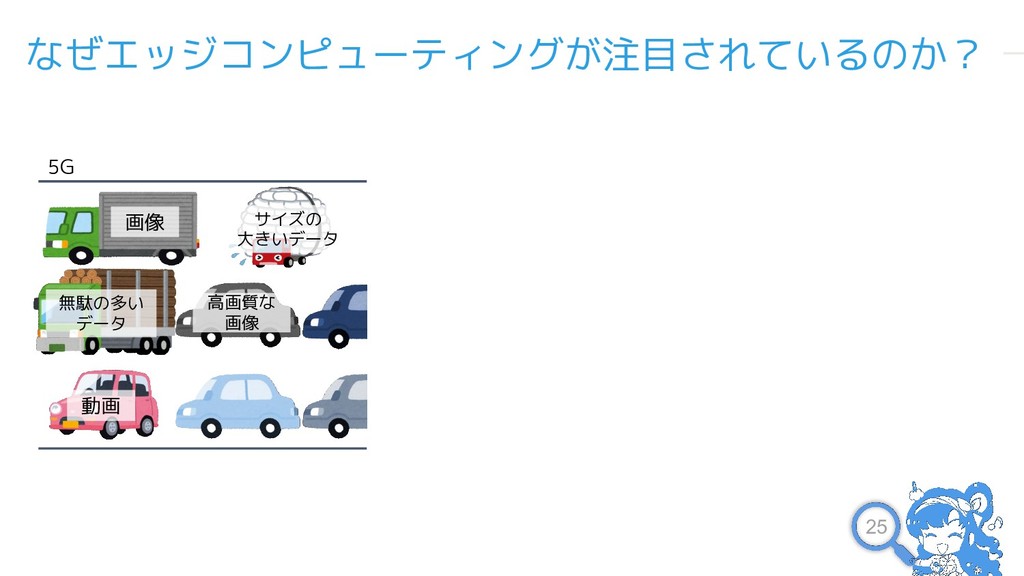

25. 25 なぜエッジコンピューティングが注目されているのか？ 5G 画像 動画 高画質な 画像 サイズの 大きいデータ 無駄の多い データ

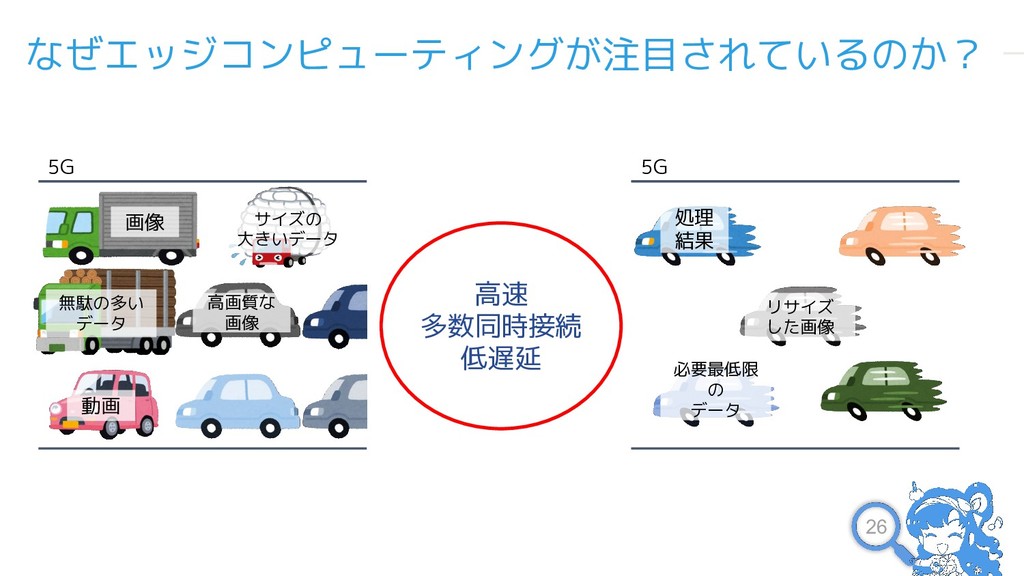

26. 26 なぜエッジコンピューティングが注目されているのか？ 5G 画像 動画 高画質な 画像 サイズの 大きいデータ 無駄の多い データ 5G 処理 結果 リサイズ した画像 必要最低限 の データ 高速 多数同時接続 低遅延

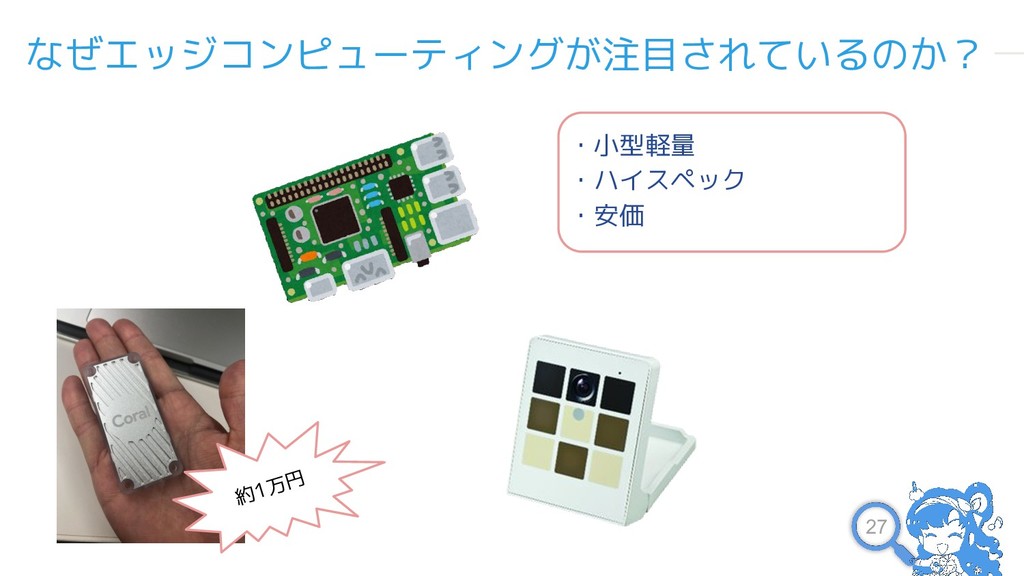

27. 27 ・小型軽量 ・ハイスペック ・安価 約1万円 なぜエッジコンピューティングが注目されているのか？

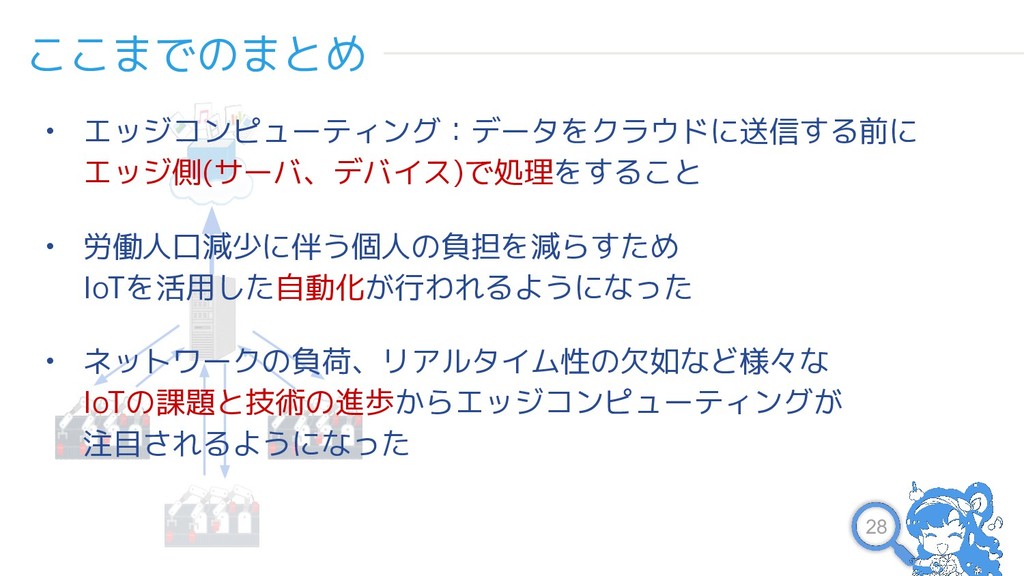

28. 28 ここまでのまとめ • エッジコンピューティング：データをクラウドに送信する前に エッジ側(サーバ、デバイス)で処理をすること • 労働人口減少に伴う個人の負担を減らすため IoTを活用した自動化が行われるようになった • ネットワークの負荷、リアルタイム性の欠如など様々な IoTの課題と技術の進歩からエッジコンピューティングが 注目されるようになった
29. アジェンダ 29 • 今回のゴール • エッジコンピューティングの概要 • エッジコンピューティングとは • なぜエッジコンピューティングが注目されているのか • 事例・デモ紹介 • エッジを活用して通信量の削減とロボットの遠隔操作 • 工場の電力を可視化して経費削減 • エッジとクラウドをうまく棲み分けたプロトタイプ • 小さなカメラでセキュリティの強化 • 映像をクラウドにあげずにエッジだけで人数を数える • まとめ
30. 30 事例・デモ紹介

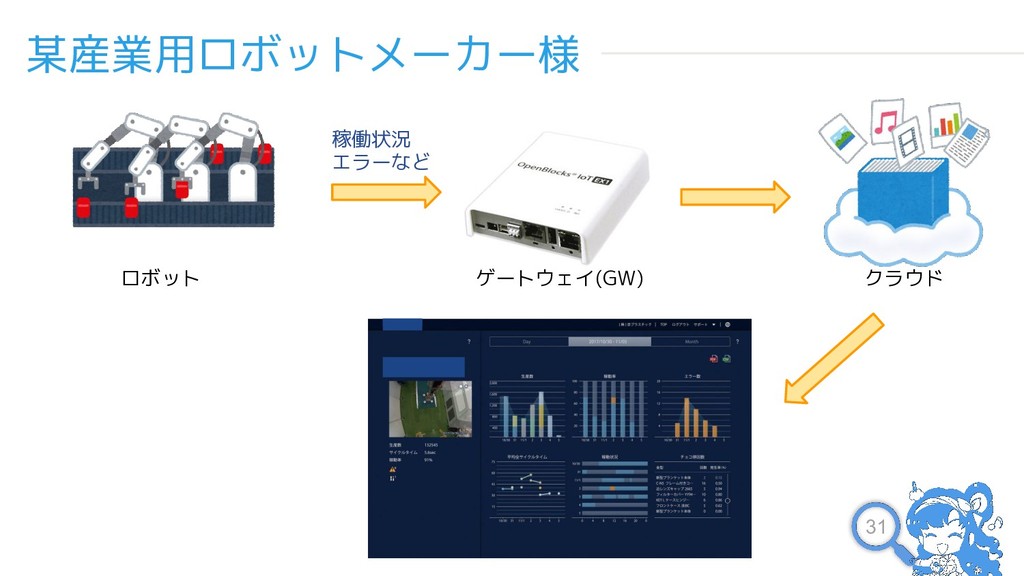

31. 31 某産業用ロボットメーカー様 ゲートウェイ(GW) クラウド ロボット 稼働状況 エラーなど

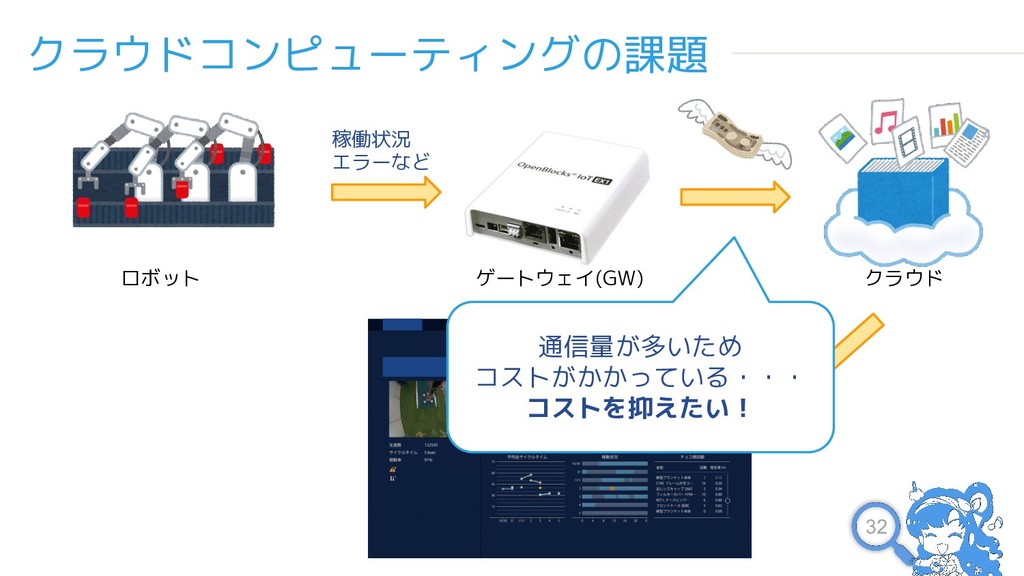

32. ゲートウェイ(GW) クラウド ロボット 32 クラウドコンピューティングの課題 稼働状況 エラーなど 通信量が多いため コストがかかっている・・・ コストを抑えたい！

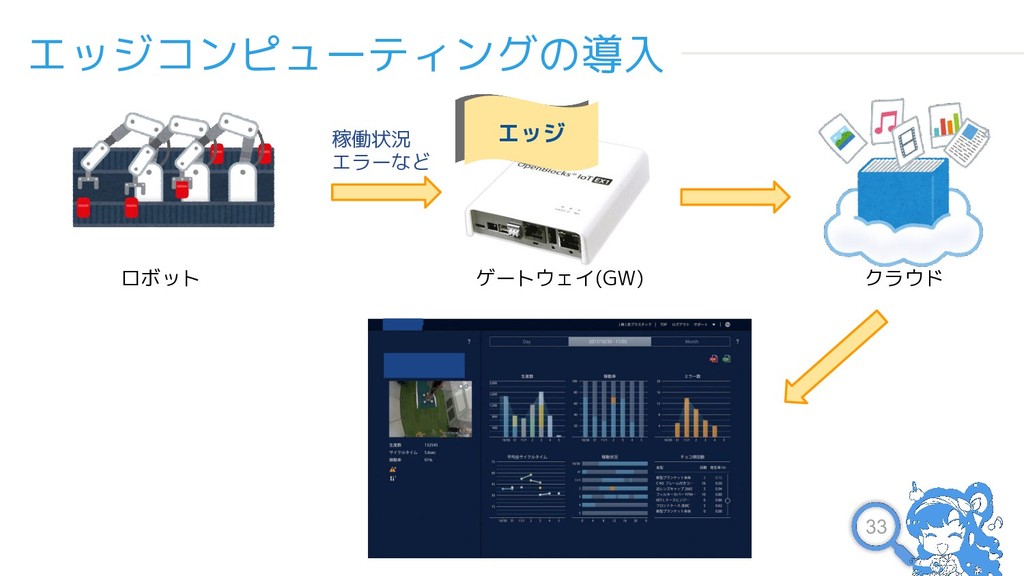

33. 33 エッジコンピューティングの導入 ゲートウェイ(GW) クラウド ロボット 稼働状況 エラーなど エッジ

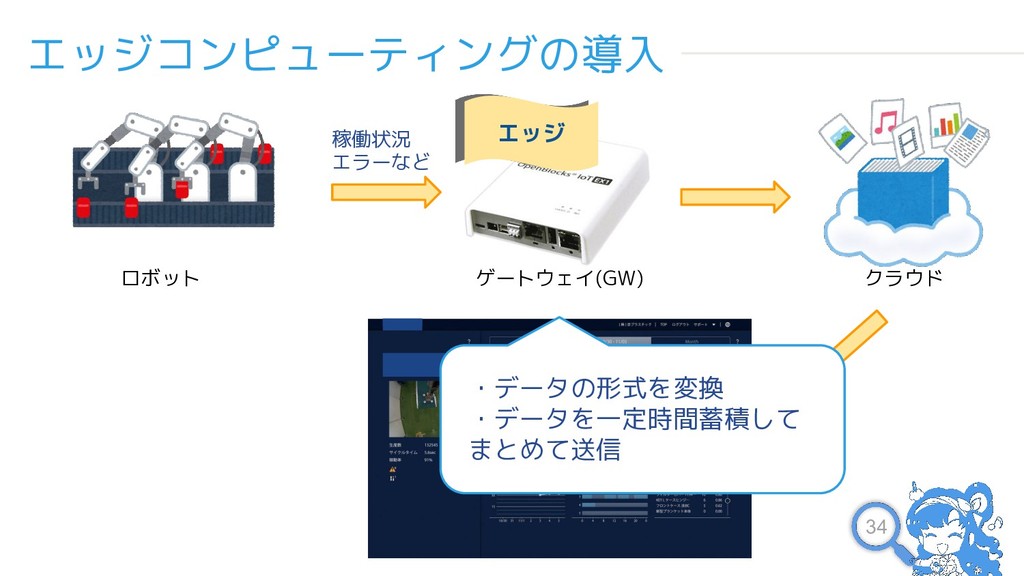

34. 34 エッジコンピューティングの導入 ゲートウェイ(GW) クラウド ロボット 稼働状況 エラーなど エッジ ・データの形式を変換 ・データを一定時間蓄積して　 まとめて送信

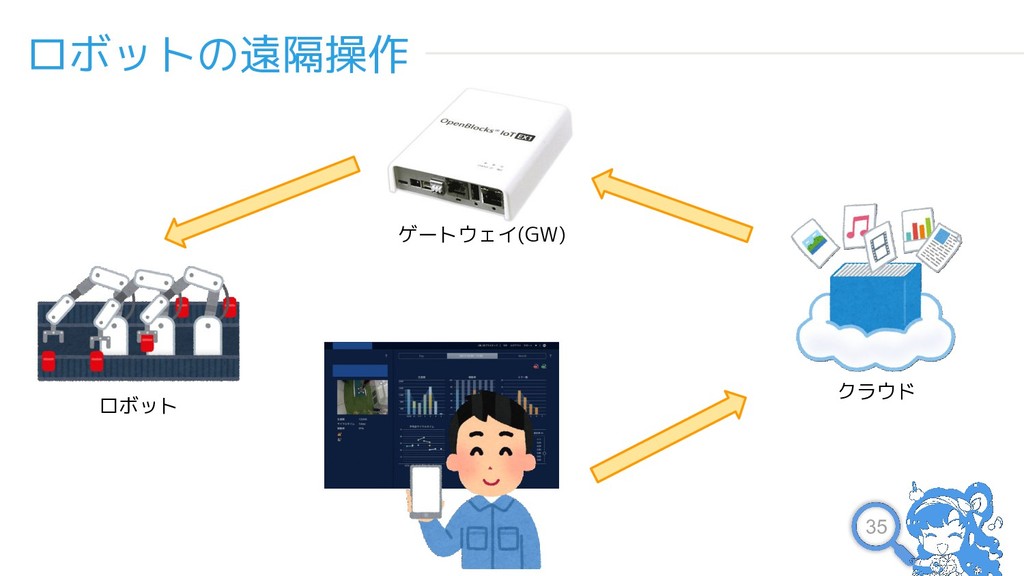

35. 35 ロボット ロボットの遠隔操作 ゲートウェイ(GW) クラウド

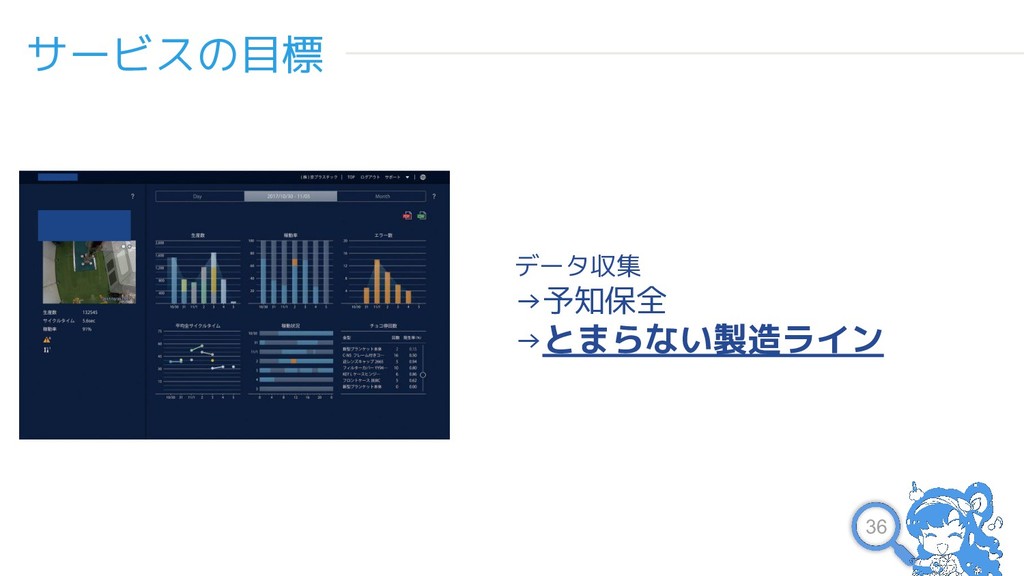

36. 36 サービスの目標 データ収集 →予知保全 →とまらない製造ライン

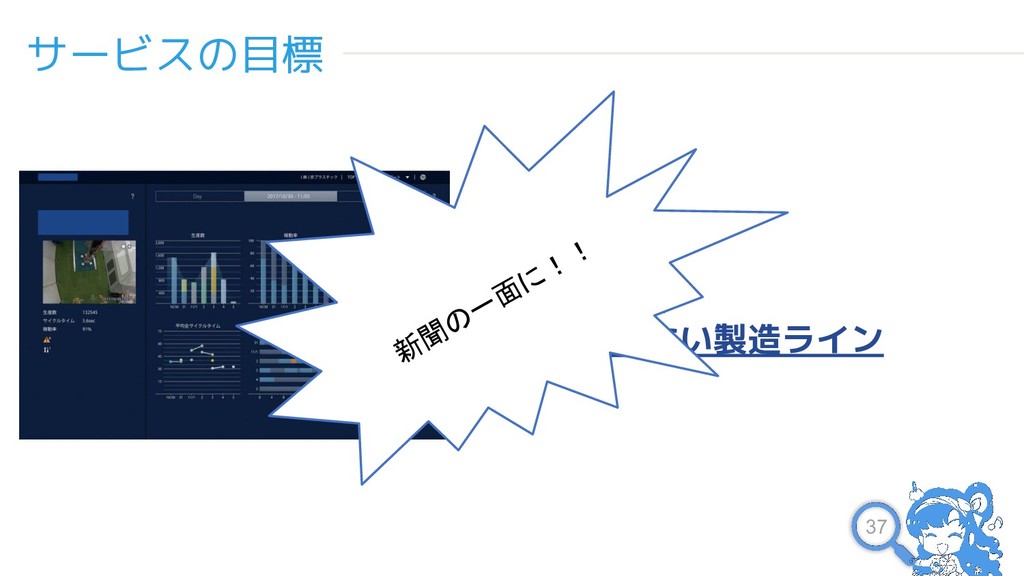

37. データ収集 →予知保全 →とまらない製造ライン 37 サービスの目標 新聞の一面に！！

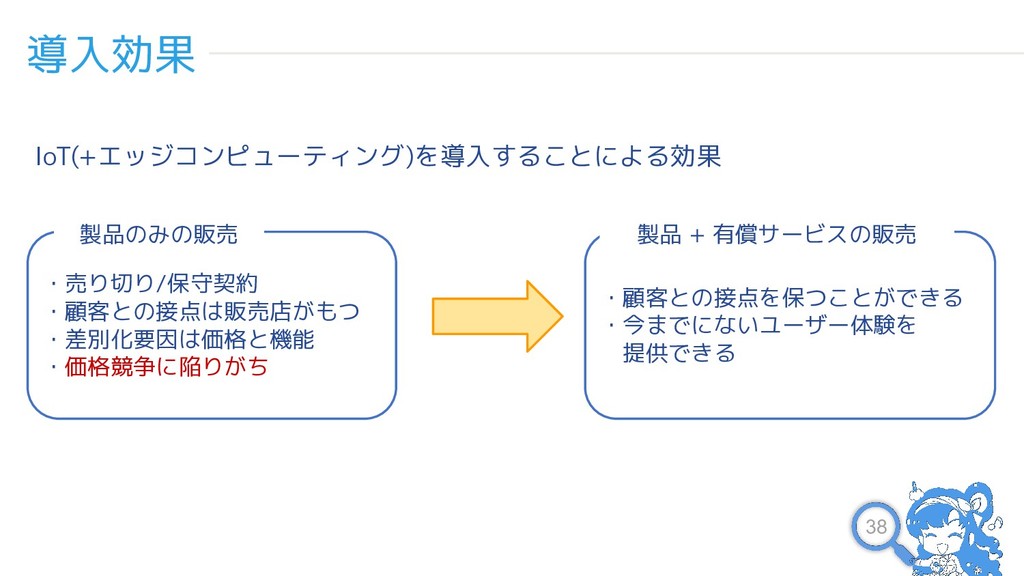

38. 導入効果 製品のみの販売 ・売り切り/保守契約 ・顧客との接点は販売店がもつ ・差別化要因は価格と機能 ・価格競争に陥りがち 製品 + 有償サービスの販売 ・顧客との接点を保つことができる ・今までにないユーザー体験を 　提供できる IoT(+エッジコンピューティング)を導入することによる効果 38
39. 39 トーア紡グループ様
40. 40 実証実験の取り組み

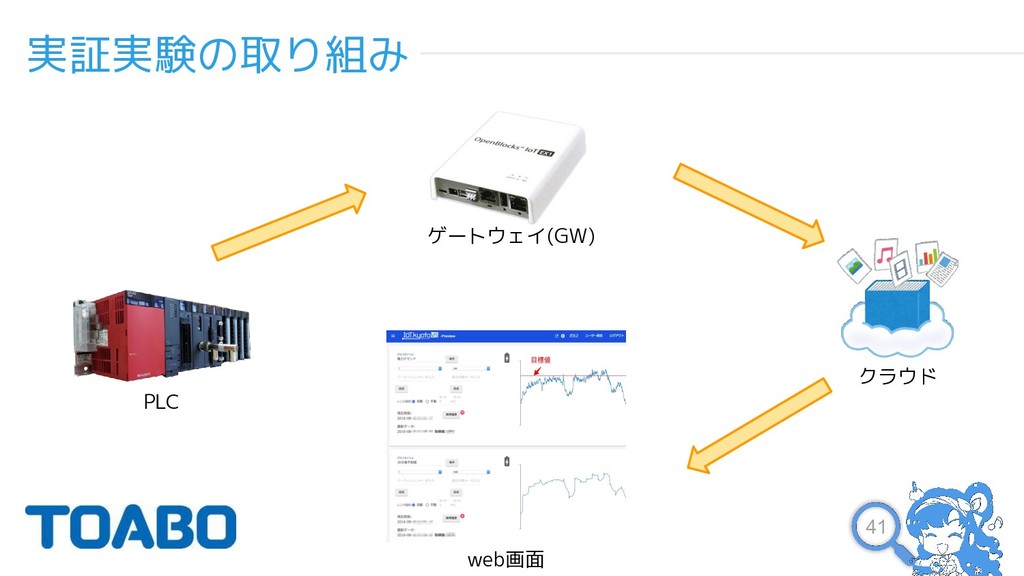

41. 41 実証実験の取り組み ゲートウェイ(GW) クラウド web画面 PLC
42. 42 実証実験の気づき 実証実験だけでも効果が見えた！ もっと詳細に分析できる画面が あればピークカット・ピークシフト に向けた施策を実現できそう...

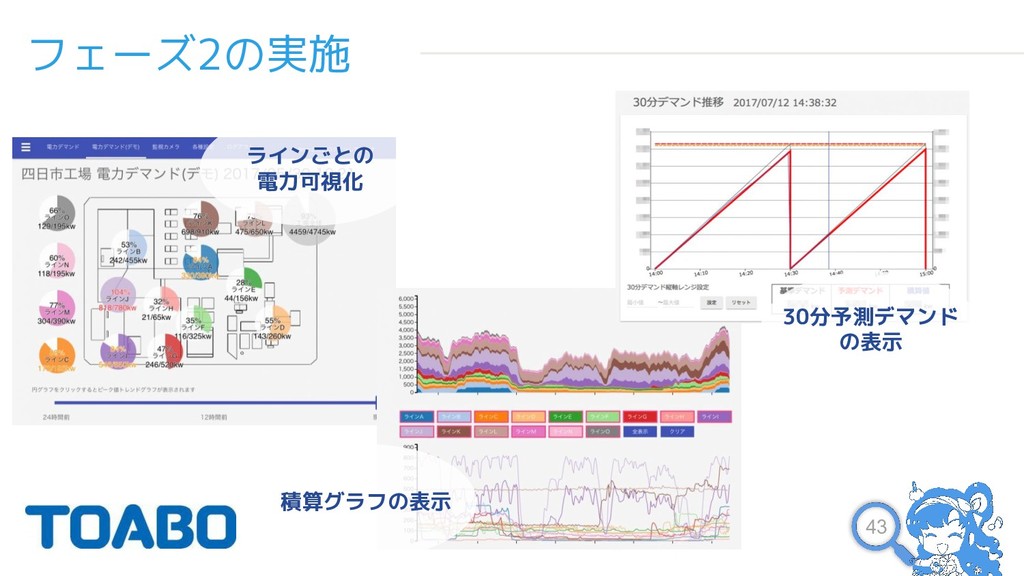

43. 43 フェーズ2の実施 ラインごとの 電力可視化 積算グラフの表示 30分予測デマンド の表示
44. 44 導入効果 before

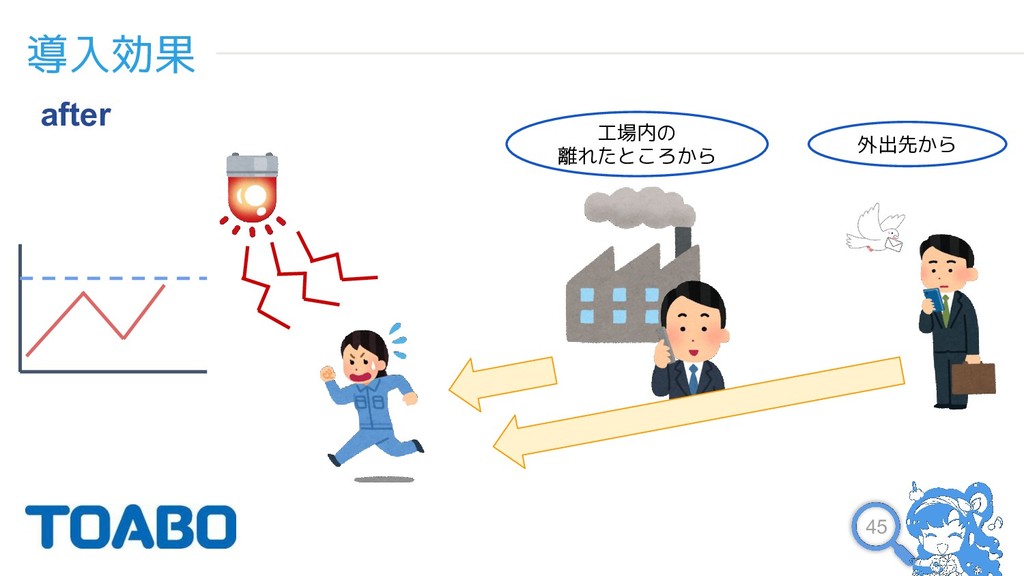

45. 45 導入効果 外出先から 工場内の 離れたところから after
46. 46 導入効果 外出先から 工場内の 離れたところから 電力の コストカット after

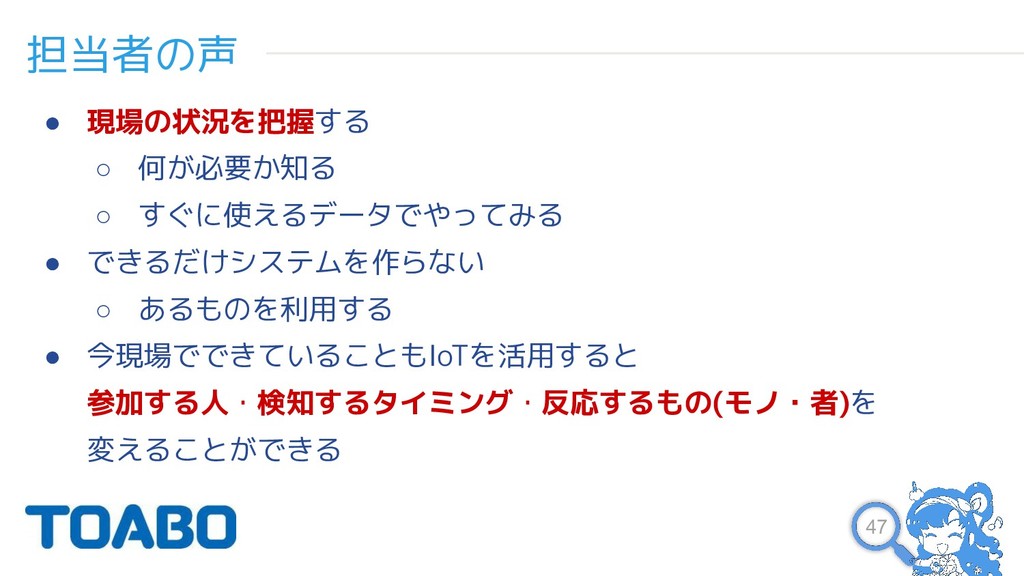

47. 47 担当者の声 • 現場の状況を把握する ◦ 何が必要か知る ◦ すぐに使えるデータでやってみる • できるだけシステムを作らない ◦ あるものを利用する • 今現場でできていることもIoTを活用すると 参加する人・検知するタイミング・反応するもの(モノ・者)を 変えることができる
48. 48 某飲料メーカー様 いつ・だれが・なにを 購入したかタブレット一つで 判別できれば面白そう！！

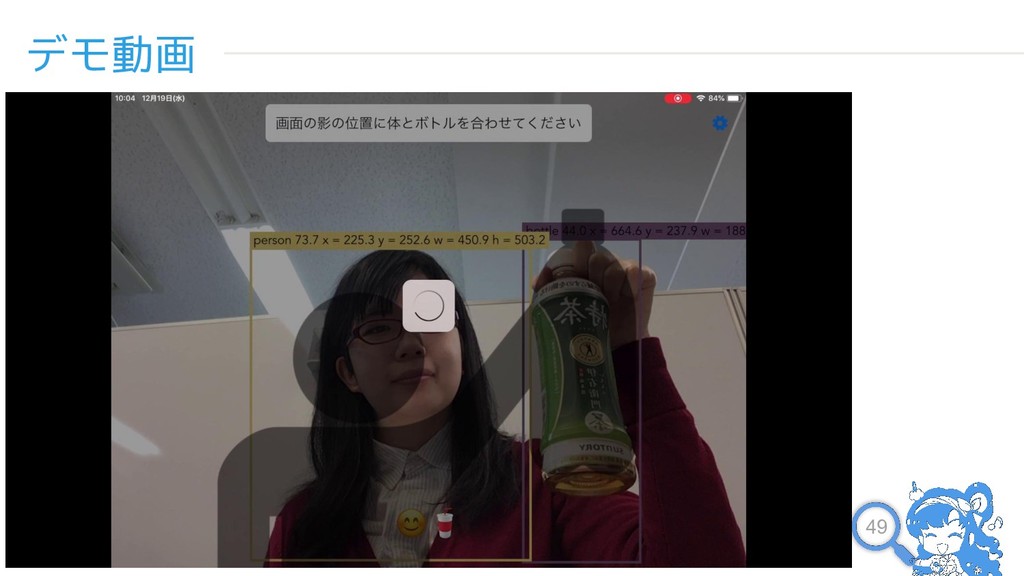

49. 49 デモ動画

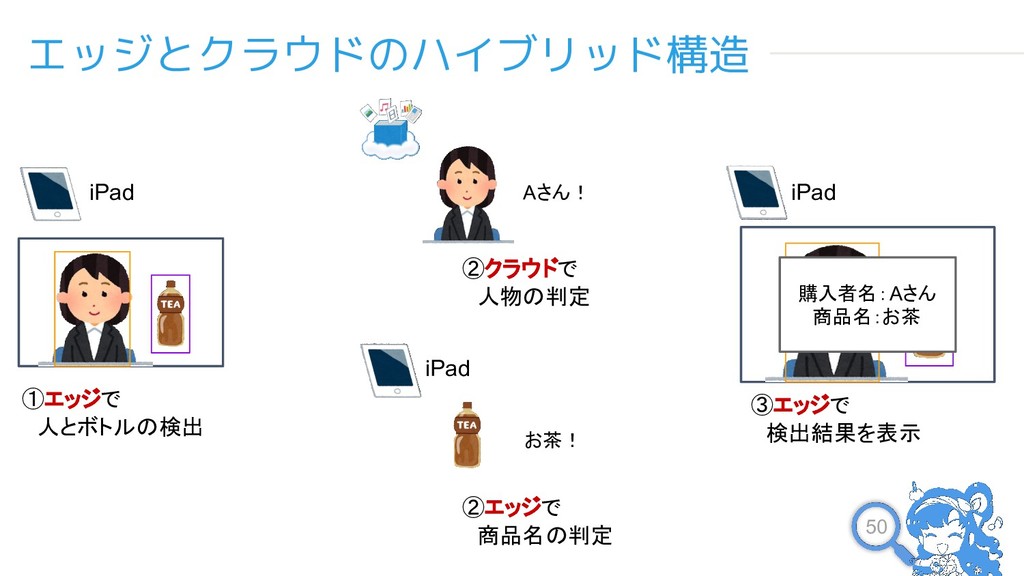

50. 50 エッジとクラウドのハイブリッド構造 Aさん！ ②クラウドで 　人物の判定 ①エッジで 　人とボトルの検出 ②エッジで 　商品名の判定 お茶！ 購入者名：Aさん 商品名：お茶 ③エッジで 　検出結果を表示 iPad iPad iPad

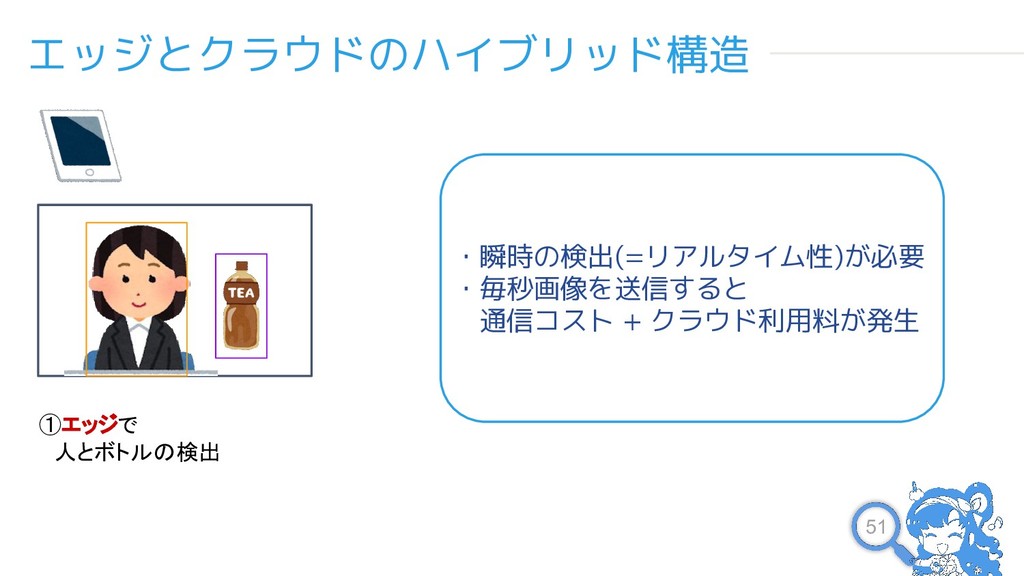

51. 51 エッジとクラウドのハイブリッド構造 ①エッジで 　人とボトルの検出 ・瞬時の検出(=リアルタイム性)が必要 ・毎秒画像を送信すると 　通信コスト + クラウド利用料が発生

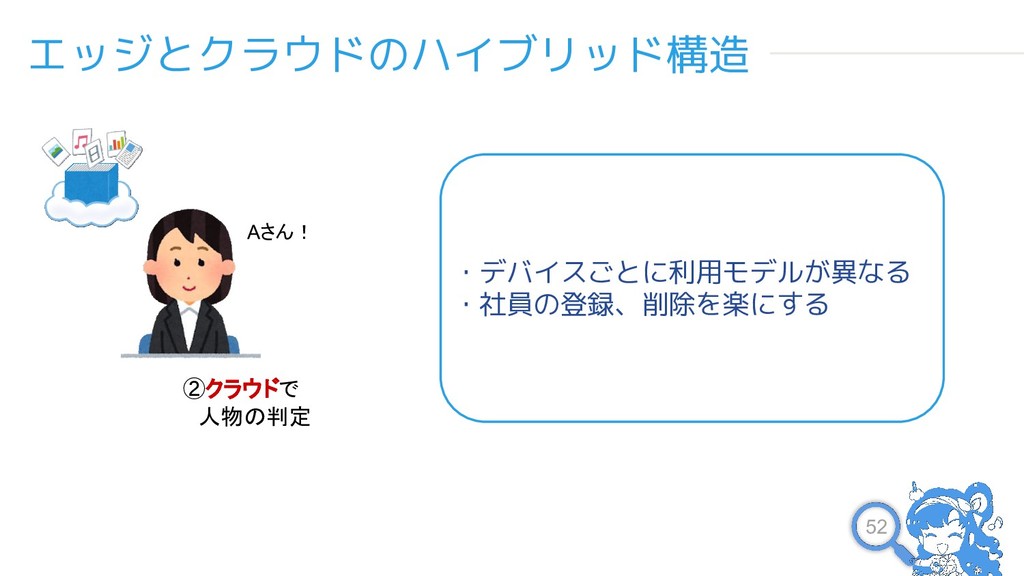

52. 52 エッジとクラウドのハイブリッド構造 ・デバイスごとに利用モデルが異なる ・社員の登録、削除を楽にする Aさん！ ②クラウドで 　人物の判定

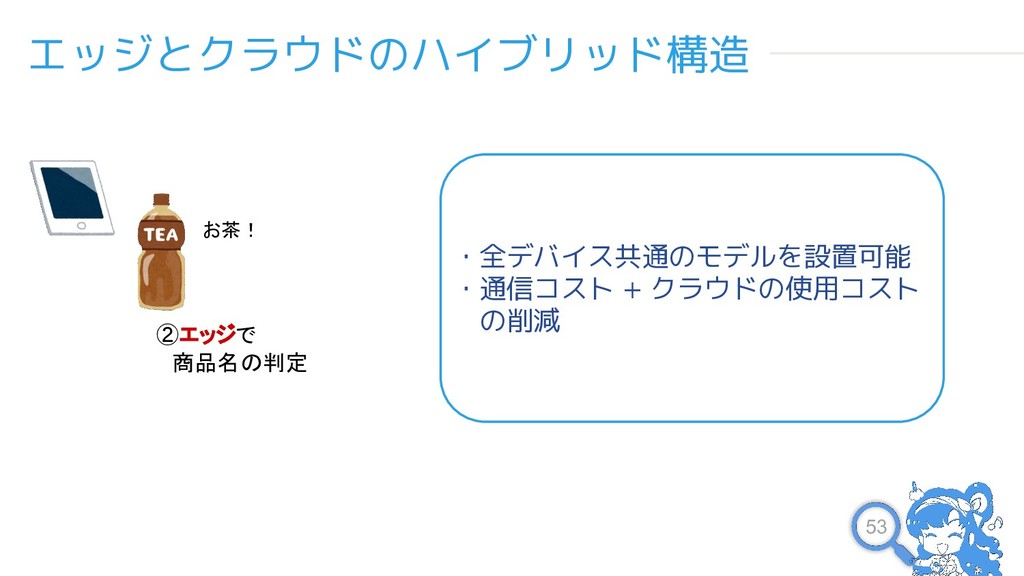

53. 53 エッジとクラウドのハイブリッド構造 ・全デバイス共通のモデルを設置可能 ・通信コスト + クラウドの使用コスト 　の削減 ②エッジで 　商品名の判定 お茶！

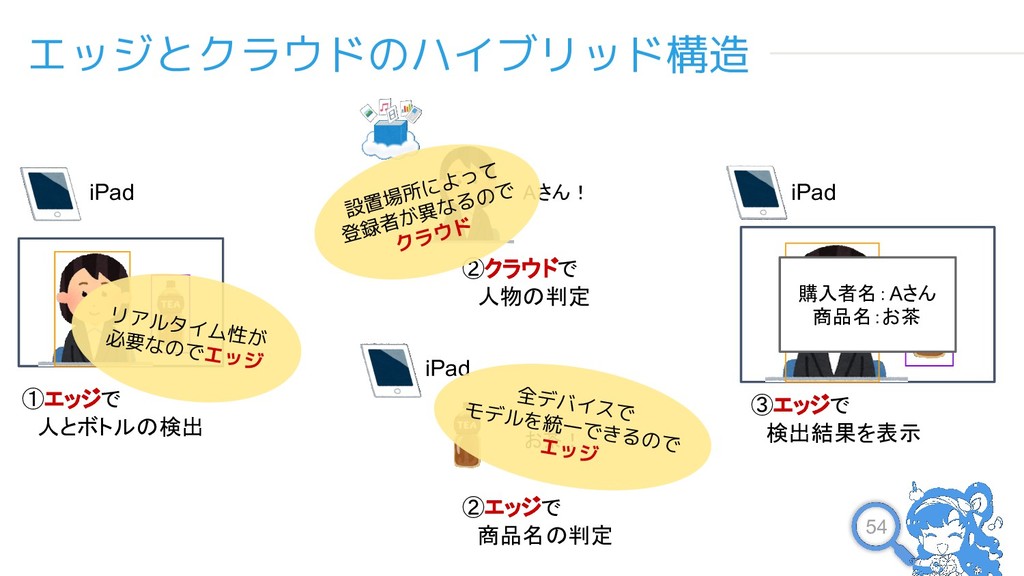

54. 54 エッジとクラウドのハイブリッド構造 Aさん！ ②クラウドで 　人物の判定 ①エッジで 　人とボトルの検出 ②エッジで 　商品名の判定 お茶！ 購入者名：Aさん 商品名：お茶 ③エッジで 　検出結果を表示 iPad iPad iPad リアルタイム性が 必要なのでエッジ 設置場所によって 登録者が異なるので クラウド 全デバイスで モデルを統一できるので エッジ

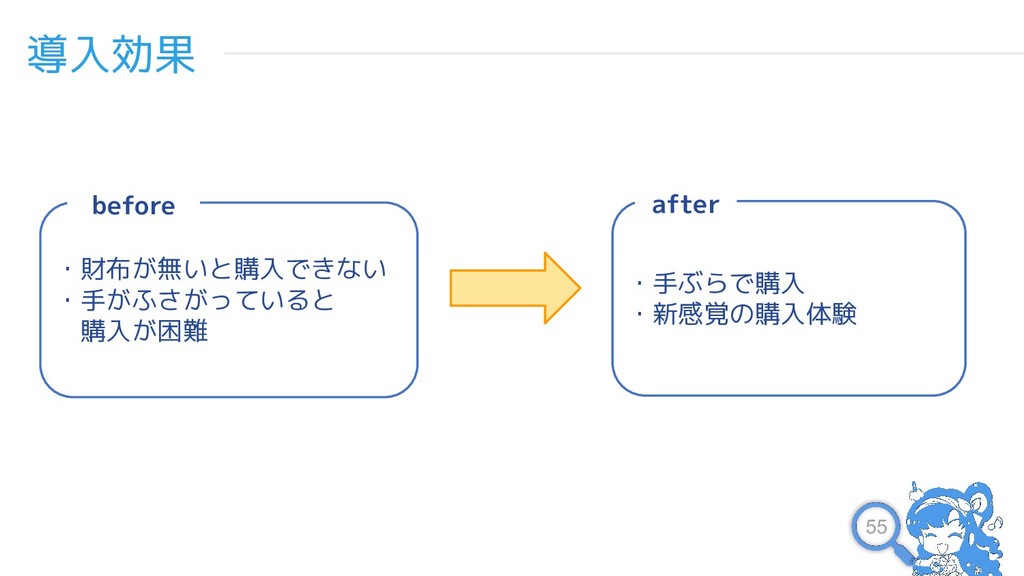

55. 55 導入効果 before ・財布が無いと購入できない ・手がふさがっていると 　購入が困難 after ・手ぶらで購入 ・新感覚の購入体験
56. 56 好奇心でエイヤ！の開発

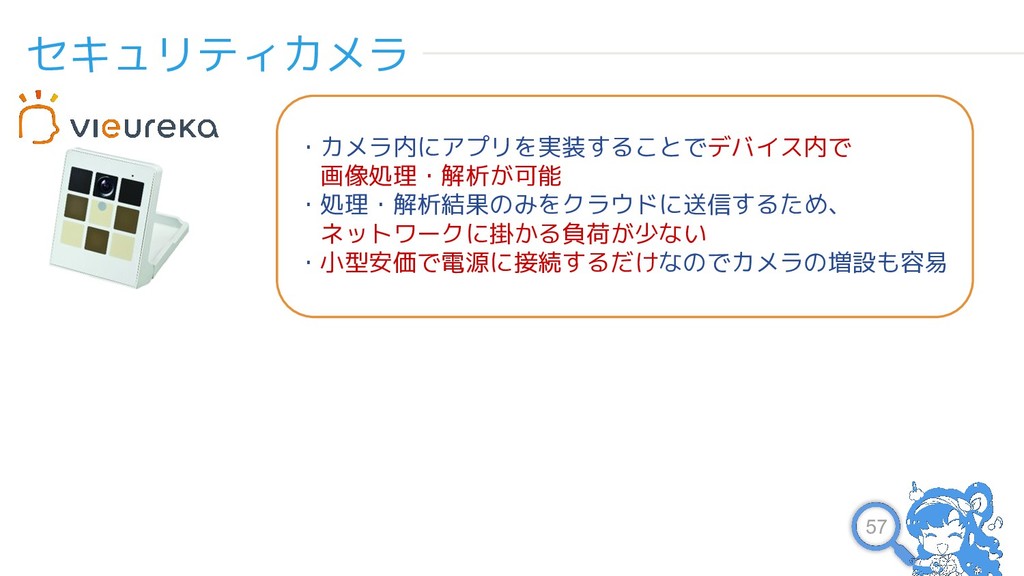

57. ・カメラ内にアプリを実装することでデバイス内で 　画像処理・解析が可能 ・処理・解析結果のみをクラウドに送信するため、 　ネットワークに掛かる負荷が少ない ・小型安価で電源に接続するだけなのでカメラの増設も容易 セキュリティカメラ 57

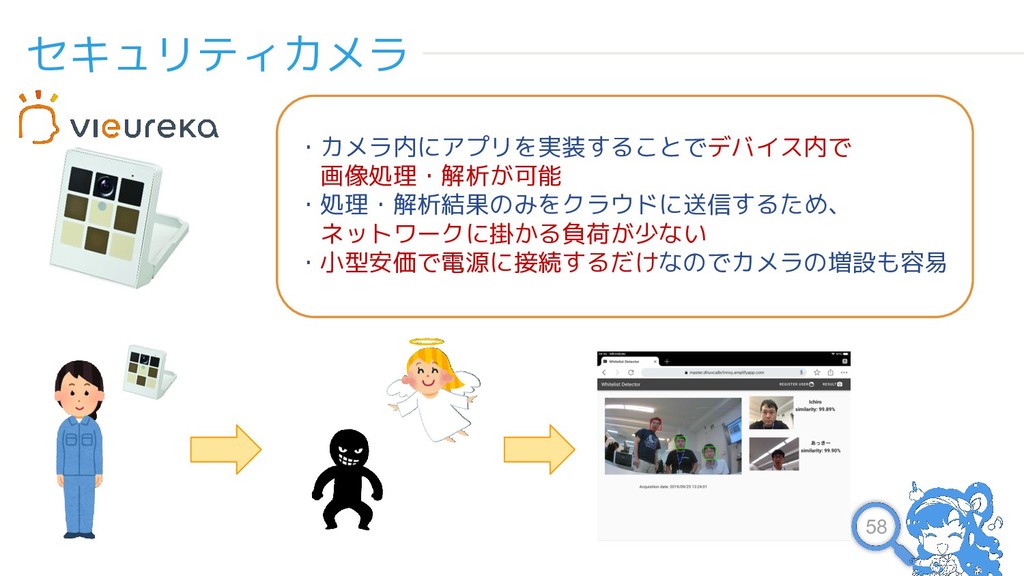

58. 58 セキュリティカメラ ・カメラ内にアプリを実装することでデバイス内で 　画像処理・解析が可能 ・処理・解析結果のみをクラウドに送信するため、 　ネットワークに掛かる負荷が少ない ・小型安価で電源に接続するだけなのでカメラの増設も容易

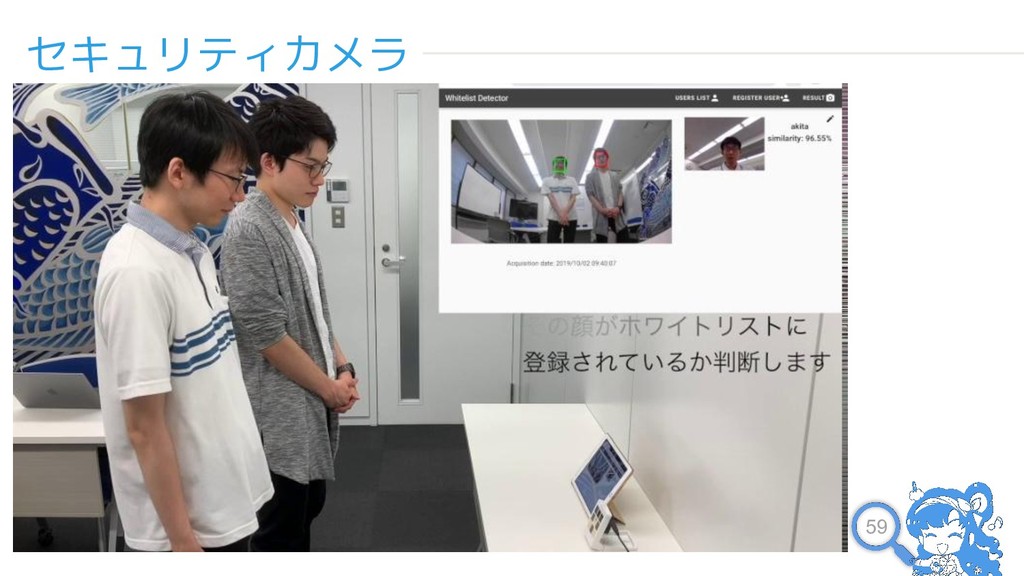

59. 59 セキュリティカメラ

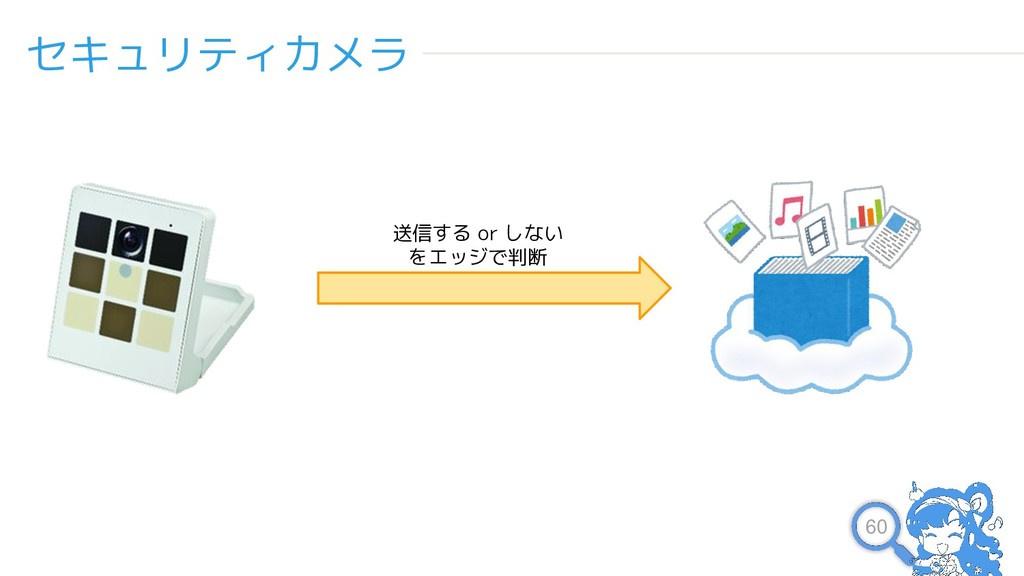

60. 60 送信する or しない をエッジで判断 セキュリティカメラ

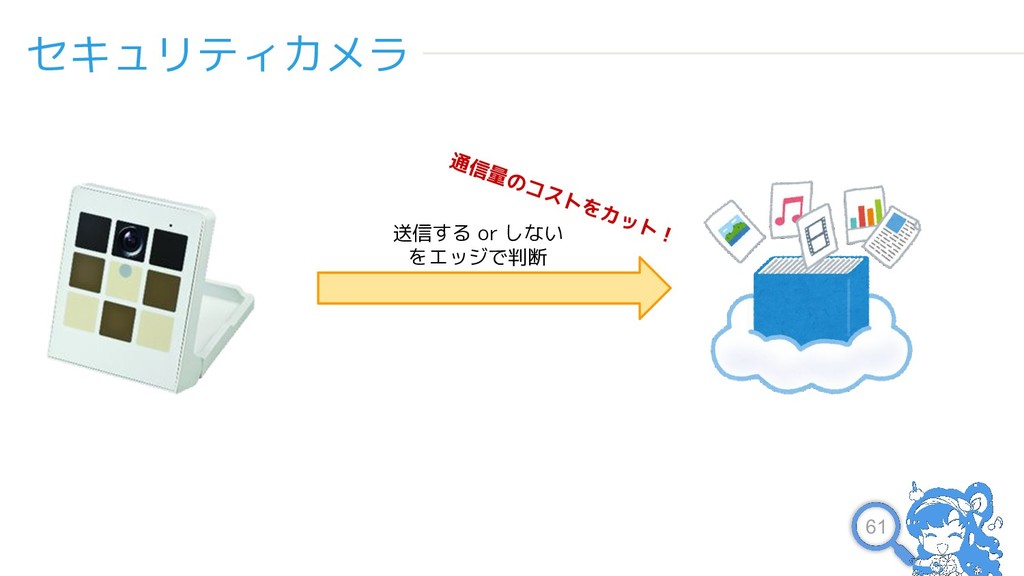

61. 61 送信する or しない をエッジで判断 通信量のコストをカット！ セキュリティカメラ

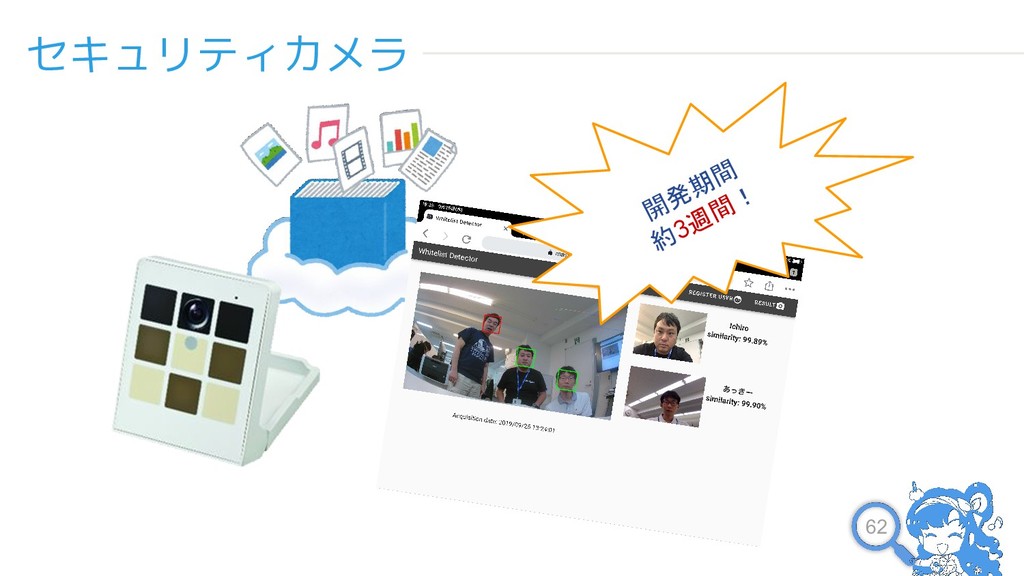

62. 62 セキュリティカメラ 開発期間 約3週間！

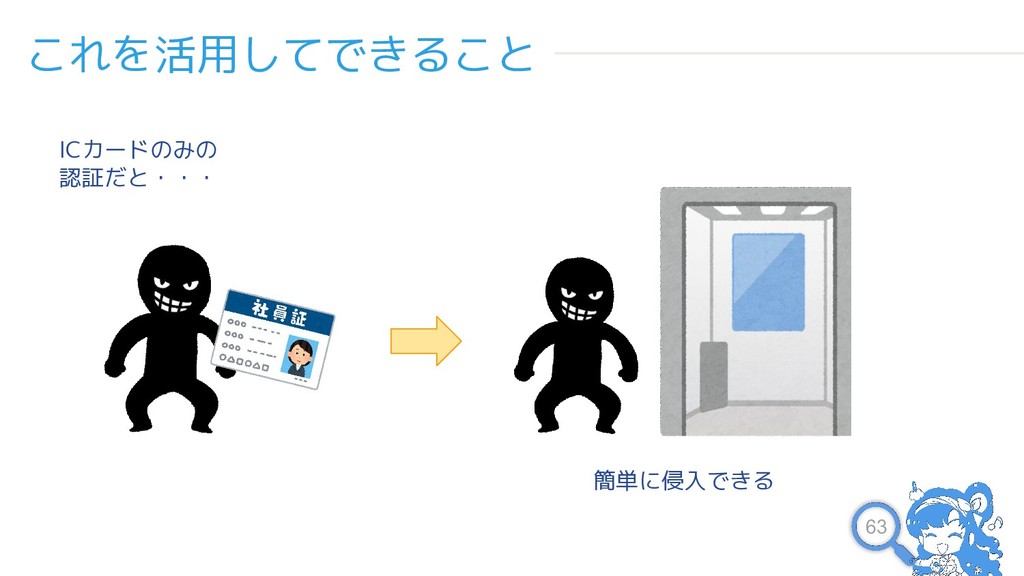

63. 63 ICカードのみの 認証だと・・・ これを活用してできること 簡単に侵入できる

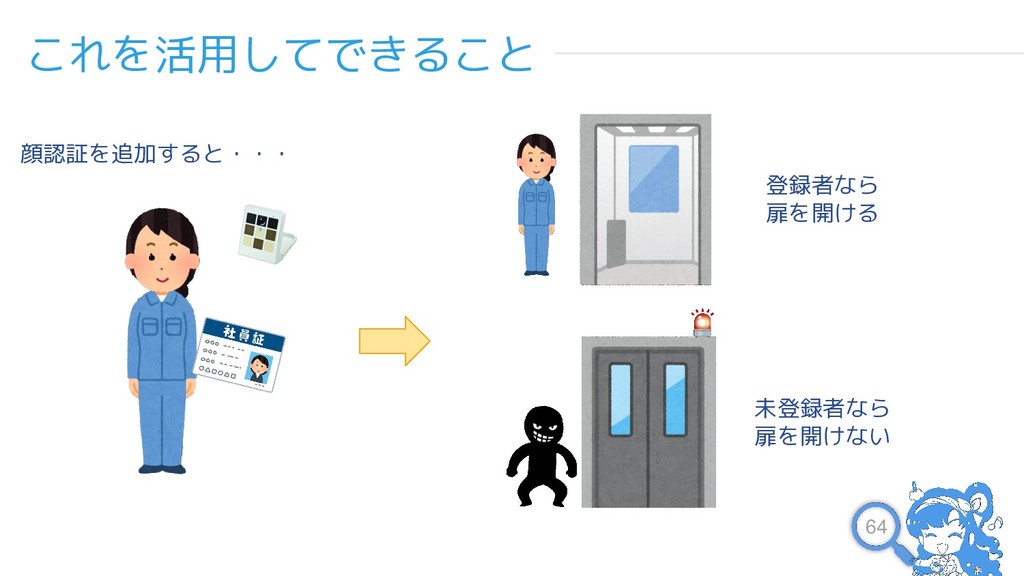

64. 64 顔認証を追加すると・・・ 登録者なら 扉を開ける 未登録者なら 扉を開けない これを活用してできること
65. 65 人数カウンター

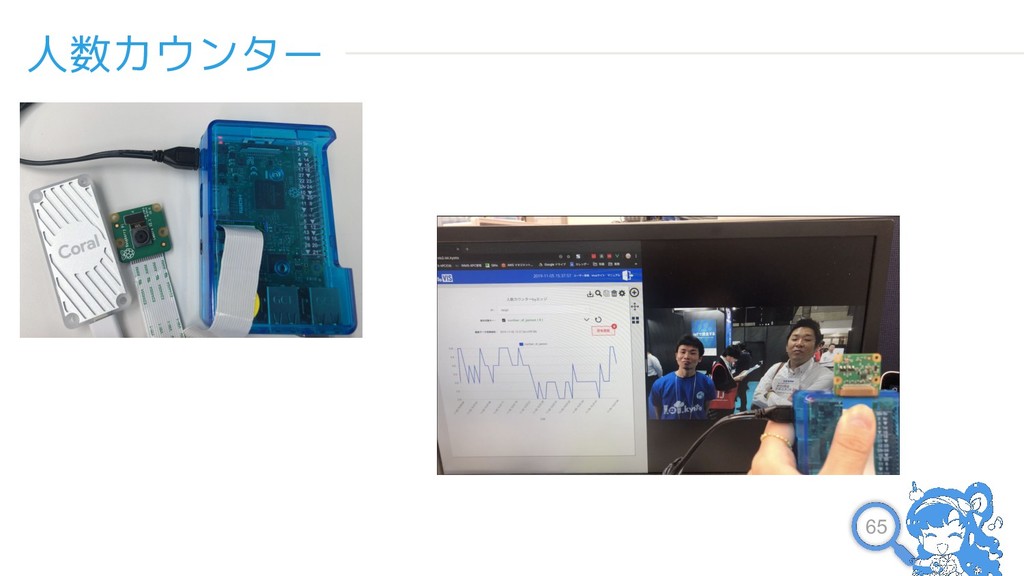

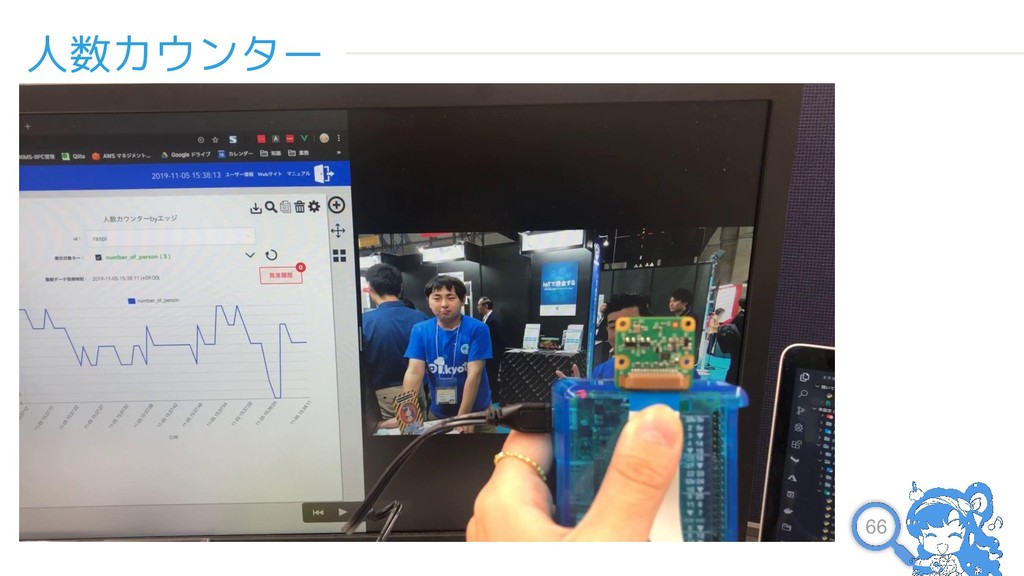

66. 66 人数カウンター
67. 67 人数カウンター AIで取得した画像に 人が何人いるか数える 検出人数のみを送信 web画面から 人数グラフを可視化

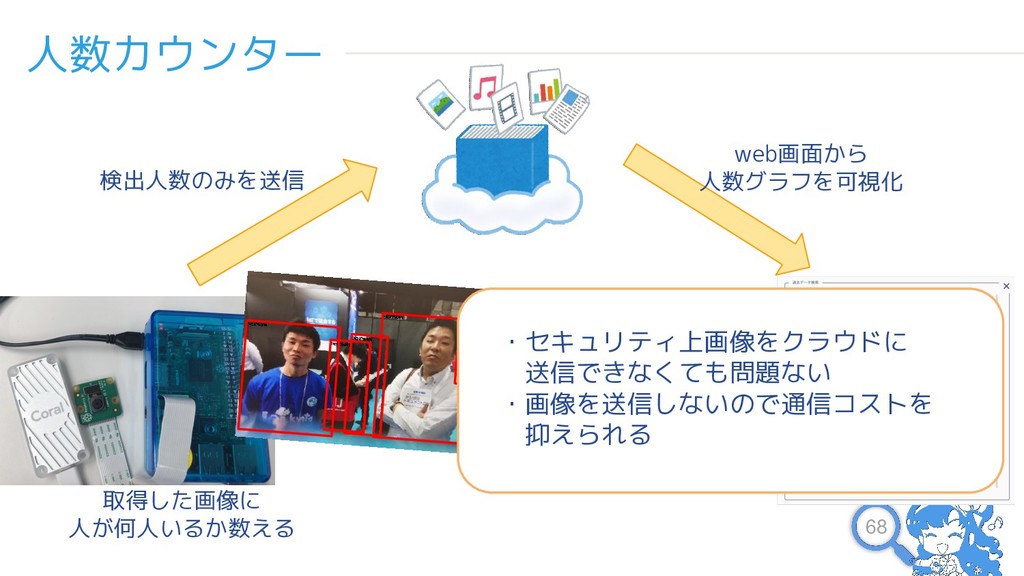

68. 68 人数カウンター 取得した画像に 人が何人いるか数える 検出人数のみを送信 web画面から 人数グラフを可視化 ・セキュリティ上画像をクラウドに 　送信できなくても問題ない ・画像を送信しないので通信コストを 　抑えられる

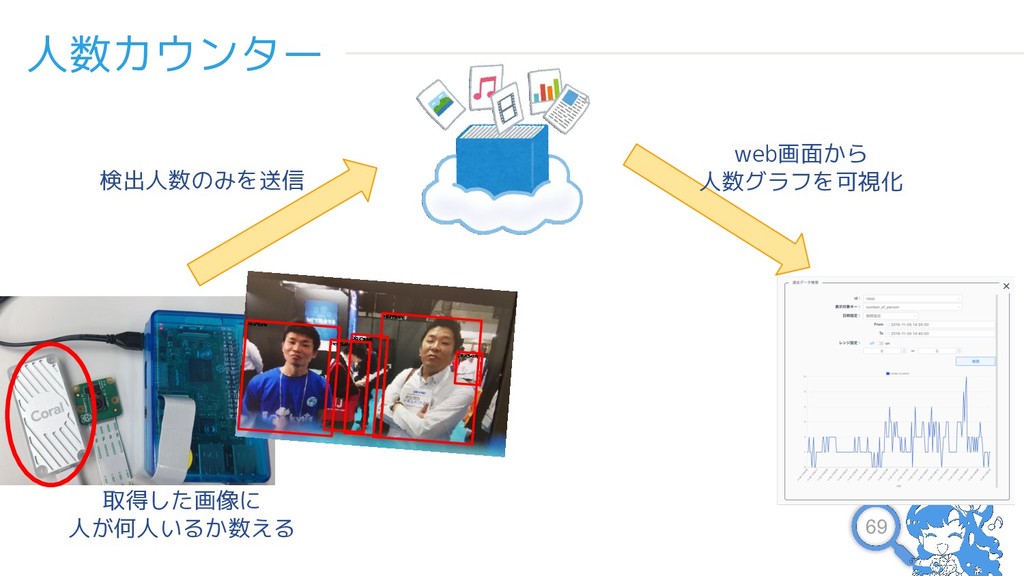

69. 69 人数カウンター 取得した画像に 人が何人いるか数える 検出人数のみを送信 web画面から 人数グラフを可視化

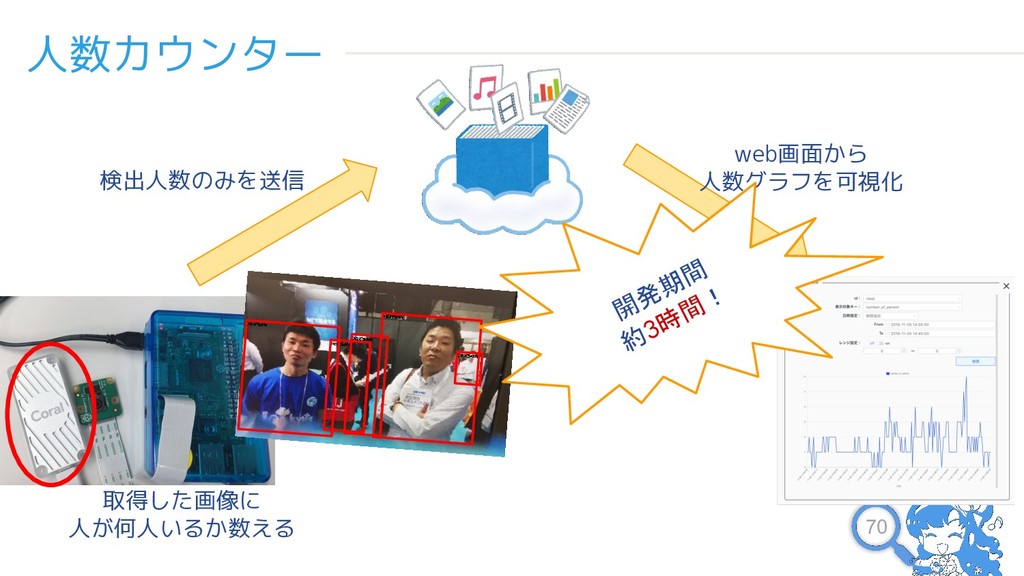

70. 70 人数カウンター 取得した画像に 人が何人いるか数える 検出人数のみを送信 web画面から 人数グラフを可視化 開発期間 約3時間！

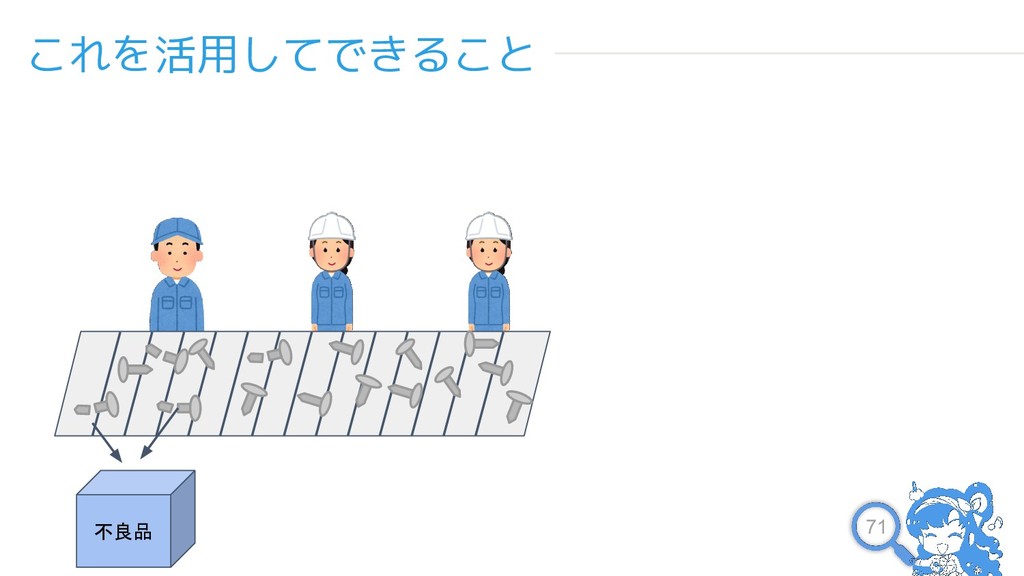

71. 71 これを活用してできること 不良品

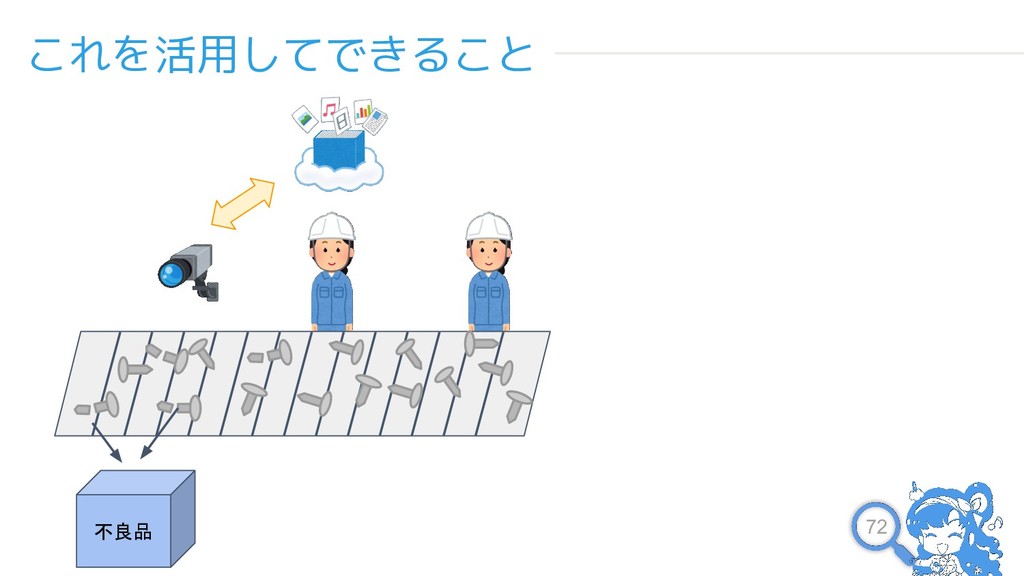

72. 72 これを活用してできること 不良品

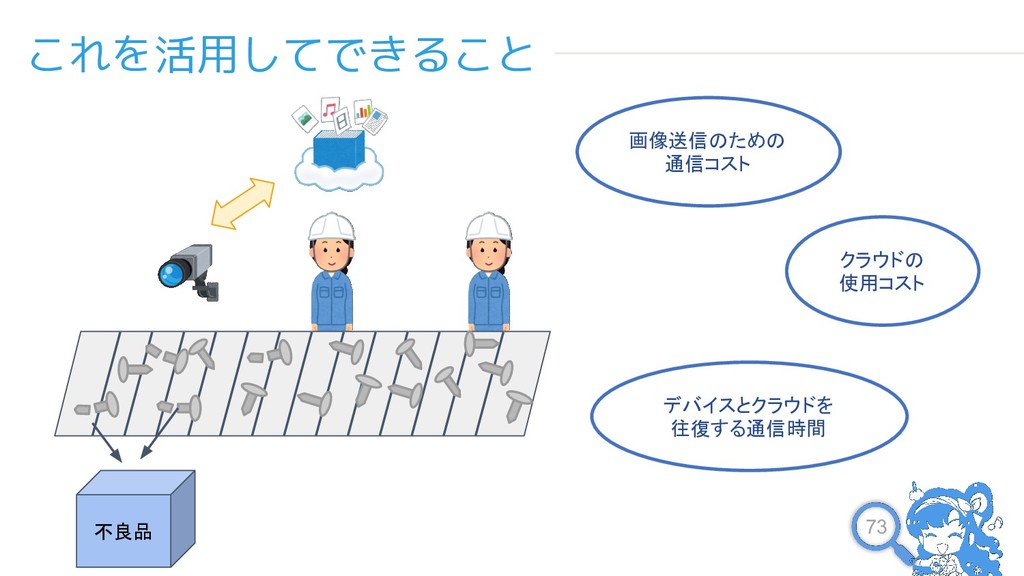

73. 73 これを活用してできること 不良品 画像送信のための 通信コスト クラウドの 使用コスト デバイスとクラウドを 往復する通信時間

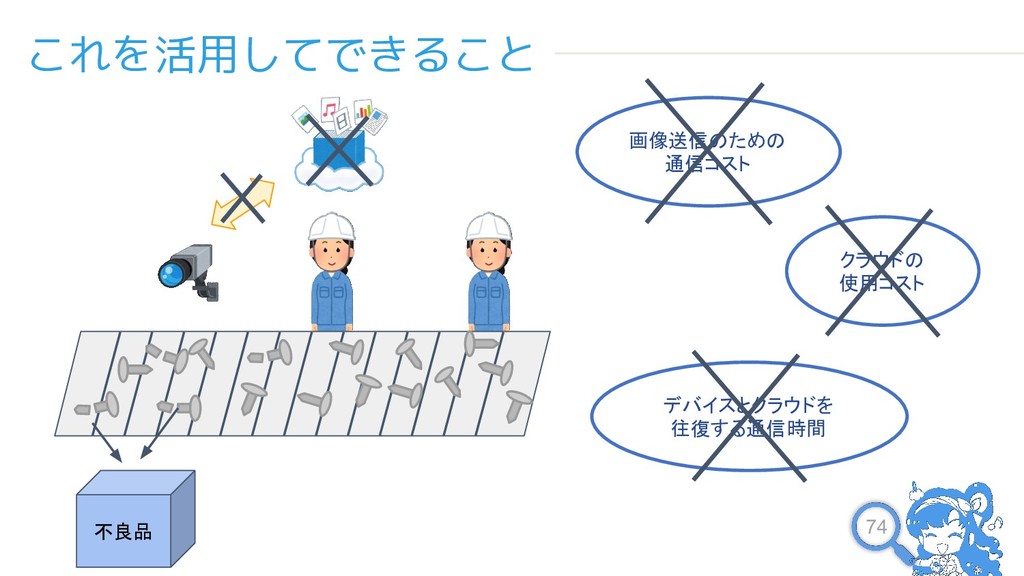

74. 74 これを活用してできること 不良品 画像送信のための 通信コスト クラウドの 使用コスト デバイスとクラウドを 往復する通信時間

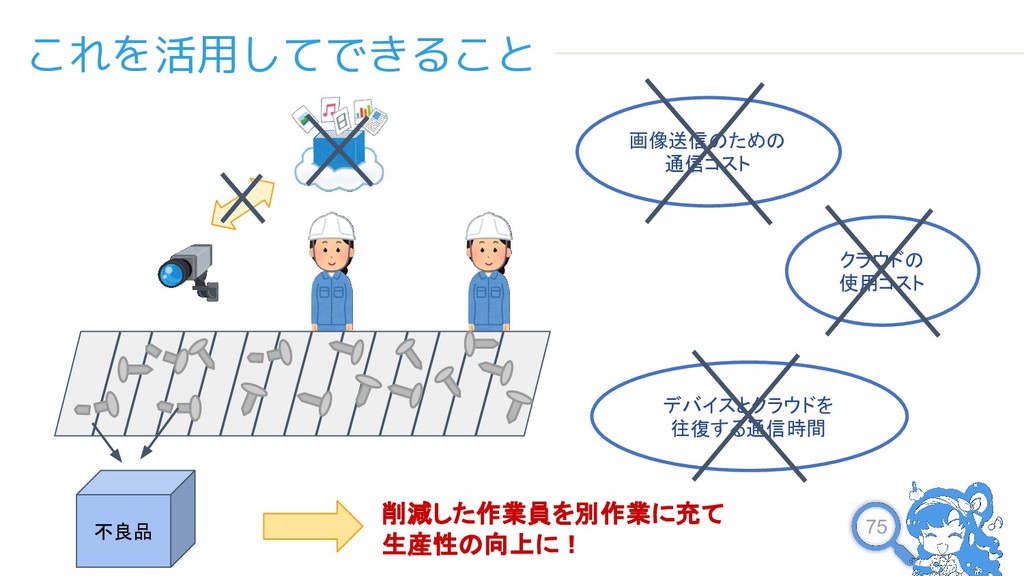

75. 75 これを活用してできること 不良品 画像送信のための 通信コスト クラウドの 使用コスト デバイスとクラウドを 往復する通信時間 削減した作業員を別作業に充て 生産性の向上に！

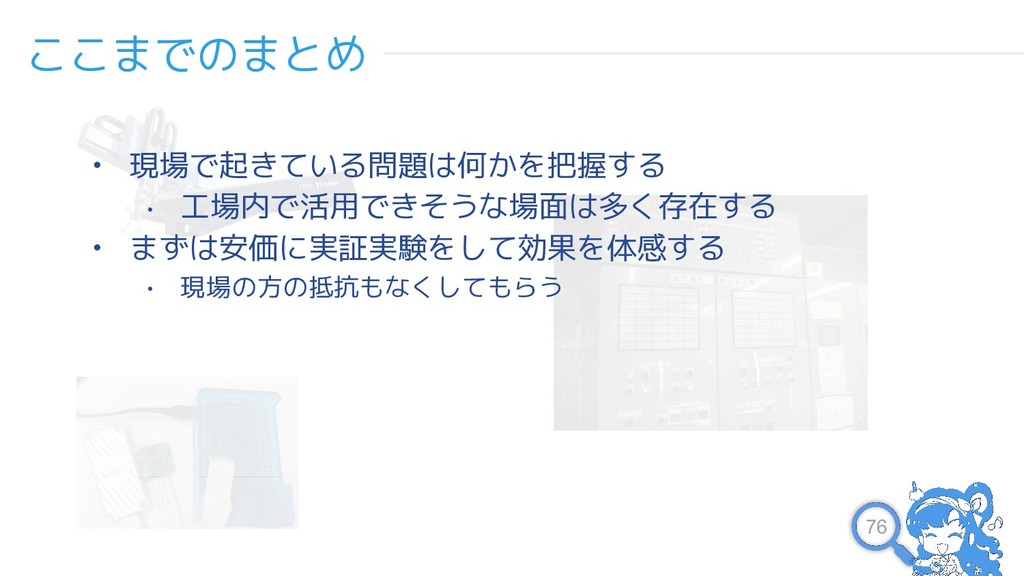

76. 76 • 現場で起きている問題は何かを把握する • 工場内で活用できそうな場面は多く存在する • まずは安価に実証実験をして効果を体感する • 現場の方の抵抗もなくしてもらう ここまでのまとめ

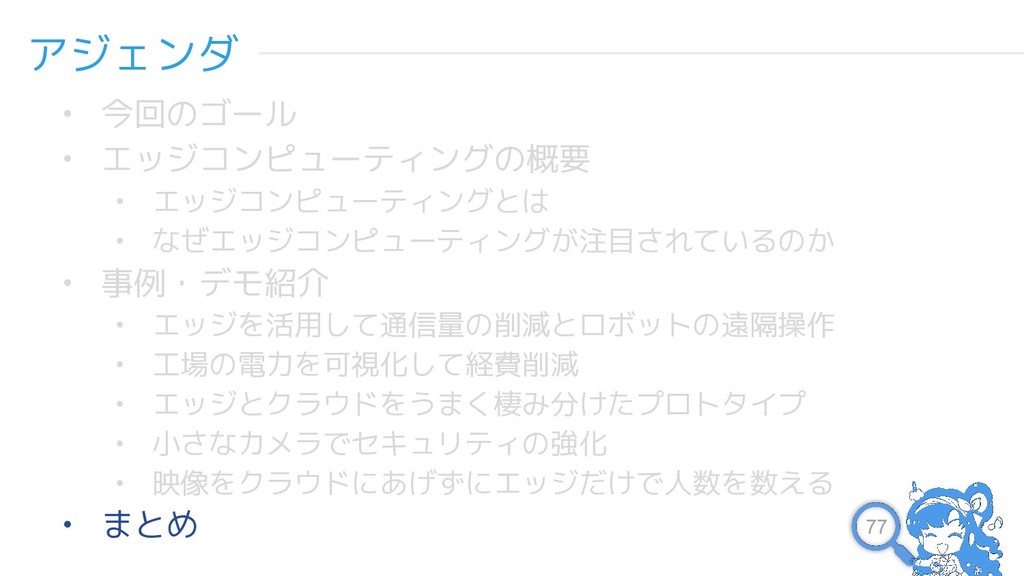

77. アジェンダ 77 • 今回のゴール • エッジコンピューティングの概要 • エッジコンピューティングとは • なぜエッジコンピューティングが注目されているのか • 事例・デモ紹介 • エッジを活用して通信量の削減とロボットの遠隔操作 • 工場の電力を可視化して経費削減 • エッジとクラウドをうまく棲み分けたプロトタイプ • 小さなカメラでセキュリティの強化 • 映像をクラウドにあげずにエッジだけで人数を数える • まとめ

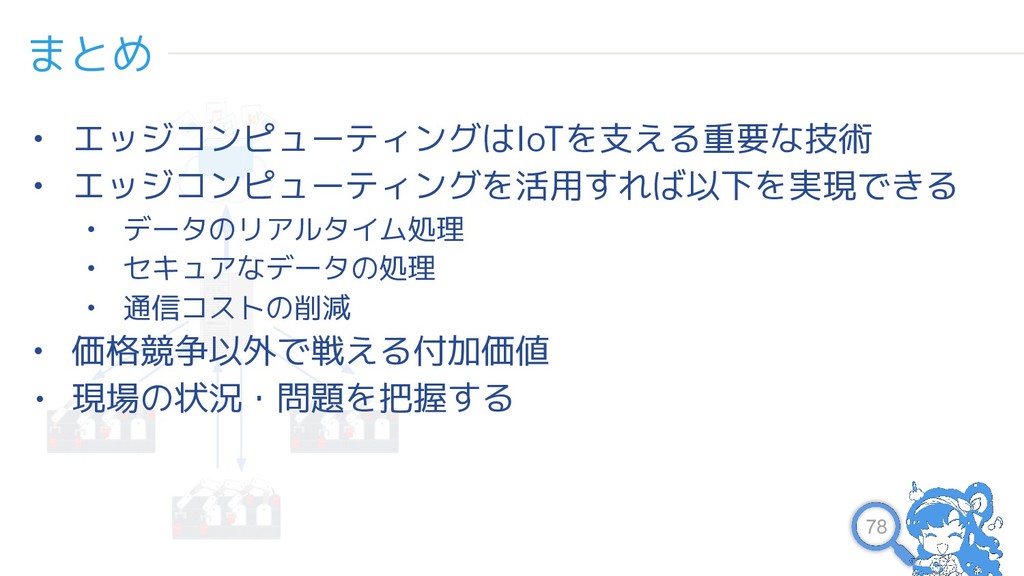

78. • エッジコンピューティングはIoTを支える重要な技術 • エッジコンピューティングを活用すれば以下を実現できる • データのリアルタイム処理 • セキュアなデータの処理 • 通信コストの削減 • 価格競争以外で戦える付加価値 • 現場の状況・問題を把握する 78 まとめ

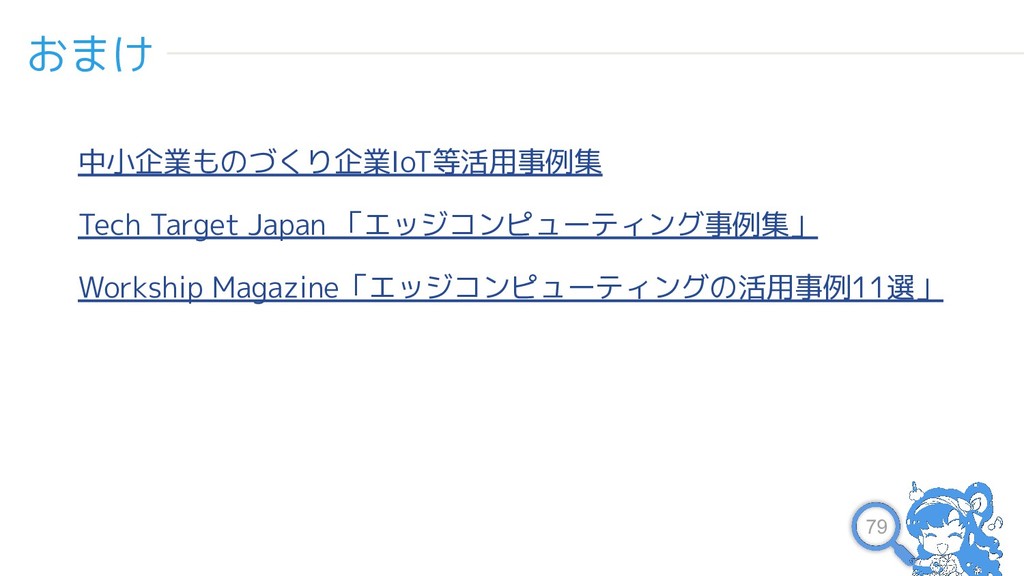

79. 79 おまけ 中小企業ものづくり企業IoT等活用事例集 Tech Target Japan 「エッジコンピューティング事例集」 Workship Magazine「エッジコンピューティングの活用事例11選」
80. ご清聴ありがとうございました 80
