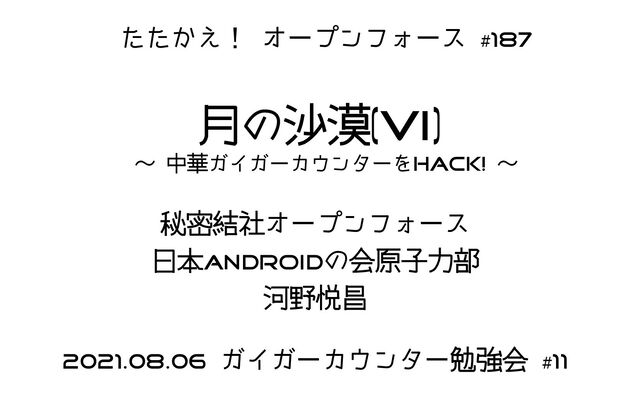

月の沙漠(VI) たたかえ! オープンフォース #187 〜 中華ガイガーカウンターをHacK! 〜 秘密結社オープンフォース 日本Androidの会原子力部 河野悦昌
2021.08.06 ガイガーカウンター勉強会 #11
None
None
None
USBポートの反応は・・・
感度 • 信頼で きる かな?
None
None
None
None
None
None
動かして・・・ • ESP32に取得 • CPM • IFTTTでクラウド公開
¥ 4950 ¥7450 ガイガーカウンター
None
None
None
これは何かな?
None
None
None
None
データ起こし • J305 • ハロゲンチューブ • γ線 20mR/h〜120mR/h • 軟β線
100〜1800CI/MCM2 • 駆動電圧 380-450V • 駆動電流 0.015-0.02mA • γ線感度 0.1MeV • 固有バックグラウンド 0,2Pulse/s • 寸法 107±3mm 長 x 10±0.5mm 径
謎!
None
None
M4011 • 開始電圧<350V • 推奨駆動電圧 380V • 最少プラトー幅 80V •
最大プラトー勾配 10%/80V • 最大駆動電圧 600V • 固有バックグラウンド 25カウント /min • 寸法 90±2mm 長 x 10±0.5mm 径 • ¥2673
比較 SBM20 • 駆動電圧 350〜475V • 推奨駆動電圧 400V • 推奨アノード抵抗
5.1M • 信号振幅 50V(min) • 駆動温度 -50℃〜70℃ • 寿命 20億パルス(min.) • 寸法 108±3.5mm 長 x 10±1mm 径 • ¥?? https://www.gstube.com/ data/2398/
None
None
None
高圧回路
?????
None
ここはこれから・・・
None
None
None
None
None
None
ESP32のスケッチ
ESP32 → Google Spreadsheet • Google Apps Scriptの設定 • (乞ご期待)
俺達の戦いはこれからだ! • 次回作にご期待下さい!
頒布 • 次回作にご期待しない方へ
¥ 4950 ¥7450 ガイガーカウンター
BR-6(白いやつ) • 169元 → ¥4225
J305 • ハロゲンチューブ • γ線 20mR/h〜120mR/h • 軟β線 100〜1800CI/MCM2 •
駆動電圧 380-450V • 駆動電流 0.015-0.02mA • γ線感度 0.1MeV • 固有バックグラウンド 0,2Pulse/s • 寸法 107±3mm 長 x 10±0.5mm 径 • ¥2673
J301 • ガラスチューブ • 駆動電圧 推奨450V 最高600V • 最少プラトー 80V
• 最大プラトー勾配 1.25%/V • 開始電圧 <350V • 寿命 10 億パルス • 最大バックグラウンド 80カウント/min • γ線検出 0.2mR/h〜120mR/h • β線検出 100〜1800OFF THEVARIABLE/MCM2 • 最大検出数 3000回/min • 寸法 205±3mm 長 x 10±0.5mm 径 • ¥3537
J302 • ガラスチューブ • 最少プラトー 80V • カウントレート電圧 350〜550V •
推奨駆動電圧 390V • 最少プラトー 350V • 最大プラトー勾配 10%/80V • 開始電圧 <350V • 寿命 (5mR/h 時) > 150時間 • 最大バックグラウンド 80カウント/min • γ線検出 0.2mR/h〜120mR/h • γ および 硬β線検出 200mR/h 〜 5R/h • 可用環境温度範囲 -40℃〜55℃ • 寸法 65±3mm 長 x 7.5±0.1mm 径 • ¥3077
J303 • ガラスチューブ • 最少プラトー 80V • カウントレート電圧 350〜550V •
開始電圧 <350V • 推奨駆動電圧 380V • 最少プラトー幅 80V • 限界電圧 550V • 最大バックグラウンドカウント率 25回/min • 最大プラトー勾配 10%/80V • 寿命 1億パルス • 検出対象 γ線およびβ線 • 寸法 65±2mm 長 x 10±0.5mm 径 • ¥3399
J304 • 運用温度 -40℃〜55℃ • γ線 20mR/h〜120mR/h • 軟β線 100〜1800CI/MCM2
• 駆動電圧 360-440V • 駆動電流 0.015-0.02mA • γ線感度 0.1MeV • 固有バックグラウンド 0,2パルス/s • 寸法 90±2mm 長 x 10±0.5mm 径 • ¥2673 性能はJ305に類似
J321 • 開始電圧380V • 最少プラトー幅 80V • 最大プラトー勾配 10%/80V •
最大駆動電圧 600V • 固有バックグラウンド 25カウント /min • 寿命 10億パルス • 寸法 86±2mm 長 x 10±0.5mm 径 • ¥3471
M4011 • 開始電圧<350V • 推奨駆動電圧 380V • 最少プラトー幅 80V •
最大プラトー勾配 10%/80V • 最大駆動電圧 600V • 固有バックグラウンド 25カウント /min • 寸法 90±2mm 長 x 10±0.5mm 径 • ¥2673
比較 SBM20 • 駆動電圧 350〜475V • 推奨駆動電圧 400V • 推奨アノード抵抗
5.1M • 信号振幅 50V(min) • 駆動温度 -50℃〜70℃ • 寿命 20億パルス(min.) • 寸法 108±3.5mm 長 x 10±1mm 径 • ¥?? https://www.gstube.com/ data/2398/
https://github.com/SensorsIot/Geiger-Counter-RadiationD-v1.1-CAJOE-/ blob/master/M4011%20Geiger%20Tube%20Specification.pdf
https://cdn.instructables.com/ORIG/F8F/EHVB/JPQU2XIJ/ F8FEHVBJPQU2XIJ.pdf
