1. Copyright © Interop Tokyo 2016 ShowNet NOC Team ShowNetにおける 無線LANの構築と運用のポイント ～ 無線LAN空間デザインの自由度向上とセキュリティ連携 ～
2. Copyright © Interop Tokyo 2016 ShowNet NOC Team Scratch and Re-build the Internet

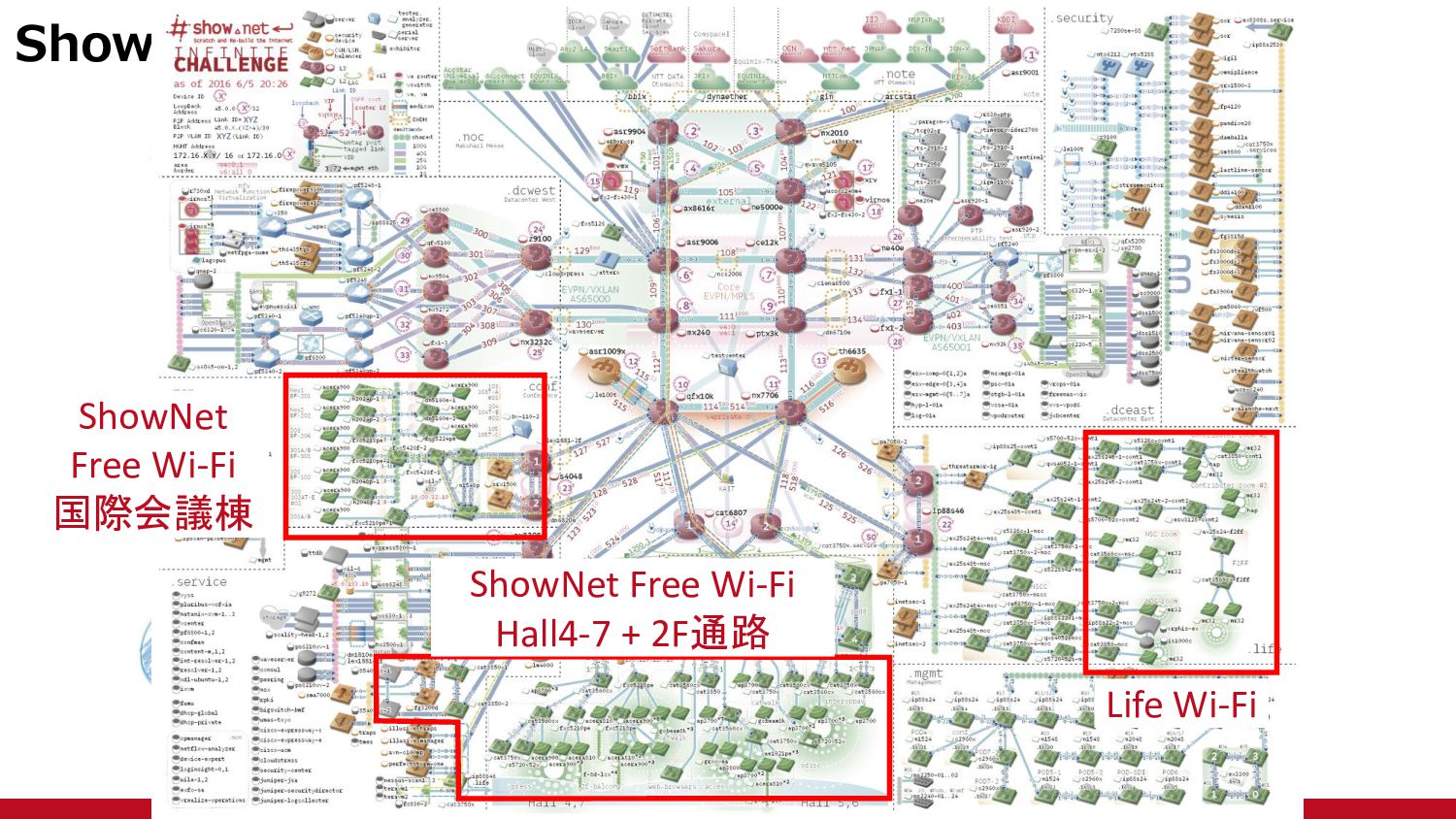

3. Copyright © Interop Tokyo 2016 ShowNet NOC Team ShowNet 2016 全体像 ShowNet Free Wi-Fi Hall4-7 + 2F通路 ShowNet Free Wi-Fi 国際会議棟 Life Wi-Fi
4. 4 Copyright © Interop Tokyo 2016 ShowNet NOC Team ワイヤレス • 2016のテーマ ➢ ワイヤレスネットワークにおけるSimple & Toughの追求 ✓ 来場者の方向けの無償サービス”ShowNet Free Wi-Fi” • SSID : 2016shownet（会場内の共通SSID） • SSID : 2016shownet-lcx（漏洩同軸ケーブルによるサービス） • SSID : 2016shownet-sta（スタジアムAPによるサービス） ✓ 短期間での構築（大規模イベントならでは） ✓ 広範囲な展開エリア ✓ 特殊アンテナ・APを活かした設計 ✓ セキュリティデバイスとの連携 ShowNetでのワイヤレス取り組み
5. 5 Copyright © Interop Tokyo 2016 ShowNet NOC Team ワイヤレス • More Simple ➢ AP数の削減を可能にする 設計の進化 ✓ 2014年：114個 ✓ 2015年：47個（▲58%） ✓ 2016年：35個（▲25%） ➢ メリット ✓ 構築/運用負荷の低減 ✓ 早期の無線エリア展開が可能となる ✓ AP間隔が空くことでAP同士の干渉によるノイズを 減少させることができる ✓ 利用者のQoE向上 114 47 35 0 50 100 150 2014 2015 2016 Hall無線AP数の推移 ➢ サービスのシンプル化 ✓ 5G帯中心のサービス ✓ NW設計を簡素化し、APの収容を分散する ことで無線による接続の継続性を担保。 Simple & Tough Wireless
6. 6 Copyright © Interop Tokyo 2016 ShowNet NOC Team ワイヤレス • More Tough ➢ 特殊アンテナ/APを活用し、無線空間の柔軟なデザインを実現 ✓ サービス提供を重点的に行いたいエリアに展開し、カバレッジにメリハリをつ ける ➢ セキュリティデバイスと連携した、攻撃的Trafficへの対策 スタジアムAP(表) LCX(漏洩同軸)ケーブル スタジアムAP(裏) Simple & Tough Wireless
7. 7 Copyright © Interop Tokyo 2016 ShowNet NOC Team ワイヤレス • More Tough ➢ 同時接続数（Assoc数）に強いAPの採用 ➢ アンテナの特性を活かした設計 ➢ 無線を支える有線区間の高速化 ✓ 11ac Wave1 : ~ 1.3Gbps ✓ 11ac Wave2 : ~ 3.5Gbps ✓ 無線AP収容L2SWの帯域増 • mGig/NBASE-Tの活用 • Cat5eケーブルを用いて2.5/5Gbpsを実現可能 • 2.5GBASE-T/5GBASE-Tとして標準化が進行中 • トポロジー図の中にも2.5G/5Gが存在します Simple & Tough Wireless
8. 8 Copyright © Interop Tokyo 2016 ShowNet NOC Team Simple & Tough Wireless ワイヤレス 参考：Hall4~7 AP配置（2016） 南口6 南口5 南口4 電気室 商談コ ーナー4 男 女 商談コ ーナー5 女 男 電気室 電気室 女 男 商談コ ーナー6 北口6 電気室 女 男 会議室6 多目的室6 主催者室6 男 男 女 女 電気室 会議室5 多目的室5 主催者室5 主催者室4 電気室 会議室4 北口5 北口4 un e 8 -10 , 2 016 akuhari es s e ( hib a ap an ) s o f p r. 2 2 2 016 ( ) all6 all5 all4 ho w et / ho w as e o o rld 4 04 12 x6 (8 ) 4 02 4 2 6 2 1x18 (4 2 ) 4 04 2 4 x12 (3 2 ) 4 13 6 x6 (4 ) 4 16 9x12 (12 ) 4 2 1 12 x9 (12 ) 4 2 6 12 x9 (12 ) 4 3 2 12 x15 (2 0) 4 0 1 4 17 6 x6 (4 ) 4 14 6 x9(6 ) 4 04 6 x9 (6 ) 4 11 5 17 6 x9 (6 ) 5 17 6 x9 (6 ) 5 08 2 4 x18 + 3 x12 (5 2 ) 4 04 6 x9(6 ) 5 01 5 13 9 x6 (6 ) 4 2 1 6 x9 (6 ) 4 2 1 6 x9 (6 ) 5 2 1 6 x6 (4 ) 5 2 1 6 x9(6 ) 4 2 4 4 2 7 9 x6 (6 ) 4 3 2 9x15 (15 ) 5 2 4 5 2 7 9x12 (12 ) 5 3 2 12 x18 (2 4 ) 5 01 5 16 9 x6 (6 ) 5 17 6 x6 (4 ) 6 16 9x9(9 ) 6 01 6 12 9 x9(9 ) 6 04 9x6 (6 ) 6 0 8 9 x6 (6 ) 5 2 1 9 x9(9) 5 2 7 9 x12 (12 ) 6 2 1 9 x15 (15 ) 5 2 5 15 x3 9 (6 5 ) 6 01 6 16 9 x12 (12 ) 6 04 12 x6 (8 ) n tero p o kyo 2 0 16 o n n e cte d e d ia o kyo 2 0 16 o catio n u s in e s s 　 ap an 2 0 16 4 09 9x6 (6 ) is co u aw ei ky ky 6 3 2 12 x9 (12 ) u jits u o rtin et alo lto laxala acn ica / p lu n k acn ica ro cad e is s ho itachi etals 4 2 1 12 x9 (12 ) u n ip er ts u ka xia 4 17 6 x6 (4 ) w are eiko o yo ab b ix - 'reilly aru b u n / - in k 6 01 o lito n u ru n o o gic ein lat' o m e 6 0 4 6 x6 (4 ) ellan o x / ltim a an d u it en s o ip p o n echn o ab llied eles is o o rld tage rray etw o rks 5 3 2 15 x18 + 9x12 (4 2 ) 6 2 1 6 x9 (6 ) 6 2 7 9 x9 (9 ) rtiza 4 3 4 9 x18 o u n ge 5 2 7 9 x9(9) itto o gyo 10 etw o rks 5 07 6 x6 (4 ) 5 10 6 x6 (4 ) n tero p av ilio n 5 2 1 9 x6 (6 ) cad em ic avilio n 6 13 6 x6 (4 ) o yo ecu rity o rld o s hib a 4 08 4 09 4 13 6 x6 (4 ) 4 16 9 x6 (6 ) an o n ical 5 04 6 x6 (4 ) 4 0 1 5 3 2 13 x10 5 3 2 13 x10 o n n ected ed ia o kyo 5 17 6 x6 (4 ) o rea av ilio n xtrem e ro ad as ter's n n o v atio n o catio n u s in es s ap an 4 13 6 2 1 9 x6 (6 ) o o rld avilio n 6 16 9 x6 (6 ) 6 16 9 x6 (6 ) 6 11 12 x6 (8 ) 4 12 4 12 4 11 4 11 4 12 4 09 4 08 4 0 8 4 0 9 4 2 7 9 x6 (6 ) 4 2 4 4 2 4 4 2 5 4 2 5 4 2 5 4 2 5 5 2 5 5 2 5 5 2 5 5 2 4 5 2 4 5 2 4 o un ge ren d m icro las s ro o m las s ro o m 4 14 3 x6 (2 ) las s ro o m 6 3 3 13 x10 6 2 7 9 x6 (6 ) atch u ard arly-b ird s lo t co rn er n ixo n ys tem s 6 2 1 6 x6 (4 ) u ls e ecure / acn ica 5 07 6 x6 (4 ) 5 10 6 x6 (4 ) 5 04 6 x6 (4 ) 5 2 5 5 2 4 5 2 5 5 2 4 5 2 4 5 2 5 5 2 4 5 05 5 0 4 5 04 5 04 5 04 5 06 5 05 5 04 5 04 6 04 6 04 6 11 6 09 6 09 4 01 6 08 6 08 6 08 6 09 6 10 6 10 6 10 6 09 5 2 1 5 2 3 5 2 4 5 2 1 ap atech im le 6 06 6 0 6 5 06 5 06 rizo n echn o rain aiw a ech itriev e/ ain ech n o lo gy o m s q uare 5 06 5 06 5 08 5 09 5 08 5 09 5 08 5 09 5 08 6 08 6 08 6 09 6 09 5 09 5 09 5 08 rtes yn yd en 5 04 5 05 5 05 5 05 6 04 9 x6 (6 ) n tel lo gic ias co p e arad a o re o m p utan ce uan ta ys tem o -n et et it n et fu s io n o n n ectio n ech n o lo gy o ho o bo o m w o rth o ro cera xcen track 5 05 o ltech ib er2 6 ataco n tro ls 6 11 6 11 6 12 6 12 6 09 6 08 6 07 6 09 6 08 6 07 etco p e s o l aritan n tits u 7 08 7 08 7 09 . gen 3 ap an 7 12 7 14 7 14 7 14 u tec o n s all7 南口7 電気室 商談コ ーナー7 男 女 電気室 南口8 商談コ ーナー8 男 女 北口7 電気室 男 女 多目的室7 主催者室7 会議室7 北口8 電気室 男 女 多目的室8 主催者室8 会議室8 7 01 7 17 6 x6 (4 ) las s o o m las s o o m igital ign age ap an 7 2 1 6 x6 (4 ) 7 04 9x9(9) 7 09 18 x9(18 ) 7 16 9x9(9) 7 2 1 6 x6 (4 ) 7 2 4 2 1x17(3 9. 6 ) 7 04 12 x6 (8 ) 7 01 7 09 9x6 (6 ) 7 13 6 x6 (4 ) 7 16 9x6 (6 ) 7 03 13 x14 (2 0) 7Y 12 7 2 1 12 x6 (8 ) its u b is hi igital ign age ap an 2 016 2 016 un e 8 -10 , 2 016 aku hari es s e ( hib a ap an ) s o f p r. 2 2 , 2 016 Y ap an aterial 7 2 7 12 x6 (8 ) ew p ho ria en eral es o u rce hib in o in ters o un d an as o n ic 7 2 1 15 x14 (2 3 . 3 ) o o gle 7 3 3 6 x12 (8 ) s ka et 7Y 16 avilio n 7 3 3 13 x12 (17. 3 ) 7 2 6 15 x11+ 6 x3 (2 0. 3 ) 7 2 1 7 3 3 13 x9(13 ) 7 2 9 6 x9(6 ) 7 2 6 6 x6 (4 ) 7 2 1 3 avilio n eb 7 17 7 17 7 14 7 07 avilio n 7 15 7 15 7 15 7 11 7 11 7 12 7 09 7 09 7 10 7 09 7 11 7 09 7 10 7 11 7 13 7 14 7 15 7 13 7 14 7 15 7 17 7 17 7Y 17 7Y 14 7 2 5 7 3 0 7 3 0 7 2 4 7 2 5 7 2 4 7 2 5 7 2 8 7 2 9 avilio n arub un o b un do o u ch an el ayam i Y as u kaw a o fn et etec ighn es s tlas -ad ro teras icro o ld ec Z an as ai ilver- as tm edia an s an lo vel kam ai 7 11 an o to u ch ri-n et ro up xceed achin e ervice ill m art 7 18 reative es ign s k lp ha ech o m n et 7 2 2 ujits u m kt ay ech 7 2 2 hen zhen 7 3 3 13 x12 (17. 3 ) avilio n 7 05 6 x9(6 ) 3 110m 180m 501 b1 504 d2 506 d3 508 b2 510 d4 927 518 a1 926 925 924 519 a2 520 a3 156 503 c1 507 c3 505 c2 509 c4 515 c7 151 152 153 157 154 155 517 c8 302 197 196 195 194 60m 502 d1 521 d5 303 301 303 513 a4 913 193 201 202 912 192 791 203 511 c5 514 c6 516 b4 512 b3 ▪サイジングの流れ 1.APのアンテナ特性、 スペックをデータ シートから把握 2.ソフトウェアによ るシュミレーション 3.現場の状況を考慮 してAP配置、数量 を調整

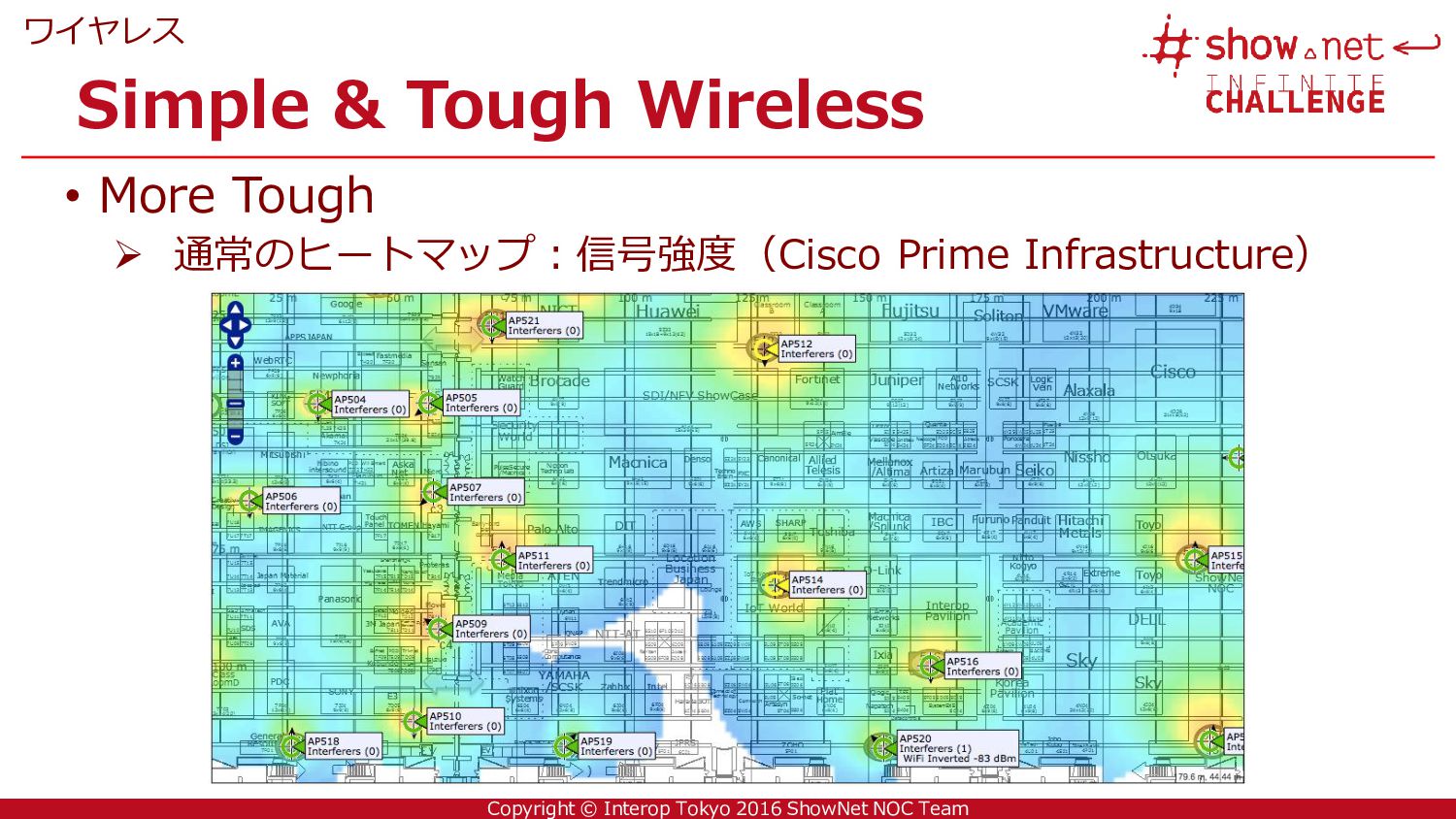

9. 9 Copyright © Interop Tokyo 2016 ShowNet NOC Team ワイヤレス Simple & Tough Wireless • More Tough ➢ 通常のヒートマップ：信号強度（Cisco Prime Infrastructure）

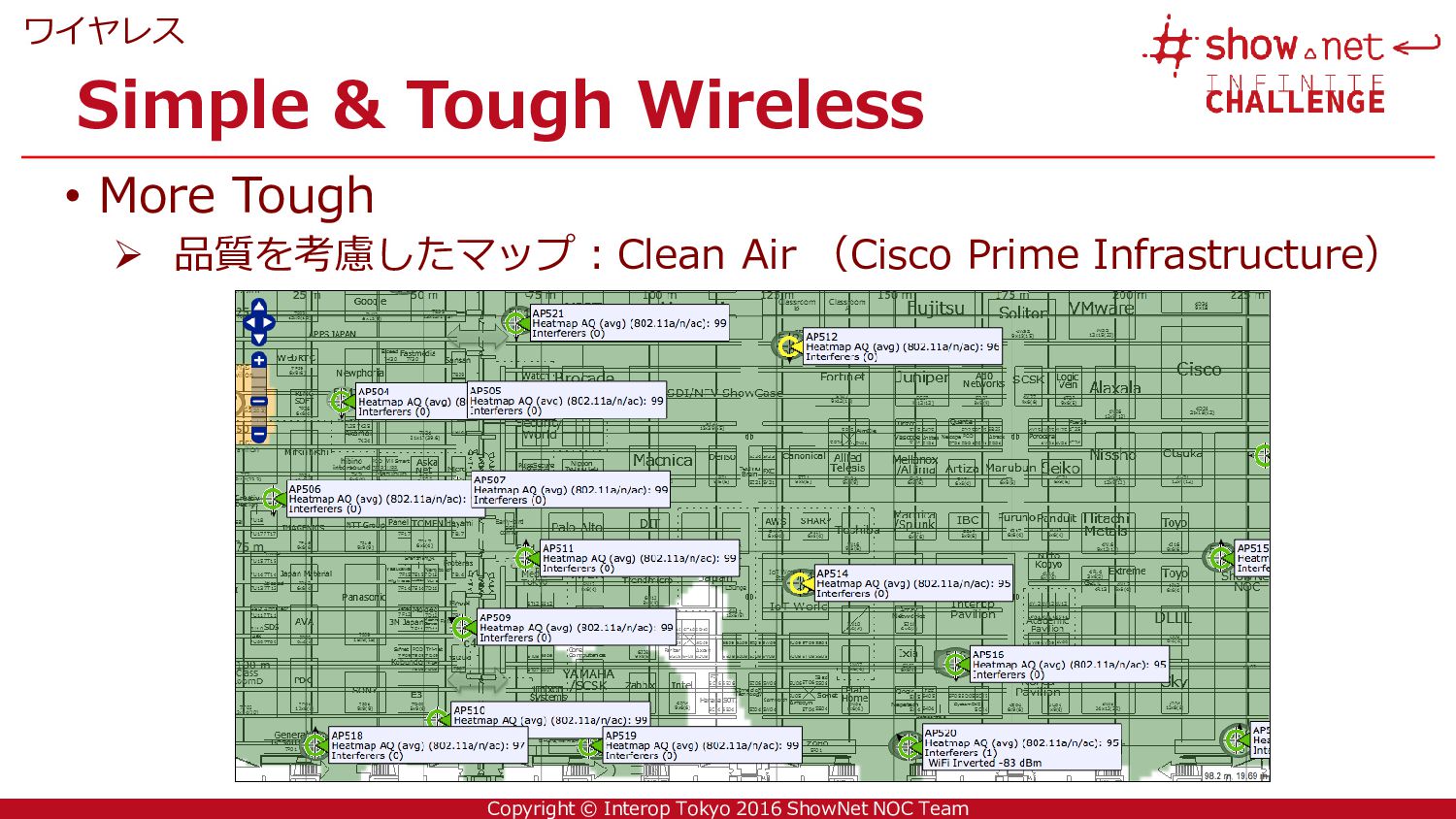

10. 10 Copyright © Interop Tokyo 2016 ShowNet NOC Team ワイヤレス Simple & Tough Wireless • More Tough ➢ 品質を考慮したマップ：Clean Air （Cisco Prime Infrastructure）

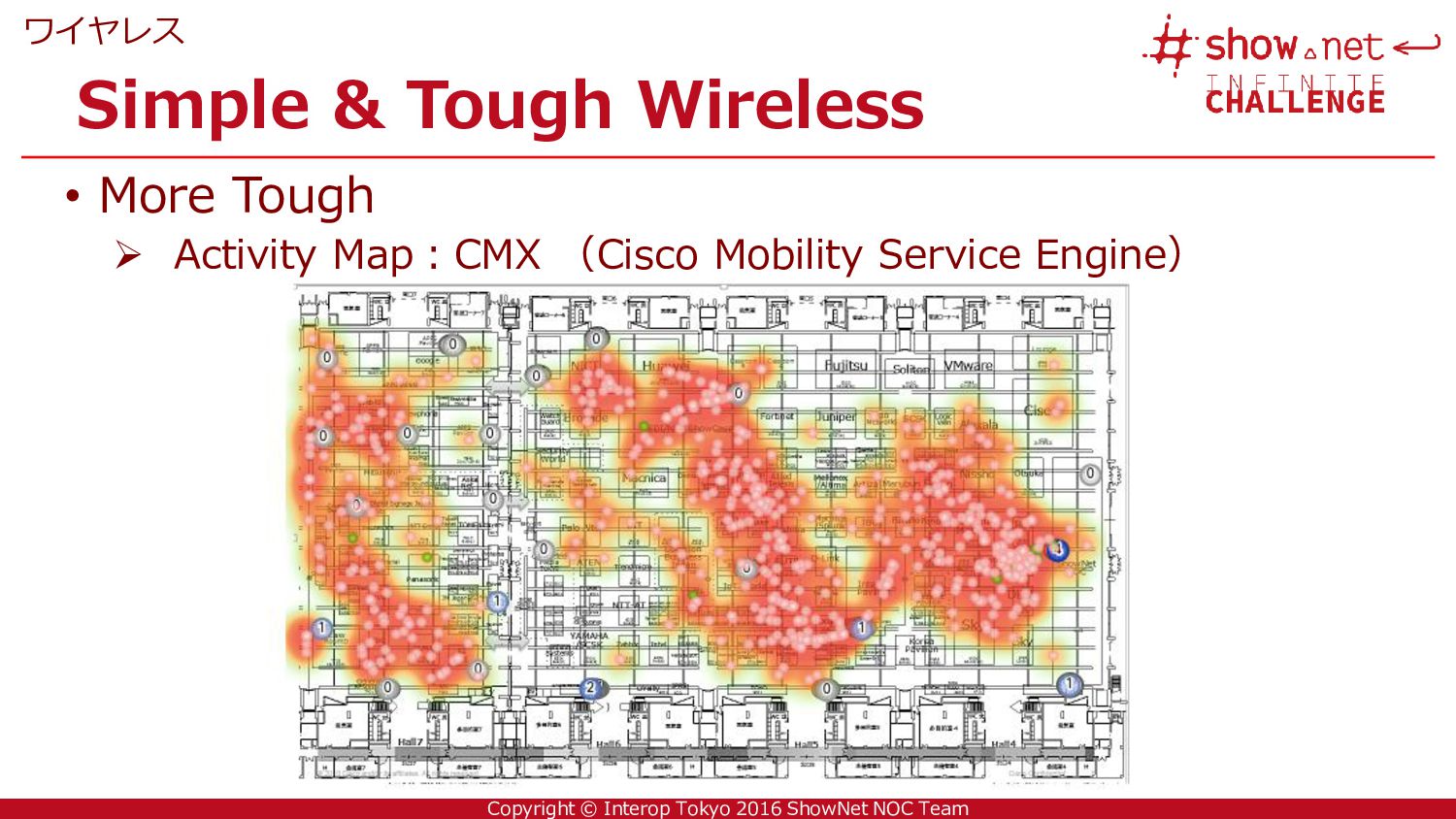

11. 11 Copyright © Interop Tokyo 2016 ShowNet NOC Team ワイヤレス Simple & Tough Wireless • More Tough ➢ Activity Map：CMX （Cisco Mobility Service Engine）
12. 12 Copyright © Interop Tokyo 2016 ShowNet NOC Team ワイヤレス Simple & Tough Wireless • More Tough ➢ Activity Map：CMX （Cisco Mobility Service Engine）

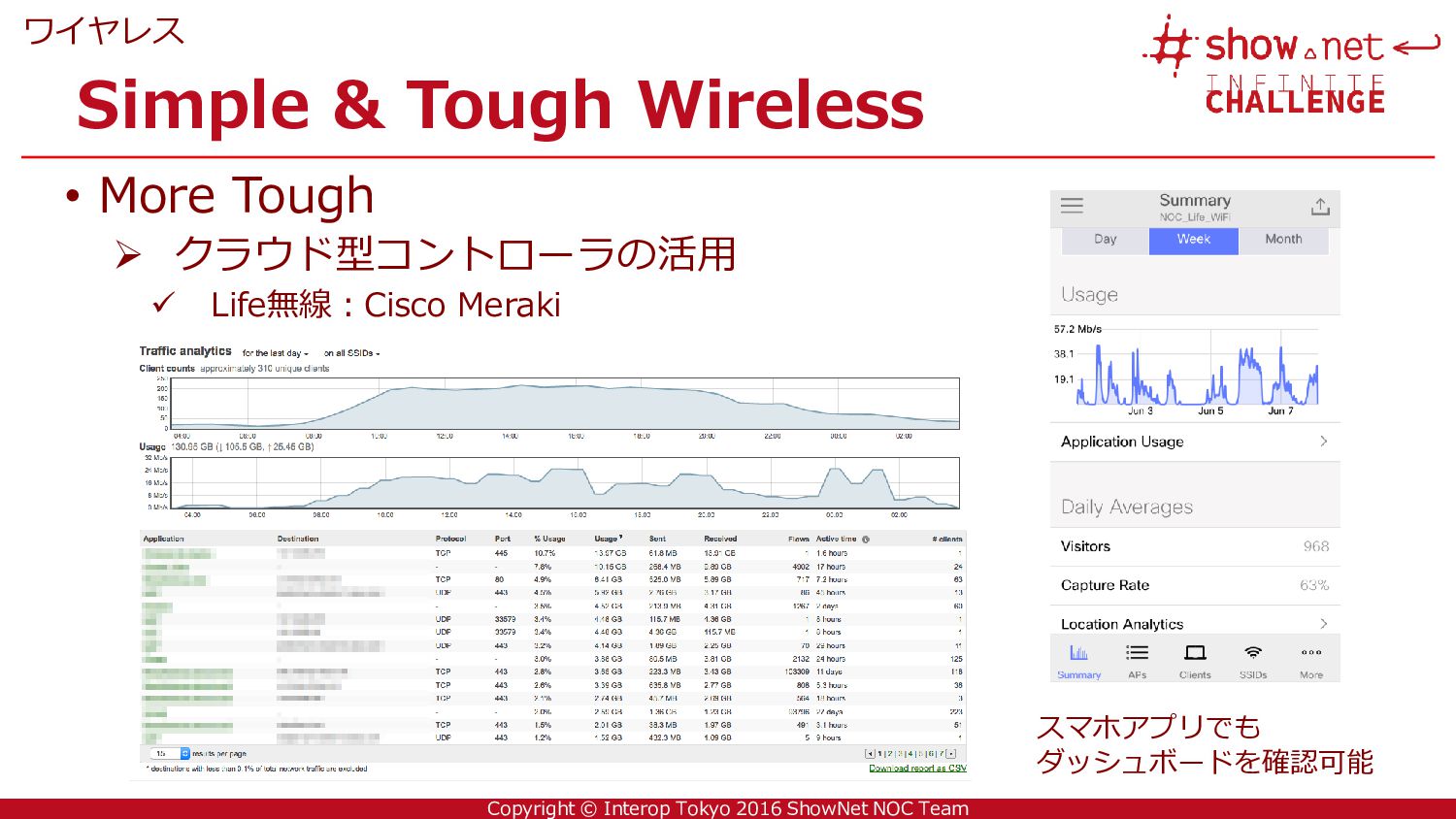

13. 13 Copyright © Interop Tokyo 2016 ShowNet NOC Team ワイヤレス Simple & Tough Wireless • More Tough ➢ クラウド型コントローラの活用 ✓ Life無線：Cisco Meraki スマホアプリでも ダッシュボードを確認可能
14. 14 Copyright © Interop Tokyo 2016 ShowNet NOC Team ワイヤレス Simple & Tough Wireless • More Tough ➢ クラウド型コントローラの活用 ✓ 2F通路/Hall LCX/国際会議棟：FURUNO SYSTEMS UNIFAS
15. 15 Copyright © Interop Tokyo 2016 ShowNet NOC Team Simple & Tough Wireless ワイヤレス • 是非、ShowNet Free Wi-Fiを体験してください！ ➢ ご利用可能な場所 ✓ 展示ホール4~7 ✓ 2F通路 ✓ 国際会議棟 ✓ ShowNetアクセスコーナー （展示ホール4） HALL 8 HALL 7 HALL 6 HALL 5 HALL 4 HALL 3 HALL 2 HALL 1 （2F） 中央 エントランス 国際会議棟 1F/2F/3F 幕張イベント ホール 国際展示場 1-8ホール （1F） ★現在地
