【ShowNet 2026 展示会場内説明スライド】L2/L3_ShowNet2026バックボーンネットワーク

AI/ML時代を牽引する超広帯域・ロスレスな次世代マルチテナントバックボーン

・ShowNet初！End-to-End IPv4レスアンダーレイへの挑戦
・AIワークロードと高品質映像伝送を支える800GEバックボーン
・100GEとIPv6アンダーレイで実現するEVPN/VXLANアクセスネットワーク
・ルーティングセキュリティと広帯域化で具現化する対外接続の未来

Transcript

1. ShowNet 2026 バックボーンネットワーク

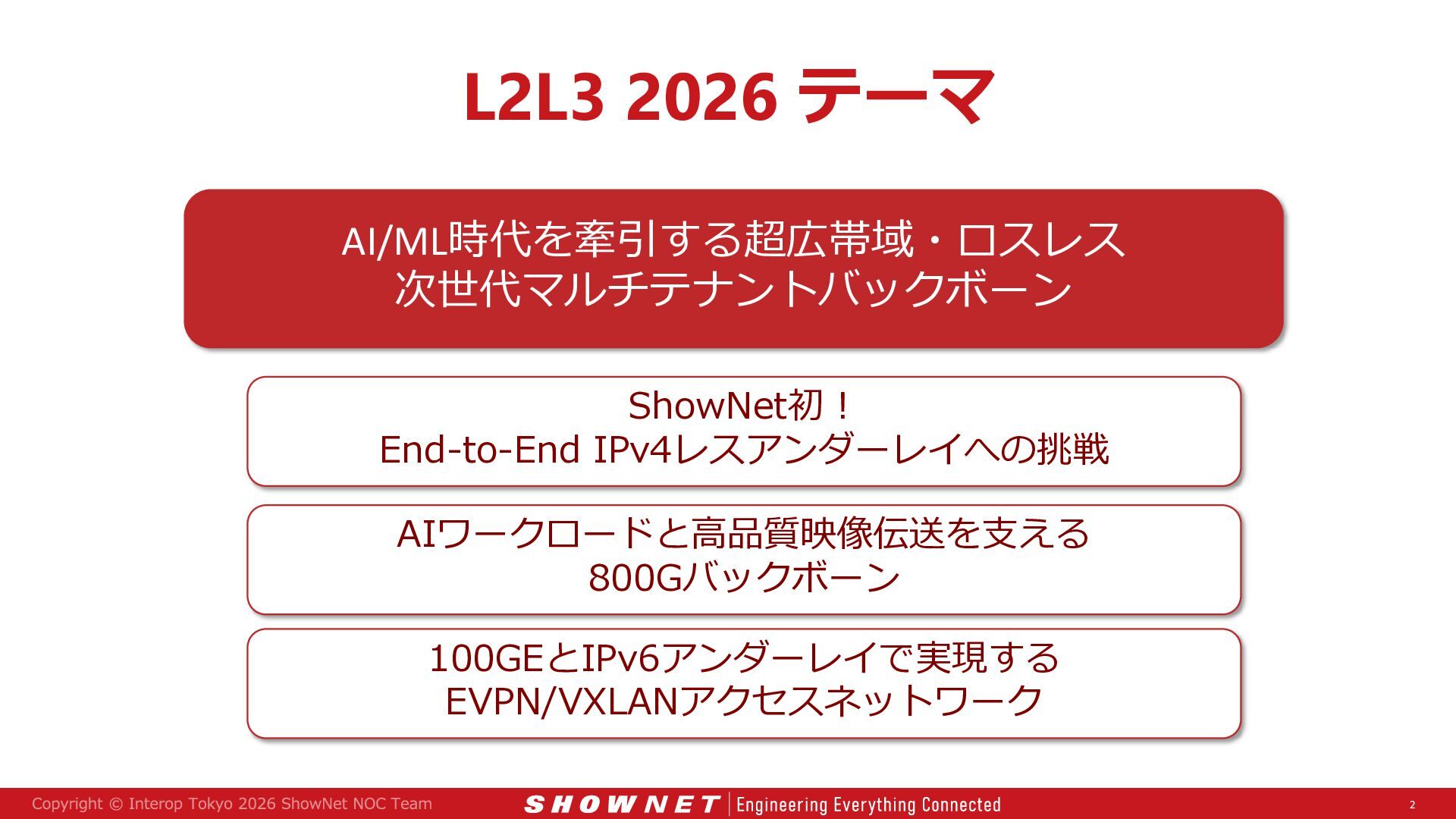

2. L2L3 2026 テーマ AI/ML時代を牽引する超広帯域・ロスレス 次世代マルチテナントバックボーン ShowNet初！ End-to-End IPv4レスアンダーレイへの挑戦 AIワークロードと高品質映像伝送を支える 800Gバックボーン 100GEとIPv6アンダーレイで実現する EVPN/VXLANアクセスネットワーク 2

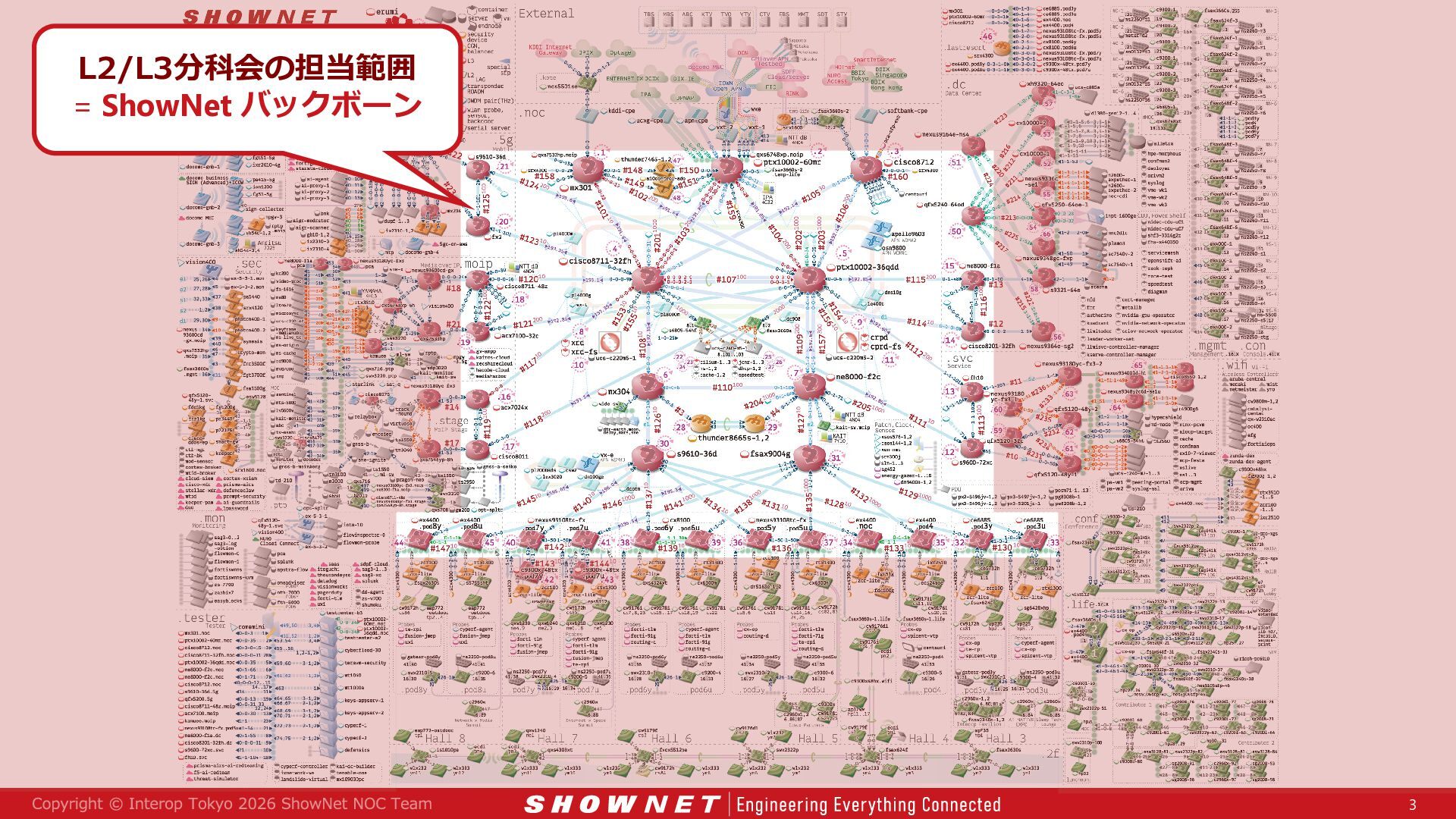

3. L2/L3分科会の担当範囲 = ShowNet バックボーン 3

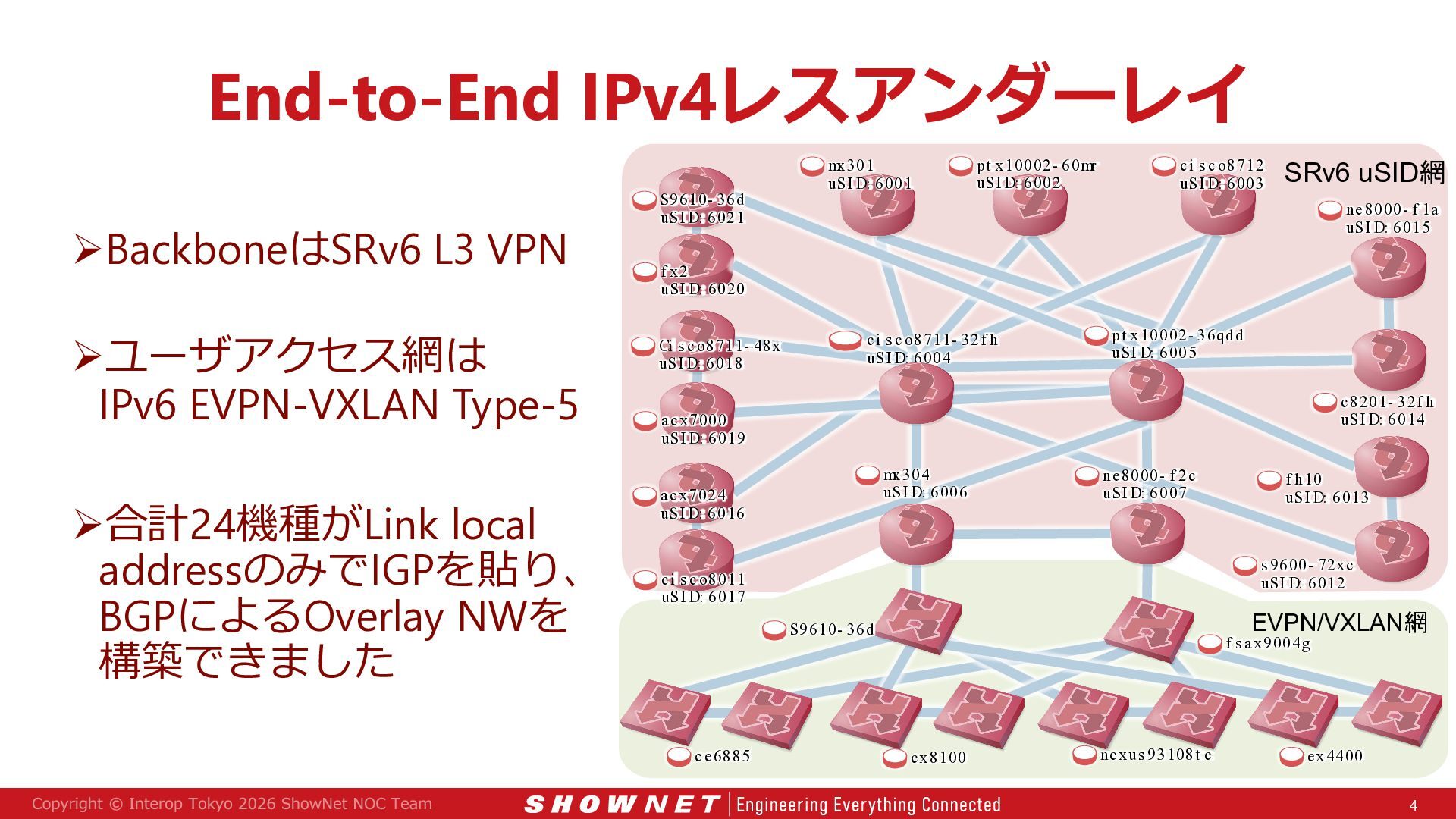

4. End-to-End IPv4レスアンダーレイ BackboneはSRv6 L3 VPN S9610- 36d uSI D: 6 021 mx301 uSI D: 6 001 pt x100 02- 60mr uSI D: 6 002 c i s c o8 712 uSI D: 6 003 SRv6 uSID網 ne 8000 - f 1a uSI D: 6 015 f x2 uSI D: 6 020 ユーザアクセス網は IPv6 EVPN-VXLAN Type-5 Ci s c o8 711- 48x uSI D: 6 018 合計24機種がLink local addressのみでIGPを貼り、 BGPによるOverlay NWを 構築できました a c x702 4 uSI D: 6 016 c i s c o8 711- 32f h uSI D: 6 004 pt x100 02- 36qdd uSI D: 6 005 c 8201- 32f h uSI D: 6 014 a c x700 0 uSI D: 6 019 mx304 uSI D: 6 006 ne 8000 - f 2c uSI D: 6 007 s 9600- 72xc uSI D: 6 012 c i s c o8 011 uSI D: 6 017 EVPN/VXLAN網 S9610- 36d c e 6885 f h10 uSI D: 6 013 f x2 f s a x90 04g c x8100 ne xus 9 3108t c e x4400 4

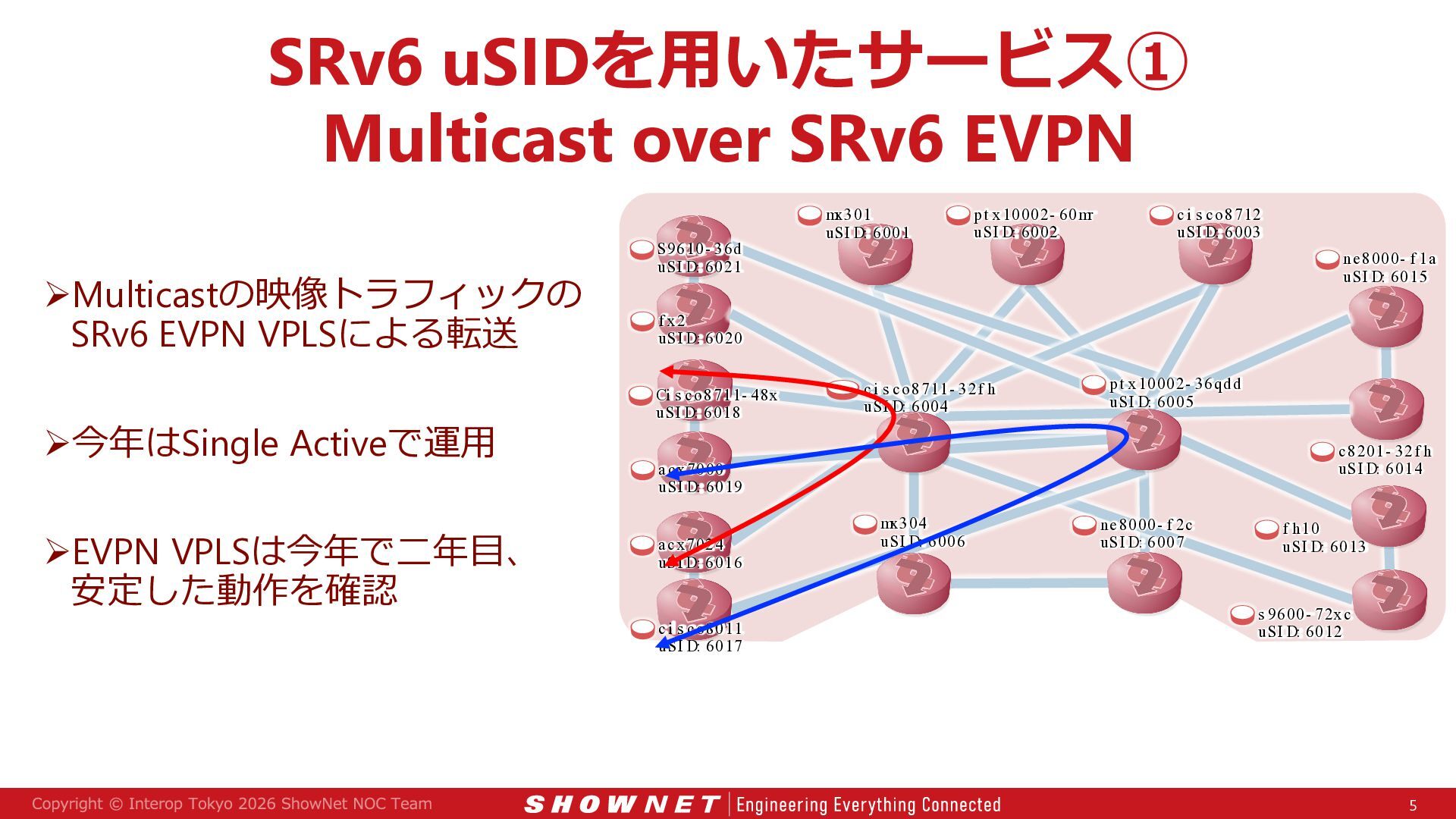

5. SRv6 uSIDを用いたサービス① Multicast over SRv6 EVPN Multicastの映像トラフィックの SRv6 EVPN VPLSによる転送 今年はSingle Activeで運用 EVPN VPLSは今年で二年目、 安定した動作を確認 S9610- 36d uSI D: 6 021 mx301 uSI D: 6 001 pt x100 02- 60mr uSI D: 6 002 c i s c o8 712 uSI D: 6 003 ne 8000 - f 1a uSI D: 6 015 f x2 uSI D: 6 020 Ci s c o8 711- 48x uSI D: 6 018 c i s c o8 711- 32f h uSI D: 6 004 pt x100 02- 36qdd uSI D: 6 005 c 8201- 32f h uSI D: 6 014 a c x700 0 uSI D: 6 019 a c x702 4 uSI D: 6 016 c i s c o8 011 uSI D: 6 017 mx304 uSI D: 6 006 ne 8000 - f 2c uSI D: 6 007 f h10 uSI D: 6 013 s 9600- 72xc uSI D: 6 012 5

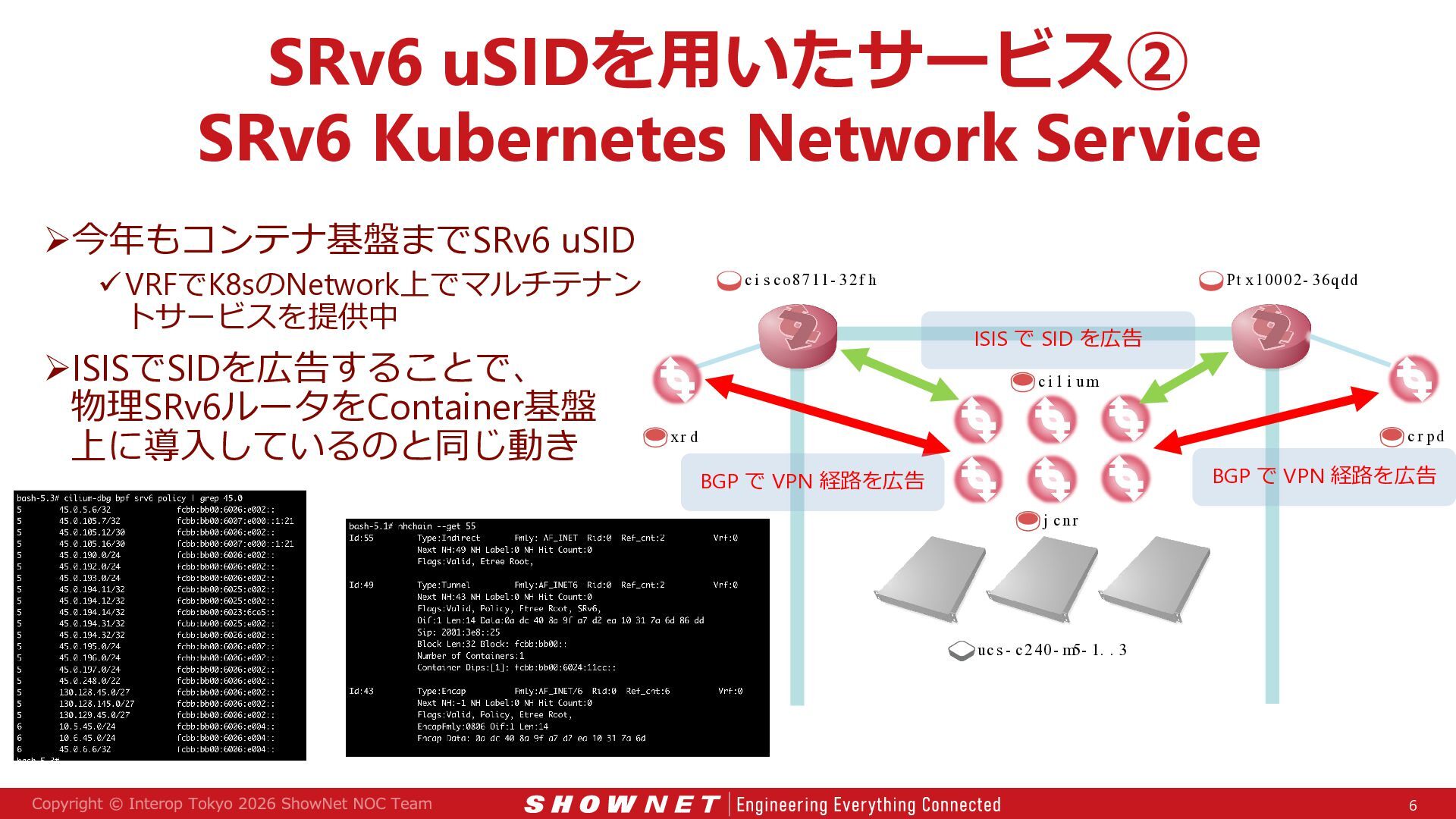

6. SRv6 uSIDを用いたサービス② SRv6 Kubernetes Network Service 今年もコンテナ基盤までSRv6 uSID  VRFでK8sのNetwork上でマルチテナン トサービスを提供中 ISISでSIDを広告することで、 物理SRv6ルータをContainer基盤 上に導入しているのと同じ動き c i s c o8 711- 32f h Pt x100 02- 36qdd ISIS で SID を広告 c i l i um c r pd xr d BGP で VPN 経路を広告 BGP で VPN 経路を広告 j c nr uc s - c 2 40- m5- 1. . 3 6

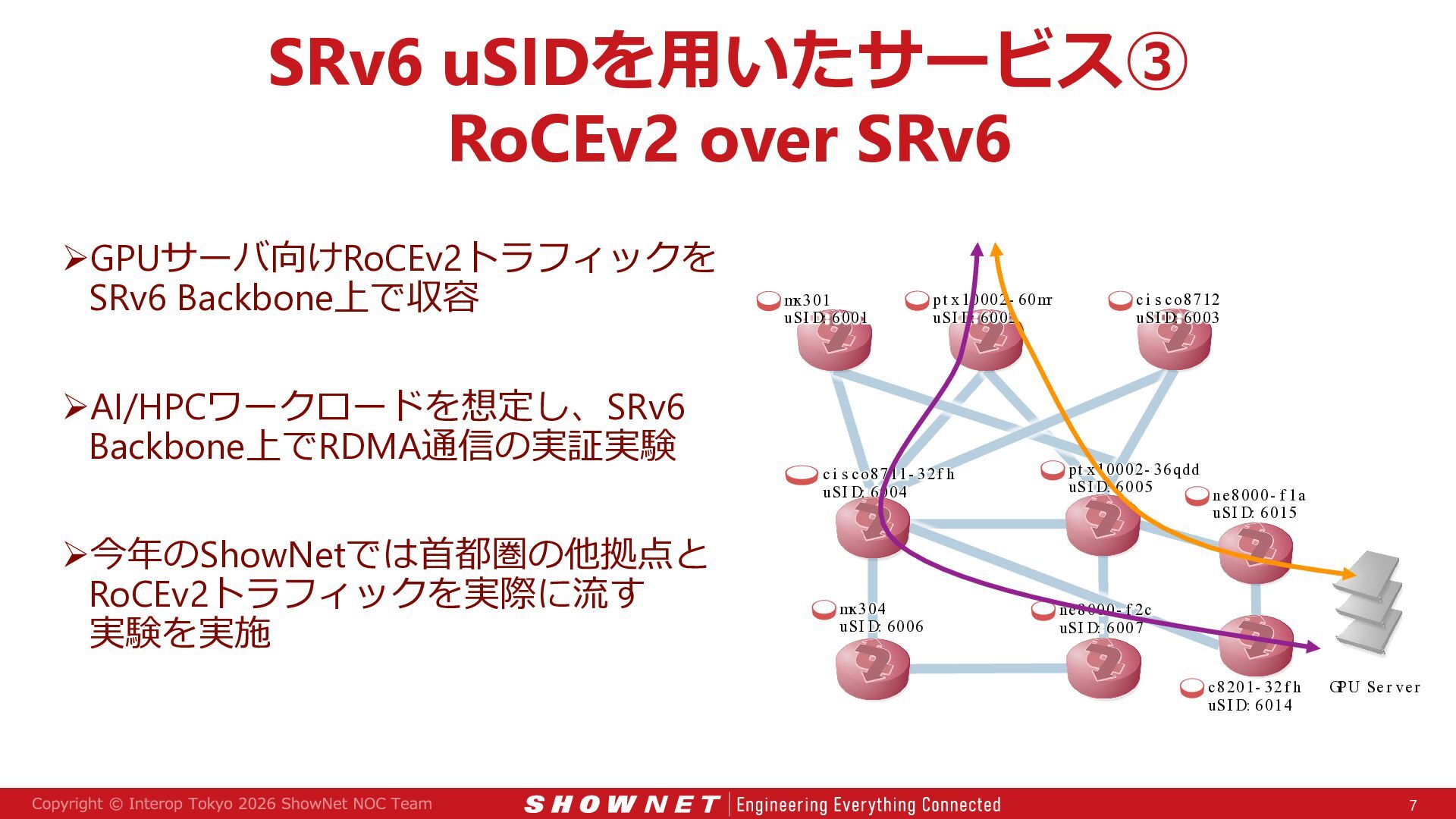

7. SRv6 uSIDを用いたサービス③ RoCEv2 over SRv6 GPUサーバ向けRoCEv2トラフィックを SRv6 Backbone上で収容 AI/HPCワークロードを想定し、SRv6 Backbone上でRDMA通信の実証実験 今年のShowNetでは首都圏の他拠点と RoCEv2トラフィックを実際に流す 実験を実施 mx301 uSI D: 6 001 pt x100 02- 60mr uSI D: 6 002 c i s c o8 711- 32f h uSI D: 6 004 mx304 uSI D: 6 006 c i s c o8 712 uSI D: 6 003 pt x100 02- 36qdd uSI D: 6 005 ne 8000 - f 1a uSI D: 6 015 ne 8000 - f 2c uSI D: 6 007 c 8201- 32f h uSI D: 6 014 GPU Se r ve r 7

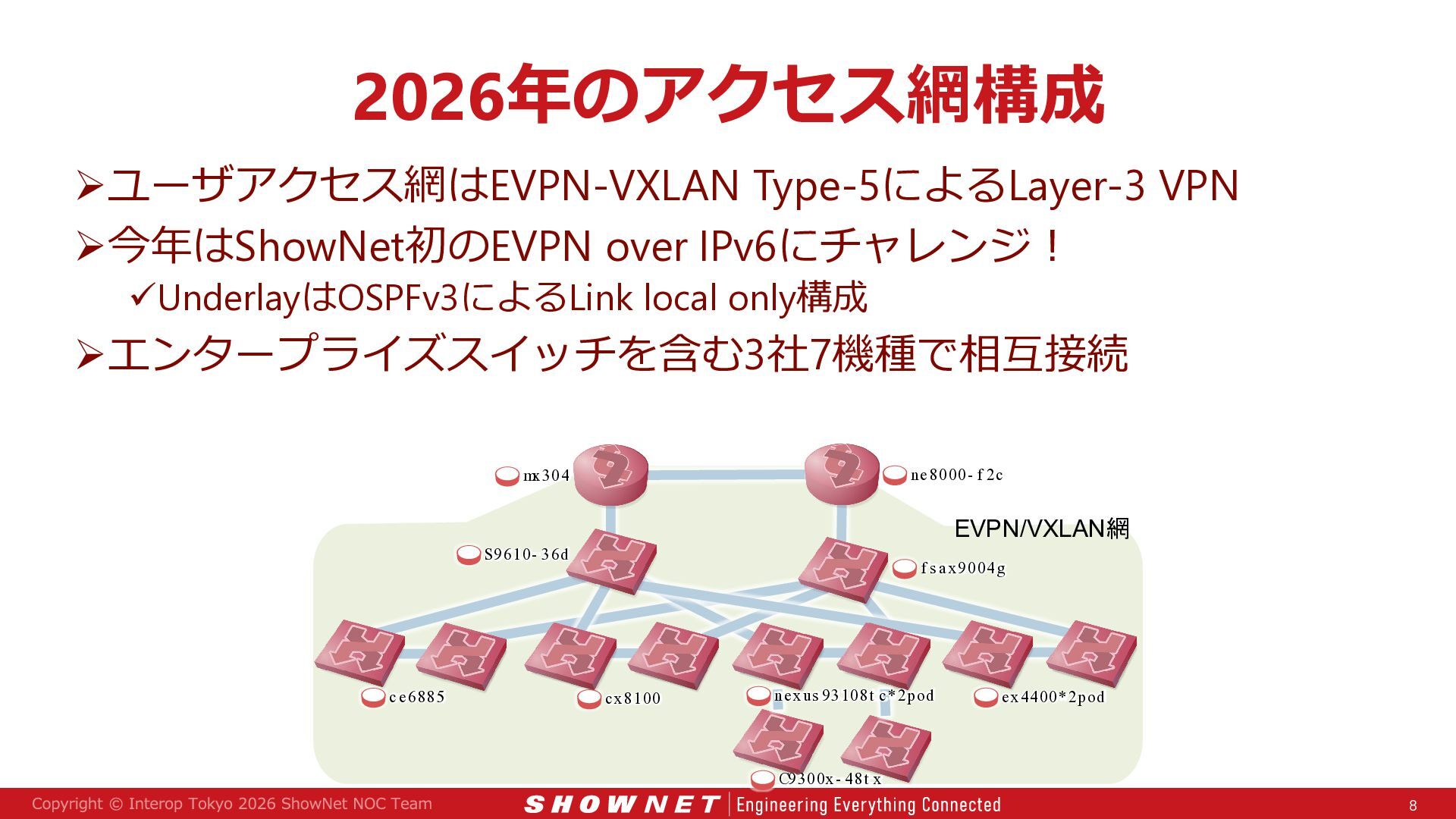

8. 2026年のアクセス網構成 ユーザアクセス網はEVPN-VXLAN Type-5によるLayer-3 VPN 今年はShowNet初のEVPN over IPv6にチャレンジ！ UnderlayはOSPFv3によるLink local only構成 エンタープライズスイッチを含む3社7機種で相互接続 ne 8000 - f 2c mx304 EVPN/VXLAN網 S9610- 36d c e 6885 f s a x90 04g c x8100 ne xus 9 3108t c *2pod e x4400 *2pod C9300x - 48t x 8

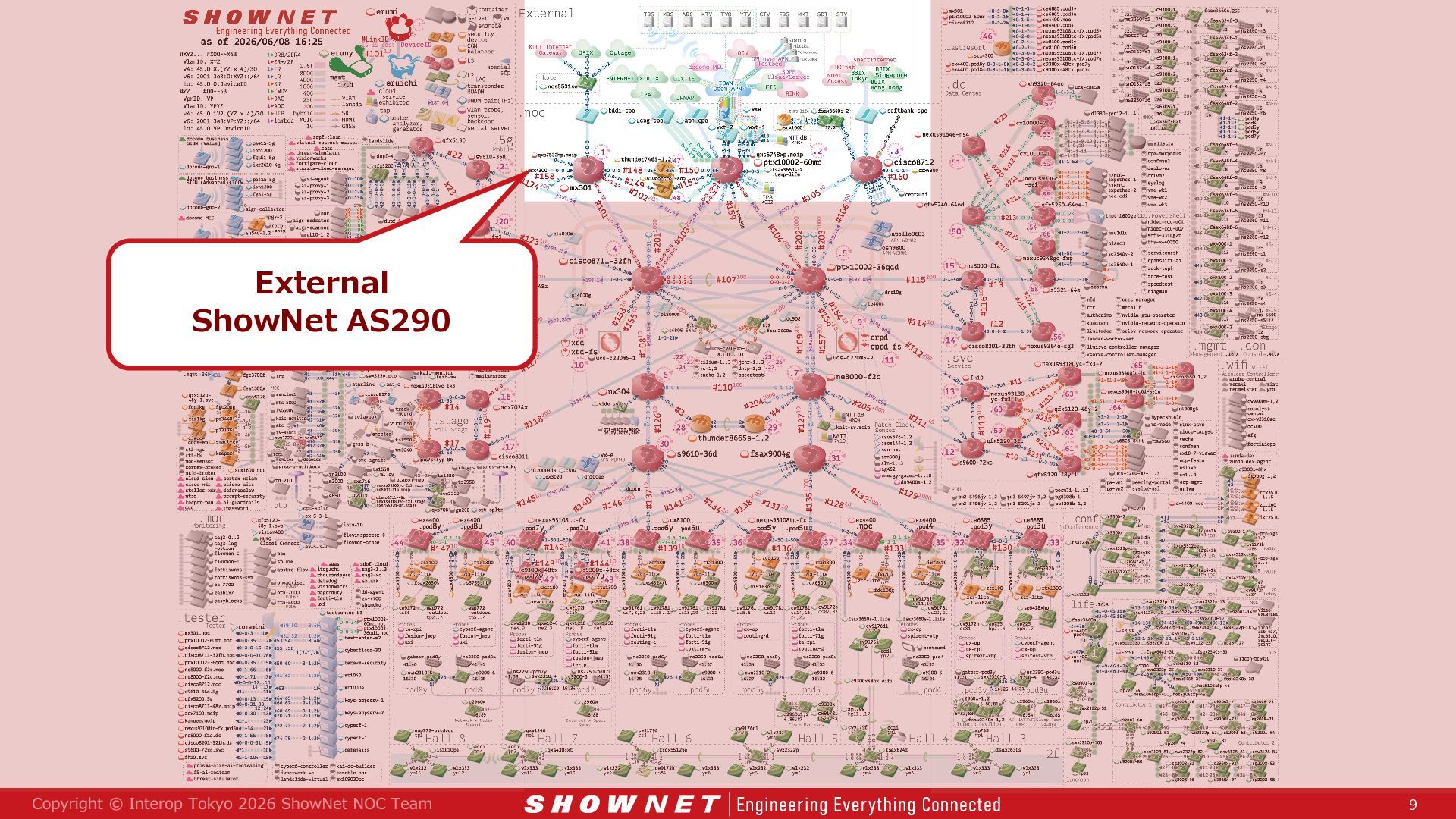

9. External ShowNet AS290 9

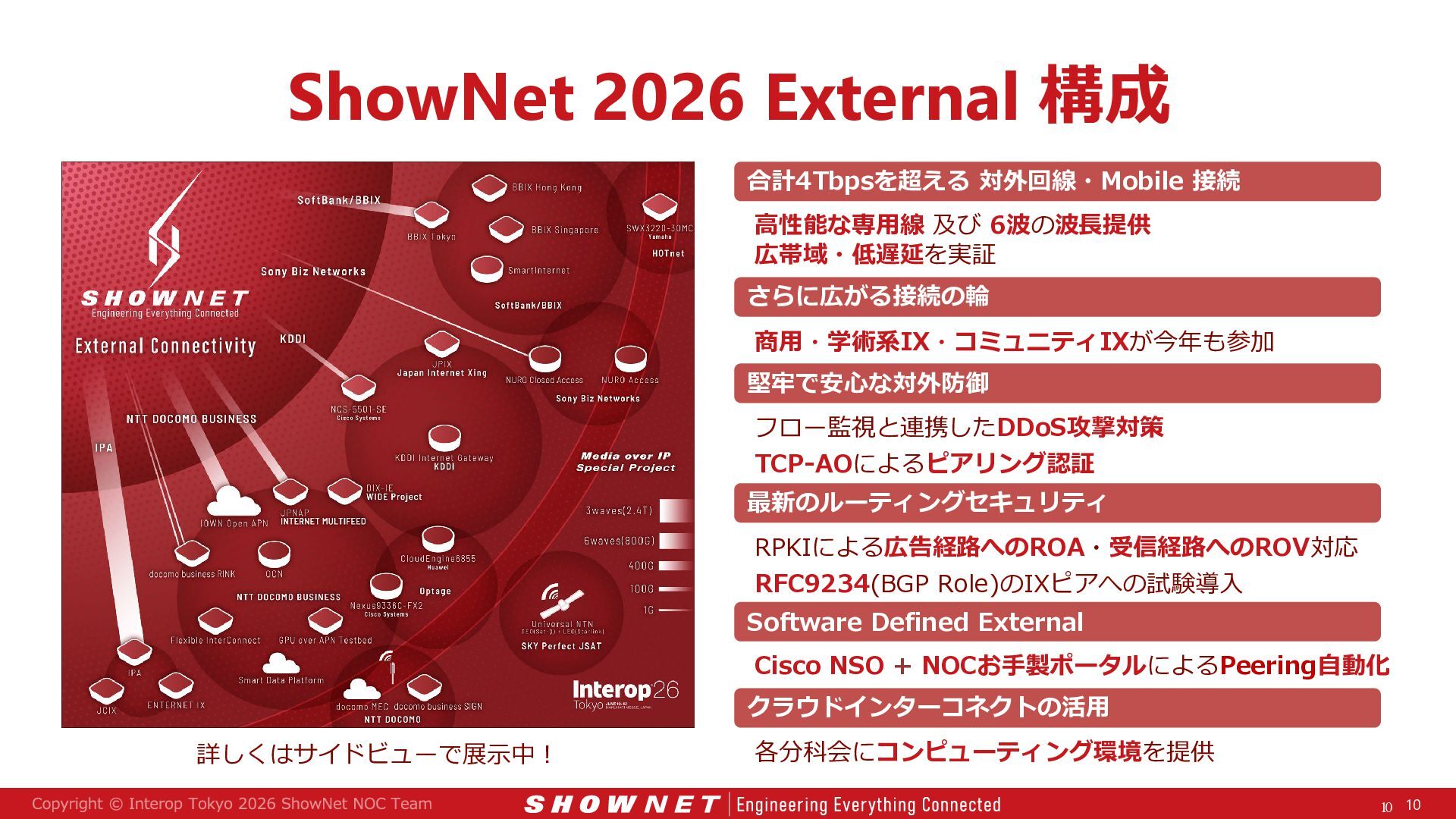

10. ShowNet 2026 External 構成 合計4Tbpsを超える 対外回線・Mobile 接続 高性能な専用線 及び 6波の波長提供 広帯域・低遅延を実証 さらに広がる接続の輪 商用・学術系IX・コミュニティIXが今年も参加 堅牢で安心な対外防御 フロー監視と連携したDDoS攻撃対策 TCP-AOによるピアリング認証 最新のルーティングセキュリティ RPKIによる広告経路へのROA・受信経路へのROV対応 RFC9234(BGP Role)のIXピアへの試験導入 Software Defined External Cisco NSO + NOCお手製ポータルによるPeering自動化 クラウドインターコネクトの活用 詳しくはサイドビューで展示中！ 各分科会にコンピューティング環境を提供 10 10

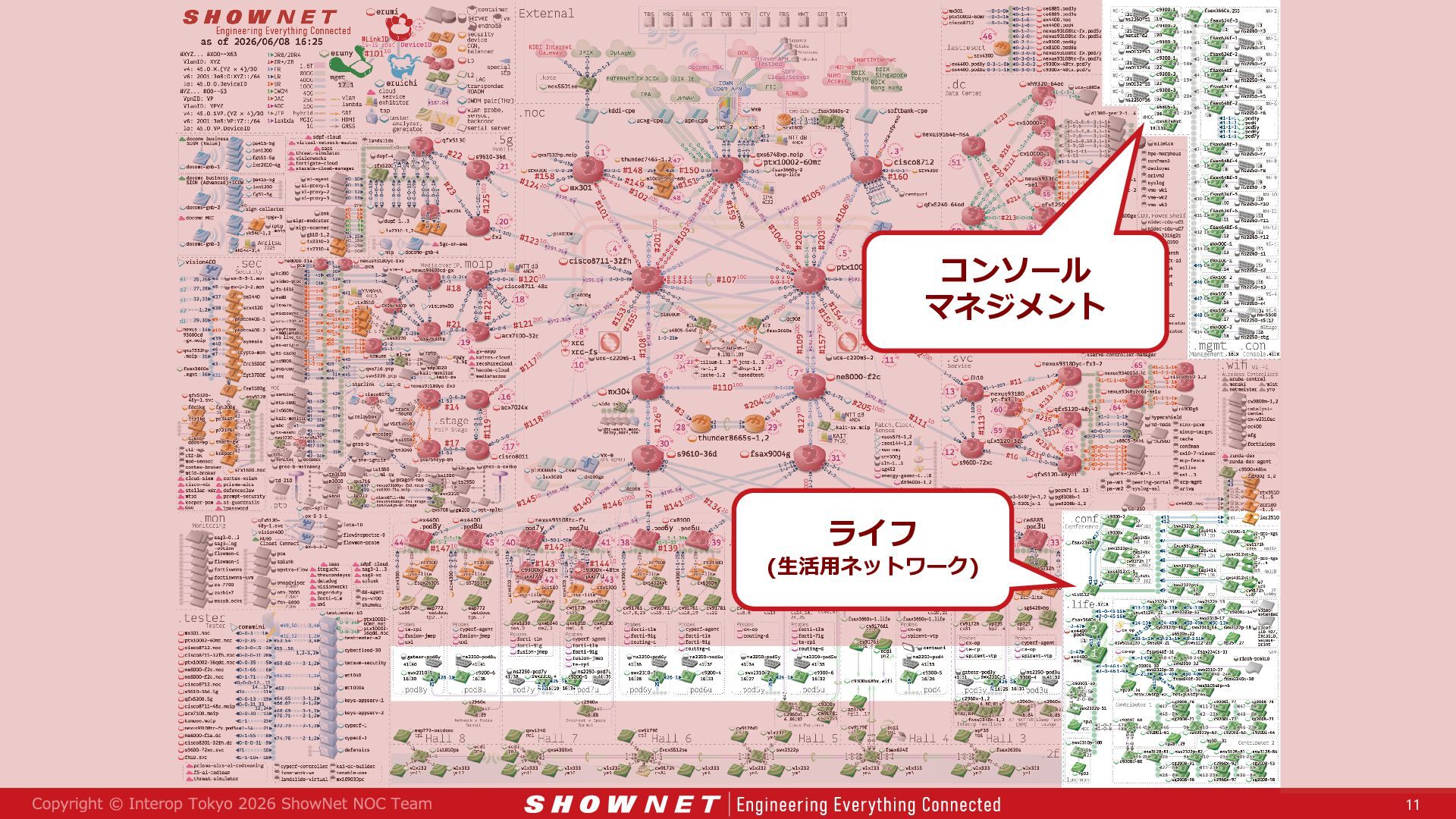

11. コンソール マネジメント ライフ (生活用ネットワーク) 11
12. コンソールサーバ  ShowNet機器のコンソールへリモートアクセス  構築初期段階での設定作業や障害時のバックアップとして活躍  コンテナアプリケーションとしての踏み台サーバを通じた一元管理 各ラック・Podごとに1台ずつ設置 12
13. ライフ/マネジメント ボックス型スイッチを様々な場所で活用 ShowNetのラスト1ホップを支える生命線  生活用ネットワーク（ライフ）  各ラックのToRスイッチ（マネジメント）  パビリオン出展社の収容などでも利用 13
