【ShowNet 2026 展示会場内説明スライド】伝送_ShowNetAPN 2026

Transport Everything - ユーザーからAIまでを支える光伝送

・ギガからテラまで - 幅広い世代が混在するIPバックボーンを支える伝送
・400Gから800Gへ - IPoDWDMの現場投入
・10Gから100Gへ - 高速化したユーザー要求に答える伝送
・WDM起点からクライアント起点へ - DC時代の光

Transcript

1. ShowNet APN 2026 –簡易説明版-

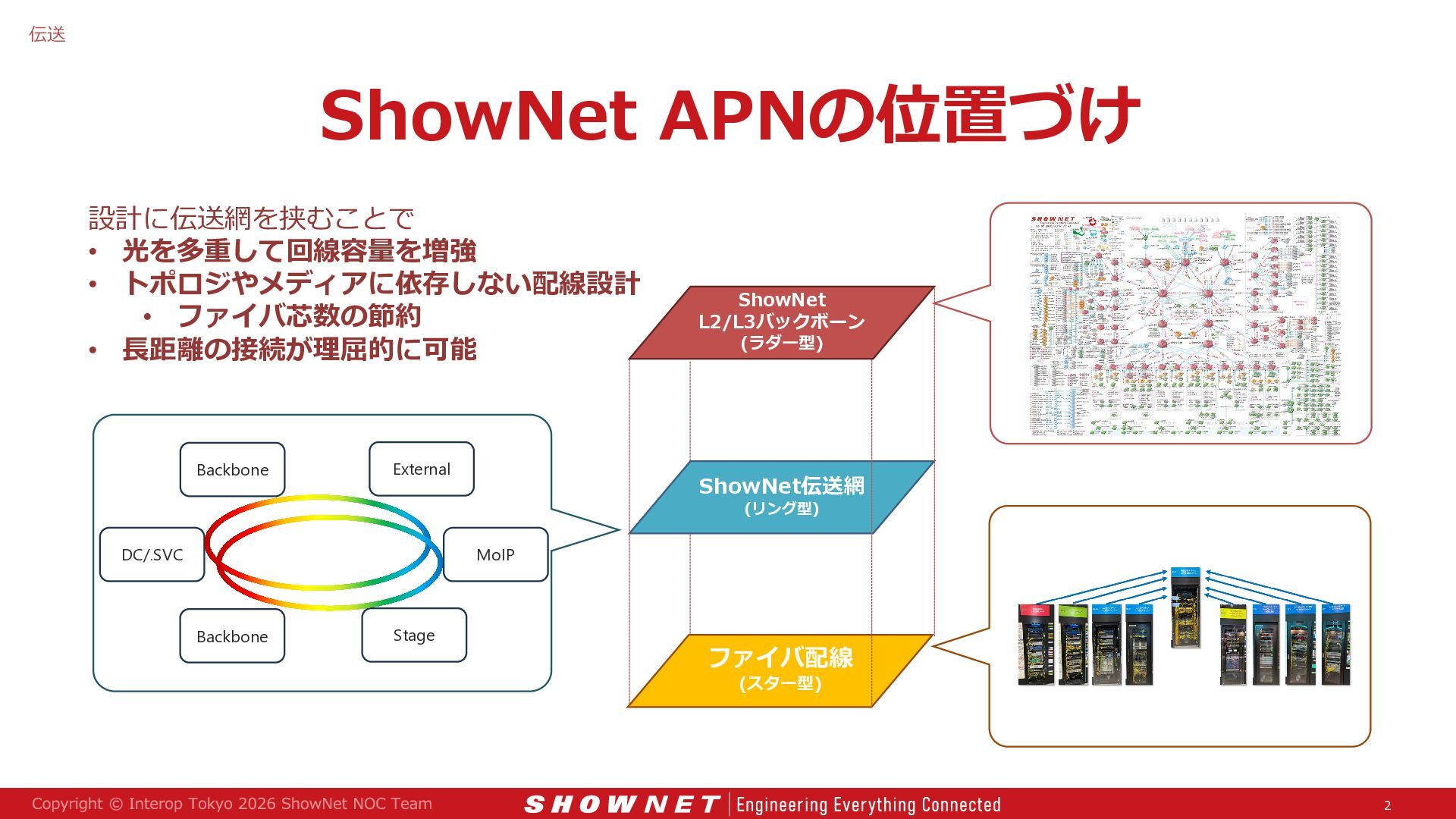

2. 伝送 ShowNet APNの位置づけ 設計に伝送網を挟むことで • 光を多重して回線容量を増強 • トポロジやメディアに依存しない配線設計 • ファイバ芯数の節約 • 長距離の接続が理屈的に可能 Backbone External ShowNet L2/L3バックボーン (ラダー型) ShowNet伝送網 (リング型) DC/.SVC MoIP Backbone Stage ファイバ配線 (スター型) 2

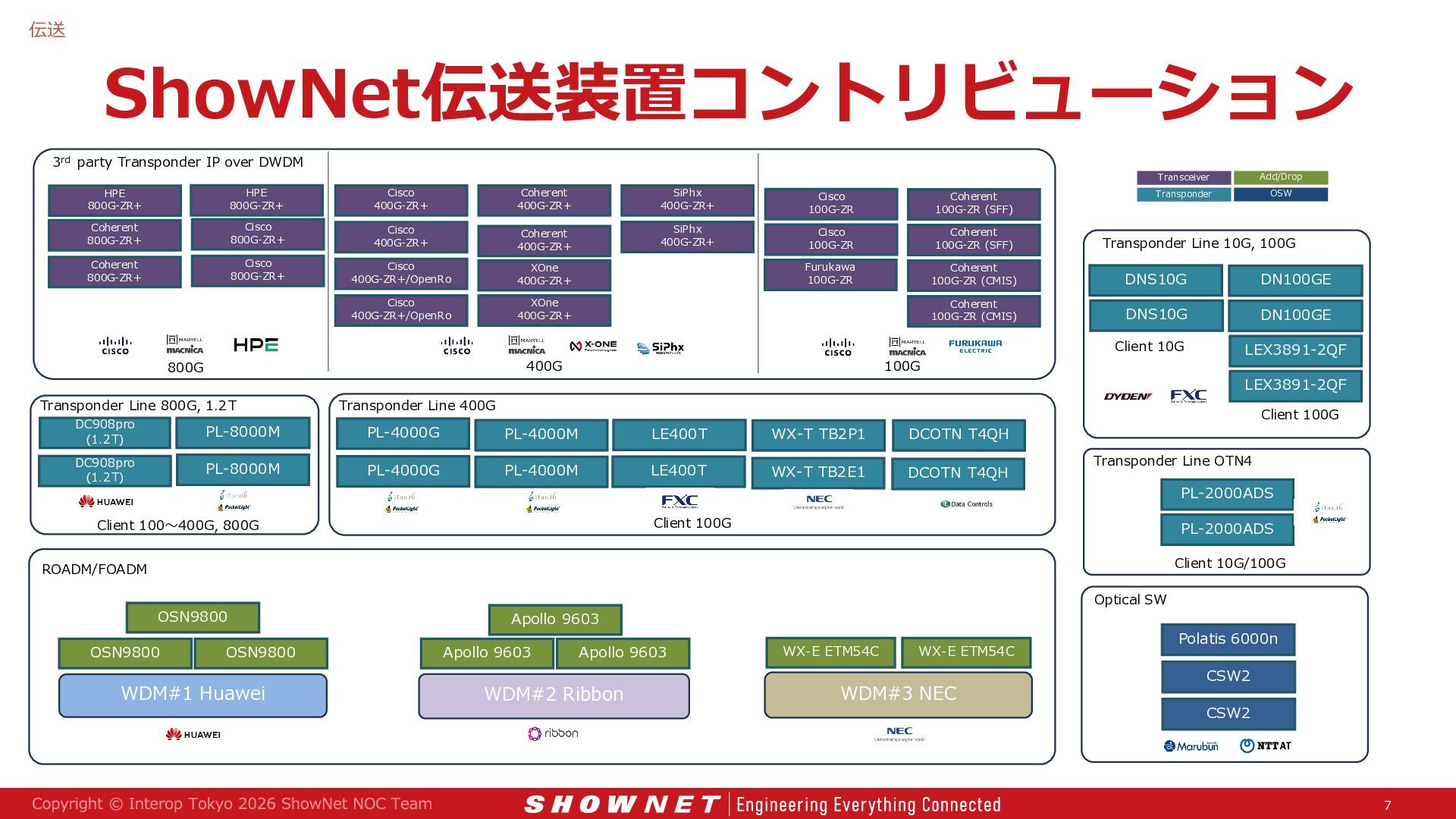

3. 伝送 ShowNet伝送装置コントリビューション 3rd party Transponder IP over DWDM Transceiver Add/Drop Transponder OSW HPE 800G-ZR+ HPE 800G-ZR+ Cisco 400G-ZR+ Coherent 400G-ZR+ SiPhx 400G-ZR+ Cisco 100G-ZR Coherent 100G-ZR (SFF) Coherent 800G-ZR+ Cisco 800G-ZR+ Cisco 400G-ZR+ Coherent 400G-ZR+ SiPhx 400G-ZR+ Cisco 100G-ZR Coherent 100G-ZR (SFF) Coherent 800G-ZR+ Cisco 800G-ZR+ Cisco 400G-ZR+/OpenRo XOne 400G-ZR+ Furukawa 100G-ZR Coherent 100G-ZR (CMIS) DNS10G DN100GE Cisco 400G-ZR+/OpenRo XOne 400G-ZR+ Coherent 100G-ZR (CMIS) DNS10G DN100GE Client 10G LEX3891-2QF 400G 800G Transponder Line 800G, 1.2T 100G Transponder Line 10G, 100G LEX3891-2QF Transponder Line 400G DC908pro (1.2T) PL-8000M PL-4000G PL-4000M LE400T WX-T TB2P1 DCOTN T4QH DC908pro (1.2T) PL-8000M PL-4000G PL-4000M LE400T WX-T TB2E1 DCOTN T4QH Client 100G Transponder Line OTN4 PL-2000ADS Client 100G Client 100～400G, 800G PL-2000ADS Client 10G/100G ROADM/FOADM OSN9800 OSN9800 OSN9800 WDM#1 Huawei Optical SW Apollo 9603 Apollo 9603 Apollo 9603 WDM#2 Ribbon WX-E ETM54C WX-E ETM54C WDM#3 NEC Polatis 6000n CSW2 CSW2 7

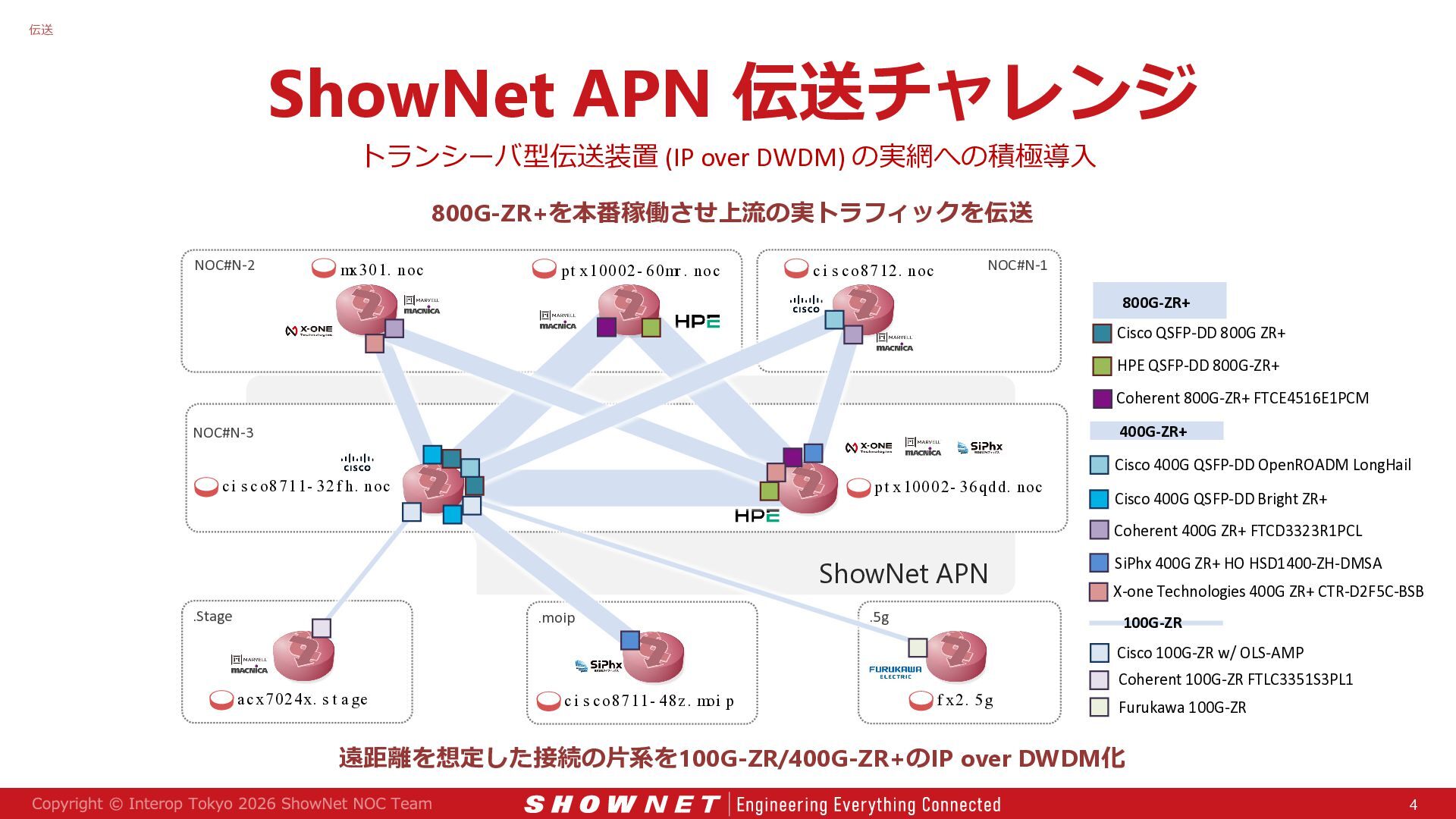

4. 伝送 ShowNet APN 伝送チャレンジ トランシーバ型伝送装置 (IP over DWDM) の実網への積極導入 800G-ZR+を本番稼働させ上流の実トラフィックを伝送 NOC#N-2 mx301. noc pt x100 02- 60mr . noc c i s c o8 712. noc NOC#N-1 800G-ZR+ Cisco QSFP-DD 800G ZR+ HPE QSFP-DD 800G-ZR+ Coherent 800G-ZR+ FTCE4516E1PCM 400G-ZR+ NOC#N-3 Cisco 400G QSFP-DD OpenROADM LongHail c i s c o8 711- 32f h. noc pt x100 02- 36qdd. noc Cisco 400G QSFP-DD Bright ZR+ Coherent 400G ZR+ FTCD3323R1PCL ShowNet APN .Stage .moip .5g SiPhx 400G ZR+ HO HSD1400-ZH-DMSA X-one Technologies 400G ZR+ CTR-D2F5C-BSB 100G-ZR Cisco 100G-ZR w/ OLS-AMP a c x702 4x. s t a ge c i s c o8 711- 48z . moi p f x2. 5g Coherent 100G-ZR FTLC3351S3PL1 Furukawa 100G-ZR 遠距離を想定した接続の片系を100G-ZR/400G-ZR+のIP over DWDM化 4

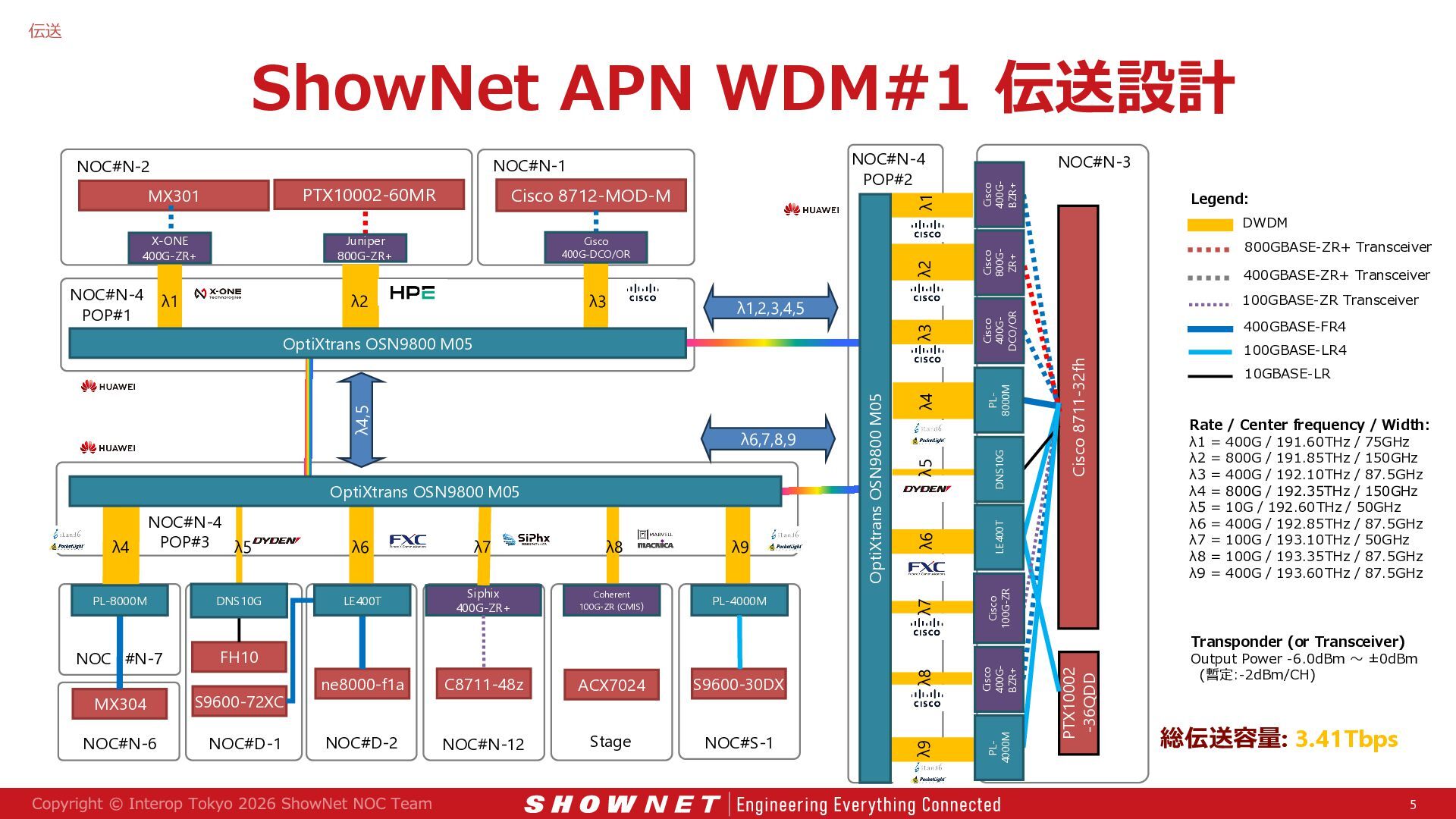

5. 伝送 ShowNet APN WDM#1 伝送設計 PL-8000M DNS10G NOC #N-7 FH10 MX304 S9600-72XC NOC#N-6 NOC#D-1 λ6 λ7 λ8 λ9 LE400T Siphix 400G-ZR+ Coherent 100G-ZR (CMIS) PL-4000M ne8000-f1a C8711-48z ACX7024 S9600-30DX NOC#D-2 NOC#N-12 Stage NOC#S-1 Cisco 800GZR+ 800GBASE-ZR+ Transceiver 400GBASE-ZR+ Transceiver 400GBASE-FR4 Cisco 8711-32fh DNS10G PL8000M Cisco 400GDCO/OR 100GBASE-ZR Transceiver PTX10002 -36QDD λ4 LE400T OptiXtrans OSN9800 M05 Cisco 100G-ZR λ6,7,8,9 OptiXtrans OSN9800 M05 λ4,5 OptiXtrans OSN9800 M05 NOC#N-4 POP#3 λ5 Cisco 400GBZR+ λ1 λ2 λ1,2,3,4,5 Cisco 400GBZR+ λ3 PL4000M λ2 λ3 λ1 λ4 NOC#N-4 POP#1 Legend: DWDM Cisco 400G-DCO/OR λ5 Juniper 800G-ZR+ λ6 X-ONE 400G-ZR+ Cisco 8712-MOD-M NOC#N-3 λ7 PTX10002-60MR λ8 MX301 NOC#N-4 POP#2 NOC#N-1 λ9 NOC#N-2 100GBASE-LR4 10GBASE-LR Rate / Center frequency / Width: λ1 = 400G / 191.60THz / 75GHz λ2 = 800G / 191.85THz / 150GHz λ3 = 400G / 192.10THz / 87.5GHz λ4 = 800G / 192.35THz / 150GHz λ5 = 10G / 192.60THz / 50GHz λ6 = 400G / 192.85THz / 87.5GHz λ7 = 100G / 193.10THz / 50GHz λ8 = 100G / 193.35THz / 87.5GHz λ9 = 400G / 193.60THz / 87.5GHz Transponder (or Transceiver) Output Power -6.0dBm ～ ±0dBm (暫定:-2dBm/CH) 総伝送容量: 3.41Tbps 5

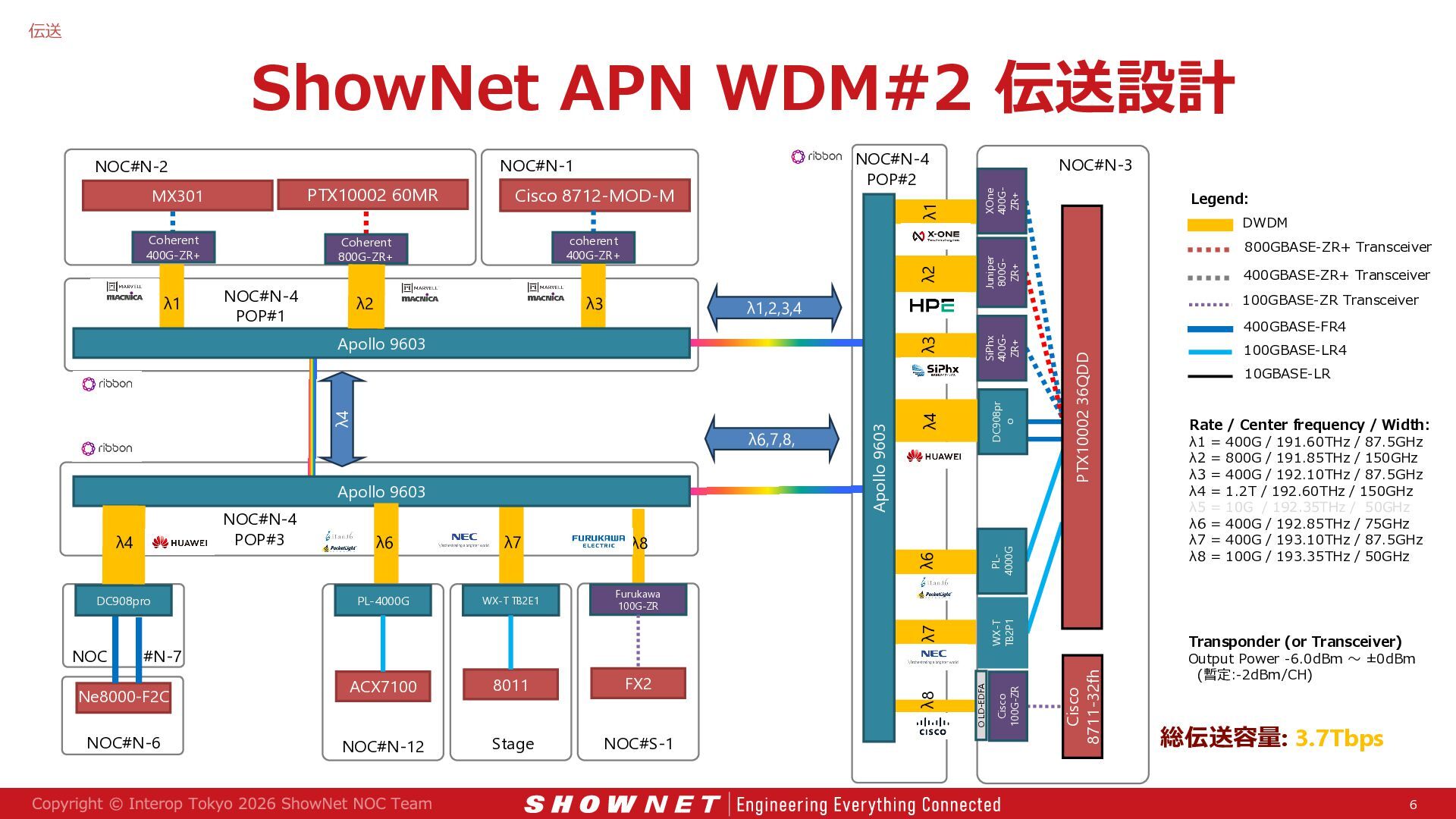

6. 伝送 ShowNet APN WDM#2 伝送設計 Coherent 400G-ZR+ Coherent 800G-ZR+ coherent 400G-ZR+ λ2 λ3 NOC#N-6 800GBASE-ZR+ Transceiver 400GBASE-ZR+ Transceiver ACX7100 8011 FX2 NOC#N-12 Stage NOC#S-1 PTX10002 36QDD SiPhx 400GZR+ 400GBASE-FR4 Cisco 8711-32fh Furukawa 100G-ZR DC908pr o WX-T TB2E1 PL4000G PL-4000G WX-T TB2P1 λ8 Cisco 100G-ZR λ7 #N-7 Ne8000-F2C λ1 λ2 λ6 O LD-EDFA NOC Apollo 9603 λ4 DC908pro λ6,7,8, λ6 λ3 Apollo 9603 λ7 λ4 DWDM 100GBASE-ZR Transceiver λ8 NOC#N-4 POP#3 Legend: λ1,2,3,4 λ4 λ1 Cisco 8712-MOD-M XOne 400GZR+ PTX10002 60MR NOC#N-3 Juniper 800GZR+ MX301 NOC#N-4 POP#1 NOC#N-4 POP#2 NOC#N-1 Apollo 9603 NOC#N-2 100GBASE-LR4 10GBASE-LR Rate / Center frequency / Width: λ1 = 400G / 191.60THz / 87.5GHz λ2 = 800G / 191.85THz / 150GHz λ3 = 400G / 192.10THz / 87.5GHz λ4 = 1.2T / 192.60THz / 150GHz λ5 = 10G / 192.35THz / 50GHz λ6 = 400G / 192.85THz / 75GHz λ7 = 400G / 193.10THz / 87.5GHz λ8 = 100G / 193.35THz / 50GHz Transponder (or Transceiver) Output Power -6.0dBm ～ ±0dBm (暫定:-2dBm/CH) 総伝送容量: 3.7Tbps 6

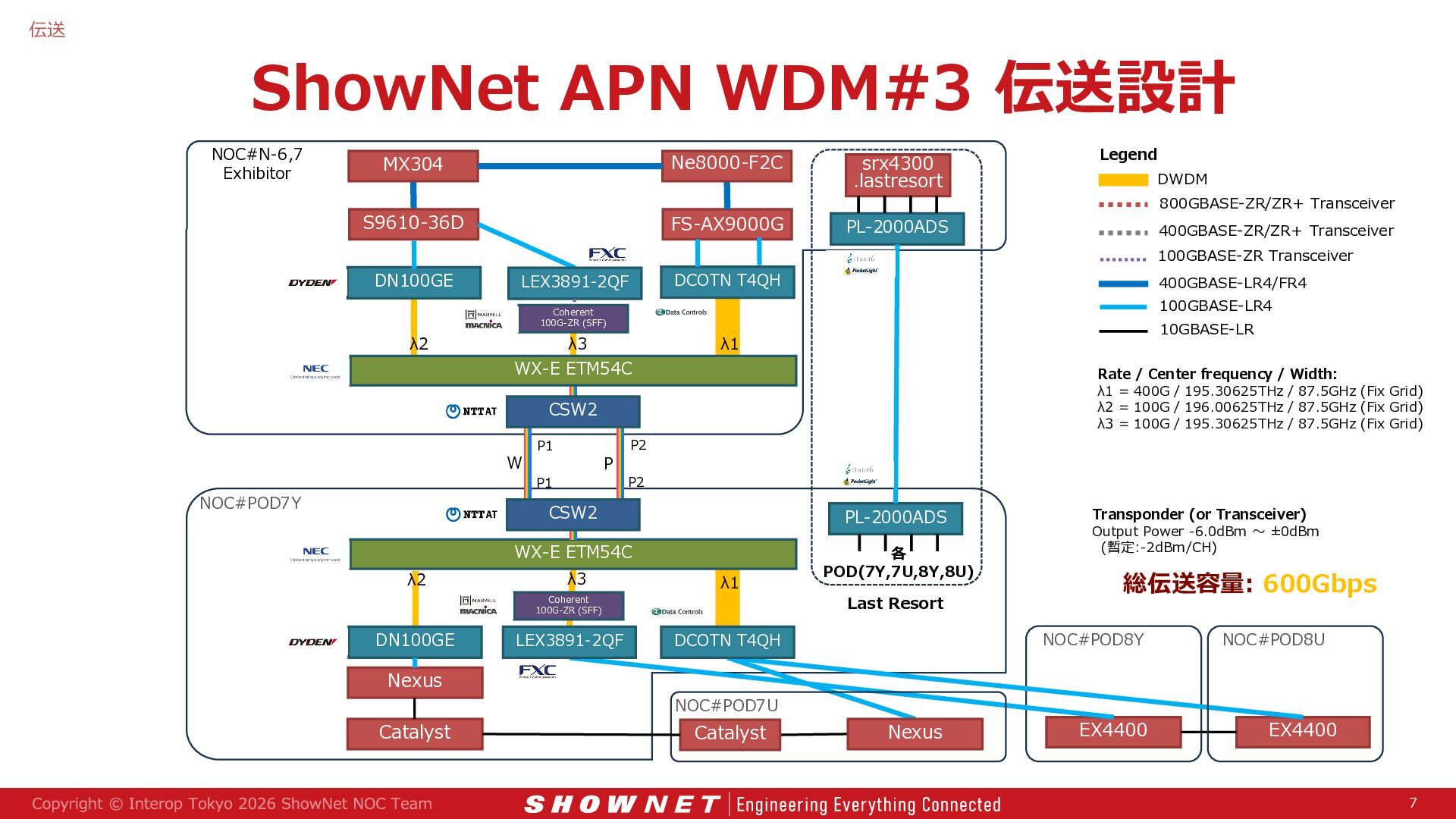

7. 伝送 ShowNet APN WDM#3 伝送設計 NOC#N-6,7 Exhibitor MX304 Ne8000-F2C S9610-36D FS-AX9000G srx4300 .lastresort Legend DWDM 800GBASE-ZR/ZR+ Transceiver PL-2000ADS 400GBASE-ZR/ZR+ Transceiver 100GBASE-ZR Transceiver DN100GE DCOTN T4QH LEX3891-2QF 400GBASE-LR4/FR4 100GBASE-LR4 Coherent 100G-ZR (SFF) λ2 λ3 10GBASE-LR λ1 WX-E ETM54C Rate / Center frequency / Width: λ1 = 400G / 195.30625THz / 87.5GHz (Fix Grid) λ2 = 100G / 196.00625THz / 87.5GHz (Fix Grid) λ3 = 100G / 195.30625THz / 87.5GHz (Fix Grid) CSW2 W NOC#POD7Y λ2 P1 P P1 Nexus Catalyst P2 CSW2 PL-2000ADS WX-E ETM54C 各 POD(7Y,7U,8Y,8U) λ3 Coherent 100G-ZR (SFF) DN100GE P2 LEX3891-2QF λ1 Last Resort 総伝送容量: 600Gbps NOC#POD8Y DCOTN T4QH NOC#POD7U Catalyst Transponder (or Transceiver) Output Power -6.0dBm ～ ±0dBm (暫定:-2dBm/CH) Nexus EX4400 NOC#POD8U EX4400 7

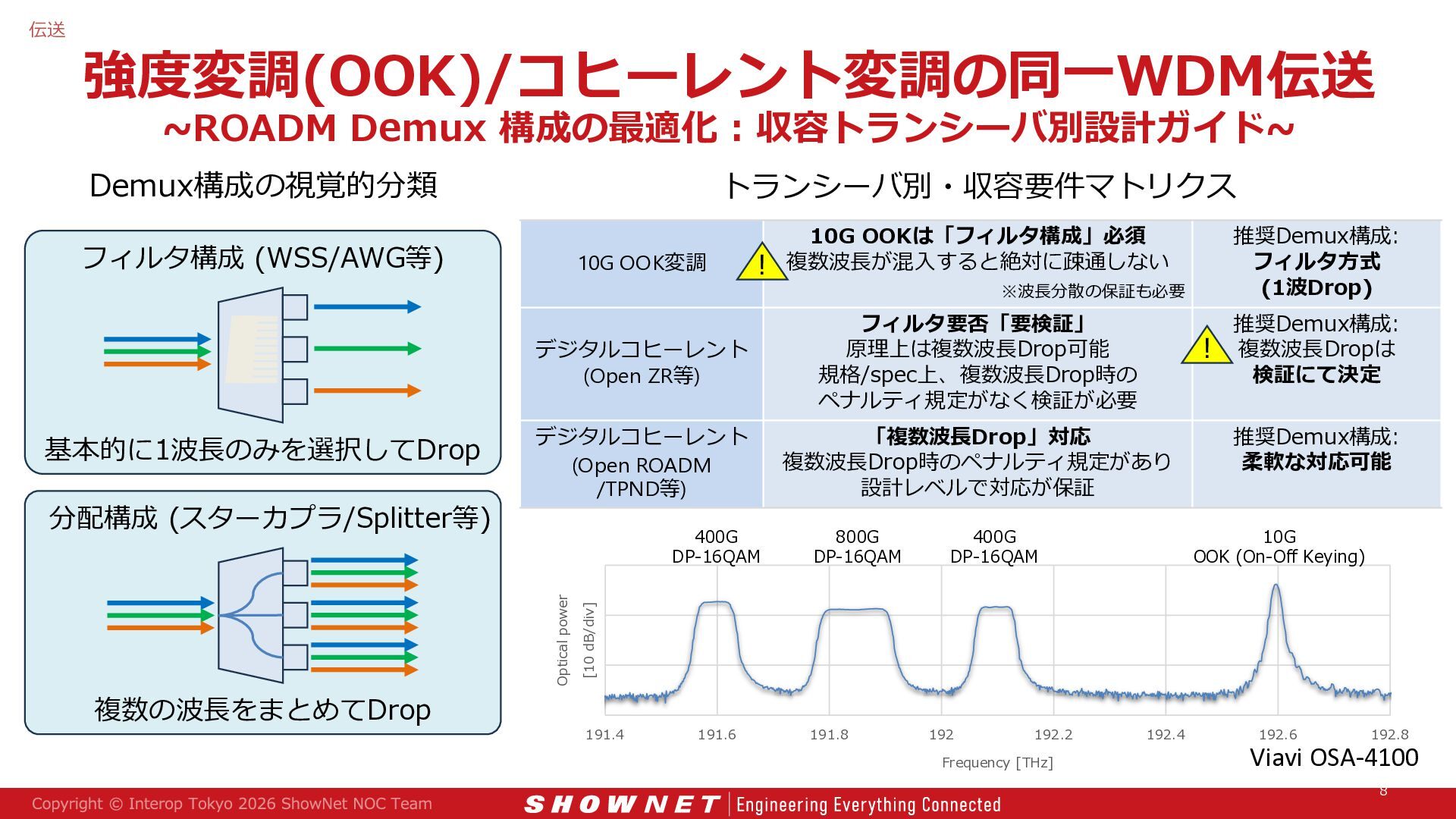

8. 伝送 強度変調(OOK)/コヒーレント変調の同一WDM伝送 ~ROADM Demux 構成の最適化 : 収容トランシーバ別設計ガイド~ Demux構成の視覚的分類 トランシーバ別・収容要件マトリクス フィルタ構成 (WSS/AWG等) デジタルコヒーレント (Open ZR等) フィルタ要否「要検証」 原理上は複数波長Drop可能 規格/spec上、複数波長Drop時の ペナルティ規定がなく検証が必要 デジタルコヒーレント (Open ROADM /TPND等) 「複数波長Drop」対応 複数波長Drop時のペナルティ規定があり 設計レベルで対応が保証 400G DP-16QAM Optical power 分配構成 (スターカプラ/Splitter等) ※波長分散の保証も必要 複数の波長をまとめてDrop 800G DP-16QAM 推奨Demux構成: フィルタ方式 (1波Drop) 推奨Demux構成: ！ 複数波長Dropは 検証にて決定 400G DP-16QAM 推奨Demux構成: 柔軟な対応可能 10G OOK (On-Off Keying) [10 dB/div] 基本的に1波長のみを選択してDrop 10G OOK変調 10G OOKは「フィルタ構成」必須 ！ 複数波長が混入すると絶対に疎通しない 191.4 191.6 191.8 192 192.2 Frequency [THz] 192.4 192.6 192.8 Viavi OSA-4100 8
