ShowNet2025ウォーキングツアー資料

Interop Tokyoの根幹をなすShowNet。NOCチームメンバーによるウォーキングツアーで、よりディープなShowNetをお楽しみいただけます。
ShowNetを知らない人でも、ネットワークに興味があれば楽しめるツアーとなります。ネットワークの近未来像をいち早く、わかりやすく、楽しく知ることができます。

Transcript

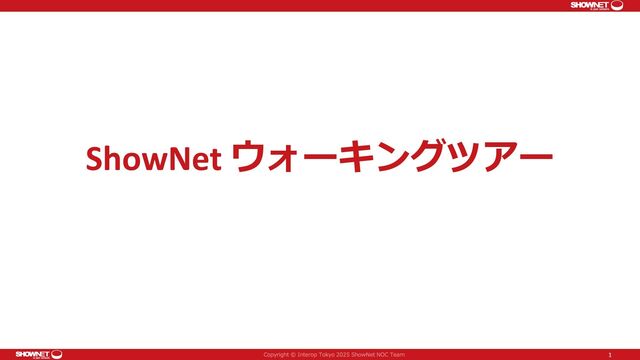

1. ShowNet ウォーキングツアー 1
2. Interop とは？ 1986年アメリカでネット技術標準を議論する会議 としてスタート Interoperability(相互運用性）から 作られた造語 ネットワーク製品の検証の場 つなげてみないとわからない 製品の商品化 → 展示会もスタート 日本では1９９４年スタート。今年で32回目 今でも当初の精神はShowNetが受け継ぐ 応用産業分野（同時開催イベントを実施） 応用産業や上位のイノベーションが広がる ことによって進化し続けるインターネット技術 2
3. ShowNetとは I know it works because I saw it at Interop. 最新のネットワーク技術・ ネットワーク機器などを相互に接続 「5年後、10年後に必要となる ネットワークの姿」を示すという ビジョンのもとに構築する コンセプトネットワーク 3
4. ネットワークの規模 コントリビューション機器/製品/サービス：約2300 動員数：828名 NOCチームメンバー：32名、STM：42名 コントリビューター： 754 名 UTP総延長：約24.8km 光ファイバー総延長：約7.0km 総電気容量：100V 約44.7kW 200V 約123.1kW NOCラック NOC 100V 約23.4kW/200V 約123.1kW Pod 100V 約21.3kW 総コンセント数：約302 NOCラック:約200個、POD:約100個 4
5. ShowNetとインターネット技術の歩み 年代 ShowNetでの取り組み 商用サービスの動き 1990年代 ATM メトロイーサネット ATMメガリンク 広域イーサネットサービス 2000年代 ADSL キャリアグレードNAT (CGN) セキュリティオペレーションセンタ (SOC) DSLサービス(YBB等） 光接続サービス（USEN, B-フレッツ等） CGN(キャリアグレードNAT) セキュリティインシデントの増加 IPv6サービス 2010年代 100GbE Software Defined Networking (SDN) DCファブリック サービスチェイニング 100GbEサービス SDN/NFV DCネットワークファブリック ネットワークスライシング 2020年代 Segment Routing SASE ゼロトラスト Wi-Fi 6E, Wi-Fi 7, L5G 5
6. 世界初展示 フォーティネット FortiSwitch-AX624F FortiSwitch-AX648F TileFlow Japan TileFlow V7.5 ジュニパーネットワークス OSFP-800G-DR8-PL 6
7. 日本初展示 7 キーサイト・テクノロジーズ Interconnect and Network Performance Tester 1600GE Keysight AI Data Center Builder シスコシステムズ Cisco 8712-MOD-M Cisco 8011-4G24Y4H-I Cisco QSFP28 100G ZR DCO Cisco QDD Pluggable Open Line System Cisco Secure DDoS Edge Protection Cisco Nexus 9324E-SE1U Cisco Nexus 93400LD-H1 ジュニパーネットワークス AP47-WW EX4000-12MP EX4000-24MP QFX5130E SRX4700 QSFP-800G-ZR スパイレントコミュニケーションズ Spirent TestCenter B3 UECテスター Huawei OptiXtrans DC808 PEN（Passive Ethernet Network） マクニカ  FTCE3326R1CCL
8. エクスターナル図 8
10. 今年の取り組み 10
11. ShowNetでの消費電力・環境情報取得 消費電力 PDU • PDUからアウトレット（口）単位で取得 機器 • SNMP/テレメトリ/CLIスクリプトにて取得 • Wi-Fi AP収容スイッチについてはPoEでの消費電力も取得 環境情報（温度・湿度） ラック • ラックに取り付けられた温湿度センサから取得 機器 • 装置内温度，ファン回転数を取得 11 Green
12. 消費電力の推移：コアルータ2台 定常的な消費電力は機種によって様々 一時的に急激に消費電力が上昇・下降する場合もある ファームアップグレードで省電力機能が反映される事象も 確認 12 時刻 消費電力 (W) Green
13. 省電力化機能：未使用カード/ポートの無効化 通常スイッチ/ルータで未使用のカード/ポートも通電して いるため電力を消費 一部機器で通電を止める機能があるため有効化すると消費 電力が大幅に低下 時刻 消費電力 (W) 段階的に有効化 Green
14. 効率化と見える化で 進化し続けるファシリティの構築 高密度と運用最適化を両立した配線システムの構築 省エネ・省電力に向けた高利用価値データの可視化 効率的な構築を支えるファシリティツール ファシリティ
15. A面、B面の2システムで展開 A面では、ロボパッチを利用し全NOCラックへの接続性を提供 B面では、SN-MTを利用し多芯需要に対応 MDF 設計概要 15 ロボパッチ MDFラック NOCラック MPO カセット NOCラック MPO12 ケーブル MPO カセット MPO12 ケーブル SN-MT パッチパネル SN-MT カセット SN-MT カセット SN-MT ケーブル SN-MT ケーブル B面 A面 MPO カセット ロボパッチ MPO カセット ファシリティ
16. ShowNetが考える"未来の光伝送" 「桁が違う」光伝送容量の登場 「見えてきた」新しい光伝送の在り方 「選択可能な」光伝送の網設計 伝送
17. ShowNet APN 17 cisco8712.noc Juniper QSFP28 100G-ZR (w/AMP) Cisco 100G-ZR w/ OLS-AMP Coherent 400G ZR+ FTCD3323R1PCL 「IPoDWDM」に舵を切った、External-Backbone間接続 ShowNet APN 伝送チャレンジ ncs57C3.noc acx7024.stage 400GBASE-ZR+ 100GBASE-ZR 800GBASE-ZR+ ftb-1.trans ptx10002.noc cisco8201.noc Xone Technologies 400G ZR+ CTR-D2F5C-BSB SiPhx 400G ZR+ HSQ2-100-ZR-L4S NEC 400G ZR+ OD-PPMR48051110 Cisco 400G QSFP-DD High-Power (Bright) Coherent 800G-ZR+ FTCE4516E1PCM Juniper QSFP-800G ZR+ NOC#N-1 NOC#N-2 NOC#N-3 出島裏 .Stage 異機種・異DSPの400GBASE-ZR+で External-Backbone間を伝送網に接続 400GBASE-ZR+以降に登場した 100G-ZR伝送の異メーカー相互接続 異機種・異DSP間の800GBASE-ZR+ 相互接続とライブBERT試験 今年の400G/800G IPoDWDMは全て、ZR+スペック、±0dBm出力 (EDFAアンプ内蔵) が特徴 伝送
18. 高機能かつシンプルな マルチテナントバックボーンへの挑戦 SRv6・EVPN VXLANを用いたバックボーンとネットワーク ファンクションのシームレスな統合 ネットワークスライスを活用した高度なトラフィック制御 多様なアプリケーションを支えるバックボーンサービスの 提供 L2/L3
19. 2025年のShowNet Backbone 19 EVPN/VXLAN網 ce5732 catalyst9300 nexus93108tc ex4400 fx2 Backboneは SRv6 uSIDのみを用いた Layer-3 VPN ユーザアクセス網は EVPN-VXLAN Type-5 によるLayer-3 VPN Inline FWでVXLAN Inspectionを実施 ne8000-f2c uSID:6007 mx204 uSID:6001 ncs57c3 uSID:6002 cisco8712 uSID:6003 cisco8011 uSID:6011 fx2 uSID:6010 ptx10002 uSID:6005 SRv6 uSID網 cisco8201-32fh uSID:6004 mx304 uSID:6006 acx7100 uSID:6012 acx7024x uSID:6014 ne8000-f1a uSID:6015 fx2 uSID:6013 pa7500 srx4700 L2/L3
20. 進化するWi-Fi: 次世代無線技術 x 実践的運用へのアプローチ 繋げて試せる8社16製品のAPによる マルチベンダ大規模Wi-Fi Wi-Fi6E 6GHz帯 & Wi-Fi7 MLOによる 広帯域・低遅延・高信頼無線 Wi-Fiの可視化・品質計測を活用した 無線空間の最適化 Wi-Fi
21. Wi-Fiの新しいテクノロジ x 新しい周波数帯 Wi-Fi6をさらに拡張させたWi-Fi7、Wi-Fi6Eの到来 21 Wi-Fi6のテクノロジ Wi-Fi7のテクノロジ 6GHz帯チャネル 2.4GHz帯 実質3ch 5GHz帯 19ch 6GHz帯 19ch +35 新たにライセンスフリーで使えるチャネルが24個 1 6 11 36 48 52 64 100 140 144 1 93 97 189 193 233 日本未認可 OFDMA, MU-MIMO, BSS Coloring, 1024QAM... MLO, Multi-RU & Puncturing, 4096QAM... STA AP 2.4GHz 5GHz 6GHz
22. AIと既存サービスを融合した マルチテナント対応コンテナ基盤 SRv6 によるマルチテナントコンテナサービス DPU とクラウドネイティブセキュリティで実現する堅牢な アプリケーション基盤 分散推論によるスケーラブルなAIエコシステム DC・クラウド
23. AI/ML DC ネットワーク 相互接続検証 400/800G RoCEv2 DCQCN/DLB • 輻輳制御と負荷分散 Ultra Ethernet ローカルLLMとRAG Chatbotアプリによる運用支援 AiSAQ • Disk-based なベクターDB インデックス 省電力光トランシーバ 800G DR8-LPO 400G VR4 23 fx2 cisco8011 qfx5240-3 nexus9332d-2 qfx5240-1 nexus9332d-1 qfx5240-2 nexus-dashboard ucs-c240-m7 r4900g7 cm9 nexus93600cd-gz dc808 Testcenter-b3 testcenter-a1 cyberflood-400 aresone-800g kai-dc-builder DC・クラウド
24. ゼロトラストで支える 広帯域セキュリティサービスと脅威監視基盤 ゼロトラスト思想のオペレーション基盤 400G広帯域のセキュリティサービス XDRによる脅威監視対応 セキュリティ
25. ShowNetセキュリティ全体像 25  NGFW  NDR  Sandbox  Forensics  TAP  NPB  SIEM  XDR  SOAR  TIM Alert 外部攻撃対象領域管理 アラート分析・自動化 脅威検出 Script 出展社向けセキュリティサービス  EASM 認証情報管理 統合認証管理 ****  SSO  MFA  DP  ITDR  NGFW  Sandbox  VXLAN inspeciton 統合アクセス管理 機器1 機器2 group1 ◦ × group2 × ◦ ゼロトラスト思想のオペレーション基盤 トラフィック複製・集約 広帯域セキュリティサービス セキュア運用支援 脅威監視基盤 マイクロセグメンテーション セキュアリモートアクセス  SASE  PAM  VXLAN-GBP sync 統合アクセス管理
26. AI技術 x 高精度な監視データ収集で築く インテリジェントな運用・監視基盤 ShowNetが掲げるオブザーバビリティの追求 モニタリングシステムへのAIOpsの活用 省電力化を意識した精緻なインフラ環境モニタリング モニタリング
27. インフラ環境モニタリング センサー監視情報と3Dモデルの重ね合わせによる環境モニタリング ShowNetラックを3Dモデル化しデジタルツイン構成管理 27
28. AI基盤からエッジまで、 多様化するネットワークとテストの進化 DCネットワークにおけるRoCEv2のパフォーマンス検証 ファジングテストによるファームウェアの堅牢性確認 共通APIを使用したベンダーニュートラルな 試験自動化環境の構築 テスター
29. バックボーン試験 29 プロトコルエミュレーションによるテストパスの細分化 SRv6 EVPN/VXLAN > show route 45.0.200.208/28 brief 45.0.200.208/28 *[BGP/170] 01:49:43, localpref 0, from 2001:3e8::9 AS path: I, validation-state: unverified > to fe80::bed2:95ff:fe5a:8820 via et-0/0/1.0, SRv6 SID: fcbb:bb00:6091::, SRV6-Tunnel, Dest: fcbb:bb00:6091:: > show route 45.0.200.240/28 brief 45.0.200.240/28 *[BGP/170] 01:50:31, MED 110, localpref 100, from 2001:3e8::8 AS path: I, validation-state: unverified > to fe80::bed2:95ff:fe5a:8820 via et-0/0/1.0, SRv6 SID: fcbb:bb00:6006:e000::, SRV6-Tunnel, Dest: fcbb:bb00:6006:: [BGP/170] 01:50:31, MED 110, localpref 100, from 2001:3e8::9 AS path: I, validation-state: unverified > to fe80::bed2:95ff:fe5a:8820 via et-0/0/1.0, SRv6 SID: fcbb:bb00:6006:e000::, SRV6-Tunnel, Dest: fcbb:bb00:6006:: cisco8712 ptx10002 ne8000-f2c SRv6 EVPN/VXLAN IPv4 試験のための追加設定必要なし PE テストパス 1 テストパス 2 テストパス 3 ShowNet Routing Table テスター
30. ShowNet初！キャリア5G連携への挑戦 幕張メッセへのエッジUPFブレイクアウト 5G閉域サービスによるセキュア高信頼な ラストワンマイル提供 キャリア5Gによるイベント会場映像伝送検証 Mobile
31. 5G映像伝送 Stageのロボットカメラ※とMOCのコントローラを5Gで接続 5G経由でロボットカメラのチルト、ズーム等を制御 5G経由でカメラ映像をMOCに伝送 31 NHKカメラコントローラ (MOC) NHKロボットカメラ (Stage) 5G MoIP ※お天気カメラなどに使われる遠隔制御可能なカメラ Mobile
32. つながる・ひろがる、 日本のメディアネットワーク Media over IPの可能性を広げる、 ShowNet Media-X (メディアクロス) ShowNetで「つながる」12の放送局 MoIP特別企画初”4種類の対外線”を 利用した広域リモートプロダクションデモ Media over IP
33. ⮚ メディアが集うShowNet Media-Xの心臓部 ✔ Media over IP機器の収容 - マルチビューワー - IPゲートウェイ - IPスイッチャー ✔ 一元管理・運用 各拠点のメディア監視から、 映像の切り替えまでMOCから実行 ✔ Media over QUIC PODへMOCより映像をライブ配信 ✔ 5Gによるメディア伝送試験 5G経由で受信したストリームを 各拠点へ再配信 ✔ Media over IP特別企画 全国規模のMoIPネットワークを使用し、 参加放送局が実証実験中 ShowNet Media-X : Media Operation Center (MOC) 33
34. ShowNet 2025における生成AIの利用実験 ShowNetの構築支援に特化した生成AI Chatbotを実装 ShowNetの設計資料や過去の機器設定を検索し参照できる チケットシステム(TTDB)にアクセスしチケットを参照できる ネットワーク機器に実際にアクセスし操作できる 34 LLM Model (GPT-4.1) Vector DB 質問 応答 netmiko MCP server 質問 (+機器の出力) 生成した応答 (+機器の操作) コマンド mgmt経由で SSH越しに CLI操作 REST Azure OpenAI Service 幕張メッセ ShowNet側装置 NOC/STM/ Contributor Ticket System 機器の 出力 MCP チケット 情報 MCP 検索 Chatbot Web Server AI
35. 実践の場で育む技術と未来 限界突破！極限環境で技術を磨き、未来を創る 最新技術x体感x人材交流 知識x気づきx自己成長x経験 人脈x腕試しx挑戦x人間力 STM
36. STM : ShowNet Team Member • ShowNetの構築を一緒に行うボランティアチーム • 全国から100名以上の応募の中から選抜された42名 • ホットステージから31名、会期から11名が参加 • https://www.interop.jp/2025/shownet/noc/#stm
37. shownet.conf_ 37
38. 38 Goal さあ、 ツアーに 出かけま しょう 最後は ツアー受付で 解散します。 START
