後付けで実現！コストを抑えた遠隔監視システムの構築【SORACOM Discovery 2025】

工場全体を監視するシステムを構築するには、高額な配線工事や設備増設が必要で、監視する場所が増えるほど投資負担も増加してしまいます。いま、このような課題を解決できるシステム構築が、安価かつ簡単にできる時代になりました。本セッションでは、後付け可能なIoTを活用し、低コストかつ柔軟に遠隔監視を実現した成功事例を紹介します。

株式会社クレハ環境 ウェステック事業部設備管理部設備企画課 主任 河口 進
株式会社ソラコム デジタルセールス 大井 りえ

Transcript

1. 株式会社ソラコム デジタルセールス 大井 りえ 株式会社クレハ環境 設備管理部 設備企画課 河口 進 後付けで実現！ コストを抑えた遠隔監視システムの構築
2. 本日のハッシュタグ #SORACOM 使用例 最新情報は #SORACOM で検索！ @SORACOM_PR fb.com/soracom.jp youtube.com/@SORACOM_Japan instagram.com/soracom.official

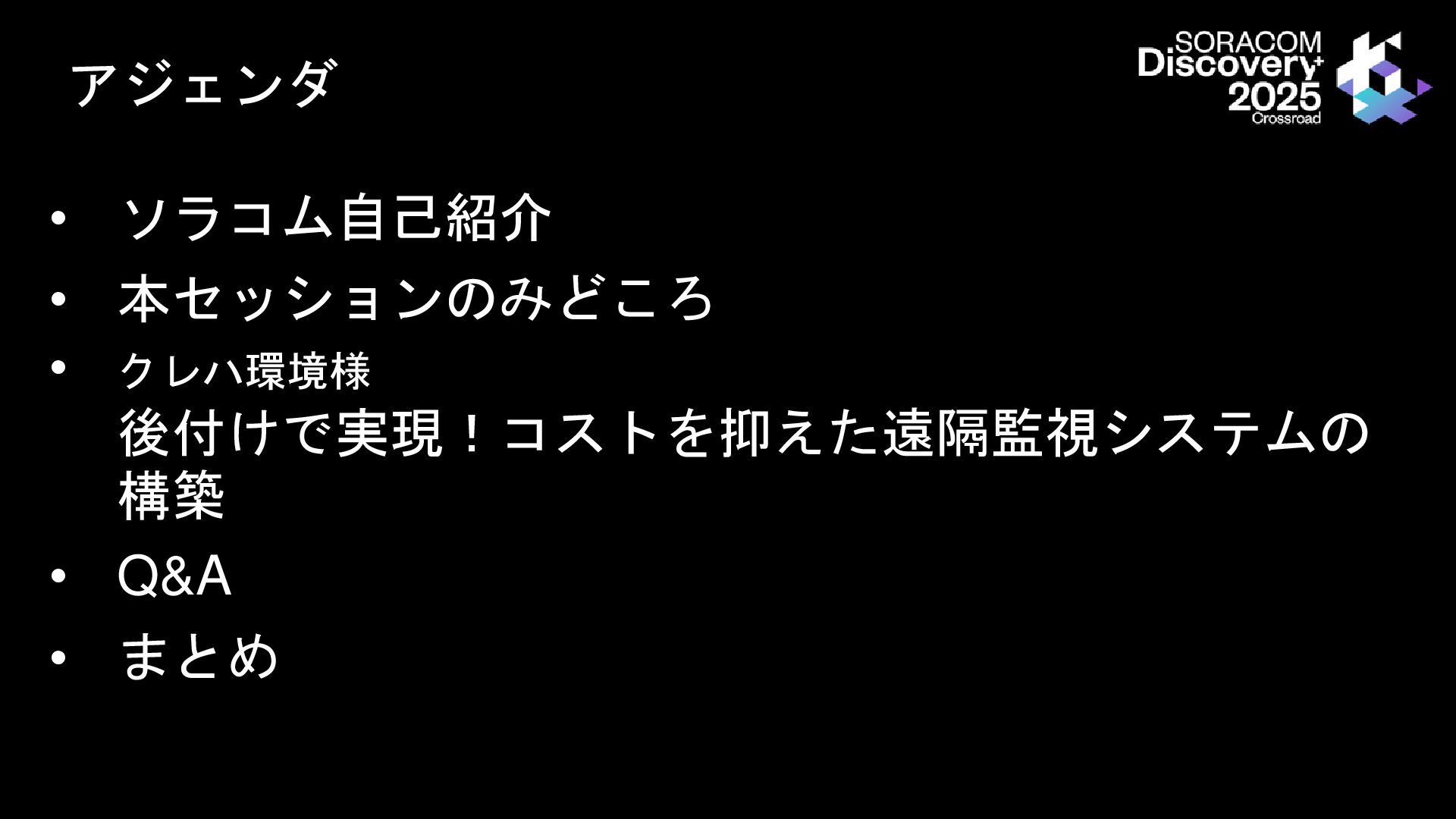

3. アジェンダ • ソラコム自己紹介 • 本セッションのみどころ • クレハ環境様 後付けで実現！コストを抑えた遠隔監視システムの 構築 • Q&A • まとめ
4. 自己紹介 株式会社ソラコム / デジタルセールス 大井 りえ 好きなソラコムサービス ソラカメ (SORACOM Cloud Camera Service)
5. 本セッションの見どころ IoT導入成功の鍵は？ クレハ環境様のIoT導入事例から学ぶ3つのポイント 1. 既存インフラのIoT化 2. 「コストを抑えた」IoT導入の秘訣 3. データ「見える化」がもたらす業務変革
7. 株式会社クレハ環境 設備管理部 設備企画課 河口 進 SORACOM Discovery 2025 後付けで実現！ コストを抑えた遠隔監視システムの構築
8. 発表内容 １．はじめに ２．IoT導入前の課題 ３．IoTソリューションの導入 ４．達成された成果 ５．今後の展望

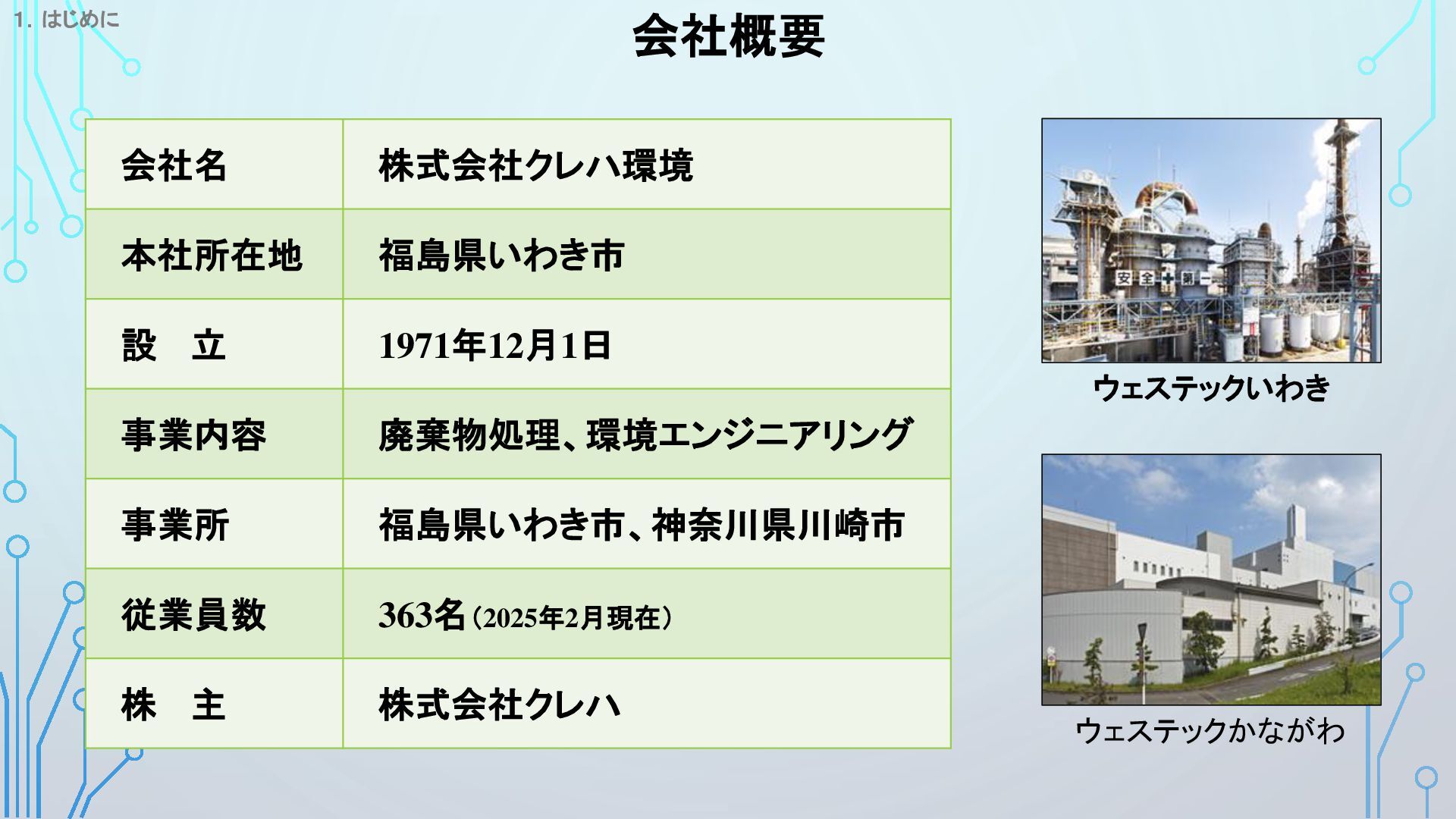

9. 会社概要 会社名 株式会社クレハ環境 本社所在地 福島県いわき市 設 立 1971年12月1日 事業内容 廃棄物処理、環境エンジニアリング 事業所 福島県いわき市、神奈川県川崎市 従業員数 363名（2025年2月現在） 株 主 株式会社クレハ ウェステックかながわ ウェステックいわき １．はじめに
10. 自己紹介 株式会社 クレハ環境 設備管理部 設備企画課 河口 進（かわぐち すすむ） 専門 化学工学 経歴 ・工場内設備の新設/改造、焼却炉からの排熱回収（設備部門、5年） ・廃棄物の生物処理やリサイクルの検討（技術開発部門、7年） ・工場内設備の新設/改造、 省エネ（ユーティリティ）、DX化推進（設備部門、3年） １．はじめに

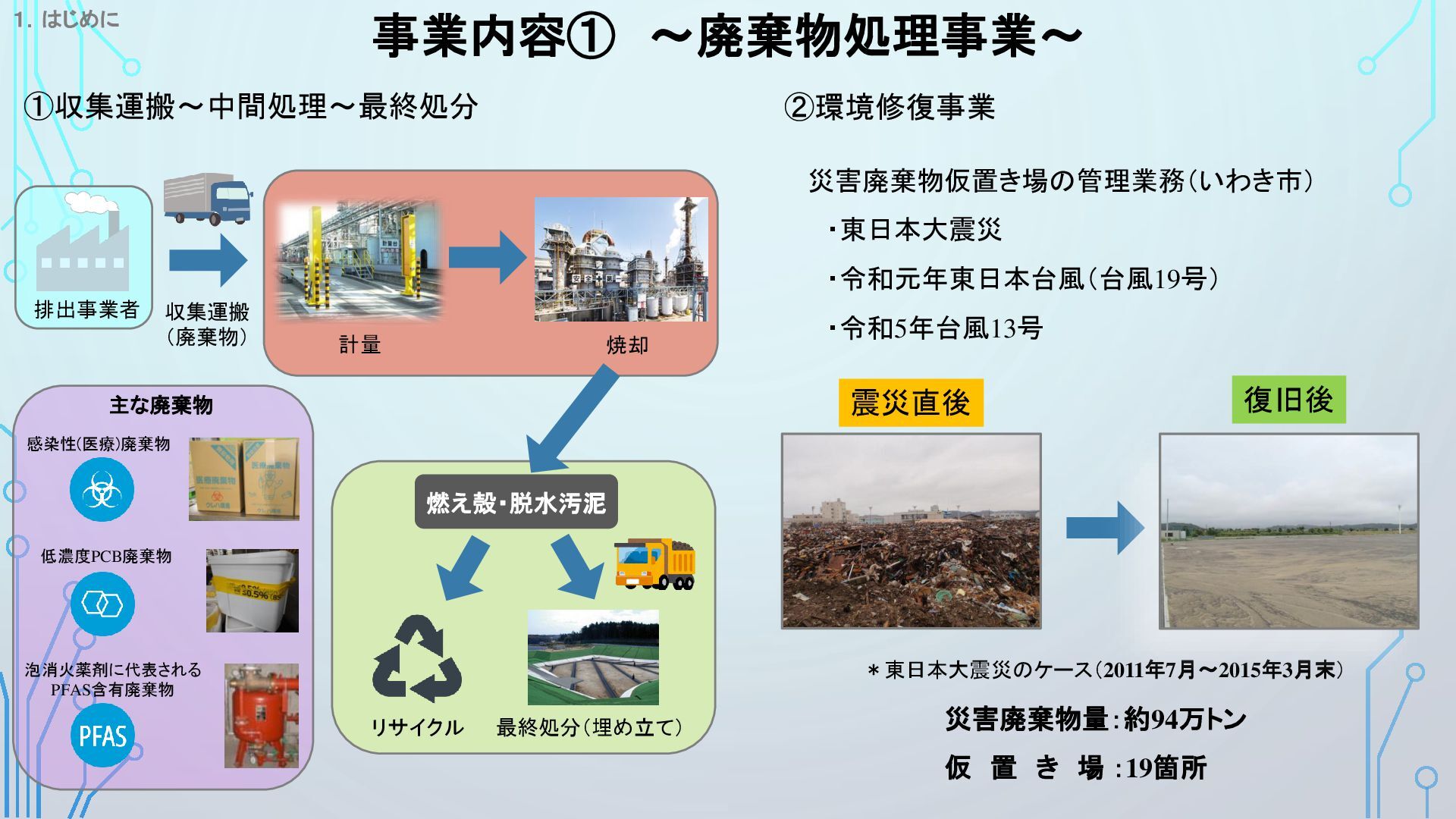

11. 事業内容① ～廃棄物処理事業～ ①収集運搬～中間処理～最終処分 排出事業者 焼却 収集運搬 （廃棄物） 最終処分（埋め立て） リサイクル 燃え殻・脱水汚泥 ②環境修復事業 計量 災害廃棄物仮置き場の管理業務（いわき市） ・東日本大震災 ・令和元年東日本台風（台風19号） ・令和5年台風13号 災害廃棄物量：約94万トン 仮 置 き 場 ：19箇所 震災直後 復旧後 ＊東日本大震災のケース（2011年7月～2015年3月末） 主な廃棄物 感染性(医療)廃棄物 泡消火薬剤に代表される PFAS含有廃棄物 低濃度PCB廃棄物 １．はじめに

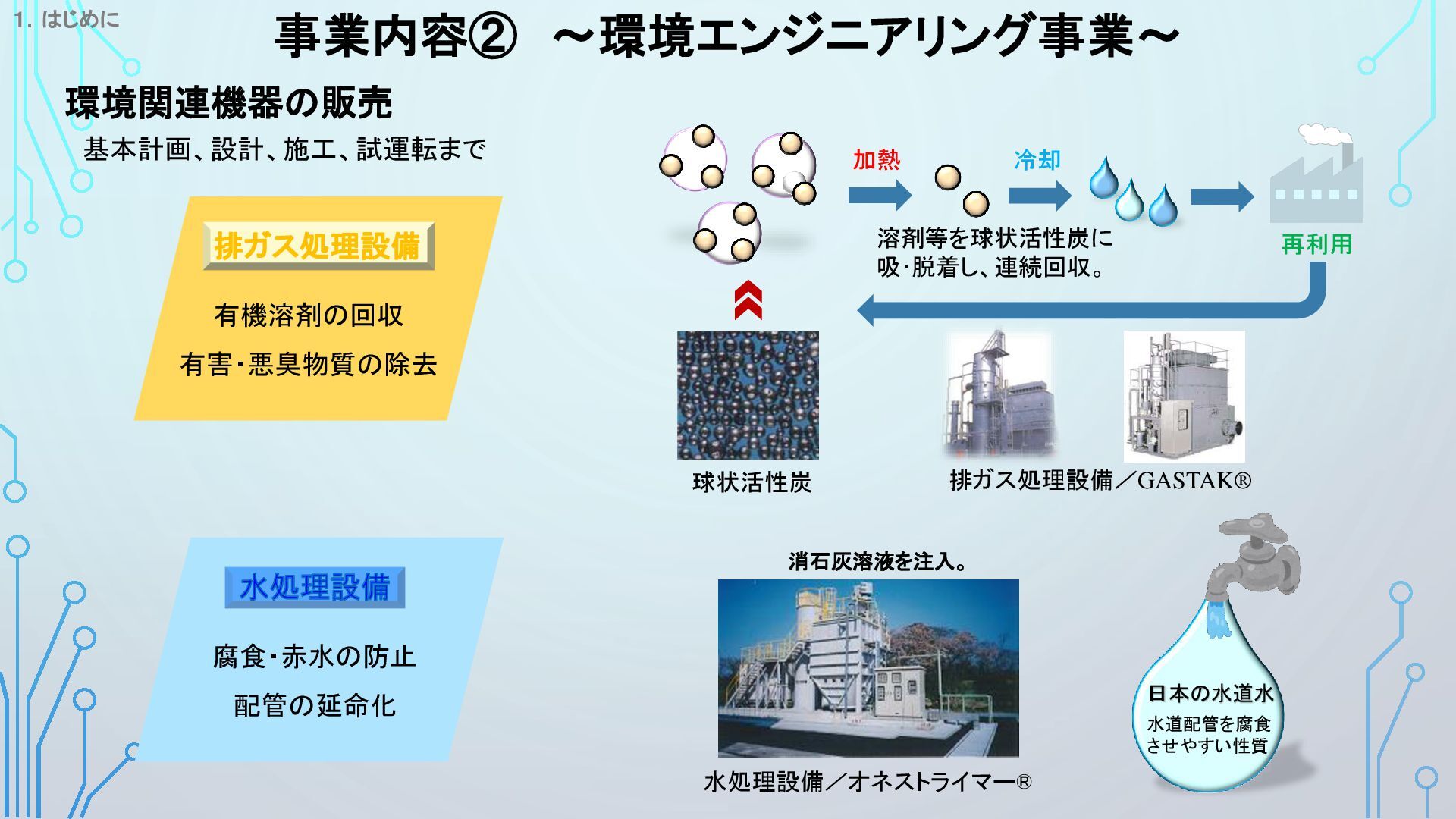

12. 事業内容② ～環境エンジニアリング事業～ 排ガス処理設備 有機溶剤の回収 有害・悪臭物質の除去 腐食・赤水の防止 配管の延命化 水処理設備 環境関連機器の販売 基本計画、設計、施工、試運転まで 球状活性炭 溶剤等を球状活性炭に 吸･脱着し、連続回収。 冷却 加熱 再利用 排ガス処理設備／GASTAK® 消石灰溶液を注入。 水処理設備／オネストライマー® 日本の水道水 水道配管を腐食 させやすい性質 １．はじめに
13. 発表内容 １．はじめに ２．IoT導入前の課題 ３．IoTソリューションの導入 ４．達成された成果 ５．今後の展望

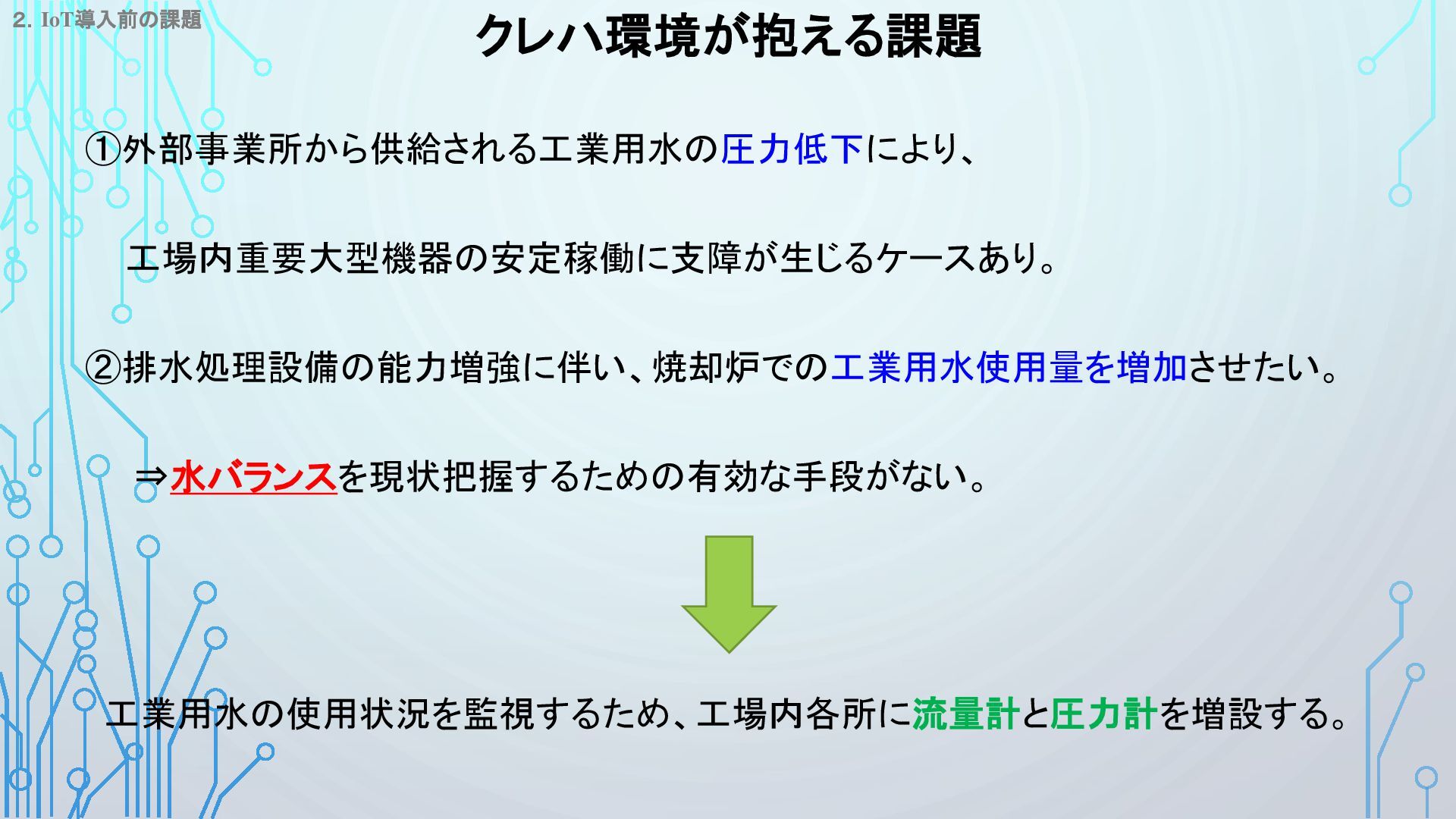

14. 工業用水の使用状況を監視するため、工場内各所に流量計と圧力計を増設する。 ①外部事業所から供給される工業用水の圧力低下により、 工場内重要大型機器の安定稼働に支障が生じるケースあり。 ②排水処理設備の能力増強に伴い、焼却炉での工業用水使用量を増加させたい。 ⇒水バランスを現状把握するための有効な手段がない。 クレハ環境が抱える課題 ２．IoT導入前の課題

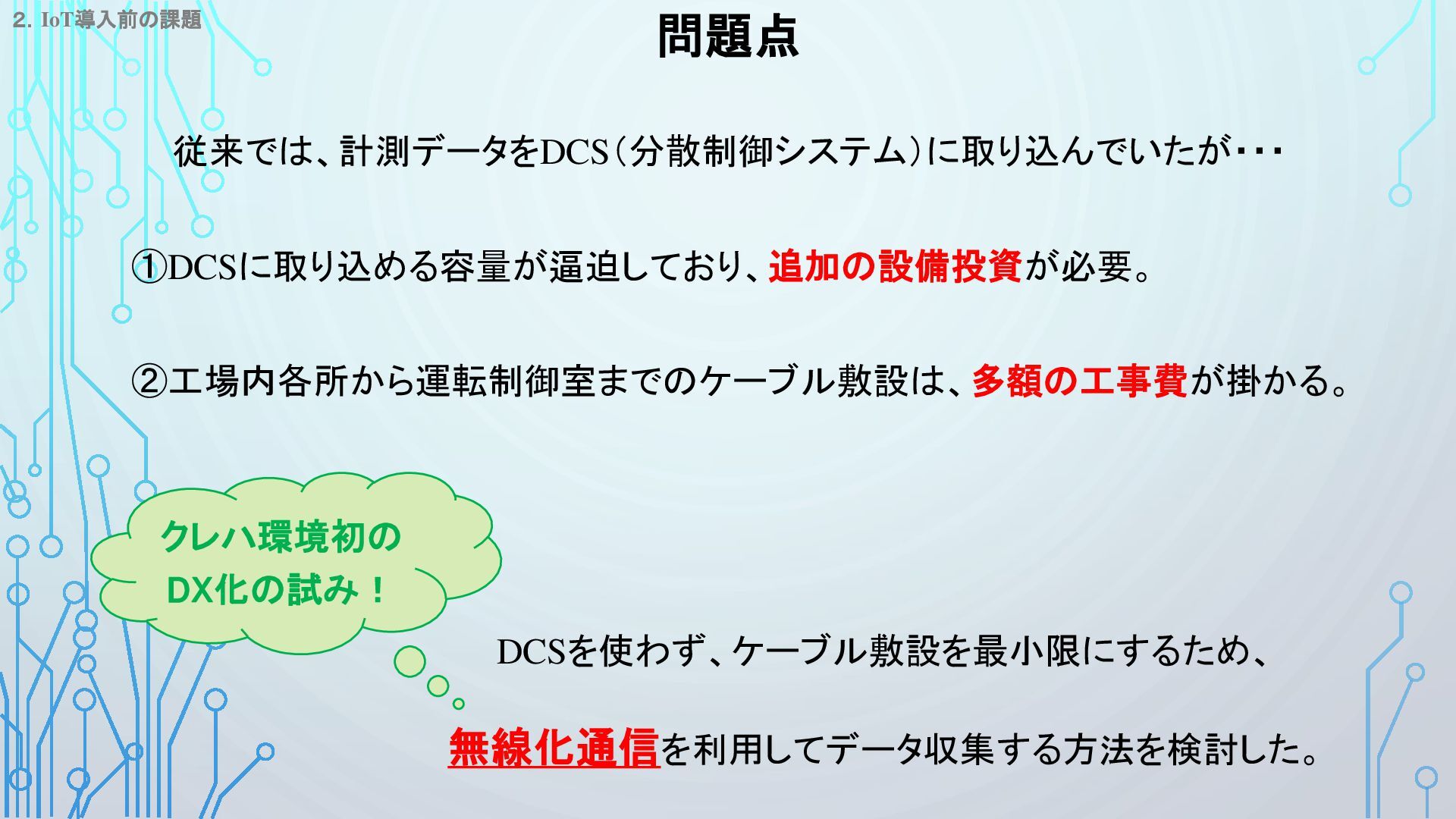

15. 従来では、計測データをDCS（分散制御システム）に取り込んでいたが・・・ ①DCSに取り込める容量が逼迫しており、追加の設備投資が必要。 ②工場内各所から運転制御室までのケーブル敷設は、多額の工事費が掛かる。 問題点 DCSを使わず、ケーブル敷設を最小限にするため、 無線化通信を利用してデータ収集する方法を検討した。 クレハ環境初の DX化の試み！ ２．IoT導入前の課題
16. 発表内容 １．はじめに ２．IoT導入前の課題 ３．IoTソリューションの導入 ４．達成された成果 ５．今後の展望

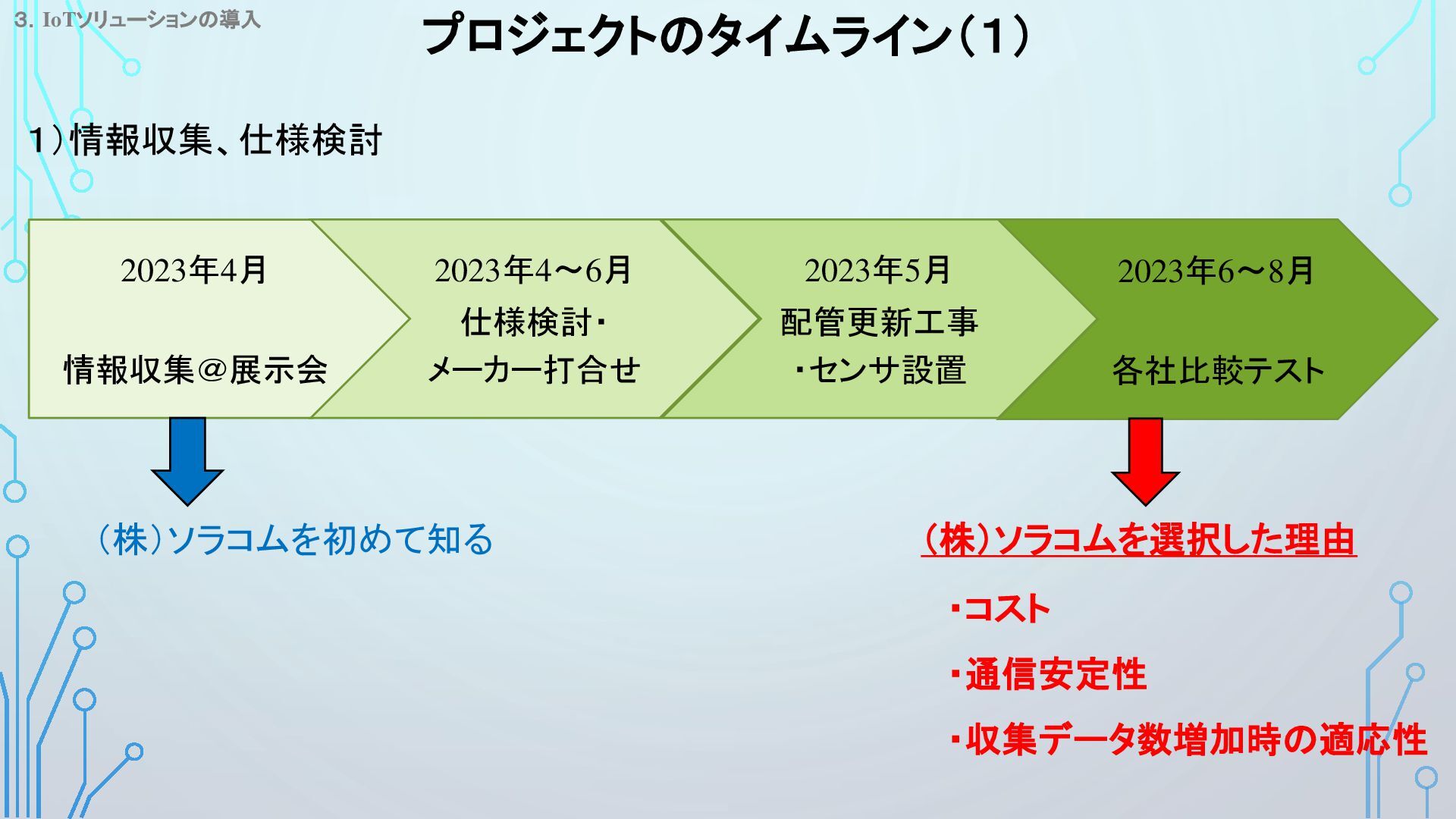

17. プロジェクトのタイムライン（１） 2023年4月 情報収集＠展示会 2023年4～6月 仕様検討・ メーカー打合せ 2023年5月 配管更新工事 ・センサ設置 2023年6～8月 各社比較テスト １）情報収集、仕様検討 （株）ソラコムを初めて知る ・コスト ・通信安定性 ・収集データ数増加時の適応性 （株）ソラコムを選択した理由 ３．IoTソリューションの導入

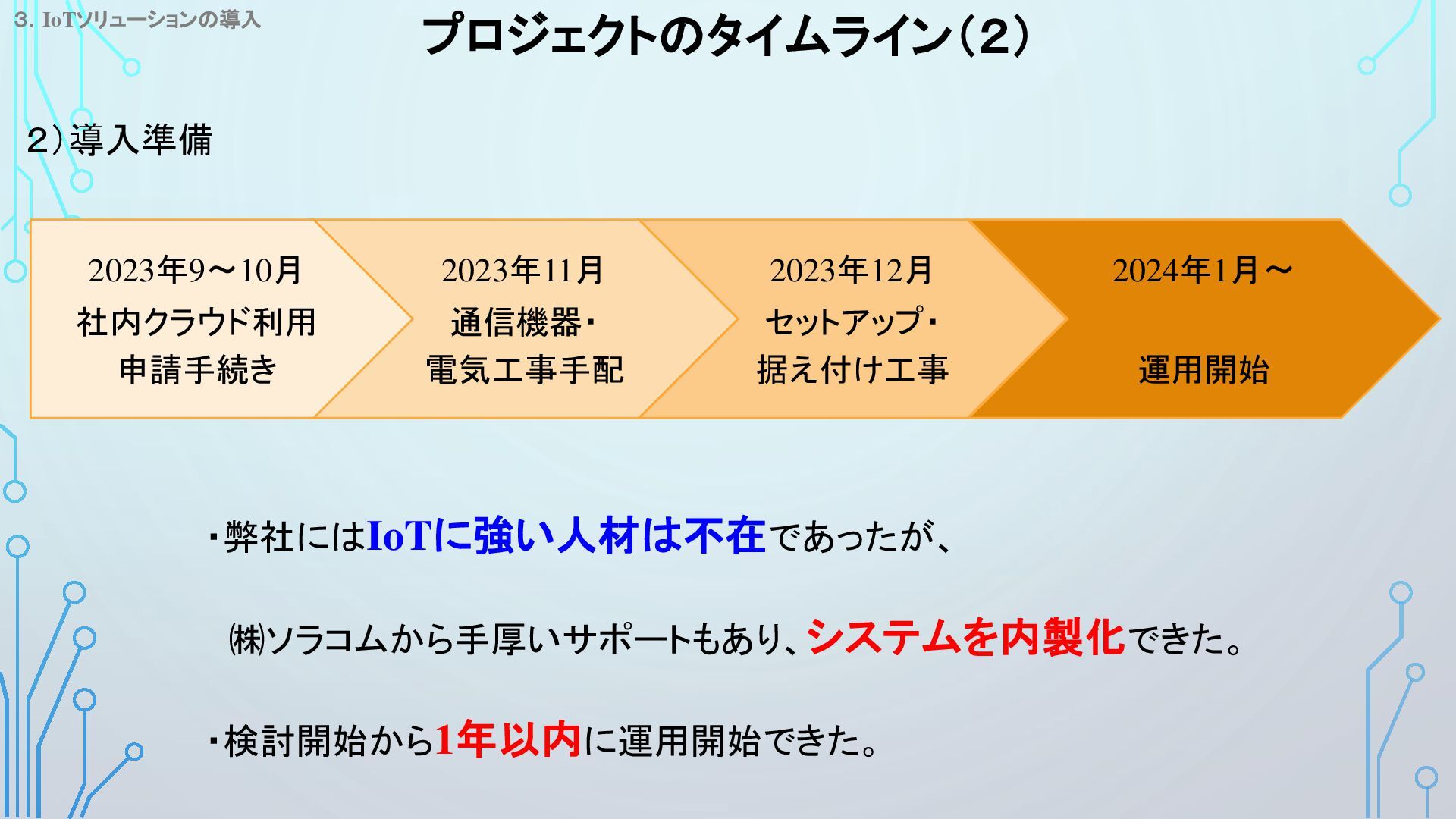

18. プロジェクトのタイムライン（２） 2023年11月 通信機器・ 電気工事手配 2023年12月 セットアップ・ 据え付け工事 2024年1月～ 運用開始 2023年9～10月 社内クラウド利用 申請手続き ・弊社にはIoTに強い人材は不在であったが、 ㈱ソラコムから手厚いサポートもあり、システムを内製化できた。 ２）導入準備 ３．IoTソリューションの導入 ・検討開始から1年以内に運用開始できた。

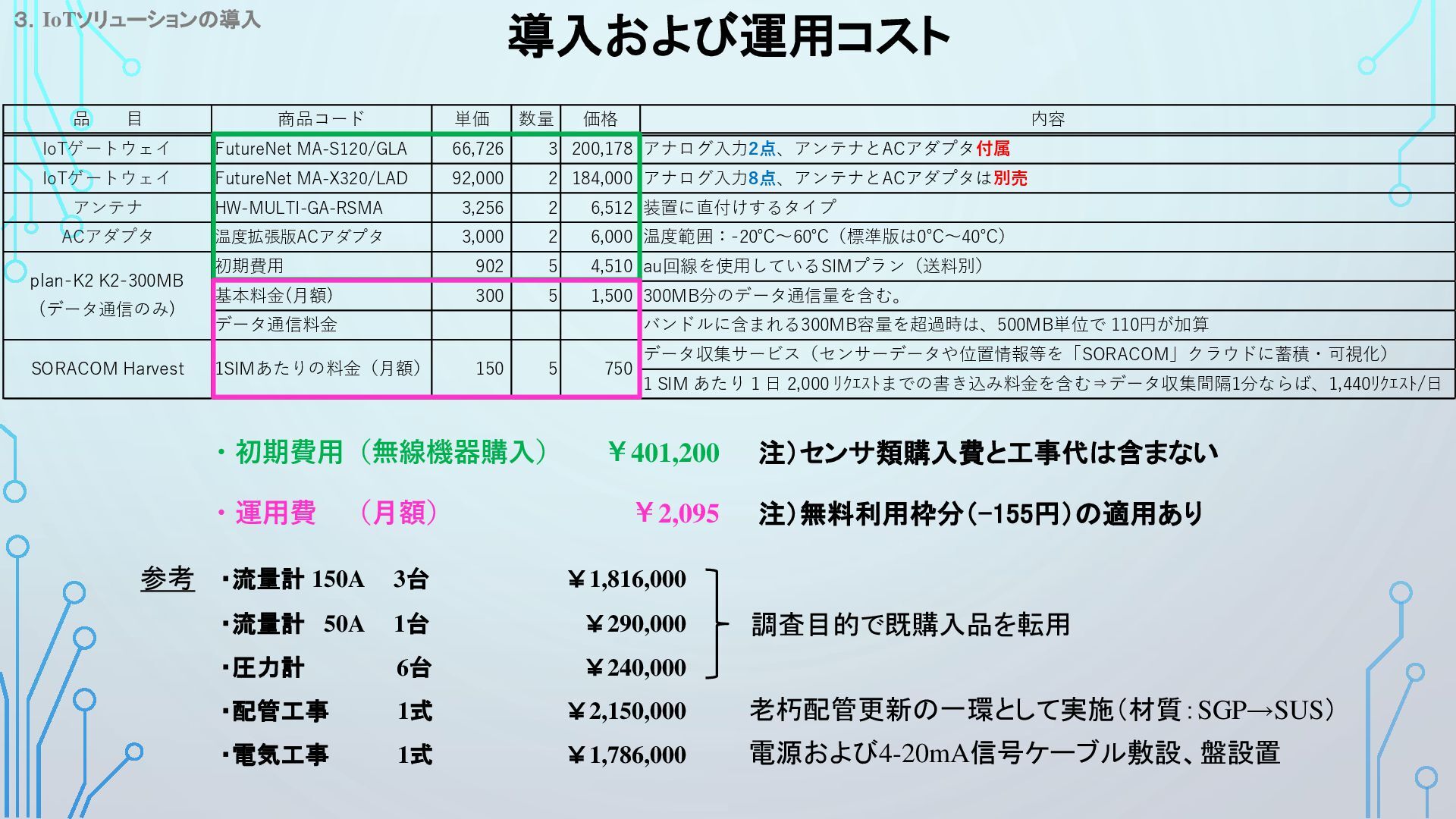

19. 品　　目 商品コード 単価 数量 価格 内容 IoTゲートウェイ FutureNet MA-S120/GLA 66,726 3 200,178 アナログ入力2点、アンテナとACアダプタ付属 IoTゲートウェイ FutureNet MA-X320/LAD 92,000 2 184,000 アナログ入力8点、アンテナとACアダプタは別売 アンテナ HW-MULTI-GA-RSMA 3,256 2 6,512 装置に直付けするタイプ ACアダプタ 温度拡張版ACアダプタ 3,000 2 6,000 温度範囲：-20℃～60℃（標準版は0℃～40℃） 初期費用 902 5 4,510 au回線を使用しているSIMプラン（送料別） 基本料金(月額) 300 5 1,500 300MB分のデータ通信量を含む。 データ通信料金 バンドルに含まれる300MB容量を超過時は、500MB単位で 110円が加算 データ収集サービス（センサーデータや位置情報等を「SORACOM」クラウドに蓄積・可視化） 1 SIM あたり 1 日 2,000 ﾘｸｴｽﾄまでの書き込み料金を含む⇒データ収集間隔1分ならば、1,440ﾘｸｴｽﾄ/日 750 plan-K2 K2-300MB (データ通信のみ) SORACOM Harvest 1SIMあたりの料金（月額） 150 5 ・運用費 （月額） ￥2,095 注）無料利用枠分（-155円）の適用あり 導入および運用コスト 参考 ・流量計 150A 3台 ￥1,816,000 ・流量計 50A 1台 ・圧力計 6台 ・配管工事 1式 ・電気工事 1式 ￥290,000 ￥240,000 ￥2,150,000 ￥1,786,000 調査目的で既購入品を転用 老朽配管更新の一環として実施（材質：SGP→SUS） 電源および4-20mA信号ケーブル敷設、盤設置 ３．IoTソリューションの導入 ・初期費用（無線機器購入） ￥401,200 注）センサ類購入費と工事代は含まない
20. 導入した遠隔監視サービス ・見える化により、水バランスをリアルタイム監視する。 ・水バランスの最適化を図り、圧力低下を是正する。 ・水使用量増加の計画を策定し、運転方法変更時の影響を評価する。 期待する効果 出典）㈱ソラコムHP SORACOM Air for セルラー SORACOM Harvest SORACOM Lagoon （流量計・圧力計） （クラウド） （ダッシュボード作成/共有） ３．IoTソリューションの導入

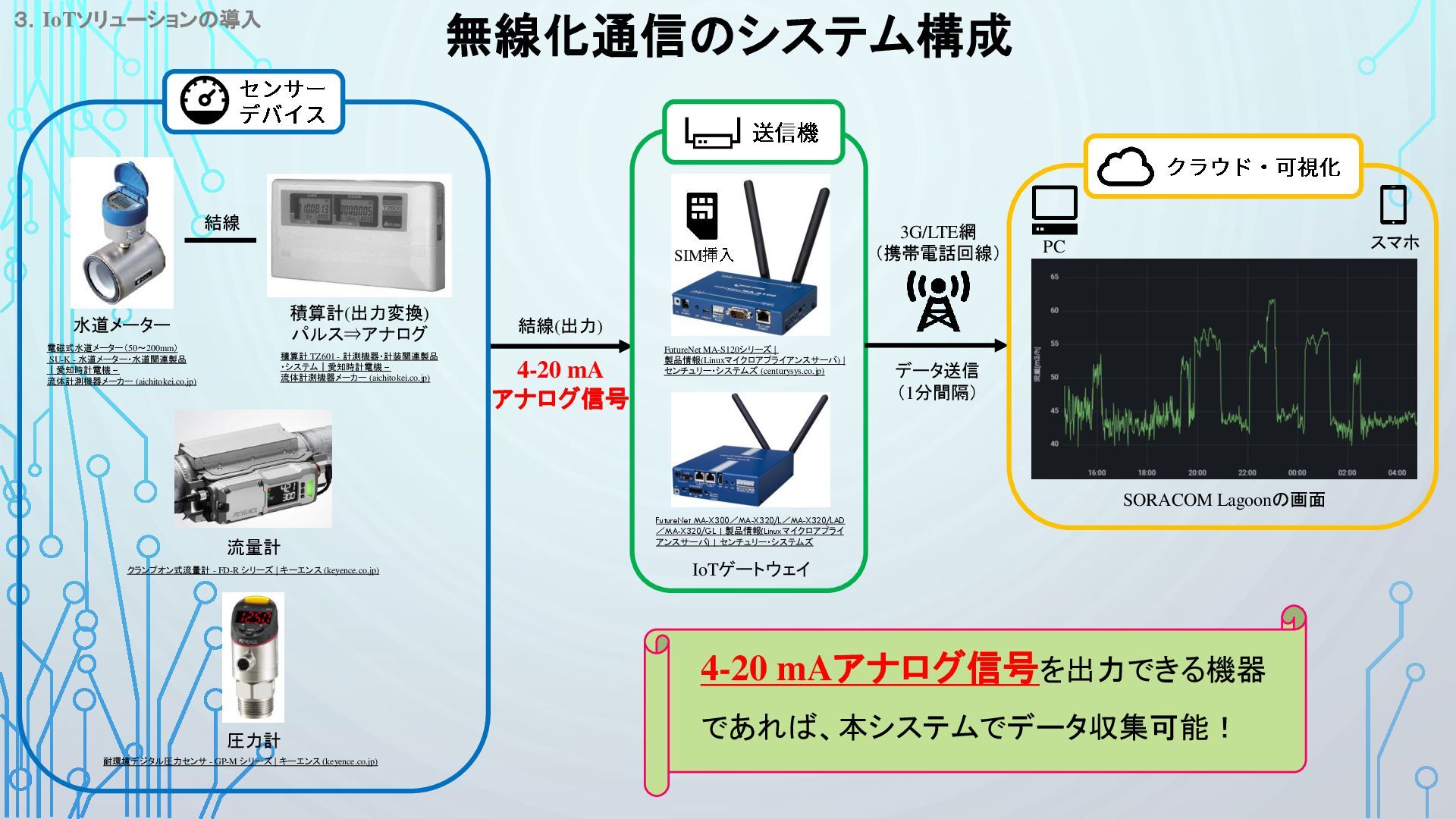

21. IoTゲートウェイ 結線(出力) FutureNet MA-S120シリーズ | 製品情報(Linuxマイクロアプライアンスサーバ) | センチュリー・システムズ (centurysys.co.jp) データ送信 （1分間隔） 無線化通信のシステム構成 流量計 圧力計 耐環境デジタル圧力センサ - GP-M シリーズ | キーエンス (keyence.co.jp) クランプオン式流量計 - FD-R シリーズ | キーエンス (keyence.co.jp) 水道メーター 積算計(出力変換) パルス⇒アナログ 結線 電磁式水道メーター（50～200mm） SU-K - 水道メーター・水道関連製品 ｜愛知時計電機 – 流体計測機器メーカー (aichitokei.co.jp) 積算計 TZ601 - 計測機器・計装関連製品 ・システム｜愛知時計電機 – 流体計測機器メーカー (aichitokei.co.jp) 3G/LTE網 （携帯電話回線） 4-20 mA アナログ信号 SIM 4-20 mAアナログ信号を出力できる機器 であれば、本システムでデータ収集可能！ スマホ FutureNet MA-X300／MA-X320/L／MA-X320/LAD ／MA-X320/GL | 製品情報(Linuxマイクロアプライ アンスサーバ) | センチュリー・システムズ SORACOM Lagoonの画面 PC ３．IoTソリューションの導入

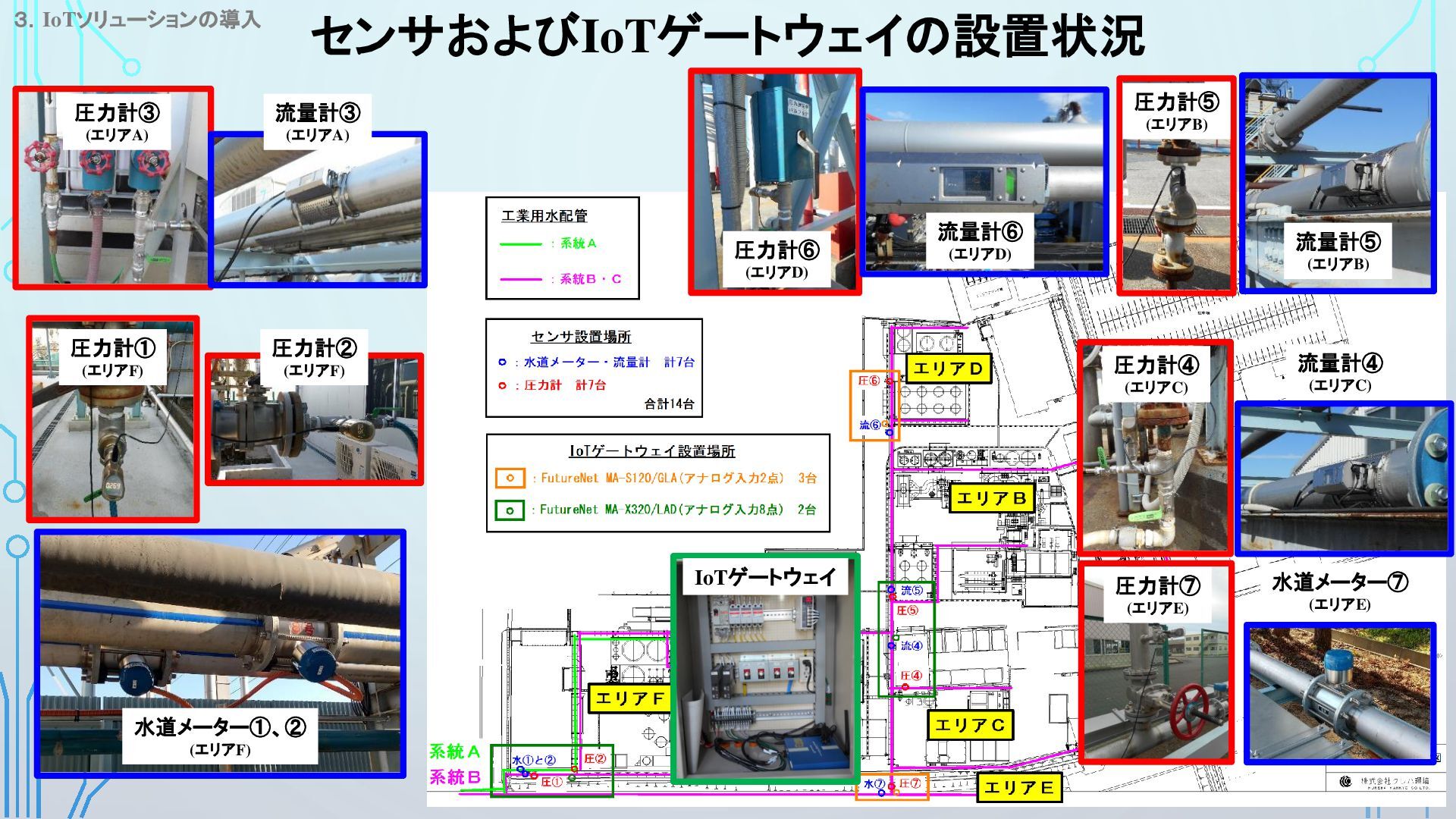

22. センサおよびIoTゲートウェイの設置状況 流量計⑥ (エリアD) 圧力計⑥ (エリアD) 圧力計① (エリアF) 圧力計② (エリアF) 水道メーター①、② (エリアF) 圧力計⑤ (エリアB) 流量計⑤ (エリアB) 圧力計③ (エリアA) 流量計③ (エリアA) 圧力計④ (エリアC) 流量計④ (エリアC) 水道メーター⑦ (エリアE) 圧力計⑦ (エリアE) ３．IoTソリューションの導入 IoTゲートウェイ
23. 発表内容 １．はじめに ２．IoT導入前の課題 ３．IoTソリューションの導入 ４．達成された成果 ５．今後の展望

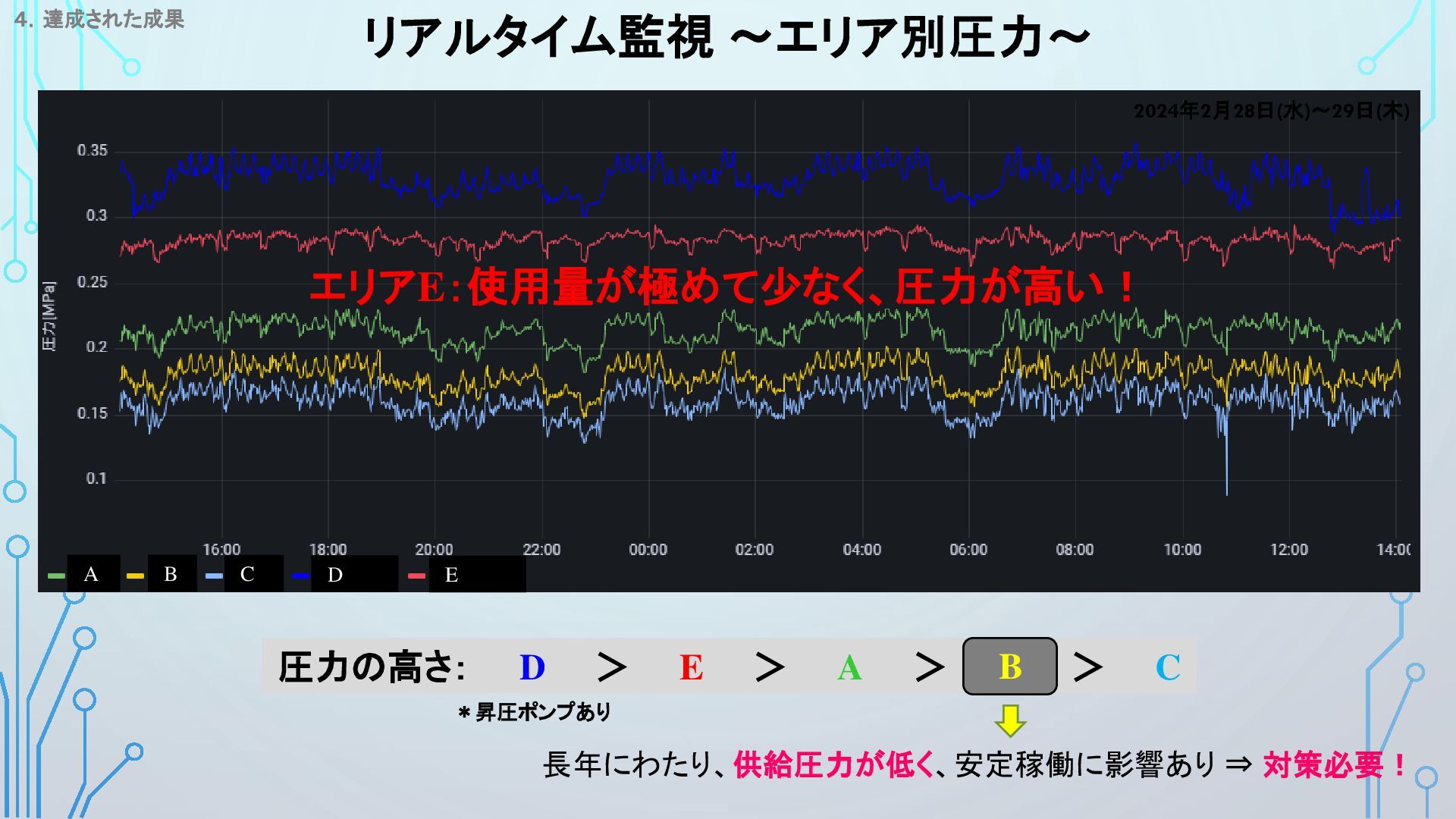

24. リアルタイム監視 ～エリア別圧力～ 2024年2月28日(水)～29日(木) 圧力の高さ： D ＞ E ＞ A ＞ B ＞ C ＊昇圧ポンプあり 長年にわたり、供給圧力が低く、安定稼働に影響あり ⇒ 対策必要！ エリアE：使用量が極めて少なく、圧力が高い！ B ４．達成された成果 A B C D E

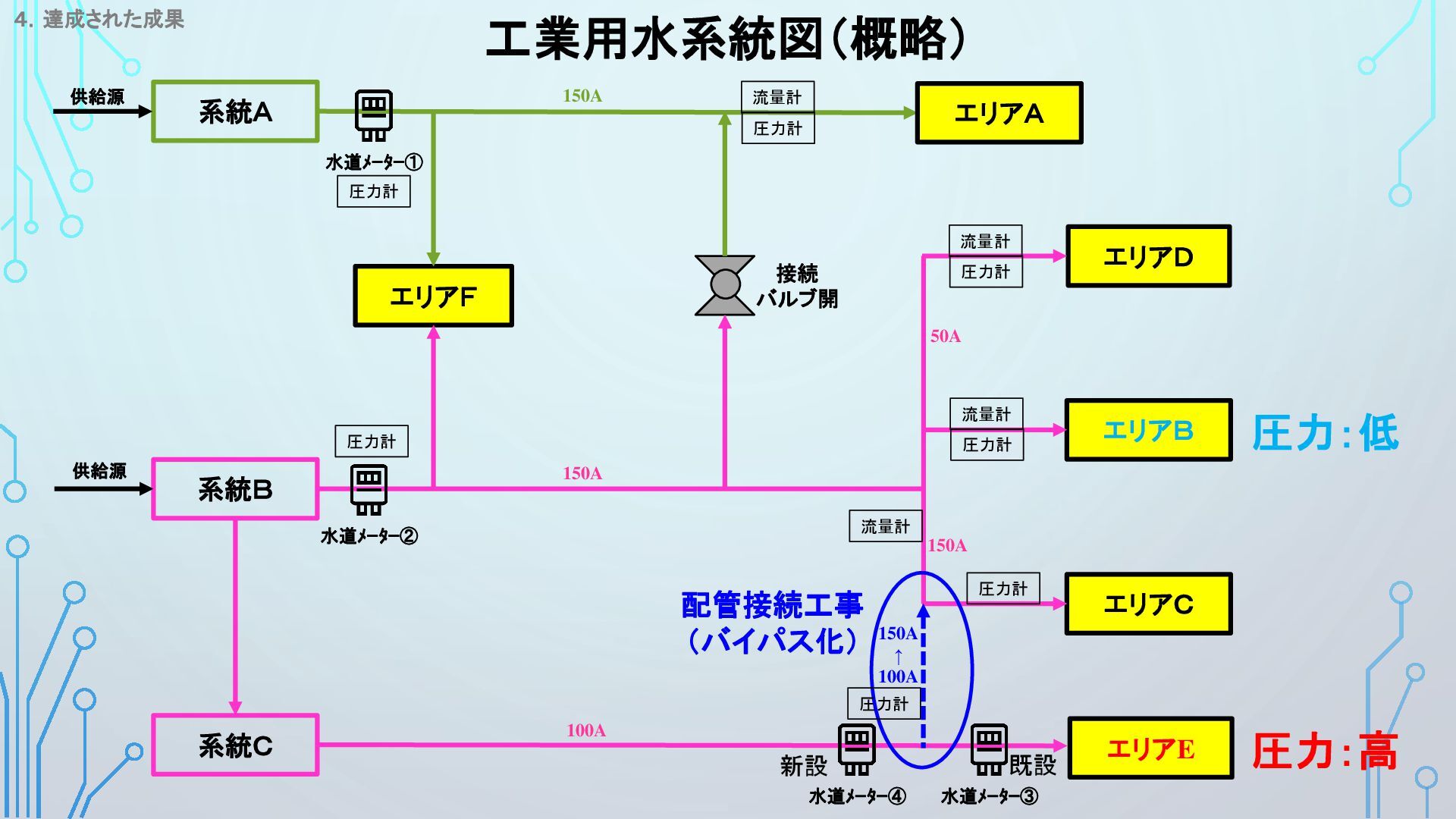

25. 工業用水系統図（概略） 系統Ａ 系統Ｂ エリアＦ エリアＡ エリアＣ エリアE エリアＢ エリアＤ 接続 バルブ開 圧力：低 水道ﾒｰﾀｰ② 水道ﾒｰﾀｰ① 水道ﾒｰﾀｰ③ 100A 150A 150A 150A 供給源 供給源 系統Ｃ 流量計 圧力計 流量計 圧力計 圧力計 水道ﾒｰﾀｰ④ 配管接続工事 （バイパス化） 150A ↑ 100A 新設 既設 圧力計 圧力計 圧力計 流量計 圧力計 流量計 圧力：高 50A ４．達成された成果
26. 2ヵ所を接続 配管接続工事前後の写真 工事前 工事後 系統Bと系統Cの配管を接続してバイパス化した。 運用開始時期：2024年7月1日～ 系統B 水の流れ バイパス化 ４．達成された成果

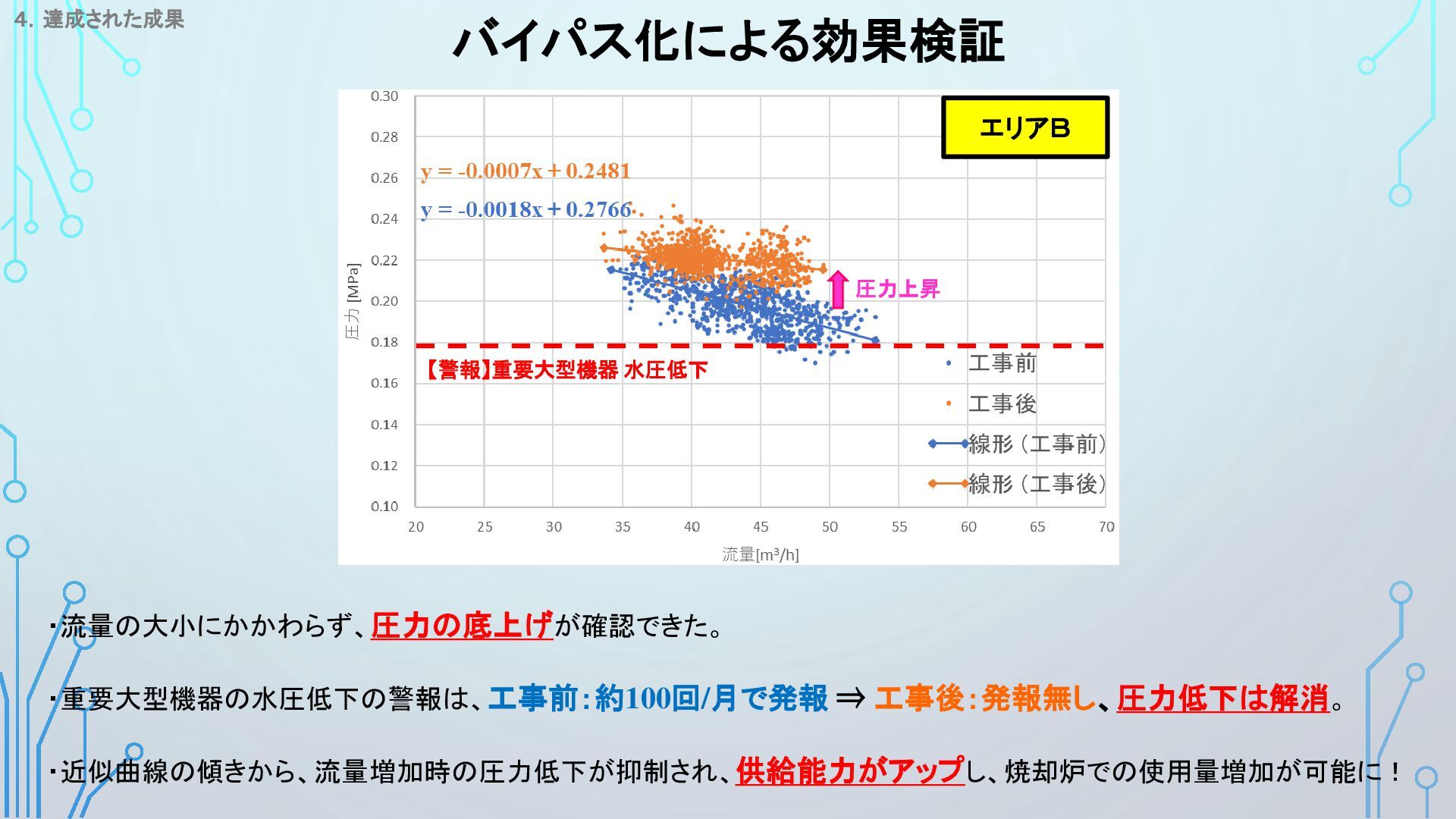

27. バイパス化による効果検証 ・流量の大小にかかわらず、圧力の底上げが確認できた。 ・重要大型機器の水圧低下の警報は、工事前：約100回/月で発報 ⇒ 工事後：発報無し、圧力低下は解消。 ・近似曲線の傾きから、流量増加時の圧力低下が抑制され、供給能力がアップし、焼却炉での使用量増加が可能に！ 圧力上昇 【警報】重要大型機器 水圧低下 ４．達成された成果 エリアＢ

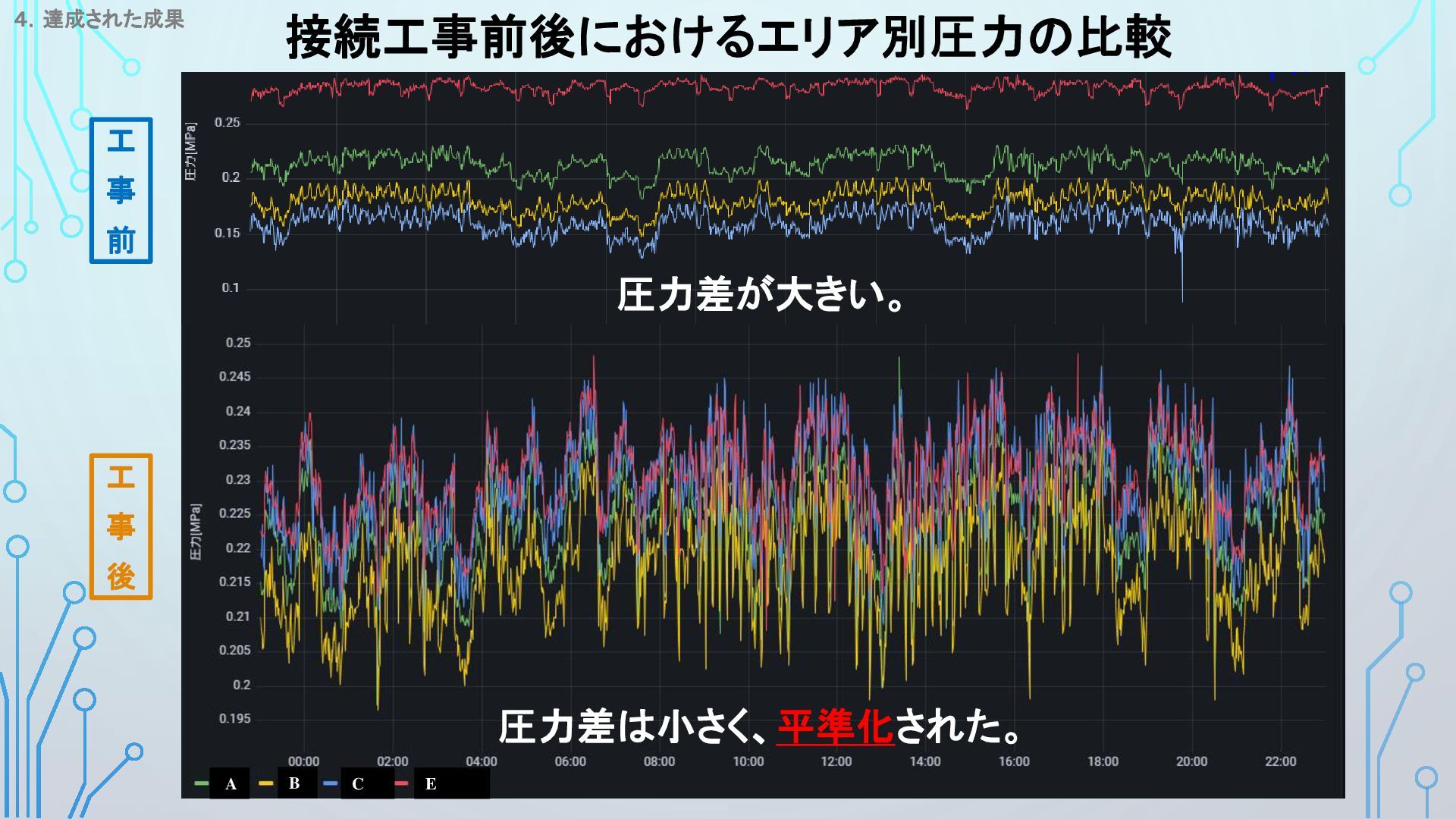

28. 圧力差が大きい。 A B C E 接続工事前後におけるエリア別圧力の比較 工 事 前 ４．達成された成果 工 事 後 圧力差は小さく、平準化された。 A B C E

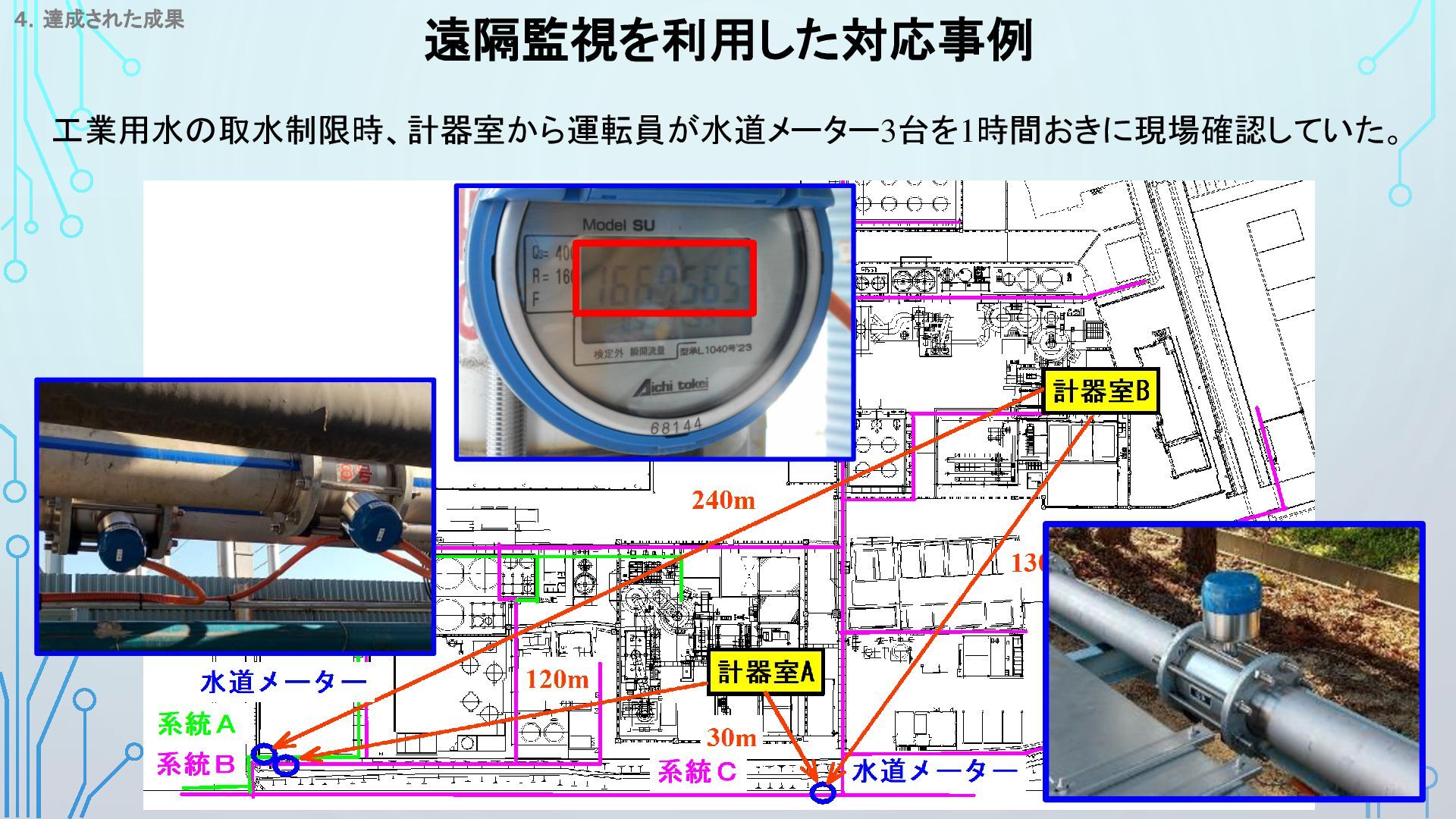

29. 遠隔監視を利用した対応事例 ４．達成された成果 工業用水の取水制限時、計器室から運転員が水道メーター3台を1時間おきに現場確認していた。

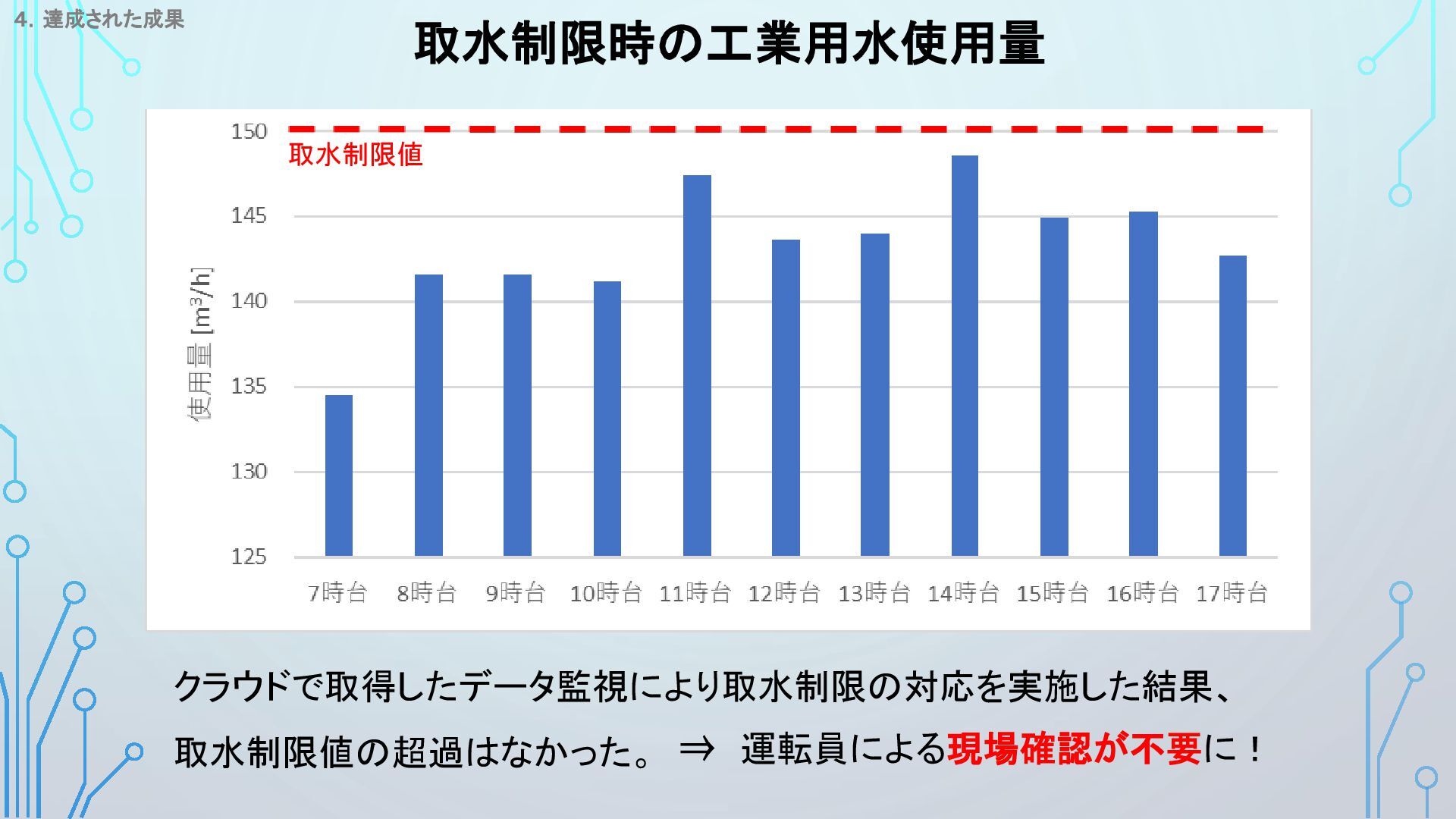

30. 取水制限時の工業用水使用量 ４．達成された成果 取水制限値 クラウドで取得したデータ監視により取水制限の対応を実施した結果、 取水制限値の超過はなかった。 ⇒ 運転員による現場確認が不要に！

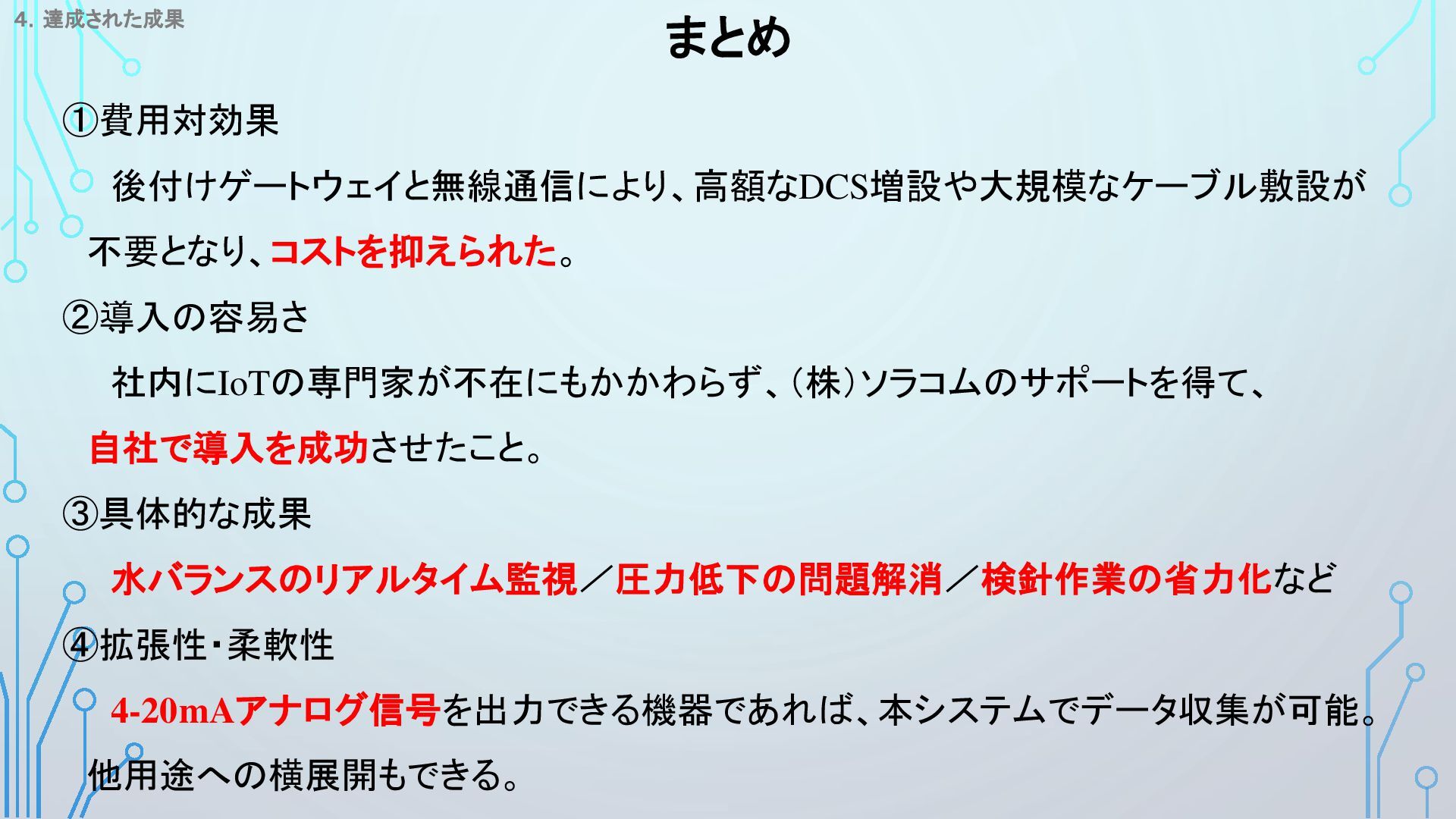

31. まとめ ①費用対効果 後付けゲートウェイと無線通信により、高額なDCS増設や大規模なケーブル敷設が 不要となり、コストを抑えられた。 ②導入の容易さ 社内にIoTの専門家が不在にもかかわらず、（株）ソラコムのサポートを得て、 自社で導入を成功させたこと。 ③具体的な成果 水バランスのリアルタイム監視／圧力低下の問題解消／検針作業の省力化など ④拡張性・柔軟性 4-20mAアナログ信号を出力できる機器であれば、本システムでデータ収集が可能。 他用途への横展開もできる。 ４．達成された成果
32. 発表内容 １．はじめに ２．IoT導入前の課題 ３．IoTソリューションの導入 ４．達成された成果 ５．今後の展望

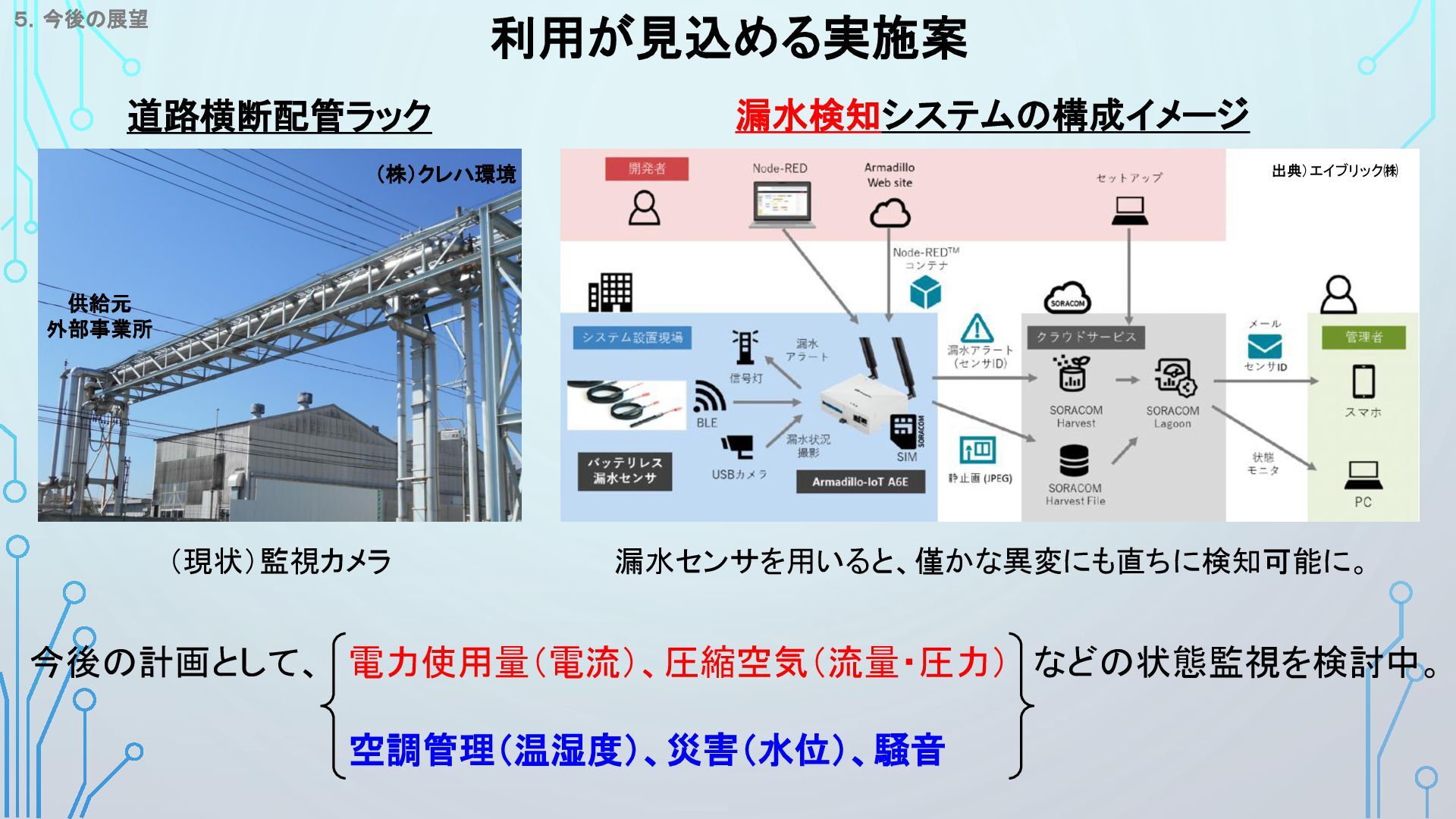

33. 利用が見込める実施案 漏水検知システムの構成イメージ 道路横断配管ラック （現状）監視カメラ 漏水センサを用いると、僅かな異変にも直ちに検知可能に。 出典）エイブリックHP 出典）エイブリック㈱ 供給元 外部事業所 （株）クレハ環境 今後の計画として、 電力使用量（電流）、圧縮空気（流量・圧力） などの状態監視を検討中。 空調管理（温湿度）、災害（水位）、騒音 ５．今後の展望
34. ご清聴ありがとうございました。
36. Q＆A • なぜ外部に頼らず、社内の少人数で挑戦されたので しょうか？ • 「見える化」導入後、現場の業務にどんな「良い変 化」がありましたか？

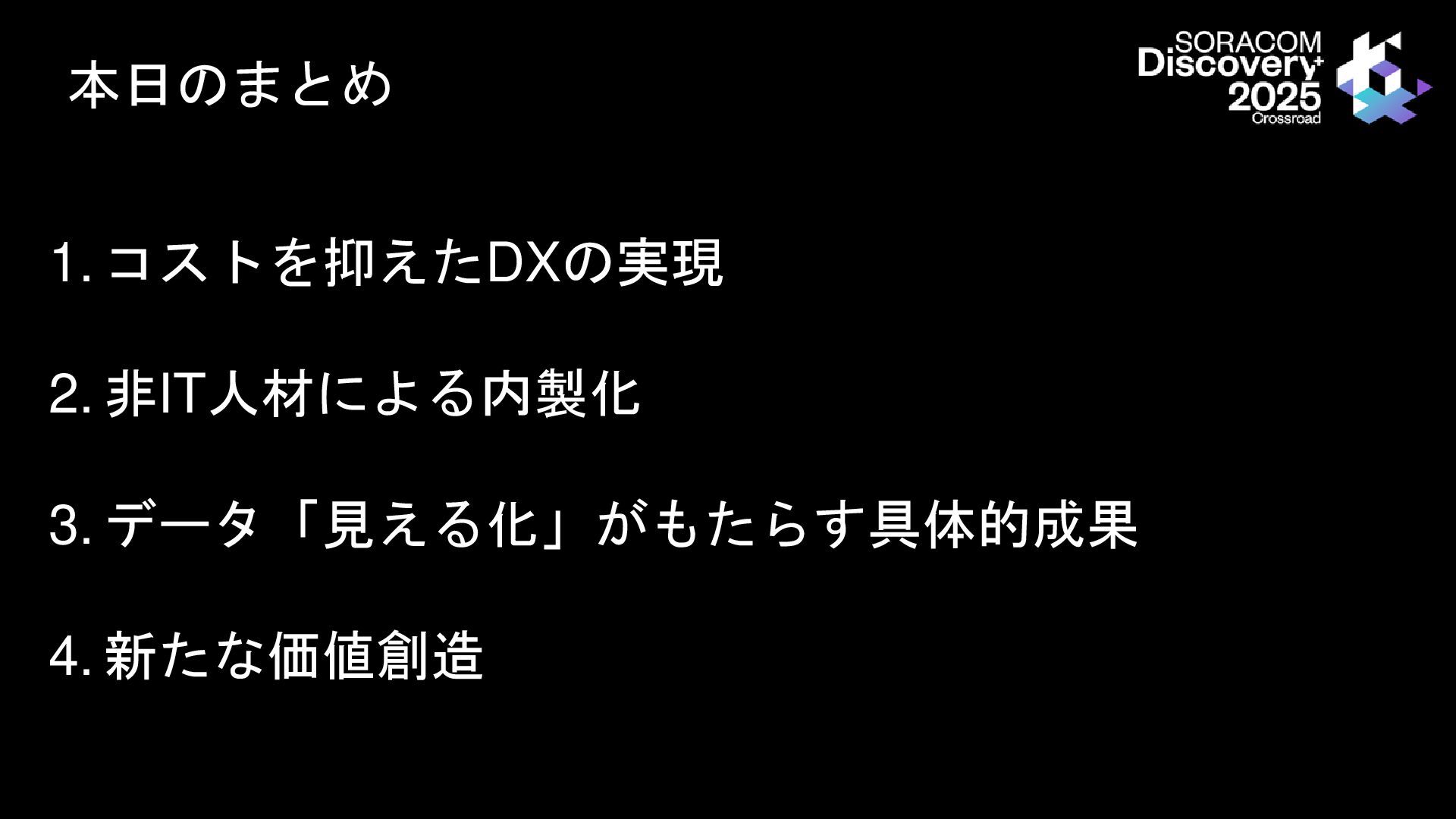

38. 本日のまとめ 1. コストを抑えたDXの実現 2. 非IT人材による内製化 3. データ「見える化」がもたらす具体的成果 4. 新たな価値創造
39. IoTの「つなぐ」を簡単に Making Things Happen for a world that works together
