1. SORACOM紹介 SORACOM UG 信州 #1 Sep. 23, 2017@いなあいネット/長野県伊那市 株式会社ソラコム テクノロジー・エバンジェリスト 松下 享平
2. 自己紹介 松下 享平 (まつした こうへい) “max” • 東証二部のハードウェア・メーカーで社内のネッ トワークインフラ、ERP刷新、EC事業責任者を経 てIoT事業のコーディネートに従事。2017年3月 よりソラコムにてテクノロジー・エバンジェリスト として、全国飛び回ってるよ。 • 好きなソラコムサービス • SORACOM Air メタデータサービス • SORACOM Funnel / AWS IoT • SORACOM Air for LoRaWAN • Facebook, Twitter: ma2shita

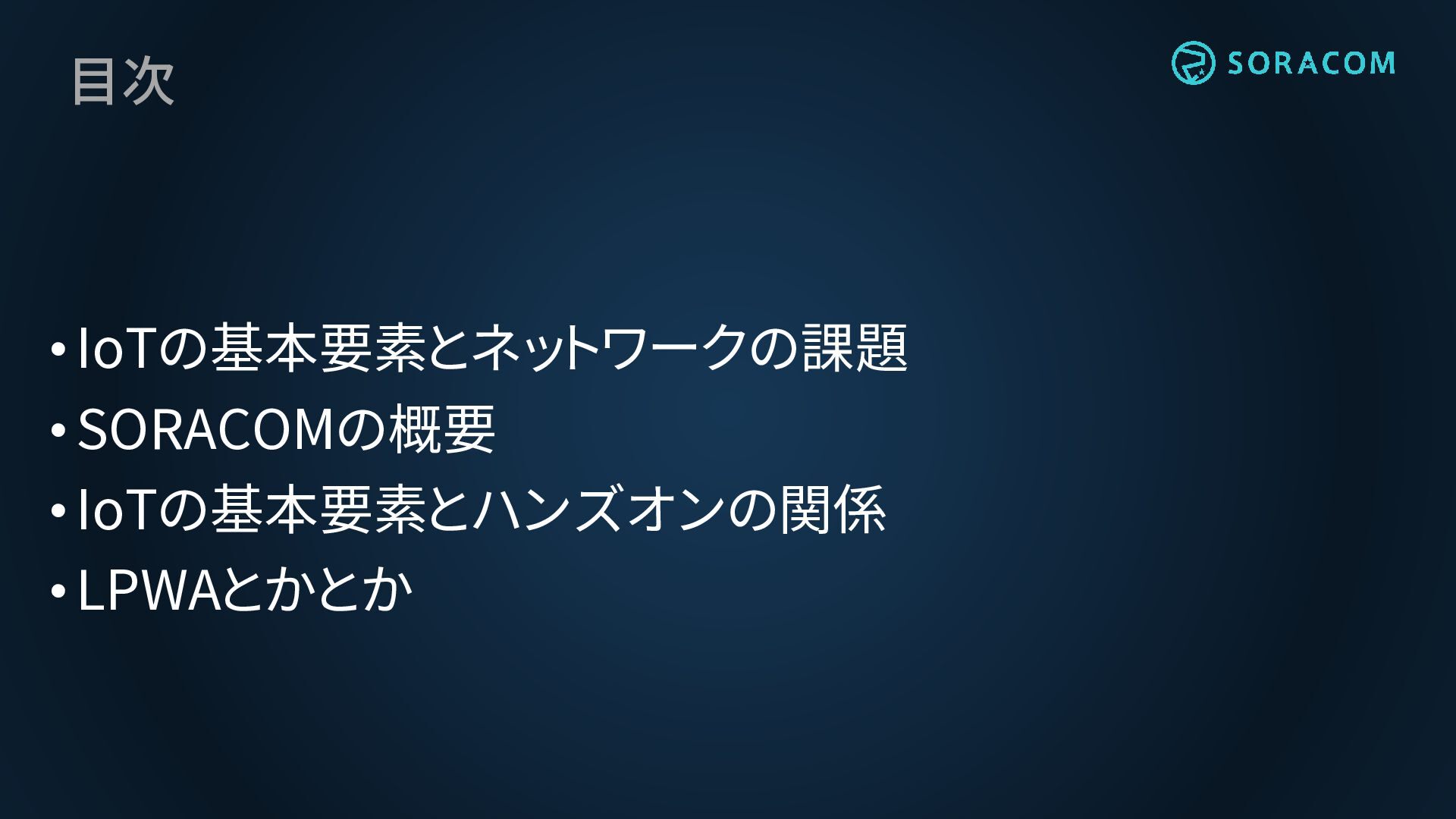

3. 目次 • IoTの基本要素とネットワークの課題 • SORACOMの概要 • IoTの基本要素とハンズオンの関係 • LPWAとかとか

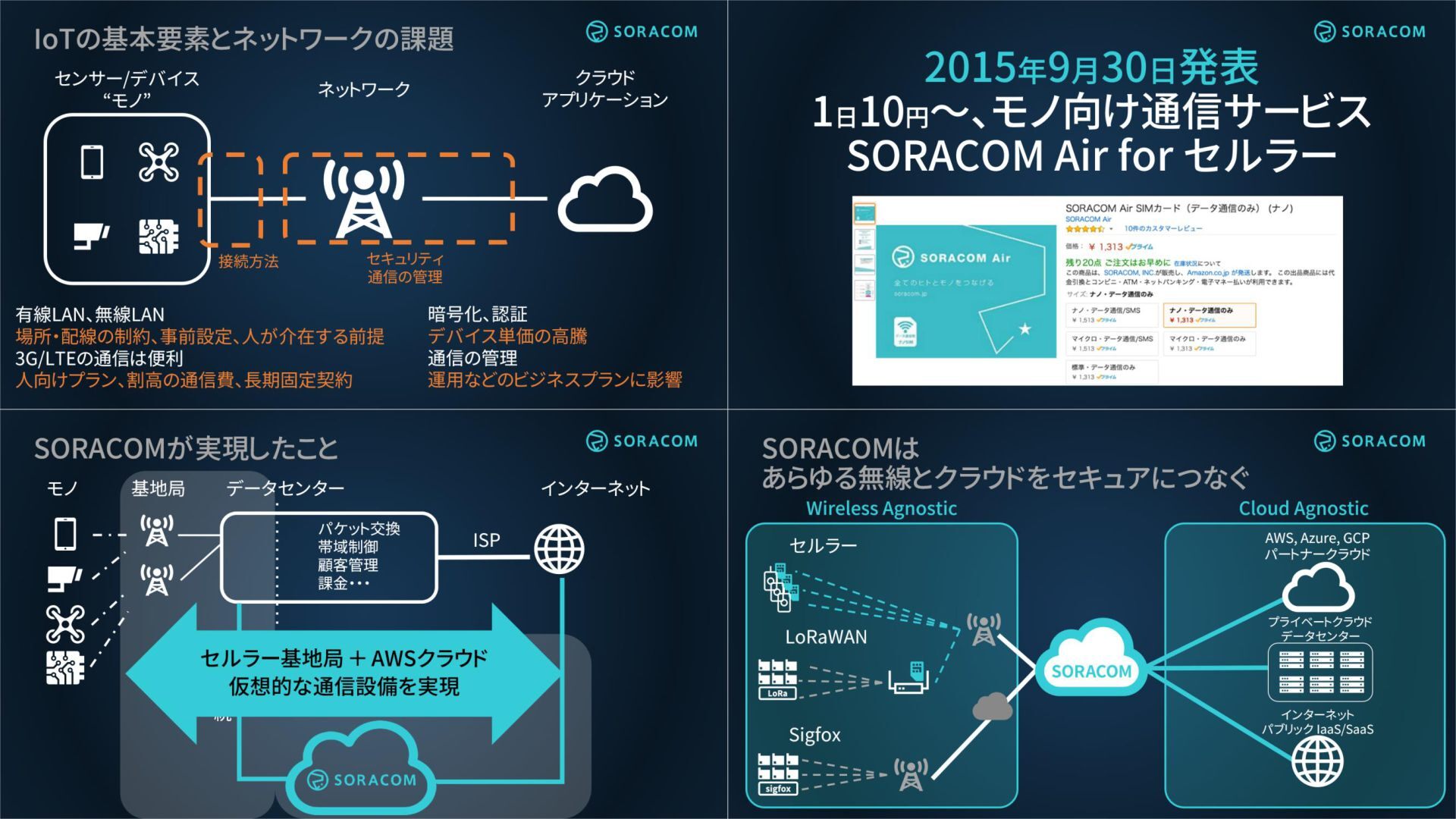

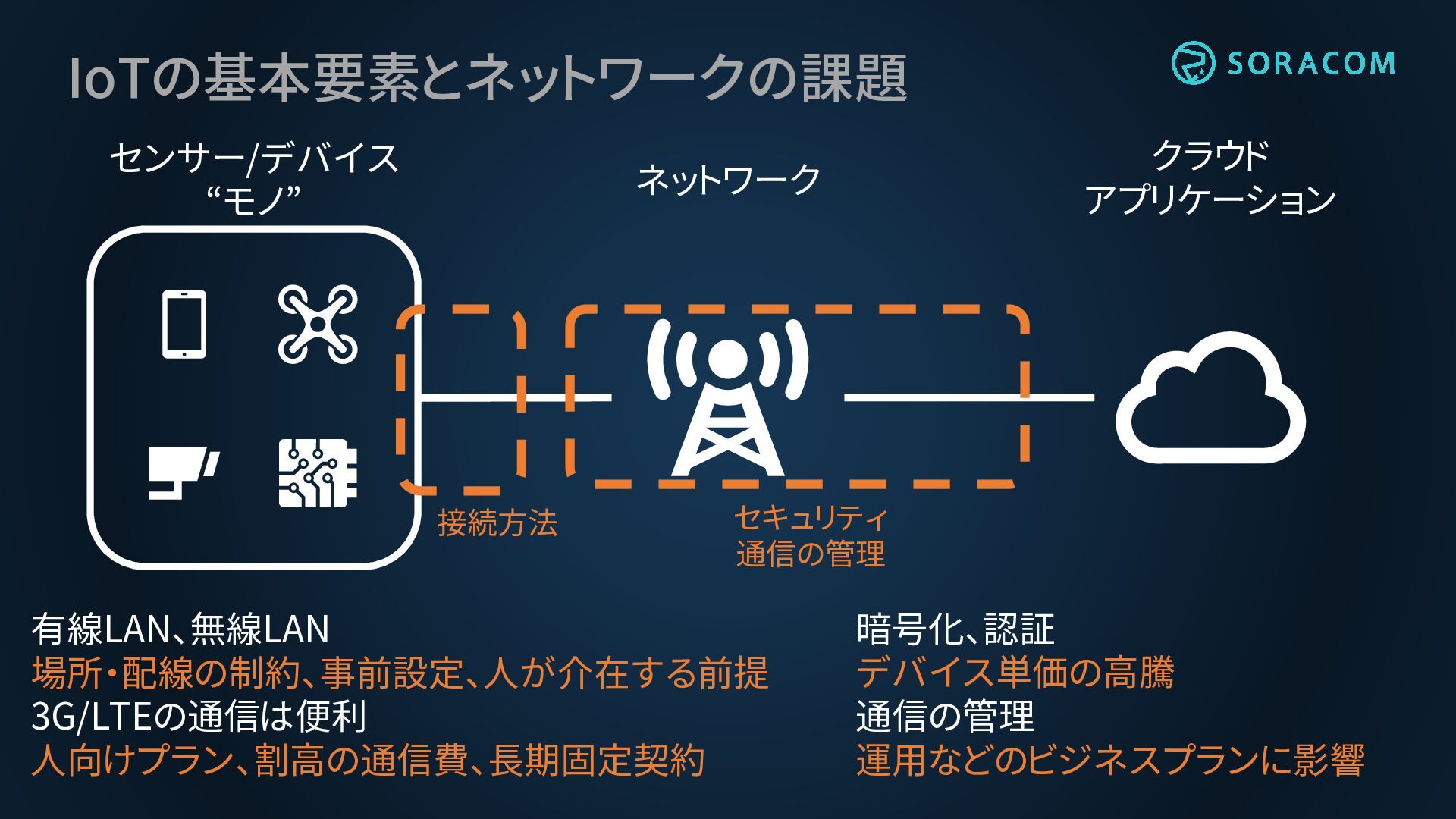

4. IoTの基本要素とネットワークの課題 センサー/デバイス “モノ” クラウド アプリケーション ネットワーク 接続方法 セキュリティ 通信の管理 有線LAN、無線LAN 場所・配線の制約、事前設定、人が介在する前提 3G/LTEの通信は便利 人向けプラン、割高の通信費、長期固定契約 暗号化、認証 デバイス単価の高騰 通信の管理 運用などのビジネスプランに影響

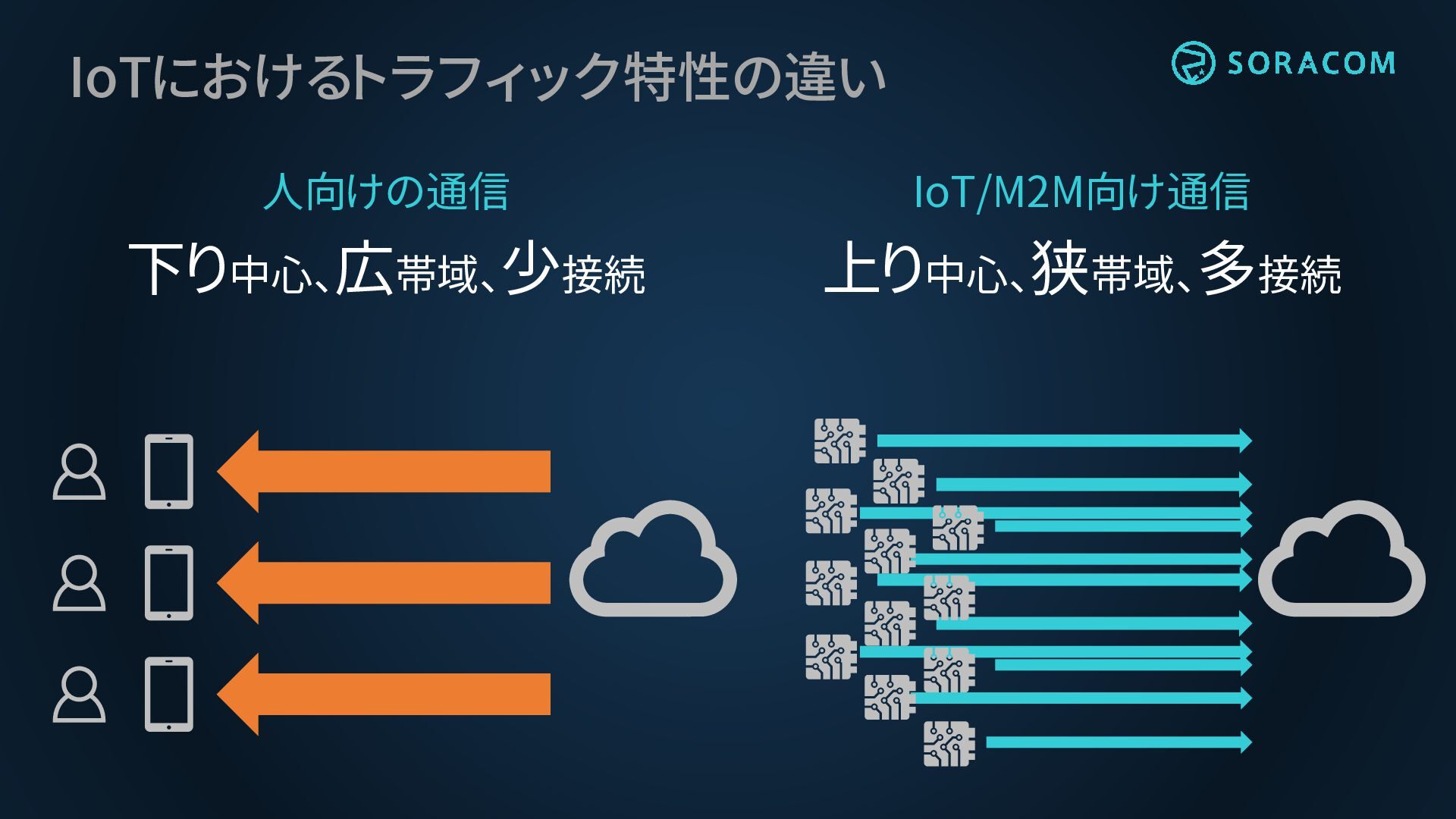

5. IoTにおけるトラフィック特性の違い 人向けの通信 IoT/M2M向け通信 下り中心、広帯域、少接続 上り中心、狭帯域、多接続

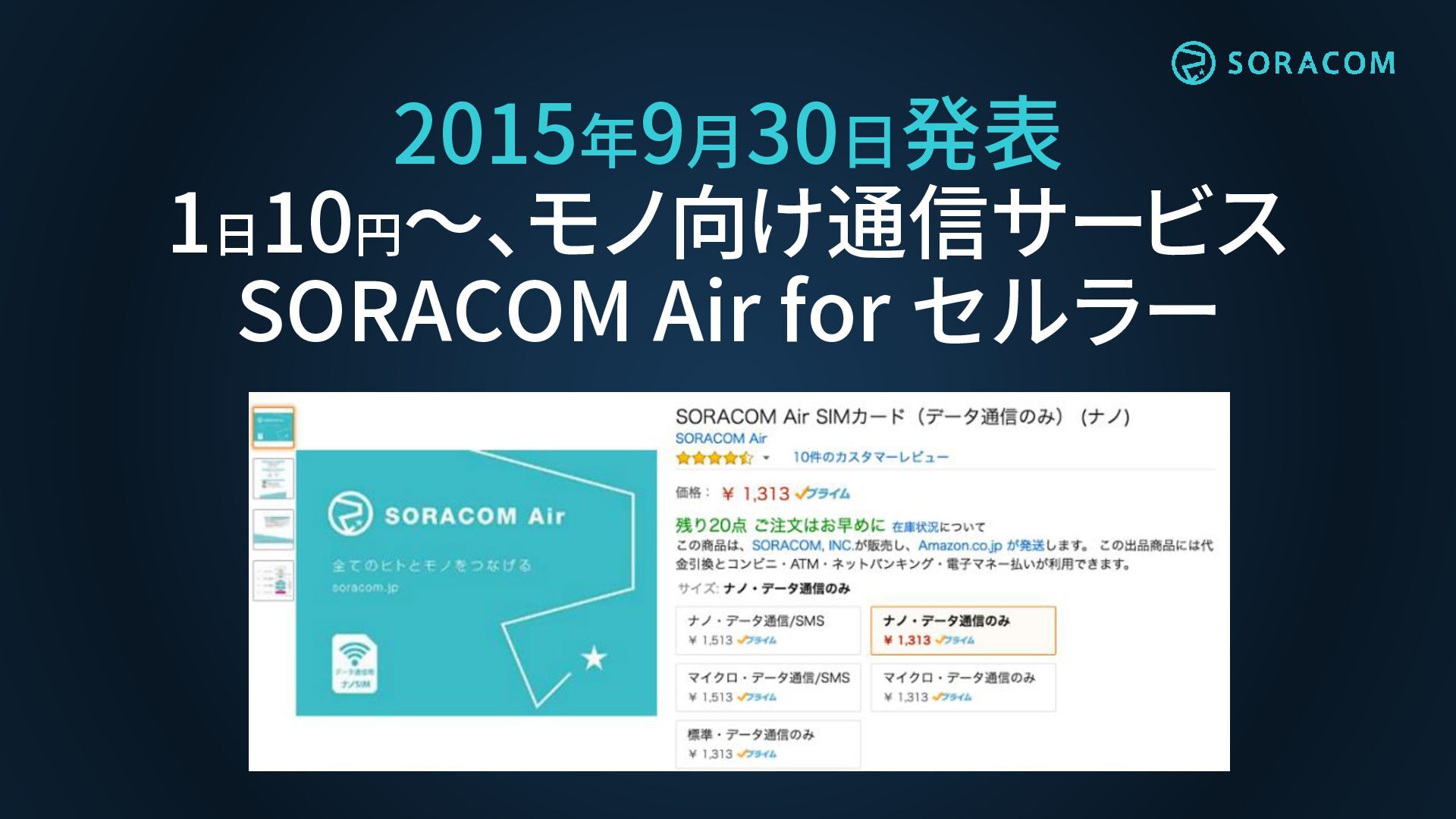

6. 2015年9月30日発表 1日10円〜、モノ向け通信サービス SORACOM Air for セルラー

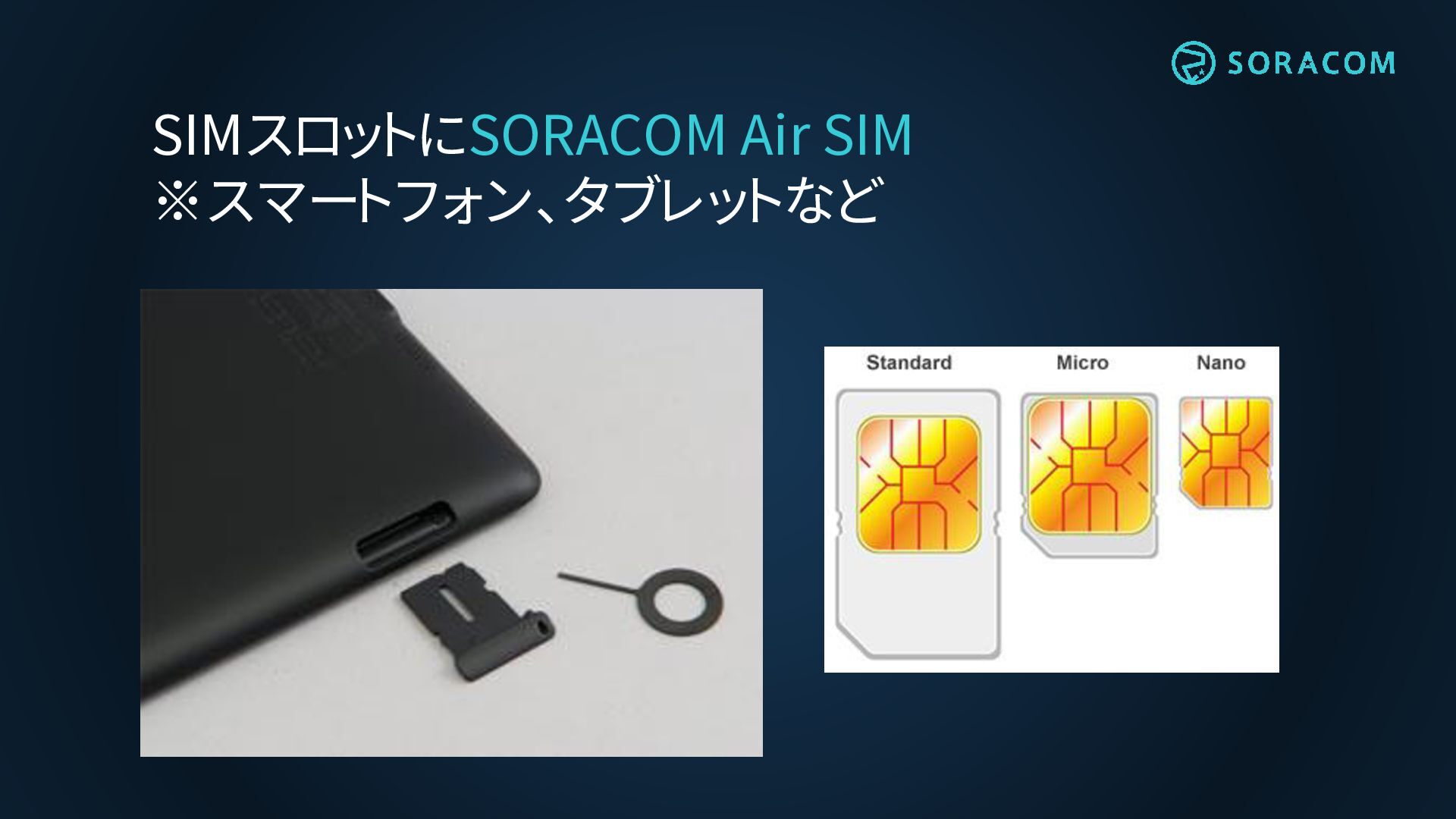

7. SIMスロットにSORACOM Air SIM ※スマートフォン、タブレットなど

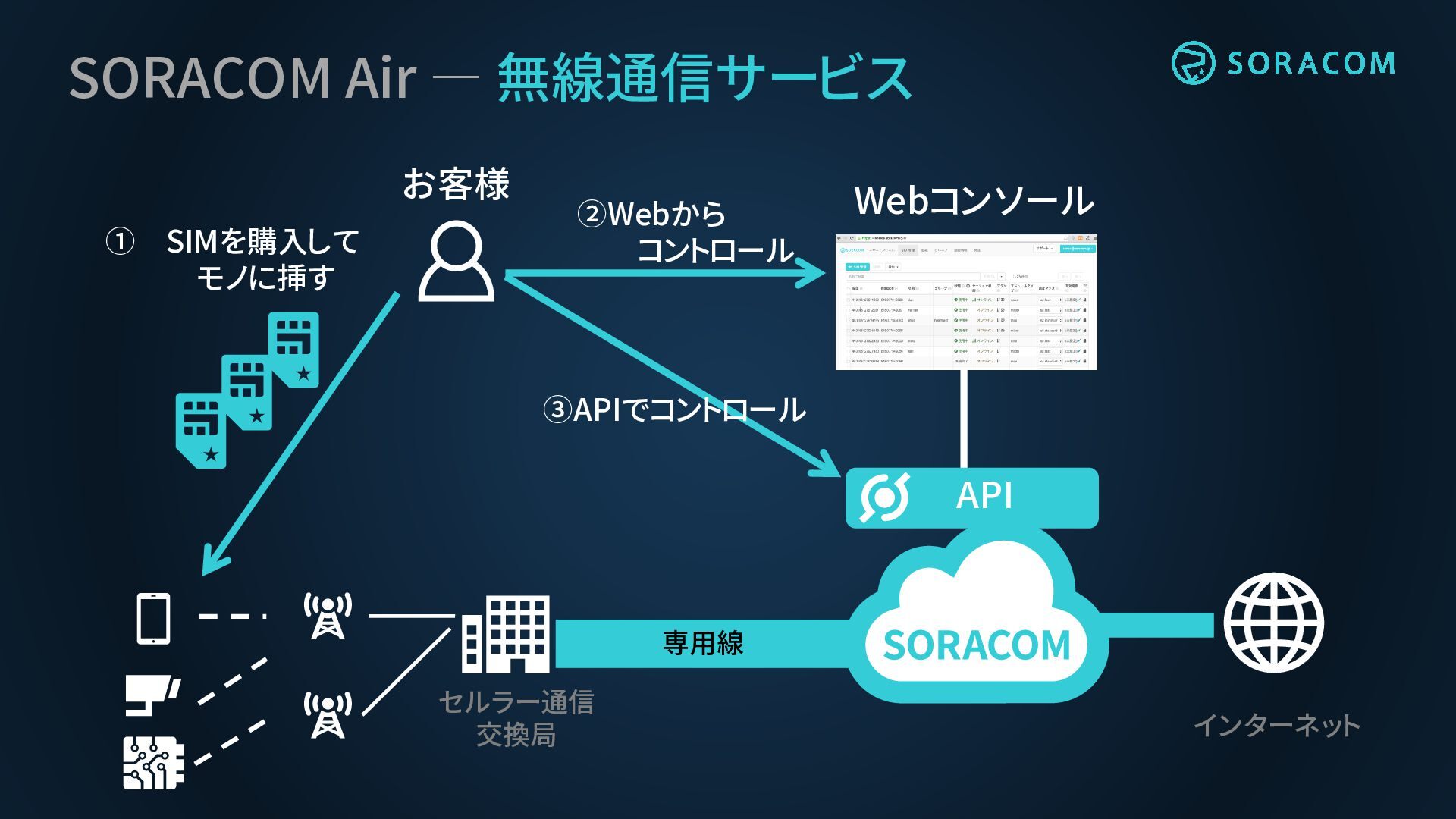

8. SORACOM Air ― 無線通信サービス お客様 ① SIMを購入して モノに挿す ②Webから コントロール Webコンソール ③APIでコントロール API 専用線 セルラー通信 交換局 インターネット

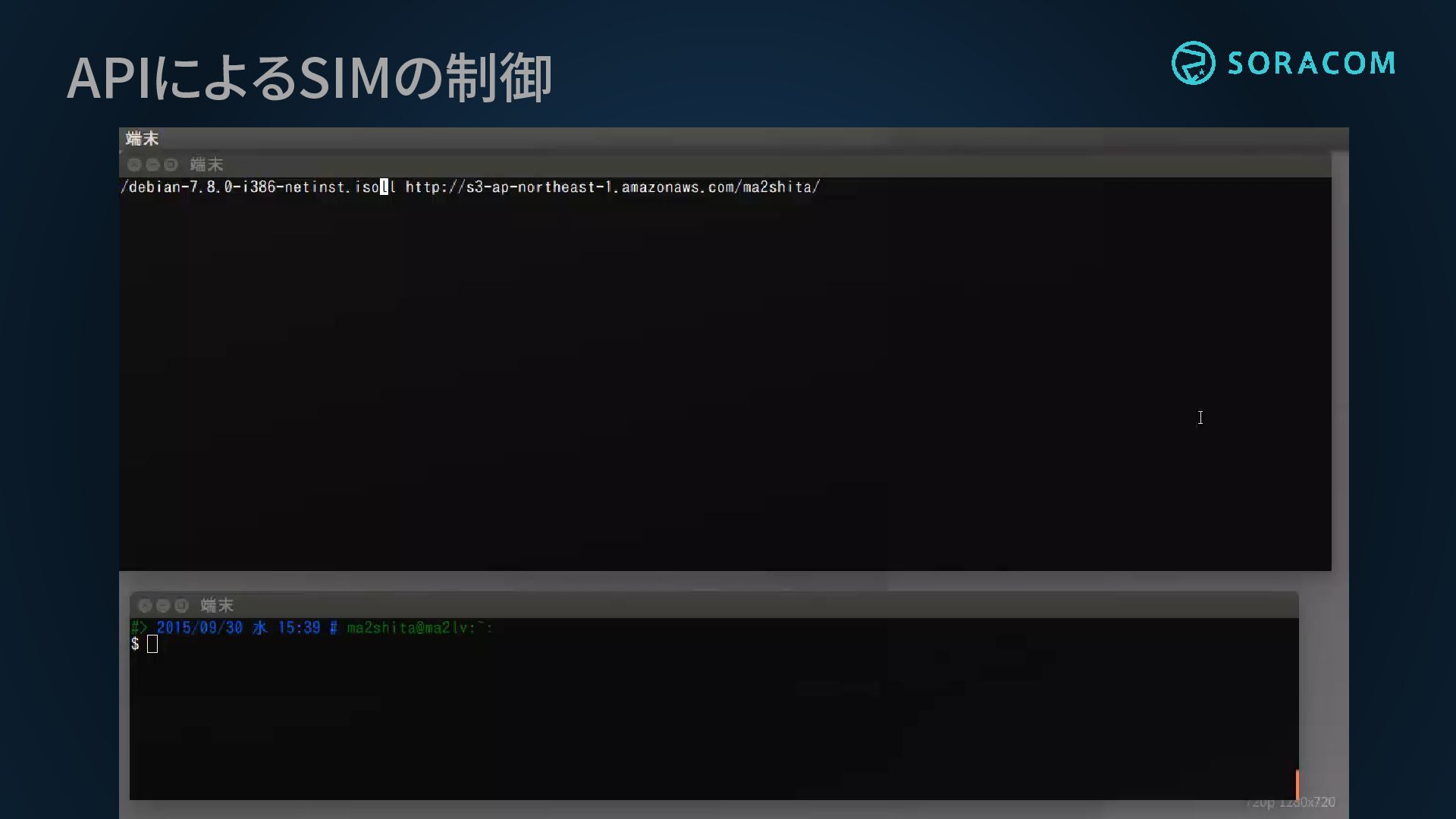

9. APIによるSIMの制御

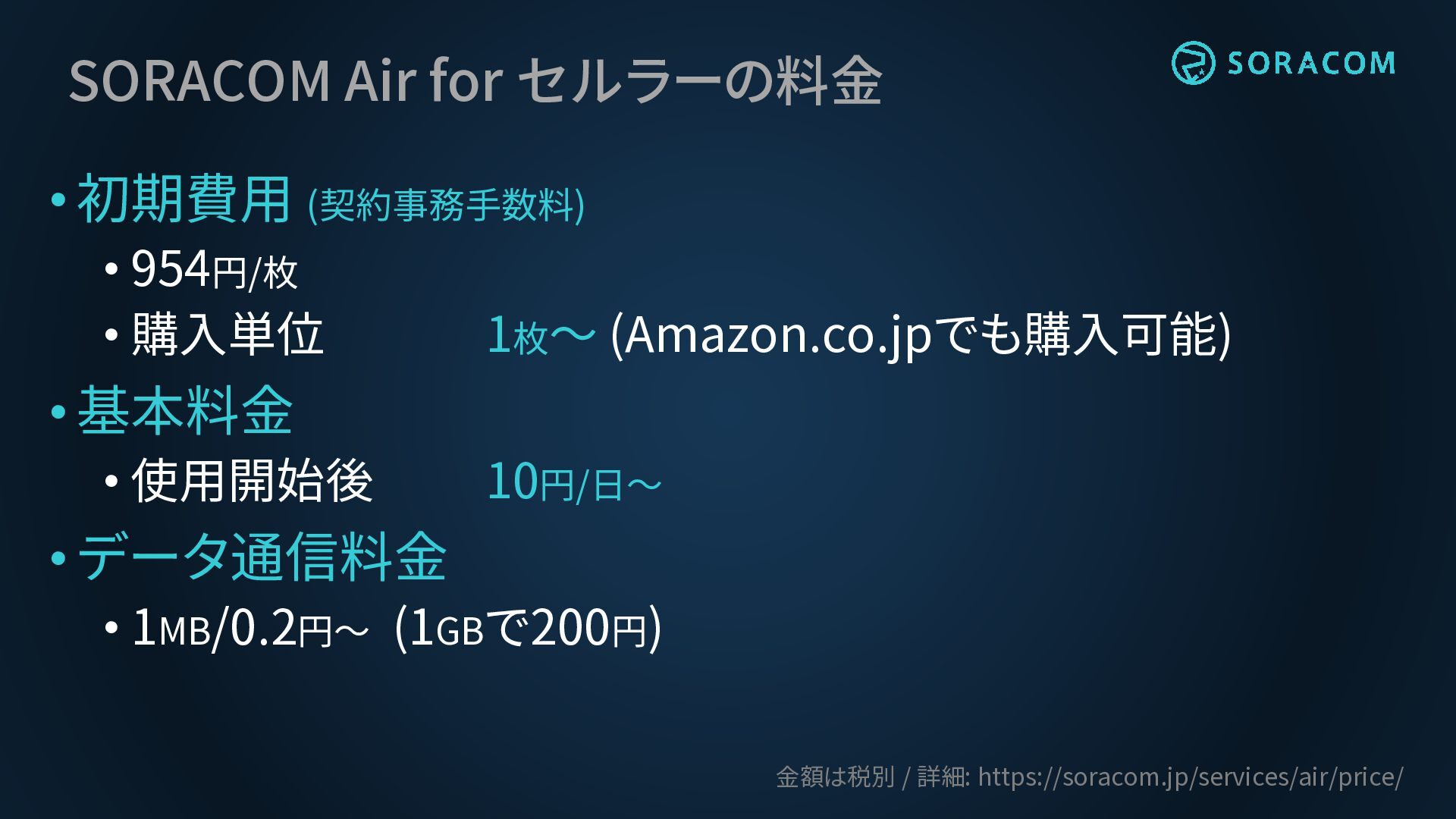

10. SORACOM Air for セルラーの料金 • 初期費用 (契約事務手数料) • 954円/枚 • 購入単位 1枚～ (Amazon.co.jpでも購入可能) • 基本料金 • 使用開始後 10円/日～ • データ通信料金 • 1MB/0.2円〜 (1GBで200円) 金額は税別 / 詳細: https://soracom.jp/services/air/price/
11. 7000以上のお客様がSORACOMを利用
12. 7000以上のお客様がSORACOMを利用

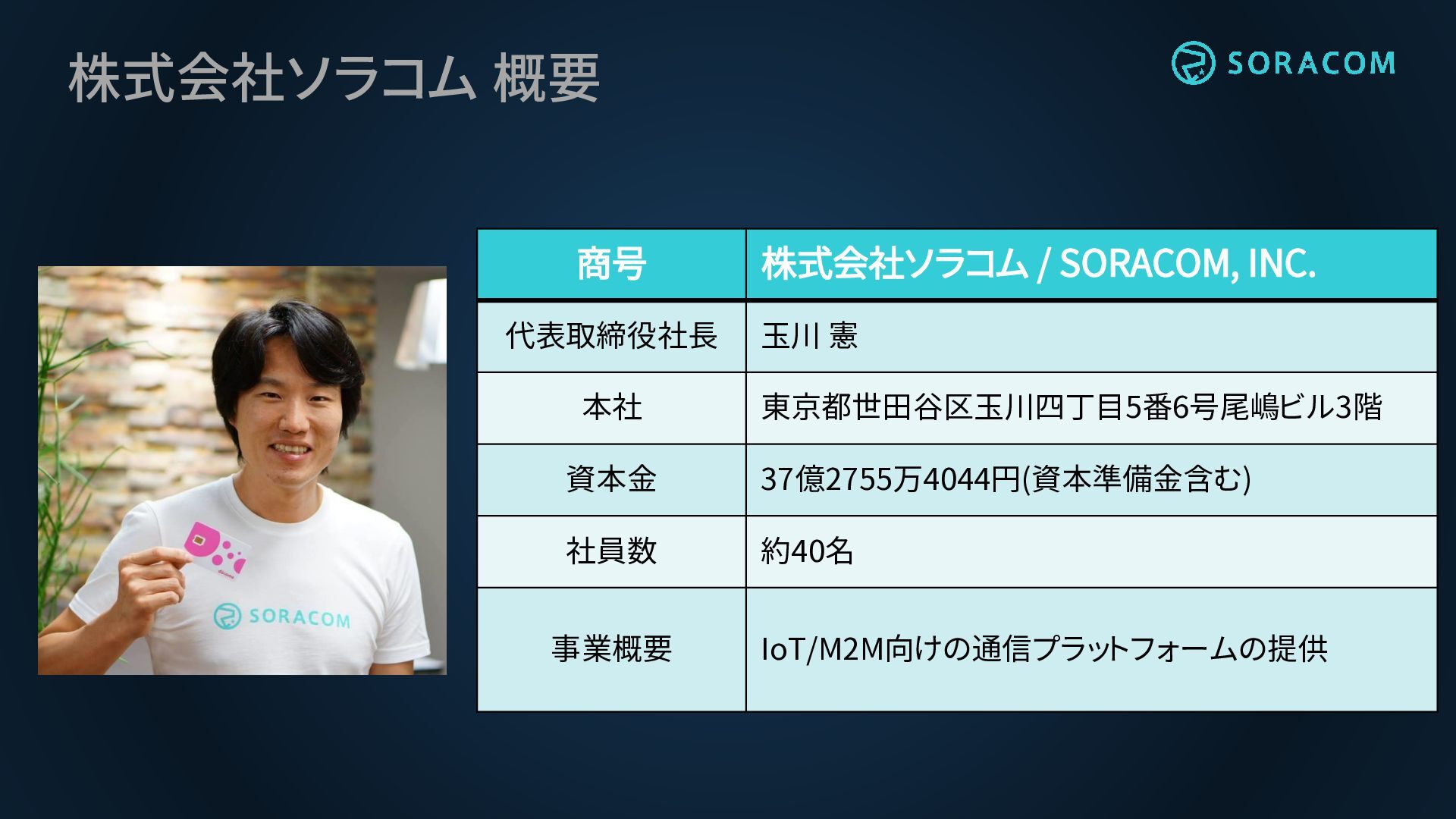

13. 株式会社ソラコム 概要 商号 代表取締役社長 株式会社ソラコム / SORACOM, INC. 玉川 憲 本社 東京都世田谷区玉川四丁目5番6号尾嶋ビル3階 資本金 37億2755万4044円(資本準備金含む) 社員数 約40名 事業概要 IoT/M2M向けの通信プラットフォームの提供

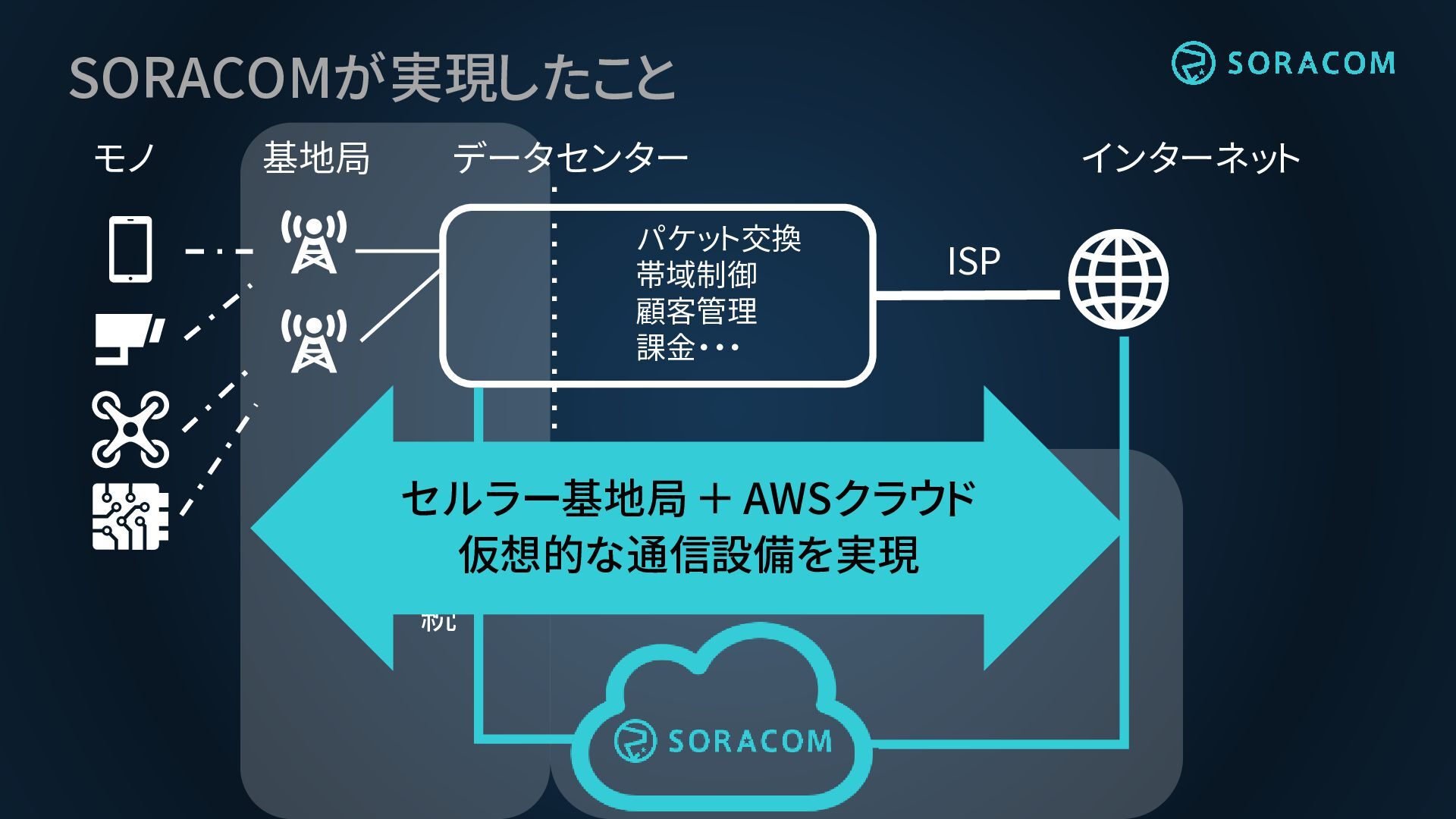

14. SORACOMが実現したこと モノ 基地局 データセンター パケット交換 帯域制御 顧客管理 課金・・・ インターネット ISP 専 セルラー基地局 ＋ AWSクラウド 用 線仮想的な通信設備を実現 接 続

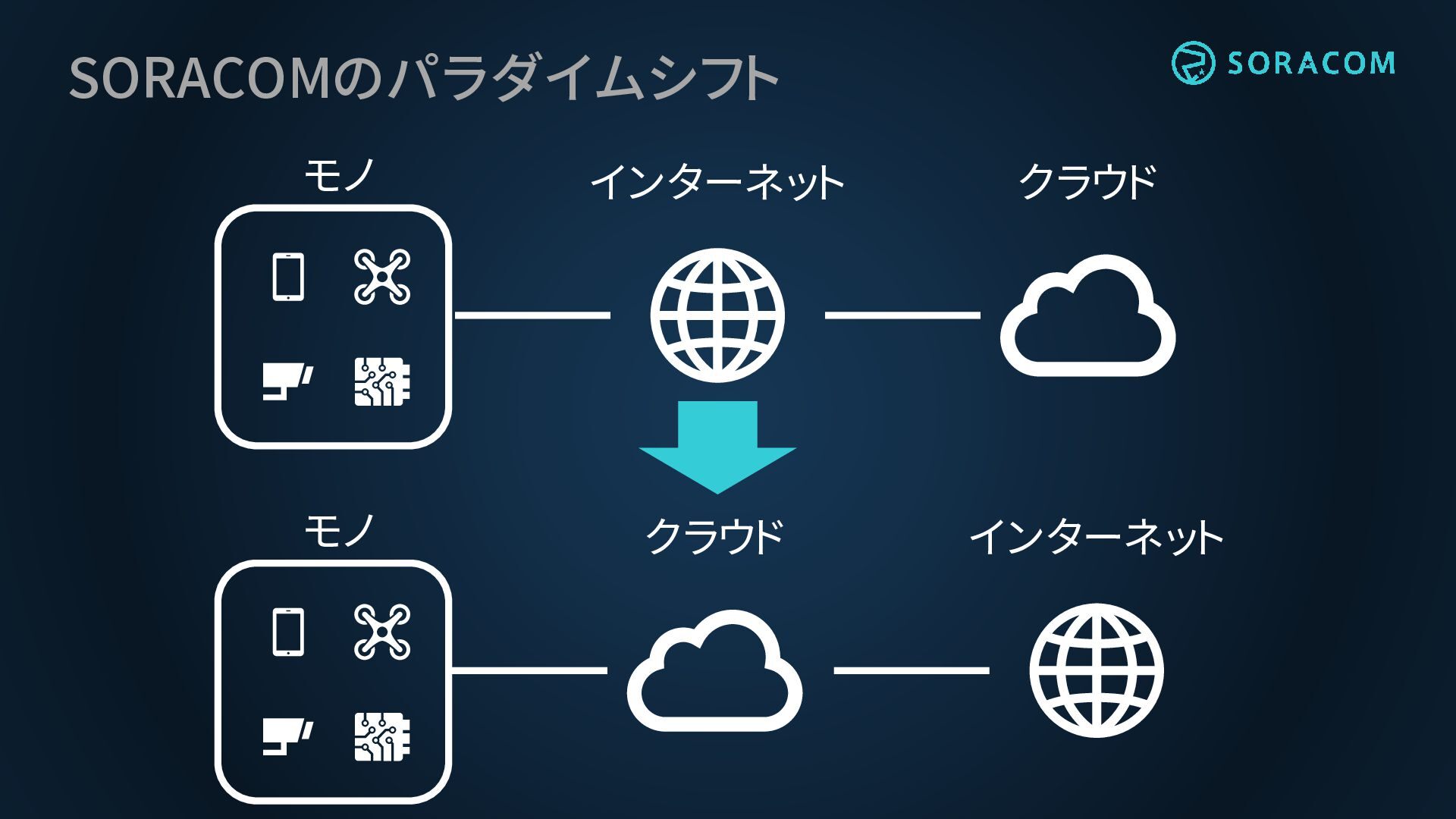

15. SORACOMのパラダイムシフト モノ インターネット クラウド モノ クラウド インターネット

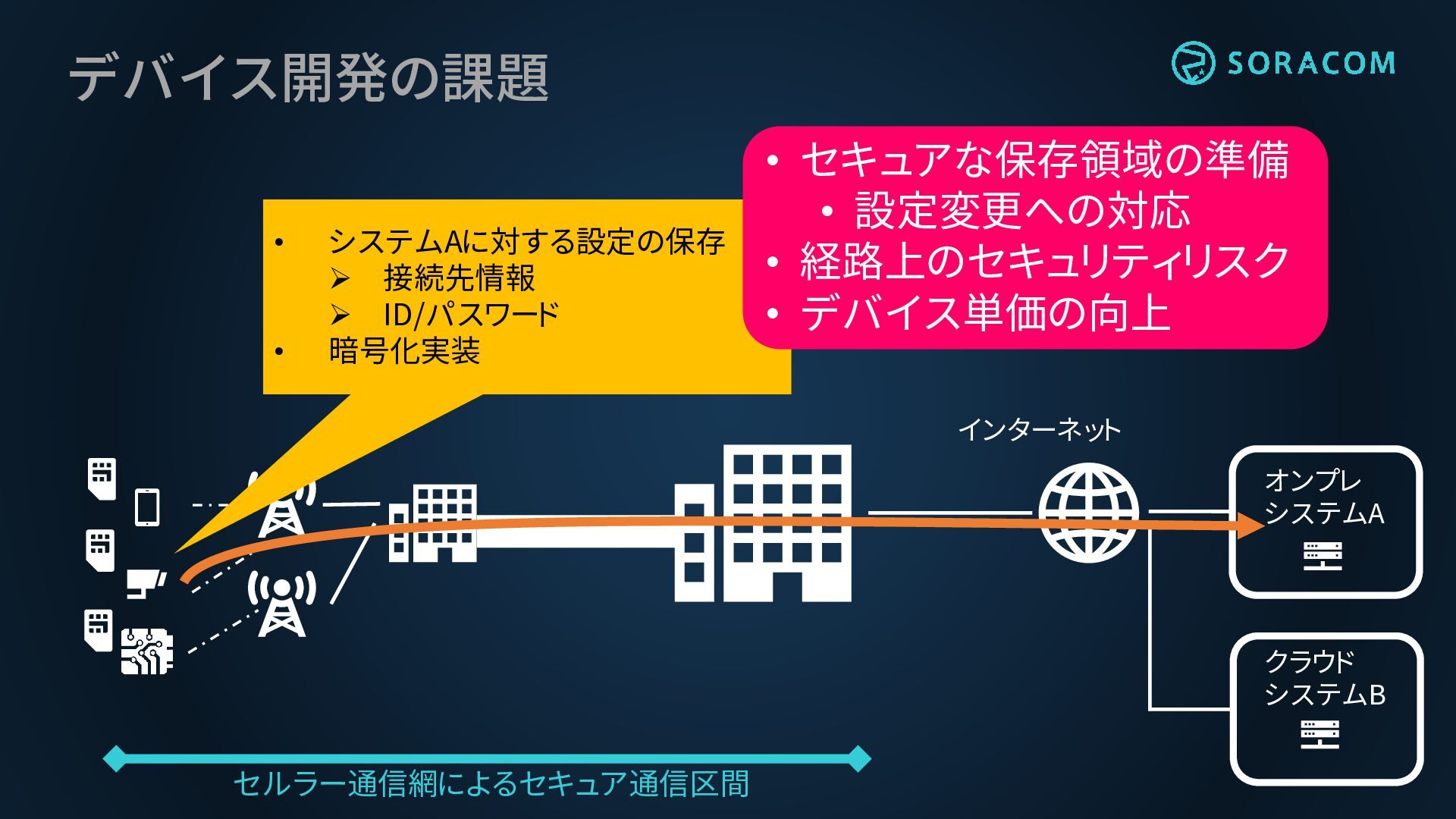

16. デバイス開発の課題 • • システムAに対する設定の保存 ➢ 接続先情報 ➢ ID/パスワード 暗号化実装 • セキュアな保存領域の準備 • 設定変更への対応 • 経路上のセキュリティリスク • デバイス単価の向上 インターネット オンプレ システムA クラウド システムB セルラー通信網によるセキュア通信区間

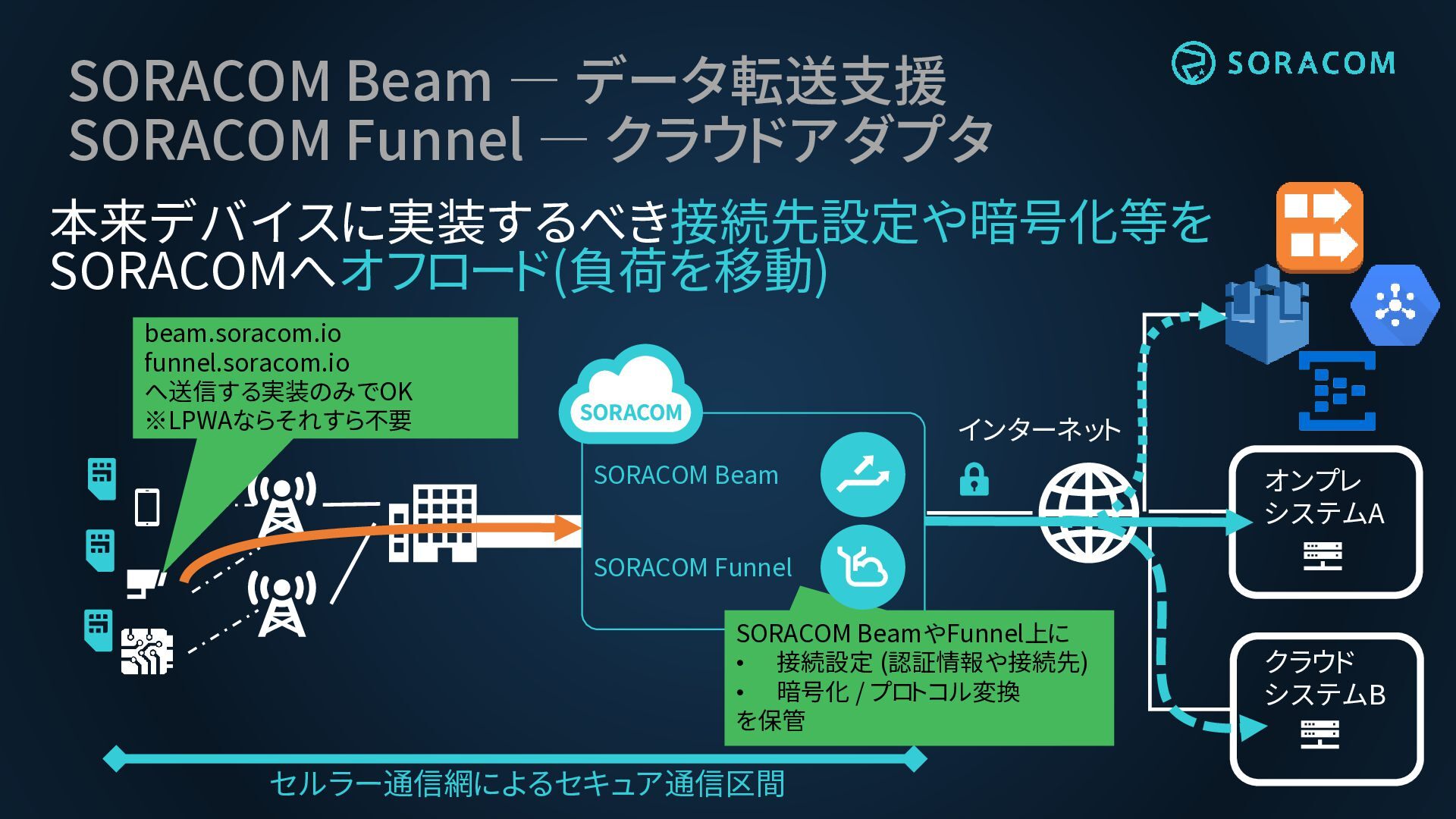

17. SORACOM Beam ― データ転送支援 SORACOM Funnel ― クラウドアダプタ 本来デバイスに実装するべき接続先設定や暗号化等を SORACOMへオフロード(負荷を移動) beam.soracom.io funnel.soracom.io へ送信する実装のみでOK ※LPWAならそれすら不要 インターネット SORACOM Beam オンプレ システムA SORACOM Funnel SORACOM BeamやFunnel上に • 接続設定 (認証情報や接続先) • 暗号化 / プロトコル変換 を保管 セルラー通信網によるセキュア通信区間 クラウド システムB

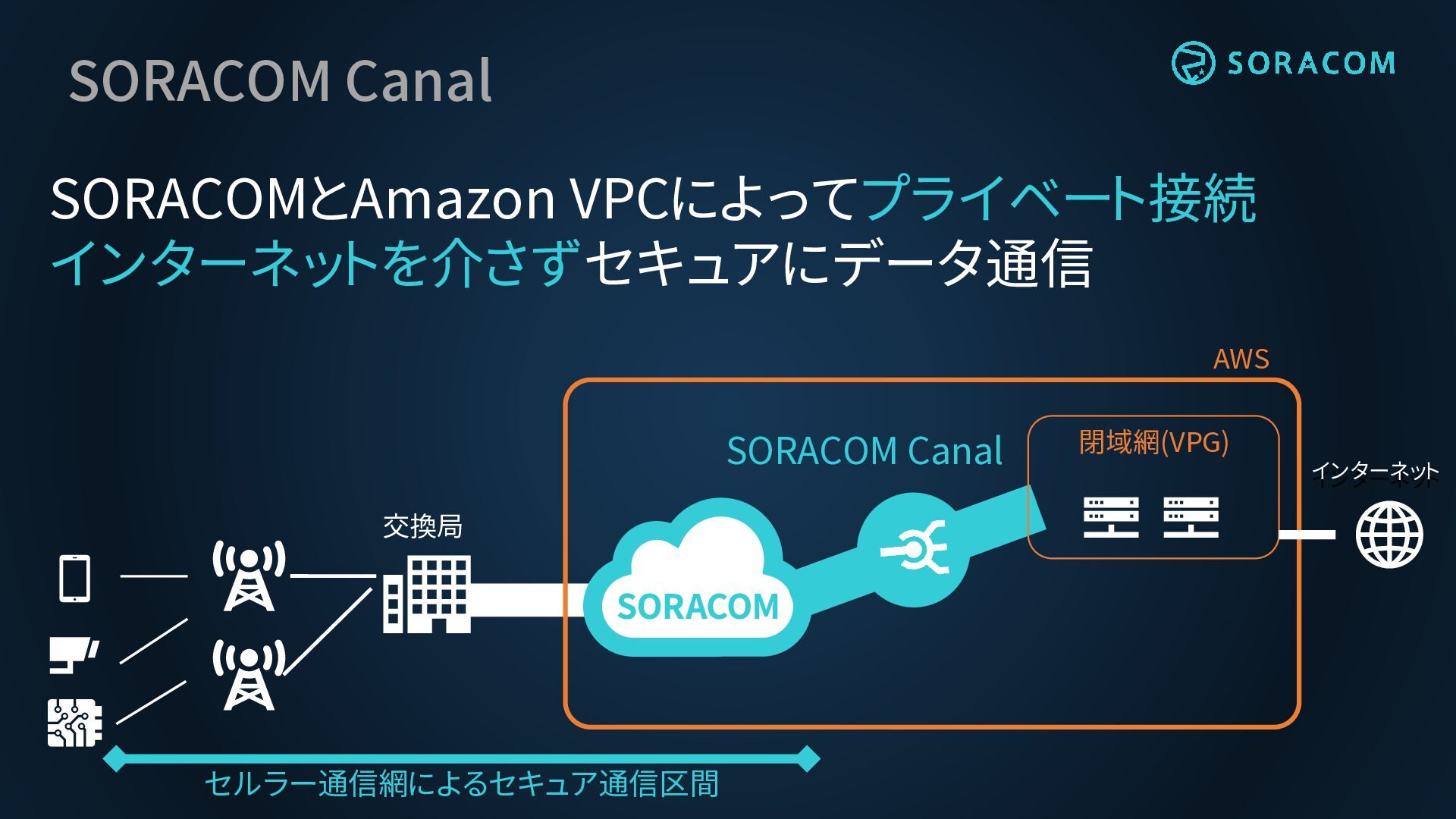

18. SORACOM Canal SORACOMとAmazon VPCによってプライベート接続 インターネットを介さずセキュアにデータ通信 AWS SORACOM Canal 交換局 セルラー通信網によるセキュア通信区間 閉域網(VPG) インターネット インターネット

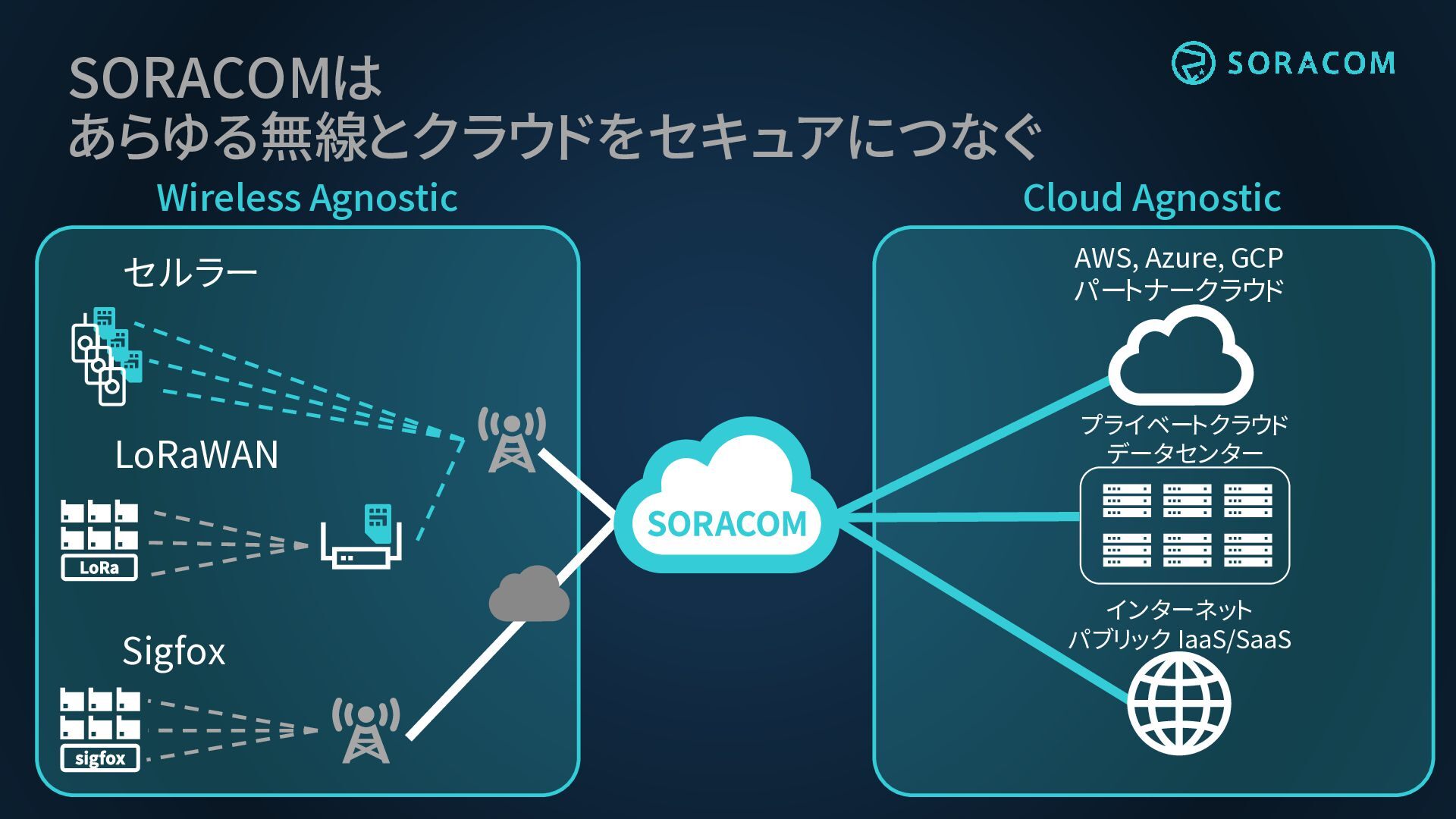

19. SORACOMは あらゆる無線とクラウドをセキュアにつなぐ Wireless Agnostic セルラー LoRaWAN Sigfox Cloud Agnostic AWS, Azure, GCP パートナークラウド プライベートクラウド データセンター インターネット パブリック IaaS/SaaS
20. 2016年12月米国、2017年2月欧州で サービス開始 グローバル用SIM 複数の通信キャリアと契約し 120を超える国と地域に対応

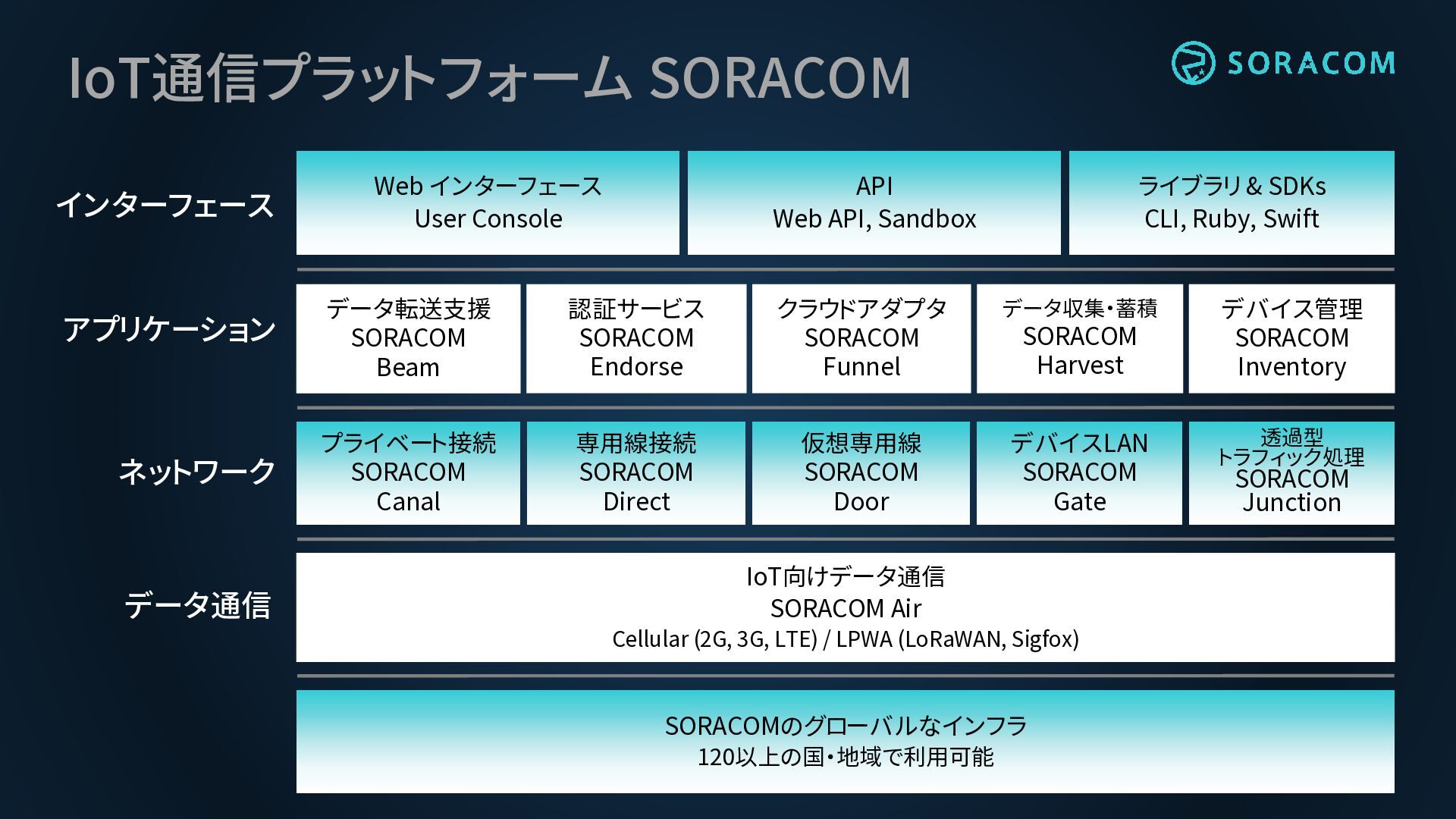

21. IoT通信プラットフォーム SORACOM インターフェース Web インターフェース User Console API Web API, Sandbox ライブラリ & SDKs CLI, Ruby, Swift アプリケーション データ転送支援 SORACOM Beam 認証サービス SORACOM Endorse クラウドアダプタ SORACOM Funnel データ収集・蓄積 デバイス管理 SORACOM Inventory ネットワーク プライベート接続 SORACOM Canal 専用線接続 SORACOM Direct 仮想専用線 SORACOM Door デバイスLAN SORACOM Gate 透過型 トラフィック処理 データ通信 SORACOM Harvest IoT向けデータ通信 SORACOM Air Cellular (2G, 3G, LTE) / LPWA (LoRaWAN, Sigfox) SORACOMのグローバルなインフラ 120以上の国・地域で利用可能 SORACOM Junction

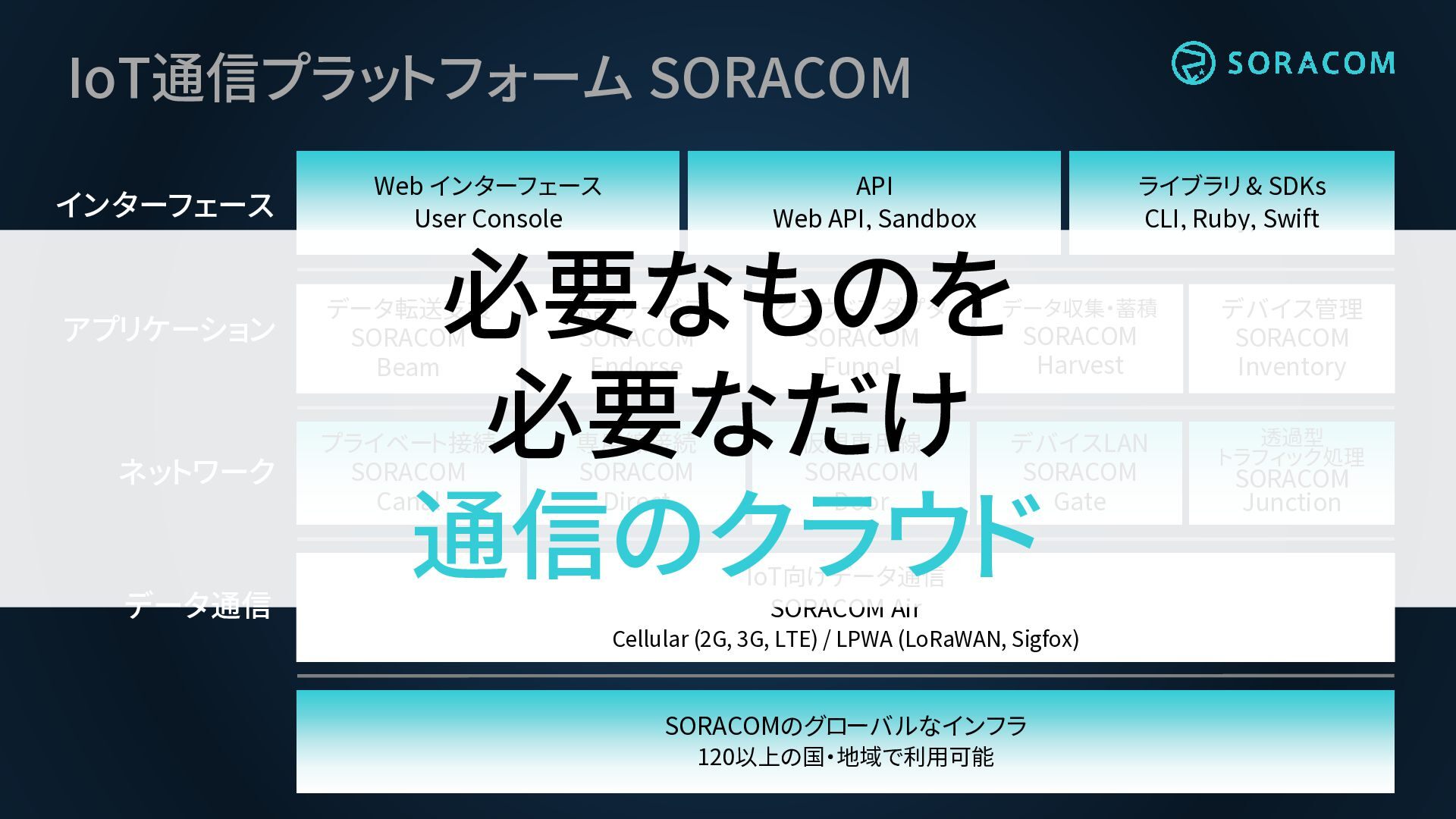

22. IoT通信プラットフォーム SORACOM インターフェース Web インターフェース User Console API Web API, Sandbox 必要なものを 必要なだけ 通信のクラウド ライブラリ & SDKs CLI, Ruby, Swift アプリケーション データ転送支援 SORACOM Beam 認証サービス SORACOM Endorse クラウドアダプタ SORACOM Funnel データ収集・蓄積 デバイス管理 SORACOM Inventory ネットワーク プライベート接続 SORACOM Canal 専用線接続 SORACOM Direct 仮想専用線 SORACOM Door デバイスLAN SORACOM Gate 透過型 トラフィック処理 データ通信 SORACOM Harvest IoT向けデータ通信 SORACOM Air Cellular (2G, 3G, LTE) / LPWA (LoRaWAN, Sigfox) SORACOMのグローバルなインフラ 120以上の国・地域で利用可能 SORACOM Junction
23. SORACOM Air for Sigfox

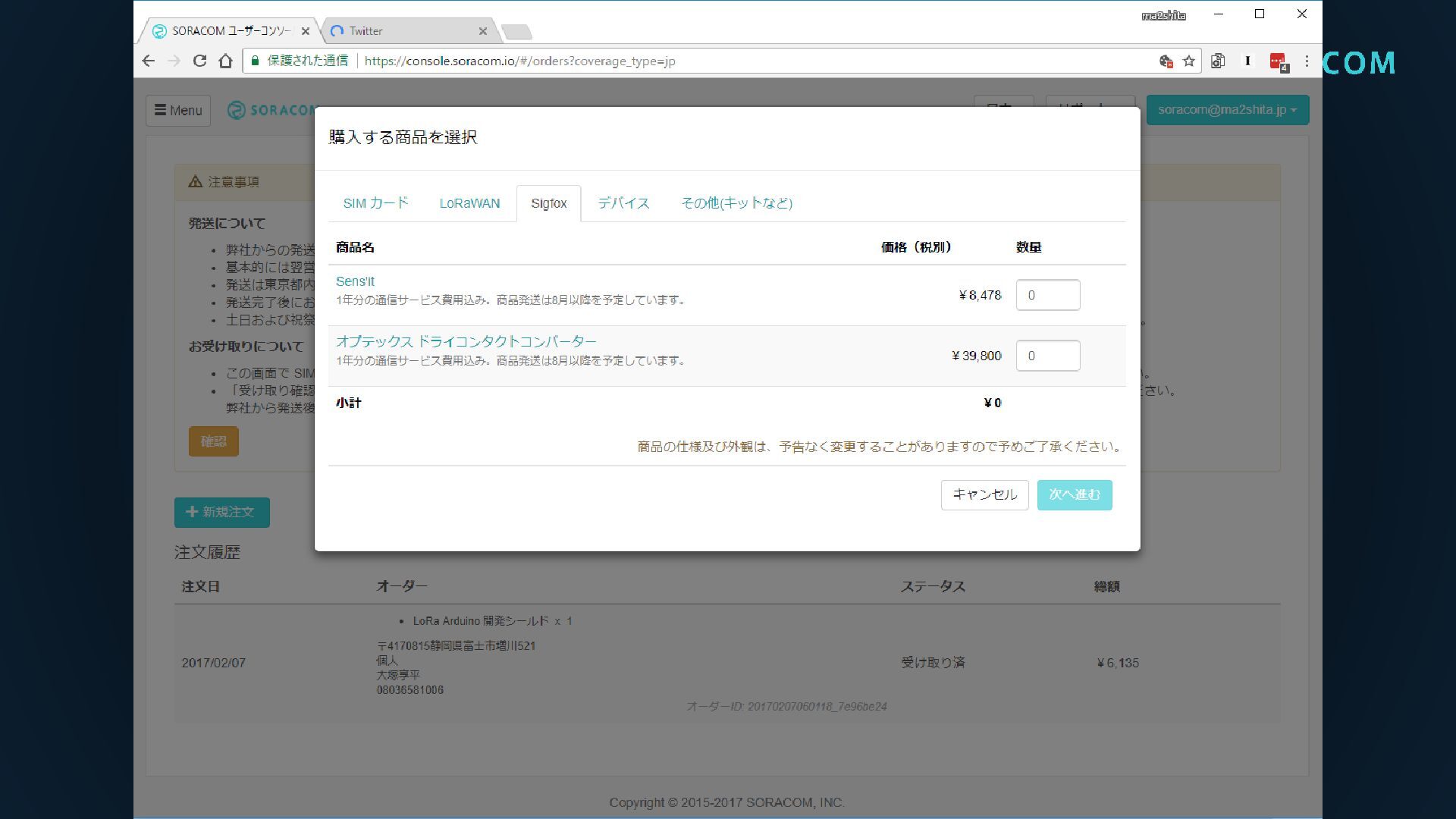

24. 開発者（個人）が 簡単にSigfoxを始められる！

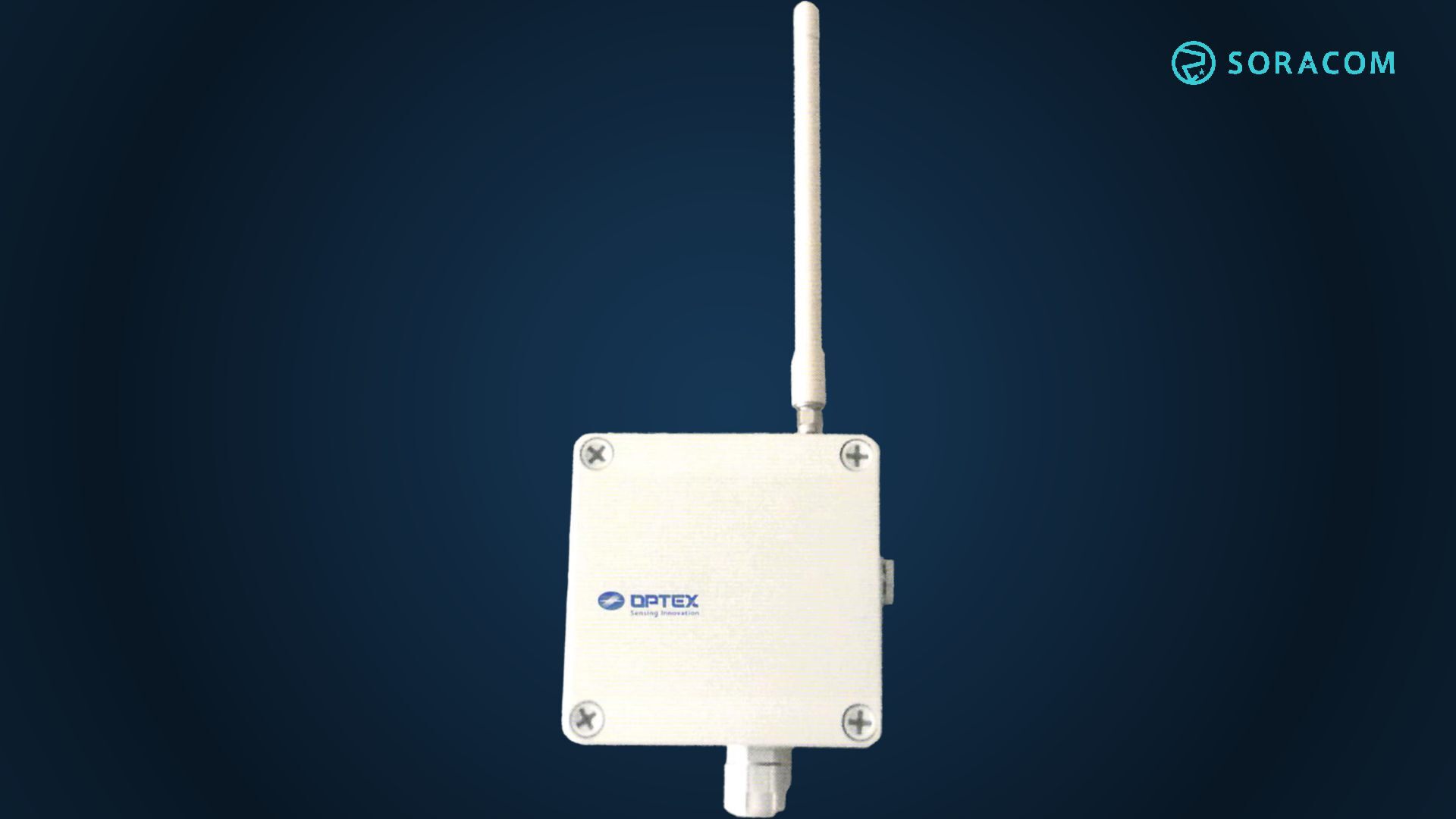

27. 接点の入力を Sigfoxでドーン！！！
28. でも… 接点ってことはON / OFFなんでしょ？ 温度のデータとか送れないでしょ？
29. アイデア次第ですから！！！

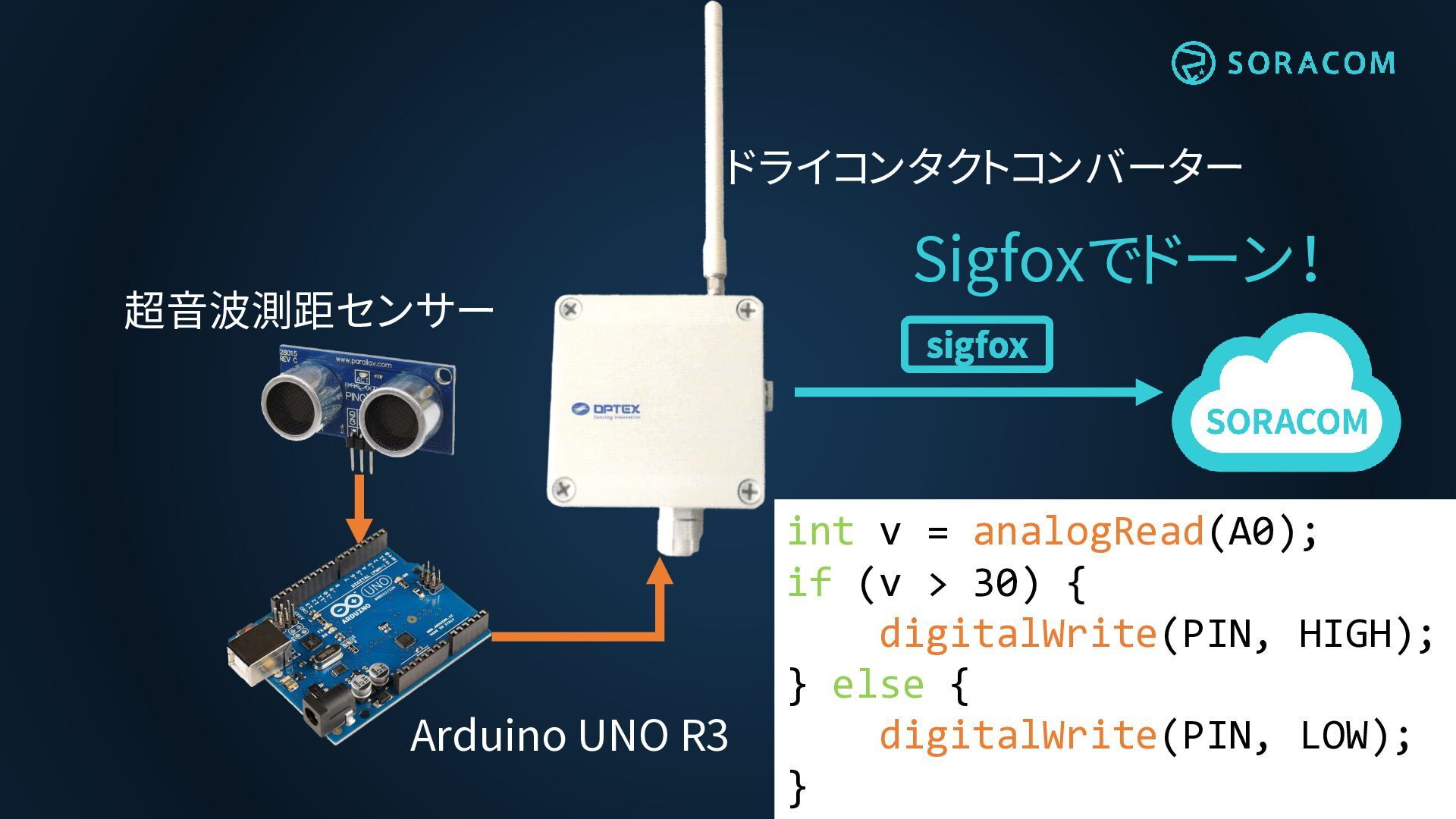

30. ドライコンタクトコンバーター 超音波測距センサー Arduino UNO R3 Sigfoxでドーン！ int v = analogRead(A0); if (v > 30) { digitalWrite(PIN, HIGH); } else { digitalWrite(PIN, LOW); }

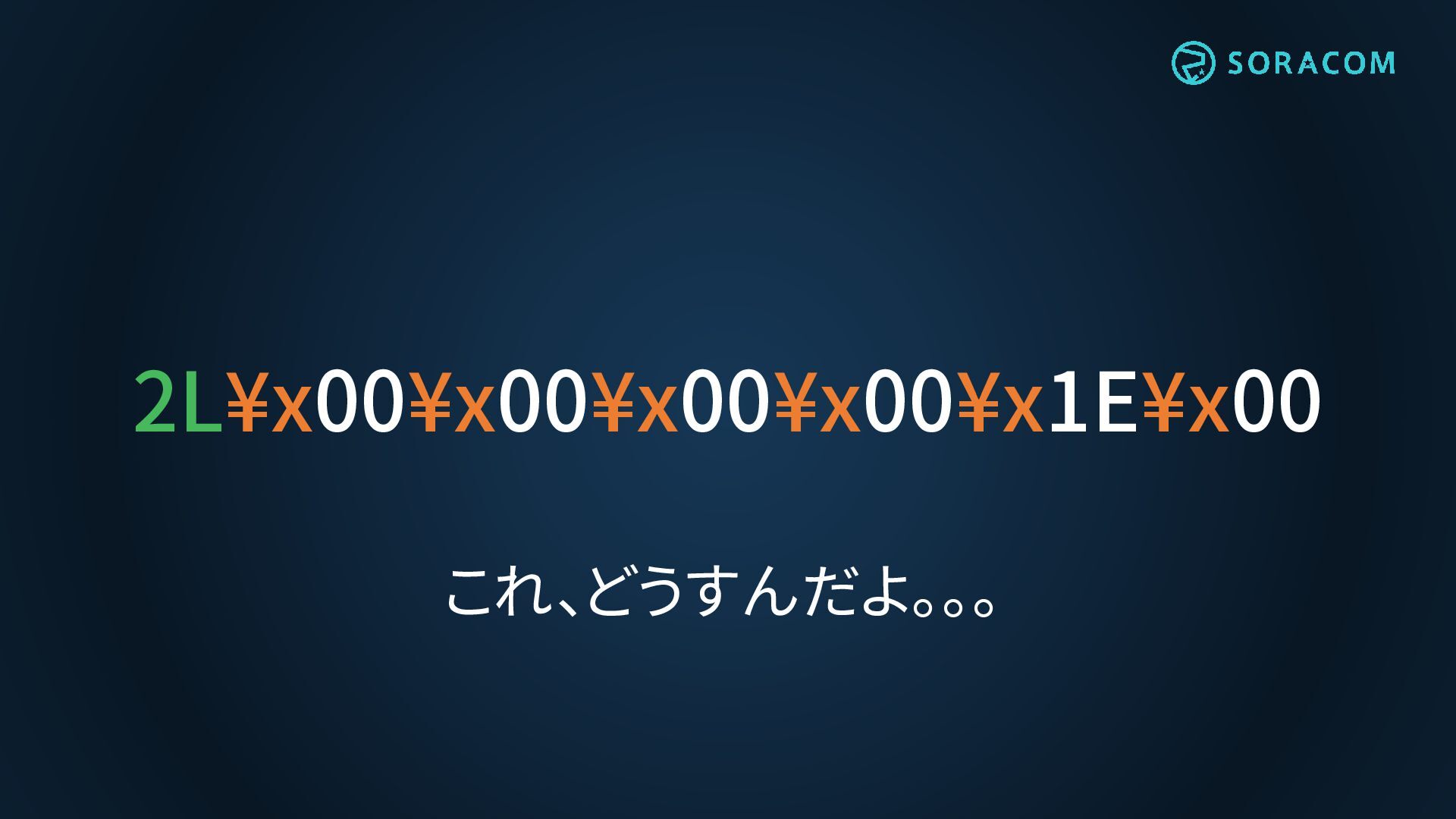

31. 2L¥x00¥x00¥x00¥x00¥x1E¥x00 これ、どうすんだよ。。。

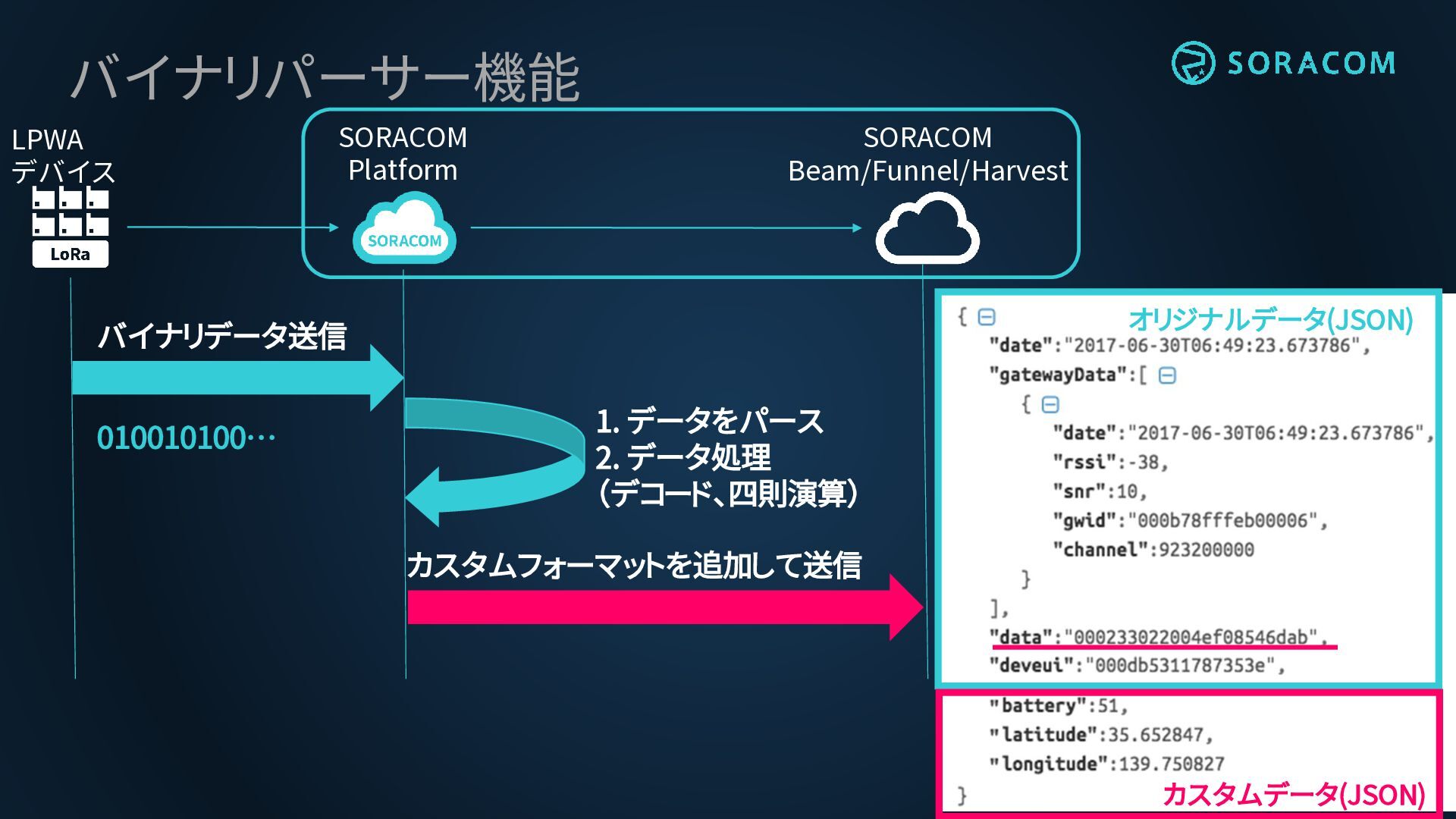

32. バイナリパーサー機能 LPWA デバイス SORACOM Platform SORACOM Beam/Funnel/Harvest オリジナルデータ(JSON) バイナリデータ送信 010010100… 1. データをパース 2. データ処理 （デコード、四則演算） カスタムフォーマットを追加して送信 カスタムデータ(JSON)

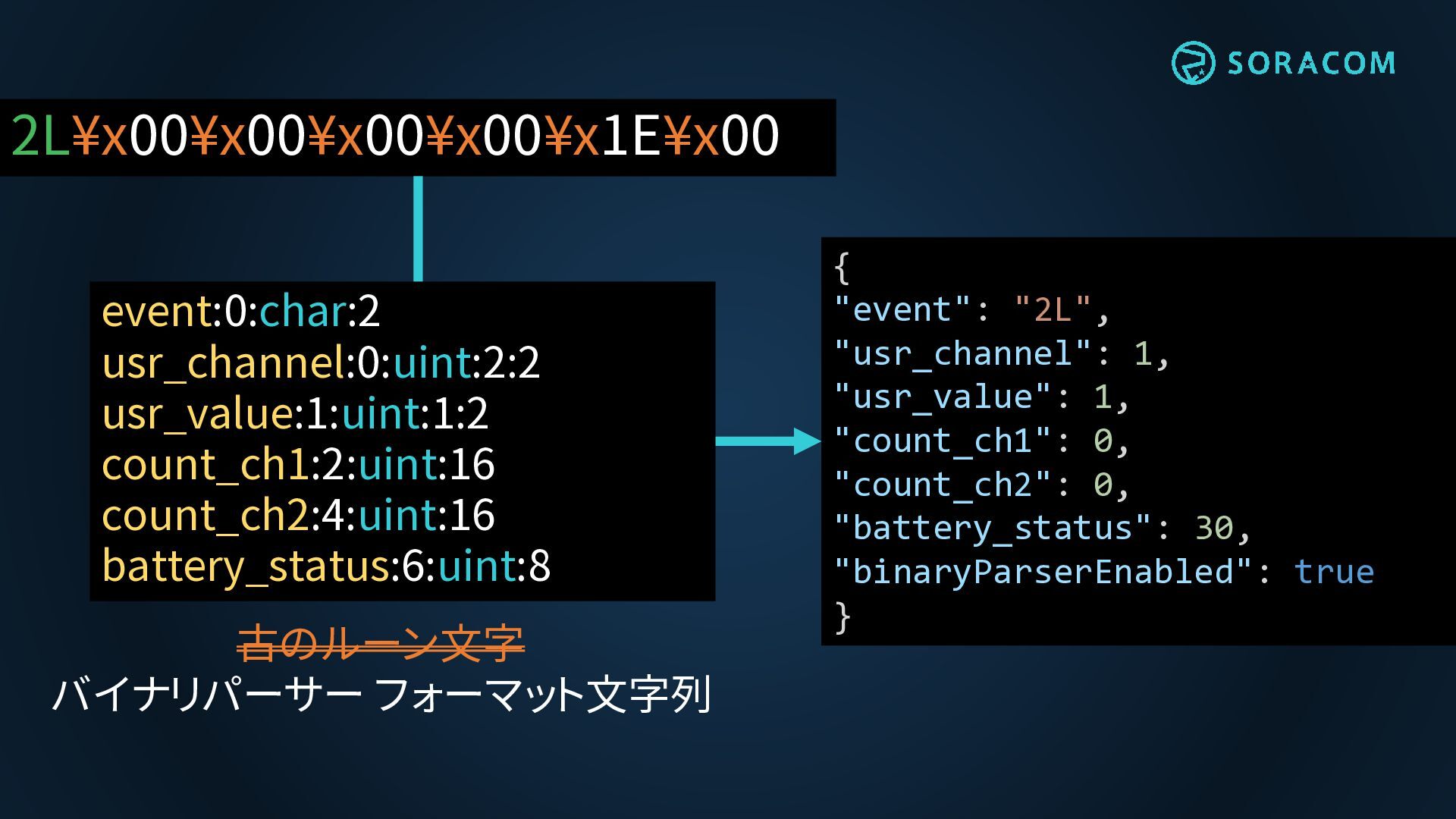

33. 2L¥x00¥x00¥x00¥x00¥x1E¥x00 event:0:char:2 usr_channel:0:uint:2:2 usr_value:1:uint:1:2 count_ch1:2:uint:16 count_ch2:4:uint:16 battery_status:6:uint:8 古のルーン文字 バイナリパーサー フォーマット文字列 { "event": "2L", "usr_channel": 1, "usr_value": 1, "count_ch1": 0, "count_ch2": 0, "battery_status": 30, "binaryParserEnabled": true }
34. SORACOM Air for LoRaWAN

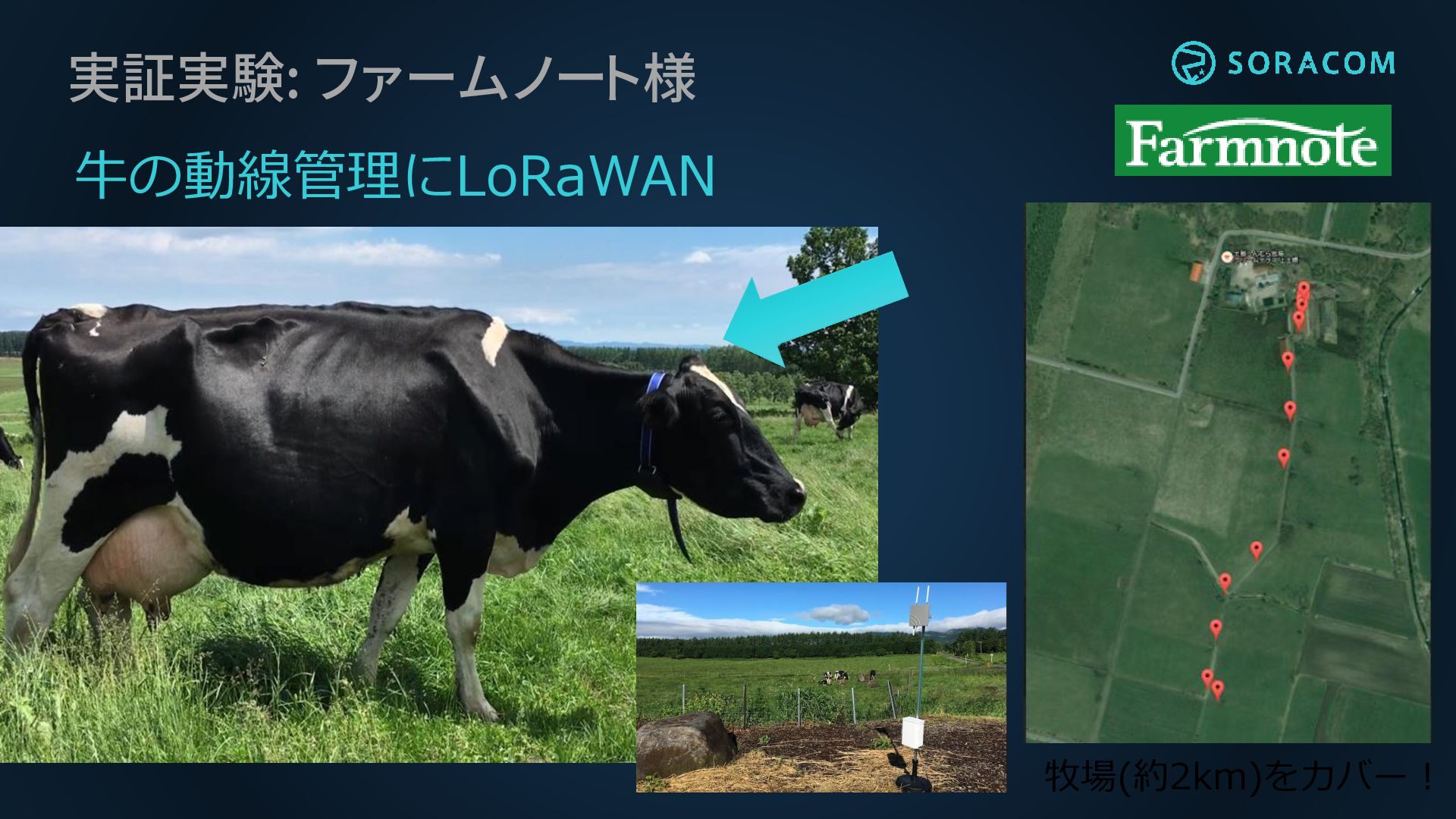

35. 実証実験: ファームノート様 牛の動線管理にLoRaWAN 牧場(約2km)をカバー！

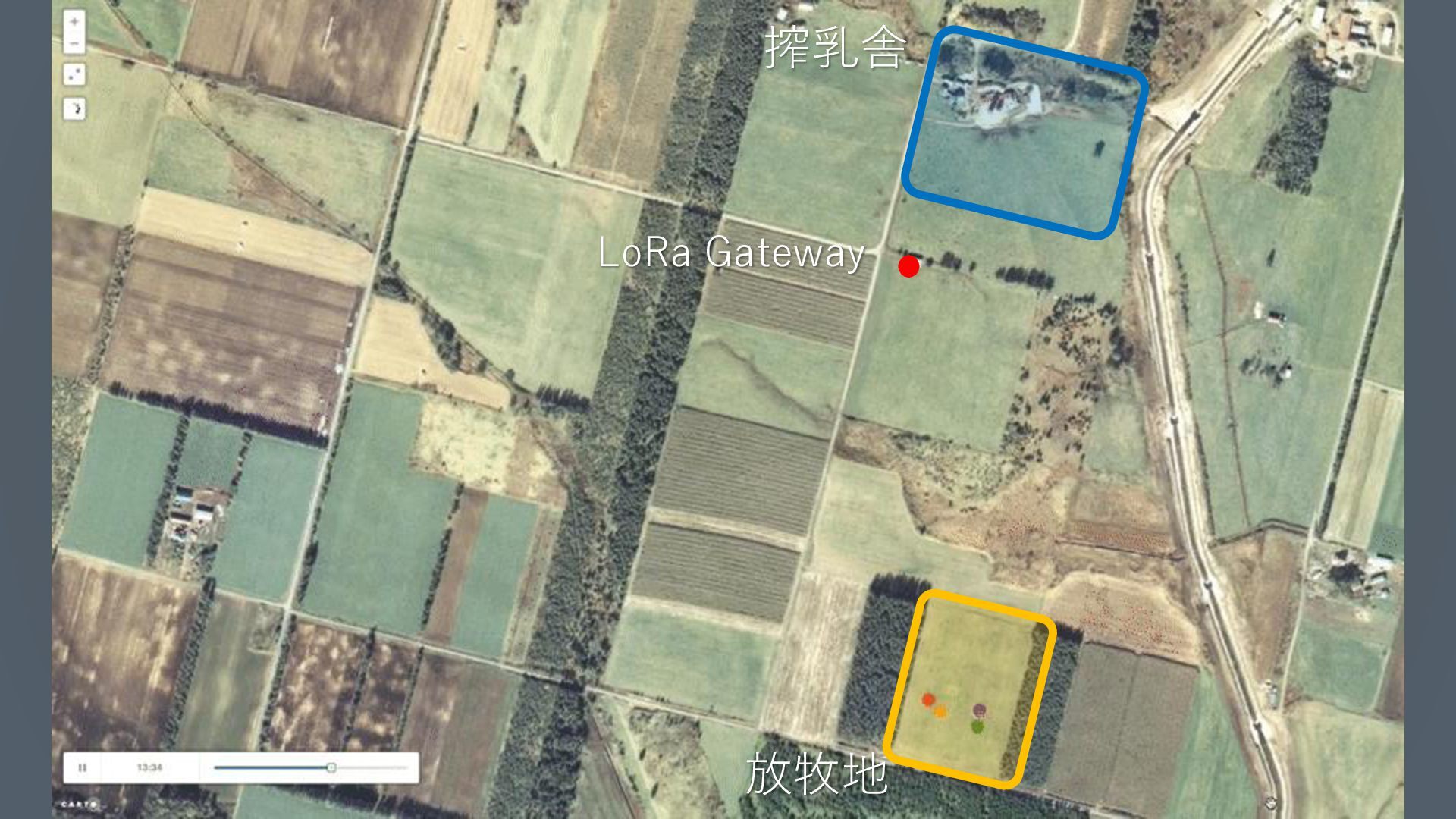

36. 搾乳舎 LoRa Gateway 放牧地

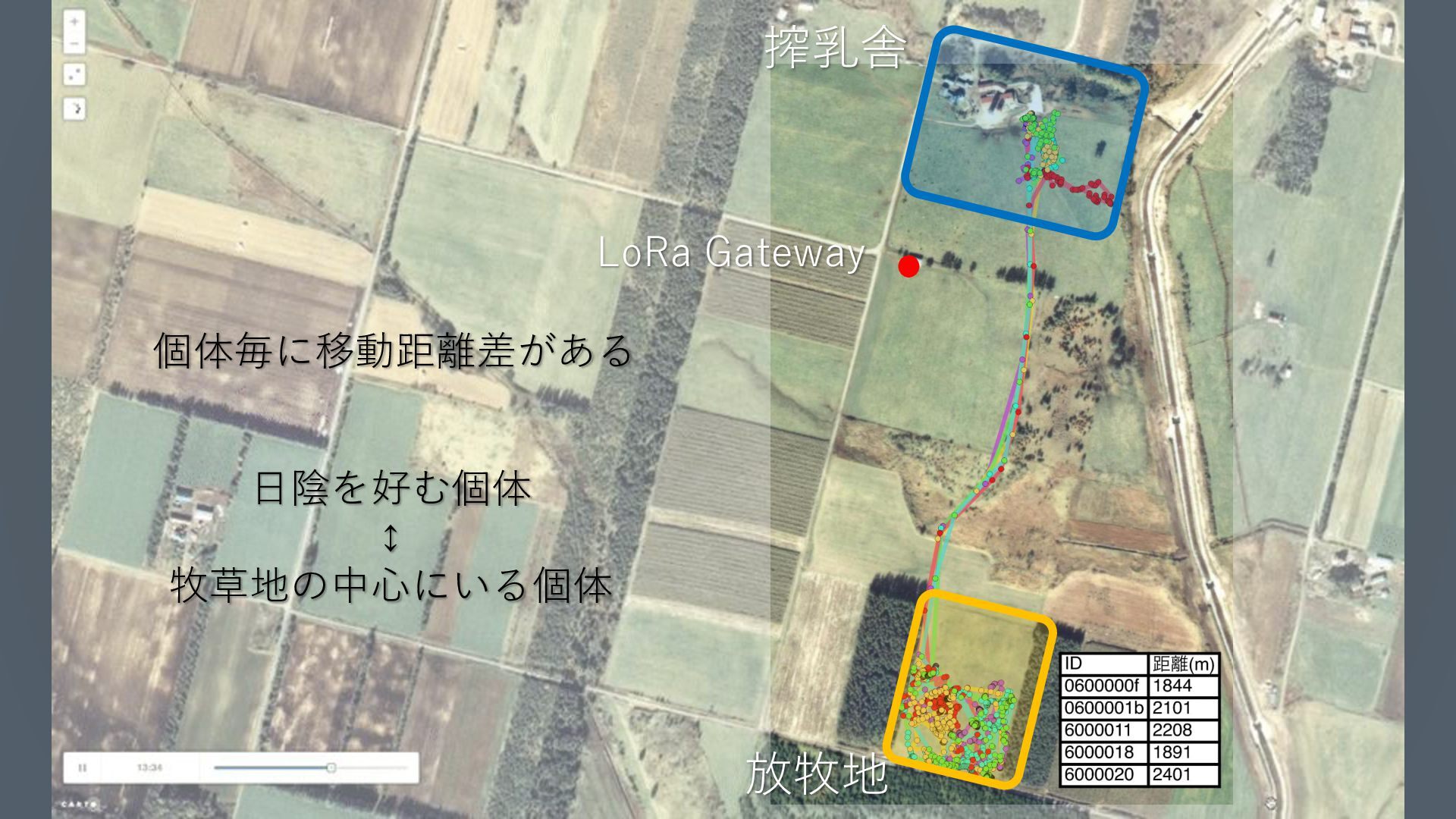

37. 搾乳舎 LoRa Gateway 個体毎に移動距離差がある 日陰を好む個体 ↕ 牧草地の中心にいる個体 放牧地

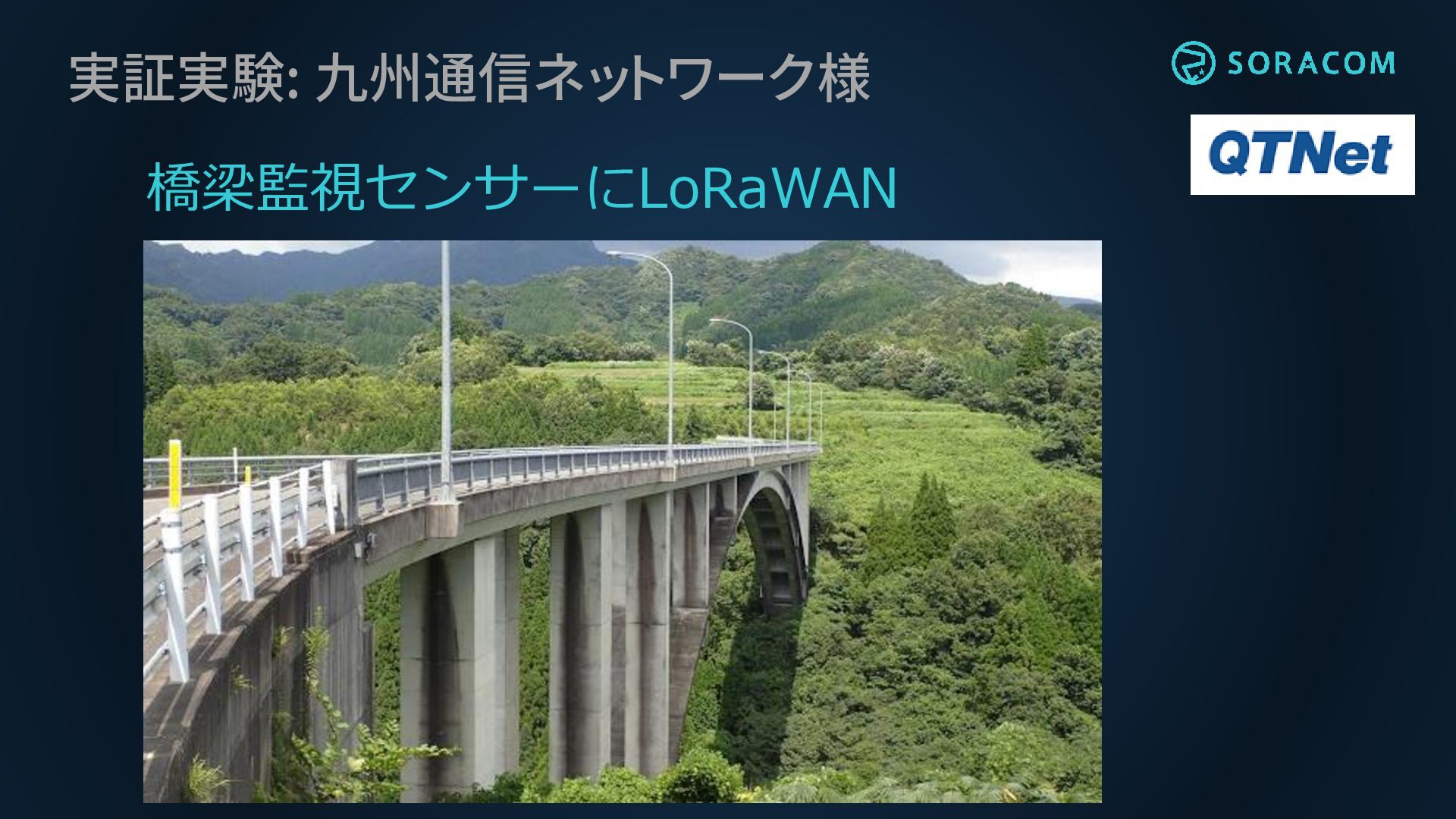

38. 実証実験: 九州通信ネットワーク様 橋梁監視センサーにLoRaWAN
39. 実証実験: 博報堂アイスタジオ様 (TREK TRACK) 八ヶ岳 登山者の山岳トラッキング サービスにLoRaWAN 約6km GPS×LoRaWANで登山 者情報をトラッキング、事 故発生時の発報など Map data ©2016 Google

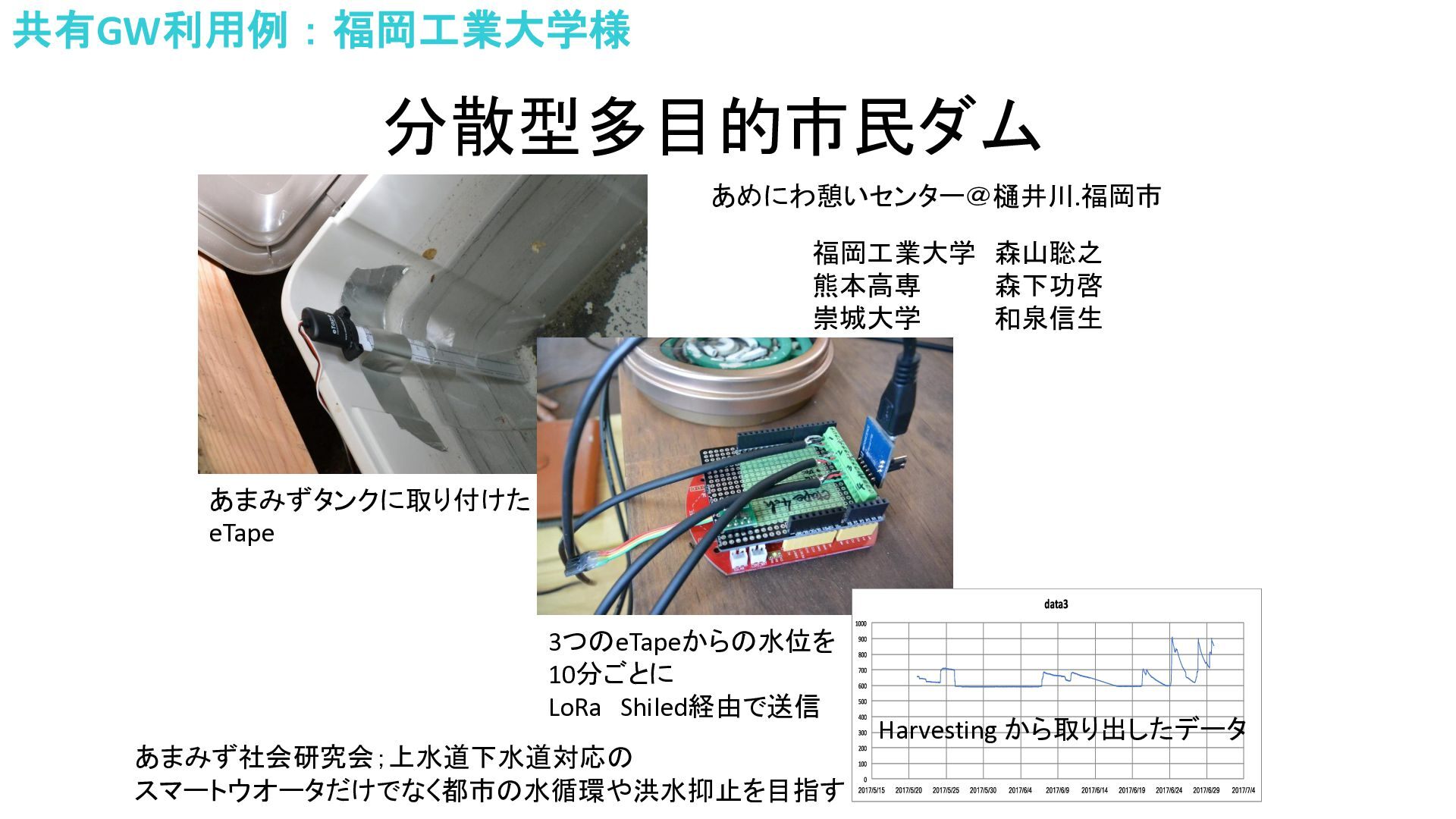

40. 共有GW利用例：福岡工業大学様 分散型多目的市民ダム あめにわ憩いセンター＠樋井川.福岡市 福岡工業大学 森山聡之 熊本高専 森下功啓 崇城大学 和泉信生 あまみずタンクに取り付けた eTape 3つのeTapeからの水位を 10分ごとに LoRa Shiled経由で送信 あまみず社会研究会；上水道下水道対応の スマートウオータだけでなく都市の水循環や洪水抑止を目指す Harvesting から取り出したデータ

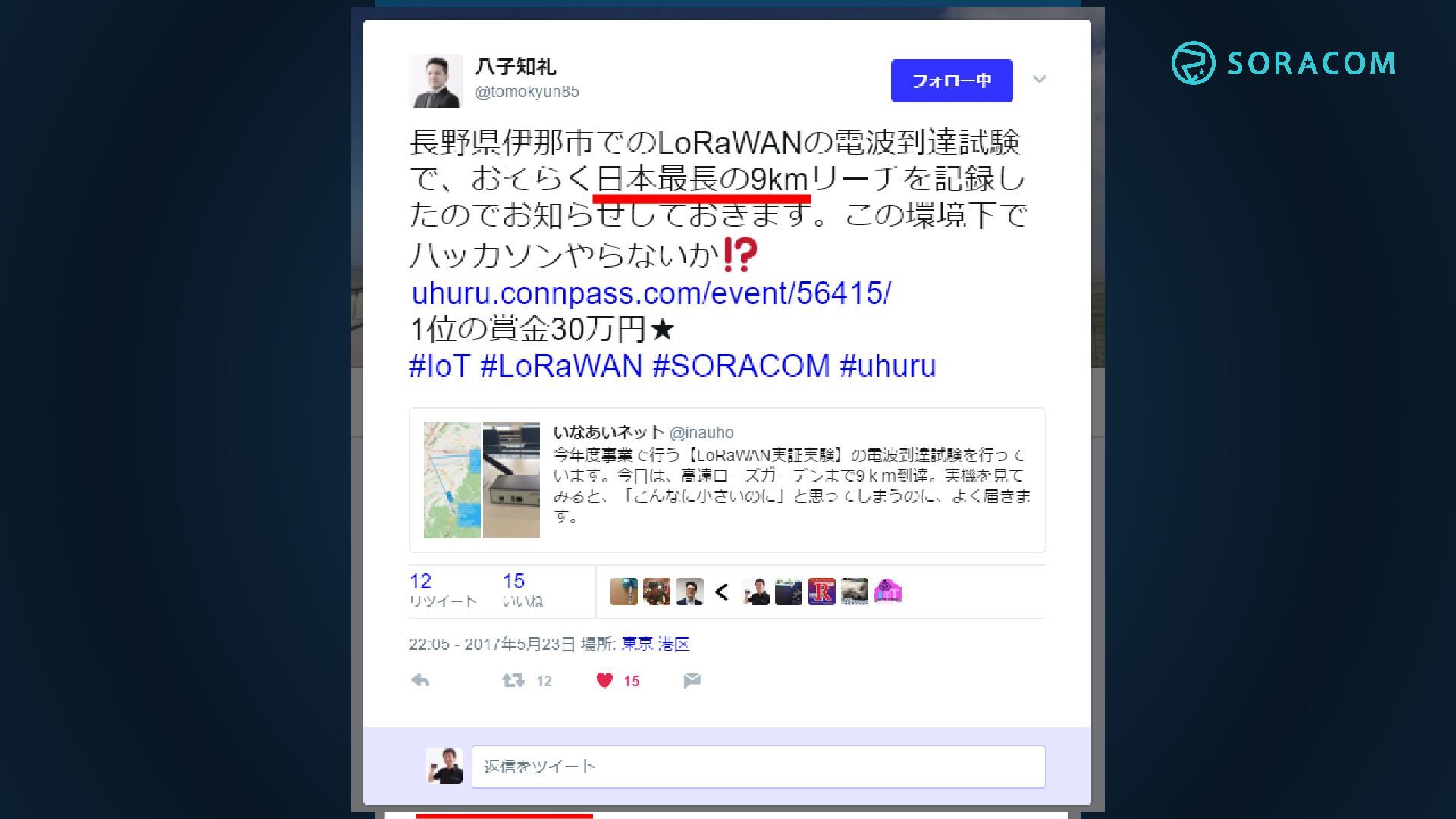

41. ウフル様 × 伊那市様 LoRaWANハッカソン 次回は10月

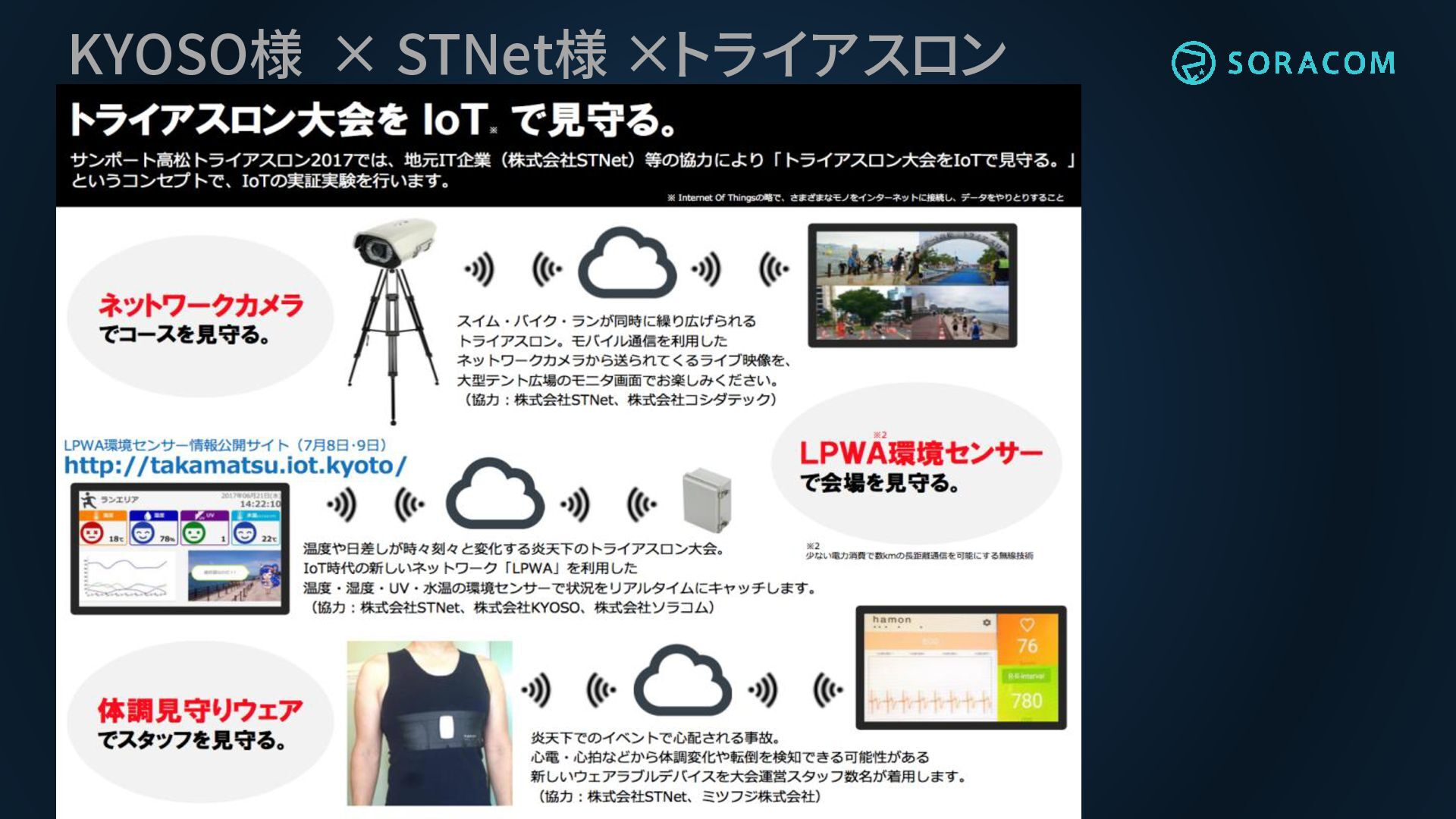

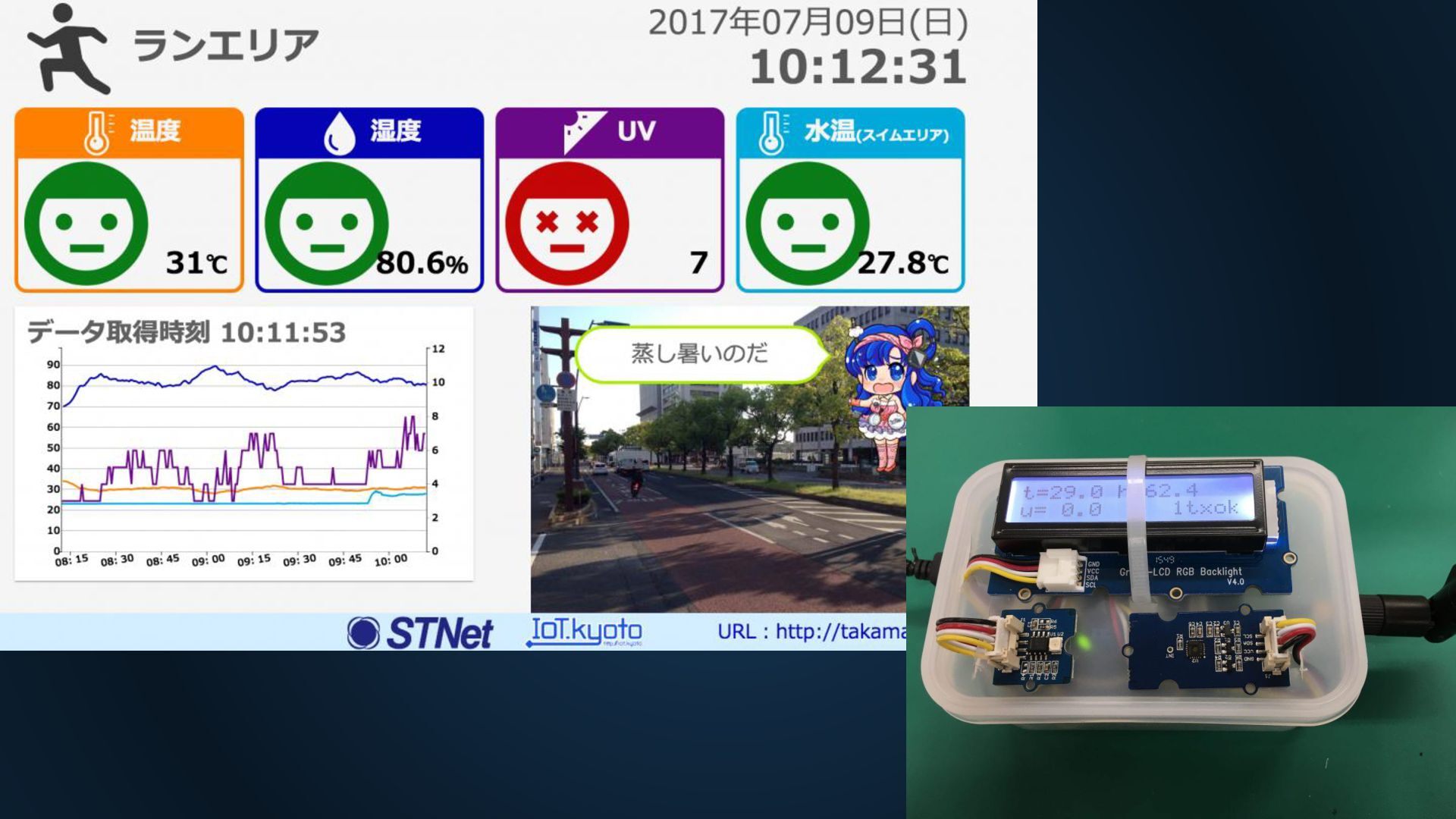

43. KYOSO様 × STNet様 ×トライアスロン
45. まとめ 各種方式の棲み分け：IoTに最適な通信方式とは

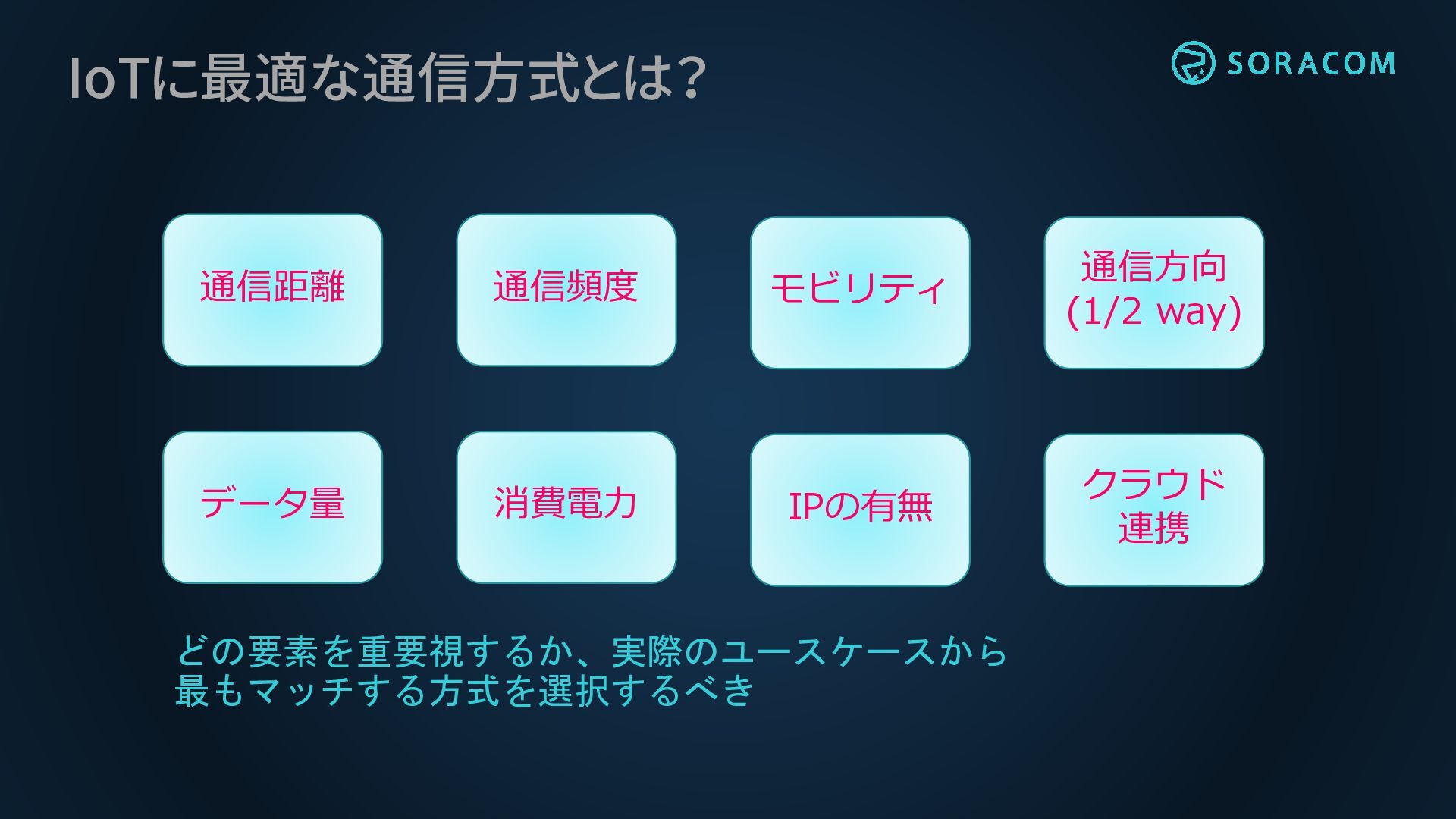

46. IoTに最適な通信方式とは？ 通信距離 データ量 通信頻度 消費電力 モビリティ 通信方向 (1/2 way) IPの有無 クラウド 連携 どの要素を重要視するか、実際のユースケースから 最もマッチする方式を選択するべき

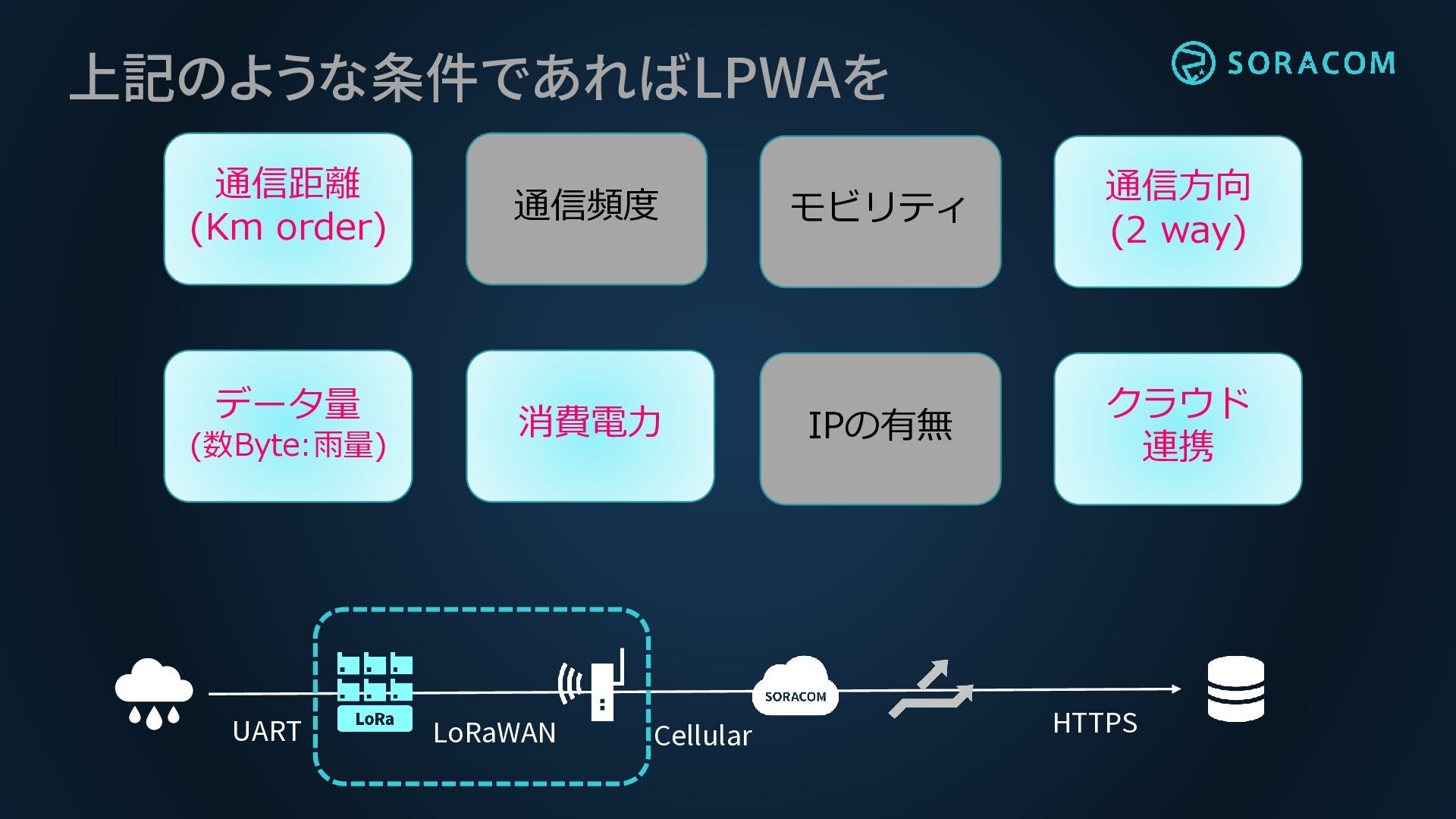

47. 上記のような条件であればLPWAを 通信距離 (Km order) 通信頻度 データ量 消費電力 (数Byte:雨量) UART LoRaWAN Cellular モビリティ 通信方向 (2 way) IPの有無 クラウド 連携 HTTPS

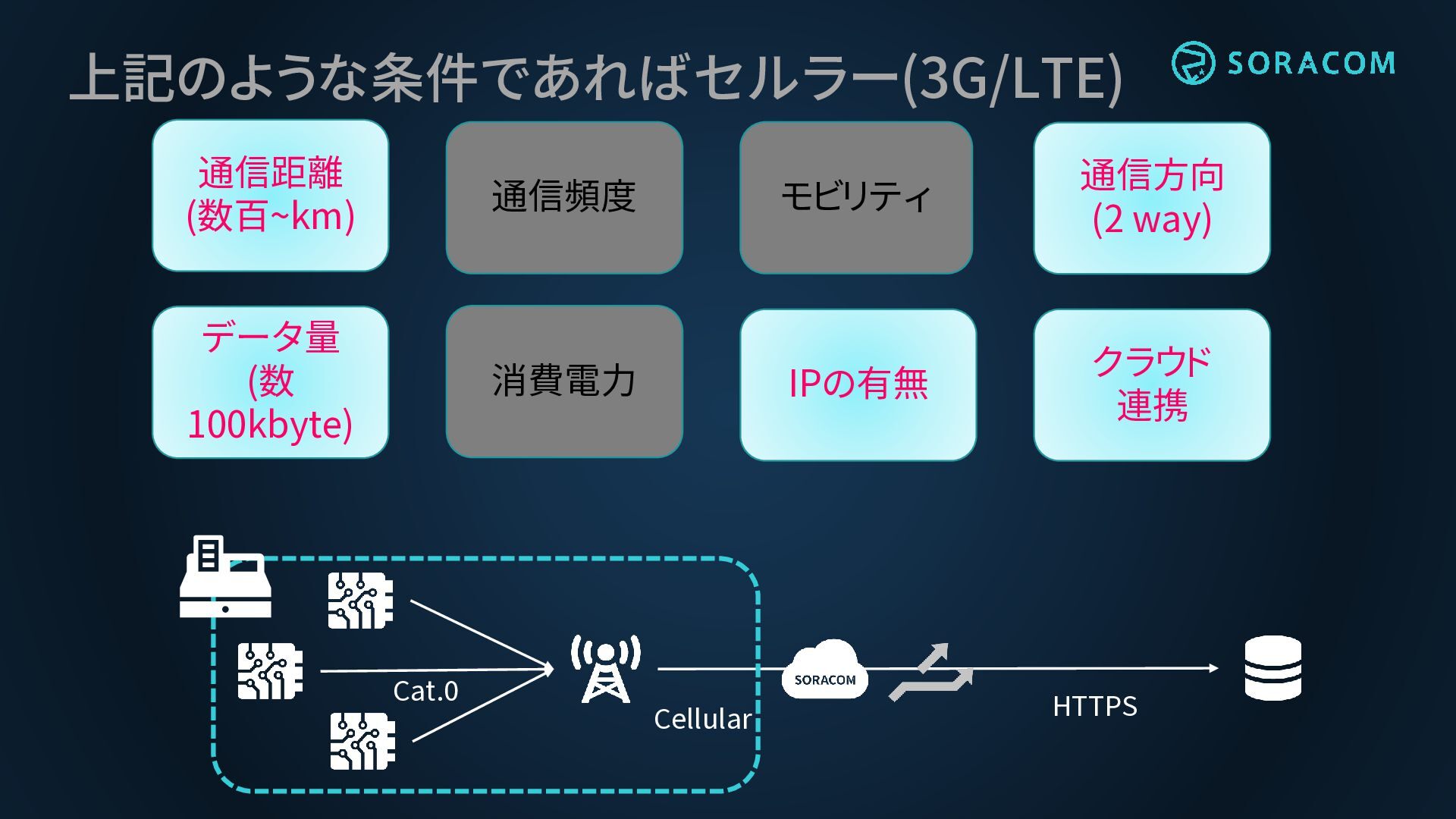

48. 上記のような条件であればセルラー(3G/LTE) 通信距離 (数百~km) 通信頻度 データ量 (数 100kbyte) 消費電力 Cat.0 Cellular モビリティ 通信方向 (2 way) IPの有無 クラウド 連携 HTTPS

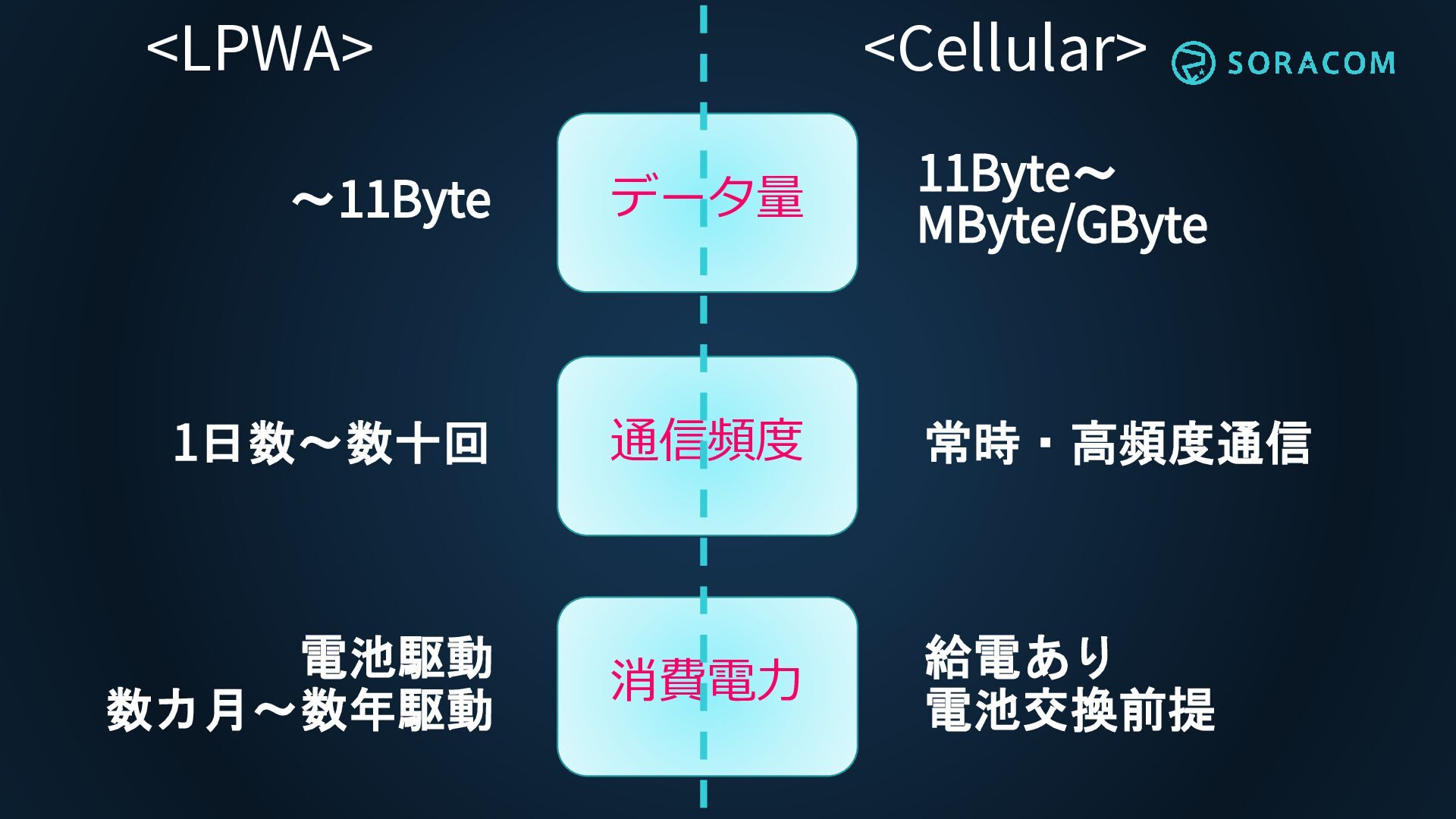

49. <LPWA> <Cellular> ～11Byte データ量 11Byte～ MByte/GByte 1日数～数十回 通信頻度 常時・高頻度通信 消費電力 給電あり 電池交換前提 電池駆動 数カ月～数年駆動

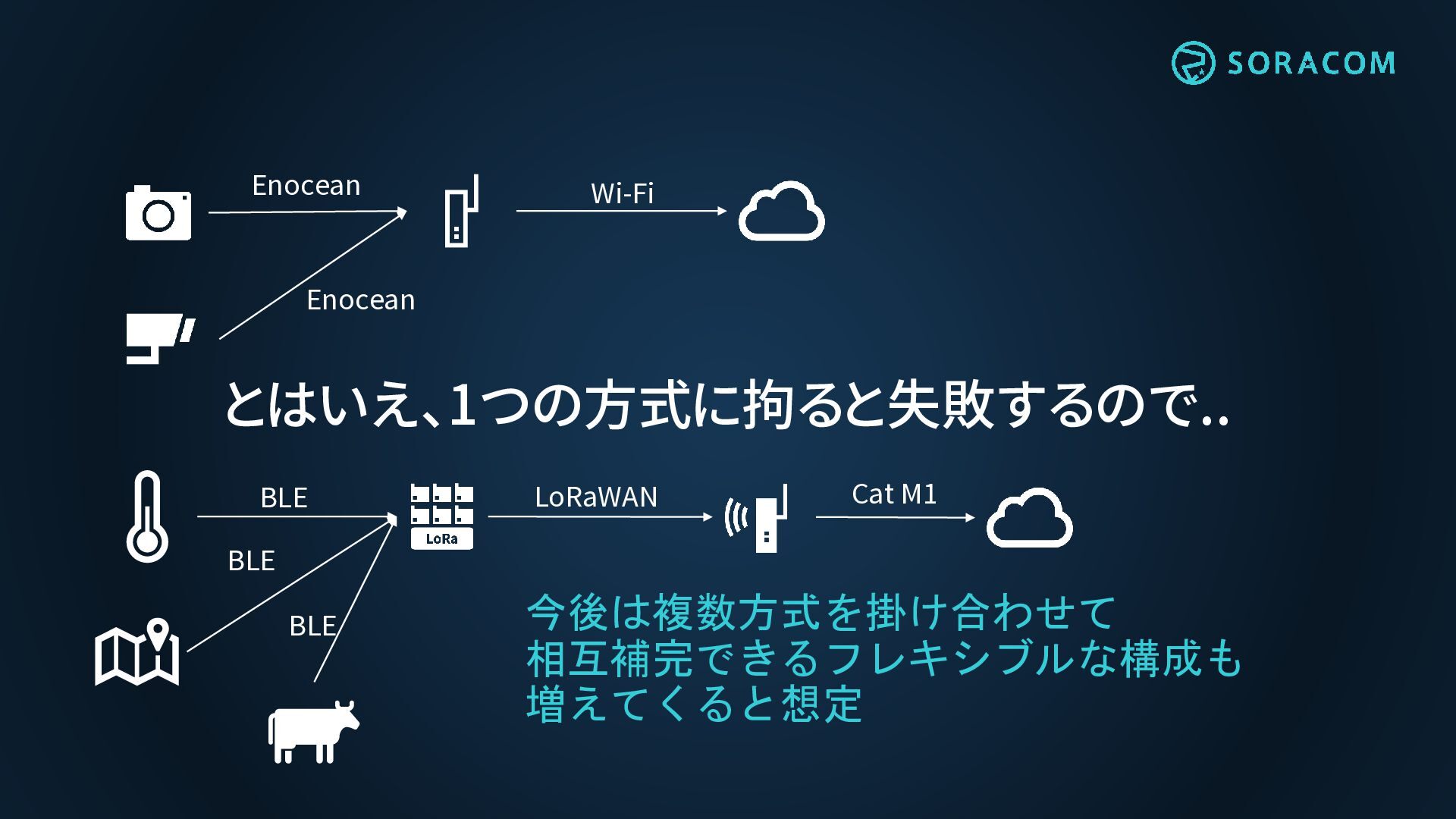

50. Enocean Wi-Fi Enocean とはいえ、1つの方式に拘ると失敗するので.. BLE LoRaWAN Cat M1 BLE BLE 今後は複数方式を掛け合わせて 相互補完できるフレキシブルな構成も 増えてくると想定

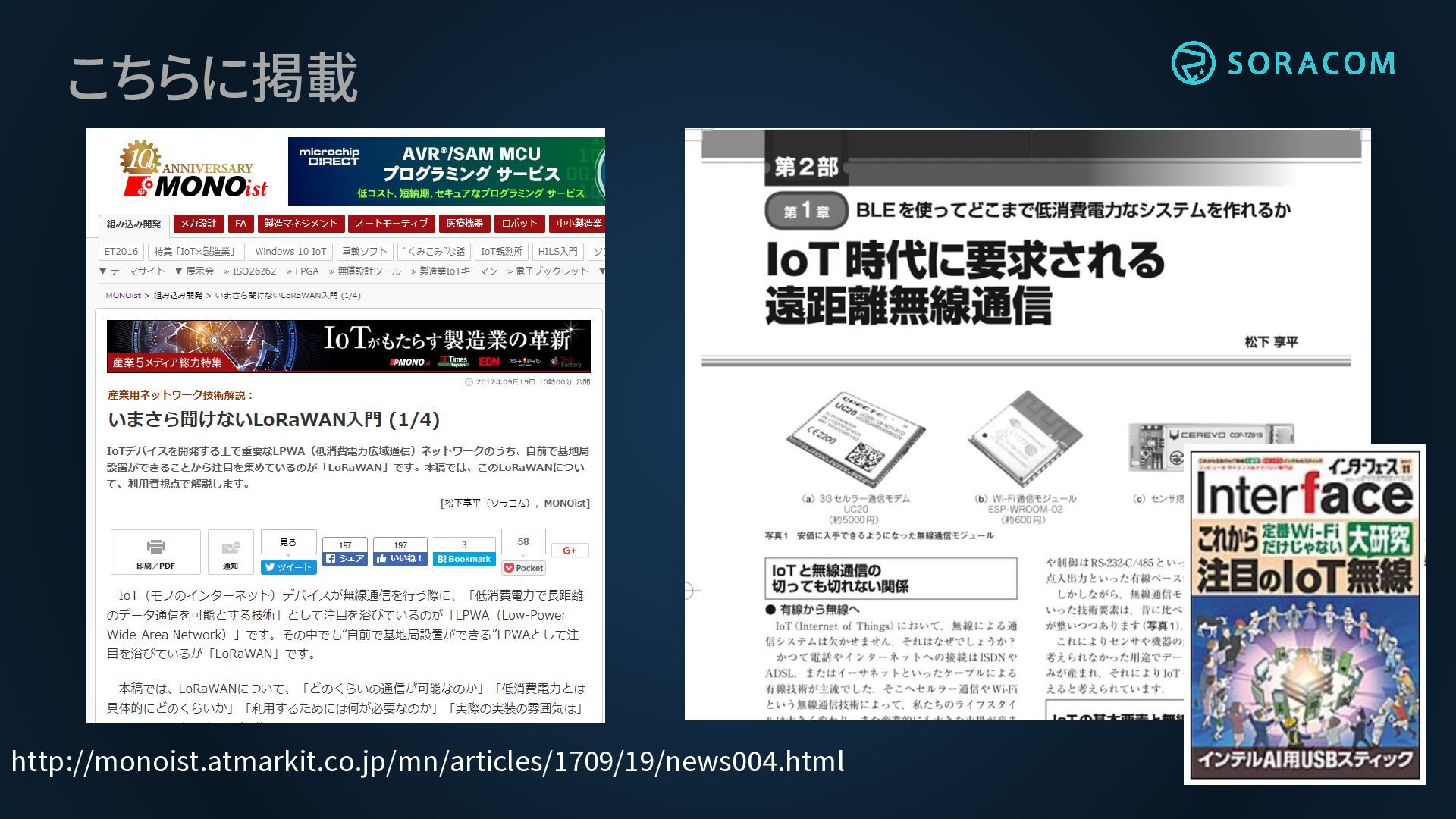

51. こちらに掲載 http://monoist.atmarkit.co.jp/mn/articles/1709/19/news004.html
53. 世界中のヒトとモノをつなげ 共鳴する社会へ
