1. ターミナル温故知新 ～ホスト機の端末を尋ねて～ 2026/10/15 Terminal Night 3（吉祥寺.pm） 発表者：てらうちたかし（X @takter）

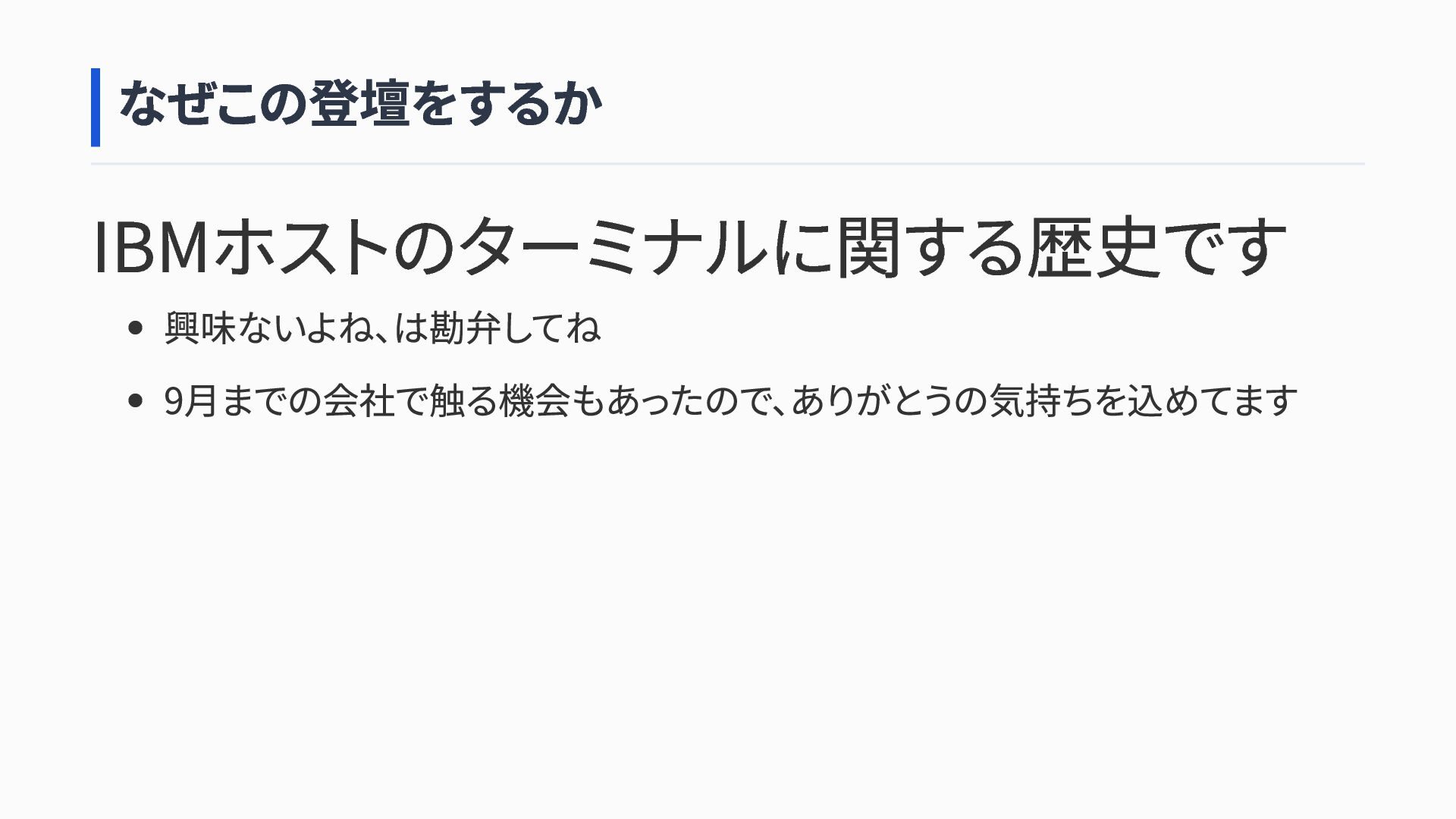

2. なぜこの登壇をするか IBMホストのターミナルに関する歴史です 興味ないよね、は勘弁してね 9月までの会社で触る機会もあったので、ありがとうの気持ちを込めてます

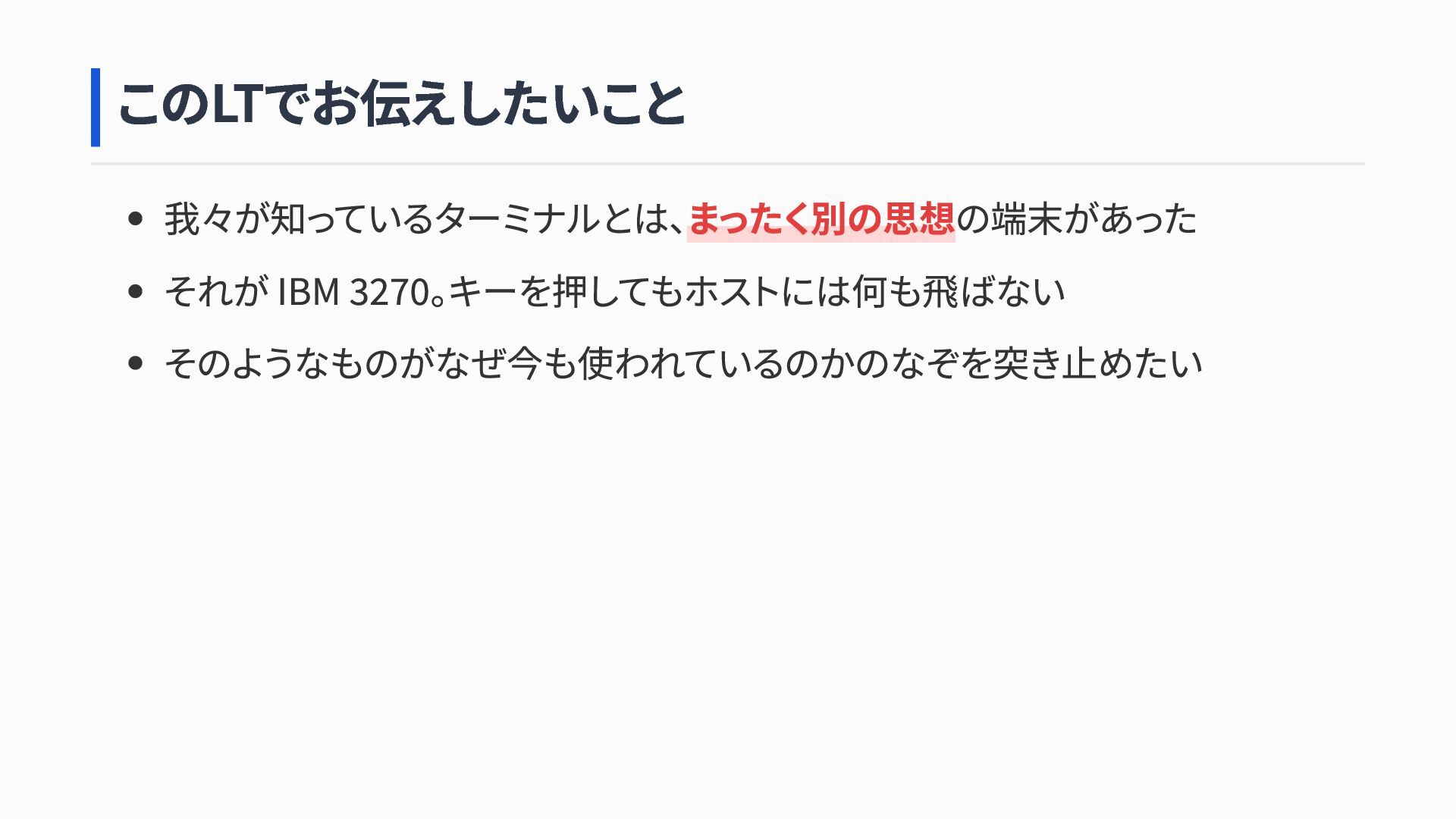

3. このLTでお伝えしたいこと 我々が知っているターミナルとは、まったく別の思想の端末があった それが IBM 3270。キーを押してもホストには何も飛ばない そのようなものがなぜ今も使われているのかのなぞを突き止めたい

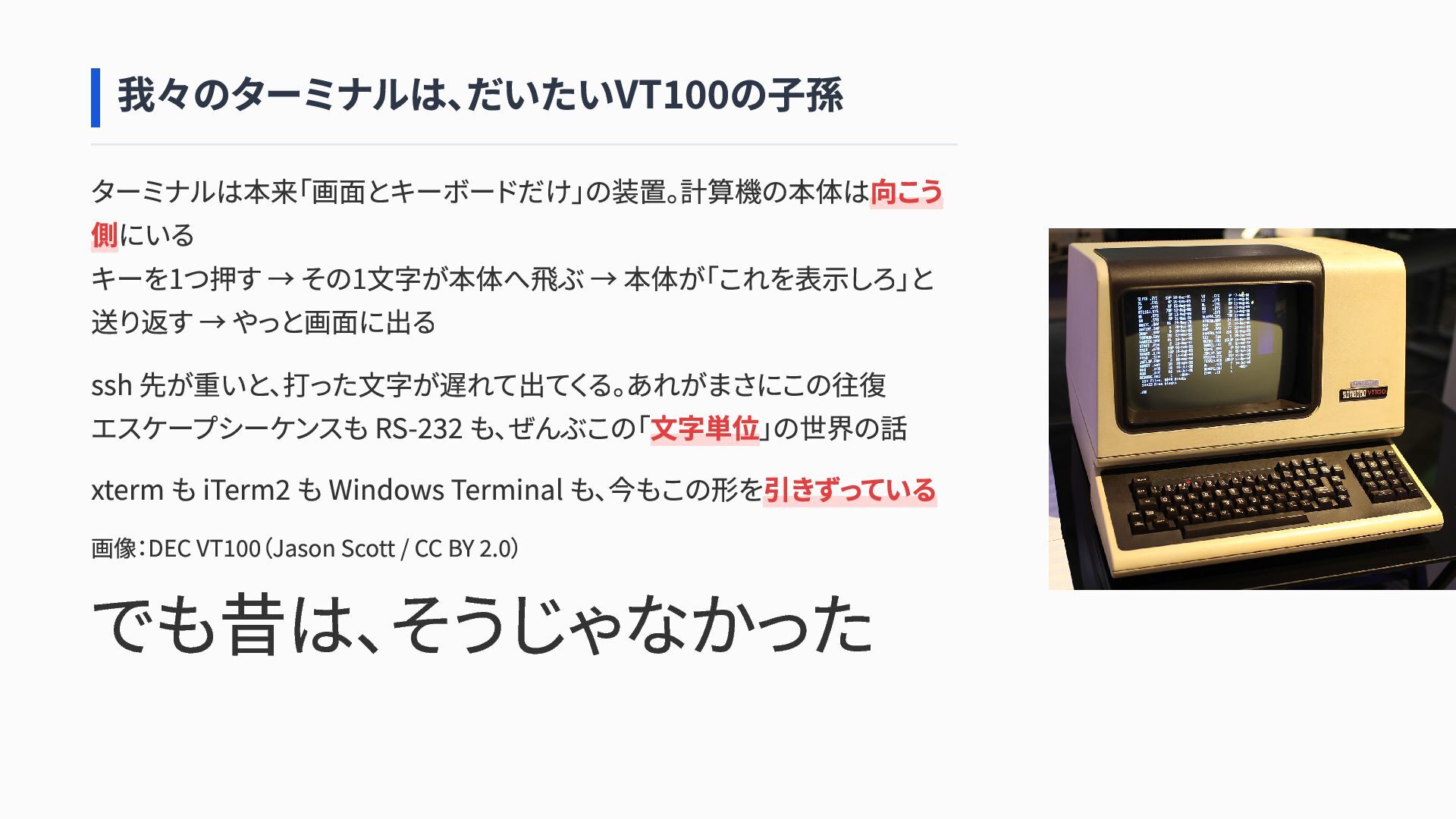

4. 我々のターミナルは、だいたいVT100の子孫 ターミナルは本来「画面とキーボードだけ」の装置。計算機の本体は向こう 側にいる キーを1つ押す → その1文字が本体へ飛ぶ → 本体が「これを表示しろ」と 送り返す → やっと画面に出る ssh 先が重いと、打った文字が遅れて出てくる。あれがまさにこの往復 エスケープシーケンスも RS-232 も、ぜんぶこの「文字単位」の世界の話 xterm も iTerm2 も Windows Terminal も、今もこの形を引きずっている 画像：DEC VT100（Jason Scott / CC BY 2.0） でも昔は、そうじゃなかった

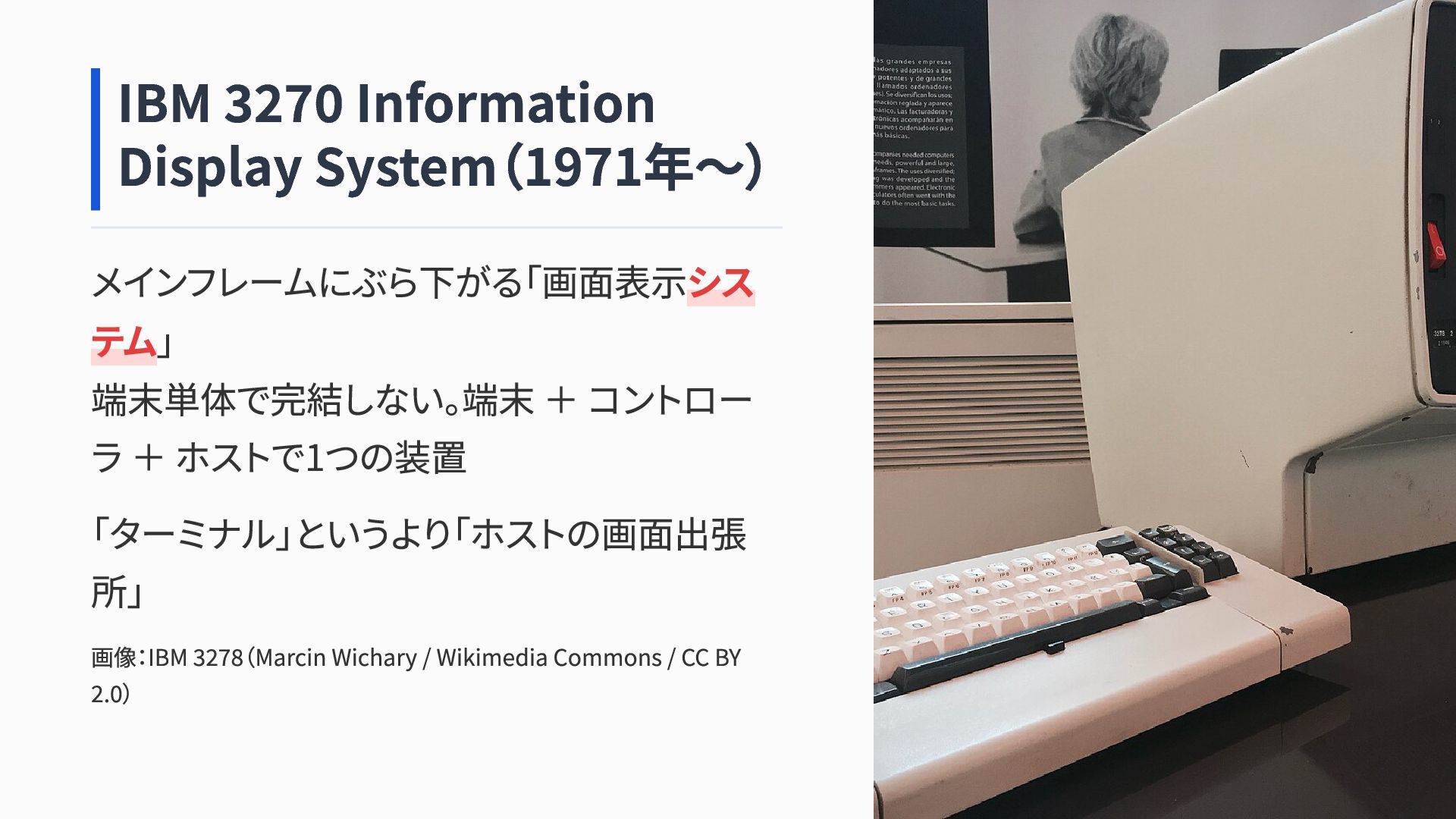

5. IBM 3270 Information Display System（1971年〜） メインフレームにぶら下がる「画面表示シス テム」 端末単体で完結しない。端末 ＋ コントロー ラ ＋ ホストで1つの装置 「ターミナル」というより「ホストの画面出張 所」 画像：IBM 3278（Marcin Wichary / Wikimedia Commons / CC BY 2.0）

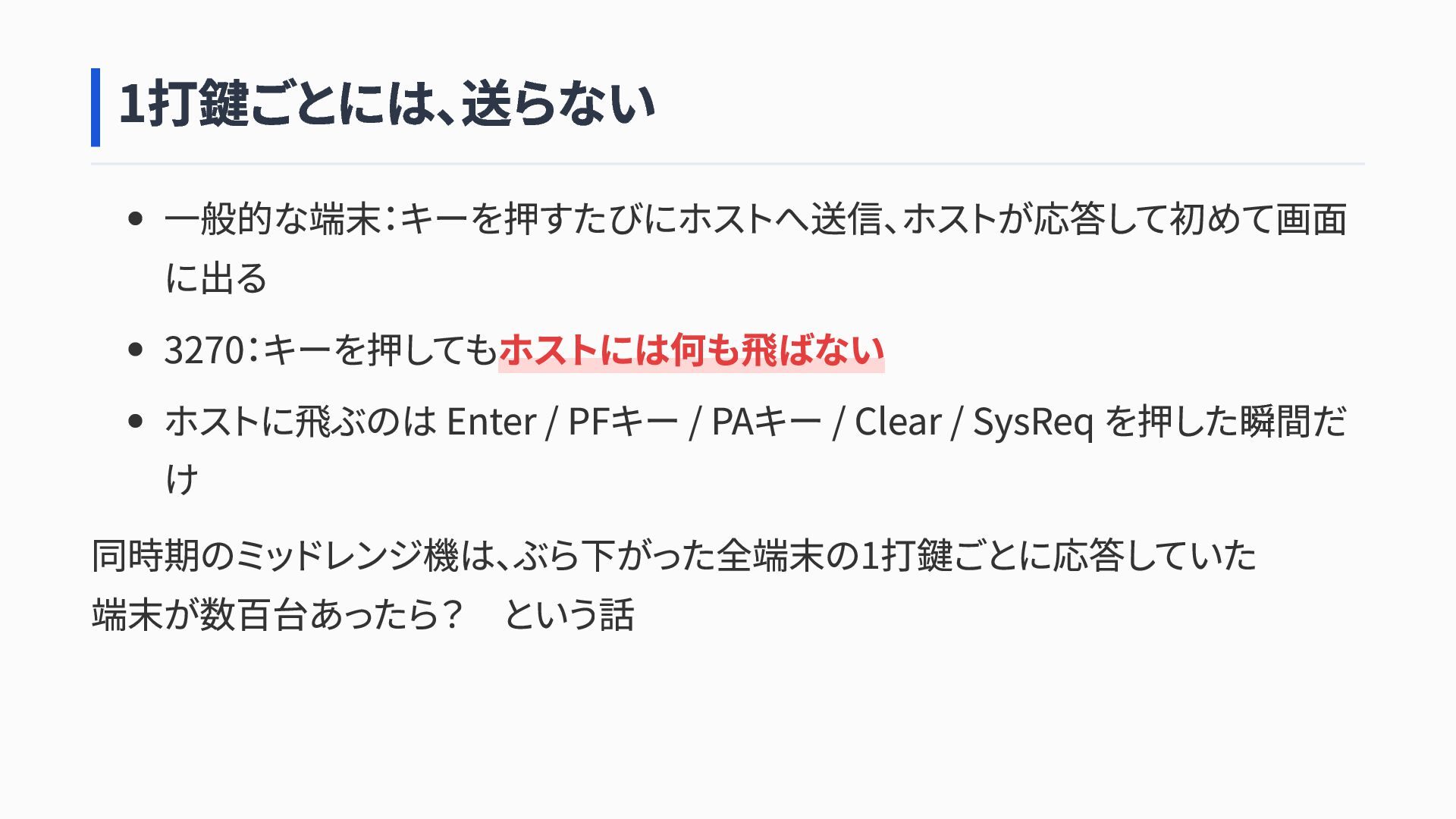

6. 1打鍵ごとには、送らない 一般的な端末：キーを押すたびにホストへ送信、ホストが応答して初めて画面 に出る 3270：キーを押してもホストには何も飛ばない ホストに飛ぶのは Enter / PFキー / PAキー / Clear / SysReq を押した瞬間だ け 同時期のミッドレンジ機は、ぶら下がった全端末の1打鍵ごとに応答していた 端末が数百台あったら？ という話

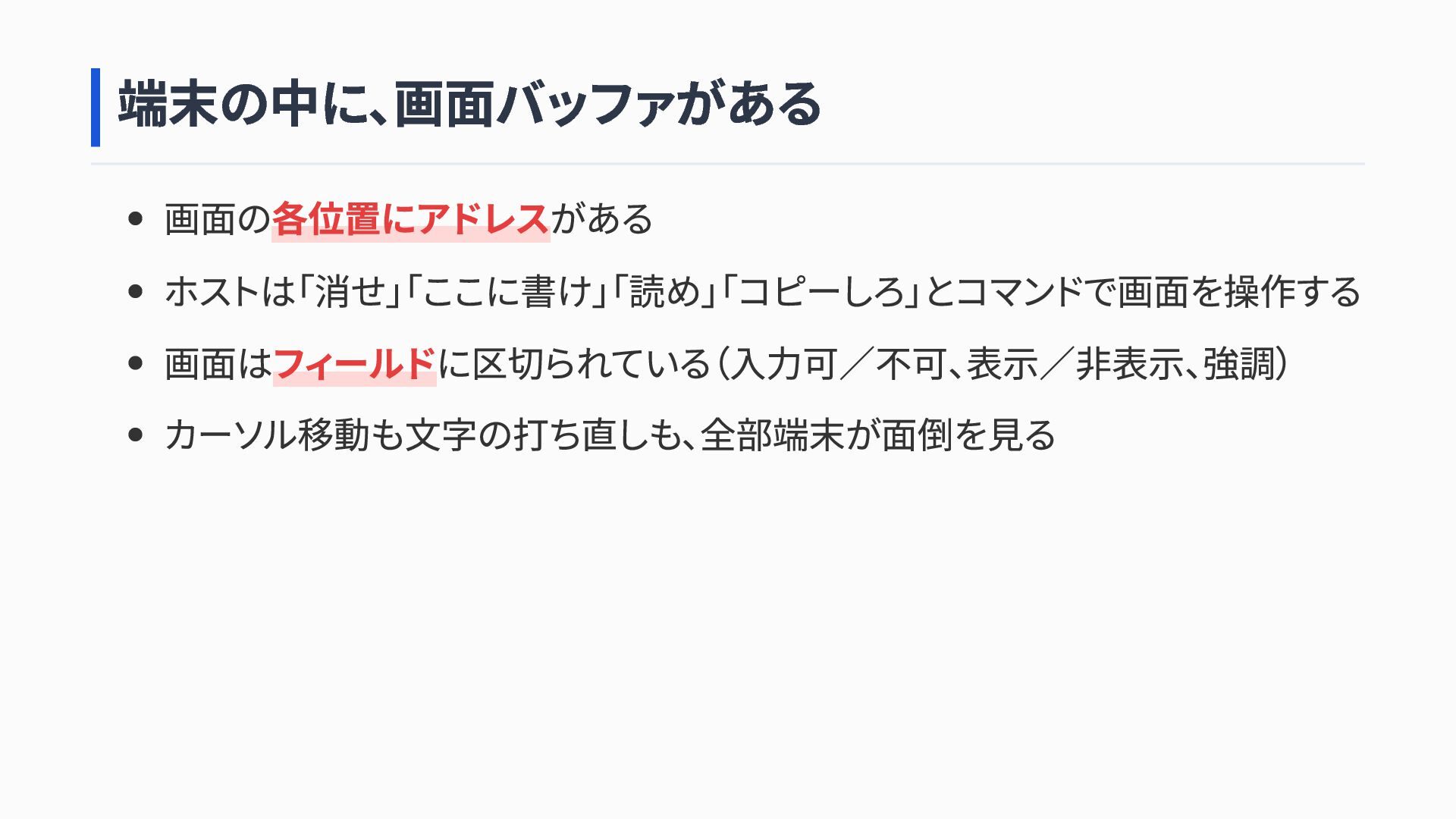

7. 端末の中に、画面バッファがある 画面の各位置にアドレスがある ホストは「消せ」「ここに書け」「読め」「コピーしろ」とコマンドで画面を操作する 画面はフィールドに区切られている（入力可／不可、表示／非表示、強調） カーソル移動も文字の打ち直しも、全部端末が面倒を見る

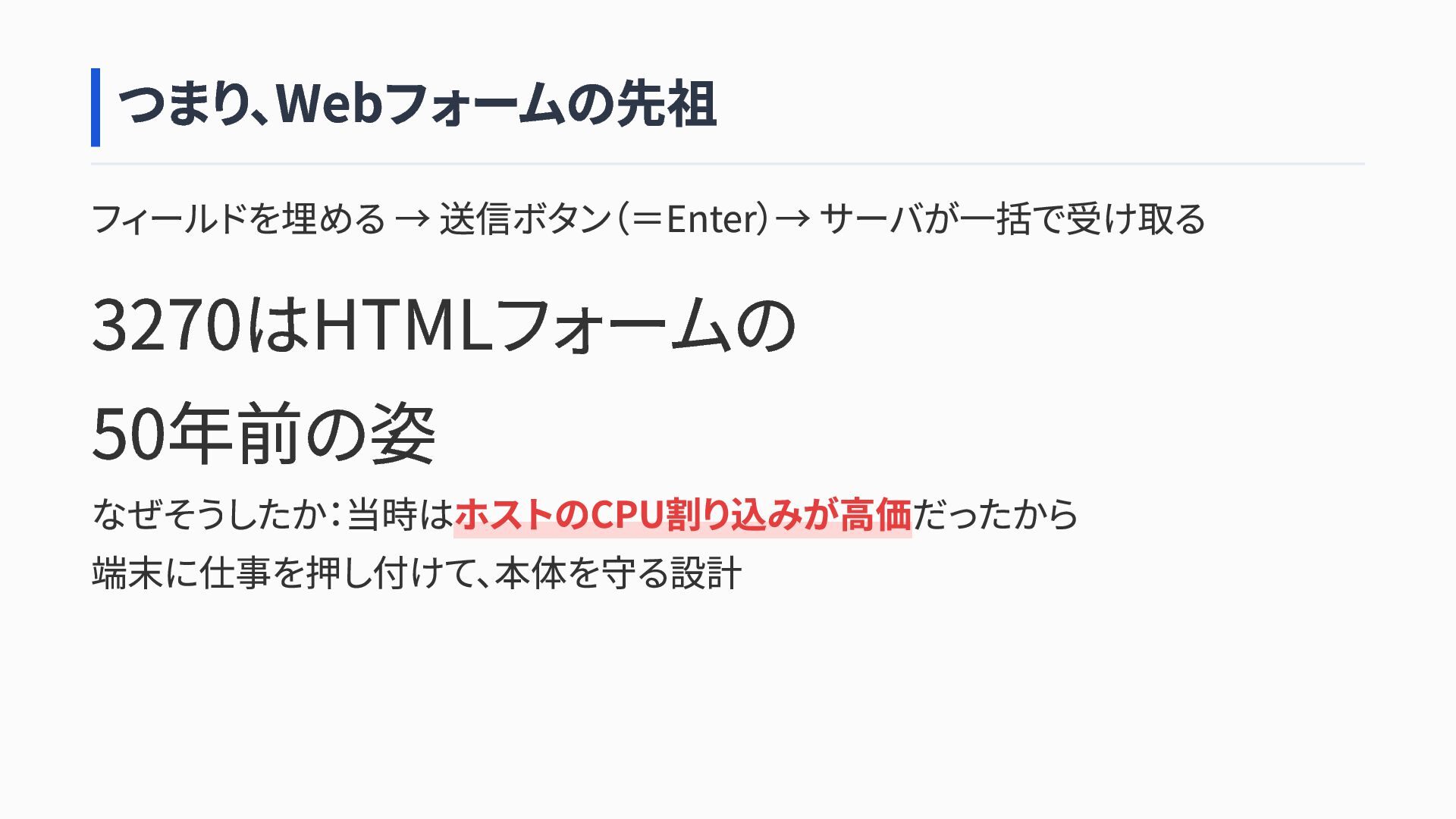

8. つまり、Webフォームの先祖 フィールドを埋める → 送信ボタン（＝Enter）→ サーバが一括で受け取る 3270はHTMLフォームの 50年前の姿 なぜそうしたか：当時はホストのCPU割り込みが高価だったから 端末に仕事を押し付けて、本体を守る設計

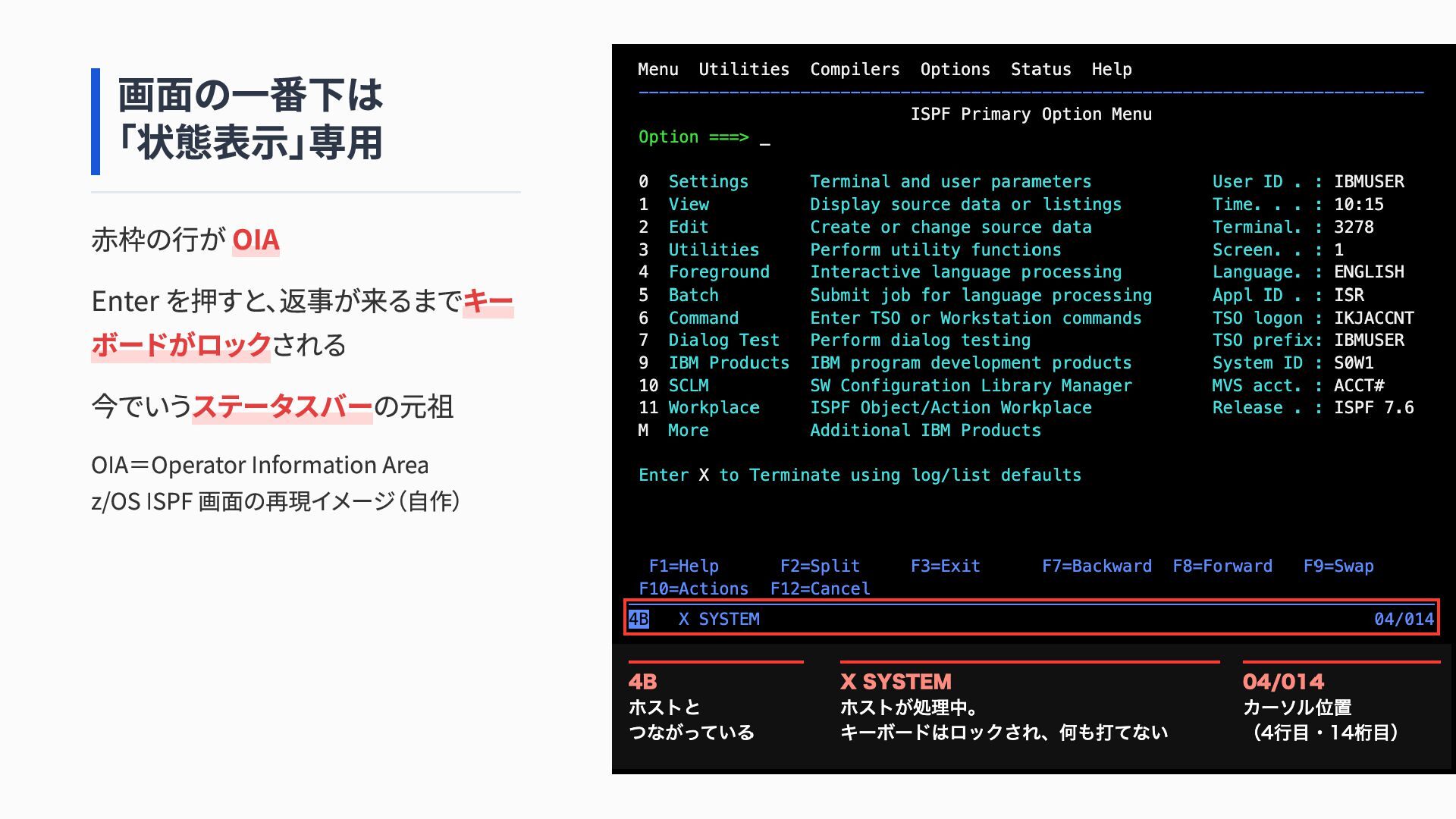

9. 画面の一番下は 「状態表示」専用 赤枠の行が OIA Enter を押すと、返事が来るまでキー ボードがロックされる 今でいうステータスバーの元祖 OIA＝Operator Information Area z/OS ISPF 画面の再現イメージ（自作）

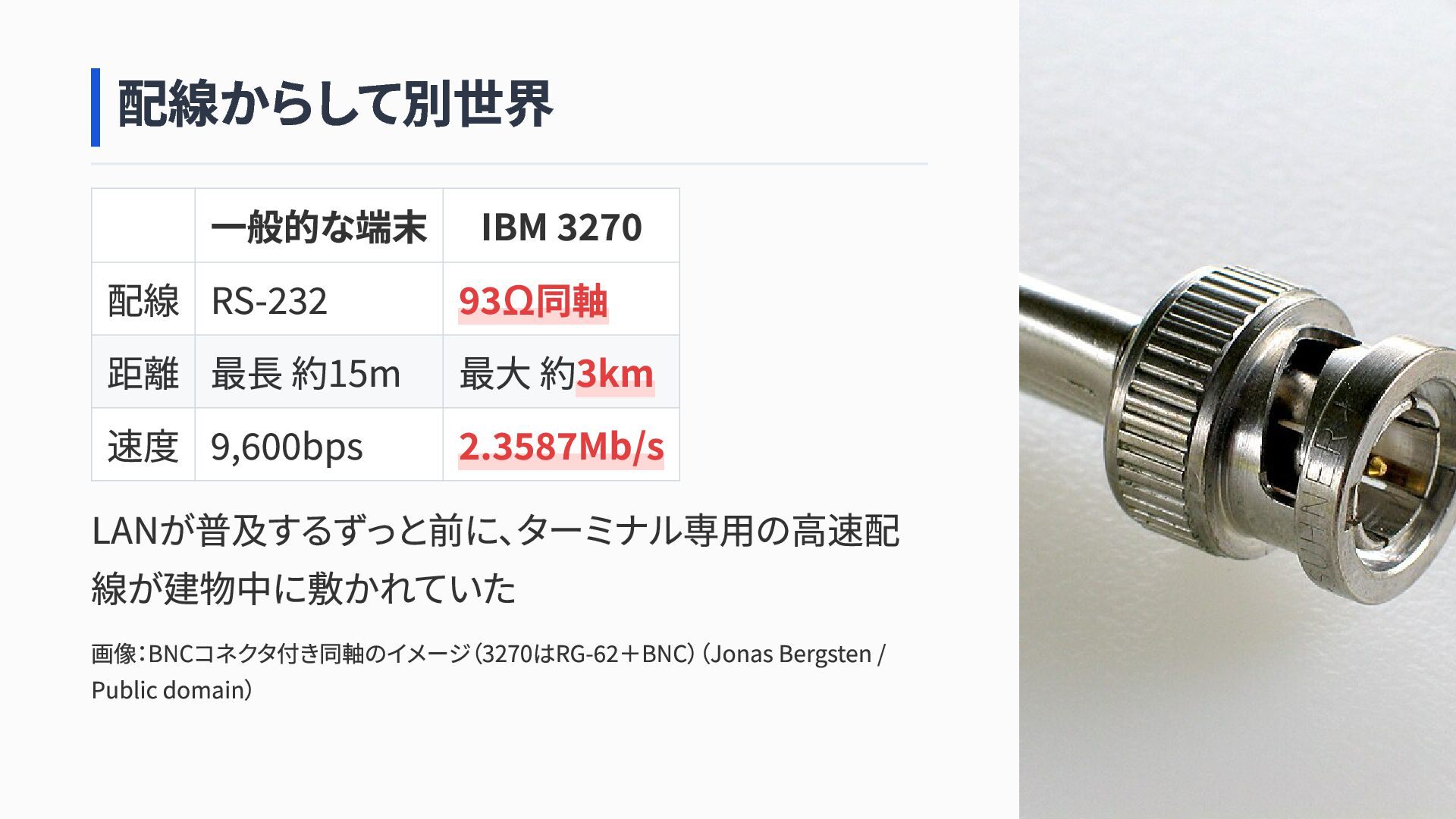

10. 配線からして別世界 一般的な端末 IBM 3270 配線 RS-232 93Ω同軸 距離 最長 約15m 最大 約3km 速度 9,600bps 2.3587Mb/s LANが普及するずっと前に、ターミナル専用の高速配 線が建物中に敷かれていた 画像：BNCコネクタ付き同軸のイメージ（3270はRG-62＋BNC）（Jonas Bergsten / Public domain）

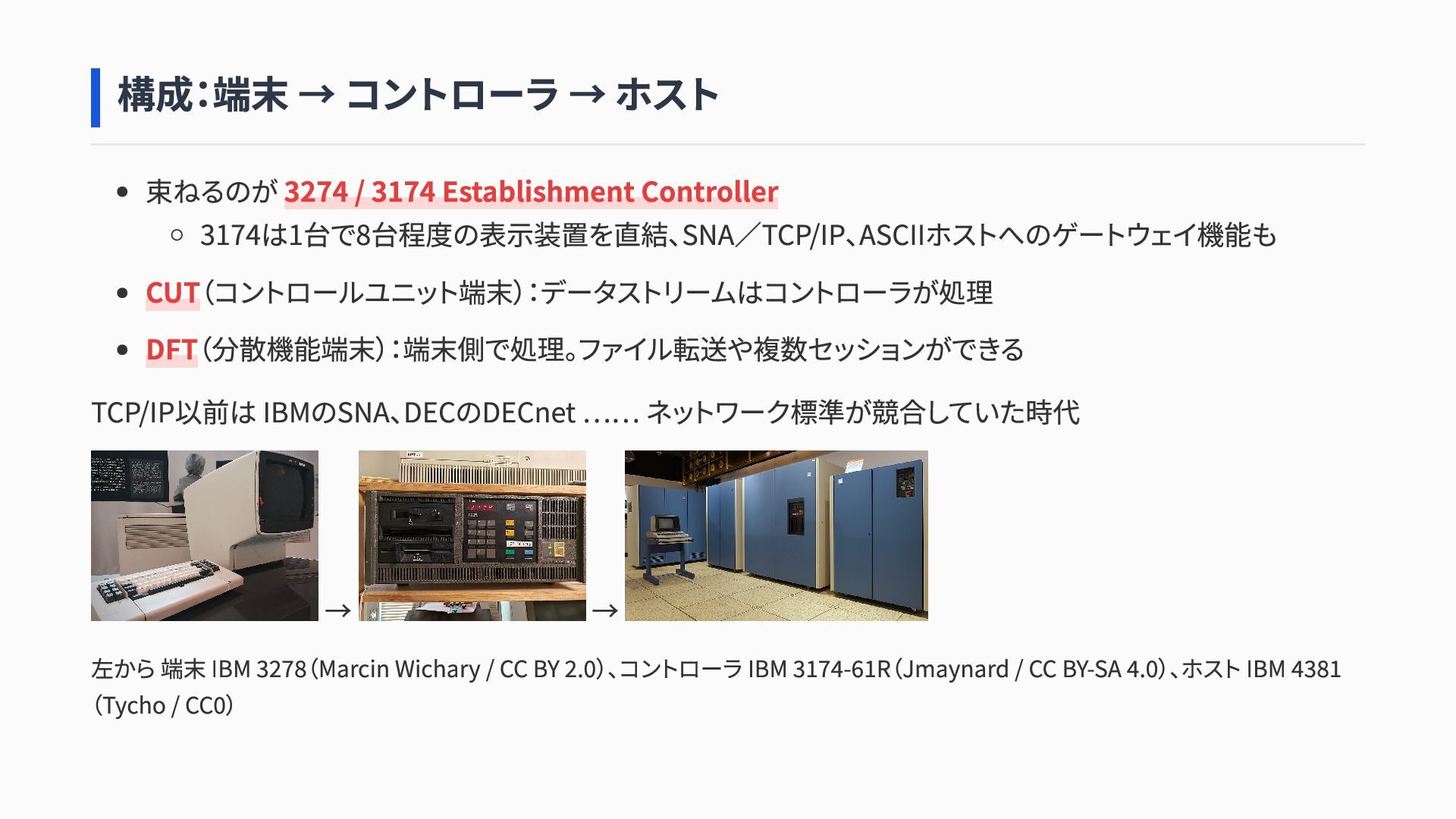

11. 構成：端末 → コントローラ → ホスト 束ねるのが 3274 / 3174 Establishment Controller 3174は1台で8台程度の表示装置を直結、SNA／TCP/IP、ASCIIホストへのゲートウェイ機能も CUT（コントロールユニット端末）：データストリームはコントローラが処理 DFT（分散機能端末）：端末側で処理。ファイル転送や複数セッションができる TCP/IP以前は IBMのSNA、DECのDECnet …… ネットワーク標準が競合していた時代 → → 左から 端末 IBM 3278（Marcin Wichary / CC BY 2.0）、コントローラ IBM 3174-61R（Jmaynard / CC BY-SA 4.0）、ホスト IBM 4381 （Tycho / CC0）

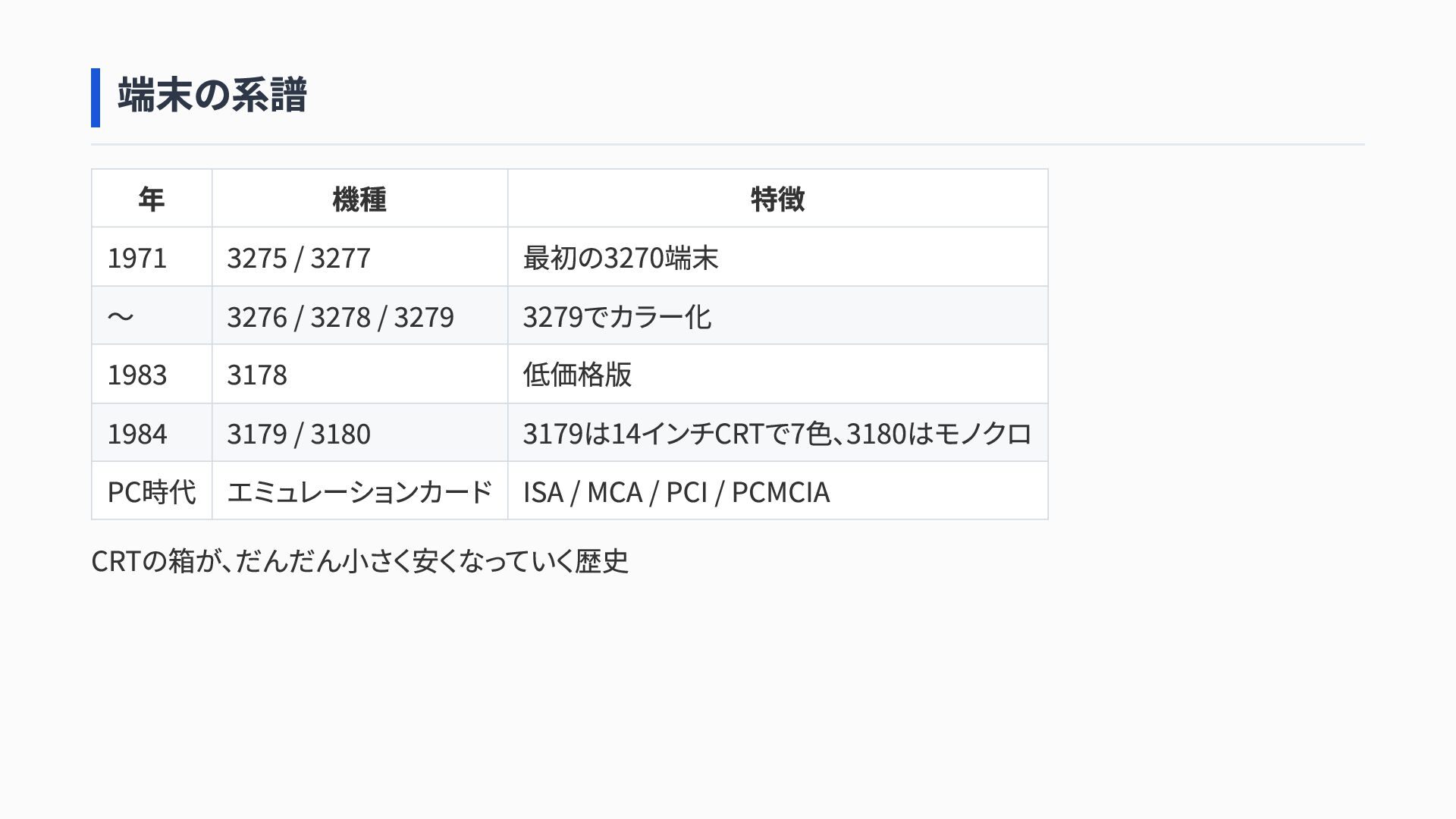

12. 端末の系譜 年 機種 特徴 1971 3275 / 3277 最初の3270端末 〜 3276 / 3278 / 3279 3279でカラー化 1983 3178 低価格版 1984 3179 / 3180 3179は14インチCRTで7色、3180はモノクロ PC時代 エミュレーションカード ISA / MCA / PCI / PCMCIA CRTの箱が、だんだん小さく安くなっていく歴史

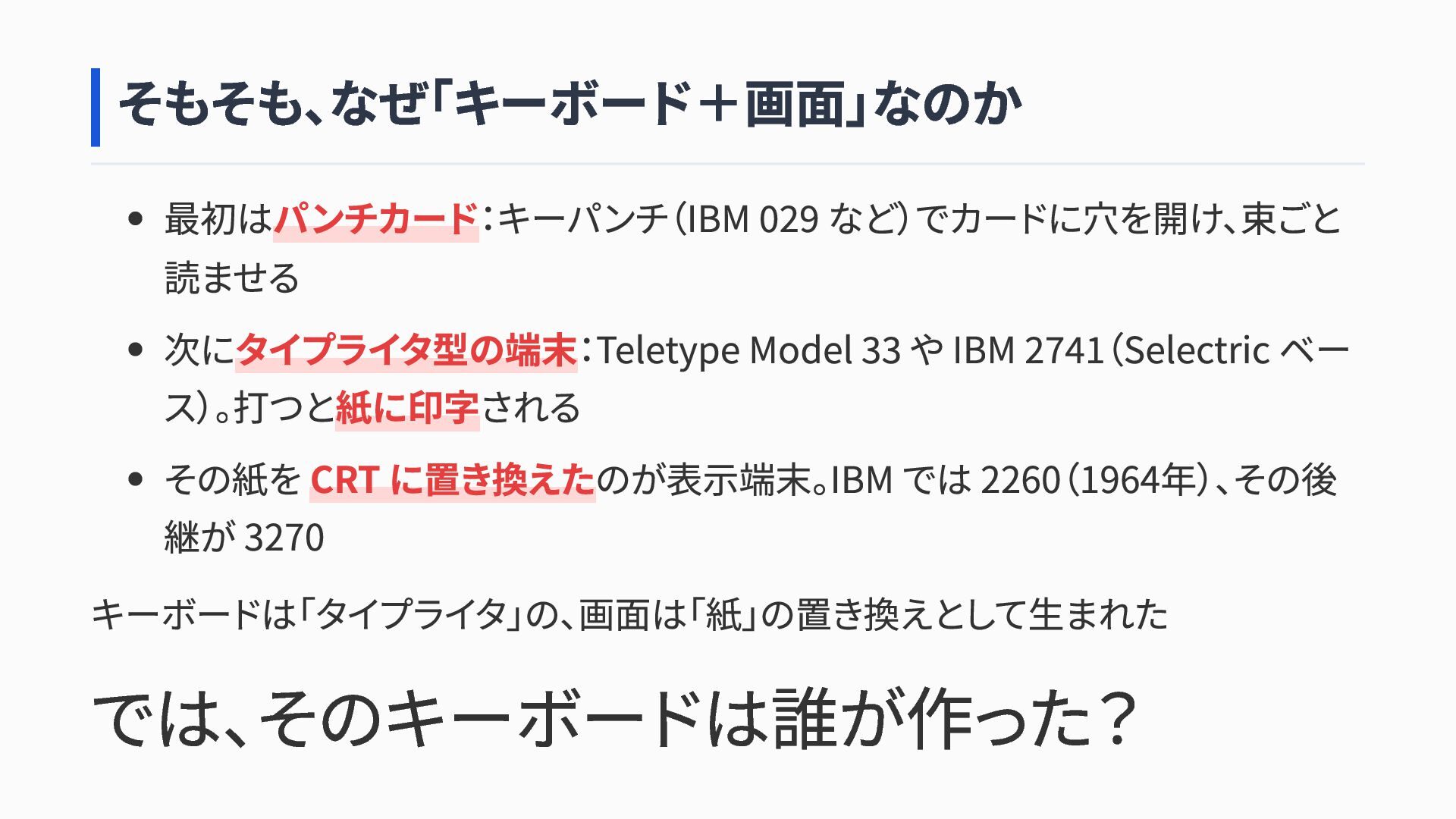

13. そもそも、なぜ「キーボード＋画面」なのか 最初はパンチカード：キーパンチ（IBM 029 など）でカードに穴を開け、束ごと 読ませる 次にタイプライタ型の端末：Teletype Model 33 や IBM 2741（Selectric ベー ス）。打つと紙に印字される その紙を CRT に置き換えたのが表示端末。IBM では 2260（1964年）、その後 継が 3270 キーボードは「タイプライタ」の、画面は「紙」の置き換えとして生まれた では、そのキーボードは誰が作った？

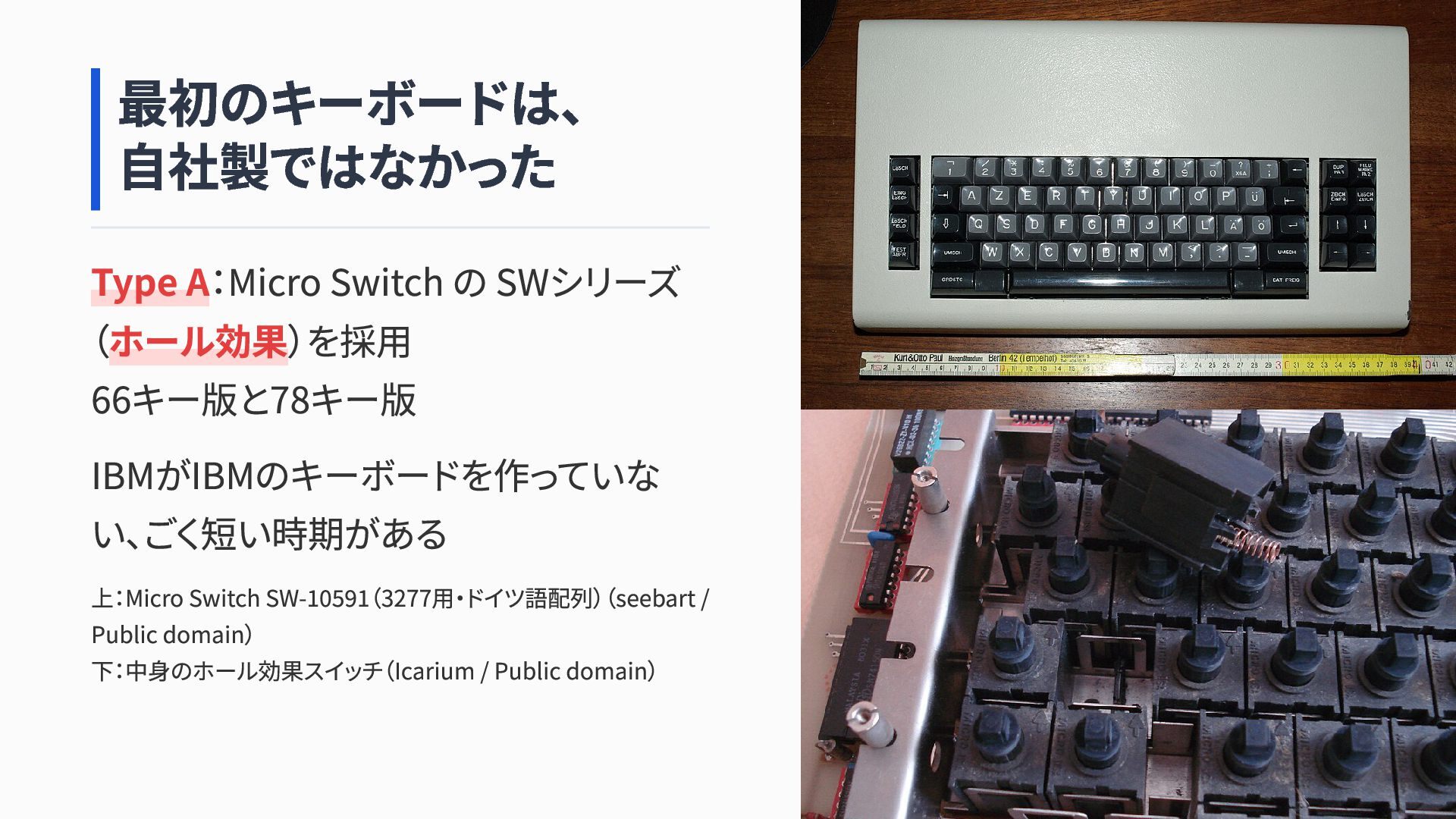

14. 最初のキーボードは、 自社製ではなかった Type A：Micro Switch の SWシリーズ （ホール効果）を採用 66キー版と78キー版 IBMがIBMのキーボードを作っていな い、ごく短い時期がある 上：Micro Switch SW-10591（3277用・ドイツ語配列）（seebart / Public domain） 下：中身のホール効果スイッチ（Icarium / Public domain）

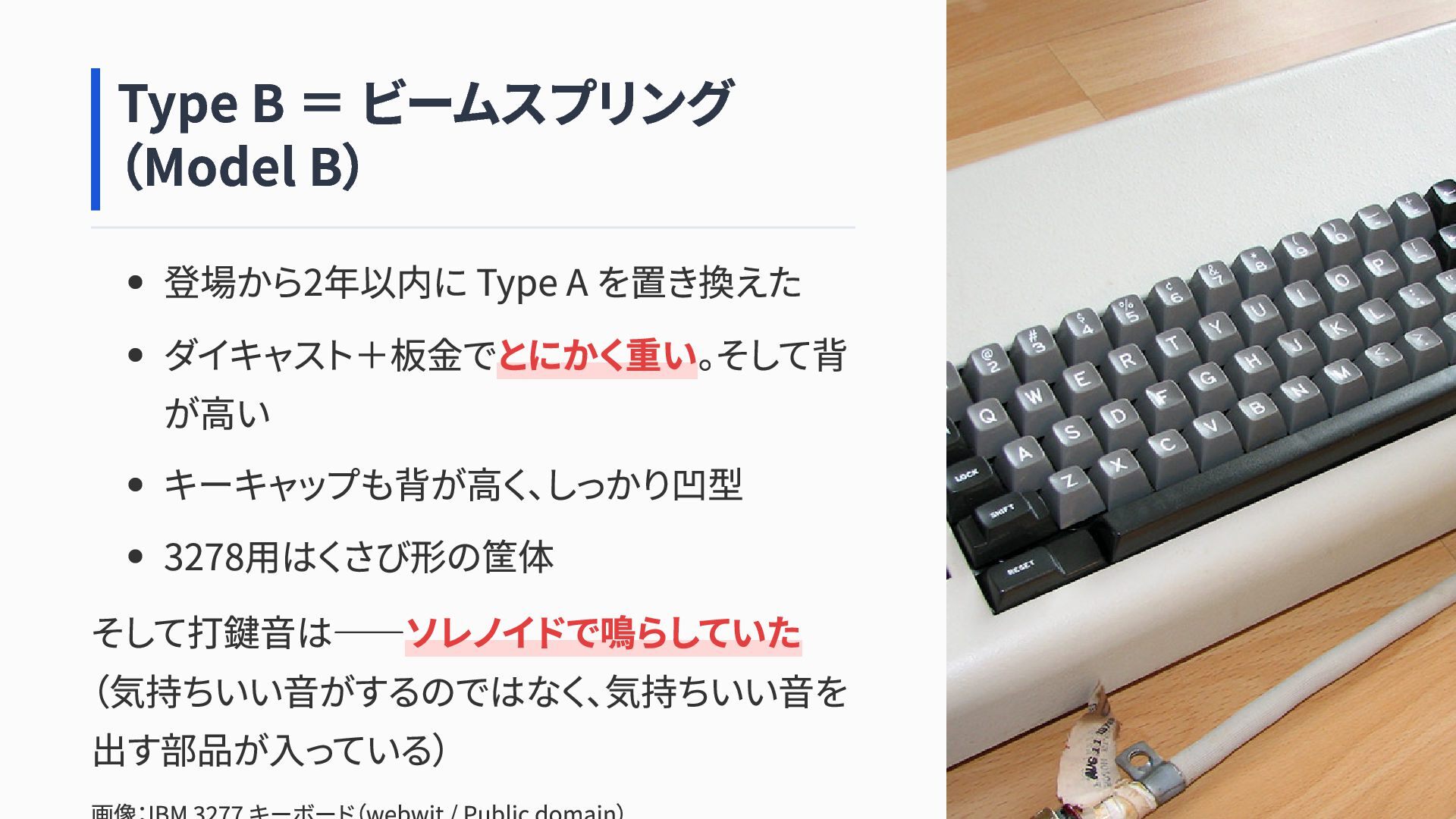

15. Type B ＝ ビームスプリング （Model B） 登場から2年以内に Type A を置き換えた ダイキャスト＋板金でとにかく重い。そして背 が高い キーキャップも背が高く、しっかり凹型 3278用はくさび形の筐体 そして打鍵音は――ソレノイドで鳴らしていた （気持ちいい音がするのではなく、気持ちいい音を 出す部品が入っている）

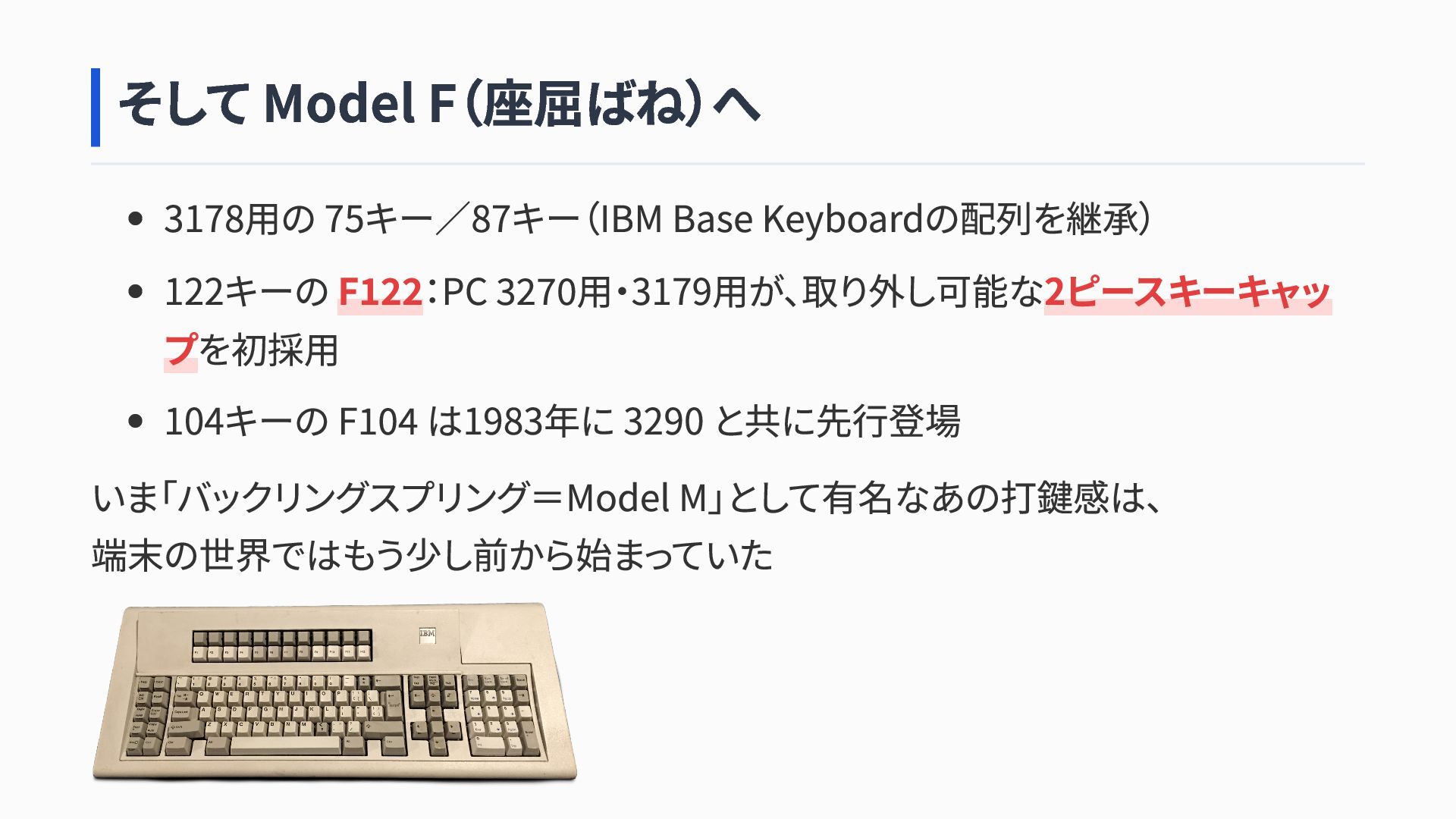

16. そして Model F（座屈ばね）へ 3178用の 75キー／87キー（IBM Base Keyboardの配列を継承） 122キーの F122：PC 3270用・3179用が、取り外し可能な2ピースキーキャッ プを初採用 104キーの F104 は1983年に 3290 と共に先行登場 いま「バックリングスプリング＝Model M」として有名なあの打鍵感は、 端末の世界ではもう少し前から始まっていた

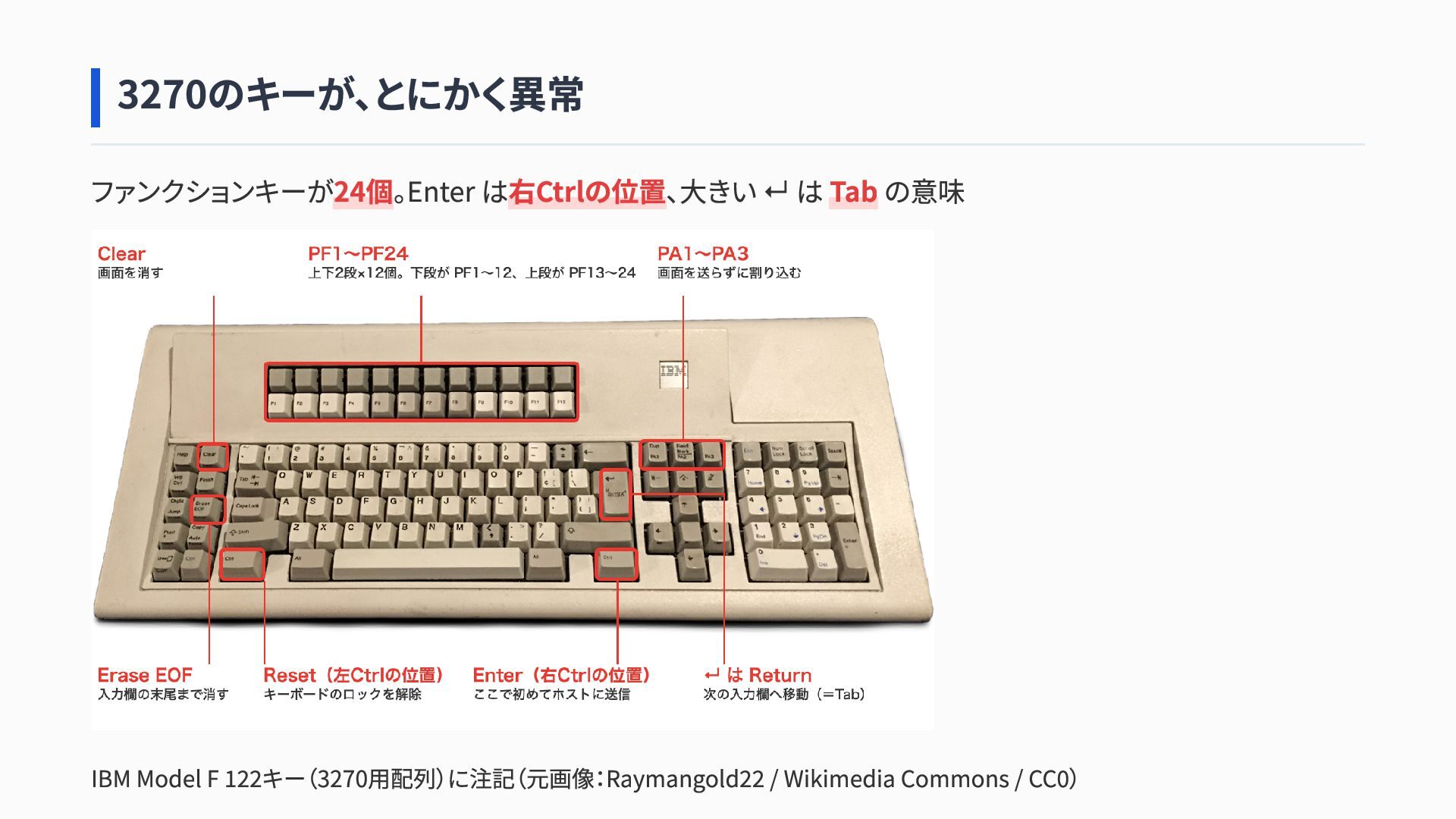

17. 3270のキーが、とにかく異常 ファンクションキーが24個。Enter は右Ctrlの位置、大きい ↵ は Tab の意味 IBM Model F 122キー（3270用配列）に注記（元画像：Raymangold22 / Wikimedia Commons / CC0）

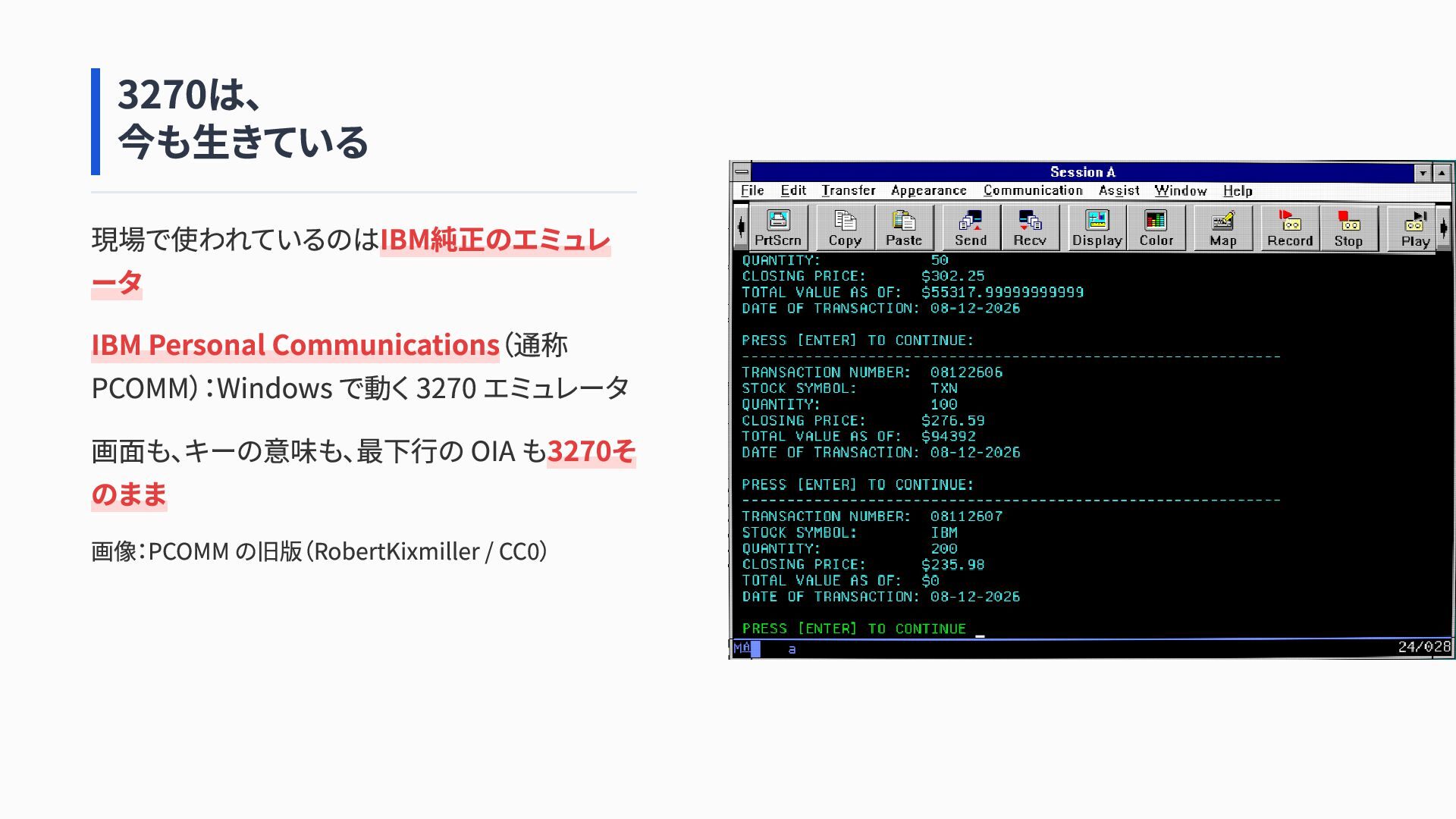

18. 3270は、 今も生きている 現場で使われているのはIBM純正のエミュレ ータ IBM Personal Communications（通称 PCOMM）：Windows で動く3270 エミュレータ 画面も、キーの意味も、最下行の OIA も3270そ のまま 画像：PCOMM の旧版（RobertKixmiller / CC0）

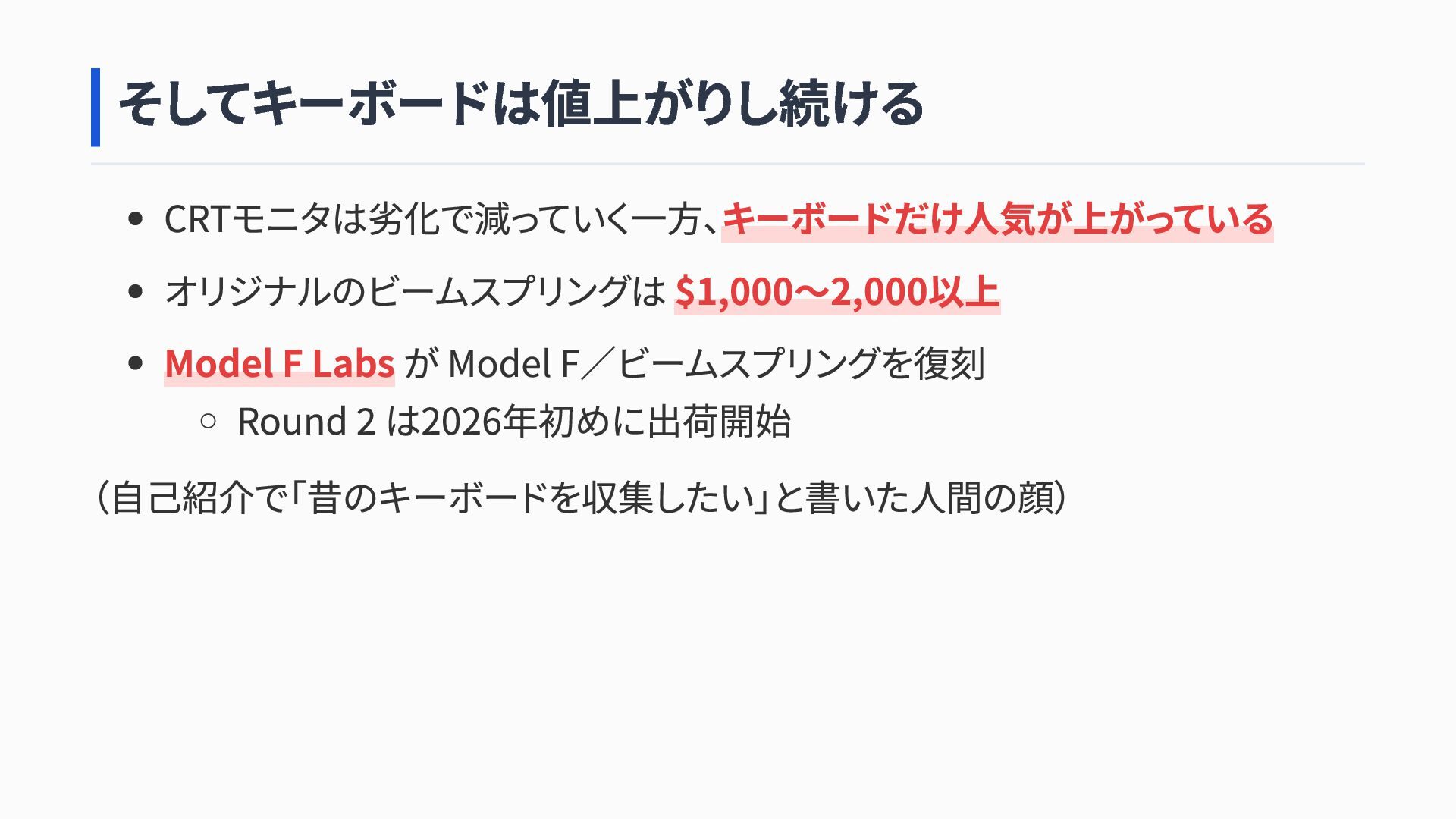

19. そしてキーボードは値上がりし続ける CRTモニタは劣化で減っていく一方、キーボードだけ人気が上がっている オリジナルのビームスプリングは $1,000〜2,000以上 Model F Labs が Model F／ビームスプリングを復刻 Round 2 は2026年初めに出荷開始 （自己紹介で「昔のキーボードを収集したい」と書いた人間の顔）

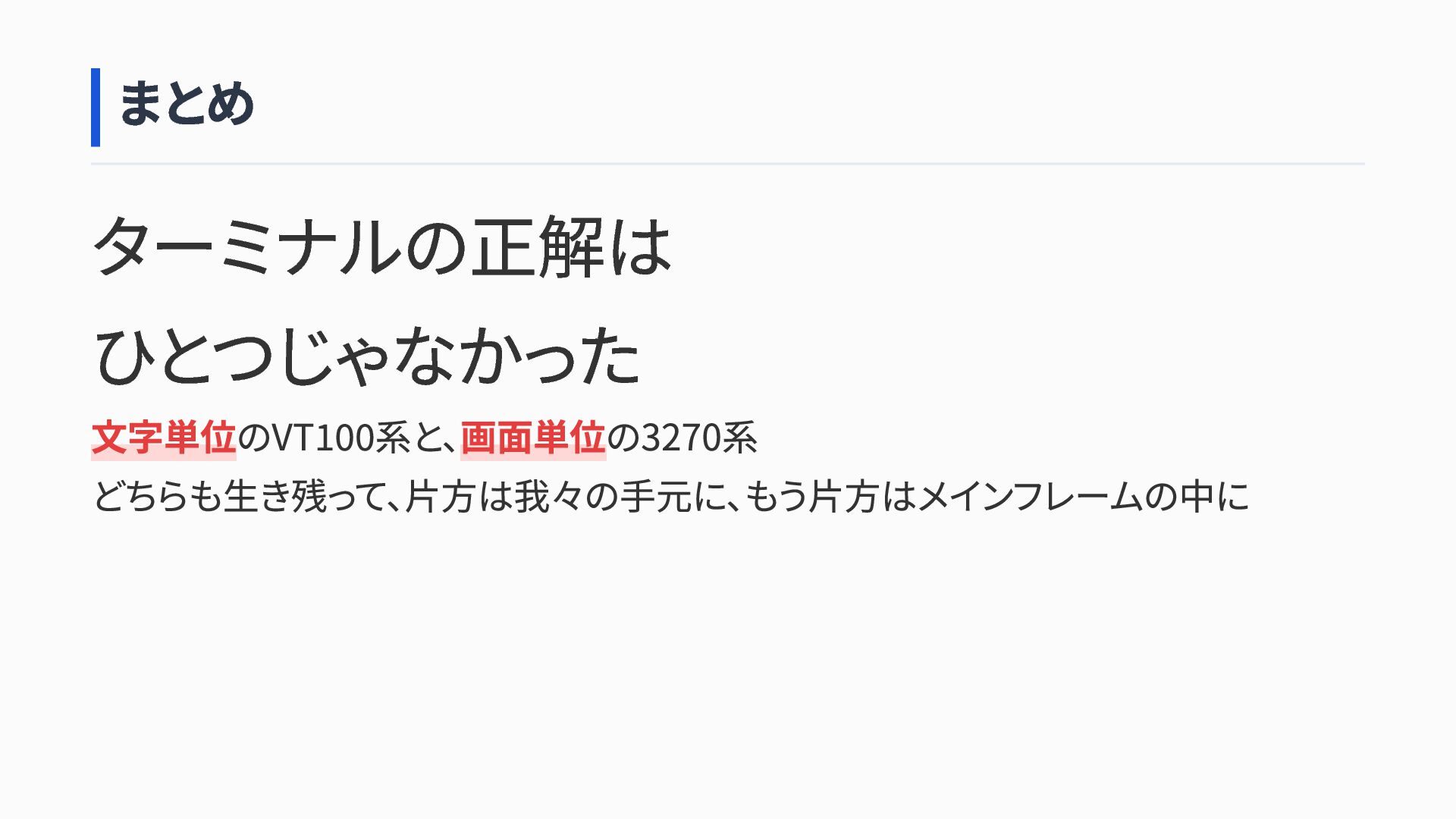

20. まとめ ターミナルの正解は ひとつじゃなかった 文字単位のVT100系と、画面単位の3270系 どちらも生き残って、片方は我々の手元に、もう片方はメインフレームの中に

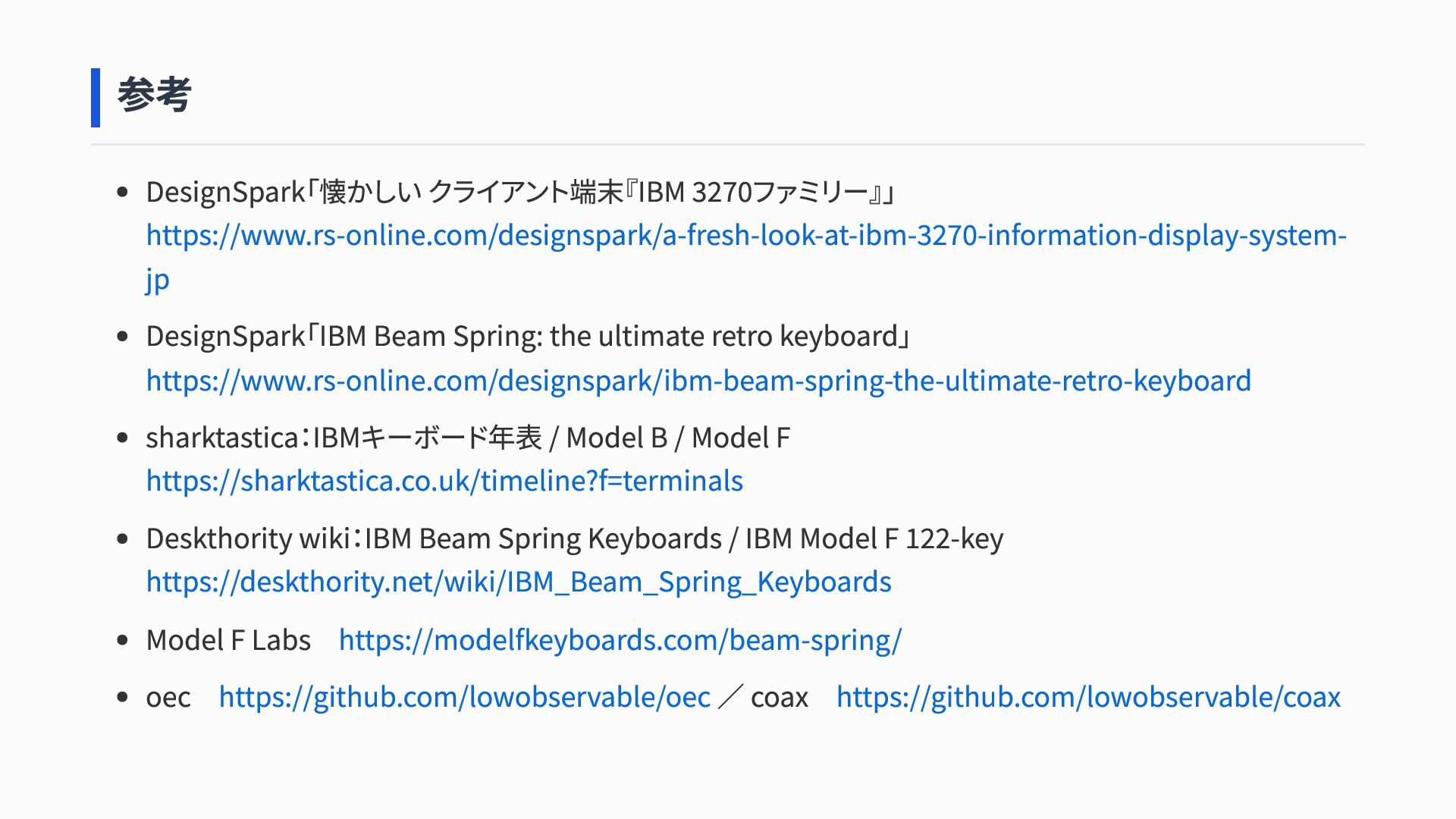

21. 参考 DesignSpark「懐かしい クライアント端末『IBM 3270ファミリー』」 https://www.rs-online.com/designspark/a-fresh-look-at-ibm-3270-information-display-systemjp DesignSpark「IBM Beam Spring: the ultimate retro keyboard」 https://www.rs-online.com/designspark/ibm-beam-spring-the-ultimate-retro-keyboard sharktastica：IBMキーボード年表 / Model B / Model F https://sharktastica.co.uk/timeline?f=terminals Deskthority wiki：IBM Beam Spring Keyboards / IBM Model F 122-key https://deskthority.net/wiki/IBM_Beam_Spring_Keyboards Model F Labs https://modelfkeyboards.com/beam-spring/ oec https://github.com/lowobservable/oec ／ coax https://github.com/lowobservable/coax
