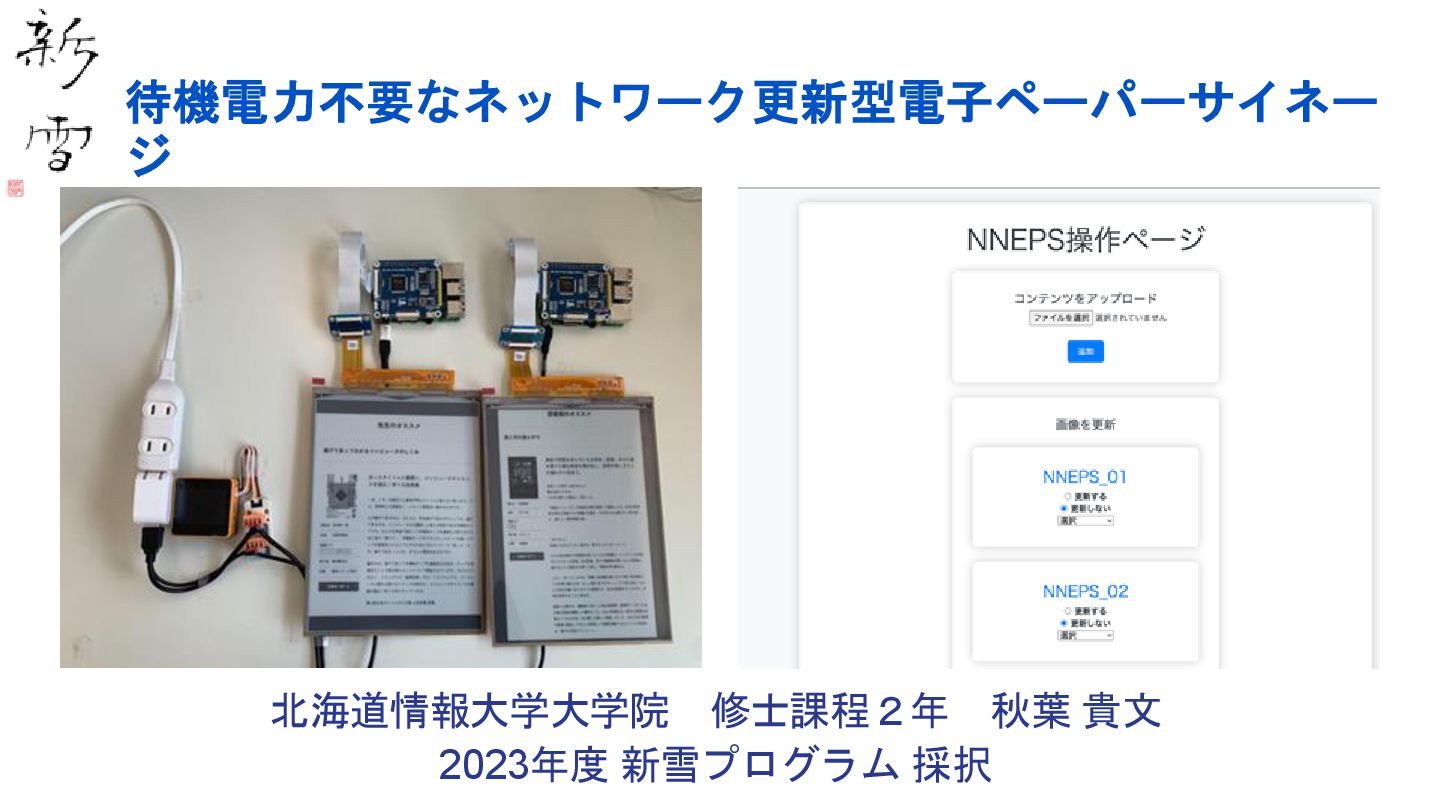

1. 待機電力不要なネットワーク更新型電子ペーパーサイネー ジ 北海道情報大学大学院 修士課程２年 秋葉 貴文 2023年度 新雪プログラム 採択
2. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ 自己紹介 秋葉 貴文（あきば たかふみ） - 大学院 修士2年 - 湯村研究室 - 2023年度 新雪プログラム 採択 - 学部4年生の時に取り組む - 好きなもの - HHKB, Web開発, unison square garden ... 締め切り駆動開発は苦手です 2

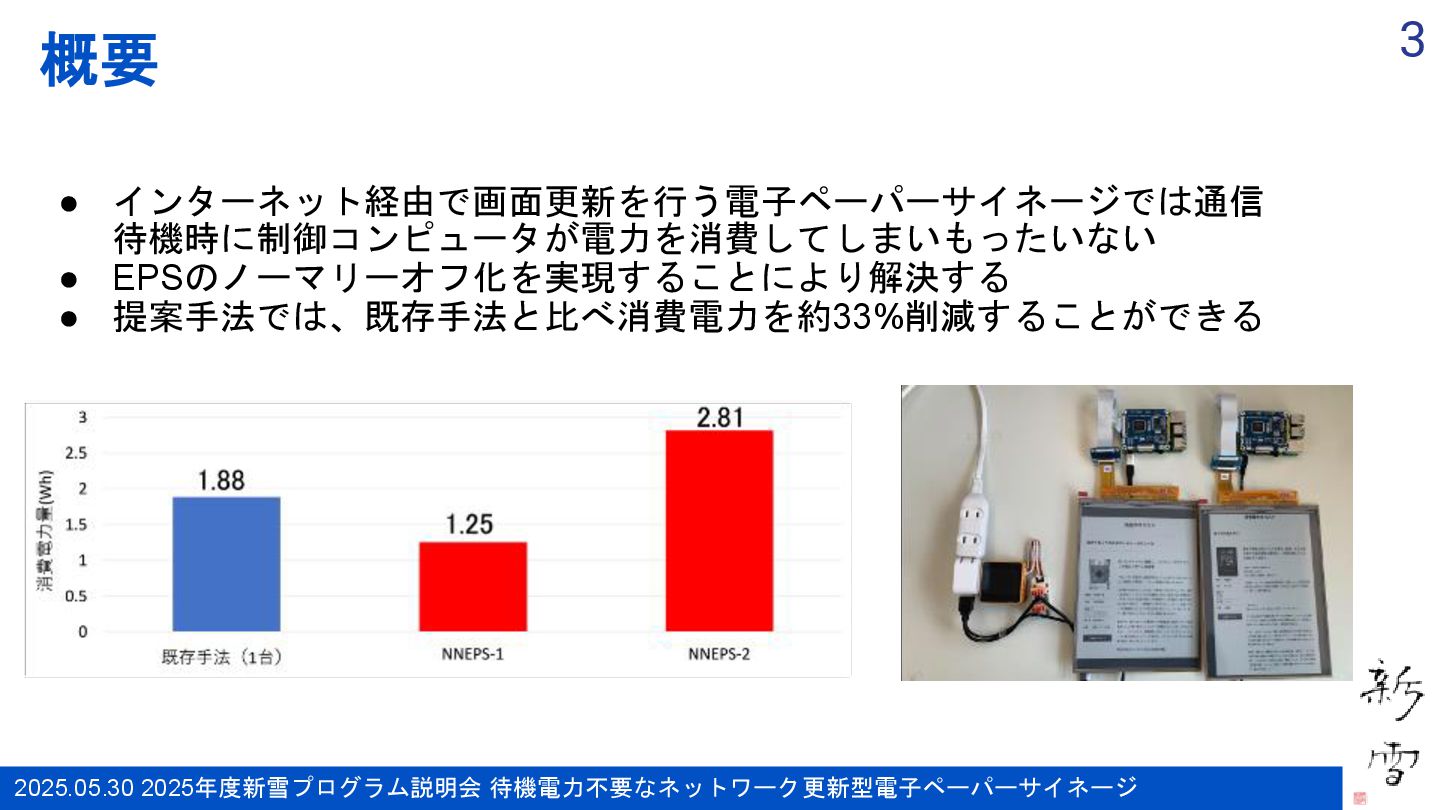

3. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ 概要 • インターネット経由で画面更新を行う電子ペーパーサイネージでは通信 待機時に制御コンピュータが電力を消費してしまいもったいない • EPSのノーマリーオフ化を実現することにより解決する • 提案手法では、既存手法と比べ消費電力を約33%削減することができる 3

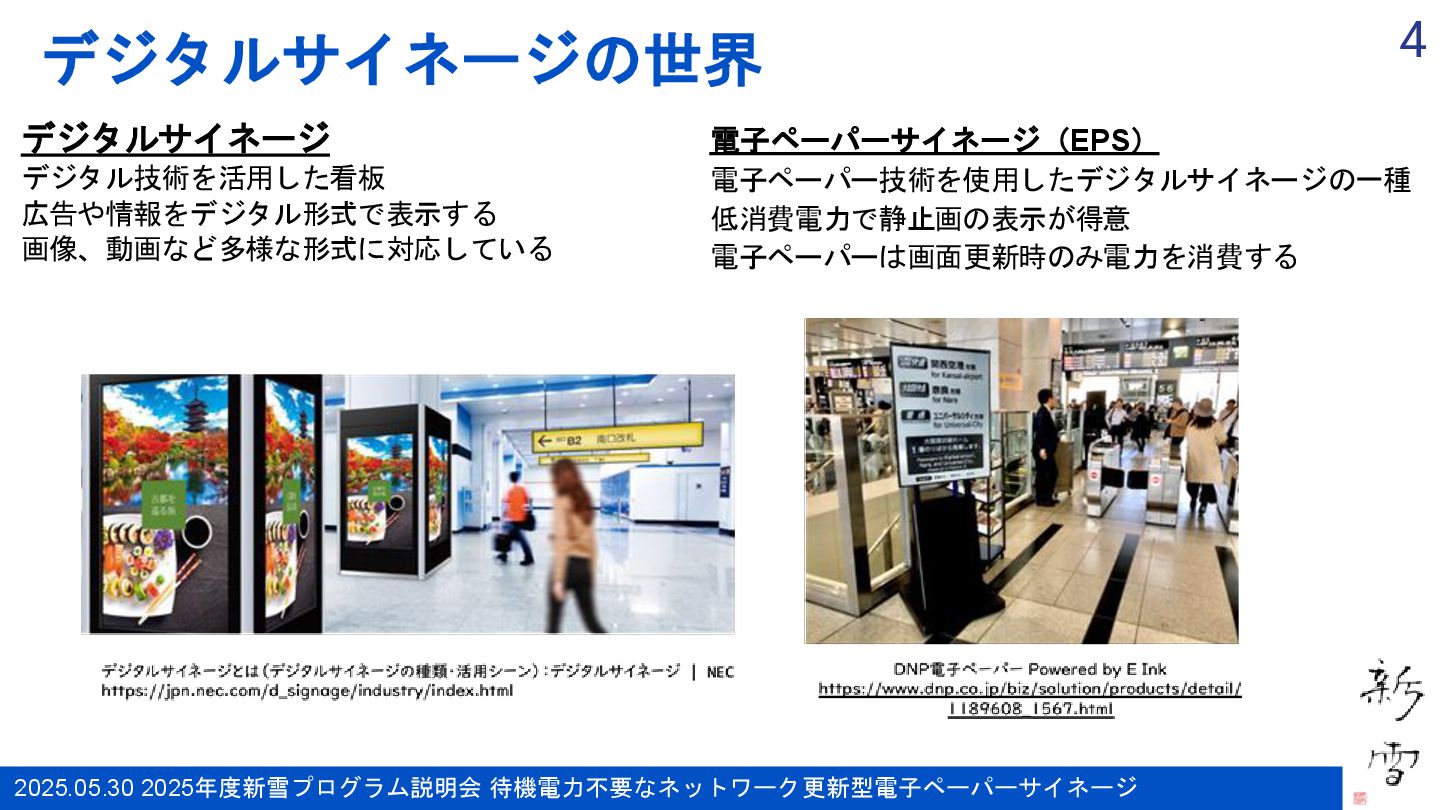

4. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ デジタルサイネージの世界 電子ペーパーサイネージ（EPS） 電子ペーパー技術を使用したデジタルサイネージの一種 低消費電力で静止画の表示が得意 電子ペーパーは画面更新時のみ電力を消費する 4 デジタルサイネージ デジタル技術を活用した看板 広告や情報をデジタル形式で表示する 画像、動画など多様な形式に対応している

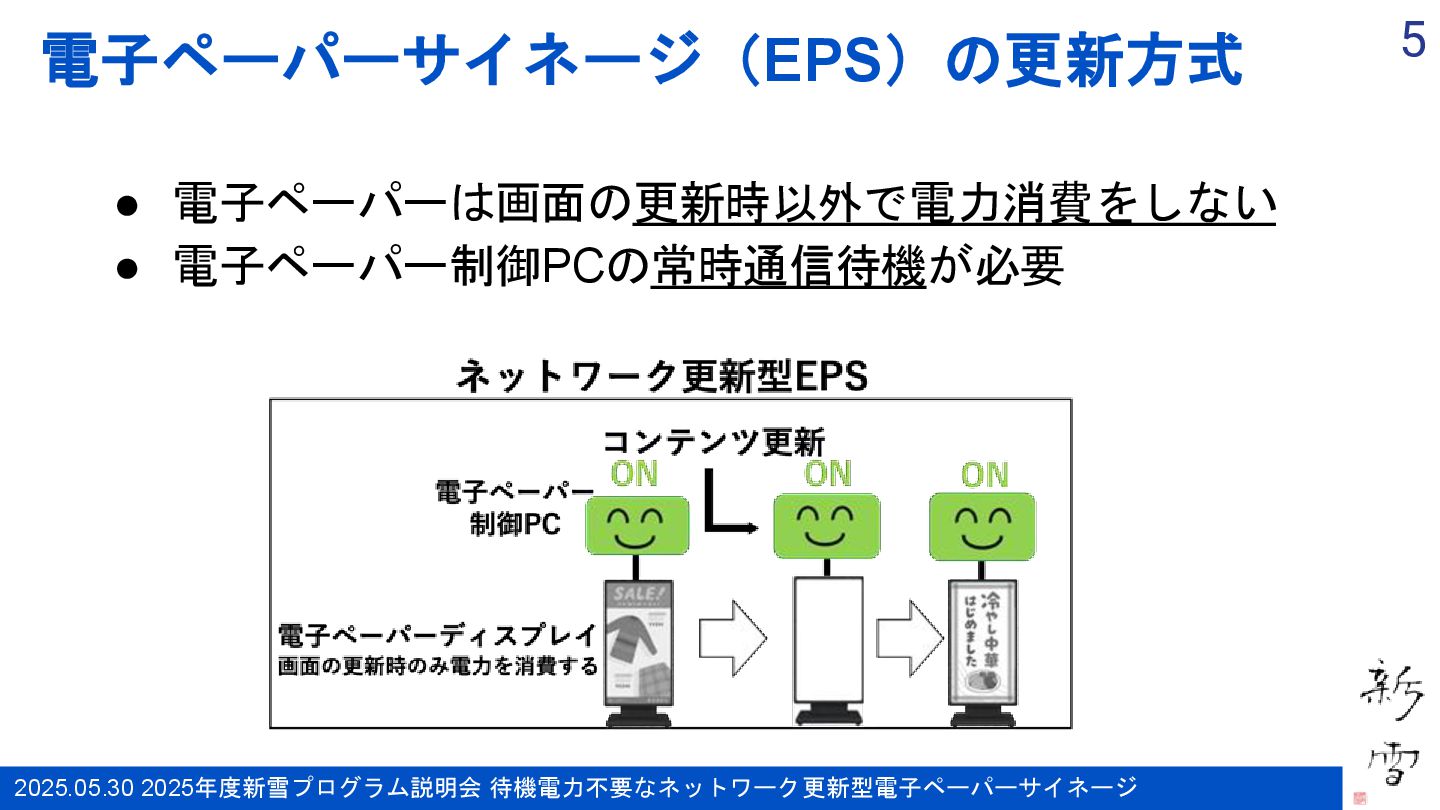

5. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ 電子ペーパーサイネージ（EPS）の更新方式 • 電子ペーパーは画面の更新時以外で電力消費をしない • 電子ペーパー制御PCの常時通信待機が必要 5

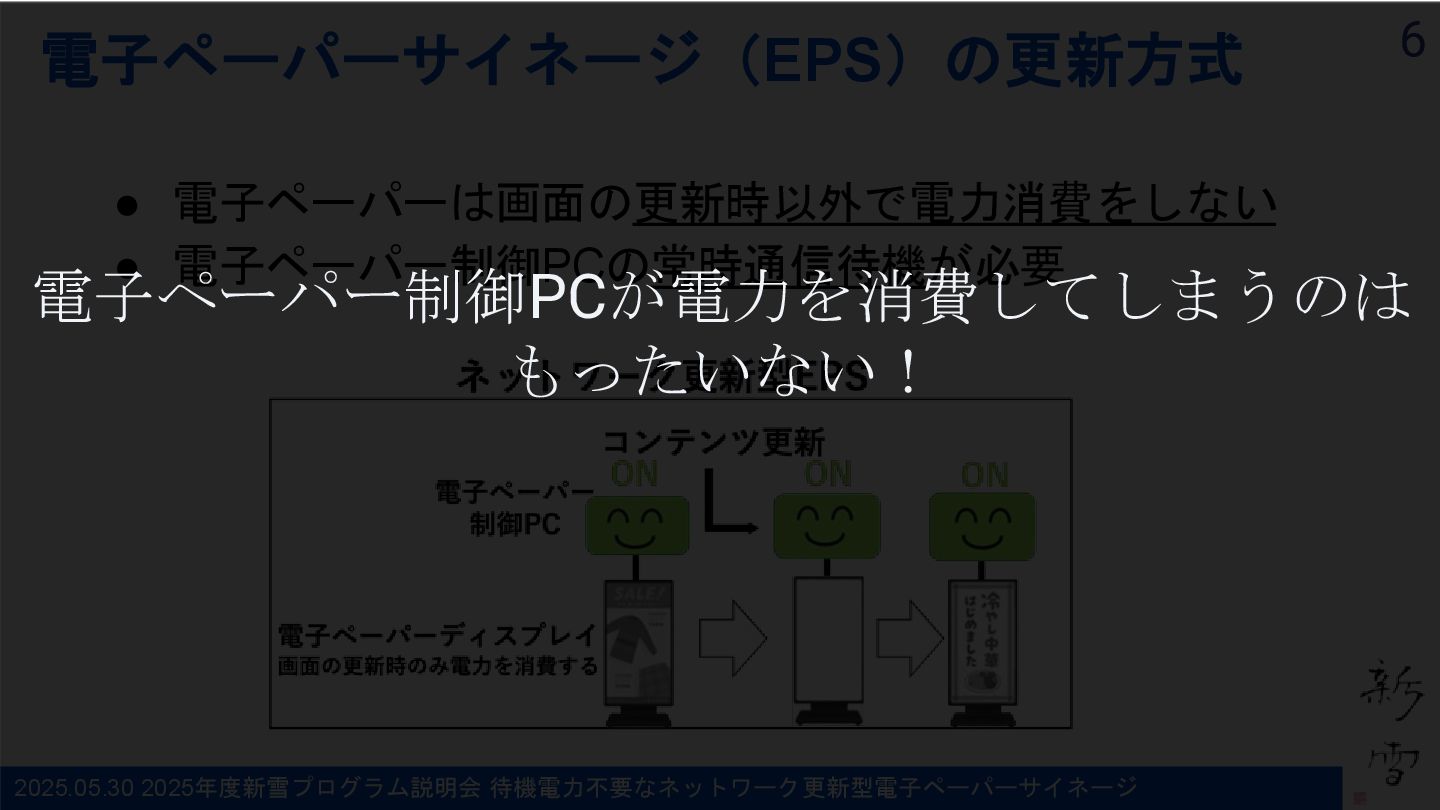

6. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ 電子ペーパーサイネージ（EPS）の更新方式 • 電子ペーパーは画面の更新時以外で電力消費をしない • 電子ペーパー制御PCの常時通信待機が必要 6 電子ペーパー制御PCが電力を消費してしまうのは もったいない！

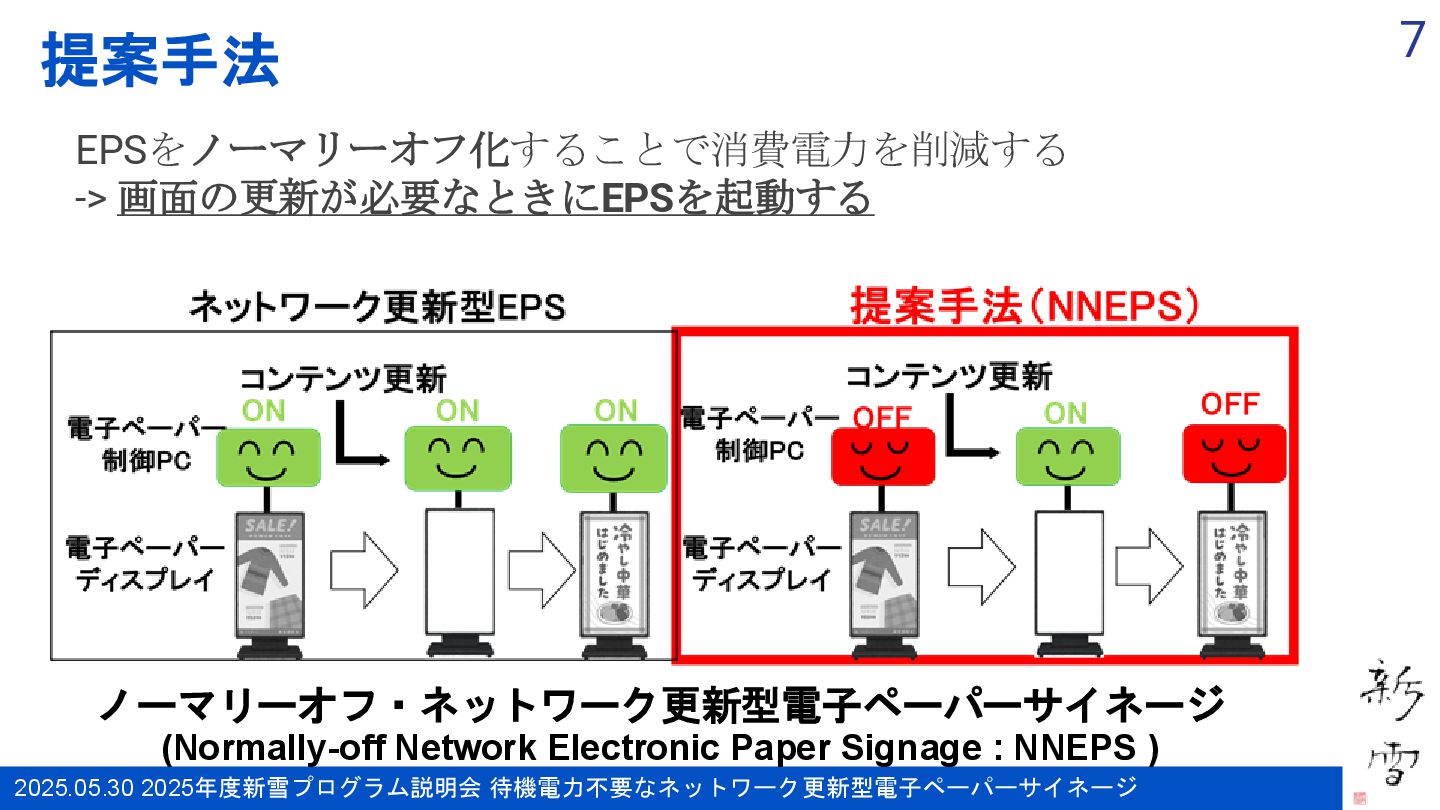

7. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ 提案手法 ノーマリーオフ・ネットワーク更新型電子ペーパーサイネージ (Normally-off Network Electronic Paper Signage : NNEPS ) 7 EPSをノーマリーオフ化することで消費電力を削減する -> 画面の更新が必要なときにEPSを起動する

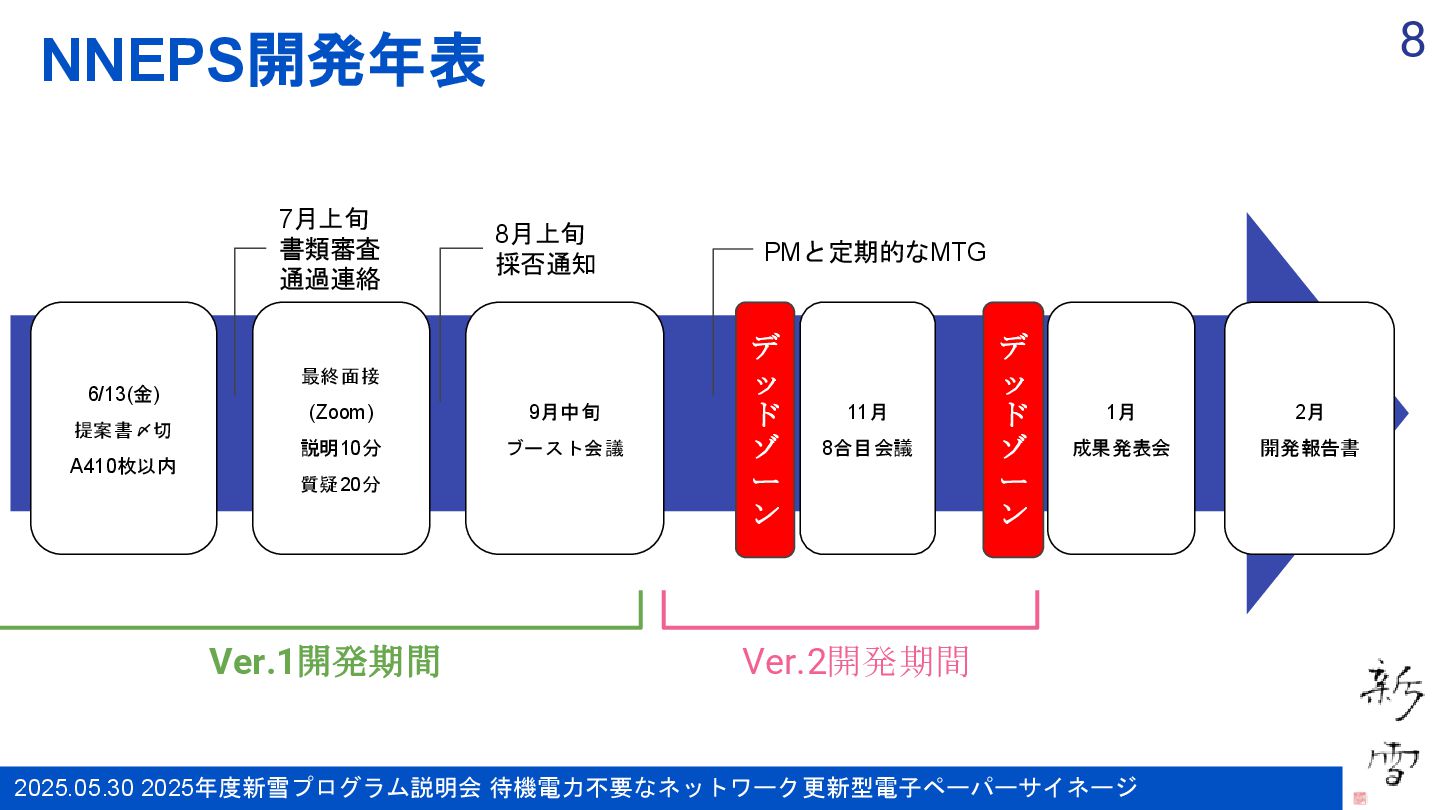

8. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ NNEPS開発年表 8 6/13(金) 提案書〆切 A410枚以内 最終面接 (Zoom) 説明10分 質疑20分 1月 成果発表会 11月 8合目会議 9月中旬 ブースト会議 PMと定期的なMTG 7月上旬 書類審査 通過連絡 8月上旬 採否通知 2月 開発報告書 デ ッ ド ゾ ー ン デ ッ ド ゾ ー ン Ver.1開発期間 Ver.2開発期間

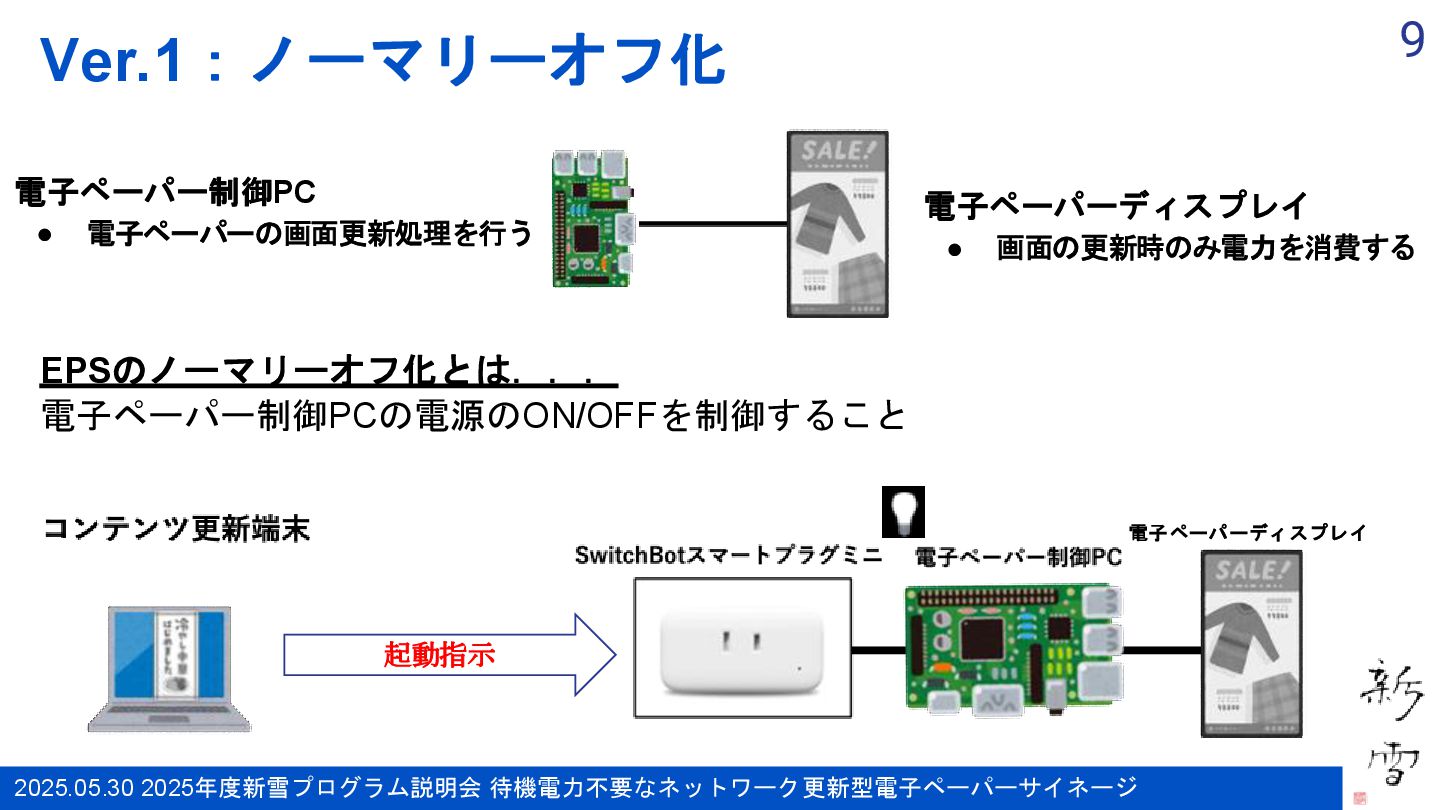

9. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ Ver.1：ノーマリーオフ化 EPSのノーマリーオフ化とは．．． 電子ペーパー制御PCの電源のON/OFFを制御すること 9 電子ペーパーディスプレイ • 画面の更新時のみ電力を消費する 電子ペーパー制御PC • 電子ペーパーの画面更新処理を行う 電子ペーパーディスプレイ 起動指示

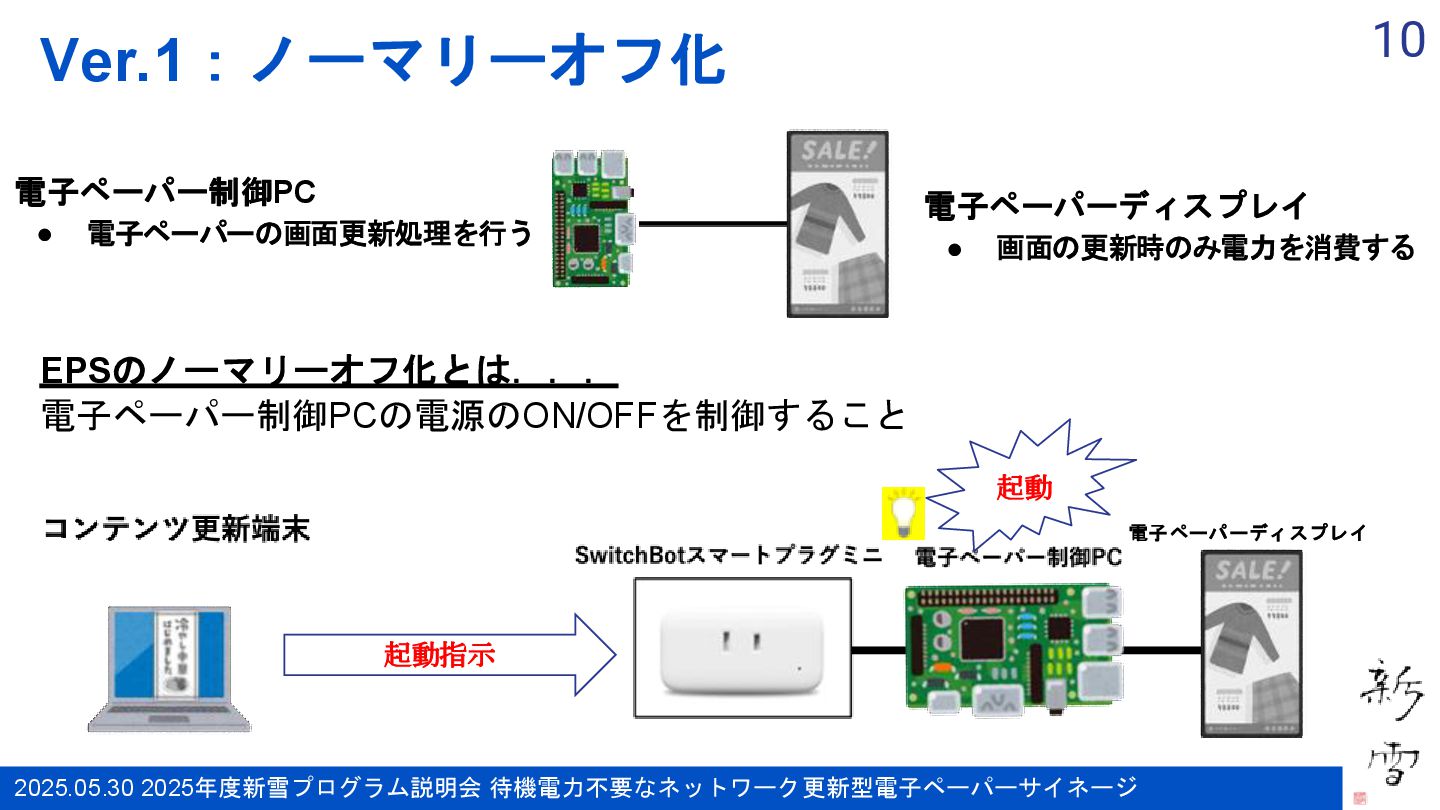

10. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ Ver.1：ノーマリーオフ化 EPSのノーマリーオフ化とは．．． 電子ペーパー制御PCの電源のON/OFFを制御すること 10 電子ペーパーディスプレイ • 画面の更新時のみ電力を消費する 電子ペーパー制御PC • 電子ペーパーの画面更新処理を行う 電子ペーパーディスプレイ 起動指示 起動

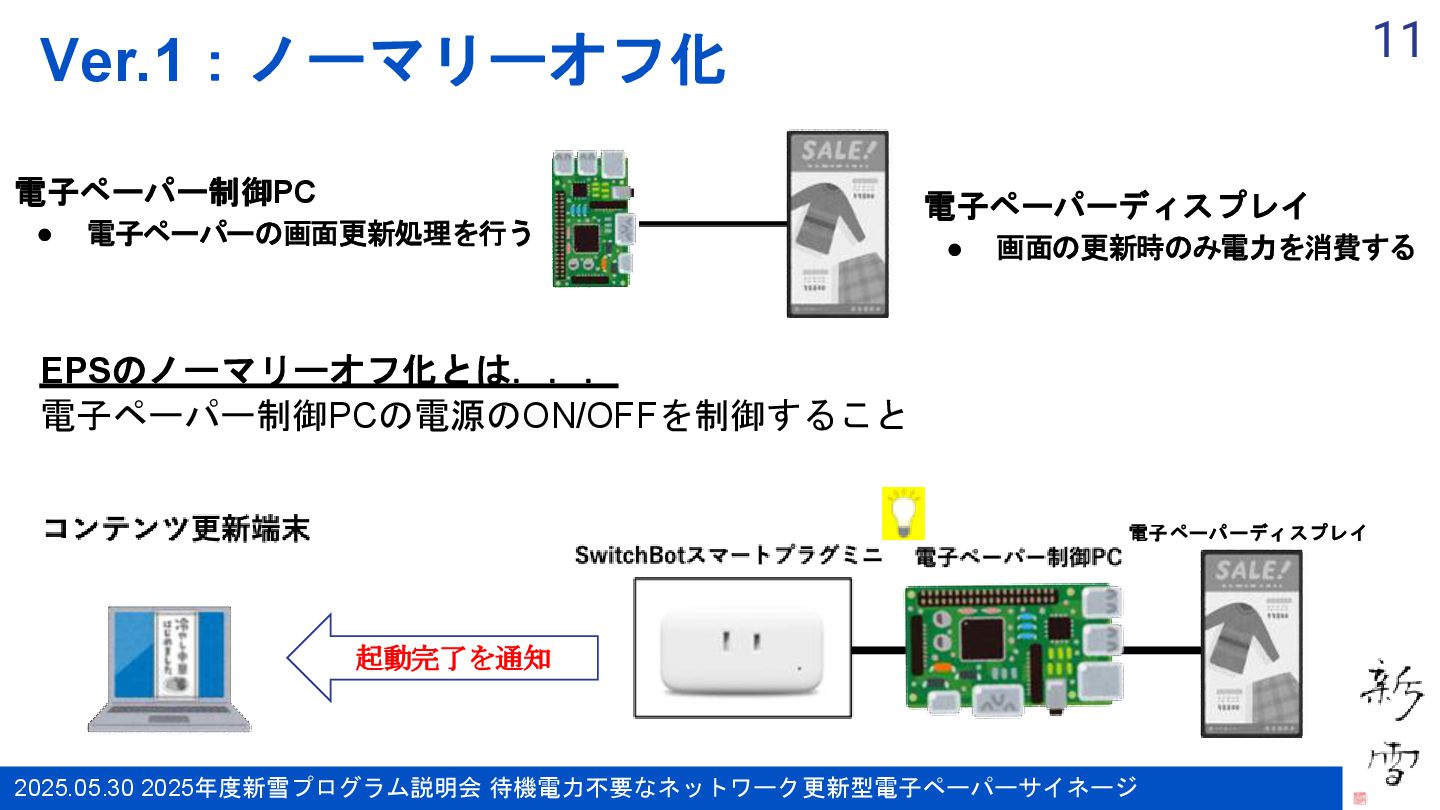

11. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ Ver.1：ノーマリーオフ化 EPSのノーマリーオフ化とは．．． 電子ペーパー制御PCの電源のON/OFFを制御すること 11 電子ペーパーディスプレイ • 画面の更新時のみ電力を消費する 電子ペーパー制御PC • 電子ペーパーの画面更新処理を行う 電子ペーパーディスプレイ 起動完了を通知
12. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ Ver.1：ノーマリーオフ化 EPSのノーマリーオフ化とは．．． 電子ペーパー制御PCの電源のON/OFFを制御すること 12 電子ペーパーディスプレイ • 画面の更新時のみ電力を消費する 電子ペーパー制御PC • 電子ペーパーの画面更新処理を行う 電子ペーパーディスプレイ 更新コンテンツ送信

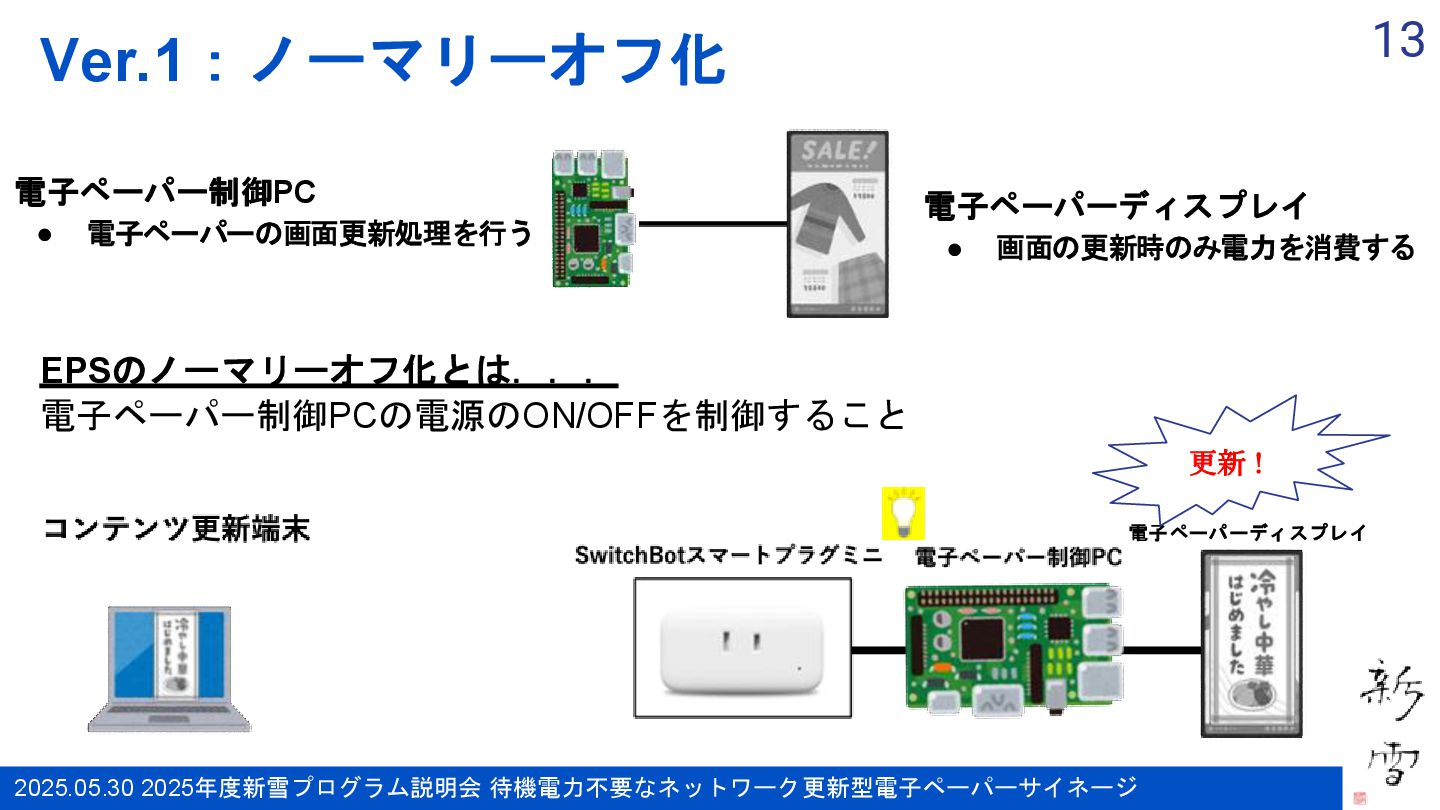

13. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ Ver.1：ノーマリーオフ化 EPSのノーマリーオフ化とは．．． 電子ペーパー制御PCの電源のON/OFFを制御すること 13 電子ペーパーディスプレイ • 画面の更新時のみ電力を消費する 電子ペーパー制御PC • 電子ペーパーの画面更新処理を行う 電子ペーパーディスプレイ 更新！

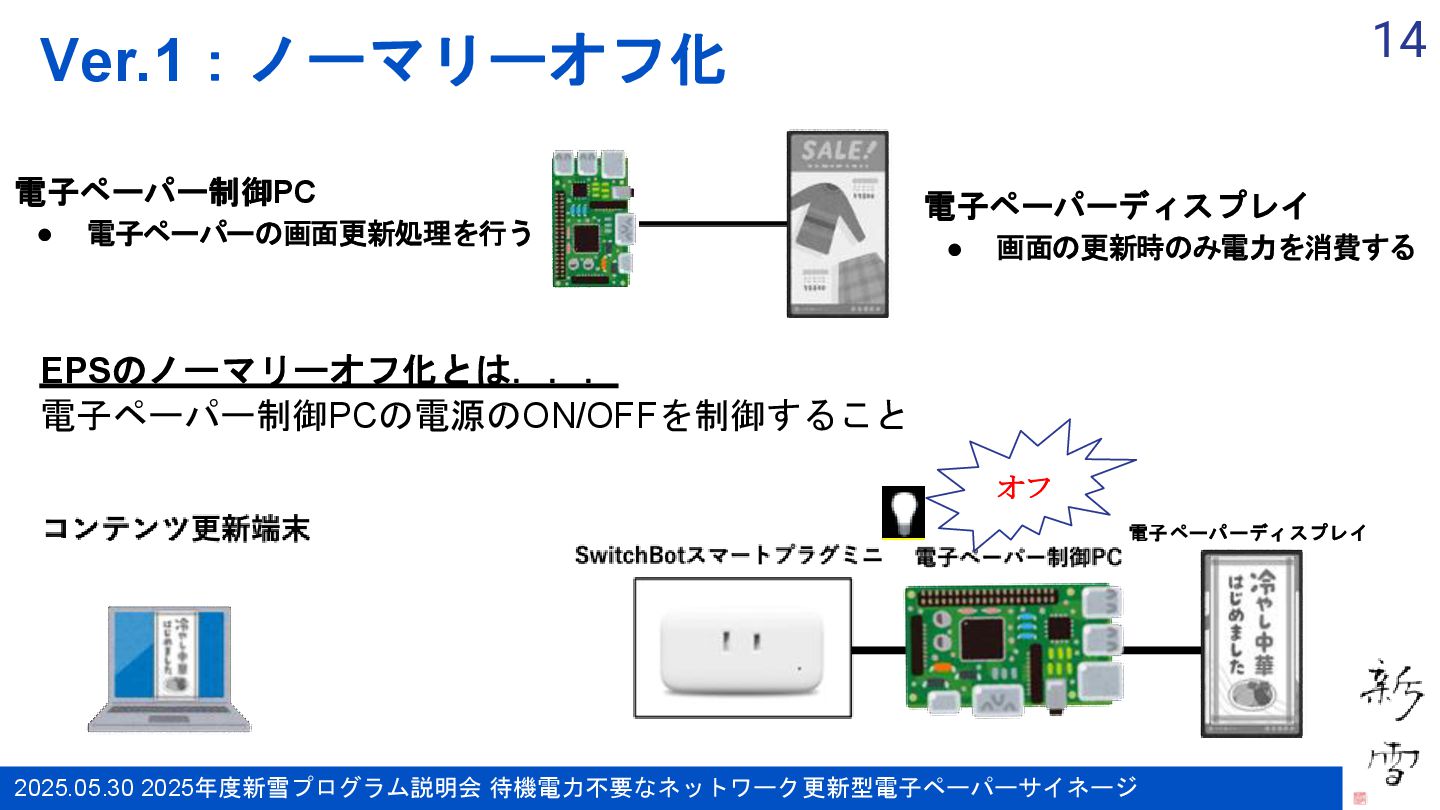

14. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ Ver.1：ノーマリーオフ化 EPSのノーマリーオフ化とは．．． 電子ペーパー制御PCの電源のON/OFFを制御すること 14 電子ペーパーディスプレイ • 画面の更新時のみ電力を消費する 電子ペーパー制御PC • 電子ペーパーの画面更新処理を行う 電子ペーパーディスプレイ オフ

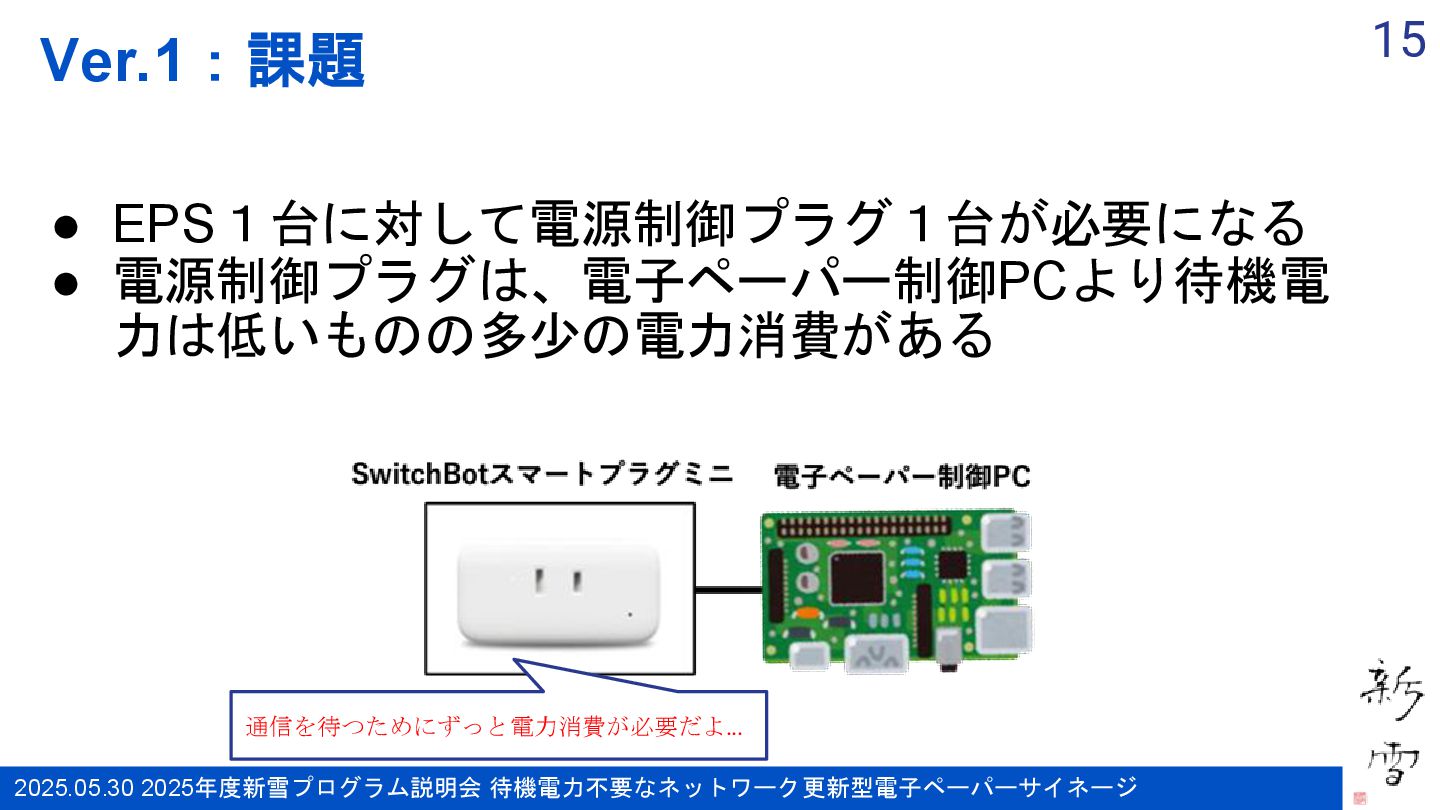

15. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ Ver.1：課題 • EPS１台に対して電源制御プラグ１台が必要になる • 電源制御プラグは、電子ペーパー制御PCより待機電 力は低いものの多少の電力消費がある 15 通信を待つためにずっと電力消費が必要だよ...

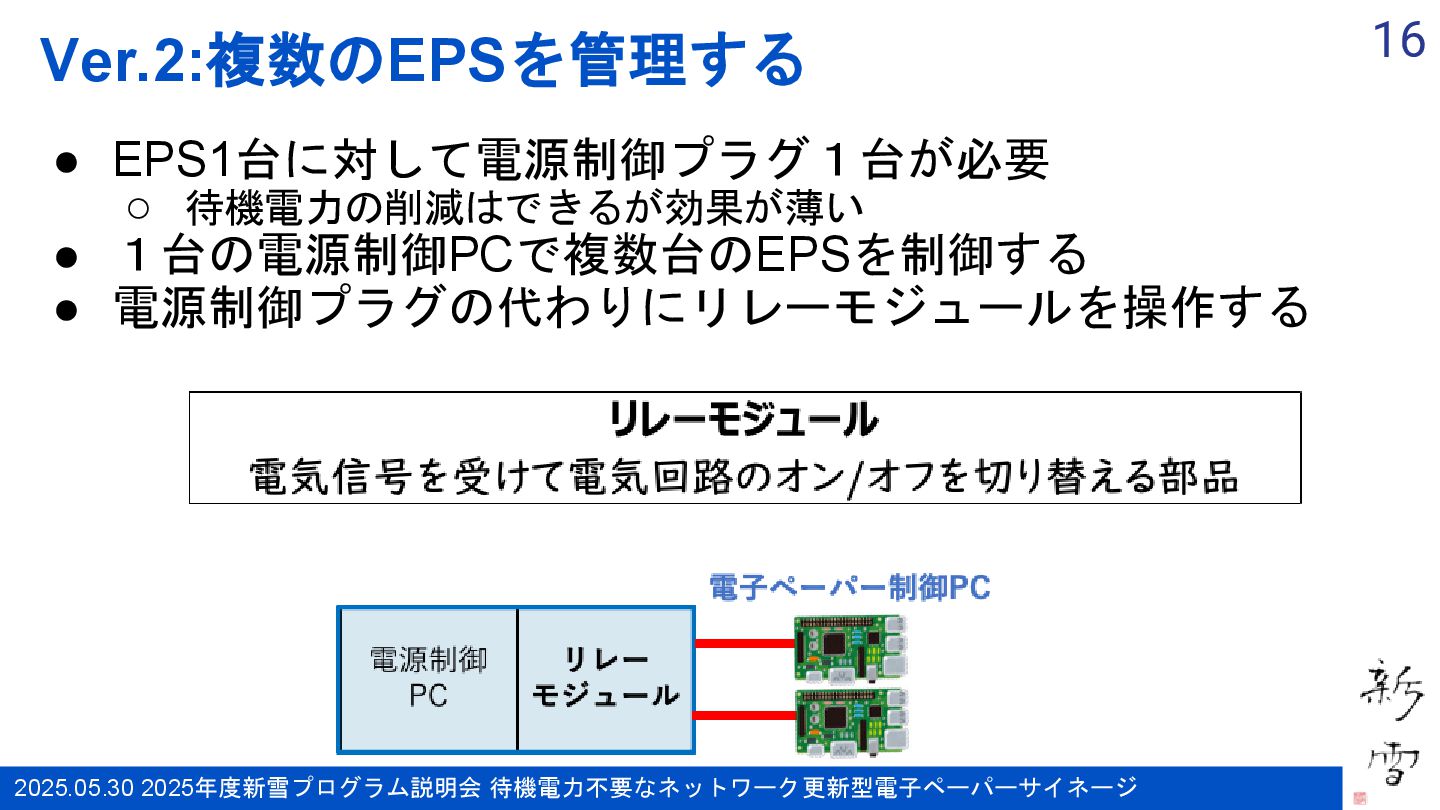

16. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ Ver.2:複数のEPSを管理する • EPS1台に対して電源制御プラグ１台が必要 ◦ 待機電力の削減はできるが効果が薄い • １台の電源制御PCで複数台のEPSを制御する • 電源制御プラグの代わりにリレーモジュールを操作する 16

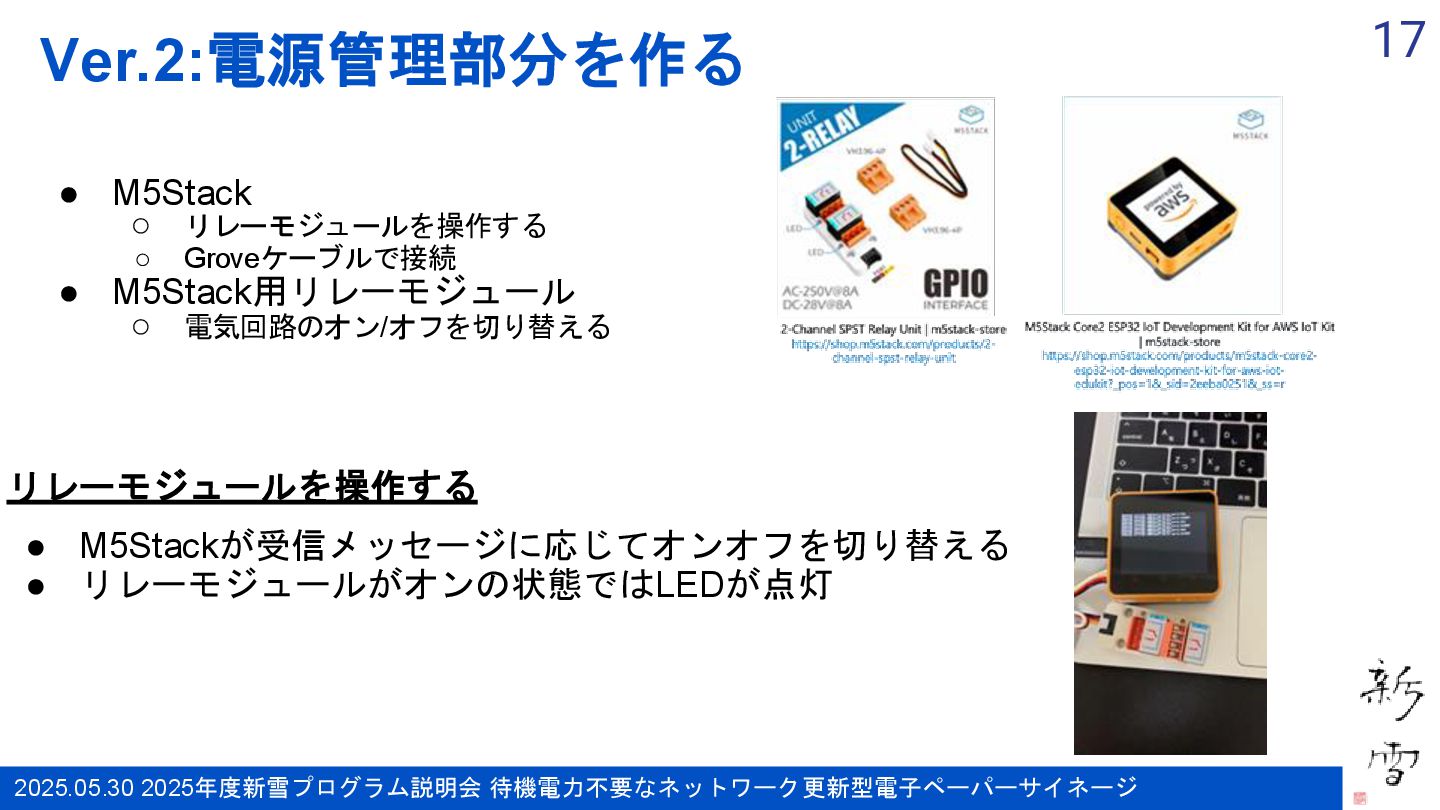

17. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ Ver.2:電源管理部分を作る • M5Stack ◦ リレーモジュールを操作する ◦ Groveケーブルで接続 • M5Stack用リレーモジュール ◦ 電気回路のオン/オフを切り替える 17 リレーモジュールを操作する • M5Stackが受信メッセージに応じてオンオフを切り替える • リレーモジュールがオンの状態ではLEDが点灯 IMG_3542.mov

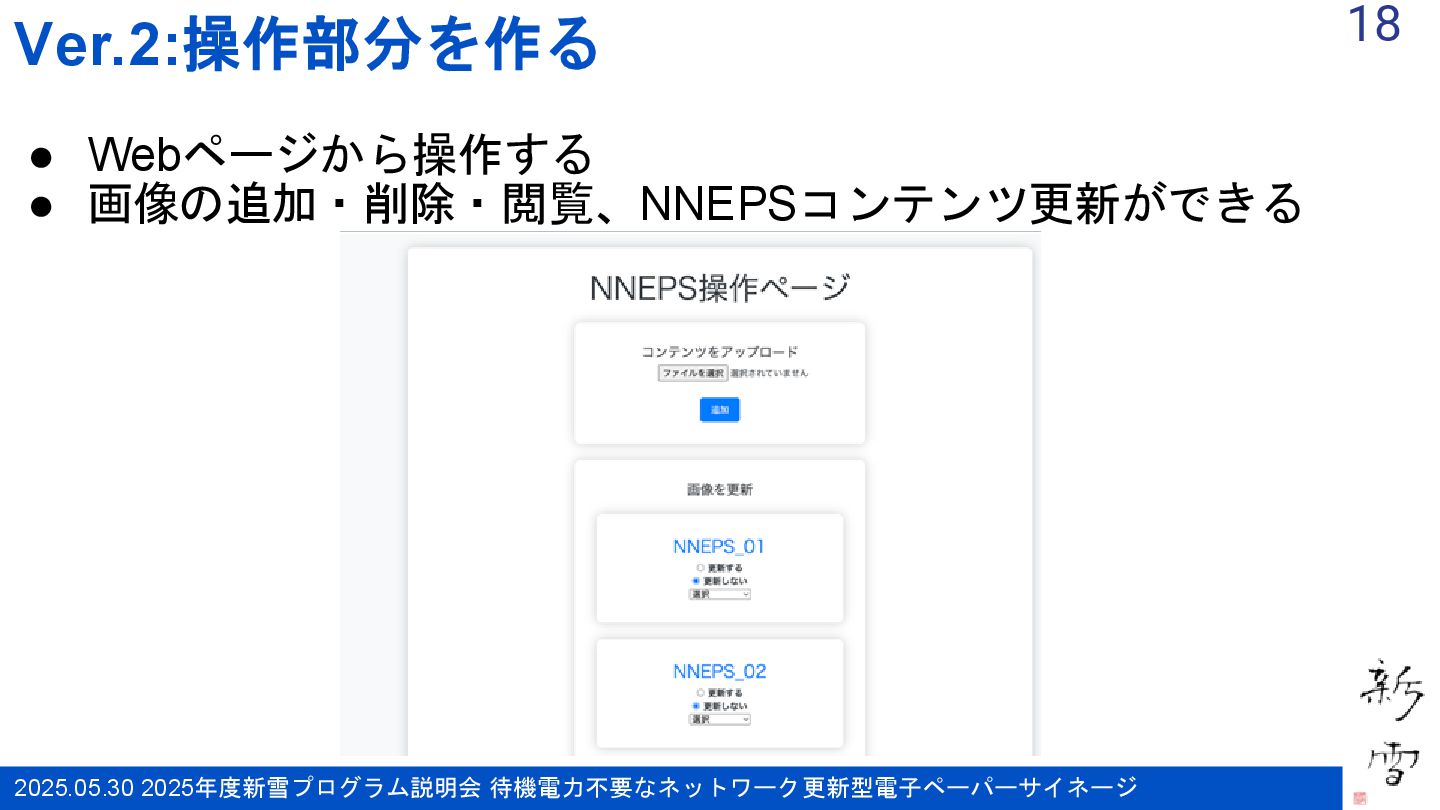

18. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ Ver.2:操作部分を作る • Webページから操作する • 画像の追加・削除・閲覧、NNEPSコンテンツ更新ができる 18

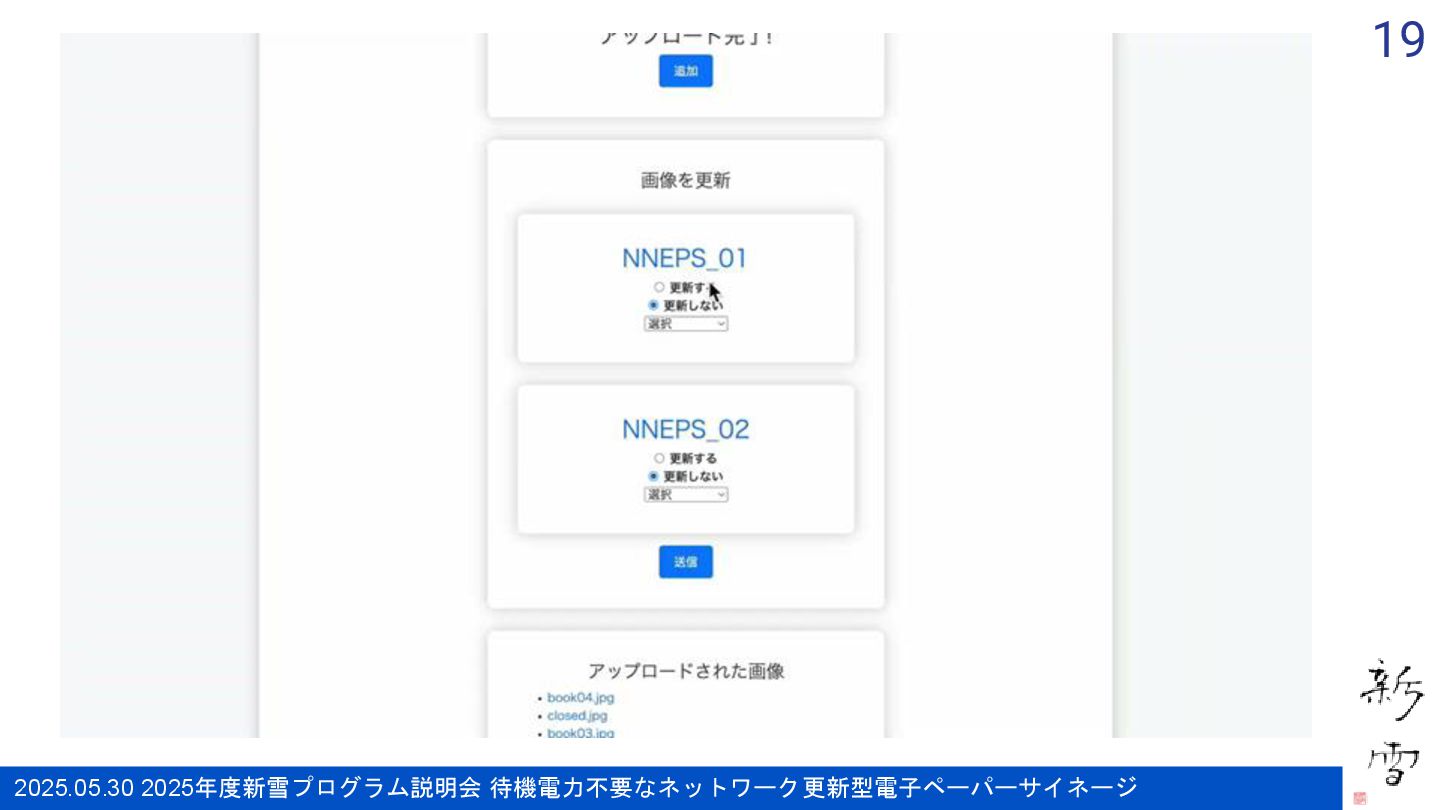

19. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ 19 卒 研 発 表 _ デ モ . mp4

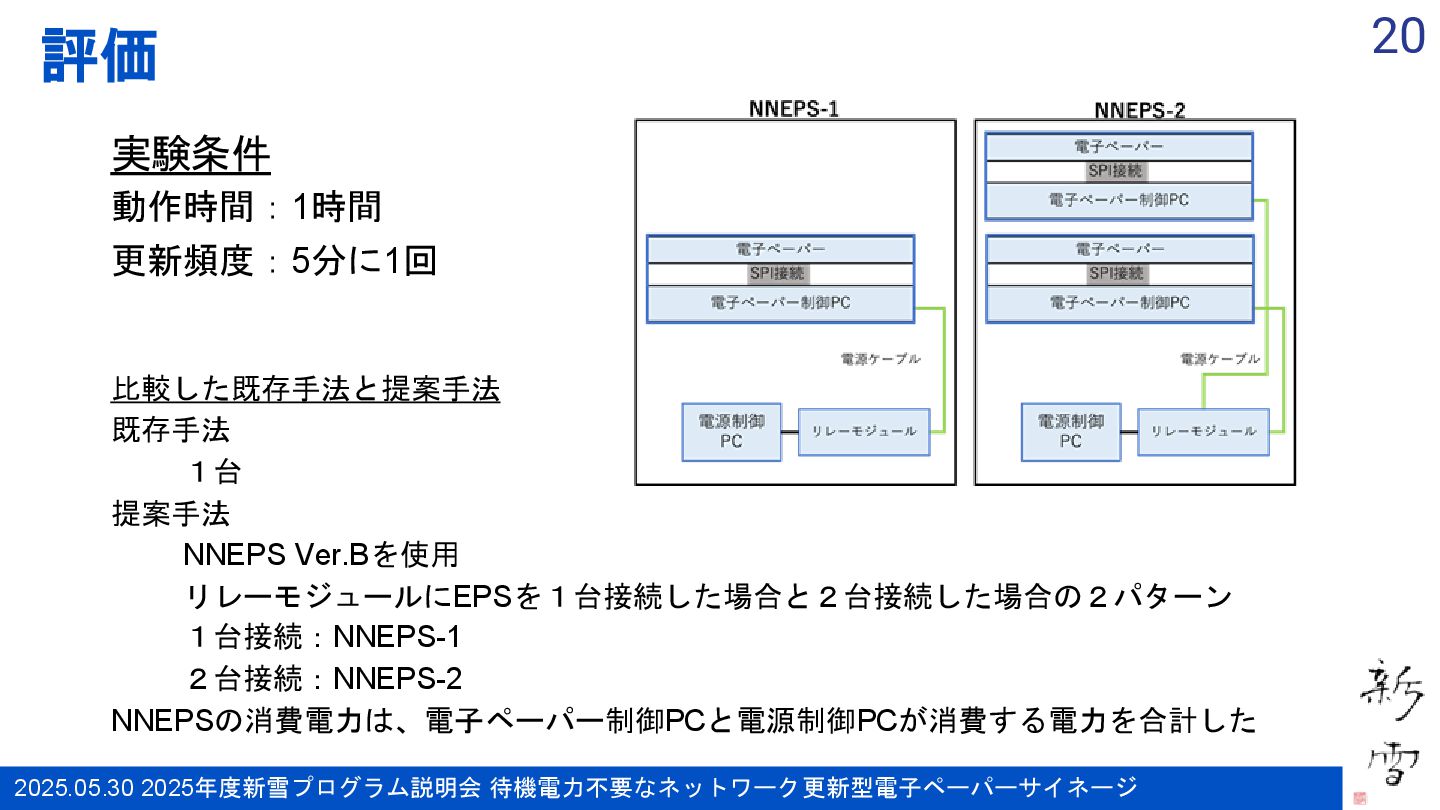

20. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ 評価 比較した既存手法と提案手法 既存手法 １台 提案手法 NNEPS Ver.Bを使用 リレーモジュールにEPSを１台接続した場合と２台接続した場合の２パターン １台接続：NNEPS-1 ２台接続：NNEPS-2 NNEPSの消費電力は、電子ペーパー制御PCと電源制御PCが消費する電力を合計した 20 実験条件 動作時間：1時間 更新頻度：5分に1回

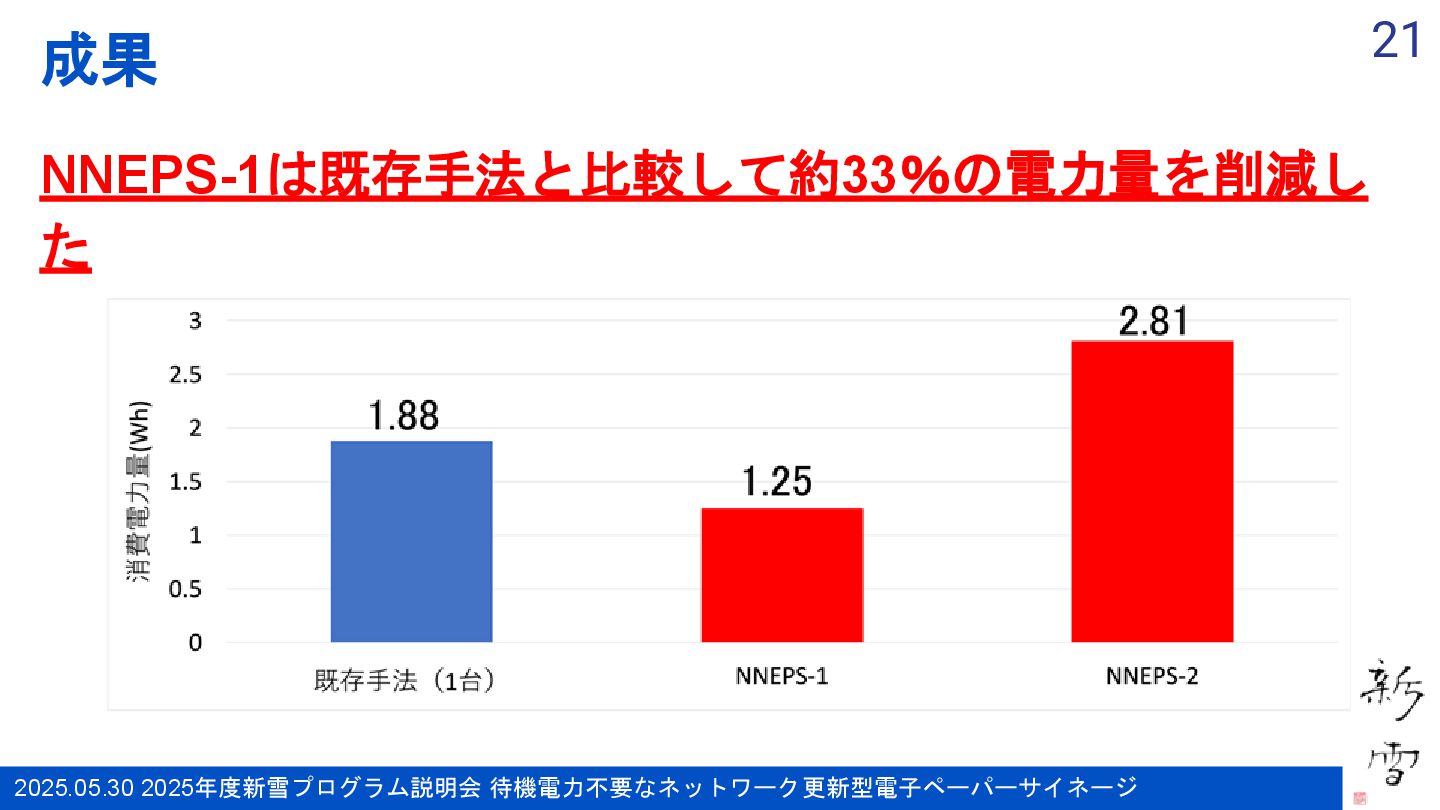

21. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ 成果 NNEPS-1は既存手法と比較して約33％の電力量を削減し た 21
22. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ 新雪プログラムを通じて得たこと 1. ひとりでプロジェクトをやり遂げた経験 2. 学びや成果をアウトプットする習慣 3. 色々な人とのつながり 22

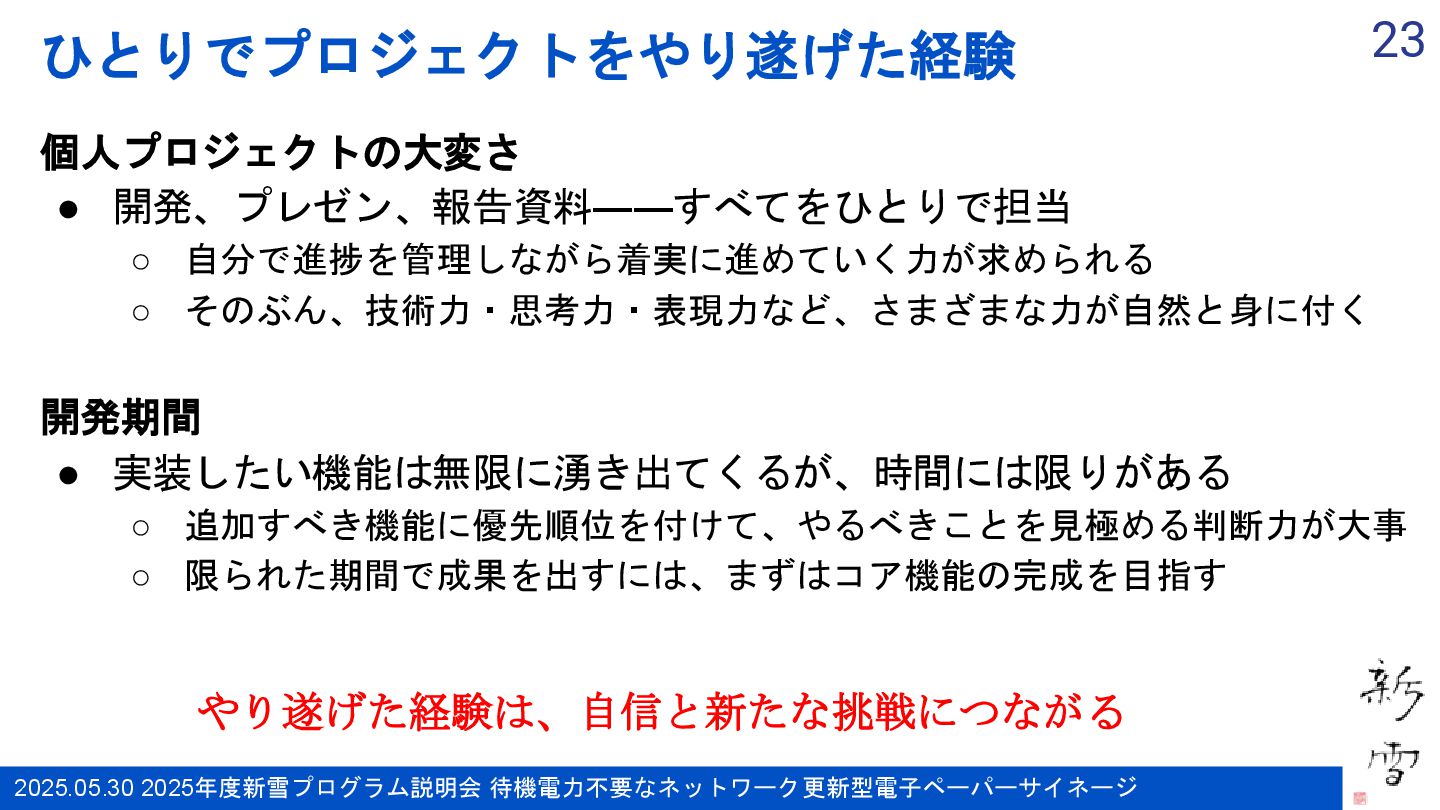

23. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ ひとりでプロジェクトをやり遂げた経験 個人プロジェクトの大変さ • 開発、プレゼン、報告資料――すべてをひとりで担当 ◦ 自分で進捗を管理しながら着実に進めていく力が求められる ◦ そのぶん、技術力・思考力・表現力など、さまざまな力が自然と身に付く 開発期間 • 実装したい機能は無限に湧き出てくるが、時間には限りがある ◦ 追加すべき機能に優先順位を付けて、やるべきことを見極める判断力が大事 ◦ 限られた期間で成果を出すには、まずはコア機能の完成を目指す 23 やり遂げた経験は、自信と新たな挑戦につながる

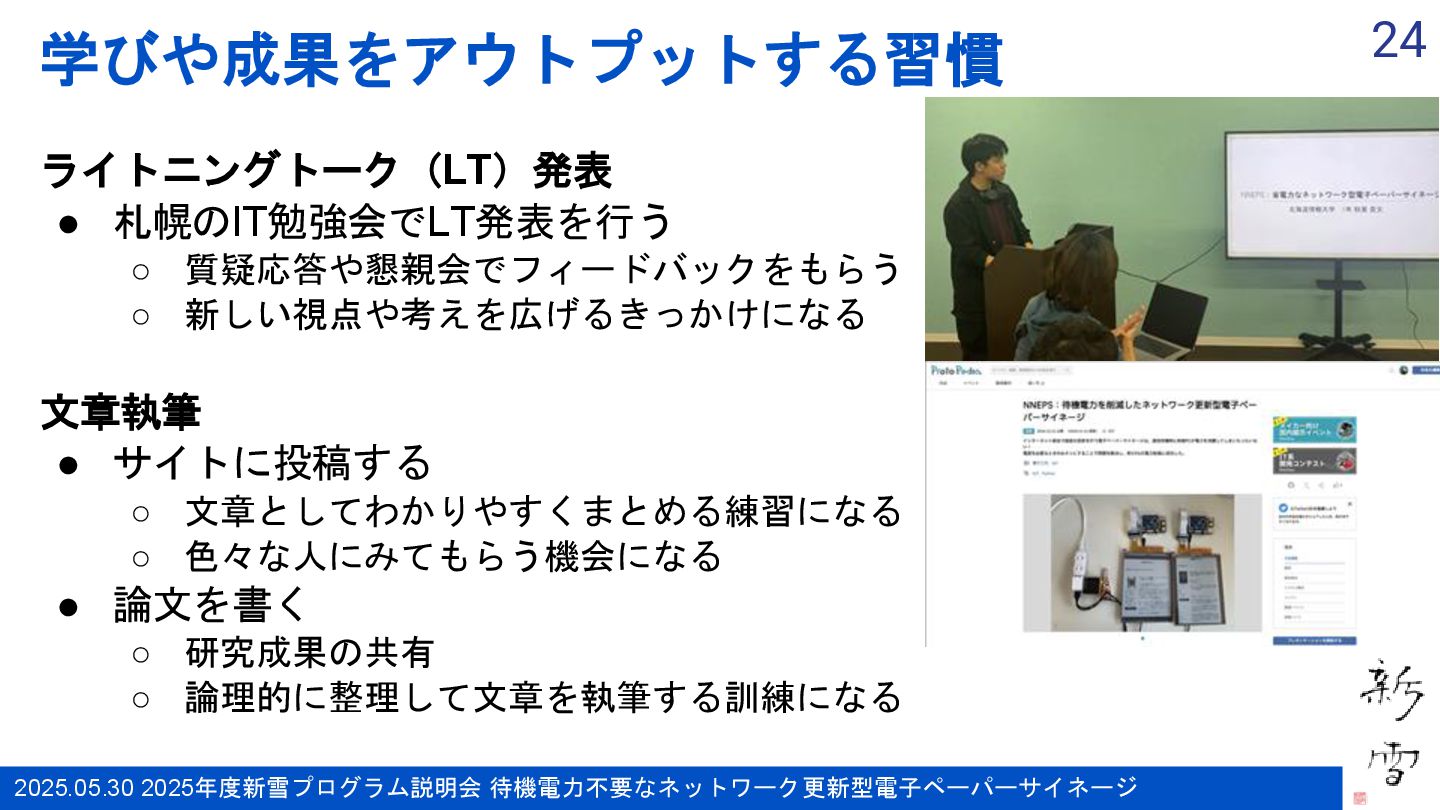

24. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ 学びや成果をアウトプットする習慣 ライトニングトーク（LT）発表 • 札幌のIT勉強会でLT発表を行う ◦ 質疑応答や懇親会でフィードバックをもらう ◦ 新しい視点や考えを広げるきっかけになる 文章執筆 • サイトに投稿する ◦ 文章としてわかりやすくまとめる練習になる ◦ 色々な人にみてもらう機会になる • 論文を書く ◦ 研究成果の共有 ◦ 論理的に整理して文章を執筆する訓練になる 24
25. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ 色々な人とのつながり 異なる領域の人との交流の価値 • みんなそれぞれ自身のプロジェクトに熱い想いを持っている • 興味の異なる分野の人と交流することで、新しい視点や考え方に触れる • 熱量が近い人とのつながりは、お互いのモチベーションを高め合える大切 な存在 • 新雪コミュニティはお互いを尊重し合う暖かい場所です 25

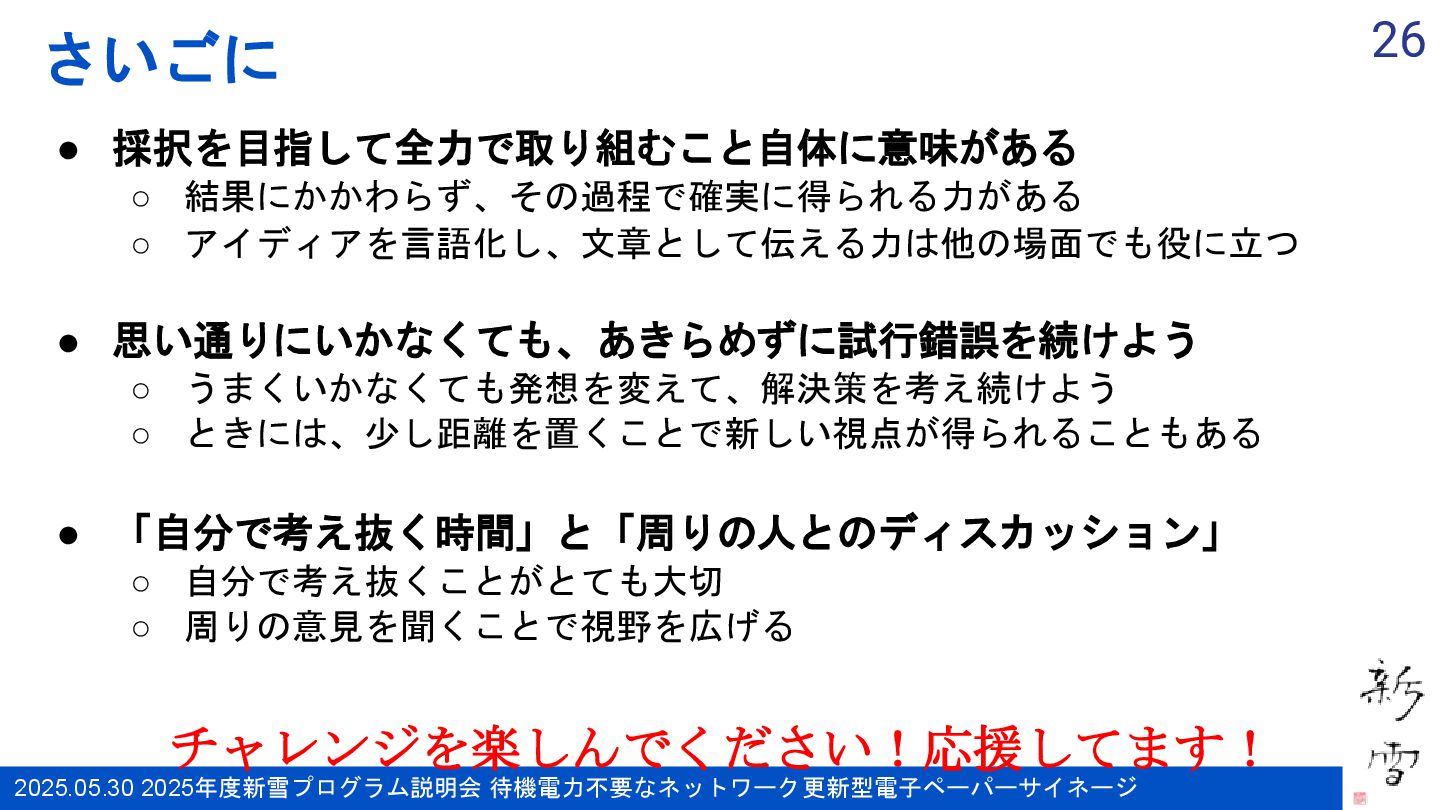

26. 2025.05.30 2025年度新雪プログラム説明会 待機電力不要なネットワーク更新型電子ペーパーサイネージ さいごに • 採択を目指して全力で取り組むこと自体に意味がある ◦ 結果にかかわらず、その過程で確実に得られる力がある ◦ アイディアを言語化し、文章として伝える力は他の場面でも役に立つ • 思い通りにいかなくても、あきらめずに試行錯誤を続けよう ◦ うまくいかなくても発想を変えて、解決策を考え続けよう ◦ ときには、少し距離を置くことで新しい視点が得られることもある • 「自分で考え抜く時間」と「周りの人とのディスカッション」 ◦ 自分で考え抜くことがとても大切 ◦ 周りの意見を聞くことで視野を広げる 26 チャレンジを楽しんでください！応援してます！
