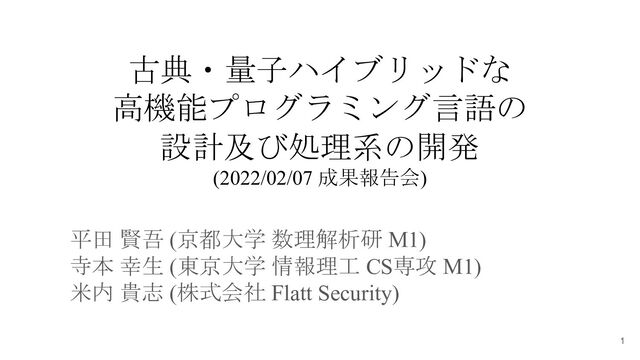

1. 古典・量子ハイブリッドな
   高機能プログラミング言語の
   設計及び処理系の開発
   (2022/02/07 成果報告会)
   平田 賢吾 (京都大学 数理解析研 M1)
   寺本 幸生 (東京大学 情報理工 CS専攻 M1)
   米内 貴志 (株式会社 Flatt Security)
   1


   View Slide

2. 背景: 量子プログラミング
   富岳
   2
   IBM Quantum
   IonQ
   Rigetti
   古
   典
   計
   算
   技
   術
   量
   子
   計
   算
   技
   術
   京
   計算デバイス プログラミング言語
   C++ Python Rust
   Go
   プログラム 記述
   実行
   古典デバイス同様、量子デバイス
   を利用する上でも量子プログラミ
   ング言語は必要


   View Slide

3. 現状の量子プログラミング言語
   3
   低級 高級
   ccx c[0], c[1], q[0];
   x c[0];
   ccx c[0], c[1], q[1];
   x c[1];
   ccx c[0], c[1], q[2];
   x c[0];
   x c[1];
   OpenQASM
   ✗ アセンブリ言語として設計
   (原則プログラマは直接記述しない)
   ✗ 量子計算のみ記述可能
   ❍ 実機動作が容易
   (2017)


   View Slide

4. 現状の量子プログラミング言語
   4
   ccx c[0], c[1], q[0];
   x c[0];
   ccx c[0], c[1], q[1];
   x c[1];
   ccx c[0], c[1], q[2];
   x c[0];
   x c[1];
   if (c[0] && c[1]) {
   q[0] := X(q[0]);
   } else if (!c[0] && c[1]) {
   q[1] := X(q[1]);
   } else if (!c[0] && !c[1]){
   q[2] := X(q[2]);
   }
   OpenQASM Silq
   低級 高級
   ❍ 古典-量子ハイブリッドな記述性
   ❍ 量子非計算を隠蔽する設計
   ❍ 型安全性によるプログラマの保護
   △ 可読性（古典言語と比した場合）
   ✗ コンパイル不可（実機動作不可）
   (2017) (2020)
   ✗ アセンブリ言語として設計
   (原則プログラマは直接記述しない)
   ✗ 量子計算のみ記述可能
   ❍ 実機動作が容易


   View Slide

5. 理想の量子プログラミング言語
   5
   ccx c[0], c[1], q[0];
   x c[0];
   ccx c[0], c[1], q[1];
   x c[1];
   ccx c[0], c[1], q[2];
   x c[0];
   x c[1];
   match (c[0], c[1]) with
   | (1,1) -> q[0] := X(q[0]);
   | (0,1) -> q[1] := X(q[1]);
   | (0,0) -> q[2] := X(q[2]);
   | _ -> nop;
   OpenQASM
   if (c[0] && c[1]) {
   q[0] := X(q[0]);
   } else if (!c[0] && c[1]) {
   q[1] := X(q[1]);
   } else if (!c[0] && !c[1]){
   q[2] := X(q[2]);
   }
   Silq 理想
   ❍ 古典-量子ハイブリッド
   ❍ 自動量子非計算
   ❍ 型安全性
   ❍ より高い可読性
   ❍ コンパイル可能（実機動作可）
   ❍ 古典-量子ハイブリッドな記述性
   ❍ 量子非計算を隠蔽する設計
   ❍ 型安全性によるプログラマの保護
   △ 可読性（古典言語と比した場合）
   ✗ コンパイル不可（実機動作不可）
   低級 高級
   (2017) (2020)
   ✗ アセンブリ言語として設計
   (原則プログラマは直接記述しない)
   ✗ 量子計算のみ記述可能
   ❍ 実機動作が容易


   View Slide

6. プロジェクト概要: 量子プログラミング言語 Qitten の開発
   目標
   ❍ ハイブリッドな記述
   ❍ 自動量子非計算
   ❍ 型安全性
   ❍ 高い可読性
   ❍ コンパイル可能
   内容
   古典-量子ハイブリッドな高機能言語 Qitten を設計・開発する
   下図の塗りつぶし部分を作成する
   6


   View Slide

7. 言語設計
   Rust ベースに作成
   量子プログラム特有の要素
   1. 量子ゲート操作
   2. 測定
   3. 量子 if (式)
   fn main() {
   …
   let mut bit: qbool = qfalse;
   let bit = h(bit);
   …
   }
   fn h(mut bit: qbool) -> qbool {
   inline_qasm!(“Hadmard”, bit);
   bit
   } Qitten
   量子ゲートを表す
   特別な命令を用意
   返り値は()
   関数でラップして量子
   ゲートライブラリのよ
   うに使用可能
   ※ 量子ビットの型名はqbool
   qfalseは|0>を表す
   7


   View Slide

8. 言語設計
   Rust ベースに作成
   量子プログラム特有の要素
   1. 量子ゲート操作
   2. 測定
   3. 量子 if (式)
   fn main() -> bool {
   …
   let mut bit: qbool = qfalse;
   let bit: qbool = h(bit);
   …
   measure(bit)
   }
   Qitten
   コンパイラ実装の特別
   な関数として用意
   qbool -> bool の関数の
   ように扱う
   8


   View Slide

9. 言語設計
   Rust ベースに作成
   量子プログラム特有の要素
   1. 量子ゲート操作
   2. 測定
   3. 量子 if (式)
   fn main() {
   …
   qif flag {
   gates::X(targ)
   }
   ….
   }
   Qitten
   制御付き量子操作に対応 (e.g. 制御ゲート)
   qif に続く表現の型は qbool
   qif のブロックの中で flag は使用できない
   qif は unit型 () を返り値にもつ式として扱う
   fn main() {
   …
   let mut n = 0;
   …
   qif flag {
   gates::X(targ);
   n = n + 1
   }
   ….
   } Qitten
   ※ qif 内でのローカ
   ルでない古典変数
   に対する代入、測
   定は禁止する
   9


   View Slide

10. 言語設計
    Rust ベースに作成
    量子プログラム特有の要素
    1. 量子ゲート操作
    2. 測定
    3. 量子 if (式)
    fn main() {
    …
    qif flag1 {
    gates::Hadmard(targ)
    } else qif flag2 {
    gates::Y(targ)
    }
    ….
    }
    fn main() {
    …
    qif flag1 {
    gates::X(targ);
    qif flag2 {
    gates::Z(targ)
    }
    } else {
    gates::Y(targ)
    }
    ….
    } Qitten Qitten
    qif をネストさせること、qif を else で繋げることが可能
    青で囲まれたブロック内の操作は2変数により制御された
    量子操作に対応する
    qif のネストの例
    else qif の例
    10


    View Slide

11. 内部のコンパイルフロー
    11
    文字列から実行ファイルまでの全行程


    View Slide

12. Qitten の型システム
    fn main() {
    …
    let x : qbool = …;
    …
    let y = hadmard(x);
    let z = Rx_pi(x);
    …
    } Qitten
    線形型システムを利用
    Type Error: 変数 x は既に消費されています.
    ● 量子複製不可能定理に基づき、量子状態の複製を禁止
    ● 一度 “消費” された変数は再使用できない
    H
    x
    y
    ?
    Rx(π
    )
    12


    View Slide

13. 量子 if のコンパイル処理
    cif A {
    プログラム1
    } else {
    プログラム2
    }
    古典 if の場合
    …
    A が true なら ブロック1へ
    A が false なら ブロック2へ
    …
    プログラム1を
    コンパイルしたもの
    元のブロックへ
    プログラム2を
    コンパイルしたもの
    元のブロックへ
    ● どちらか一方のブロックが実行される
    ● 並列に分岐させれば良い
    ブロック1
    ブロック2
    メインブロック
    13


    View Slide

14. 量子 if のコンパイル処理
    qif A {
    プログラム1
    } else {
    プログラム2
    }
    量子 if の場合
    ● A は量子制御ビット
    ● 両方のプログラムが実行される
    ● 直列に繋ぐ必要がある
    Aに対応する
    量子ビット
    プログラム1
    ※ イメージ図
    プログラム2
    14


    View Slide

15. 量子 if のコンパイル処理
    qif A {
    qif B {
    …
    量子ゲート1
    量子ゲート2
    …
    }
    }
    量子 if の場合
    ● 量子 if のネストが深くなると制御ビットが多くなる
    ● 量子ゲート一つ一つに対してこれを展開すると効率が悪い
    Aに対応する
    量子ビット
    量子ゲート1
    ※ イメージ図
    量子ゲート2
    Bに対応する
    量子ビット
    ：
    ： ： ：
    最適化
    補助ビットを導入してそこに制御条件をまとめる
    ことで、制御ビットの数を常に1に保つ 15


    View Slide

16. 量子 if のコンパイル処理アルゴリズム (概要)
    qif A {
    プログラム1
    qif B {
    プログラム2
    } else {
    プログラム3
    }
    プログラム4
    } else qif C {
    プログラム5
    } else {
    プログラム6
    }
    [(A, true)]
    [(A, true), (B, true)]
    [(A, true), (B, false)]
    [(A, true)]
    [(A, false), (C, true)]
    [(A, false), (C, false)]
    1. それぞれのスコープに対し、量子
    的に制御している変数と制御の方法
    (true or false) をスタックとして持つ。
    量子制御のスコープに出入りするた
    びに情報を pop, push する。
    [ ]
    [ ]
    スタック
    16


    View Slide

17. 量子 if のコンパイル処理アルゴリズム (概要)
    qif A {
    プログラム1
    qif B {
    プログラム2
    } else {
    プログラム3
    }
    プログラム4
    } else qif C {
    プログラム5
    } else {
    プログラム6
    }
    [(A, true)]
    [(A, true), (B, true)]
    [(A, true), (B, false)]
    [(A, true)]
    [(A, false), (C, true)]
    [(A, false), (C, false)]
    2. プログラムが量子制御可能かど
    うかをチェックする。その後、
    補助量子ビットを導入し、そこに
    制御条件を一般化Toffoliゲートで
    書き出す。
    [ ]
    [ ]
    Aに対応する
    量子ビット
    Bに対応する
    量子ビット
    補助量子ビット
    プログラムの
    標的となる
    量子ビット
    17


    View Slide

18. 量子 if のコンパイル処理アルゴリズム (概要)
    qif A {
    プログラム1
    qif B {
    プログラム2
    } else {
    プログラム3
    }
    プログラム4
    } else qif C {
    プログラム5
    } else {
    プログラム6
    }
    [(A, true)]
    [(A, true), (B, true)]
    [(A, true), (B, false)]
    [(A, true)]
    [(A, false), (C, true)]
    [(A, false), (C, false)]
    3. プログラムをコンパイルし、量
    子ゲートがあれば2で用意された補
    助量子ビットを制御変数として制
    御ゲートに変換する。
    [ ]
    [ ]
    Aに対応する
    量子ビット
    Bに対応する
    量子ビット
    補助量子ビット
    プログラムの
    標的となる
    量子ビット
    プログラム3
    に含まれる
    量子操作
    18


    View Slide

19. 量子 if のコンパイル処理アルゴリズム (概要)
    qif A {
    プログラム1
    qif B {
    プログラム2
    } else {
    プログラム3
    }
    プログラム4
    } else qif C {
    プログラム5
    } else {
    プログラム6
    }
    [(A, true)]
    [(A, true), (B, true)]
    [(A, true), (B, false)]
    [(A, true)]
    [(A, false), (C, true)]
    [(A, false), (C, false)]
    4. 補助量子ビットを初期化する。
    ※ 方法はいくつか考えられるが、Qitten
    ではスコープから出るタイミングで同じ
    一般化Toffoliゲートを適用するという実
    装になっている。
    [ ]
    [ ]
    Aに対応する
    量子ビット
    Bに対応する
    量子ビット
    補助量子ビット
    プログラムの
    標的となる
    量子ビット
    プログラム3
    に含まれる
    量子操作
    19


    View Slide

20. シミュレータについて
    シミュレーター
    シミュレーションの際は、中間表現まで落として
    それを用いて古典シミュレーションを行う。
    20


    View Slide

21. ● 先行研究* をもとに実装する予定だったが、難航
    線形型との整合性、プログラミング言語としての意味的な整合性、特定の基底への依存、など
    量子非計算 (uncomputation) について
    本プロジェクトでは量子非計算の実装はできなかった
    結論
    * [Bichsel, B., Baader, M., Gehr, T., & Vechev, M. (2020, June). Silq: A high-level quantum language with safe uncomputation and intuitive
    semantics. In Proceedings of the 41st ACM SIGPLAN Conference on Programming Language Design and Implementation (pp. 286-300).]
    問題点
    回路レベルでの設計 言語としての設計 Qitten への実装
    最終報告書に問題点や回路レベルでの設計について、まとめて記載する予定
    21


    View Slide

22. デモ (ソースコードからIBMQ上での実行まで)
    22


    View Slide

23. 既存言語との比較
    23
    Silq Quipper Qitten
    型システム 線形 線形でない 線形
    非計算 自動* + 隠蔽 自動 (明示的) なし
    手続き or 関数 手続き 関数型 手続き
    ライブラリ なし Haskell のものを使える 今後整える
    ハイブリッド yes yes yes
    量子 if がある yes no yes
    コンパイラ ない △ ある


    View Slide

24. まとめ
    古典・量子ハイブリッドな高級プログラミング言語Qittenを開発した
    - 高級かつハイブリッドな記述が可能な言語設計
    - 実機での動作を可能にするコンパイラ
    - ローカルでテストするためのシミュレータ
    利用者価値、社会的貢献価値
    - 初めて高級な文法を含むハイブリッド言語をコンパイルした
    - 量子プログラマの開発環境の改善、古典プログラマの量子プログラミングへ
    の参入障壁の低減に向けた第一歩を踏み出した
    24


    View Slide

25. 今後の展望
    言語設計、コンパイラの拡張
    - 文法の拡張 (パターンマッチ、バリアント、配列、etc…)
    - CFGレベルのプログラムに対する量子回路最適化の導入
    - 自動量子非計算の導入
    - 量子アルゴリズムライブラリの整備
    - インターフェースの改良
    - シミュレーターの高速化
    ユーザ or デベロッパー獲得へ向けた活動
    - オープンソース化
    - 研究会での発表や、量子人材育成活動との提携等
    25
