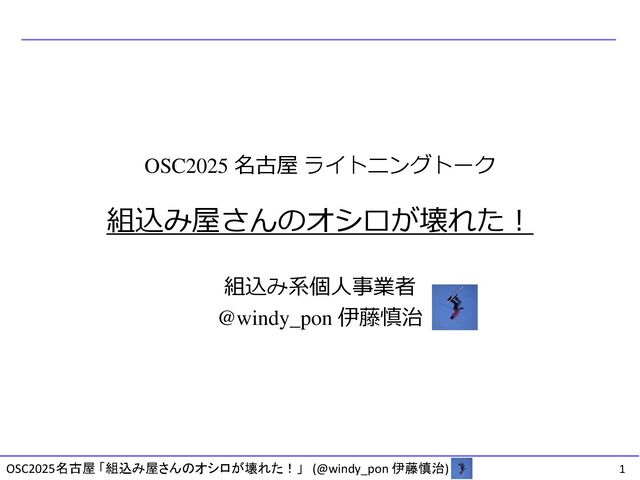

OSC2025名古屋 「組込み屋さんのオシロが壊れた!」 (@windy_pon 伊藤慎治) OSC2025 名古屋 ライトニングトーク 組込み屋さんのオシロが壊れた! 組込み系個人事業者 @windy_pon
伊藤慎治 1
OSC2025名古屋 「組込み屋さんのオシロが壊れた!」 (@windy_pon 伊藤慎治) • 伊藤 慎治 (個人事業主) – 組込みシステムの受託開発
– 2004年開業、22年目 – こっから自転車で15分くらいの大須にいます – 組込ファームウェア開発(C/C++) – 基板設計・実装 – FPGAロジック設計(コレが一番好き、VHDL使い) – PCアプリケーション(C++Builder使い、まだあるん ですよ) • 出来ない事 – Web関連・DB関連(SQL知りません)・Linux教えてく れ 2 自己紹介 Twitter: @windy_pon
OSC2025名古屋 「組込み屋さんのオシロが壊れた!」 (@windy_pon 伊藤慎治) • 最近ちょくちょく耳にするこの言葉 • 人によって定義が違うようなので… 3 低レイヤって、何かね?
OSC2025名古屋 「組込み屋さんのオシロが壊れた!」 (@windy_pon 伊藤慎治) 4 「僕の」低レイヤ この製品の 中身 全部ユニバーサル 基板に手組み
これが主役のCPU ルネサスRL78 ROM32KB RAM4KB 末端価格¥400/ヶ
OSC2025名古屋 「組込み屋さんのオシロが壊れた!」 (@windy_pon 伊藤慎治) • 問題が起きた時にどうやって調べるのか? • ログファイル?そもそもファイルという概念が存在しない • 回路上の信号の「電圧波形」です
• こんな感じで波形をグラフで見ます – ↓↓これは病院にある人間の波形を見る装置 5 組込み機器は「物を言えない」
OSC2025名古屋 「組込み屋さんのオシロが壊れた!」 (@windy_pon 伊藤慎治) • 組込み屋さんにとっては聴診器・心電図・レントゲンに 相当する測定器 • ウチで使ってるのは¥85万の安物 •
ちゃんとした会社で使ってるのは¥200万~¥1000万もあ る 6 オシロスコープ
OSC2025名古屋 「組込み屋さんのオシロが壊れた!」 (@windy_pon 伊藤慎治) • 2023年5月某日 21:00頃 – いつも通り波形とにらめっこしてたら、バリバリッという 音と共に画面が消える
– 条件反射で電源ボタンを押して電源オフ – 辺りに漂う焦げたケミカル臭…… • 恐る恐る電源ボタンを押しても なにも起こらない…… • ¥85万が…(1ヶ月の売上に相当します、もうチョットあるけど) 7 事件はいつもデバッグ中に突然起きる 電源ボタン
OSC2025名古屋 「組込み屋さんのオシロが壊れた!」 (@windy_pon 伊藤慎治) • 電源ユニットが独立している • ひとまず電源ユニットを外して調べてみる 8 開けてみた
OSC2025名古屋 「組込み屋さんのオシロが壊れた!」 (@windy_pon 伊藤慎治) • 大きなコンデンサが膨張してる • Q1は内部から破裂?して穴が開いてる • Q1の中央の足の基板部分、焦げてる!!
• F1のヒューズ(250V 6.3A)切れている 9 電源ユニット、一見していろいろヤバい
OSC2025名古屋 「組込み屋さんのオシロが壊れた!」 (@windy_pon 伊藤慎治) • 大きなコンデンサの裏 – 基板が焦げてる? 10 電源基板の熱による経年劣化
OSC2025名古屋 「組込み屋さんのオシロが壊れた!」 (@windy_pon 伊藤慎治) • 電源ユニットの型番(CCH125)でググる – 製品情報は見つかる – AC-DC12Vの電源ユニット
– ピンアサインも記載されている – このオシロはDC12Vで動作するはず 11 電源ユニットの素性
OSC2025名古屋 「組込み屋さんのオシロが壊れた!」 (@windy_pon 伊藤慎治) • 安定化電源で12V供給すると動作した、ひとまず安心! • ¥85万帰ってきた! • 4A消費してる
12 12V入れてみた
OSC2025名古屋 「組込み屋さんのオシロが壊れた!」 (@windy_pon 伊藤慎治) • PCのHDD用電源から12Vを盗電する事にする • ウチのPCは諸事情によりPCIe基板を抜いたり刺したりす るので、いわゆるまな板PC •
電圧注意!赤が5V、黄色が12V 13 応急処置 まな板PC PCIe基板 黄色が12V
OSC2025名古屋 「組込み屋さんのオシロが壊れた!」 (@windy_pon 伊藤慎治) • オシロのサービスマニュアルを見ると、電源ユニットは 保守品でUSD750と書かれているが… – 「修理対応のみで単体販売は不可」 –
修理に出すと¥15万くらいか? • さらにググると、eBay・AliExで見つかる – eBayでUSD1000~1500 – AliExで¥8万 – いずれのサイトにも「Agilent DSOXシリーズ用」と 書かれている – そういう需要があるの? 14 メーカーで修理出来る?
OSC2025名古屋 「組込み屋さんのオシロが壊れた!」 (@windy_pon 伊藤慎治) • さらにググってみると、故障事例が見つかる見つかる – EEVBlog・Hack a dayにて
– 原因の考察 – 故障箇所と原因を特定して、電源ユニットを修理し てしまった強者まで • 故障箇所は皆、全く同じ – おそらく電源ユニットの熱設計の問題 • これリコールもんじゃね?と思うが、一応11年 保った • 上記サイトの投稿者が互換の電源ユニット紹介してい る! – 純正品USD750に対して、¥15,000-くらい 15 被害者多数
OSC2025名古屋 「組込み屋さんのオシロが壊れた!」 (@windy_pon 伊藤慎治) • ハーネスの作成 – そのまま接続出来る訳ではなく、青い電線のハーネスは自分で 作成する必要がある •
ファームウェアメインといえど、これくらいの作業は日常で必要 – 借用した基板が壊れたりは日常茶飯事 16 電源ユニット交換 作成したハーネス 元のハーネス、これは使えない コネクタの部品は 通販で買える 壊れた電源ユニット
OSC2025名古屋 「組込み屋さんのオシロが壊れた!」 (@windy_pon 伊藤慎治) • 被害者多数いる • 海外の電子技術系掲示板(Stack Overflowのようなサイト) に事例が報告
• ツワモノが破損した基板自体を直してしまう – 部品リストと修理方法もYouTubeで公開 • 互換品の提案 – 安心の日本メーカー製を選択 •オープンソース(なのか?)ありがた い!! • 組込み友達募集してます! • この後の浩養園で組込みな話しましょう! 17 ユーザーベースのオープンな情報
