2015 - Quickie - WINDOWS 10 IOT & RASPBERRY PI 2

Bref présentation de l'arrivée de Windows 10 IOT sur Raspberry Pi 2.

Transcript

1. WINDOWS 10 & RASPBERRY PI 2 Présenté par : Yassine KANDRI RODY
2. • Windows 10 IoT • Raspberry Pi 2 • Arduino • MinnowBoard Max • Galileo • Local control • USB • HDMI • Remote control • Web Server • Powershell • Visual Studio : Remote Debug 2 WINDOWS 10 IOT

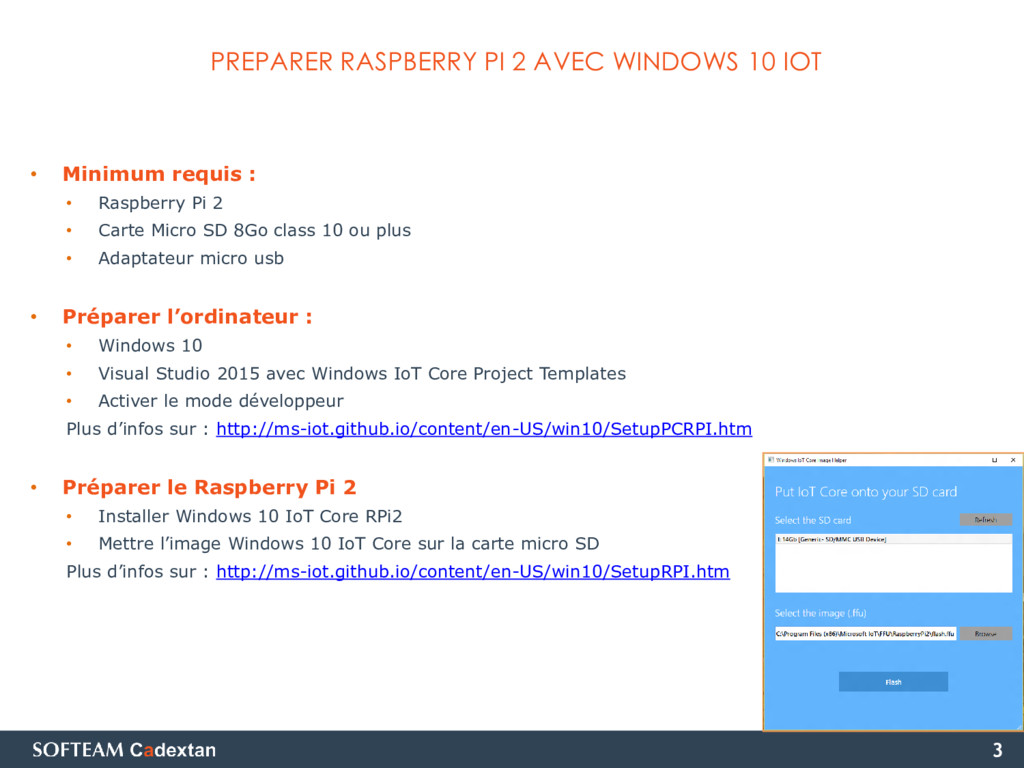

3. • Minimum requis : • Raspberry Pi 2 • Carte Micro SD 8Go class 10 ou plus • Adaptateur micro usb • Préparer l’ordinateur : • Windows 10 • Visual Studio 2015 avec Windows IoT Core Project Templates • Activer le mode développeur Plus d’infos sur : http://ms-iot.github.io/content/en-US/win10/SetupPCRPI.htm • Préparer le Raspberry Pi 2 • Installer Windows 10 IoT Core RPi2 • Mettre l’image Windows 10 IoT Core sur la carte micro SD Plus d’infos sur : http://ms-iot.github.io/content/en-US/win10/SetupRPI.htm 3 PREPARER RASPBERRY PI 2 AVEC WINDOWS 10 IOT

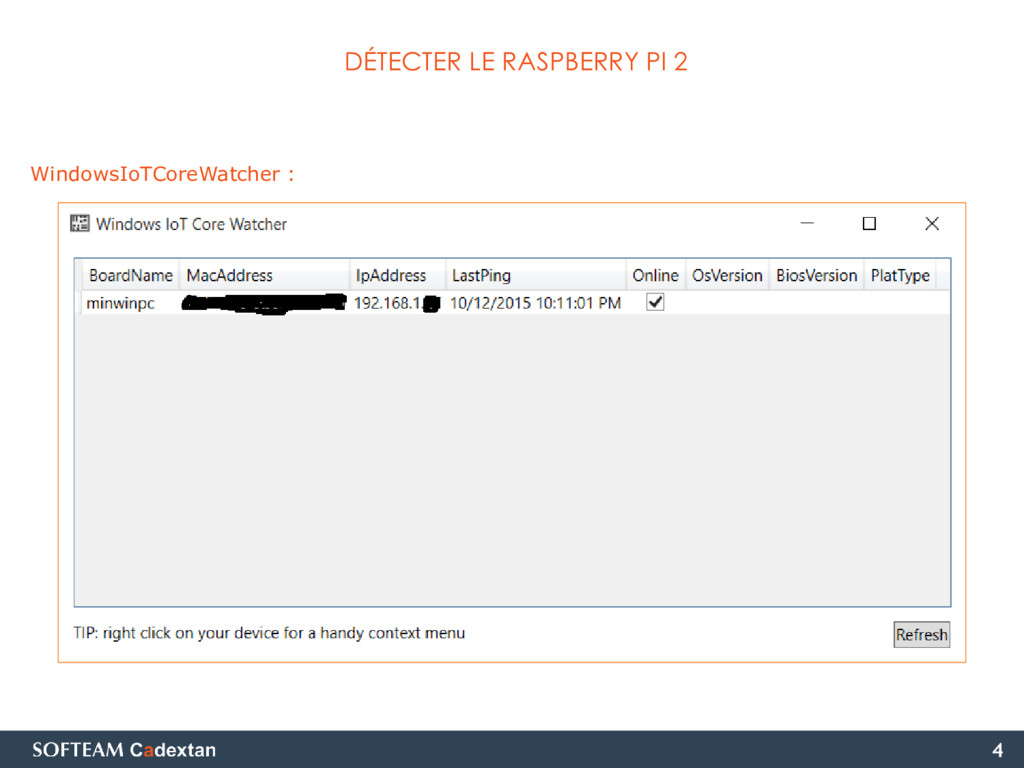

4. WindowsIoTCoreWatcher : 4 DÉTECTER LE RASPBERRY PI 2

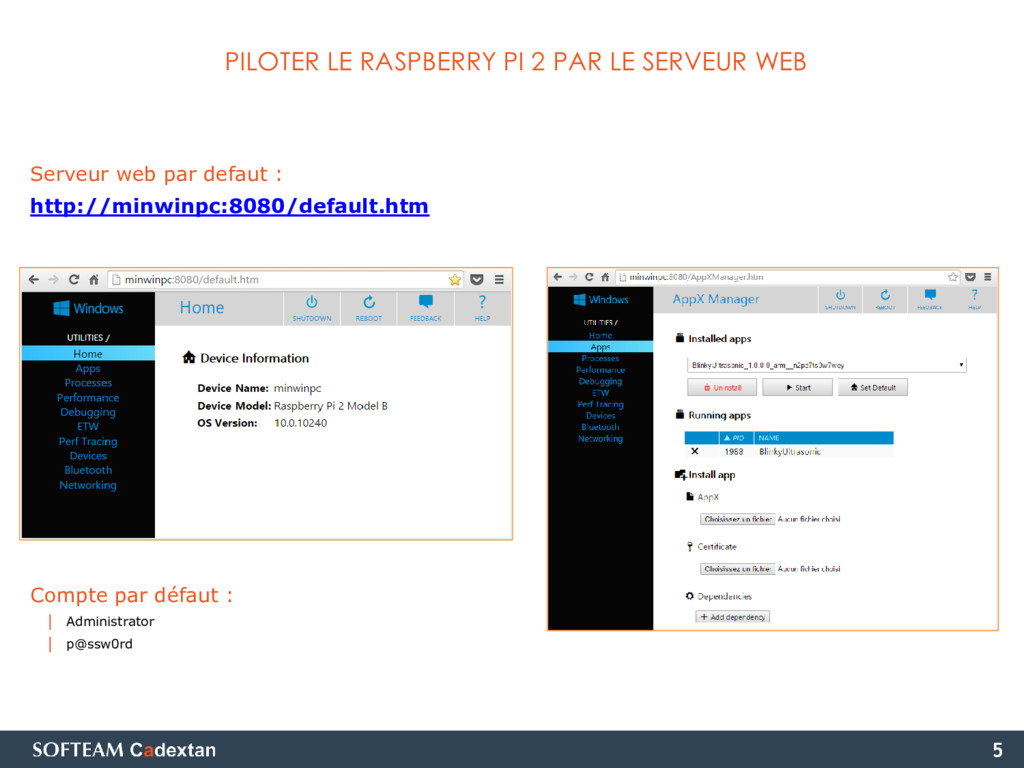

5. Serveur web par defaut : http://minwinpc:8080/default.htm Compte par défaut : │ Administrator │ p@ssw0rd 5 PILOTER LE RASPBERRY PI 2 PAR LE SERVEUR WEB

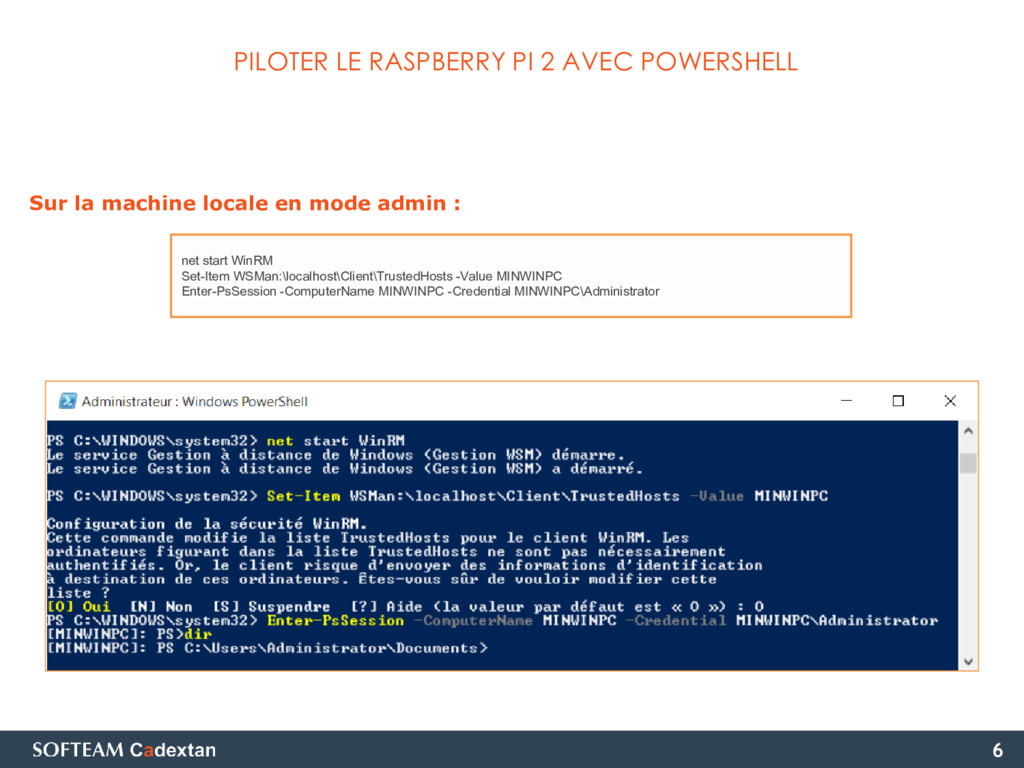

6. Sur la machine locale en mode admin : 6 PILOTER LE RASPBERRY PI 2 AVEC POWERSHELL net start WinRM Set-Item WSMan:\localhost\Client\TrustedHosts -Value MINWINPC Enter-PsSession -ComputerName MINWINPC -Credential MINWINPC\Administrator

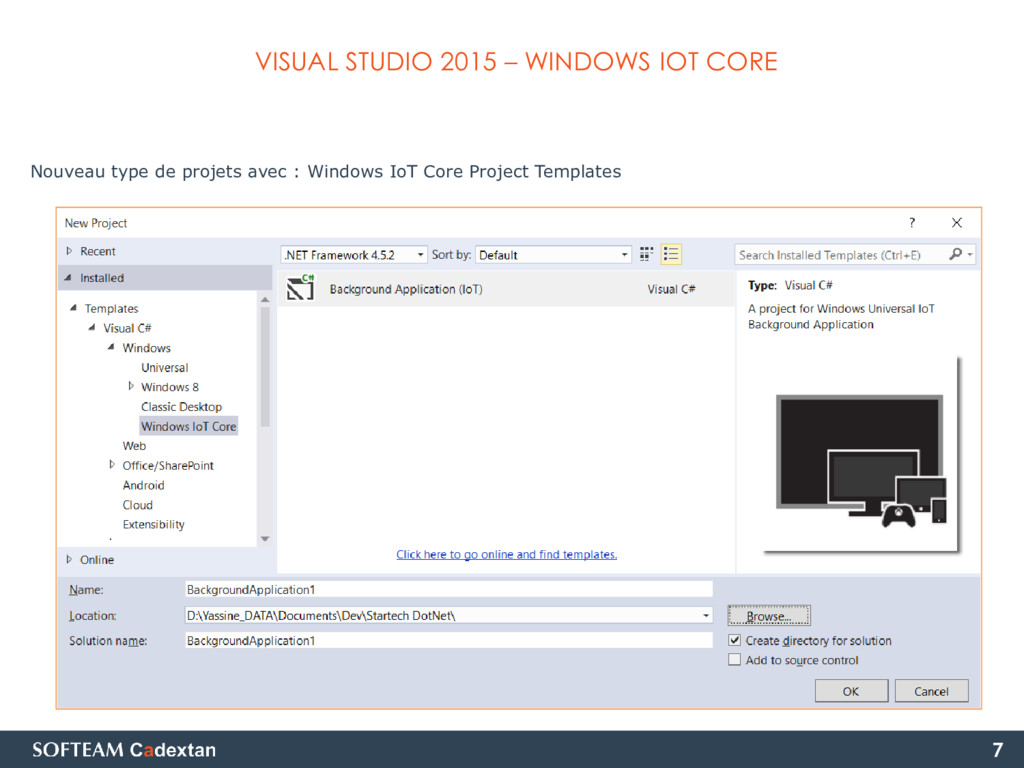

7. Nouveau type de projets avec : Windows IoT Core Project Templates 7 VISUAL STUDIO 2015 – WINDOWS IOT CORE

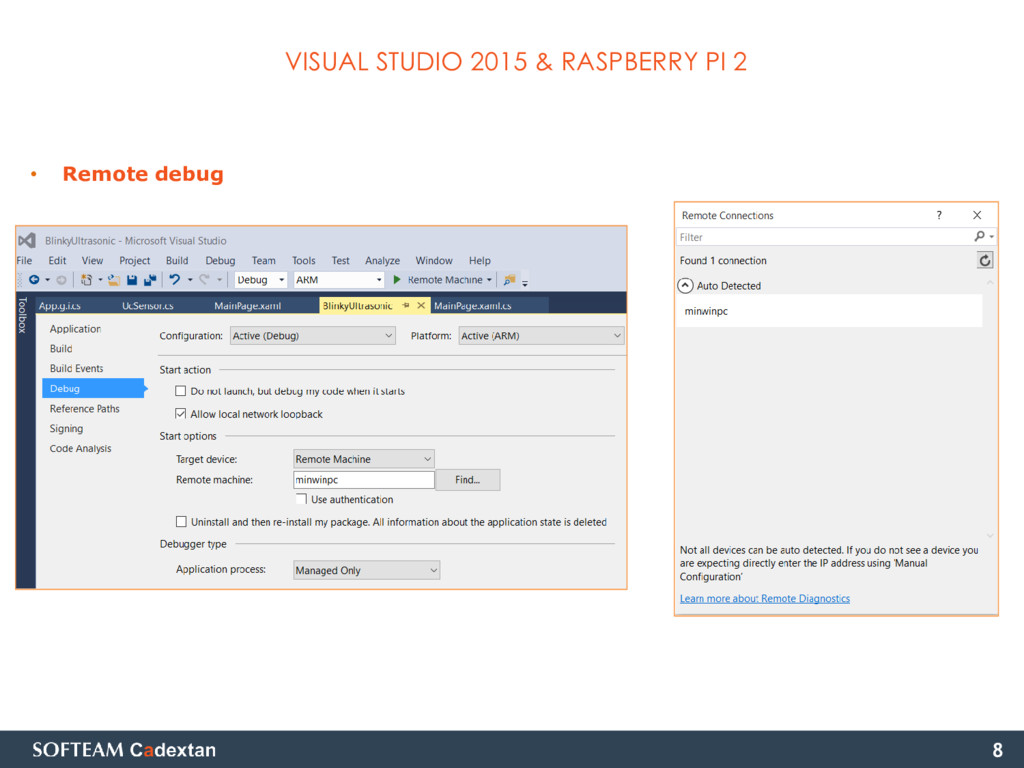

8. • Remote debug 8 VISUAL STUDIO 2015 & RASPBERRY PI 2

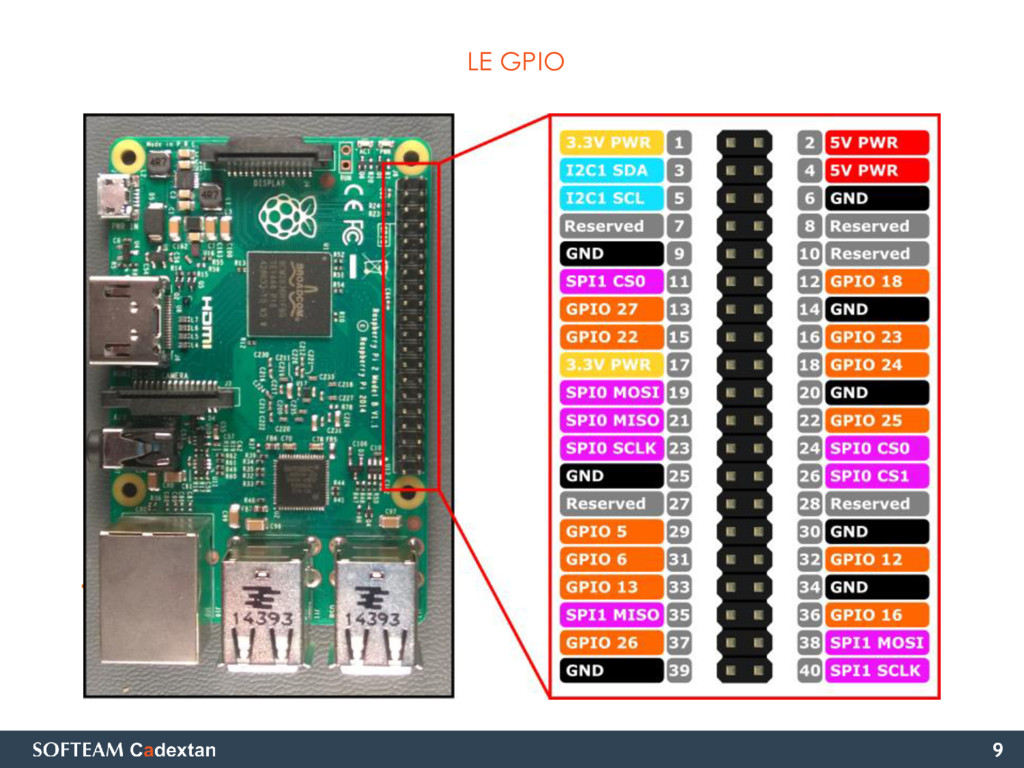

9. • Open Source • Existe sur toutes les plateformes ( Windows, Linux, MAC ) • Peut être utilisé sous forme de dll • Licence Open source 9 LE GPIO

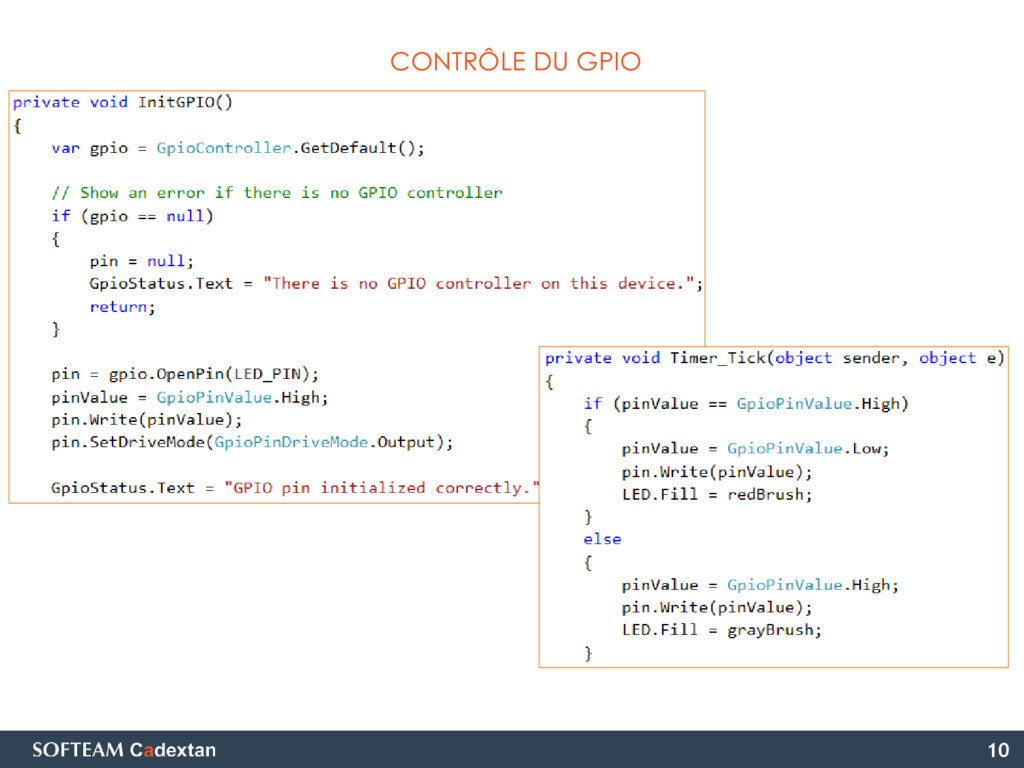

10. 10 CONTRÔLE DU GPIO

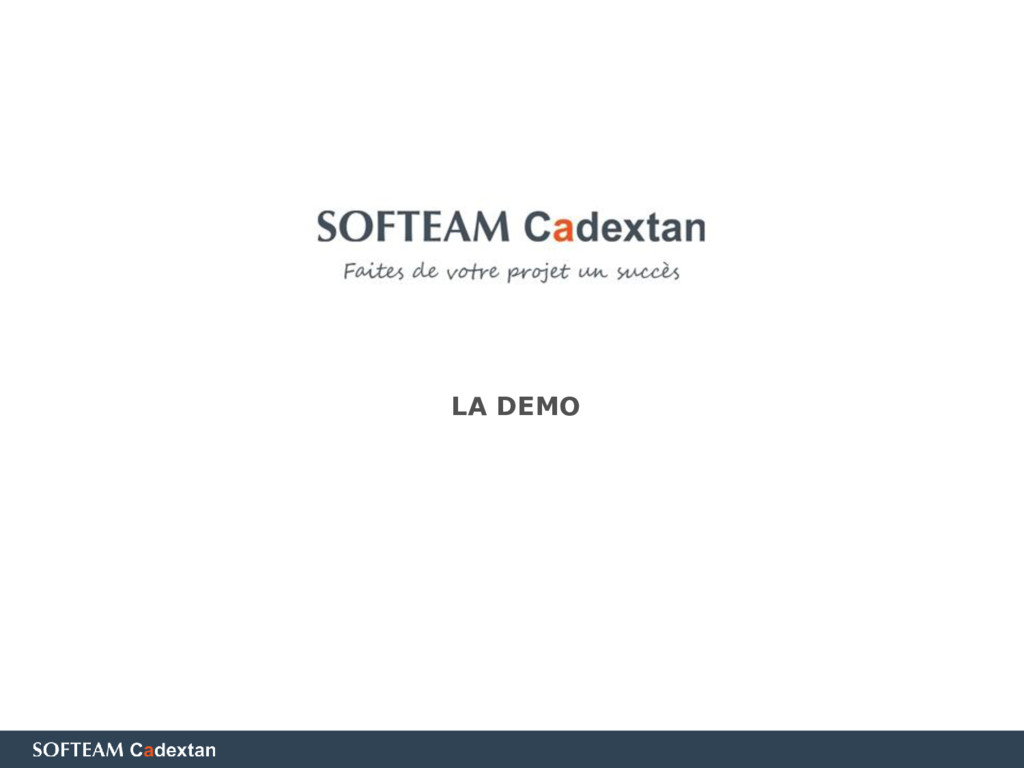

11. LA DEMO

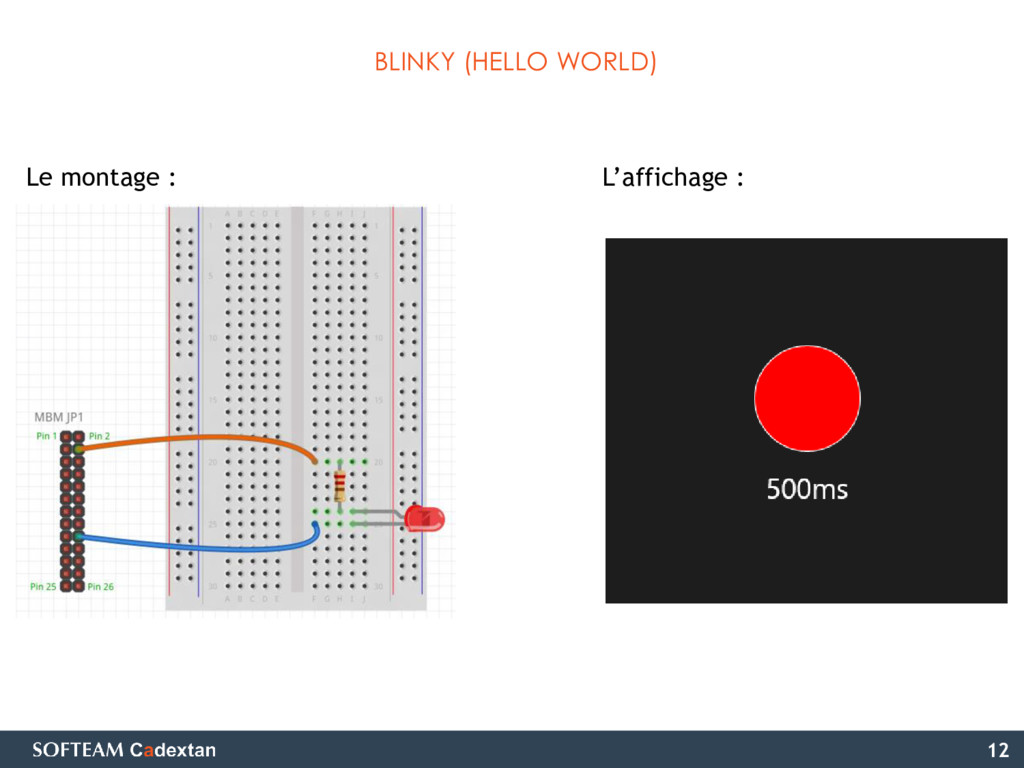

12. 12 BLINKY (HELLO WORLD) Le montage : L’affichage :

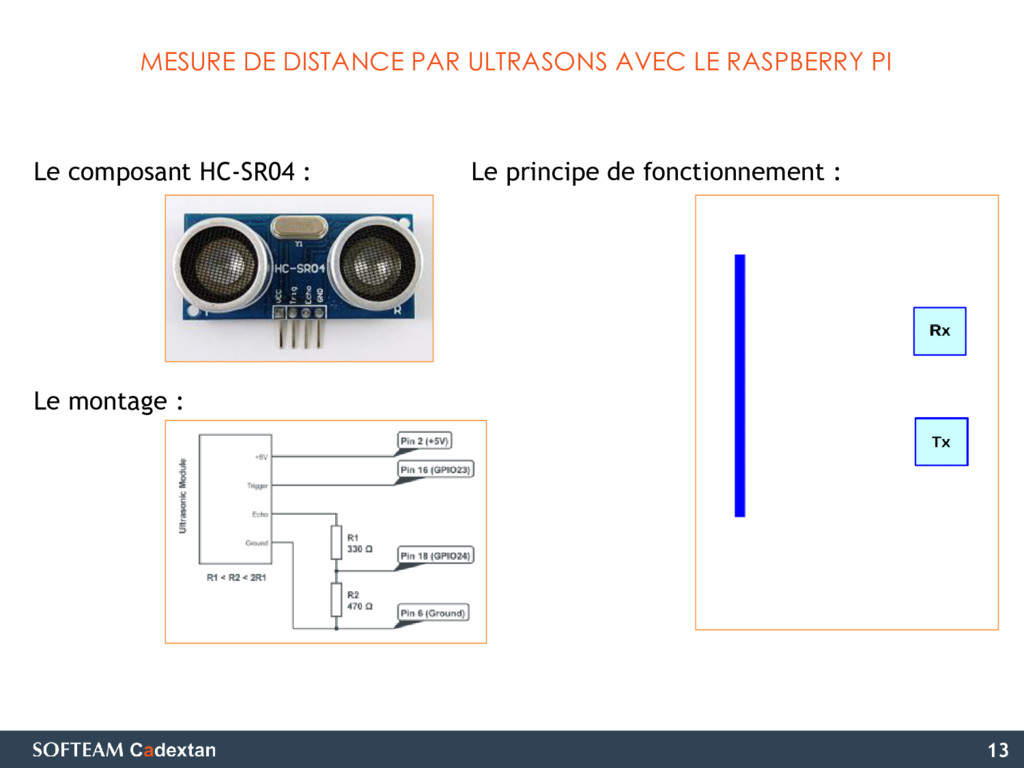

13. 13 MESURE DE DISTANCE PAR ULTRASONS AVEC LE RASPBERRY PI Le principe de fonctionnement : Le montage : Le composant HC-SR04 :

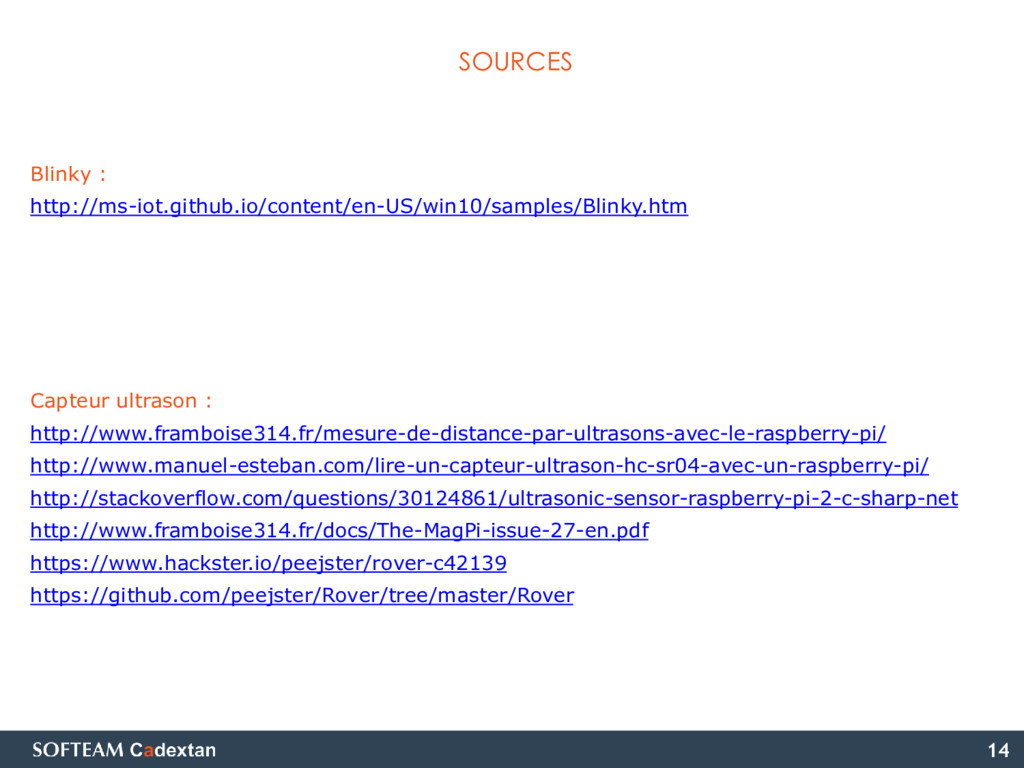

14. Blinky : http://ms-iot.github.io/content/en-US/win10/samples/Blinky.htm Capteur ultrason : http://www.framboise314.fr/mesure-de-distance-par-ultrasons-avec-le-raspberry-pi/ http://www.manuel-esteban.com/lire-un-capteur-ultrason-hc-sr04-avec-un-raspberry-pi/ http://stackoverflow.com/questions/30124861/ultrasonic-sensor-raspberry-pi-2-c-sharp-net http://www.framboise314.fr/docs/The-MagPi-issue-27-en.pdf https://www.hackster.io/peejster/rover-c42139 https://github.com/peejster/Rover/tree/master/Rover 14 SOURCES
