Interop Tokyo 2014 SDI (Software Defined Infrustructure) ShowCase Seminoar Presentation. The presentation covers Neutron API models (L2/L3 and Advanced Network services), Neutron Icehouse Update and Juno topics.

Transcript

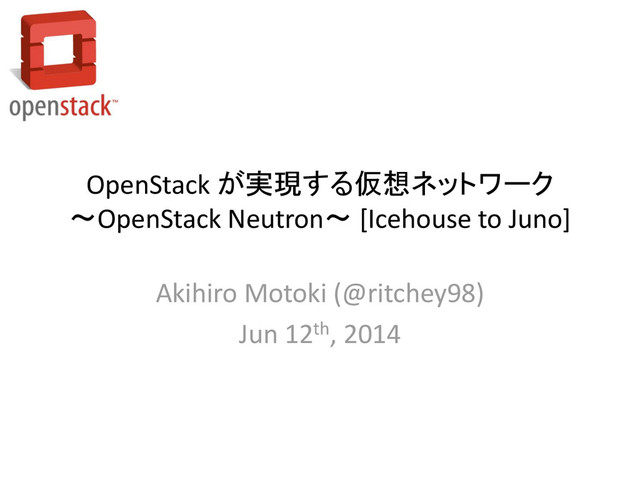

1. OpenStack が実現する仮想ネットワーク ～OpenStack Neutron～ [Icehouse to Juno] Akihiro Motoki (@ritchey98) Jun 12th, 2014

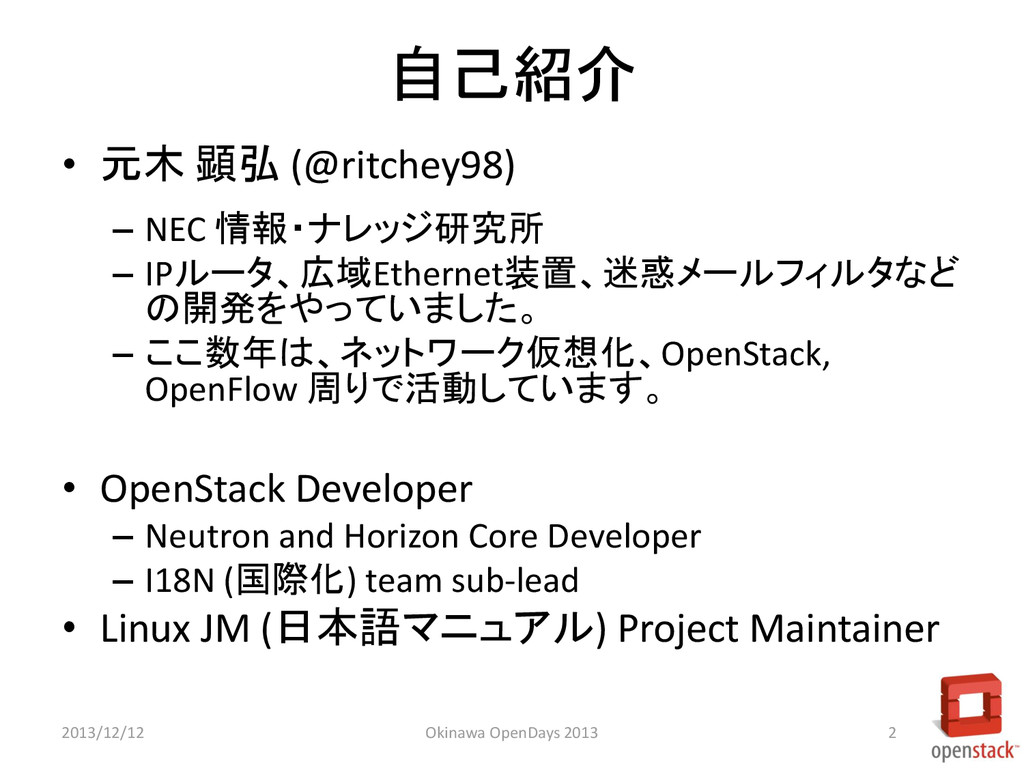

2. 自己紹介 • 元木 顕弘 (@ritchey98) – NEC 情報・ナレッジ研究所 – IPルータ、広域Ethernet装置、迷惑メールフィルタなど の開発をやっていました。 – ここ数年は、ネットワーク仮想化、OpenStack, OpenFlow 周りで活動しています。 • OpenStack Developer – Neutron and Horizon Core Developer – I18N (国際化) team sub-lead • Linux JM (日本語マニュアル) Project Maintainer 2013/12/12 Okinawa OpenDays 2013 2

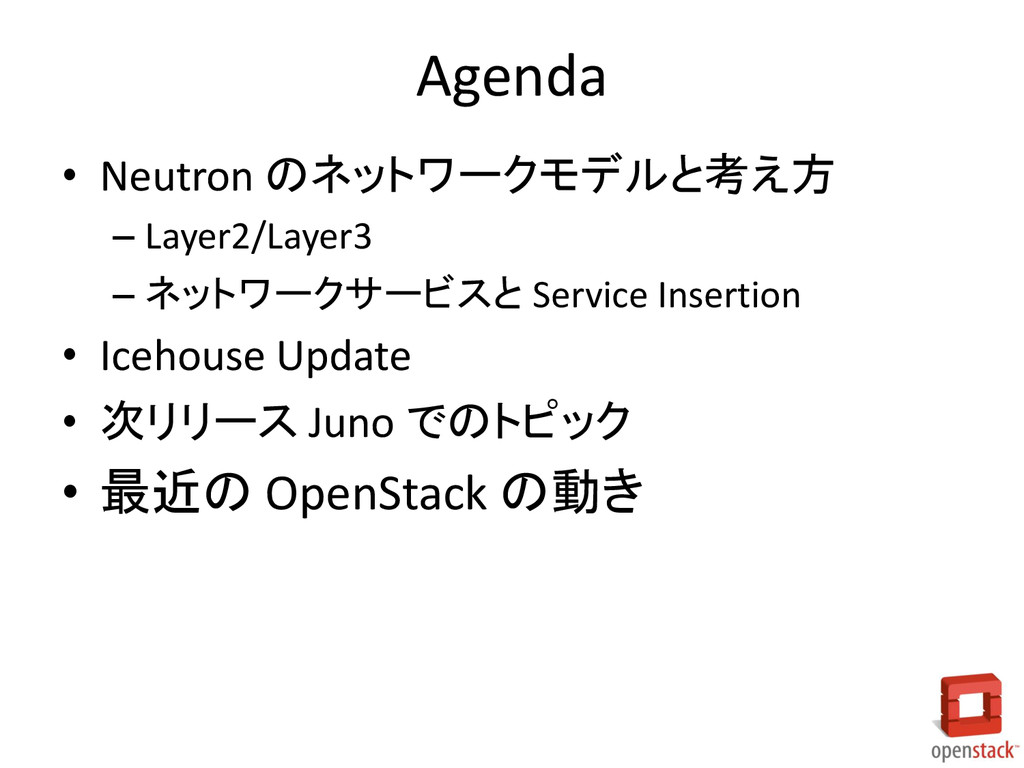

3. Agenda • Neutron のネットワークモデルと考え方 – Layer2/Layer3 – ネットワークサービスと Service Insertion • Icehouse Update • 次リリース Juno でのトピック • 最近の OpenStack の動き

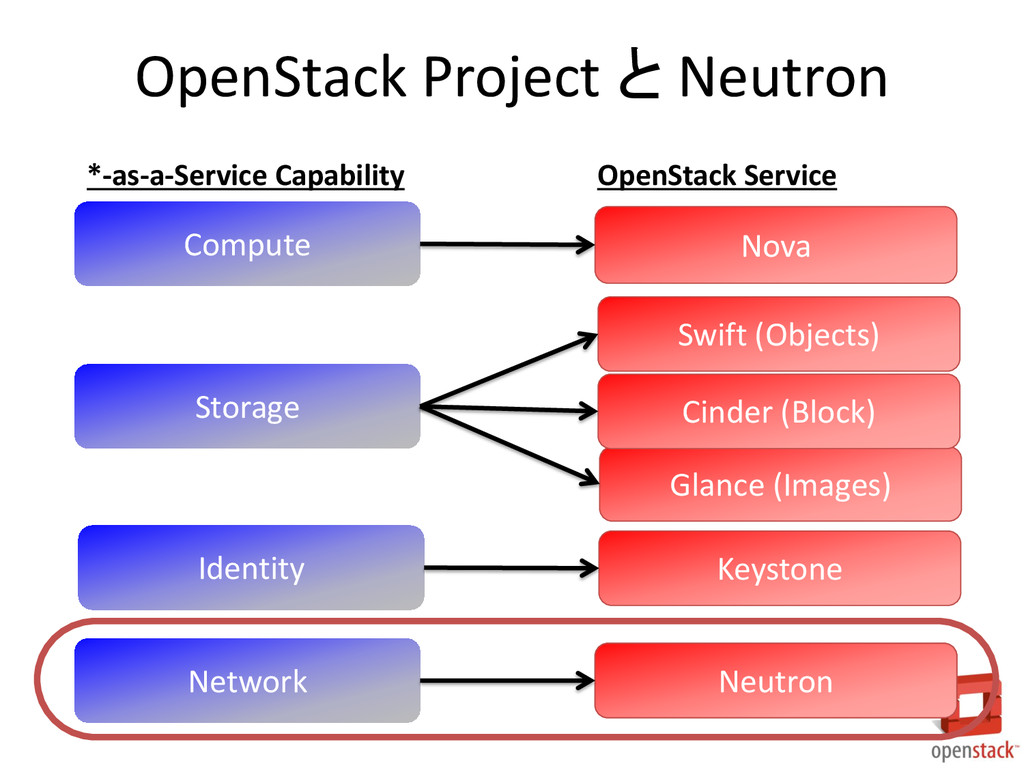

4. ??? Neutron OpenStack Project と Neutron Compute Storage Network Nova Swift (Objects) Glance (Images) Cinder (Block) Identity Keystone *-as-a-Service Capability OpenStack Service

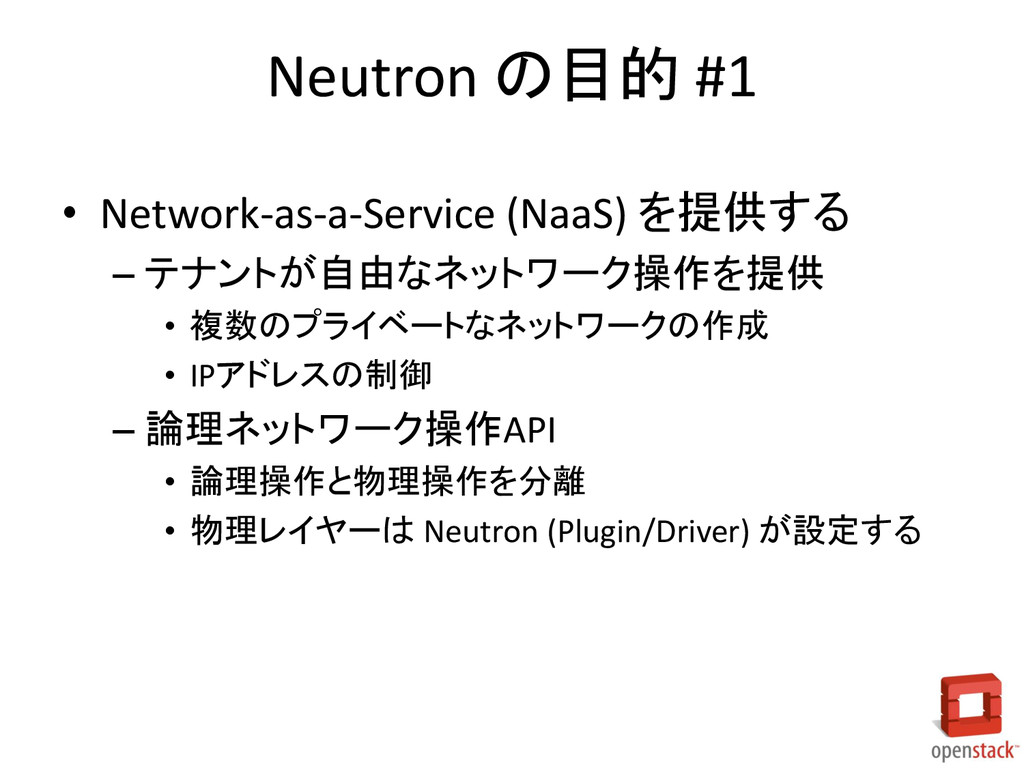

5. Neutron の目的 #1 • Network-as-a-Service (NaaS) を提供する – テナントが自由なネットワーク操作を提供 • 複数のプライベートなネットワークの作成 • IPアドレスの制御 – 論理ネットワーク操作API • 論理操作と物理操作を分離 • 物理レイヤーは Neutron (Plugin/Driver) が設定する
6. Neutron の目的 #2 • 複数のネットワーク技術に対応 – データセンタでは新たな要件が発生 • multi tenancy, remote data center, VM mobility, advanced network services, … – Nova は VLAN + Linux iptables のみが利用可能 – 新しいネットワーク技術に対応できるアーキテクチャ • SDN/OpenFlow-based network • Overlay tunneling (VXLAN, NVGRE, STT, …) • L2 Fabric (Fabric Path, QFabric, …) Technology/Vendor に依存しない共通 API を提供
7. Neutron の基本NWモデル TenantA-VM1 10.0.0.2 TenantA-VM3 9.0.0.2 TenantA-VM2 10.0.0.3 External Net 88.0.0.0/18 Tenant-A Net1 10.0.0.0/24 Tenant-A Net2 9.0.0.0/24 L2 virtual network virtual port virtual server virtual interface (VIF) virtual subnet SNAT for external traffic Floating IP • テナントは複数の Network を作成できる • Network には Subnet (CIDR, GW等) を関連付ける。 – 1つのNWに複数のSubnetを関連付けできる。IPv4+IPv6, IPv4 Address pool 等 – IPアドレスの払い出し (IPAM) – テナント間での IP アドレス重複にも対応 • Networkに複数のPort を作成できる。(L2SWのポートのイメージ) – VM の仮想NICはやルータのINF は Port と関連付けられる。 Neutron
8. Network API • API モデルは基本的に REST • 一般ユーザー向けの API では、論理情報のみが見える • 管理者権限であれば、物理情報を指定した操作も一部では定義。 GET http://localhost:9696/v2.0/networks/20b49737- c718-4f10-8edc-7fe9f8ee7cfd { "network": { "admin_state_up": true, "id": "20b49737-c718-4f10-8edc-7fe9f8ee7cfd", "name": "net1", "router:external": false, "shared": false, "status": "ACTIVE", "subnets": [ "644f729f-1c86-48b3-91a2-761e29398e81" ], "tenant_id": "be11ce3cabc74ee68d4f22253ffbb5e8" } } GET http://localhost:9696/v2.0/networks/20b49737- c718-4f10-8edc-7fe9f8ee7cfd { "network": { "admin_state_up": true, "id": "20b49737-c718-4f10-8edc-7fe9f8ee7cfd", "name": "net1", "router:external": false, "shared": false, "status": "ACTIVE", "subnets": [ "644f729f-1c86-48b3-91a2-761e29398e81" ], "tenant_id": "be11ce3cabc74ee68d4f22253ffbb5e8", "provider:network_type": "vlan", "provider:physical_network": "physnet_1", "provider:segmentation_id": 201 } } 一般ユーザー 管理者ユーザー

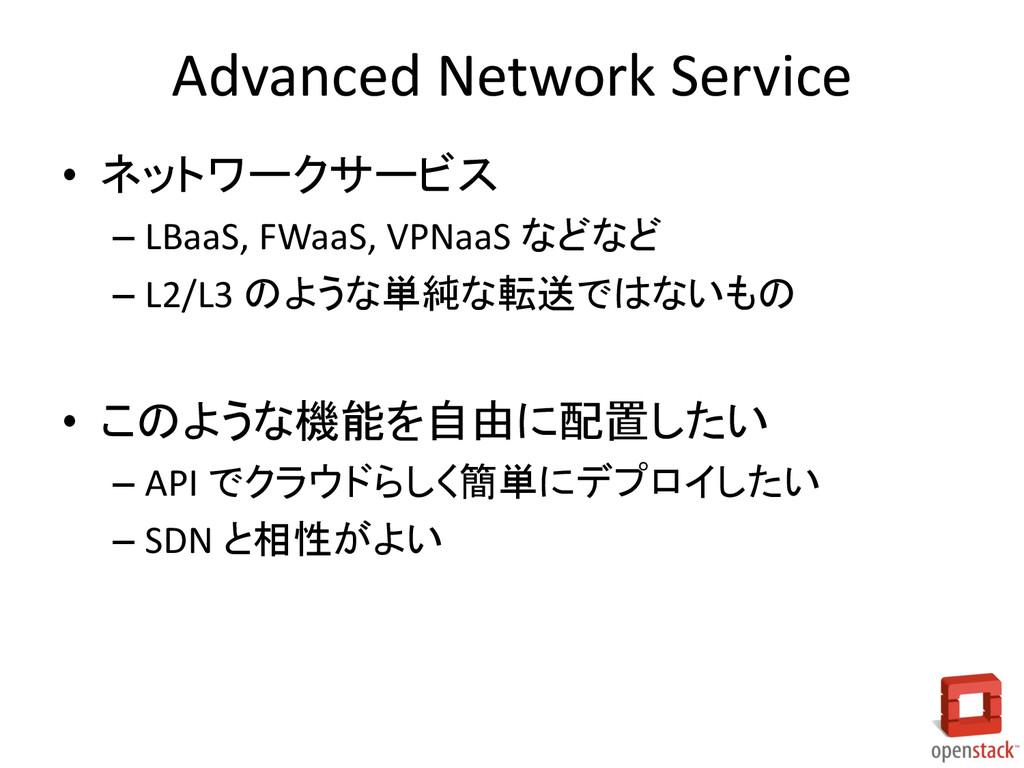

9. Advanced Network Service • ネットワークサービス – LBaaS, FWaaS, VPNaaS などなど – L2/L3 のような単純な転送ではないもの • このような機能を自由に配置したい – API でクラウドらしく簡単にデプロイしたい – SDN と相性がよい
10. サービス配置パターン Network 1 External Network Network 2 Network 1 FW on network FW on Port (security group?) FW on Router Firewall
11. サービス配置パターン Load Balancer Network 1 Network 1 Network 1 Network 2 Direct Return 2-arm LB 1-arm LB - terminated - Router
12. Network Service Insertion Network 1 Network 2 External Network VPN Connection Service Insertion
13. Neutron API の位置付け Virtual Network Virtual Router VM VM VM Compute API L2/L3 API Horizon, Heat or Orchestration LB Service VM Process Based LB (HAProxy) HW Appliance LBaaS API OpenStack が提供するのは Abstraction と Integration (≠ Virtualization) Neutron には L2/L3 API と Advanced Service API が両方存在している。 両者を区別してみると、理解しやすいと思います。
14. Nova Neutron の基本構造 • API に対応して、物理操作を行う Plugin が存在 – Plugin を切り替えることで、様々なネットワーク技術を利用可能 – 複数のPlugin (Core + Service *N) が併存。一つのPluginで複数のAPIも対応可 • OpenStack の一部だが、Neutron 単体でも利用可能 – Neutron API を使うことで、特定のベンダーAPI に Lock-In されにくくなるかも Neutron Server Compute Node VM VM vSwitch HW Switch L2/L3 Plugin FWaaS Plugin LBaaS Plugin Agent L2 API L3 API FWaaS API LBaaS API Network Controller OpenFlow Controller など Neutron API L3 Agent HAProxy Agent Compute API XXX Driver 最近の構造
15. Neutron OpenStack と SDN の連携 Nova NEC OpenFlow Plugin Nova Compute Virtual Switch VM VM Nova Compute Virtual Switch VM VM HW Switch CLI / Dashboard (Horizon) / Orchestration Tool OpenFlow Controller Network OFC API Neutron API OpenFlow Protocol Nova API agent agent NEC OpenFlow OpenDaylight

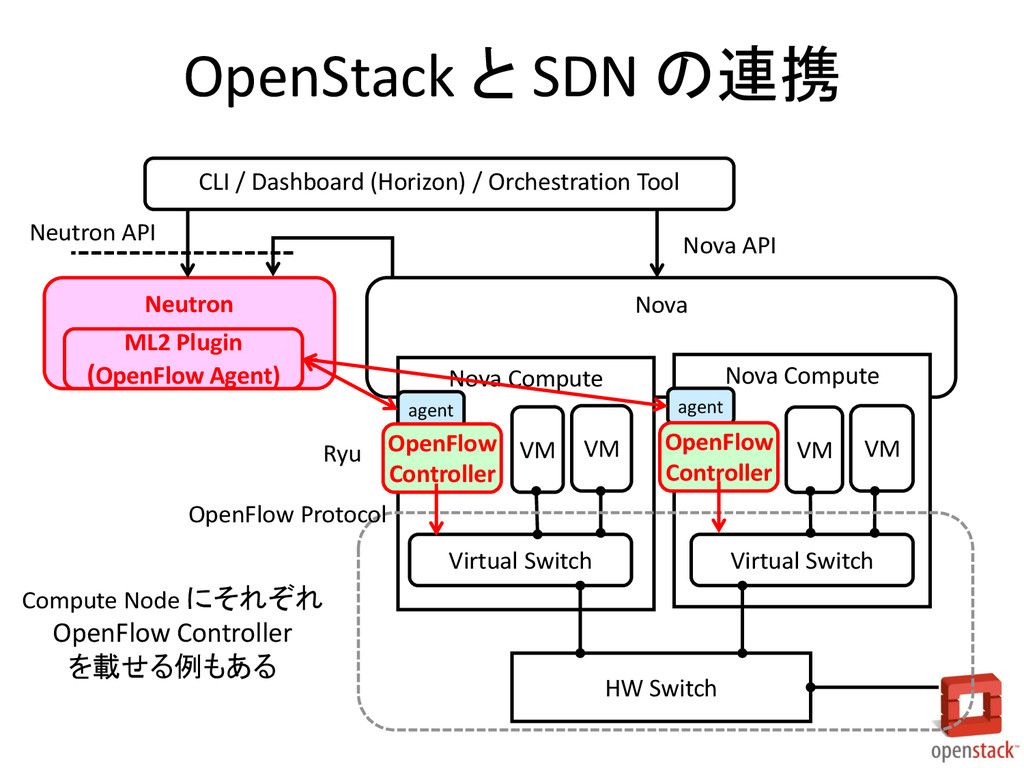

16. Neutron OpenStack と SDN の連携 Nova ML2 Plugin (OpenFlow Agent) Nova Compute Virtual Switch VM VM Nova Compute Virtual Switch VM VM HW Switch CLI / Dashboard (Horizon) / Orchestration Tool Compute Node にそれぞれ OpenFlow Controller を載せる例もある Neutron API OpenFlow Protocol Nova API agent agent OpenFlow Controller OpenFlow Controller Ryu
17. Neutron ML2 Plugin • ML2 = Modular Layer 2 – 複数のプラグインを統合する目的で開発 – デフォルトの Reference Implementation となり、OVS / Linux Bridge plugin は 今後削除される。 – 複数のネットワーク技術を同時に使えるようになる予定 – Type Driver と Mechanism Driver の2種類のドライバー • Type Driver – ネットワーク種別に応じたリソースの管理を行う。VLAN の ID 払い出しなど。 – ネットワーク種別は、ネットワーク作成時に provider_network extension の network_type で指定する – VLAN, VXLAN, GRE, Local, Flat • Mechanism Driver – 実際のデバイスの操作を行う。複数の mechanism driver を同時に有効にで きる (ordered list)。各 mechanism driver は自分が対応しているネットワーク 種別であれば処理を行う。 – Open vSwitch agent driver, Linux Bridge agent driver, Hyper-V agent driver – Cisco Nexus 1000V driver, Arista driver, ….. – L2 population driver • MAC アドレス情報を OVS に展開し、ブロードキャストを削減する OVS/Linux Bridge Plugin の機能は凍結。機能追加は ML2 Plugin に対して行われる。ML2 に移行しましょう

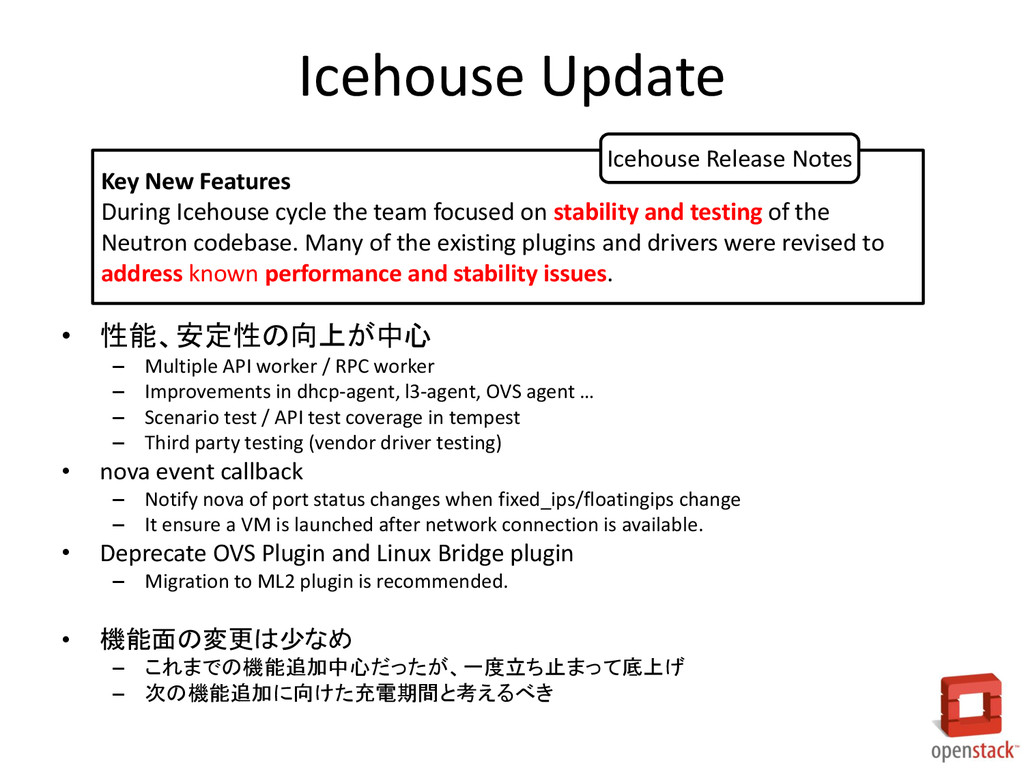

18. Icehouse Update • 性能、安定性の向上が中心 – Multiple API worker / RPC worker – Improvements in dhcp-agent, l3-agent, OVS agent … – Scenario test / API test coverage in tempest – Third party testing (vendor driver testing) • nova event callback – Notify nova of port status changes when fixed_ips/floatingips change – It ensure a VM is launched after network connection is available. • Deprecate OVS Plugin and Linux Bridge plugin – Migration to ML2 plugin is recommended. • 機能面の変更は少なめ – これまでの機能追加中心だったが、一度立ち止まって底上げ – 次の機能追加に向けた充電期間と考えるべき Key New Features During Icehouse cycle the team focused on stability and testing of the Neutron codebase. Many of the existing plugins and drivers were revised to address known performance and stability issues. Icehouse Release Notes
19. Multiple API/RPC Worker Neutron server Message queue OVS agent Dhcp agent l3- agent OVS agent Dhcp agent l3- agent OVS agent Dhcp agent l3- agent DB RPC worker Message queue OVS agent Dhcp agent l3- agent OVS agent Dhcp agent l3- agent OVS agent Dhcp agent l3- agent DB RPC worker RPC worker API worker API worker API worker API request RPC message https://www.openstack.org/assets/presentation-media/junohpneutronatscalefinal.pdf

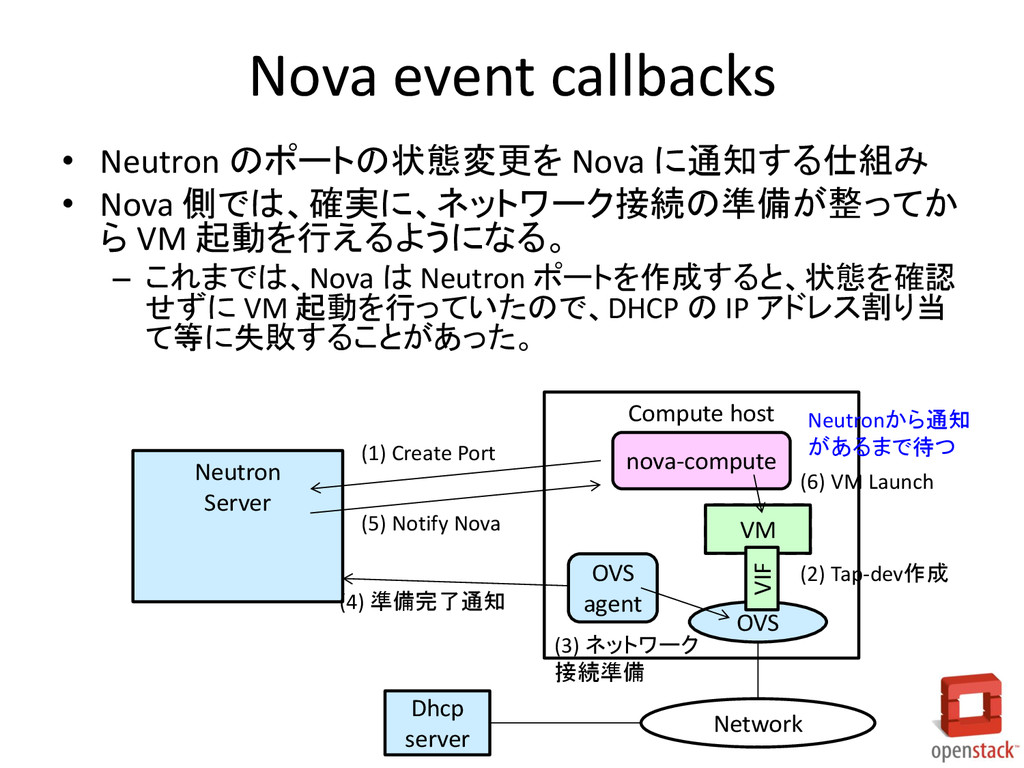

20. Compute host VM Nova event callbacks • Neutron のポートの状態変更を Nova に通知する仕組み • Nova 側では、確実に、ネットワーク接続の準備が整ってか ら VM 起動を行えるようになる。 – これまでは、Nova は Neutron ポートを作成すると、状態を確認 せずに VM 起動を行っていたので、DHCP の IP アドレス割り当 て等に失敗することがあった。 nova-compute VM OVS VIF Neutron Server OVS agent (1) Create Port (2) Tap-dev作成 Network (3) ネットワーク 接続準備 (4) 準備完了通知 (5) Notify Nova (6) VM Launch Dhcp server Neutronから通知 があるまで待つ
21. Vendor Plugin/Driver Testing • Vendor Plugin/Driver についても、パッチ投稿の度にシナリオテスト・APIテ ストを行って結果をレポートすることが必須に。 • テストケースは OpenStack Community で開発したものを実行。 • これまではどこまでテストされているか分からなかった。 http://www.rcbops.com/gerrit/reports/neutron-cireport.html
22. Neutron Icehouse update detail (1/2) • Main Focuses are “Stabilization” and “Test Coverage” (rather than new features) – Scenario and API test coverage in tempest – Enable parallel testing on tempest • Nova-Network Feature Parity – Nova-network feature parity towards deprecating nova-network – A lot of progresses but the completion will be Juno (or later) • Nova Integration : nova-event-callback – Notify nova of port status changes when fixed_ips/floatingips change – It ensure a VM is launched after network connection is available. • ML2 (Modular Layer2) plugin – Add support for vnic type request to be managed by ML2 mechanism drivers • Allows nova to request vnic type for a port : normal, direct (pass-through), macvtap – Implement the binding:profile port attribute in ML2 – Extensible port attribute for plugin to provide details to VIF driver – Migration from OVS / linux bridge plugin to ML2 • Provide a tool to migration DB data from deprecated plugins to ML2. • L3 : Operational Status for Floating IPs • Advanced Network Services (LBaaS, VPNaaS, FWaaS) – No major features – Some vendor drivers: Radware/Embrane (LBaaS), Cisco (VPNaaS)

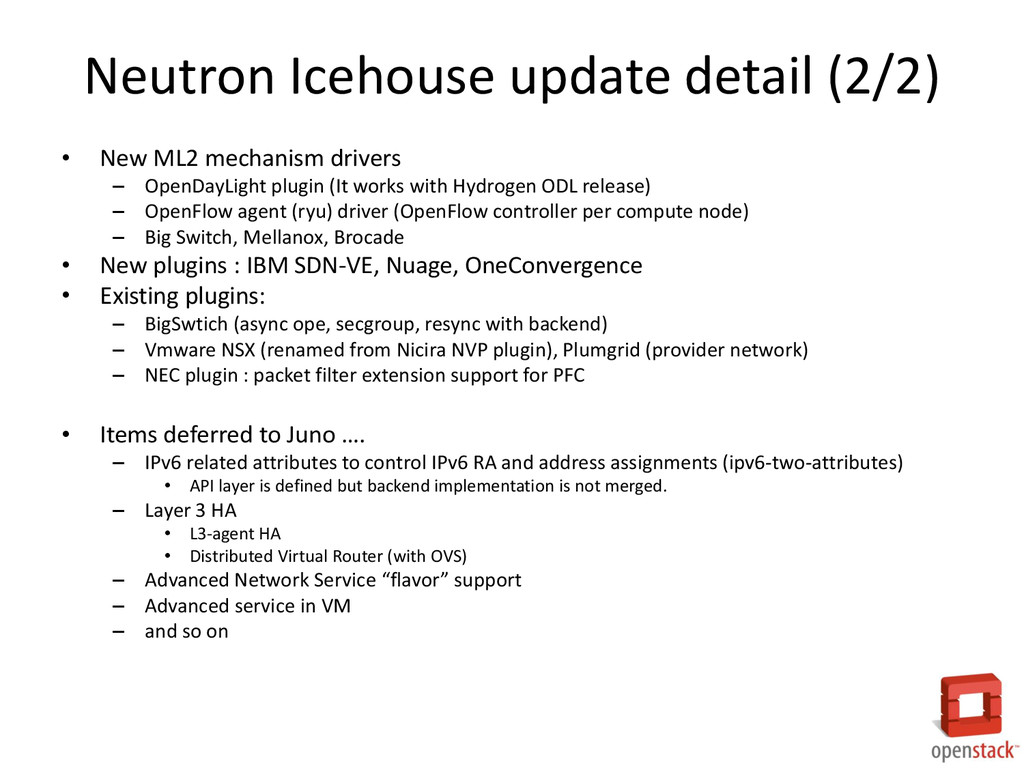

23. Neutron Icehouse update detail (2/2) • New ML2 mechanism drivers – OpenDayLight plugin (It works with Hydrogen ODL release) – OpenFlow agent (ryu) driver (OpenFlow controller per compute node) – Big Switch, Mellanox, Brocade • New plugins : IBM SDN-VE, Nuage, OneConvergence • Existing plugins: – BigSwtich (async ope, secgroup, resync with backend) – Vmware NSX (renamed from Nicira NVP plugin), Plumgrid (provider network) – NEC plugin : packet filter extension support for PFC • Items deferred to Juno …. – IPv6 related attributes to control IPv6 RA and address assignments (ipv6-two-attributes) • API layer is defined but backend implementation is not merged. – Layer 3 HA • L3-agent HA • Distributed Virtual Router (with OVS) – Advanced Network Service “flavor” support – Advanced service in VM – and so on
24. Neutron topics in “Juno” • Migration from “nova-network” – OpenStack には nova-network と neutron の二つのネットワーク機能 が存在するが、将来的には neutron に統合されることは合意ができ ている。 – nova-network との機能互換性の実現 – nova-network からの運用環境での移行サポート • Network/Port/ Security Group などのデータの nova から neutron への移行 • D-Plane トラフィックはダウンさせずに移行する方法が検討中。 TCP セッションが切れないレベルが当面の目標。 • API の停止は伴う見込み。 – Weekly Meeting でもステータスを確認中 • Distributed Virtual Router (DVR) • L3-agent HA • IPv6 full support • Baremetal (Ironic) Integration – Multi Tenant isolation with baremetal instance
25. Neutron topics in “Juno” • Distributed Virtual Router with Open vSwitch – 現在は OSS 実装では、仮想ルーターをまたぐトラフィックは必ず l3- agent が動作するノードを経由 – Compute Node で動作する分散ルータを OVS ベースで実装 – nova-network の multi_host 機能 (ネットワークの HA 方法) の代替と 期待されている。
26. Neutron topics in “Juno” Network Services • Flavor Framework – 複数の Load Balancer のサービスレベル、実装などを選 択可能にする仕組み。サービス品質に応じて、物理アプ ライアンス、仮想アプライアンスなどを使い分けることが 可能になる。 • Service Insertion / Service Chaining • Traffic Steering – L2 Transparent な Network Service を実現するため、条件 にマッチしたトラフィックを特定のポートに Redirect する仕 組みを提案 • Group Policy Framework
27. Neutron topics in “Juno” Network Services • Service VM – VM でネットワーク機能を実現する枠組み – Service VM 自体は Neutron/Nova など複数プロジェク トにまたがるため、独立したプロジェクト (stackforge) で進めることになった。 – Service VM を実現する上での Neutron に必要機能を 整理し、Neutron 側と連携して実装していく。 • Disabling Security Group / Anti-spoofing rule • Trunk VLAN support for VM port • Traffic Steering • …. – https://etherpad.openstack.org/p/servicevm

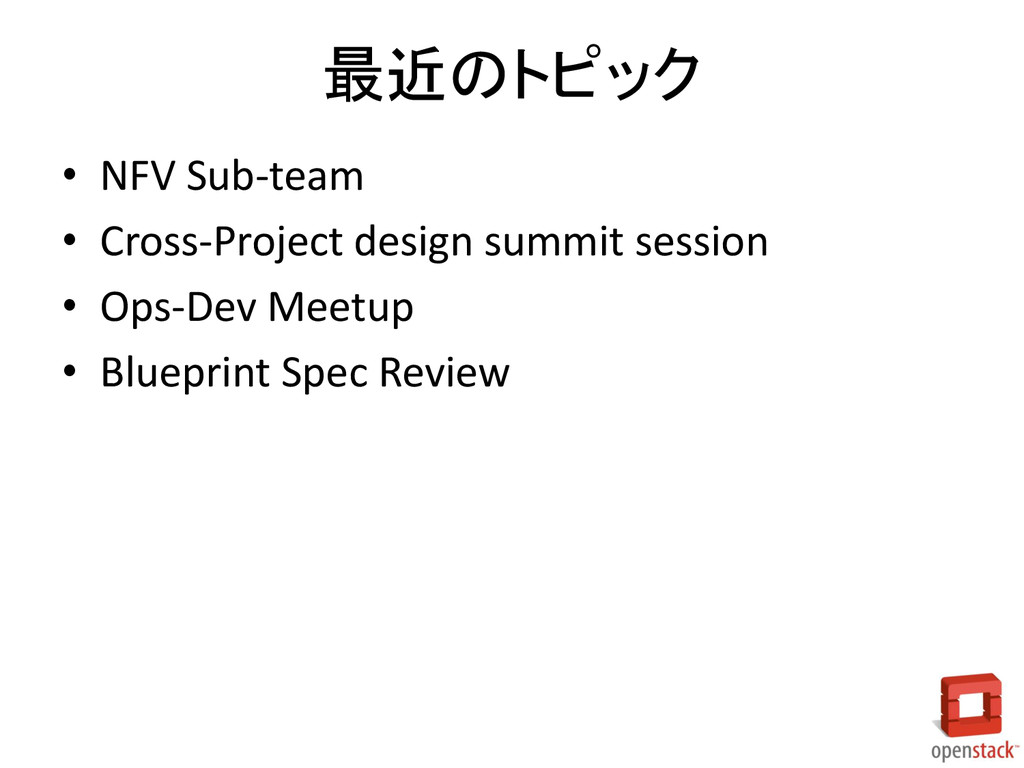

28. 最近のトピック • NFV Sub-team • Cross-Project design summit session • Ops-Dev Meetup • Blueprint Spec Review
29. Slide Backup
30. Neutron の機能ブロック • Neutron Server – 論理ネットワークの管理を行う – Plugin は Neutron Server の一部 • Agent – Neutron Server 以外のサービスプロセス。Neutron Server 以外のサーバでも 動作可能。 – Plugin の実現方式に応じて、必要に応じて使用する。 実現方式によっては Agent は不要。 • Agent – Plugin Agent • 仮想スイッチの情報取得、設定を行う – DHCP Agent • 仮想ネットワーク単位のDHCPサーバの管理を行う – L3 Agent • 論理ルータの操作を行う。論理ルータは、iptables を利用して実現 – Metadata Agent • Neutron 環境において Metadata サーバへのアクセスを Nova metadata server にプロキ シーする。
31. Nova(CC) Neutron Server Compute Node Compute Node Data Network eth1 eth1 eth0 eth0 eth0 OVS (br-int) OVS (br-int) Nova Compute Nova Compute Plugin Agent Plugin Agent Management Network Neutron の機能ブロックと配置 Controller Node eth0 eth1 OVS (br-int) DHCP agent L3 agent Plugin Agent OVS (br-ex) Network Node eth2 External network metadata agt
32. Neutron Nova Neutron Plugin Nova Compute Virtual Switch VM VM Nova Compute Virtual Switch VM VM HW Switch CLI / Dashboard (Horizon) / Orchestration Tool Physical Network Neutron API Nova API agent agent
33. LBaaS • Grizzly で追加 – LBaaS API (tenant API) 策定 – HAProxy reference implementation のみ • Havana – Service Type Framework • Backend が指定可能に。複数のドライバーを選択して LB pool を作成 できる – Vendor Driver, LB Plugin の追加 • Icehouse – Multiple VIPs per pool, VIP の pool 間での移動 – Layer7 support – SSL termination – Routed Service Insertion (LVS based) ? – https://etherpad.openstack.org/p/icehouse-neutron-lbaas
