Пример рабочей документации АХП

Пример рабочей документации по устройству системы архитектурно-художественной подсветки, разработанной инженерами компании АРХСВЕТ.

Transcript

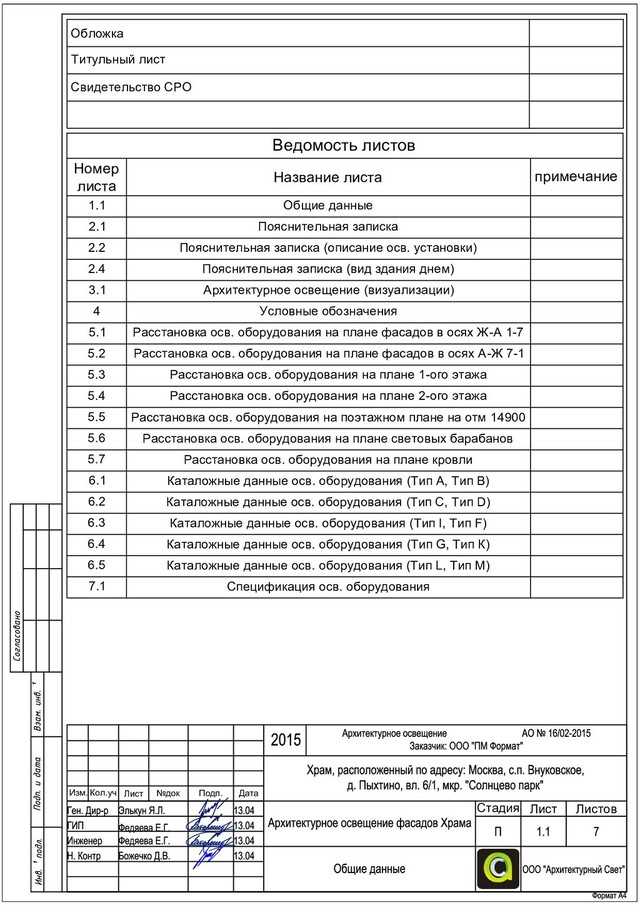

1. Стадия Лист Листов Изм. Кол.уч Лист №док Подп. Дата Обложка Титульный лист Свидетельство СРО Ведомость листов Номер листа Название листа примечание 1.1 Общие данные 2.1 Пояснительная записка 2.2 Пояснительная записка (описание осв. установки) 2.4 Пояснительная записка (вид здания днем) 3.1 Архитектурное освещение (визуализации) 4 Условные обозначения 5.1 Расстановка осв. оборудования на плане фасадов в осях Ж-А 1-7 5.2 Расстановка осв. оборудования на плане фасадов в осях А-Ж 7-1 5.3 Расстановка осв. оборудования на плане 1-ого этажа 5.4 Расстановка осв. оборудования на плане 2-ого этажа 5.5 Расстановка осв. оборудования на поэтажном плане на отм 14900 5.6 Расстановка осв. оборудования на плане световых барабанов 5.7 Расстановка осв. оборудования на плане кровли 6.1 Каталожные данные осв. оборудования (Тип А, Тип В) 6.2 Каталожные данные осв. оборудования (Тип С, Тип D) 6.3 Каталожные данные осв. оборудования (Тип I, Тип F) 6.4 Каталожные данные осв. оборудования (Тип G, Тип К) 6.5 Каталожные данные осв. оборудования (Тип L, Тип M) 7.1 Спецификация осв. оборудования
2. Стадия Лист Листов Изм. Кол.уч Лист №док Подп. Дата ПОЯСНИТЕЛЬНАЯ ЗАПИСКА Объектом архитектурного освещения является Храм, расположенный по адресу: Москва, с.л. Внуковское, д. Пыхтино, вл. 6/1, мкр. "Солнцево парк". Заказчиком проекта является компания ООО "ПМ Формат". Проектом предусмотрено освещение всех фасадов храма, включая освещение центрального большого купола и посветку крестов на малых куполах храма. Предлагается режим освещения, включающий полное освещение здания со всех сторон, картина освещения реализована в монохромных теплых белых тонах, что соотвествует колористическому решению фасадов. Не смотря на то, что осветительная установка не предполагает глобального заливающего освещения фасадов, большое количество осветительных приборов, расположенных непосредвенно на фасаде и кровле здания, реализует картину целостного освещения и представляет здание как единый световой объект. Осветительные приборы устанавливаются в несколько уровней: на уровне пола первого этажа, второго этажа, по кровле здания, а так же в несколько уровней под кровлей для освещения основных архитектурных элементов. С целью экономичного использования электроэнергии для реализации картины освещения использована комбинация осветительных приборов на основе светодиодов. Данные осветительные приборы обеспечивают наилучшие показатели с точки зрения потребления электроэнергии и дальнейшей эксплуатации осветительной установки. ОПИСАНИЕ ОСВЕТИТЕЛЬНОЙ УСТАНОВКИ: 1. Линейные светодиодные светильникики ТИП А (IntiLINE, IntiLED, Россия) заливающего освещения (оптика 800) устанавливаются в линию с помощью собсвенных поворотных кронштейнов со средним расстоянием между линейками 2-3 см, предназначены для заливающего освещения подкровельных элементов, вблизи которых они устанавливаются (направление света снизу вверх, угол наклона светильников 1-30); 2. Линейные светодиодные светильникики ТИП В (IntiLINE, IntiLED, Россия) направленного освещения (оптика 300) устанавливаются в линию с помощью собсвенных поворотных кронштейнов со средним расстоянием между линейками 2-3 см, предназначены для заливающего освещения вертикальной стены, вблизи которой они устанавливаются (направление света снизу вверх, угол наклона светильников 1-30);
3. Стадия Лист Листов Изм. Кол.уч Лист №док Подп. Дата ОПИСАНИЕ ОСВЕТИТЕЛЬНОЙ УСТАНОВКИ 3. Светодиодные прожекторы ТИП С (IntiRAY 18 Вт, IntiLED, Россия) узколучевые (оптика круглосимметричная 100) устанавливаются с помощью собвенной поворотной лиры, светильники предназанчены для лучевого акцентирующего освещения плоских поверхностей, у основания которых они устанавливаются (направление света снизу вверх, угол наклона светильников 1-50); прожекторы С1-С4 (4 шт), предназначенные для освещения плоских пислястр и устанавливаемые на уровне пола первого этажа, требуют изготовления индивидуальных кронштейнов для обеспечения выноса от стены не менее 300 мм; 4. Светодиодные прожекторы ТИП D (IntiRAY 18 Вт, IntiLED, Россия) (оптика круглосимметричная 300) устанавливаются с помощью собвенной поворотной лиры, светильники предназанчены для акцентирующего освещения плоских поверхностей, у основания которых они устанавливаются (направление света снизу вверх, угол наклона светильников 1-50); 5. Светодиодные прожекторы ТИП I (IntiRAY 29 Вт, IntiLED, Россия) узколучевые (оптика круглосимметричная 100) устанавливаются с помощью собвенной поворотной лиры, светильники предназанчены для лучевого акцентирующего освещения плоских поверхностей, у основания которых они устанавливаются (направление света снизу вверх, угол наклона светильников 1-50); прожекторы I1-I24 (24 шт), предназначенные для освещения плоских пислястр и устанавливаемые на уровне пола первого этажа, требуют изготовления индивидуальных кронштейнов для обеспечения выноса от стены не менее 300 мм; 6. Светодиодные прожекторы ТИП F (IntiRAY 29 Вт, IntiLED, Россия) (оптика круглосимметричная 300) устанавливаются с помощью собвенной поворотной лиры, светильники предназанчены для акцентирующего освещения плоских поверхностей, у основания которых они устанавливаются (направление света снизу вверх, угол наклона светильников 1-50); 7. Светодиодные прожекторы ТИП G (IntiRAY 29 Вт, IntiLED, Россия) (оптика овальная 10х500) устанавливаются с помощью собвенной поворотной лиры, светильники предназанчены для акцентирующего заливающего освещения плоских поверхностей, у основания которых они устанавливаются (направление света снизу вверх, угол наклона светильников 1-50); 8. Светодиодные прожекторы ТИП K (IntiRAY 29 Вт, IntiLED, Россия) (оптика заливающая 800) устанавливаются с помощью собвенной поворотной лиры, светильники предназанчены для заливающего освещения потолка третьего уровня колокольни и создания наполняющего освещения отраженным от потолка светом (направление света снизу вверх на потолок, угол наклона светильников 10-150);
4. Стадия Лист Листов Изм. Кол.уч Лист №док Подп. Дата ОПИСАНИЕ ОСВЕТИТЕЛЬНОЙ УСТАНОВКИ 9. Светодиодные прожекторы ТИП L (IntiSTARK 149 Вт, IntiLED, Россия) узколучевые (оптика круглосимметричная 100) устанавливаются с помощью собвенного поворотного кронштейна на горизонтальную поверхность кровли, светильники предназанчены для акцентирующего заливающего освещения центрального большого купола и акцентирующего освещения крестов на малых куполах (направление света снизу вверх, прожекторы необходимо юстировать по месту); 10. Светодиодные прожекторы ТИП M (IntiSTARK 62 Вт, IntiLED, Россия) заливающего света (оптика круглосимметричная 800) устанавливаются с помощью собвенного поворотного кронштейна, светильники предназанчены для заливающего освещения потолка второго и первого уровней колокольни и создания наполняющего освещения отраженным от потолка светом (направление света снизу вверх на потолок, угол наклона светильников 10-150); Данным проектом архитектурного освещения решена задача эстетического визуалального решения здания в ночное время. При монтаже осветительного оборудования следует учесть единый угол наклона для всех осветительных приборов, принадлежащих одной группе, необходимо отъюстировать приборы под контролем стороннего наблюдателя. Общее количество осветительных приборов - 234 шт. Суммарная нагрузка - 7,53 кВт.
5. Стадия Лист Листов Изм. Кол.уч Лист №док Подп. Дата АРХИТЕКТУРНОЕ РЕШЕНИЕ ФАСАДОВ ХРАМА, ВИД ДНЕМ (ВИЗУАЛИЗАЦИЯ)
6. Стадия Лист Листов Изм. Кол.уч Лист №док Подп. Дата АРХИТЕКТУРНОЕ ОСВЕЩЕНИЕ ФАСАДОВ ХРАМА (ВИЗУАЛИЗАЦИИ)
7. Стадия Лист Листов Изм. Кол.уч Лист №док Подп. Дата АРХИТЕКТУРНОЕ ОСВЕЩЕНИЕ ФАСАДОВ ХРАМА (ВИЗУАЛИЗАЦИИ)
8. Стадия Лист Листов Изм. Кол.уч Лист №док Подп. Дата прожекторы С 1-С 4 (4 шт), предназначенные для освещения плоских пислястр и устанавливаются на уровне пола первого этажа, требуют изготовления индивидуальных кронштейнов для обеспечения выноса от стены не менее 300 мм; прожекторы I 1-I 24 (24 шт), предназначенные для освещения плоских пислястр и устанавливаются на уровне пола первого этажа, требуют изготовления индивидуальных кронштейнов для обеспечения выноса от стены не менее 300 мм; Все осветительное оборудование устанавливается на собсвенных поворотных кронштейнах, идущих в комплекте, непосредсвенно на несущие освещаемые поверхности, за исключеним тех прожекторов, для которых указано использование кронштейнов индивидуального изготовления.
9. А Б В Г Д Е Ж О-2 1 2 3 4 5 6 7 Стадия Лист Листов Изм. Кол.уч Лист №док Подп. Дата ОПИСАНИЕ ОСВЕТИТЕЛЬНОЙ УСТАНОВКИ: 1. Линейные светодиодные светильникики ТИП А (IntiLINE, IntiLED, Россия) заливающего освещения (оптика 800) устанавливаются в линию с помощью собсвенных поворотных кронштейнов со средним расстоянием между линейками 2-3 см, предназначены для заливающего освещения подкровельных элементов, вблизи которых они устанавливаются (направление света снизу вверх, угол наклона светильников 1-3 0); 2. Линейные светодиодные светильникики ТИП В (IntiLINE, IntiLED, Россия) направленного освещения (оптика 300) устанавливаются в линию с помощью собсвенных поворотных кронштейнов со средним расстоянием между линейками 2-3 см, предназначены для заливающего освещения вертикальной стены, вблизи которой они устанавливаются (направление света снизу вверх, угол наклона светильников 1-3 0); 3. Светодиодные прожекторы ТИП С (IntiRAY 18 Вт, IntiLED, Россия) узколучевые (оптика круглосимметричная 100) устанавливаются с помощью собвенной поворотной лиры, светильники предназанчены для лучевого акцентирующего освещения плоских поверхностей, у основания которых они устанавливаются (направление света снизу вверх, угол наклона светильников 1-5 0); прожекторы С1-С4 (4 шт), предназначенные для освещения плоских пислястр и устанавливаемые на уровне пола первого этажа, требуют изготовления индивидуальных кронштейнов для обеспечения выноса от стены не менее 300 мм; 4. Светодиодные прожекторы ТИП D (IntiRAY 18 Вт, IntiLED, Россия) (оптика круглосимметричная 300) устанавливаются с помощью собвенной поворотной лиры, светильники предназанчены для акцентирующего освещения плоских поверхностей, у основания которых они устанавливаются (направление света снизу вверх, угол наклона светильников 1-50); 5. Светодиодные прожекторы ТИП I (IntiRAY 29 Вт, IntiLED, Россия) узколучевые (оптика круглосимметричная 100) устанавливаются с помощью собвенной поворотной лиры, светильники предназанчены для лучевого акцентирующего освещения плоских поверхностей, у основания которых они устанавливаются (направление света снизу вверх, угол наклона светильников 1-5 0); прожекторы I1-I24 (24 шт), предназначенные для освещения плоских пислястр и устанавливаемые на уровне пола первого этажа, требуют изготовления индивидуальных кронштейнов для обеспечения выноса от стены не менее 300 мм; 6. Светодиодные прожекторы ТИП F (IntiRAY 29 Вт, IntiLED, Россия) (оптика круглосимметричная 300) устанавливаются с помощью собвенной поворотной лиры, светильники предназанчены для акцентирующего освещения плоских поверхностей, у основания которых они устанавливаются (направление света снизу вверх, угол наклона светильников 1-50); 7. Светодиодные прожекторы ТИП G (IntiRAY 29 Вт, IntiLED, Россия) (оптика овальная 10х500) устанавливаются с помощью собвенной поворотной лиры, светильники предназанчены для акцентирующего заливающего освещения плоских поверхностей, у основания которых они устанавливаются (направление света снизу вверх, угол наклона светильников 1-50); 8. Светодиодные прожекторы ТИП K (IntiRAY 29 Вт, IntiLED, Россия) (оптика заливающая 800) устанавливаются с помощью собвенной поворотной лиры, светильники предназанчены для заливающего освещения потолка третьего уровня колокольни и создания наполняющего освещения отраженным от потолка светом (направление света снизу вверх на потолок, угол наклона светильников 10-15 0); 9. Светодиодные прожекторы ТИП L (IntiSTARK 149 Вт, IntiLED, Россия) узколучевые (оптика круглосимметричная 100) устанавливаются с помощью собвенного поворотного кронштейна на горизонтальную поверхность кровли, светильники предназанчены для акцентирующего заливающего освещения центрального большого купола и акцентирующего освещения крестов на малых куполах (направление света снизу вверх, прожекторы необходимо юстировать по месту); 10. Светодиодные прожекторы ТИП M (IntiSTARK 62 Вт, IntiLED, Россия) заливающего света (оптика круглосимметричная 800) устанавливаются с помощью собвенного поворотного кронштейна, светильники предназанчены для заливающего освещения потолка второго и первого уровней колокольни и создания наполняющего освещения отраженным от потолка светом (направление света снизу вверх на потолок, угол наклона светильников 10-150);
10. А Б В Г Д Е Ж 1 2 3 4 5 6 7 Стадия Лист Листов Изм. Кол.уч Лист №док Подп. Дата ОПИСАНИЕ ОСВЕТИТЕЛЬНОЙ УСТАНОВКИ: 1. Линейные светодиодные светильникики ТИП А (IntiLINE, IntiLED, Россия) заливающего освещения (оптика 800) устанавливаются в линию с помощью собсвенных поворотных кронштейнов со средним расстоянием между линейками 2-3 см, предназначены для заливающего освещения подкровельных элементов, вблизи которых они устанавливаются (направление света снизу вверх, угол наклона светильников 1-3 0); 2. Линейные светодиодные светильникики ТИП В (IntiLINE, IntiLED, Россия) направленного освещения (оптика 300) устанавливаются в линию с помощью собсвенных поворотных кронштейнов со средним расстоянием между линейками 2-3 см, предназначены для заливающего освещения вертикальной стены, вблизи которой они устанавливаются (направление света снизу вверх, угол наклона светильников 1-3 0); 3. Светодиодные прожекторы ТИП С (IntiRAY 18 Вт, IntiLED, Россия) узколучевые (оптика круглосимметричная 100) устанавливаются с помощью собвенной поворотной лиры, светильники предназанчены для лучевого акцентирующего освещения плоских поверхностей, у основания которых они устанавливаются (направление света снизу вверх, угол наклона светильников 1-5 0); прожекторы С1-С4 (4 шт), предназначенные для освещения плоских пислястр и устанавливаемые на уровне пола первого этажа, требуют изготовления индивидуальных кронштейнов для обеспечения выноса от стены не менее 300 мм; 4. Светодиодные прожекторы ТИП D (IntiRAY 18 Вт, IntiLED, Россия) (оптика круглосимметричная 300) устанавливаются с помощью собвенной поворотной лиры, светильники предназанчены для акцентирующего освещения плоских поверхностей, у основания которых они устанавливаются (направление света снизу вверх, угол наклона светильников 1-50); 5. Светодиодные прожекторы ТИП I (IntiRAY 29 Вт, IntiLED, Россия) узколучевые (оптика круглосимметричная 100) устанавливаются с помощью собвенной поворотной лиры, светильники предназанчены для лучевого акцентирующего освещения плоских поверхностей, у основания которых они устанавливаются (направление света снизу вверх, угол наклона светильников 1-5 0); прожекторы I1-I24 (24 шт), предназначенные для освещения плоских пислястр и устанавливаемые на уровне пола первого этажа, требуют изготовления индивидуальных кронштейнов для обеспечения выноса от стены не менее 300 мм; 6. Светодиодные прожекторы ТИП F (IntiRAY 29 Вт, IntiLED, Россия) (оптика круглосимметричная 300) устанавливаются с помощью собвенной поворотной лиры, светильники предназанчены для акцентирующего освещения плоских поверхностей, у основания которых они устанавливаются (направление света снизу вверх, угол наклона светильников 1-50); 7. Светодиодные прожекторы ТИП G (IntiRAY 29 Вт, IntiLED, Россия) (оптика овальная 10х500) устанавливаются с помощью собвенной поворотной лиры, светильники предназанчены для акцентирующего заливающего освещения плоских поверхностей, у основания которых они устанавливаются (направление света снизу вверх, угол наклона светильников 1-50); 8. Светодиодные прожекторы ТИП K (IntiRAY 29 Вт, IntiLED, Россия) (оптика заливающая 800) устанавливаются с помощью собвенной поворотной лиры, светильники предназанчены для заливающего освещения потолка третьего уровня колокольни и создания наполняющего освещения отраженным от потолка светом (направление света снизу вверх на потолок, угол наклона светильников 10-15 0); 9. Светодиодные прожекторы ТИП L (IntiSTARK 149 Вт, IntiLED, Россия) узколучевые (оптика круглосимметричная 100) устанавливаются с помощью собвенного поворотного кронштейна на горизонтальную поверхность кровли, светильники предназанчены для акцентирующего заливающего освещения центрального большого купола и акцентирующего освещения крестов на малых куполах (направление света снизу вверх, прожекторы необходимо юстировать по месту); 10. Светодиодные прожекторы ТИП M (IntiSTARK 62 Вт, IntiLED, Россия) заливающего света (оптика круглосимметричная 800) устанавливаются с помощью собвенного поворотного кронштейна, светильники предназанчены для заливающего освещения потолка второго и первого уровней колокольни и создания наполняющего освещения отраженным от потолка светом (направление света снизу вверх на потолок, угол наклона светильников 10-150);
11. Центральный алтарь+солея Лестница №2 Тамбур Боковой алтарь+солея Иконная лавка Храм на 700 человек 1 Номер Наименование помещения Площадь Общая площадь помещений этажа : ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ на отм. 0,00 м2 2 3 4 5 6 7 помещ. 444,50 7,50 12,50 279,00 28,00 28,00 Боковой алтарь+солея 77,00 12,50 1 2 3 4 5 7 6 А Б В Г Д Е Ж 1 2 3 4 5 6 7 Стадия Лист Листов Изм. Кол.уч Лист №док Подп. Дата ПЛАН 1-ОГО ЭТАЖА (М 1:100)
12. Служебное помещение Лестница №2 Хоры 1 Номер Наименование помещения Площадь Общая площадь помещений этажа : ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ на отм. +6,00 м2 2 3 помещ. 86,80 12,50 66,00 8,30 1 2 3 А Б В Г Д Е Ж 1 2 3 4 5 6 7 Стадия Лист Листов Изм. Кол.уч Лист №док Подп. Дата ПЛАН 2-ОГО ЭТАЖА (М 1:100)
13. А Б В Г Д Е Ж 1 2 3 4 5 6 7 Стадия Лист Листов Изм. Кол.уч Лист №док Подп. Дата ПОЭТАЖНЫЙ ПЛАН НА ОТМЕТКЕ +14.900 (М 1:100) Место установки прожекторов F 9-10, 11-12
14. А Б В Г Д Е Ж 1 2 3 4 5 6 7 Стадия Лист Листов Изм. Кол.уч Лист №док Подп. Дата ПЛАН СВЕТОВЫХ БАРАБАНОВ (М 1:100)
15. А Б В Г Д Е Ж 1 2 3 4 5 6 7 Стадия Лист Листов Изм. Кол.уч Лист №док Подп. Дата ПЛАН КРОВЛИ (М 1:100)
16. Стадия Лист Листов Изм. Кол.уч Лист №док Подп. Дата ТИП А ТИП В L=1017 мм L=1017 / 697 / 377 мм 28 Вт 28 / 18 / 9 Вт
17. Стадия Лист Листов Изм. Кол.уч Лист №док Подп. Дата ТИП C ТИП D
18. Стадия Лист Листов Изм. Кол.уч Лист №док Подп. Дата ТИП I ТИП F
19. Стадия Лист Листов Изм. Кол.уч Лист №док Подп. Дата ТИП G ТИП K
20. Стадия Лист Листов Изм. Кол.уч Лист №док Подп. Дата ТИП L ТИП М 149 Вт 62 Вт
21. Стадия Лист Листов Изм. Кол.уч Лист №док Подп. Дата
