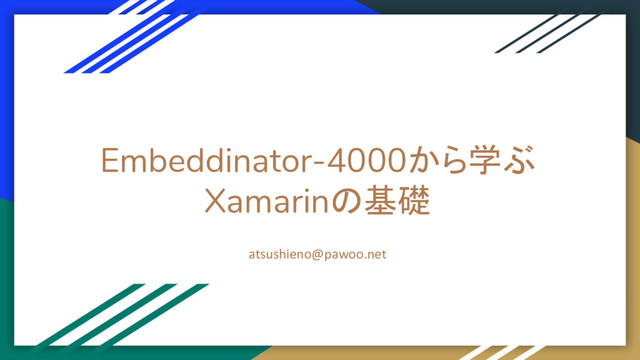

1. Embeddinator-4000から学ぶ
   Xamarinの基礎
   atsushieno@pawoo.net


   View Slide

2. Introduction


   View Slide

3. Embeddinator-4000とは?


   View Slide

4. Xamarinをネイティブで使う?
   ● Native Embedding (Xamarin.Forms)
   ○ プラットフォーム固有のコントロールを Xamarin.FormsのLayoutの子として追加
   ● Forms Embedding (Xamarin.Forms)
   ○ Xamarin.Formsのページをプラットフォーム固有の UIコントロールとして追加
   ● Embeddinator-4000
   ○ Mono/Xamarinで書いたコードを、プラットフォームネイティブのコードとして利用
   Xamarin.Forms
   Xamarin Native
   Xamarin Native
   Xamarin.Forms
   Native (objc/Java)
   Xamarin


   View Slide

5. 何が出来るのか
   ● .NET DLLに対応するC/Java/objcバインディングを生成できる
   ● Xamarin.Androidのライブラリ プロジェクトをaarに変換できる
   ○ 「Xamarin.Androidのライブラリ プロジェクト」には
   Xamarin.FormsのNative Embeddingも含まれる(!)
   ● Mac, iOS (Objective-C)も実装されている
   ○ 公式にはまだAndroidのみ
   ※「aarって何?」という人向けではない


   View Slide

6. どうやって使うのか?
   ● nugetでembeddinator-4000をインストール
   ● コマンドラインで実行
   ● mono packages/Embeddinator-4000.0.2.0.80/tools/Embeddinator-4000.exe
   -platform=Android -gen=Java -c project/bin/Debug/MyLibrary.dll
   ● mono packages/Embeddinator-4000.0.2.0.80/tools/objcgen.exe -platform=MacOS
   -gen=Obj-C -c project/bin/Debug/MyLibrary.dll
   ● mono packages/Embeddinator-4000.0.2.0.80/tools/Embeddinator-4000.exe
   -platform=Linux -gen=c -c project/bin/Debug/MyLibrary.dll


   View Slide

7. 何が出来上がるのか?


   View Slide

8. どんなライブラリが生成されるのか? (C)
   using System;
   public class MyLibrary
   {
   public string Hello (string input)
   {
   return "Hello, " + input;
   }
   }
   #include "glib.h"
   #include "mono_embeddinator.h"
   #include "c-support.h"
   typedef MonoEmbedObject MyLibrary;
   MONO_EMBEDDINATOR_API MyLibrary* MyLibrary_new();
   MONO_EMBEDDINATOR_API const char*
   MyLibrary_Hello(MyLibrary* object, const char* input);


   View Slide

9. どんなライブラリが生成されるのか? (Java)
   ● Java APIのjarとmonodroidランタイム、アセンブリをassetsに含むaar
   ○ resがまだ含まれていない（困る）
   ● hello worldレベルのaarで約10MB
   package xamarin_forms_core.xamarin.forms;
   import com.sun.jna.Pointer;
   import mono.embeddinator.Runtime;
   ...
   public class Page extends VisualElement
   implements ILayout, IPageController {
   public Page(Pointer object) { super(object); }


   View Slide

10. どうやっているのか
    これを理解するには、Xamarinの動作原理を理解する必要がある
    以下の質問にYesと答えられる人にはすぐ概要が分かる
    ● iOSやAndroidのアプリケーション（iOSならXcode + Objective-C、AndroidならAndroid Studio + Java）が、ど
    のように作られているのかを理解している
    ● それぞれのプラットフォームで、ネイティブライブラリをビルドして使用できる
    ● monoがembedded APIを用意していることを知っている
    ● Xamarinアプリケーションが各プラットフォームの標準に沿っていると知っている


    View Slide

11. Xamarin.Android
    の基礎


    View Slide

12. embedded mono
    ネイティブに組み込んで
    monoを使って.NETコードを
    実行できるCライブラリ
    リフレクションAPIのようなもの
    [doc] embedding mono
    scripting engineなどに便利


    View Slide

13. monoランタイムによるアプリ起動の流れ
    main()
    mscorlibのロード
    machine.configなどのロード
    AppDomainの生成
    アセンブリのロード
    CILの実行
    この流れは全部mono embedded APIで実装できる
    .NETコードのエントリポイントは Main()とは限らない
    embedded monoなら任意のメソッドから実行可能
    .NETにも同様の機能がある（ CLR Hosting）
    ※Silverlight、VSTO
    $mono hello.exe
    Hello, C#


    View Slide

14. iOS/Xamarin.iOS
    今回はまだサポートされていないし、時間も足りないので省略…
    ● C/objective-c/swiftのコードはclang+llvmでネイティブにコンパイルされる
    ○ 実際に開発者が使うのはXcodeとか、xcodebuildなどのビルドツール
    ● プログラムはmain()から普通に開始
    ● embedded monoは `Mono.framework` になっている = リンクするだけ
    ● ObjCRuntime (C API)とembedded monoの間で相互運用
    ○ Xamarin.iOSのAPIは全てこの応用。 strongly typed iOS-ObjCRuntime API


    View Slide

15. 標準的なAndroidアプリはどのように作るか
    ● Android Studioで開発するのが一般的
    ● JavaまたはKotlinでコーディング
    ● ビルドシステムはGradle
    ● 外部ライブラリはjarまたはaar
    ○ jarはコードだけ、aarはネイティブライブラリとかリソースも
    ○ パッケージ管理はMaven (主にjcenterサーバー)
    ● ビルドされるアプリケーションはapk
    ○ Javaの*.classはdex (dalvik bytecode)に変換
    ○ apkは（zipalignされた）zipアーカイブ


    View Slide

16. Androidアプリでnative libsを使う
    ※libmonoはネイティブライブラリ
    ● AndroidはLinuxベースのOS
    ● Android NDKでビルド
    (tools: gcc or clang/llvm, libs: bionic libc etc.)
    ● CPUアーキテクチャごとにビルド
    (armeabi-v7a, aarch64, x86, x86_64, mips)
    【CからのJava呼び出し】
    ((JNIEnv) env)->CallVoidMethod(klass,...)
    ※JNIEnvがメタプログラミングの中心
    【JavaからのC呼び出し】
    boolean native foo(...)
    ※nativeはJavaのキーワード　C#の
    extern


    View Slide

17. Xamarin.AndroidとJava/Androidのやり取り
    ※われわれの Activity.OnCreate() はどう実行されるの
    か?
    ● XAアプリをビルドすると、Javaから.NETを呼ぶため
    のJCW (Java callable wrapper)が生成される
    ○ src/md5XXXXXXXXXXXXX/MainActivity.java みたいな感じ
    ○ mono embedded APIを間接的に呼び出す libmonodroidの
    nativeメソッド呼び出し(JNI)として実装されている
    ● AndroidフレームワークがアプリのJCWを呼び出す
    と関連付けられた.NETコードが実行される


    View Slide

18. （図解JCW）
    Android
    Activity
    Thread
    APP
    JCW
    Main
    Activity
    (.java)
    onCreate()
    C# App
    Main
    Activity
    (.cs)
    X.A.
    lib
    monodroid
    n_onCreate()
    "OnCreate()"
    var method =
    "GetOnCreate_Landroid_os_Bundle_
    Handler");
    ...
    ...
    mono_runtime_invoke(...);
    Android側が
    呼ぶもの


    View Slide

19. Androidアプリはどのように実行されるか
    AndroidフレームワークはJavaで実装されており、
    Zygote（Javaもどき）のプロセスで動く。例外は無い
    ● ユーザーがアプリを起動
    ● AndroidシステムがZygoteプロセスをfork
    ● ActivityThreadクラスがライフサイクルを制御
    ● AndroidManifest.xmlを読んで初期化処理
    ○ ContentProviderがあれば実行 （onCreate() など）
    ○ Applicationを実行
    ○ main launcher Activityがあれば実行


    View Slide

20. Xamarin.Androidはどう初期化されるのか?
    ● MonoRuntimeProviderというContentProviderで初期化
    ○ 非公式に一般的な方法　 Firebaseなどでも使用
    ○ このタイミングでなくても良い（が初期化以前は使えない）
    ○ libmonodroid
    ■ embedded monoの初期化
    ■ 全アセンブリのロード
    ■ JNI RegisterNatives()でJava/.NETマッピング
    ● JavaアプリケーションループがアプリのJCWを実行
    ○ （JCW = .NETコードをJNI経由で呼び出すJavaクラス）
    ※Androidの標準的な仕組みに基づいて実現している


    View Slide

21. Embeddinator-4000


    View Slide

22. Embeddinator-4000の仕組みの概要
    ● C（など）のコードからMono/XamarinのマネージドAPIを呼び出す
    ● .NETのアプリに含まれるAPIを「C / Java / Objective-Cから呼び出す」APIを
    自動生成してライブラリ化する
    ● 呼び出されたマネージドコードはmono上で実行される（iOSはAOT-ed）
    実は呼び出し層の構成が変わっただけであって、プラットフォーム
    (objc/Java/C)と.NETの相互運用の仕組みであることに変わりはない
    Androidが決め打ちのJCWを呼び出す vs. ユーザーが任意のe4k APIを使う


    View Slide

23. （図解Embeddinator-4000呼び出し）
    User
    Java
    Code
    e4k
    Java
    API
    Visual
    Element
    .java
    new xamarin_
    forms_core.
    xamarin.forms.
    VisualElement()
    C# App
    Visual
    Element
    (.cs)
    e4k C API
    Xamarin.
    Forms.
    Core.c "get_Height()"
    .getHeight()
    Xamarin_Forms
    _VisualElement
    _get_Height()


    View Slide

24. Cコードの生成
    生成ツールは部分的にCppSharpを活用して作られている
    C++と{好きな言語環境を入れる }の相互運用の自動化は超絶難易度が高いが
    Cなら簡単（というか、たいてい用意されている）
    　PInvoke、JNI、perl XS、python cypes、node-ffi


    View Slide

25. Objective-Cコードの生成
    ● 今回はAndroidの話をするだけでいっぱいいっぱいなので、割愛
    ● ツールとしてはobjcgen.exe
    ○ MonoEmbeddinator4000.exeとは完全に別物の実装
    ○ だいたいTextWriter.WriteLine()で実装している
    ● MacOSをターゲットにしたら、ライブラリまではビルドできた
    ● iOSはまだ調整が必要そう


    View Slide

26. Android Javaコードの生成
    ● 「C/C++の呼び出しを行うJavaコード」を自動生成する
    ● JavaとC++のinteropは現在は一般的にJNIベースの煩雑な手作業
    ● Embeddinator-4000のコア: e4k C APIからJNA 呼び出しJavaコードを生成
    ○ JNAのランタイムが実行時にも必要になる（aarに組み込まれる）
    JNA: Java Native Access (com.sun.jna)
    Androidをサポートし、事前コード生成を必要としない唯一の選択肢（今回は重要ではない）


    View Slide

27. 考察


    View Slide

28. Embeddinator-4000の利点
    Xamarinアプリケーション開発者にとってのメリット
    ない
    それとは関係なく、CppSharpがあるとネイティブ
    ライブラリの呼び出しが楽になる…かもしれない
    ※rephrase: C++相互運用は激ムズ
    ※Xamarinからネイティブライブラリを大量に呼び出していると便利かも


    View Slide

29. Embeddinator-4000の想定ユーザー(?)
    ● 既存のネイティブアプリでXamarinベースのコードを活用したい人
    ● 既存のネイティブアプリからXamarinに少しずつコードを移行したい人
    ● 既存のXamarinアプリからネイティブに土台を移行したい人
    ● .NET以外の環境でも.NETライブラリの利用を拡大したいライブラリ提供者
    ○ Azure関連のライブラリとか?
    ○ ライブラリはMavenに発行することも検討されている


    View Slide

30. より開かれたXamarin環境
    ● Embeddinator-4000は「Xamarinでコードを書くとMicrosoft技術に囲い込まれ
    る」という懸念を晴らすために存在する技術でもある
    ● Xamarinを宣伝したい時に「でもXamarinで全部書くのはこわい…」となった
    時に緩和剤のひとつとして機能する側面がある
    ● 「ネイティブで出来るアレやコレができなくなるから…」と言われてXamarinを
    利用できなくなっても、埋め込めるチャンスがある
    ● ただし多用には警戒したほうがよい。相互運用の出入り口が多いとメンテナ
    ンス地獄になる。ツールの完成度に振り回される
    ● まだ出できたばかりのツールだということを忘れない


    View Slide

31. まとめ
    ● Xamarinのアプリケーションを埋め込む技術はいろいろあってややこし
    いので、どれの話をしているか意識して聞いたほうが良い
    ● Xamarinは、iOS/Androidアプリケーションにネイティブコードである
    libmonoを組み込んで相互運用する技術
    ● Embeddinatorも、.NET APIを（Xamarinと）mono embedded API経由で、
    相互運用する技術
    ● レイヤーの重なり方がXamarinアプリケーションと少し違うだけ


    View Slide
