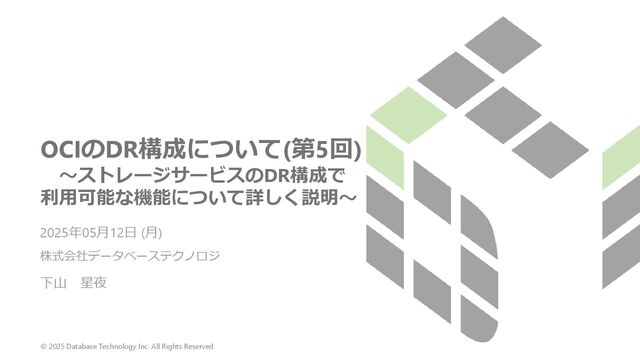

1. © 2025 Database Technology Inc. All Rights Reserved. 株式会社データベーステクノロジ OCIのDR構成について(第5回) ～ストレージサービスのDR構成で 利用可能な機能について詳しく説明～ 2025年05月12日 (月) 下山 星夜

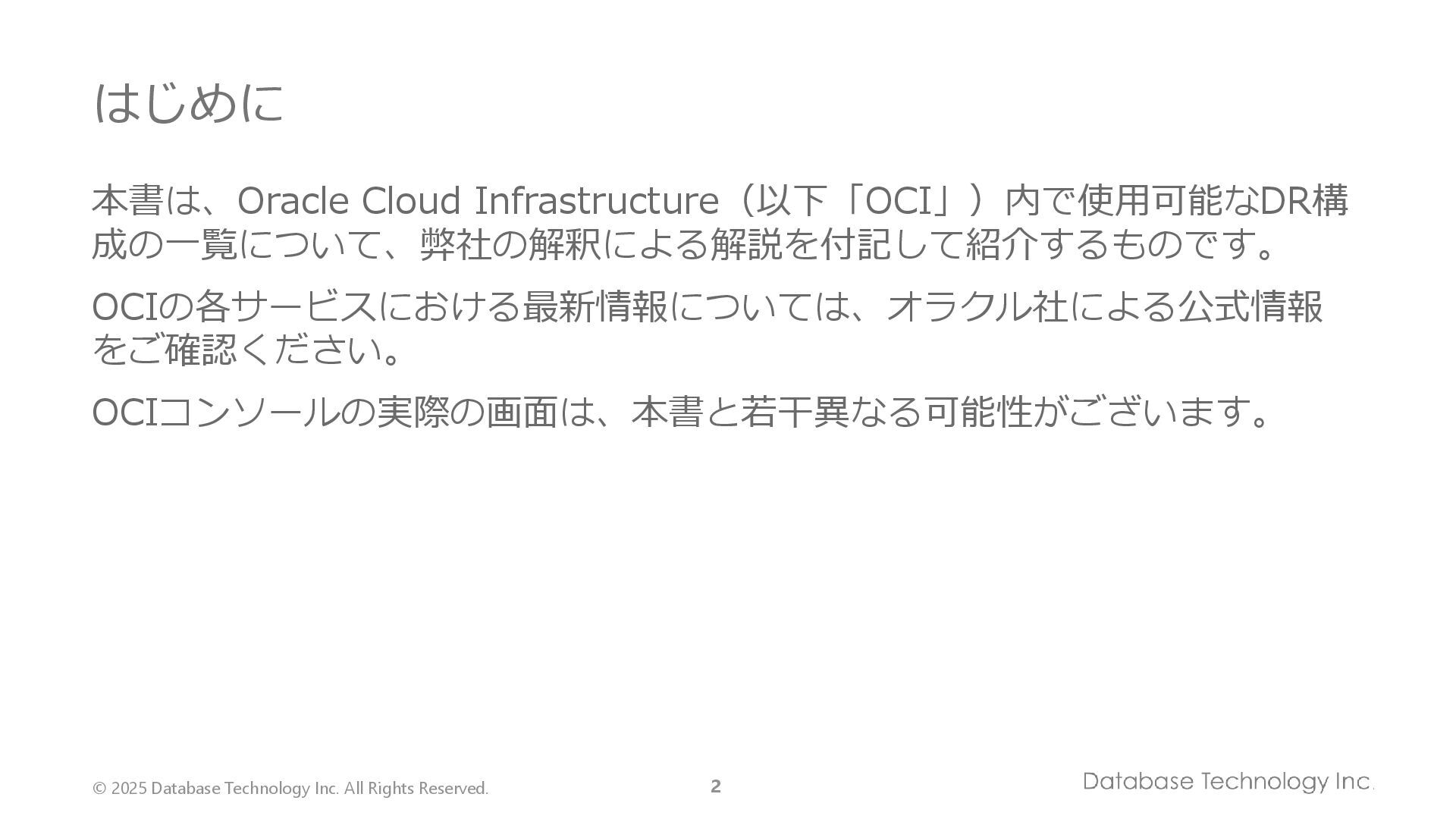

2. © 2025 Database Technology Inc. All Rights Reserved. 2 はじめに 本書は、Oracle Cloud Infrastructure（以下「OCI」）内で使用可能なDR構 成の一覧について、弊社の解釈による解説を付記して紹介するものです。 OCIの各サービスにおける最新情報については、オラクル社による公式情報 をご確認ください。 OCIコンソールの実際の画面は、本書と若干異なる可能性がございます。
3. © 2025 Database Technology Inc. All Rights Reserved. 3 第1回：DR構成の概要と各サービス・機能の一覧 第2回：DBサービスのDR構成で利用可能な機能について説明 第3回：HeatWave MySQLとPostgreSQLのDR構成で利用可能な機能につい て詳しく説明 第4回：Base DatabaseとAutonomous DatabaseのDR構成で利用可能な機 能について詳しく説明 第5回：ストレージサービスのDR構成で利用可能な機能について詳しく説明 第6回：コンピュートインスタンスのDR構成で利用可能な機能について詳し く説明、DR構成を提供するサービスについて詳しく説明、全体のまとめ ※DR構成は、6回に分けて機能紹介を行います。本書は5回目です。 各回のタイトル
4. © 2025 Database Technology Inc. All Rights Reserved. 4 Index 1. これまでの復習 2. ブロックストレージのDR構成で利用可能な機能について 3. ファイルストレージのDR構成で利用可能な機能について 4. オブジェクトストレージのDR構成で利用可能な機能について 5. まとめ
5. © 2025 Database Technology Inc. All Rights Reserved. 5 本資料のみかた ⚫ 本資料では、「一般的な内容」と「OCI固有の内容」の2種類を取り扱いま す。 ⚫ 各スライド右上に、該当する内容として『一般』または『OCI固有』のラベ ルを表示しています。 ⚫ 以下のアイコンにより、各スライドがどちらかの内容を扱っているかを一 目で判断できます。 一般 OCI固有
6. © 2025 Database Technology Inc. All Rights Reserved. 6 1. これまでの復習

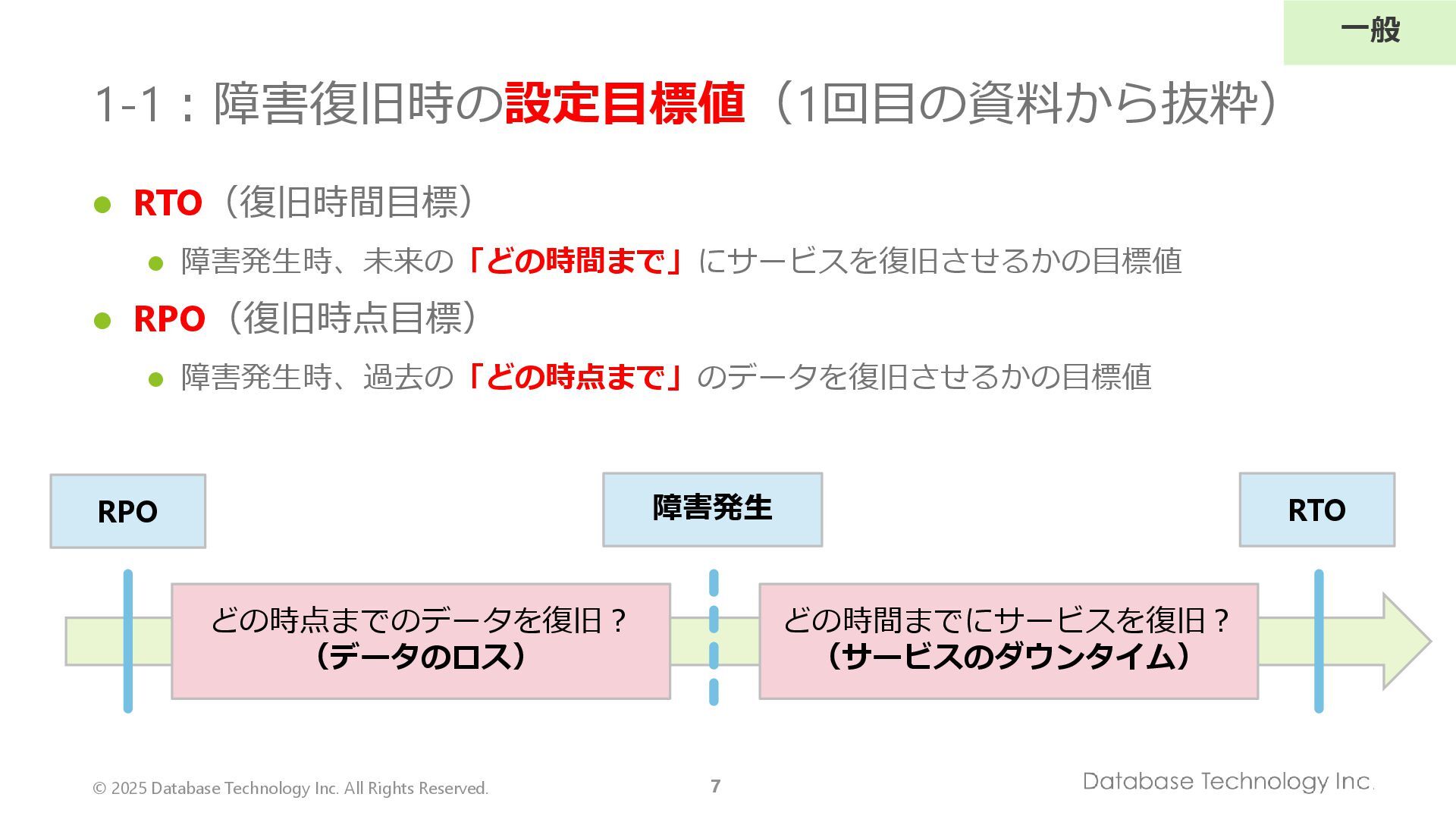

7. © 2025 Database Technology Inc. All Rights Reserved. 7 1-1：障害復旧時の設定目標値（1回目の資料から抜粋） ⚫ RTO（復旧時間目標） ⚫ 障害発生時、未来の「どの時間まで」にサービスを復旧させるかの目標値 ⚫ RPO（復旧時点目標） ⚫ 障害発生時、過去の「どの時点まで」のデータを復旧させるかの目標値 障害発生 RPO RTO どの時点までのデータを復旧？ （データのロス） どの時間までにサービスを復旧？ （サービスのダウンタイム） 一般

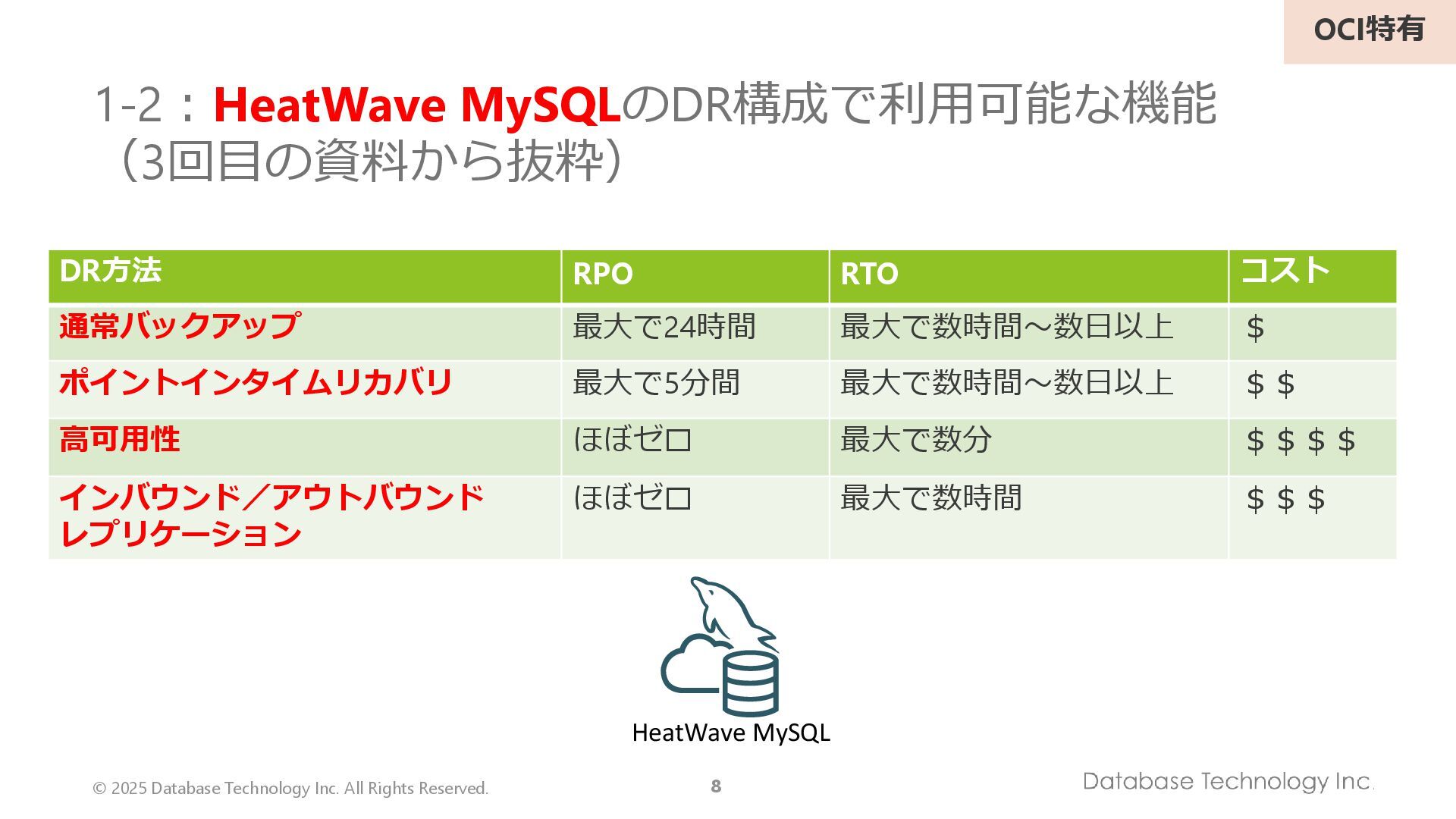

8. © 2025 Database Technology Inc. All Rights Reserved. 8 1-2：HeatWave MySQLのDR構成で利用可能な機能 （3回目の資料から抜粋） OCI特有 DR方法 RPO RTO コスト 通常バックアップ 最大で24時間 最大で数時間～数日以上 ＄ ポイントインタイムリカバリ 最大で5分間 最大で数時間～数日以上 ＄＄ 高可用性 ほぼゼロ 最大で数分 ＄＄＄＄ インバウンド／アウトバウンド レプリケーション ほぼゼロ 最大で数時間 ＄＄＄ HeatWave MySQL

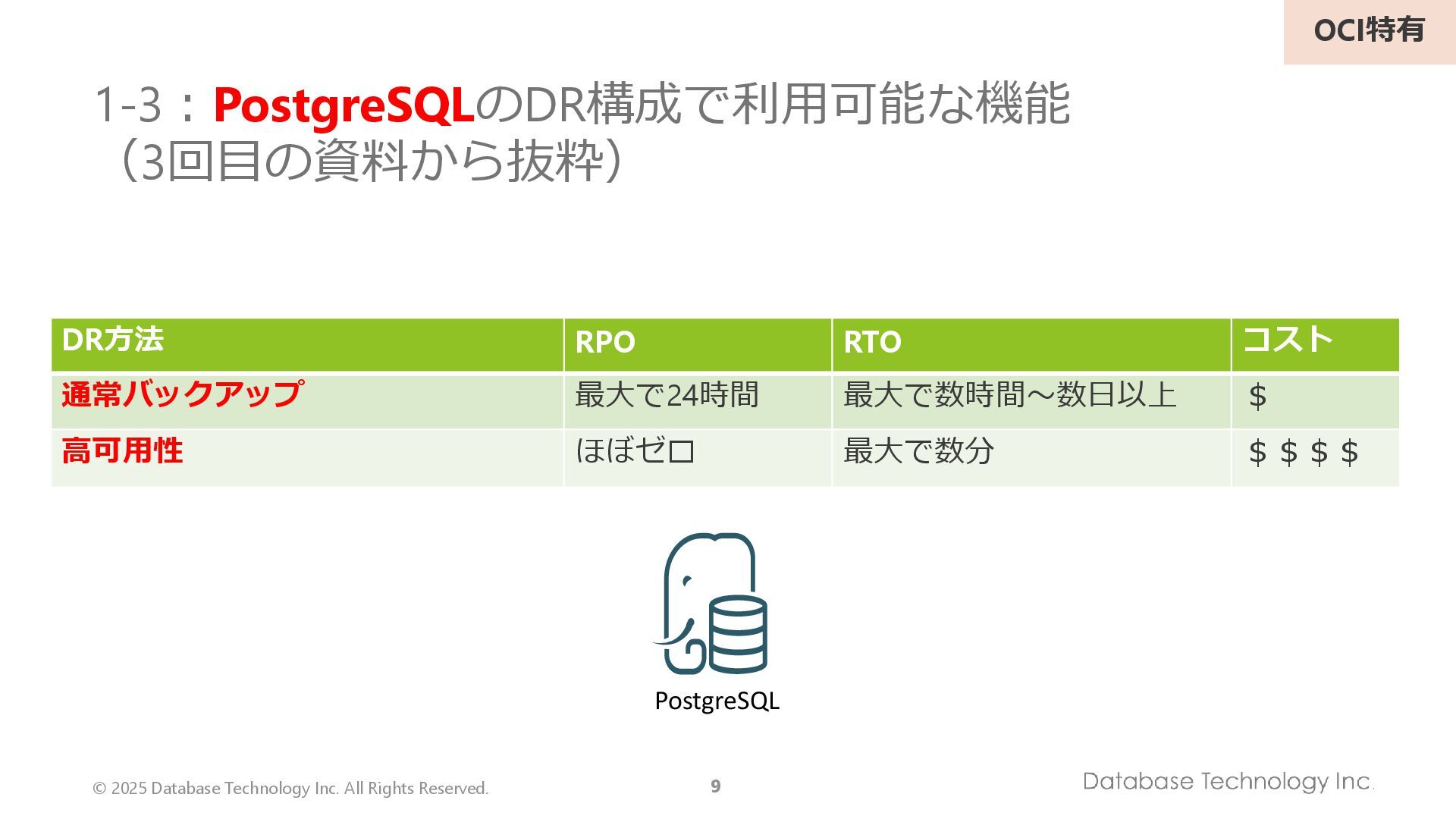

9. © 2025 Database Technology Inc. All Rights Reserved. 9 1-3：PostgreSQLのDR構成で利用可能な機能 （3回目の資料から抜粋） OCI特有 DR方法 RPO RTO コスト 通常バックアップ 最大で24時間 最大で数時間～数日以上 ＄ 高可用性 ほぼゼロ 最大で数分 ＄＄＄＄ PostgreSQL

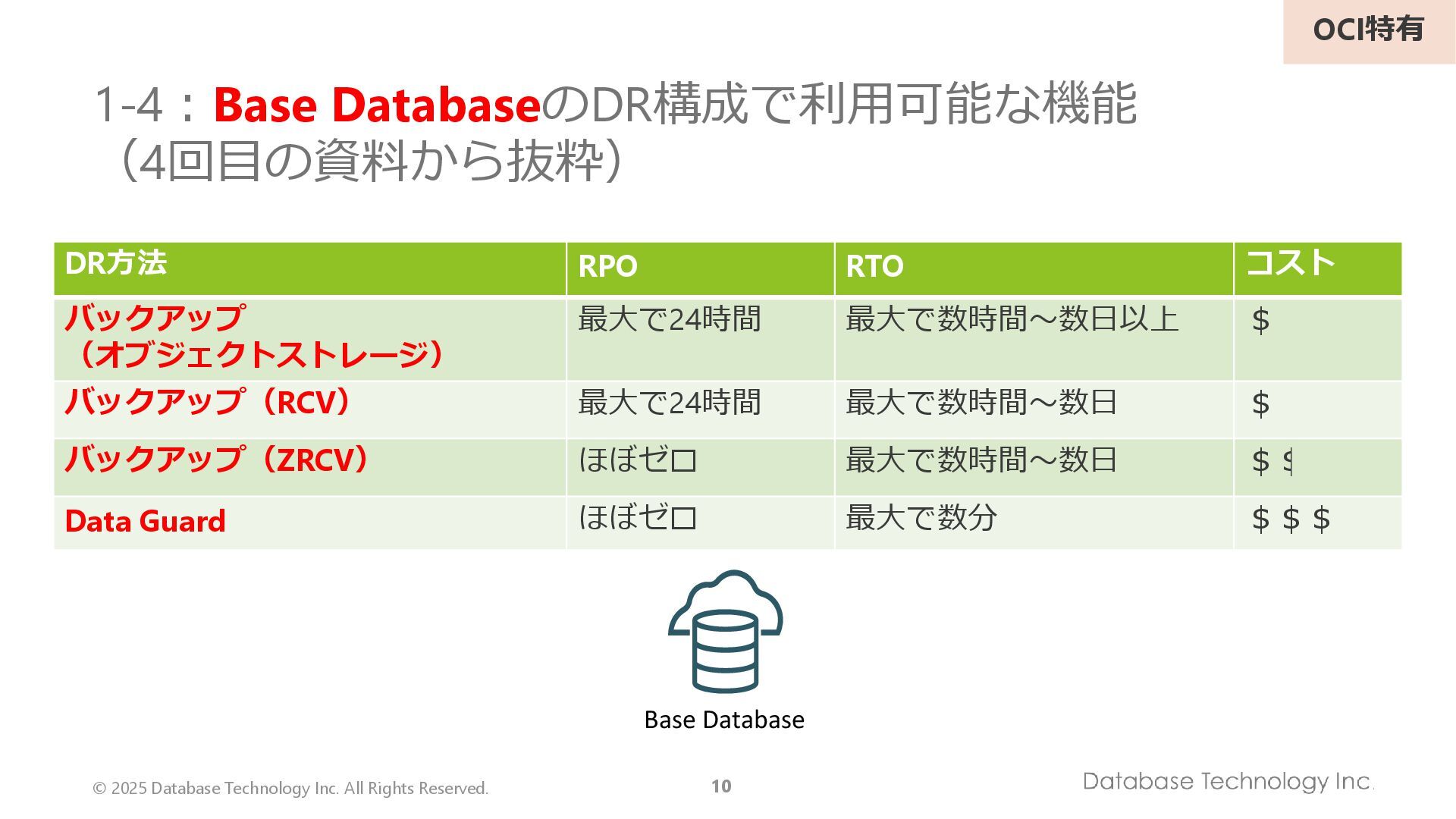

10. © 2025 Database Technology Inc. All Rights Reserved. 10 DR方法 RPO RTO コスト バックアップ （オブジェクトストレージ） 最大で24時間 最大で数時間～数日以上 ＄ バックアップ（RCV） 最大で24時間 最大で数時間～数日 ＄ バックアップ（ZRCV） ほぼゼロ 最大で数時間～数日 ＄＄ Data Guard ほぼゼロ 最大で数分 ＄＄＄ 1-4：Base DatabaseのDR構成で利用可能な機能 （4回目の資料から抜粋） OCI特有 Base Database

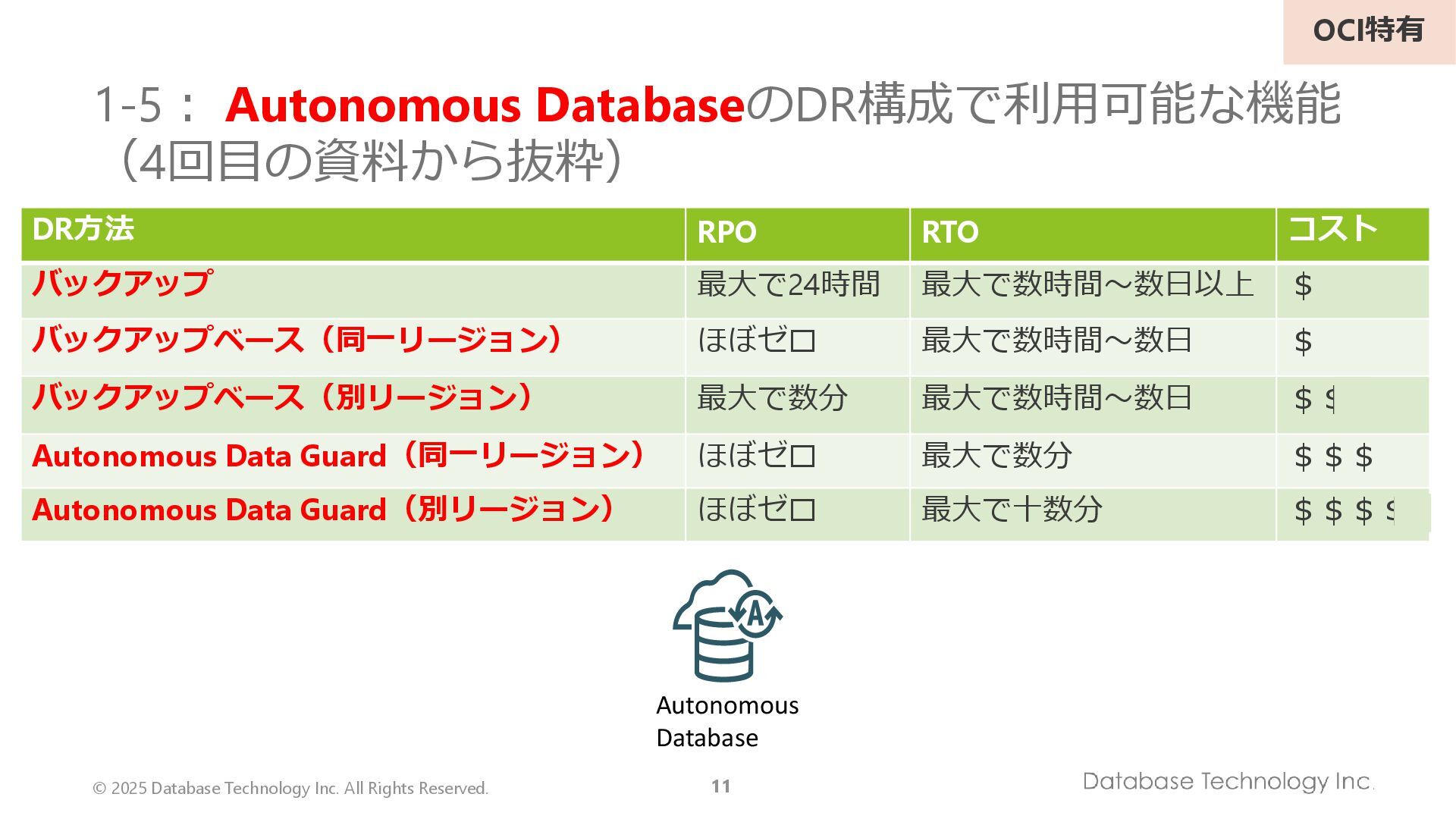

11. © 2025 Database Technology Inc. All Rights Reserved. 11 1-5： Autonomous DatabaseのDR構成で利用可能な機能 （4回目の資料から抜粋） OCI特有 Autonomous Database DR方法 RPO RTO コスト バックアップ 最大で24時間 最大で数時間～数日以上 ＄ バックアップベース（同一リージョン） ほぼゼロ 最大で数時間～数日 ＄ バックアップベース（別リージョン） 最大で数分 最大で数時間～数日 ＄＄ Autonomous Data Guard（同一リージョン） ほぼゼロ 最大で数分 ＄＄＄ Autonomous Data Guard（別リージョン） ほぼゼロ 最大で十数分 ＄＄＄＄
12. © 2025 Database Technology Inc. All Rights Reserved. 12 2.ブロックストレージの DR構成で利用可能な機能について Block Storage

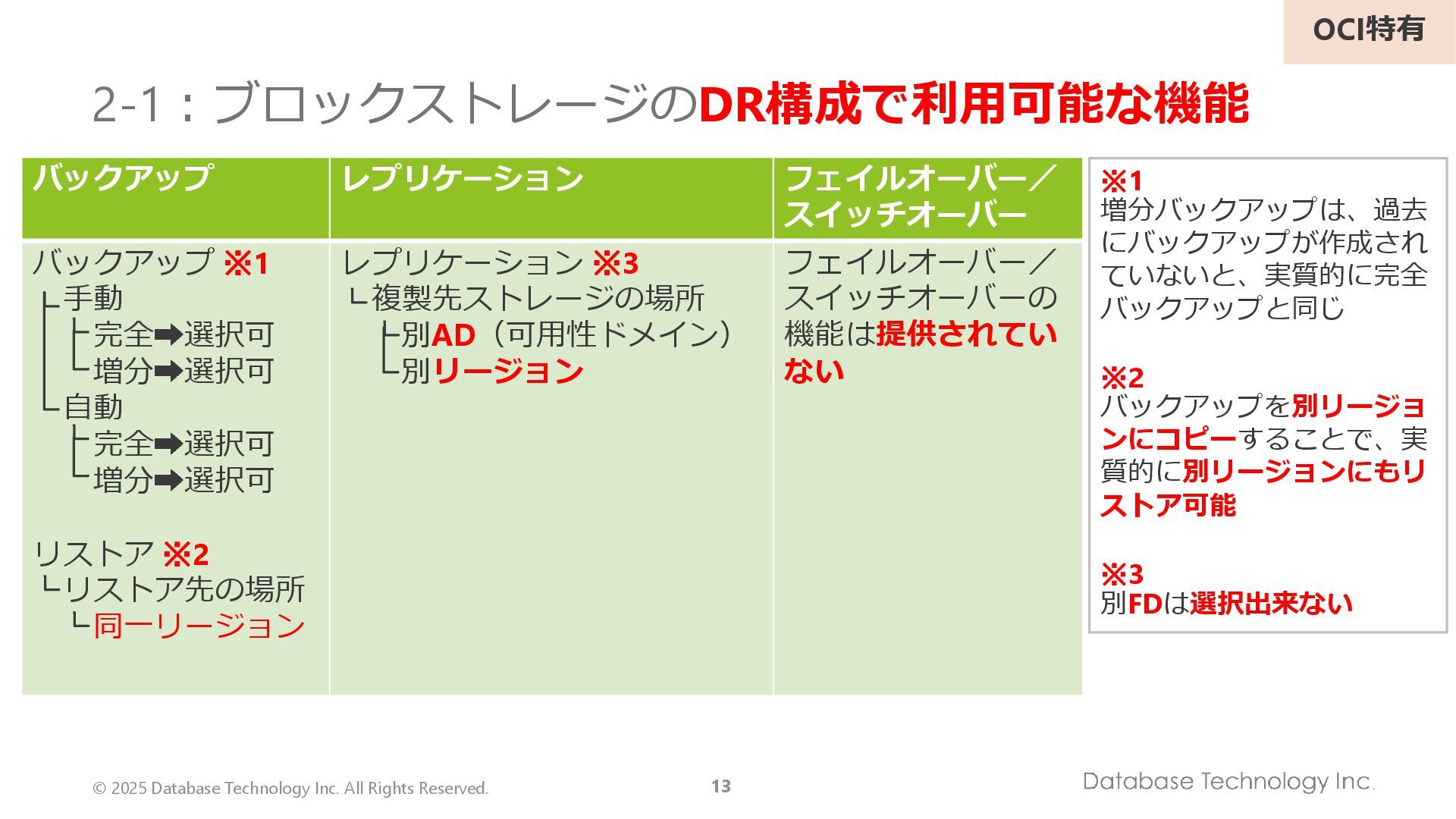

13. © 2025 Database Technology Inc. All Rights Reserved. 13 2-1：ブロックストレージのDR構成で利用可能な機能 バックアップ レプリケーション フェイルオーバー／ スイッチオーバー バックアップ ※1 手動 完全 選択可 増分 選択可 自動 完全 選択可 増分 選択可 リストア ※2 リストア先の場所 同一リージョン レプリケーション ※3 複製先ストレージの場所 別AD（可用性ドメイン） 別リージョン フェイルオーバー／ スイッチオーバーの 機能は提供されてい ない OCI特有 ※1 増分バックアップは、過去 にバックアップが作成され ていないと、実質的に完全 バックアップと同じ ※2 バックアップを別リージョ ンにコピーすることで、実 質的に別リージョンにもリ ストア可能 ※3 別FDは選択出来ない

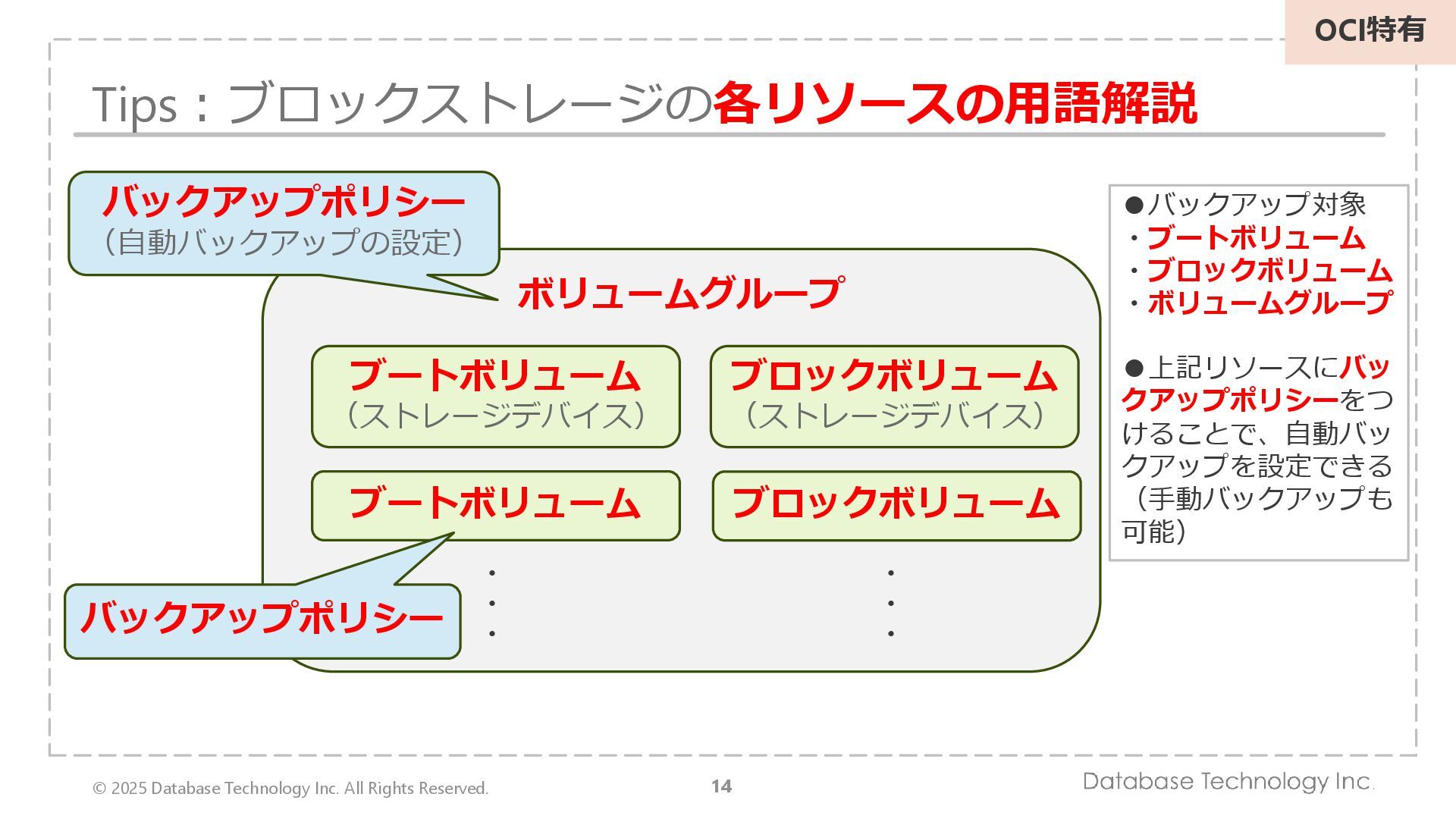

14. © 2025 Database Technology Inc. All Rights Reserved. 14 ボリュームグループ Tips：ブロックストレージの各リソースの用語解説 OCI特有 ブートボリューム （ストレージデバイス） ・ ・ ・ ・ ・ ・ バックアップポリシー （自動バックアップの設定） ブロックボリューム （ストレージデバイス） ブートボリューム ブロックボリューム バックアップポリシー •バックアップ対象 ・ブートボリューム ・ブロックボリューム ・ボリュームグループ •上記リソースにバッ クアップポリシーをつ けることで、自動バッ クアップを設定できる （手動バックアップも 可能）

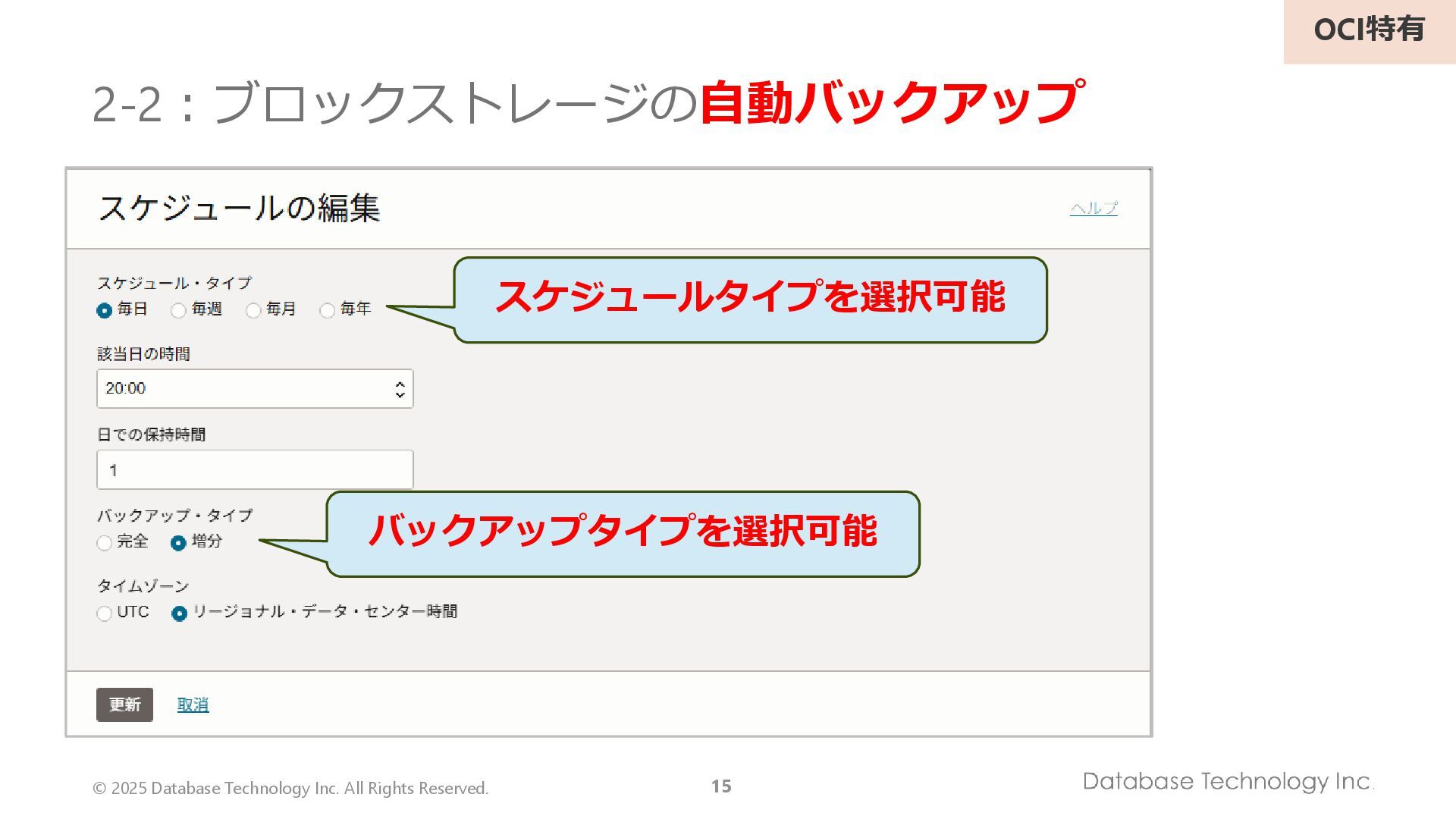

15. © 2025 Database Technology Inc. All Rights Reserved. 15 2-2：ブロックストレージの自動バックアップ OCI特有 バックアップタイプを選択可能 スケジュールタイプを選択可能

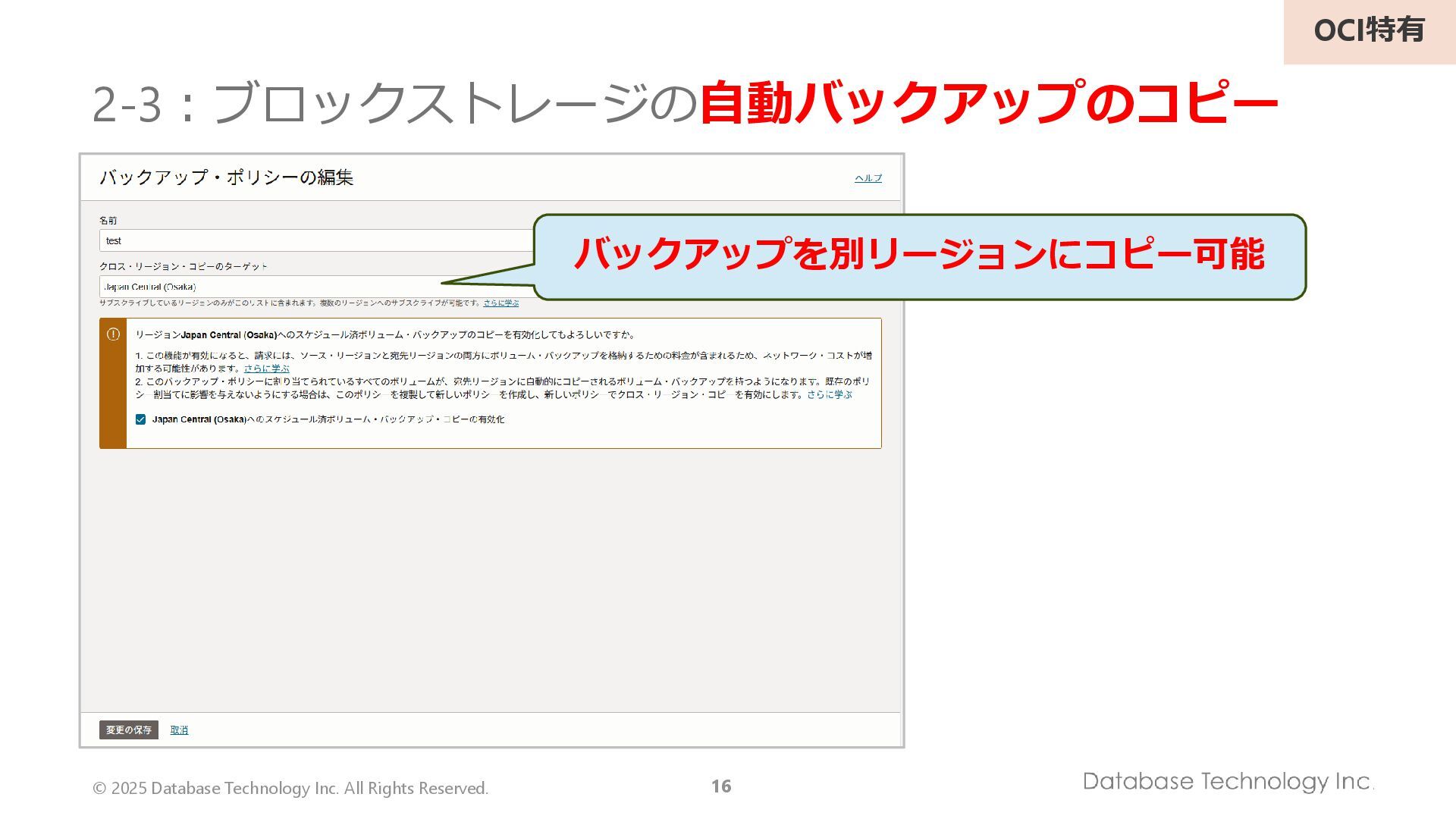

16. © 2025 Database Technology Inc. All Rights Reserved. 16 2-3：ブロックストレージの自動バックアップのコピー OCI特有 バックアップを別リージョンにコピー可能

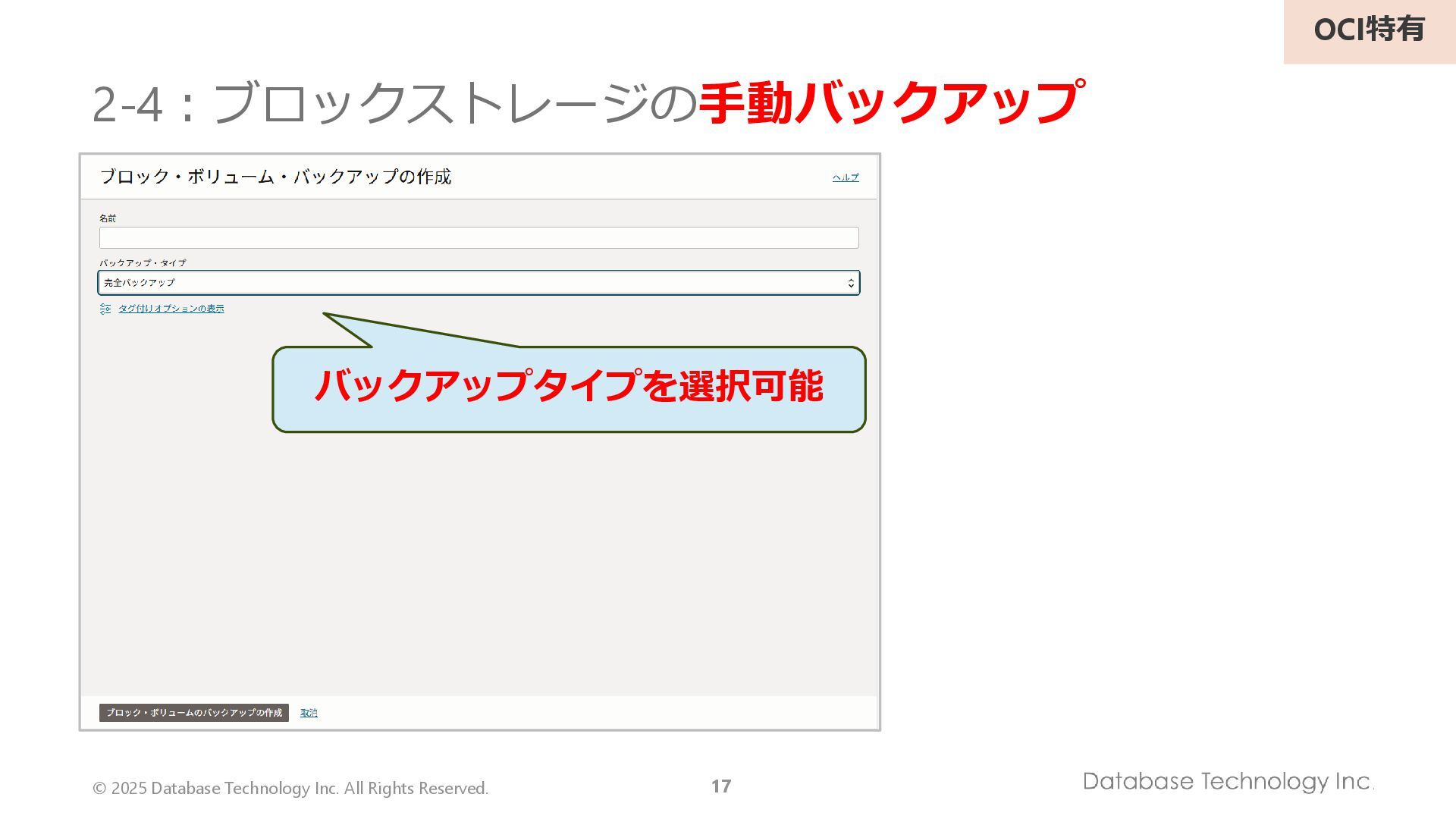

17. © 2025 Database Technology Inc. All Rights Reserved. 17 2-4：ブロックストレージの手動バックアップ OCI特有 バックアップタイプを選択可能

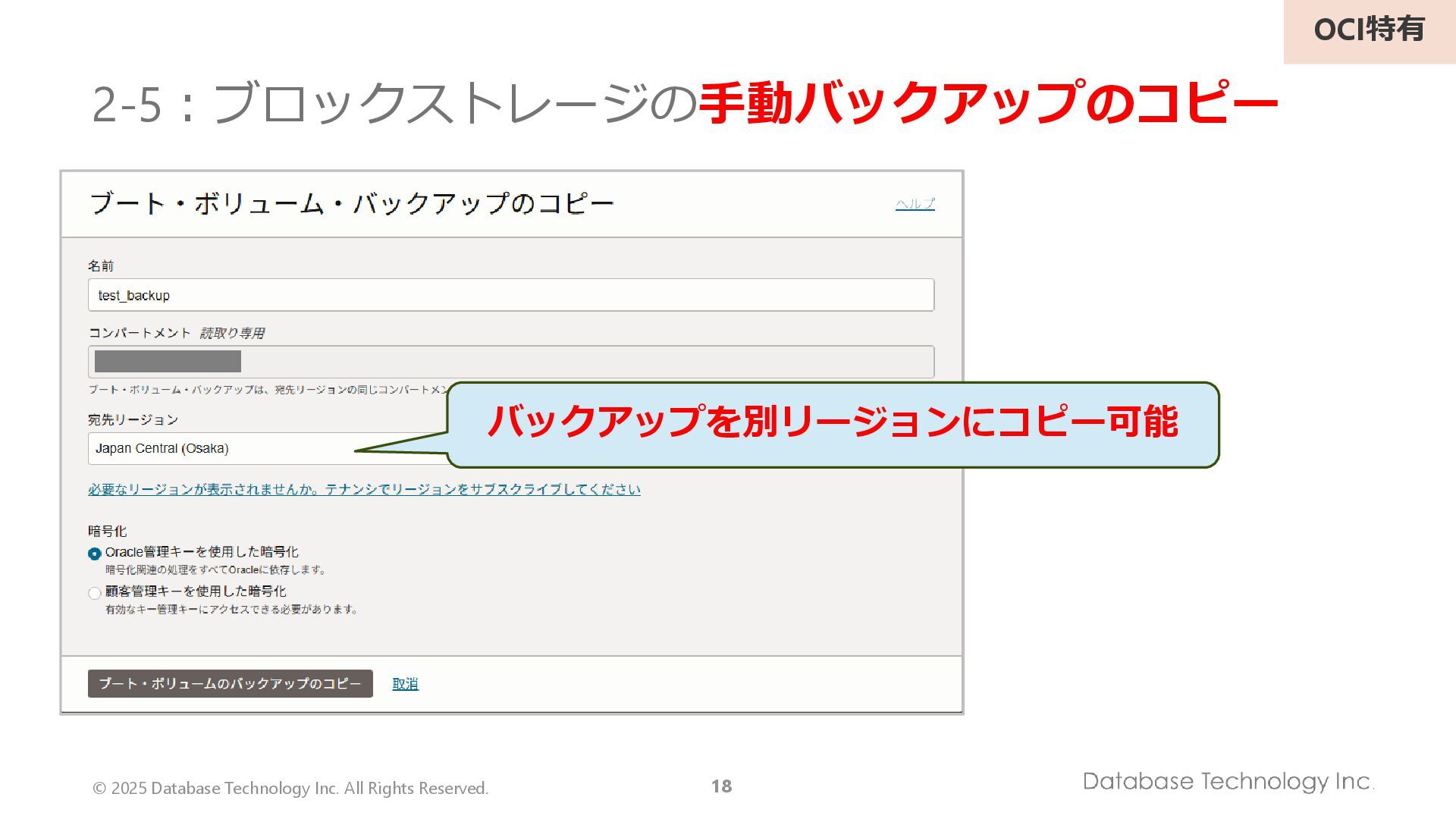

18. © 2025 Database Technology Inc. All Rights Reserved. 18 2-5：ブロックストレージの手動バックアップのコピー OCI特有 バックアップを別リージョンにコピー可能

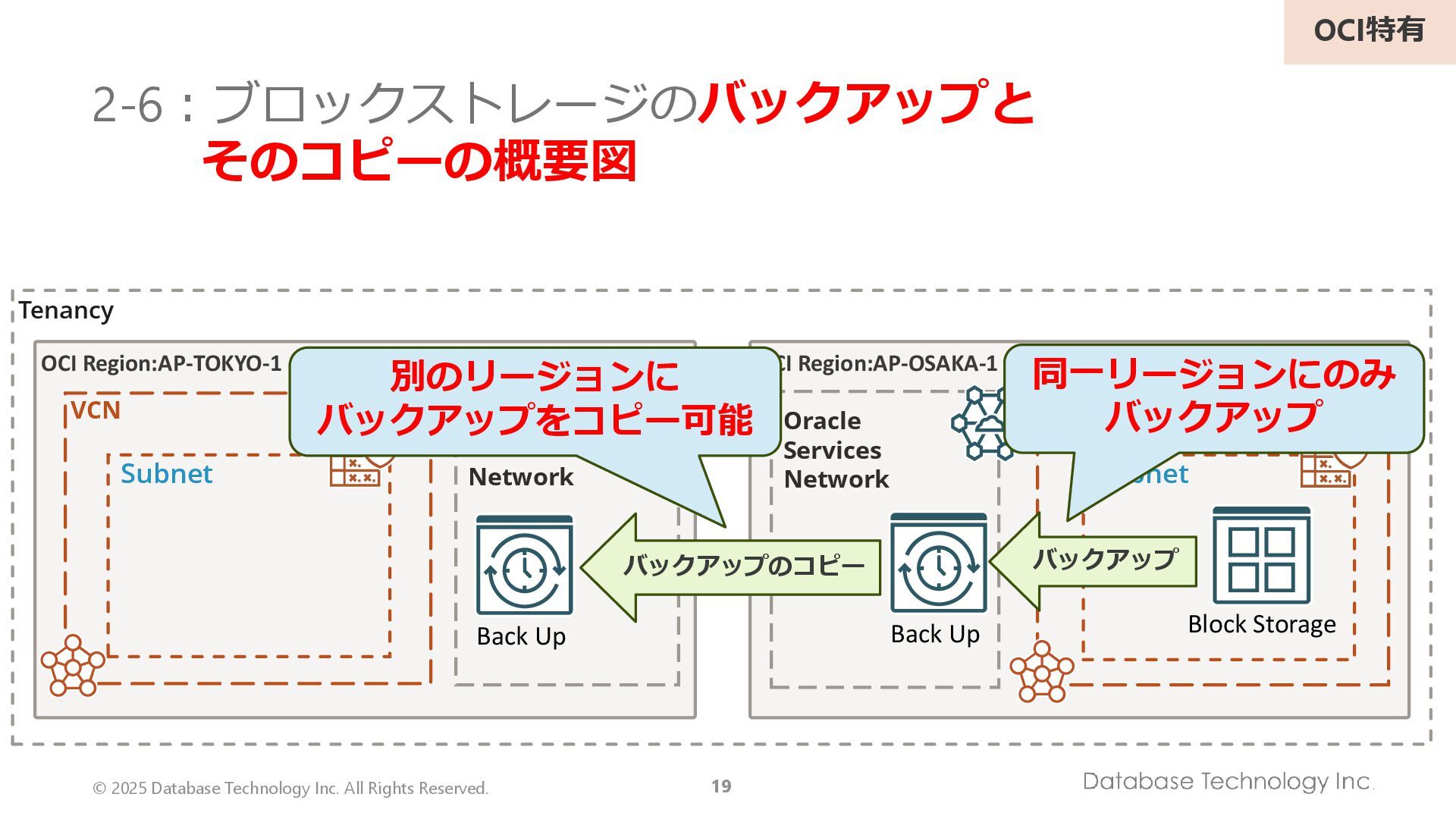

19. © 2025 Database Technology Inc. All Rights Reserved. 19 2-6：ブロックストレージのバックアップと そのコピーの概要図 OCI Region:AP-TOKYO-1 Tenancy Subnet VCN OCI Region:AP-OSAKA-1 Subnet VCN OCI特有 Block Storage Oracle Services Network Back Up Oracle Services Network Back Up 別のリージョンに バックアップをコピー可能 バックアップのコピー バックアップ 同一リージョンにのみ バックアップ

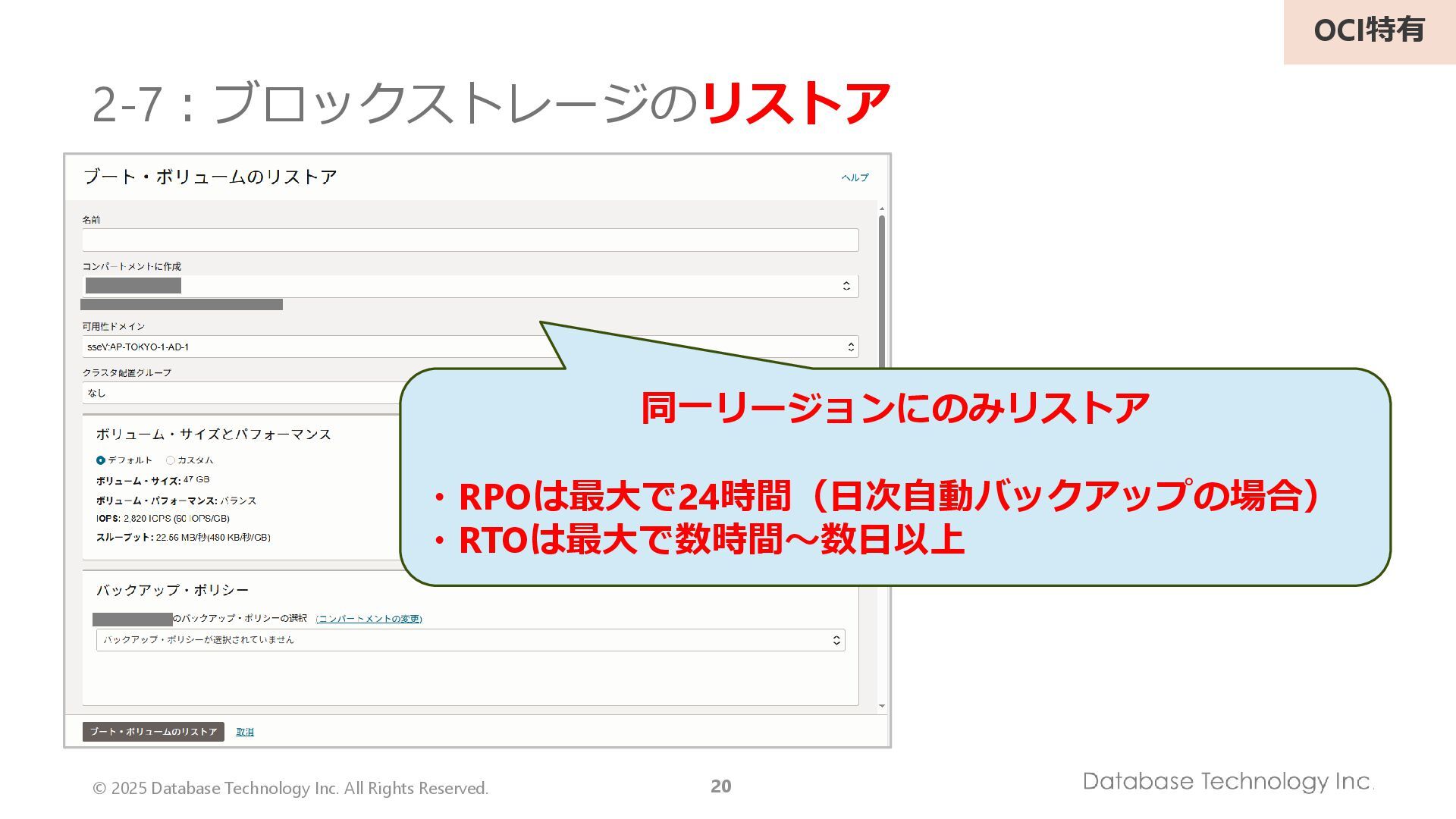

20. © 2025 Database Technology Inc. All Rights Reserved. 20 2-7：ブロックストレージのリストア OCI特有 同一リージョンにのみリストア ・RPOは最大で24時間（日次自動バックアップの場合） ・RTOは最大で数時間～数日以上

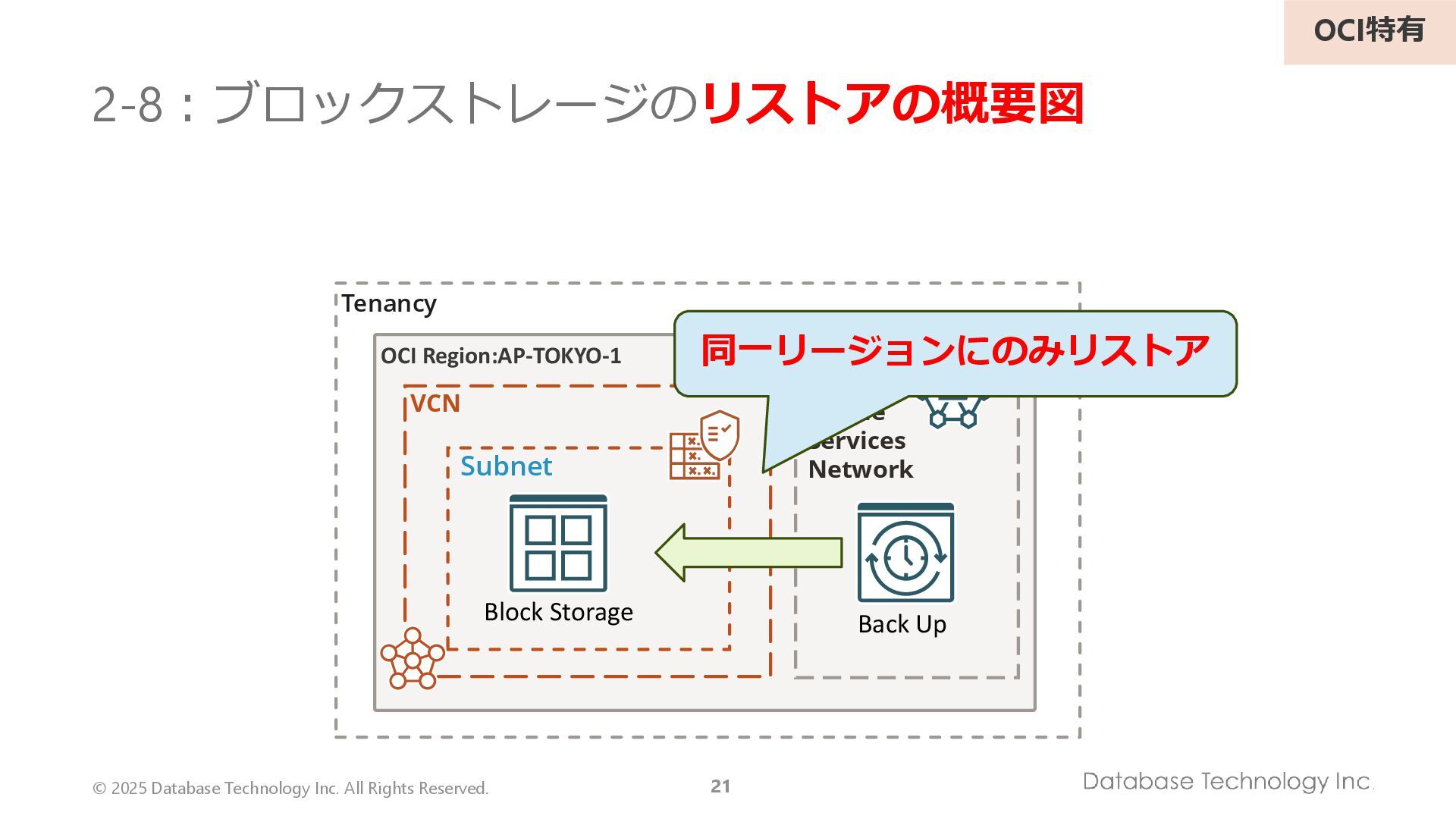

21. © 2025 Database Technology Inc. All Rights Reserved. 21 2-8：ブロックストレージのリストアの概要図 OCI Region:AP-TOKYO-1 Tenancy Subnet VCN OCI特有 Oracle Services Network Back Up Block Storage 同一リージョンにのみリストア

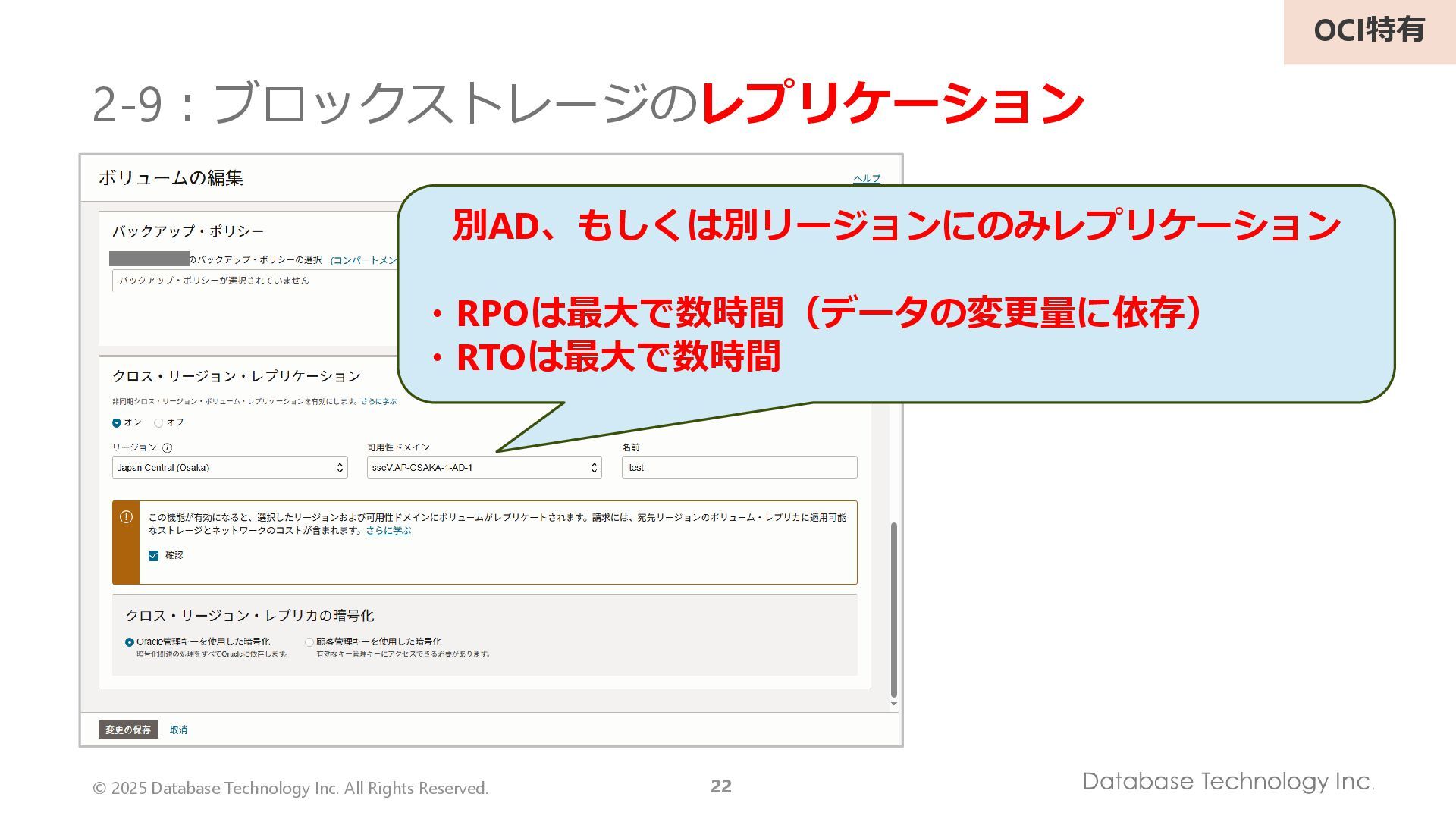

22. © 2025 Database Technology Inc. All Rights Reserved. 22 2-9：ブロックストレージのレプリケーション OCI特有 別AD、もしくは別リージョンにのみレプリケーション ・RPOは最大で数時間（データの変更量に依存） ・RTOは最大で数時間

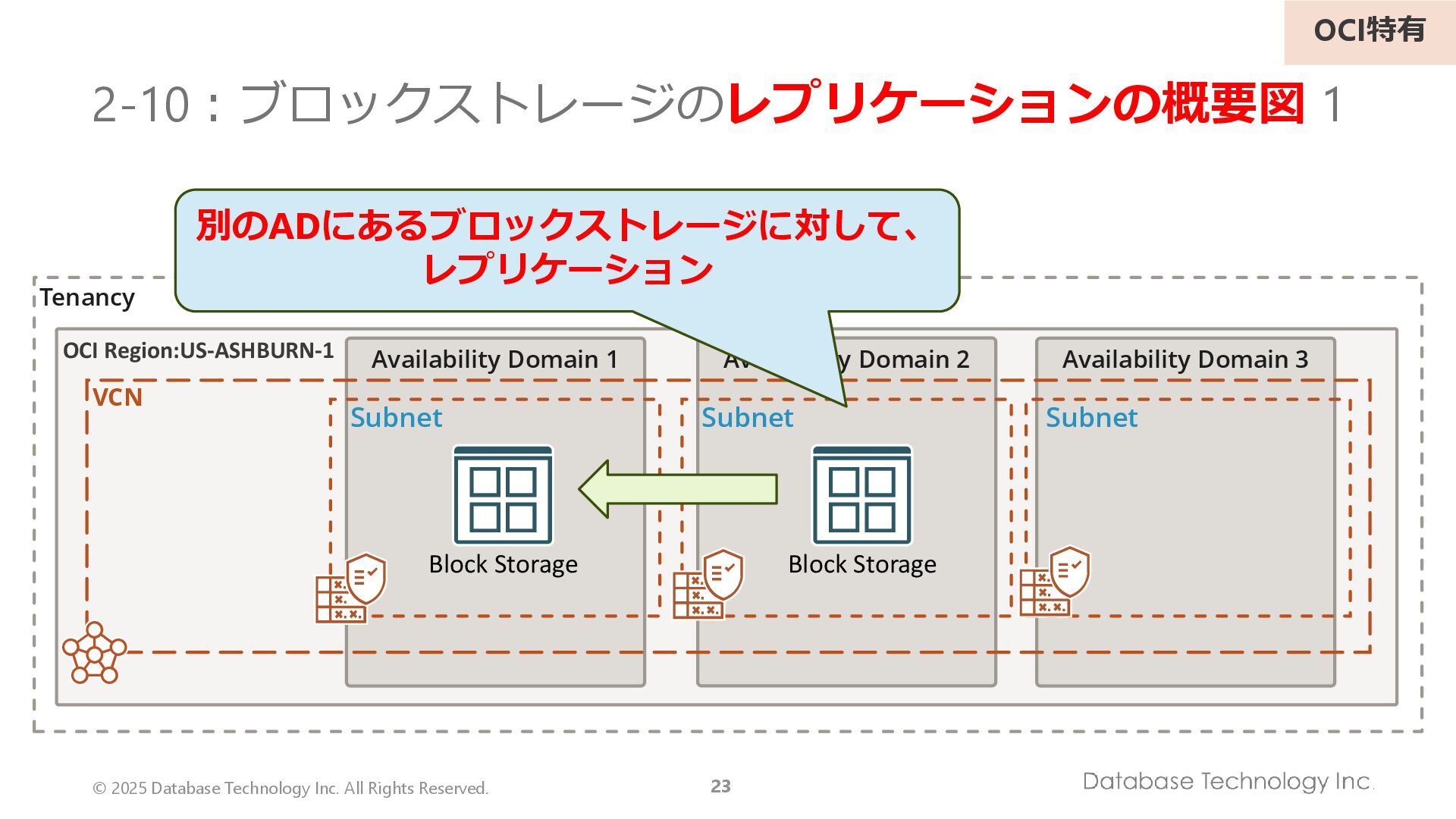

23. © 2025 Database Technology Inc. All Rights Reserved. 23 OCI Region:US-ASHBURN-1 Tenancy Availability Domain 1 Availability Domain 2 Availability Domain 3 Subnet VCN 2-10：ブロックストレージのレプリケーションの概要図 1 Subnet Subnet OCI特有 別のADにあるブロックストレージに対して、 レプリケーション Block Storage Block Storage

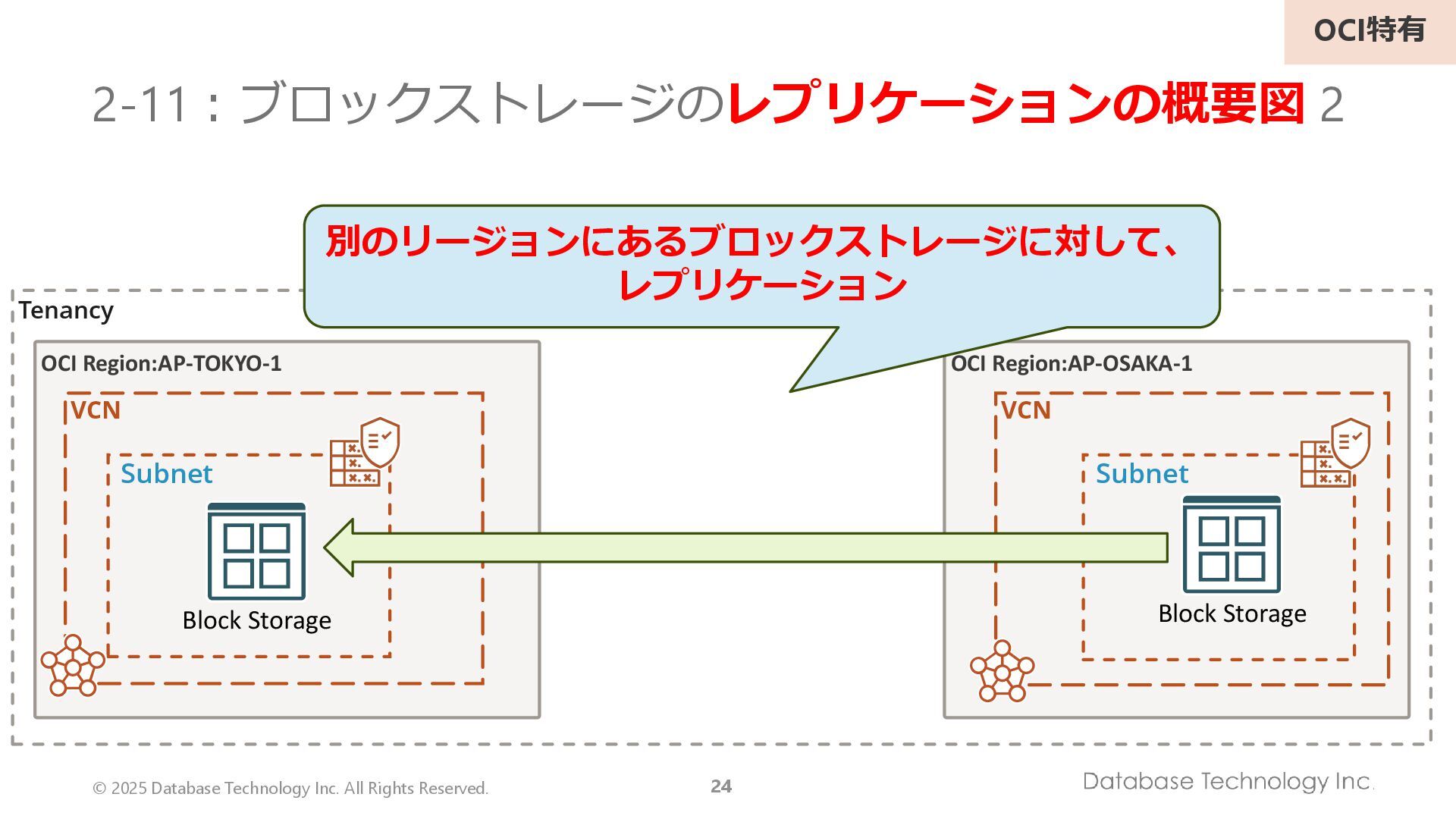

24. © 2025 Database Technology Inc. All Rights Reserved. 24 2-11：ブロックストレージのレプリケーションの概要図 2 OCI Region:AP-TOKYO-1 Tenancy Subnet VCN OCI Region:AP-OSAKA-1 Subnet VCN OCI特有 別のリージョンにあるブロックストレージに対して、 レプリケーション Block Storage Block Storage

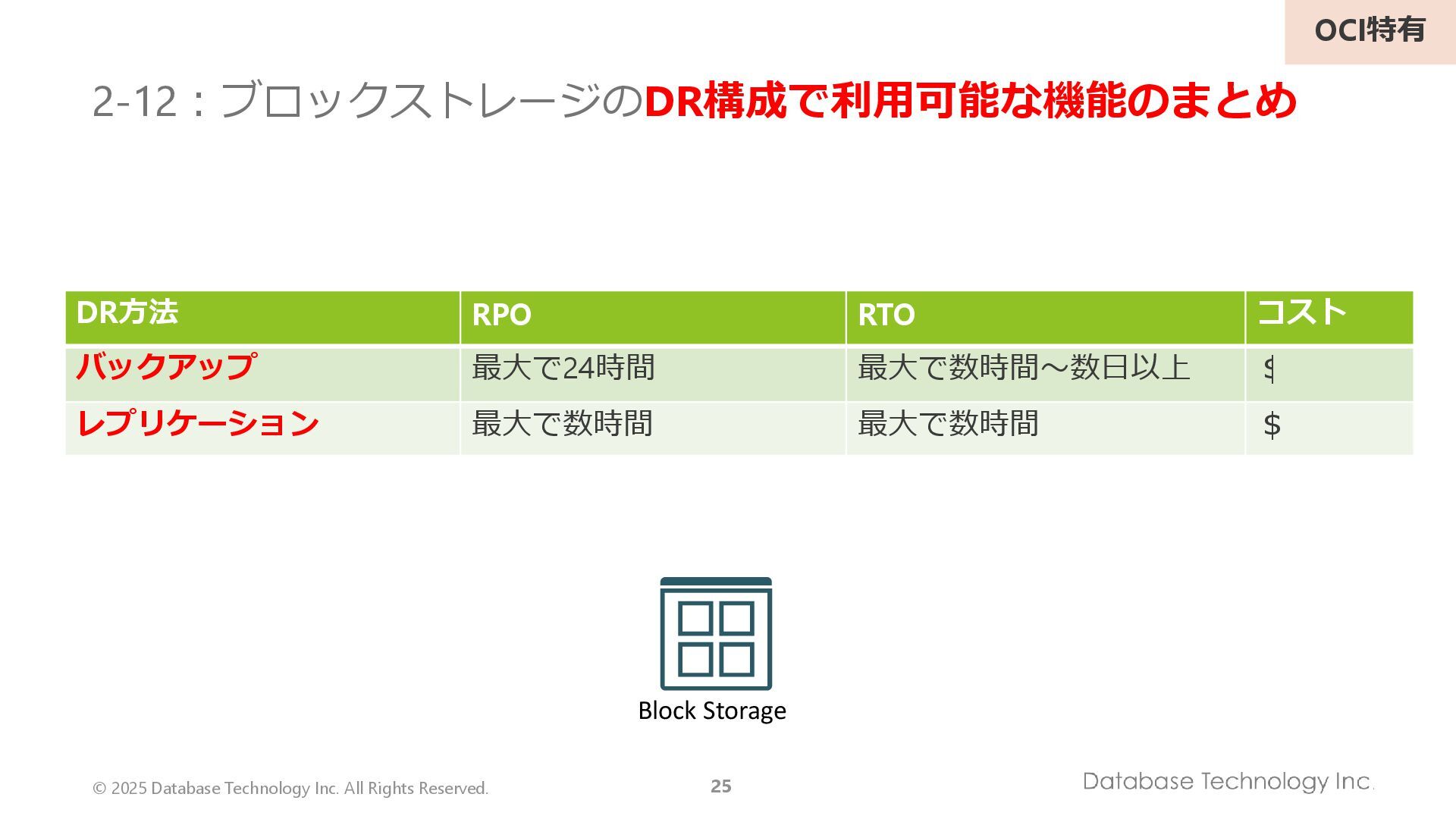

25. © 2025 Database Technology Inc. All Rights Reserved. 25 DR方法 RPO RTO コスト バックアップ 最大で24時間 最大で数時間～数日以上 ＄ レプリケーション 最大で数時間 最大で数時間 ＄ 2-12：ブロックストレージのDR構成で利用可能な機能のまとめ OCI特有 Block Storage
26. © 2025 Database Technology Inc. All Rights Reserved. 26 3.ファイルストレージの DR構成で利用可能な機能について File Storage

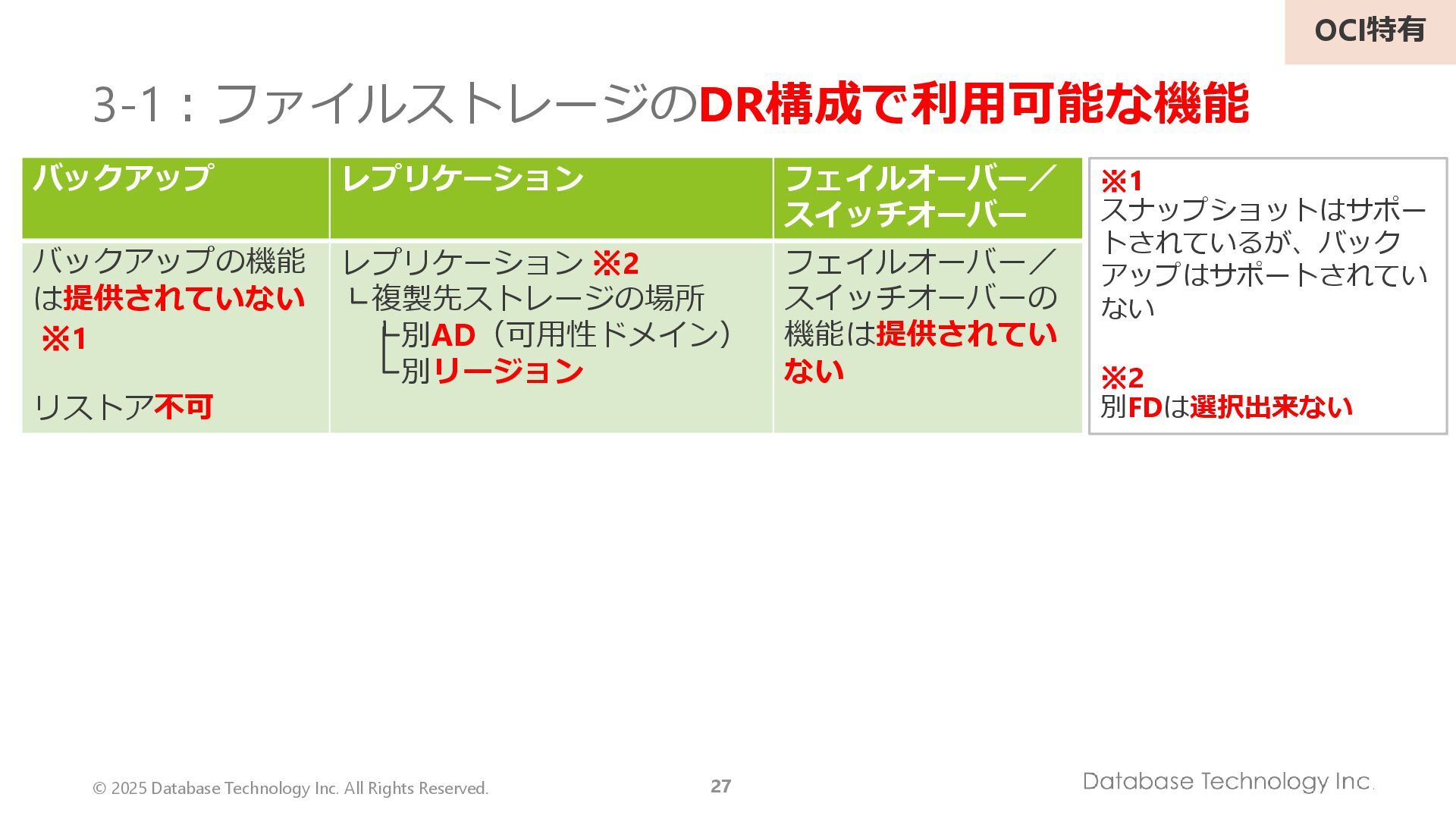

27. © 2025 Database Technology Inc. All Rights Reserved. 27 3-1：ファイルストレージのDR構成で利用可能な機能 バックアップ レプリケーション フェイルオーバー／ スイッチオーバー バックアップの機能 は提供されていない ※1 リストア不可 レプリケーション ※2 複製先ストレージの場所 別AD（可用性ドメイン） 別リージョン フェイルオーバー／ スイッチオーバーの 機能は提供されてい ない ※1 スナップショットはサポー トされているが、バック アップはサポートされてい ない ※2 別FDは選択出来ない OCI特有

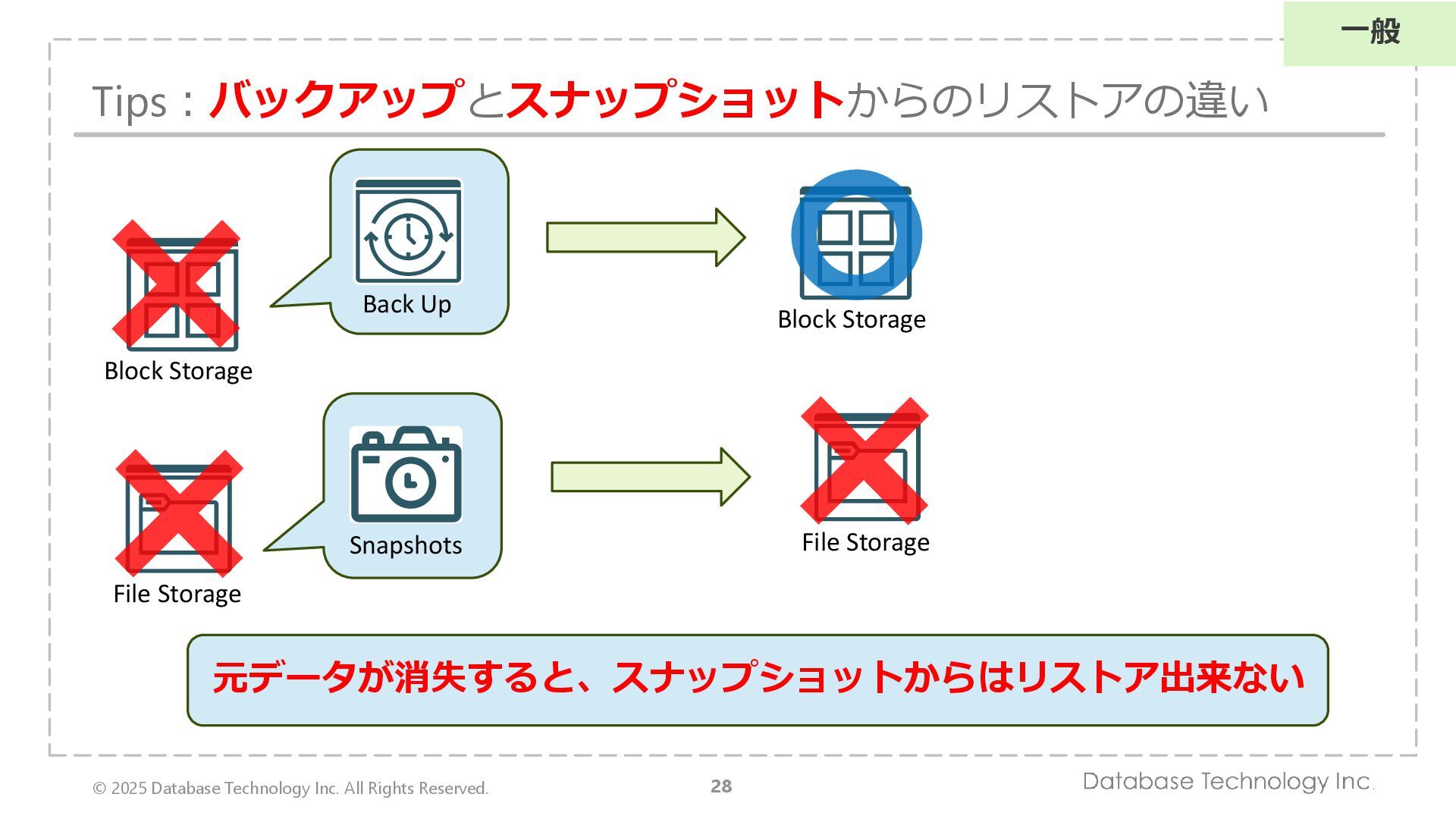

28. © 2025 Database Technology Inc. All Rights Reserved. 28 File Storage File Storage Tips：バックアップとスナップショットからのリストアの違い Block Storage Back Up Snapshots Block Storage 元データが消失すると、スナップショットからはリストア出来ない 一般

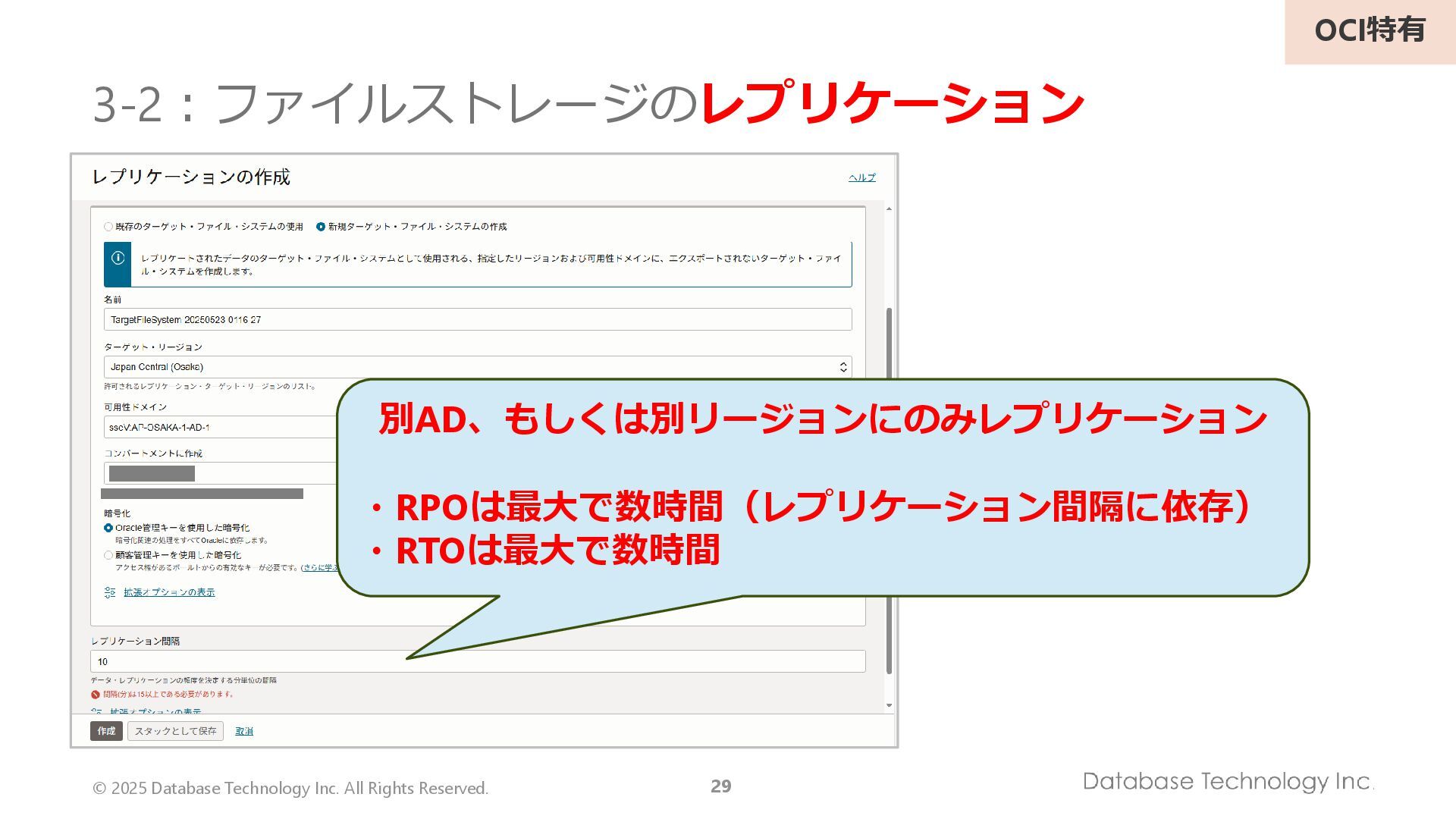

29. © 2025 Database Technology Inc. All Rights Reserved. 29 3-2：ファイルストレージのレプリケーション 別AD、もしくは別リージョンにのみレプリケーション ・RPOは最大で数時間（レプリケーション間隔に依存） ・RTOは最大で数時間 OCI特有

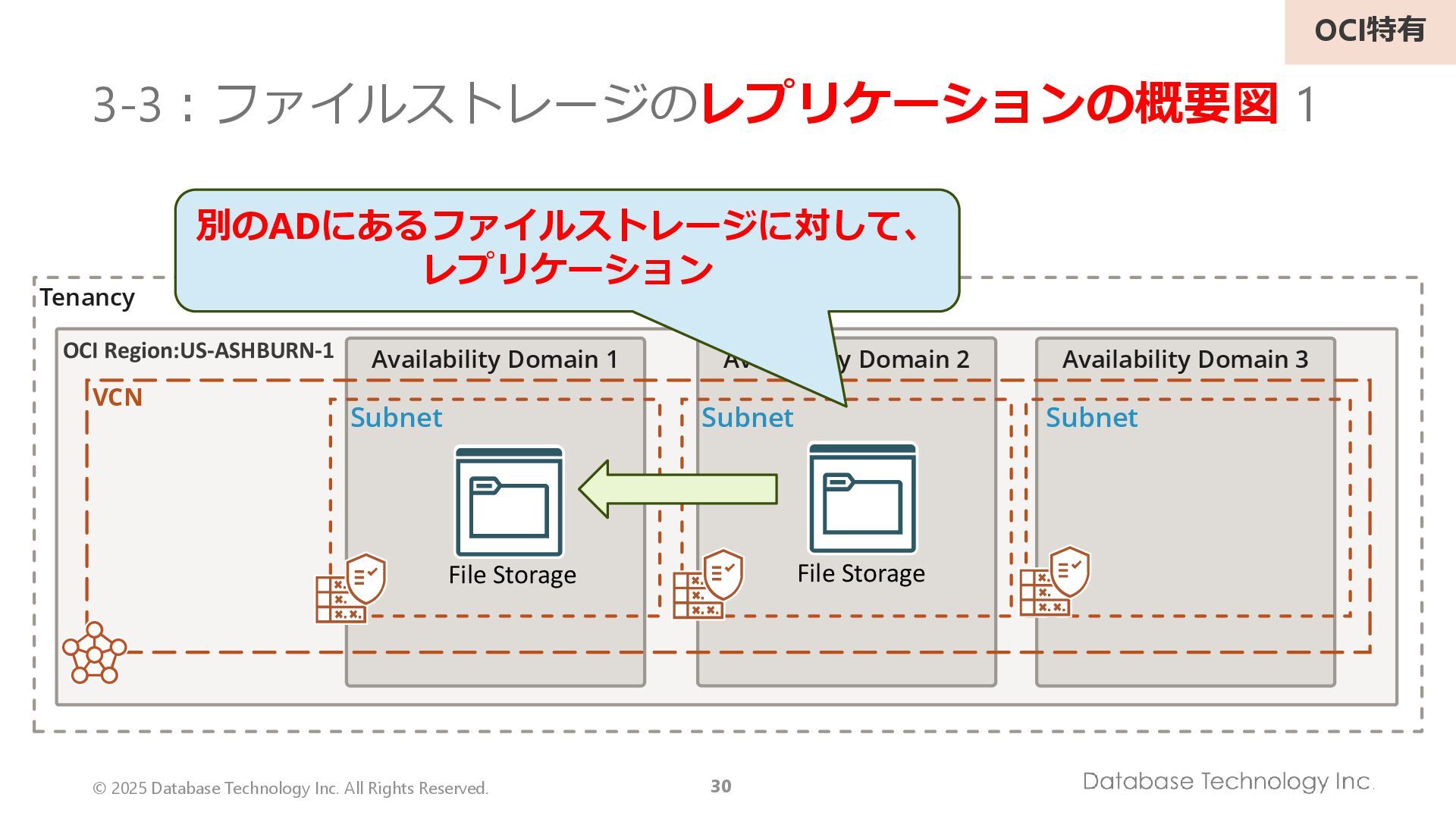

30. © 2025 Database Technology Inc. All Rights Reserved. 30 OCI Region:US-ASHBURN-1 Tenancy Availability Domain 1 Availability Domain 2 Availability Domain 3 Subnet VCN 3-3：ファイルストレージのレプリケーションの概要図 1 Subnet Subnet 別のADにあるファイルストレージに対して、 レプリケーション File Storage File Storage OCI特有

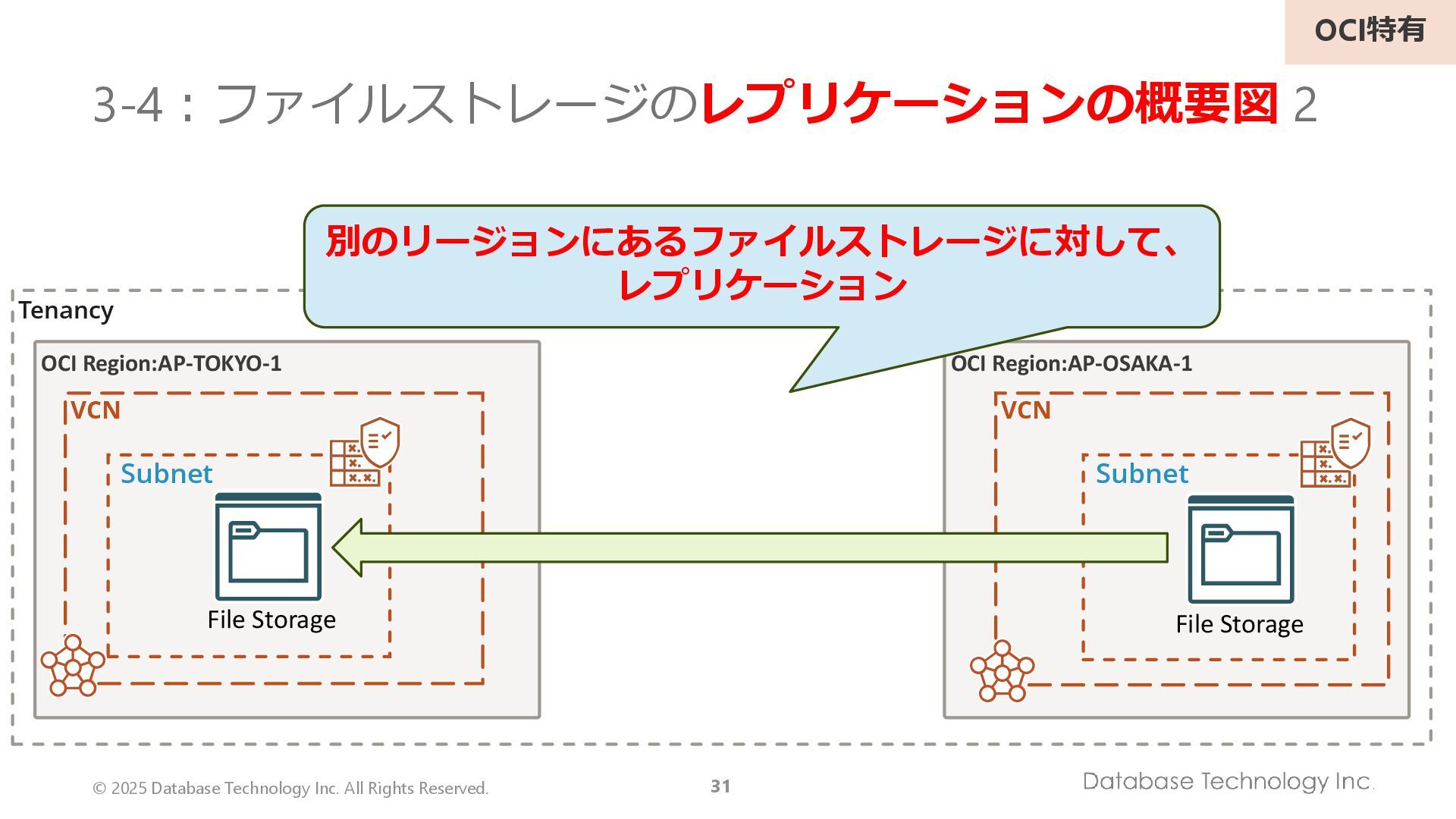

31. © 2025 Database Technology Inc. All Rights Reserved. 31 3-4：ファイルストレージのレプリケーションの概要図 2 OCI Region:AP-TOKYO-1 Tenancy Subnet VCN OCI Region:AP-OSAKA-1 Subnet VCN 別のリージョンにあるファイルストレージに対して、 レプリケーション File Storage File Storage OCI特有

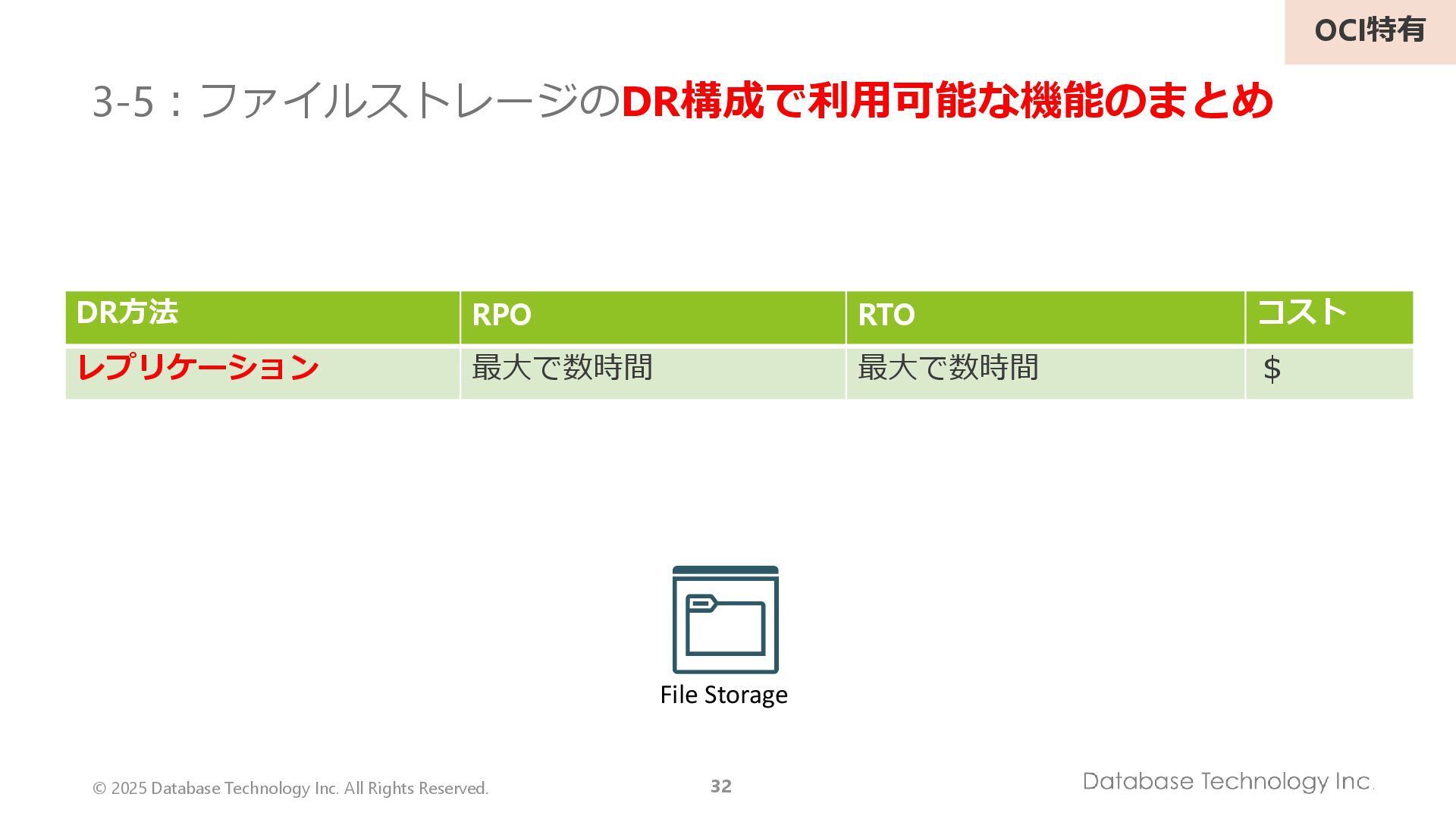

32. © 2025 Database Technology Inc. All Rights Reserved. 32 DR方法 RPO RTO コスト レプリケーション 最大で数時間 最大で数時間 ＄ 3-5：ファイルストレージのDR構成で利用可能な機能のまとめ File Storage OCI特有
33. © 2025 Database Technology Inc. All Rights Reserved. 33 4.オブジェクトストレージの DR構成で利用可能な機能について Object Storage

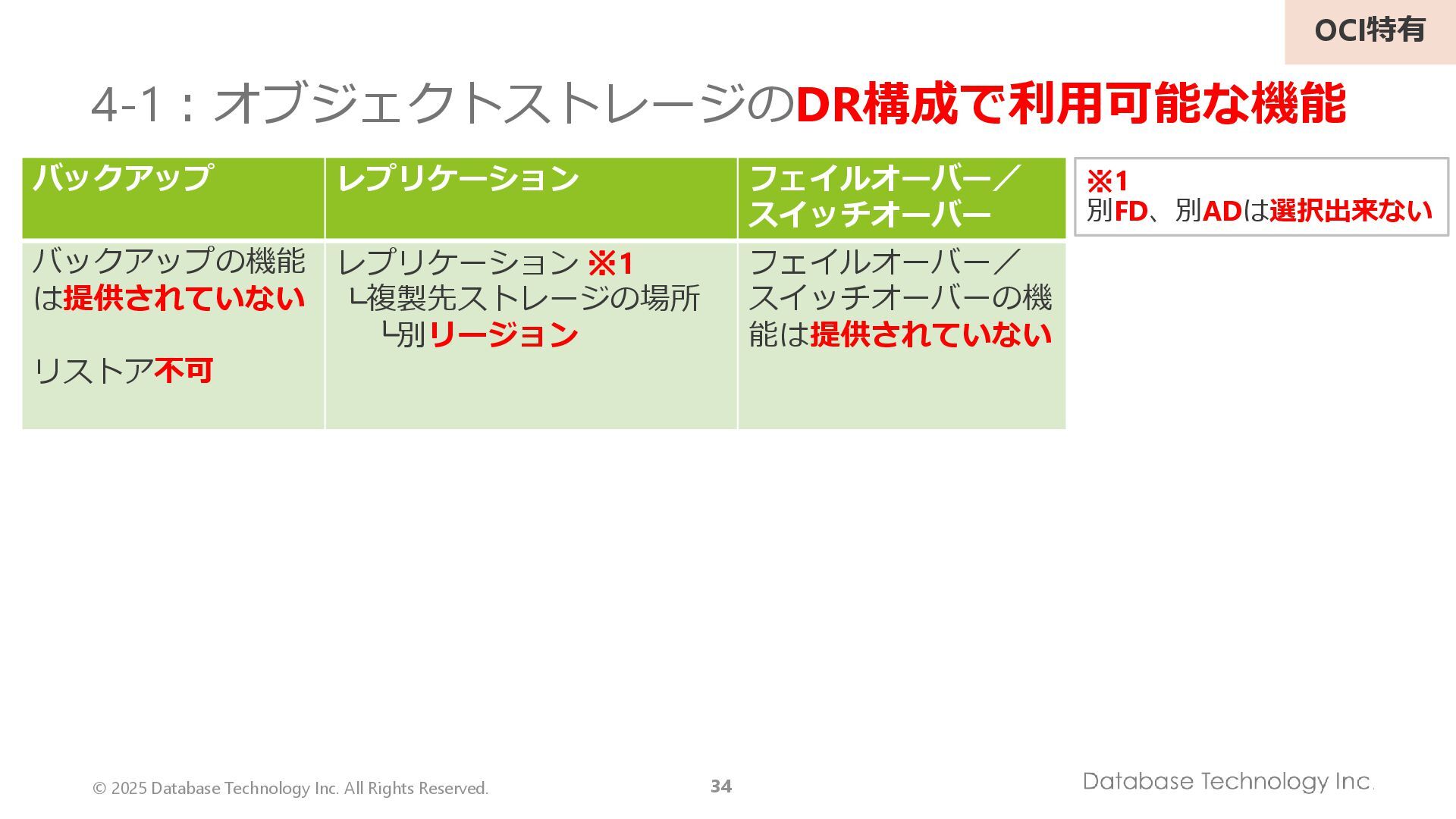

34. © 2025 Database Technology Inc. All Rights Reserved. 34 4-1：オブジェクトストレージのDR構成で利用可能な機能 バックアップ レプリケーション フェイルオーバー／ スイッチオーバー バックアップの機能 は提供されていない リストア不可 レプリケーション ※1 複製先ストレージの場所 別リージョン フェイルオーバー／ スイッチオーバーの機 能は提供されていない ※1 別FD、別ADは選択出来ない OCI特有

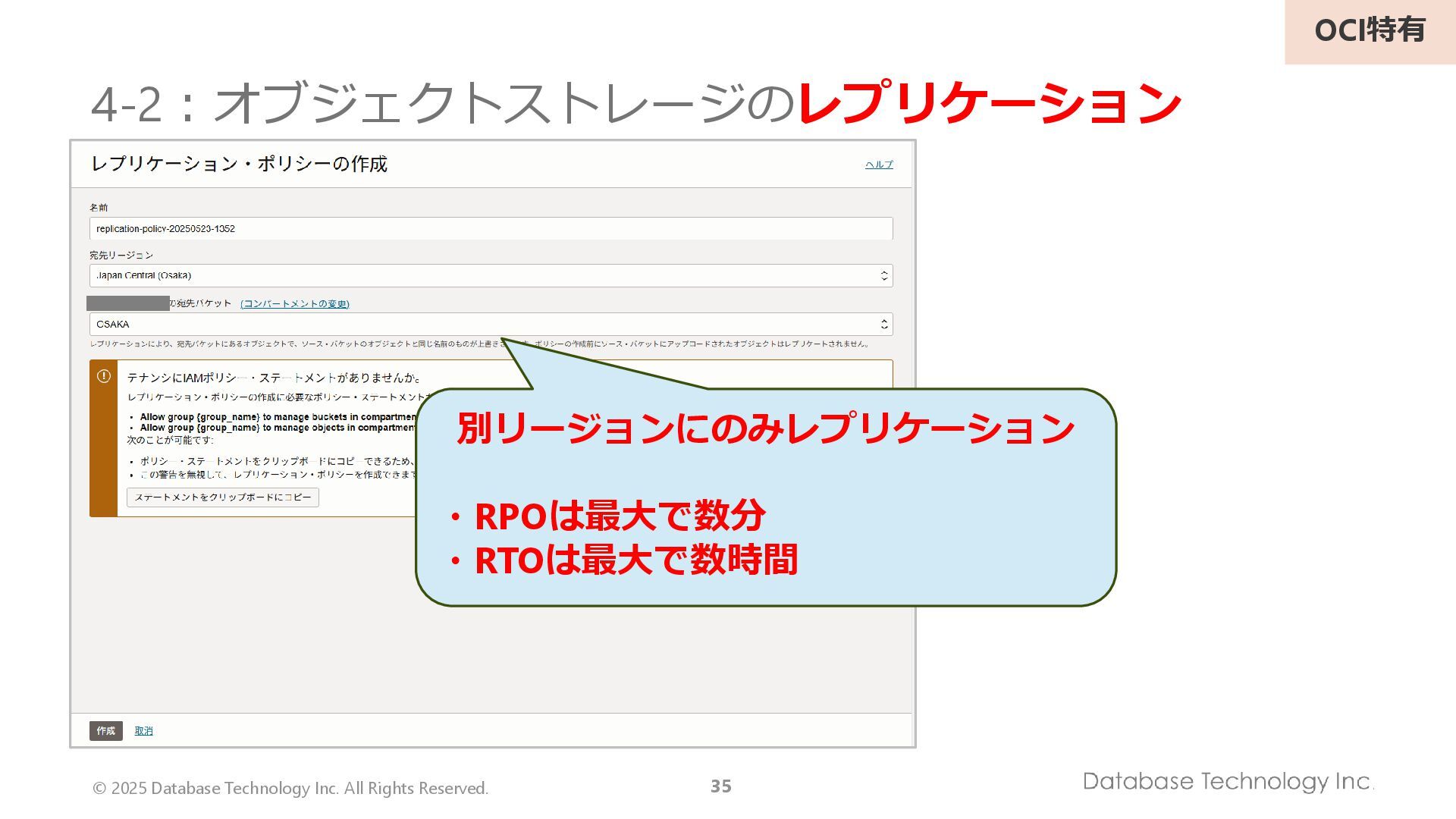

35. © 2025 Database Technology Inc. All Rights Reserved. 35 4-2：オブジェクトストレージのレプリケーション 別リージョンにのみレプリケーション ・RPOは最大で数分 ・RTOは最大で数時間 OCI特有

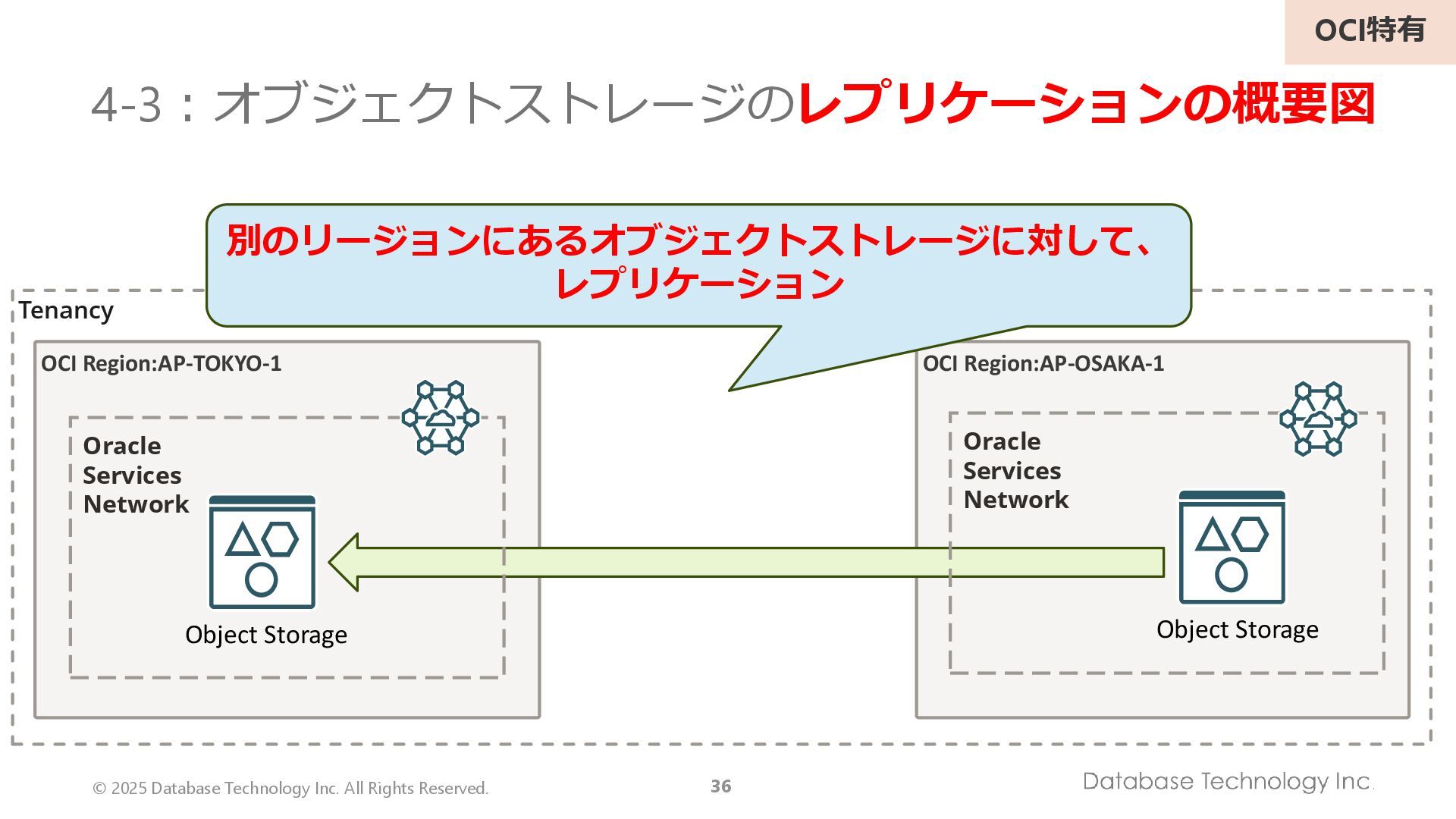

36. © 2025 Database Technology Inc. All Rights Reserved. 36 4-3：オブジェクトストレージのレプリケーションの概要図 OCI Region:AP-TOKYO-1 Tenancy OCI Region:AP-OSAKA-1 別のリージョンにあるオブジェクトストレージに対して、 レプリケーション Object Storage Object Storage Oracle Services Network Oracle Services Network OCI特有

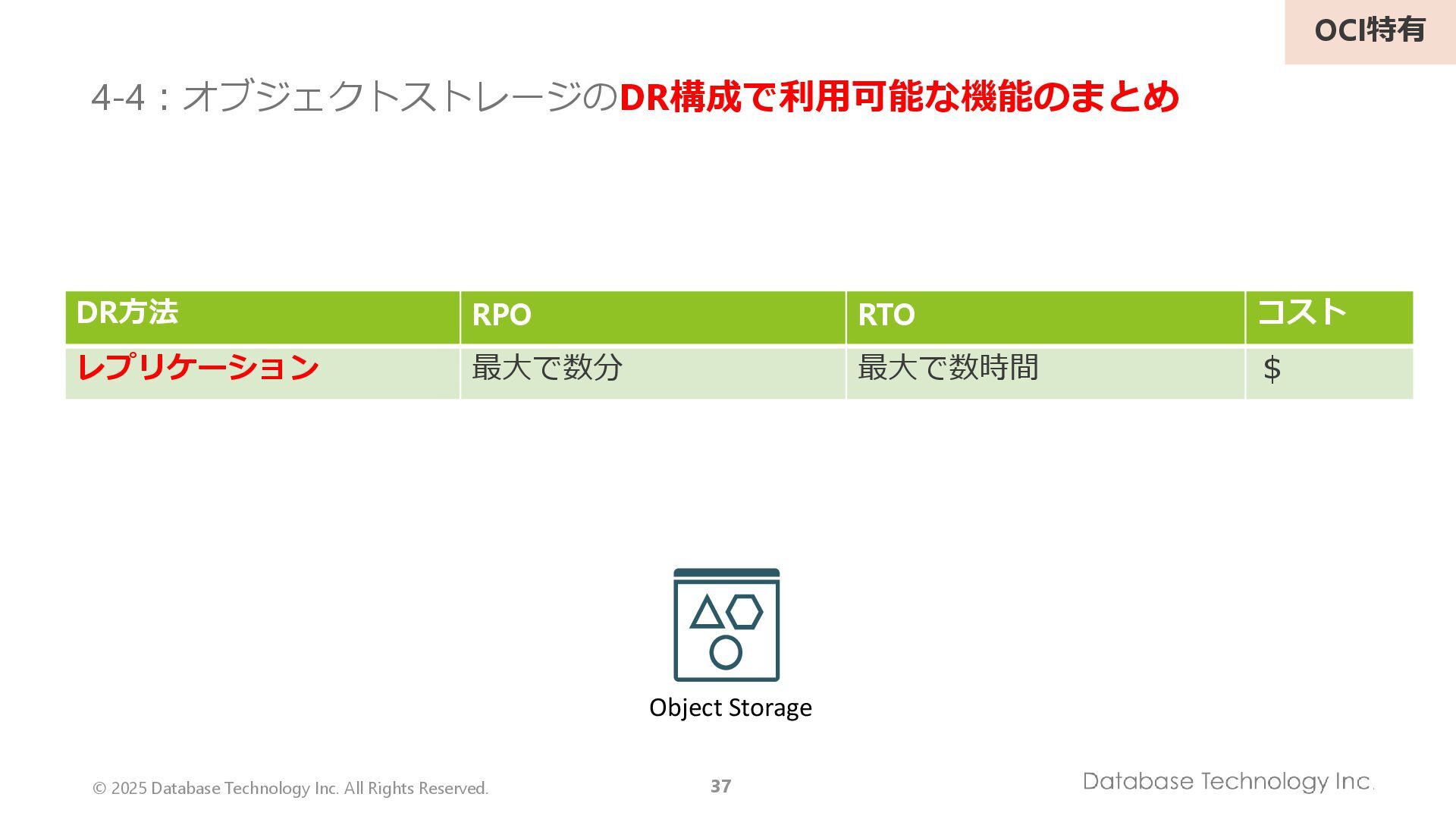

37. © 2025 Database Technology Inc. All Rights Reserved. 37 DR方法 RPO RTO コスト レプリケーション 最大で数分 最大で数時間 ＄ 4-4：オブジェクトストレージのDR構成で利用可能な機能のまとめ Object Storage OCI特有
38. © 2025 Database Technology Inc. All Rights Reserved. 38 5. まとめ

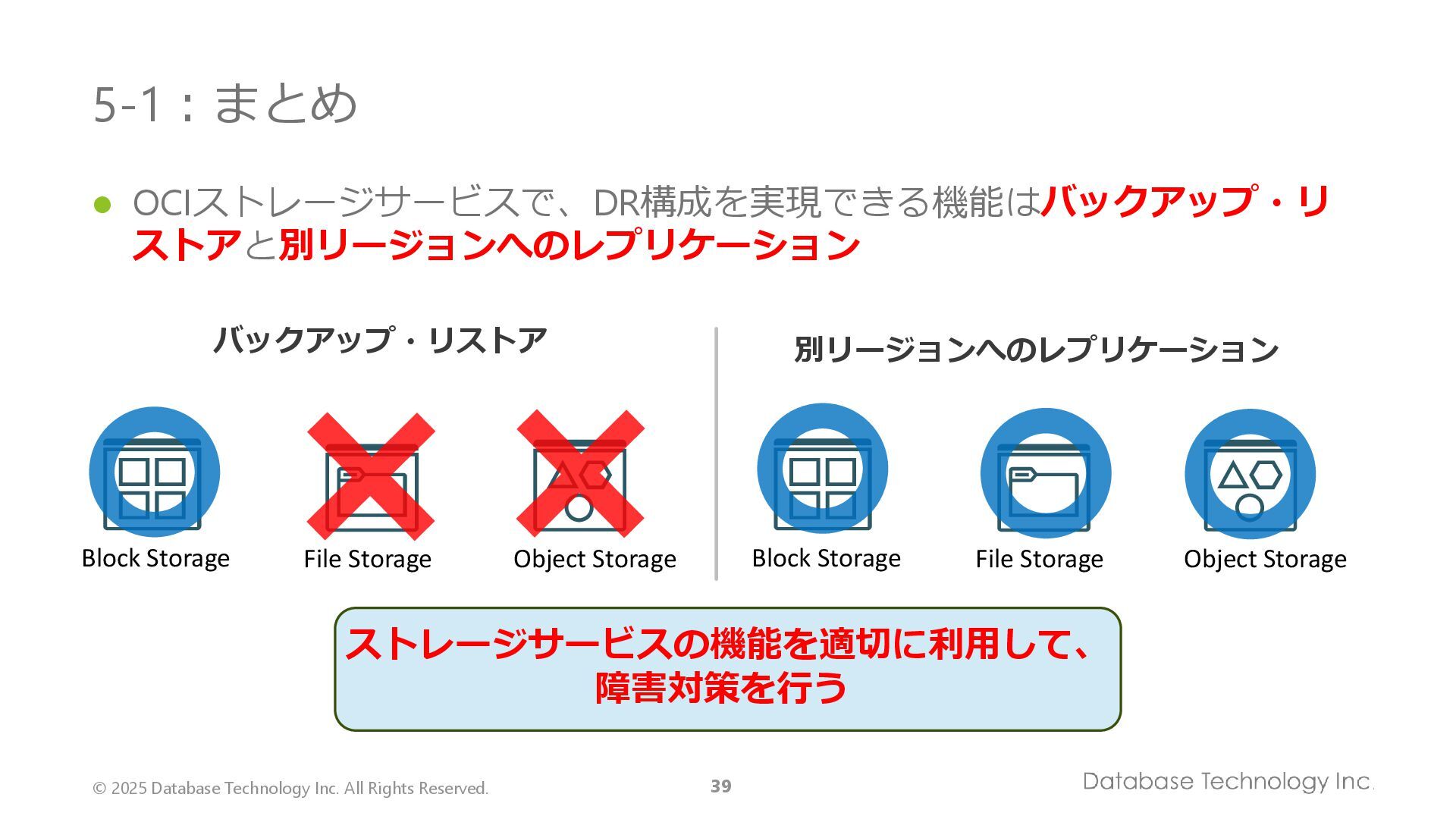

39. © 2025 Database Technology Inc. All Rights Reserved. 39 ⚫ OCIストレージサービスで、DR構成を実現できる機能はバックアップ・リ ストアと別リージョンへのレプリケーション 5-1：まとめ ストレージサービスの機能を適切に利用して、 障害対策を行う 別リージョンへのレプリケーション バックアップ・リストア File Storage Block Storage Object Storage Object Storage File Storage Block Storage
