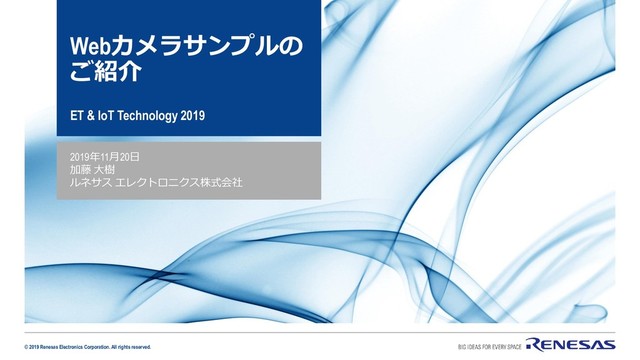

  1. © 2019 Renesas Electronics Corporation. All rights reserved. Webカメラサンプルの ご紹介

    ET & IoT Technology 2019 2019年11月20日 加藤 大樹 ルネサス エレクトロニクス株式会社
  2. © 2019 Renesas Electronics Corporation. All rights reserved. 自己紹介 Page

    2 ・2014年12月よりMbed担当 ・Mbed用ソフト整備、がじぇるね活動 など ・個人ページでも各種サンプルプログラムを公開しています ・Mbedマイページ:https://os.mbed.com/users/dkato/ ・GitHubマイページ:https://github.com/d-kato
  3. © 2019 Renesas Electronics Corporation. All rights reserved. WEBカメラサンプル Page

    3 GR-Boards_WebCamera https://os.mbed.com/teams/Renesas/code/GR-Boards_WebCamera/
  4. © 2019 Renesas Electronics Corporation. All rights reserved. ネットワークの接続方法 Page

    4 本サンプルは ステーションモード(STAモード)と アクセスポイントモード(APモード) の2種類の接続方法が選べます。 ステーションモード(STAモード) GR-LYCHEEを無線クライアントとして使用します。(初期設定) アクセスポイントモード(APモード) GR-LYCHEEを無線アクセスポイントとして使用します。
  5. © 2019 Renesas Electronics Corporation. All rights reserved. ステーションモード(STAモード) Page

    5 初期設定はステーションモードです。GR-LYCHEEが接続できるアクセスポイントが必要です。 アクセスポイント アクセスポイント テザリング使用時の構成 無線LANルータ使用時の構成
  6. © 2019 Renesas Electronics Corporation. All rights reserved. アクセスポイントモード(APモード) Page

    6 ソースコード中の設定を変更することで、GR-LYCHEEをアクセスポイントとして使用できます。 #define USE_DHCP 0 #if (USE_DHCP == 0) #define IP_ADDRESS "192.168.0.2" #define SUBNET_MASK "255.255.255.0" #define DEFAULT_GATEWAY "192.168.0.3" #endif #define NETWORK_TYPE 3 #if (NETWORK_TYPE >= 2) #define SCAN_NETWORK 1 #define WLAN_SSID "lychee00" #define WLAN_PSK "8~63文字 半角英数字記号" #define WLAN_SECURITY NSAPI_SECURITY_WPA_WPA2 #endif 他の人と重複し ない名前にする アクセスポイント GR-LYCHEEがアクセスポイント “main.cpp” 19行目付近 のコードを変更
  7. © 2019 Renesas Electronics Corporation. All rights reserved. ターミナルソフトの使い方 Page

    7 ① デスクトップ上の「Tera Term」を起動。 ② シリアルポートを選択。 ③ GR-LYCHEEの リセットボタンを押す。 ① ② ③
  8. © 2019 Renesas Electronics Corporation. All rights reserved. Renesas.com
