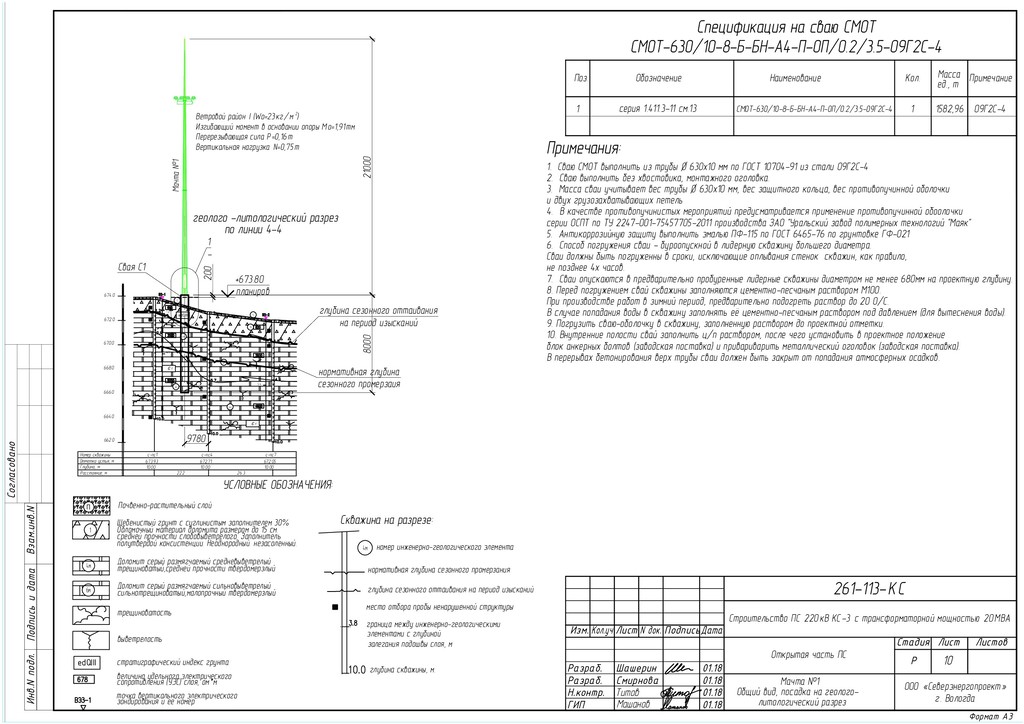

1. Формат А3 Взам.инв.N Инв.N подл. Подпись и дата Согласовано 10 N док. Кол.уч Изм. Лист ПодписьДата Стадия Листов Лист Р ГИП Н.контр. Разраб. Строительство ПС 220кВ КС-3 с трансформаторной мощностью 20МВА 261-113-КC Открытая часть ПС ООО «Северэнергопроект» г. Вологда Шашерин Машанов Титов Разраб. Смирнова 01.18 01.18 01.18 01.18 Мачта №1 Общий вид, посадка на геолого- Номеp скважины Отметка устья, м Глубина, м Расстояние, м геолого -литологический разрез по линии 4-4 664.0 666.0 668.0 670.0 672.0 674.0 c-пс1 10.00 673.93 22.2 c-пс7 10.00 672.05 c-пс4 10.00 672.71 26.3 662.0 * * * * * * * * * * * * * * * * * * * * * * * * 4м Є 1 * * * * * * * * * * * * * * * * * * * * * * * * * 1м 4м 6м * * * * * * * * * * * * * * * * * * * * * * * П П еdQIII 6м Є 1 1.2 4.5 1.7 5.4 9780 +673.80 планиров 200 Ветровой район I (Wo=23кг/м²) Изгибающий момент в основании опоры Мo=1,91тм Перерезывающая сила Р=0,16т Вертикальная нагрузка N=0,75т 8000 Мачта №1 21000 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: Почвенно-растительный слой П Щебенистый грунт с суглинистым заполнителем 30% Обломочный материал доломита размером до 15 см. 1 Доломит серый размягчаемый средневыветрелый трещиноватый,средней прочности твердомерзлый 4м Доломит серый размягчаемый сильновыветрелый сильнотрещиноватый,малопрочный твердомерзлый 6м Скважина на разрезе: глубина скважины, м. место отбора пробы ненарушенной структуры номер инженерно-геологического элемента граница между инженерно-геологическими элементами c глубиной залегания подошвы слоя, м 4м глубина сезонного оттаивания на период изысканий трещиноватость выветрелость еdQIII стратиграфический индекс грунта величина удельного электрического сопротивления (УЭС) слоя, ом*м точка вертикального электрического зондирования и ее номер средней прочности слобовыветрелого. Заполнитель полутвердой консистенции. Неоднородный. незасоленный. нормативная глубина сезонного промерзания литологический разрез Cвая С1 глубина сезонного оттаивания на период изысканий нормативная глубина сезонного промерзаия Спецификация на сваю СМОТ Поз. Обозначение Наименование Кол. ед., т Примечание 1582,96 1 1 Масса серия 1.411.3-11 см.13 СМОТ-630/10-8-Б-БН-А4-П-ОП/0.2/3.5-09Г2С-4 09Г2С-4 Примечания: 1. Сваю СМОТ выполнить из трубы Ø 630х10 мм по ГОСТ 10704-91 из стали 09Г2С-4 2. Сваю выполнить без хвостовика, монтажного оголовка. СМОТ-630/10-8-Б-БН-А4-П-ОП/0.2/3.5-09Г2С-4 3. Масса сваи учитывает вес трубы Ø 630х10 мм, вес защитного кольца, вес противопучинной оболочки и двух грузозахватывающих петель 4. В качестве противопучинистых мероприятий предусматривается применение противопучинной обоолочки серии ОСПТ по ТУ 2247-001-75457705-2011 производства ЗАО "Уральский завод полимерных технологий "Маяк" 5. Антикоррозийную защиту выполнить эмалью ПФ-115 по ГОСТ 6465-76 по грунтовке ГФ-021 6. Способ погружения сваи - буроопускной в лидерную скважину большего диаметра. Сваи должны быть погруженны в сроки, исключающие оплывания стенок скважин, как правило, не позднее 4х часов. 7. Сваи опускаются в предварительно пробуренные лидерные скважины диаметром не менее 680мм на проектную глубину. 8. Перед погружением свай скважины заполняются цементно-песчаным раствором М100. В случае попадания воды в скважину заполнять её цементно-песчаным раствором под давлением (для вытеснения воды). 9. Погрузить сваю-оболочку в скважину, заполненную раствором до проектной отметки. 10. Внутренние полости свай заполнить ц/п раствором, после чего установить в проектное положение При производстве работ в зимний период, предварительно подогреть раствор до 20 0/С. В перерывах бетонирования верх трубы сваи должен быть закрыт от попадания атмосферных осадков. блок анкерных болтов (заводская поставка) и привариварить металлический оголовок (заводская поставка). 1 -

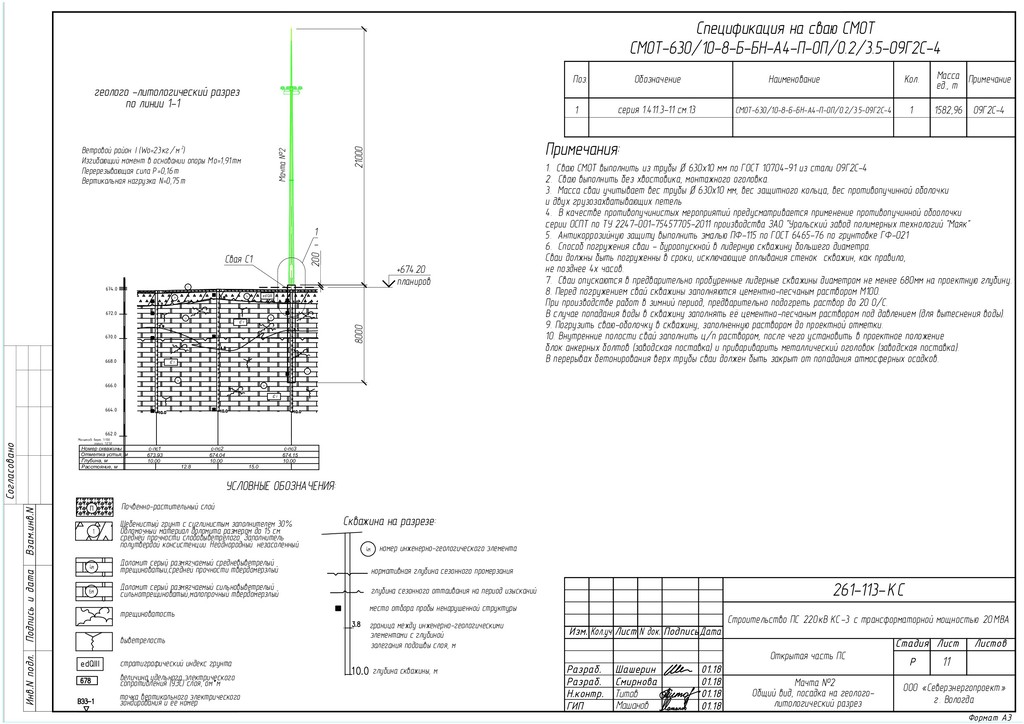

2. Формат А3 Взам.инв.N Инв.N подл. Подпись и дата Согласовано 11 N док. Кол.уч Изм. Лист ПодписьДата Стадия Листов Лист Р ГИП Н.контр. Разраб. Строительство ПС 220кВ КС-3 с трансформаторной мощностью 20МВА 261-113-КC Открытая часть ПС ООО «Северэнергопроект» г. Вологда Шашерин Машанов Титов Разраб. Смирнова 01.18 01.18 01.18 01.18 Мачта №2 Общий вид, посадка на геолого- литологический разрез ɇɨɦɟSɫɤɜɚɠɢɧɵ Ɉɬɦɟɬɤɚɭɫɬɶɹɦ Ƚɥɭɛɢɧɚɦ Ɋɚɫɫɬɨɹɧɢɟɦ геолого -литологический разрез по линии 1-1 664.0 666.0 668.0 670.0 672.0 674.0 Fɩɫ 10.00 673.93 12.8 Fɩɫ 10.00 674.15 * * * * * * * * * * * * * * * * * * * * * * * * Fɩɫ 10.00 674.04 15.0 662.0 * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * П еdQIII 1м * 1м 4м 4м 4м Є 1 Є 1 Є 1 6м 6м * * Масштаб: верт. 1:100 гориз. 1:250 +674.20 планиров 200 8000 Мачта №2 21000 Ветровой район I (Wo=23кг/м²) Изгибающий момент в основании опоры Мo=1,91тм Перерезывающая сила Р=0,16т Вертикальная нагрузка N=0,75т Cвая С1 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: Почвенно-растительный слой П Щебенистый грунт с суглинистым заполнителем 30% Обломочный материал доломита размером до 15 см. 1 Доломит серый размягчаемый средневыветрелый трещиноватый,средней прочности твердомерзлый 4м Доломит серый размягчаемый сильновыветрелый сильнотрещиноватый,малопрочный твердомерзлый 6м Скважина на разрезе: глубина скважины, м. место отбора пробы ненарушенной структуры номер инженерно-геологического элемента граница между инженерно-геологическими элементами c глубиной залегания подошвы слоя, м 4м глубина сезонного оттаивания на период изысканий трещиноватость выветрелость еdQIII стратиграфический индекс грунта величина удельного электрического сопротивления (УЭС) слоя, ом*м точка вертикального электрического зондирования и ее номер средней прочности слобовыветрелого. Заполнитель полутвердой консистенции. Неоднородный. незасоленный. нормативная глубина сезонного промерзания Спецификация на сваю СМОТ Поз. Обозначение Наименование Кол. ед., т Примечание 1582,96 1 1 Масса серия 1.411.3-11 см.13 СМОТ-630/10-8-Б-БН-А4-П-ОП/0.2/3.5-09Г2С-4 09Г2С-4 Примечания: 1. Сваю СМОТ выполнить из трубы Ø 630х10 мм по ГОСТ 10704-91 из стали 09Г2С-4 2. Сваю выполнить без хвостовика, монтажного оголовка. СМОТ-630/10-8-Б-БН-А4-П-ОП/0.2/3.5-09Г2С-4 3. Масса сваи учитывает вес трубы Ø 630х10 мм, вес защитного кольца, вес противопучинной оболочки и двух грузозахватывающих петель 4. В качестве противопучинистых мероприятий предусматривается применение противопучинной обоолочки серии ОСПТ по ТУ 2247-001-75457705-2011 производства ЗАО "Уральский завод полимерных технологий "Маяк" 5. Антикоррозийную защиту выполнить эмалью ПФ-115 по ГОСТ 6465-76 по грунтовке ГФ-021 6. Способ погружения сваи - буроопускной в лидерную скважину большего диаметра. Сваи должны быть погруженны в сроки, исключающие оплывания стенок скважин, как правило, не позднее 4х часов. 7. Сваи опускаются в предварительно пробуренные лидерные скважины диаметром не менее 680мм на проектную глубину. 8. Перед погружением свай скважины заполняются цементно-песчаным раствором М100. В случае попадания воды в скважину заполнять её цементно-песчаным раствором под давлением (для вытеснения воды). 9. Погрузить сваю-оболочку в скважину, заполненную раствором до проектной отметки. 10. Внутренние полости свай заполнить ц/п раствором, после чего установить в проектное положение При производстве работ в зимний период, предварительно подогреть раствор до 20 0/С. В перерывах бетонирования верх трубы сваи должен быть закрыт от попадания атмосферных осадков. блок анкерных болтов (заводская поставка) и привариварить металлический оголовок (заводская поставка). 1 -
