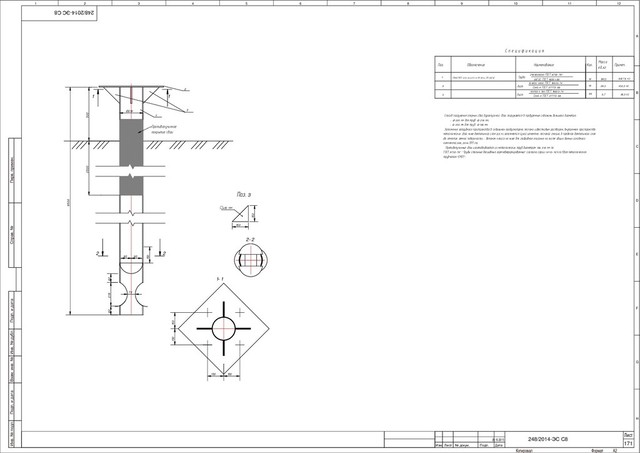

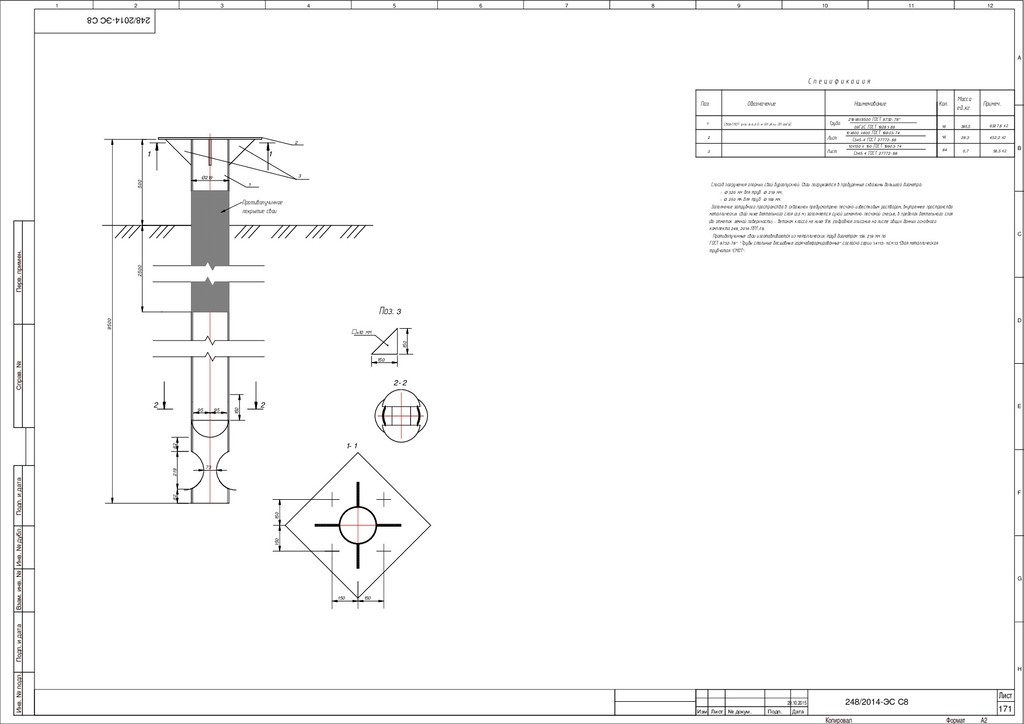

Свая СМОТ с противопучинным покрытием

Противопучинная оболочка, противопучинная оболочка ОСПТ «Reline», противопучинные мероприятия, свайные фундаменты, устройство свайных фундаментов, свая СМОТ, Серия 1.411.3-11см.13, СТО 36554501-054-2017, противопучинные технологии, касательные силы морозного пучения, морозное пучение, деятельный слой

Transcript

1. Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата Справ. № Перв. примен. Копировал Формат A2 12 11 10 9 8 7 6 5 4 3 2 1 H G F E D C B A Лист Дата Подп. № докум. Лист Изм. 248/2014-ЭС С8 248/2014-ЭС С8 171 29.10.2015 1 2 2 3 1 δ=10 мм Поз. 3 1 2-2 1-1 2 3 10х600 х600 ГОСТ 19903-74 С345-4 ГОСТ 27772-88 Лист 56,5 кг 2 10х150 х 150 ГОСТ 19903-74 С345-4 ГОСТ 27772-88 Лист 1 500 2500 9500 Противопучинное покрытие сваи 150 150 150 150 150 150 Ø219 73 82 219 82 150 95 95 Способ погружения опорных свай буроопускной. Сваи погружаются в пробуренные скважины большего диаметра: - Ø 320 мм для труб Ø 219 мм; - Ø 250 мм для труб Ø 159 мм. Заполнение затрубного пространства в скважинах предусмотрено песчано-известковым раствором, внутреннее пространство металлических свай ниже деятельного слоя (2,5 м) заполняется сухой цементно-песчаной смесью, в пределах деятельного слоя (до отметок земной поверхности) - бетоном класса не ниже В15 (подробное описание на листе общих данных основного комплекта 248_2014-ППТ.л1). Противопучинные сваи изготавливаются из металлических труб диаметром 159, 219 мм по ГОСТ 8732-78* "Трубы стальные бесшовные горячедеформированные" согласно серии 1.411.3-11см.13."Свая металлическая трубчатая "СМОТ". Поз. Обозначение Наименование Кол. Примеч. С п е ц и ф и к а ц и я Масса ед.,кг 16 395,5 219х8х9500 ГОСТ 8732-78* 09Г2С ГОСТ 19281-89 Труба Свая СМОТ-219/8-9,5-Б-4-БН-(А1+)-ОП-09Г2С 6327,8 кг 16 64 0,7 452,2 кг 28,3
