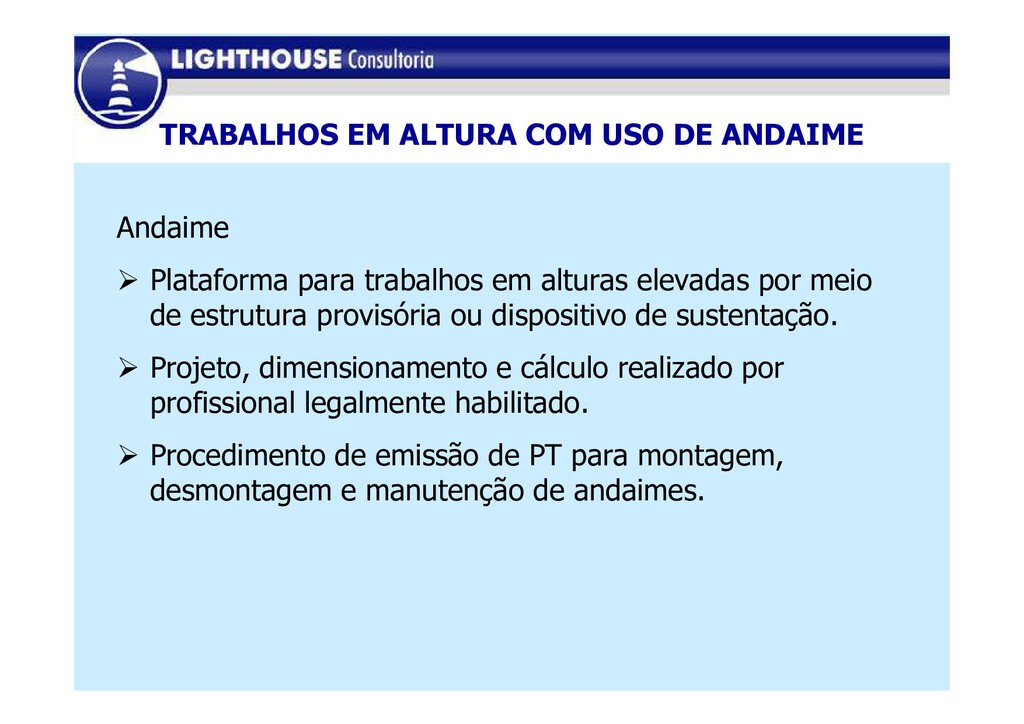

1. TRABALHOS EM ALTURA COM USO DE ANDAIME Andaime Plataforma para trabalhos em alturas elevadas por meio de estrutura provisória ou dispositivo de sustentação. Projeto, dimensionamento e cálculo realizado por profissional legalmente habilitado. Procedimento de emissão de PT para montagem, desmontagem e manutenção de andaimes.

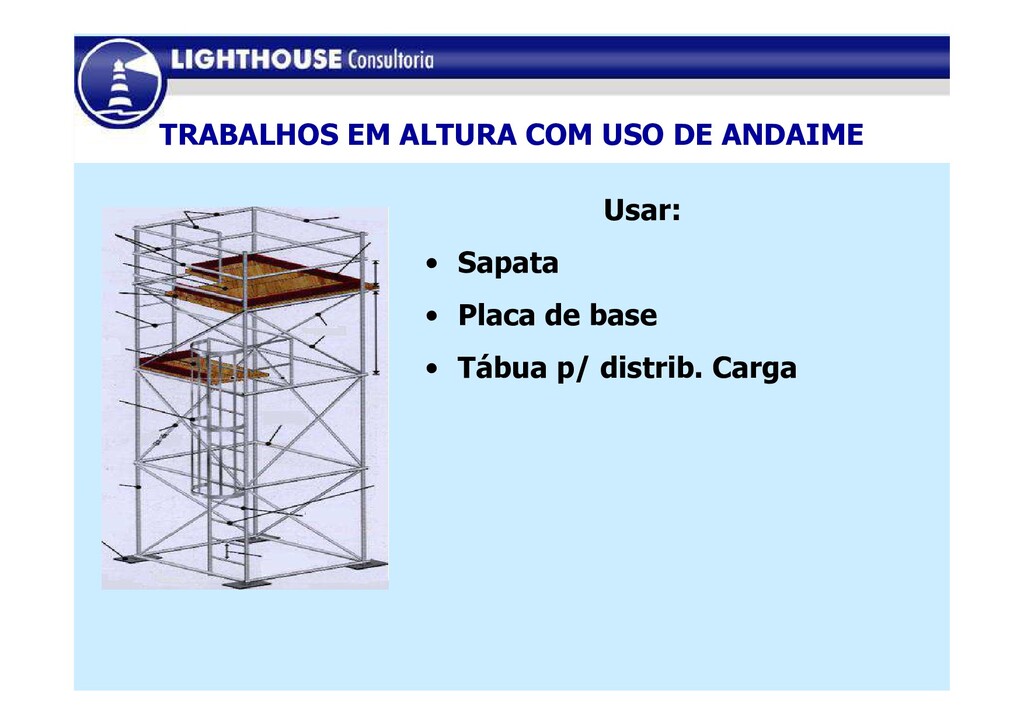

2. TRABALHOS EM ALTURA COM USO DE ANDAIME Usar: • Sapata • Placa de base • Tábua p/ distrib. Carga

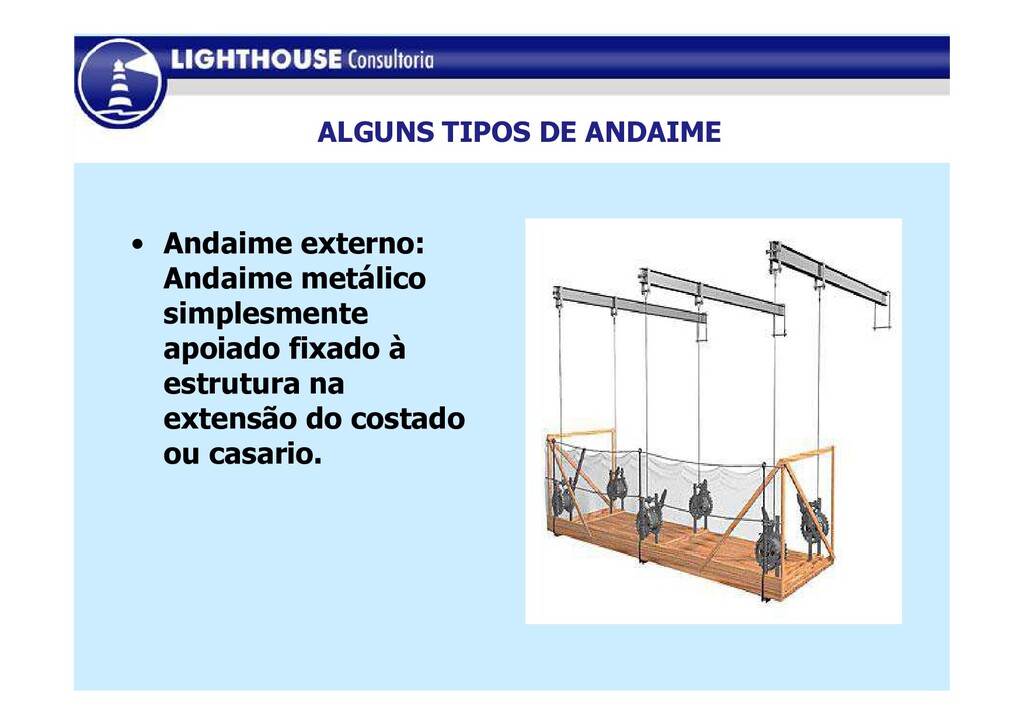

3. ALGUNS TIPOS DE ANDAIME • Andaime externo: Andaime metálico simplesmente apoiado fixado à estrutura na extensão do costado ou casario.

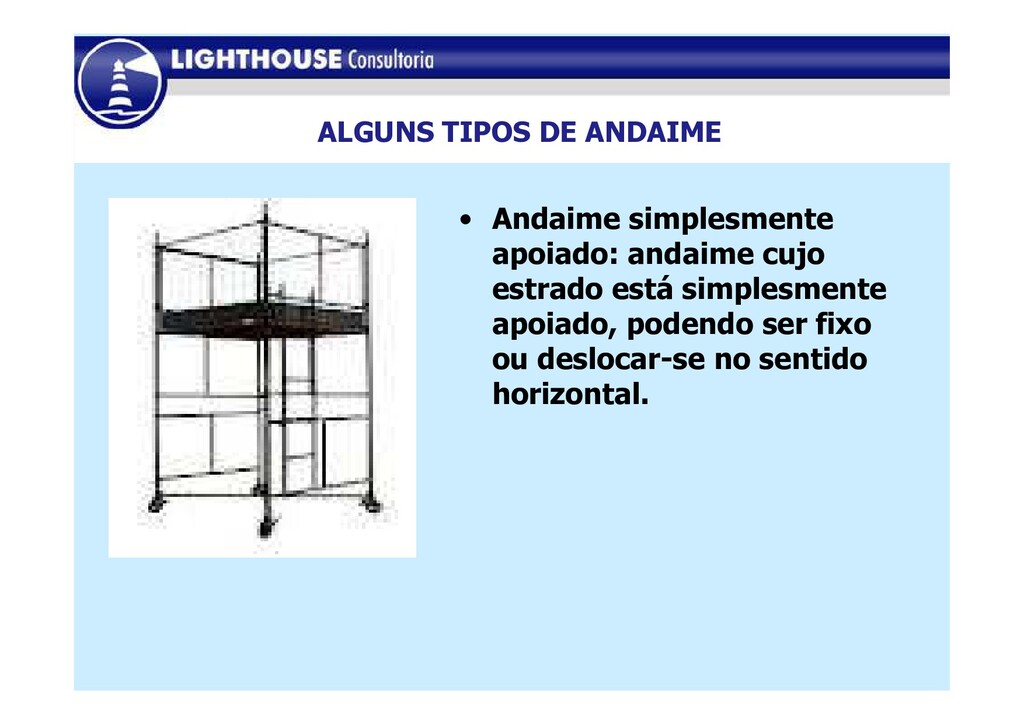

4. ALGUNS TIPOS DE ANDAIME • Andaime simplesmente apoiado: andaime cujo estrado está simplesmente apoiado, podendo ser fixo ou deslocar-se no sentido horizontal.

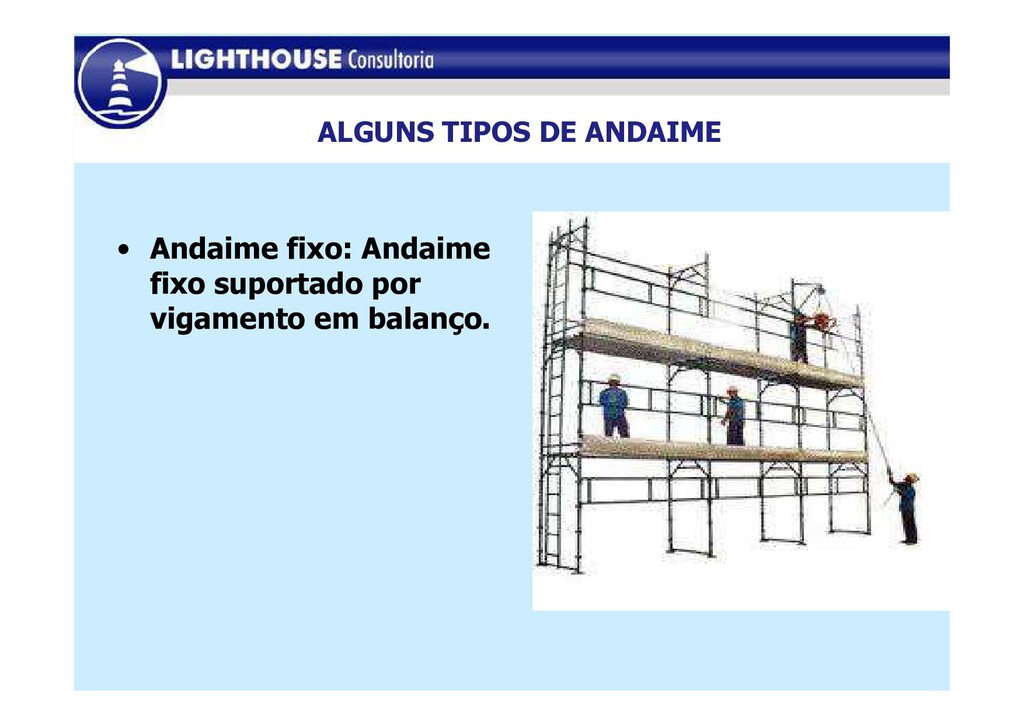

5. ALGUNS TIPOS DE ANDAIME • Andaime fixo: Andaime fixo suportado por vigamento em balanço.

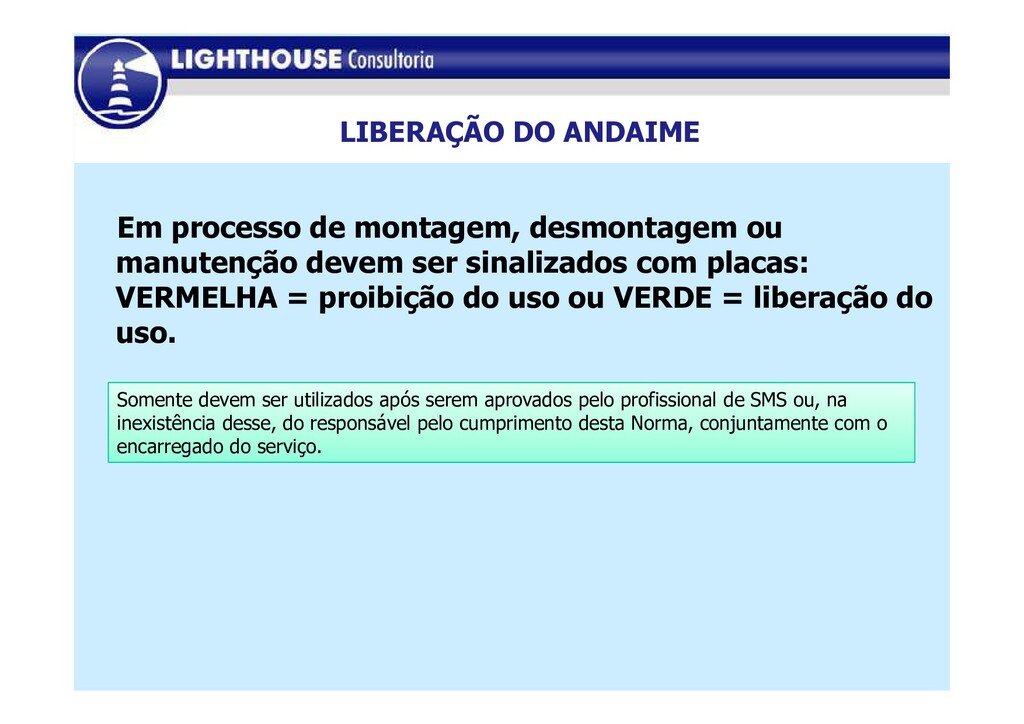

6. LIBERAÇÃO DO ANDAIME Em processo de montagem, desmontagem ou manutenção devem ser sinalizados com placas: VERMELHA = proibição do uso ou VERDE = liberação do uso. Somente devem ser utilizados após serem aprovados pelo profissional de SMS ou, na inexistência desse, do responsável pelo cumprimento desta Norma, conjuntamente com o encarregado do serviço.

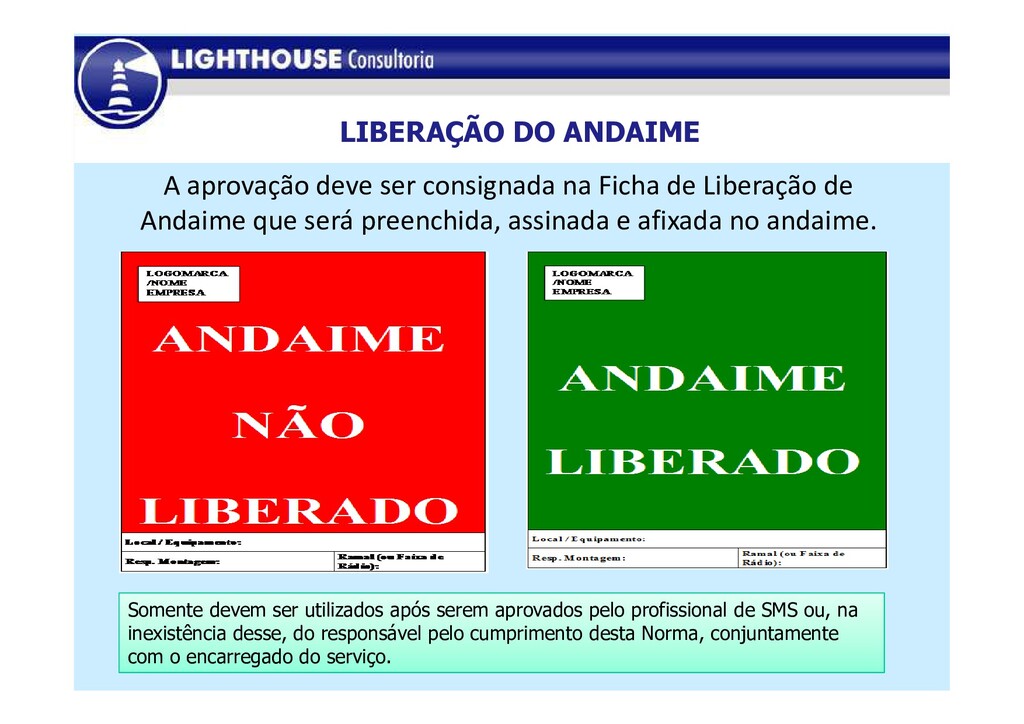

7. LIBERAÇÃO DO ANDAIME A aprovação deve ser consignada na Ficha de Liberação de Andaime que será preenchida, assinada e afixada no andaime. Somente devem ser utilizados após serem aprovados pelo profissional de SMS ou, na inexistência desse, do responsável pelo cumprimento desta Norma, conjuntamente com o encarregado do serviço.

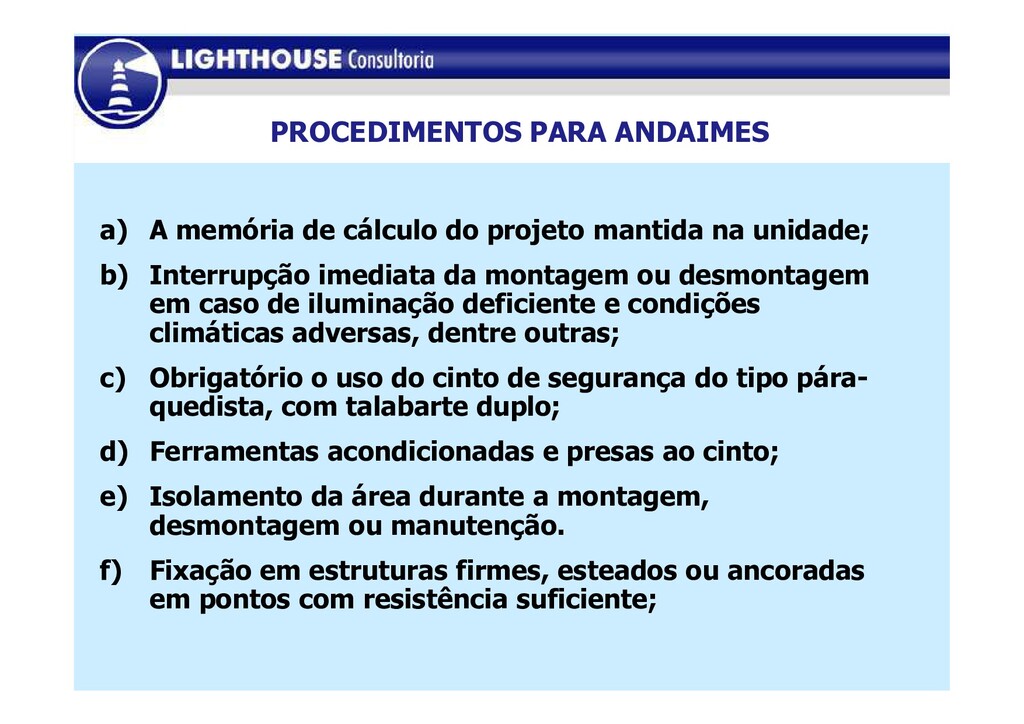

8. PROCEDIMENTOS PARA ANDAIMES a) A memória de cálculo do projeto mantida na unidade; b) Interrupção imediata da montagem ou desmontagem em caso de iluminação deficiente e condições climáticas adversas, dentre outras; c) Obrigatório o uso do cinto de segurança do tipo pára- quedista, com talabarte duplo; d) Ferramentas acondicionadas e presas ao cinto; e) Isolamento da área durante a montagem, desmontagem ou manutenção. f) Fixação em estruturas firmes, esteados ou ancoradas em pontos com resistência suficiente;

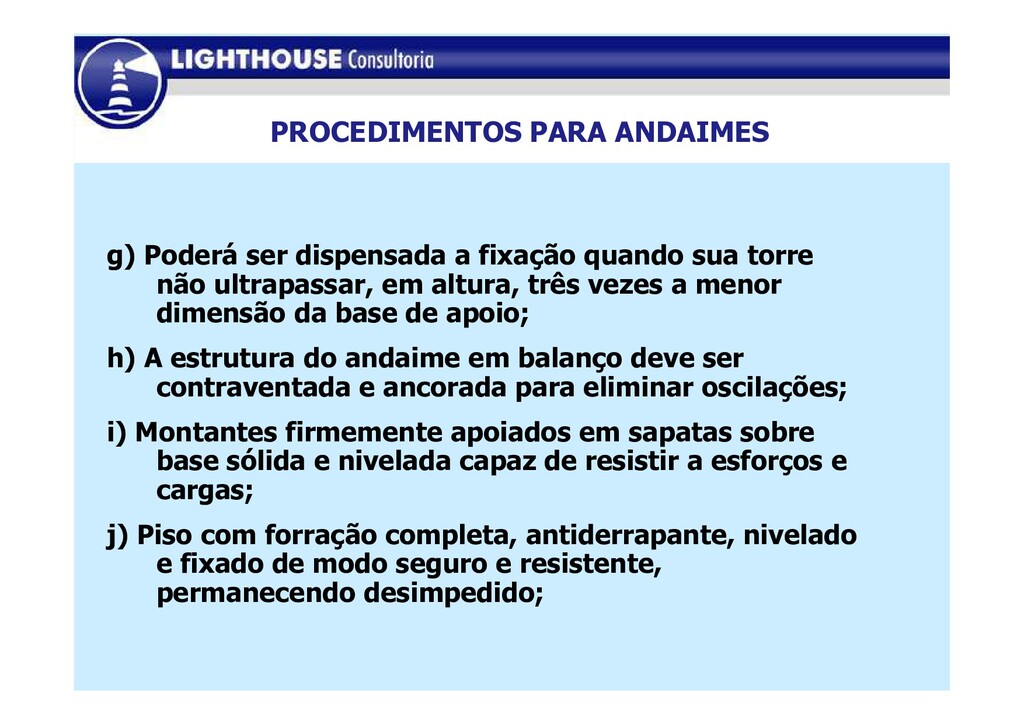

9. PROCEDIMENTOS PARA ANDAIMES g) Poderá ser dispensada a fixação quando sua torre não ultrapassar, em altura, três vezes a menor dimensão da base de apoio; h) A estrutura do andaime em balanço deve ser contraventada e ancorada para eliminar oscilações; i) Montantes firmemente apoiados em sapatas sobre base sólida e nivelada capaz de resistir a esforços e cargas; j) Piso com forração completa, antiderrapante, nivelado e fixado de modo seguro e resistente, permanecendo desimpedido;

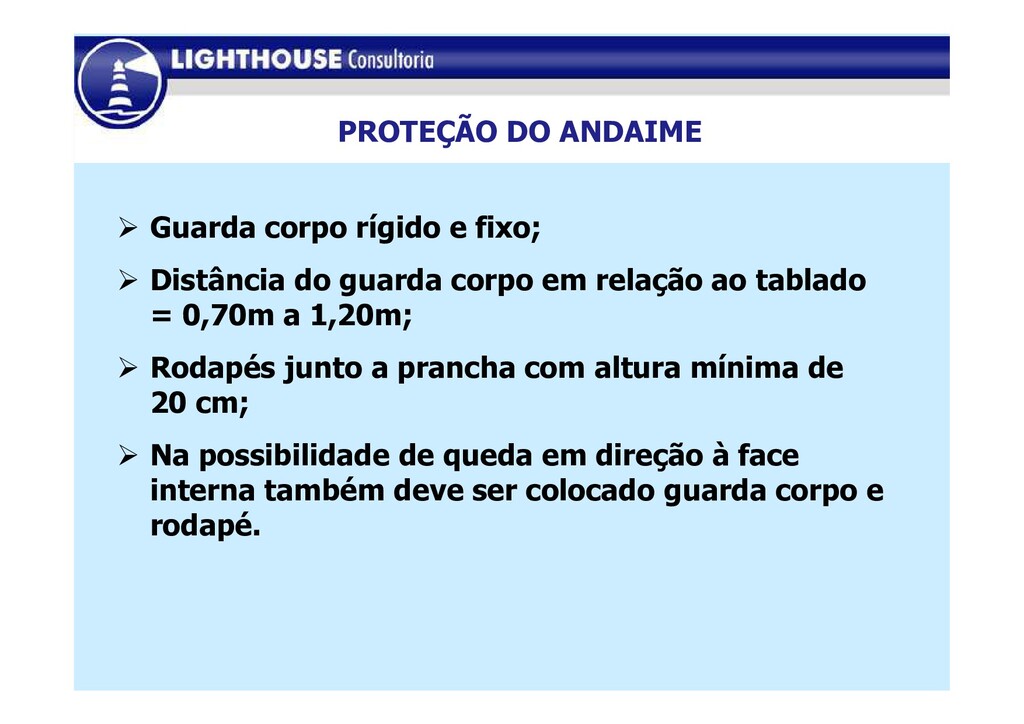

10. PROTEÇÃO DO ANDAIME Guarda corpo rígido e fixo; Distância do guarda corpo em relação ao tablado = 0,70m a 1,20m; Rodapés junto a prancha com altura mínima de 20 cm; Na possibilidade de queda em direção à face interna também deve ser colocado guarda corpo e rodapé.
