DAN TRANSMISSION KEAMANAN DATA DAN TRANSMISSION IMPAIREMENT PADA PENGIRIMAN MELALUI IMPAIREMENT PADA PENGIRIMAN MELALUI MEDIA TRANSMISI TWISTED PAIR, KABEL MEDIA TRANSMISI TWISTED PAIR, KABEL KOAKSIAL DAN FIBER OPTIC, SERTAKAN KOAKSIAL DAN FIBER OPTIC, SERTAKAN ANALOGI PEMBANDINGNYA ANALOGI PEMBANDINGNYA
terbuka. Mudah disadap karena tidak memiliki pelindung Digunakan dalam jaringan lokal (LAN) dan kabel telepon. KEAMANAN DATA DAN TRANSMISSION IMPAIREMENT KEAMANAN DATA DAN TRANSMISSION IMPAIREMENT PADA TWISTED PAIR PADA TWISTED PAIR Keamanan Data Tingkat impairment Analoginya Kelemahan Contoh Tinggi Seperti suara yang teredam saat melewati tembok. Rentan terhadap interferensi elektromagnetik (EMI) dan crosstalk Jarak transmisi terbatas, biasanya kurang dari 100 meter. Transmission Impairment
tertutup. Memiliki pelindung logam yang membantunya tahan terhadap EMI. Lebih mudah disadap dibandingkan fiber optic. KEAMANAN DATA DAN TRANSMISSION IMPAIREMENT KEAMANAN DATA DAN TRANSMISSION IMPAIREMENT PADA KABEL KOAKSIAL PADA KABEL KOAKSIAL Keamanan Data Tingkat impairment Analoginya Kelebihan Kelemahan Sedang Seperti suara yang teredam sedikit saat melewati tembok tebal. Memiliki jarak transmisi yang lebih jauh dibandingkan twisted pair. Lebih rentan terhadap interferensi dibandingkan fiber optic. Transmission Impairment
brankas. Sangat sulit disadap karena sinyal diubah menjadi cahaya. Digunakan dalam jaringan backbone internet dan komunikasi jarak jauh. KEAMANAN DATA DAN TRANSMISSION IMPAIREMENT KEAMANAN DATA DAN TRANSMISSION IMPAIREMENT PADA FIBER OPTIC PADA FIBER OPTIC Keamanan Data Tingkat impairment Analoginya Kelebihan Kelemahan Rendah Seperti suara yang jernih dan tidak teredam. Memiliki jarak transmisi yang paling jauh dan bit rate yang tinggi. Biaya pemasangan dan peralatannya lebih mahal. Transmission Impairment

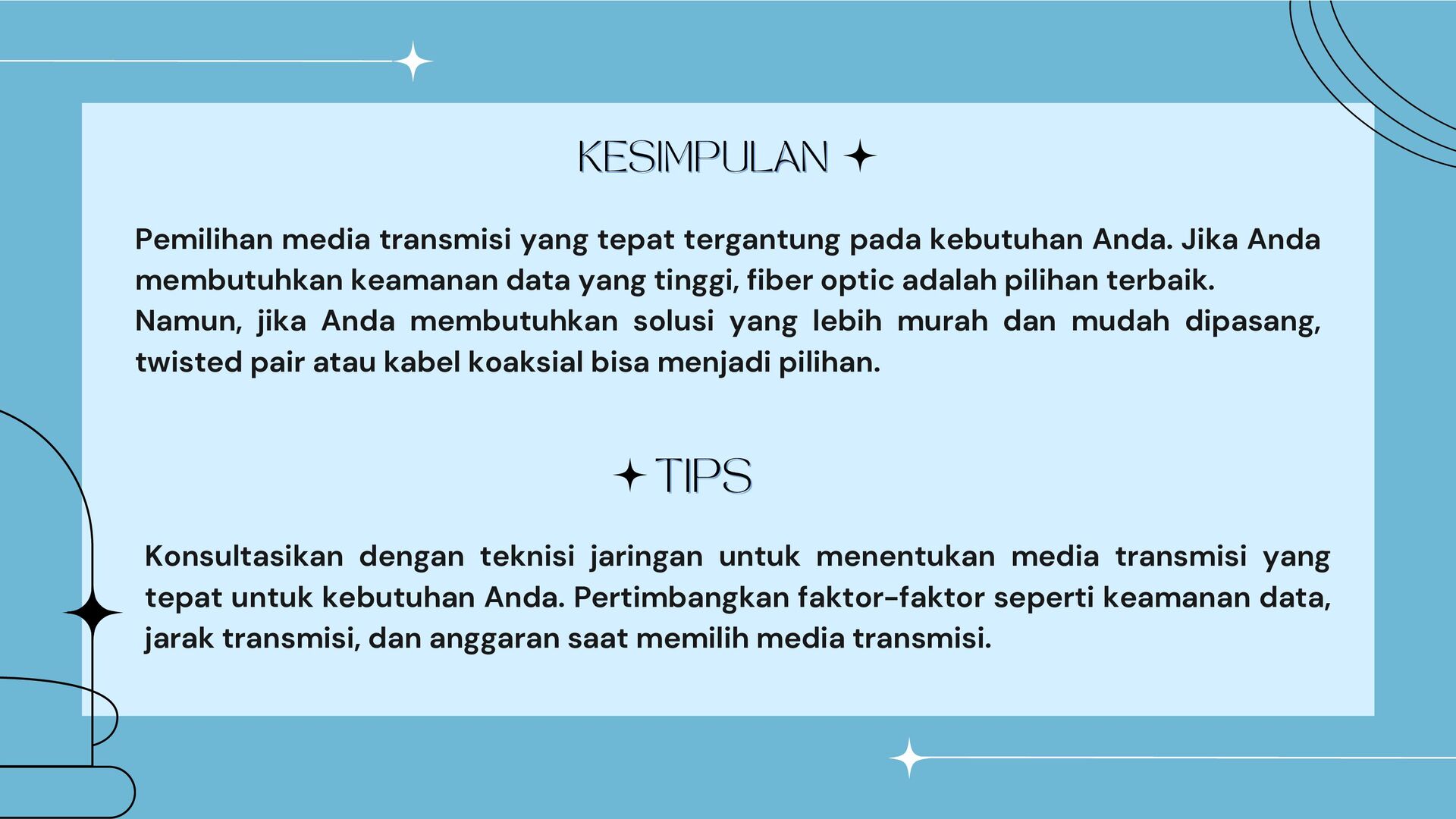

Anda. Jika Anda membutuhkan keamanan data yang tinggi, fiber optic adalah pilihan terbaik. Namun, jika Anda membutuhkan solusi yang lebih murah dan mudah dipasang, twisted pair atau kabel koaksial bisa menjadi pilihan. TIPS TIPS Konsultasikan dengan teknisi jaringan untuk menentukan media transmisi yang tepat untuk kebutuhan Anda. Pertimbangkan faktor-faktor seperti keamanan data, jarak transmisi, dan anggaran saat memilih media transmisi.
KABEL COAXIAL DAN PERBEDAAN ANTARA KABEL COAXIAL DAN UTP? LEBIH PRAKTIS YANG MANAKAH JIKA UTP? LEBIH PRAKTIS YANG MANAKAH JIKA INGIN DIIMPLEMENTASIKAN? INGIN DIIMPLEMENTASIKAN?

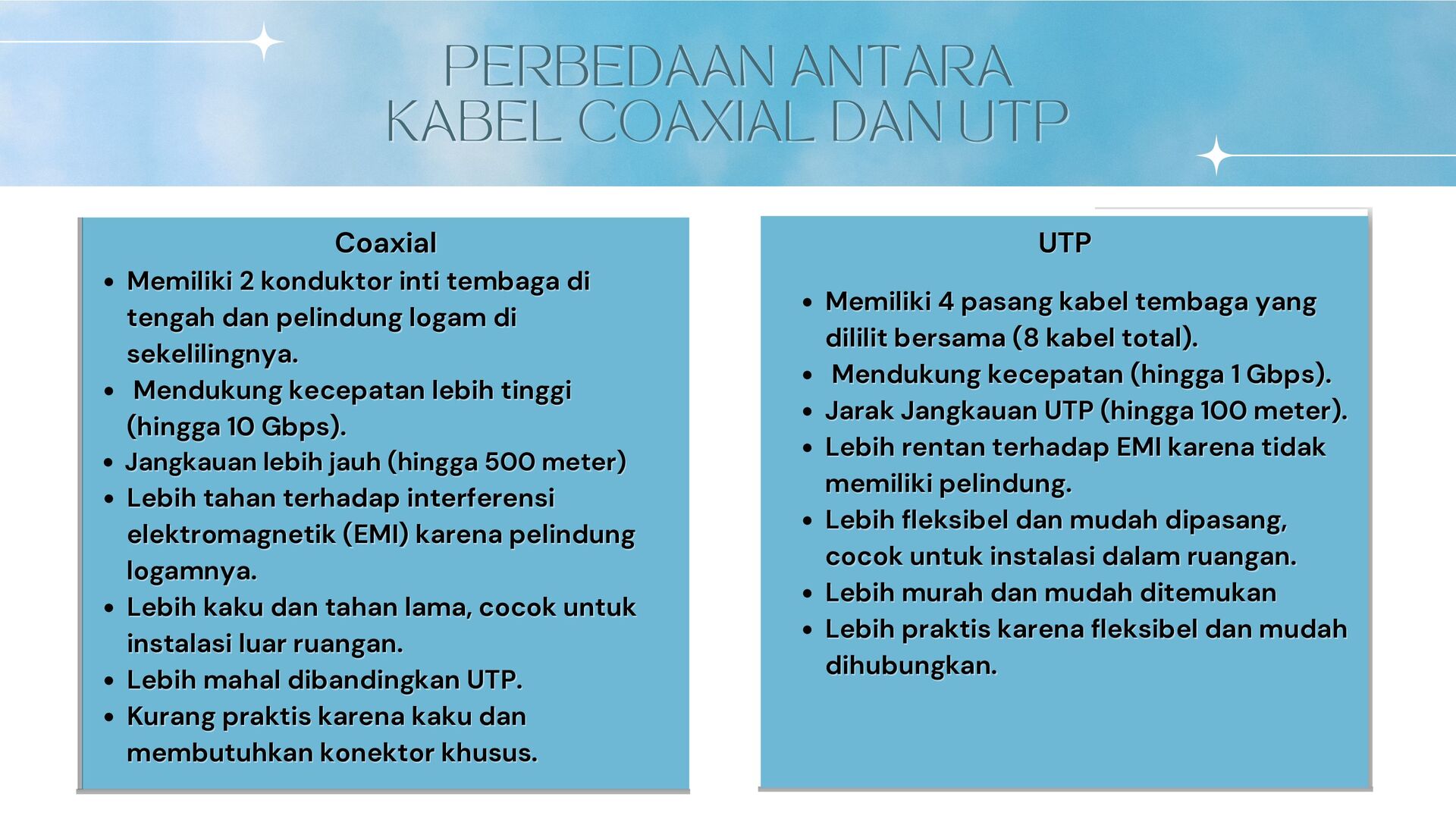

DAN UTP Memiliki 2 konduktor inti tembaga di Memiliki 2 konduktor inti tembaga di tengah dan pelindung logam di tengah dan pelindung logam di sekelilingnya. sekelilingnya. Mendukung kecepatan lebih tinggi Mendukung kecepatan lebih tinggi (hingga 10 Gbps). (hingga 10 Gbps). Jangkauan lebih jauh (hingga 500 meter) Jangkauan lebih jauh (hingga 500 meter) Lebih tahan terhadap interferensi Lebih tahan terhadap interferensi elektromagnetik (EMI) karena pelindung elektromagnetik (EMI) karena pelindung logamnya. logamnya. Lebih kaku dan tahan lama, cocok untuk Lebih kaku dan tahan lama, cocok untuk instalasi luar ruangan. instalasi luar ruangan. Lebih mahal dibandingkan UTP. Lebih mahal dibandingkan UTP. Kurang praktis karena kaku dan Kurang praktis karena kaku dan membutuhkan konektor khusus. membutuhkan konektor khusus. Coaxial Coaxial Memiliki 4 pasang kabel tembaga yang Memiliki 4 pasang kabel tembaga yang dililit bersama (8 kabel total). dililit bersama (8 kabel total). Mendukung kecepatan (hingga 1 Gbps). Mendukung kecepatan (hingga 1 Gbps). Jarak Jangkauan UTP (hingga 100 meter). Jarak Jangkauan UTP (hingga 100 meter). Lebih rentan terhadap EMI karena tidak Lebih rentan terhadap EMI karena tidak memiliki pelindung. memiliki pelindung. Lebih fleksibel dan mudah dipasang, Lebih fleksibel dan mudah dipasang, cocok untuk instalasi dalam ruangan. cocok untuk instalasi dalam ruangan. Lebih murah dan mudah ditemukan Lebih murah dan mudah ditemukan Lebih praktis karena fleksibel dan mudah Lebih praktis karena fleksibel dan mudah dihubungkan. dihubungkan. UTP UTP

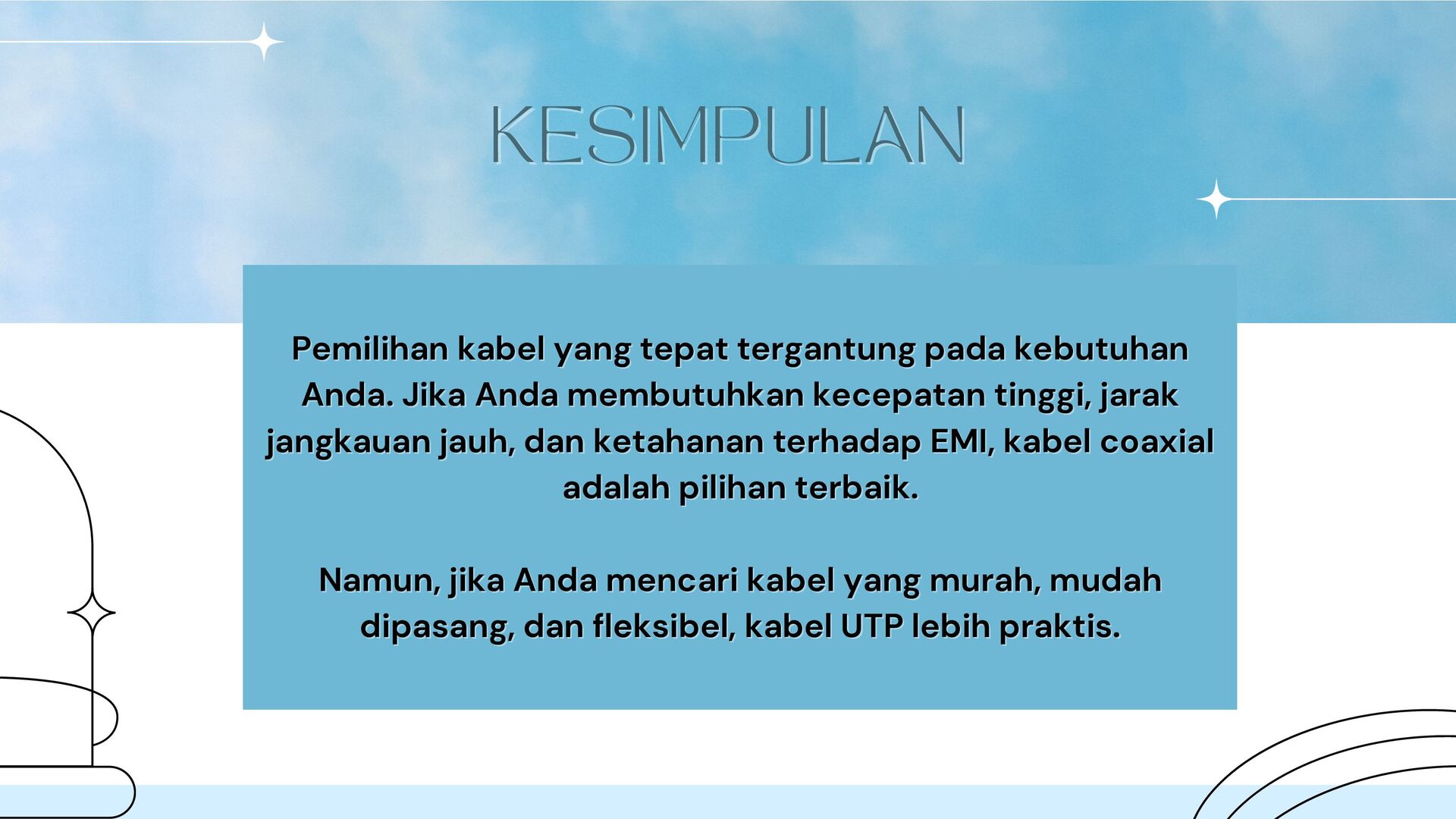

kabel yang tepat tergantung pada kebutuhan Anda. Jika Anda membutuhkan kecepatan tinggi, jarak Anda. Jika Anda membutuhkan kecepatan tinggi, jarak jangkauan jauh, dan ketahanan terhadap EMI, kabel coaxial jangkauan jauh, dan ketahanan terhadap EMI, kabel coaxial adalah pilihan terbaik. adalah pilihan terbaik. Namun, jika Anda mencari kabel yang murah, mudah Namun, jika Anda mencari kabel yang murah, mudah dipasang, dan fleksibel, kabel UTP lebih praktis. dipasang, dan fleksibel, kabel UTP lebih praktis.

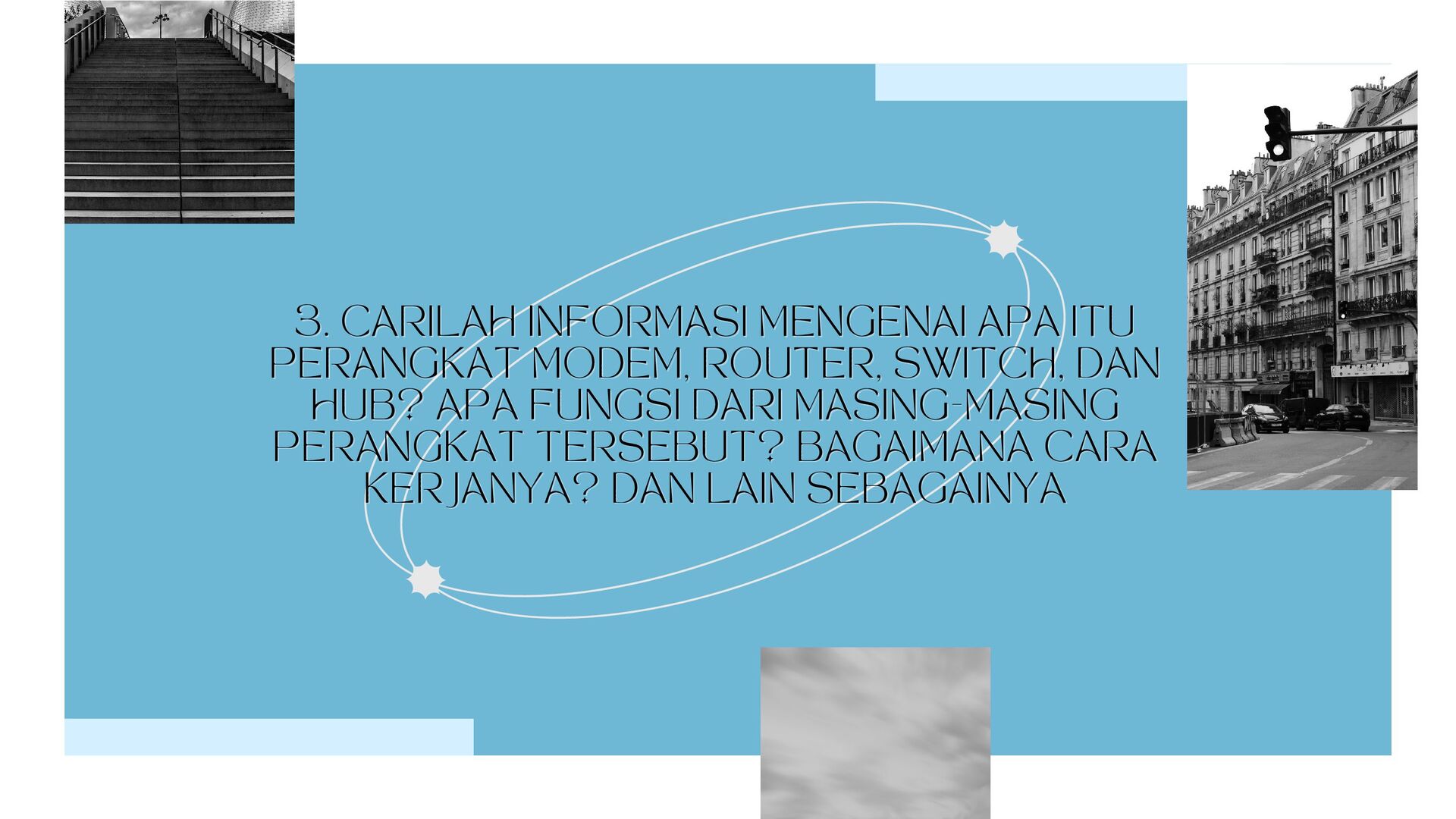

APA ITU PERANGKAT MODEM, ROUTER, SWITCH, DAN PERANGKAT MODEM, ROUTER, SWITCH, DAN HUB? APA FUNGSI DARI MASING-MASING HUB? APA FUNGSI DARI MASING-MASING PERANGKAT TERSEBUT? BAGAIMANA CARA PERANGKAT TERSEBUT? BAGAIMANA CARA KERJANYA? DAN LAIN SEBAGAINYA KERJANYA? DAN LAIN SEBAGAINYA

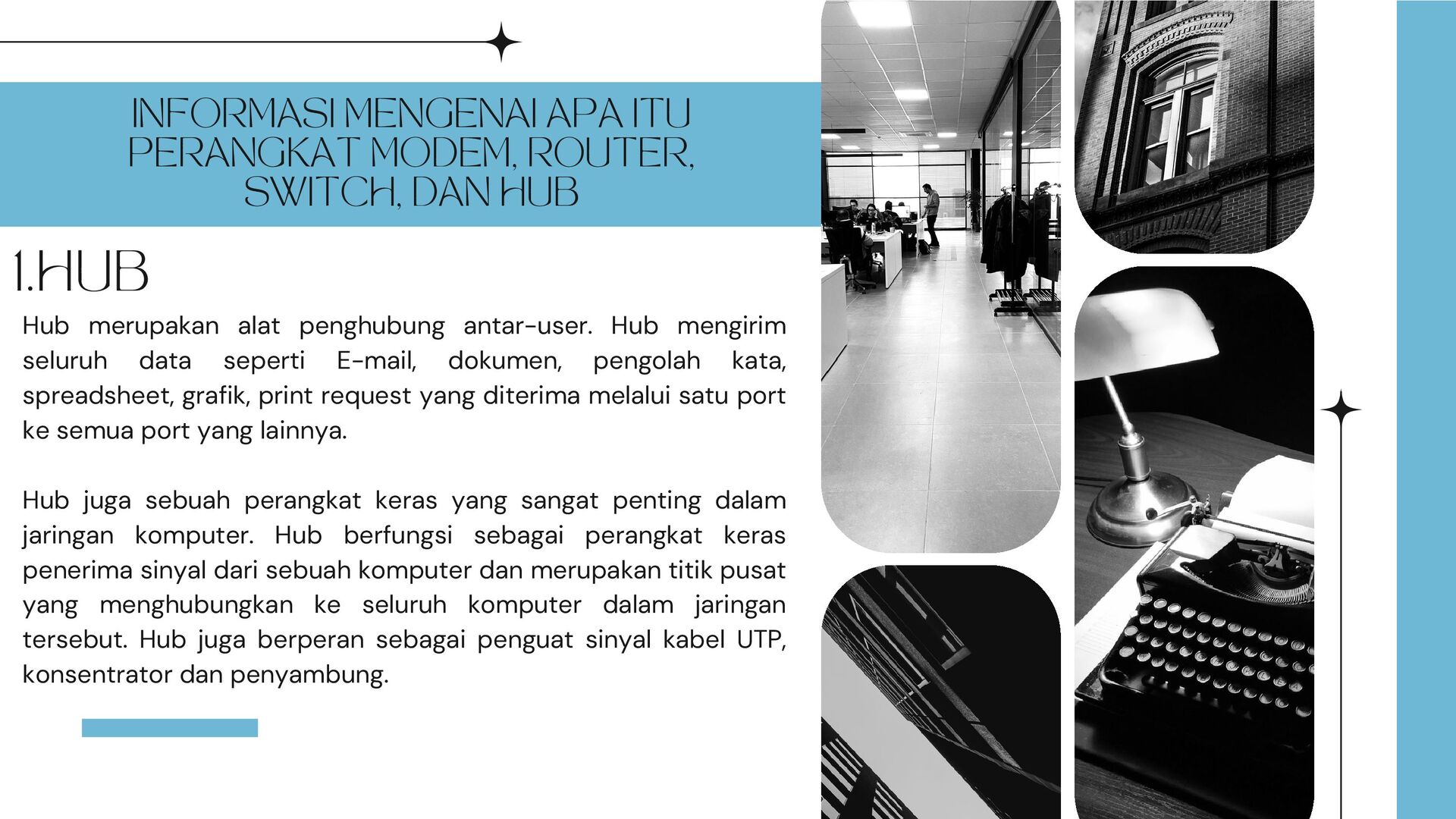

Hub merupakan alat penghubung antar-user. Hub mengirim seluruh data seperti E-mail, dokumen, pengolah kata, spreadsheet, grafik, print request yang diterima melalui satu port ke semua port yang lainnya. Hub juga sebuah perangkat keras yang sangat penting dalam jaringan komputer. Hub berfungsi sebagai perangkat keras penerima sinyal dari sebuah komputer dan merupakan titik pusat yang menghubungkan ke seluruh komputer dalam jaringan tersebut. Hub juga berperan sebagai penguat sinyal kabel UTP, konsentrator dan penyambung. 1.HUB

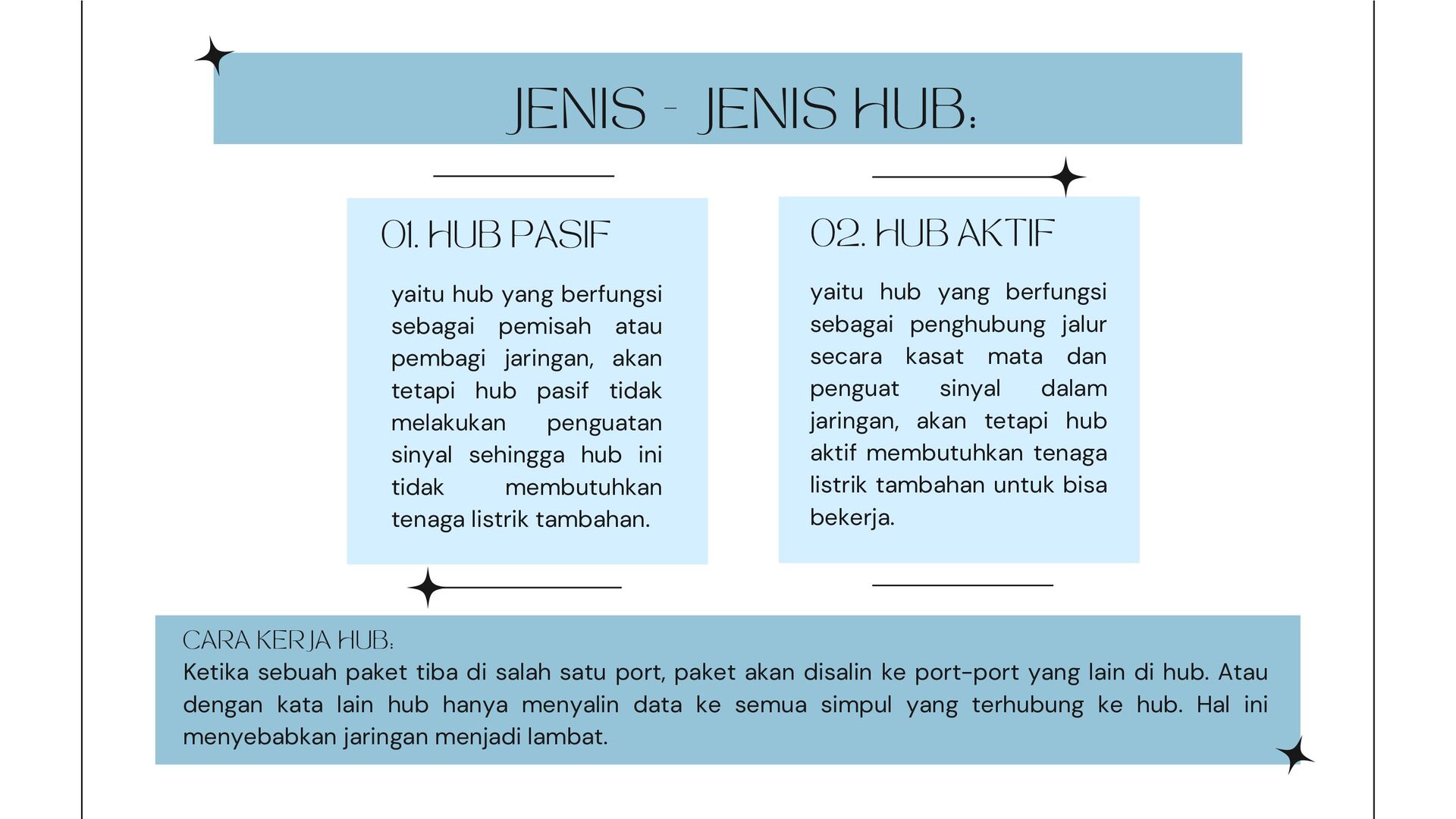

pembagi jaringan, akan tetapi hub pasif tidak melakukan penguatan sinyal sehingga hub ini tidak membutuhkan tenaga listrik tambahan. yaitu hub yang berfungsi sebagai penghubung jalur secara kasat mata dan penguat sinyal dalam jaringan, akan tetapi hub aktif membutuhkan tenaga listrik tambahan untuk bisa bekerja. 02. HUB AKTIF Ketika sebuah paket tiba di salah satu port, paket akan disalin ke port-port yang lain di hub. Atau dengan kata lain hub hanya menyalin data ke semua simpul yang terhubung ke hub. Hal ini menyebabkan jaringan menjadi lambat. JENIS - JENIS HUB: CARA KERJA HUB:

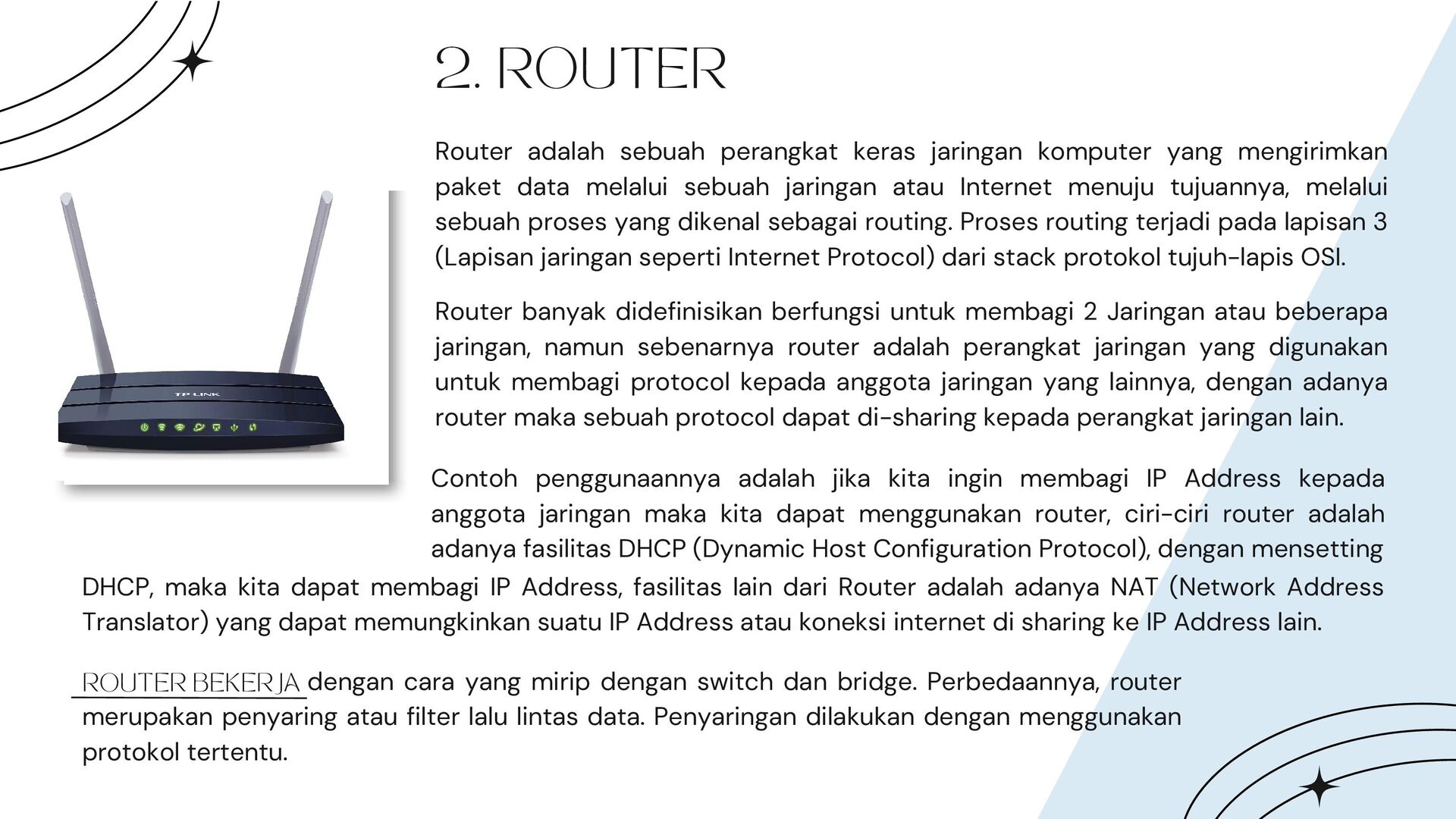

mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI. Router banyak didefinisikan berfungsi untuk membagi 2 Jaringan atau beberapa jaringan, namun sebenarnya router adalah perangkat jaringan yang digunakan untuk membagi protocol kepada anggota jaringan yang lainnya, dengan adanya router maka sebuah protocol dapat di-sharing kepada perangkat jaringan lain. Contoh penggunaannya adalah jika kita ingin membagi IP Address kepada anggota jaringan maka kita dapat menggunakan router, ciri-ciri router adalah adanya fasilitas DHCP (Dynamic Host Configuration Protocol), dengan mensetting dengan cara yang mirip dengan switch dan bridge. Perbedaannya, router merupakan penyaring atau filter lalu lintas data. Penyaringan dilakukan dengan menggunakan protokol tertentu. DHCP, maka kita dapat membagi IP Address, fasilitas lain dari Router adalah adanya NAT (Network Address Translator) yang dapat memungkinkan suatu IP Address atau koneksi internet di sharing ke IP Address lain. ROUTER BEKERJA

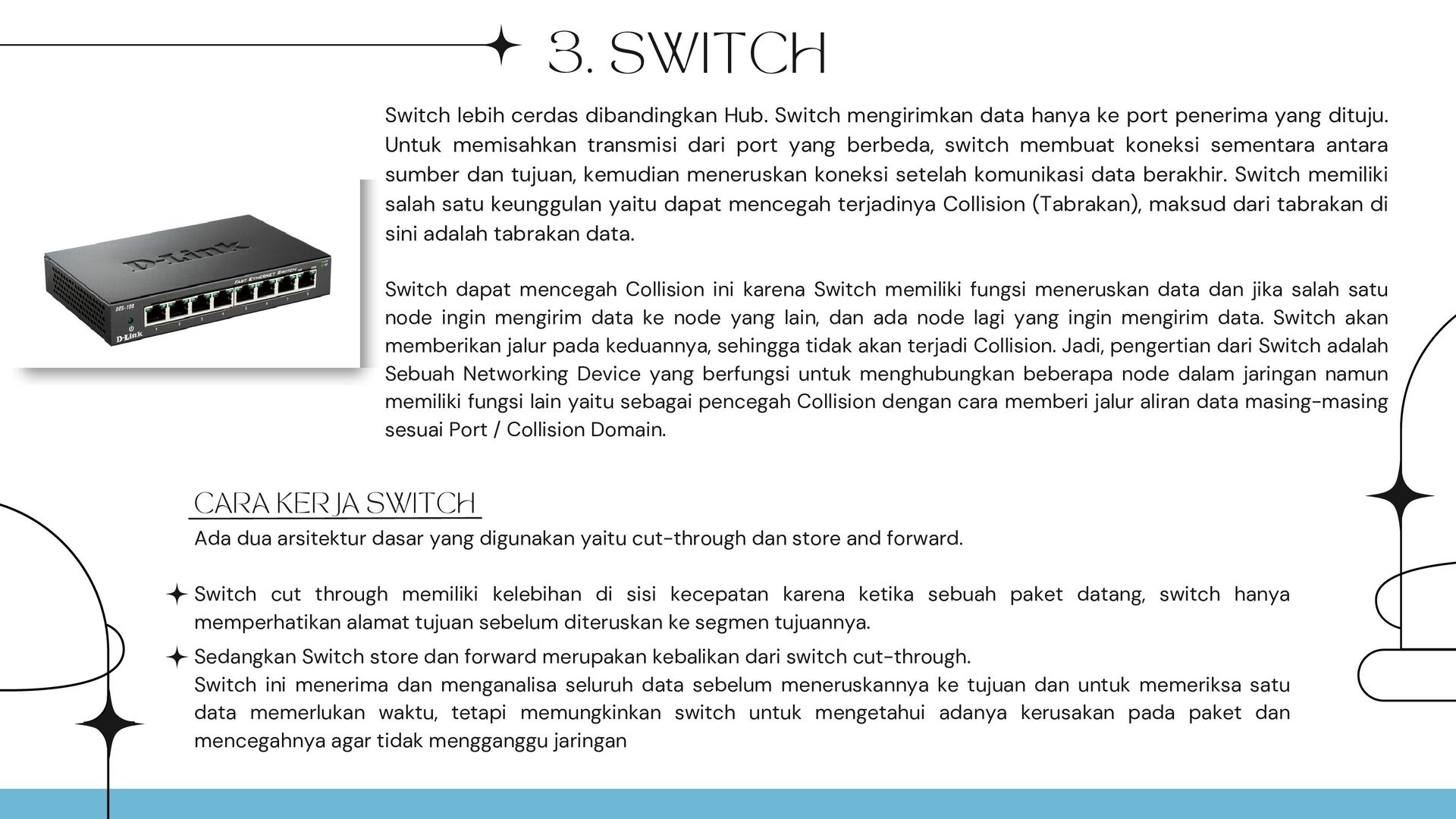

port penerima yang dituju. Untuk memisahkan transmisi dari port yang berbeda, switch membuat koneksi sementara antara sumber dan tujuan, kemudian meneruskan koneksi setelah komunikasi data berakhir. Switch memiliki salah satu keunggulan yaitu dapat mencegah terjadinya Collision (Tabrakan), maksud dari tabrakan di sini adalah tabrakan data. Switch dapat mencegah Collision ini karena Switch memiliki fungsi meneruskan data dan jika salah satu node ingin mengirim data ke node yang lain, dan ada node lagi yang ingin mengirim data. Switch akan memberikan jalur pada keduannya, sehingga tidak akan terjadi Collision. Jadi, pengertian dari Switch adalah Sebuah Networking Device yang berfungsi untuk menghubungkan beberapa node dalam jaringan namun memiliki fungsi lain yaitu sebagai pencegah Collision dengan cara memberi jalur aliran data masing-masing sesuai Port / Collision Domain. 3. SWITCH Ada dua arsitektur dasar yang digunakan yaitu cut-through dan store and forward. Switch cut through memiliki kelebihan di sisi kecepatan karena ketika sebuah paket datang, switch hanya memperhatikan alamat tujuan sebelum diteruskan ke segmen tujuannya. CARA KERJA SWITCH Sedangkan Switch store dan forward merupakan kebalikan dari switch cut-through. Switch ini menerima dan menganalisa seluruh data sebelum meneruskannya ke tujuan dan untuk memeriksa satu data memerlukan waktu, tetapi memungkinkan switch untuk mengetahui adanya kerusakan pada paket dan mencegahnya agar tidak mengganggu jaringan

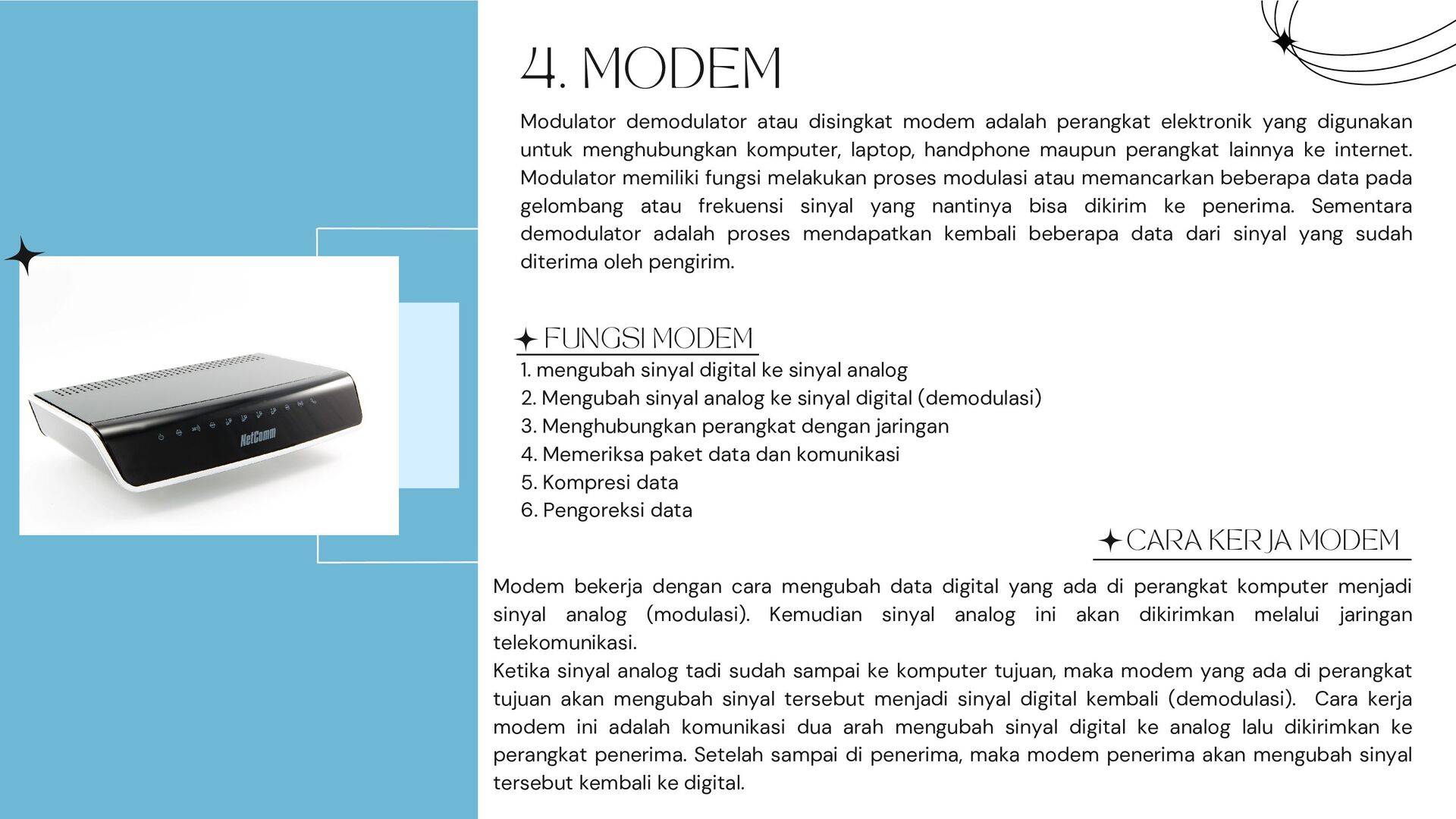

yang digunakan untuk menghubungkan komputer, laptop, handphone maupun perangkat lainnya ke internet. Modulator memiliki fungsi melakukan proses modulasi atau memancarkan beberapa data pada gelombang atau frekuensi sinyal yang nantinya bisa dikirim ke penerima. Sementara demodulator adalah proses mendapatkan kembali beberapa data dari sinyal yang sudah diterima oleh pengirim. 1. mengubah sinyal digital ke sinyal analog 2. Mengubah sinyal analog ke sinyal digital (demodulasi) 3. Menghubungkan perangkat dengan jaringan 4. Memeriksa paket data dan komunikasi 5. Kompresi data 6. Pengoreksi data FUNGSI MODEM CARA KERJA MODEM Modem bekerja dengan cara mengubah data digital yang ada di perangkat komputer menjadi sinyal analog (modulasi). Kemudian sinyal analog ini akan dikirimkan melalui jaringan telekomunikasi. Ketika sinyal analog tadi sudah sampai ke komputer tujuan, maka modem yang ada di perangkat tujuan akan mengubah sinyal tersebut menjadi sinyal digital kembali (demodulasi). Cara kerja modem ini adalah komunikasi dua arah mengubah sinyal digital ke analog lalu dikirimkan ke perangkat penerima. Setelah sampai di penerima, maka modem penerima akan mengubah sinyal tersebut kembali ke digital.

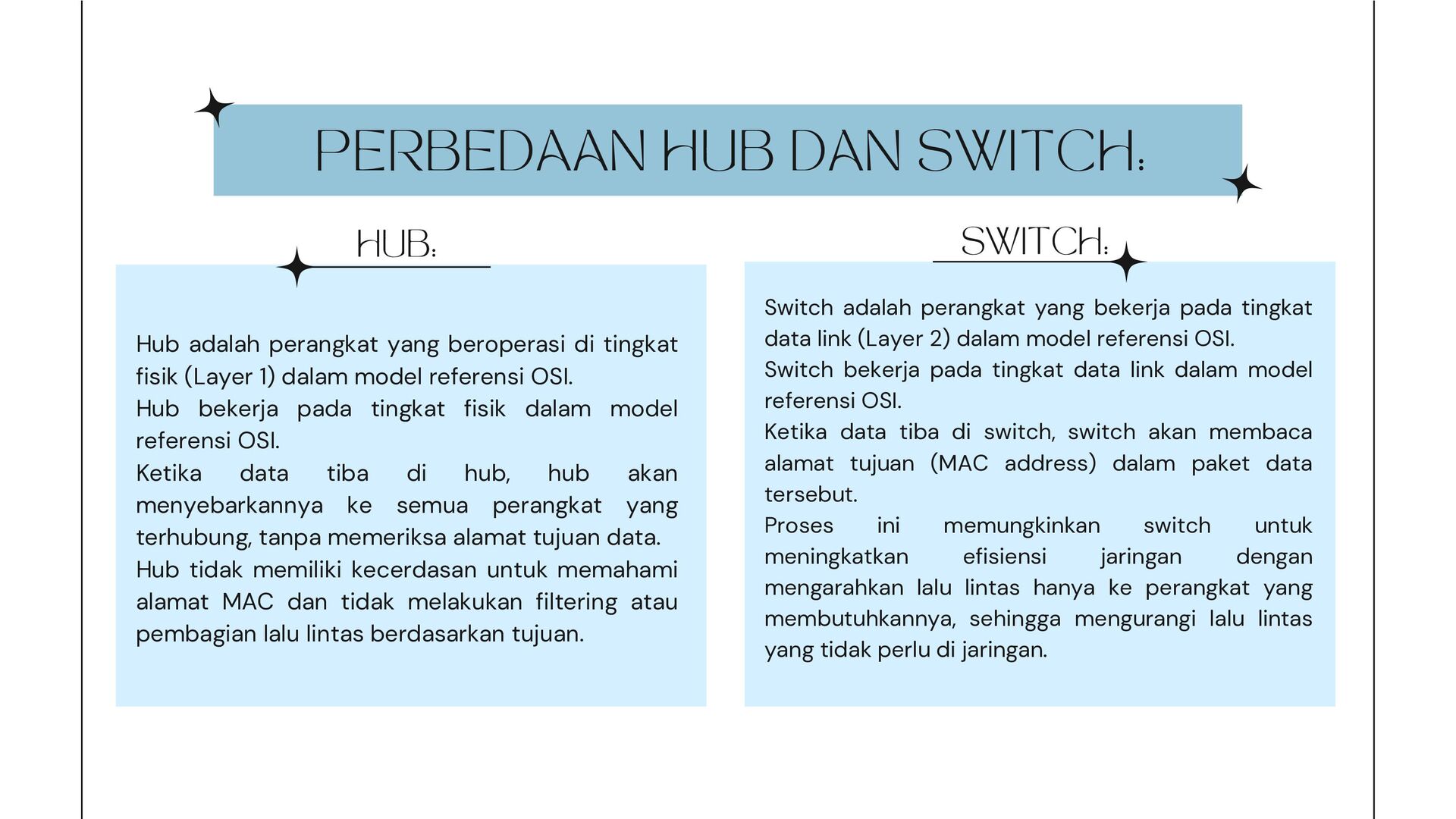

dalam model referensi OSI. Hub bekerja pada tingkat fisik dalam model referensi OSI. Ketika data tiba di hub, hub akan menyebarkannya ke semua perangkat yang terhubung, tanpa memeriksa alamat tujuan data. Hub tidak memiliki kecerdasan untuk memahami alamat MAC dan tidak melakukan filtering atau pembagian lalu lintas berdasarkan tujuan. HUB: PERBEDAAN HUB DAN SWITCH: SWITCH: Switch adalah perangkat yang bekerja pada tingkat data link (Layer 2) dalam model referensi OSI. Switch bekerja pada tingkat data link dalam model referensi OSI. Ketika data tiba di switch, switch akan membaca alamat tujuan (MAC address) dalam paket data tersebut. Proses ini memungkinkan switch untuk meningkatkan efisiensi jaringan dengan mengarahkan lalu lintas hanya ke perangkat yang membutuhkannya, sehingga mengurangi lalu lintas yang tidak perlu di jaringan.
