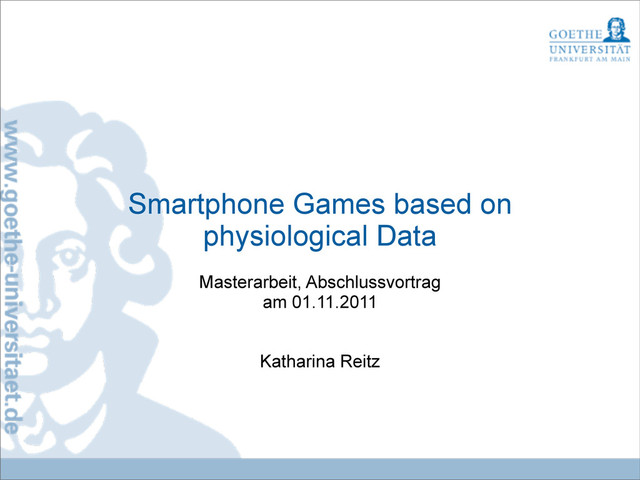

1. Smartphone Games based on physiological Data Masterarbeit, Abschlussvortrag am 01.11.2011 Katharina Reitz
2. Inhalt 1. Einführung 2. Umsetzung 3. Dateneinbindung 4. Evaluation 5. Ergebnis 6. Ausblick 7. Demo 2 / 30
3. • Smartphone-Spiel • Physiologische Signale • Biofeedback • Ziel: – individuelleres Spielerlebnis – mehr Spielspaß • Laborumgebung 1. Einführung 3 / 30
4. • kleines Display • „Casual Gamer“ • Aufmerksamkeit • Sensoren • Kontext 1.1 Smartphone 4 / 30 18 4cm
5. • Elektrokardiogramm (EKG) – Herzrate (HR) – Herzratenvariabilität (HRV) • Elektrodermale Aktivität (EDA) – Reizinduziert – Kriterien 1.2 Physiologische Maße 5 / 30 Latenz Erholungszeit 63% Amplitude Zeit [s] EDA [μS] SCR Amplitude Stimulus Quelle: in Anlehnung an [EDA] Quelle: in Anlehnung an [EKG]
6. 1.3 Vorgehensweise 6 / 30 Konzepte Spiel Datenanbindung Feedback Vorab-Implementierung Voruntersuchung Finale Implementierung V1: mit Biofeedback V2: ohne Biofeedback Hauptuntersuchung
7. 2. Umsetzung: Spielkonzept • leicht zugänglich • # Spielelemente • starke Reaktionen • „Spacewar!“ • • Action-Weltraum-Multiplayer-Spiel 7 / 30 Quelle: http://de.wikipedia.org/wiki/Spacewar!
8. 2.1 Spielaktionen 8 / 30 Schi struktur Feuern Spezial-Button Schildobjekt + SLOW!
9. 2.2 Spielfeld 9 / 30
10. 2.3 Werkzeuge • Android (Java) – quelloffen – starke Verbreitung • Engines – Spiel – Physik • Multiplayer-Erweiterung 10/ 30
11. 2.4 Engines • Andengine – Basisklassen – Sprite- und Sound-Verwaltung • Box2D – Kollisionserkennung – Schiffsbewegung 11/ 30 Quelle: www.andengine.org Quelle: www.box2d.org
12. 2.5 Client-Server-Ansatz 12/ 30 Client Server Touch-Eingabe Bewege Schiff-Grafik Neigungsänderung Erhöhe Trefferpunkte Spieler x Touch auf Spielfeld] Feuerbefehl Laser [Touch auf Spezialbutton] Aktiviere Slow-Mo
13. 3. Datenanbindung 13/ 30 Varioport Varioport EDA EDA + EKG EKG Status Trigger LAB Server Smartphone Proband Feedback Controller Spiel
14. 3.1 Technik • Socket-Programmierung • TCP: Anmeldung Laborserver • UDP: physiologische Daten • Datenaustauschformat: JavaScript Object Notation (JSON) 14/ 30
15. 3.2 Feedback-Loop 15/ 30 Quelle: in Anlehnung an [Amb11] System-Reaktion Physiologische Reaktion Eingabe (Berührung, Neigung) Ausgabe (Visuell, Akustisch)
16. 3.3 Spielerzustand 16/ 30 HR Statistikwert hoch niedrig hoch zu schwierig ok schwierig zu leicht Distress Task Engagement hoch niedrig hoch a b c d Quelle: [Fai07] • Statistikwert (SW) = Punkte Spieler / (Punkte Spieler + Punkte Gegner) • hoher SW = Spieler erfolgreich • Distress-Engagement-Modell
17. 3.4 Adaptive Spielelemente • 5 Schwierigkeitsstufen • Pulsieren der Schiffe • EDA + EKG + SW = Schwierigkeitsänderung • Regelsatz 17/ 30 Spielelement Einheit -2 -1 0 1 2 Geschwindigkeit Schiff Impulswert 10 15 20 25 30 Dauer Schildschutz Sekunden 2 4 6 8 10 Aufladezeit Slow-Mo Sekunden 25 20 15 10 5
18. 4. Evaluation • Signaltests – Ableitungsort EDA – Vergleichsmessungen EDA • Voruntersuchung – 3 Testspiele – Signalverhalten • Hauptuntersuchung – Biofeedback vs. Non-Biofeedback 18/ 30
19. 4.1 Ableitungsort EDA 19/ 30 Knöchel A B E Phalanx distalis Phalanx proximalis des Großzehs C F Daumenballen (Thenar) Phalanx distalis Phalanx medialis Phalanx proximalis Kleinfingerballen (Hypothenar) Handgelenkfurche A B D E Ellenbogen C6 C7 C8 Dermatome G Quelle: In Anlehnung an [Bou88] Quelle: In Anlehnung an [Bou88]
20. 4.2 Vergleichsmessungen • Lesen Bewegung Spielen 20/ 30 Zeit EDA [mS] 1.0 1.5 2.0 2.5 3.0 1000 2000 3000 4000 5000 Zeit EDA [mS] 1.0 1.5 2.0 2.5 3.0 1000 2000 3000 4000 5000 Zeit EDA 3.6 3.8 4.0 4.2 1000 2000 3000 4000 5000
21. 4.3 Voruntersuchung (VU) • 11 Personen • 3 Spiele (Spaß, Langeweile, Stress) • Spieldauer 5 min • Erkennung signifikanter Signalwerte 21/ 30
22. 4.4 VU Auswertung (1) • Bewertung der Spiele • Mittelwerte physiologische Signale 22/ 30
23. 4.5 VU Auswertung (2) 23/ 30 Zeit EDA [mS] 2 3 4 5 0 1000 2000 3000 4000 Zeit EDA [mS] 3.6 3.8 4.0 4.2 4.4 4.6 0 1000 2000 3000 4000 Zeit EDA [mS] 3.0 3.2 3.4 3.6 3.8 0 1000 2000 3000 4000 5000 Stress Langeweile Spaß Spiel 1 Spiel 2 Spiel 3
24. 4.6 Hauptuntersuchung (HU) • 10 Personen • Gegenüberstellung • Biofeedback vs. Non-Biofeedback 24/ 30
25. • Spielanpassung alle 30 sec • Spieldauer 300 sec (5 min) • 10 Spielabschnitte • 10 Mittelwerte / Spieler (EDA und EKG) • Normierung • Aufzeichnung Spielanpassung 4.7 HU Auswertung (1) 25/ 30
26. • gepaarter t-Test, α = 0.05 • H0 = „Zwischen den Spielvarianten gibt es keinen signifikanten Unterschied.“ • Gesamtspiel • 2. Spielhälfte: H0 abgelehnt für EDA ! 4.8 HU Auswertung (2) 26/ 30 Spielabschnitt Mittelw. ohne Bio 0.0 0.5 1.0 1.5 2.0 2 4 6 8 10 Spielabschnitt Mittelw. mit Bio 0.0 0.5 1.0 1.5 2.0 2 4 6 8 10 Spielabschnitt Differenz Mittelwerte −0.3 −0.2 −0.1 0.0 0.1 0.2 2 4 6 8 10
27. • wahrnehmbarer Unterschied (subjektiv) • 80 % bevorzugen Biofeedback • Grund: Abwechslung • Wahrnehmung Veränderungen – 90% Schiffsgeschwindigkeit – 60% Slow-Mo Fähigkeit – 40% Dauer Schildschutz • Logdaten unterschiedliche Spielverläufe / Spieler 4.9 HU Fragebögen 27/ 30
28. 5. Ergebnis • Ziel erreicht • Signal Vor- und Nachverarbeitung • Anzahl Probanden • Displaygröße • Implementierung Spiel 28/ 30
29. 6. Ausblick • Reiz-Bezogenheit EDA • Betrachtung aller Spieler • Feldexperiment • Sensor-Integration • Visualisierung Biofeedback 29/ 30
30. 7. Demo 30/ 30
31. Ende Danke für Ihre Aufmerksamkeit.
32. Quellenverzeichnis • [Amb11] AMBINDER, Mike: Biofeedback in Gameplay : How Valve Measures Physiology to Enhance Gaming Experience. (2011) • [EDA] EDA Signalverlauf, ETH Zürich. http://www.wearable.ethz.ch/ • [EKG] EKG Signal. http://de.wikipedia.org/w/index.php? title=Datei:EKG_Komplex.svg&filetimestamp=20100524035909 • [Fai07] FAIRCLOUGH, Stephen H.: Psychophysiological Inference and Physiological Computer Games. In: Interfaces 7 (2007). http://citeseerx.ist.psu.edu/viewdoc/ download?doi=10.1.1.102.5873&rep=rep1&type=pdf • [Bou88] BOUCSEIN, Wolfram: Elektrodermale Aktivität: Grundlagen, Methoden und Anwendungen. Springer, 1988. - ISBN 3540185860 32/ 19
33. 5.8 VU Auswertung (1) 33/ 19 Zeit Amplitude 0.05 0.10 0.15 0.20 0.25 • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 20 40 60 80 100 Spaß Median Amplitude −0.05 0.00 0.05 0.10 0.15 0.20 0.25 0.30 • • • • • • • • • • • • • • • • • • • • • • • • 1 2 3 4 5 6 player • 4 • 5 • 6 • 7 • 8 • 9 • 10 • 11
34. 5.3 Software • Kubios (HRV) • POLAR Pro Trainer (HR) • Ledalab (EDA) • R (Plotting) • Kriterien – Signalverlauf – Amplitude – Anstiegszeit 34/ 19
35. 2. Umsetzung • simples Spielkonzept • intuitive Steuerung • quelloffene Entwicklungswerkzeuge • Multiplayer 35/ 19
