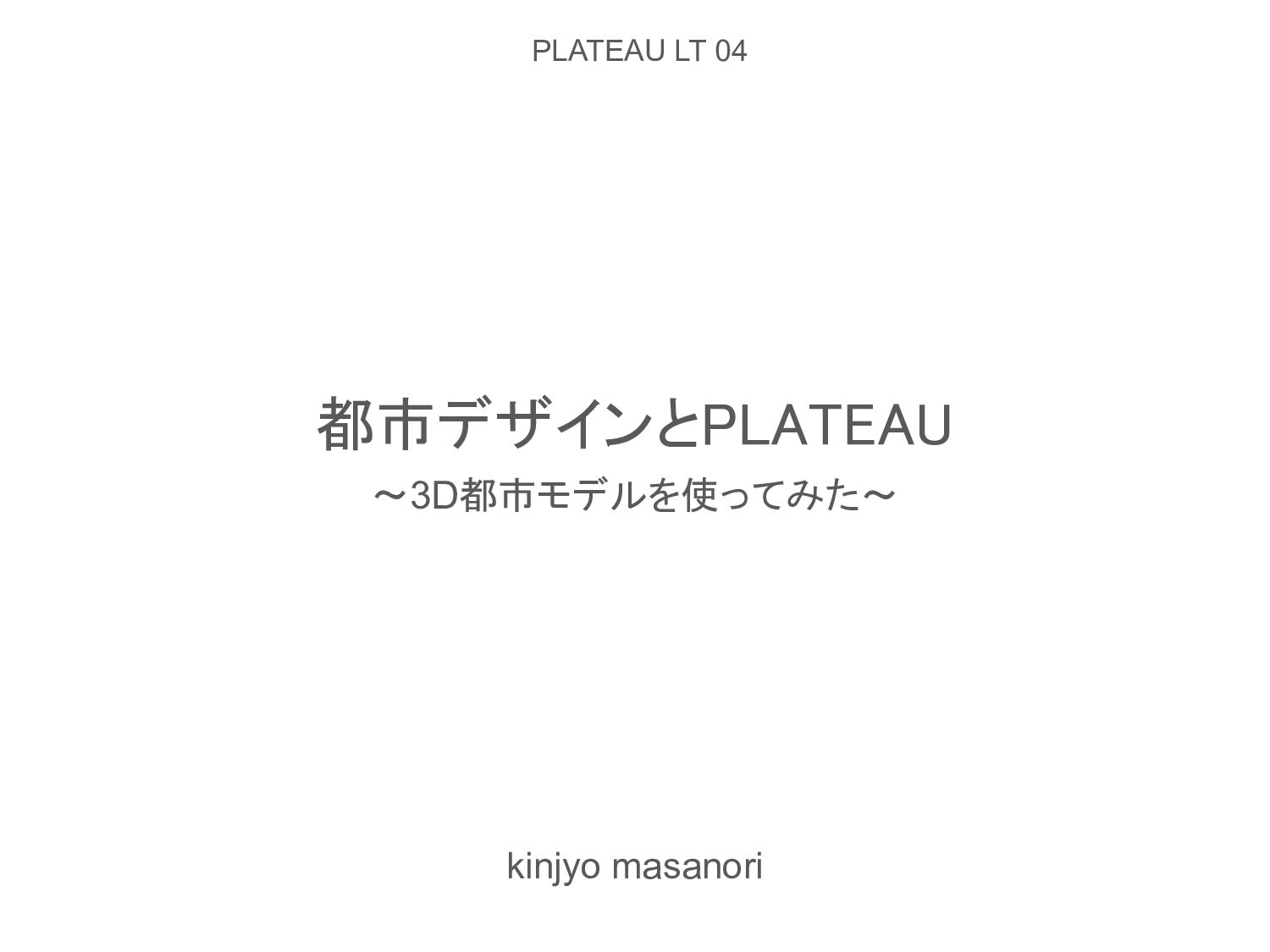

1. 都市デザインとPLATEAU

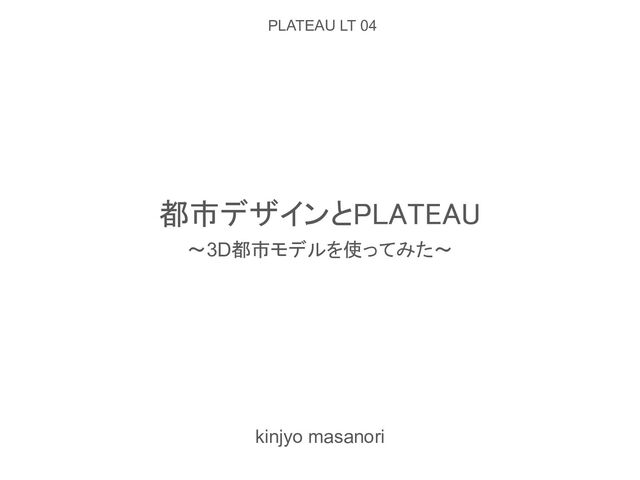

 kinjyo masanori PLATEAU LT 04 〜3D都市モデルを使ってみた〜

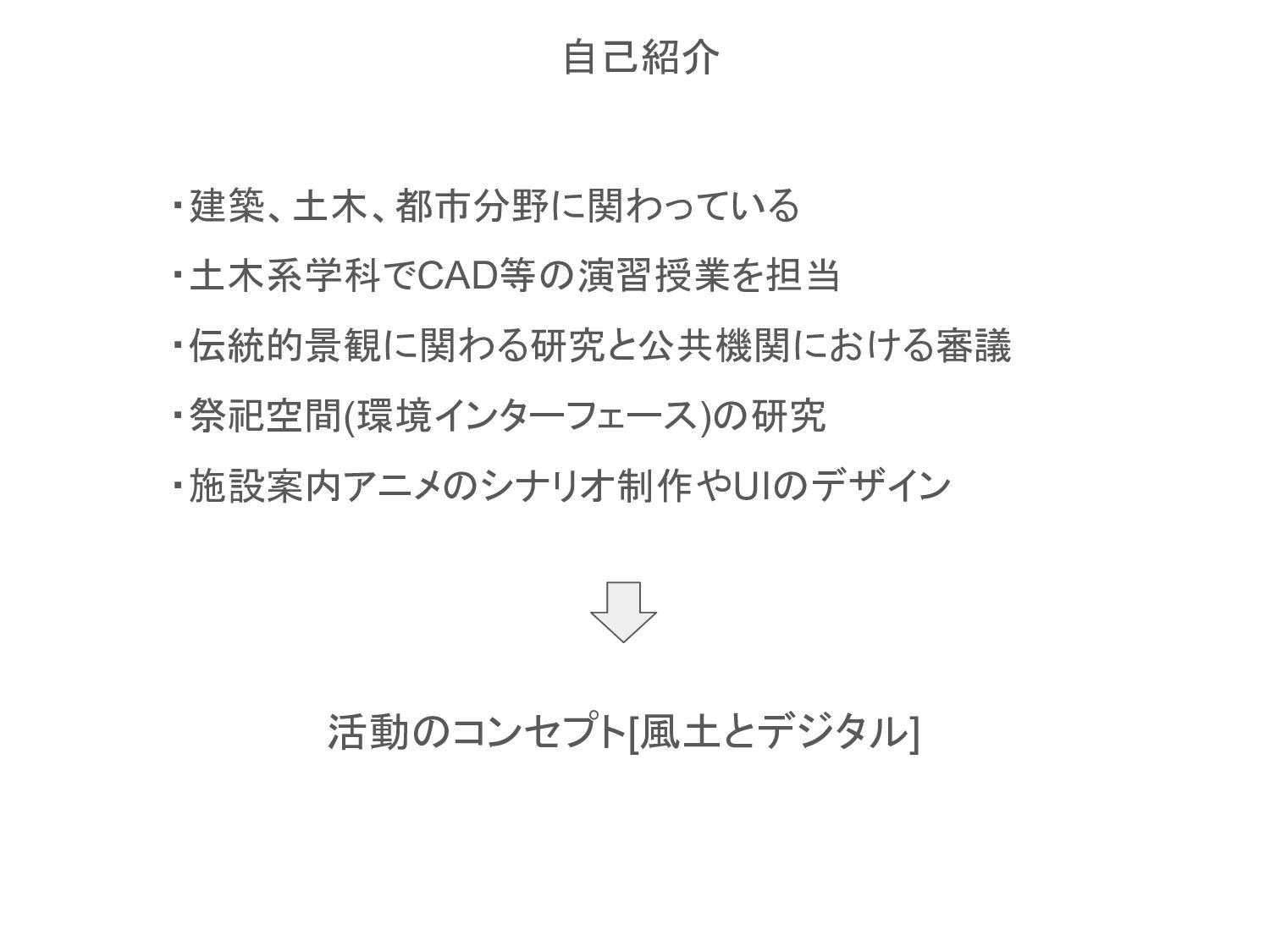

2. 自己紹介 ・建築、土木、都市分野に関わっている ・土木系学科でCAD等の演習授業を担当 ・伝統的景観に関わる研究と公共機関における審議 ・祭祀空間(環境インターフェース)の研究 ・施設案内アニメのシナリオ制作やUIのデザイン 活動のコンセプト[風土とデジタル]

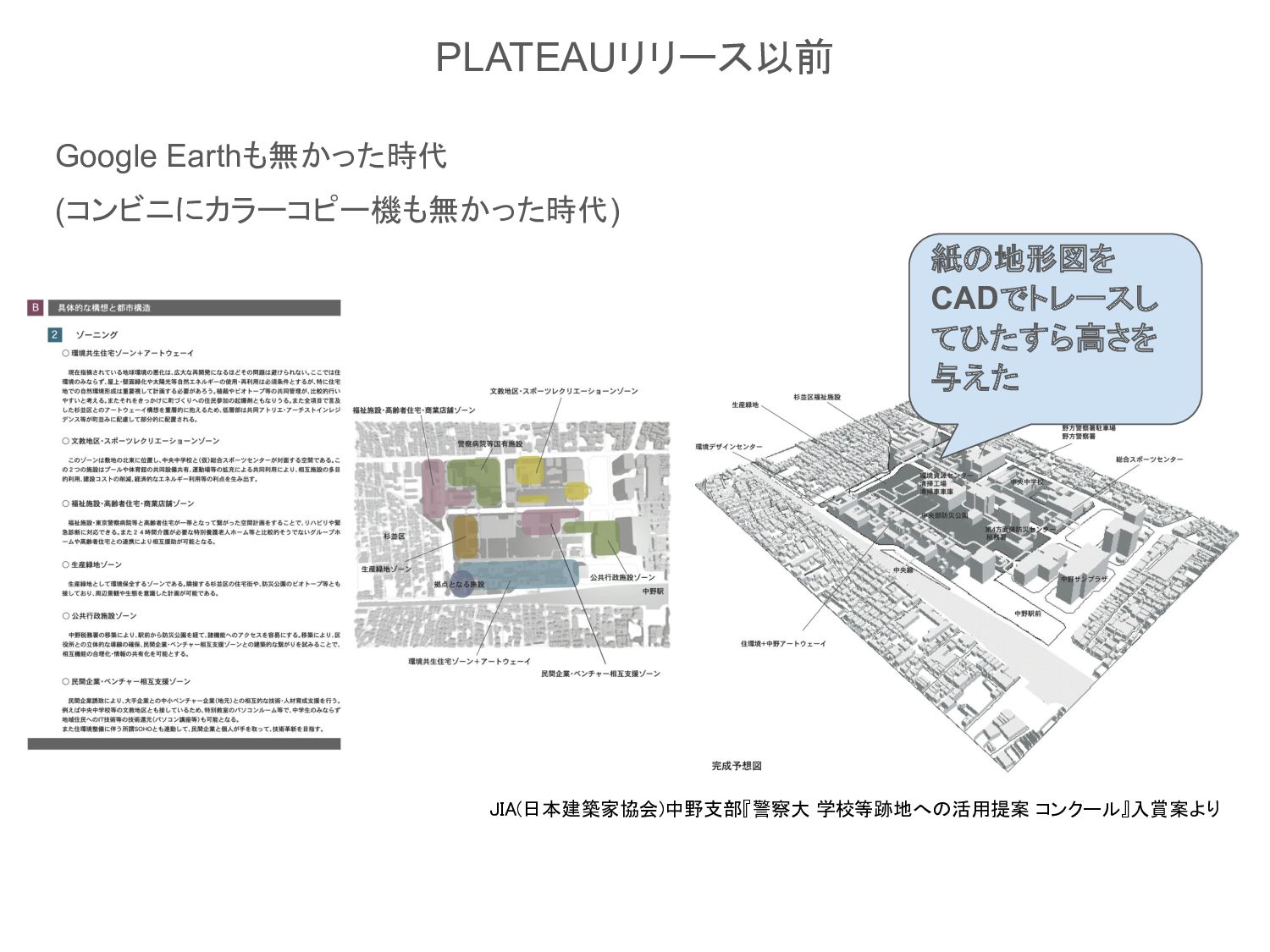

3. Google Earthも無かった時代　 (コンビニにカラーコピー機も無かった時代) JIA(日本建築家協会)中野支部『警察大 学校等跡地への活用提案 コンクール』入賞案より PLATEAUリリース以前 紙の地形図を CADでトレースし てひたすら高さを 与えた

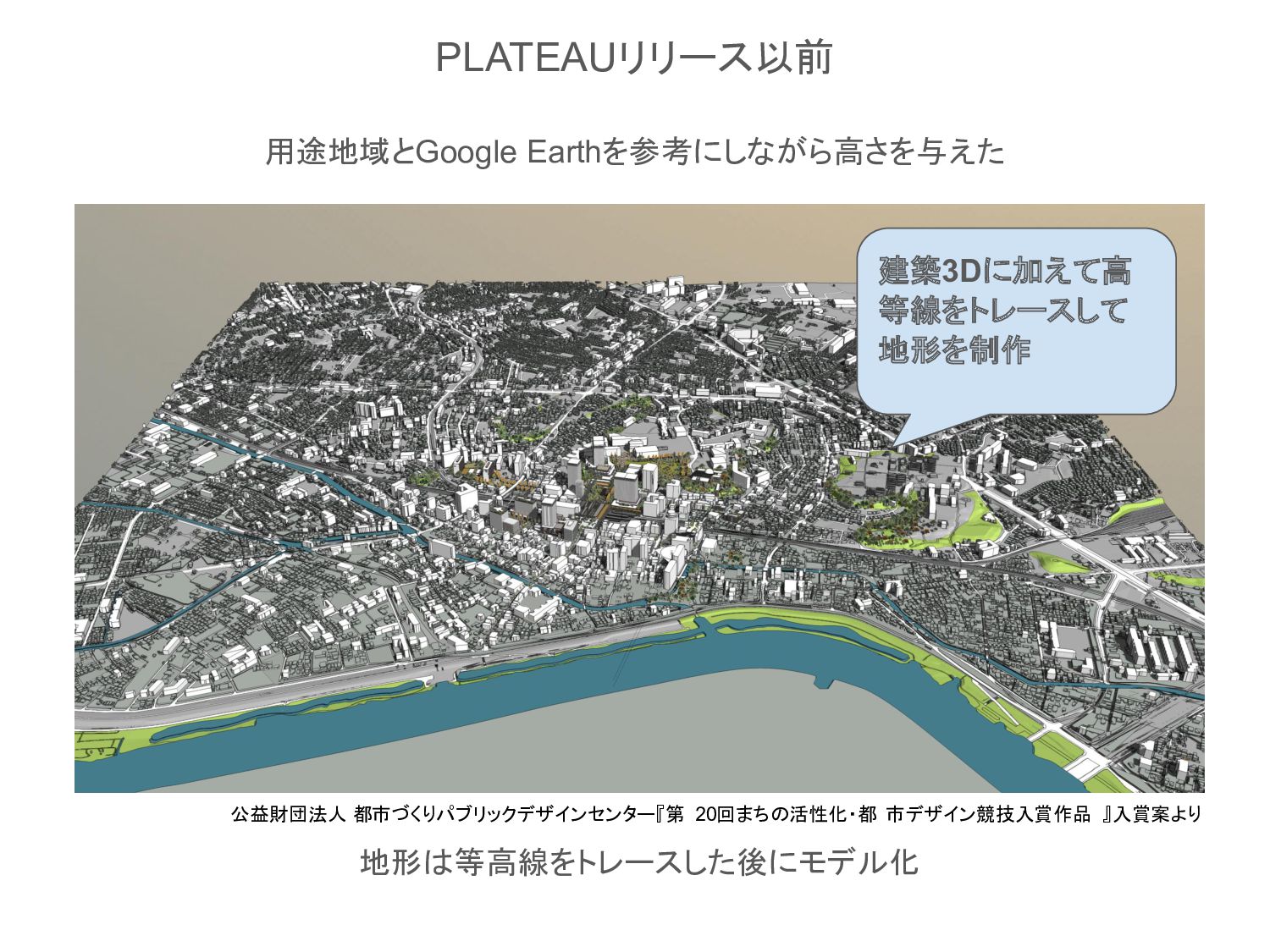

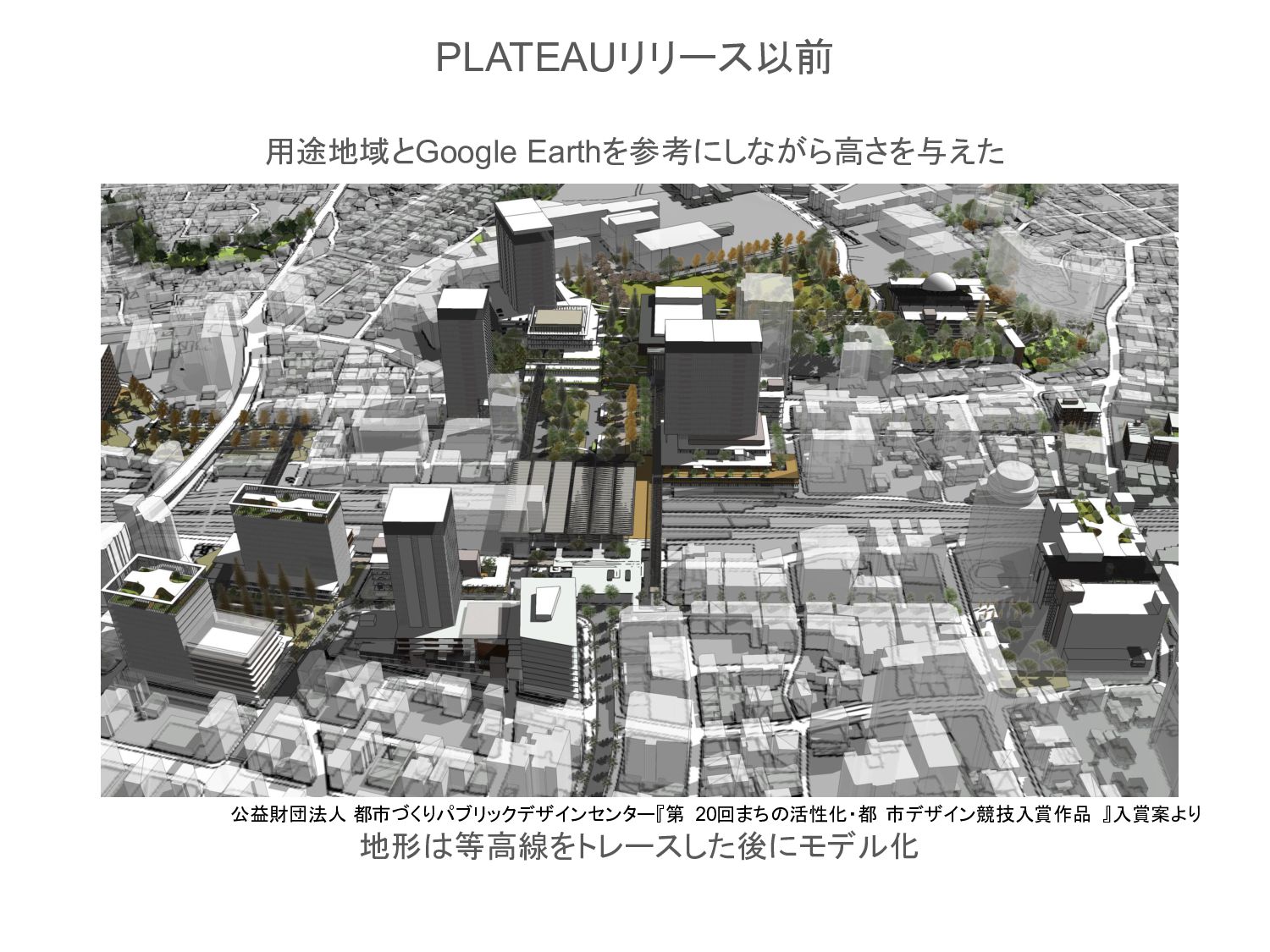

4. 用途地域とGoogle Earthを参考にしながら高さを与えた 地形は等高線をトレースした後にモデル化 公益財団法人 都市づくりパブリックデザインセンター『第 20回まちの活性化・都 市デザイン競技入賞作品 』入賞案より PLATEAUリリース以前 建築3Dに加えて高 等線をトレースして 地形を制作
5. 用途地域とGoogle Earthを参考にしながら高さを与えた 地形は等高線をトレースした後にモデル化 公益財団法人 都市づくりパブリックデザインセンター『第 20回まちの活性化・都 市デザイン競技入賞作品 』入賞案より PLATEAUリリース以前

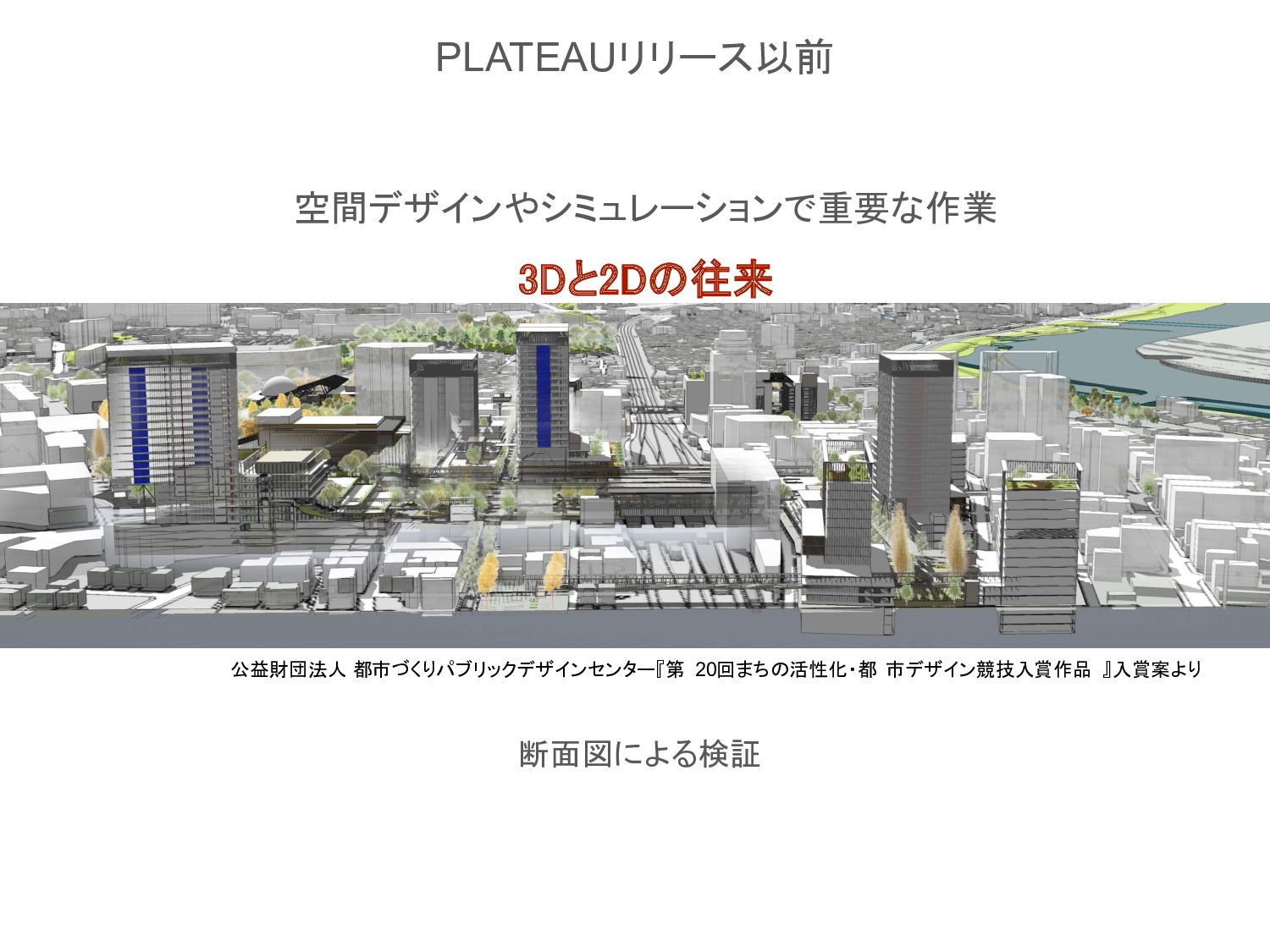

6. 断面図による検証 公益財団法人 都市づくりパブリックデザインセンター『第 20回まちの活性化・都 市デザイン競技入賞作品 』入賞案より 空間デザインやシミュレーションで重要な作業 3Dと2Dの往来
 PLATEAUリリース以前
7. 都市3Dモデルはデザインストーリーを補完するコンテンツ

8. 3D 印象共有
 D/Hなど景観基準のためのガイドライン設定 PLATEAUリリース後の活用 2D 確認共有
 空間イメージの共有 結果・要求
 調査・登録
 整合認証・BIM等で有効

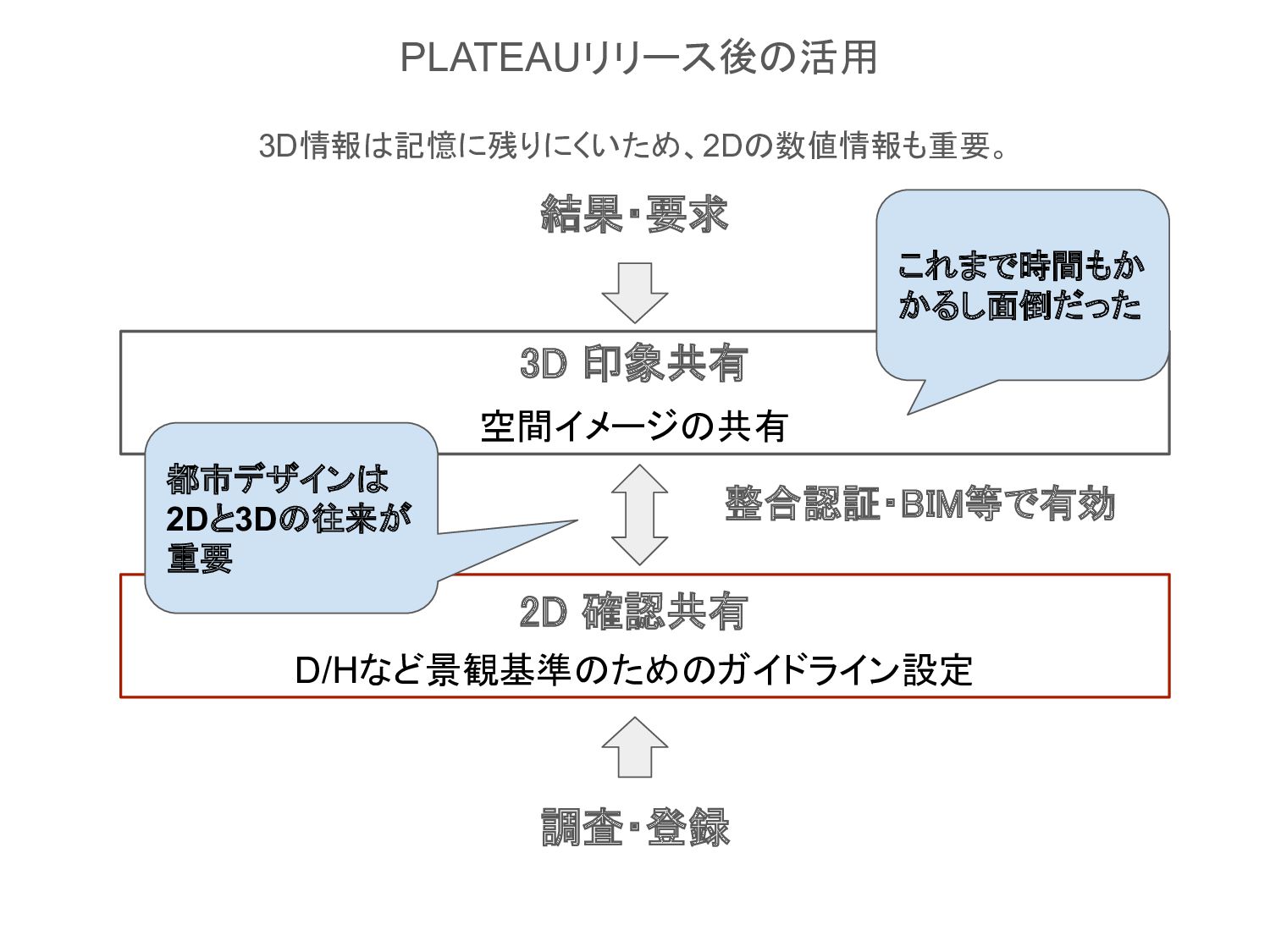

 3D情報は記憶に残りにくいため、2Dの数値情報も重要。 これまで時間もか かるし面倒だった 都市デザインは 2Dと3Dの往来が 重要

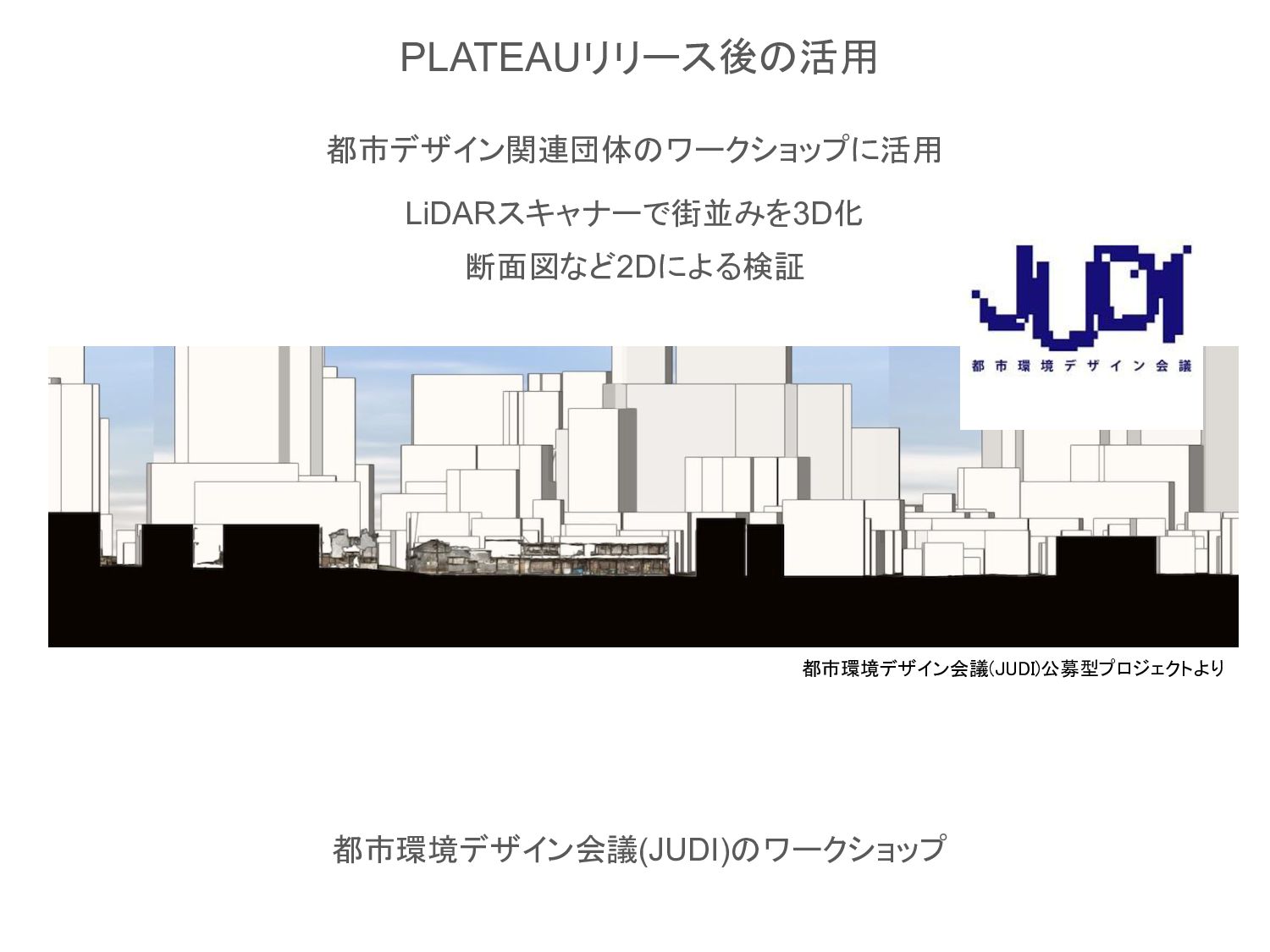

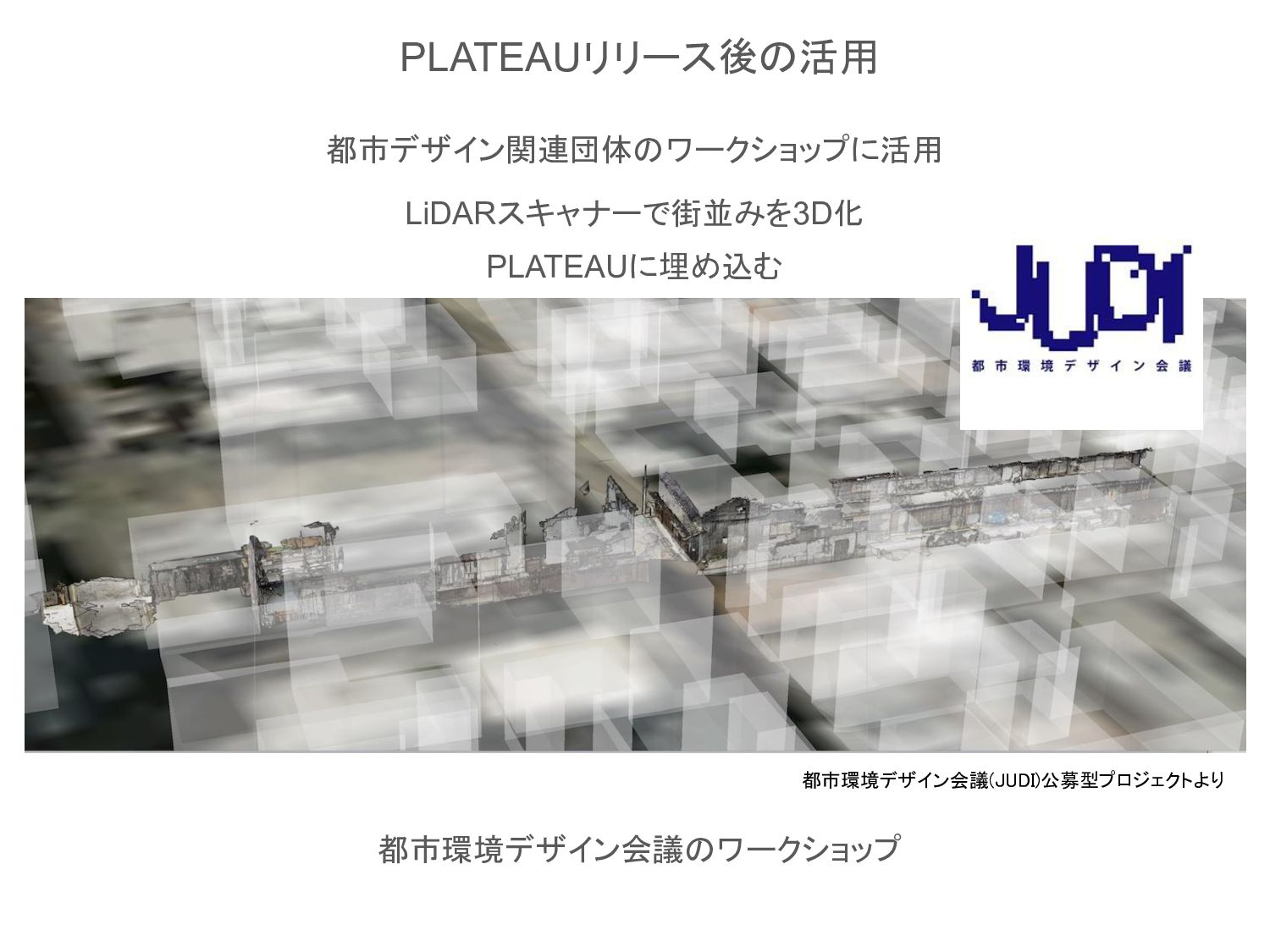

9. PLATEAUリリース後の活用 都市デザイン関連団体のワークショップに活用 都市環境デザイン会議のワークショップ 都市環境デザイン会議(JUDI)公募型プロジェクトより LiDARスキャナーで街並みを3D化 PLATEAUに埋め込む
10. PLATEAUリリース後の活用 都市デザイン関連団体のワークショップに活用 都市環境デザイン会議(JUDI)のワークショップ 都市環境デザイン会議(JUDI)公募型プロジェクトより LiDARスキャナーで街並みを3D化 断面図など2Dによる検証
11. PLATEAUリリース後の活用 都市部再開発の日照シミュレーションなど 即席な合意形成に有効

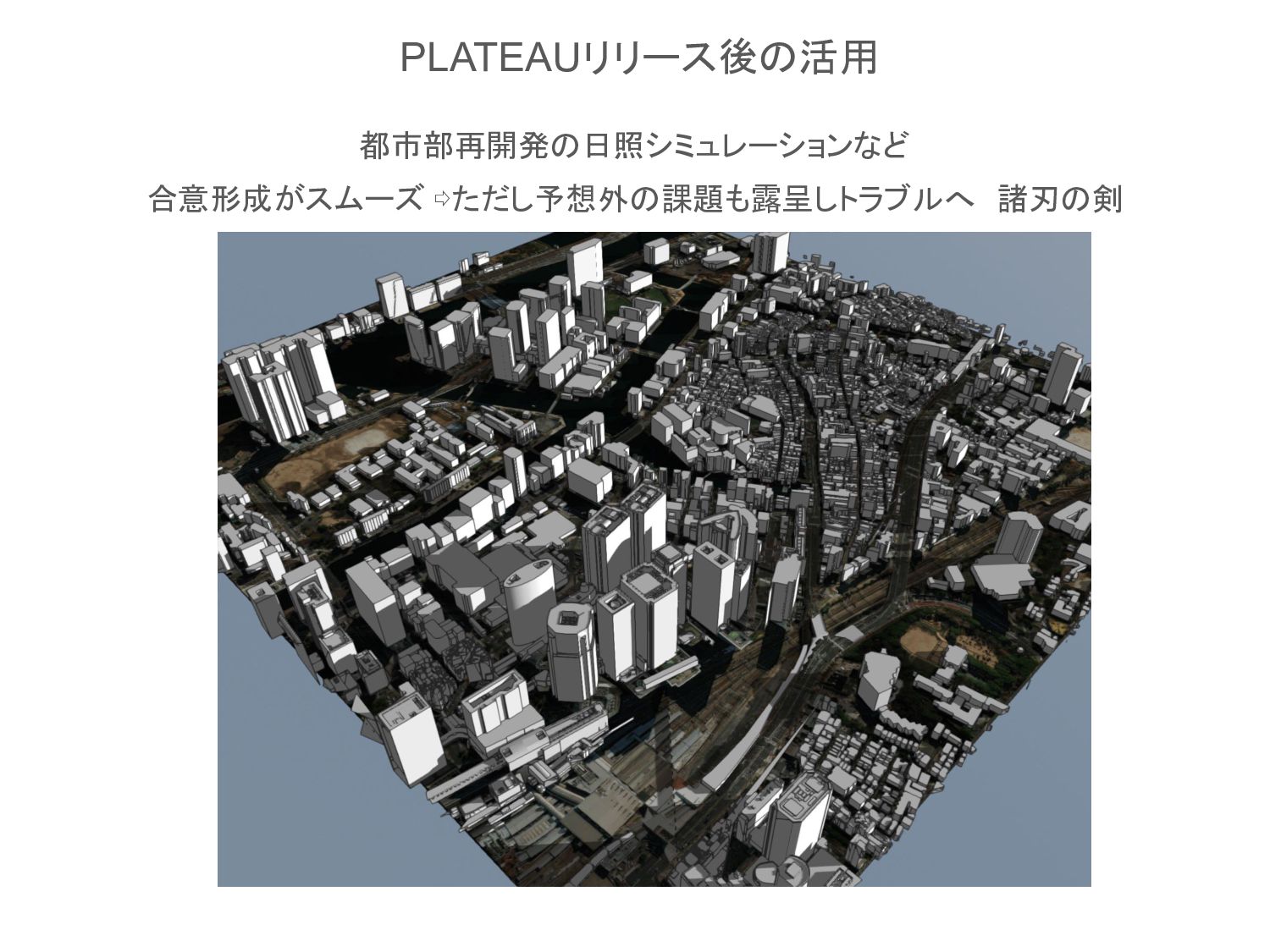

12. PLATEAUリリース後の活用 都市部再開発の日照シミュレーションなど 合意形成がスムーズ ⇨ただし予想外の課題も露呈しトラブルへ　諸刃の剣

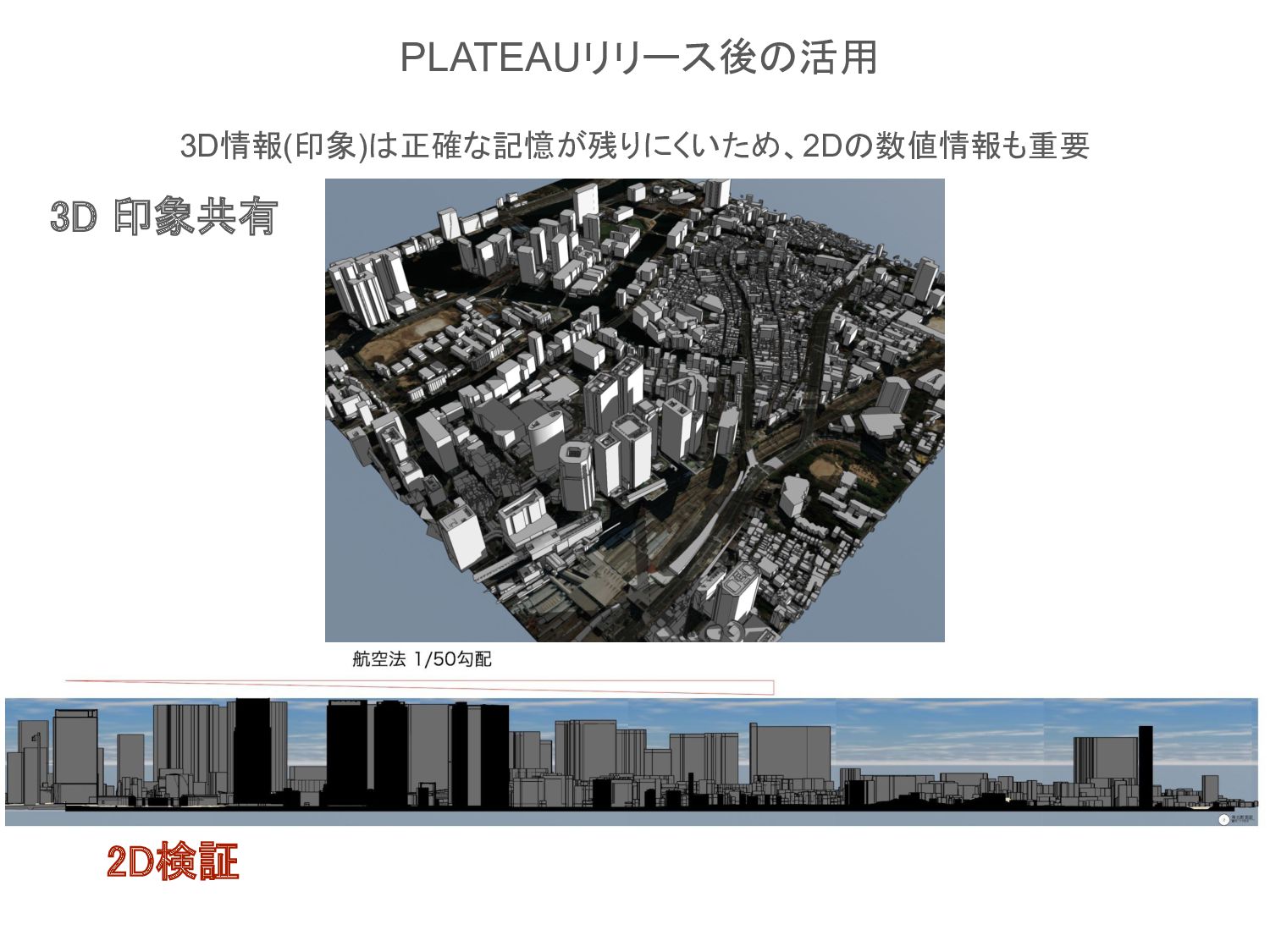

13. PLATEAUリリース後の活用 3D情報(印象)は正確な記憶が残りにくいため、2Dの数値情報も重要 2D検証
 3D 印象共有

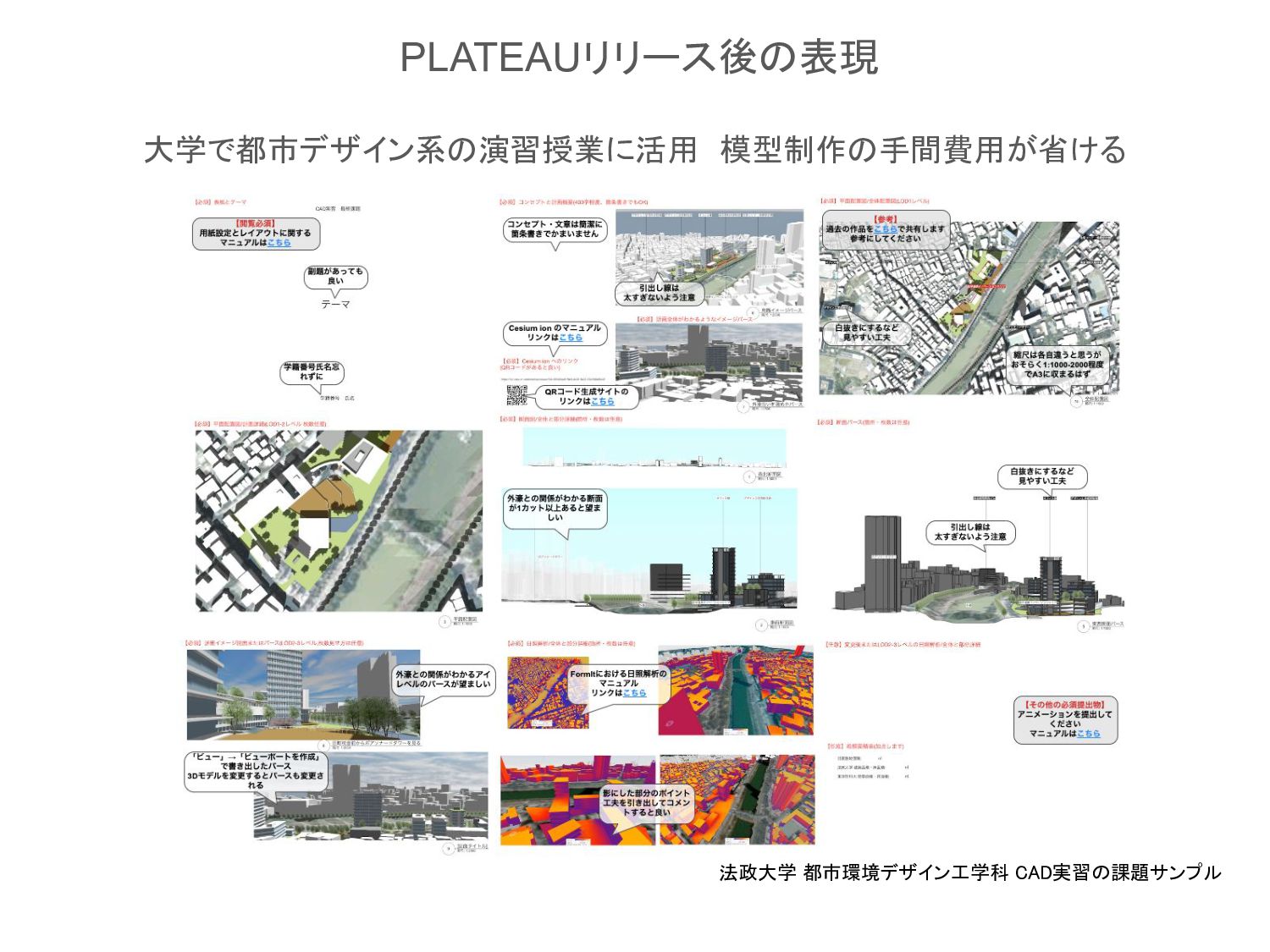

14. PLATEAUリリース後の表現 大学で都市デザイン系の演習授業に活用　模型制作の手間費用が省ける 法政大学 都市環境デザイン工学科 CAD実習の課題サンプル

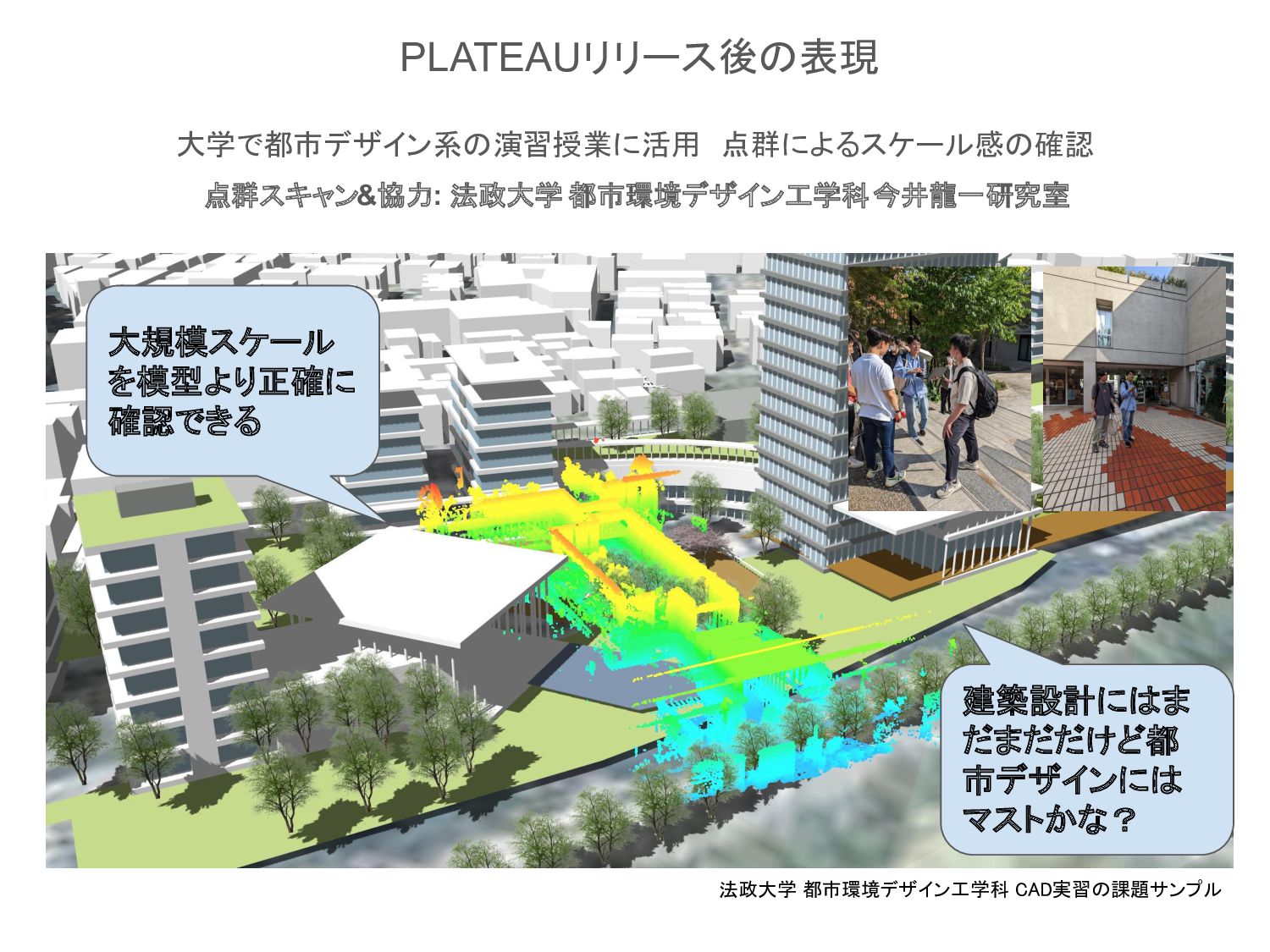

15. PLATEAUリリース後の表現 大学で都市デザイン系の演習授業に活用　点群によるスケール感の確認 点群スキャン&協力: 法政大学 都市環境デザイン工学科 今井龍一研究室 法政大学 都市環境デザイン工学科 CAD実習の課題サンプル 大規模スケール を模型より正確に 確認できる 建築設計にはま だまだだけど都 市デザインには マストかな？

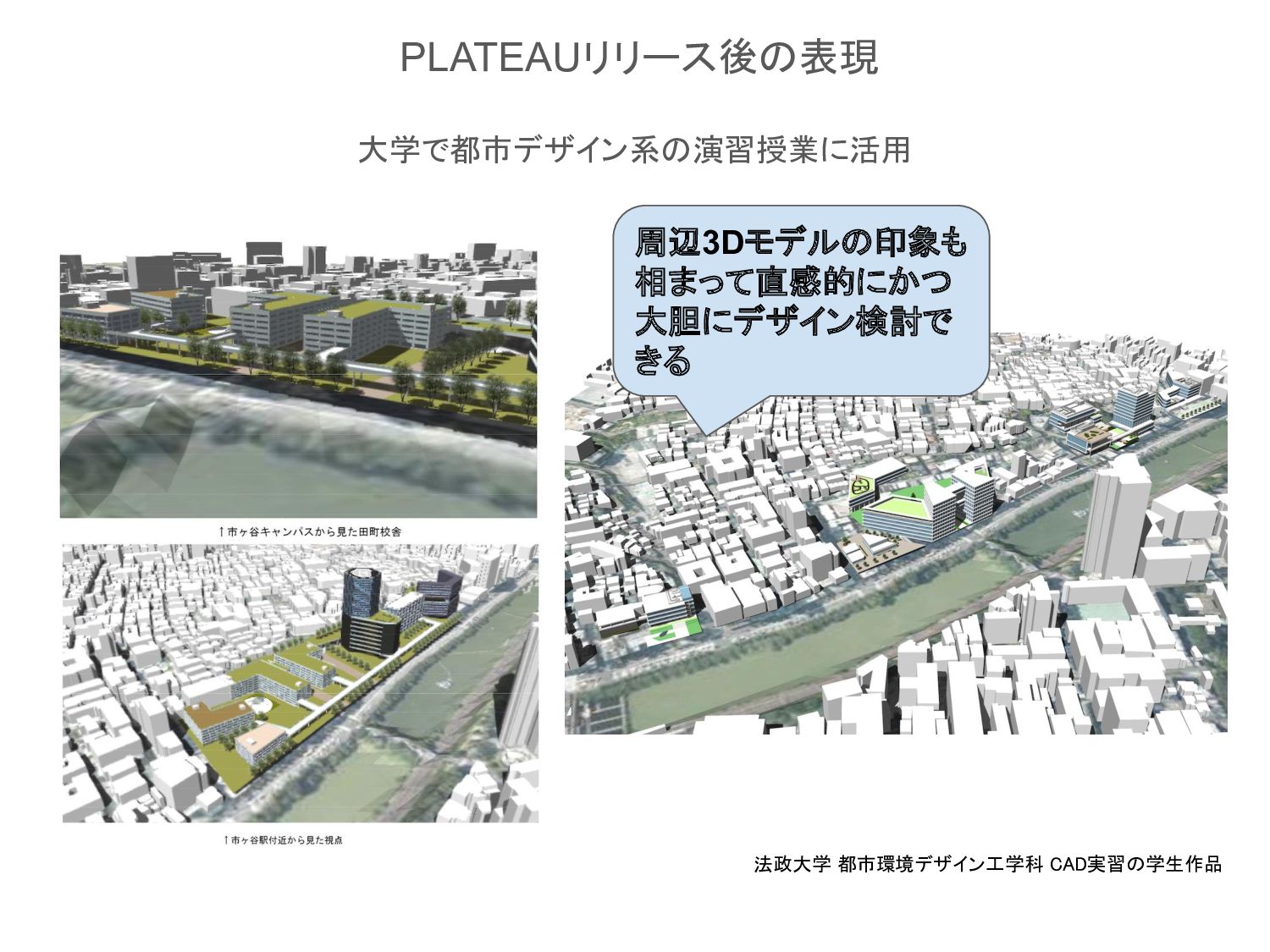

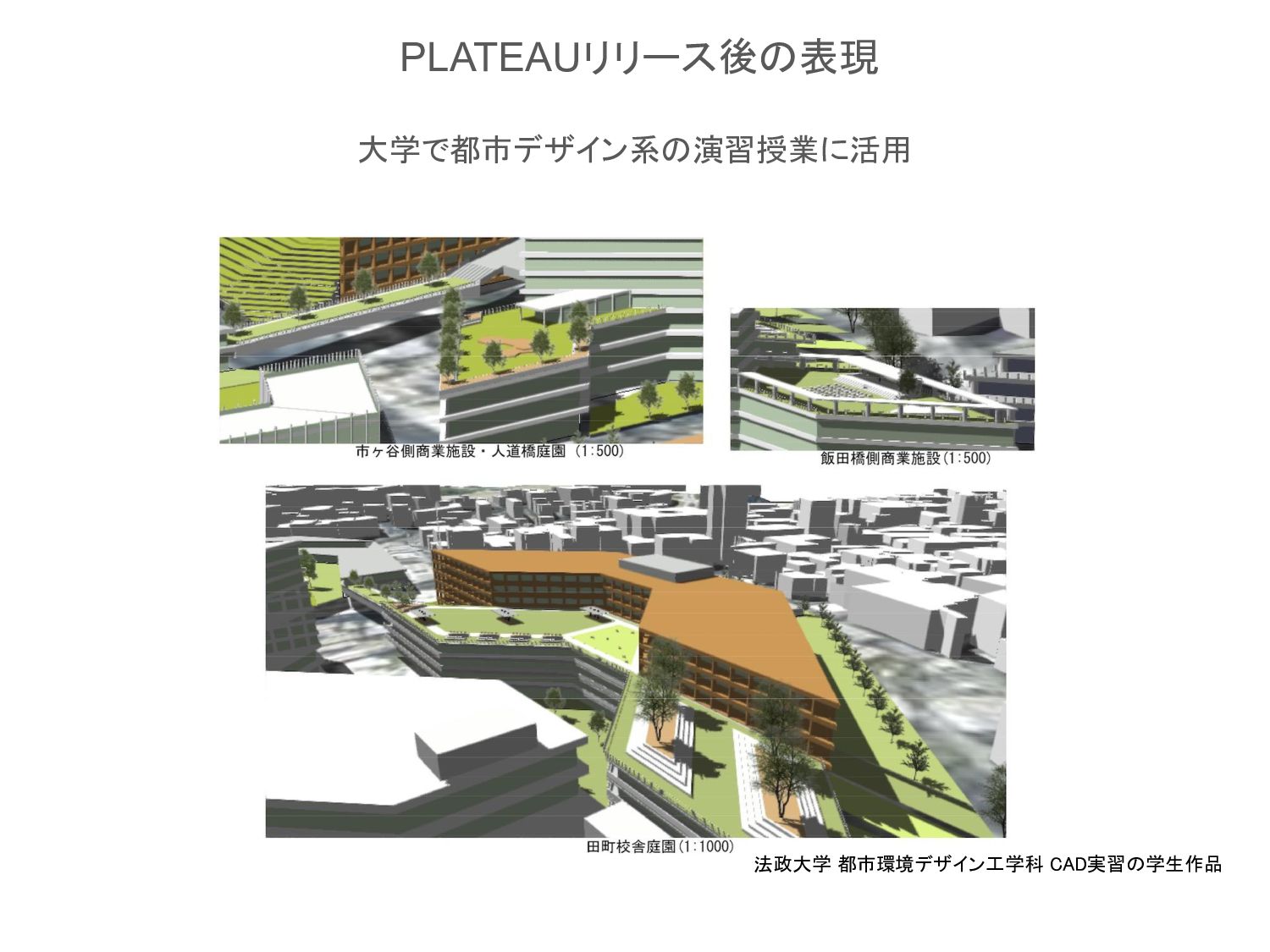

16. PLATEAUリリース後の表現 大学で都市デザイン系の演習授業に活用 法政大学 都市環境デザイン工学科 CAD実習の学生作品 周辺3Dモデルの印象も 相まって直感的にかつ 大胆にデザイン検討で きる
17. PLATEAUリリース後の表現 大学で都市デザイン系の演習授業に活用 法政大学 都市環境デザイン工学科 CAD実習の学生作品

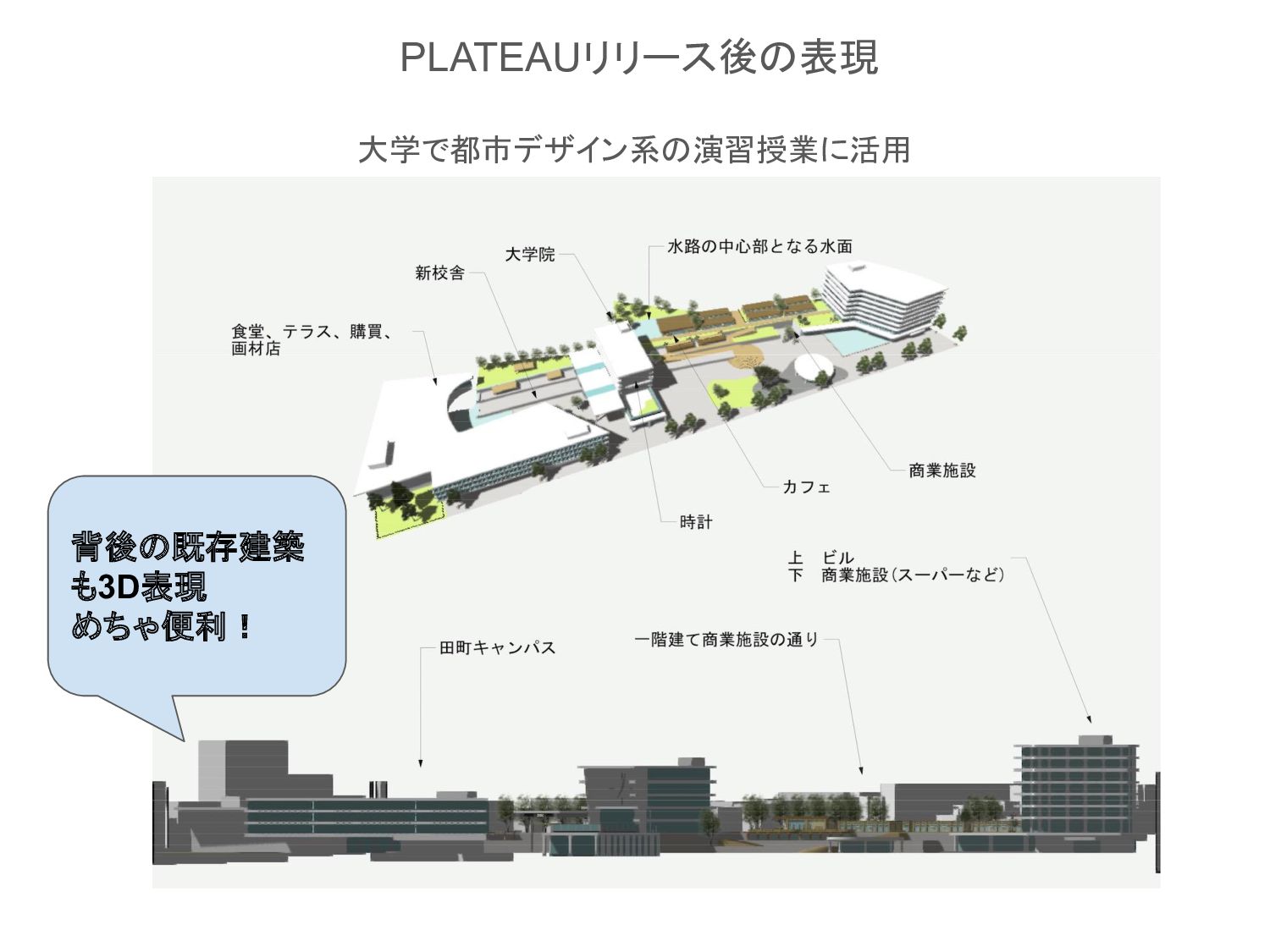

18. PLATEAUリリース後の表現 大学で都市デザイン系の演習授業に活用 背後の既存建築 も3D表現 めちゃ便利！

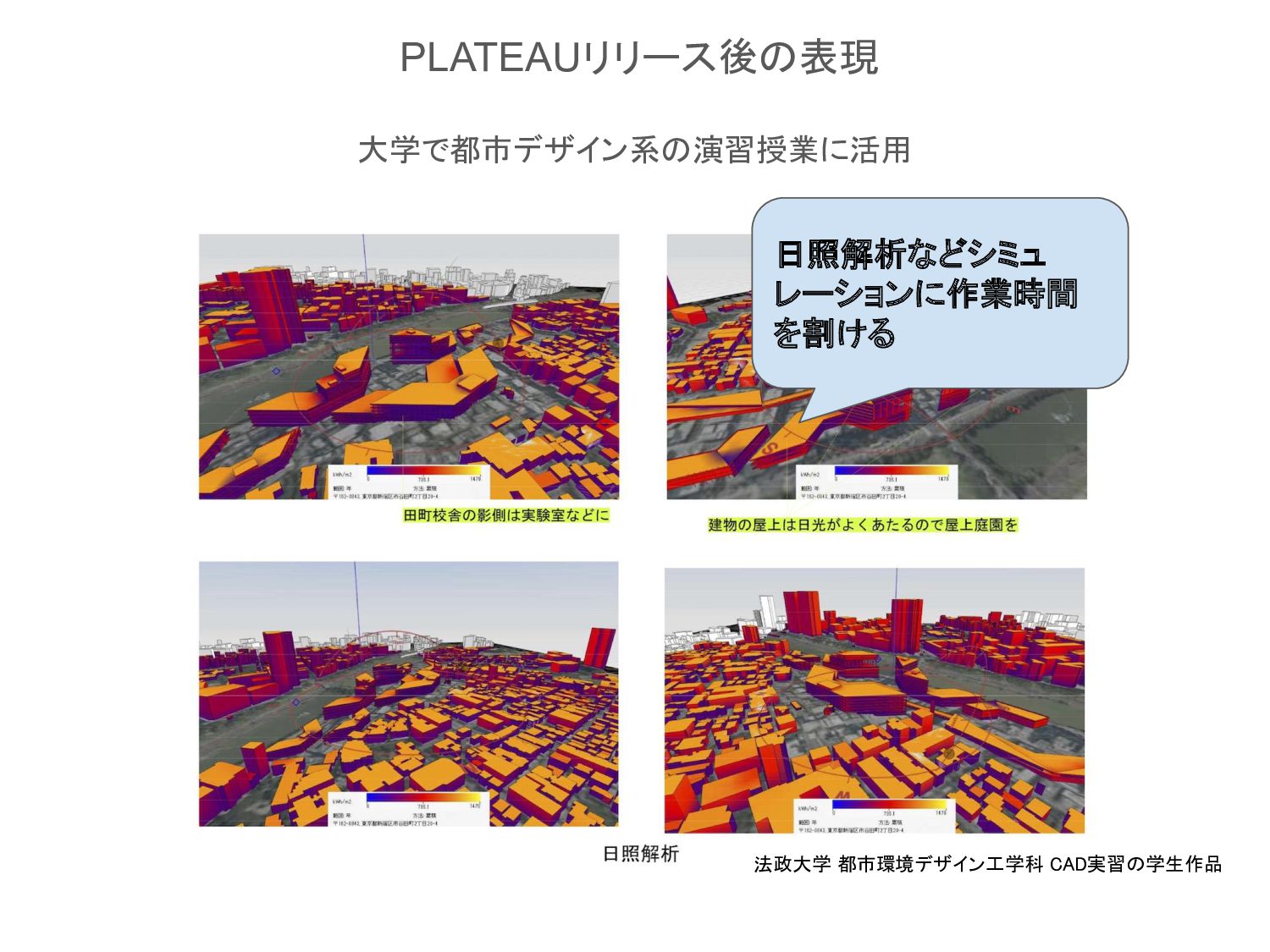

19. PLATEAUリリース後の表現 大学で都市デザイン系の演習授業に活用 法政大学 都市環境デザイン工学科 CAD実習の学生作品 日照解析などシミュ レーションに作業時間 を割ける

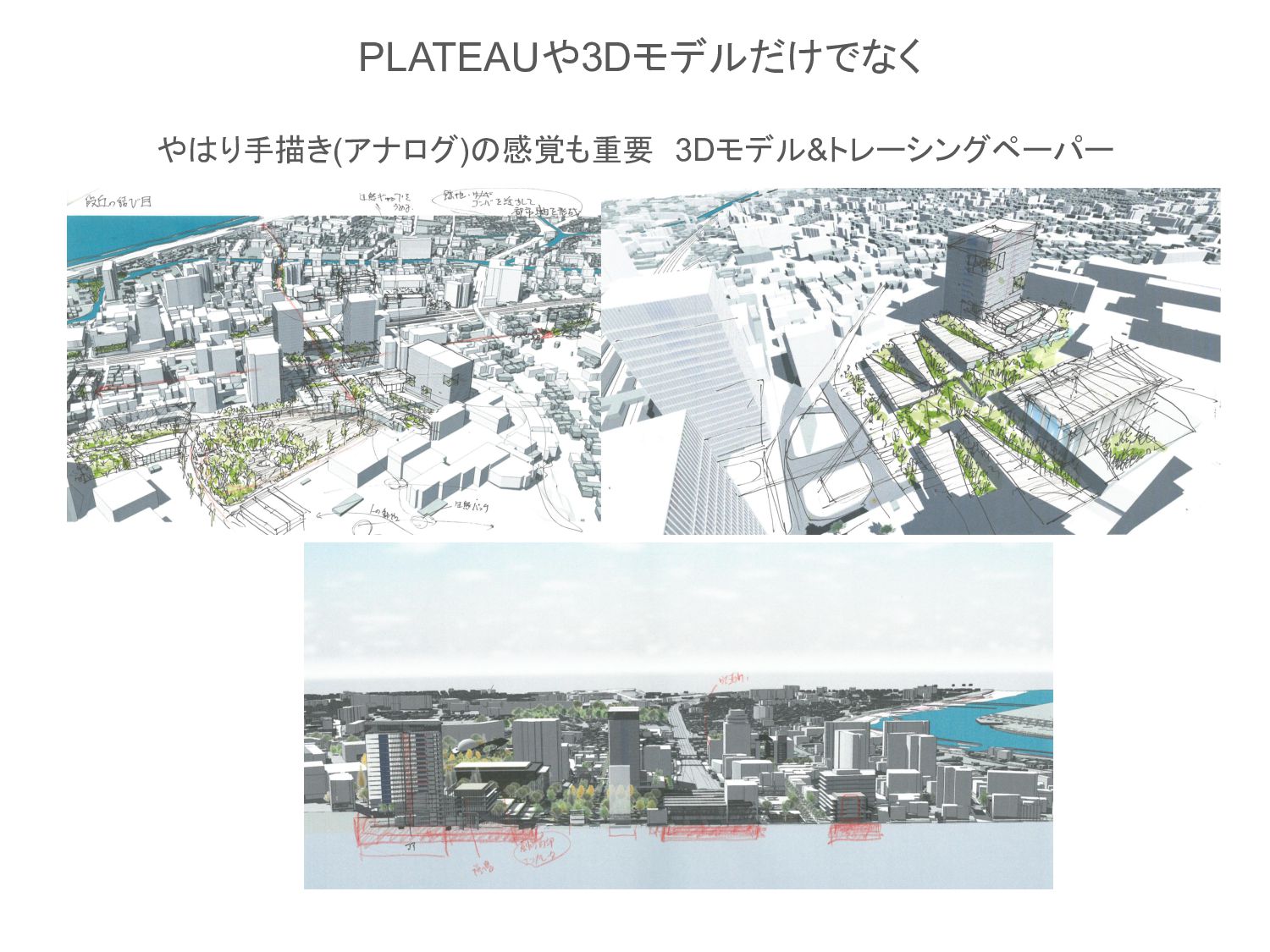

20. PLATEAUや3Dモデルだけでなく やはり手描き(アナログ)の感覚も重要　3Dモデル&トレーシングペーパー
21. 都市3Dモデルはデザインストーリーをつくだすコンテンツ

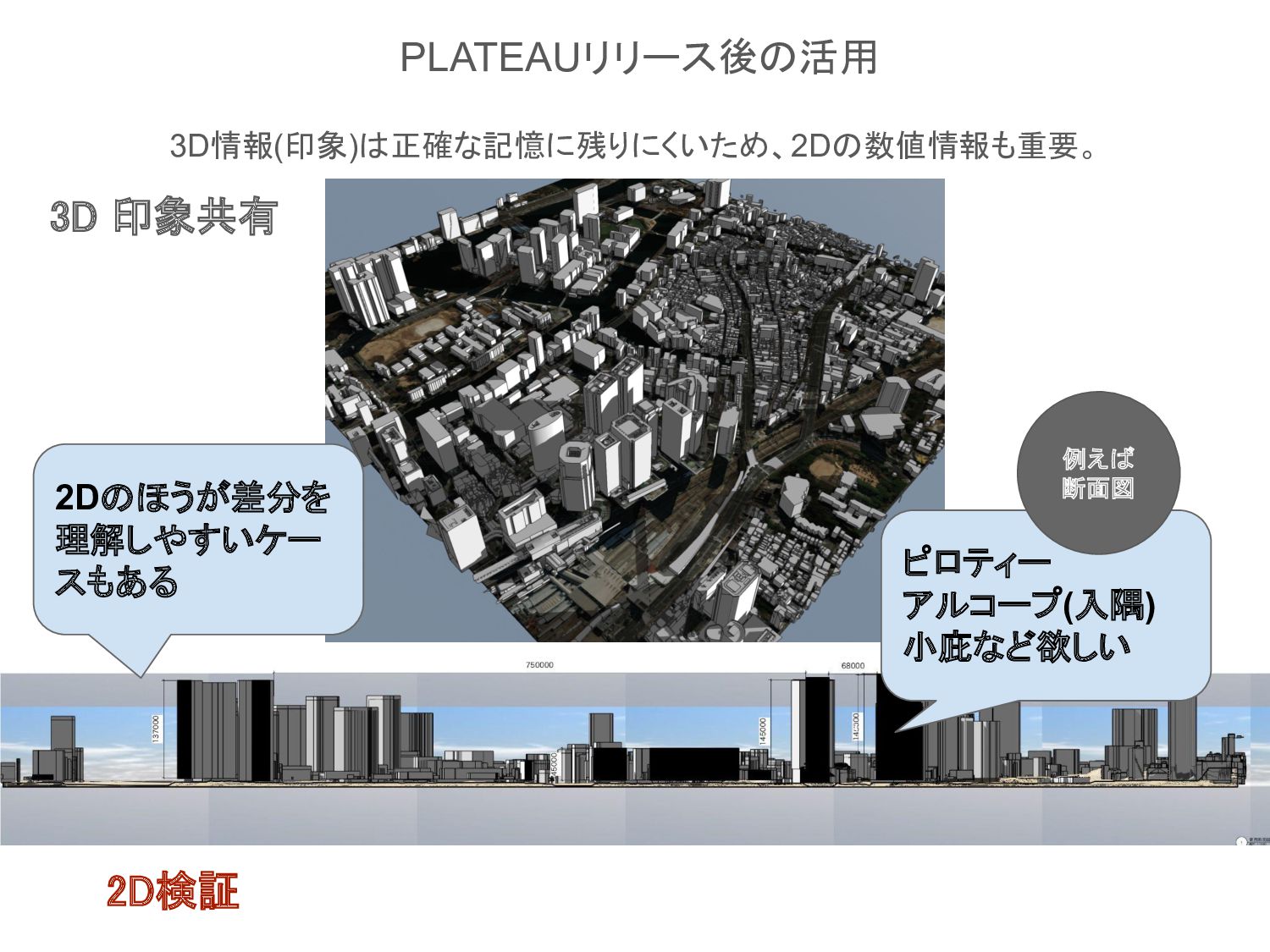

22. PLATEAUリリース後の活用 3D情報(印象)は正確な記憶に残りにくいため、2Dの数値情報も重要。 ピロティー アルコープ(入隅) 小庇など欲しい 2D検証
 3D 印象共有 2Dのほうが差分を 理解しやすいケー スもある 例えば 断面図
23. D/Hなど景観基準のためのガイドライン設定 浸水被害や地球温暖化対策の検討 2D 確認共有
 3D 印象共有(orデジタルツイン)
 空間イメージの共有 結果・要求
 調査・登録

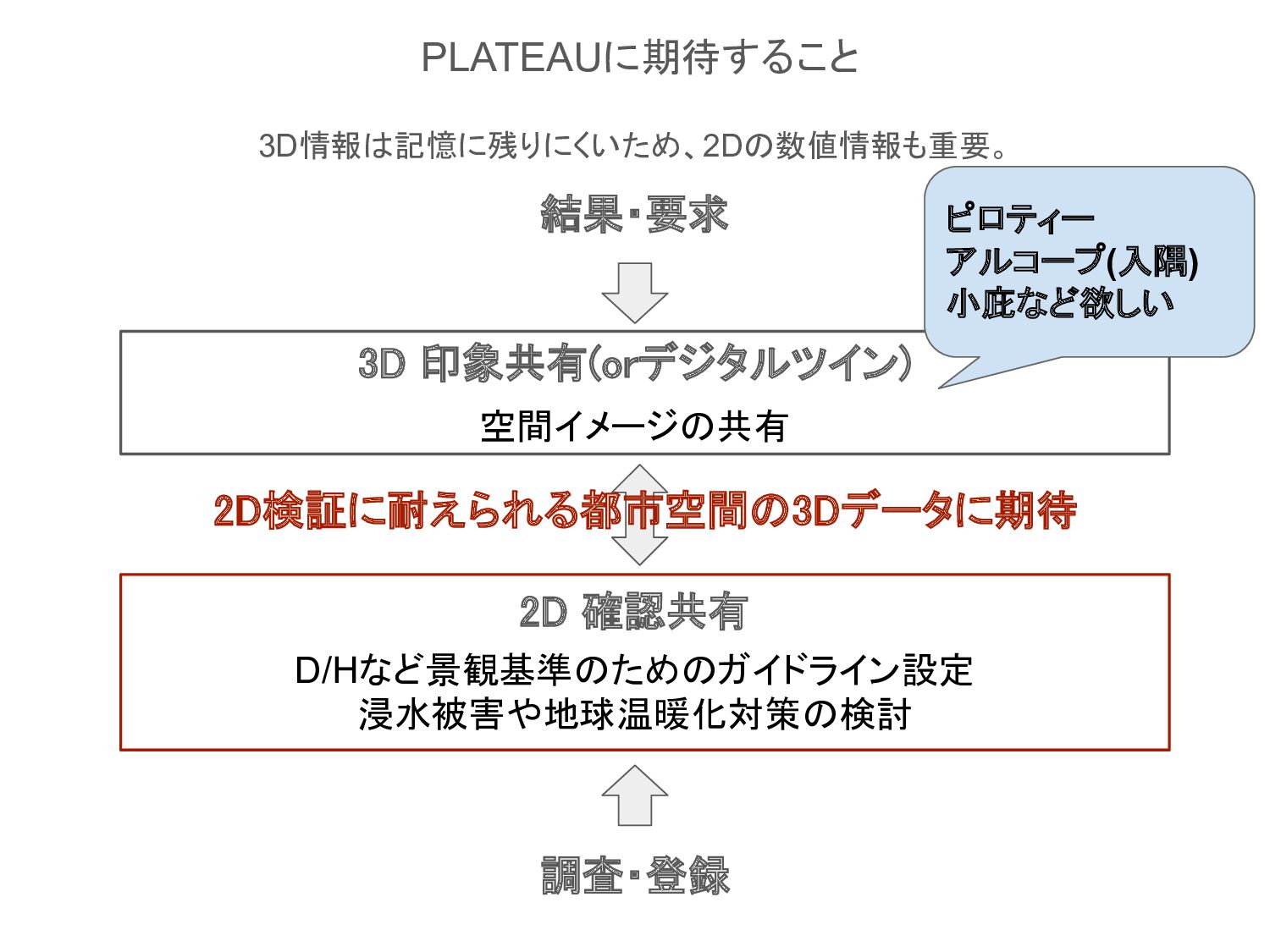

 3D情報は記憶に残りにくいため、2Dの数値情報も重要。 ピロティー アルコープ(入隅) 小庇など欲しい PLATEAUに期待すること 2D検証に耐えられる都市空間の3Dデータに期待

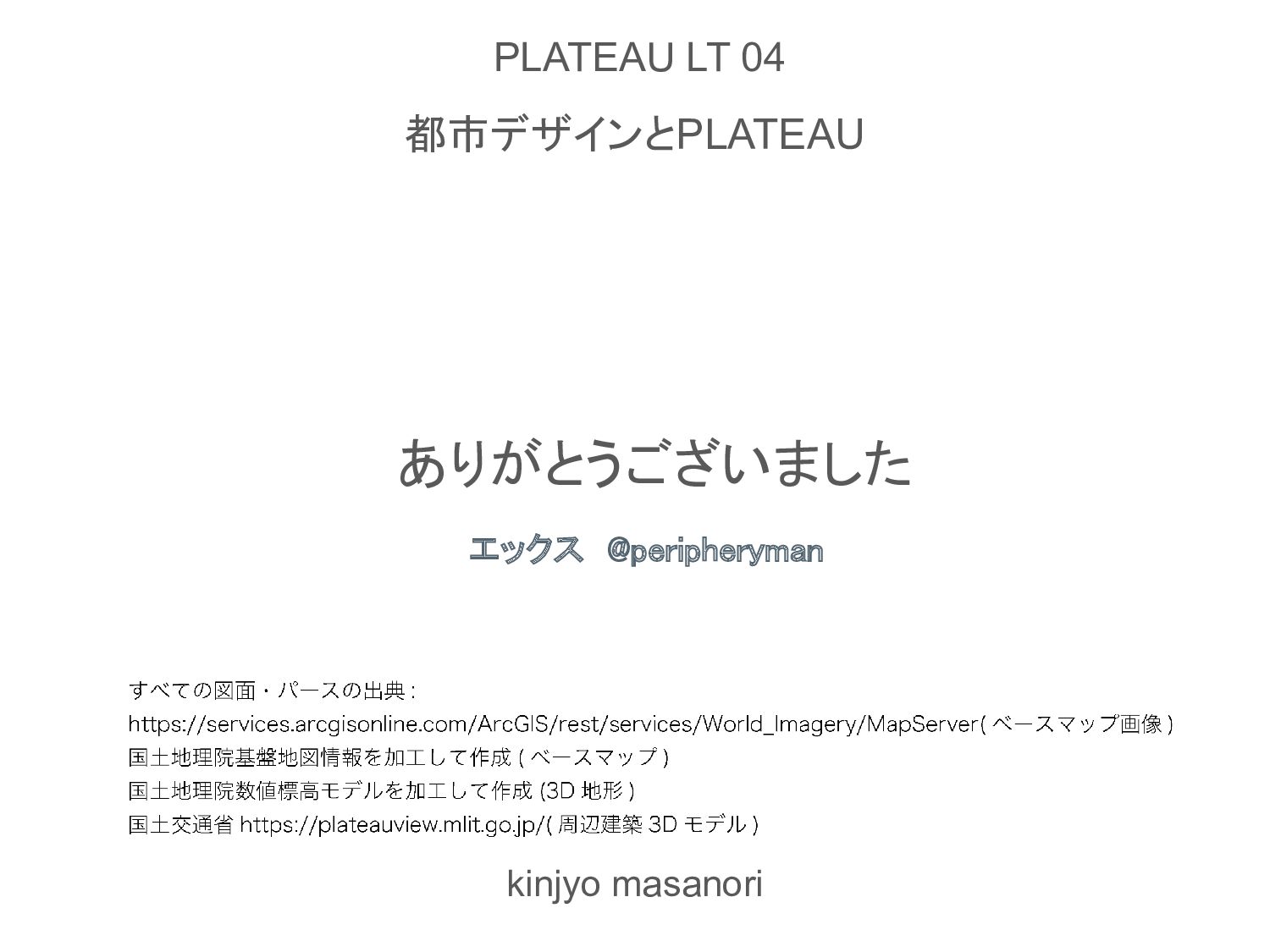

24. 都市デザインとPLATEAU kinjyo masanori PLATEAU LT 04 　エックス　@peripheryman ありがとうございました
