都内電波探索

第118回ゆるハック参加時の発表資料です。
内容はNetwork cell infoで都内の電波をログで保存、それをヒートマップにしただけです。

Transcript

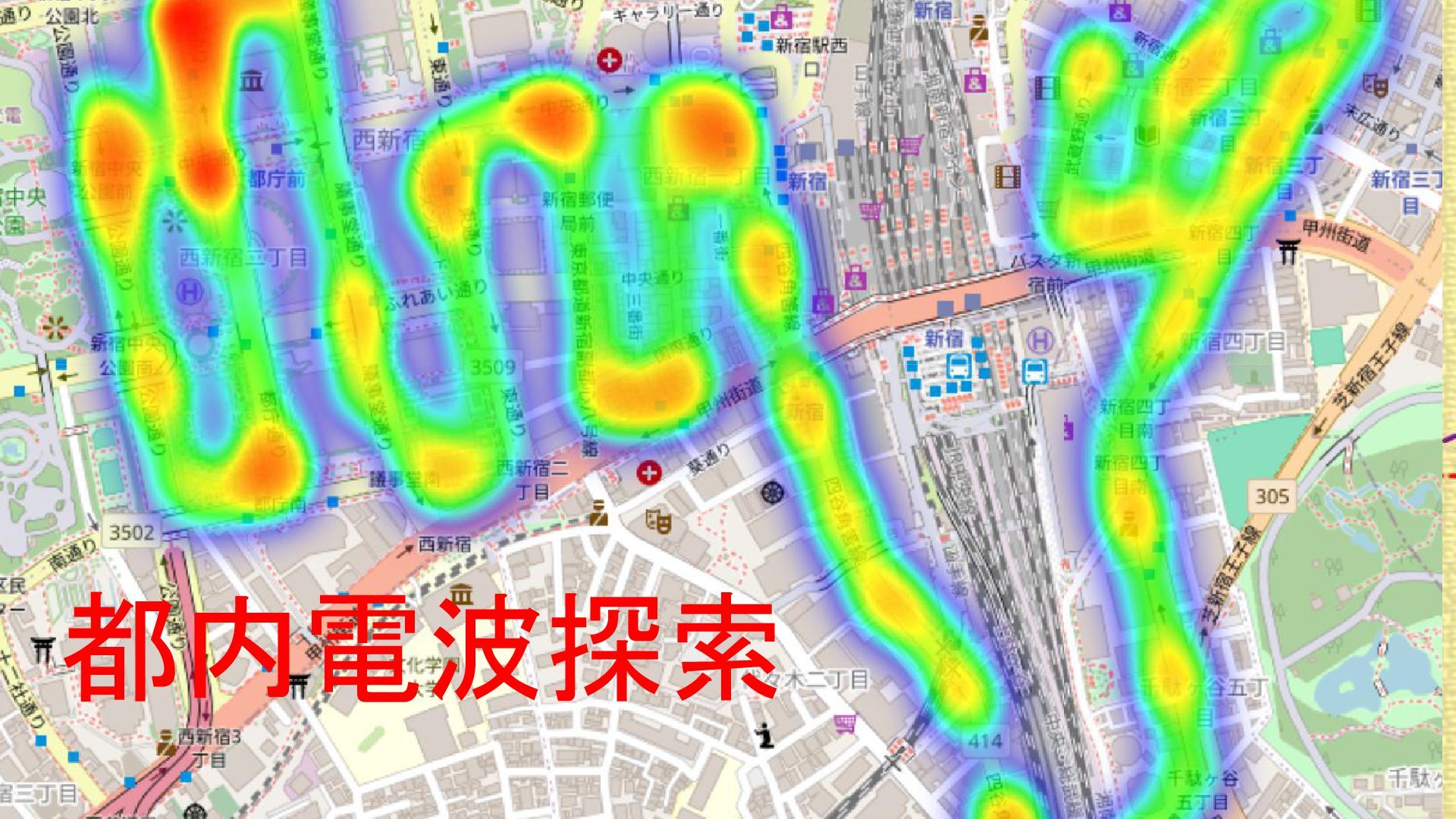

1. 都内電波探索

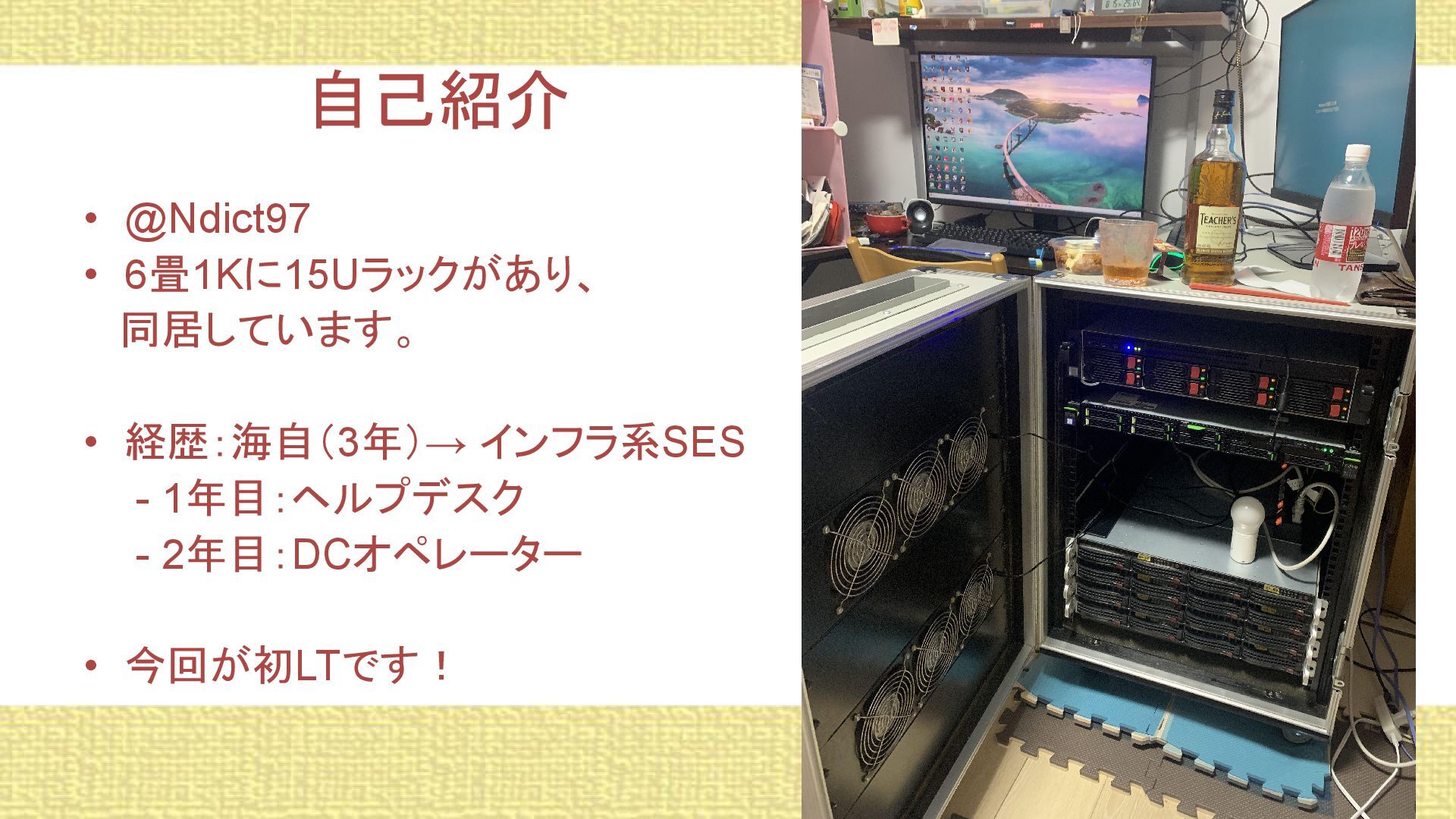

2. 自己紹介 • @Ndict97 • 6畳1Kに15Uラックがあり、 同居しています。 • 経歴：海自（3年）→ インフラ系SES 　 - 1年目：ヘルプデスク 　 - 2年目：DCオペレーター • 今回が初LTです！

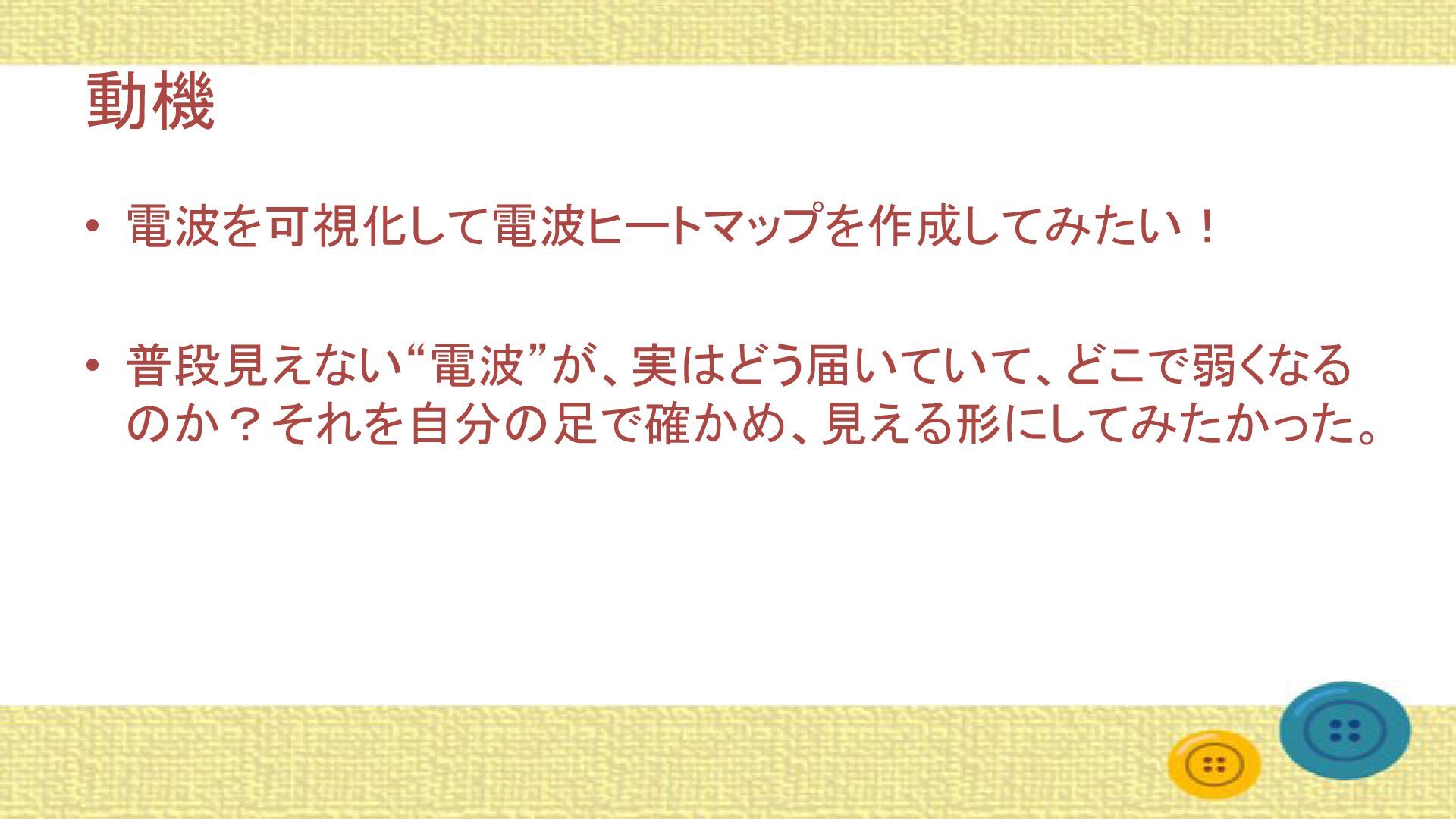

3. 動機 • 電波を可視化して電波ヒートマップを作成してみたい！ • 普段見えない“電波”が、実はどう届いていて、どこで弱くなる のか？それを自分の足で確かめ、見える形にしてみたかった。

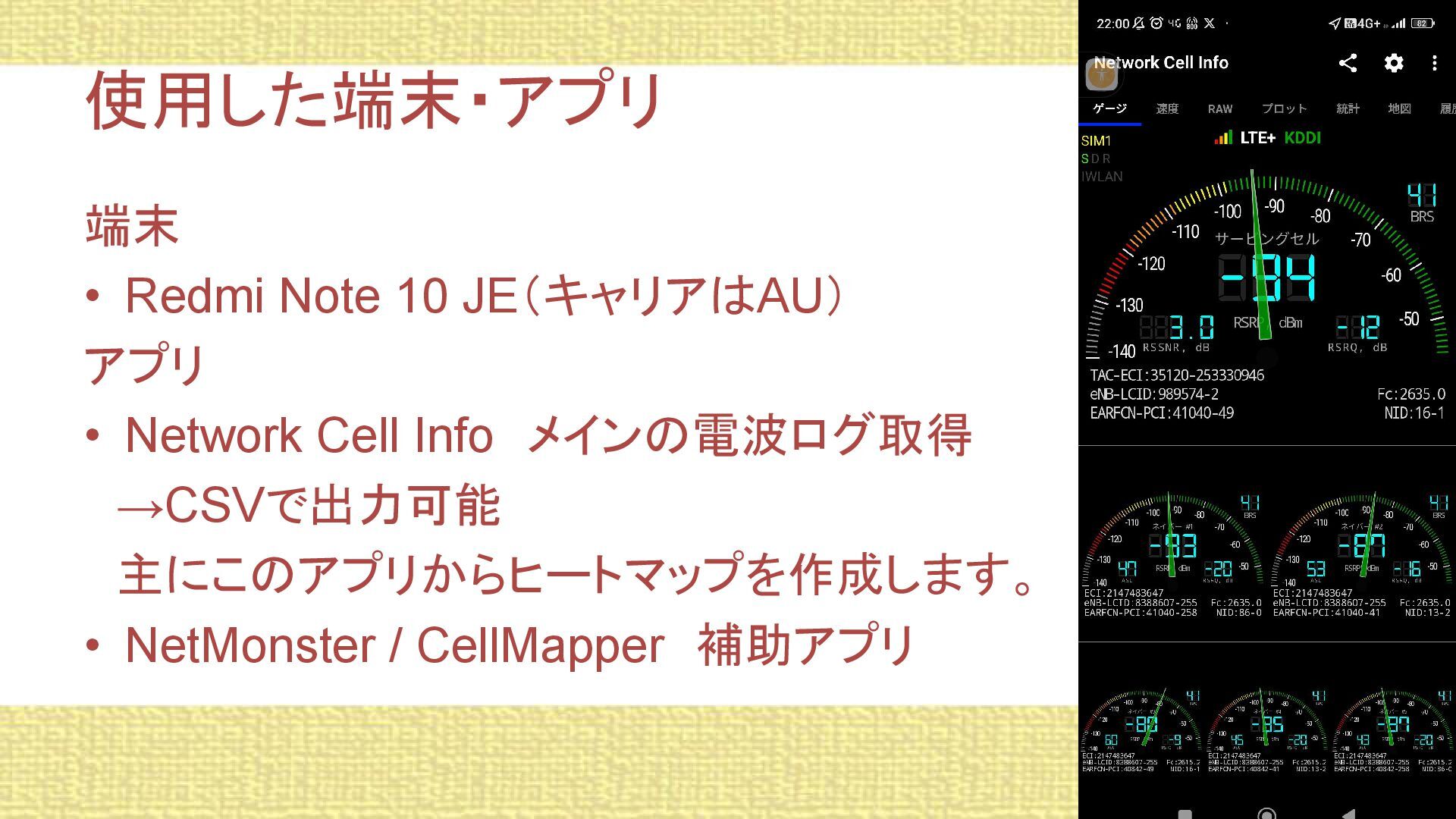

4. 使用した端末・アプリ 端末 • Redmi Note 10 JE（キャリアはAU） アプリ • Network Cell Info　メインの電波ログ取得 　→CSVで出力可能 　主にこのアプリからヒートマップを作成します。 • NetMonster / CellMapper　補助アプリ

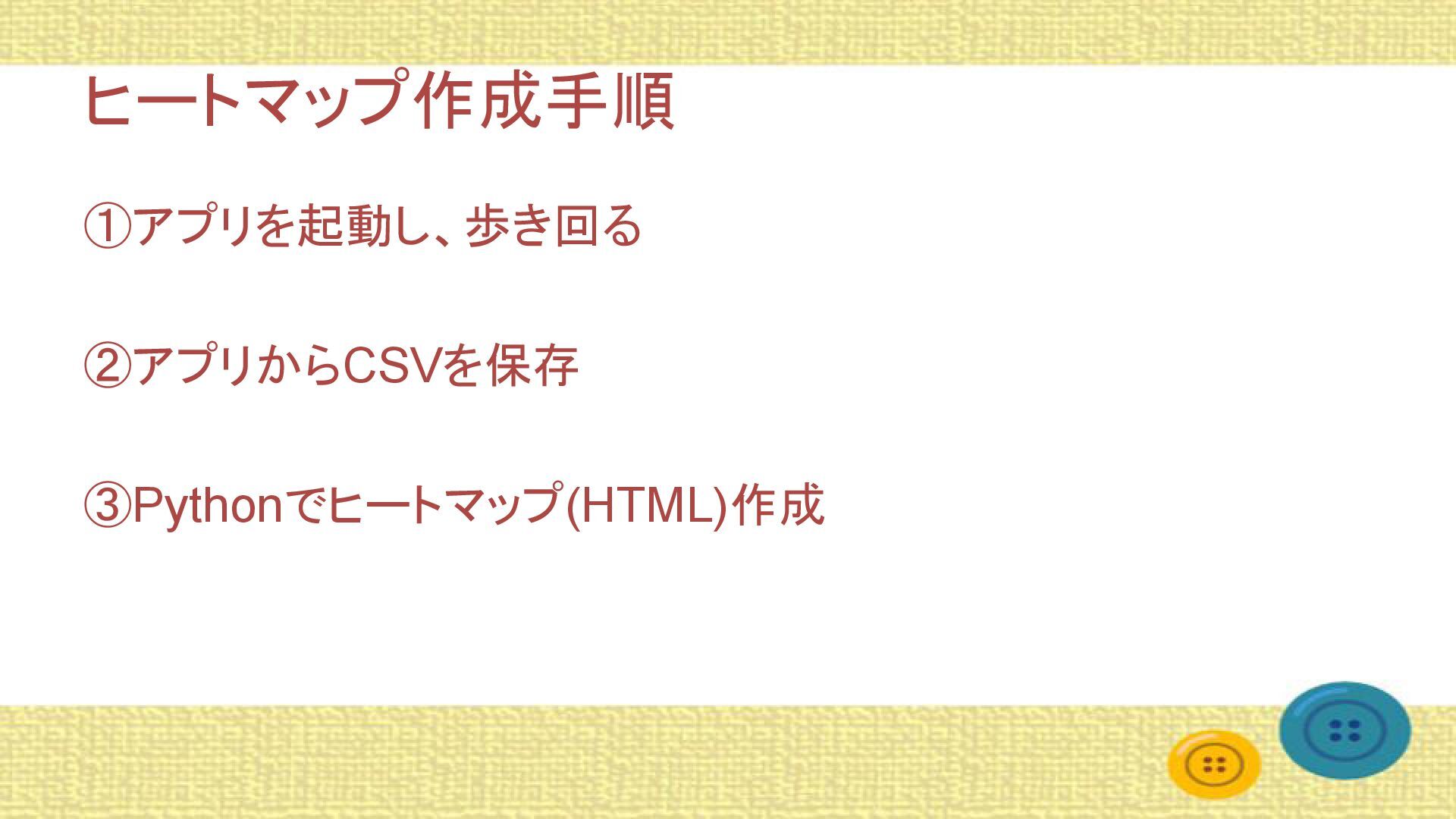

5. ヒートマップ作成手順 ①アプリを起動し、歩き回る ②アプリからCSVを保存 ③Pythonでヒートマップ(HTML)作成

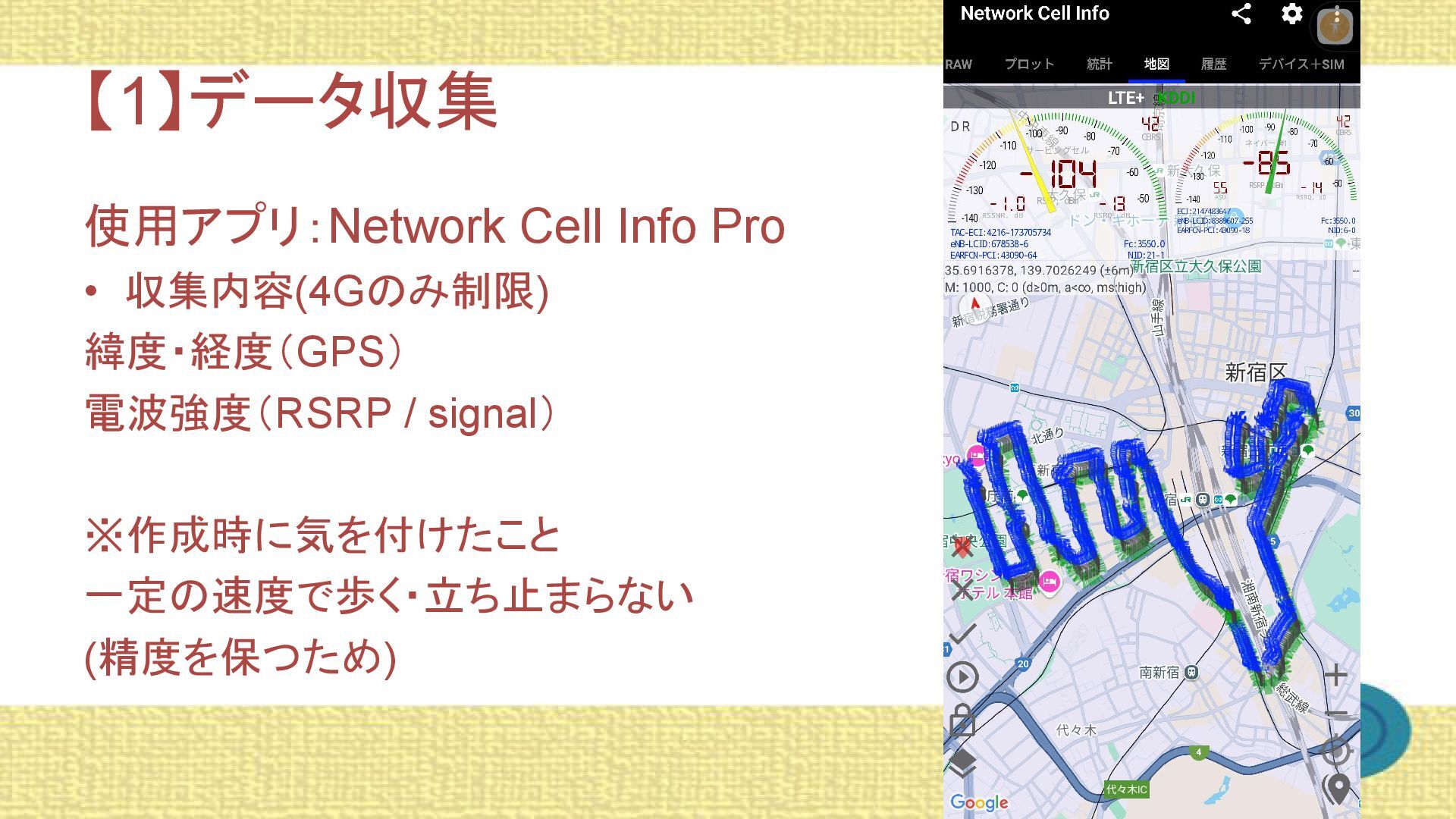

6. 【1】データ収集 使用アプリ：Network Cell Info Pro • 収集内容(4Gのみ制限) 緯度・経度（GPS） 電波強度（RSRP / signal） ※作成時に気を付けたこと 一定の速度で歩く・立ち止まらない (精度を保つため)

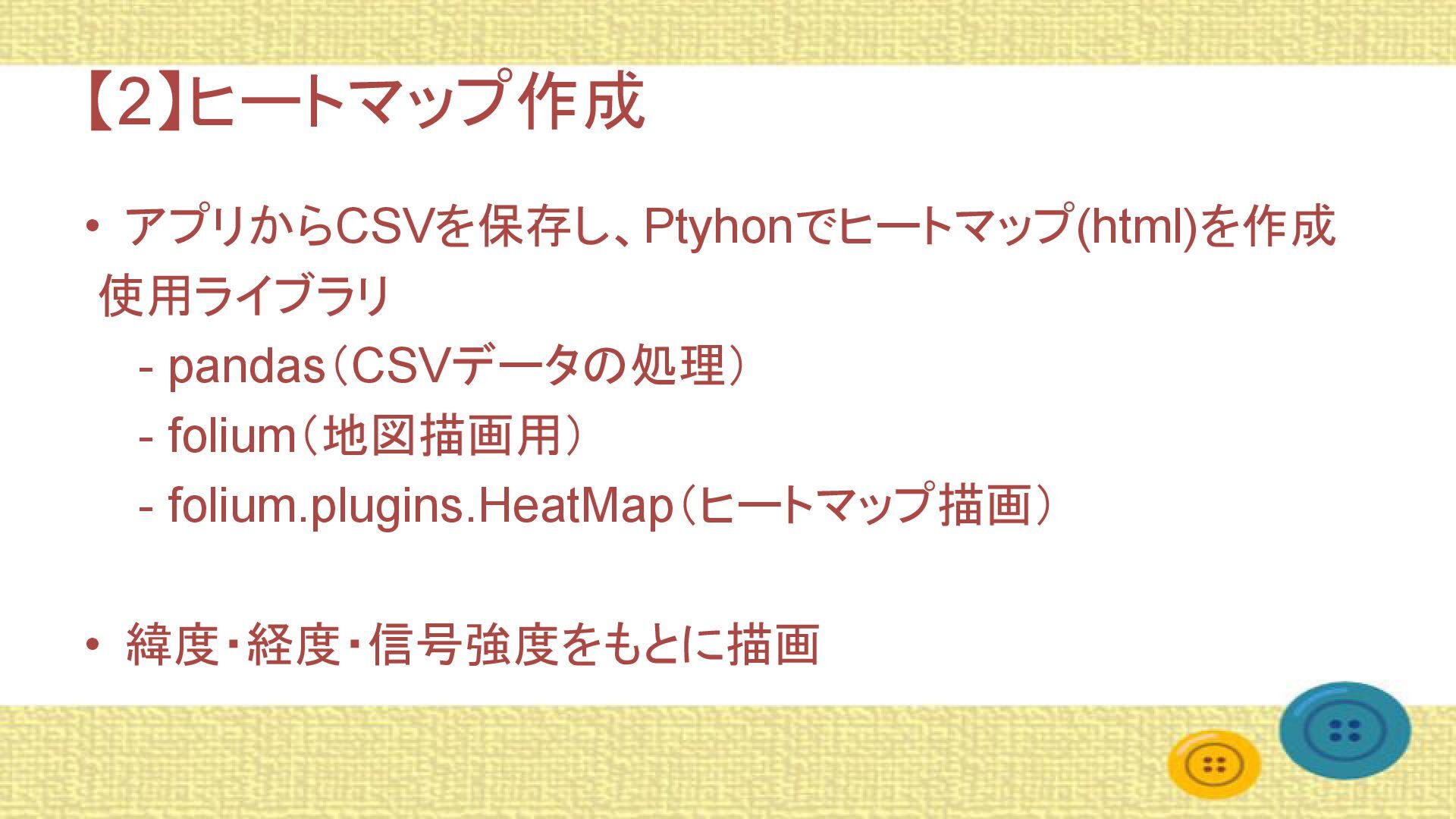

7. 【2】ヒートマップ作成 • アプリからCSVを保存し、Ptyhonでヒートマップ(html)を作成 使用ライブラリ - pandas（CSVデータの処理） - folium（地図描画用） - folium.plugins.HeatMap（ヒートマップ描画） • 緯度・経度・信号強度をもとに描画

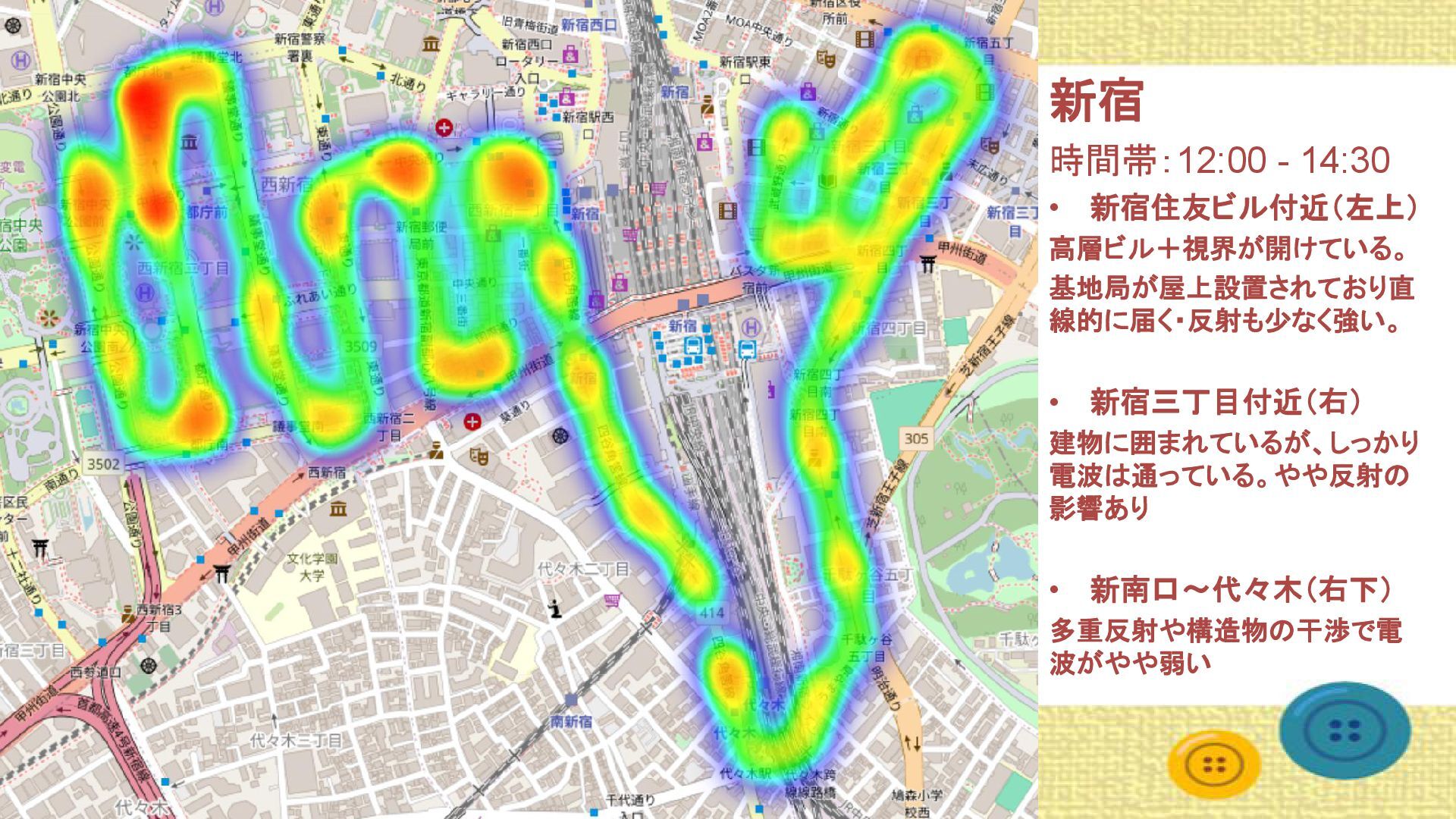

8. 新宿 時間帯：12:00 - 14:30 • 新宿住友ビル付近（左上） 高層ビル＋視界が開けている。 基地局が屋上設置されており直 線的に届く・反射も少なく強い。 • 新宿三丁目付近（右） 建物に囲まれているが、しっかり 電波は通っている。やや反射の 影響あり • 新南口〜代々木（右下） 多重反射や構造物の干渉で電 波がやや弱い

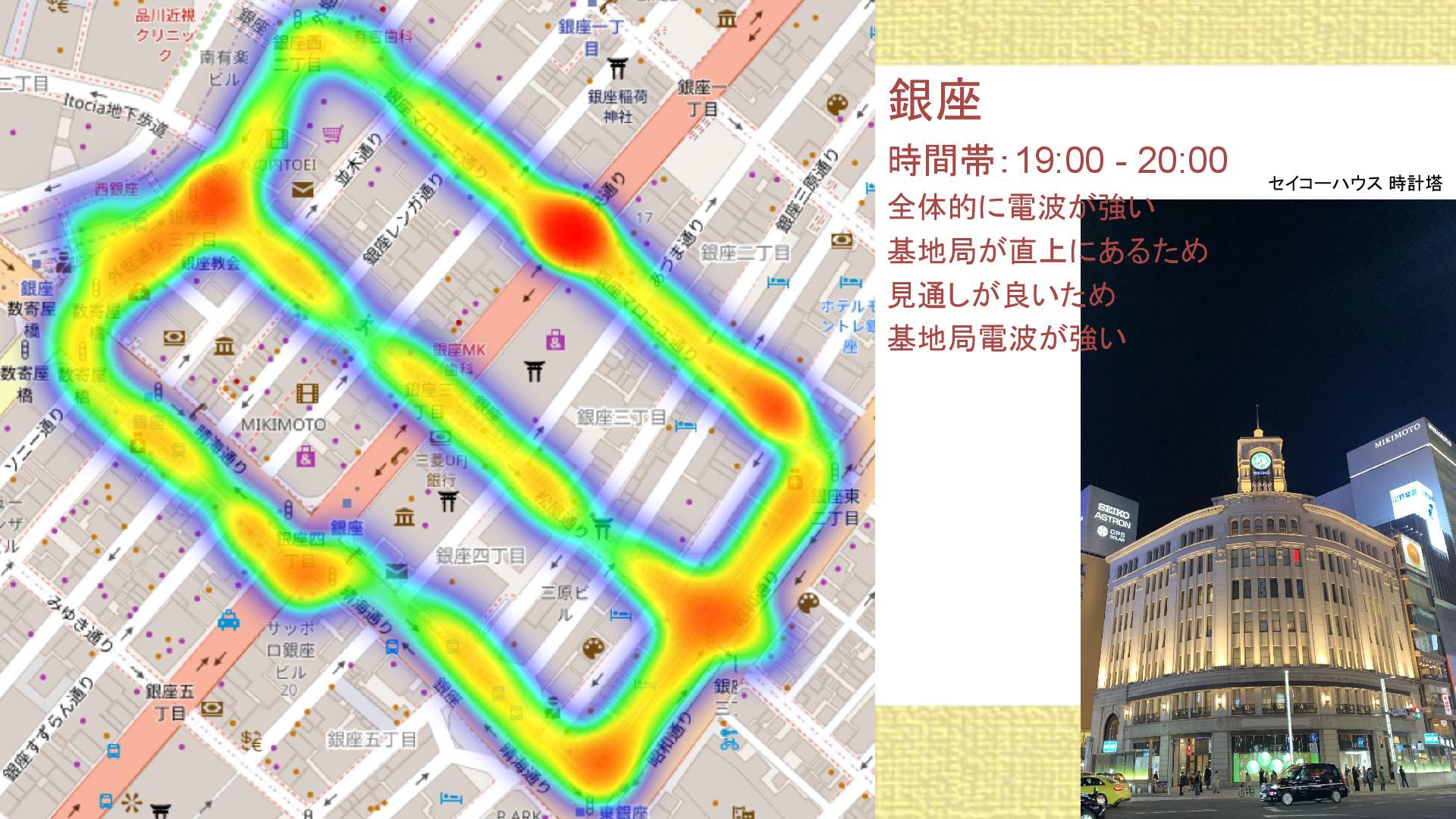

9. 銀座 時間帯：19:00 - 20:00 全体的に電波が強い 基地局が直上にあるため 見通しが良いため 基地局電波が強い セイコーハウス 時計塔

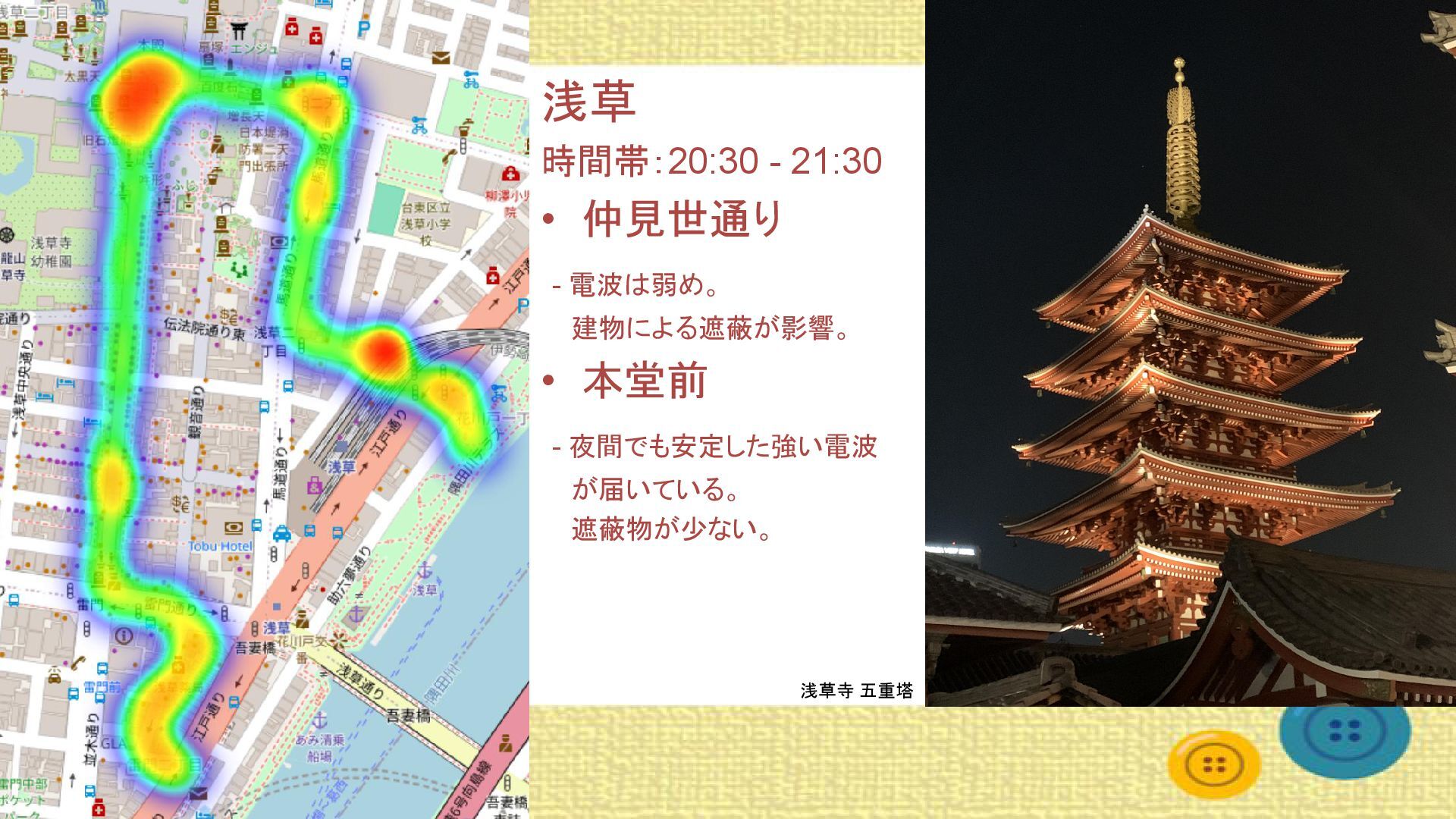

10. 浅草 時間帯：20:30 - 21:30 • 仲見世通り - 電波は弱め。 建物による遮蔽が影響。 • 本堂前 - 夜間でも安定した強い電波 が届いている。 遮蔽物が少ない。 浅草寺 五重塔

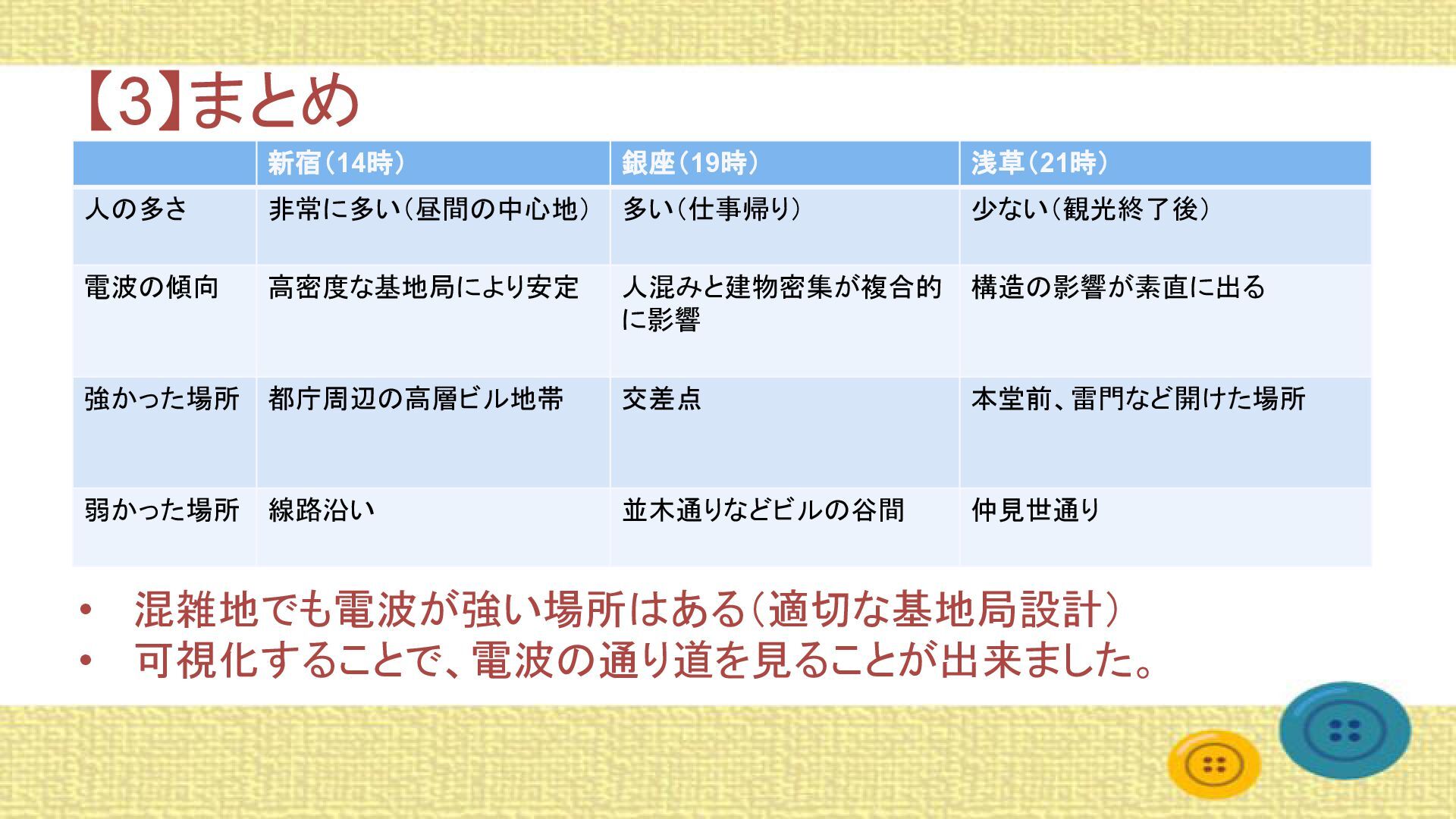

11. 【3】まとめ 新宿（14時） 銀座（19時） 浅草（21時） 人の多さ 非常に多い（昼間の中心地） 多い（仕事帰り） 少ない（観光終了後） 電波の傾向 高密度な基地局により安定 人混みと建物密集が複合的 に影響 構造の影響が素直に出る 強かった場所 都庁周辺の高層ビル地帯 交差点 本堂前、雷門など開けた場所 弱かった場所 線路沿い 並木通りなどビルの谷間 仲見世通り • 混雑地でも電波が強い場所はある（適切な基地局設計） • 可視化することで、電波の通り道を見ることが出来ました。

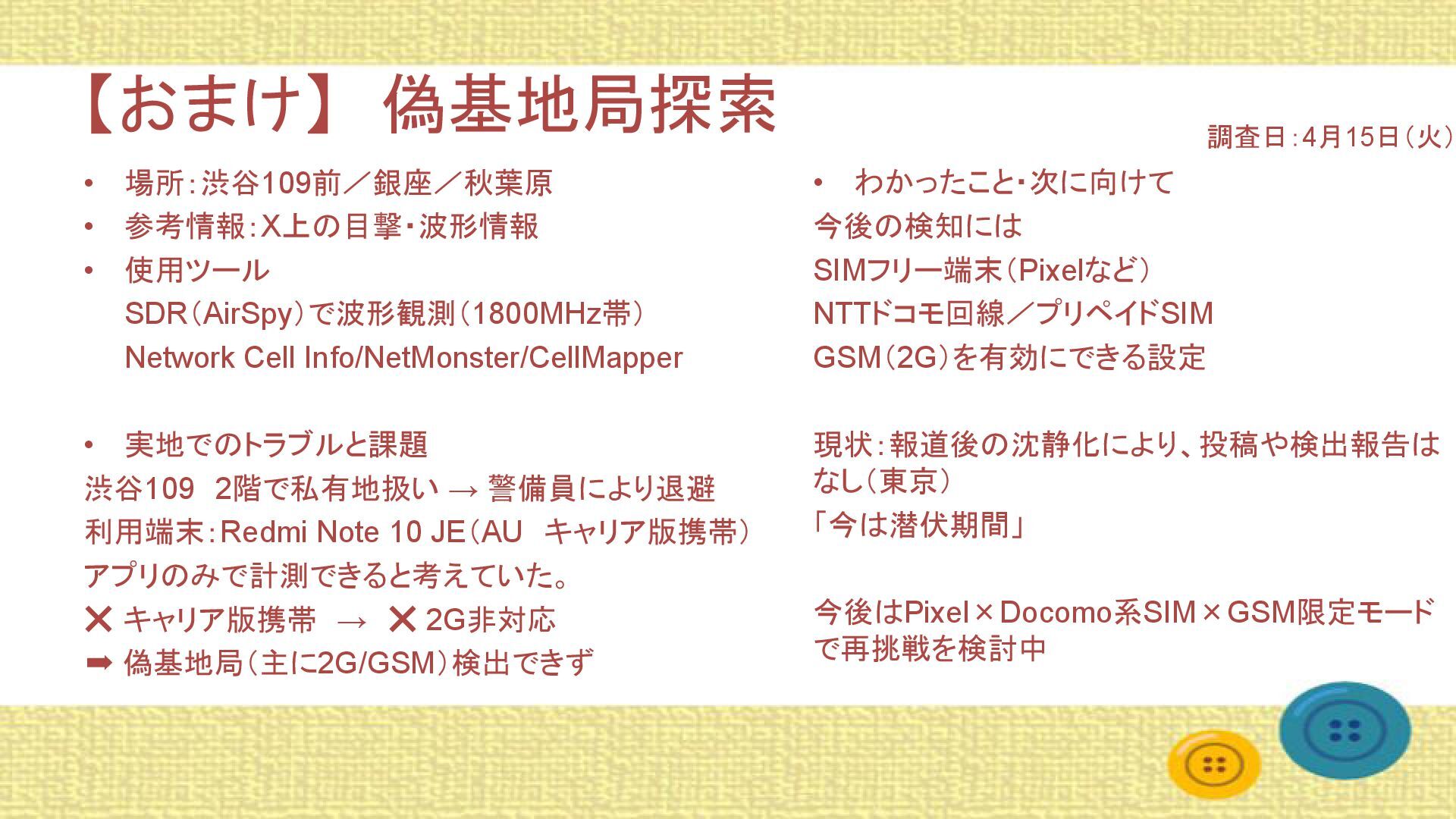

12. 【おまけ】　偽基地局探索 • 場所：渋谷109前／銀座／秋葉原 • 参考情報：X上の目撃・波形情報 • 使用ツール 　　SDR（AirSpy）で波形観測（1800MHz帯） 　　Network Cell Info/NetMonster/CellMapper • 実地でのトラブルと課題 渋谷109　2階で私有地扱い → 警備員により退避 利用端末：Redmi Note 10 JE（AU　キャリア版携帯） アプリのみで計測できると考えていた。 ❌ キャリア版携帯　→　❌ 2G非対応 ➡ 偽基地局（主に2G/GSM）検出できず 調査日：4月15日（火） • わかったこと・次に向けて 今後の検知には SIMフリー端末（Pixelなど） NTTドコモ回線／プリペイドSIM GSM（2G）を有効にできる設定 現状：報道後の沈静化により、投稿や検出報告は なし（東京） 「今は潜伏期間」 今後はPixel×Docomo系SIM×GSM限定モード で再挑戦を検討中
