1. IBM Developer Dojo OpenShift 101 ワークショップ For Developers Presented by: IBM Tech Dojo #IBMDojo #OpenShiftWorldTour
2. ⽬的 OpenShift概要について理解する ゴール OpenShift上にアプリをデプロイできるようになる このコースを学ぶ⽅の想定スキル コンテナ実⾏環境を初めて利⽤する⽅ 本セッションについて
3. IBM Cloudアカウント(無料)の取得 操作解説動画: https://ibm.biz/action1 事前準備がお済みでない⽅ IBM Cloud への登録はご⾃宅かスマートフォンのキャリア回線を使⽤して ⾏ってください ※同⼀のWiFi経由で複数⼈が同時に登録するとエラーとなる事があります https://ibm.biz/BdfpAx
4. ⾃⼰紹介 4 খ܀ ௚थ /BPLJ
   0HVSJ 0(63*/!KQJCNDPN ΧελϚʔɾαΫηεɾϚωʔδϟʔ ςΫϊϩδʔࣄۀຊ෦ ೔ຊΞΠɾϏʔɾΤϜגࣜձࣾ
5. ワークショップの進め⽅ 1. IBM Cloud のアカウントLogin (ライトアカウント） 2. 資料の説明 (注：アンケートや資料URLは下記参照) 3. 各自でハンズオン 参照URL ①IBM Cloud ID登録： https://ibm.biz/BdfpAx ②GitHub Login : https://github.com/ ③説明資料： https://speakerdeck.com/ogurin/openshift- workshop ④ハンズオン手順： https://ibm.biz/oss2iws ⑤ハンズオンラボ： https://XXXXXXXX.mybluemix.net Key: XXXX ⑥アンケート入力： https://app.sli.do/event/dl1lv5xt
6. ワークショップの流れ 事前準備 講師による説明 (座学＆ハンズオン) IBM Cloud Liteアカウント (無料) の取得 GitHub アカウント の取得 【座学】 【ハンズオン】 ラボ環境のOpenShiftに、 GitHubのコードをデプロイ&コード変更 ハンズオン ラボ環境準備 (OpenShift) ※次頁参照 GitHub上の コードから OpenShiftに アプリを Deploy コードの変更を Webhook経由で OpenShiftに連携 (自動Deploy) コンテナ、 Kubernetes、 OpenShiftの理解 アンケート 入力 アンケート ① ② ③ ④ ⑤ ⑥ ①IBM Cloud ID登録： https://ibm.biz/BdfpAx ②GitHub Login : https://github.com/ ③説明資料： https://speakerdeck.com/ogurin/openshift-workshop ④ ハンズオン手順： https://ibm.biz/oss2iws ⑤ ハンズオンラボ： https://XXXXXXXX.mybluemix.net Key: XXXX ⑥ アンケート入力： https://app.sli.do/event/dl1lv5xt

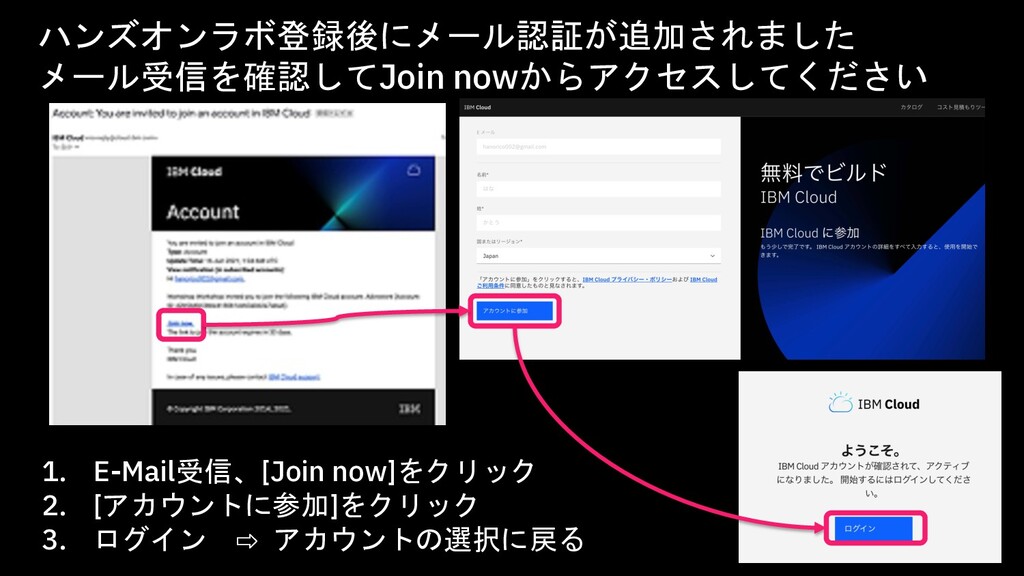

7. 7 1. E-Mail受信、[Join now]をクリック 2. [アカウントに参加]をクリック 3. ログイン ⇨ アカウントの選択に戻る ハンズオンラボ登録後にメール認証が追加されました メール受信を確認してJoin nowからアクセスしてください
8. ⽬次 1. コンテナ 2. Kubernetes 3. OpenShift 4. ハンズオンワークショップ
9. なぜ「今」 コンテナ/Docker/Kubernetesなどの テクノロジーが注⽬されているのか︖ 1. コンテナ
10. https://youtu.be/1PPPUPcUkSs コンテナとは︖
11. コンテナは仮想マシン(VM)に⽐べてリソース効率がよい スケールアウトが簡単 VM(仮想マシン)とコンテナ VM（仮想マシン型） コンテナ型 システム基盤 ホストOS 仮想化層 ゲストOS ゲストOS ゲストOS Bin/Libs Bin/Libs Bin/Libs App1 App2 App3 システム基盤 ホストOS コンテナ・エンジン Bin/Libs Bin/Libs Bin/Libs App1 App2 App3
12. コンテナを使った開発の流れ Dockerfileなど Docker イメージなど コンテナ レジストリ マニフェストで コンテナ⾃体の 詳細を記述 開発者 コンテナ イメージ作成 イメージの 登録 開発者 アプリ実⾏ アプリ開発 3段階のプロセス

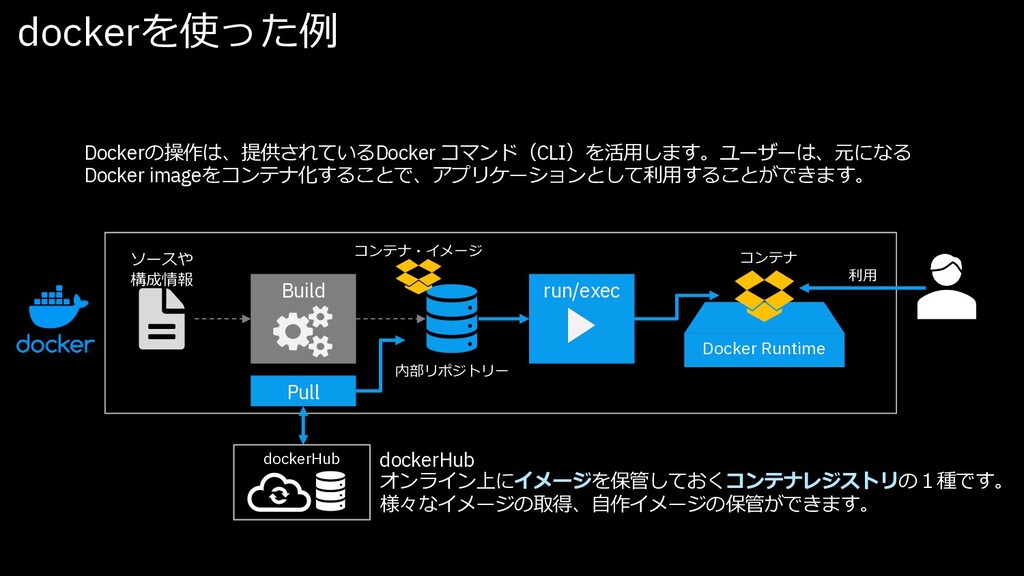

13. dockerを使った例 利⽤ Build Docker Runtime ソースや 構成情報 内部リポジトリー コンテナ・イメージ Pull run/exec dockerHub コンテナ dockerHub オンライン上にイメージを保管しておくコンテナレジストリの１種です。 様々なイメージの取得、⾃作イメージの保管ができます。 Dockerの操作は、提供されているDocker コマンド（CLI）を活⽤します。ユーザーは、元になる Docker imageをコンテナ化することで、アプリケーションとして利⽤することができます。
14. コンテナレジストリ Container Registryはコンテナ・イメージを保管しておくための領域であり、Docker Hubはそのうちの ⼀つです。Container Registryは様々な種類があり、環境・⽤途によって使い分けが可能です。 種類 概要 例 Docker Hub 様々なイメージが保管・公開されている。 公開されているイメージを取得したり、作成したイメー ジを保管したりすることができる。 料⾦を⽀払うことで、privateなレジストリとしても利⽤ 可能。 - クラウド・サービス 様々なクラウド・ベンダーなどが提供しているサービス。 各ユーザーのPrivateな領域として利⽤可能。 料⾦によって、サイズやアクセス回数の制限がある。 IBM Cloud Container Registry Amazon ECR GCP Container Registry Azure Container Registry OSS ユーザー固有の環境に独⾃で作成するRegistry。 環境・導⼊作業などは必要だが、基本的に⾃由に利⽤可 能。 NEXUS OCR (OpenShift Container Registry) また、各イメージはContainer Registryに作成された領域であるリポジトリ内に保存され、形式は下記の通りです。 <リポジトリ名>/<イメージ名>(:<tag>) （例: ibmcom/websphere-liberty → ibmcomリポジトリ内のwebsphere-libertyイメージ）

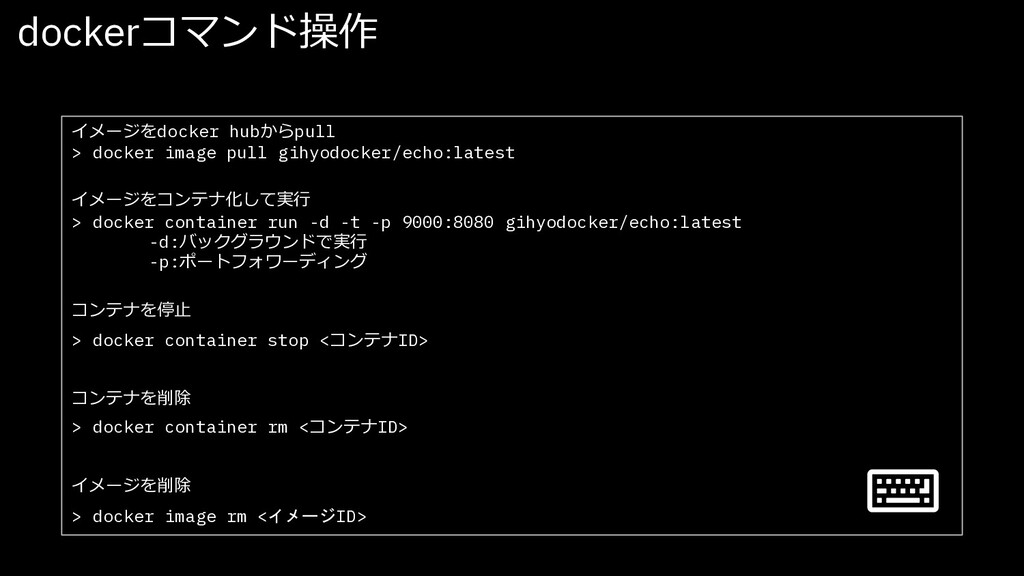

15. dockerコマンド操作 イメージをdocker hubからpull > docker image pull gihyodocker/echo:latest イメージをコンテナ化して実⾏ > docker container run -d -t -p 9000:8080 gihyodocker/echo:latest -d:バックグラウンドで実⾏ -p:ポートフォワーディング コンテナを停⽌ > docker container stop <コンテナID> コンテナを削除 > docker container rm <コンテナID> イメージを削除 > docker image rm <イメージID>
16. dockerコマンド集（主なもの） 概要 コマンド オプション イメージ取得 image pull {image}:{tag} イメージビルド image build {image}:{tag} イメージ⼀覧 image list タグの付与 image tag {image}:{tag} {image}:{新tag} イメージ削除 image rm {image id} コンテナ起動 container run {image}:{tag} -p {host port}:{container port} ポート公開 -d バックグラウンド起動 --rm 停⽌時にコンテナ削除 コンテナ⼀覧 ps -a 停⽌状態含む全てのコンテナを取得 コンテナ停⽌ container stop {container id} コンテナ削除 container rm {container id} コンテナ内でコマンド実⾏ container exec {container id} {command} -it インタラクティブに操作 ステータス確認 stats --no-stream ⼀回のみ表⽰
17. コンテナのポータビリティ 👉 アプリケーション稼働に必要な依存ファイルを パッケージングできる 👉 物理サーバーに固定されない → 同じアーキテクチャの環境であれば ポータビリティが存在する 「僕の環境では動いた」 問題が発⽣しない システム基盤 （クラウド） ホストOS システム基盤 （オンプレミス） ホストOS コン テナ エン ジン App1 Bin/Libs App2 Bin/Libs App3 Bin/Libs コン テナ エン ジン App3 Bin/Libs
18. 仮想マシン(VM)に⽐べてリソース効率がよい ポータビリティーが⾼い スケールアウトが容易 3段階のプロセスを使⽤することで、 よりアジャイルなDevOpsと継続的インテグレーション およびデリバリーが可能になる コンテナのまとめ
19. コンテナとコンテナオーケストレーションって︖ dockerだけじゃダメなの︖ 2. Kubernetes
20. https://youtu.be/zGXYRQ-8pU0 Kubernetesとは︖
21. コンテナーの運⽤実⾏と管理を⾏うオーケストレーションツール • コンテナーが⼤量になってくると管理しきれない部分をカバー • 複数のDockerホストの管理 • 死活監視 • スケジューリング • スケーリング • 障害時のリカバリー • アプリ実⾏に必要なインフラリソースを管理 • 永続的なストレージ • ネットワーク • クレデンシャル情報 etc… • 宣⾔的設定モデル • 「あるべき状態」を記述すると、それを実現し続けようとしてくれる • 障害時も⾃動で復旧作業を実施 Kubernetesの特徴
22. Kubernetesの代表的な機能 スケールアウト 負荷分散 バージョン管理 （ロールアウト） ネットワーク管理 永続ストレージ管理 死活監視 ⾃⼰復旧 CPU / Memory リソース管理
23. Kubernetesで覚えておきたい概念 Pod Kubernetes における最⼩の管理単位 - Podの中には １つ以上 の コンテナが含まれる - Pod単位でスケールイン・スケールアウトする - PodごとにIPアドレスがアサインされる Pod IP 10.1.206.34 10.1.206.128

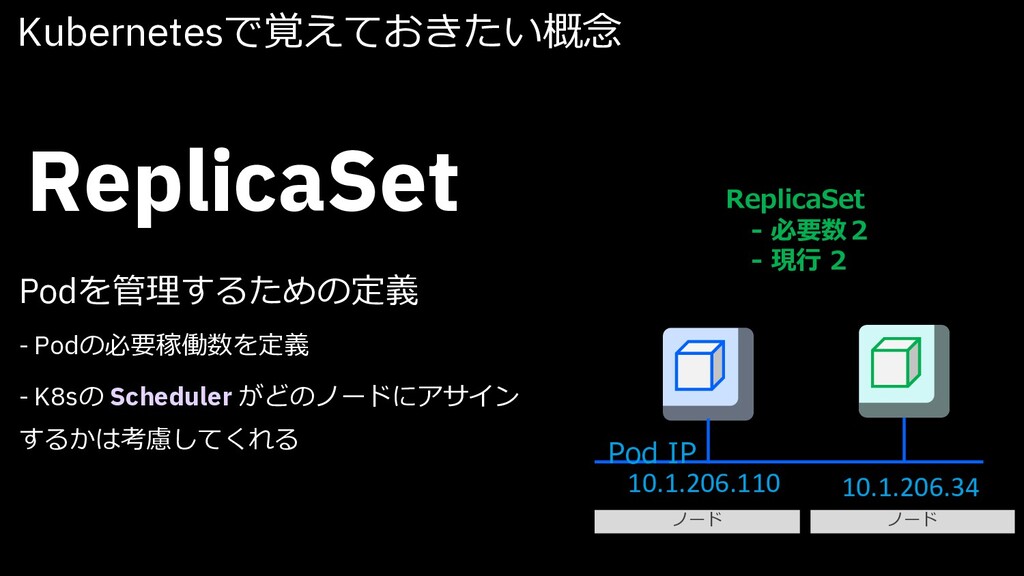

24. Kubernetesで覚えておきたい概念 ReplicaSet Podを管理するための定義 - Podの必要稼働数を定義 - K8sの Scheduler がどのノードにアサイン するかは考慮してくれる Pod IP 10.1.206.34 10.1.206.110 ノード ノード ReplicaSet - 必要数２ - 現⾏ 2
25. Kubernetesで覚えておきたい概念 Deployment ワークロード定義体 - Pod - ReplicaSet - ClusterIPs - NodePort - (Ingress) Pod IP 10.1.206.34 10.1.206.110 Cluster IP 10.0.0.142 169.56.42.73 Ingress IP Deployment
26. Kubernetesで覚えておきたい概念 Service Kubernetes外から TCP/IPでアク セスするための定義 - K8sクラスタ内で⼀意となるポートがアサイン される - K8sクラスタのどのノードからアクセスしても 当該サービスにルーティングされる - L4ロードバランサー Pod IP 10.1.206.34 10.1.206.110 ノード ノード 30010 30010
27. コンテナーのオーケストレーション・ツール 理想状態を宣⾔すると、その状態を維持しようとする 3つの主要コンポーネント 👉 Pod 👉 Deployment 👉 Service Kubernetesのまとめ PodはDeploymentによって作成され、管理されます。 Deploymentによって作成されたPodへのアクセスは、 Serviceを使⽤することで容易になります。
28. なぜKubernetesではなくOpenShiftを使うのか︖ そもそも2つの違いは︖ 3. OpenShift
29. https://youtu.be/KTN_QBuDplo OpenShiftとは︖
30. OpenShiftのしくみ OpenShift 4 Platform ⚓ 統合と⾃動化 ⚓ シームレスなKubernetesデプロイ ⚓ インストールの⾃動化 ⚓ １クリックでのプラットフォーム更新 ⚓ クラウドリソースのオートスケーリング
31. OpenShiftのしくみ 1. カタログからApacheを選んで、ウイザードに沿ってデプロイを指定します 2. OpenShiftは⾃動的にgithub上に格納されているテンプレート定義ファイル(json)を⼊⼿します 3. ⼊⼿したテンプレートの指定に沿って、Dockerhub上に公開されているApacheのコンテナイメージを pullします 4. ウイザードで指定された名前や環境などを加味してイメージをbuildのうえ、OpenShiftの内部レジスト リーにpushします 5. 引きつづき、OpenShiftはテンプレートの指⽰に沿ってイメージ・ストリームをpodにデプロイするよう K8s(のReplication Controller)に指⽰します 6. 最後にserviceやrouteを構成して外部ユーザーがアクセスできるようにします K8s イメージ・ストリーム ユーザー dockerHub Github等 内部レジストリー 利⽤ Build Deploy あなた integrated docker registry. コンテナイメージをビルドして実⾏(デプロイ)する、という点は Dockerの時と同じですね。ただしK8s基盤上で動かすことで コンテナの運⽤周りが⾶躍的に便利になってます。
32. Build Deploy K8s Runtime ソースや 構成情報 イメージ・ストリーム 利⽤ Build run/exec Docker Runtime ソースや 構成情報 内部レジストリー イメージ ユーザー Pull dockerHub Github等 内部レジストリー 利⽤ ← 素のKubernetesの守備範囲 → dockerとOpenShiftの処理の流れの対⽐
33. OpenShiftコマンド操作 OpenShiftへログイン > oc login -u <ユーザーID> -p <パスワード> プロジェクト新規作成 > oc new-project <プロジェクト名> アプリケーション作成 > oc new-app <コンテナイメージ> アプリケーションを公開 > oc expose svc/<アプリケーション名> アプリケーションを削除 > oc delete all -lapp=<アプリケーション名> プロジェクトを削除 > oc delete project <プロジェクト名> OpenShiftからログアウト > oc logout
34. OpenShiftコマンド集（主なもの） 概要 コマンド オプション ログイン oc login -u developer -p hoge ログイン oc login -u developer -p hoge プロジェクトの作成 oc new-project <project-name> プロジェクトの作成 oc new-project <project-name> アプリケーションの作成 oc new-app <app-name> アプリケーションの作成 oc new-app <app-name> サービスの公開 oc expose svc/<app-name> サービスの公開 oc expose svc/<app-name> ステータス表⽰ oc status ステータス表⽰ oc status オブジェクトの詳細表⽰ oc get all オブジェクトの詳細表⽰ oc get all デプロイメント構成(dc) の詳細表⽰ oc describe dc open-liberty デプロイメント構成(dc)の 詳細表⽰ oc describe dc open-liberty アプリケーション⼀式の 削除 oc delete all -lapp=<app-name> アプリケーション⼀式の削 除 oc delete all -lapp=<app-name> プロジェクトの削除 oc delete project <project-name> プロジェクトの削除 oc delete project <project-name> プロジェクトのリスト oc projects プロジェクトのリスト oc projects ログアウト oc logout ログアウト oc logout ログイン oc login -u developer -p hoge ログイン oc login -u developer -p hoge プロジェクトの作成 oc new-project <project-name> プロジェクトの作成 oc new-project <project-name>
35. https://youtu.be/cTPFwXsM2po KubernetesとOpenShiftの違い
36. OpenShiftは、Kubernetesとの互換性を維持しながら、CICD機能を強化、開発者に代わって、ビルド、 リポジトリ登録、デプロイを⾃動実⾏します。 KubernetesとOpenShiftの違い OPENSHIFT 機能拡張 OpenShift CICD利⽤ アプリケーション （コンテナ） Kubernetes アプリケーション （コンテナ） Ubuntu / CentOS… Linux Kubernetes アプリケーション （コンテナ） コンテナ ランタイム Kubernetesの標準機能 で構築したアプリケーション どちらでも 動作可能 RHEL / RHCOS コンテナ ランタイム
37. © 2019 IBM Corporation Projects vs. Products Production-Grade Open Source Project quarterly minor releases, no Long Term Support community support platform certification: (AKS, EKS, GKE, IKS) core framework / limited security platform or user responsible to integrate beyond core Production-Grade Open Source based Product quarterly releases, support for major release 3+ years enterprise support ecosystem certification: platform and app containers k8s core plus abstractions / dashboard / security opinions and integration of common features
38. Deploy: ソースコードからコンテナ作成とデプロイまでの⾃動化 Manage: Webコンソールとコマンドラインの両⽅から操作可能。 実⾏状態のメトリックス監視とログ分析も提供 運⽤: Ansible Playbookを使ってオートスケーリングが可能 Security: Project単位で簡単に管理可能 OpenShiftのまとめ
39. IBMが提供するOpenShiftの⼆つのスタイル
40. マネージドサービスのOpenShift ROKSは、業界をリードする商⽤コンテナ管理基 盤であるRed Hat OpenShiftのマネージド・サービ スです。ROKSを使うことで、お客様はOpenShift を⽤いたインフラの構築や維持、運⽤、および技 術習得の負担を減らし、ビジネス競争⼒の源泉と なるアプリケーションの開発と管理に専念できる ようになります。 Red Hat OpenShift on IBM Cloud (ROKS)
41. OpenShiftが動く環境ならどこでも使える オンプレミスからIBM Cloud、さらには他社のパブリッククラウドまで、OpenShiftが動く環境ならどこでも 使えるアプリケーション開発／実⾏基盤です。 IBM Cloud Paks
42. https://ibm.biz/oss2iws 4. ハンズオンワークショップ
43. 参加者の みなさまへ お願い 説明資料をもとに各⾃ハンズオンを進めて ください 進⾏中は原則ミュートでお願いします 質問はWebexのチャットからお願いします 感想、気づきは Twitter #IBMDojo で共有、 発信してください それでは、OpenShift Webアプリ公開 ハンズ オン、お楽しみください︕︕
44. アンケート 募集案内 アンケートのお願い Customer Success Manager 募集中 https://app.sli.do/event/dl1lv5xt (Event Code : #dojo0909pm)
