Transcript

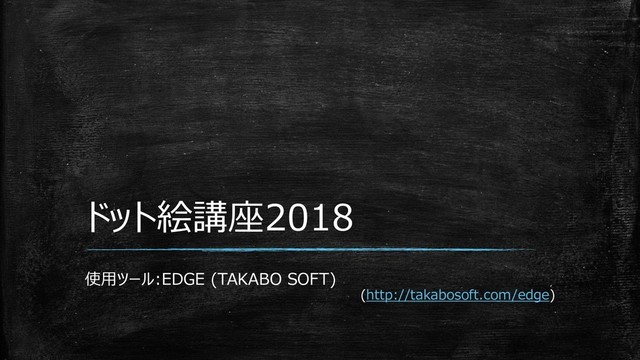

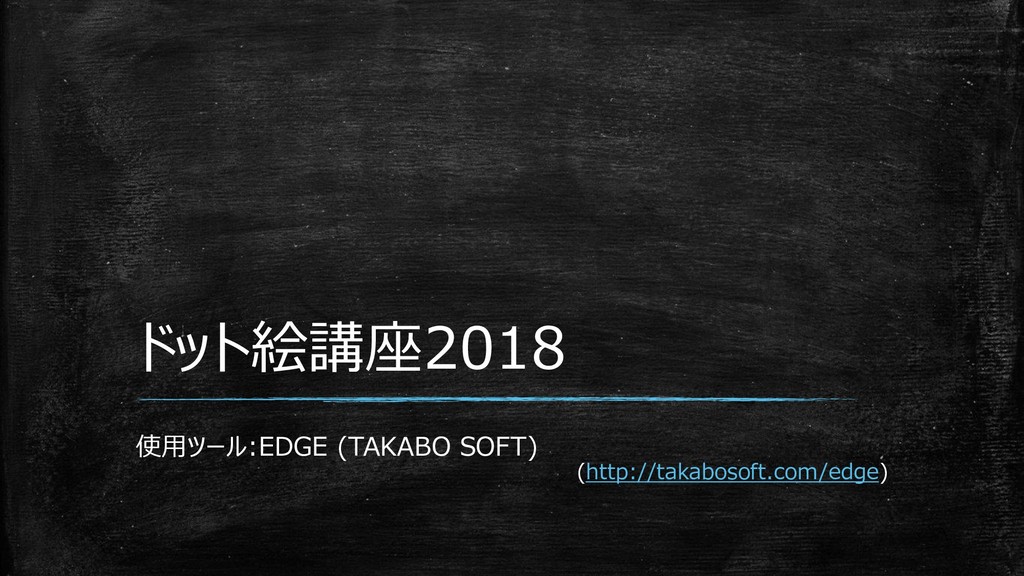

ドット絵講座2018 使用ツール:EDGE (TAKABO SOFT) (http://takabosoft.com/edge)
本日の予定 ▪ 自己紹介 ▪ ドット絵?? ▪ ドット絵ツールEDGEを使ってみよ~ ▪ GIFアニメを作ってみよ~ ▪
自由にちょっと作ってみよ~ ▪ 宣伝!!!!
自己紹介 おいなり ▪ 51代CG研 ドット絵班 ▪ 情報通信学科表現工学専攻(?) Twitter: @oinari_pic
ドット絵?? ▪ 簡単に言うと・・・ 小さなマス目に色を並べて表現してる絵 ▪ 昔の制約の大きいPC上でできるだけ頑張ってみようと発展した技法の1つ →色、サイズなどが限定されてる! 約3日 約5分
ドット絵ツールEDGEを使ってみよ~
1.ツールのインストール 1.1 ドット絵ツールEDGEのダウンロード 次のURL(http://takabosoft.com/edge)からダウンロードしてください 赤い枠内をクリック! Macの人は追記を見てね~
1.ツールのインストール 1.2 ダウンロードの確認 「ダウンロード」フォルダ内に「edge1.29b」フォルダがあるか確認 1.3 実行してみよう! 「edge.exe」をクリック!
2.準備 2.1 必要なウィンドウの準備 STEP1 EDGEを開くと左図のような 画面が出てきます
2.準備 2.1 必要なウィンドウの準備 STEP2 「表示」→ 「レイヤ管理ウィンドウ」 をクリックすると 黄枠の小さいウィンドウが 開きます
2.準備 2.2 新規作成 STEP1 「ファイル」→「新規作成」 をクリック
2.準備 2.2 新規作成 STEP2 (サイズ指定) 横幅:32 縦幅:32 (カラーパレット選択) カラーパレット:すべて黒(0,0,0) (背景色選択)
背景色:黒 としてください
2.準備 2.2 新規作成 STEP3 OKをクリックすると 左図のような画面が出ます (「EDGE1」というウィンドウ)
2.準備 2.3 パレットづくり(色の選択) STEP1 一番右上の黒いマスを クリックしてください
2.準備 2.3 パレットづくり(色の変更) STEP2 左下の赤、緑、青の所を 赤:255 緑:0 青:0 にしてください (打ち込むかバーをスライド)
2.準備 2.3 パレットづくり(グラデーションを作ろう1) STEP3 左図赤枠内の「領域の選択」というアイコンを クリックしてください (選択ツールに切り替わります)
2.準備 2.3 パレットづくり(グラデーションを作ろう2) STEP4 上一列をドラッグして選択してください
2.準備 2.3 パレットづくり(グラデーションを作ろう3) STEP5 「パレット」 →「グラデーションを作成」 を選ぶとグラデーションが・・・!
2.準備 2.3 パレットづくり STEP6 点線で囲まれた領域の上で左クリック →「選択範囲解除」 で点線の枠を消し、 矢印のアイコンをクリックします
3.ドットを打ってみよう 3.1 描画色と背景色 左クリックすると描画色、 右クリックで が選べます 左:描画色 右:背景色
3.ドットを打ってみよう 3.2 ウィンドウの拡大、縮小 STEP1 赤枠内の虫眼鏡マークが 押されていることを確認します
3.ドットを打ってみよう 3.2 ウィンドウの拡大、縮小 STEP2 赤枠のウィンドウの上で 左クリック→拡大 右クリック→縮小 するので、好みのサイズにします (左図は8倍)
3.ドットを打ってみよう 3.3 〇を作ってみよう STEP1 上のバーの 「〇」 をクリックします
3.ドットを打ってみよう 3.3 〇を作ってみよう STEP1 上のバーの 「〇」 をクリックします
3.ドットを打ってみよう 3.3 〇を作ってみよう STEP2 左図の赤枠のウィンドウ上で ドラッグして 適当な丸を作ります Tips 戻る:黄枠の「戻る」アイコン or
Ctrl + z etc… やり直し:黄枠横の「進む」アイコン or Ctrl + y etc…
4.保存しよう 4.1 EDGE形式での保存 STEP1 「ファイル」 →「名前を付けて保存」 をクリックします
4.保存しよう 4.1 EDGE形式での保存 STEP2 ファイル名:(自由に入力) ファイルの種類:EDGE形式 を選択して 「保存」を押します
5.PNGで出力しよう 5.1 PNGでの出力(背景透過しない) STEP1 「ファイル」 →「エクスポート」 →「PNG形式で保存」 をクリックします

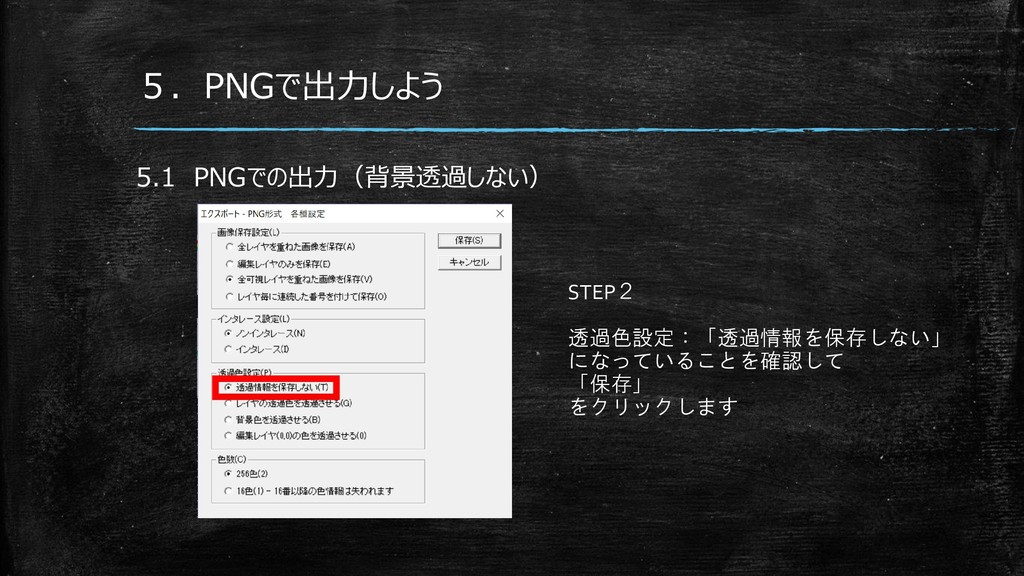

5.PNGで出力しよう 5.1 PNGでの出力(背景透過しない) STEP2 透過色設定:「透過情報を保存しない」 になっていることを確認して 「保存」 をクリックします
5.PNGで出力しよう 5.1 PNGでの出力(背景透過しない) STEP3 ファイル名:(自由に入力) ファイルの種類:PNG形式 を選択して 「保存」を押します

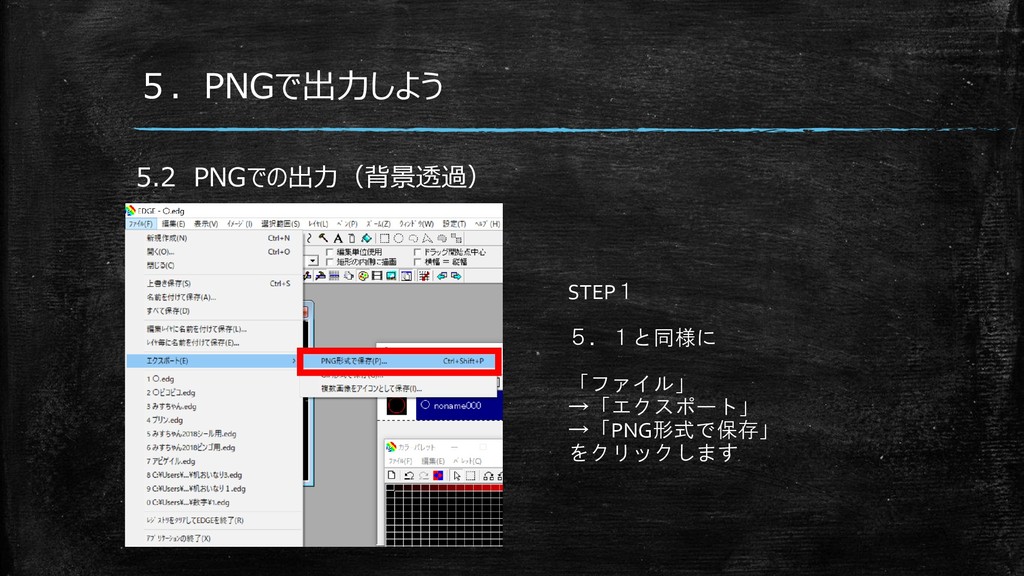

5.PNGで出力しよう 5.2 PNGでの出力(背景透過) STEP1 5.1と同様に 「ファイル」 →「エクスポート」 →「PNG形式で保存」 をクリックします
5.PNGで出力しよう 5.2 PNGでの出力(背景透過) STEP2 透過色設定:「背景色を透過させる」 になっていることを確認して 「保存」 をクリックします
5.PNGで出力しよう 5.2 PNGでの出力(背景透過) STEP3 5.1と同様に ファイル名:(自由に入力) ファイルの種類:PNG形式 を選択して 「保存」を押します
5.PNGで出力しよう 5.3 背景透過の重要性 透過してない 透過している
GIFアニメを作ってみよ~
1.差分を作ろう 1.1 コピー 赤枠のウィンドウをクリックして (アクティブにして) Ctrl + A で選択し Ctrl
+ C でコピー
1.差分を作ろう 1.2 貼り付け 「編集」 →「貼り付け」 →「新しいレイヤに貼り付け」 をクリック レイヤが増えた!
1.差分を作ろう 1.3 変形 STEP1 「イメージ」 →「拡大縮小」 をクリック
1.差分を作ろう 1.3 変形 STEP2 横幅:32 縦幅:26 倍率指定:1.00 と設定し、OKをクリック
1.差分を作ろう 1.3 変形 STEP3 左図のようにつぶれるので 十字キーの↓で移動します
1.差分を作ろう 1.4 2つ目 STEP1 Ctrl + D で選択解除 Ctrl +
A でもう一度選択 Ctrl + C でもう一度コピー 「編集」 →「貼り付け」 →「新しいレイヤに貼り付け」 をクリック
1.差分を作ろう 1.4 2つ目 STEP2 「イメージ」 →「拡大縮小」 をクリック 横幅:32 縦幅:26 倍率指定:1.00
と設定し、OKをクリック
1.差分を作ろう 1.4 2つ目 STEP3 1.3と同様に 十字キーの↓で移動します
1.差分を作ろう 1.5 それぞれのレイヤを滑らかにしよう 赤枠の鉛筆アイコンをクリックして 黒くなってしまったところを埋めます
2.アニメーションを作ろう 2.1 必要なウィンドウを出そう 「表示」 →「アニメーション」 →「アニメーションフレーム」 をクリック
2.アニメーションを作ろう 2.2 フレームを読み込もう STEP1 「フレーム」 →「取り込み開始」 をクリック
2.アニメーションを作ろう 2.2 フレームを読み込もう STEP2 赤枠のウィンドウ内で ドラッグ 勝手に右の方に追加されます

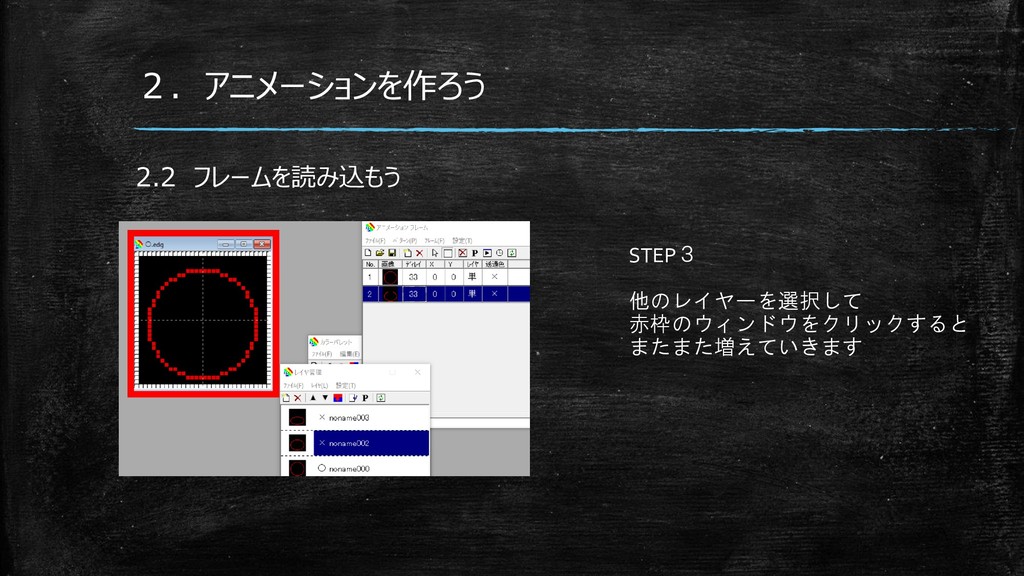

2.アニメーションを作ろう 2.2 フレームを読み込もう STEP3 他のレイヤーを選択して 赤枠のウィンドウをクリックすると またまた増えていきます
2.アニメーションを作ろう 2.2 フレームを読み込もう STEP4 順にクリックして ここまで増やします
2.アニメーションを作ろう 2.3 アニメーションを確認しよう 赤枠のアイコンをクリックして 黄枠のウィンドウを出します ▲のボタンで再生できます
2.アニメーションを作ろう 2.4 アニメーションを書きだそう STEP1 「ファイル」 →「動画をアニメーションGIF形式で保存」 をクリック
2.アニメーションを作ろう 2.4 アニメーションを書きだそう STEP2 保存をクリックします
2.アニメーションを作ろう 2.4 アニメーションを書きだそう STEP3 ファイル名:(自由に入力) ファイルの種類:GIF形式 を選択して 「保存」を押します
ではでは、自由に作ってみよ~
最後に宣伝 SUAN君企画 ファミコンなRPG企画です Twitter @MISWJP slackチャンネル #rpg2018 みなさんドット一緒に打ちましょ~~う!
ありがとうございました!
追記 1.Macでの使用方法 EasyWineを用いた記事(https://qiita.com/musaprg/items/e7d63603df96d31cf060) を参考に入れてください Aviutlについての記事ですが、同様にしてEDGEも動作するようです お手数おかけします・・・
追記 2.拡大の仕方 ドット絵は普通に拡大すると 輪郭がぼやけてしまいます 普通の とある方法

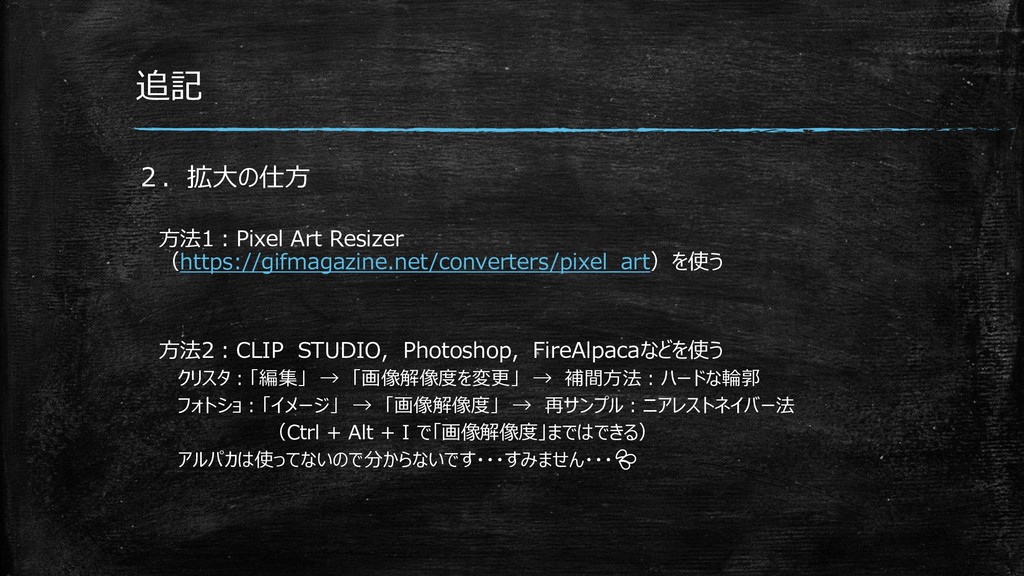

追記 2.拡大の仕方 方法1:Pixel Art Resizer (https://gifmagazine.net/converters/pixel_art)を使う 方法2:CLIP STUDIO, Photoshop, FireAlpacaなどを使う
クリスタ:「編集」 → 「画像解像度を変更」 → 補間方法:ハードな輪郭 フォトショ:「イメージ」 → 「画像解像度」 → 再サンプル:ニアレストネイバー法 (Ctrl + Alt + I で「画像解像度」まではできる) アルパカは使ってないので分からないです・・・すみません・・・
