1. TREINAMENTO DE CAPACITAÇÃO, MANUTENÇÃO E INSPEÇÃO DE MÁQUINAS E EQUIPAMENTOS NR-12 SEGURANÇA NO TRABALHO EM MÁQUINAS E EQUIPAMENTOS
2. Esse material foi desenvolvido pela Escola da Prevenção. Caso você tenha adquirido em nosso site, ótimo. Obrigado por apoiar nossa missão. Conheça mais produtos em nosso site www.escoladaprevencao.com Ajude as empresas brasileiras que se dedicam a produção de conteúdo na área de segurança do trabalho. Obrigado! Herbert Bento da Escola da Prevenção NR-12 Segurança no trabalho em máquinas e equipamentos – Anexo II; NR-10 Segurança em instalações e serviços em eletricidade. REQUISITOS LEGAIS 1 2
3. REQUISITOS NORMATIVOS ▪ NBR NM 272 – Segurança de máquinas – Proteções – Requisitos gerais para o projeto e construção de proteções fixas e móveis; ▪ NBR NM 273 – Segurança de máquinas – Dispositivos de intertravamento associados a proteções – Princípios para projeto e seleção; ▪ NBR 13759 – Segurança de máquinas – Equipamentos de parada de emergência – Aspectos funcionais – Princípios para projeto;

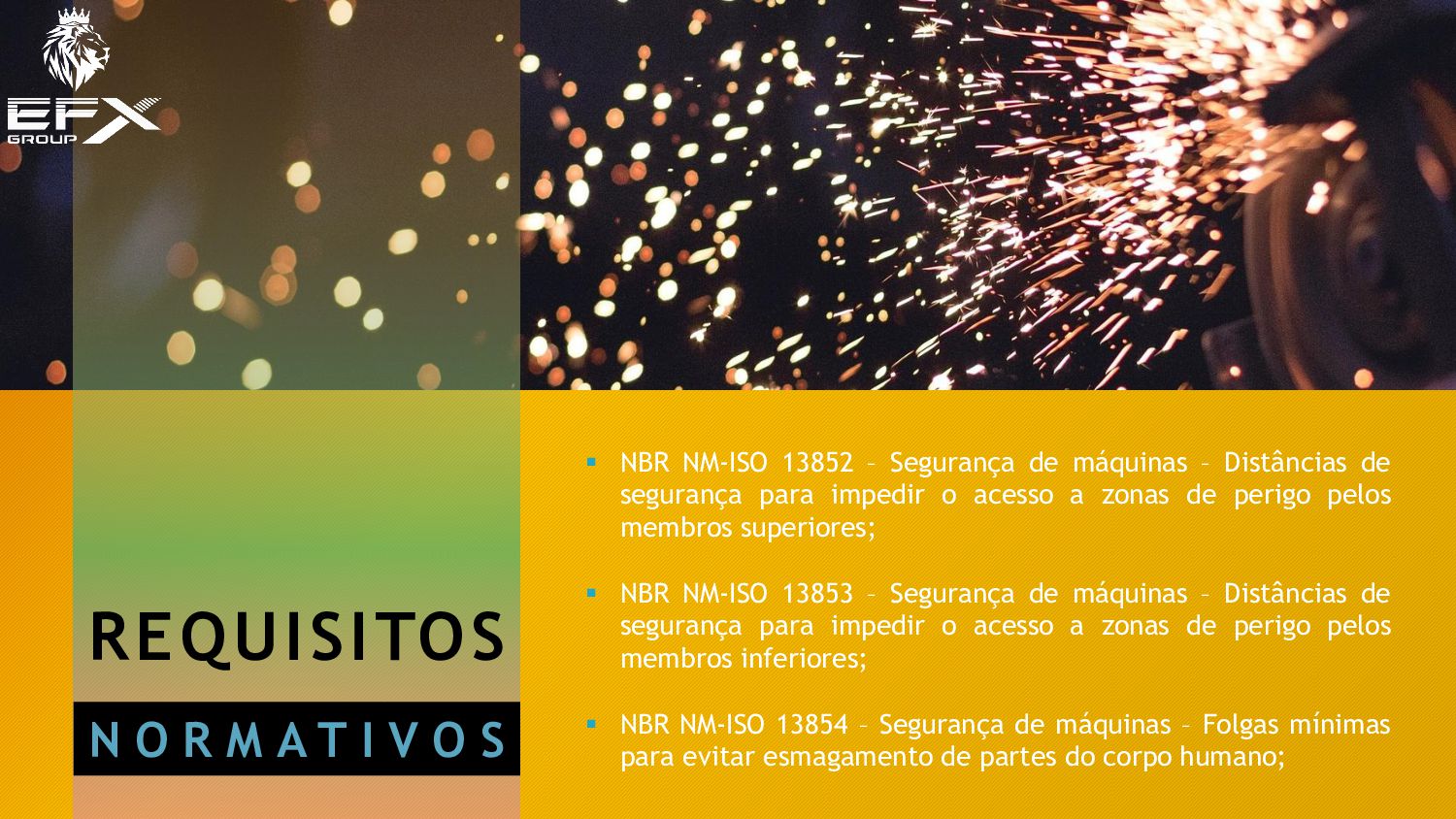

4. REQUISITOS N O R M A T I V O S ▪ NBR NM-ISO 13852 – Segurança de máquinas – Distâncias de segurança para impedir o acesso a zonas de perigo pelos membros superiores; ▪ NBR NM-ISO 13853 – Segurança de máquinas – Distâncias de segurança para impedir o acesso a zonas de perigo pelos membros inferiores; ▪ NBR NM-ISO 13854 – Segurança de máquinas – Folgas mínimas para evitar esmagamento de partes do corpo humano;
5. Esse material foi desenvolvido pela Escola da Prevenção. Caso você tenha adquirido em nosso site, ótimo. Obrigado por apoiar nossa missão. Conheça mais produtos em nosso site www.escoladaprevencao.com Ajude as empresas brasileiras que se dedicam a produção de conteúdo na área de segurança do trabalho. Obrigado! Herbert Bento da Escola da Prevenção REQUISITOS NORMATIVOS NBR ISO 12100:2013 - Segurança de máquinas - Princípios gerais de projeto - Apreciação e redução de riscos; NBR 14152 – Segurança de máquinas – Dispositivos de comando bimanuais – Aspectos funcionais e princípios para projeto; NBR 14153 – Segurança de máquinas – Partes de sistemas de comando relacionadas à segurança – Princípios gerais para projeto; NBR 14154 – Segurança de máquinas – Prevenção de partida inesperada;

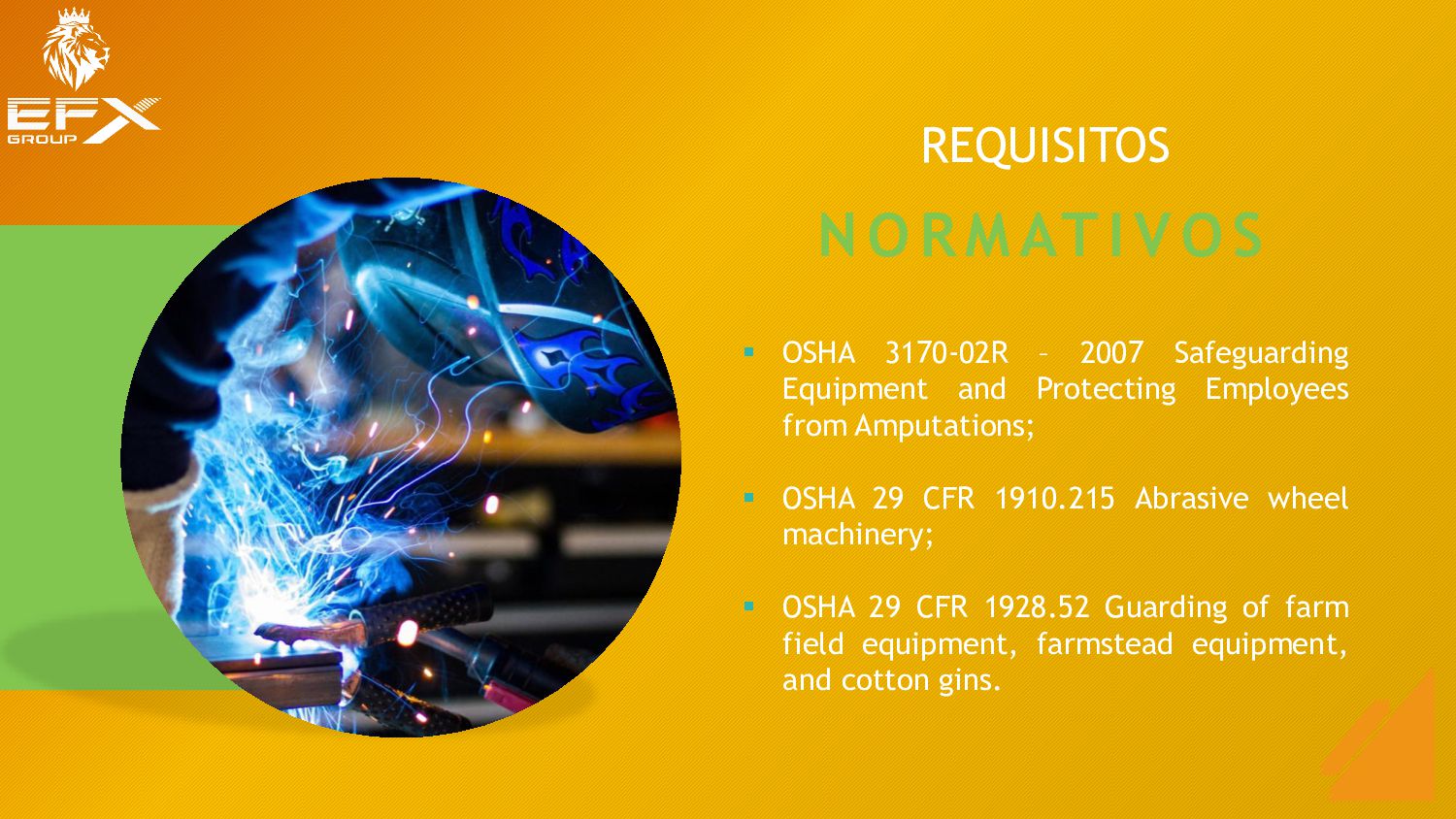

6. ▪ OSHA 3170-02R – 2007 Safeguarding Equipment and Protecting Employees from Amputations; ▪ OSHA 29 CFR 1910.215 Abrasive wheel machinery; ▪ OSHA 29 CFR 1928.52 Guarding of farm field equipment, farmstead equipment, and cotton gins. REQUISITOS N O R MAT I VO S

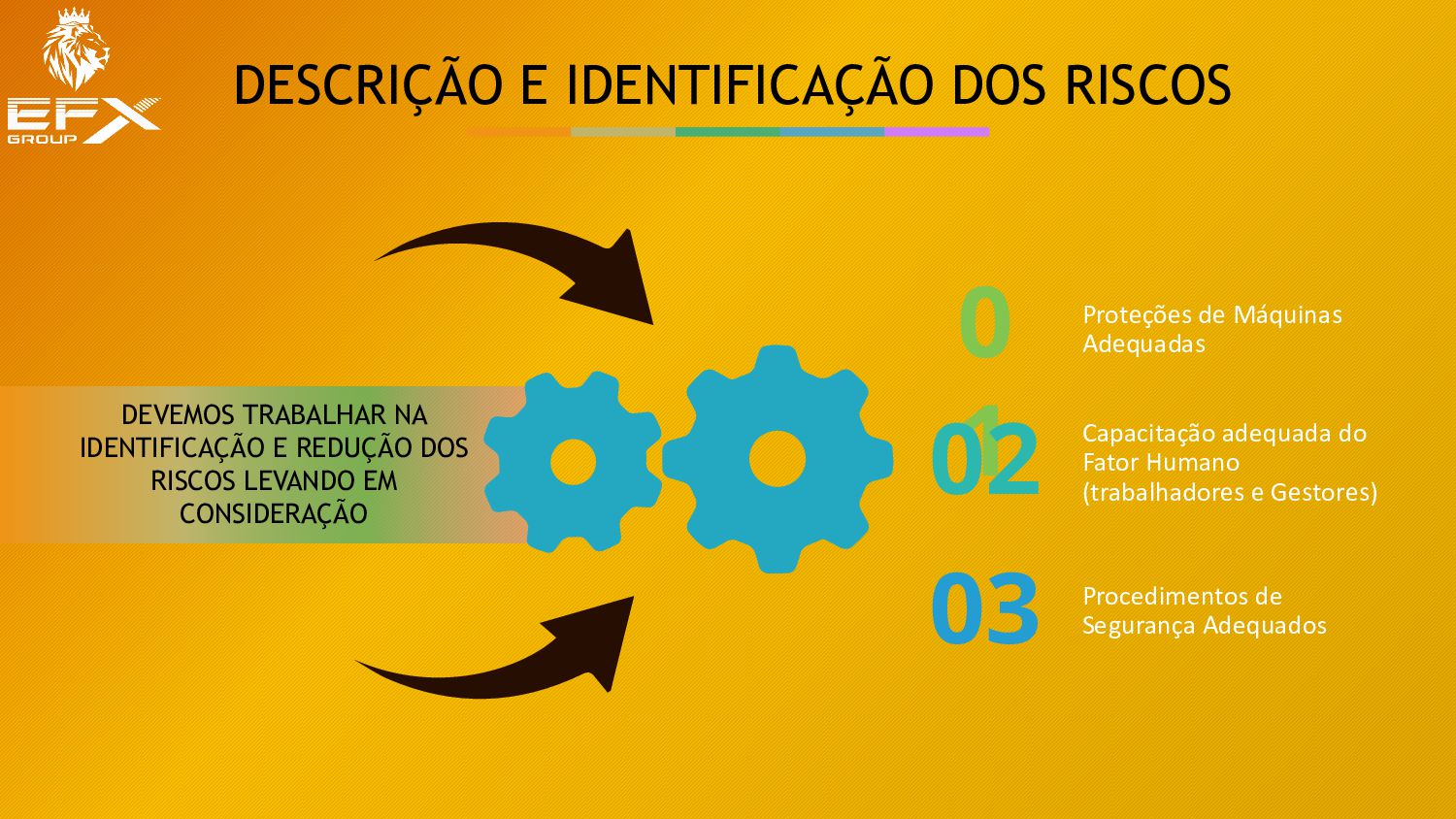

7. DESCRIÇÃO E IDENTIFICAÇÃO DOS RISCOS 0 1 02 Proteções de Máquinas Adequadas Capacitação adequada do Fator Humano (trabalhadores e Gestores) Procedimentos de Segurança Adequados 03 DEVEMOS TRABALHAR NA IDENTIFICAÇÃO E REDUÇÃO DOS RISCOS LEVANDO EM CONSIDERAÇÃO

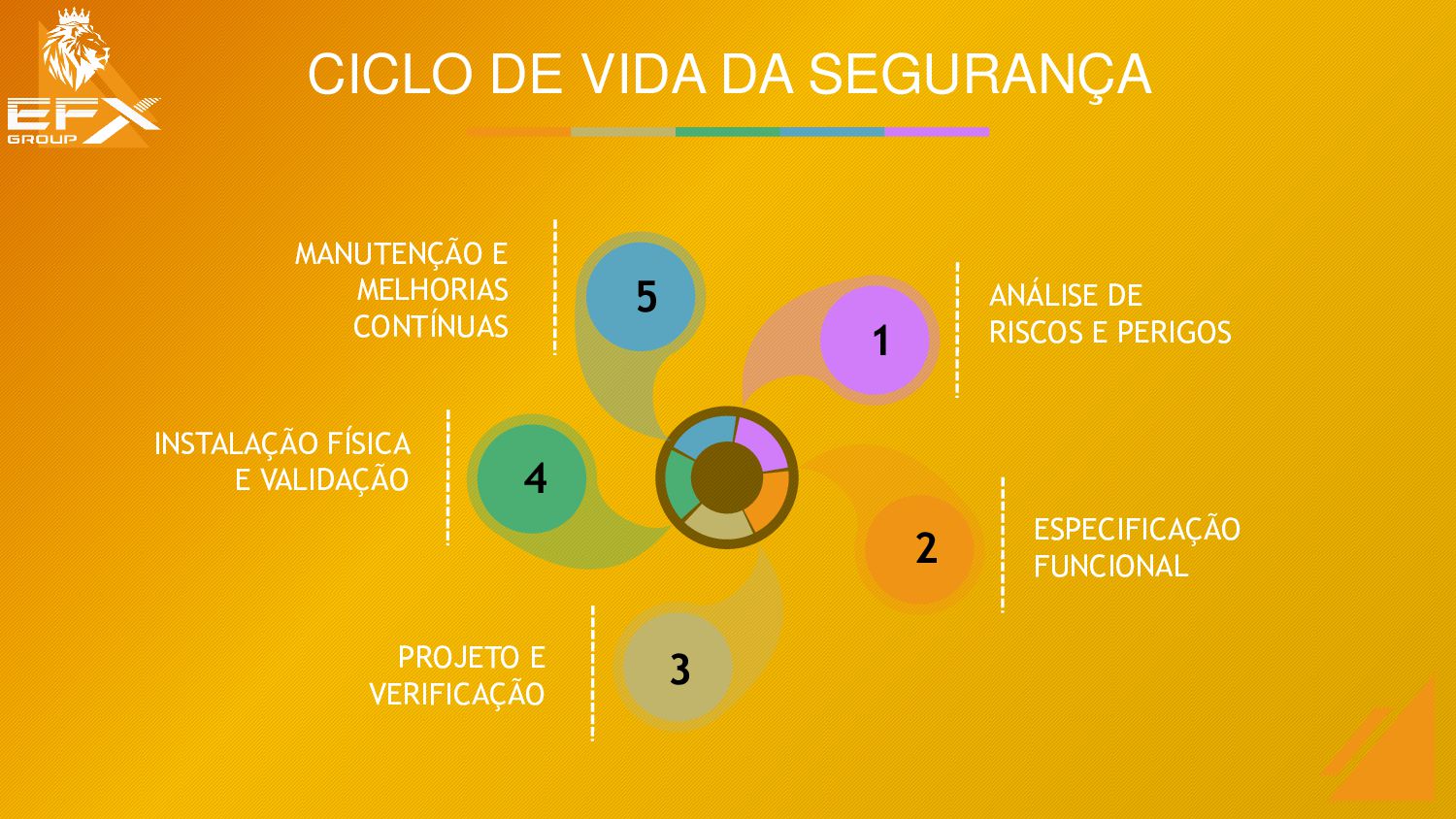

8. CICLO DE VIDA DA SEGURANÇA ANÁLISE DE RISCOS E PERIGOS ESPECIFICAÇÃO FUNCIONAL PROJETO E VERIFICAÇÃO INSTALAÇÃO FÍSICA E VALIDAÇÃO MANUTENÇÃO E MELHORIAS CONTÍNUAS 1 2 3 4 5

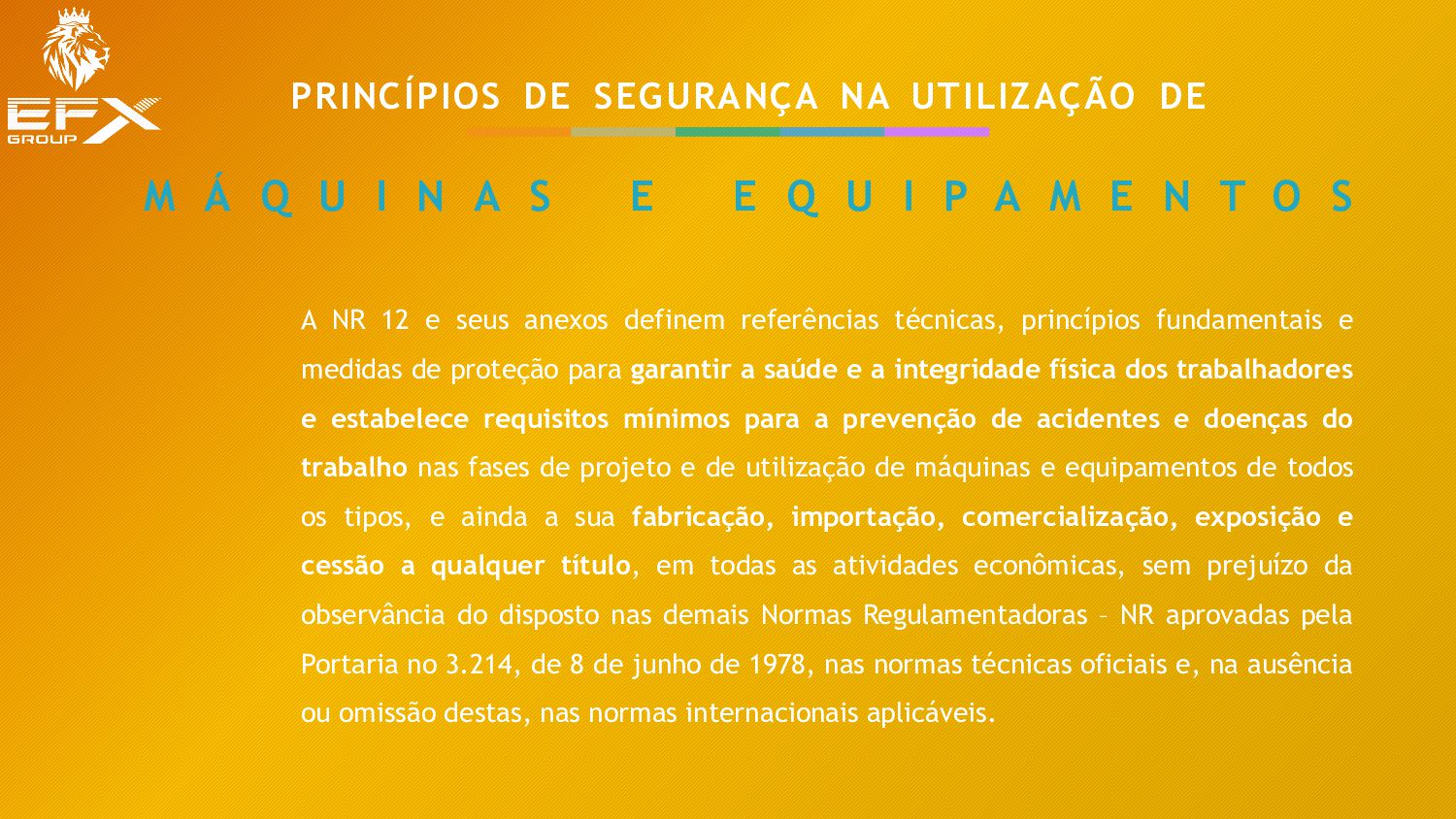

9. A NR 12 e seus anexos definem referências técnicas, princípios fundamentais e medidas de proteção para garantir a saúde e a integridade física dos trabalhadores e estabelece requisitos mínimos para a prevenção de acidentes e doenças do trabalho nas fases de projeto e de utilização de máquinas e equipamentos de todos os tipos, e ainda a sua fabricação, importação, comercialização, exposição e cessão a qualquer título, em todas as atividades econômicas, sem prejuízo da observância do disposto nas demais Normas Regulamentadoras – NR aprovadas pela Portaria no 3.214, de 8 de junho de 1978, nas normas técnicas oficiais e, na ausência ou omissão destas, nas normas internacionais aplicáveis. PRINCÍPIOS DE SEGURANÇA NA UTILIZAÇÃO DE M Á Q U I N A S E E Q U I P A M E N T O S
10. ▪ Medidas de proteção coletiva; ▪ Medidas administrativas ou de organização do trabalho; ▪ Medidas de proteção individual. PRINCÍPIOS DE SEGURANÇA NA UTILIZAÇÃO DE M Á Q U I N A S E E Q U I P A M E N T O S E conforme preconizado na NR 12, são consideradas medidas de proteção, a ser adotadas nessa ordem de prioridade:

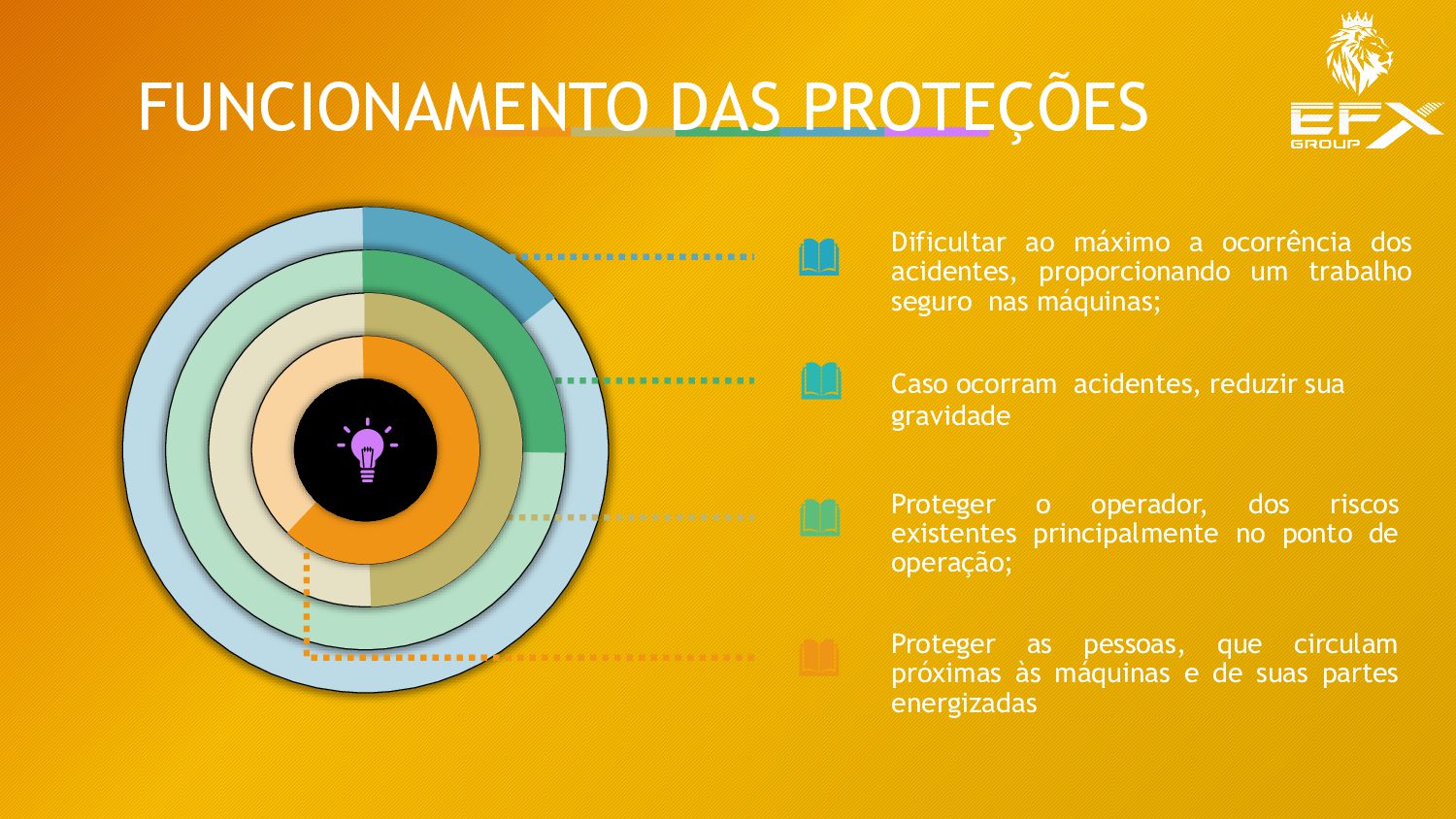

11. FUNCIONAMENTO DAS PROTEÇÕES Caso ocorram acidentes, reduzir sua gravidade Proteger o operador, dos riscos existentes principalmente no ponto de operação; Proteger as pessoas, que circulam próximas às máquinas e de suas partes energizadas Dificultar ao máximo a ocorrência dos acidentes, proporcionando um trabalho seguro nas máquinas;

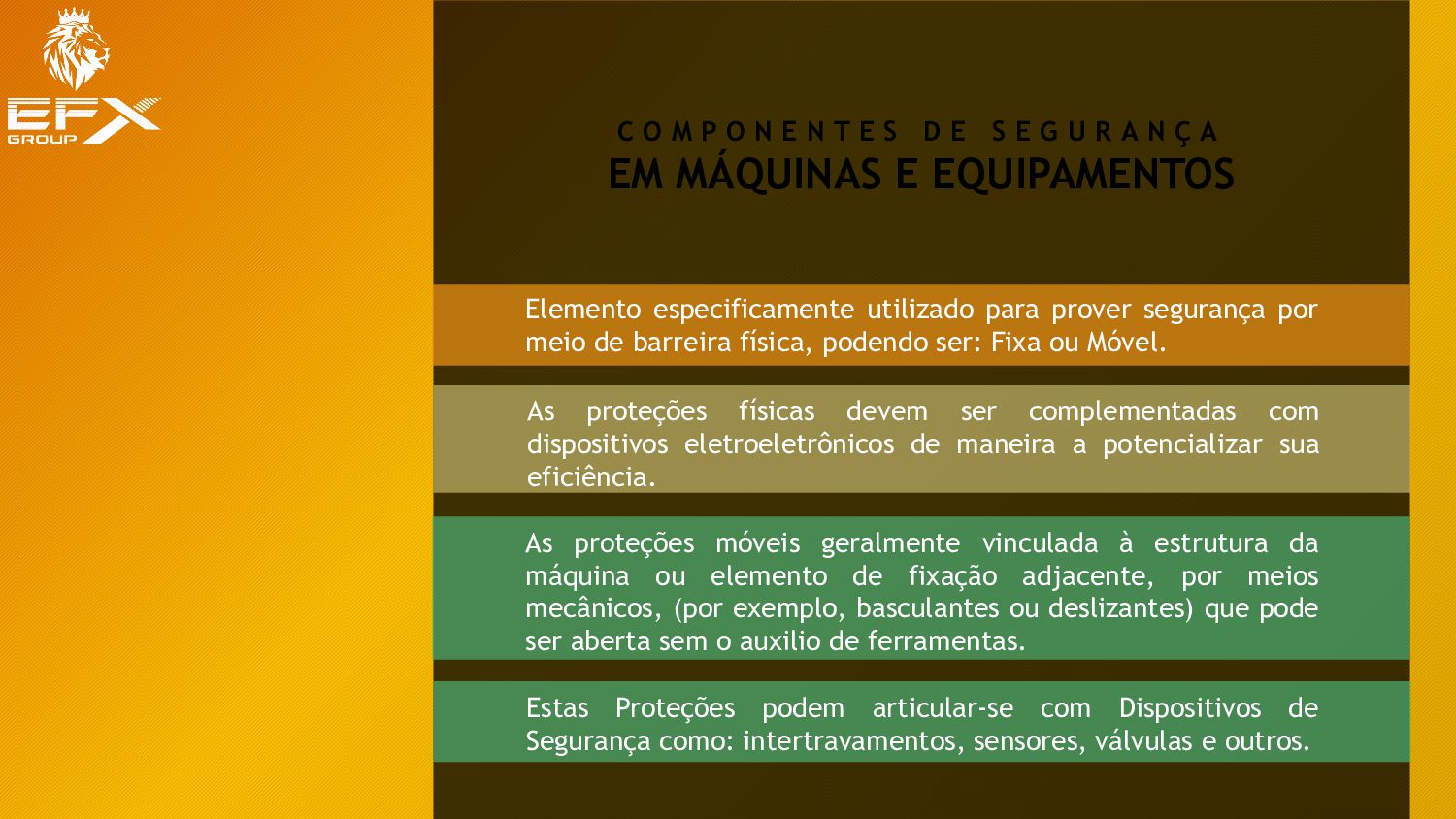

12. Elemento especificamente utilizado para prover segurança por meio de barreira física, podendo ser: Fixa ou Móvel. As proteções físicas devem ser complementadas com dispositivos eletroeletrônicos de maneira a potencializar sua eficiência. As proteções móveis geralmente vinculada à estrutura da máquina ou elemento de fixação adjacente, por meios mecânicos, (por exemplo, basculantes ou deslizantes) que pode ser aberta sem o auxilio de ferramentas. Estas Proteções podem articular-se com Dispositivos de Segurança como: intertravamentos, sensores, válvulas e outros. C O M P O N E N T E S D E S E G U R A N Ç A EM MÁQUINAS E EQUIPAMENTOS

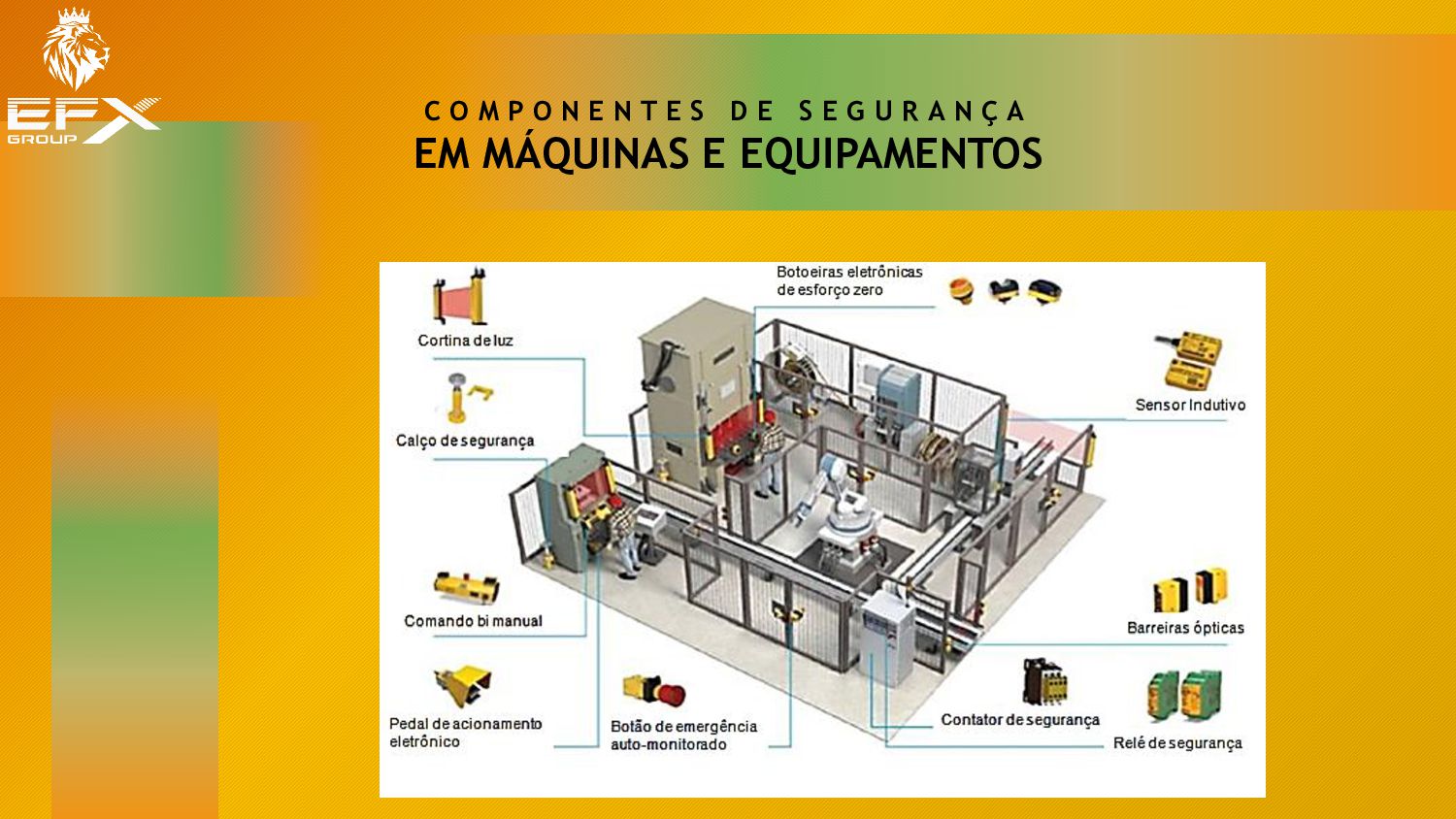

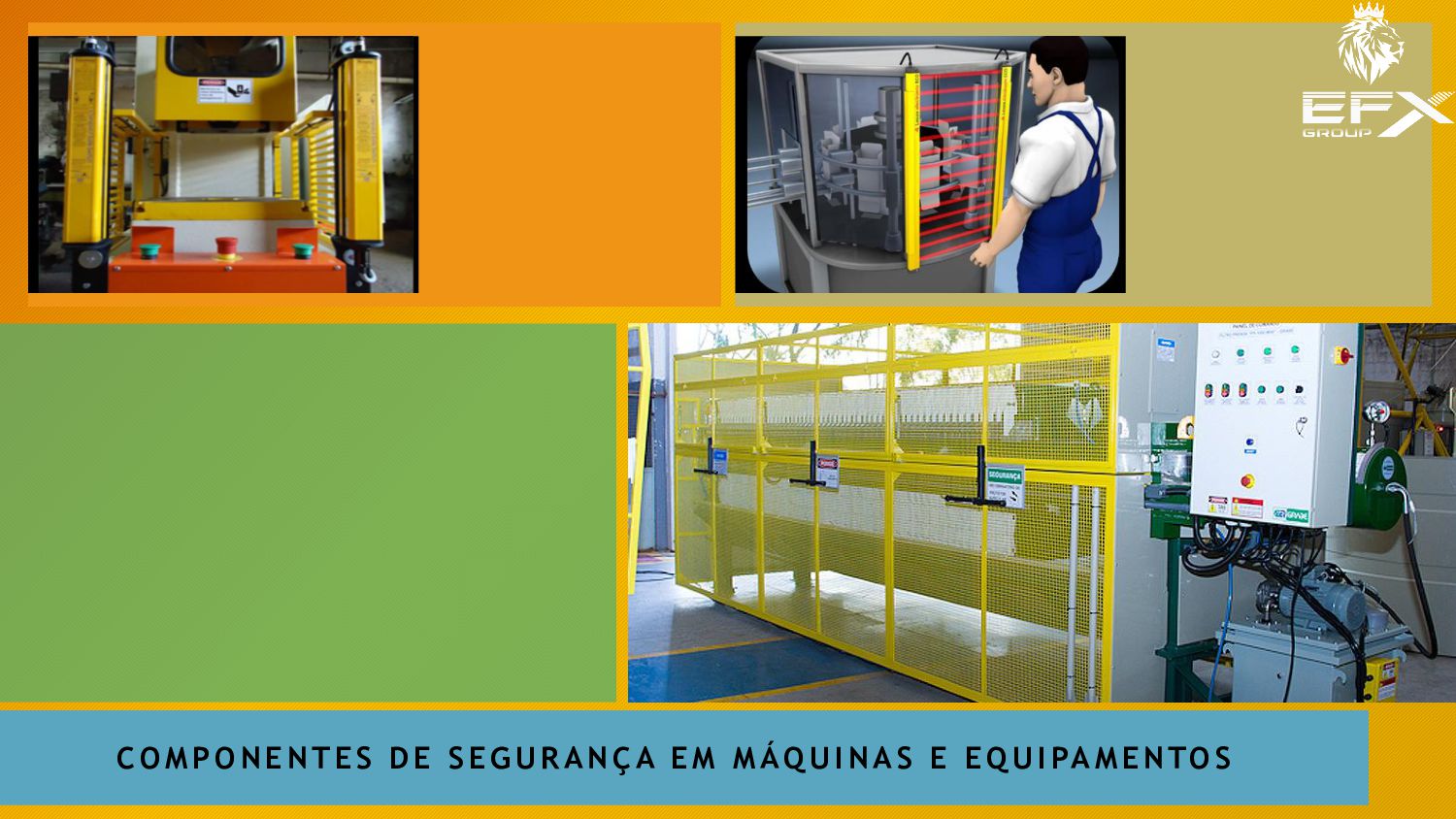

13. CO MPO NENTES DE S EG U RANÇA EM MÁQ U I NAS E EQ U I PAMENTO S
14. C O M P O N E N T E S D E S E G U R A N Ç A EM MÁQUINAS E EQUIPAMENTOS

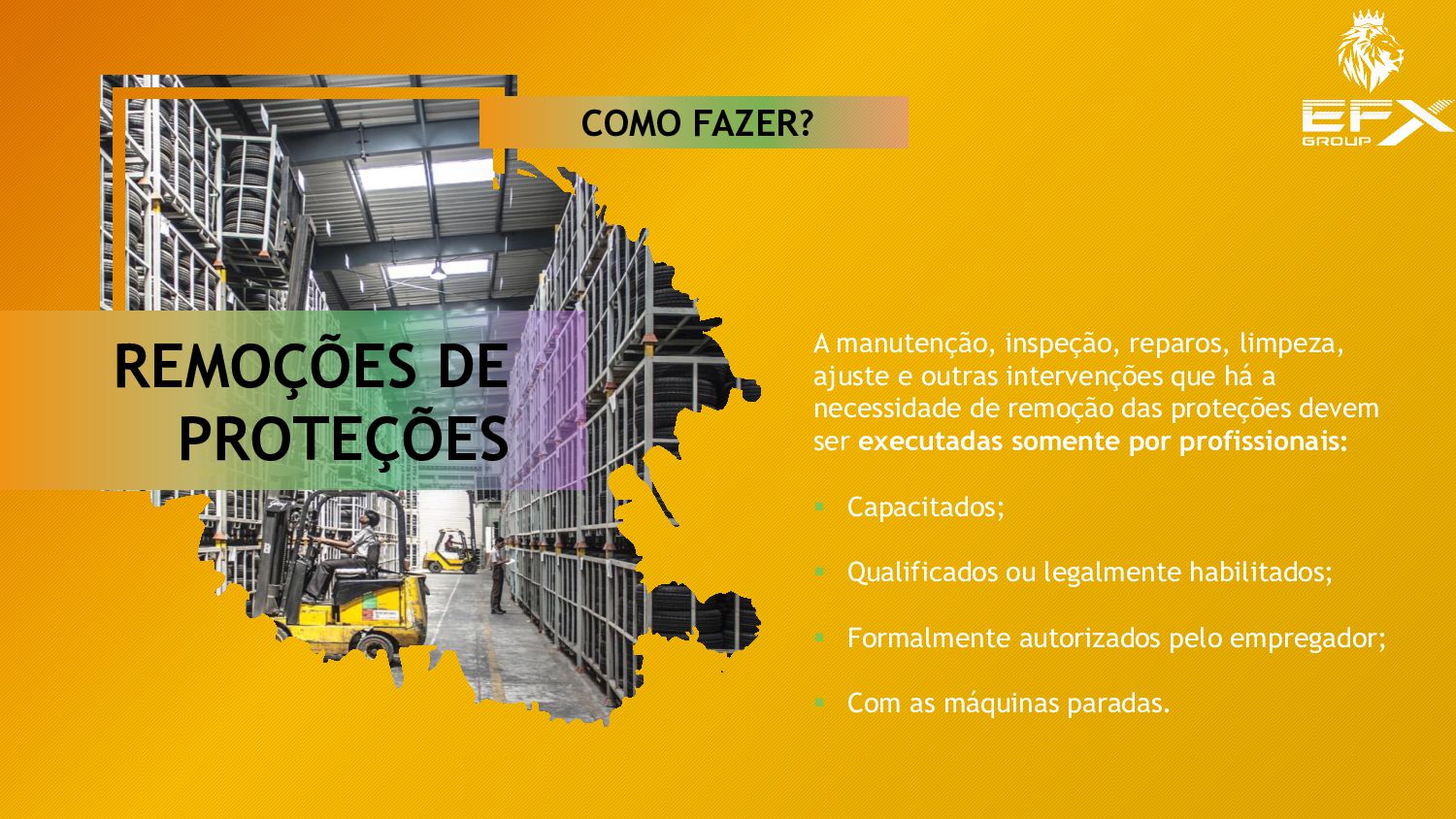

15. COMO FAZER? REMOÇÕES DE PROTEÇÕES A manutenção, inspeção, reparos, limpeza, ajuste e outras intervenções que há a necessidade de remoção das proteções devem ser executadas somente por profissionais: ▪ Capacitados; ▪ Qualificados ou legalmente habilitados; ▪ Formalmente autorizados pelo empregador; ▪ Com as máquinas paradas.

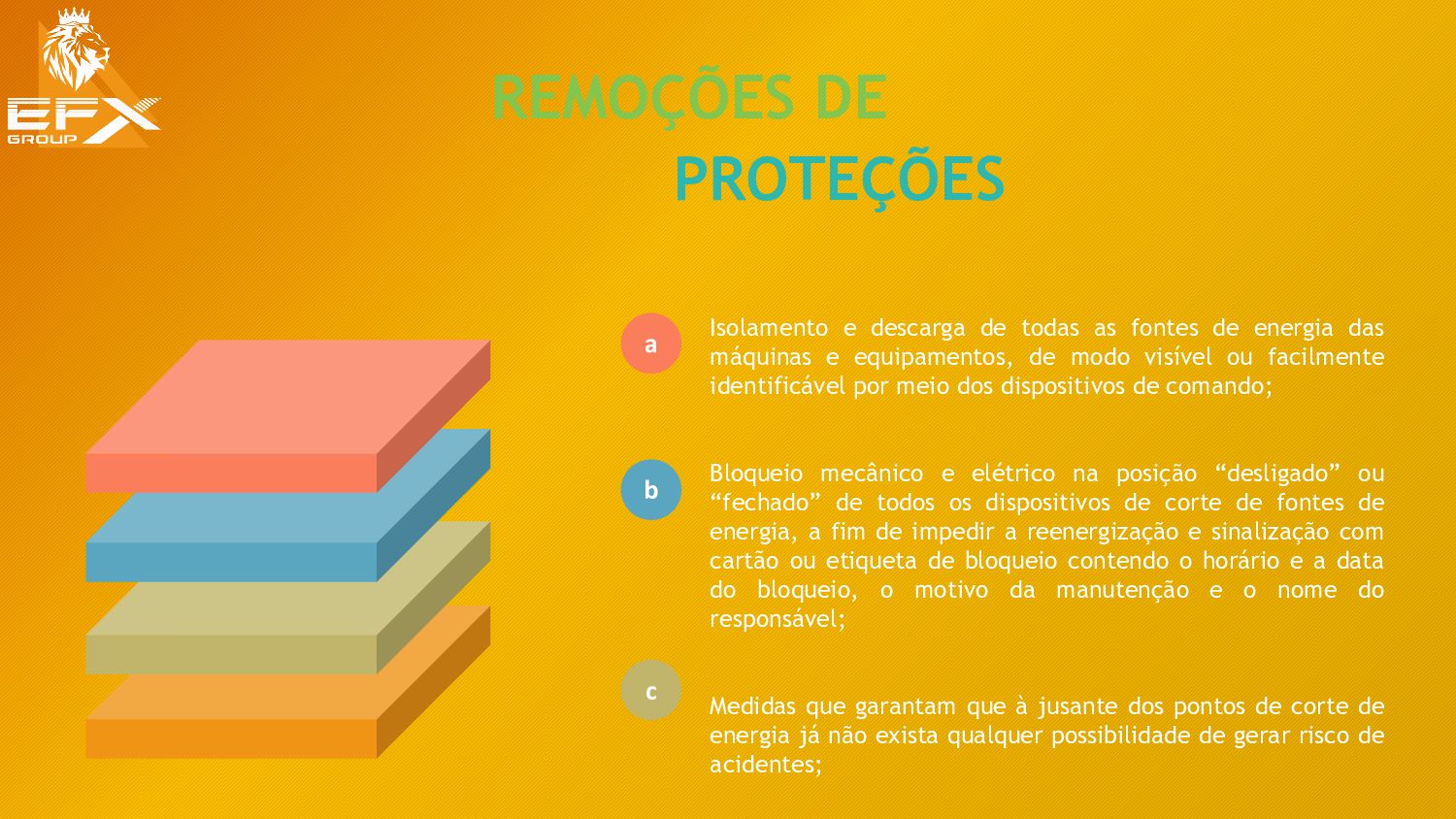

16. Isolamento e descarga de todas as fontes de energia das máquinas e equipamentos, de modo visível ou facilmente identificável por meio dos dispositivos de comando; Bloqueio mecânico e elétrico na posição “desligado” ou “fechado” de todos os dispositivos de corte de fontes de energia, a fim de impedir a reenergização e sinalização com cartão ou etiqueta de bloqueio contendo o horário e a data do bloqueio, o motivo da manutenção e o nome do responsável; Medidas que garantam que à jusante dos pontos de corte de energia já não exista qualquer possibilidade de gerar risco de acidentes; REMOÇÕES DE PROTEÇÕES a b c

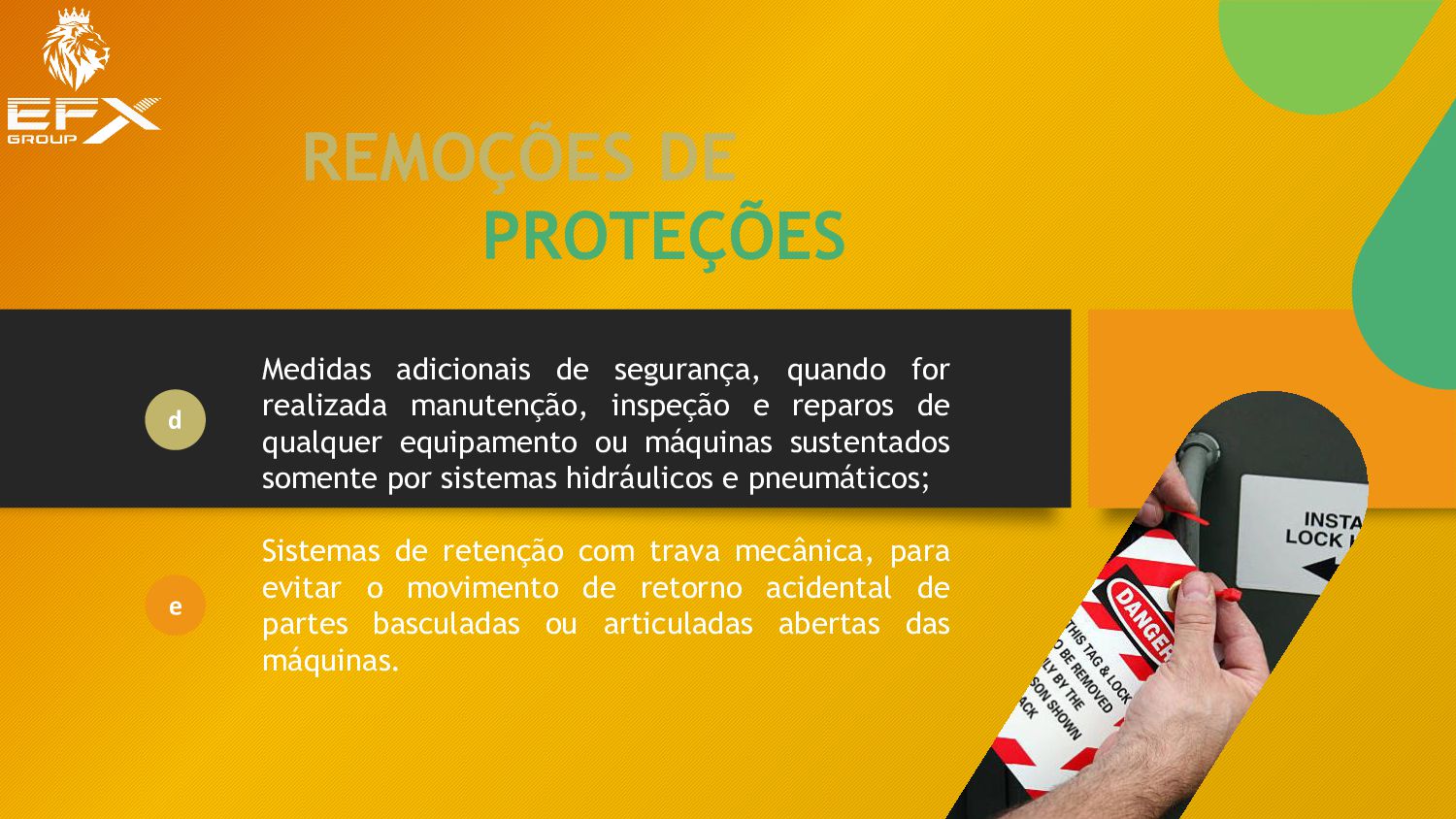

17. REMOÇÕES DE PROTEÇÕES Medidas adicionais de segurança, quando for realizada manutenção, inspeção e reparos de qualquer equipamento ou máquinas sustentados somente por sistemas hidráulicos e pneumáticos; Sistemas de retenção com trava mecânica, para evitar o movimento de retorno acidental de partes basculadas ou articuladas abertas das máquinas. e d

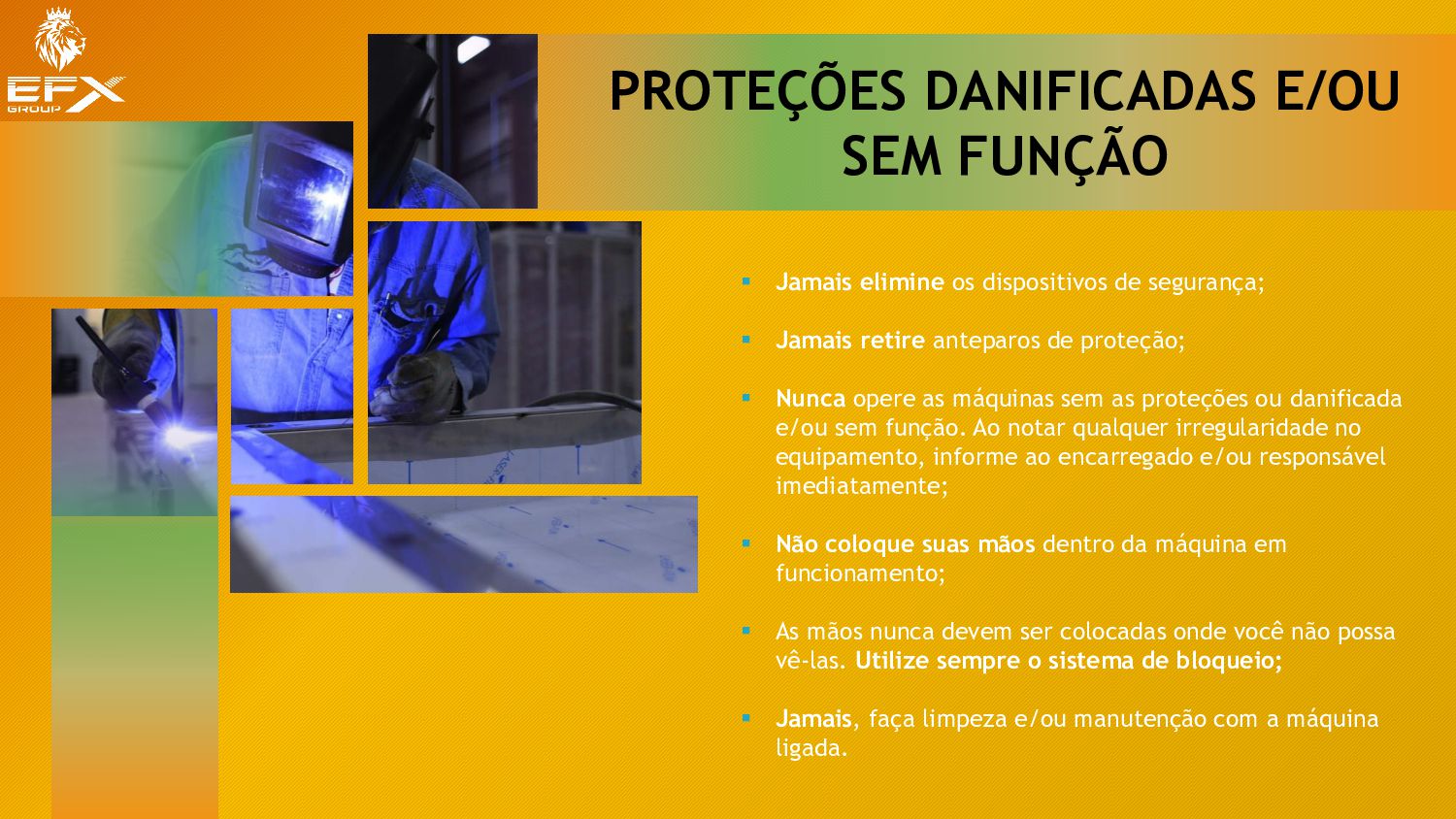

18. PROTEÇÕES DANIFICADAS E/OU SEM FUNÇÃO ▪ Jamais elimine os dispositivos de segurança; ▪ Jamais retire anteparos de proteção; ▪ Nunca opere as máquinas sem as proteções ou danificada e/ou sem função. Ao notar qualquer irregularidade no equipamento, informe ao encarregado e/ou responsável imediatamente; ▪ Não coloque suas mãos dentro da máquina em funcionamento; ▪ As mãos nunca devem ser colocadas onde você não possa vê-las. Utilize sempre o sistema de bloqueio; ▪ Jamais, faça limpeza e/ou manutenção com a máquina ligada.
19. As máquinas devem possuir: ▪ Aterramento, sendo proibidas nas máquinas e equipamentos a utilização de chave geral como dispositivo de partida e parada; ▪ Utilização de chaves tipo faca nos circuitos elétricos; ▪ Existência de partes energizadas expostas de circuitos que utilizam energia elétrica. Os condutores devem ser construídos de material que não propaguem fogo e não tóxico em caso de aquecimento. SEGURANÇA PARA RISCOS M E C Â N I C O S , E L É T R I C O S E O U T R O S

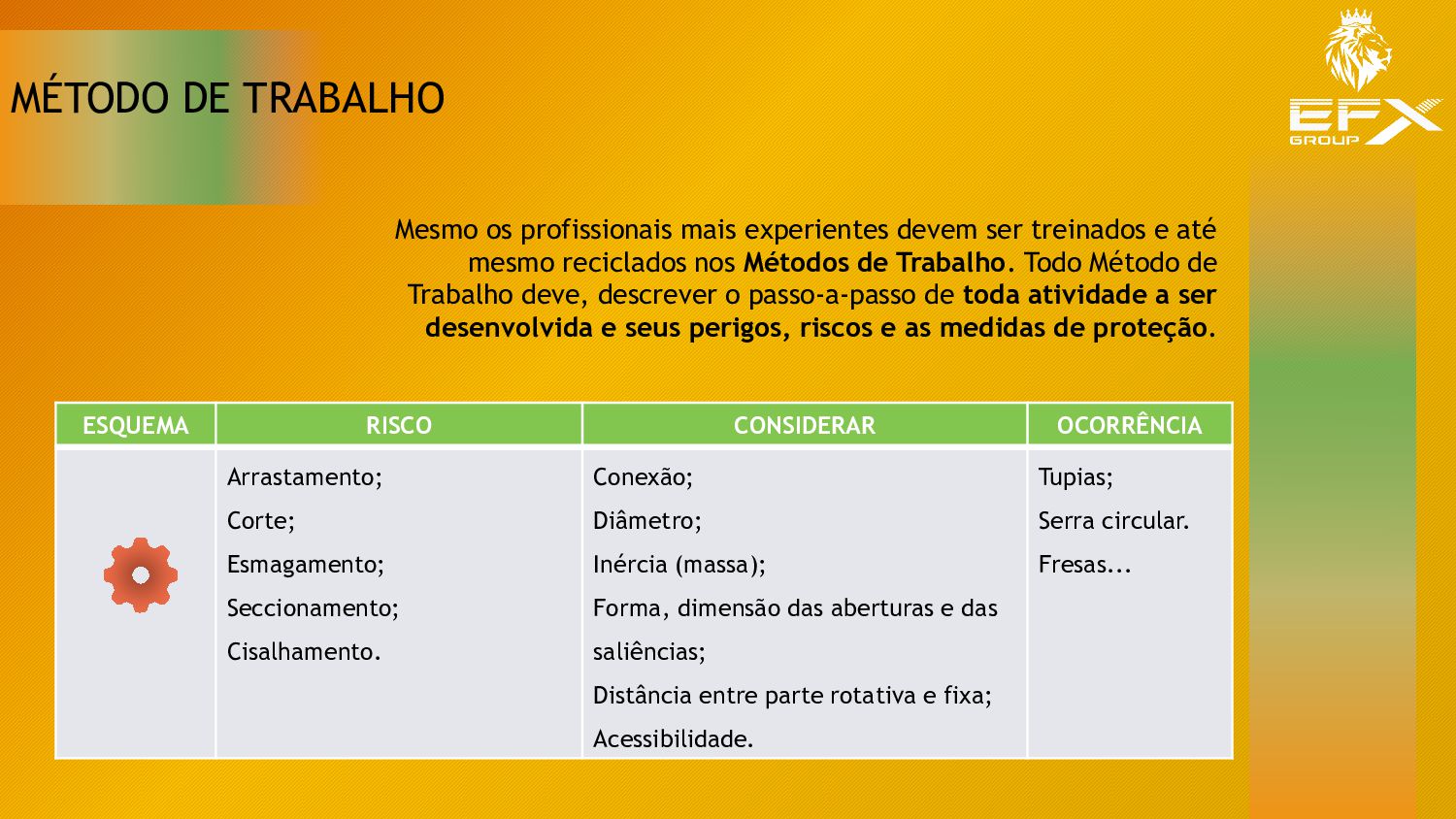

20. MÉTODO DE TRABALHO ESQUEMA RISCO CONSIDERAR OCORRÊNCIA Arrastamento; Corte; Esmagamento; Seccionamento; Cisalhamento. Conexão; Diâmetro; Inércia (massa); Forma, dimensão das aberturas e das saliências; Distância entre parte rotativa e fixa; Acessibilidade. Tupias; Serra circular. Fresas... Mesmo os profissionais mais experientes devem ser treinados e até mesmo reciclados nos Métodos de Trabalho. Todo Método de Trabalho deve, descrever o passo-a-passo de toda atividade a ser desenvolvida e seus perigos, riscos e as medidas de proteção.
21. PERMISSÃO DE T R AB ALH O Deve-se observar a necessidade de emissão de PT em máquina/equipamento/sistema onde haja mais de uma energia perigosa, detalhando as etapas de controle das fontes de energia na AEP (Análise de Energia Perigosa).

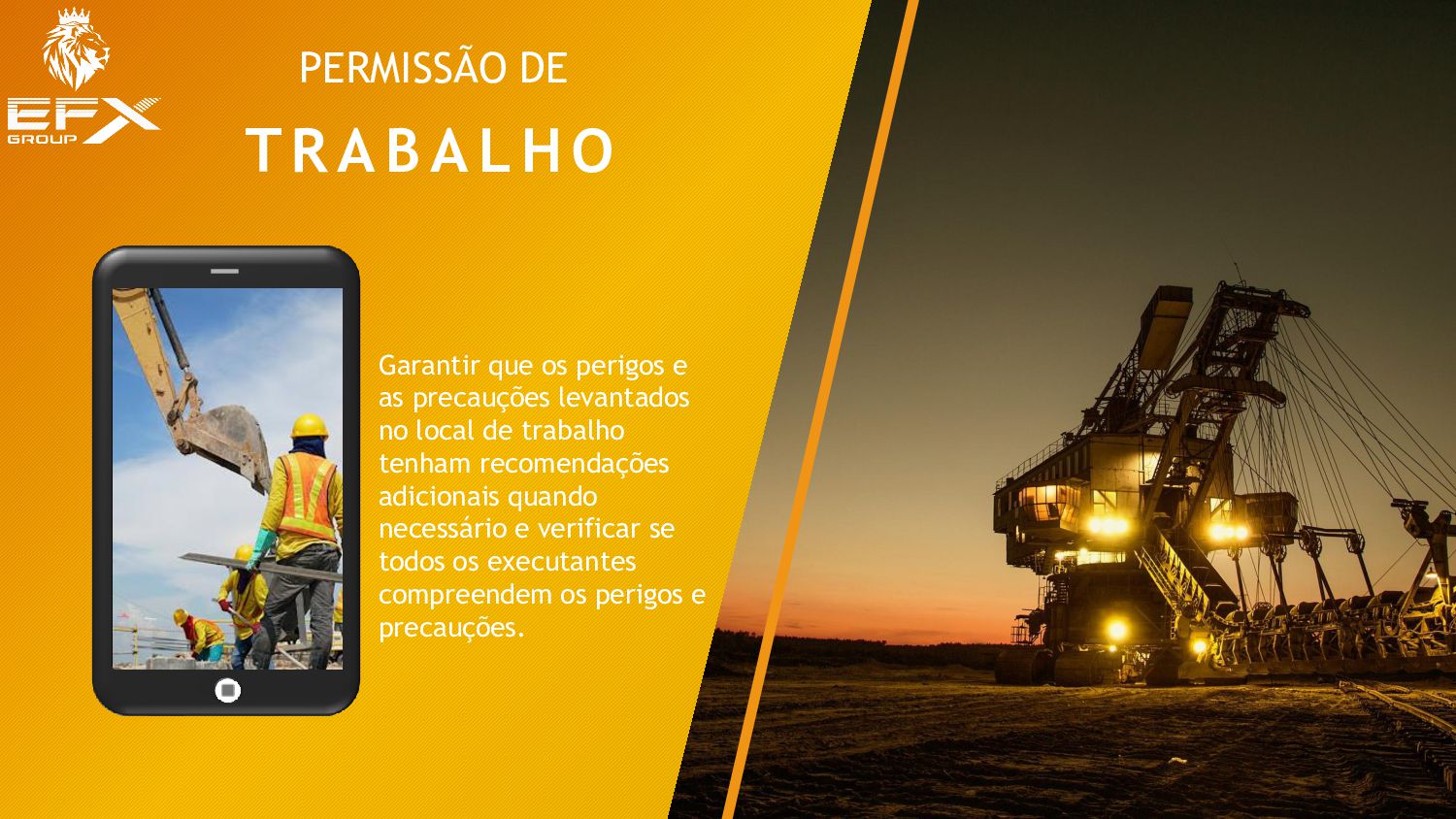

22. Your Picture Here Portfolio Presentation Garantir que os perigos e as precauções levantados no local de trabalho tenham recomendações adicionais quando necessário e verificar se todos os executantes compreendem os perigos e precauções. PERMISSÃO DE T R AB ALH O
23. MANUTENÇÃO LOCK-OUT TAG-OUT Eventualmente pode estar com todo o corpo dentro da máquina, assim ele deve possuir total controle sobre as fontes de energia como elétrica, fluidos hidráulicos, ar comprimido, que podem gerar movimento mecânico inesperado. A manutenção expõe, o profissional a riscos que não são de rotina.

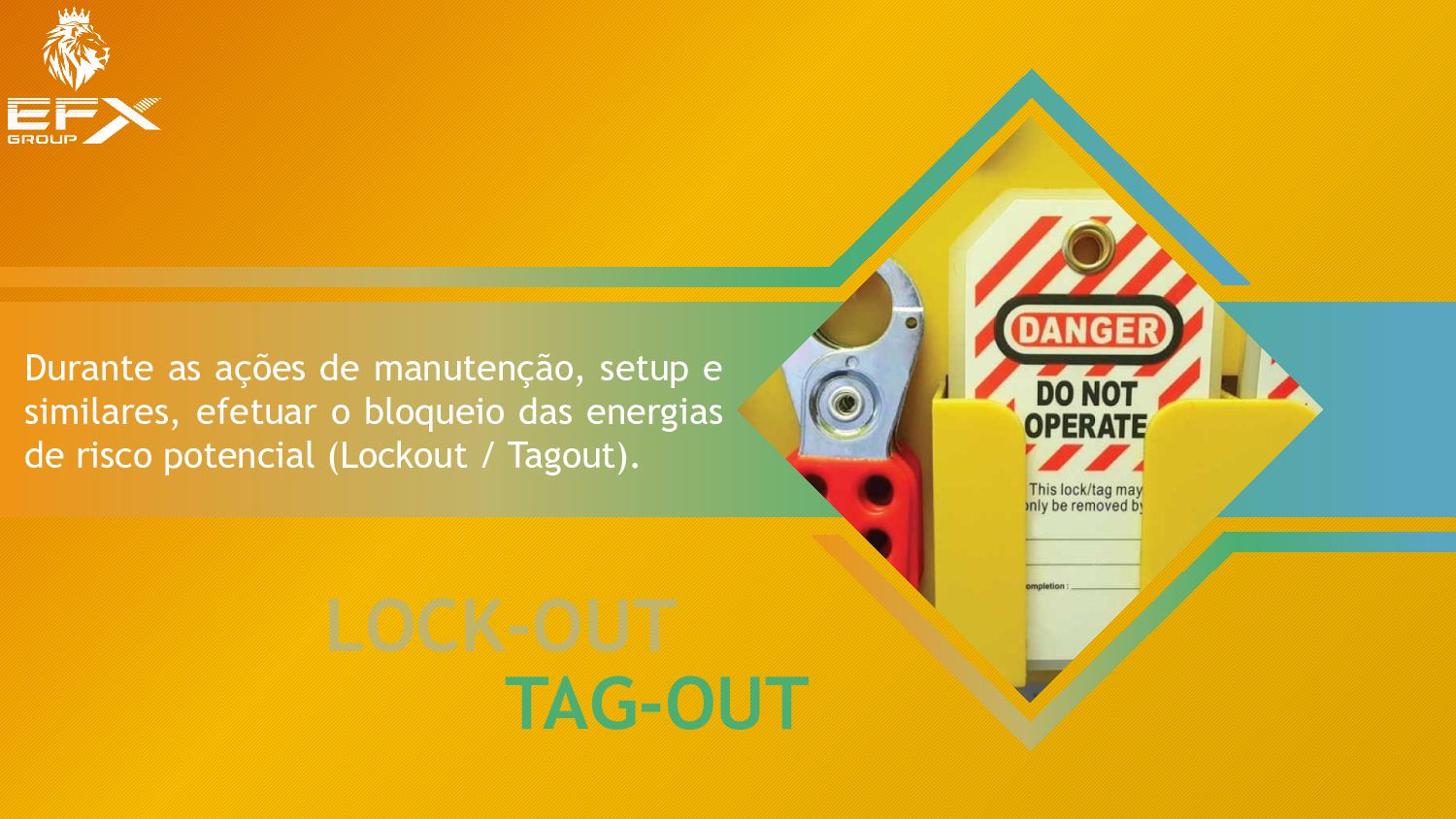

24. LOCK-OUT TAG-OUT Durante as ações de manutenção, setup e similares, efetuar o bloqueio das energias de risco potencial (Lockout / Tagout).

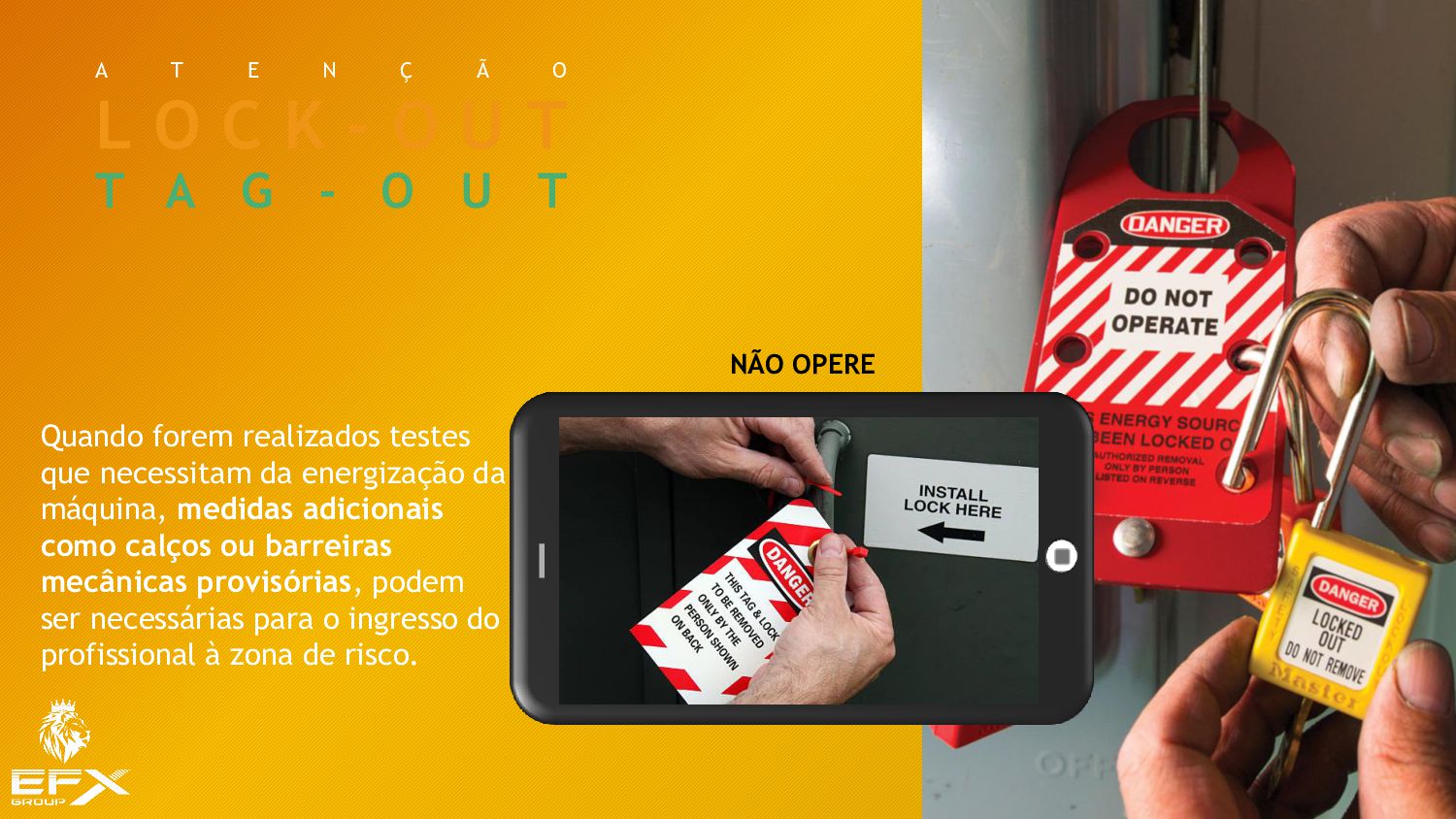

25. L O C K - O U T T A G - O U T A T E N Ç Ã O NÃO OPERE Quando forem realizados testes que necessitam da energização da máquina, medidas adicionais como calços ou barreiras mecânicas provisórias, podem ser necessárias para o ingresso do profissional à zona de risco.

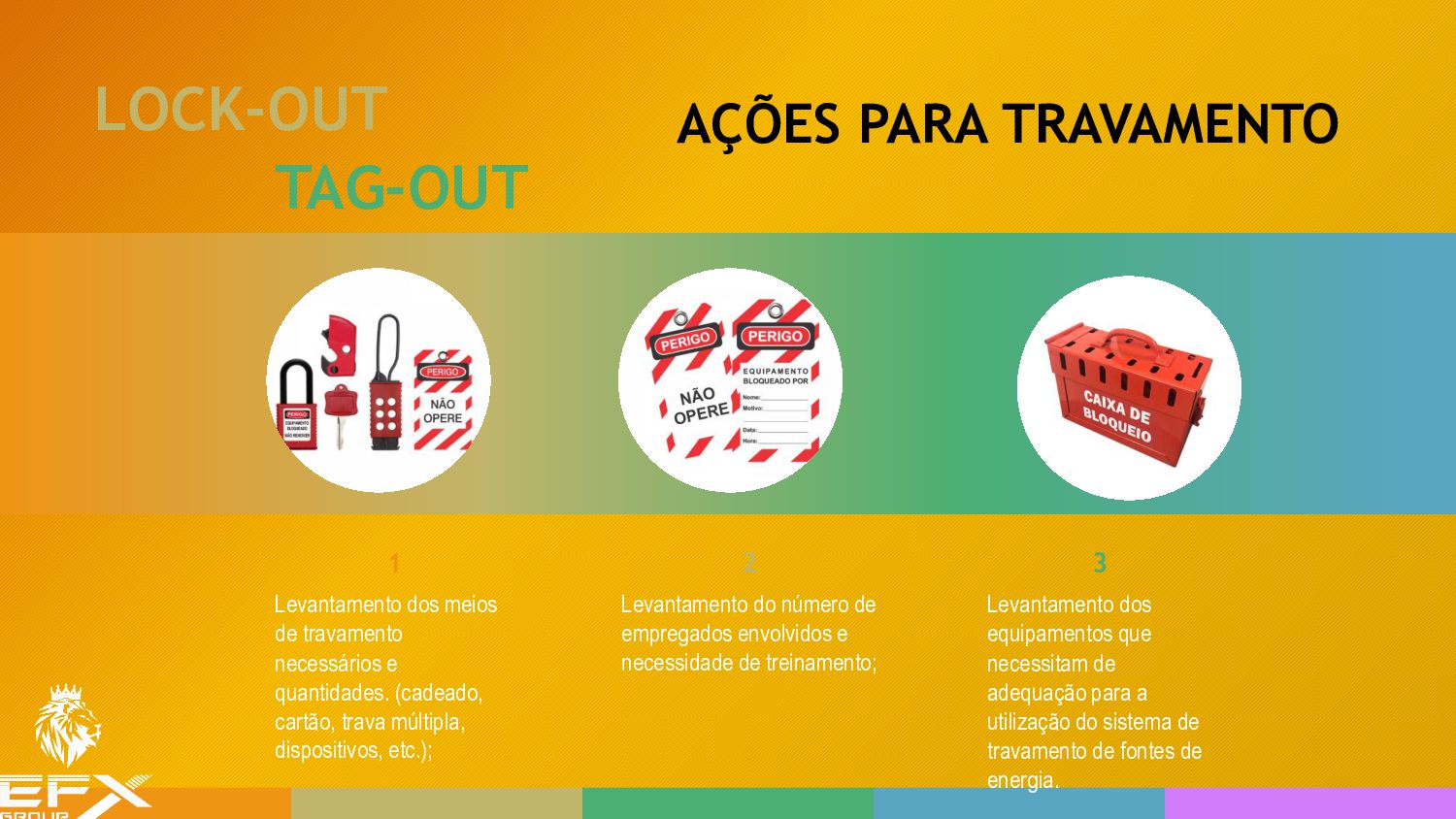

26. 1 2 3 AÇÕES PARA TRAVAMENTO LOCK-OUT TAG-OUT Levantamento dos meios de travamento necessários e quantidades. (cadeado, cartão, trava múltipla, dispositivos, etc.); Levantamento do número de empregados envolvidos e necessidade de treinamento; Levantamento dos equipamentos que necessitam de adequação para a utilização do sistema de travamento de fontes de energia.
27. Boas Práticas Operação Segura de Máquinas
28. EVITANDO ACIDENTE DE TRABALHO COM MÁQUINAS Segurança

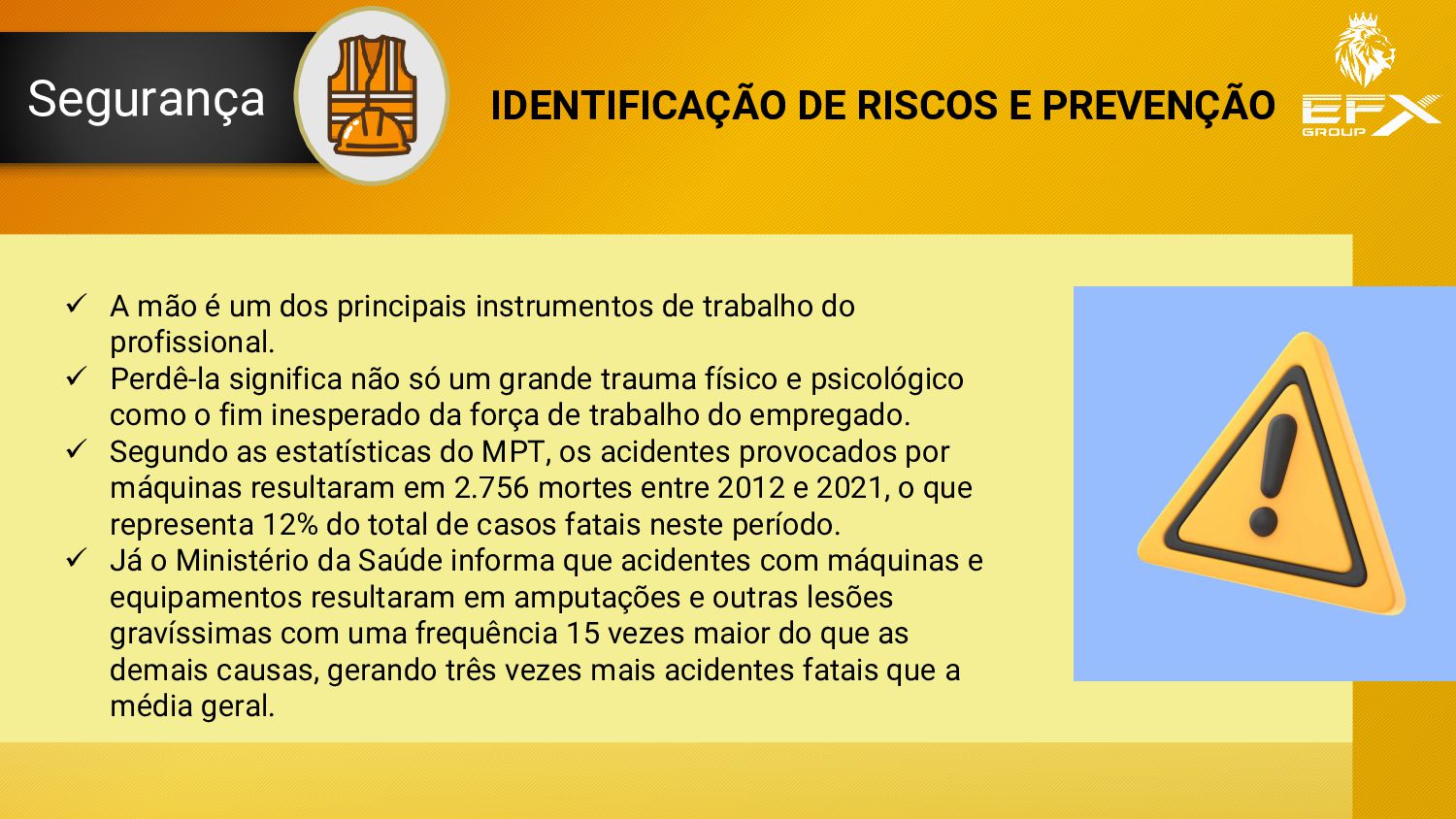

29. IDENTIFICAÇÃO DE RISCOS E PREVENÇÃO Segurança ✓ A mão é um dos principais instrumentos de trabalho do profissional. ✓ Perdê-la significa não só um grande trauma físico e psicológico como o fim inesperado da força de trabalho do empregado. ✓ Segundo as estatísticas do MPT, os acidentes provocados por máquinas resultaram em 2.756 mortes entre 2012 e 2021, o que representa 12% do total de casos fatais neste período. ✓ Já o Ministério da Saúde informa que acidentes com máquinas e equipamentos resultaram em amputações e outras lesões gravíssimas com uma frequência 15 vezes maior do que as demais causas, gerando três vezes mais acidentes fatais que a média geral.
30. IDENTIFICAÇÃO DE RISCOS E PREVENÇÃO Segurança Os dedos e as mãos, estão entre os órgãos mais complexos do corpo humano. São formados por nervos, tendões, tecidos e ossos. A recuperação é cara, dolorosa e nunca é completa. No Brasil acontecem muitos acidentes nas mãos envolvendo máquinas e equipamentos.
31. Lesões típicas Segurança ✓ traumatismo; ✓ fratura; ✓ Decepamento; ✓ perda de substância; ✓ esmagamento; ✓ luxação; ✓ prensamento; ✓ queimadura; ✓ corte etc.

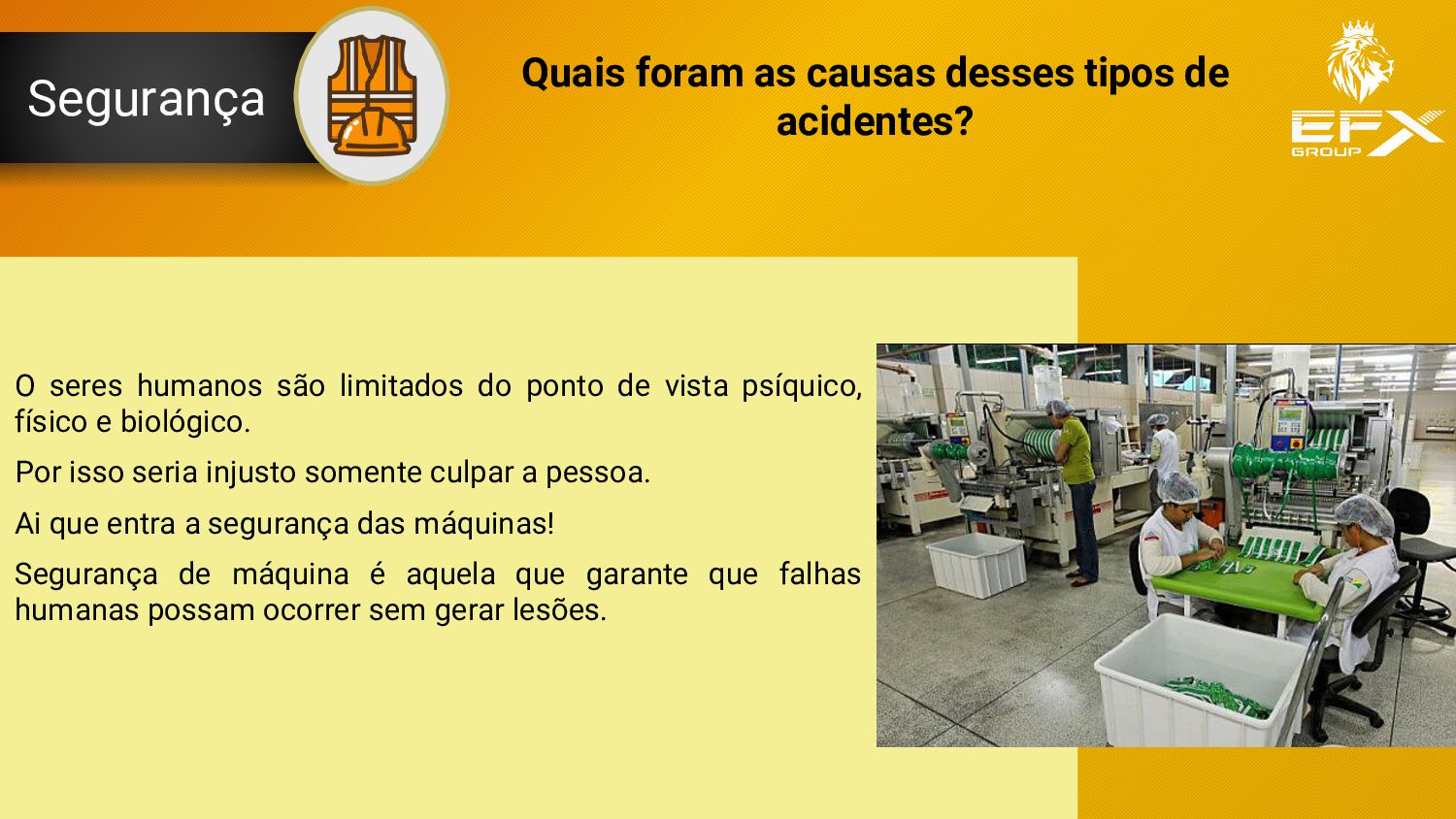

32. Quais foram as causas desses tipos de acidentes? Segurança O seres humanos são limitados do ponto de vista psíquico, físico e biológico. Por isso seria injusto somente culpar a pessoa. Ai que entra a segurança das máquinas! Segurança de máquina é aquela que garante que falhas humanas possam ocorrer sem gerar lesões.
33. IDENTIFICAÇÃO DE RISCOS E PREVENÇÃO Segurança As principais causas de acidentes de máquinas: Violação da área de risco por parte do operador, exemplo colocar a mão ou dedos em máquinas e engrenagens em movimento. Máquinas sem proteção coletiva. Exemplo: Máquinas sem sensores de segurança e / ou sensores defeituosos. Máquinas que tiveram seus sensores bloqueados pelos operadores.

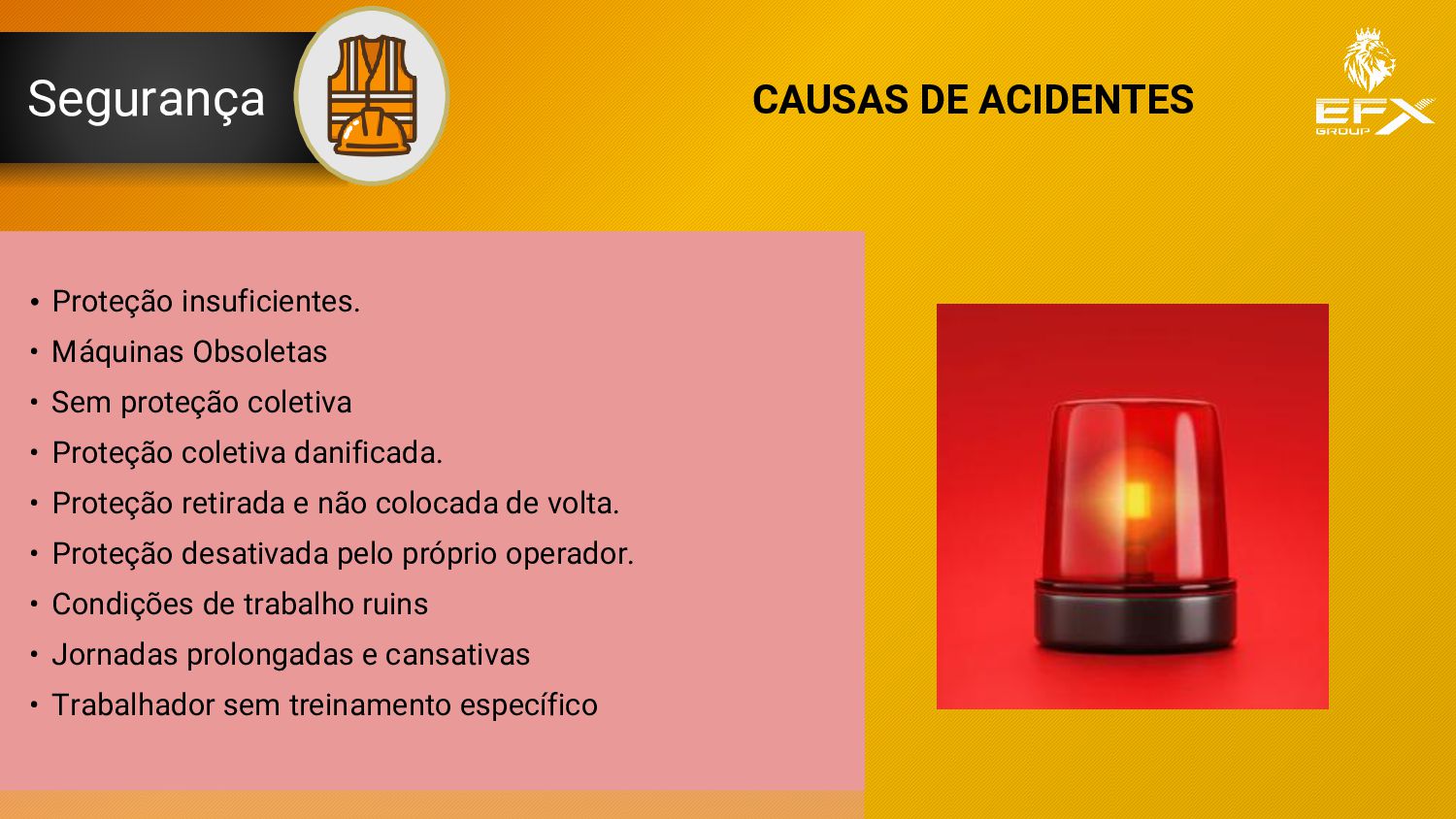

34. CAUSAS DE ACIDENTES Segurança • Proteção insuficientes. • Máquinas Obsoletas • Sem proteção coletiva • Proteção coletiva danificada. • Proteção retirada e não colocada de volta. • Proteção desativada pelo próprio operador. • Condições de trabalho ruins • Jornadas prolongadas e cansativas • Trabalhador sem treinamento específico

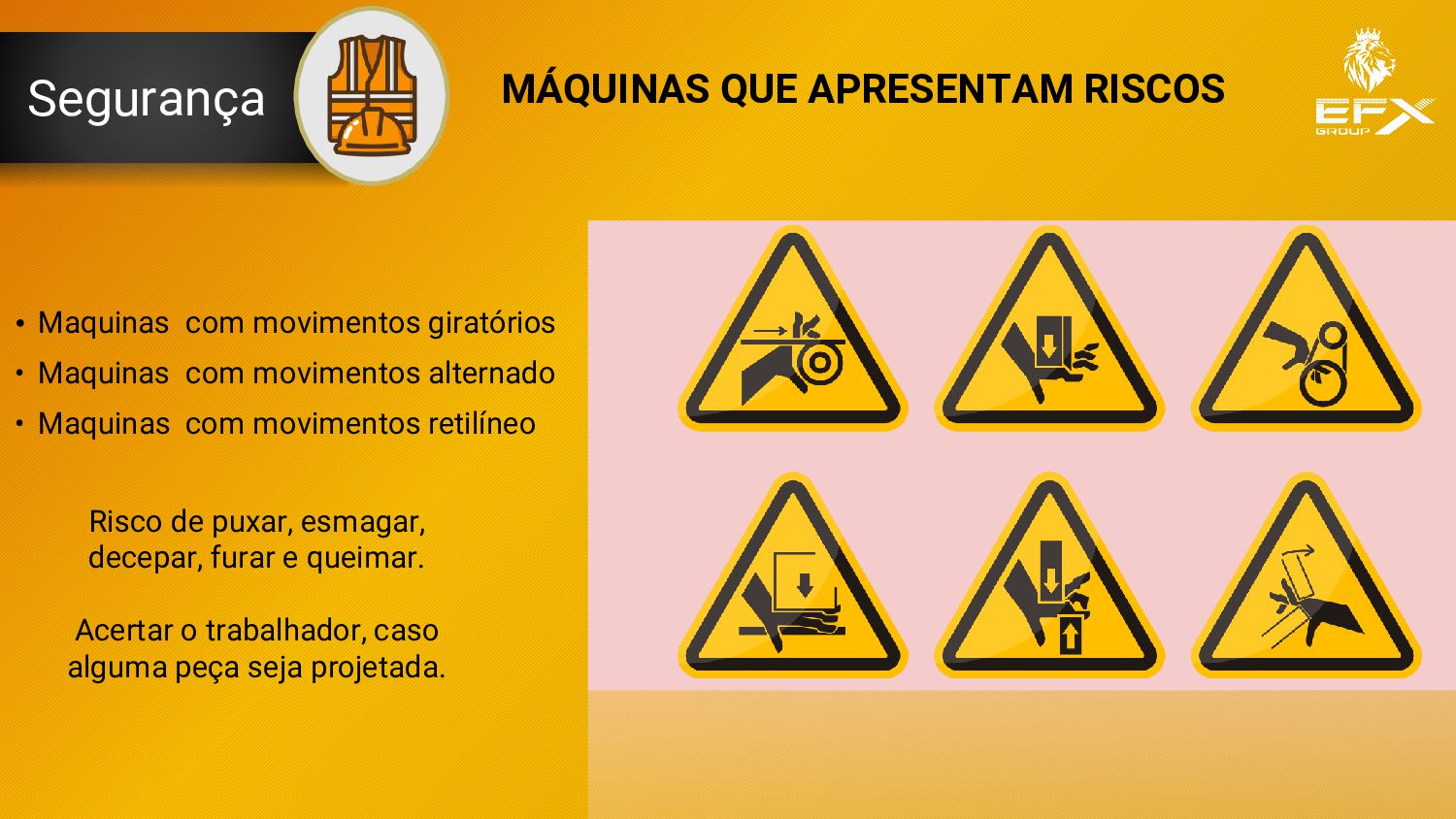

35. MÁQUINAS QUE APRESENTAM RISCOS • Maquinas com movimentos giratórios • Maquinas com movimentos alternado • Maquinas com movimentos retilíneo Risco de puxar, esmagar, decepar, furar e queimar. Acertar o trabalhador, caso alguma peça seja projetada. Segurança

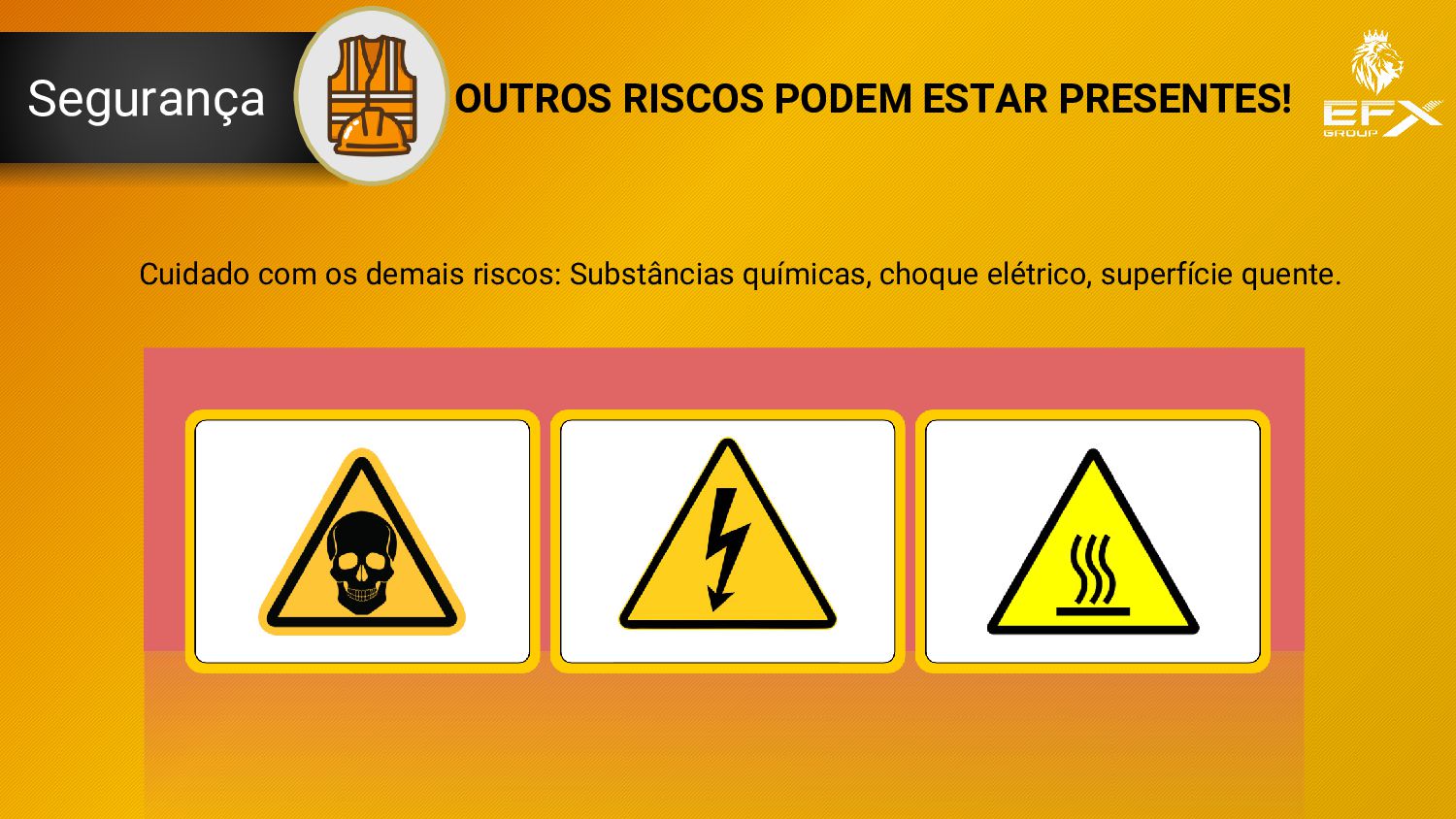

36. OUTROS RISCOS PODEM ESTAR PRESENTES! Cuidado com os demais riscos: Substâncias químicas, choque elétrico, superfície quente. Segurança
37. NÃO ESQUEÇA DA INSPEÇÃO PRÉ OPERACIONAL Segurança Antes de começar a trabalhar faça uma inspeção em sua máquina. Verifique se está tudo ok!
38. NÃO TRABALHE SE TIVER DÚVIDAS Segurança Não execute nenhum tipo de serviço com dúvida, procure resolver as dúvidas antes de começar a trabalhar!
39. EVITE BRINCADEIRAS Segurança Trabalho não é local de brincadeira e de ficar distraído! Preste bastante atenção no que você está fazendo.
40. NÃO REMOVA AS PROTEÇÕES DA MÁQUINA Segurança Sempre utilize as proteções coletivas de sua máquina. Jamais retire-as, para não correr o risco de se acidentar ou acidentar seus colegas.
41. CUIDADOS DURANTE MANUTENÇÃO E LIMPEZA Segurança Quando for fazer manutenção ou limpeza, sempre desligue a máquina. Bloqueie sua fonte de energia, não correndo o risco dela acidentalmente voltar a funcionar.
42. PREVENÇÃO DE ACIDENTES Use todos os EPIs necessários em seu posto de trabalho. Segurança
43. Muito cuidado na realização do setup e limpeza ✓ Cuidado para não cair peças pesadas em seu pé. ✓ Sempre utilize botina bico de aço. Segurança
44. POR QUE OS ACIDENTES ACONTECEM? Por que os operadores violam a regra básica na prevenção de acidentes com máquinas, que é : ✓ Desligar a máquina, cortar (bloquear) a energia, para que a mesma não volte a ser religada acidentalmente, sinalizar, comunicar e somente depois agir. Muitos dos acidentes ocorreram por falta de comunicação e sinalização. Quem ligou a máquina não sabia que tinha alguém com as mãos nas engrenagens. Quem adentrou na zona de perigo da máquina não avisou e sinalizou para ninguém não ligar a máquina. Onde esta o dedo? Ficou na máquina Xii!!!! Ai ai Vai sobrar pra mim! Segurança

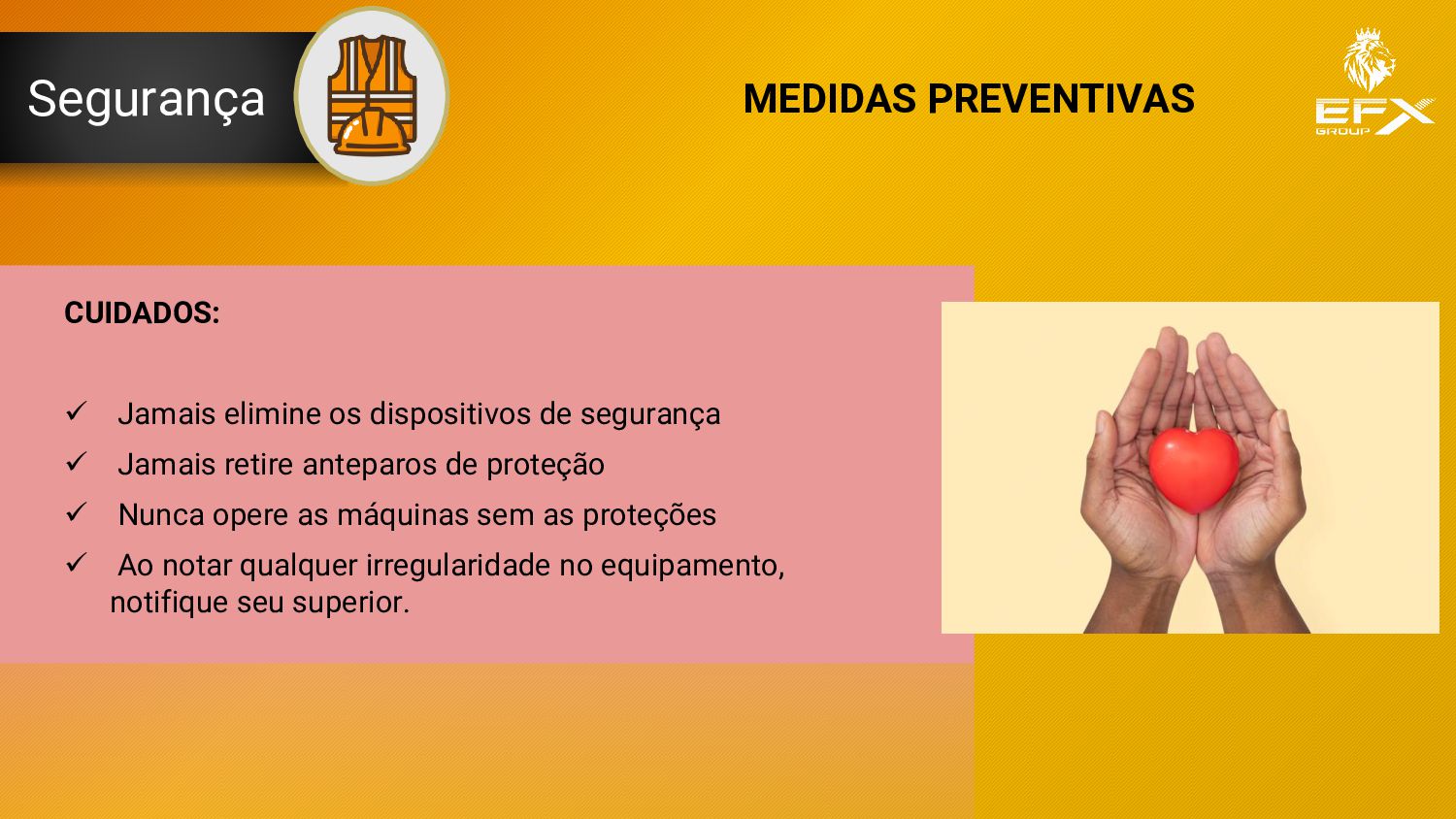

45. MEDIDAS PREVENTIVAS Segurança CUIDADOS: ✓ Jamais elimine os dispositivos de segurança ✓ Jamais retire anteparos de proteção ✓ Nunca opere as máquinas sem as proteções ✓ Ao notar qualquer irregularidade no equipamento, notifique seu superior.

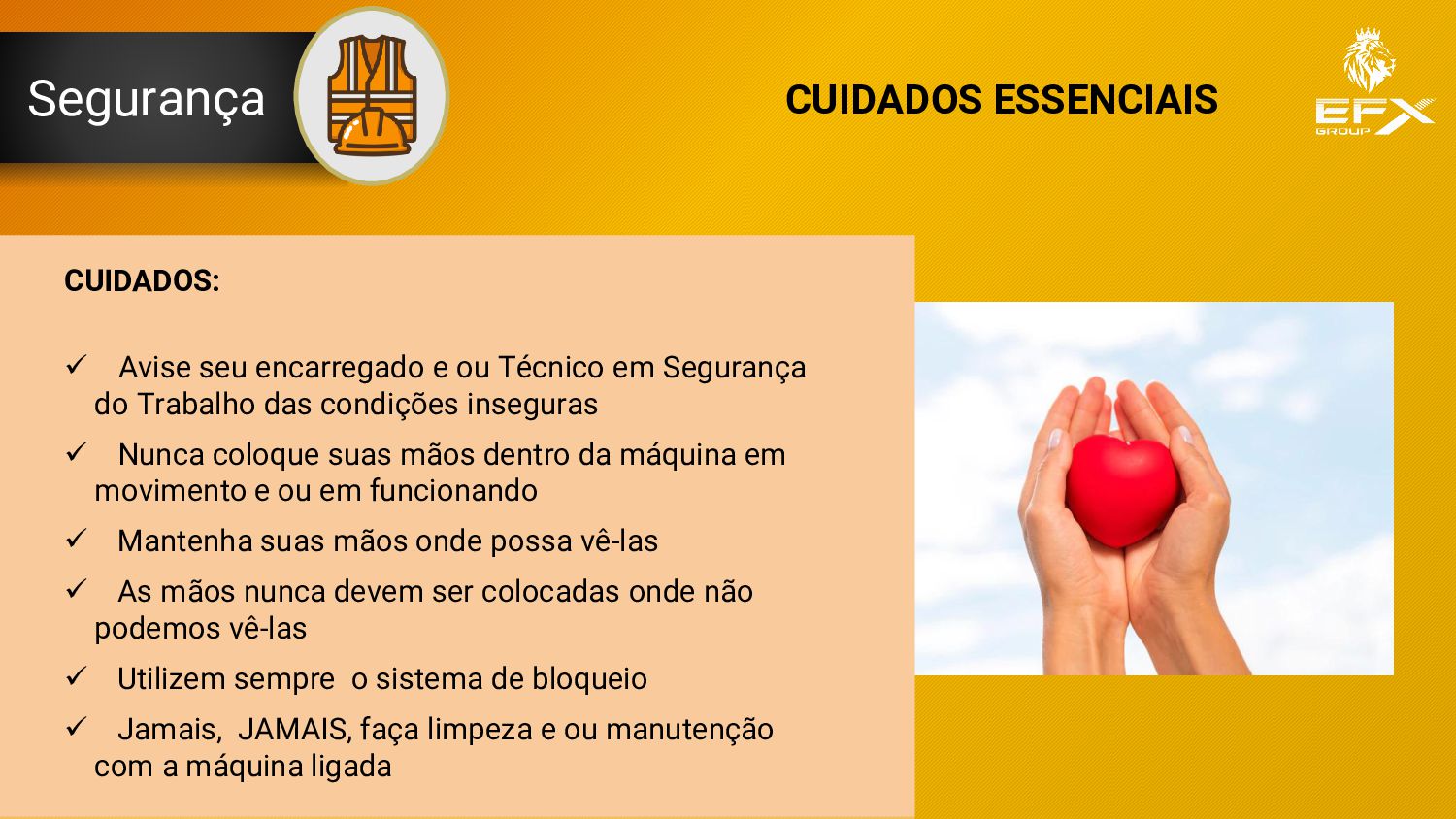

46. CUIDADOS ESSENCIAIS Segurança CUIDADOS: ✓ Avise seu encarregado e ou Técnico em Segurança do Trabalho das condições inseguras ✓ Nunca coloque suas mãos dentro da máquina em movimento e ou em funcionando ✓ Mantenha suas mãos onde possa vê-las ✓ As mãos nunca devem ser colocadas onde não podemos vê-las ✓ Utilizem sempre o sistema de bloqueio ✓ Jamais, JAMAIS, faça limpeza e ou manutenção com a máquina ligada

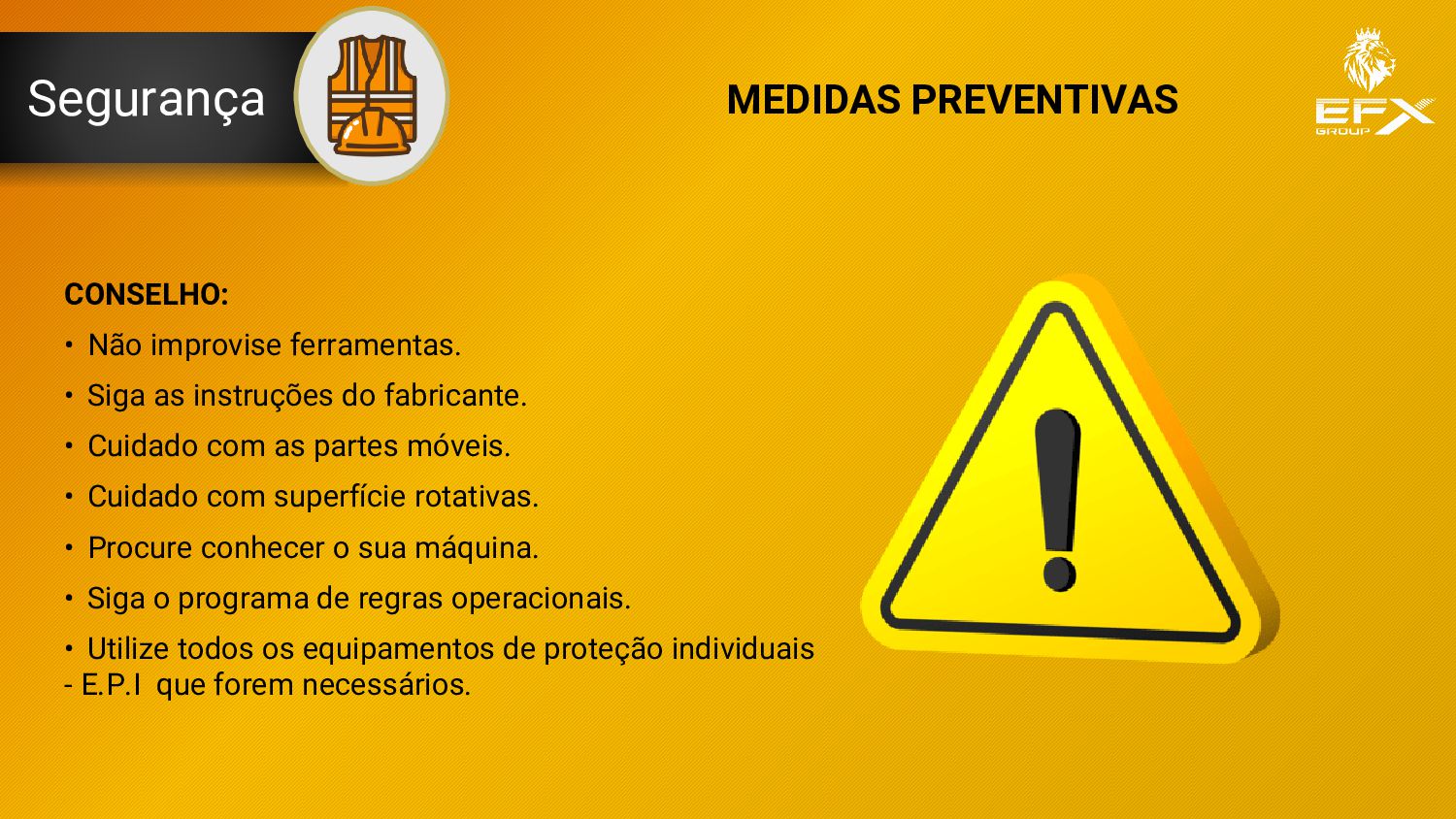

47. MEDIDAS PREVENTIVAS CONSELHO: • Não improvise ferramentas. • Siga as instruções do fabricante. • Cuidado com as partes móveis. • Cuidado com superfície rotativas. • Procure conhecer o sua máquina. • Siga o programa de regras operacionais. • Utilize todos os equipamentos de proteção individuais - E.P.I que forem necessários. Segurança
48. MEDIDAS PREVENTIVAS Evite Pontos de Agarramentos: • Cabelo longos e soltos • Roupas longas , frouxas e soltas. • Colares • Relógios • Pulseiras • Anéis. Segurança

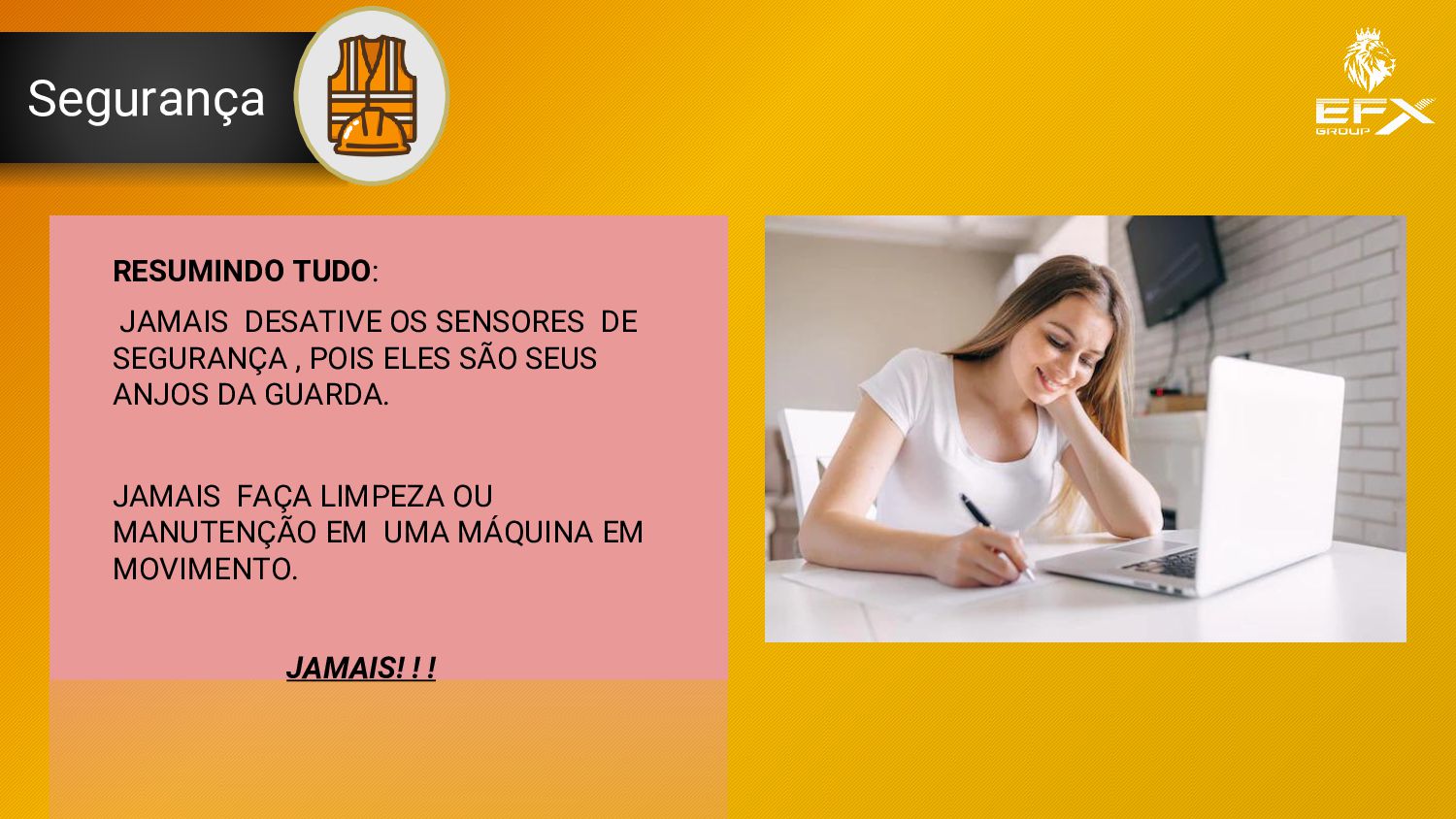

49. Segurança RESUMINDO TUDO: JAMAIS DESATIVE OS SENSORES DE SEGURANÇA , POIS ELES SÃO SEUS ANJOS DA GUARDA. JAMAIS FAÇA LIMPEZA OU MANUTENÇÃO EM UMA MÁQUINA EM MOVIMENTO. JAMAIS! ! !

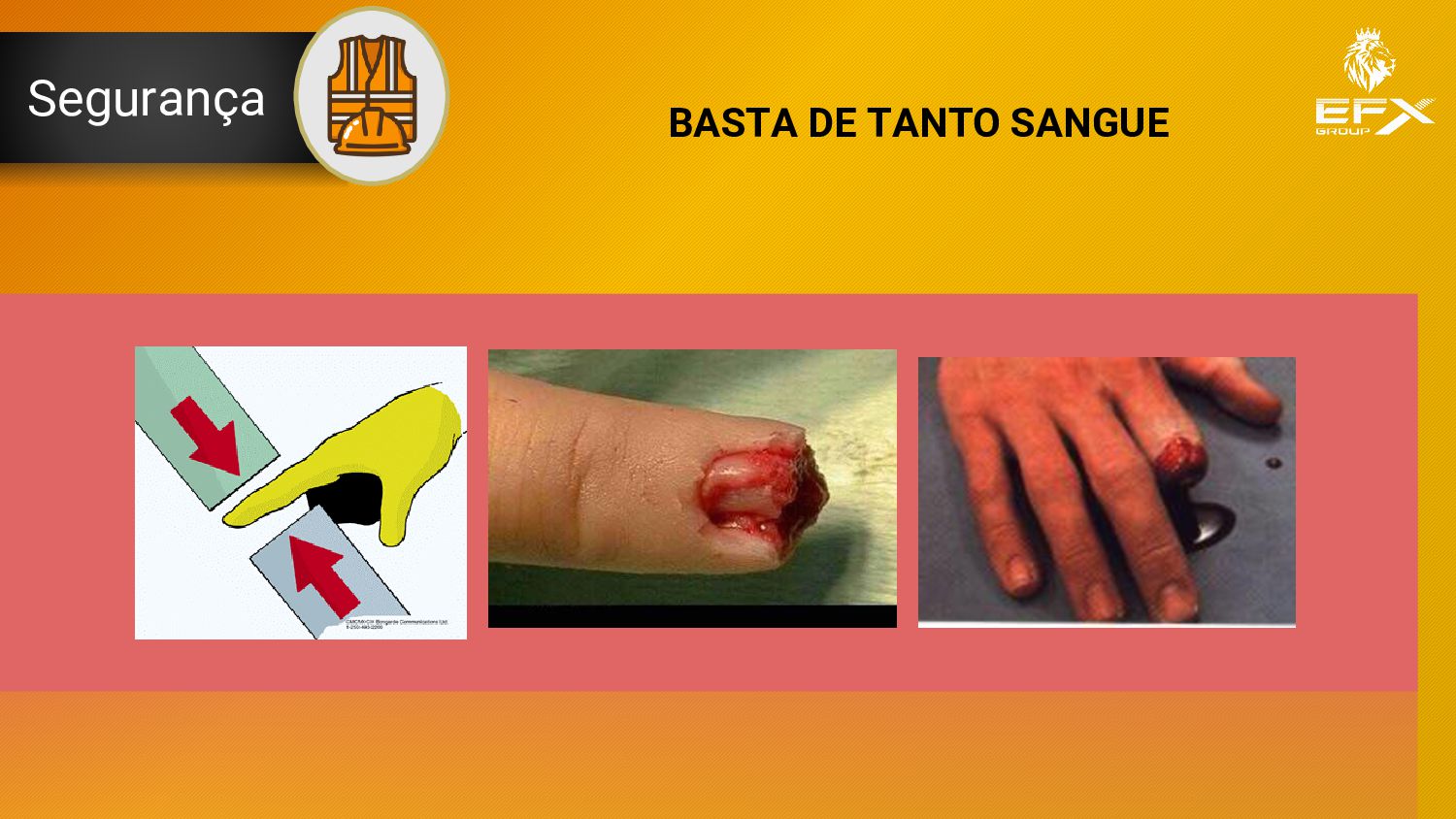

50. BASTA DE TANTO SANGUE Segurança
51. PAREM COM OS ACIDENTES ! ! ! Segurança
52. Segurança Volte para casa com todos os seus dedos, pois alguém te espera para pode tocá-los! REFLEXÃO
53. OBRIGADO!
