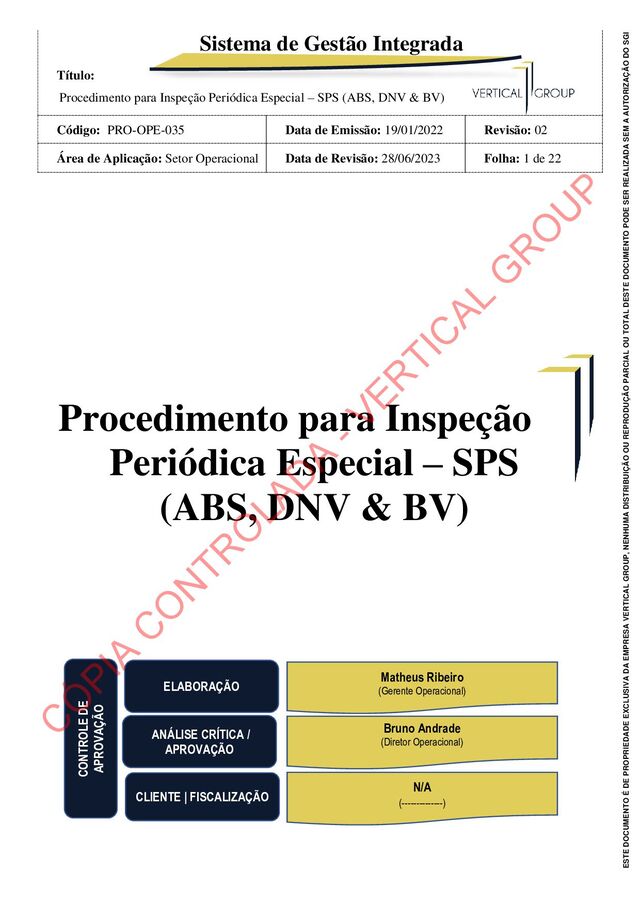

1. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 1 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) CONTROLE DE APROVAÇÃO ELABORAÇÃO ANÁLISE CRÍTICA / APROVAÇÃO CLIENTE | FISCALIZAÇÃO Matheus Ribeiro (Gerente Operacional) Bruno Andrade (Diretor Operacional) N/A (--------------) C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
2. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 2 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI ESTRUTURA 1. Escopo; 2. Objetivo; 3. Aplicação; 4. Responsabilidade; 5. Termos e definições; 6. Detalhamento; 7. Documentos de Referência; 8. Formulários; 9. Controle de Alterações. 1 - ESCOPO Inspeção de Medição de Espessura em tanques e estruturas diversas a bordo de unidades marítimas ou unidades onshore. 2 - OBJETIVO Este procedimento tem por objetivo estabelecer diretrizes para a execução de Medição de Espessura dentro de tanques verticais, e/ou horizontais em unidades marítimas, utilizados para armazenamento de combustíveis, água de lastro, água para perfuração, água potável, esgoto e outros. 3 - APLICAÇÃO Este procedimento é aplicável para todos os colaboradores da VERTICAL GROUP atuando nas frentes do setor da Inspeção. 4 - RESPONSABILIDADE 4.1 - DIRETORES A Diretoria possui as seguintes responsabilidades: • Aprovar este documento. • Assegurar a aplicação e utilização deste guia. C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
3. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 3 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 4.2 – DEPARTAMENTO DE CQ O CQ possui as seguintes responsabilidades: • Elaborar/Participar da Elaboração deste procedimento; • Revisar este procedimento antes da implementação; • Monitorar a aplicação e utilização deste procedimento e, • Revisar e disponibilizar revisão deste procedimento quando necessário. 4.3 - GERENTES, SUPERVISORES E COORDENADORES OU RESPONSÁVEIS DESIGNADOS • Participar da implementação deste procedimento e monitorar a realização das ações conforme orientado. 4.4 - DEMAIS COLABORADORES • Seguir as orientações 5 - TERMOS E DEFINIÇÕES SGI – Sistema de Gestão Integrada, SMS – Segurança Meio Ambiente e Saúde, ABS (American Bureau of Shipping), DNV (Det Norske Veritas), BV (Bureau Veritas). 6 – DETALHAMENTO 6.1 - CLASSIFICADORAS Exemplos de classificadoras: ABS (American Bureau of Shipping); DNV (Det Norske Veritas); BV (Bureau Veritas). Veja abaixo três tabelas com os percentuais de redução das classificadoras mais utilizadas atualmente em unidades de perfuração: 6.1.1 ABS Estrutura % de Redução Chapa do fundo (bottom plating), chapeamento do costado (side shell plating) e chapeamento do convés (deck plating). 15% Antepara de vante (FWD Transverse), antepara de ré (AFT Transverse), antepara central (center bulkhead), antepara longitudinal (longitudinal bullkhead), anel de reforço (web frame) e todos os reforços internos (vertical, horizontal & longitudinal stifferners). 25% C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
4. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 4 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 6.1.2 DNV Estrutura % de Redução Chapeamento do fundo (bottom plating), chapeamento do costado (side shell plating) e chapa do convés (deck plating). 15% Antepara de vante (FWD Transverse), antepara de ré (AFT Transverse), antepara central (center bulkhead), antepara longitudinal (longitudinal bullkhead), anel de reforço (web frame) e todos os reforços internos (vertical, horizontal & longitudinal stifferners). 20% 6.1.3 BV Estrutura % de Redução Chapa do fundo (bottom plating), chapeamento do costado (side shell plating) e chapeamento do convés (deck plating). 15% Antepara de vante (bulkhead frame), antepara de ré (bulkhead frame), antepara central (center bulkhead), antepara longitudinal (longitudinal bullkhead), anel de reforço (web frame) e todos os reforços internos (vertical, horizontal & longitudinal stifferners). 25% 6.2 - ORIENTAÇÃO E PREPARAÇÃO PARA INSPEÇÃO As áreas sujeitas a Medição de Espessura normalmente são normalmente aquelas onde o risco de corrosão é considerado o mais alto. Antes de iniciar a Medição de Espessura, o inspetor deverá executar uma inspeção visual prévia no local a fim de encontrar corrosão, pittings, defeitos estruturais como flambagem, estruturas deformadas ou trincadas, estrutura destacada ou furada, corrosão nas soldas, chapas sobrepostas ou chapa com junção. Caso encontre algum defeito, o mesmo deverá ser reportado ao representante da classificadora e ao cliente e evidenciado em nosso relatório de inspeção visual. Veja a seguir alguns exemplos de defeitos registrados durante a inspeção visual dentro de tanques: C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
5. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 5 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI Furos no fundo do tanque cobertos com madeira. Alma e Aba dos reforços horizontais com furos devido à corrosão severa. FUROS CORROSÃO C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
6. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 6 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI Empeno no chapeamento da antepara Empeno no chapeamento do fundo. Trincas na estrutura do reforçador DEFORMAÇÕES TRINCAS C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
7. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 7 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI Corrosão excessiva e extensa CORROSÃO Aba dos reforços verticais flambada FLAMBAGEM C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
8. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 8 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 6.3 - MÉTODO DE CALIBRAÇÃO A calibração do aparelho deve ser executada com auxílio de um bloco padrão calibrado e do mesmo material que será inspecionado cujas espessuras devem estar numa tolerância de ± 0,05mm da espessura nominal. As figuras 1 e 2 abaixo mostram exemplos de blocos a serem utilizados. Reforço com perda de material PERDA DE MATERIAL C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
9. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 9 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI A espessura a ser medida deve estar em uma faixa de ± 25% da espessura do bloco padrão em que o aparelho foi calibrado. A calibração do Aparelho Medidor de Espessura deve ser efetuada a cada: a) início e término de serviço; b) etapa que não deve ultrapassar uma hora de serviço; c) reinício do serviço após cada interrupção; d) quando houver mudança de espessura da chapa e, esta estiver fora da tolerância do item 6.4 - CONDIÇÃO SUPERFICIAL As superfícies devem ser lisas, livres de óxido, carepa, sujeiras e rebarbas, ou qualquer outra substância que possa afetar o resultado de medição. A Medição pode ser feita sobre superfície pintada desde que a camada de tinta tenha boa aderência sobre a superfície. Se a camada de tinta impedir a transmissão de feixe sônico, ela deve ser removida e logo após o término da medição o acoplante utilizado na medição deve ser removido com panos/trapos umedecidos com solvente e a superfície pintada novamente. Nota: A maioria dos nossos medidores de espessura são Cygnus 2 e medem a espessura por cima da camada de tinta sem precisar ser removida. Quando necessário, a superfície deverá ser preparada por raspagem, escovamento, lixamento ou esmerilhamento em uma área mínima de 25 mm de diâmetro. C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
10. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 10 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 6.5 - MEDIÇÃO DE ESPESSURA No Plano de Inspeção (fornecido pelo cliente), estão contidas todas as informações necessárias para a inspeção por Medição de Espessura, tais como: Numeração das cavernas (frames); Espessura original das seções transversais (transverse sections); Antepara longitudinal (longitudinal bulkhead); Espessura original do chapeamento (fundo, costado, convés, antepara de vante e ré, e antepara central); Espessura original da aba (flange) e da alma (web) dos reforços verticais, horizontais e longitudinais, espessura original do convés principal (main deck) dentre outras. Nota: Duas áreas importantes em que as medições são mandatórias. As áreas de sucção e da caixa de mar (sea chest) são consideradas locais críticos para o desperdício local de material, em todos os tipos de unidades. 6.5.1 IDENTIFICAÇÃO DAS ESTRUTURAS Podemos encontrar diferentes tipos de estruturas dentro dos tanques sujeitos à Inspeção de Medição de Espessura. Encontre alguns exemplos abaixo: • Chapa (Chapeamento); • Reforçador; • Longitudinal; • Suportes de diferentes tipos e, • Anodos. A identificação deve representar de forma clara Área Inspecionada e a quantidade de pontos medidos ao longo da estrutura. C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
11. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 11 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 6.5.2 ESPESSURA ORIGINAL (AS BUILT) A Espessura Original é aquela identificada de acordo com os padrões de fabricação do material. Também conhecida como Espessura Nominal, a Original é utilizada para calcular o Percentual de Desgaste e a Máxima Redução Admissível. 6.5.3 PONTOS DE MEDIÇÃO Os pontos devem ser medidos de acordo com o Plano de Inspeção fornecido pelo cliente. Nos casos mais severos, e/ou quando solicitado pelo cliente, na ocorrência de uma baixa espessura, pontos de medição adicionais podem ser tomados ao redor da área para uma maior cobertura e avaliação dela. 6.5.4 CHAPEAMENTO Em caso de pontos dispostos em uma chapa, geralmente a Medição de Espessura ocorre da seguinte forma: 5 pontos por metro quadrado. Exemplo: • Ponto de Medição de Espessura Atenção: A classificadora tem autonomia para alterar a quantidade de pontos, o espaço entre os pontos e as áreas a serem inspecionadas. 6.5.5 REFORÇADORES E LONGITUDINAIS Em caso de reforçadores, ou longitudinais, os pontos são medidos em sequência conforme figura abaixo: C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
12. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 12 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI É importante notar que os pontos podem ser medidos de duas formas diferentes, na Alma e na Aba dos reforçadores, suportes e longitudinais. 6.5.6 MÉDIA DOS PONTOS MEDIDOS De acordo com os valores de medição obtidos em cada estrutura, temos uma soma e posterior média dos pontos medidos. O intuito da média obtida sobre os pontos é gerar uma visão geral do estado da estrutura inspecionada. O cálculo da média é feito considerando todos os pontos medidos. Em caso de mapeamento com pontos adicionais, estes também serão considerados no cálculo da média: Exemplo: Calculando a média, teremos: (7,1+7+8,9+8,1+5,9) ÷ 5 = 7,4mm A média será considerada satisfatória, ou insatisfatória de acordo com a Espessura Nominal da estrutura e a Máxima Redução Admissível. C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
13. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 13 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 6.6 - MAPEAMENTO DE ÁREA COM CORROSÃO A. Chapa mostrando área com corrosão excessiva antes da Medição de Espessura; B. Um ponto de medição será feito dentro da área com corrosão; C. 5 pontos foram adicionados numa área de 1 m2 para identificar a extensão da corrosão; D. Mais 3 pontos adicionais para continuar identificando a extensão da área com corrosão E. Mais 2 pontos adicionais para continuar identificando a extensão da área com corrosão; F. Medições adicionais confirmam área defeituosa na chapa; G. / H. Área para ser renovada está marcada e será substituída de acordo com a espessura original da chapa. C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
14. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 14 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 6.7 - INSTRUMENTOS AUXILIARES UTILIZADOS PARA MEDIR A PROFUNDIDADE DO PIT. INSTRUMENTOS AUXILIARES MEDIDOR DE PIT (PIT GAUGE) PAQUÍMETRO (VERNIER) C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
15. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 15 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 6.8 - DESENHO E RELATÓRIO DE MEDIÇÃO DE ESPESSURA 6.8.1 Desenho Mapa do Tanque de Lastro #5 do lado de Boreste (STBD Ballast Tank #5) C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
16. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 16 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 6.8.2 Desenho e Relatório Antepara de Proa ou Vante No.38 (Bulkhead Frame No.38) OBS: Todas as informações destacadas na cor vermelha no relatório de Medição de Espessura acima deverão ser atualizadas de acordo com cada projeto e área inspecionada. C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
17. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 17 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 6.8.3 Desenho e Relatório Anel de Reforço No.35 (Web Frame No.35) OBS: Todas as informações destacadas na cor vermelha no relatório de Medição de Espessura acima deverão ser atualizadas de acordo com cada projeto e área inspecionada. C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
18. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 18 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 6.8.4 Desenho e Relatório Antepara de Proa ou Vante No.32 (Bulkhead Frame No.32) C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
19. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 19 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 6.9 ESPAÇO CONFINADO (NR-33) É qualquer área ou ambiente não projetado para ocupação humana contínua e que possua meios limitados de entrada e saída. 6.10 - RISCOS QUE PODEM SER DETECTADOS NOS ESPAÇOS CONFINADOS • Presença de poeiras e gases tóxicos; • Existência de substâncias inflamáveis que podem gerar explosão; • Insuficiência de ventilação/Falta de oxigênio; • Intoxicações por substâncias químicas; • Infecções por agentes biológicos; • Queda de altura; • Choque elétrico e outros. Também não podemos esquecer de mencionar os fatores psicossociais – como estresse, fobias, ansiedade, pressão arterial alta ou baixa etc. – que podem alterar a percepção do trabalhador e levá-lo a sofrer um acidente. 6.10.1 Equipamentos de Proteção para trabalho em Espaço Confinado EPIs - Equipamentos de Proteção Individual: • Capacete com jugular; • Luvas; • Botas de segurança; • Óculos de segurança; • Protetor auricular; • Macacão / Tyvek; • Trava-quedas e acessórios; • Cinto de segurança tipo paraquedista; • Respiradores. C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
20. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 20 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI EPCs - Equipamentos de Proteção Coletiva e instrumentos: • Ventilador / Exaustor • Rádio comunicação; • Detector multigás portátil (O2, H2S-Gás Sulfídrico, CO-Monóxido de Carbono e Gases Combustíveis); • Lanternas apropriadas; • Extintores de incêndio. • Tripé de Içamento / Maca Ked / Colete Servical / Carla / Tala Imobilizadora. • 6.10.2 - MEDIDAS DE PROTEÇÃO • Evitar a entrada de pessoas não autorizadas nos Espaços Confinados; • Antecipar, conhecer, avaliar e controlar os riscos nos Espaços Confinados; • Monitorar a atmosfera nos Espaços Confinados antes e durante os trabalhos; • Utilizar equipamentos de medida direta, testados, com alarmes e protegidos contra interferências; • Definir medidas para isolar, sinalizar, controlar ou eliminar riscos. 6.11 - PERMISSÃO DE ENTRADA E TRABALHO (PET) A PET é um documento escrito, contendo o conjunto de medidas de controle, com vistas à entrada e realização do trabalho, de forma segura, em Espaços Confinados. Também contém as medidas de emergência e de salvamento nesses ambientes. Nenhum trabalho pode ser iniciado sem a PET, que possui data de início e término dos trabalhos. Para cada nova entrada no Espaço Confinado, é necessária uma nova PET, ainda que o prazo da anterior ainda não tenha vencido. Verificar se as medidas de segurança foram implantadas e se a PET está assinada pelos responsáveis. O trabalhador deve entrar no espaço confinado somente após a realização de todos os testes e depois que todas as medidas de controle necessárias foram adotadas e com uma cópia da PET. C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
21. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 21 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 7 - DOCUMENTOS DE REFERÊNCIA Documentos Código/Item/Revisão Manual do Sistema de Gestão Integrada MSGI-VG-001 Sistemas de Gestão da Qualidade - Requisitos ISO 9001 Sistemas de Gestão Ambiental - Requisitos com Orientações para uso ISO 14001 Sistemas de Gestão de Segurança e Saúde do Trabalho - Requisitos para uso ISO 45001 ABS Classification Surveys for MODU/MOU – Attachment M SWZ-002-02-P08 ABS Mobile Offshore Drilling Units 2012 – Part 7 (Surveys) ABS Wastage Allowances AC – Attachment C – Revision 8 SWZ-002-02-P01-W063 DNV Rules for Classification of Offshore Drilling and Support Units – October 2012 DNV-OSS-101 DNV Allowable Thickness Diminution for Hull Structure – January 2013 (Classification Notes No. 72.1); DNV Guide for Ultrasonic Thickness Measurements of Ships Classed with Det Norske Veritas – 2005 (GUIDELINES No.10); UT Thickness Measurement for Survey of Ships Hull Structure – DNV; I-OPE-NDT-I-006 Bureau Veritas – Appendix 3 Ultrasonic thickness measurements of ships – Dec 021 DNV-CG-0285 C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
22. Sistema de Gestão Integrada Título: Procedimento para Inspeção Periódica Especial – SPS (ABS, DNV & BV) Código: PRO-OPE-035 Data de Emissão: 19/01/2022 Revisão: 02 Área de Aplicação: Setor Operacional Data de Revisão: 28/06/2023 Folha: 22 de 22 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 8 - FORMULÁRIOS Identificação Armazenamento Proteção Recuperação Retenção Disposição Local Forma N/A N/A N/A N/A N/A N/A N/A 9 - CONTROLE DE ALTERAÇÕES Revisão Data da última revisão Descrição da revisão Data da última análise crítica Responsável pela aprovação 00 19/01/2022 Elaboração inicial NA Bruno Andrade 01 22/05/2023 Inclusão da DNV-CG-0285 nas referencias NA Bruno Andrade 02 28/06/2023 Revisão dos termos utilizados no corpo do procedimento “e.g. parede e teto” NA Bruno Andrade C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
