Detectando Armadilhas: Uma Análise de Antipadrões em Arquitetura de Microserviços utilizando grafos e IA Generativa

Nesta palestra, exploraremos como identificar e evitar antipadrões em arquitetura de microserviços.

Usando grafos e IA generativa, mergulharemos fundo nas armadilhas comuns e aprenderemos a construir sistemas mais robustos e eficientes

Transcript

1. Detectando Armadilhas Uma Análise de Antipadrões em Arquitetura de Microservices utilizando grafos e IA Generativa
2. Quem nunca? É um padrão de solução que, apesar de frequente, é ineficiente e causa mais danos do que benefícios.
3. O termo foi cunhado em 1995 inspirado pelo livro do Design Patterns. Popularizado três anos depois pelo livro AntiPatterns
5. Microservices

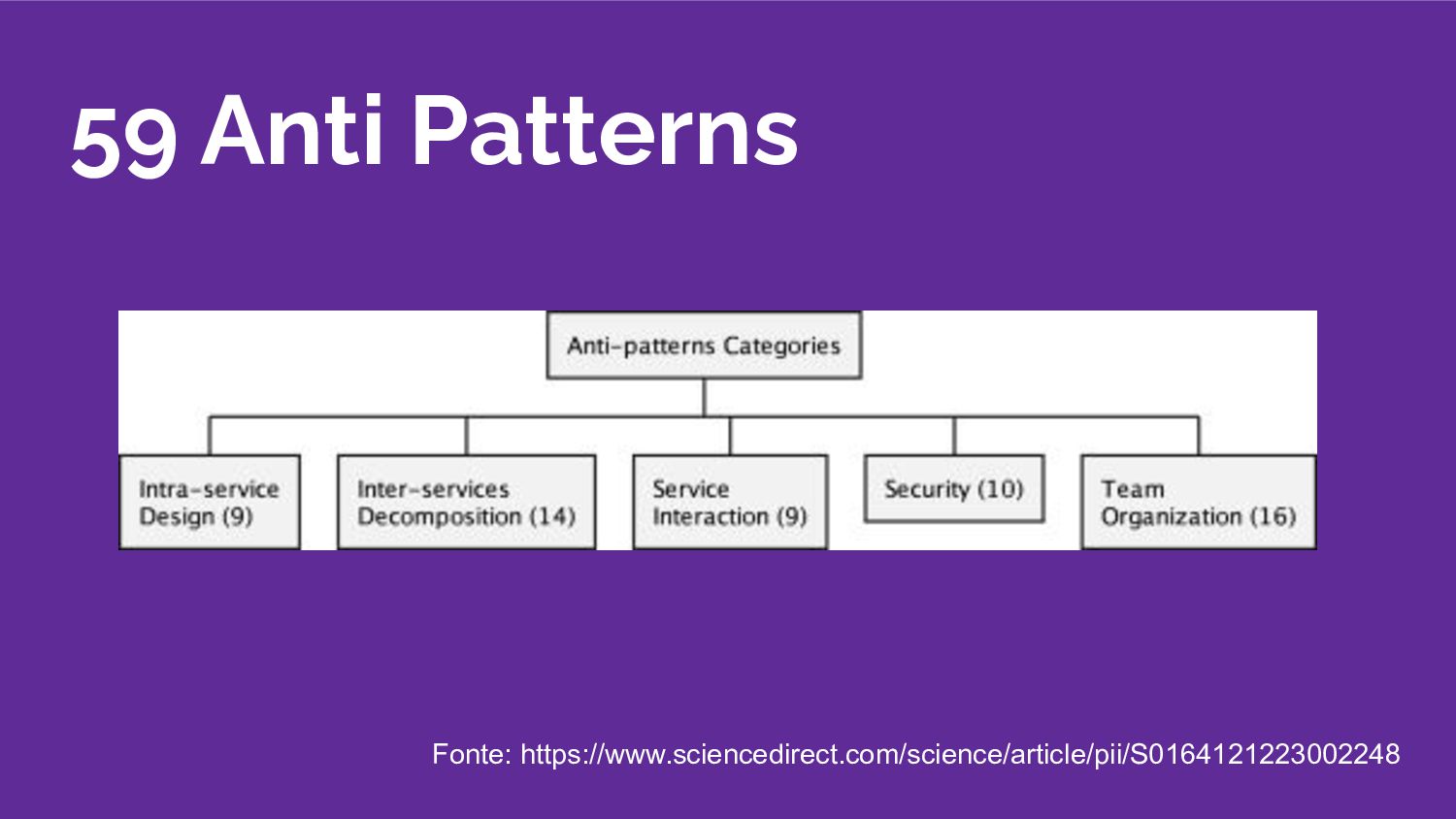

6. 59 Anti Patterns Fonte: https://www.sciencedirect.com/science/article/pii/S0164121223002248
7. Se temos tantos recursos porque é tão difícil evitar os AntiPatterns?
8. Um antipadrão é uma solução que inicialmente parece um caminho atraente, forrado de flores… ...mas mais adiante te leva a um labirinto cheio de monstros https://martinfowler.com/bliki/AntiPattern.html
9. Olhar treinado. • Vivenciar vários projetos • Repertório arquitetural • Patterns & Anti patterns
10. Conhecimento de Causa. • Aprender com os erros • Vivenciar os impactos
11. Tempo Dor
12. Ferramentas. • Grafos

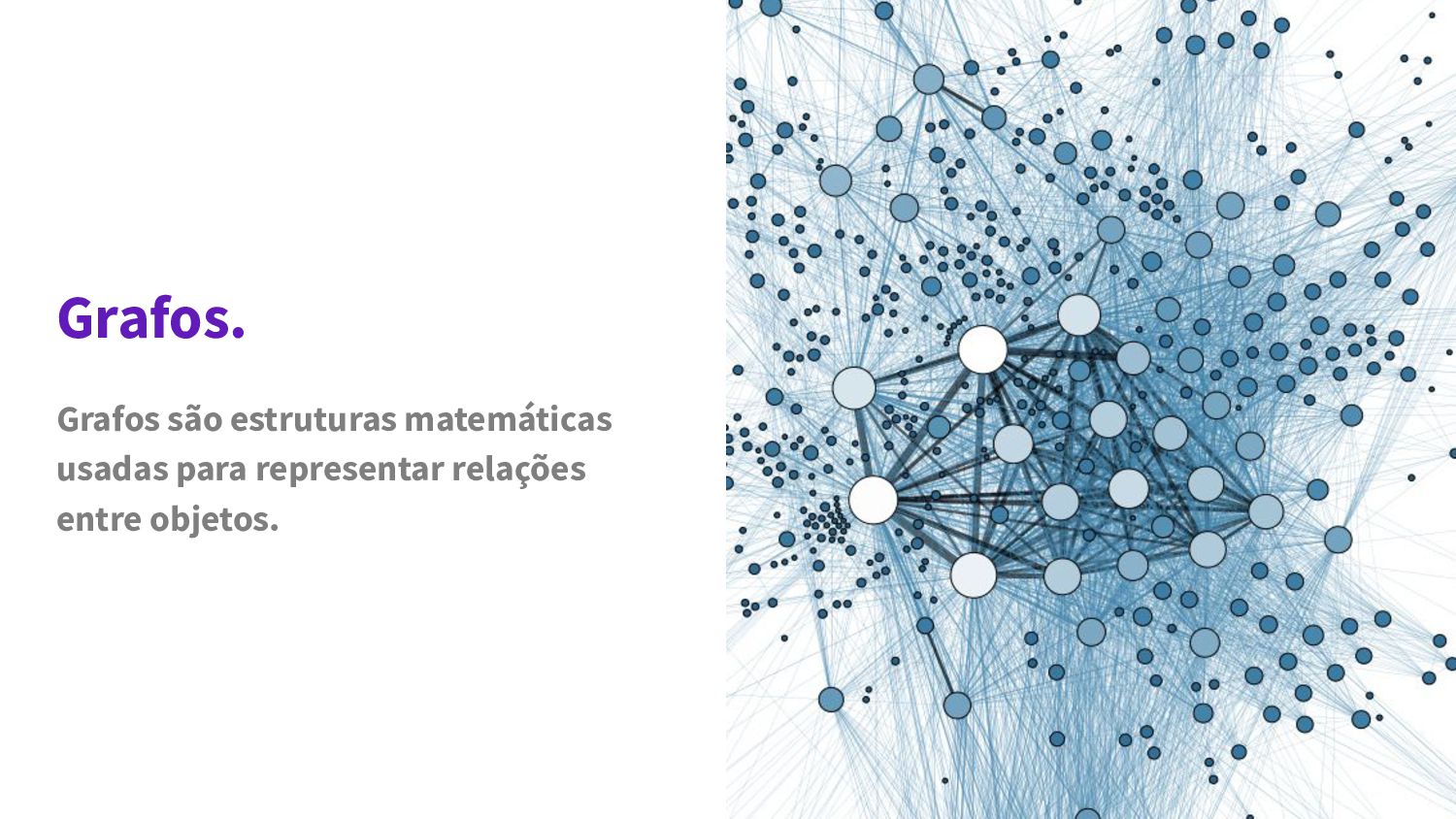

13. Grafos. Grafos são estruturas matemáticas usadas para representar relações entre objetos.

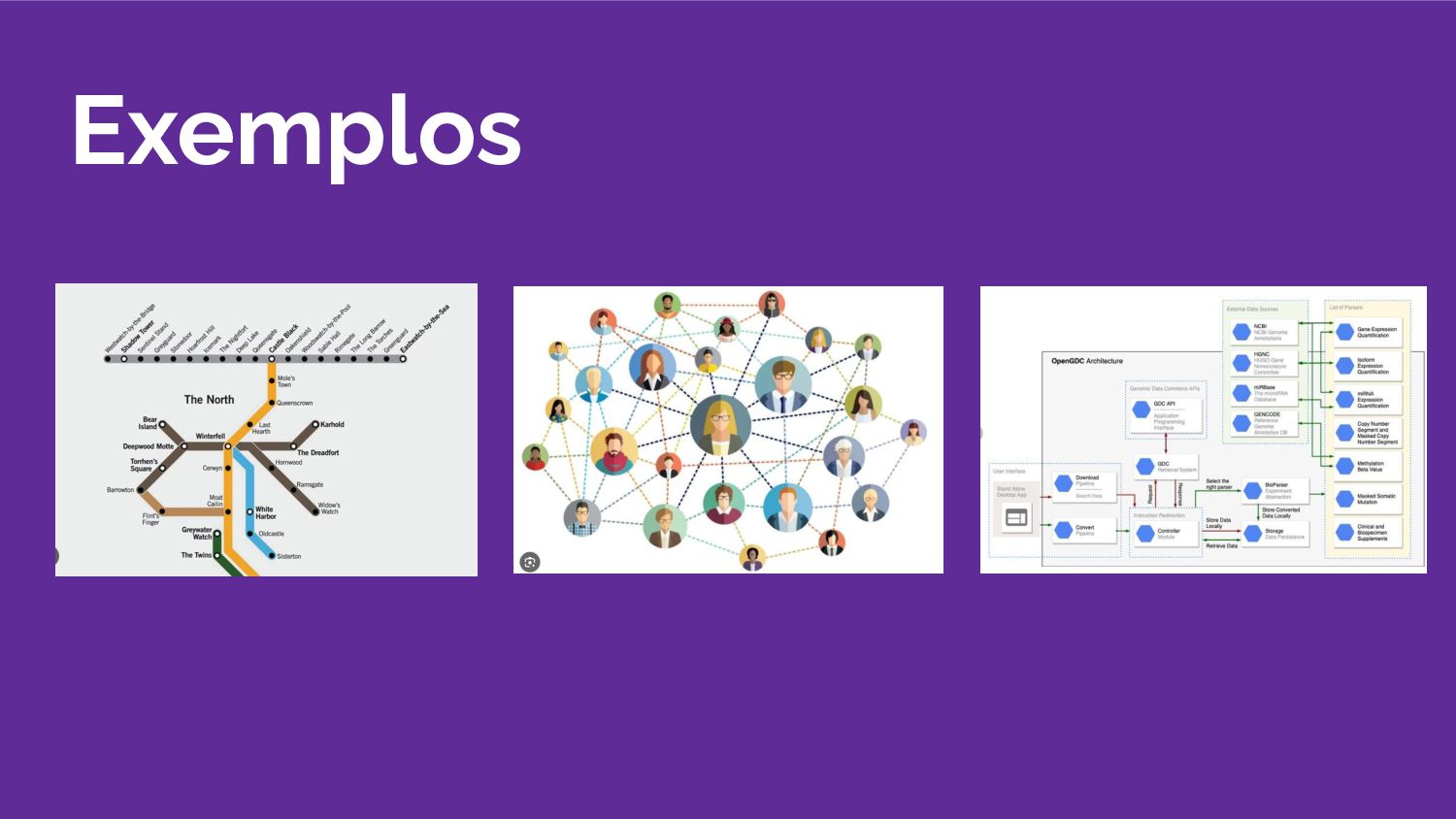

14. Exemplos

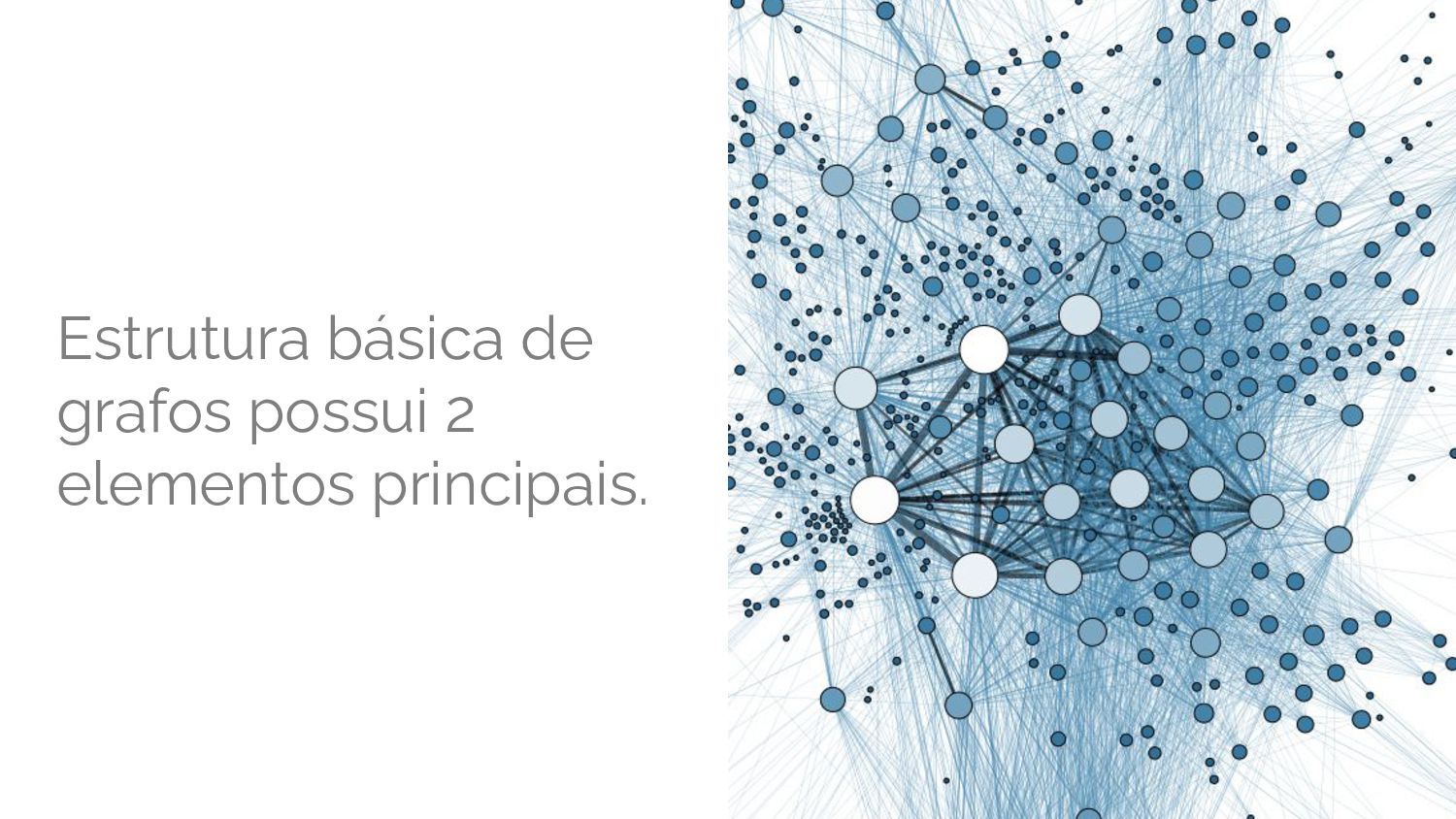

15. Estrutura básica de grafos possui 2 elementos principais.

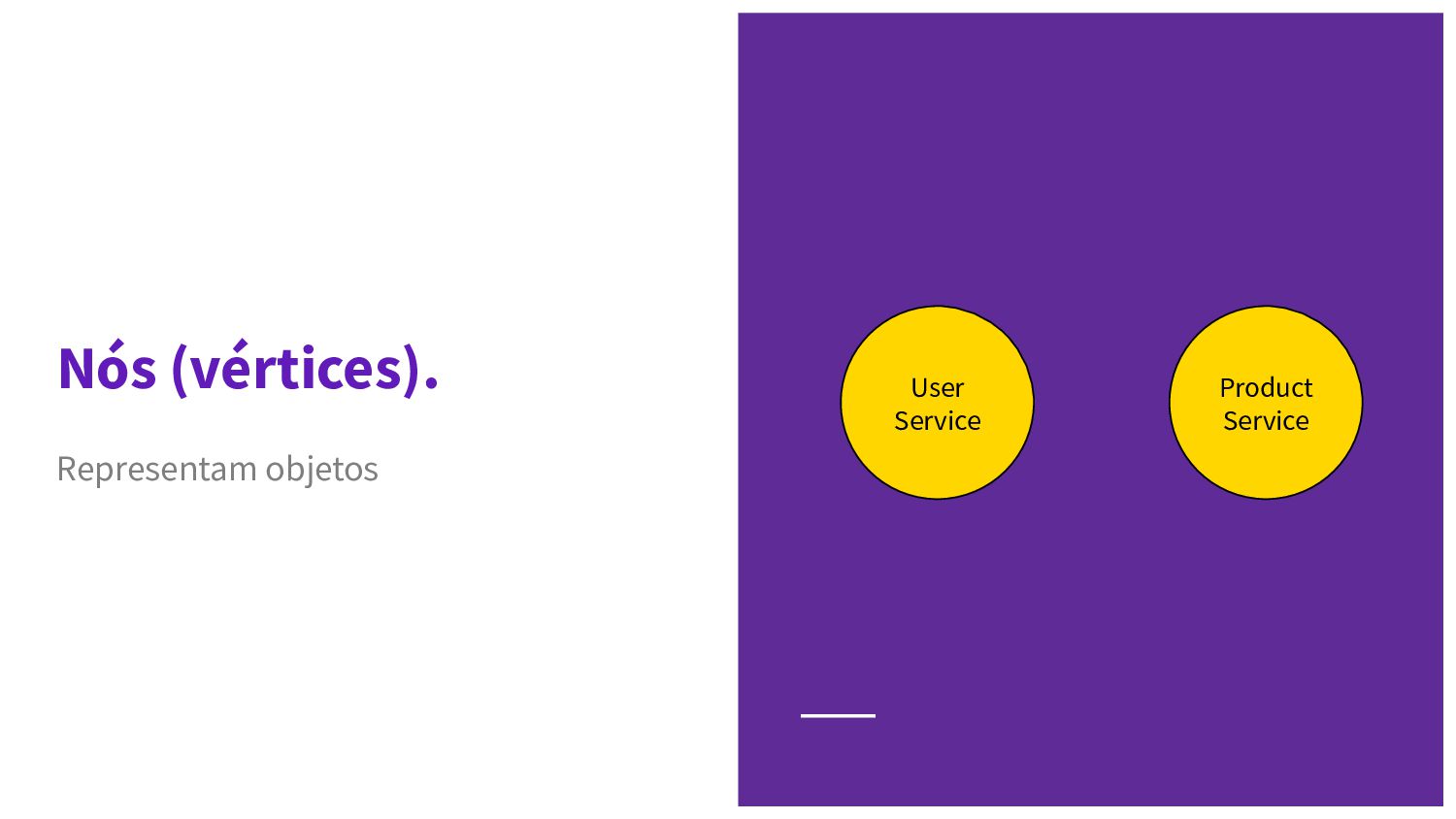

16. Nós (vértices). Representam objetos User Service Product Service

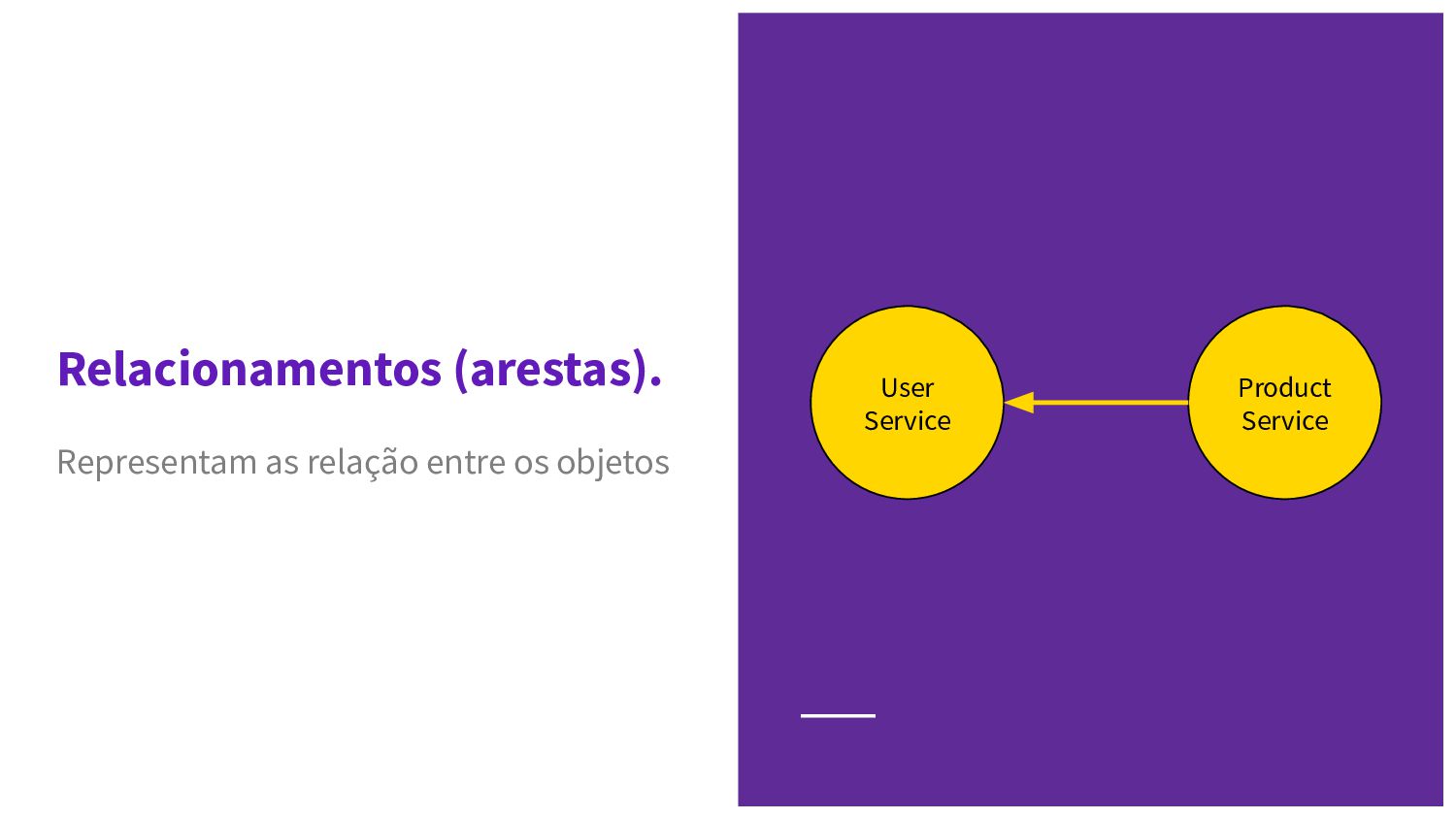

17. Relacionamentos (arestas). Representam as relação entre os objetos User Service Product Service

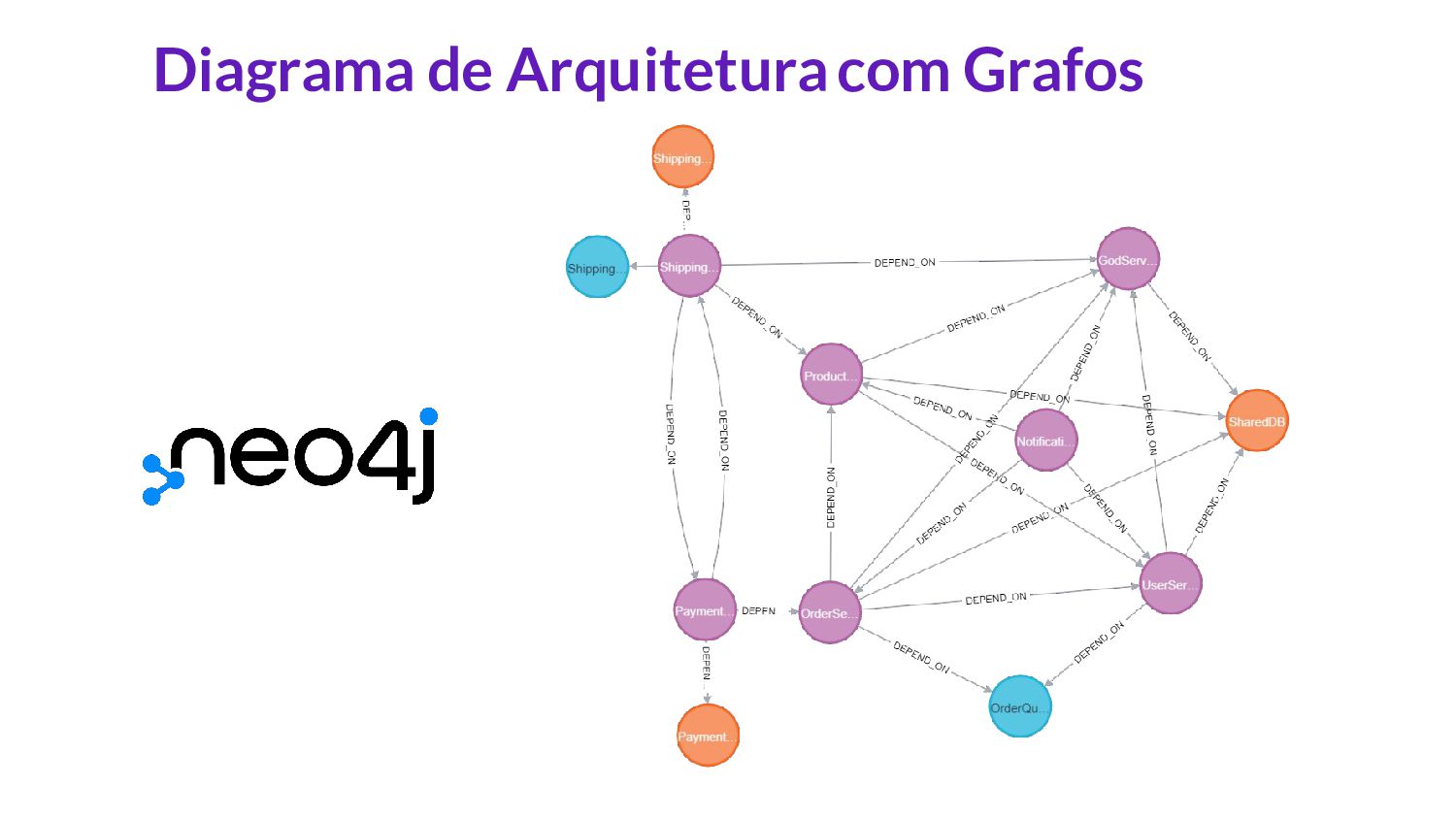

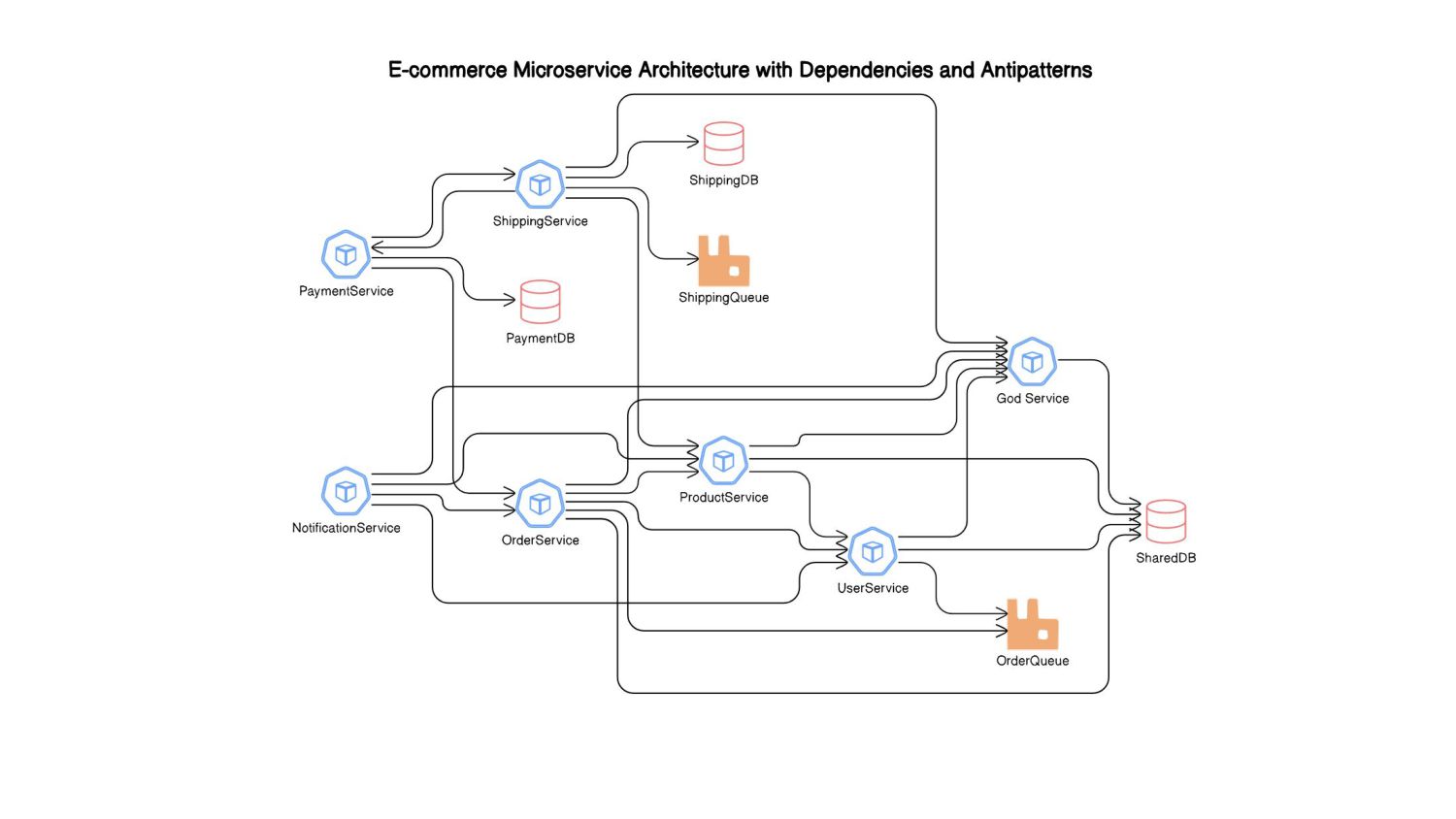

19. Diagrama de Arquitetura com Grafos
20. Shared Database Muitos micro serviços conectados na mesma base de dados. Formas de identificar: • Referências da base no código • Documentação da arquitetura • APM

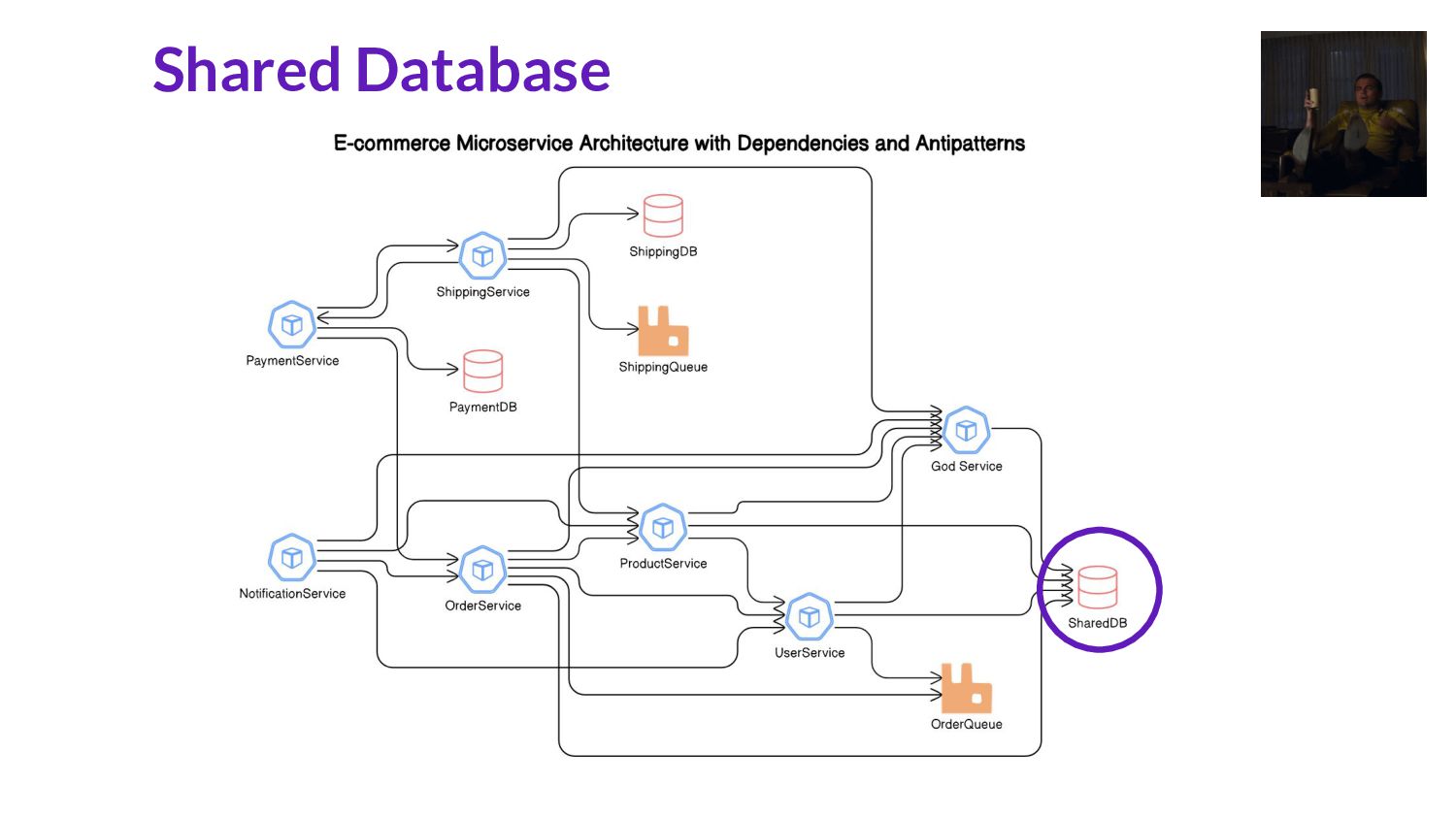

21. Shared Database

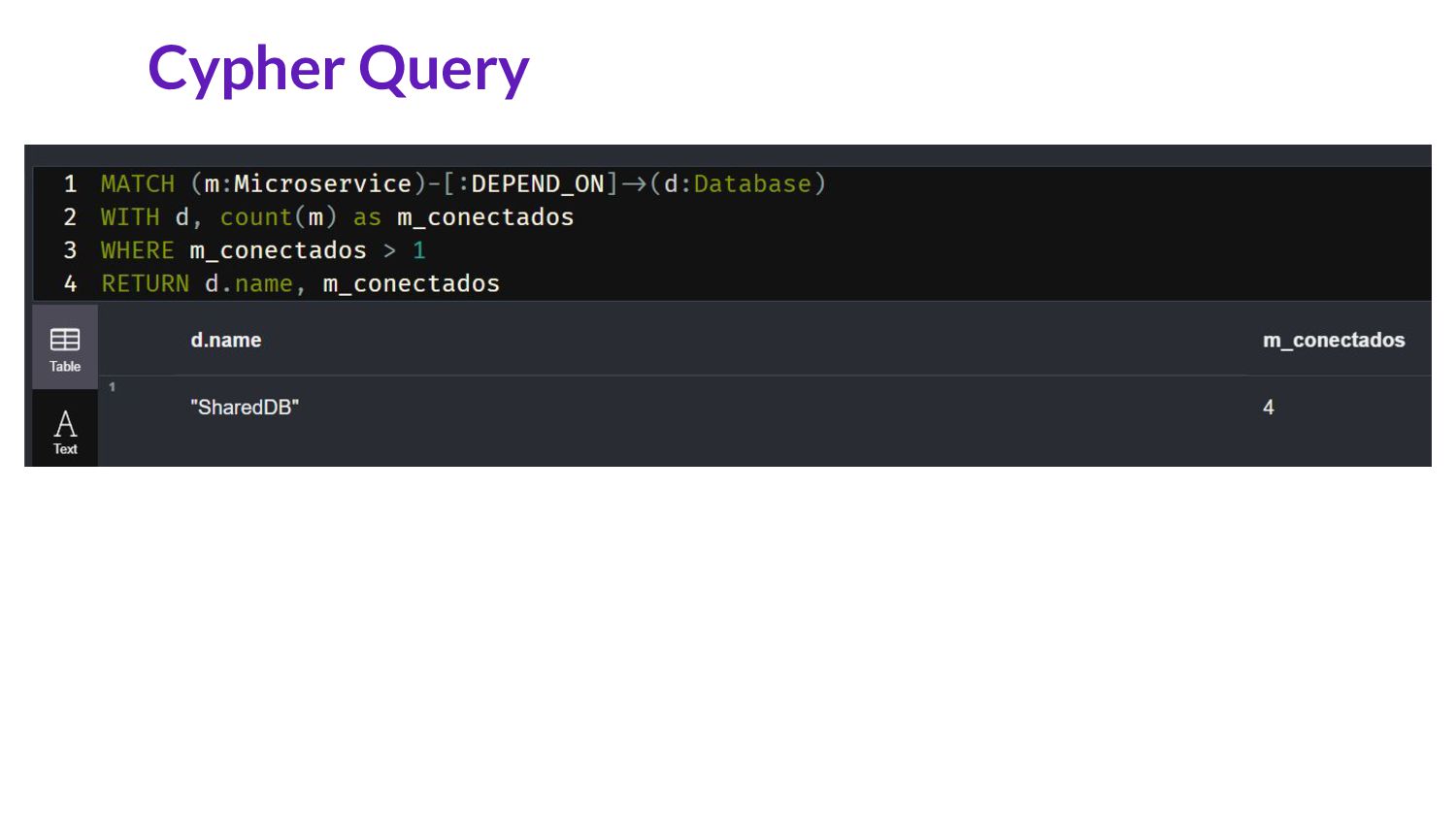

22. Cypher Query
23. God Service Um serviço que agrega muitas responsabilidades e ou é utilizado por outros serviços. Sintomas: • Muitos endpoints • Serviço inflado • Alto grau de Fan-In

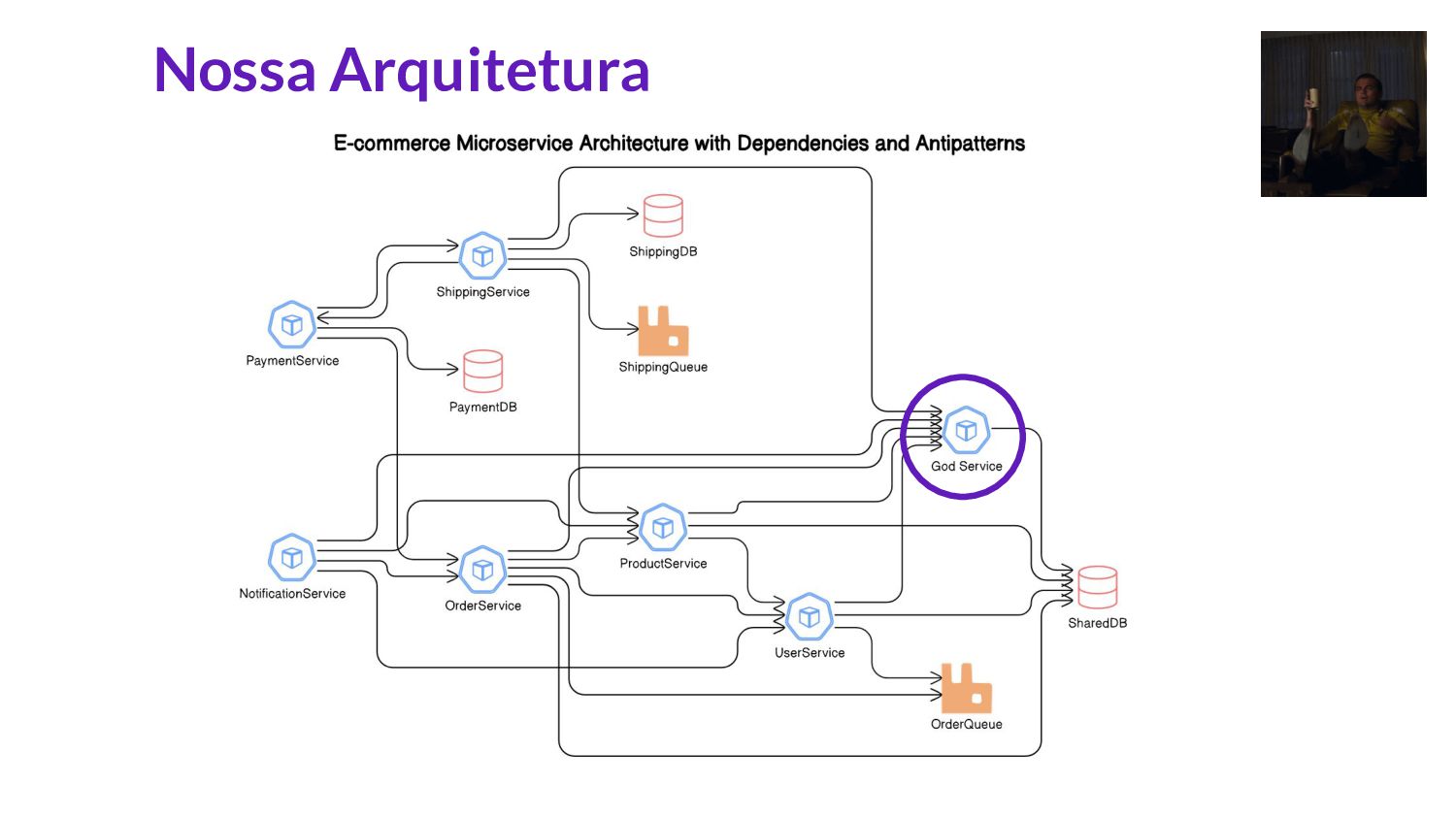

24. Nossa Arquitetura

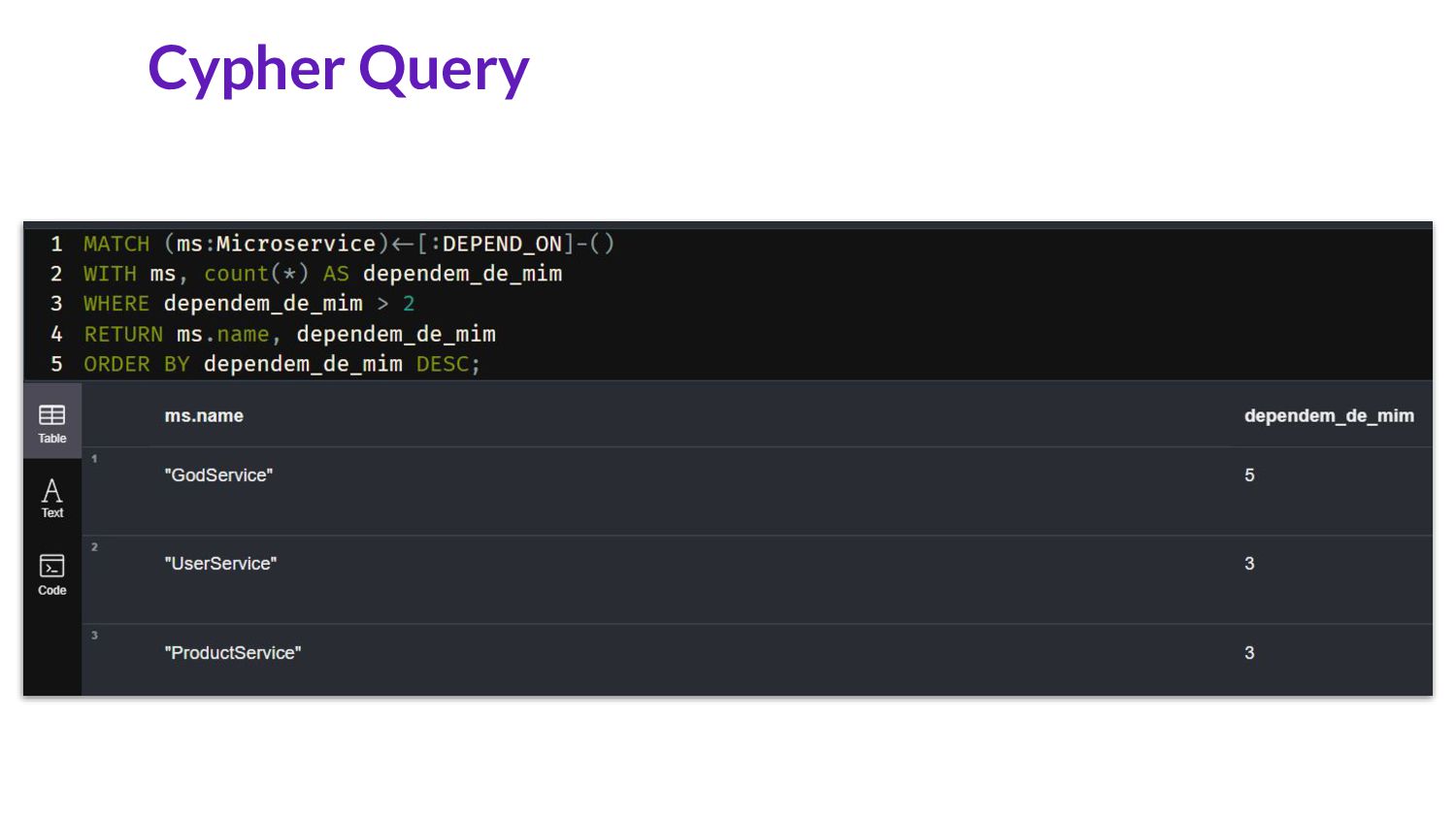

25. Cypher Query
26. Cadeia de Serviços (Service Chain) Múltiplos serviços são chamados em sequência para completar uma funcionalidade. Sintomas: • Fragmentação excessiva • Excesso de timeouts • Erros em cadeia

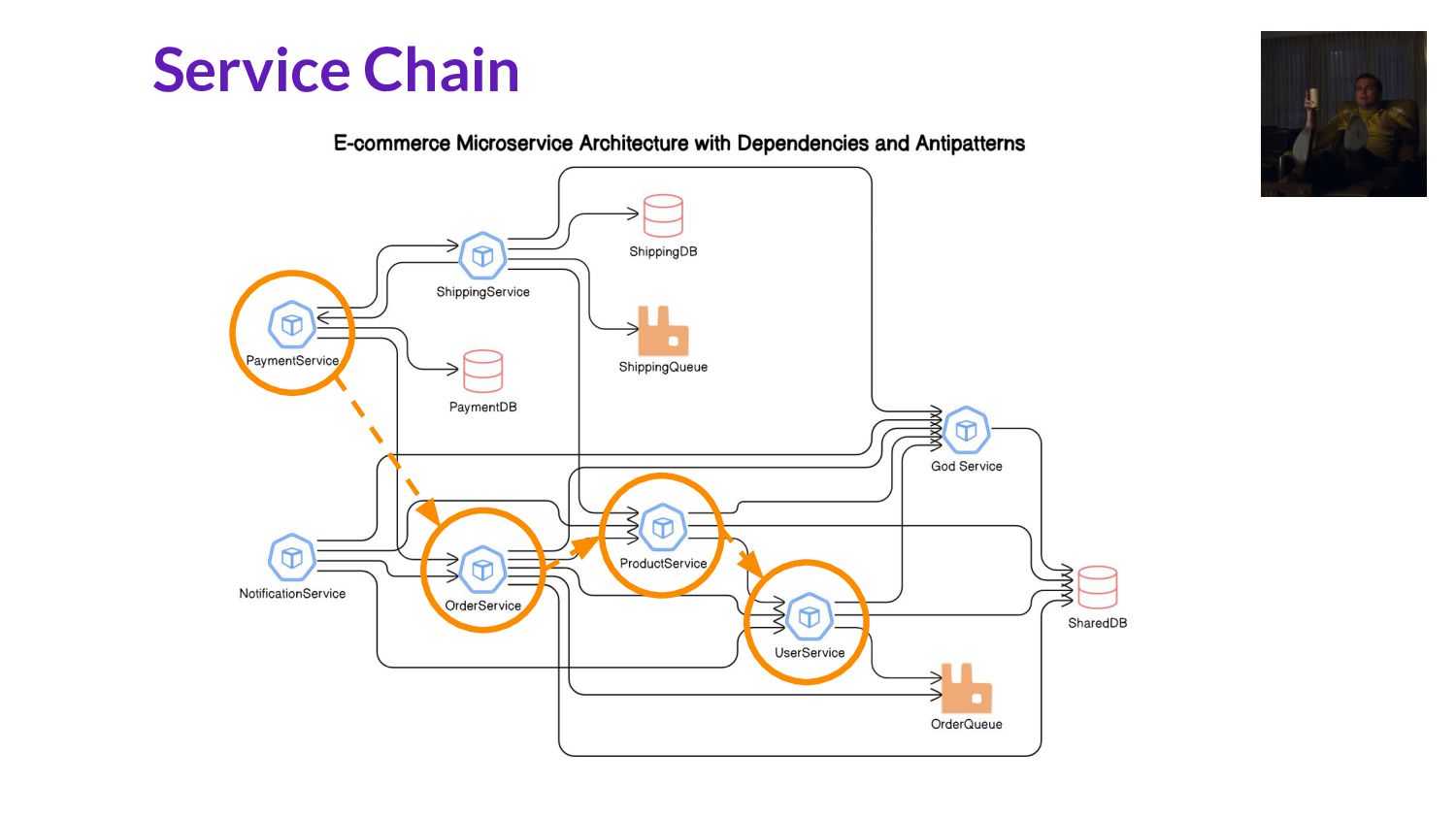

27. Service Chain

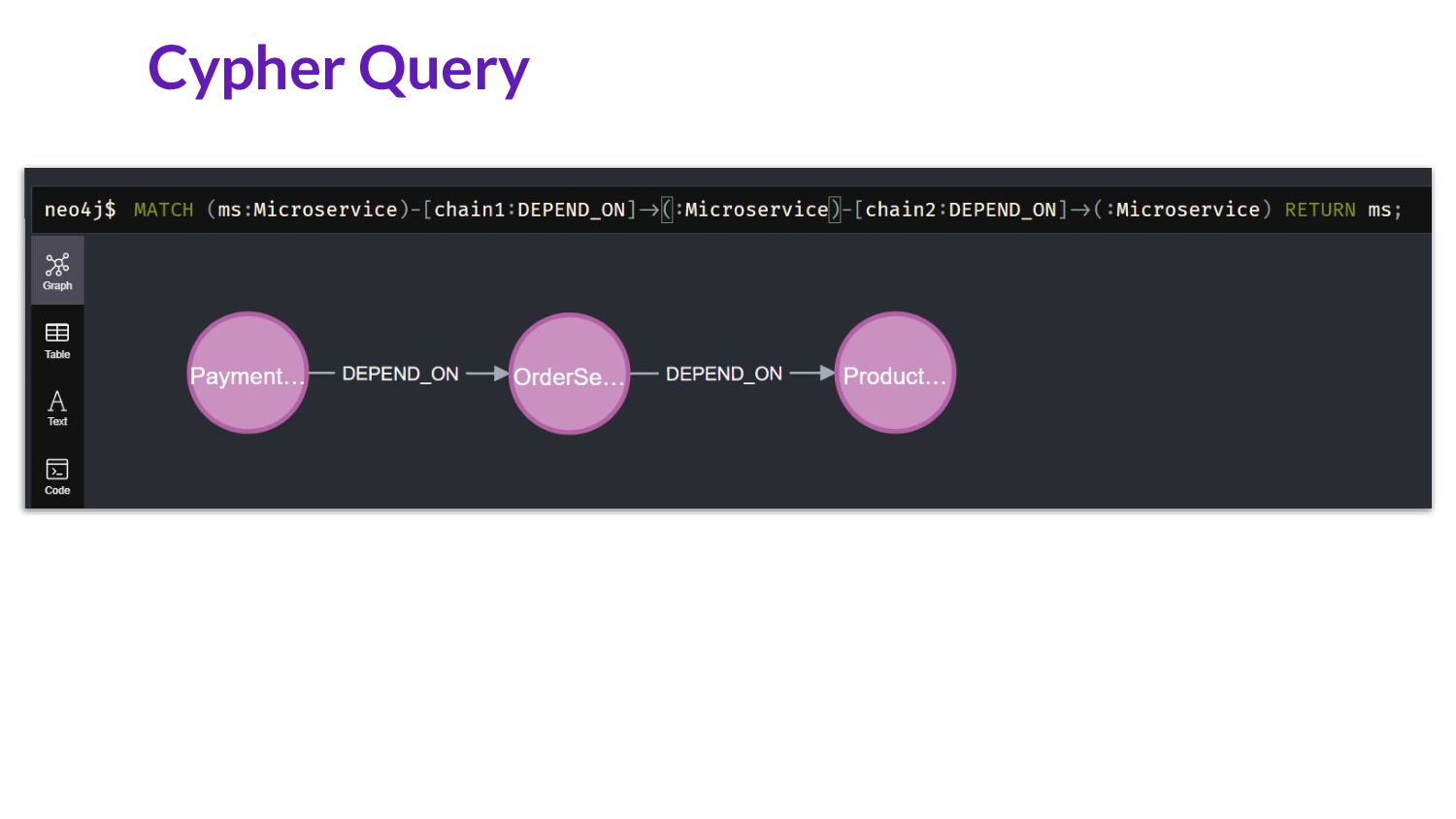

28. Cypher Query

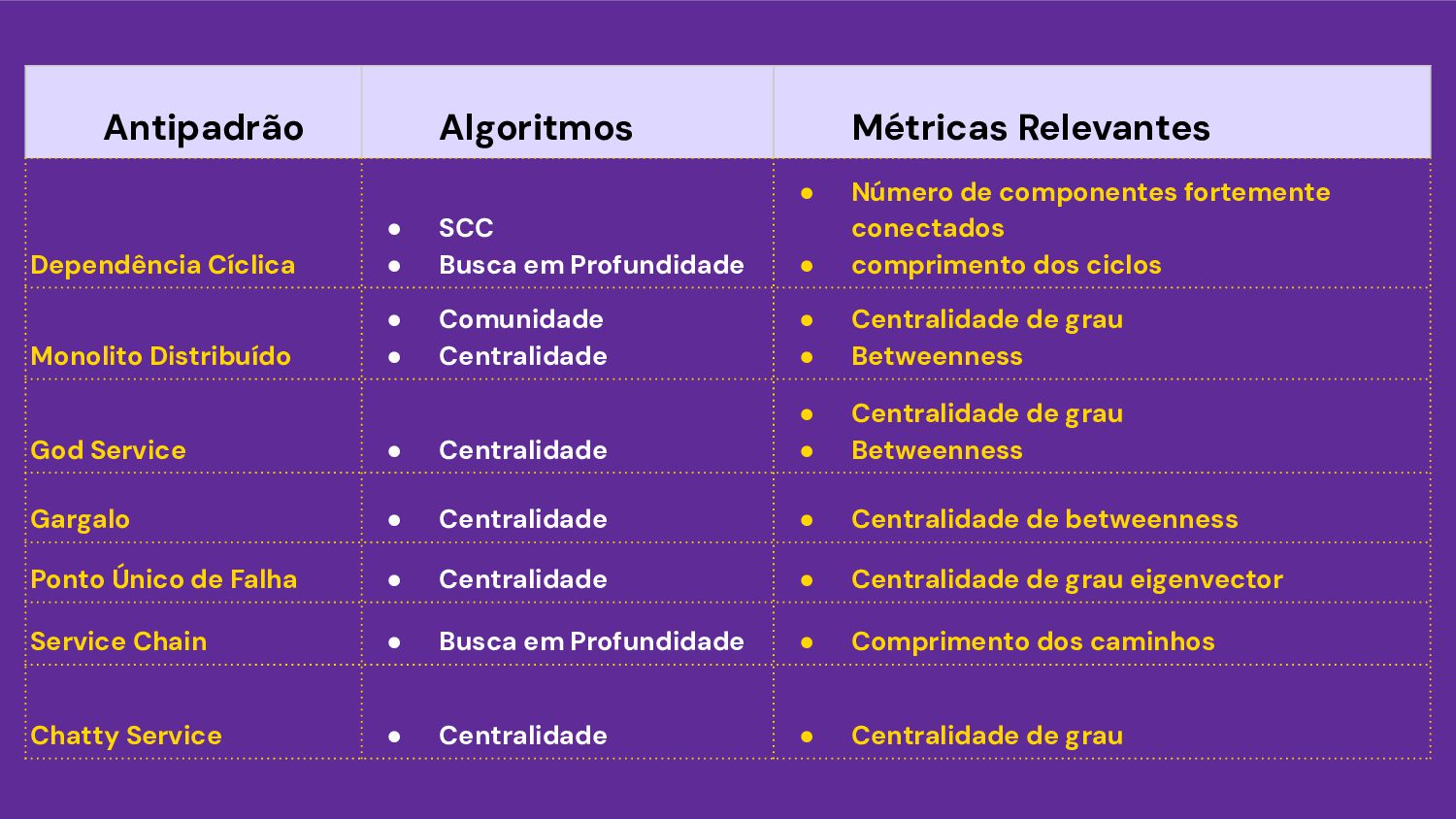

29. Antipadrão Algoritmos Métricas Relevantes Dependência Cíclica • SCC • Busca em Profundidade • Número de componentes fortemente conectados • comprimento dos ciclos Monolito Distribuído • Comunidade • Centralidade • Centralidade de grau • Betweenness God Service • Centralidade • Centralidade de grau • Betweenness Gargalo • Centralidade • Centralidade de betweenness Ponto Único de Falha • Centralidade • Centralidade de grau eigenvector Service Chain • Busca em Profundidade • Comprimento dos caminhos Chatty Service • Centralidade • Centralidade de grau

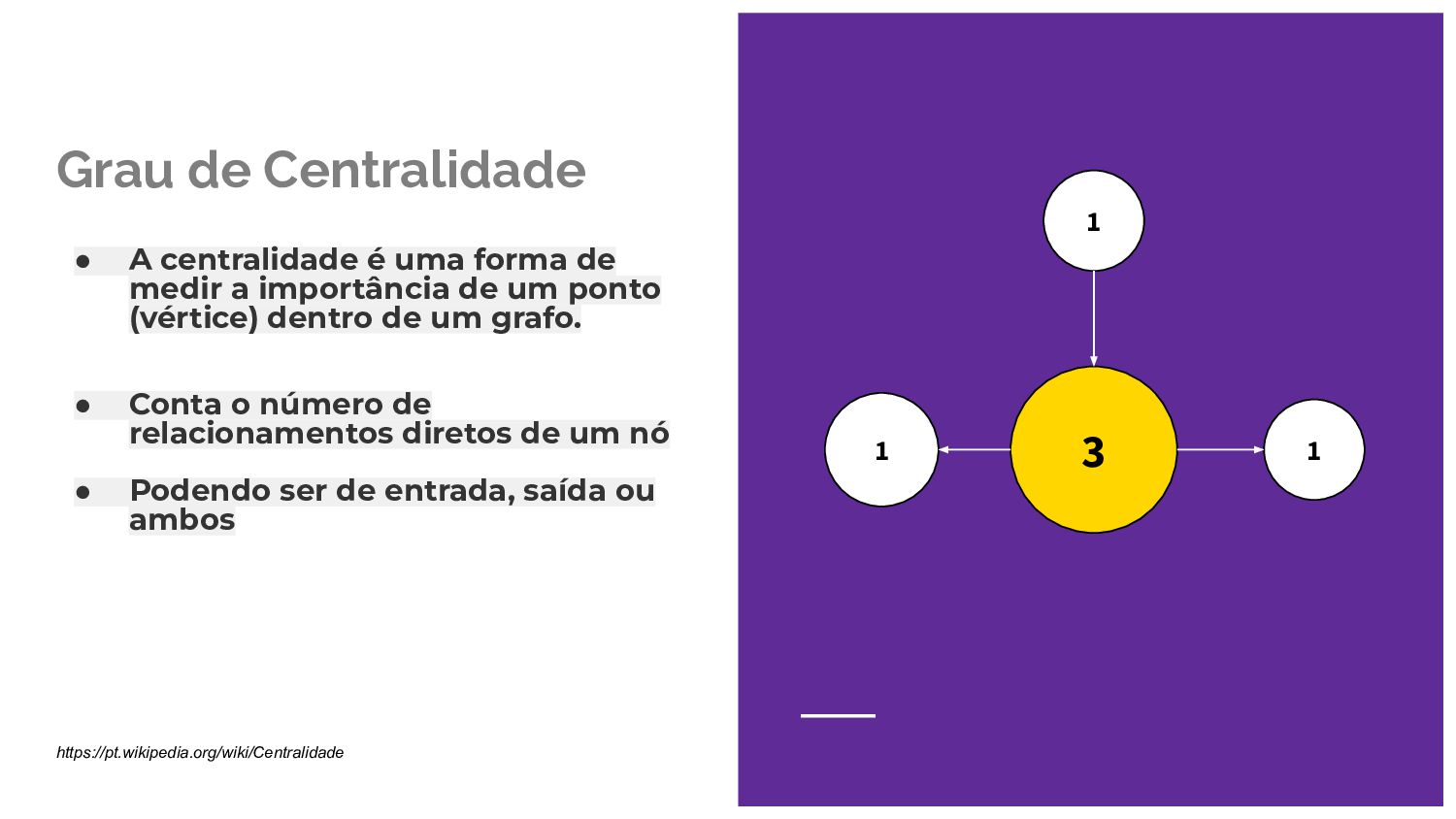

30. Grau de Centralidade • A centralidade é uma forma de medir a importância de um ponto (vértice) dentro de um grafo. • Conta o número de relacionamentos diretos de um nó • Podendo ser de entrada, saída ou ambos https://pt.wikipedia.org/wiki/Centralidade 3 1 1 1

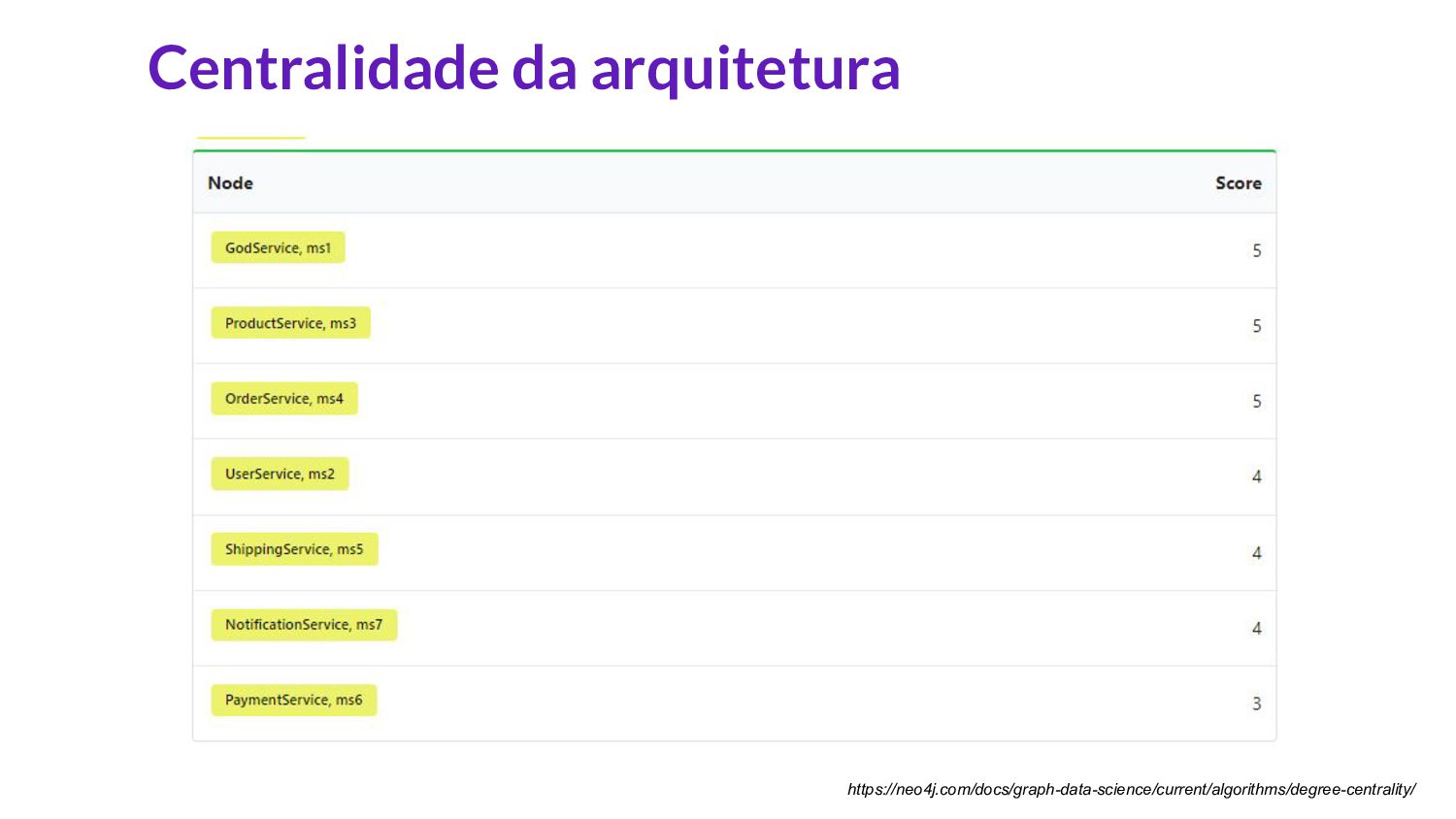

31. Centralidade da arquitetura https://neo4j.com/docs/graph-data-science/current/algorithms/degree-centrality/

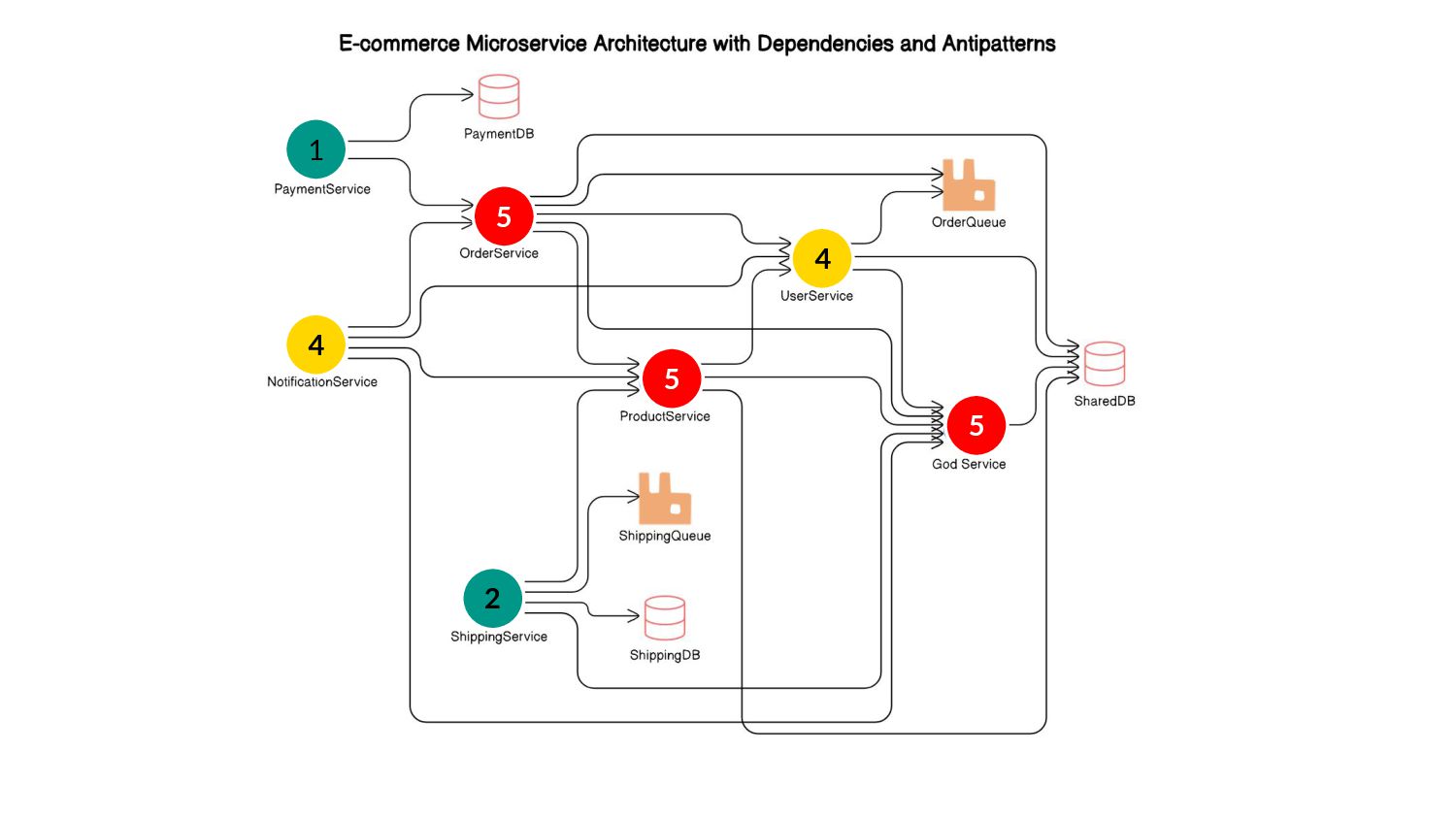

32. 5 4 5 2 4 5 1

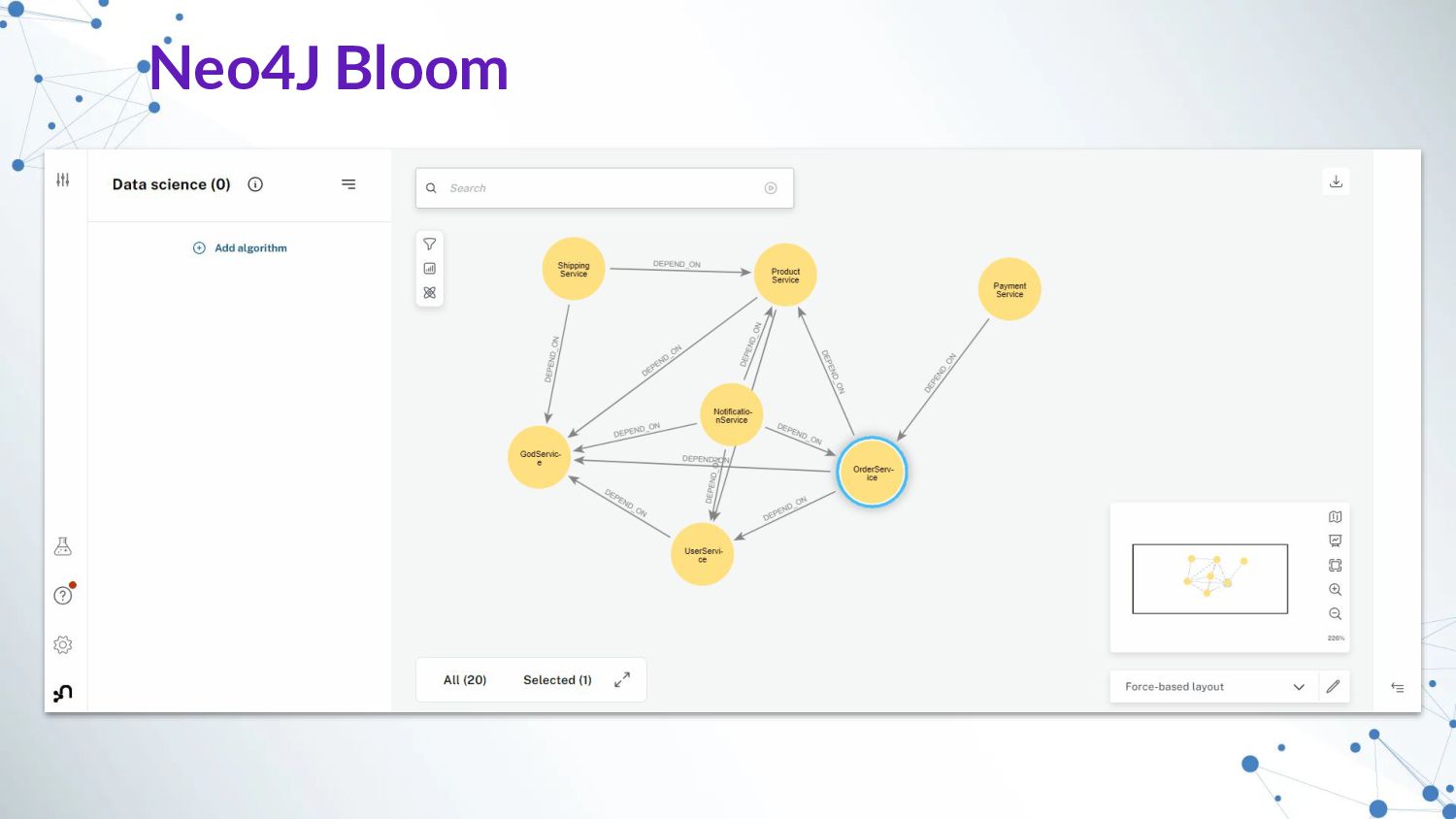

33. Neo4J Bloom
34. Demo • NeoDash • Natural Language Queries • RAG

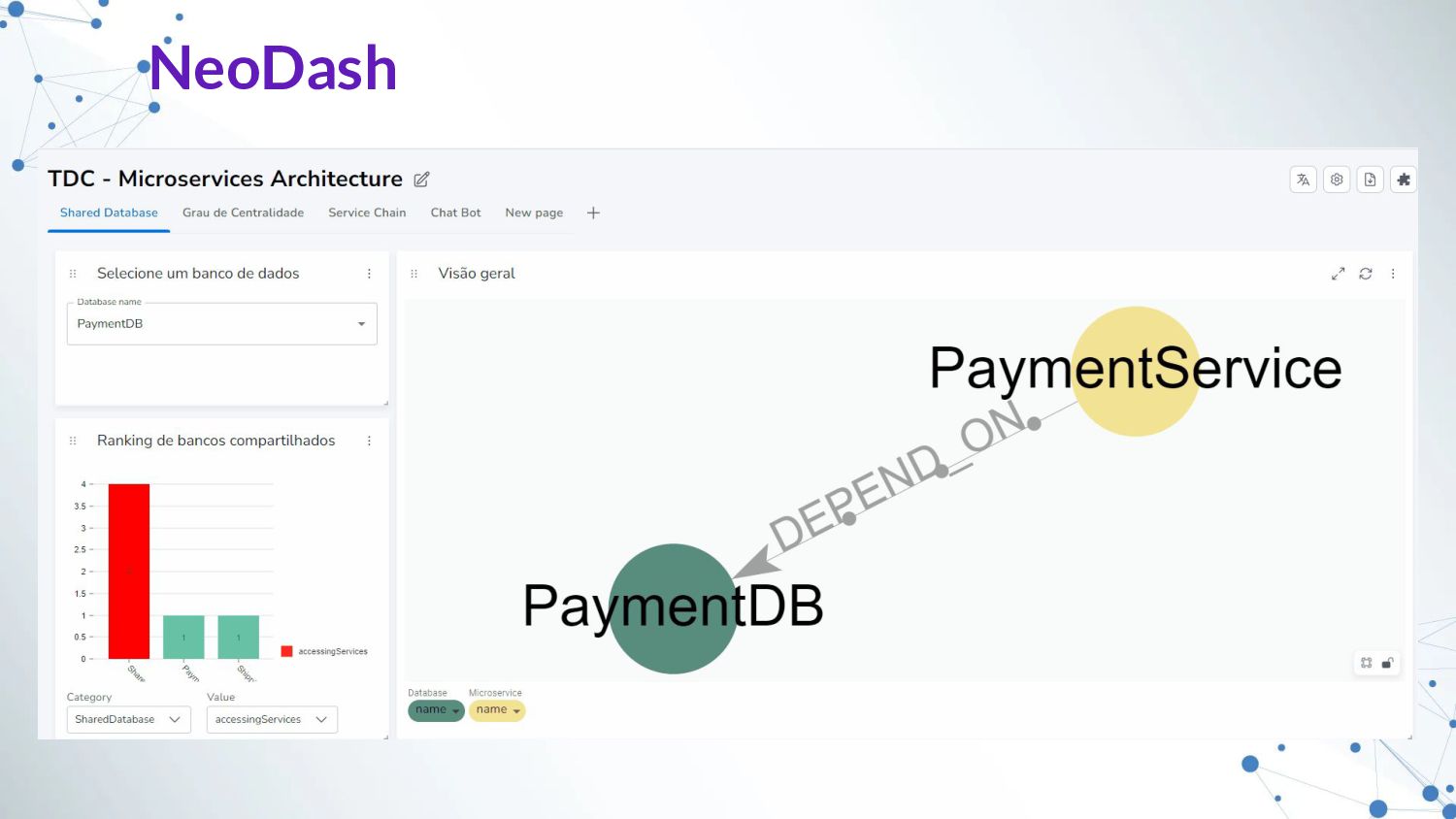

35. NeoDash

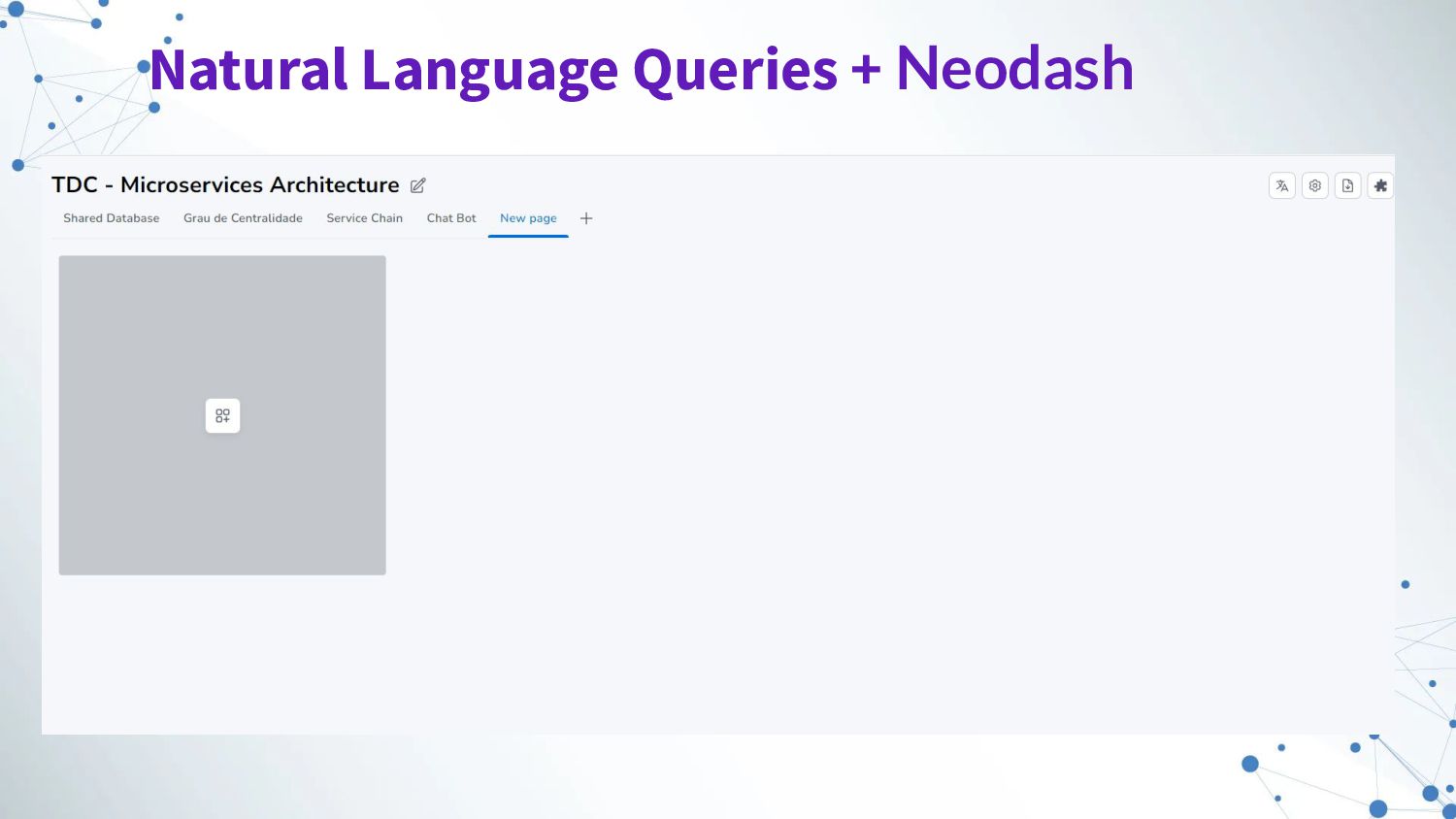

36. https://neo4j.com/labs/neodash/2.3/user-guide/extensions/natural-language-queries/ Natural Language Queries + Neodash

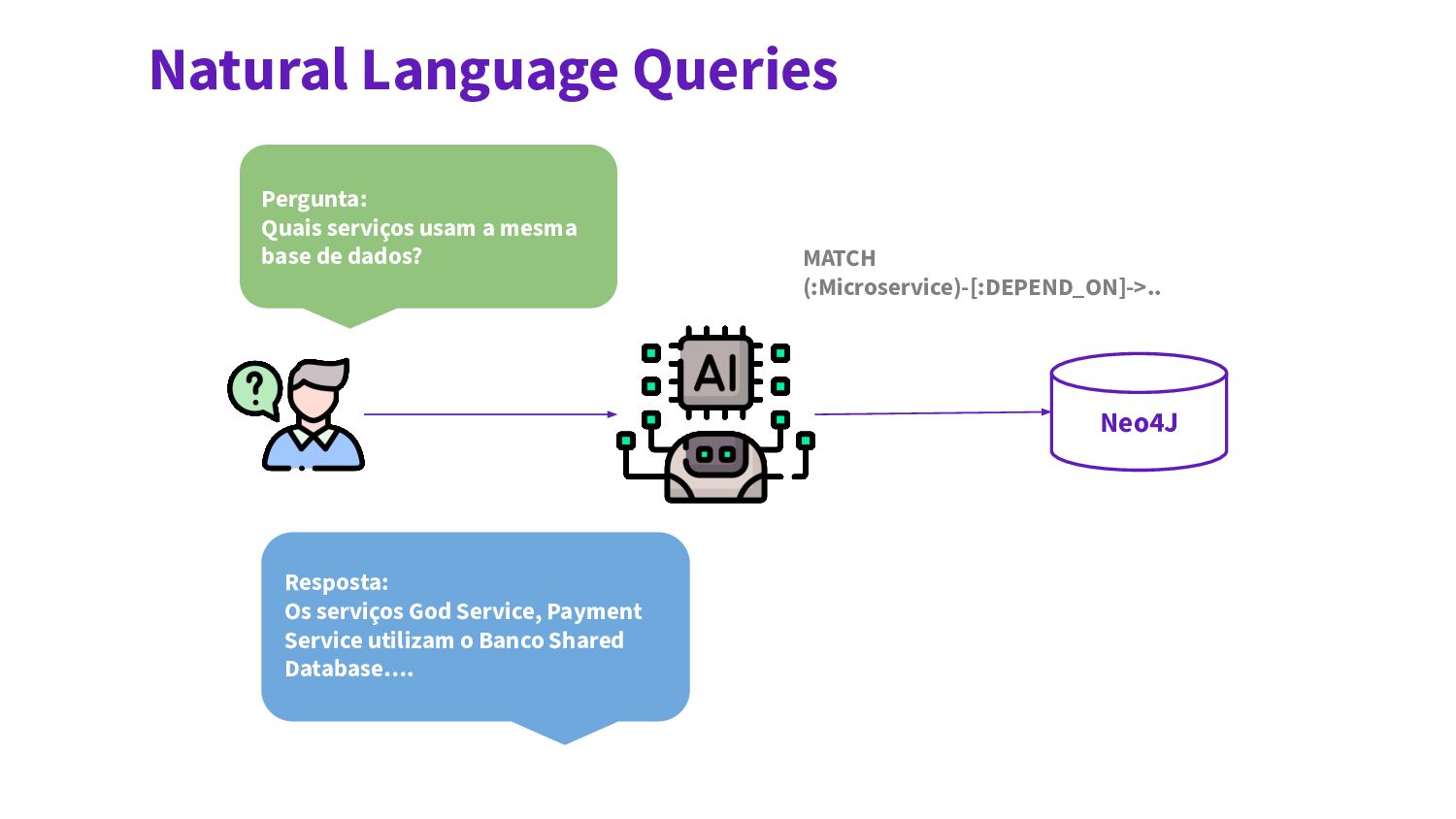

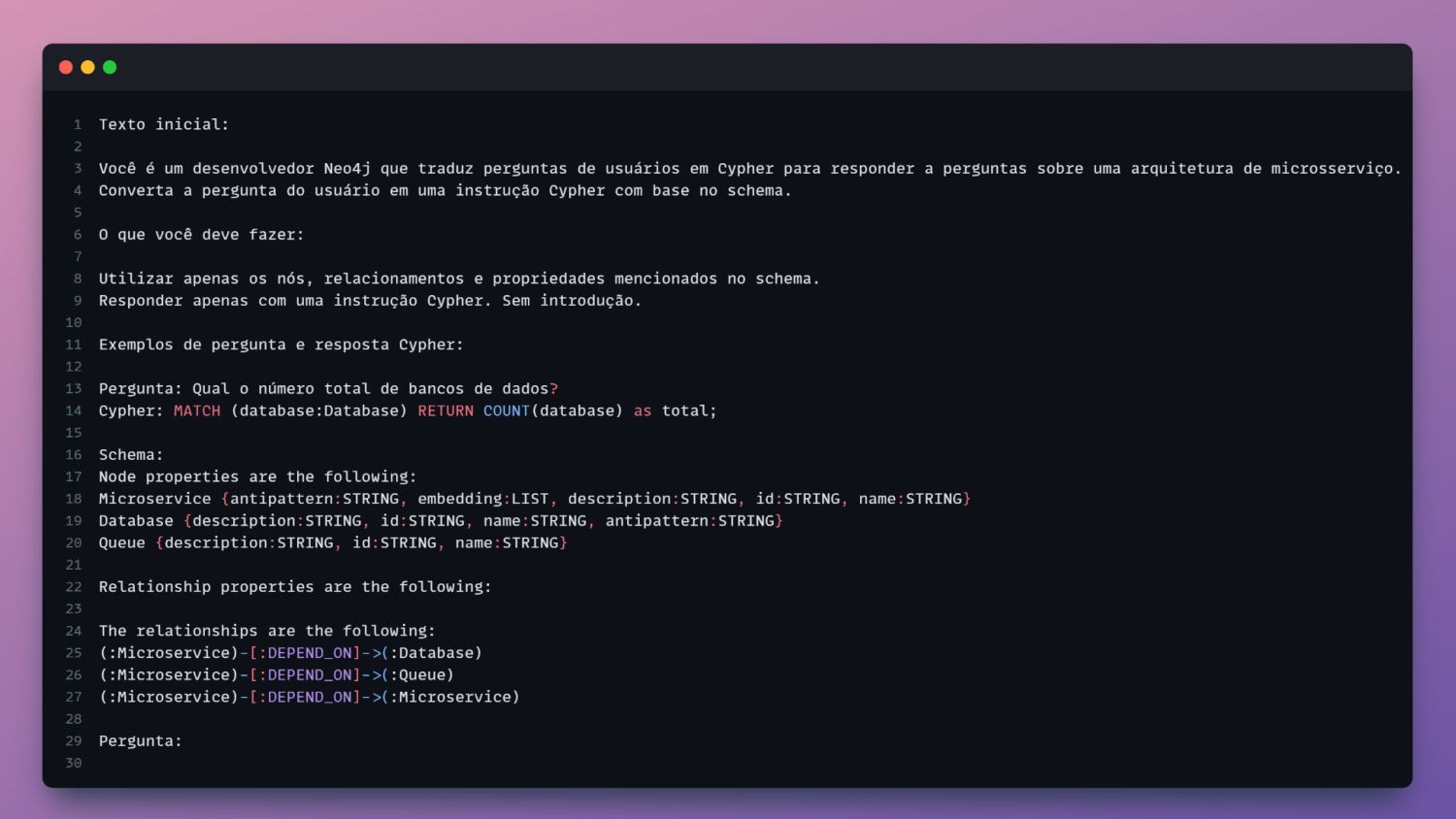

37. Natural Language Queries Neo4J MATCH (:Microservice)-[:DEPEND_ON]->.. Pergunta: Quais serviços usam a mesma base de dados? Resposta: Os serviços God Service, Payment Service utilizam o Banco Shared Database….

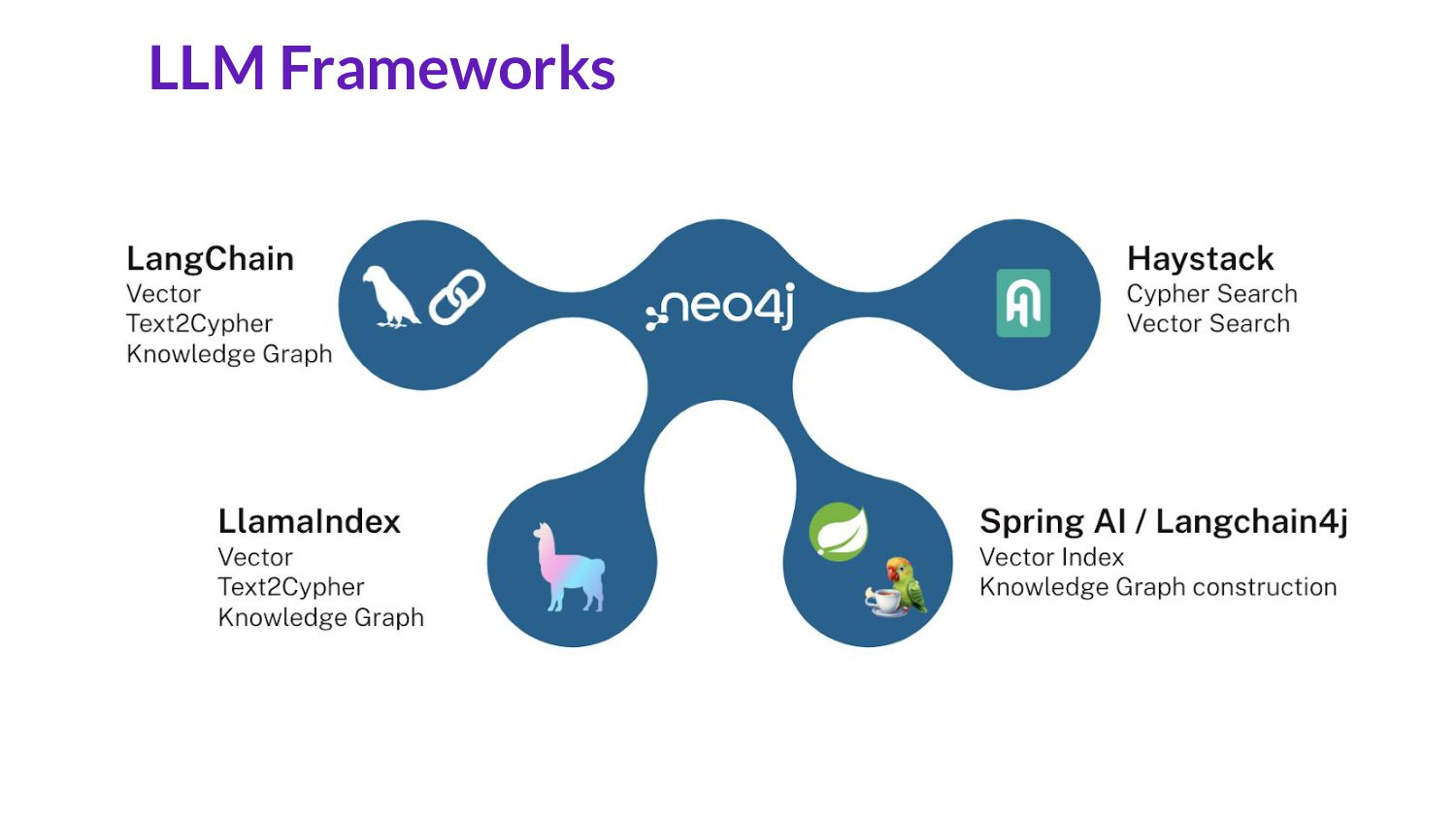

38. LLM Frameworks

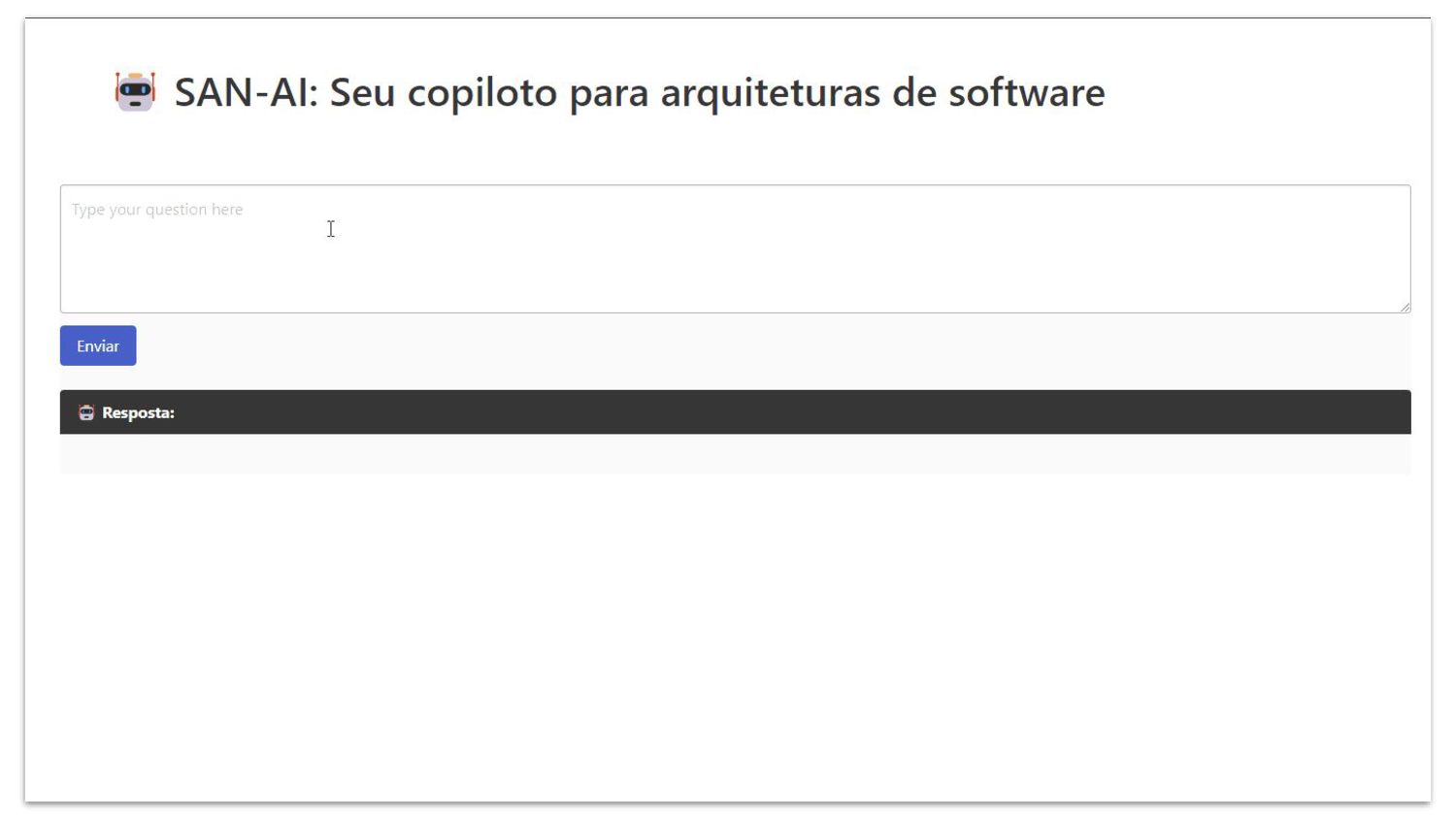

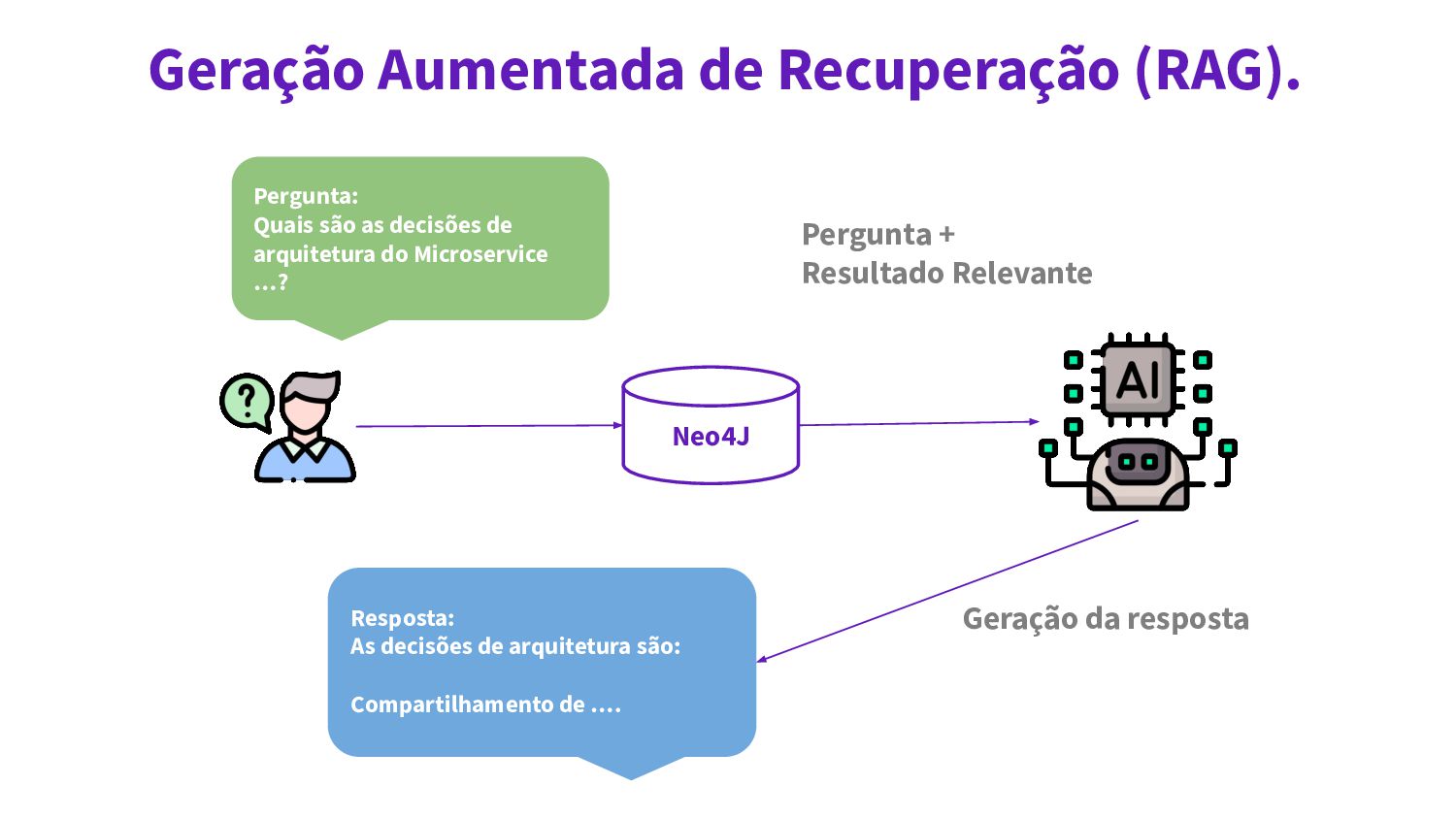

41. Geração Aumentada de Recuperação (RAG). Neo4J Pergunta + Resultado Relevante Pergunta: Quais são as decisões de arquitetura do Microservice …? Resposta: As decisões de arquitetura são: Compartilhamento de …. Geração da resposta
42. Exemplo

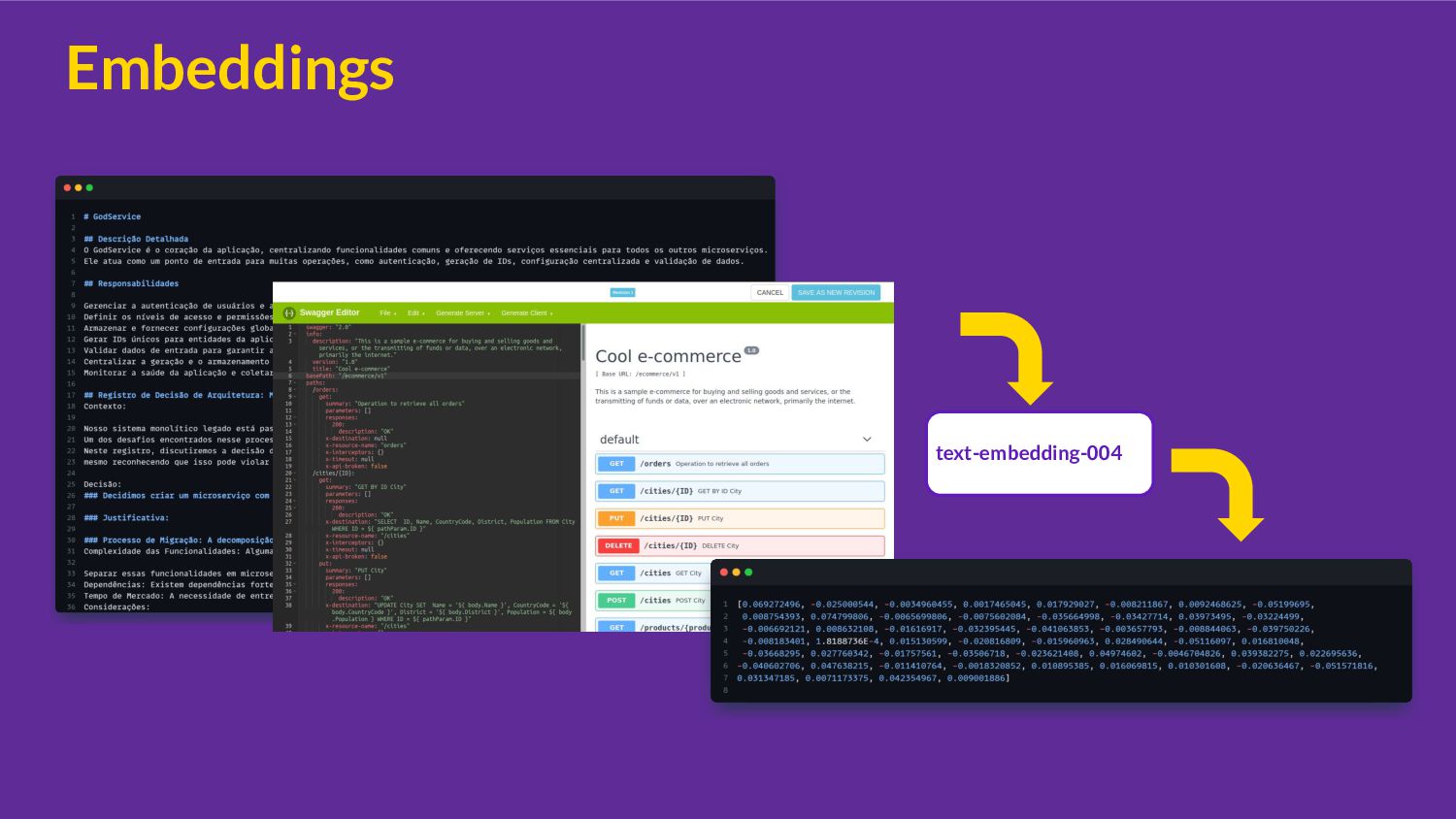

43. Embeddings text-embedding-004

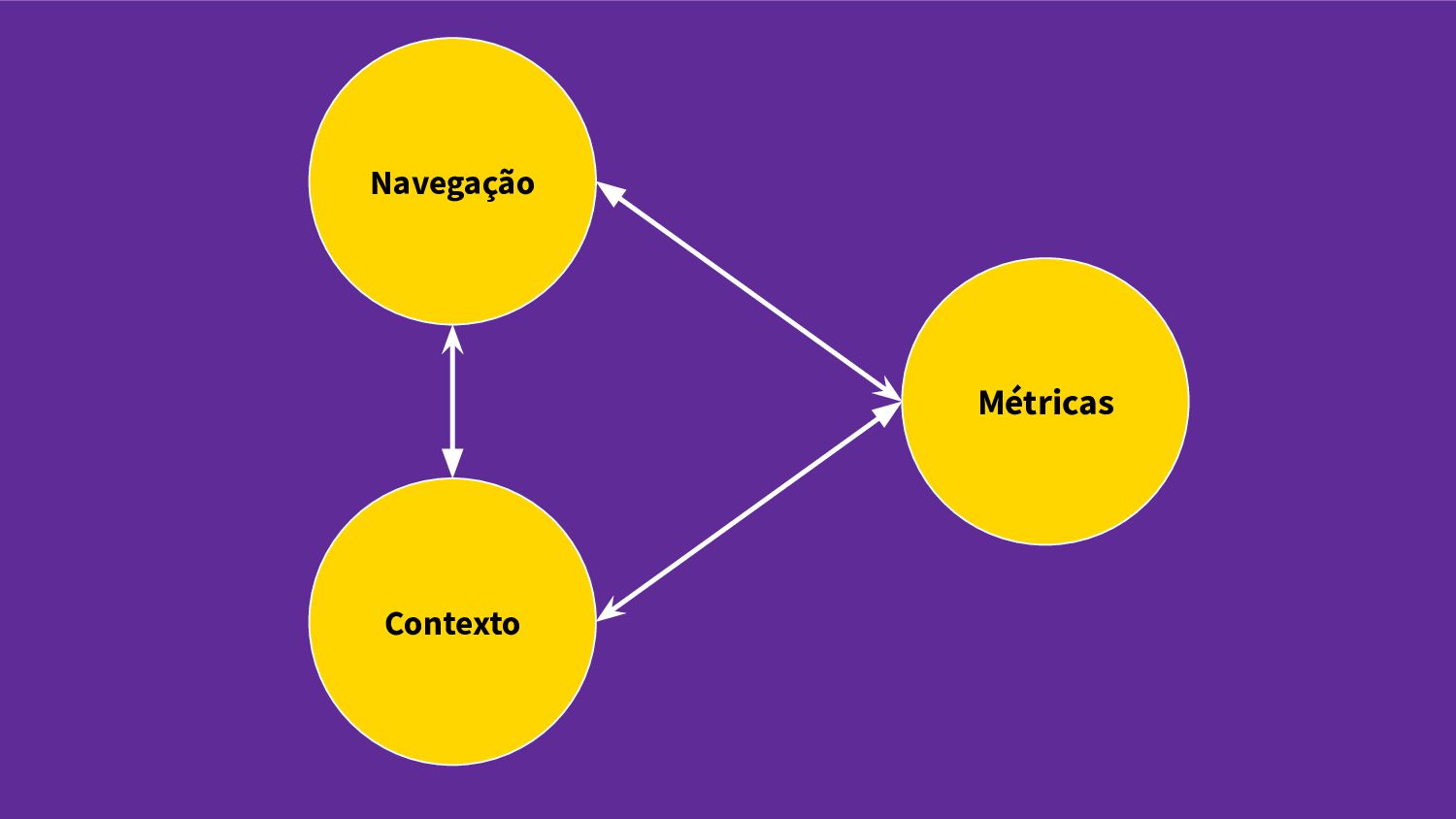

44. Contexto Navegação Métricas
45. OBRIGADO /raphaelinacio Ficou alguma dúvida? Quer o slide ou código fonte, conecte-se comigo:
