URP の 2D Renderer と たわむれる

https://unity-fully-understood.connpass.com/event/358068/

Transcript

1. URP の 2D Renderer と たわむれる るっちょ @ruccho_vector

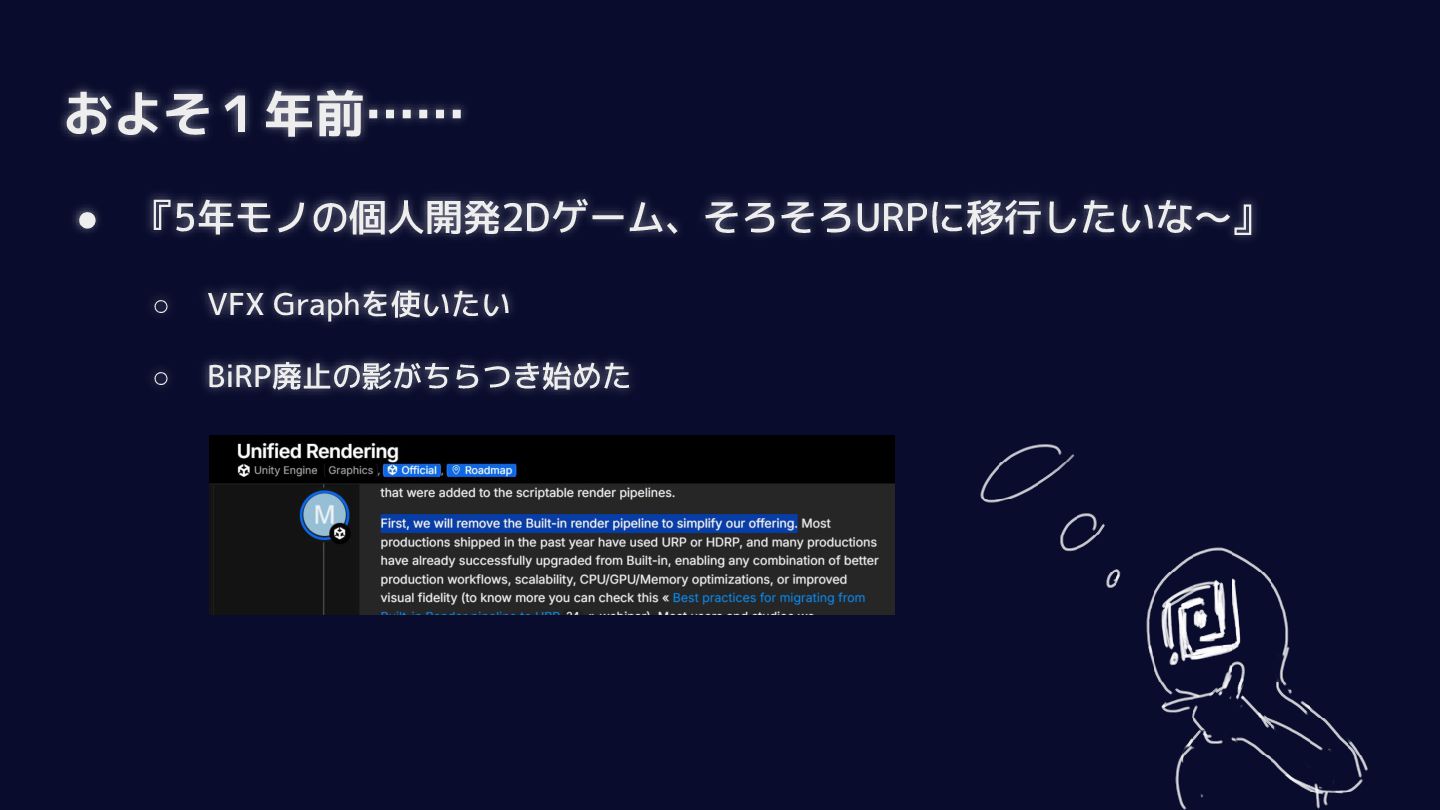

2. およそ１年前…… • 『5年モノの個人開発2Dゲーム、そろそろURPに移行したいな～』 ◦ VFX Graphを使いたい ◦ BiRP廃止の影がちらつき始めた

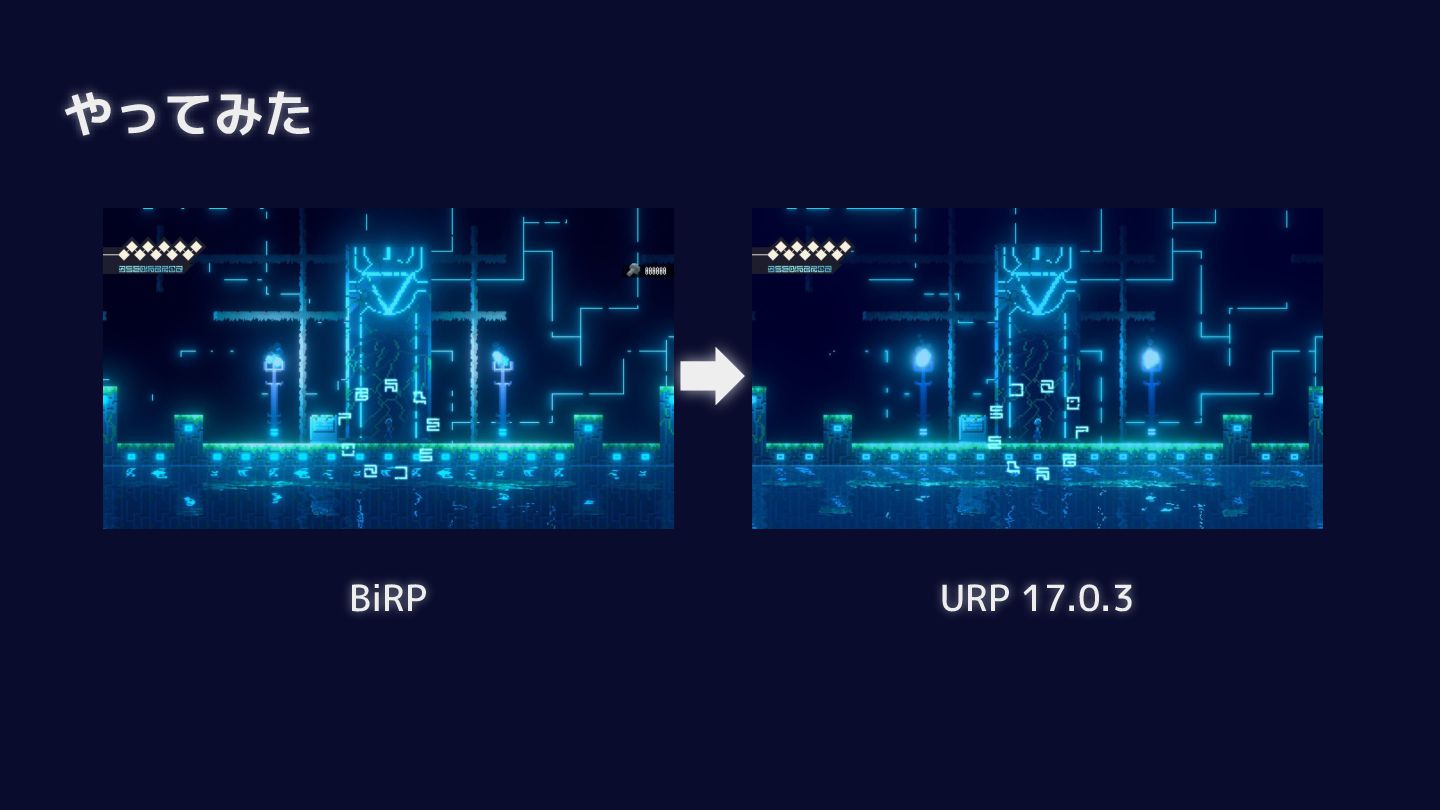

3. やってみた URP 17.0.3 BiRP
4. URP移行でやったことを 紹介していきます

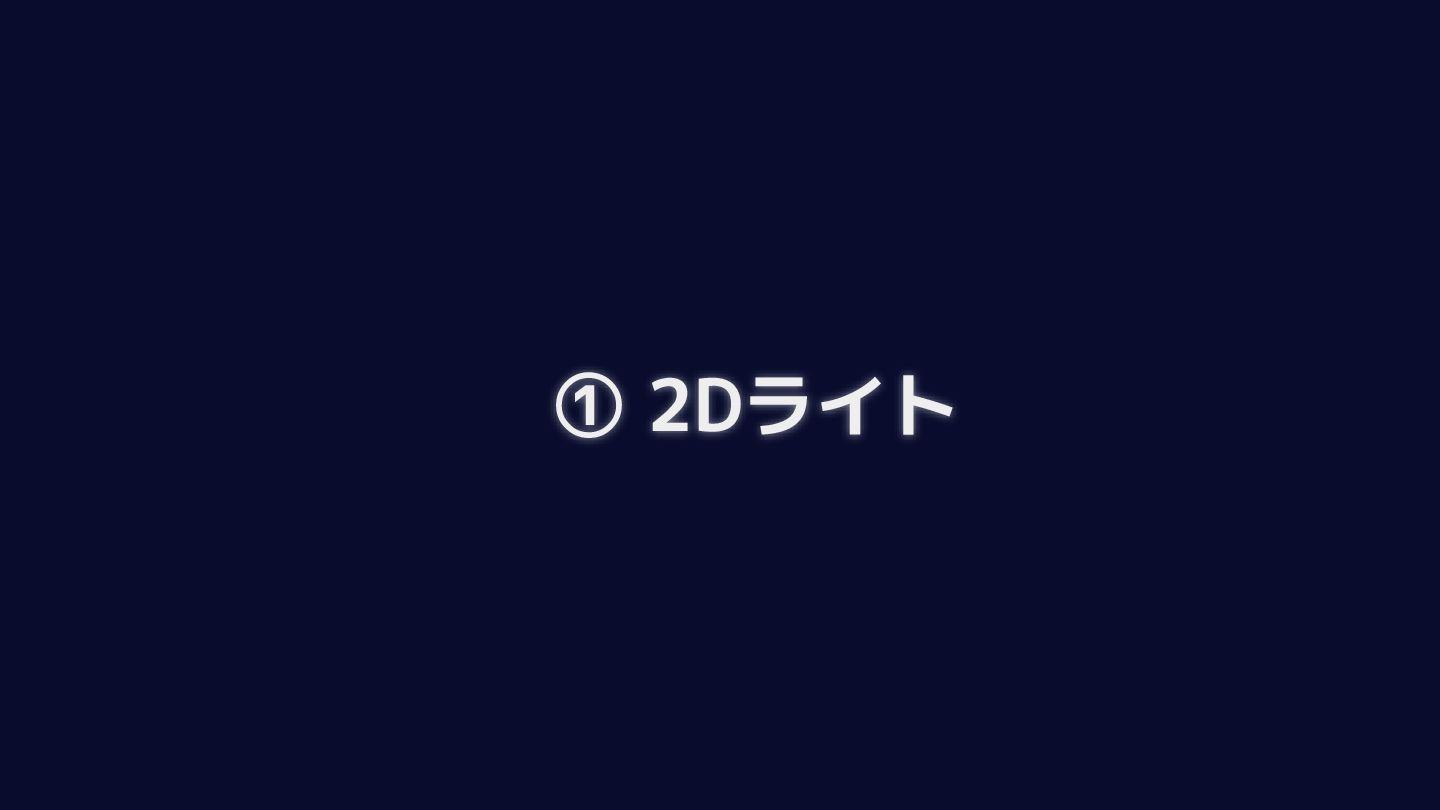

5. ① 2Dライト

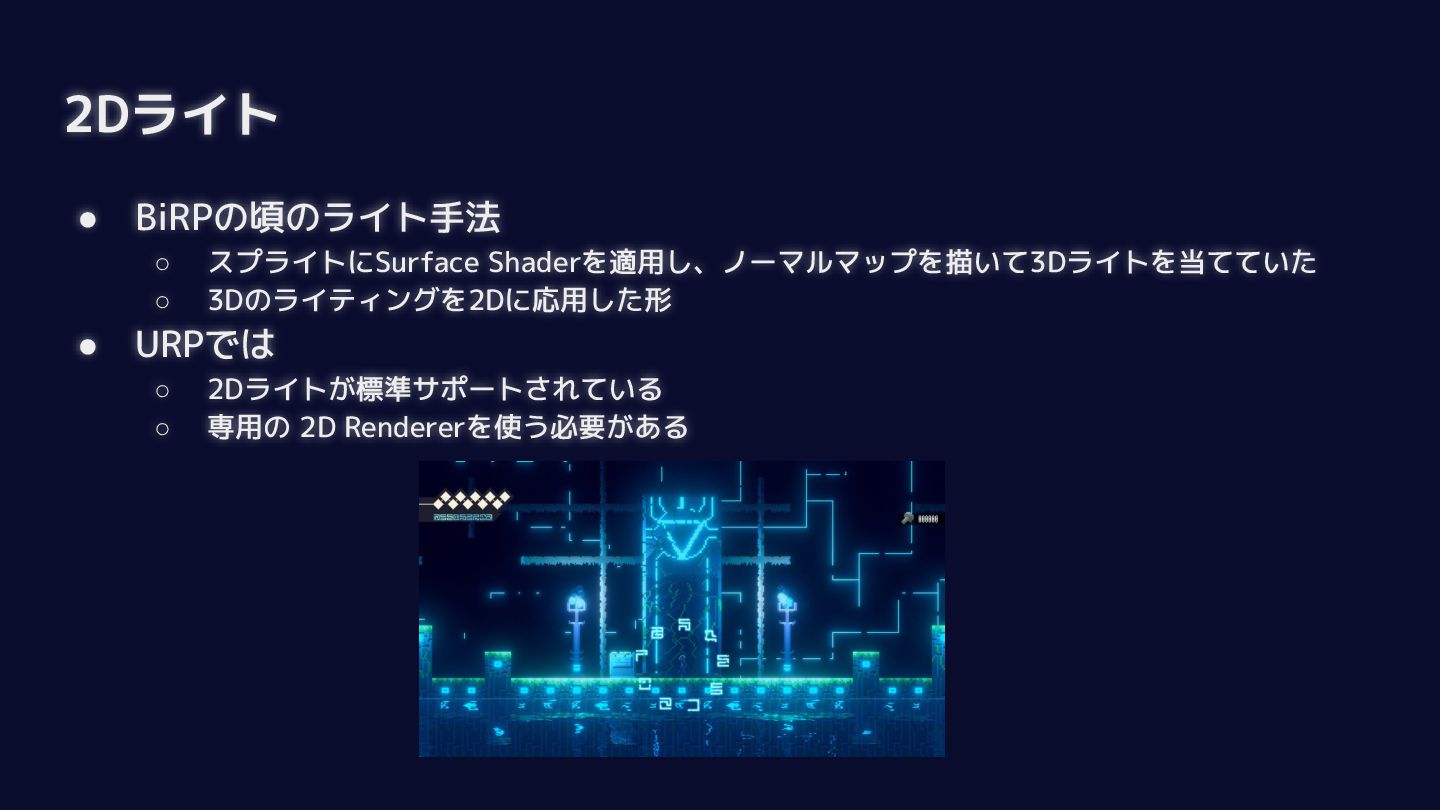

6. 2Dライト • BiRPの頃のライト手法 ◦ スプライトにSurface Shaderを適用し、ノーマルマップを描いて3Dライトを当てていた ◦ 3Dのライティングを2Dに応用した形 • URPでは ◦ 2Dライトが標準サポートされている ◦ 専用の 2D Rendererを使う必要がある
7. 2D Rendererのパイプライン • 先に画面全体のNormalと陰影を計算してから合成する手法 ◦ Deferred Rendering的ともいえる ◦ BiRPではForward Renderingのライト数制限がきつかったが、それも緩和された
8. ② GrabPassがなくなった

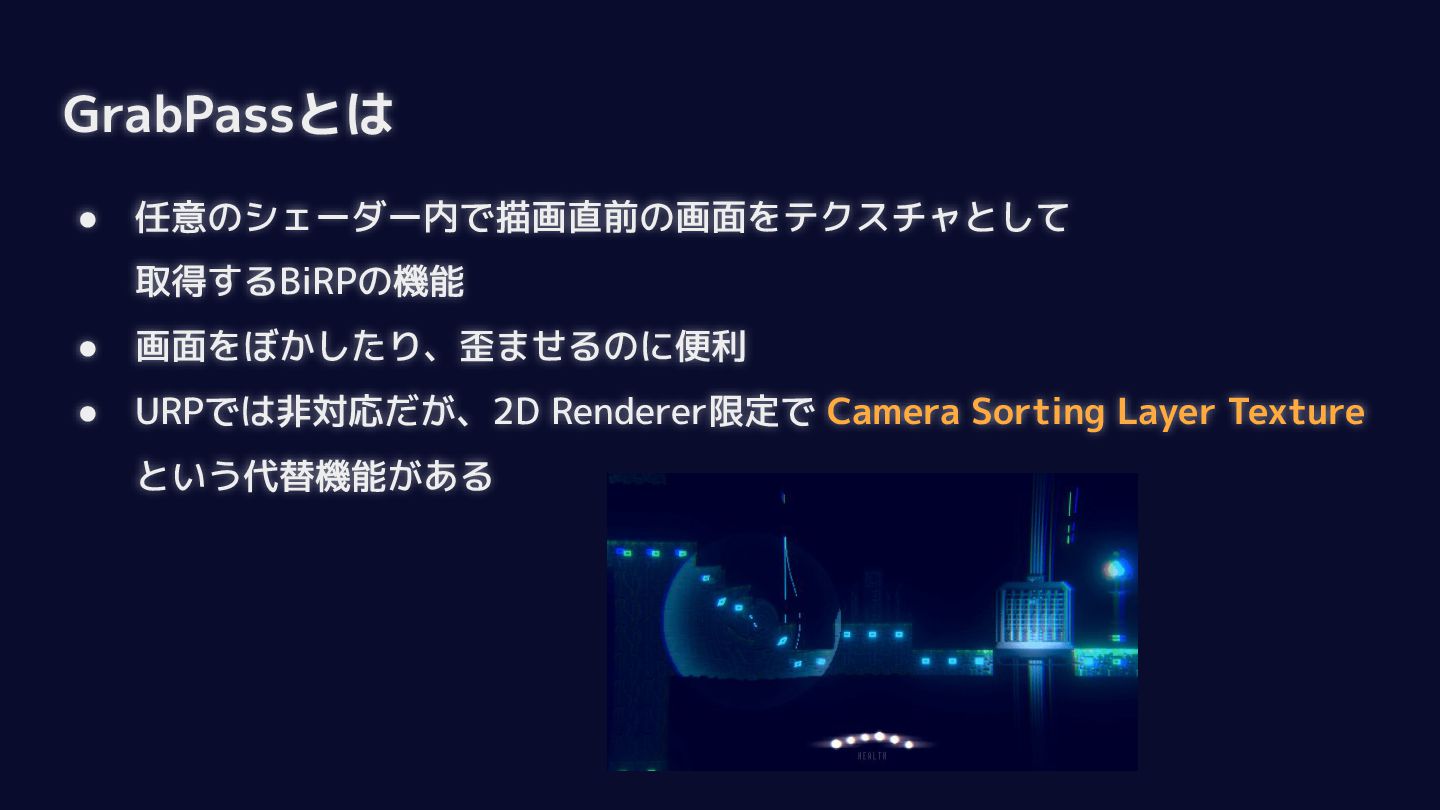

9. GrabPassとは • 任意のシェーダー内で描画直前の画面をテクスチャとして 取得するBiRPの機能 • 画面をぼかしたり、歪ませるのに便利 • URPでは非対応だが、2D Renderer限定で Camera Sorting Layer Texture という代替機能がある
10. Camera Sorting Layer Texture • URPで特定のSorting Layerの直後の画面をシェーダーから参照できる機能 • GrabPassのようにRenderer単位のキャプチャはできない レイヤーA レイヤーB レイヤーC レイヤーD キャプチャ 参照 描画順

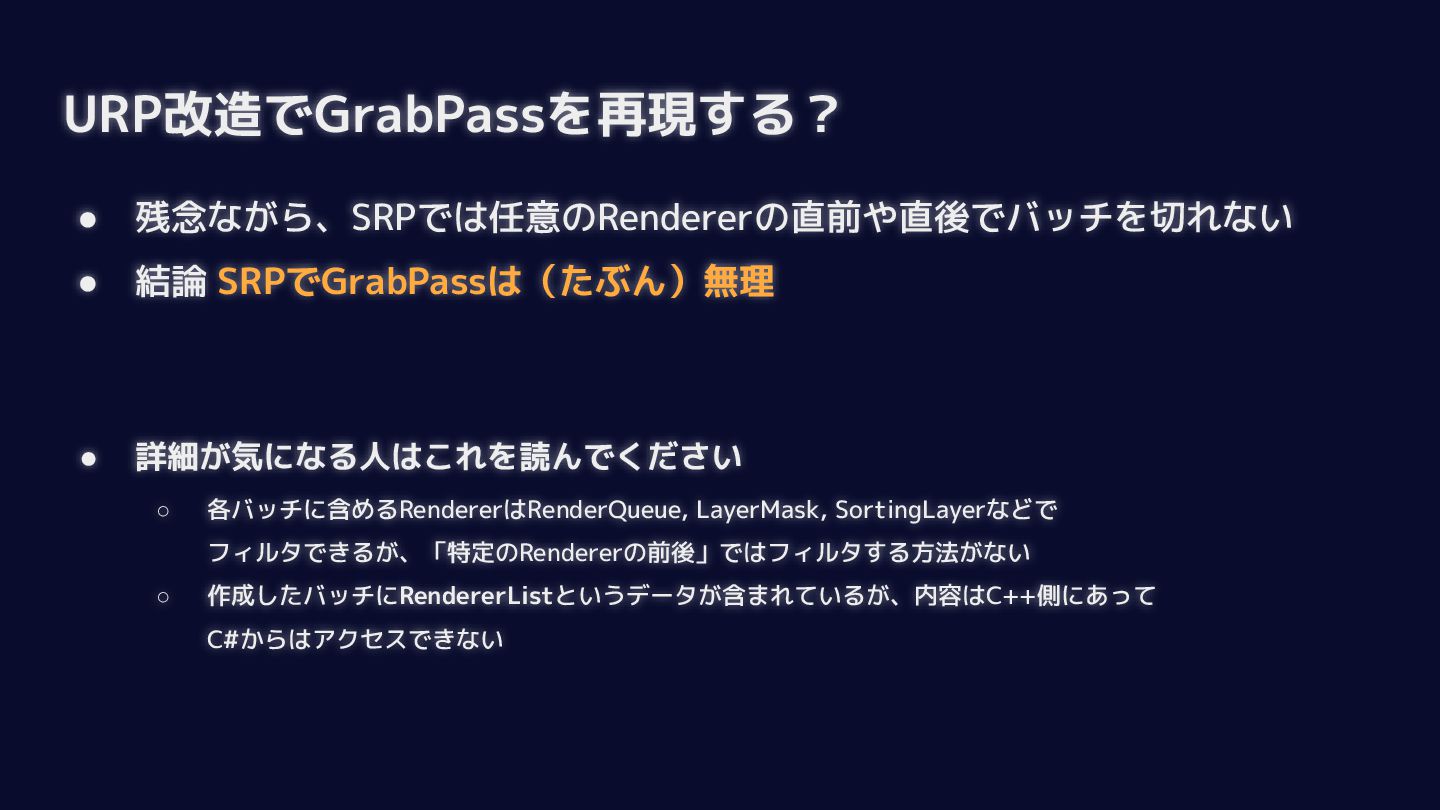

11. URP改造でGrabPassを再現する？ • 残念ながら、SRPでは任意のRendererの直前や直後でバッチを切れない • 結論 SRPでGrabPassは（たぶん）無理 • 詳細が気になる人はこれを読んでください ◦ 各バッチに含めるRendererはRenderQueue, LayerMask, SortingLayerなどで フィルタできるが、「特定のRendererの前後」ではフィルタする方法がない ◦ 作成したバッチにRendererListというデータが含まれているが、内容はC++側にあって C#からはアクセスできない

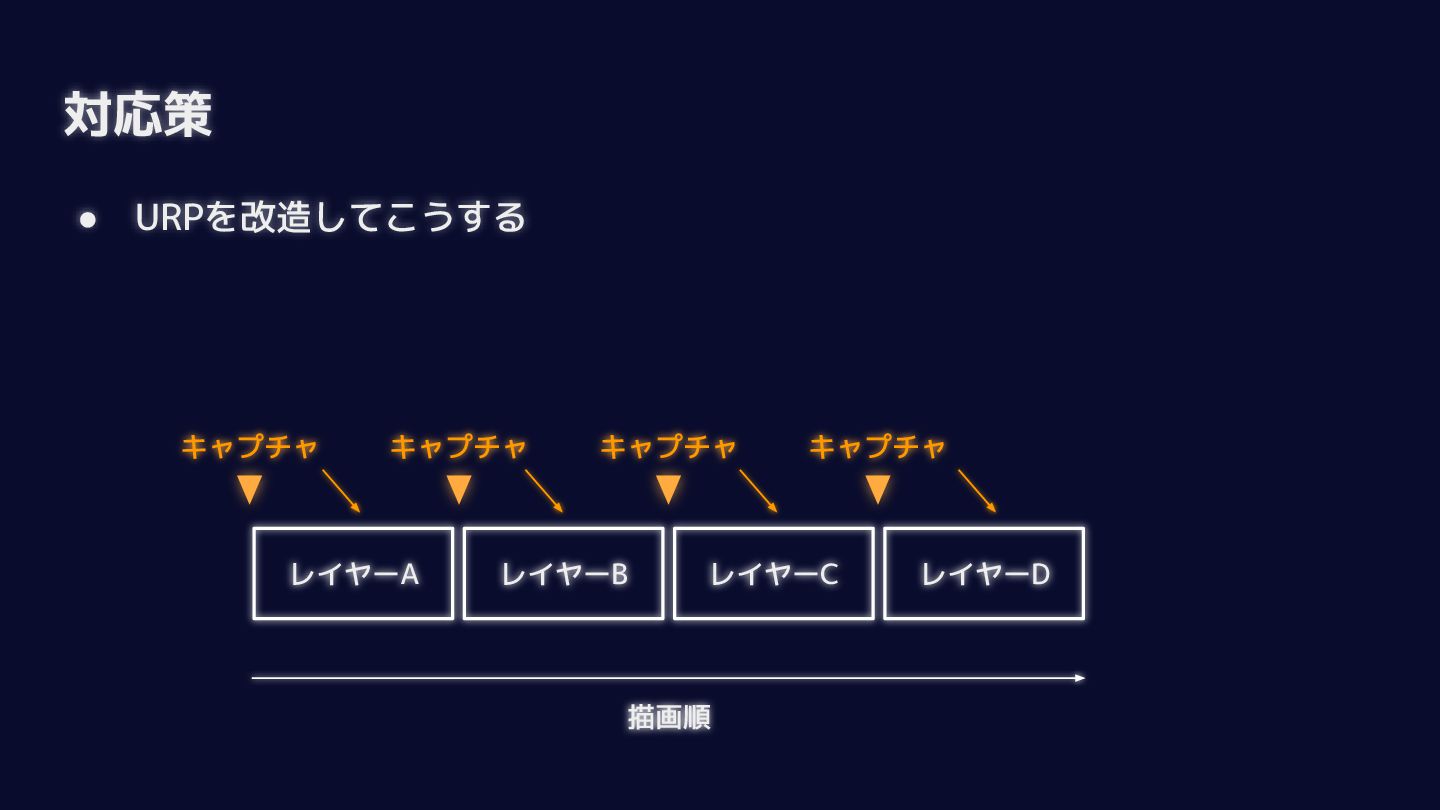

12. 対応策 • URPを改造してこうする レイヤーA レイヤーB レイヤーC レイヤーD キャプチャ キャプチャ キャプチャ キャプチャ 描画順

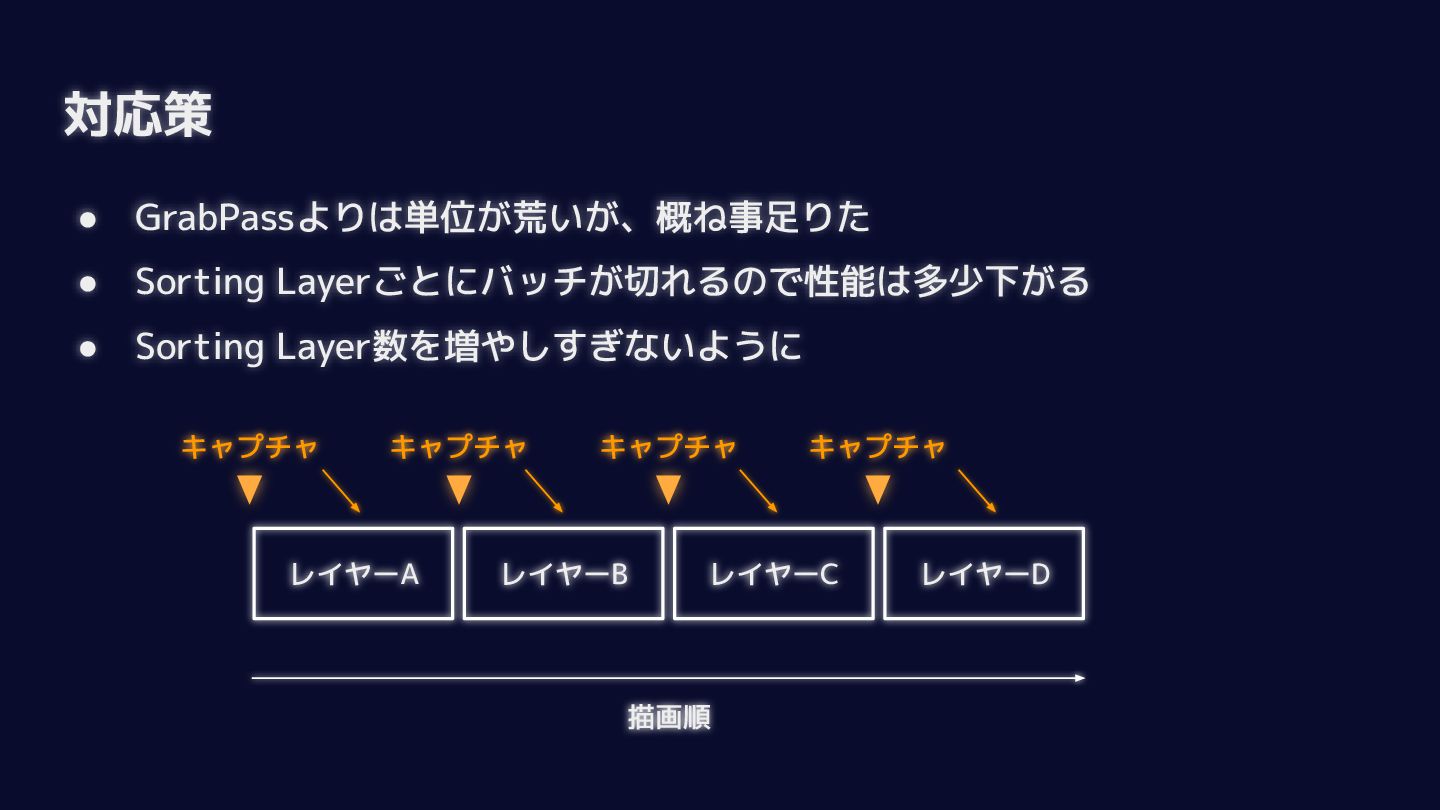

13. 対応策 • GrabPassよりは単位が荒いが、概ね事足りた • Sorting Layerごとにバッチが切れるので性能は多少下がる • Sorting Layer数を増やしすぎないように レイヤーA レイヤーB レイヤーC レイヤーD キャプチャ キャプチャ キャプチャ キャプチャ 描画順

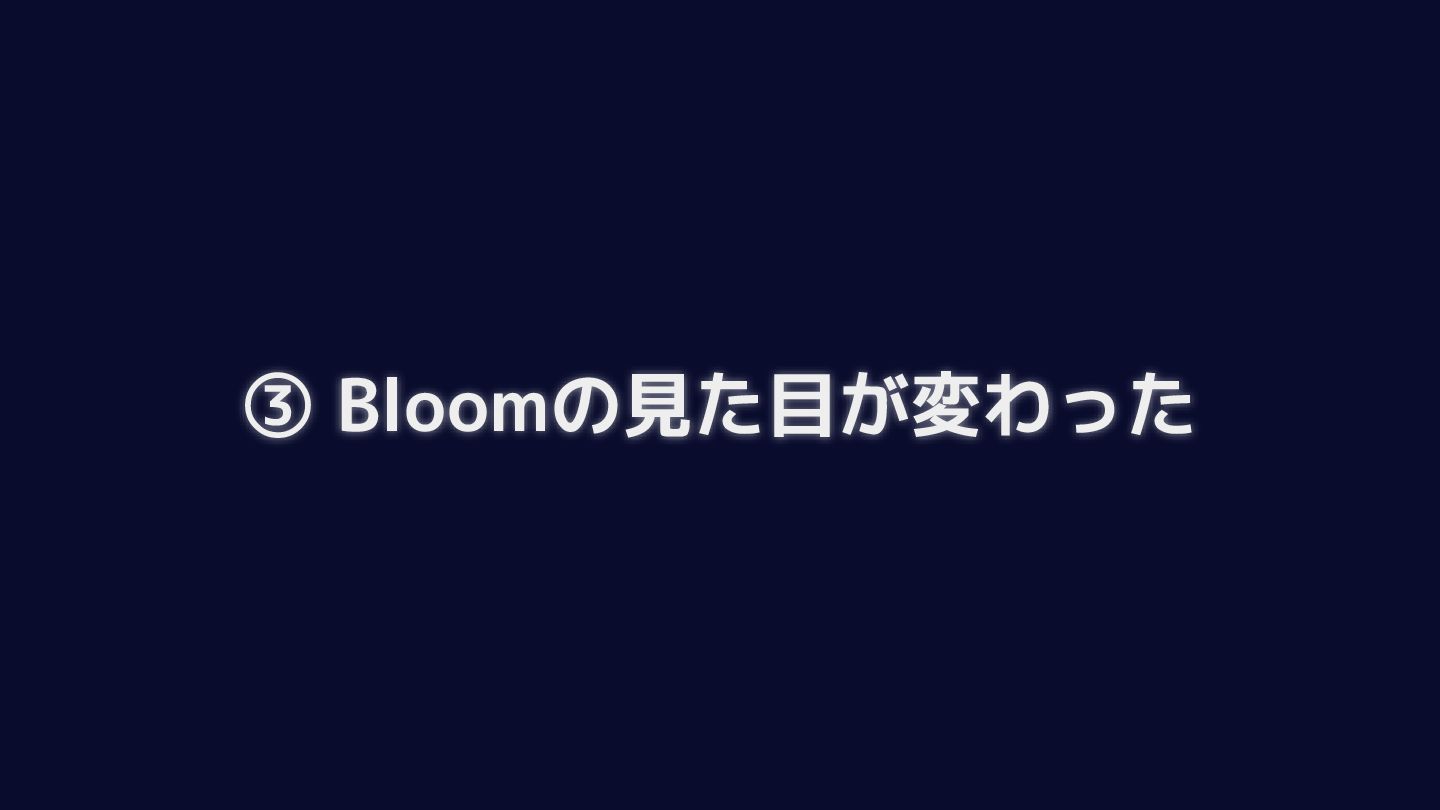

14. ③ Bloomの見た目が変わった

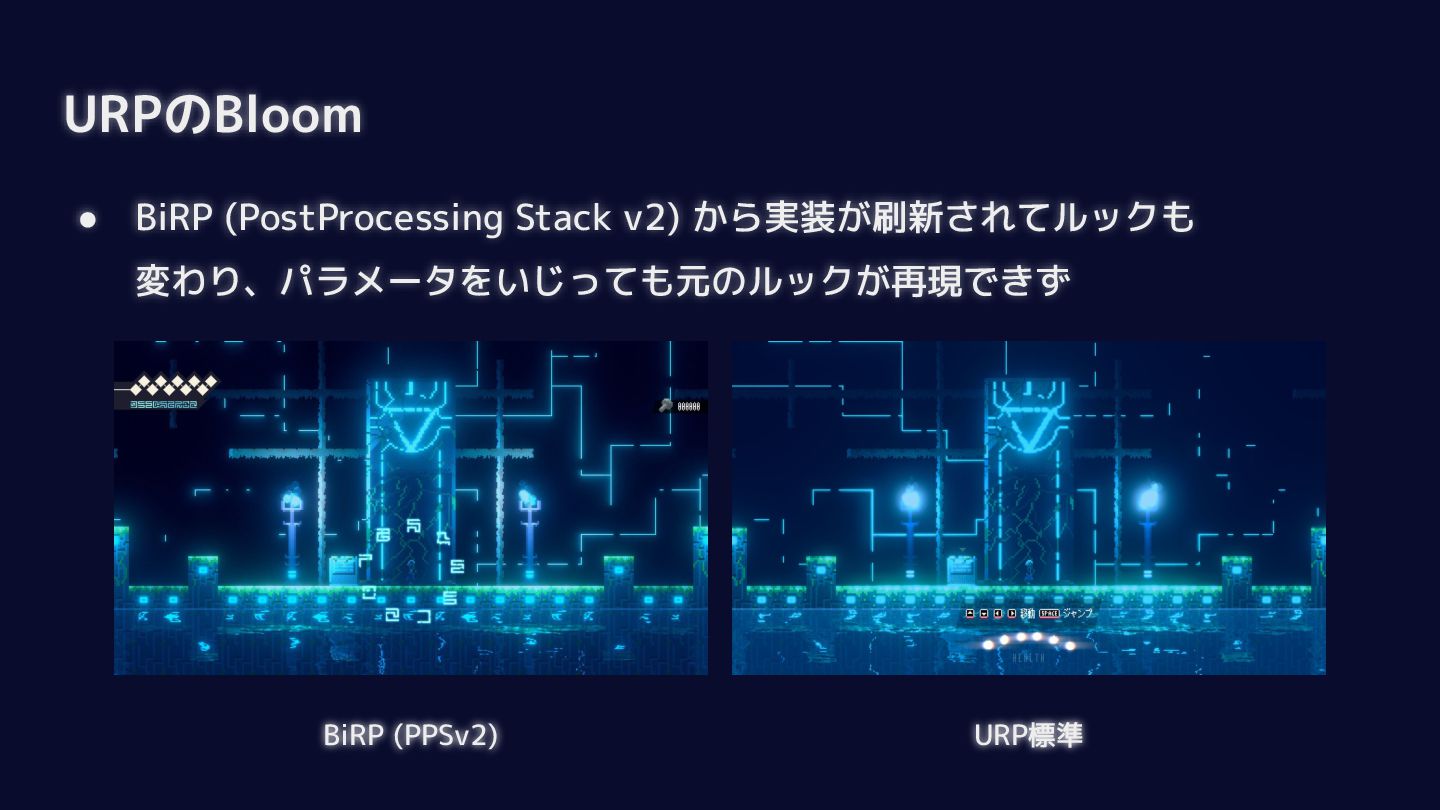

15. URPのBloom • BiRP (PostProcessing Stack v2) から実装が刷新されてルックも 変わり、パラメータをいじっても元のルックが再現できず BiRP (PPSv2) URP標準

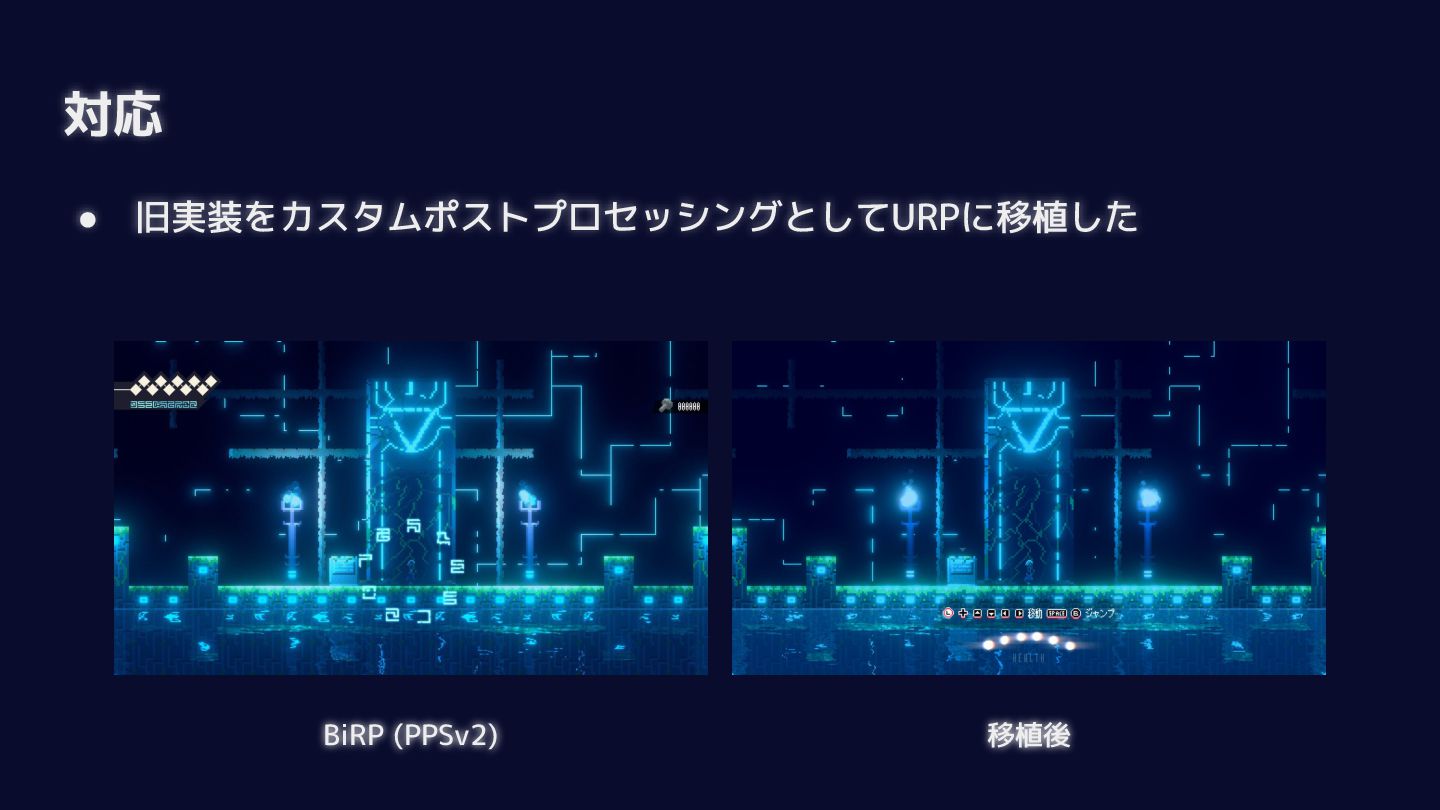

16. 対応 • 旧実装をカスタムポストプロセッシングとしてURPに移植した BiRP (PPSv2) 移植後
17. ④ RenderGraph対応

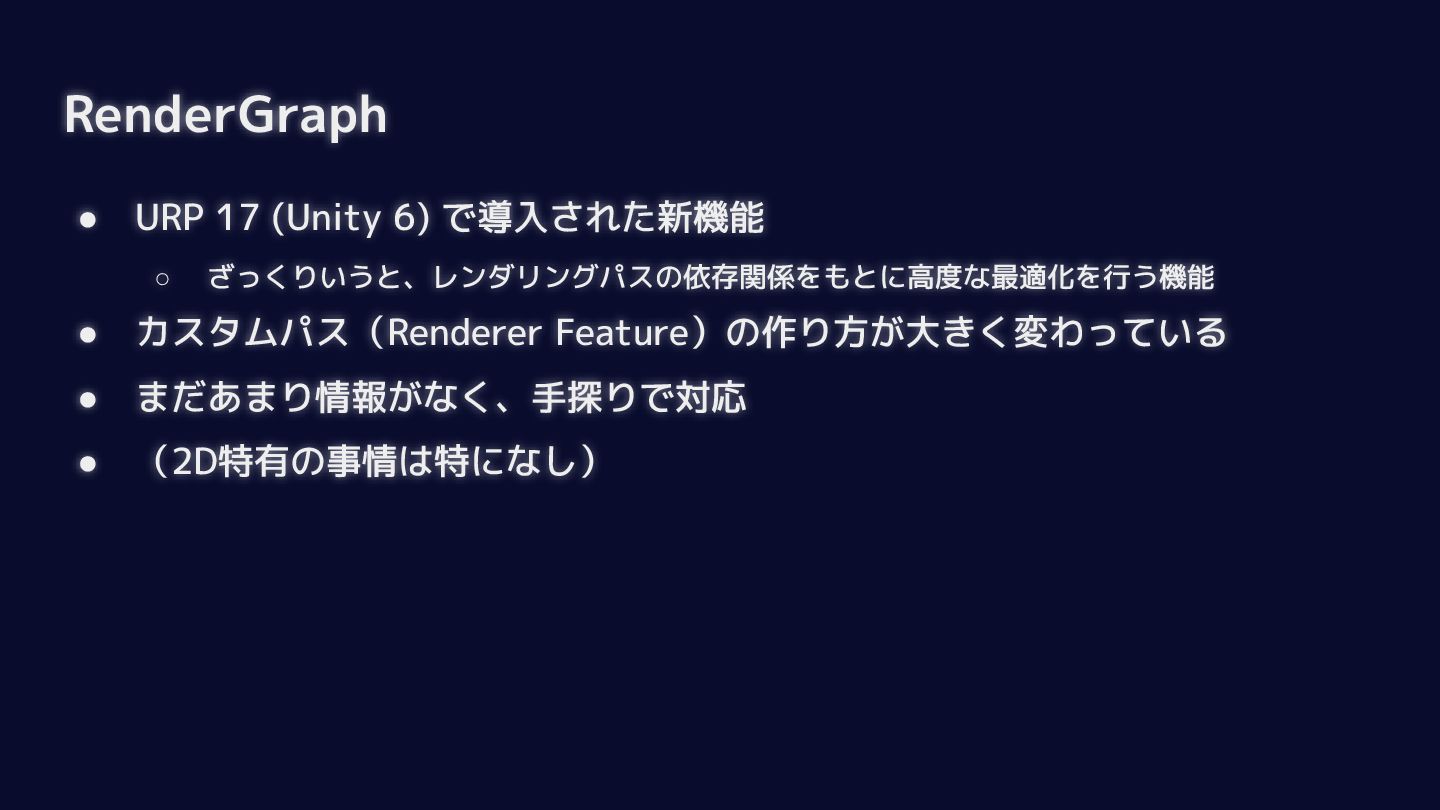

18. RenderGraph • URP 17 (Unity 6) で導入された新機能 ◦ ざっくりいうと、レンダリングパスの依存関係をもとに高度な最適化を行う機能 • カスタムパス（Renderer Feature）の作り方が大きく変わっている • まだあまり情報がなく、手探りで対応 • （2D特有の事情は特になし）
19. まとめ

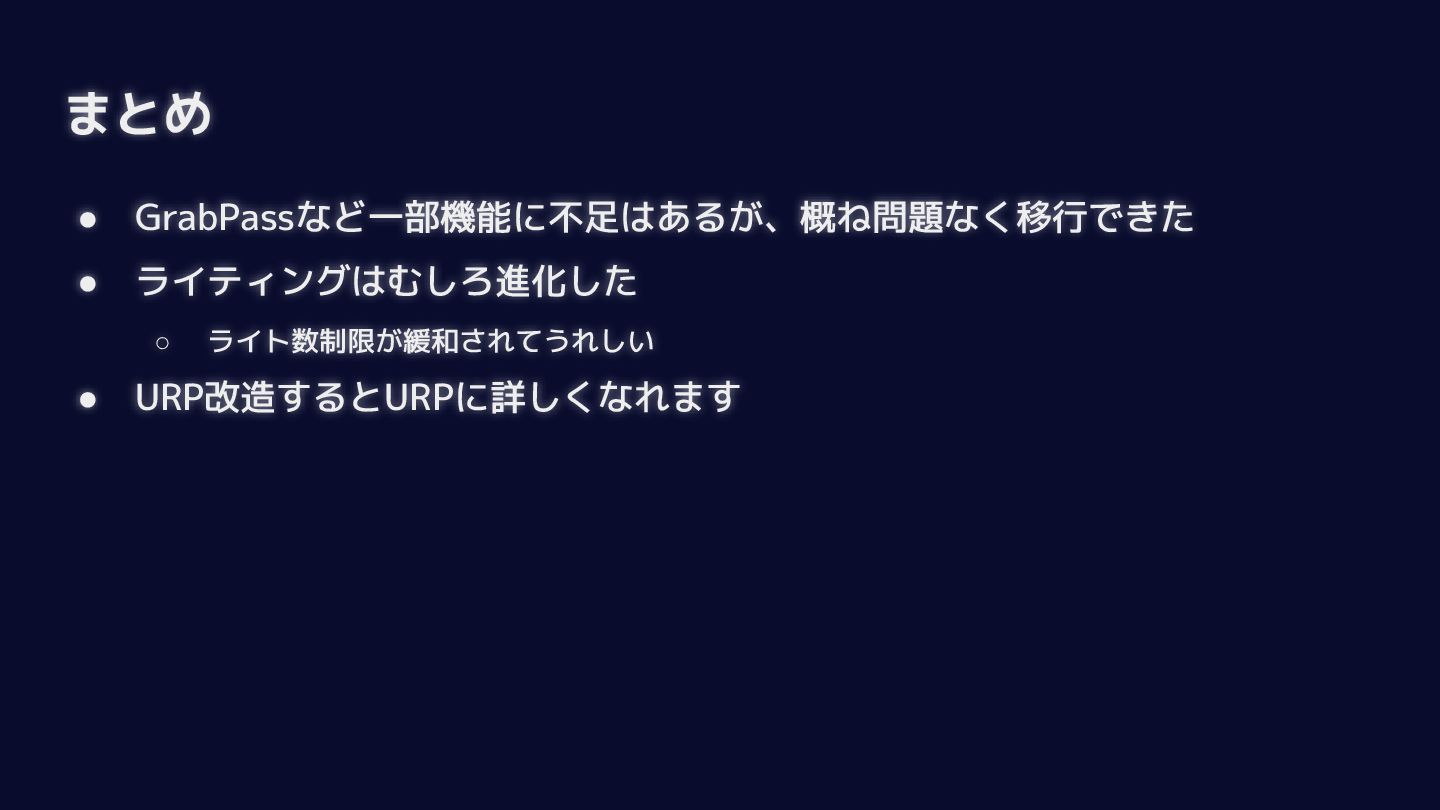

20. まとめ • GrabPassなど一部機能に不足はあるが、概ね問題なく移行できた • ライティングはむしろ進化した ◦ ライト数制限が緩和されてうれしい • URP改造するとURPに詳しくなれます
