Azure Arc Virtual MachineとAzure Arc Resource Bridge / VM provisioning through Azure portal on Azure Stack HCI (preview)

Azure Arc Virtual MachineとAzure Arc Resource Bridge / VM provisioning through Azure portal on Azure Stack HCI (preview)

- Azure Arc Virtual Machineを手助けするAzure Arc Resource Bridge
- Azure Portalからの操作
- Azure PortalからAzure Arc VMを管理
- ご注意)仮想マシン削除後、リソースグループにリソースが残ってしまう
- Azure Arc Resource Bridgeの前提条件
- システム要件
- ネットワークポート要件
- ファイアウォールのURL例外要件
- セットアップの流れ
- PowerShell モジュールのインストールと拡張機能の更新
- Azure Arc リソース ブリッジをインストールしてカスタムの場所を作成する
- 仮想ネットワークとギャラリー イメージを作成する
- ご注意) CloudSeriveIPとcontrolPlaneIPを同じにするとデプロイ失敗します
- ご注意)仮想ネットワークの指定を間違えると環境が壊れます!
- まとめ
- 参考資料

- Azure Arc Resource Bridge to help Azure Arc Virtual Machine
- Operation from Azure Portal
- Manage Azure Arc VM from Azure Portal
- (Caution) After deleting a virtual machine, the resource remains in the resource group.
- Azure Arc Resource Bridge prerequisites
- System Requirements
- Network port requirements
- Firewall URL Exception Requirements
- Setup Flow
- Install PowerShell modules and update extensions
- Install Azure Arc Resource Bridge and create custom locations
- Create Virtual Network and Gallery Images
- (Caution) Deployment will fail if CloudSeriveIP and controlPlaneIP are the same
- (Caution) Specifying the wrong virtual network will break your environment!
- Summary
- Conclusion

D99b8f4147592e467fa5e778d45734e7?s=128

Norio Sashizaki

June 20, 2022
Tweet

Other Decks in Technology

Transcript

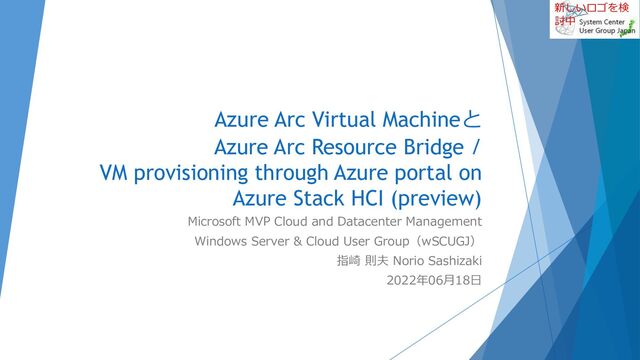

  1. 新しいロゴを検 討中 Azure Arc Virtual Machineと Azure Arc Resource Bridge

    / VM provisioning through Azure portal on Azure Stack HCI (preview) Microsoft MVP Cloud and Datacenter Management Windows Server & Cloud User Group(wSCUGJ) 指崎 則夫 Norio Sashizaki 2022年06月18日
  2. 新しいロゴを検 討中 ご注意  本セッションの内容は、所属社の見解ではありません。  本セッションの内容で、正式リリース前の情報を扱っています。 2022/06/18 1

  3. 新しいロゴを検 討中 自己紹介  指崎則夫(さしざきのりお) http://sashiz.seesaa.net → http://sashiz.wordpress.com → http://

    sshzk.blogspot.com https://www.facebook.com/norio.sashizaki @sshzk http://www.slideshare.net/noriosashizaki/ SCUGJ運営スタッフ  Microsoft MVP Cloud and Datacenter Management  Windows Server 2016、Windows Server 2019、 Windows Server 2022、 System Center 2019、S2D/Azure Stack HCI、 Azure Stack Hub、Windows Admin Centerなど  写真撮影  風景、花、サーフィンの写真撮影 https://www.flickr.com/photos/96255846@N04/albums  ガンプラ… 2022/06/18 2
  4. 新しいロゴを検 討中 アジェンダ  Azure Arc Virtual Machineを手助けするAzure Arc Resource

    Bridge  Azure Portalからの操作  Azure PortalからAzure Arc VMを管理  ご注意)仮想マシン削除後、リソースグループにリソースが残ってしまう  Azure Arc Resource Bridgeの前提条件  システム要件  ネットワークポート要件  ファイアウォールのURL例外要件  セットアップの流れ  PowerShell モジュールのインストールと拡張機能の更新  Azure Arc リソース ブリッジをインストールしてカスタムの場所を作成する  仮想ネットワークとギャラリー イメージを作成する  ご注意) CloudSeriveIPとcontrolPlaneIPを同じにするとデプロイ失敗します  ご注意)仮想ネットワークの指定を間違えると環境が壊れます!  まとめ  参考資料 2022/06/18 3
  5. 新しいロゴを検 討中 Azure Arc Virtual Machineを手助けするAzure Arc Resource Bridge 2022/06/18

    4 図の引用元)https://docs.microsoft.com/ja-jp/azure/azure-arc/resource-bridge/overview
  6. 新しいロゴを検 討中 Azure Portalからの操作 2022/06/18 5

  7. 新しいロゴを検 討中 Azure Portalから操作できること  Azure Stack HCI クラスターで実行されているオンプレミスの Windows

    および Linux 仮想マシン (VM) のプロビジョニングと管理は、現状(プレビュー時点)下記のとおりです。  Azure Resource Managerベースのアクセス制御と Azure タグの追加  仮想マシンの開始、停止、再開  ネットワーク インターフェイスの追加、削除、更新  ディスクの追加、削除、更新  VM サイズの更新 (CPU コアとメモリ) 2022/06/18 6 引用元) https://docs.microsoft.com/ja-jp/azure/azure-arc/resource- bridge/overview#benefits-of-azure-arc-resource-bridge-preview
  8. 新しいロゴを検 討中 Azure PortalからAzure Arc VMをデプロイ (1/9)  Azure Arc

    仮想マシン/Azure Arc Virtual Machine から[作成]をクリックします。 2022/06/18 7 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/manage-virtual- machines-in-azure-portal
  9. 新しいロゴを検 討中 Azure PortalからAzure Arc VMをデプロイ (2/9)  パラメーターを設定します。 2022/06/18

    8 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/manage-virtual- machines-in-azure-portal
  10. 新しいロゴを検 討中 Azure PortalからAzure Arc VMをデプロイ (3/9)  パラメーターを設定します。 2022/06/18

    9 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/manage-virtual- machines-in-azure-portal
  11. 新しいロゴを検 討中 Azure PortalからAzure Arc VMをデプロイ (4/9)  追加ディスクを設定できます。 2022/06/18

    10 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/manage-virtual- machines-in-azure-portal
  12. 新しいロゴを検 討中 Azure PortalからAzure Arc VMをデプロイ (5/9)  ネットワークインタフェースを設定できます。 2022/06/18

    11 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/manage-virtual- machines-in-azure-portal
  13. 新しいロゴを検 討中 Azure PortalからAzure Arc VMをデプロイ (6/9)  タグを設定できます。 2022/06/18

    12 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/manage-virtual- machines-in-azure-portal
  14. 新しいロゴを検 討中 Azure PortalからAzure Arc VMをデプロイ (7/9)  Azure Stack

    HCIへ仮想マシンを展開します。 2022/06/18 13 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/manage-virtual- machines-in-azure-portal
  15. 新しいロゴを検 討中 Azure PortalからAzure Arc VMをデプロイ (8/9)  Azure Stack

    HCIへ仮想マシンを展開できました。 2022/06/18 14 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/manage-virtual- machines-in-azure-portal
  16. 新しいロゴを検 討中 Azure PortalからAzure Arc VMをデプロイ (9/9)  Azure Arc

    VMの概要 2022/06/18 15 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/manage-virtual- machines-in-azure-portal
  17. 新しいロゴを検 討中 Azure PortalからAzure Arc VMを管理 (1/6)  仮想マシンの開始、停止、再起動、削除 2022/06/18

    16 引用元) https://docs.microsoft.com/ja-jp/azure/azure-arc/resource- bridge/overview#benefits-of-azure-arc-resource-bridge-preview
  18. 新しいロゴを検 討中 Azure PortalからAzure Arc VMを管理 (2/6)  仮想マシンのネットワーク設定 2022/06/18

    17 引用元) https://docs.microsoft.com/ja-jp/azure/azure-arc/resource- bridge/overview#benefits-of-azure-arc-resource-bridge-preview
  19. 新しいロゴを検 討中 Azure PortalからAzure Arc VMを管理 (3/6)  仮想マシンのネットワーク設定 2022/06/18

    18 引用元) https://docs.microsoft.com/ja-jp/azure/azure-arc/resource- bridge/overview#benefits-of-azure-arc-resource-bridge-preview
  20. 新しいロゴを検 討中 Azure PortalからAzure Arc VMを管理 (4/6)  仮想マシンのディスク設定 2022/06/18

    19 引用元) https://docs.microsoft.com/ja-jp/azure/azure-arc/resource- bridge/overview#benefits-of-azure-arc-resource-bridge-preview
  21. 新しいロゴを検 討中 Azure PortalからAzure Arc VMを管理 (5/6)  仮想マシンのディスク設定 2022/06/18

    20 引用元) https://docs.microsoft.com/ja-jp/azure/azure-arc/resource- bridge/overview#benefits-of-azure-arc-resource-bridge-preview
  22. 新しいロゴを検 討中 Azure PortalからAzure Arc VMを管理 (6/6)  仮想マシンのCPU設定、メモリ設定 2022/06/18

    21 引用元) https://docs.microsoft.com/ja-jp/azure/azure-arc/resource- bridge/overview#benefits-of-azure-arc-resource-bridge-preview
  23. 新しいロゴを検 討中 ご注意)仮想マシン削除後、リソースグループにリソースが残ってしまう  パブリックプレビュー時点では、仮想マシン削除後、リソースグループに追加ディスクとネットワークアダプター のリソースが残ってしまいます。GA 後の挙動については、別途確認します。 2022/06/18 22

  24. 新しいロゴを検 討中 Azure Arc Resource Bridgeの前提条 件 2022/06/18 23

  25. 新しいロゴを検 討中 システム要件 (1/3)  Azure CLI の最新バージョンがクラスターの全サーバー/全ノードにインストールされていること。  各クラスター

    ノードに Azure CLI をインストールするには、RDP 接続を使用します。  Arc リソース ブリッジには、次のリソース要件があります。  C: に 50 GB 以上の領域があること。  4 つ以上の vCPU  8 GB 以上のメモリ  "外部" 型の仮想スイッチ。 スイッチに外部インターネット接続があることを確認してください。 この仮想 スイッチとその名前は、Azure Stack HCI クラスター内のすべてのサーバーで同じである必要があります。  “内部” 型、 “プライベート” 型の仮想スイッチでは、ダメです。 2022/06/18 24 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/azure-arc- enabled-virtual-machines#prerequisites-for-deploying-azure-arc-resource-bridge
  26. 新しいロゴを検 討中 システム要件 (2/3)  Arc リソース ブリッジの仮想ハードディスク容量 2022/06/18 25

    引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/azure-arc- enabled-virtual-machines#prerequisites-for-deploying-azure-arc-resource-bridge
  27. 新しいロゴを検 討中 システム要件 (3/3)  リソース ブリッジ VM 用に十分な IP

    アドレスを持つ DHCP サーバー。 タグ付きまたはタグなしの DHCP サーバーを使用できます。  リソース ブリッジ内で実行されているロード バランサーの IP アドレス。 IP アドレスは、DHCP スコープと 同じサブネット内に存在する必要があり、IP アドレスの競合を回避するため、DHCP スコープから除 外する必要があります。  リソース ブリッジ内で実行されているクラウド エージェントの IP アドレス。 Azure Stack HCI クラスター サーバーに静的 IP アドレスが割り当てられている場合は、クラウド エージェントの明示的な IP アドレスを 指定します。 クラウド エージェントの IP アドレスは、Azure Stack HCI クラスター サーバーの IP アドレスと同じサブネットに存在する必要があります。  リソース ブリッジ VM の構成の詳細と OS イメージを格納する共有クラスターボリューム。  リソース ブリッジ、カスタムの場所、クラスター拡張リソースが存在する Azure サブスクリプション ID。 2022/06/18 26 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/azure-arc- enabled-virtual-machines#prerequisites-for-deploying-azure-arc-resource-bridge
  28. 新しいロゴを検 討中 ネットワーク ポート要件  Azure Arc Resource Bridgeの展開に伴い、クラスターの全ノードで自動的に開かれるポートは、下 記の通り。

    2022/06/18 27 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/azure-arc- enabled-virtual-machines#prerequisites-for-deploying-azure-arc-resource-bridge ポート サービス 45000 wssdagent gPRC サーバー 45001 wssdagent gPRC 認証 55000 wssdcloudagent gRPC サーバー 65000 wssdcloudagent gRPC 認証
  29. 新しいロゴを検 討中 ファイアウォールのURL例外要件  Azure Arc Resource Bridgeの展開に伴い、クラスターの全ノードで必要となるファイアウォールの例外 URLは、下記の通り。 2022/06/18

    28 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/azure-arc- enabled-virtual-machines#prerequisites-for-deploying-azure-arc-resource-bridge URL ポート サービス ノート https://helm.sh/blog/get-helm-sh/ 443 エージェントのダウンロード Helm バイナリのダウンロードに使用 https://storage.googleapis.com/ 443 クラウドの初期化 Kubernetes バイナリのダウンロード https://azurecliprod.blob.core.windows.net/ 443 クラウドの初期化 バイナリとコンテナーのダウンロード https://443 443 TCP Azure Arc エージェントをサポートするために 使用されます *.blob.core.windows.net 443 TCP ダウンロードに必要です *.dl.delivery.mp.microsoft.com、 *.do.dsp.mp.microsoft.com 80、443 エージェントのダウンロード VHD イメージのダウンロード ecpacr.azurecr.io 443 Kubernetes コンテナー イメージのダウンロード git://:9418 9418 TCP Azure Arc エージェントをサポートするために 使用されます
  30. 新しいロゴを検 討中 セットアップの流れ 2022/06/18 29

  31. 新しいロゴを検 討中 セットアップの流れ  コマンド ラインを使用して Azure Arc リソース ブリッジをデプロイする

    https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/deploy-arc-resource- bridge-using-command-line に沿ってコマンドラインで構築していく流れをご説明します。 ※サービス開発を兼ねて検証したため、PowerShellによる方式としました。ご了承ください。  セットアップは、大まかに3つのパートで構成されます。  PowerShell モジュールのインストールと拡張機能の更新  Azure Arc リソース ブリッジをインストールしてカスタムの場所を作成する  仮想ネットワークとギャラリー イメージを作成する 2022/06/18 30 ぜひ、当該ページを開 きながら実際の動きを 追っていただけるとあ りがたいです。
  32. 新しいロゴを検 討中 PowerShell モジュールのインストールと拡張機能の更新 (1/3)  Azure Stack HCI クラスターの全ノードで管理者として次のコマンドレットを実行します。

     必要な PowerShell モジュールをインストールします。 Install-PackageProvider -Name NuGet –Force Install-Module -Name PowershellGet -Force -Confirm:$false –SkipPublisherCheck ※下記警告が出ますけど、続行しましょう。  一度、PowerShellウィンドウを閉じて、再び管理者として次のコマンドレットを実行します。 Install-Module -Name Moc -Repository PSGallery -AcceptLicense –Force Initialize-MocNode ※下記メッセージが出ますけど、続行しましょう。 Install-Module -Name ArcHci -Force -Confirm:$false -SkipPublisherCheck -AcceptLicense 2022/06/18 31 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/deploy-arc- resource-bridge-using-command-line#install-powershell-modules-and-update- extensions
  33. 新しいロゴを検 討中 PowerShell モジュールのインストールと拡張機能の更新 (2/3)  一度、PowerShellウィンドウを閉じて、再び管理者として次のコマンドレットを実行します。  パラメーターを設定します。 

    CloudSeriveIPはオプション扱いですが、必須の場合もあります。  リソース ブリッジの下で実行されているクラウド エージェントで、クラスター汎用サービスとして構成されます。  CloudSeriveIPとcontrolPlaneIPと別にしましょう。同じにすると、トラブルが発生します。(後述)  Azure Arc Resource Bridgeの構成を準備します。 2022/06/18 32 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/deploy-arc- resource-bridge-using-command-line#install-powershell-modules-and-update- extensions Arc リソース ブリッジでロード バランサー(仮想マシ ン)に使用される IP アドレス リソース ブリッジの下で実行されている クラウド エージェントの IP アドレス
  34. 新しいロゴを検 討中 PowerShell モジュールのインストールと拡張機能の更新 (3/3)  Azure CLIの必要な拡張を更新します。 なんとなくAzure Stack

    HCI クラスターの全ノードで実行したほうが良いかも。 2022/06/18 33 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/deploy-arc- resource-bridge-using-command-line#install-powershell-modules-and-update- extensions
  35. 新しいロゴを検 討中 Azure Arc リソース ブリッジをインストールしてカスタムの場所を作成す る (1/7)  Azure

    Stack HCI クラスターのとあるノードで管理者として次のコマンドレットを実行します。  パラメーターを設定します。  Azure サブスクリプションにログインし、Azure Arc リソース ブリッジの拡張機能とプロバイダーを取得しま す。 az login --use-device-code az account set --subscription $subscription az provider register --namespace Microsoft.Kubernetes az provider register --namespace Microsoft.KubernetesConfiguration az provider register --namespace Microsoft.ExtendedLocation az provider register --namespace Microsoft.ResourceConnector az provider register --namespace Microsoft.AzureStackHCI az feature register --namespace Microsoft.ResourceConnector --name Appliances-ppauto 2022/06/18 34 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/deploy-arc- resource-bridge-using-command-line#create-a-custom-location-by-installing-azure- arc-resource-bridge 「カスタムの場所」を指し示すように命名してます。
  36. 新しいロゴを検 討中 Azure Arc リソース ブリッジをインストールしてカスタムの場所を作成す る (2/7)  アプライアンスの構成ファイルを準備します。

    2022/06/18 35 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/deploy-arc- resource-bridge-using-command-line#create-a-custom-location-by-installing-azure- arc-resource-bridge アプライアンスを命名
  37. 新しいロゴを検 討中 Azure Arc リソース ブリッジをインストールしてカスタムの場所を作成す る (3/7)  アプライアンスをデプロイします。

    2022/06/18 36 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/deploy-arc- resource-bridge-using-command-line#create-a-custom-location-by-installing-azure- arc-resource-bridge
  38. 新しいロゴを検 討中 Azure Arc リソース ブリッジをインストールしてカスタムの場所を作成す る (4/7)  アプライアンスと汎用サービスがクラスターにいます。

    ※Azure Stack HCI OS以外から、フェールオーバークラスターマネージャーを起動しています。 2022/06/18 37 CloudSeriveIPが割り当てられるクラスター汎用サービス controlPlaneIPが割り当てられるAzure Arc Resource Bridge仮想マ シン(アプライアンス)
  39. 新しいロゴを検 討中 Azure Arc リソース ブリッジをインストールしてカスタムの場所を作成す る (5/7)  アプライアンスをクリエイトします。実行直後は、statusが”WaitingForHeartbeat”であることに注意!

    2022/06/18 38 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/deploy-arc- resource-bridge-using-command-line#create-a-custom-location-by-installing-azure- arc-resource-bridge
  40. 新しいロゴを検 討中 Azure Arc リソース ブリッジをインストールしてカスタムの場所を作成す る (6/7)  Arc

    アプライアンスが実行されていることを確認します。 アプライアンスのプロビジョニング状態が Succeeded になり、状態が Running になるまで、次のコマンドレットを実行し続けます。 この操作は 最大 5 分かかることがあります。 2022/06/18 39 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/deploy-arc- resource-bridge-using-command-line#create-a-custom-location-by-installing-azure- arc-resource-bridge
  41. 新しいロゴを検 討中 Azure Arc リソース ブリッジをインストールしてカスタムの場所を作成す る (7/7)  Azure

    Stack HCI クラスターのカスタムの場所を作成します。 2022/06/18 40 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/deploy-arc- resource-bridge-using-command-line#create-a-custom-location-by-installing-azure- arc-resource-bridge
  42. 新しいロゴを検 討中 仮想ネットワークとギャラリー イメージを作成する (1/2) 2022/06/18 41 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/deploy-arc- resource-bridge-using-command-line#create-virtual-network-and-gallery-image

     VM のネットワーク スイッチを作成または追加します。 Azure Stack HCI クラスター内のすべてのホス トに外部 vmswitch がデプロイされていることを確認してください。 VM のプロビジョニング中にネット ワーク インターフェイスに使用される vmswitch 名を指定します。 ※公式ドキュメントをちゃんと読めばミスなく構成できます。ただvnetName指定を間違えると…
  43. 新しいロゴを検 討中 仮想ネットワークとギャラリー イメージを作成する (2/2) 2022/06/18 42 引用元) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/deploy-arc- resource-bridge-using-command-line#create-virtual-network-and-gallery-image

     次のコマンドレットを実行して、以下で説明するパラメーターを指定して、VM の作成に使用される OS ギャラリー イメージを作成します。 “Windows”を含めてはいけません VHDXファイルのソースパスは、CSV 以外でも可 “Windows” or “Linux”
  44. 新しいロゴを検 討中 ご注意) CloudSeriveIPとcontrolPlaneIPを同じにするとデプロイ失敗しま す (1/2)  az arcappliance deploy

    hci --config-file $csv_path¥ResourceBridge¥hci- appliance.yaml --outfile $env:USERPROFILE¥.kube¥config の実行で、“core: Waiting for API server...”から進まずにタイムアウトでエラー発生しました… 2022/06/18 43
  45. 新しいロゴを検 討中 ご注意) CloudSeriveIPとcontrolPlaneIPを同じにするとデプロイ失敗しま す (2/2)  色々調べていくうちに、Azure Arc Resource

    Bridge 仮想マシンのIPアドレス(controlPlaneIP)と CloudServiceCidrのIPアドレスが競合し、CloudServiceCidrなクラスター汎用サービスがオフラインに なっているのをフェールオーバークラスターで見つけました。。。  これが、 az arcappliance deploy hci --config-file $csv_path¥ResourceBridge¥hci-appliance.yaml - -outfile $env:USERPROFILE¥.kube¥config の失敗原因と推測してます。  前段のSet-MocConfigでは、CloudServiceCidrとcontrolPlaneのIPアドレスのチェックしてない模 様。  つまるところ、こんな感じでも指定できてしまいます…  CloudSeriveIPとcontrolPlaneIPは、別々のIPアドレスを指定し、リトライをかけました。 2022/06/18 44
  46. 新しいロゴを検 討中 ご注意)仮想ネットワークの指定を間違えると環境が壊れます! (1/4)  仮想ネットワークは、前述のとおり、クラスターの全ノードにある“外部” 型の仮想スイッチを指定します。  コマンド ラインを使用して

    Azure Arc リソース ブリッジをデプロイする https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/deploy-arc-resource-bridge- using-command-line#create-virtual-network-and-gallery-image  Azure Resource Manager で Azure Stack HCI 上に仮想マシンを作成する https://blog.aimless.jp/archives/2021/11/create-vm-on-azurestack-hci-by- arm#%E3%82%A4%E3%83%A1%E3%83%BC%E3%82%B8%E3%81%A8%E4%BB%A E%E6%83%B3%E3%83%8D%E3%83%83%E3%83%88%E3%83%AF%E3%83%BC%E 3%82%AF%E3%81%AE%E7%99%BB%E9%8C%B2 に記載されている「$vnetName は HCI クラスタ上に存在する仮想スイッチの名前にする必要があります」が参 考になりましたので、この場をお借りして御礼申し上げます。  このような状況に陥ると、クラスターの全ノードがネットワークから遮断されることがあります。  自身の環境で実際に起きた事象です。。。  詳細は、下記もご笑覧ください。 Azure Arc Resource Bridgeの仮想ネットワーク設定(仮想スイッチ指定)を間違えて環境を壊した https://sshzk.blogspot.com/2022/05/azure-arc-resource-bridge.html 2022/06/18 45
  47. 新しいロゴを検 討中 ご注意)仮想ネットワークの指定を間違えると環境が壊れます! (2/4)  仮想ネットワークの指定を間違えた結果、外部仮想スイッチがもう一つできました… 2022/06/18 46

  48. 新しいロゴを検 討中 ご注意)仮想ネットワークの指定を間違えると環境が壊れます! (3/4)  仮想ネットワークの指定を間違えた結果、IPアドレスがすべてAPIPAになってしまった… 2022/06/18 47

  49. 新しいロゴを検 討中 ご注意)仮想ネットワークの指定を間違えると環境が壊れます! (4/4)  仮想ネットワークの指定を間違えた結果、外部仮想スイッチ上に新しいvNICも出来上がりました…  間違えて作成したvNIC、仮想スイッチの順で解体し、IPアドレスを再付与したところ、問題解消しました。 2022/06/18 48

  50. 新しいロゴを検 討中 まとめ  検証にあたって  Nested Hyper-V 2台のAzure Stack

    HCIクラスターを構成して検証しています。  Azure Arc Resource Bridgeのシステム要件に記載されているメモリ量の4倍程度をNested Hyper-Vノード1台当た りの目安としました。  パブリックプレビューとしてリリースされている現状として、DHCPサーバーの利用がネックになるかもしれませんね。  WACでデプロイするときには、実行前におまじないが必要なんだそうです、ご注意ください。  Azure Kubernetes Service (AKS)との共存も可能です。  上記を含めたFAQがありますので、ご参照ください。 Azure Stack HCI 上の Azure Arc VM の FAQ https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/faqs-arc-enabled-vms  Azure Arcの範囲は、広がっています。  類似の機能として、Azure Arc-enabled System Center Virtual Machine Managerがパブリックプレ ビューとしてリリースされています。 https://docs.microsoft.com/en-us/azure/azure-arc/system-center-virtual-machine- manager/ 2022/06/18 49 今回の勉強会で講師を担当されている後藤さんのセッション資料をご参照ください。 https://www.slideshare.net/wind06106/scugj29arcenabledvmware
  51. 新しいロゴを検 討中 参考資料  Azure Arc リソース ブリッジ (プレビュー) とは

    https://docs.microsoft.com/ja-jp/azure/azure-arc/resource-bridge/overview  Azure portal でクラスターを表示し、仮想マシンを管理する https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/manage-virtual-machines- in-azure-portal  Azure Stack HCI での Azure portal を介した VM のプロビジョニング (プレビュー) https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/azure-arc-enabled-virtual- machines  コマンド ラインを使用して Azure Arc リソース ブリッジをデプロイする https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/deploy-arc-resource-bridge- using-command-line  Azure Resource Manager で Azure Stack HCI 上に仮想マシンを作成する https://blog.aimless.jp/archives/2021/11/create-vm-on-azurestack-hci-by- arm#%E3%82%A4%E3%83%A1%E3%83%BC%E3%82%B8%E3%81%A8%E4%BB% AE%E6%83%B3%E3%83%8D%E3%83%83%E3%83%88%E3%83%AF%E3%83%BC %E3%82%AF%E3%81%AE%E7%99%BB%E9%8C%B2  Azure Stack HCI 上の Azure Arc VM の FAQ https://docs.microsoft.com/ja-jp/azure-stack/hci/manage/faqs-arc-enabled-vms 2022/06/18 50
