【ShowNet 2026 展示会場内説明スライド】テスター_多様なネットワーク試験を柔軟に支えるテスト基盤の構築と実証

多様なネットワーク試験を柔軟に支えるテスト基盤の構築と実証

・ハードウェア/ソフトウェアテスターの使い分けと連携
・AIワークロードにおけるパフォーマンス測定とセキュリティ検証
・トラフィック特性の違いによるユーザー体感品質の測定

Transcript

1. 多様なネットワーク試験を柔軟に支える テスト基盤の構築と実証 テスター分科会 1

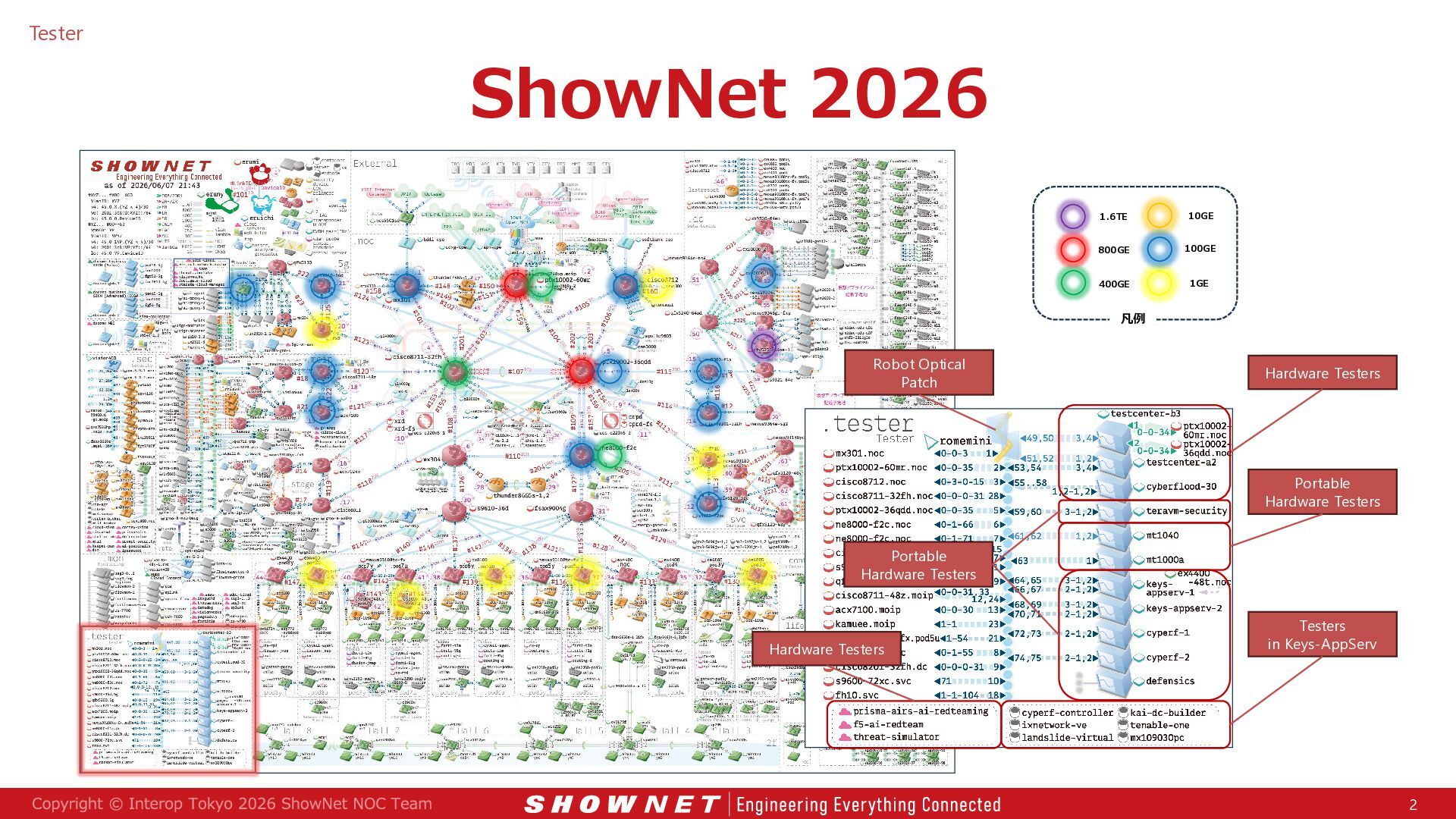

2. Tester ShowNet 2026 1.6TE 10GE 800GE 100GE 400GE 1GE 凡例 Robot Optical Patch Hardware Testers Portable Hardware Testers Portable Hardware Testers Hardware Testers Testers in Keys-AppServ 2

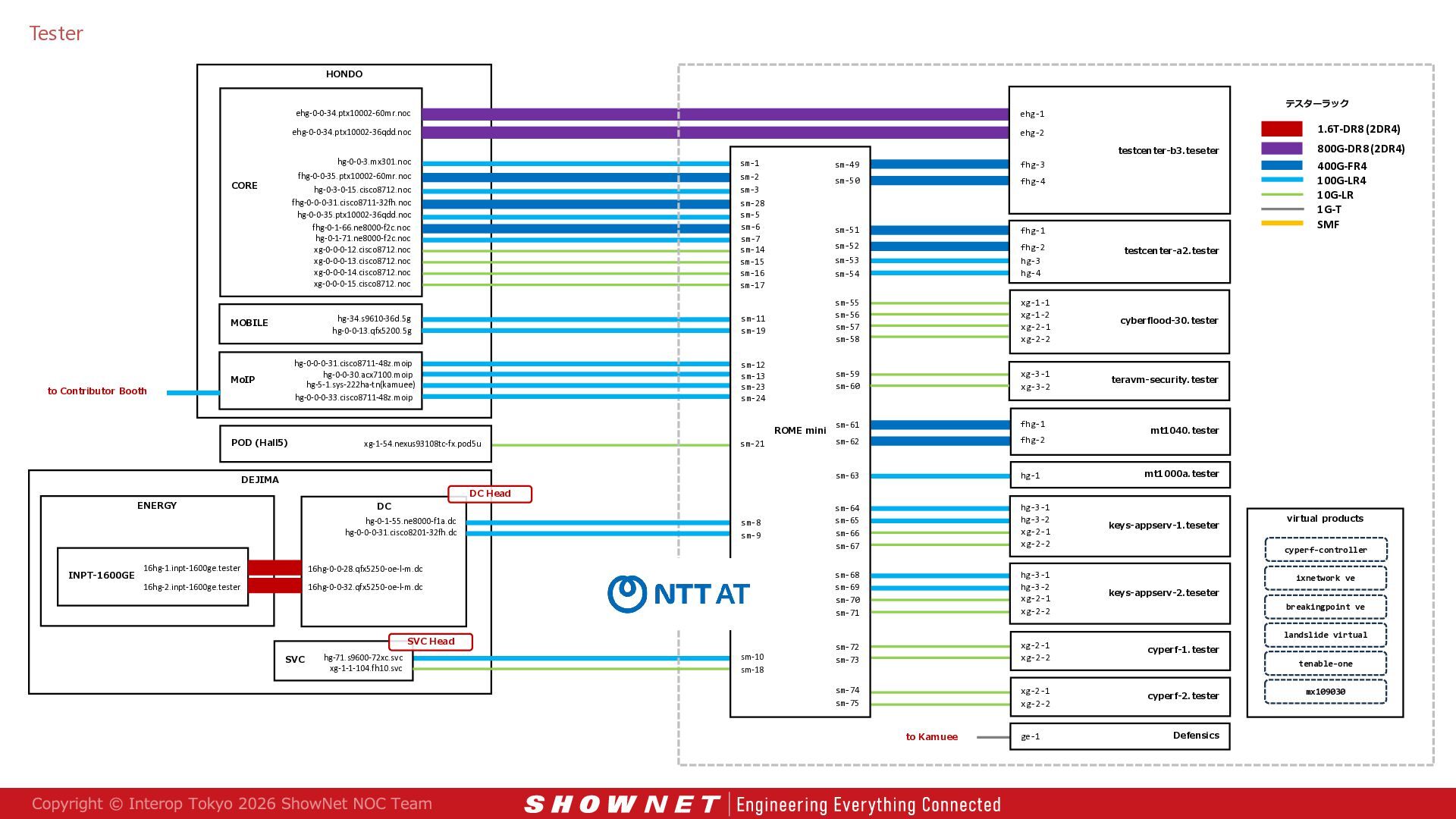

3. Tester HONDO ehg-0-0-34.ptx10002-60mr.noc ehg-1 ehg-0-0-34.ptx10002-36qdd.noc ehg-2 hg-0-0-3.mx301.noc to Contributor Booth hg-34.s9610-36d.5g hg-0-0-13.qfx5200.5g sm-11 sm-19 sm-55 sm-56 sm-57 sm-58 xg-1-1 xg-1-2 xg-2-1 xg-2-2 cyberflood-30.tester hg-0-0-0-31.cisco8711-48z.moip hg-0-0-30.acx7100.moip hg-5-1.sys-222ha-tn(kamuee) hg-0-0-0-33.cisco8711-48z.moip sm-12 sm-13 sm-23 sm-24 sm-59 sm-60 xg-3-1 xg-3-2 teravm-security.tester sm-61 fhg-1 sm-62 fhg-2 sm-63 hg-1 sm-64 sm-65 sm-66 sm-67 hg-3-1 hg-3-2 xg-2-1 xg-2-2 keys-appserv-1.teseter sm-68 sm-69 sm-70 sm-71 hg-3-1 hg-3-2 xg-2-1 xg-2-2 keys-appserv-2.teseter sm-72 sm-73 xg-2-1 xg-2-2 cyperf-1.tester sm-74 sm-75 xg-2-1 xg-2-2 cyperf-2.tester POD (Hall5) xg-1-54.nexus93108tc-fx.pod5u DEJIMA ENERGY sm-21 DC 16hg-1.inpt-1600ge.tester 16hg-0-0-28.qfx5250-oe-l-m.dc 16hg-2.inpt-1600ge.tester 16hg-0-0-32.qfx5250-oe-l-m.dc sm-8 sm-9 SVC Head SVC hg-71.s9600-72xc.svc xg-1-1-104.fh10.svc ROME mini sm-49 fhg-3 sm-50 fhg-4 sm-51 fhg-1 sm-52 sm-53 sm-54 fhg-2 hg-3 hg-4 800G-DR8 (2DR4) 400G-FR4 100G-LR4 10G-LR 1G-T SMF testcenter-a2.tester mt1040.tester mt1000a.tester DC Head hg-0-1-55.ne8000-f1a.dc hg-0-0-0-31.cisco8201-32fh.dc INPT-1600GE testcenter-b3.teseter hg-0-3-0-15.cisco8712.noc fhg-0-0-0-31.cisco8711-32fh.noc hg-0-0-35.ptx10002-36qdd.noc fhg-0-1-66.ne8000-f2c.noc hg-0-1-71.ne8000-f2c.noc xg-0-0-0-12.cisco8712.noc xg-0-0-0-13.cisco8712.noc xg-0-0-0-14.cisco8712.noc xg-0-0-0-15.cisco8712.noc MOBILE MoIP 1.6T-DR8 (2DR4) sm-1 sm-2 sm-3 sm-28 sm-5 sm-6 sm-7 sm-14 sm-15 sm-16 sm-17 fhg-0-0-35.ptx10002-60mr.noc CORE テスターラック sm-10 sm-18 to Kamuee ge-1 virtual products cyperf-controller ixnetwork ve breakingpoint ve landslide virtual tenable-one Defensics mx109030

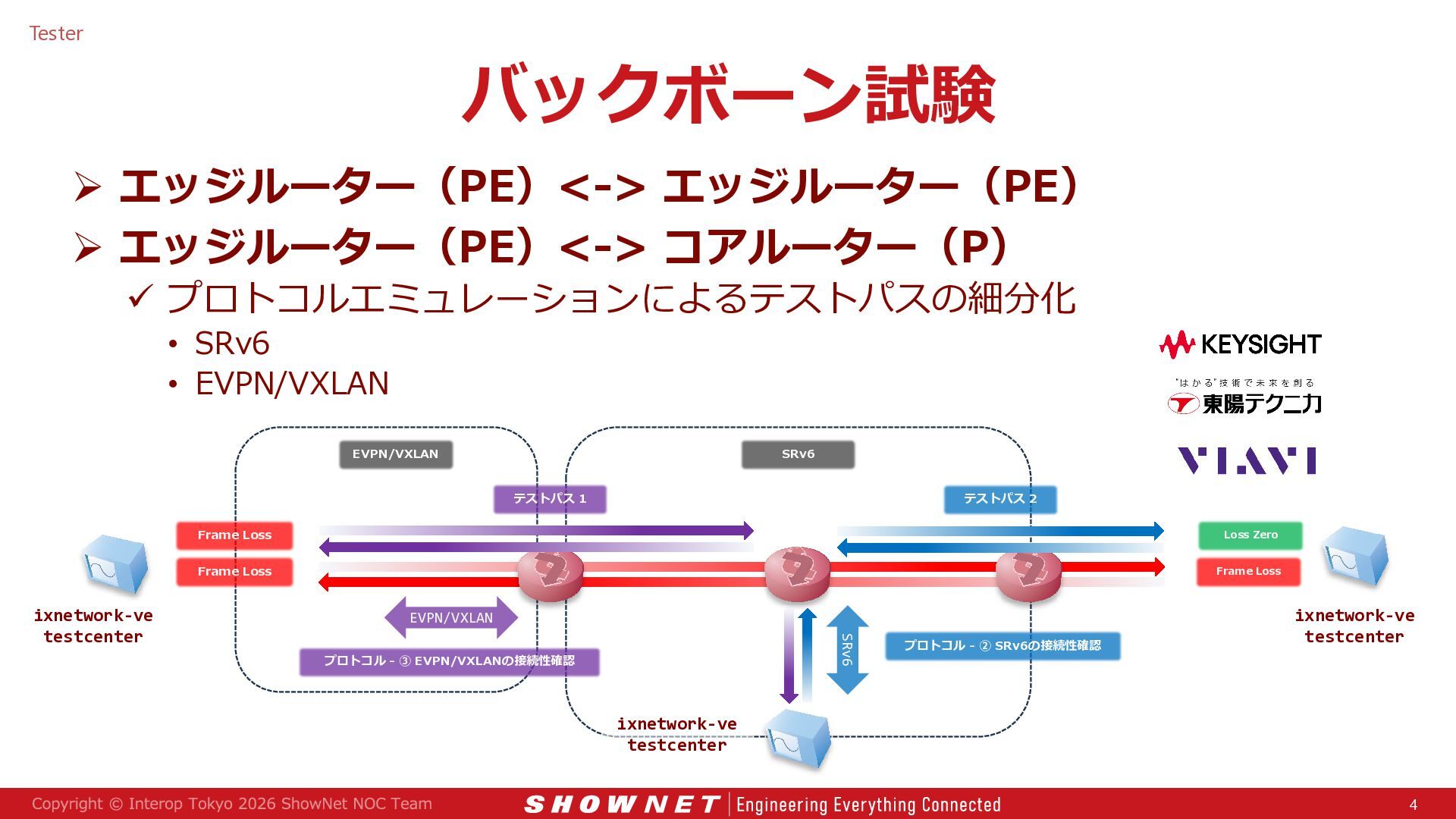

4. Tester バックボーン試験  エッジルーター（PE）<-> エッジルーター（PE）  エッジルーター（PE）<-> コアルーター（P）  プロトコルエミュレーションによるテストパスの細分化 • SRv6 • EVPN/VXLAN EVPN/VXLAN SRv6 テストパス 1 Frame Loss Loss Zero Frame Loss Frame Loss EVPN/VXLAN SRv6 ixnetwork-ve testcenter テストパス 2 プロトコル - ③ EVPN/VXLANの接続性確認 プロトコル - ② SRv6の接続性確認 ixnetwork-ve testcenter ixnetwork-ve testcenter 4

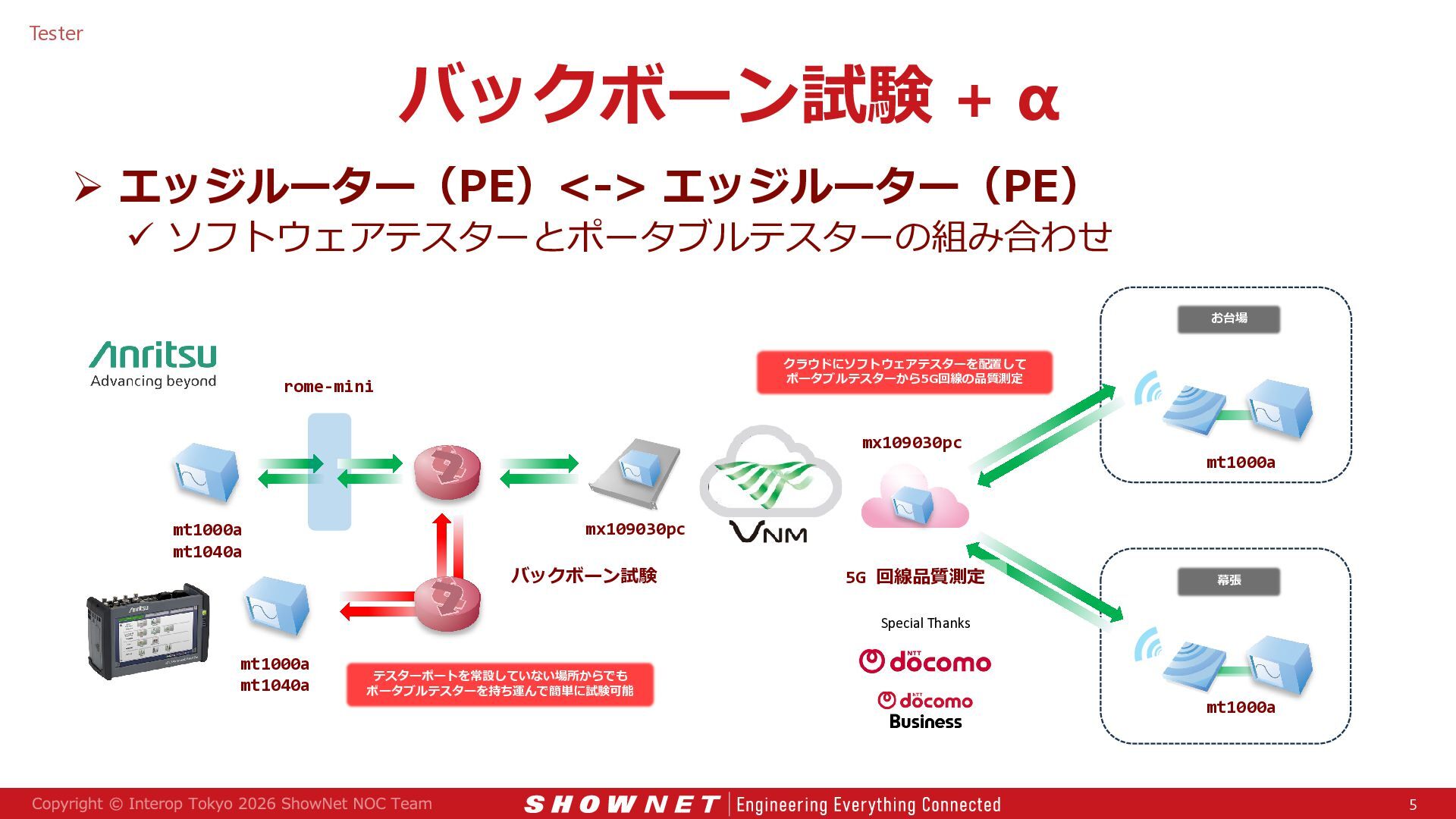

5. Tester バックボーン試験 + α  エッジルーター（PE）<-> エッジルーター（PE）  ソフトウェアテスターとポータブルテスターの組み合わせ お台場 クラウドにソフトウェアテスターを配置して ポータブルテスターから5G回線の品質測定 rome-mini mx109030pc mt1000a mt1040a mt1000a mx109030pc バックボーン試験 5G 回線品質測定 幕張 Special Thanks mt1000a mt1040a テスターポートを常設していない場所からでも ポータブルテスターを持ち運んで簡単に試験可能 mt1000a 5

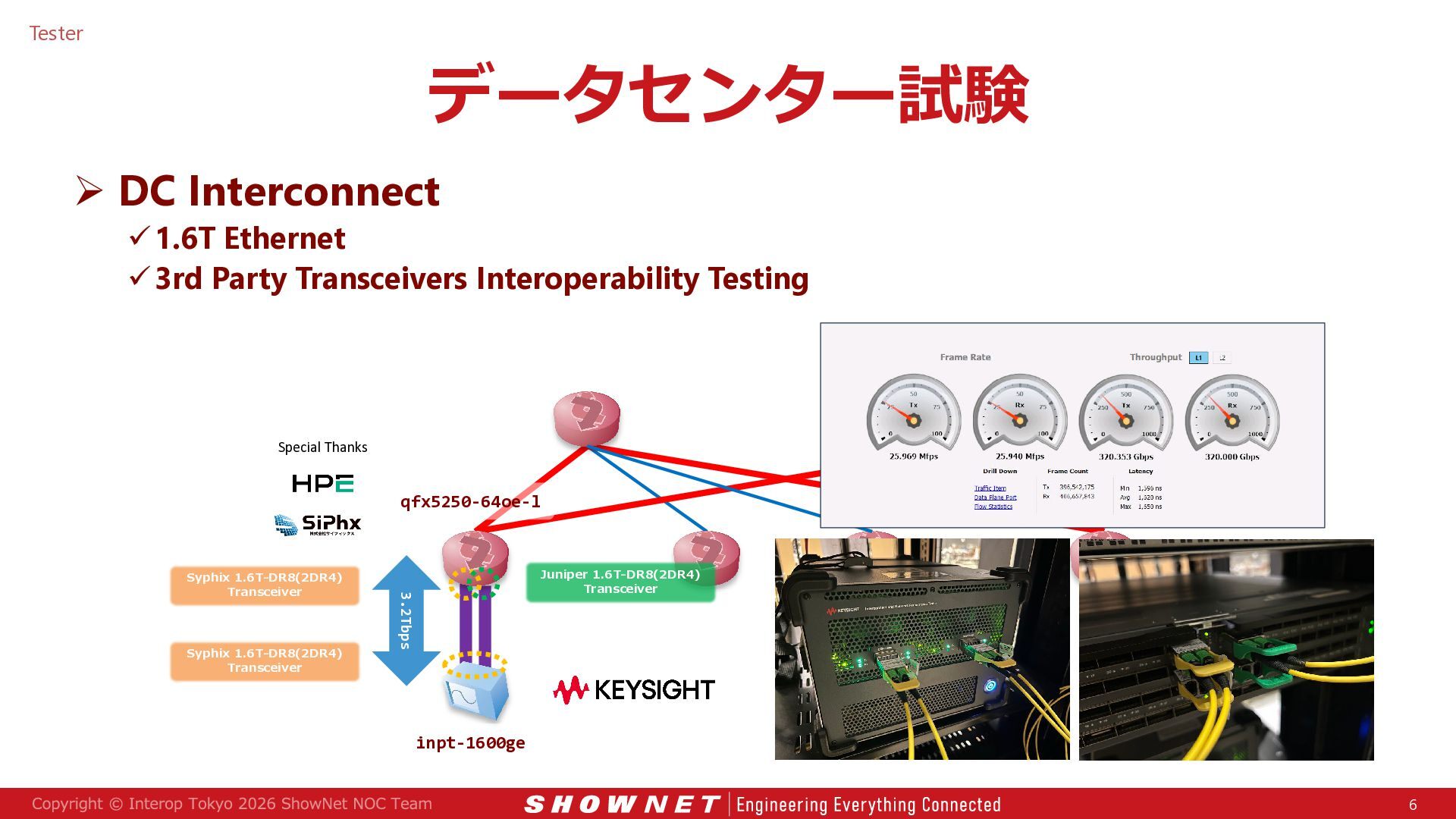

6. Tester データセンター試験  DC Interconnect  1.6T Ethernet  3rd Party Transceivers Interoperability Testing Special Thanks qfx5250-64oe-l Syphix 1.6T-DR8(2DR4) Transceiver 3.2Tbps Syphix 1.6T-DR8(2DR4) Transceiver Juniper 1.6T-DR8(2DR4) Transceiver inpt-1600ge 6

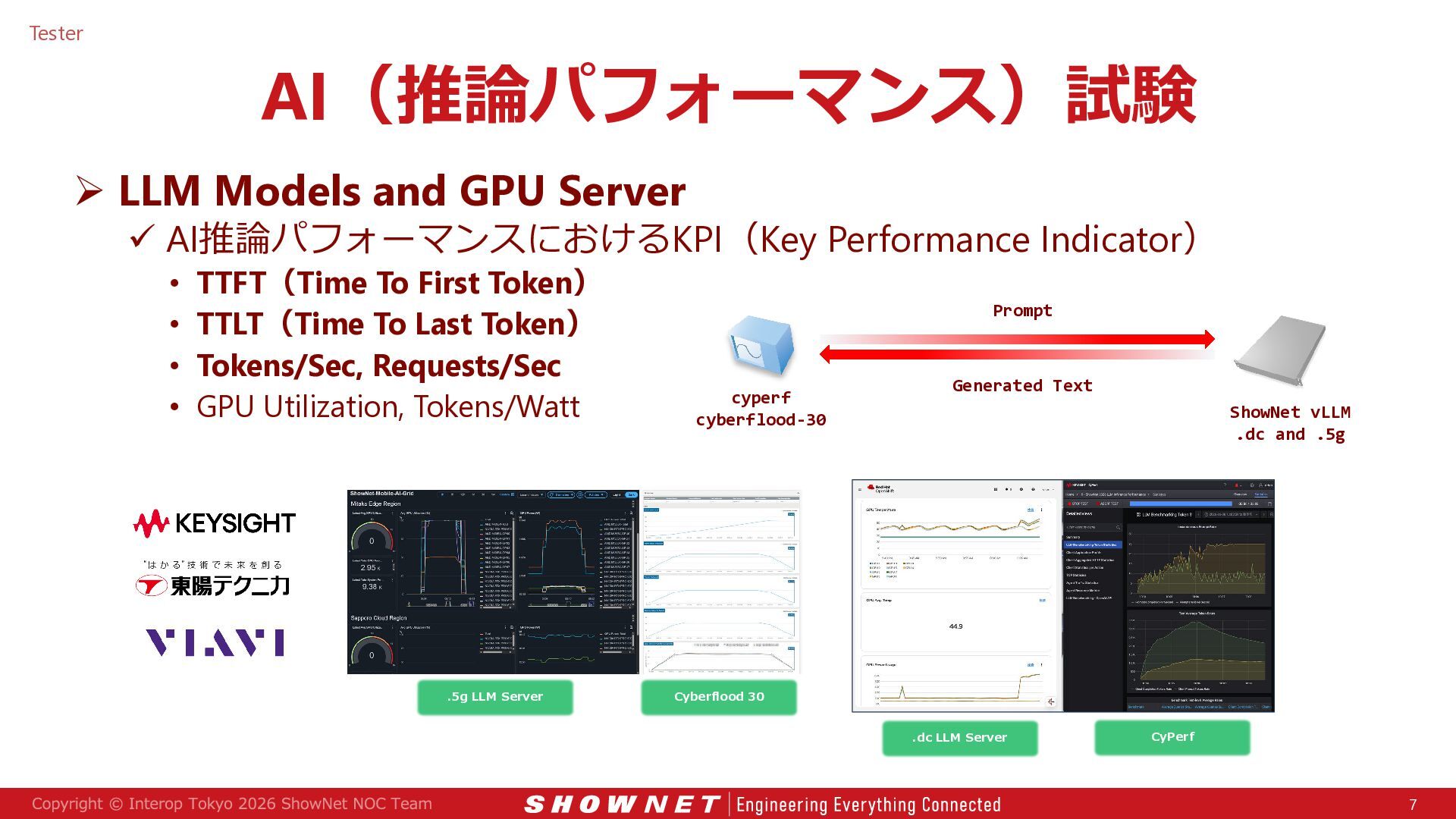

7. Tester AI（推論パフォーマンス）試験  LLM Models and GPU Server  AI推論パフォーマンスにおけるKPI（Key Performance Indicator） • TTFT（Time To First Token） • TTLT（Time To Last Token） • Tokens/Sec, Requests/Sec • GPU Utilization, Tokens/Watt .5g LLM Server Prompt cyperf cyberflood-30 Generated Text ShowNet vLLM .dc and .5g Cyberflood 30 .dc LLM Server CyPerf 7

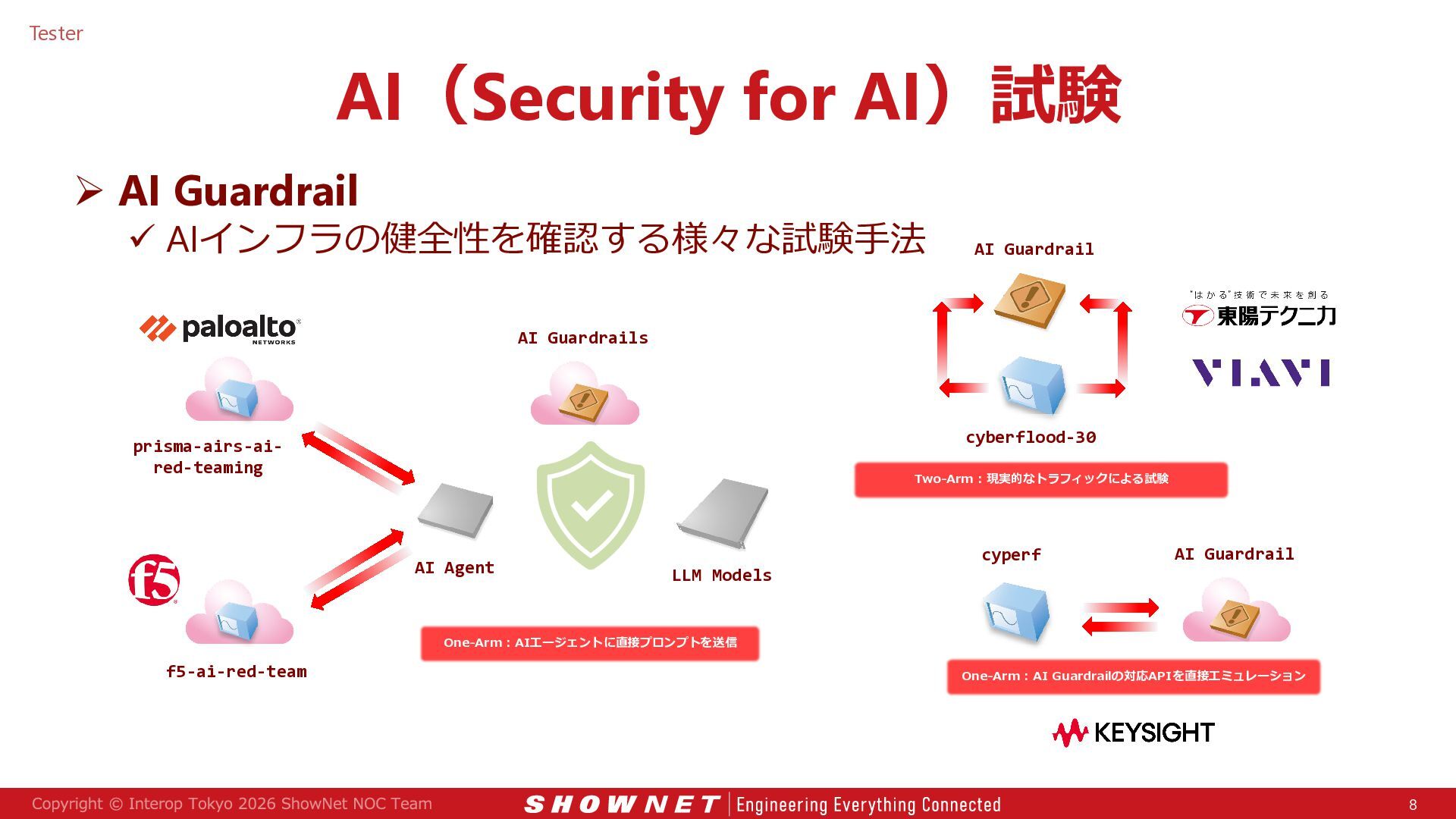

8. Tester AI（Security for AI）試験  AI Guardrail  AIインフラの健全性を確認する様々な試験手法 AI Guardrail AI Guardrails cyberflood-30 prisma-airs-aired-teaming Two-Arm : 現実的なトラフィックによる試験 AI Agent LLM Models cyperf AI Guardrail One-Arm : AIエージェントに直接プロンプトを送信 f5-ai-red-team One-Arm : AI Guardrailの対応APIを直接エミュレーション 8

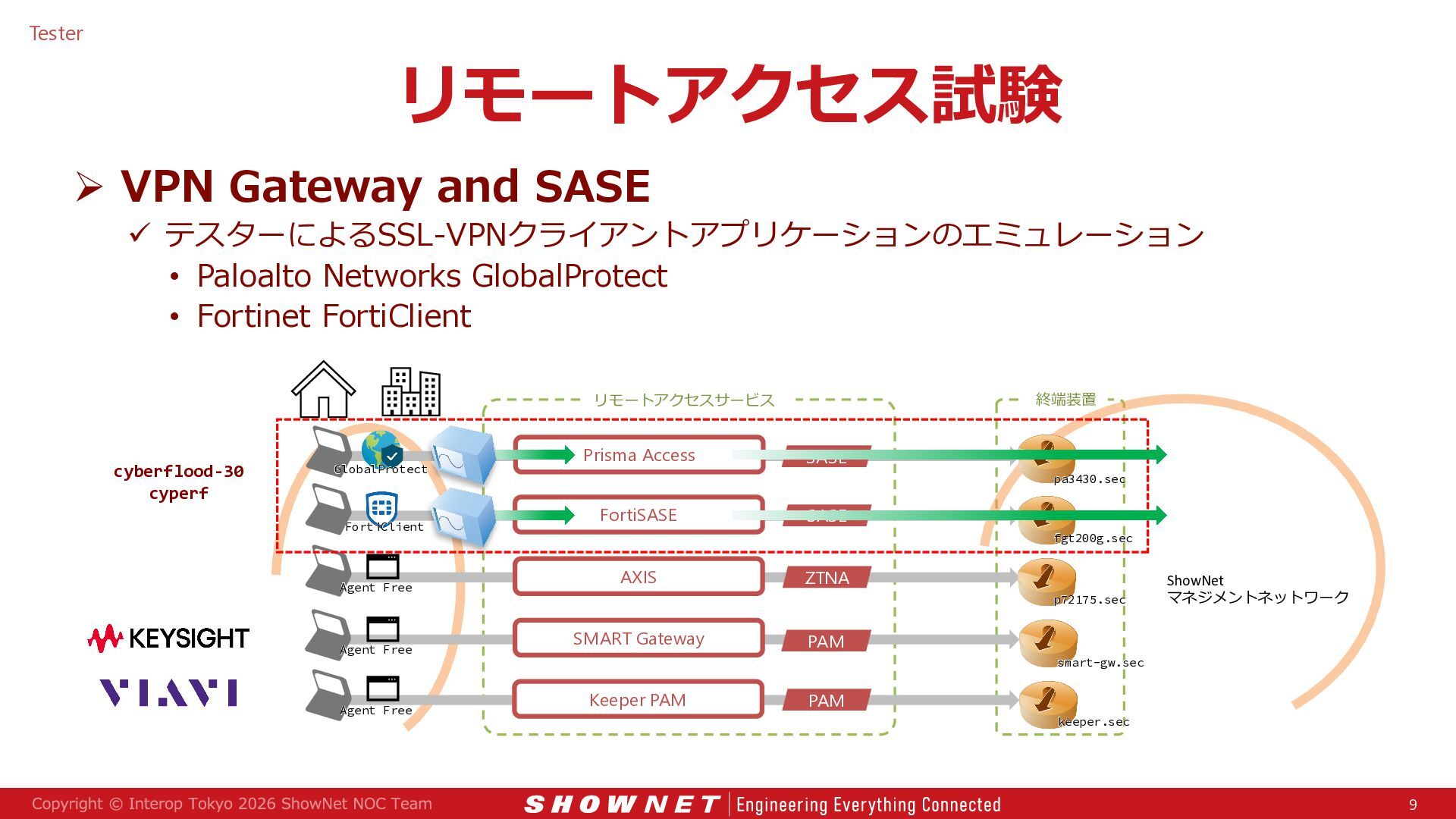

9. Tester リモートアクセス試験  VPN Gateway and SASE  テスターによるSSL-VPNクライアントアプリケーションのエミュレーション • Paloalto Networks GlobalProtect • Fortinet FortiClient 終端装置 リモートアクセスサービス cyberflood-30 cyperf GlobalProtect FortiClient Agent Free Agent Free Agent Free Prisma Access FortiSASE AXIS SMART Gateway Keeper PAM SASE SASE ZTNA PAM PAM pa3430.sec fgt200g.sec p72175.sec ShowNet マネジメントネットワーク smart-gw.sec keeper.sec 9

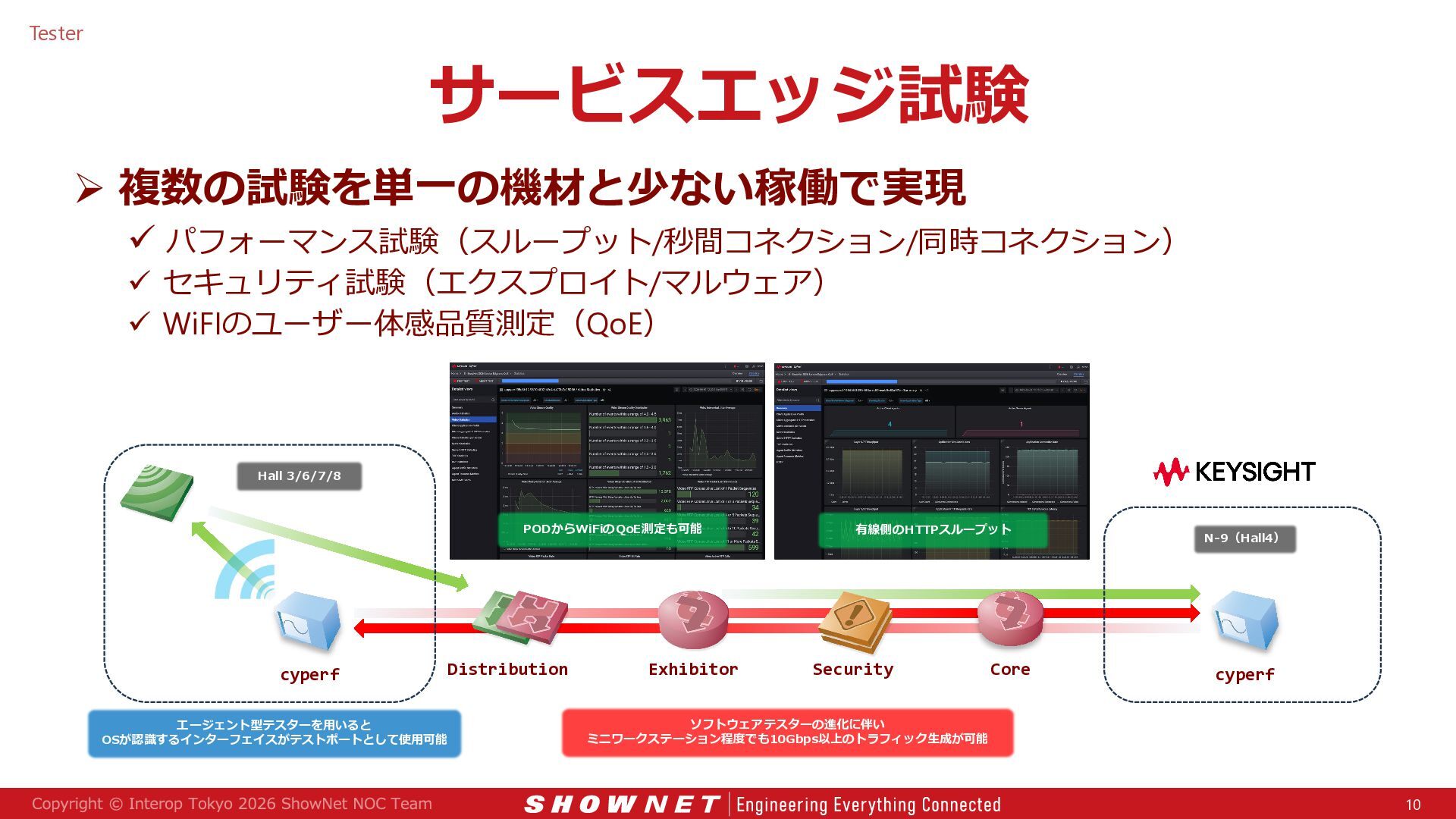

10. Tester サービスエッジ試験  複数の試験を単一の機材と少ない稼働で実現  パフォーマンス試験（スループット/秒間コネクション/同時コネクション）  セキュリティ試験（エクスプロイト/マルウェア）  WiFIのユーザー体感品質測定（QoE） Hall 3/6/7/8 PODからWiFiのQoE測定も可能 cyperf エージェント型テスターを用いると OSが認識するインターフェイスがテストポートとして使用可能 Distribution Exhibitor 有線側のHTTPスループット Security Core N-9（Hall4） cyperf ソフトウェアテスターの進化に伴い ミニワークステーション程度でも10Gbps以上のトラフィック生成が可能 10

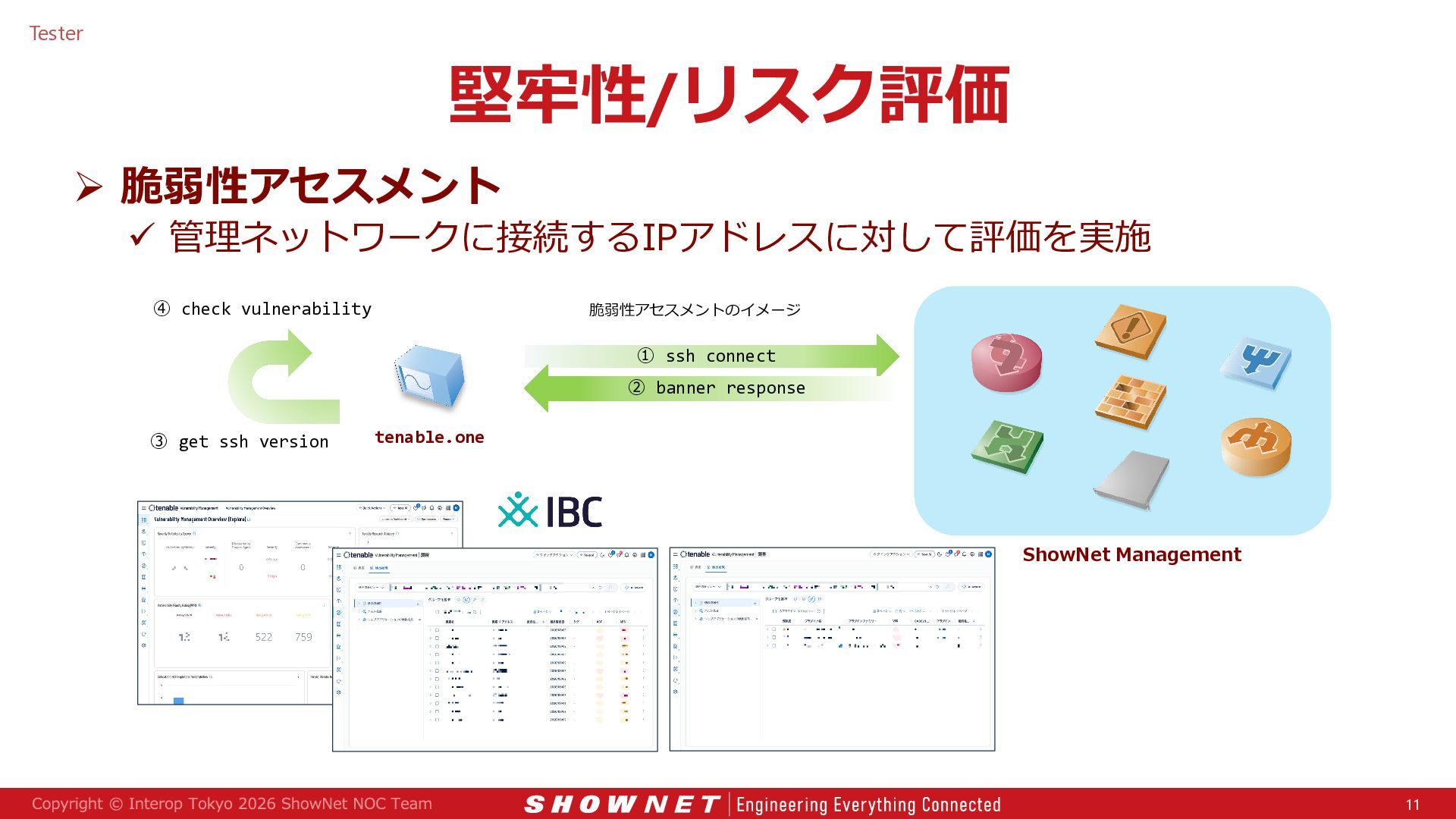

11. Tester 堅牢性/リスク評価  脆弱性アセスメント  管理ネットワークに接続するIPアドレスに対して評価を実施 ④ check vulnerability 脆弱性アセスメントのイメージ ① ssh connect ② banner response ③ get ssh version tenable.one ShowNet Management 11

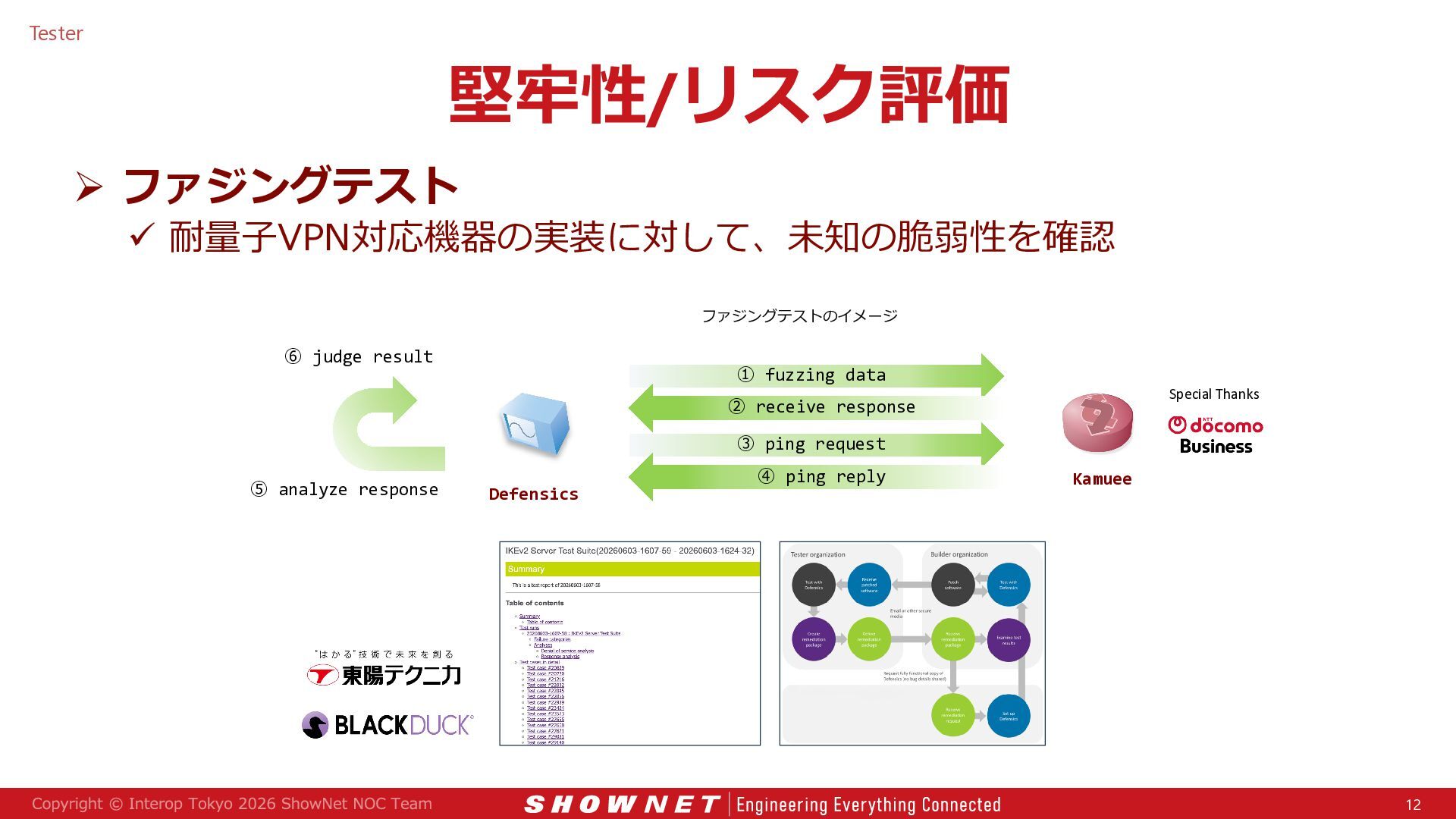

12. Tester 堅牢性/リスク評価  ファジングテスト  耐量子VPN対応機器の実装に対して、未知の脆弱性を確認 ファジングテストのイメージ ⑥ judge result ① fuzzing data Special Thanks ② receive response ③ ping request ⑤ analyze response Defensics ④ ping reply Kamuee 12
13. ご協力頂きましたコントリビューター様 Special Thanks
