ShowNet2026ウォーキングツアー資料

Interop Tokyoの根幹をなすShowNet。NOCチームメンバーによるウォーキングツアーで、よりディープなShowNetをお楽しみいただけます。
ShowNetを知らない人でも、ネットワークに興味があれば楽しめるツアーとなります。ネットワークの近未来像をいち早く、わかりやすく、楽しく知ることができます。

Transcript

1. ShowNet ウォーキングツアー 1

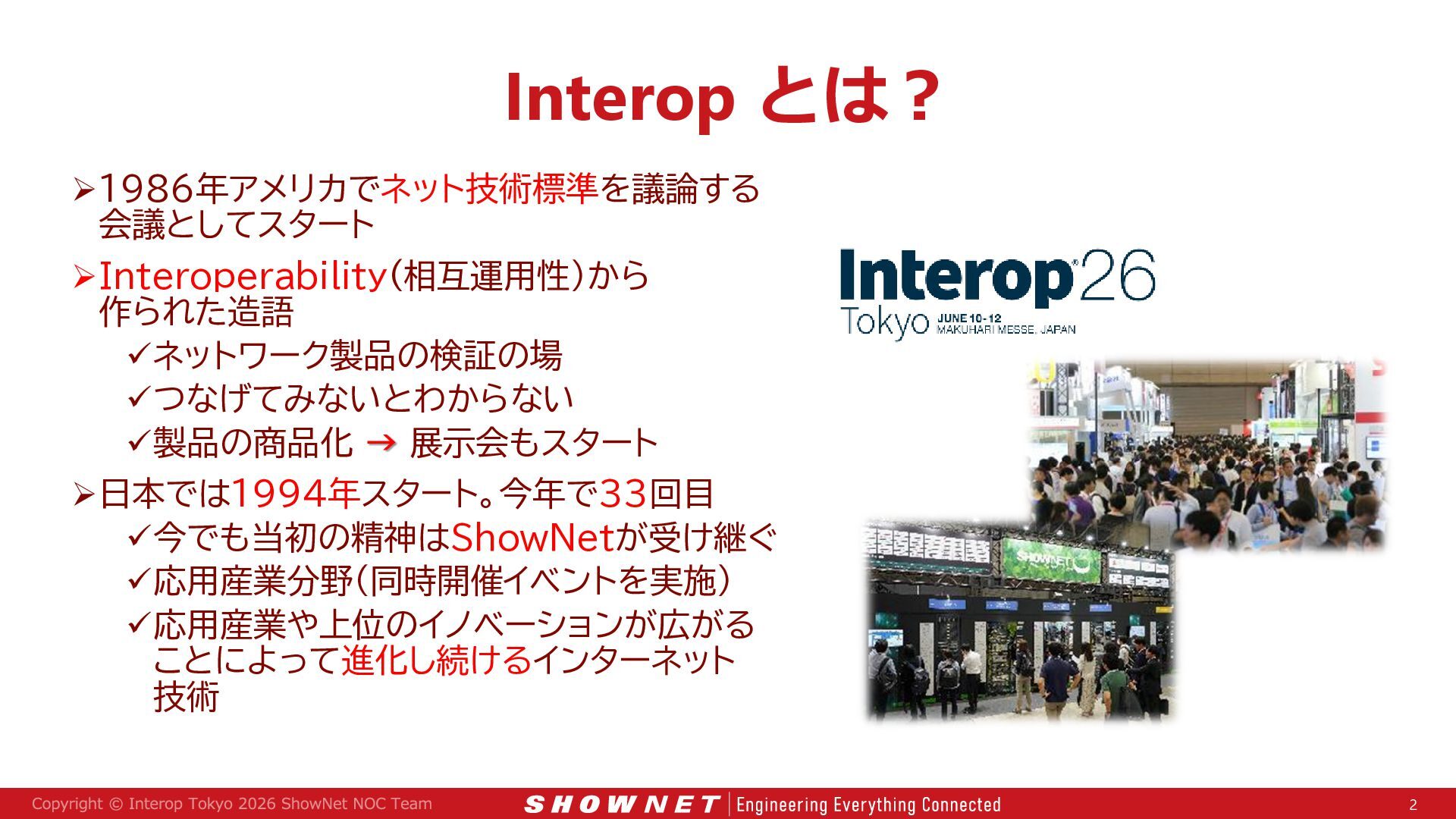

2. Interop とは︖ 1986年アメリカでネット技術標準を議論する 会議としてスタート Interoperability(相互運用性）から 作られた造語 ネットワーク製品の検証の場 つなげてみないとわからない 製品の商品化 → 展示会もスタート 日本では1９９４年スタート。今年で33回目 今でも当初の精神はShowNetが受け継ぐ 応用産業分野（同時開催イベントを実施） 応用産業や上位のイノベーションが広がる ことによって進化し続けるインターネット 技術 2

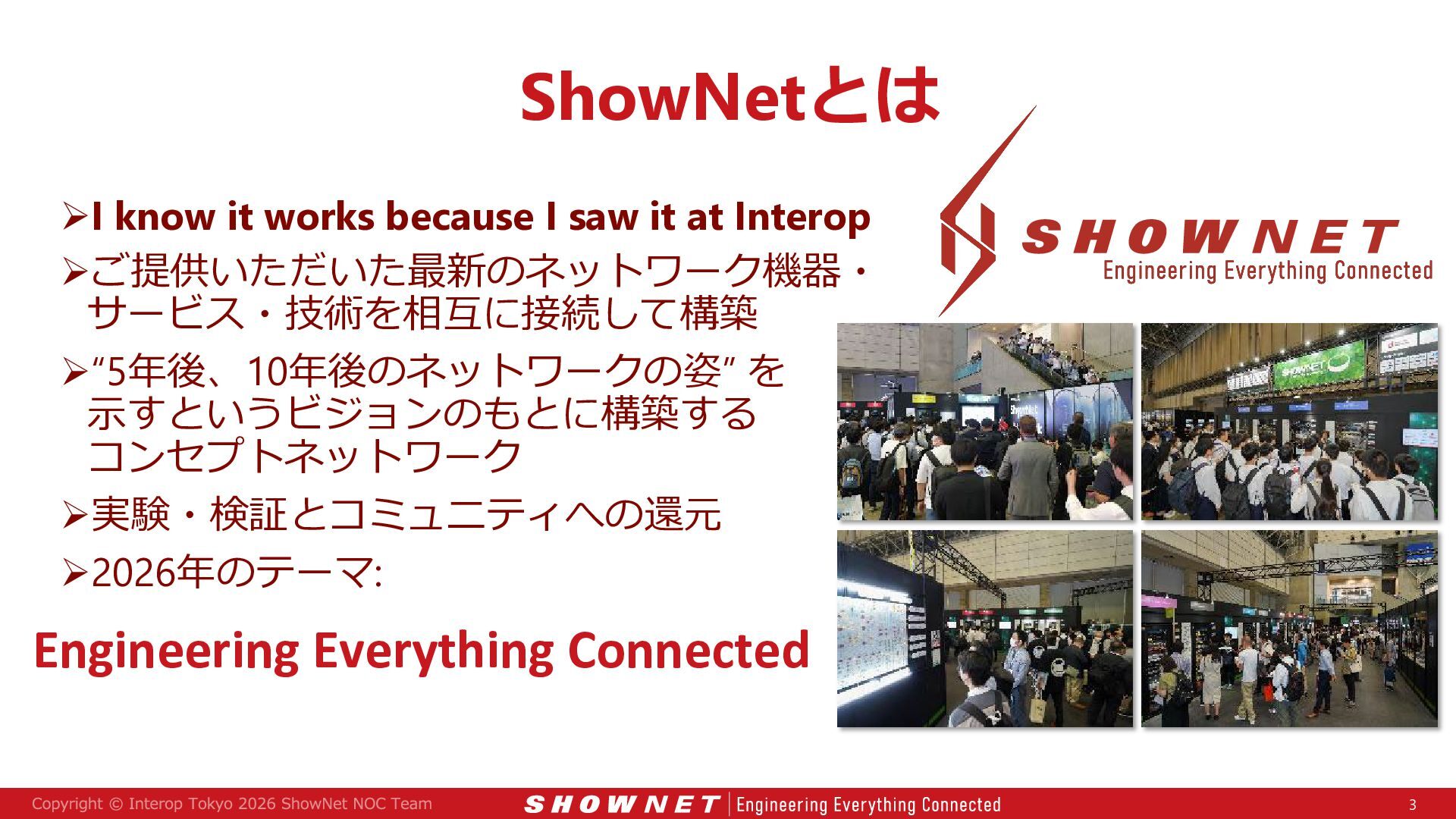

3. ShowNetとは I know it works because I saw it at Interop ご提供いただいた最新のネットワーク機器・ サービス・技術を相互に接続して構築 “5年後、10年後のネットワークの姿” を 示すというビジョンのもとに構築する コンセプトネットワーク 実験・検証とコミュニティへの還元 2026年のテーマ: 3 Engineering Everything Connected
4. ネットワークの規模 コントリビューション機器/製品/サービス︓約2,600 動員数︓849名 NOCチームメンバー︓32名、STM︓37名 コントリビューター︓ 780 名 UTP総延長︓約28.5km 光ファイバー総延長︓約8.5km 総電気容量︓100V 約37.7kW 200V 約161.8kW 400V 15.0kw NOCラック 100V 約14.1kW・200V 約176.8kW・400V 15.0kW Pod 100V 約23.6kW 総コンセント数︓約280 NOCラック:約180個、POD:約100個 4

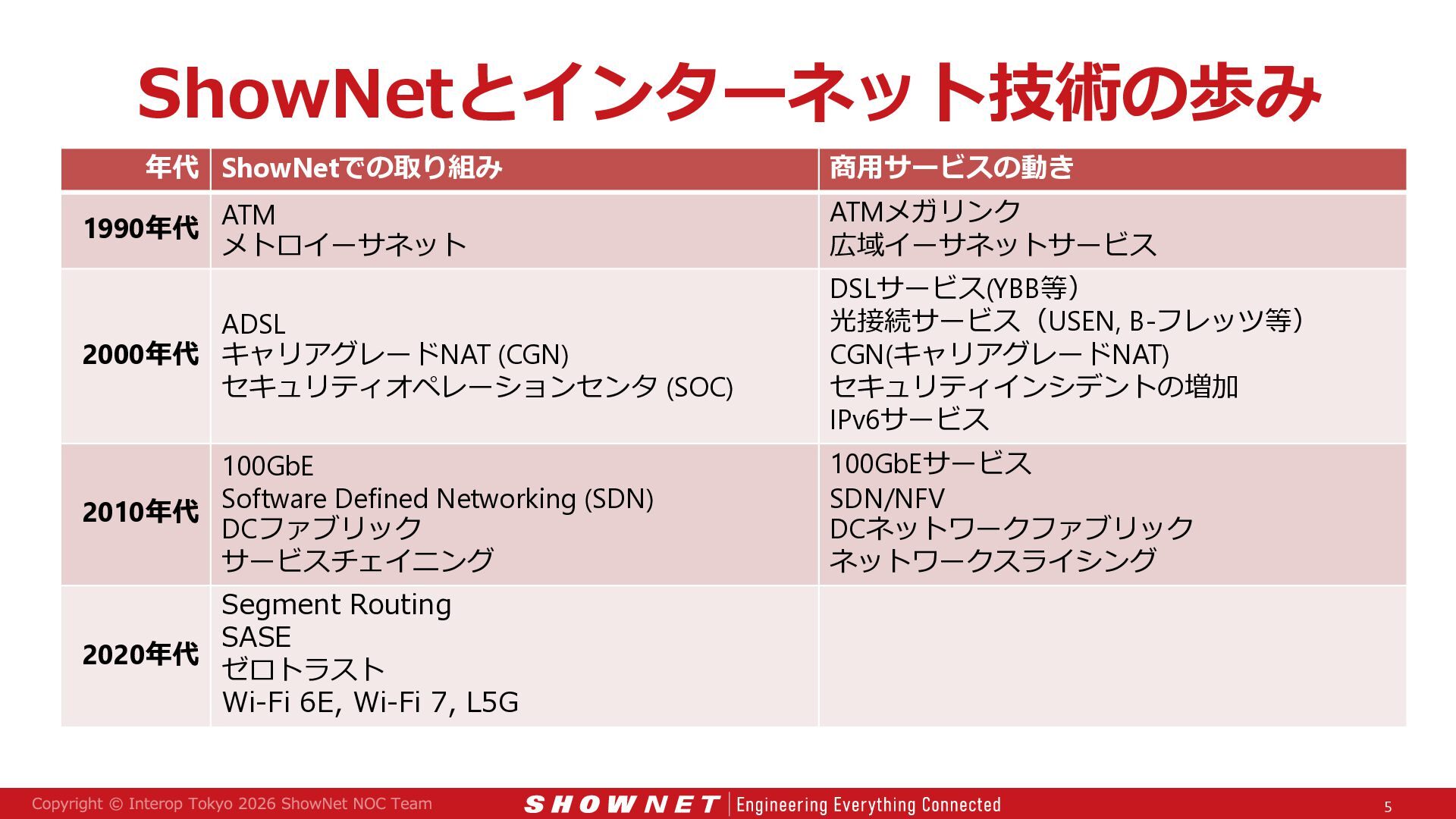

5. ShowNetとインターネット技術の歩み 年代 ShowNetでの取り組み 商用サービスの動き 1990年代 ATM メトロイーサネット ATMメガリンク 広域イーサネットサービス 2000年代 ADSL キャリアグレードNAT (CGN) セキュリティオペレーションセンタ (SOC) DSLサービス(YBB等） 光接続サービス（USEN, B-フレッツ等） CGN(キャリアグレードNAT) セキュリティインシデントの増加 IPv6サービス 2010年代 100GbE Software Defined Networking (SDN) DCファブリック サービスチェイニング 100GbEサービス SDN/NFV DCネットワークファブリック ネットワークスライシング 2020年代 Segment Routing SASE ゼロトラスト Wi-Fi 6E, Wi-Fi 7, L5G 5
6. 世界初展示 日本ヒューレット・パッカード QFX5250-64OE-L PTX10002-60MR 6
7. 日本初展示 7 Ubiquiti USW-Pro-XG-24-PoE 日本ヒューレット・パッカード MX301

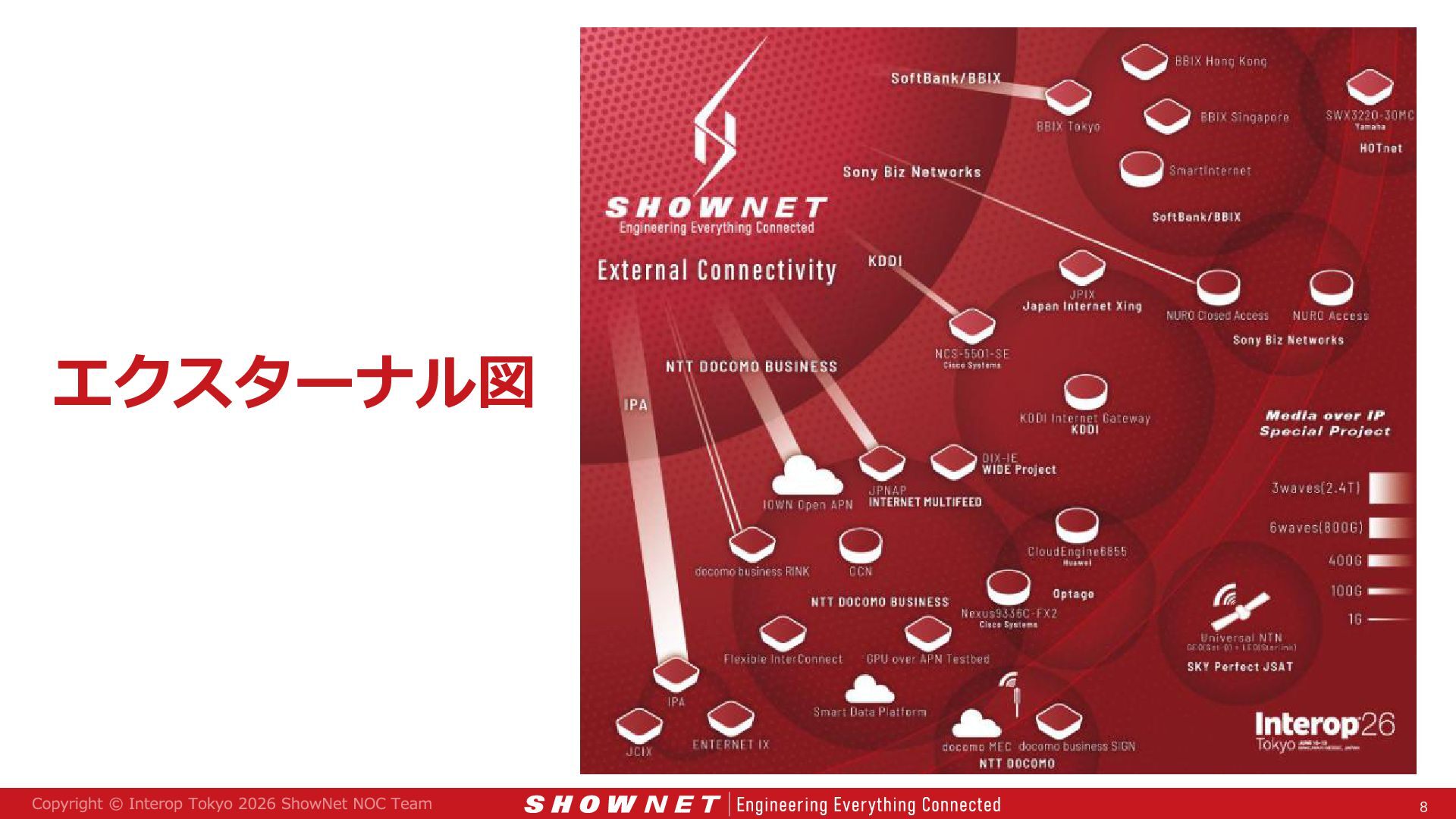

8. エクスターナル図 8
10. 今年の取り組み 10
11. ShowNetで探る、 水冷インフラの実装可能性 ShowNet初、水冷スイッチと水冷サーバが示す新しい冷却 のかたち 高発熱時代のネットワーク/サーバ冷却を考える エナジー

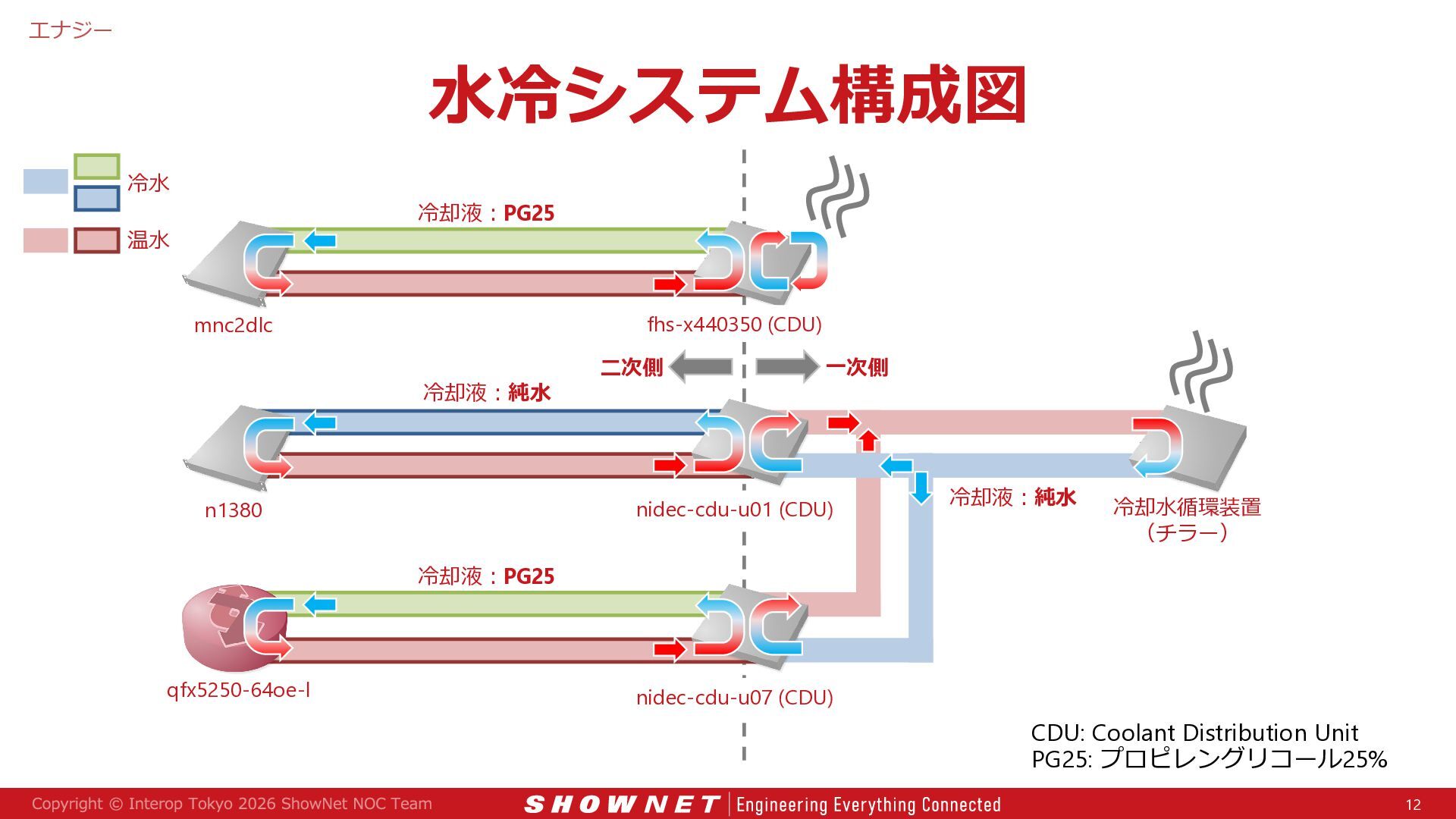

12. 水冷システム構成図 12 CDU: Coolant Distribution Unit PG25: プロピレングリコール25% 冷水 温水 冷却水循環装置 （チラー） nidec-cdu-u01 (CDU) nidec-cdu-u07 (CDU) qfx5250-64oe-l n1380 冷却液︓純水 冷却液：PG25 冷却液︓PG25 冷却液︓純水 二次側 一次側 mnc2dlc fhs-x440350 (CDU) エナジー
13. "高密度化/自動化への挑戦“ と"繋がる当たり前"の共存 多様化するVSFFの実装とロボパッチによる物理層の自動化 高収納性ラックとPDU/センサーから得た環境情報をフル活 用した効率的な構築 安定稼働と品質を保証するファシリティツール ファシリティ

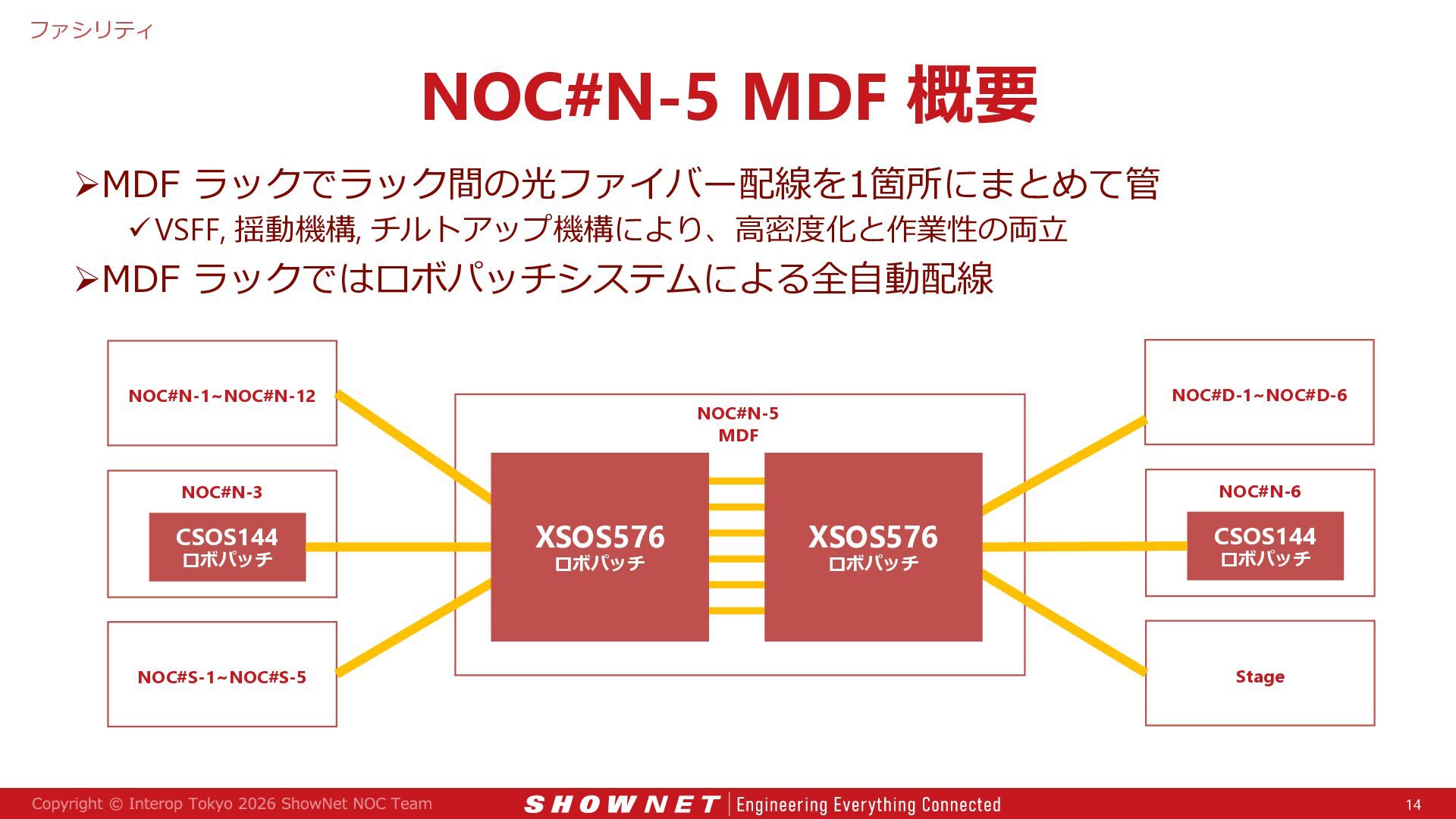

14. NOC#N-3 CSOS144 ロボパッチ NOC#N-5 MDF 概要 MDF ラックでラック間の光ファイバー配線を1箇所にまとめて管 VSFF, 揺動機構, チルトアップ機構により、高密度化と作業性の両立 MDF ラックではロボパッチシステムによる全自動配線 ファシリティ 14 NOC#S-1~NOC#S-5 NOC#N-1~NOC#N-12 NOC#D-1~NOC#D-6 Stage NOC#N-5 MDF NOC#N-6 CSOS144 ロボパッチ XSOS576 ロボパッチ XSOS576 ロボパッチ

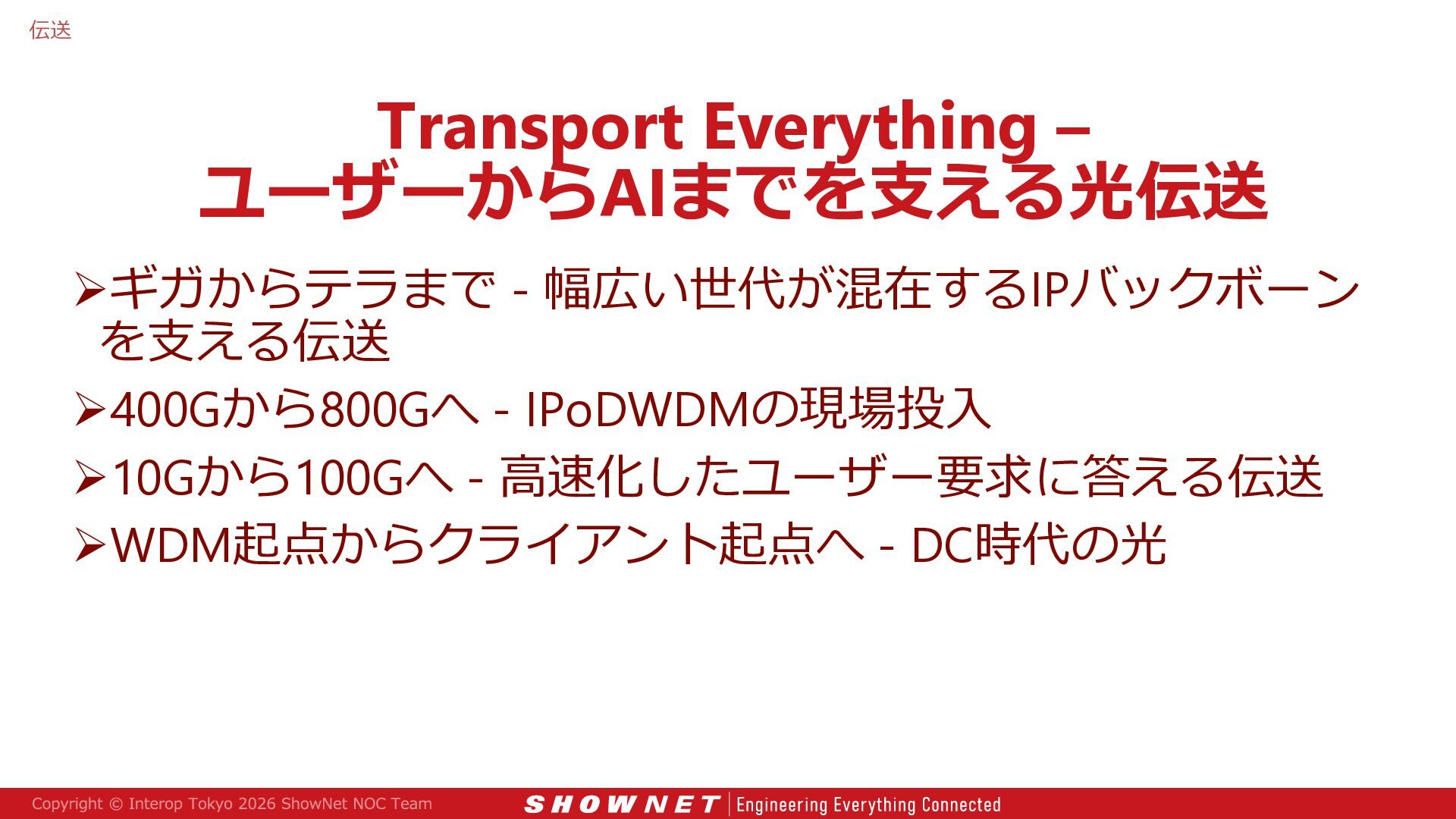

15. Transport Everything – ユーザーからAIまでを支える光伝送 ギガからテラまで - 幅広い世代が混在するIPバックボーン を支える伝送 400Gから800Gへ - IPoDWDMの現場投入 10Gから100Gへ - 高速化したユーザー要求に答える伝送 WDM起点からクライアント起点へ - DC時代の光 伝送

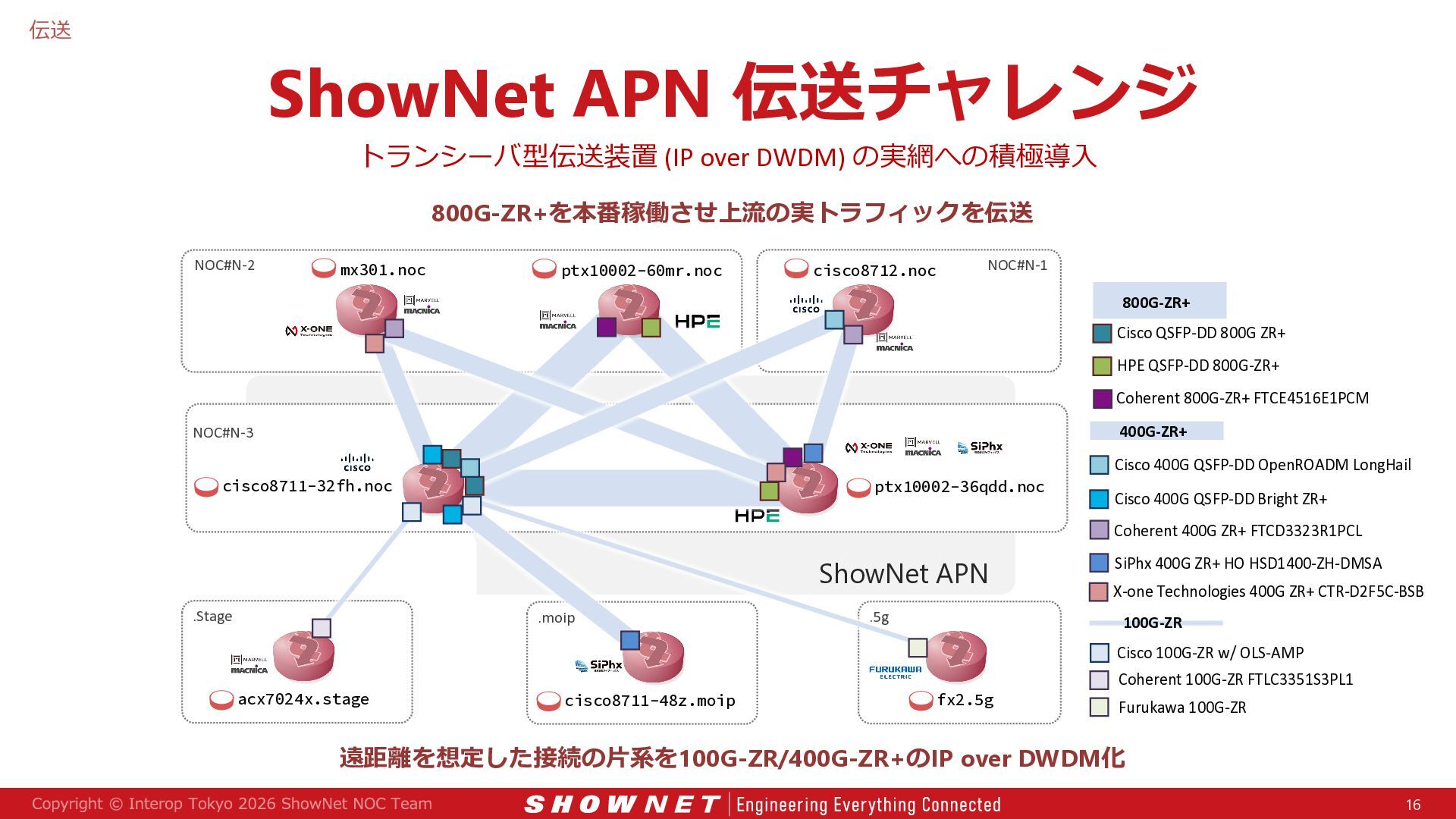

16. ShowNet APN NOC#N-1 16 Cisco 100G-ZR w/ OLS-AMP Coherent 400G ZR+ FTCD3323R1PCL トランシーバ型伝送装置 (IP over DWDM) の実網への積極導入 ShowNet APN 伝送チャレンジ ptx10002-60mr.noc acx7024x.stage ptx10002-36qdd.noc cisco8711-32fh.noc X-one Technologies 400G ZR+ CTR-D2F5C-BSB Coherent 100G-ZR FTLC3351S3PL1 SiPhx 400G ZR+ HO HSD1400-ZH-DMSA Cisco 400G QSFP-DD Bright ZR+ NOC#N-2 NOC#N-3 mx301.noc cisco8712.noc cisco8711-48z.moip fx2.5g .5g .Stage .moip Coherent 800G-ZR+ FTCE4516E1PCM HPE QSFP-DD 800G-ZR+ Cisco QSFP-DD 800G ZR+ Cisco 400G QSFP-DD OpenROADM LongHail 800G-ZR+ 800G-ZR+を本番稼働させ上流の実トラフィックを伝送 遠距離を想定した接続の片系を100G-ZR/400G-ZR+のIP over DWDM化 400G-ZR+ 100G-ZR Furukawa 100G-ZR 伝送

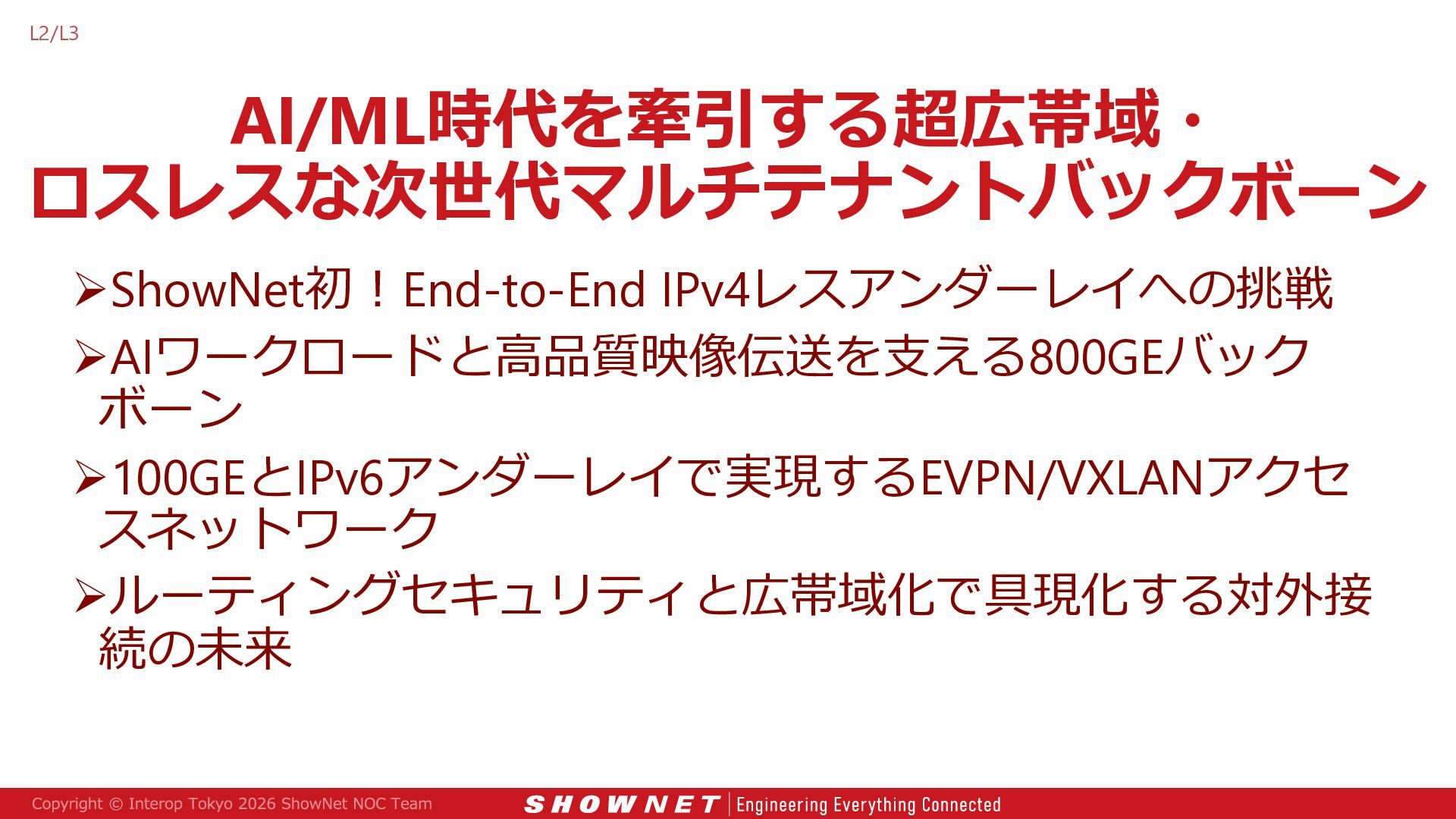

17. AI/ML時代を牽引する超広帯域・ ロスレスな次世代マルチテナントバックボーン ShowNet初︕End-to-End IPv4レスアンダーレイへの挑戦 AIワークロードと高品質映像伝送を支える800GEバック ボーン 100GEとIPv6アンダーレイで実現するEVPN/VXLANアクセ スネットワーク ルーティングセキュリティと広帯域化で具現化する対外接 続の未来 L2/L3

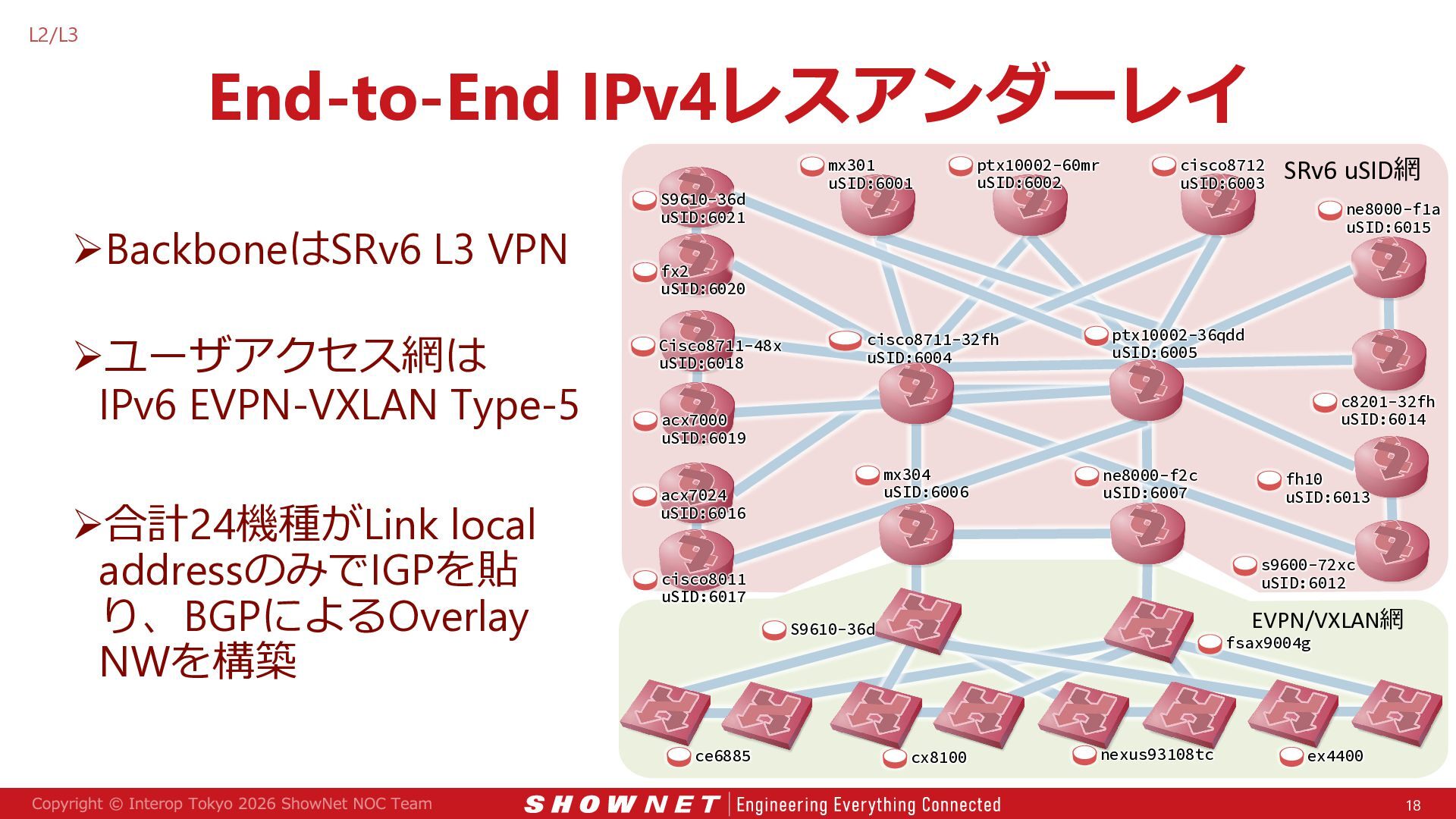

18. End-to-End IPv4レスアンダーレイ 18 EVPN/VXLAN網 ce6885 cx8100 nexus93108tc ex4400 fx2 BackboneはSRv6 L3 VPN ユーザアクセス網は IPv6 EVPN-VXLAN Type-5 合計24機種がLink local addressのみでIGPを貼 り、BGPによるOverlay NWを構築 ptx10002-60mr uSID:6002 s9600-72xc uSID:6012 fh10 uSID:6013 SRv6 uSID網 mx304 uSID:6006 acx7024 uSID:6016 acx7000 uSID:6019 Cisco8711-48x uSID:6018 cisco8011 uSID:6017 ne8000-f2c uSID:6007 c8201-32fh uSID:6014 ne8000-f1a uSID:6015 fx2 uSID:6020 cisco8711-32fh uSID:6004 S9610-36d uSID:6021 ptx10002-36qdd uSID:6005 mx301 uSID:6001 cisco8712 uSID:6003 fsax9004g S9610-36d L2/L3
19. 広帯域化するWi-Fiと多様化する通信需要 Wi-Fi7 MLOで拓くマルチバンド時代の接続性 高性能APを活かす広域バックホール設計 不確実性と向き合うWi-Fi運用 Wi-Fi

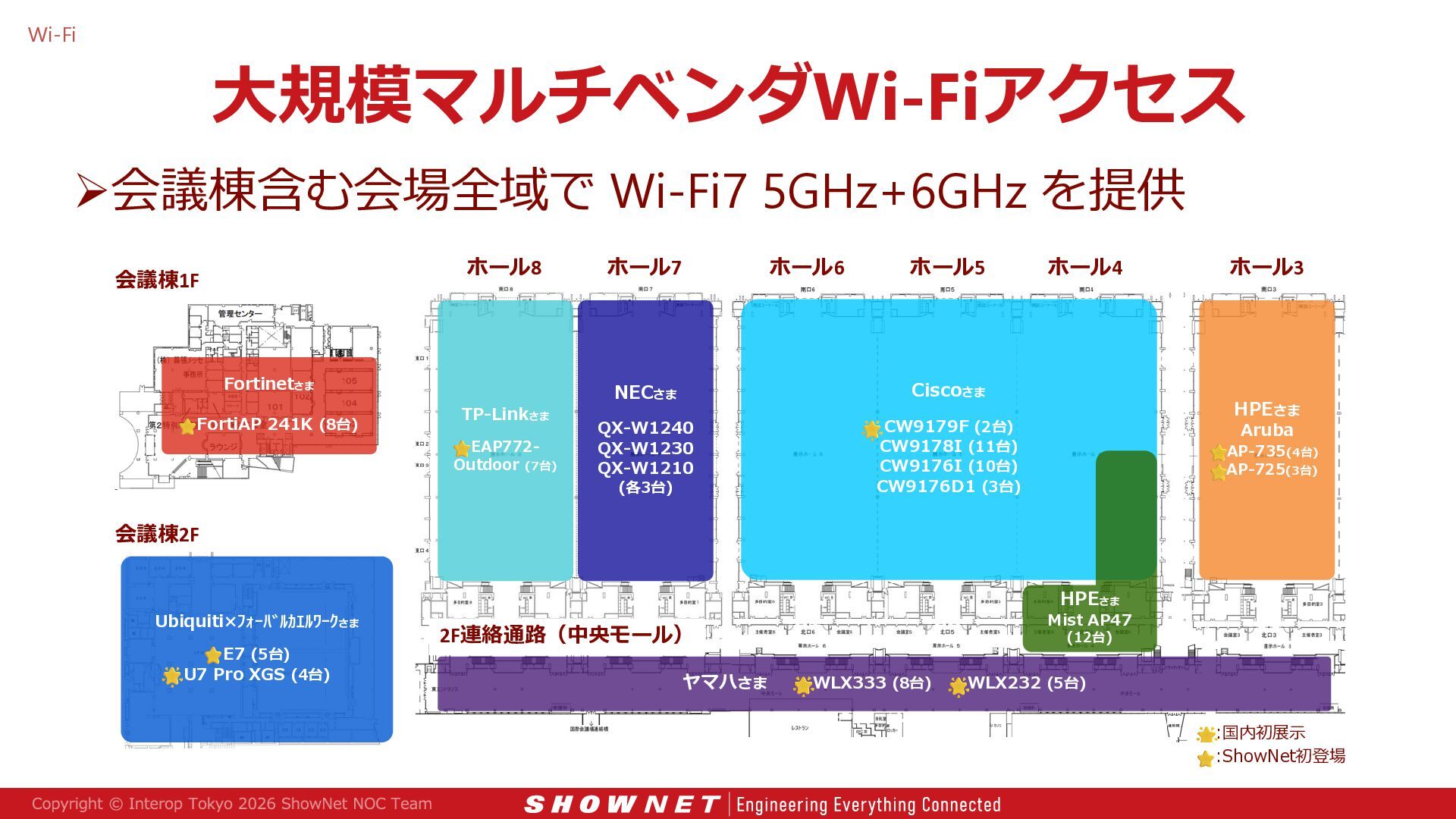

20. 大規模マルチベンダWi-Fiアクセス 会議棟1F 会議棟2F HPEさま Aruba AP-735(4台) AP-725(3台) TP-Linkさま EAP772- Outdoor (7台) NECさま QX-W1240 QX-W1230 QX-W1210 (各3台) ホール8 ヤマハさま WLX333 (8台) WLX232 (5台) Fortinetさま FortiAP 241K (8台) Ubiquiti×ﾌｫｰﾊﾞﾙｶｴﾙﾜｰｸさま E7 (5台) U7 Pro XGS (4台) 2F連絡通路（中央モール） ホール7 ホール6 ホール5 ホール4 ホール3 Ciscoさま CW9179F (2台) CW9178I (11台) CW9176I (10台) CW9176D1 (3台) HPEさま Mist AP47 (12台) 会議棟含む会場全域で Wi-Fi7 5GHz+6GHz を提供 :国内初展示 :ShowNet初登場 Wi-Fi

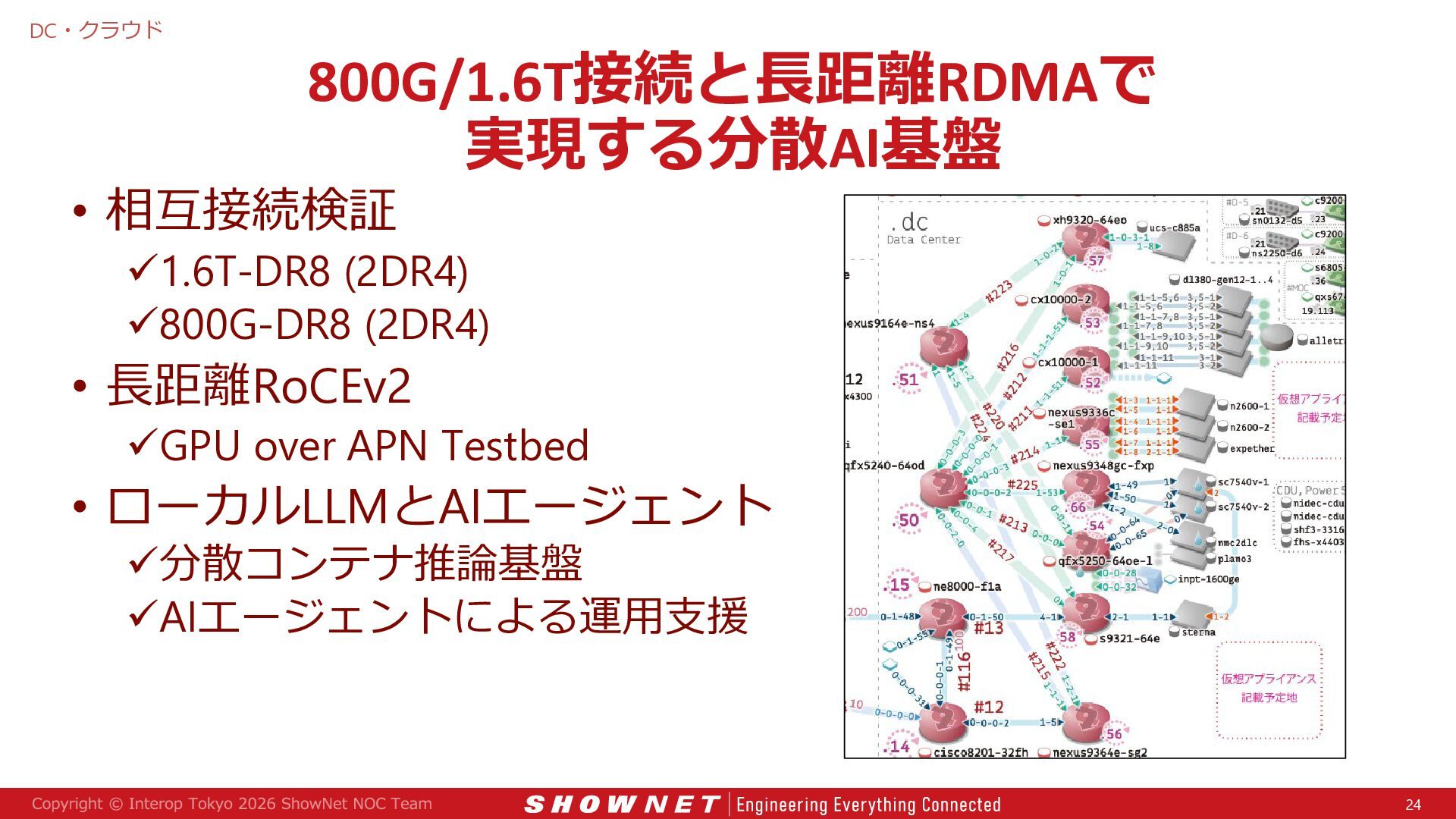

21. 変革するワークロードに応えるモバイル ネットワークの実現 ネットワークスライシングによる高品質・低遅延な長距離 リアルタイム映像伝送 セキュアかつ高信頼なキャリア5G基盤による運用構築支援 Pre-6G技術群が拓くAI Gridモバイルネットワークの実証 Mobile

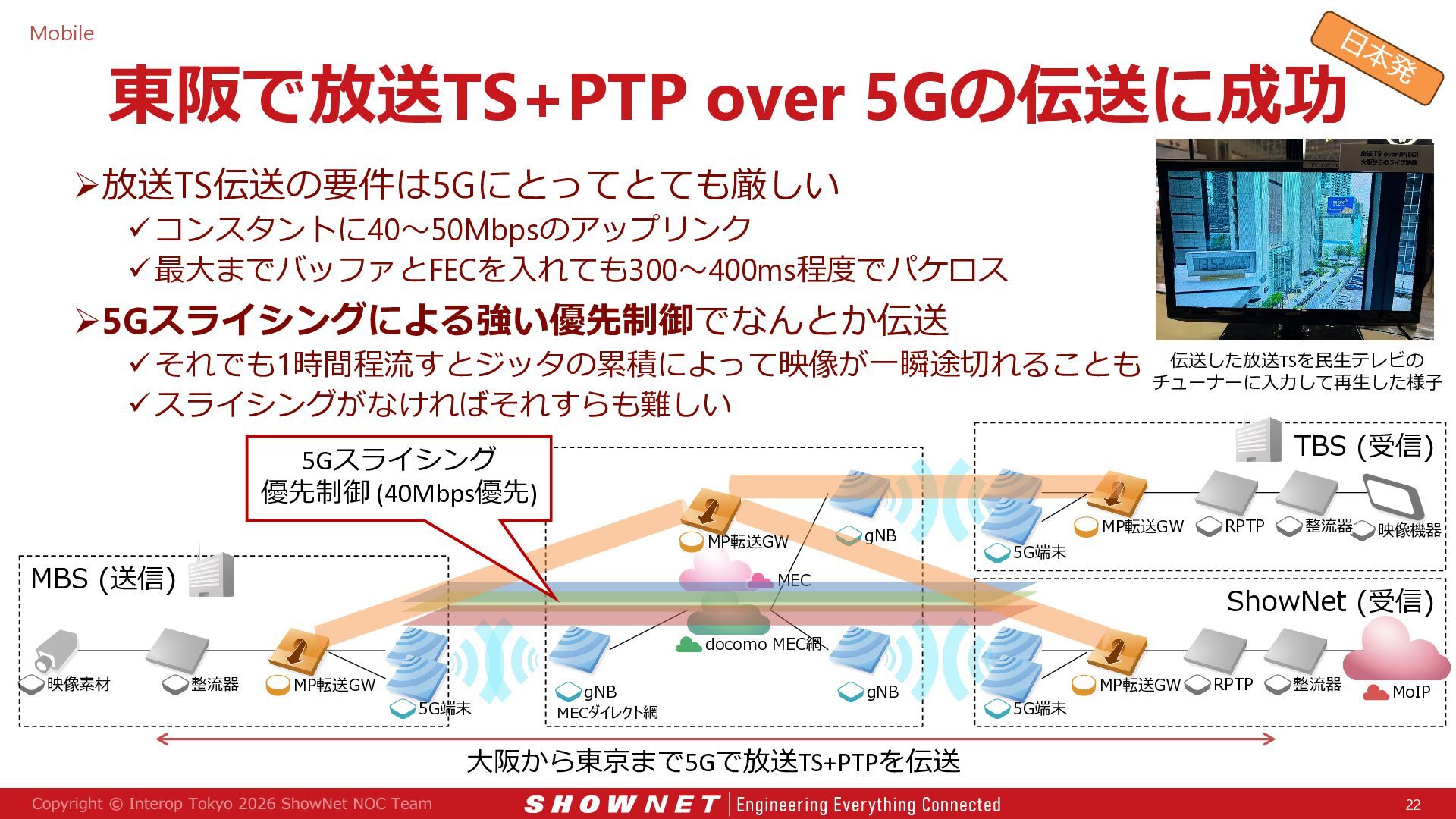

22. 東阪で放送TS+PTP over 5Gの伝送に成功 放送TS伝送の要件は5Gにとってとても厳しい コンスタントに40～50Mbpsのアップリンク 最大までバッファとFECを入れても300～400ms程度でパケロス 5Gスライシングによる強い優先制御でなんとか伝送 それでも1時間程流すとジッタの累積によって映像が一瞬途切れることも スライシングがなければそれすらも難しい Mobile 22 伝送した放送TSを民生テレビの チューナーに入力して再生した様子 gNB docomo MEC網 映像機器 MP転送GW 映像素材 5G端末 MP転送GW 整流器 整流器 MECダイレクト網 5G端末 MP転送GW 整流器 MBS (送信) 大阪から東京まで5Gで放送TS+PTPを伝送 ShowNet (受信) TBS (受信) gNB gNB 5G端末 MoIP MEC MP転送GW 5Gスライシング 優先制御 (40Mbps優先) RPTP RPTP
23. 800G/1.6T時代の分散・ セキュアAIデータセンター 800G/1.6T接続と長距離RDMAで実現する分散AI基盤 多様なサービスを支えるセキュアなデータセンターネット ワーク SRv6バックボーンと一体化したマルチテナントコンテナ サービス基盤 DC・クラウド
24. 800G/1.6T接続と長距離RDMAで 実現する分散AI基盤 • 相互接続検証 1.6T-DR8 (2DR4) 800G-DR8 (2DR4) • 長距離RoCEv2 GPU over APN Testbed • ローカルLLMとAIエージェント 分散コンテナ推論基盤 AIエージェントによる運用支援 24 ・クラウド DC

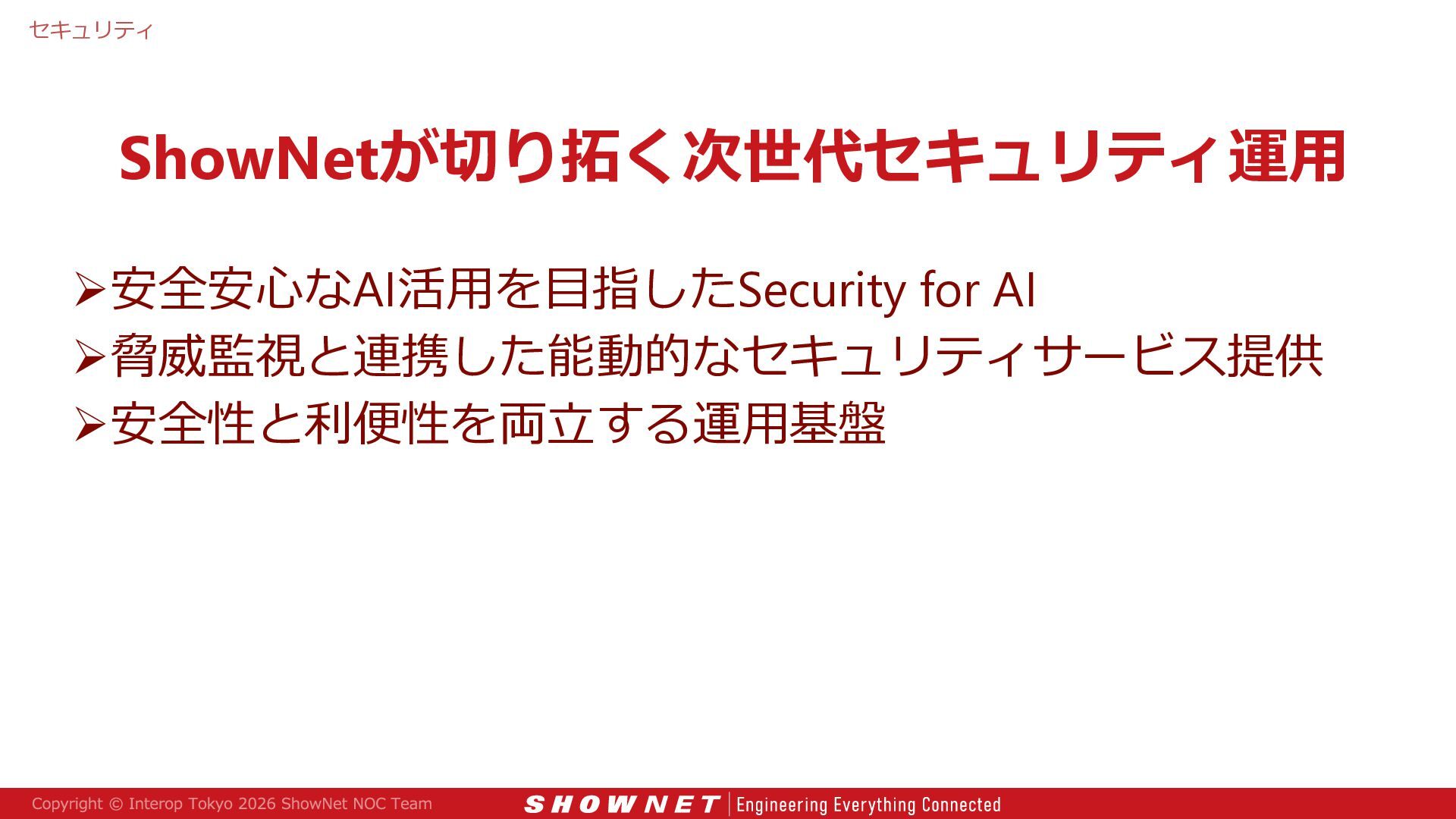

25. ShowNetが切り拓く次世代セキュリティ運用 安全安心なAI活用を目指したSecurity for AI 脅威監視と連携した能動的なセキュリティサービス提供 安全性と利便性を両立する運用基盤 セキュリティ

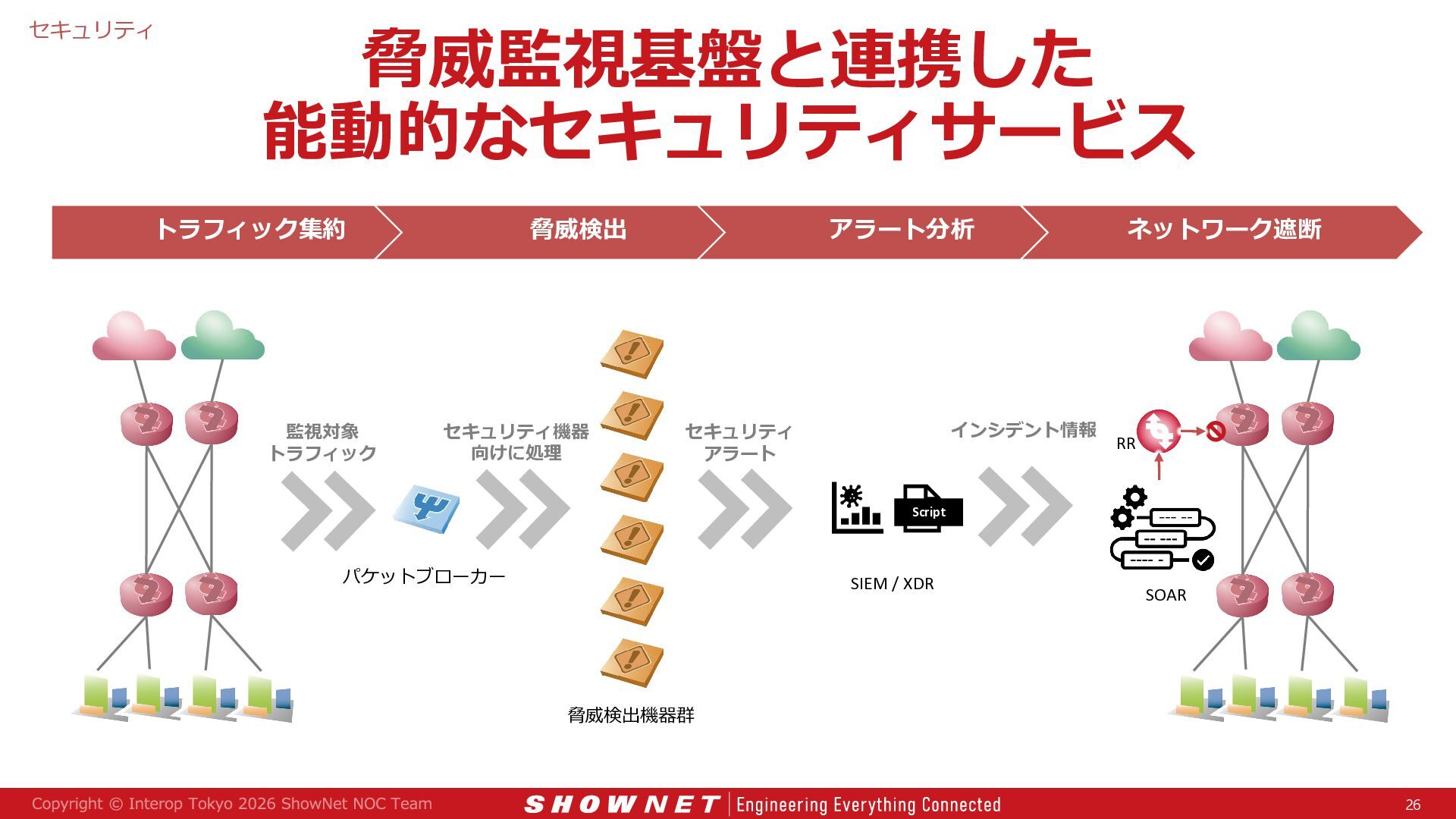

26. 脅威監視基盤と連携した 能動的なセキュリティサービス 26 トラフィック集約 脅威検出 アラート分析 ネットワーク遮断 脅威検出機器群 パケットブローカー Script SIEM / XDR SOAR RR 監視対象 トラフィック セキュリティ機器 向けに処理 セキュリティ アラート インシデント情報 セキュリティ
27. AIと多様な観測データによる ネットワーク運用革新 監視製品とLLMの協調運用への挑戦 ネットワーク品質からユーザ体験までを可視化する統合監 視 幅広い観測技術を組み合わせた次世代モニタリング モニタリング

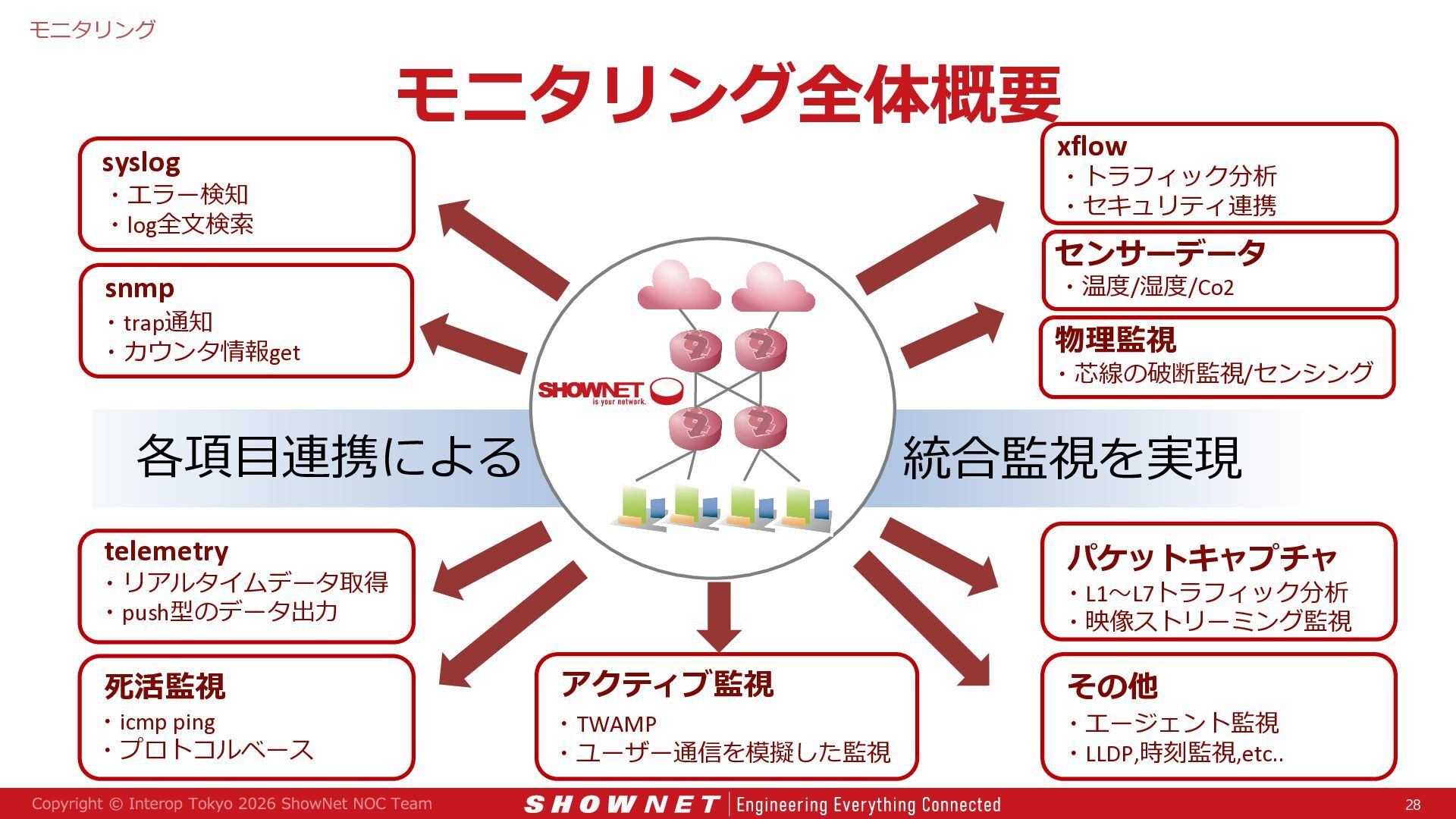

28. モニタリング全体概要 28 syslog snmp xflow telemetry センサーデータ パケットキャプチャ 死活監視 アクティブ監視 その他 各項目連携による 統合監視を実現 ・エラー検知 ・log全文検索 ・trap通知 ・カウンタ情報get ・リアルタイムデータ取得 ・push型のデータ出力 ・icmp ping ・プロトコルベース ・TWAMP ・ユーザー通信を模擬した監視 ・トラフィック分析 ・セキュリティ連携 ・温度/湿度/Co2 ・L1～L7トラフィック分析 ・映像ストリーミング監視 ・エージェント監視 ・LLDP,時刻監視,etc.. 物理監視 ・芯線の破断監視/センシング モニタリング
29. 多様なネットワーク試験を柔軟に支える テスト基盤の構築と実証 ハードウェア/ソフトウェアテスターの使い分けと連携 AIワークロードにおけるパフォーマンス測定とセキュリ ティ検証 トラフィック特性の違いによるユーザー体感品質の測定 テスター

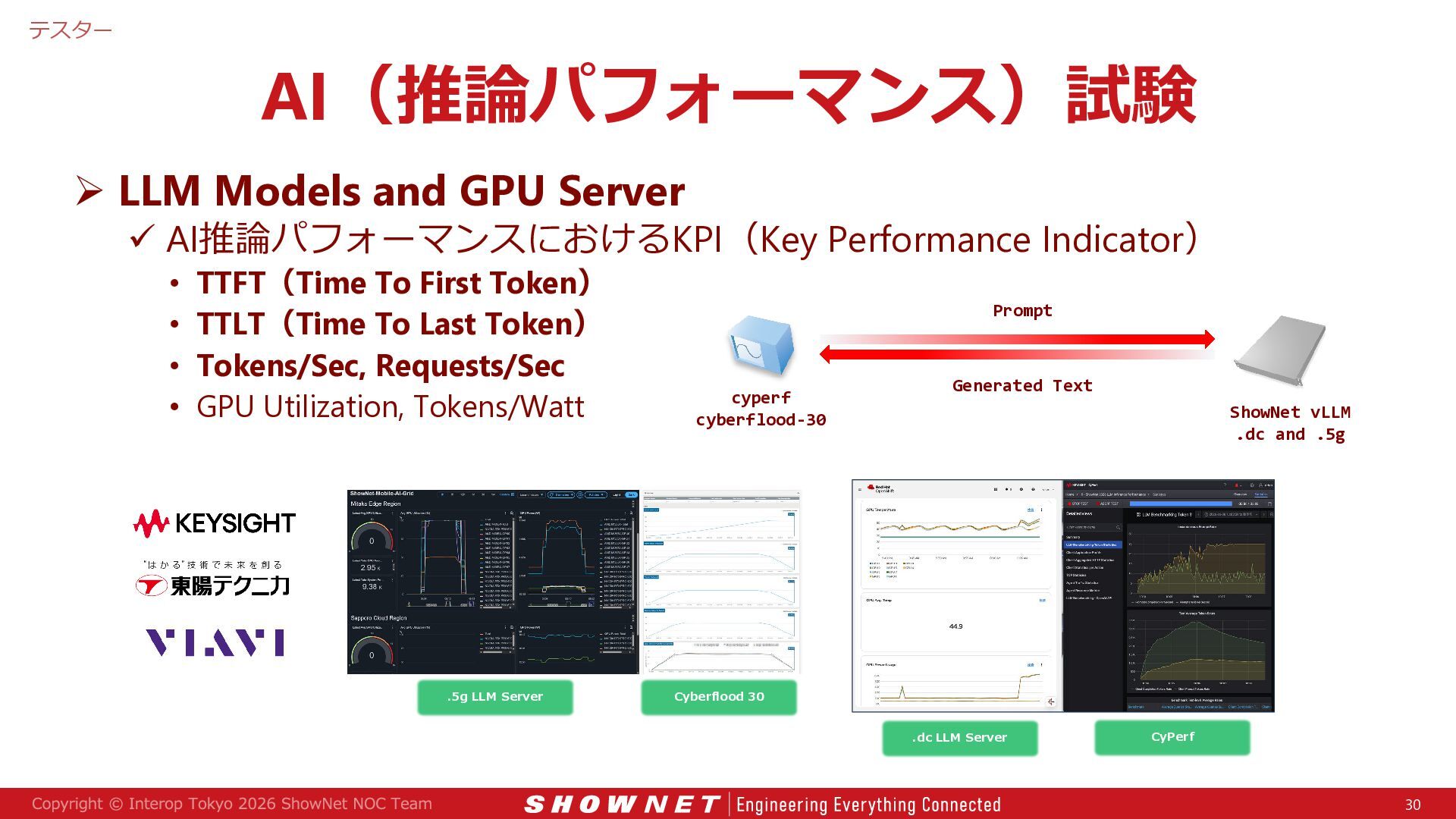

30. AI（推論パフォーマンス）試験  LLM Models and GPU Server  AI推論パフォーマンスにおけるKPI（Key Performance Indicator） • TTFT（Time To First Token） • TTLT（Time To Last Token） • Tokens/Sec, Requests/Sec • GPU Utilization, Tokens/Watt 30 ShowNet vLLM .dc and .5g cyperf cyberflood-30 Prompt Generated Text Cyberflood 30 .5g LLM Server CyPerf .dc LLM Server テスター
31. ShowNetでクロスする 日本のメディアネットワーク IPインフラの相互接続による全国規模のメディアネット ワーク プロトコルに縛られない柔軟な伝送を実現するShowNet Media-X(メディアクロス) 13の放送局とのコラボレーション、放送のミライに挑む MoIP特別企画 ShowNet Media-Xが加速させる局間連携、オンデマンドな 放送リソースの共有と分配 Media over IP

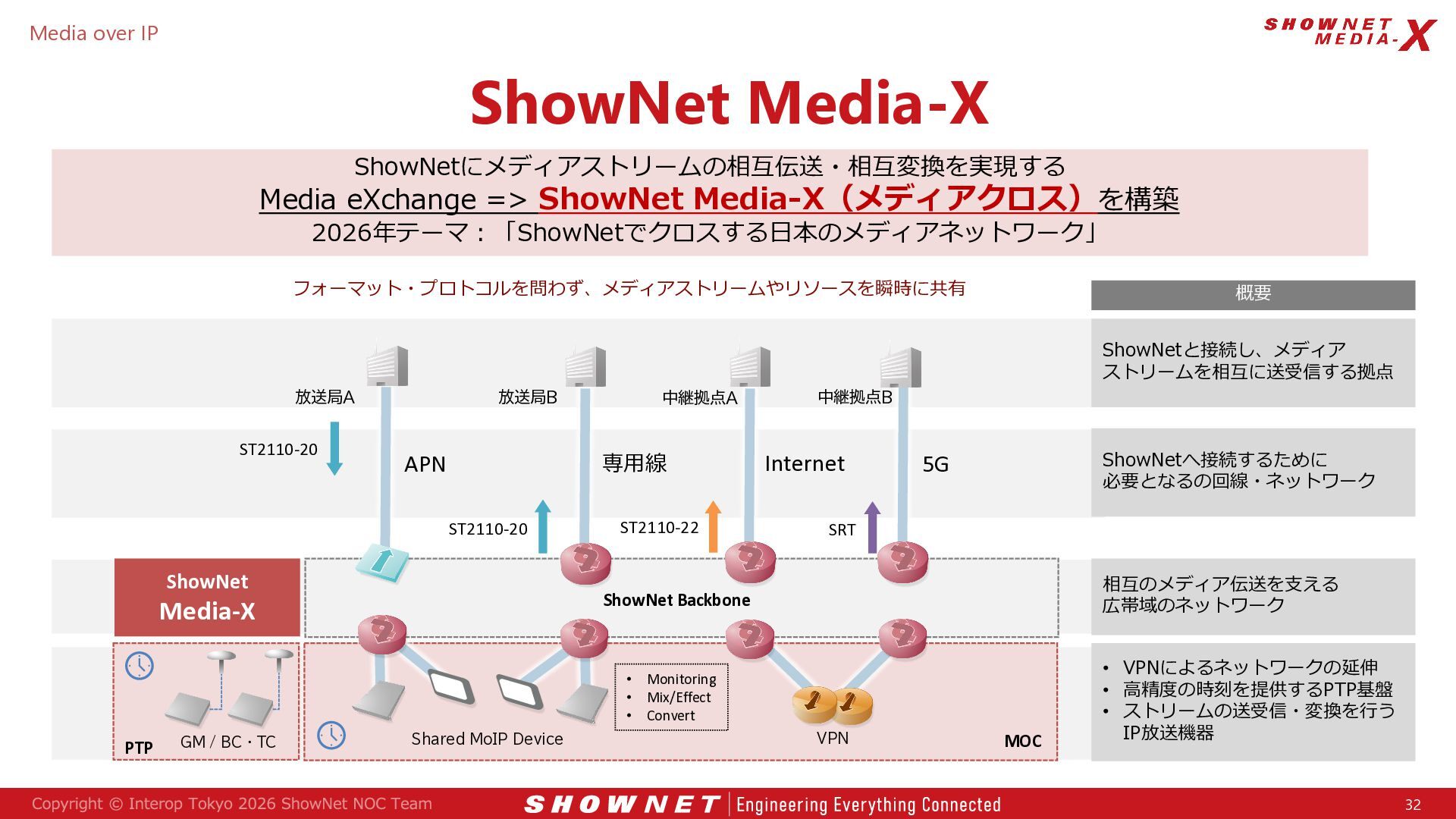

32. ShowNet Media-X 32 フォーマット・プロトコルを問わず、メディアストリームやリソースを瞬時に共有 放送局A Internet ST2110-20 SRT VPN MOC Shared MoIP Device ShowNet Media-X PTP 放送局B ST2110-22 中継拠点A 専用線 APN ShowNet Backbone GM / BC・TC 5G 中継拠点B • Monitoring • Mix/Effect • Convert ST2110-20 ShowNetにメディアストリームの相互伝送・相互変換を実現する Media eXchange => ShowNet Media-X（メディアクロス）を構築 2026年テーマ︓「ShowNetでクロスする日本のメディアネットワーク」 ShowNetと接続し、メディア ストリームを相互に送受信する拠点 ShowNetへ接続するために 必要となるの回線・ネットワーク • VPNによるネットワークの延伸 • 高精度の時刻を提供するPTP基盤 • ストリームの送受信・変換を行う IP放送機器 相互のメディア伝送を支える 広帯域のネットワーク 概要 Media over IP

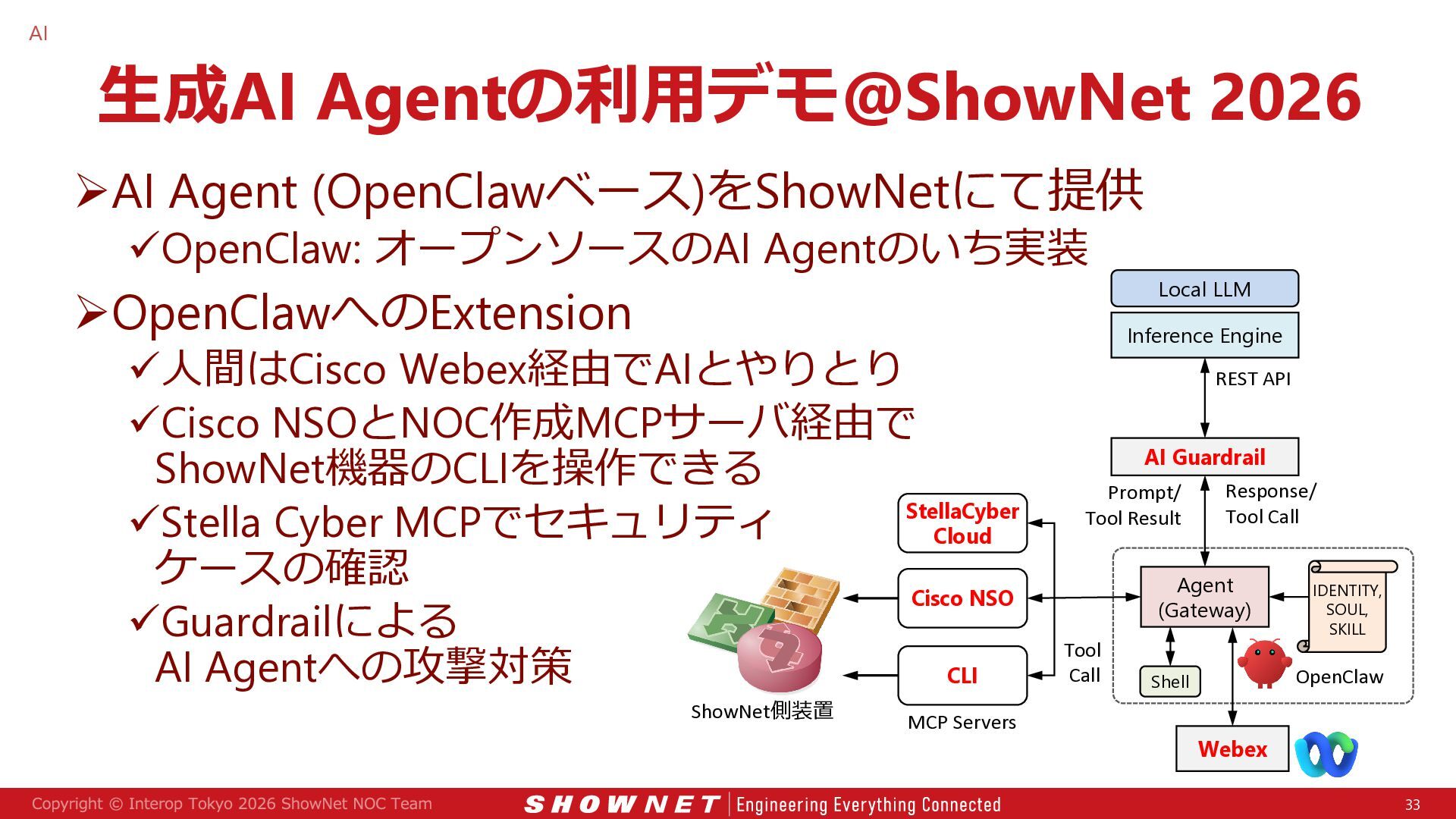

33. 生成AI Agentの利用デモ@ShowNet 2026 AI Agent (OpenClawベース)をShowNetにて提供 OpenClaw: オープンソースのAI Agentのいち実装 OpenClawへのExtension 人間はCisco Webex経由でAIとやりとり Cisco NSOとNOC作成MCPサーバ経由で ShowNet機器のCLIを操作できる Stella Cyber MCPでセキュリティ ケースの確認 Guardrailによる AI Agentへの攻撃対策 33 Tool Call Inference Engine Local LLM Prompt/ Tool Result Response/ Tool Call IDENTITY, SOUL, SKILL Agent (Gateway) Webex OpenClaw AI Guardrail ShowNet側装置 CLI StellaCyber Cloud Cisco NSO MCP Servers Shell REST API AI
34. 実践の場で育む技術と未来 未来のNOCへと繋がる登竜門、STM-Xの挑戦 全国から集う仲間と挑む極限の2週間 ShowNetで踏み出す最新技術への第一歩 STM
35. STM : ShowNet Team Member • ShowNetの構築を一緒に行うボランティアチーム • 全国から100名以上の応募の中から選抜された37名 • ホットステージから24名、会期から13名が参加 • https://www.interop.jp/2026/shownet/noc/#stm STM
36. shownet.conf_ 36

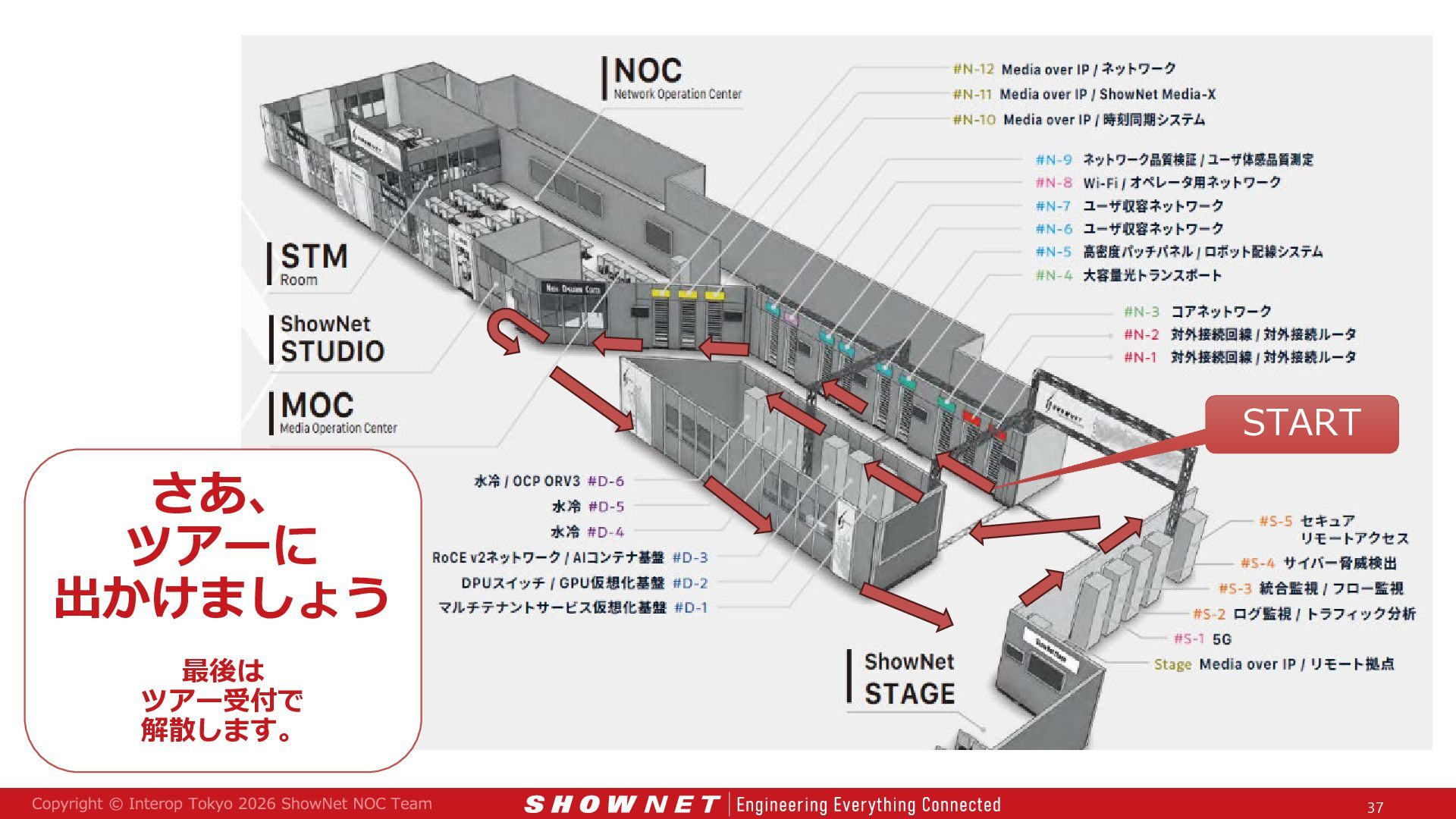

37. 37 START さあ、 ツアーに 出かけましょう 最後は ツアー受付で 解散します。
