【展示会場内説明スライド】モニタリング ShowNet 2025

AI技術 x 高精度な監視データ収集で築くインテリジェントな運用・監視基盤

・ShowNetが掲げるオブザーバビリティの追求
・モニタリングシステムへのAIOpsの活用
・省電力化を意識した精緻なインフラ環境モニタリング

Transcript

1. モニタリング 1

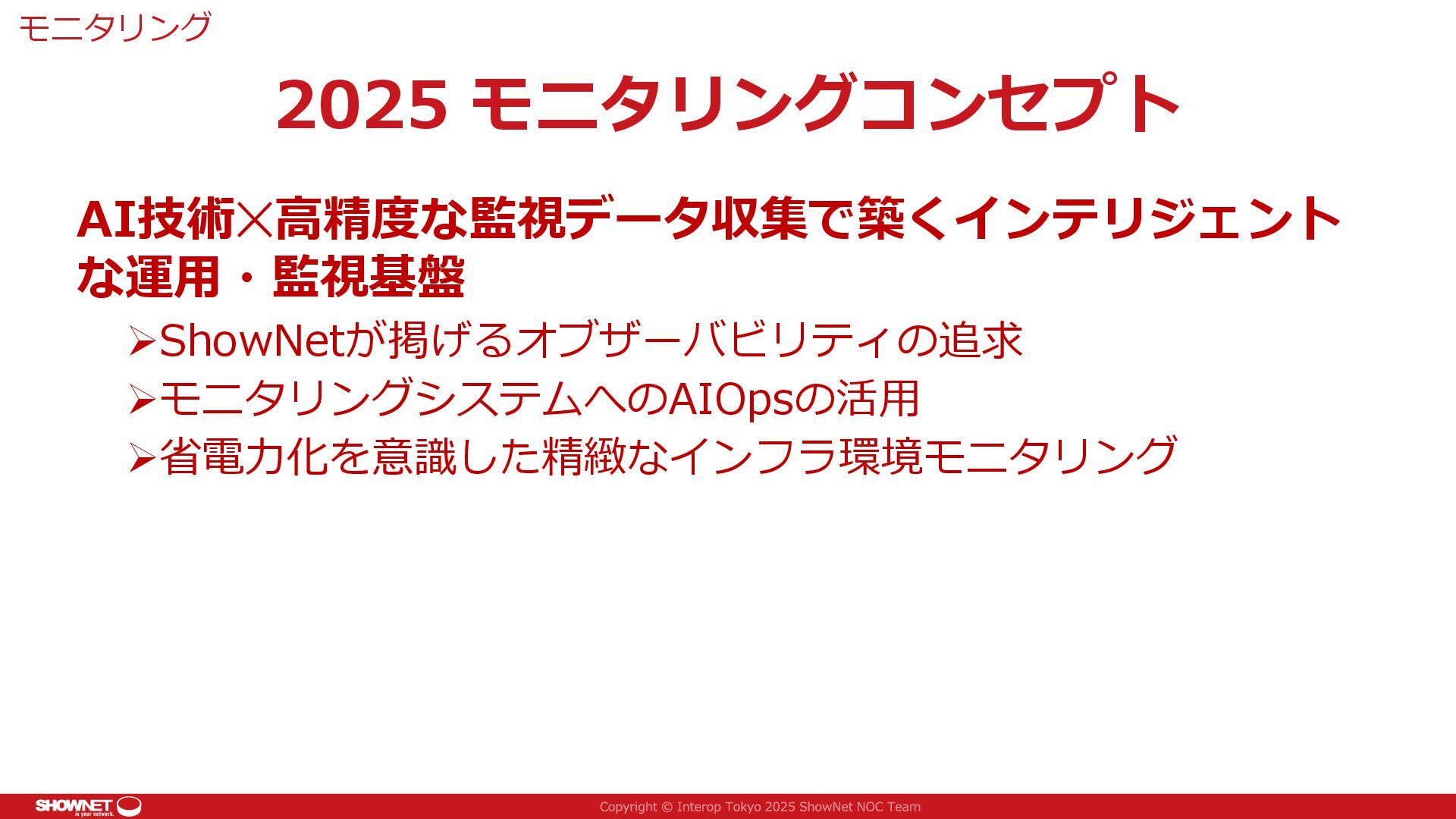

2. 2025 モニタリングコンセプト モニタリング AI技術✕高精度な監視データ収集で築くインテリジェント な運用・監視基盤 ➢ShowNetが掲げるオブザーバビリティの追求 ➢モニタリングシステムへのAIOpsの活用 ➢省電力化を意識した精緻なインフラ環境モニタリング

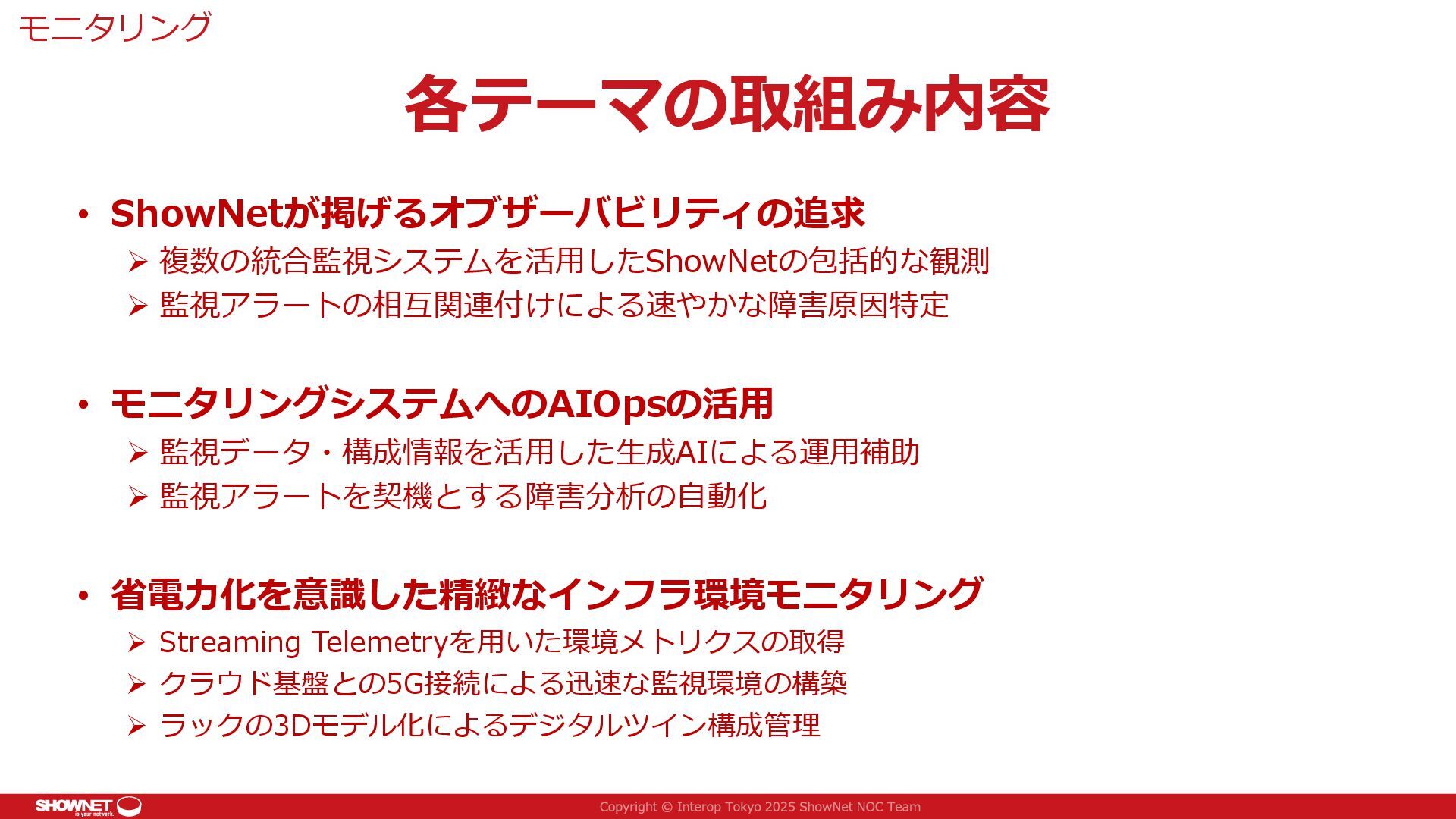

3. 各テーマの取組み内容 モニタリング • ShowNetが掲げるオブザーバビリティの追求 ➢ 複数の統合監視システムを活用したShowNetの包括的な観測 ➢ 監視アラートの相互関連付けによる速やかな障害原因特定 • モニタリングシステムへのAIOpsの活用 ➢ 監視データ・構成情報を活用した生成AIによる運用補助 ➢ 監視アラートを契機とする障害分析の自動化 • 省電力化を意識した精緻なインフラ環境モニタリング ➢ Streaming Telemetryを用いた環境メトリクスの取得 ➢ クラウド基盤との5G接続による迅速な監視環境の構築 ➢ ラックの3Dモデル化によるデジタルツイン構成管理

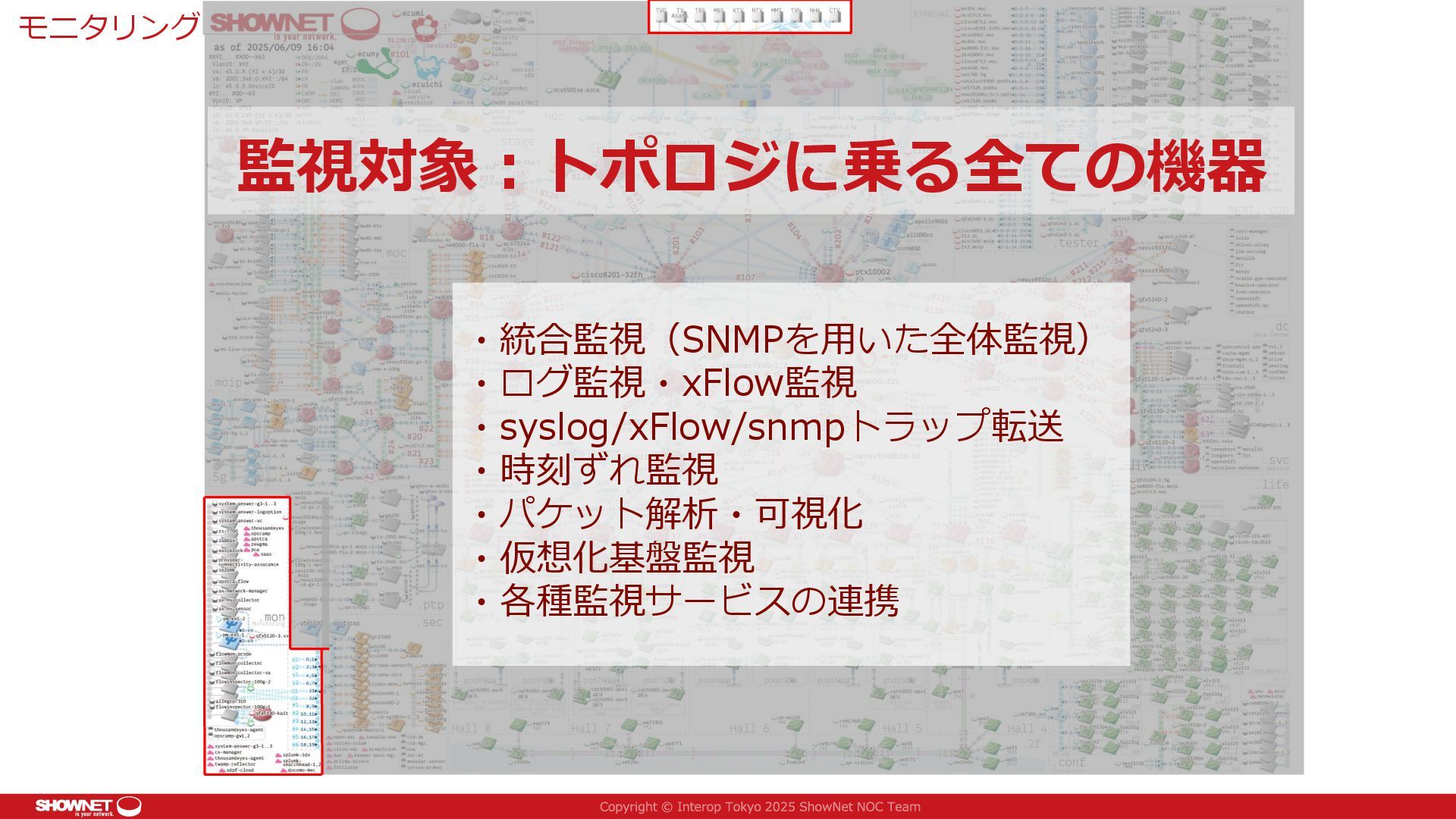

4. 監視対象：トポロジに乗る全ての機器 ・統合監視（SNMPを用いた全体監視） ・ログ監視・xFlow監視 ・syslog/xFlow/snmpトラップ転送 ・時刻ずれ監視 ・パケット解析・可視化 ・仮想化基盤監視 ・各種監視サービスの連携 モニタリング

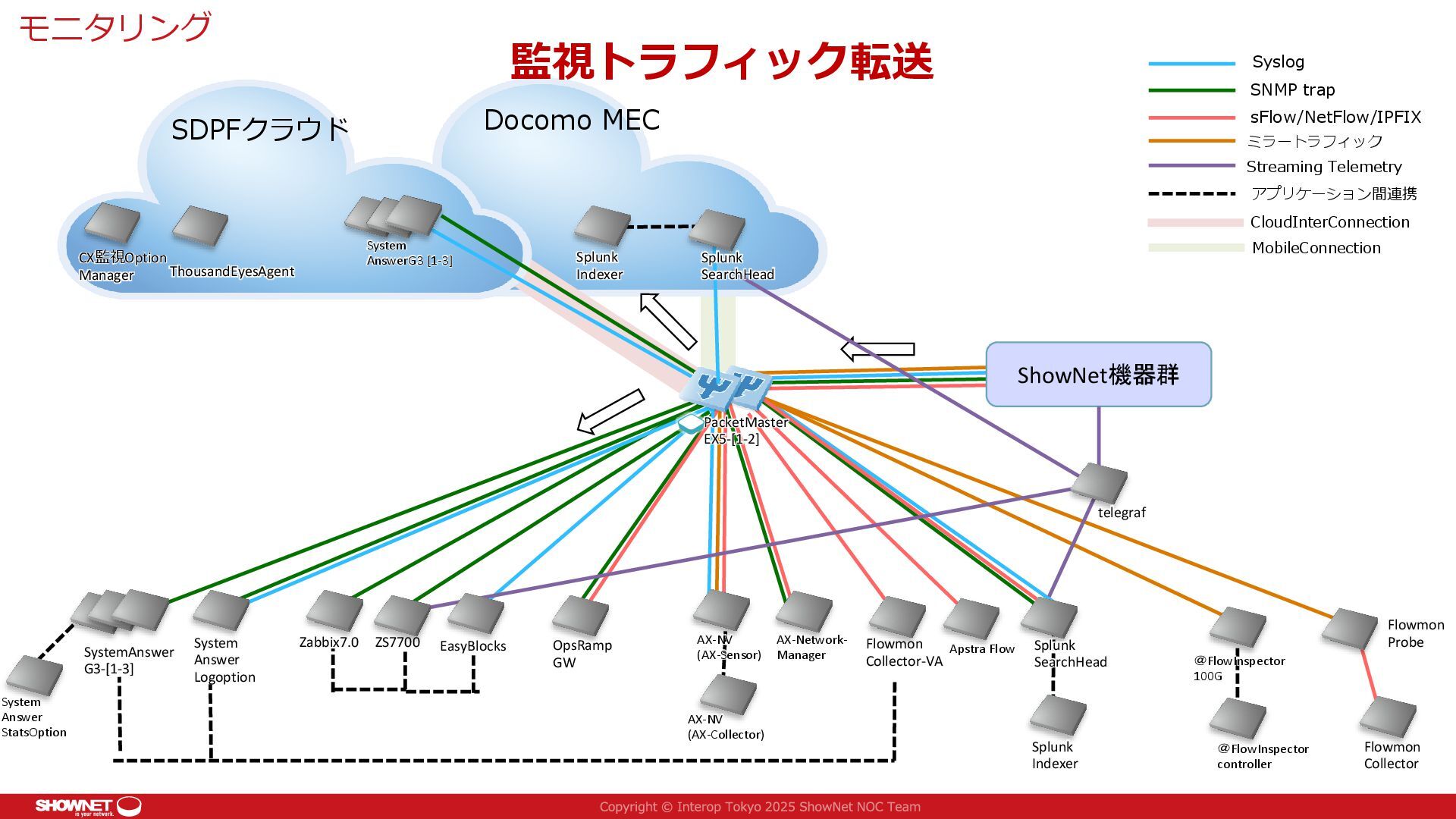

5. モニタリング Flowmon Collector ＠FlowInspector 100G Zabbix7.0 SNMP trap Syslog sFlow/NetFlow/IPFIX アプリケーション間連携 ミラートラフィック Flowmon Probe Flowmon Collector-VA System Answer Logoption System Answer StatsOption SystemAnswer G3-[1-3] ShowNet機器群 Splunk SearchHead AX-Network- Manager 監視トラフィック転送 System AnswerG3 [1-3] ThousandEyesAgent ZS7700 PacketMaster EX5-[1-2] AX-NV (AX-Sensor) AX-NV (AX-Collector) ＠FlowInspector controller CX監視Option Manager Streaming Telemetry OpsRamp GW Apstra Flow EasyBlocks Docomo MEC SDPFクラウド CloudInterConnection MobileConnection telegraf Splunk Indexer Splunk Indexer Splunk SearchHead

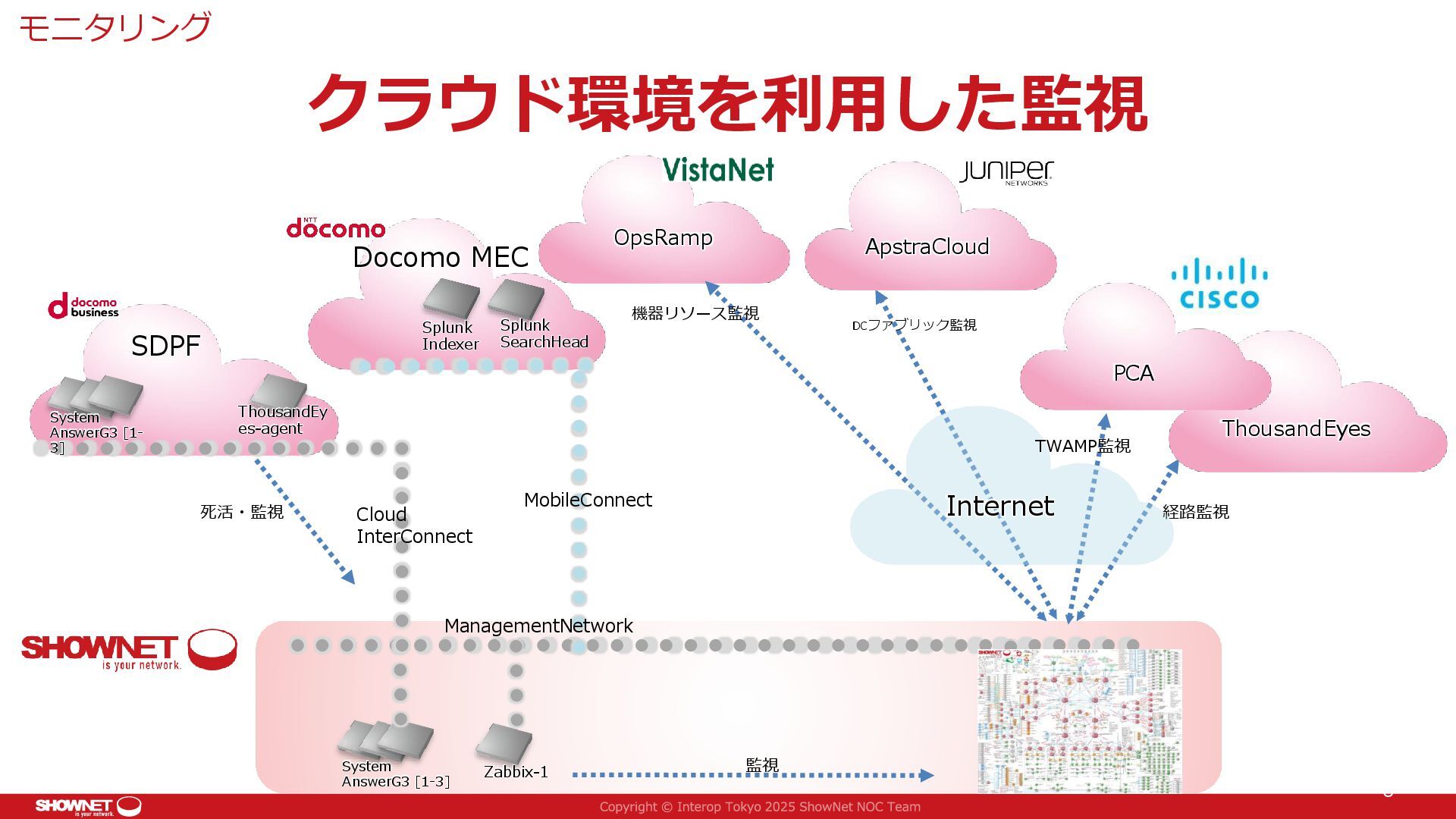

6. クラウド環境を利用した監視 6 Zabbix-1 System AnswerG3 [1-3] ThousandEy es-agent 監視 死活・監視 ThousandEyes 経路監視 System AnswerG3 [1- 3] SDPF Splunk SearchHead Splunk Indexer PCA ApstraCloud Docomo MEC OpsRamp Internet 機器リソース監視 DCファブリック監視 TWAMP監視 Cloud InterConnect MobileConnect ManagementNetwork モニタリング

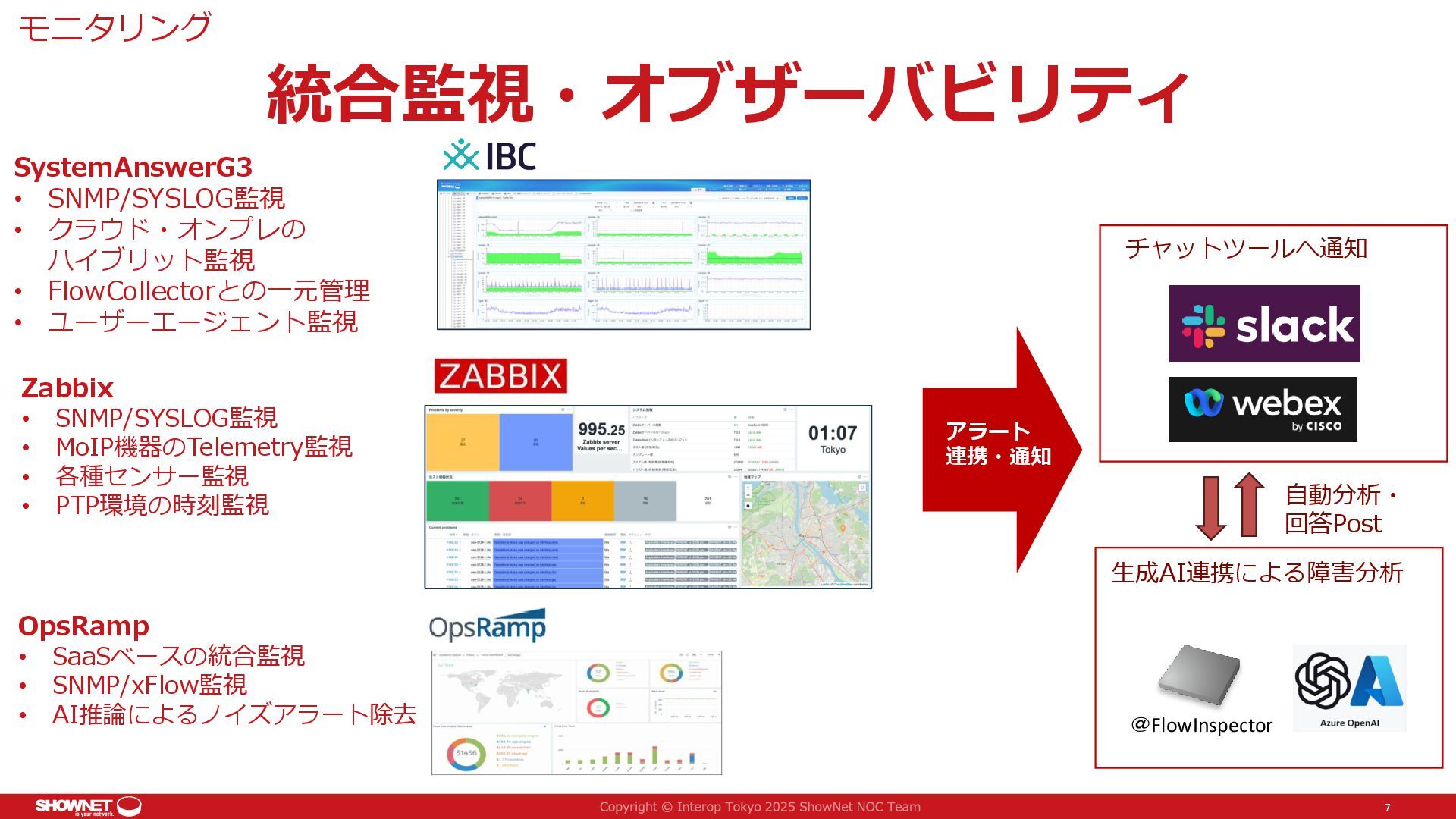

7. 統合監視・オブザーバビリティ 7 Zabbix • SNMP/SYSLOG監視 • MoIP機器のTelemetry監視 • 各種センサー監視 • PTP環境の時刻監視 SystemAnswerG3 • SNMP/SYSLOG監視 • クラウド・オンプレの ハイブリット監視 • FlowCollectorとの一元管理 • ユーザーエージェント監視 アラート 連携・通知 チャットツールへ通知 生成AI連携による障害分析 ＠FlowInspector OpsRamp • SaaSベースの統合監視 • SNMP/xFlow監視 • AI推論によるノイズアラート除去 自動分析・ 回答Post モニタリング

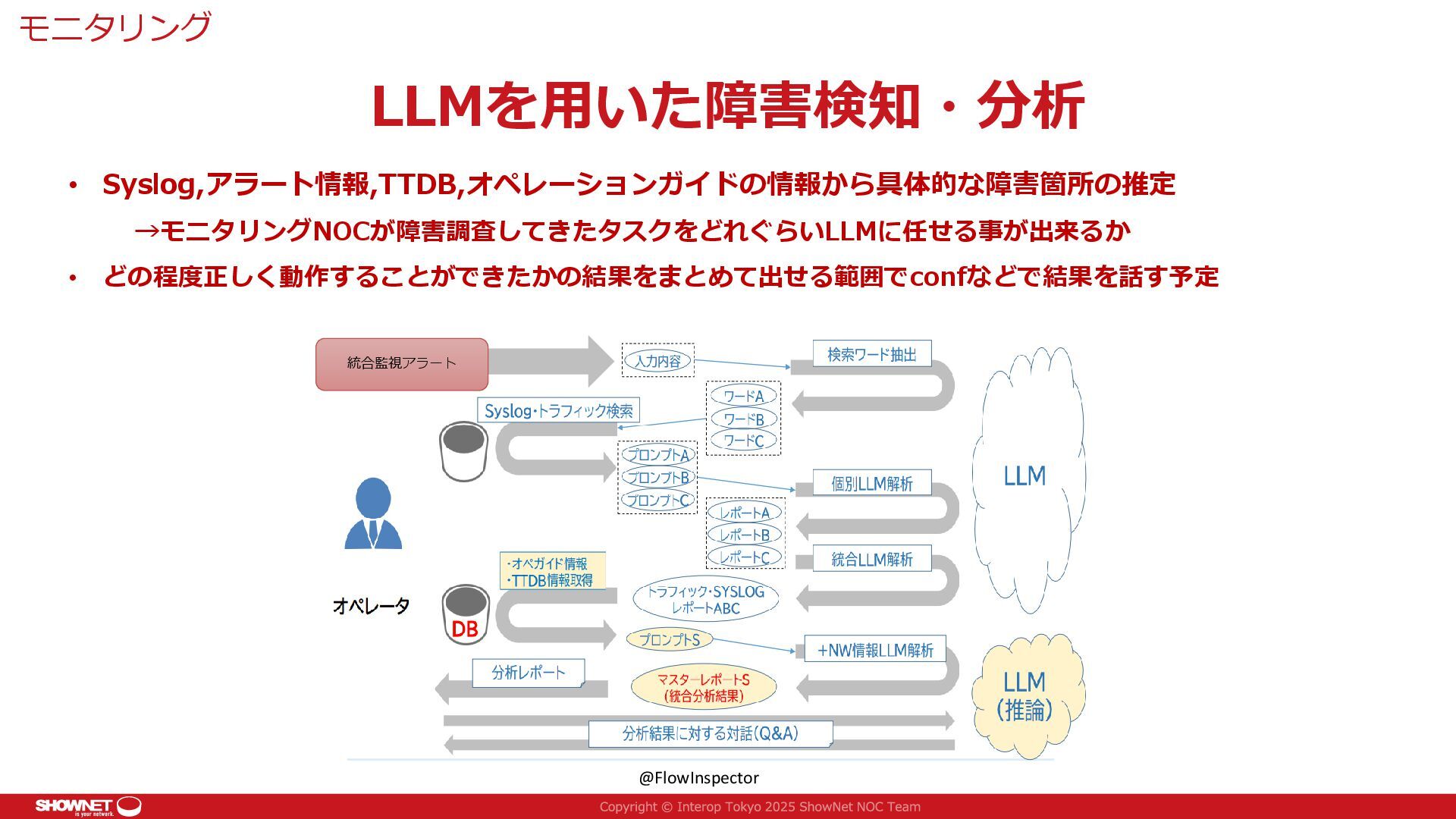

8. モニタリング モニタリング LLMを用いた障害検知・分析 • Syslog,アラート情報,TTDB,オペレーションガイドの情報から具体的な障害箇所の推定 →モニタリングNOCが障害調査してきたタスクをどれぐらいLLMに任せる事が出来るか • どの程度正しく動作することができたかの結果をまとめて出せる範囲でconfなどで結果を話す予定 統合監視アラート @FlowInspector

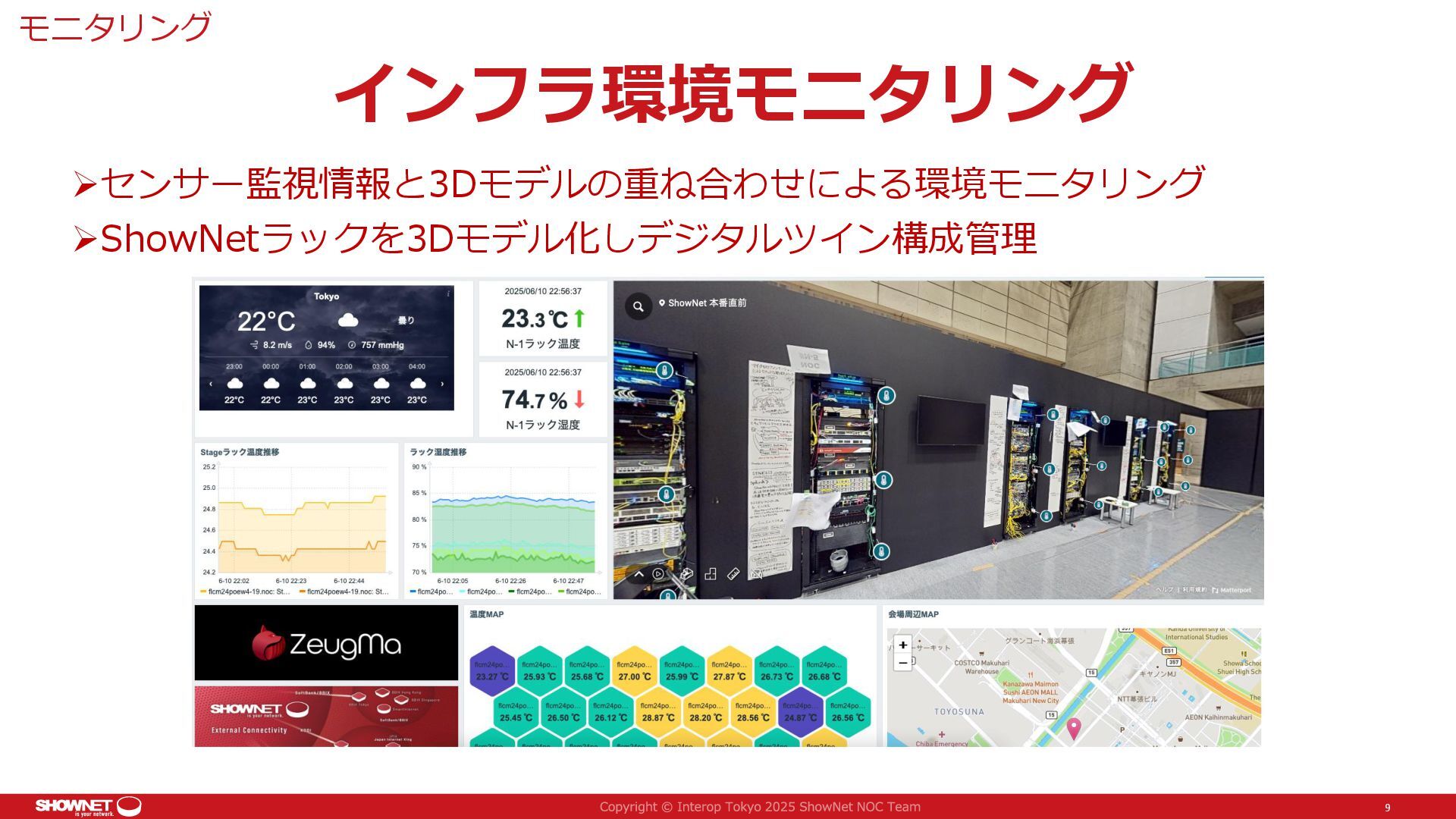

9. インフラ環境モニタリング ➢センサー監視情報と3Dモデルの重ね合わせによる環境モニタリング ➢ShowNetラックを3Dモデル化しデジタルツイン構成管理 9 モニタリング
10. 協力いただいたコントリビュータさま ※50音順 モニタリング
