AWS CDKの値をWorkflow Studioに反映する方法

2025/11/21（金）に開催された「JAWS-UG CDK支部#23 札幌でもCDKしたいっしょ」における私の発表「AWS CDKの値をWorkflow Studioに反映する方法」の発表資料です。 #jawsug #jawsug_cdk

https://jawsug-cdk.connpass.com/event/371997/

Transcript

1. AWS CDKの値をWorkflow Studioに反映する方法 2025.11.21 JAWS-UG CDK支部#23 札幌でもCDKしたいっしょ KDDIアジャイル開発センター 名古屋オフィス 鈴木 正樹

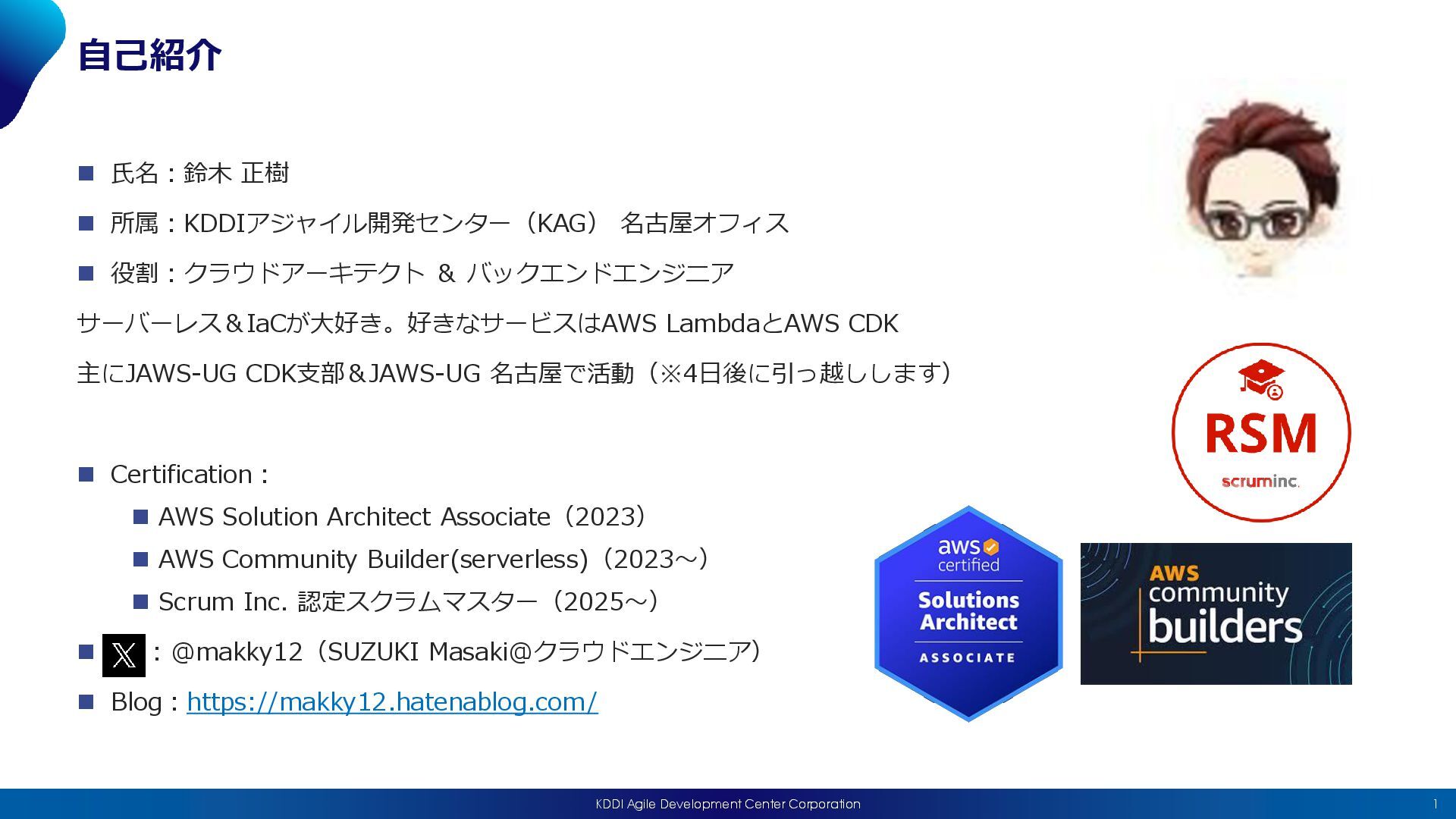

2. 1 KDDI Agile Development Center Corporation 自己紹介 ◼ 氏名：鈴木 正樹 ◼ 所属：KDDIアジャイル開発センター（KAG） 名古屋オフィス ◼ 役割：クラウドアーキテクト ＆ バックエンドエンジニア サーバーレス＆IaCが大好き。好きなサービスはAWS LambdaとAWS CDK 主にJAWS-UG CDK支部＆JAWS-UG 名古屋で活動（※4日後に引っ越しします） ◼ Certification： ◼ AWS Solution Architect Associate（2023） ◼ AWS Community Builder(serverless)（2023～） ◼ Scrum Inc. 認定スクラムマスター（2025～） ◼ : @makky12（SUZUKI Masaki@クラウドエンジニア） ◼ Blog：https://makky12.hatenablog.com/

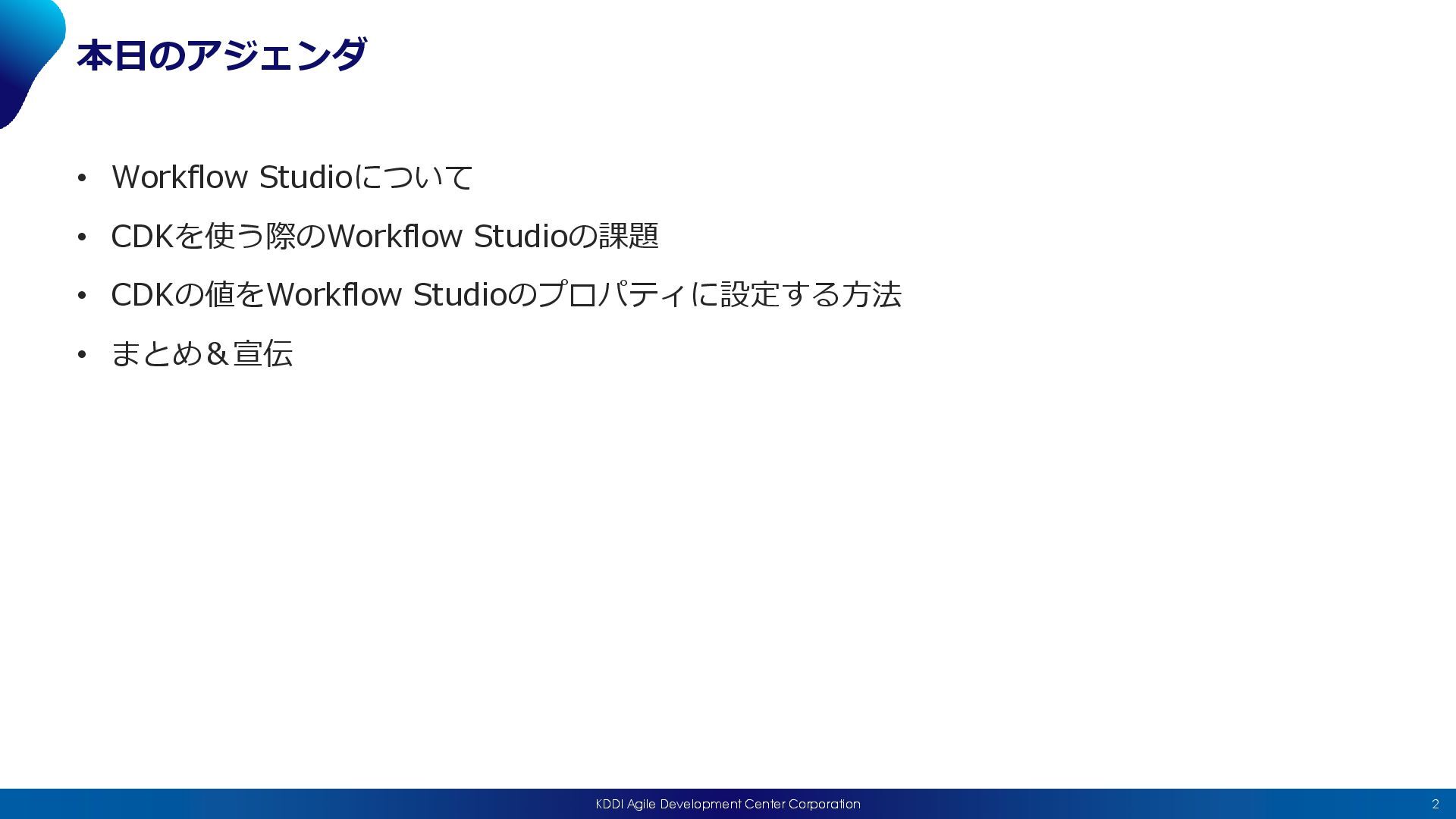

3. 2 KDDI Agile Development Center Corporation 本日のアジェンダ • Workflow Studioについて • CDKを使う際のWorkflow Studioの課題 • CDKの値をWorkflow Studioのプロパティに設定する方法 • まとめ＆宣伝

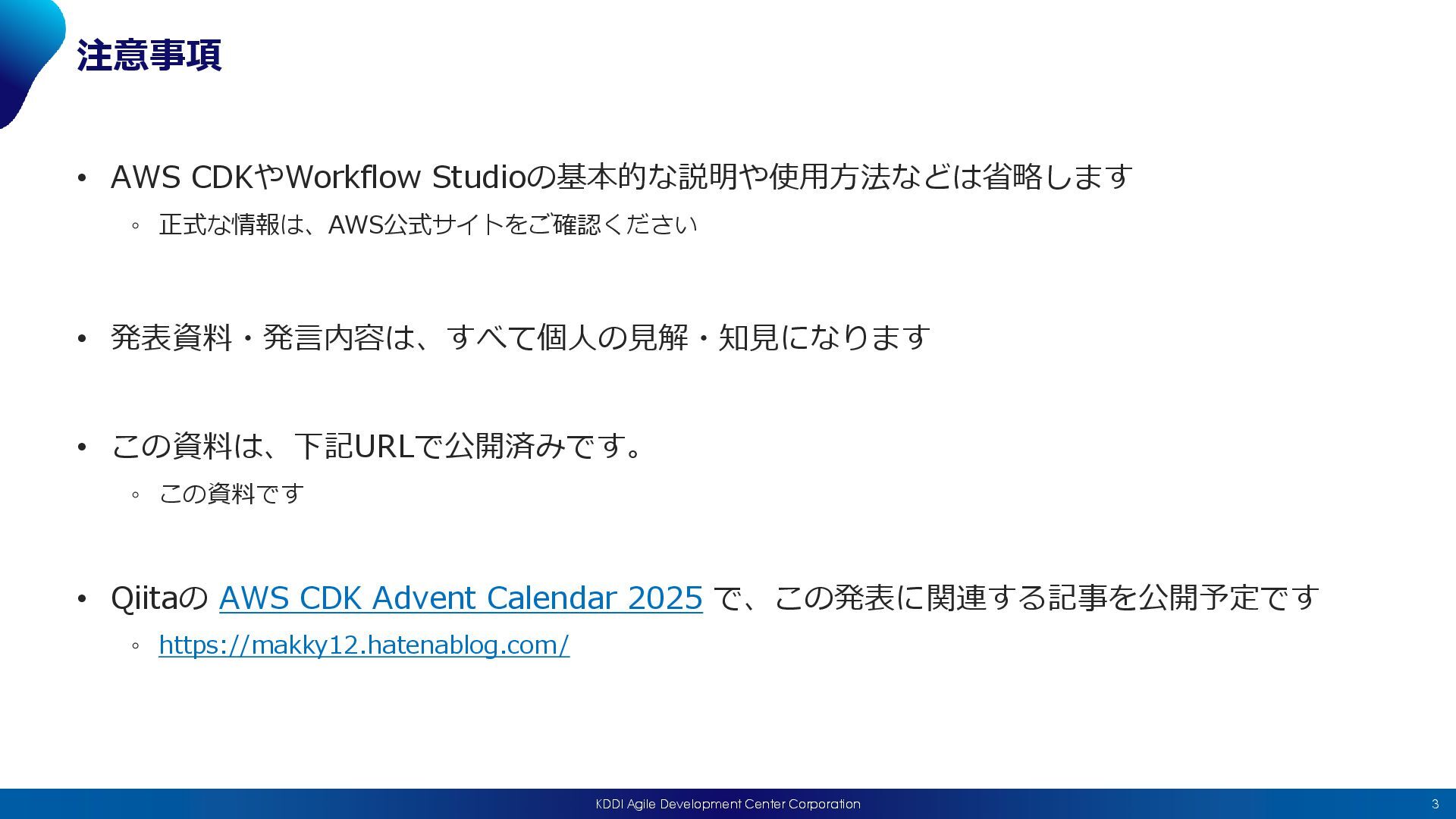

4. 3 KDDI Agile Development Center Corporation 注意事項 • AWS CDKやWorkflow Studioの基本的な説明や使用方法などは省略します ◦ 正式な情報は、AWS公式サイトをご確認ください • 発表資料・発言内容は、すべて個人の見解・知見になります • この資料は、下記URLで公開済みです。 ◦ この資料です • Qiitaの AWS CDK Advent Calendar 2025 で、この発表に関連する記事を公開予定です ◦ https://makky12.hatenablog.com/
5. 4 KDDI Agile Development Center Corporation Workflow Studioについて

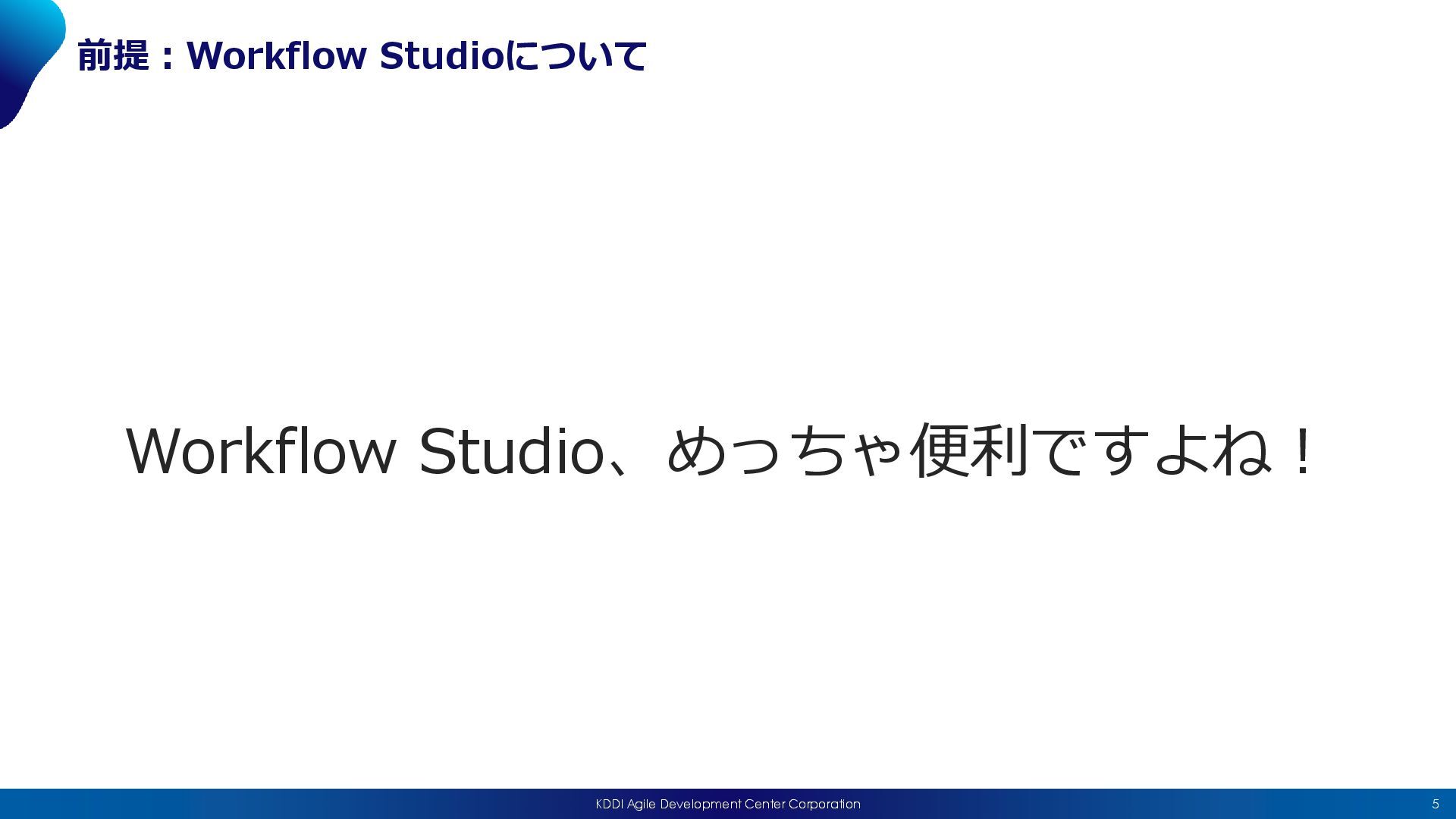

6. 5 KDDI Agile Development Center Corporation 前提：Workflow Studioについて Workflow Studio、めっちゃ便利ですよね！

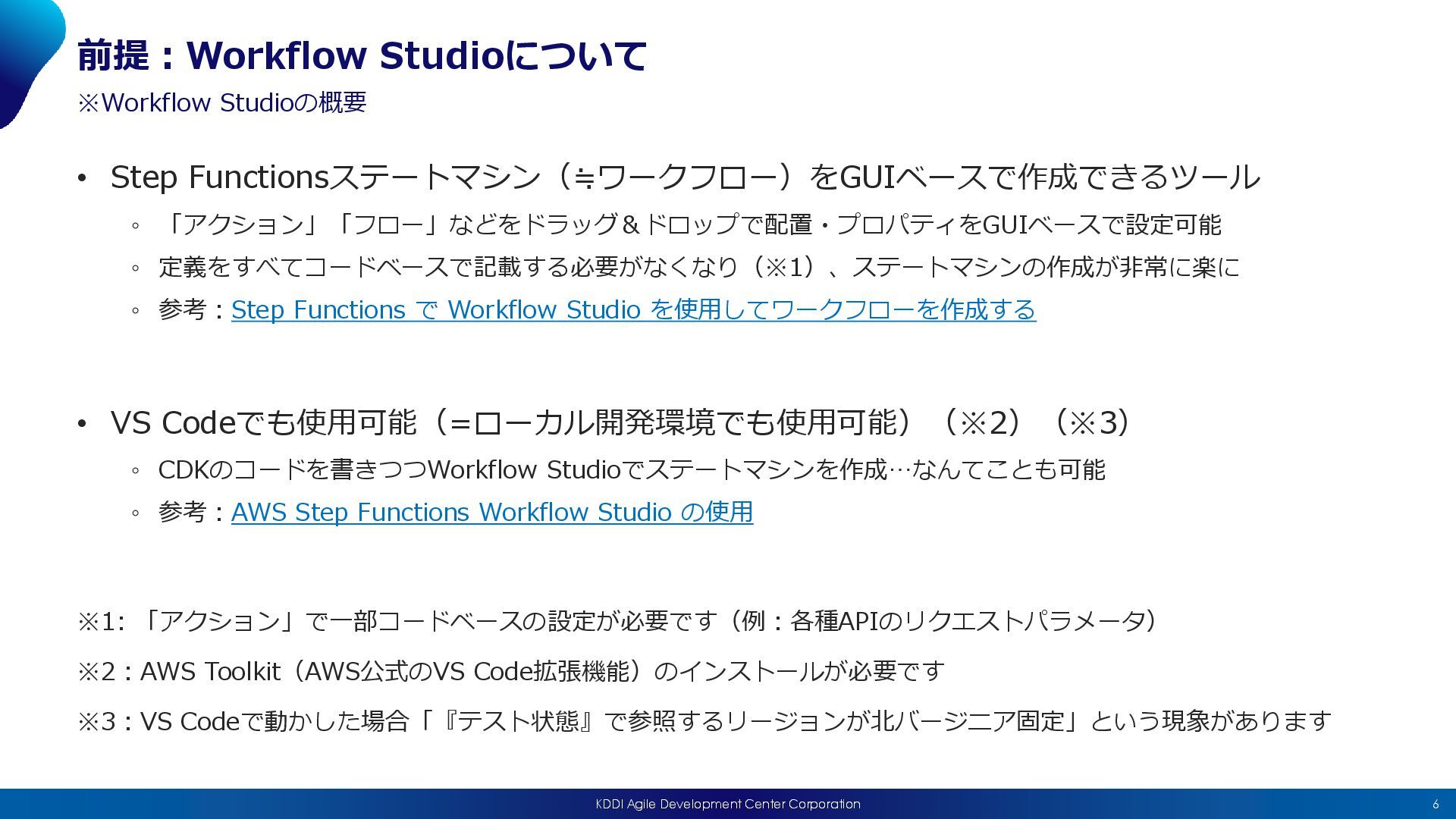

7. 6 KDDI Agile Development Center Corporation 前提：Workflow Studioについて ※Workflow Studioの概要 • Step Functionsステートマシン（≒ワークフロー）をGUIベースで作成できるツール ◦ 「アクション」「フロー」などをドラッグ＆ドロップで配置・プロパティをGUIベースで設定可能 ◦ 定義をすべてコードベースで記載する必要がなくなり（※1）、ステートマシンの作成が非常に楽に ◦ 参考：Step Functions で Workflow Studio を使用してワークフローを作成する • VS Codeでも使用可能（=ローカル開発環境でも使用可能）（※2）（※3） ◦ CDKのコードを書きつつWorkflow Studioでステートマシンを作成…なんてことも可能 ◦ 参考：AWS Step Functions Workflow Studio の使用 ※1: 「アクション」で一部コードベースの設定が必要です（例：各種APIのリクエストパラメータ） ※2：AWS Toolkit（AWS公式のVS Code拡張機能）のインストールが必要です ※3：VS Codeで動かした場合「『テスト状態』で参照するリージョンが北バージニア固定」という現象があります

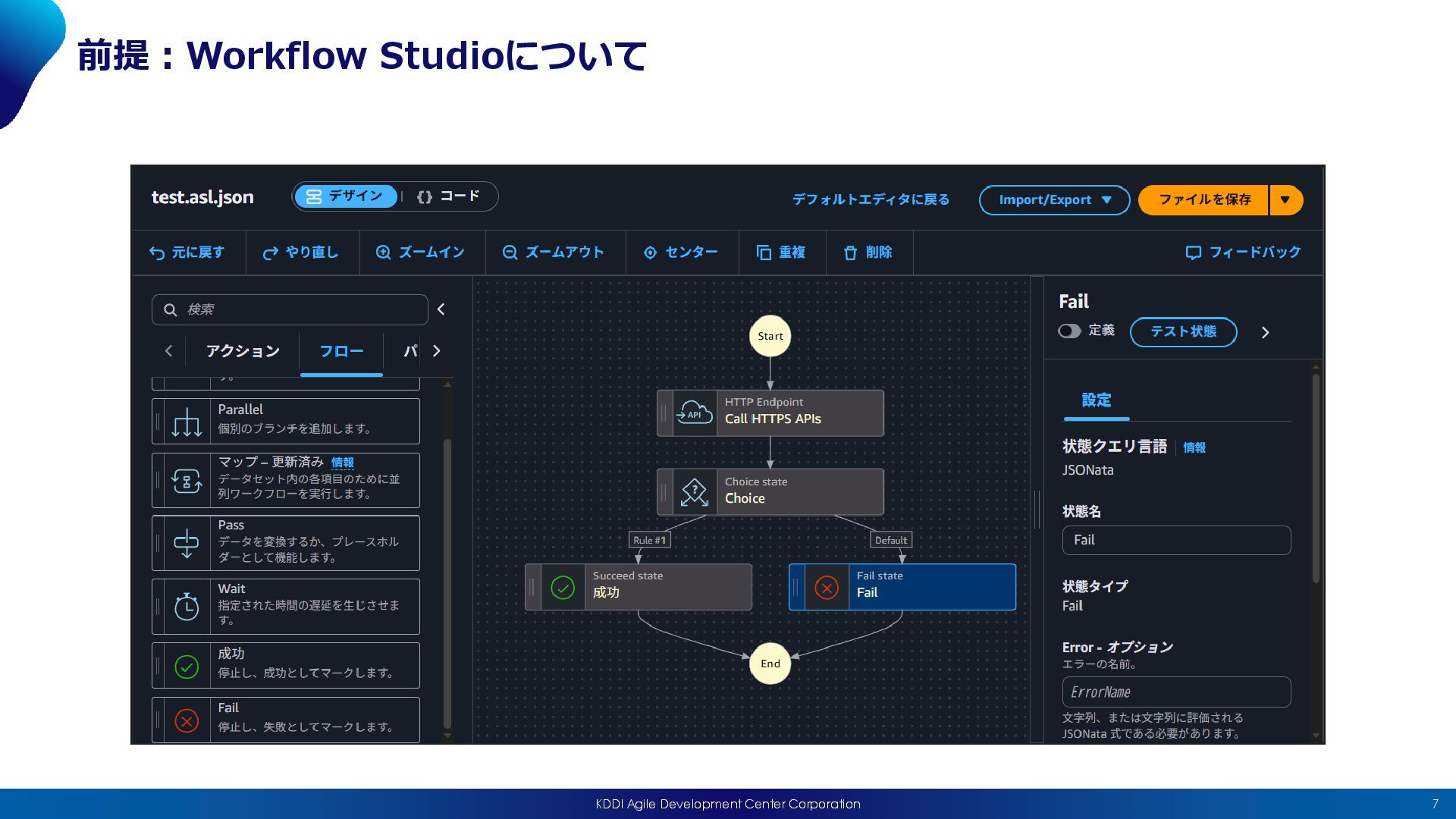

8. 7 KDDI Agile Development Center Corporation 前提：Workflow Studioについて

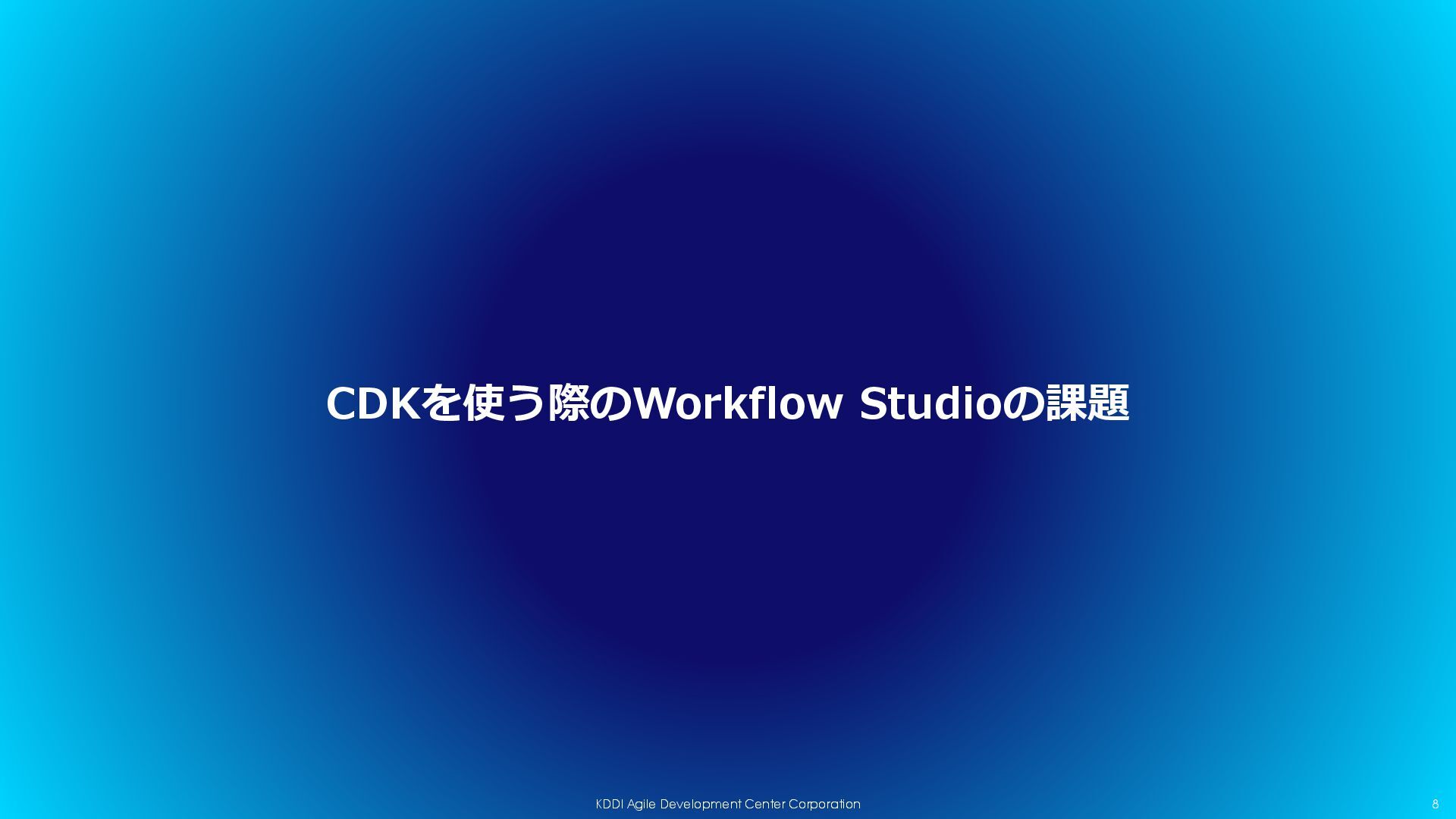

9. 8 KDDI Agile Development Center Corporation CDKを使う際のWorkflow Studioの課題

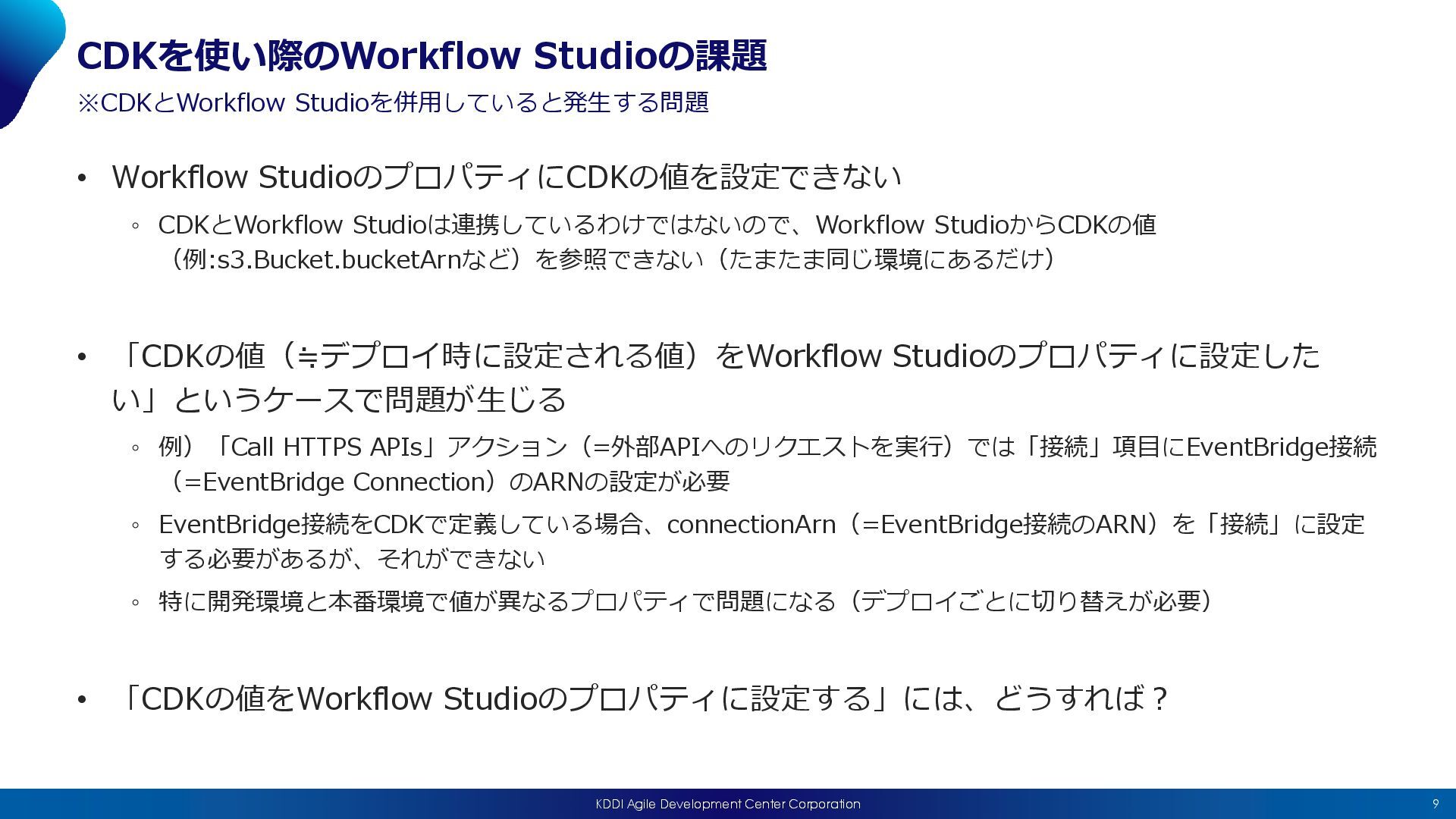

10. 9 KDDI Agile Development Center Corporation CDKを使い際のWorkflow Studioの課題 ※CDKとWorkflow Studioを併用していると発生する問題 • Workflow StudioのプロパティにCDKの値を設定できない ◦ CDKとWorkflow Studioは連携しているわけではないので、Workflow StudioからCDKの値 （例:s3.Bucket.bucketArnなど）を参照できない（たまたま同じ環境にあるだけ） • 「CDKの値（≒デプロイ時に設定される値）をWorkflow Studioのプロパティに設定した い」というケースで問題が生じる ◦ 例）「Call HTTPS APIs」アクション（=外部APIへのリクエストを実行）では「接続」項目にEventBridge接続 （=EventBridge Connection）のARNの設定が必要 ◦ EventBridge接続をCDKで定義している場合、connectionArn（=EventBridge接続のARN）を「接続」に設定 する必要があるが、それができない ◦ 特に開発環境と本番環境で値が異なるプロパティで問題になる（デプロイごとに切り替えが必要） • 「CDKの値をWorkflow Studioのプロパティに設定する」には、どうすれば？

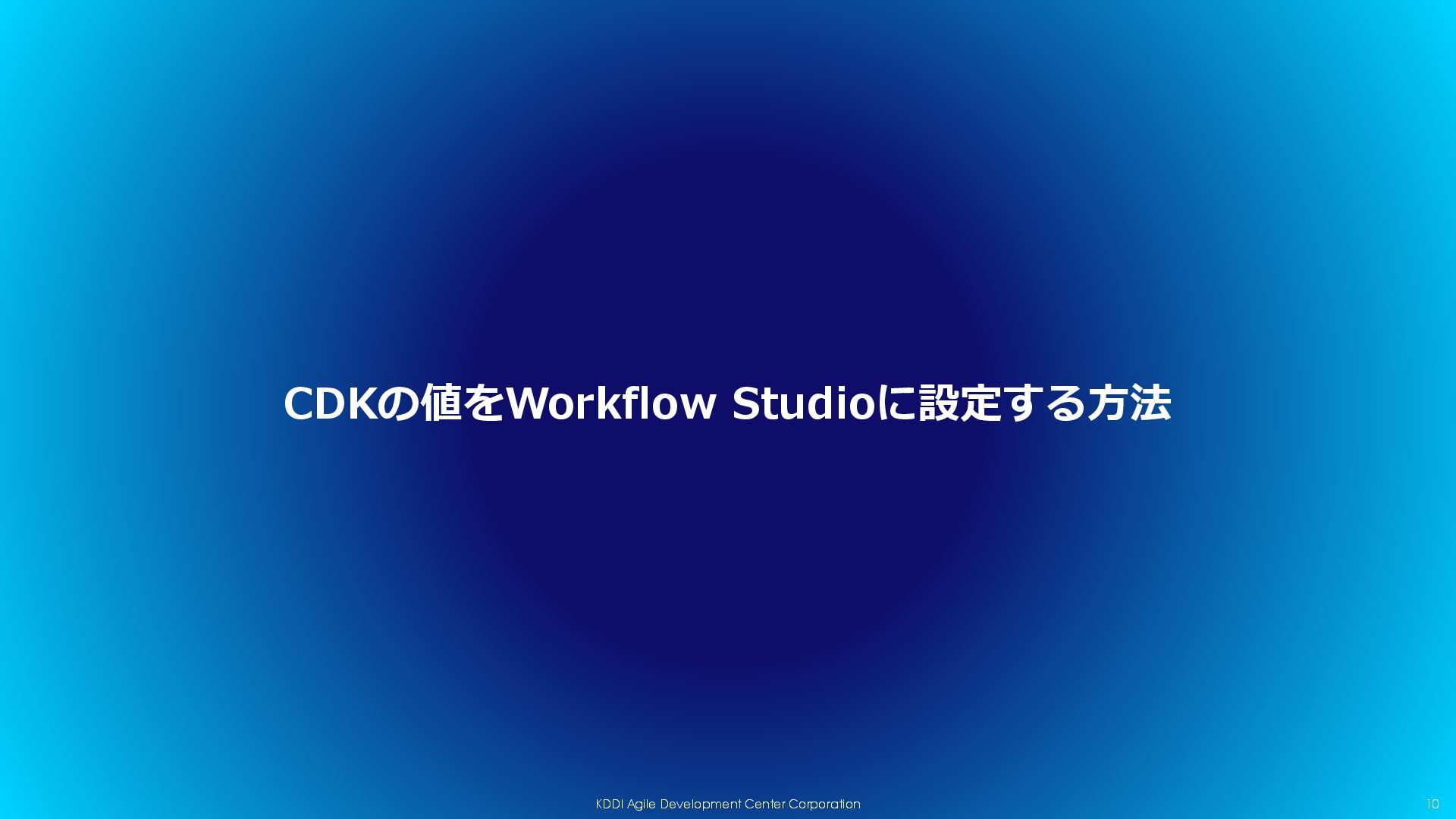

11. 10 KDDI Agile Development Center Corporation CDKの値をWorkflow Studioに設定する方法

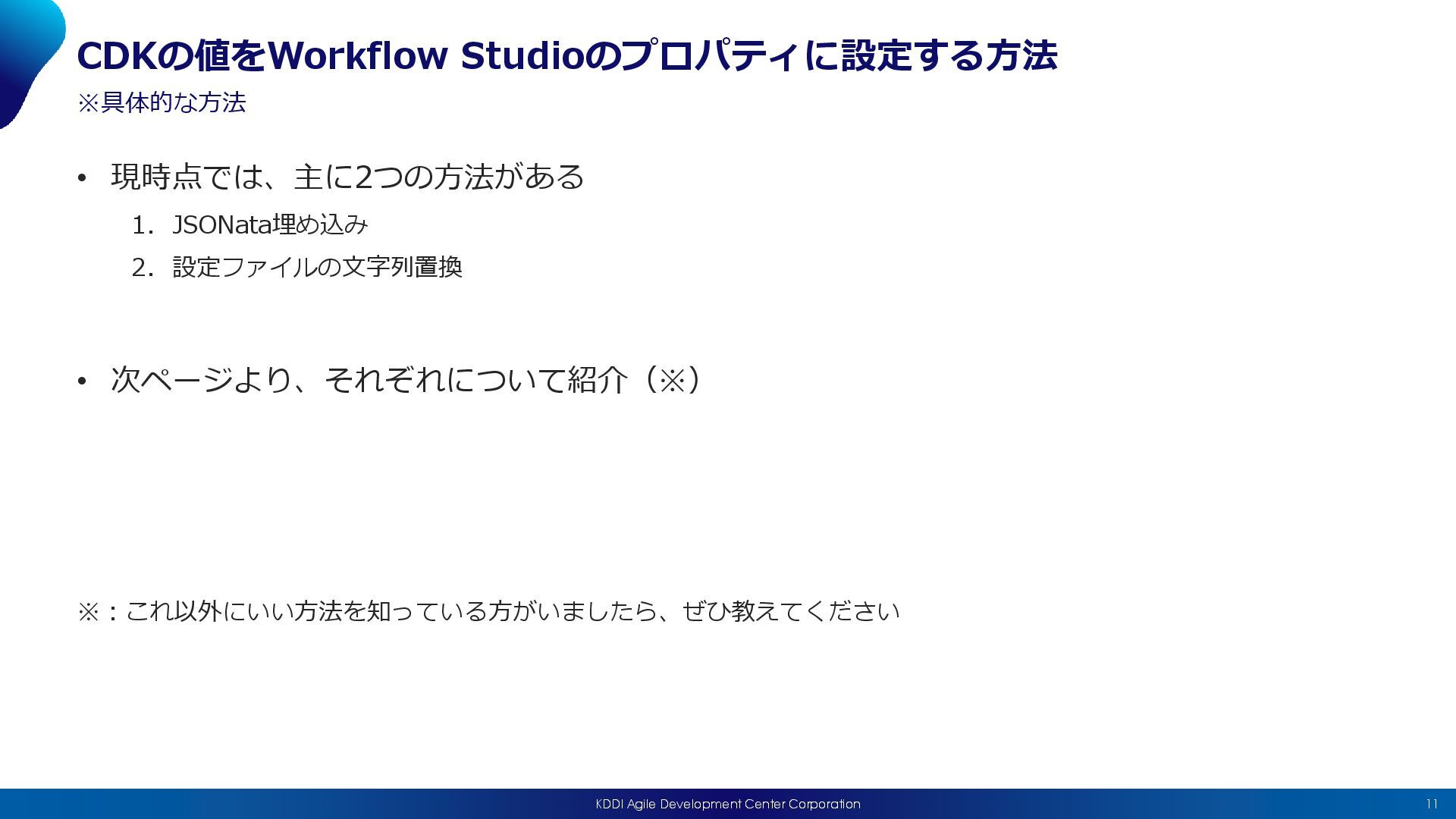

12. 11 KDDI Agile Development Center Corporation CDKの値をWorkflow Studioのプロパティに設定する方法 ※具体的な方法 • 現時点では、主に2つの方法がある 1. JSONata埋め込み 2. 設定ファイルの文字列置換 • 次ページより、それぞれについて紹介（※） ※：これ以外にいい方法を知っている方がいましたら、ぜひ教えてください

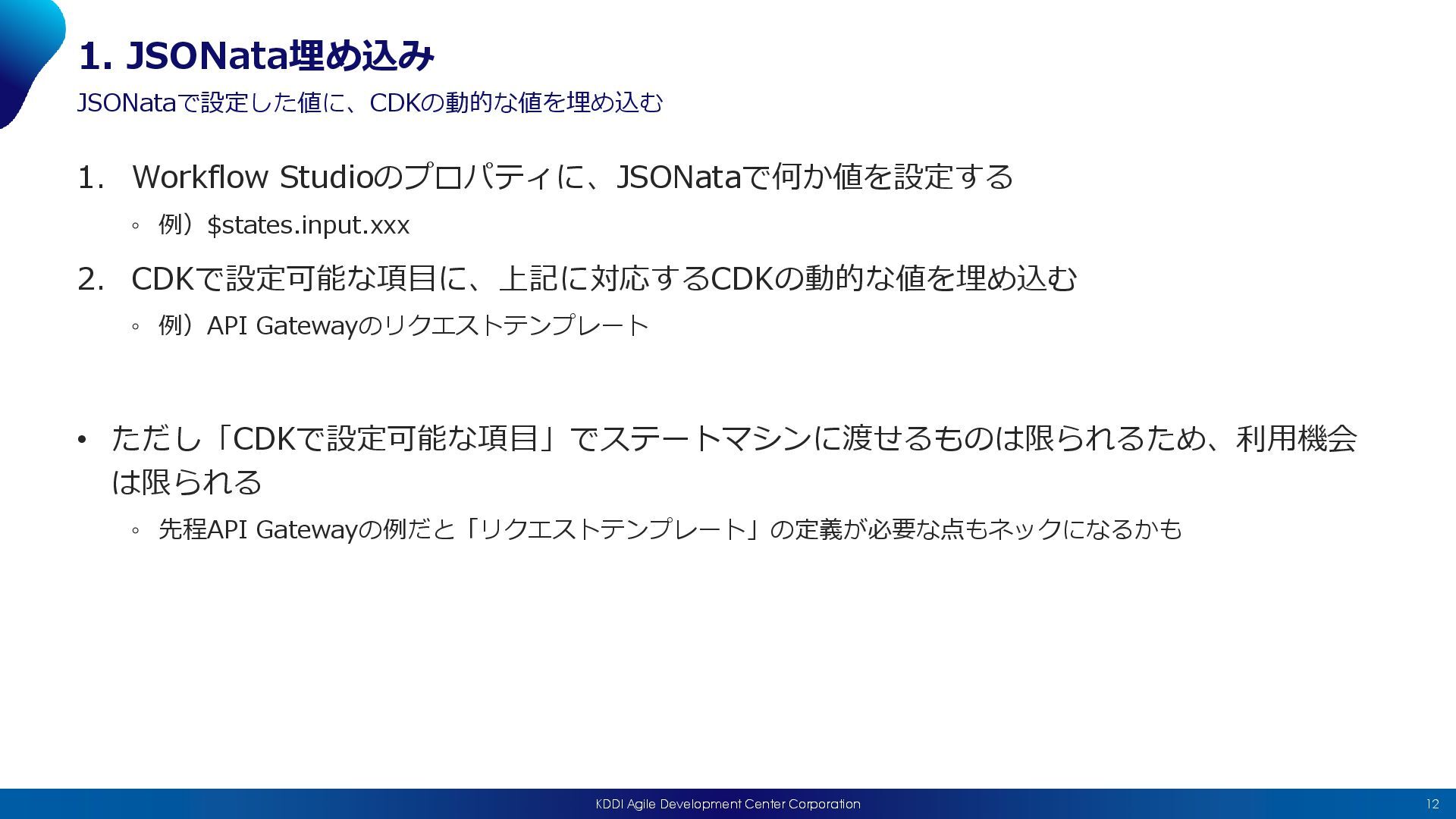

13. 12 KDDI Agile Development Center Corporation 1. JSONata埋め込み JSONataで設定した値に、CDKの動的な値を埋め込む 1. Workflow Studioのプロパティに、JSONataで何か値を設定する ◦ 例）$states.input.xxx 2. CDKで設定可能な項目に、上記に対応するCDKの動的な値を埋め込む ◦ 例）API Gatewayのリクエストテンプレート • ただし「CDKで設定可能な項目」でステートマシンに渡せるものは限られるため、利用機会 は限られる ◦ 先程API Gatewayの例だと「リクエストテンプレート」の定義が必要な点もネックになるかも

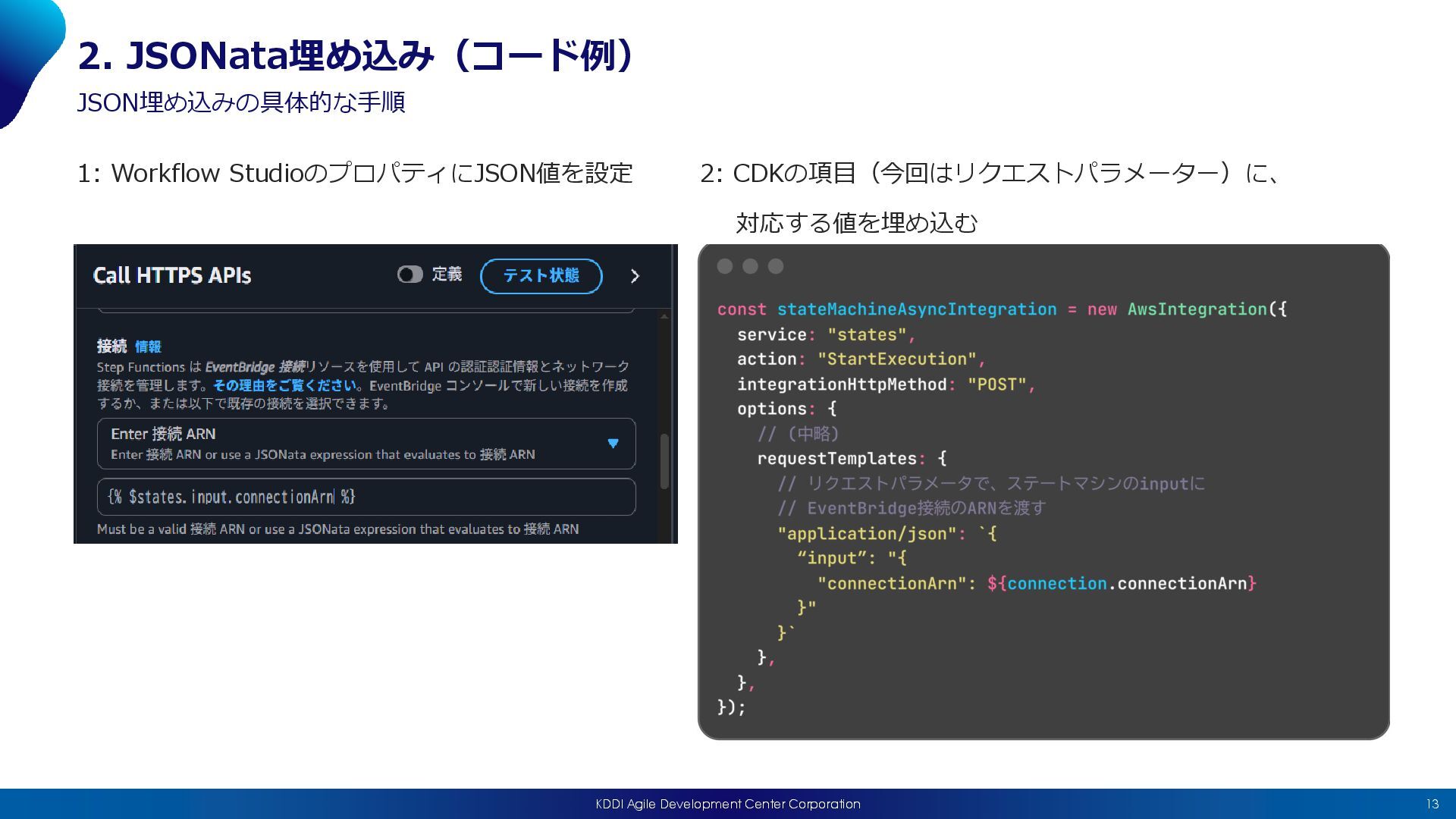

14. 13 KDDI Agile Development Center Corporation 2. JSONata埋め込み（コード例） JSON埋め込みの具体的な手順 1: Workflow StudioのプロパティにJSON値を設定 2: CDKの項目（今回はリクエストパラメーター）に、 対応する値を埋め込む

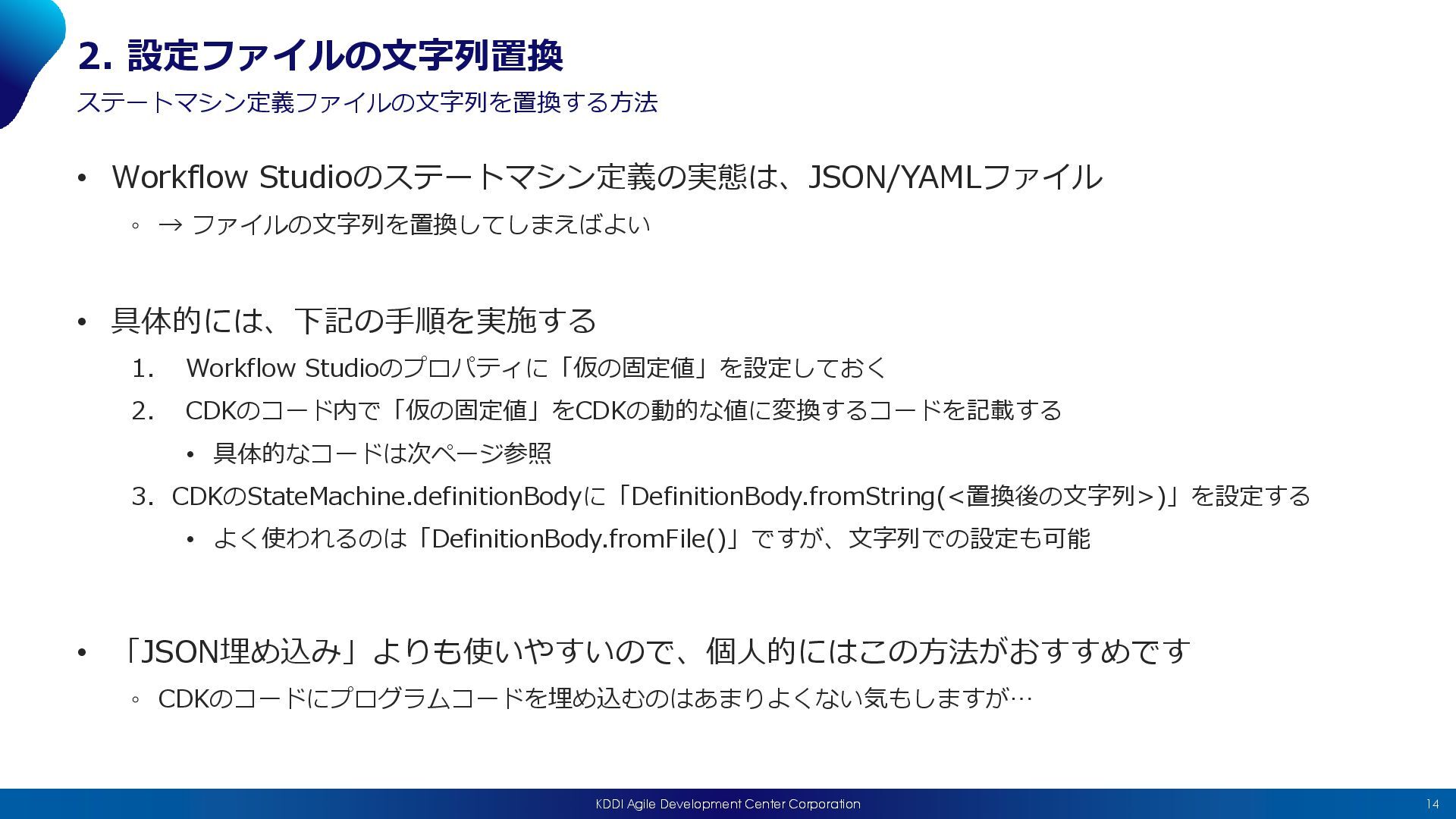

15. 14 KDDI Agile Development Center Corporation 2. 設定ファイルの文字列置換 ステートマシン定義ファイルの文字列を置換する方法 • Workflow Studioのステートマシン定義の実態は、JSON/YAMLファイル ◦ → ファイルの文字列を置換してしまえばよい • 具体的には、下記の手順を実施する 1. Workflow Studioのプロパティに「仮の固定値」を設定しておく 2. CDKのコード内で「仮の固定値」をCDKの動的な値に変換するコードを記載する • 具体的なコードは次ページ参照 3. CDKのStateMachine.definitionBodyに「DefinitionBody.fromString(<置換後の文字列>)」を設定する • よく使われるのは「DefinitionBody.fromFile()」ですが、文字列での設定も可能 • 「JSON埋め込み」よりも使いやすいので、個人的にはこの方法がおすすめです ◦ CDKのコードにプログラムコードを埋め込むのはあまりよくない気もしますが…

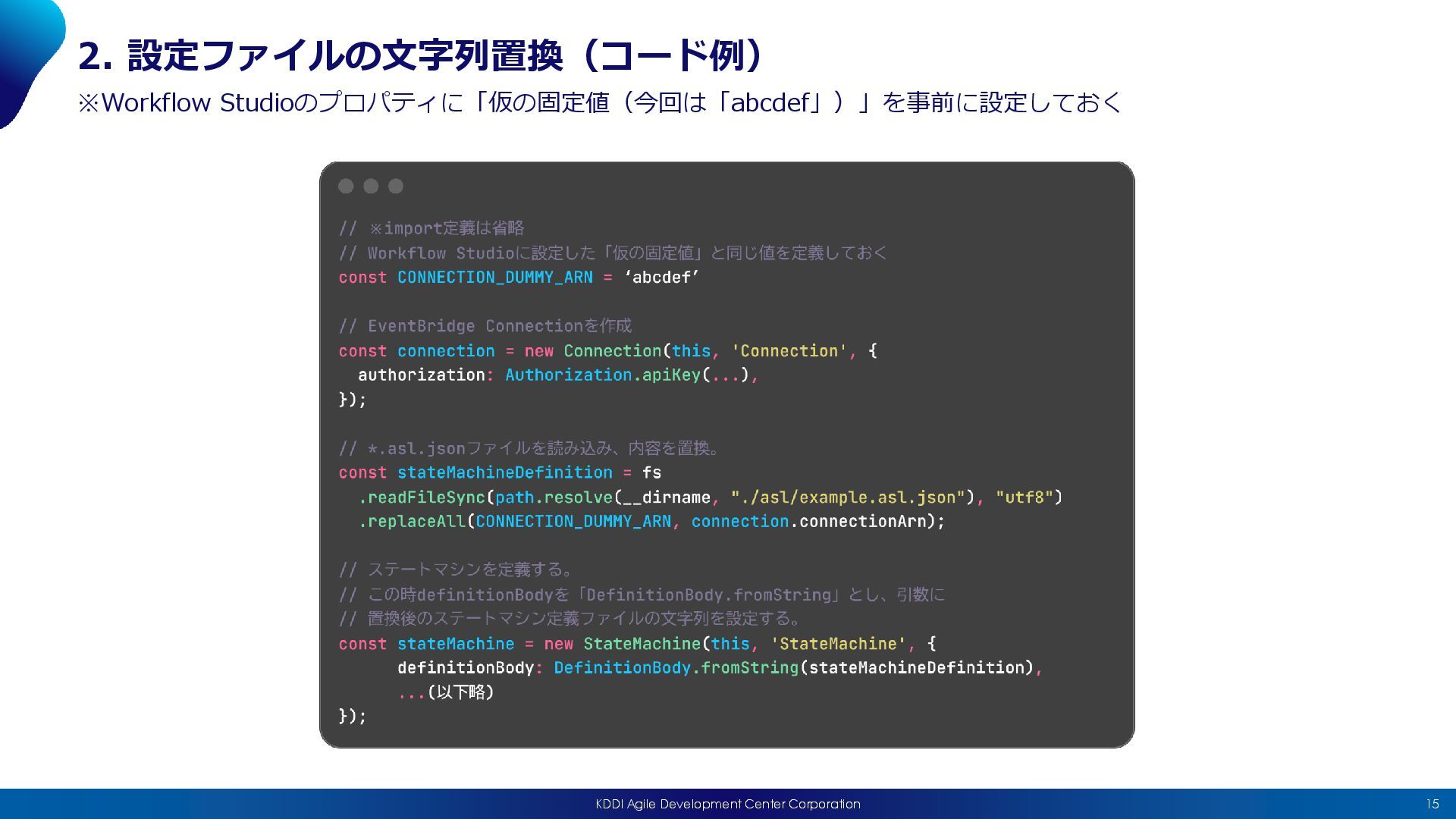

16. 15 KDDI Agile Development Center Corporation 2. 設定ファイルの文字列置換（コード例） ※Workflow Studioのプロパティに「仮の固定値（今回は「abcdef」）」を事前に設定しておく
17. 16 KDDI Agile Development Center Corporation まとめ＆宣伝

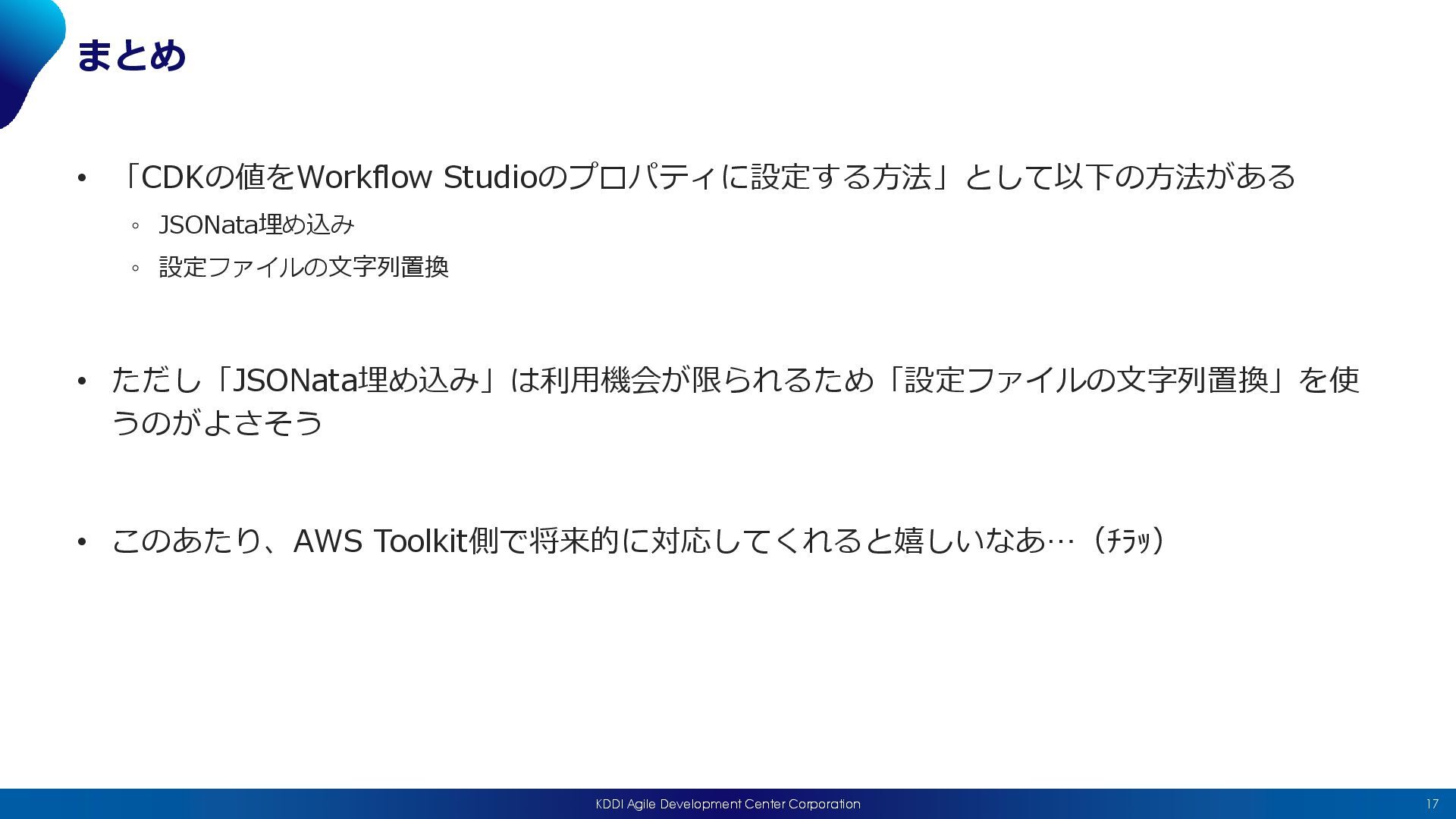

18. 17 KDDI Agile Development Center Corporation まとめ • 「CDKの値をWorkflow Studioのプロパティに設定する方法」として以下の方法がある ◦ JSONata埋め込み ◦ 設定ファイルの文字列置換 • ただし「JSONata埋め込み」は利用機会が限られるため「設定ファイルの文字列置換」を使 うのがよさそう • このあたり、AWS Toolkit側で将来的に対応してくれると嬉しいなあ…（ﾁﾗｯ）

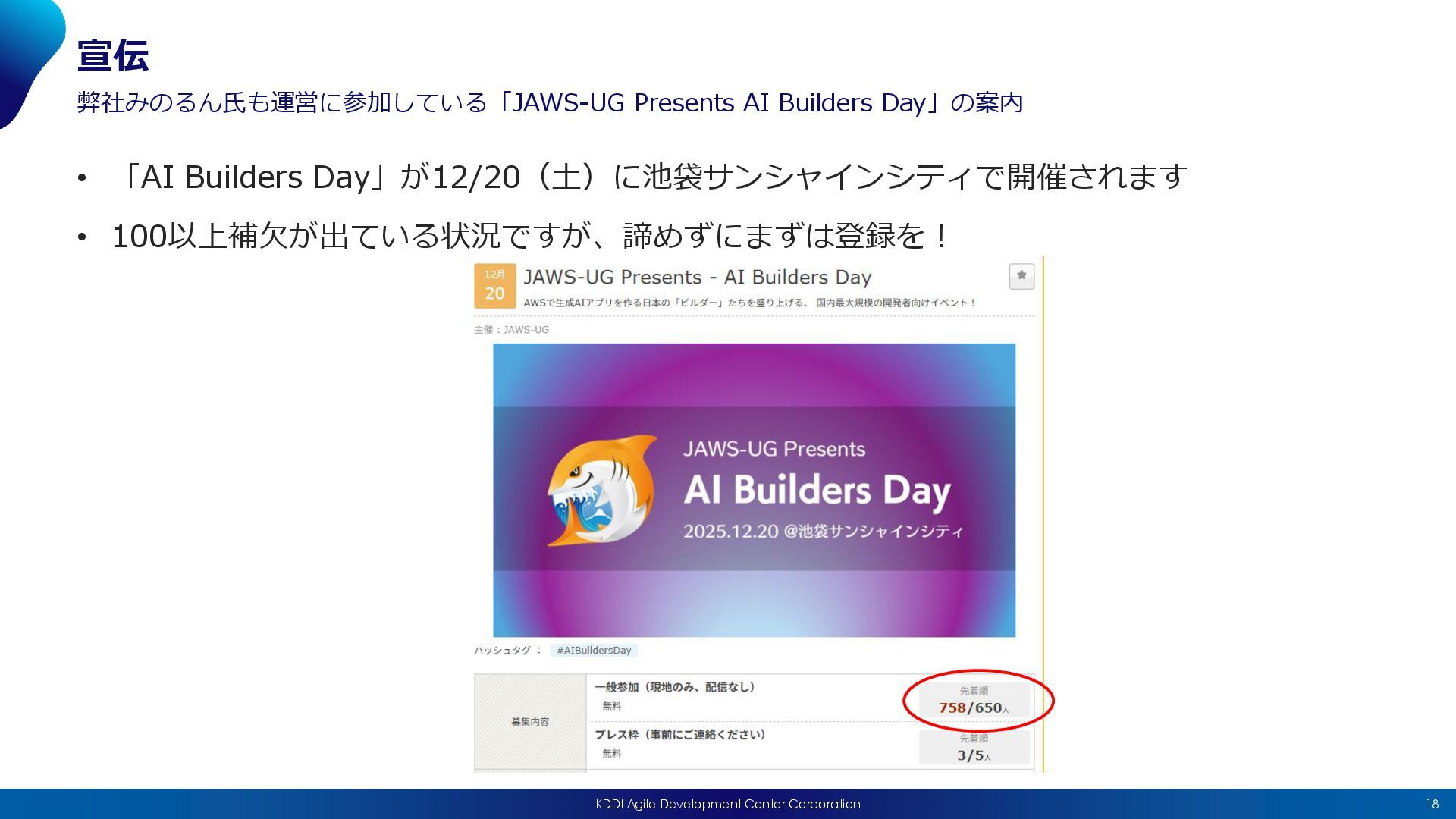

19. 18 KDDI Agile Development Center Corporation 宣伝 弊社みのるん氏も運営に参加している「JAWS-UG Presents AI Builders Day」の案内 • 「AI Builders Day」が12/20（土）に池袋サンシャインシティで開催されます • 100以上補欠が出ている状況ですが、諦めずにまずは登録を！
