GPD WINとARROWS Tab Q506/MEでNetBSDを動かす

2019-07-06に行われたNetBSD BoFで発表した資料（若干修正）

Transcript

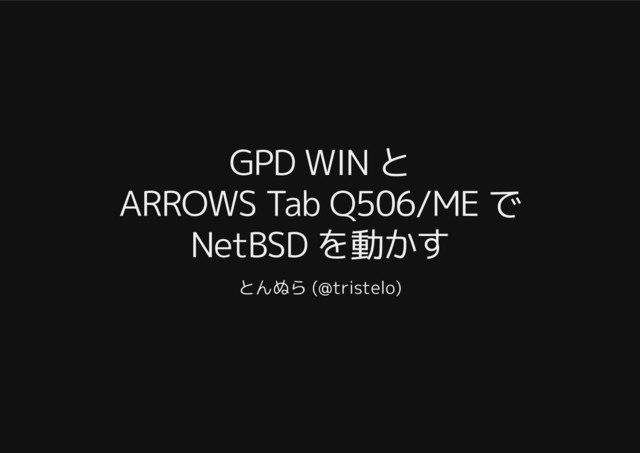

1. GPD WIN と GPD WIN と ARROWS Tab Q506/ME で ARROWS Tab Q506/ME で NetBSD を動かす NetBSD を動かす とんぬら (@tristelo)
2. GPD WIN GPD WIN これ
3. FUJITSU ARROWS Tab Q506/ME FUJITSU ARROWS Tab Q506/ME これ
4. GW前後にかけて主にイオシスで大量に販売された
5. ひっかかったところ ひっかかったところ eMMCの読み込みに失敗する 1. 起動中に黒画面になる 2. GPTパーティションを編集するとパーティションが壊れる 3. インストール後 / (root) をmountできない 4. Xで画面を回転させると乱れる 5.

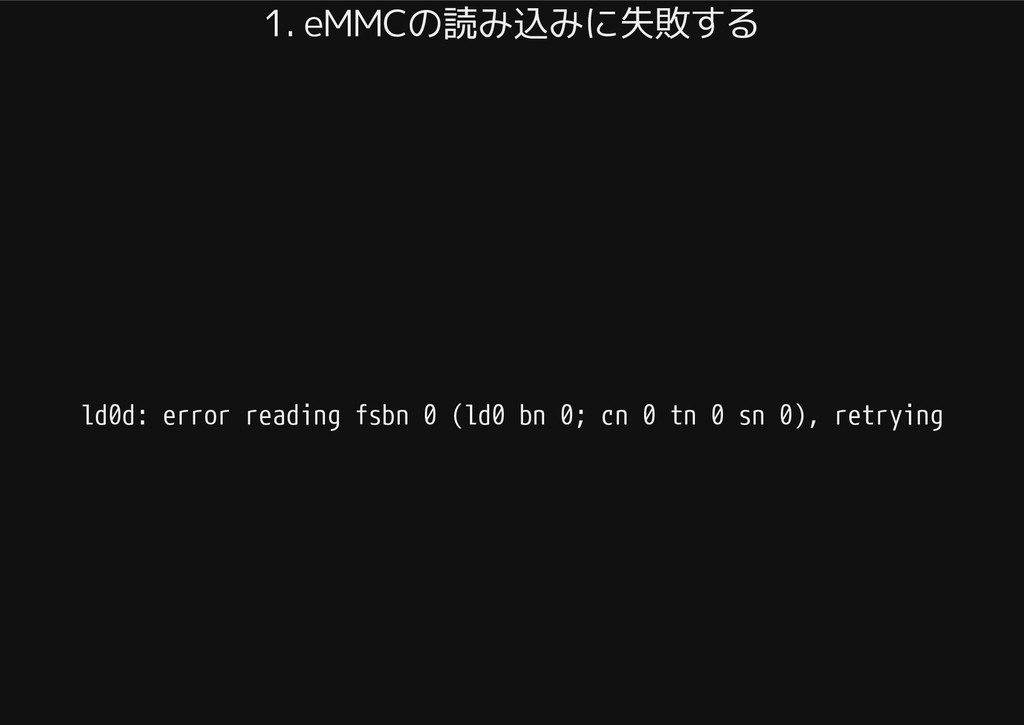

6. 1. eMMCの読み込みに失敗する 1. eMMCの読み込みに失敗する ld0d: error reading fsbn 0 (ld0 bn 0; cn 0 tn 0 sn 0), retrying

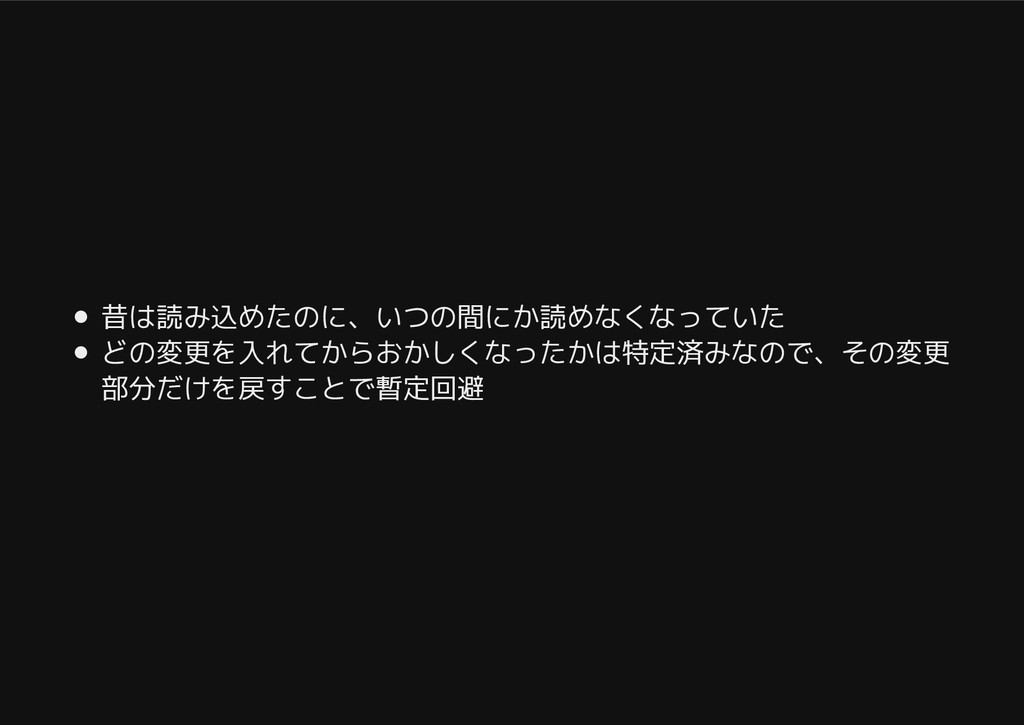

7. 昔は読み込めたのに、いつの間にか読めなくなっていた どの変更を入れてからおかしくなったかは特定済みなので、その変更 部分だけを戻すことで暫定回避

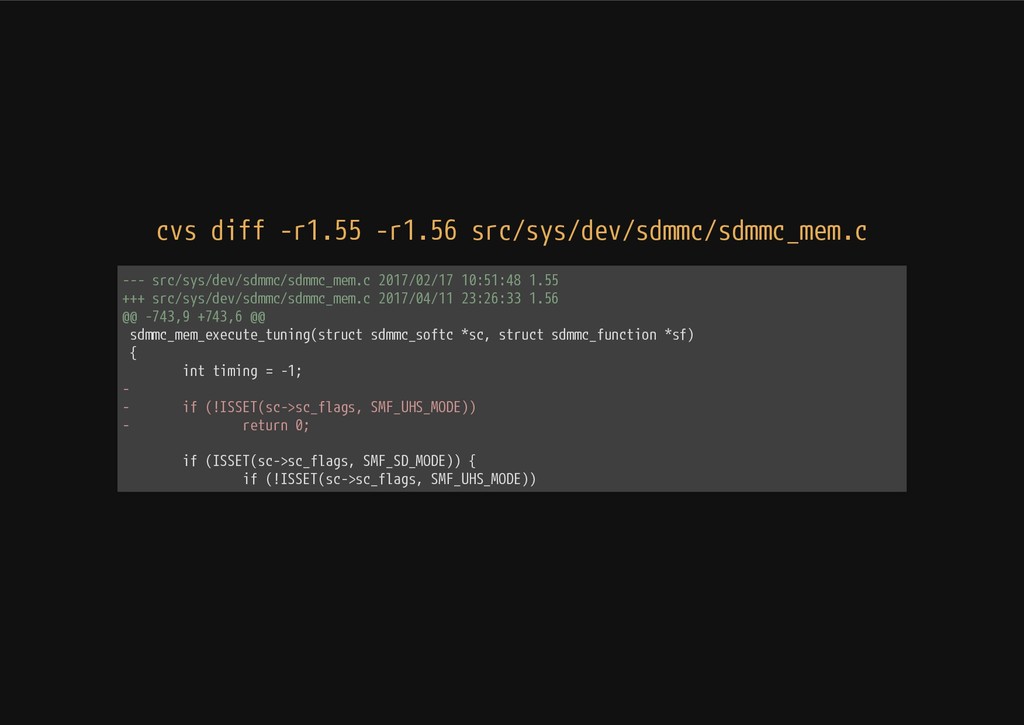

8. cvs diff -r1.55 -r1.56 src/sys/dev/sdmmc/sdmmc_mem.c --- src/sys/dev/sdmmc/sdmmc_mem.c 2017/02/17 10:51:48 1.55 +++ src/sys/dev/sdmmc/sdmmc_mem.c 2017/04/11 23:26:33 1.56 @@ -743,9 +743,6 @@ sdmmc_mem_execute_tuning(struct sdmmc_softc *sc, struct sdmmc_function *sf) { int timing = -1; - - if (!ISSET(sc->sc_flags, SMF_UHS_MODE)) - return 0; if (ISSET(sc->sc_flags, SMF_SD_MODE)) { if (!ISSET(sc->sc_flags, SMF_UHS_MODE))

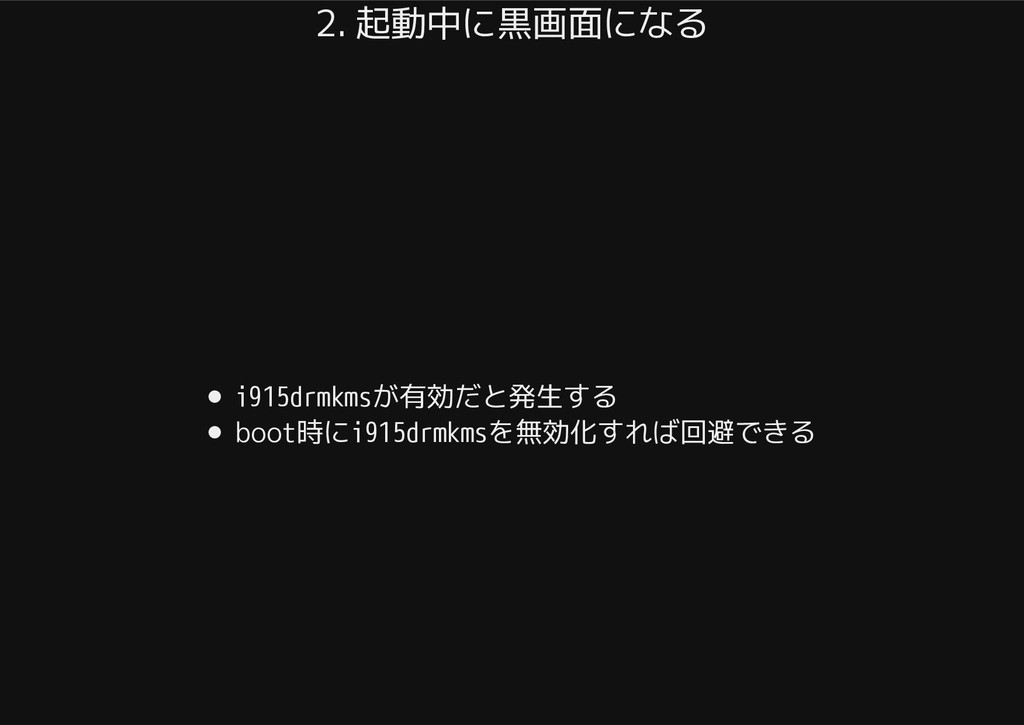

9. 2. 起動中に黒画面になる 2. 起動中に黒画面になる i915drmkmsが有効だと発生する boot時にi915drmkmsを無効化すれば回避できる

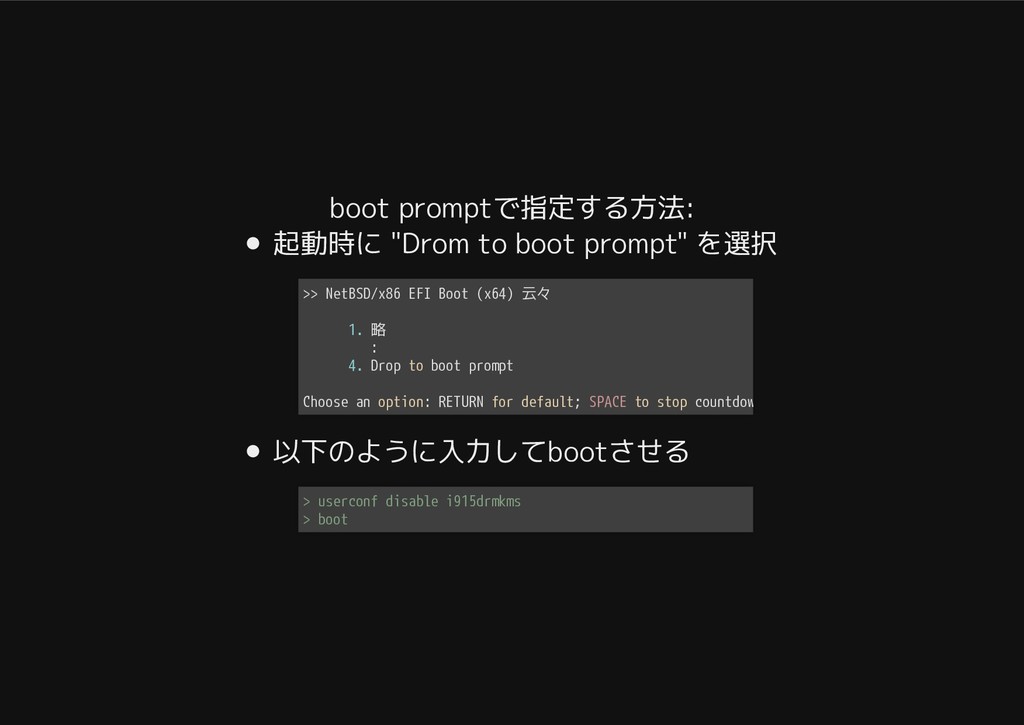

10. boot promptで指定する方法: 起動時に "Drom to boot prompt" を選択 以下のように入力してbootさせる >> NetBSD/x86 EFI Boot (x64) 云々 1. 略 : 4. Drop to boot prompt Choose an option: RETURN for default; SPACE to stop countdown. > userconf disable i915drmkms > boot

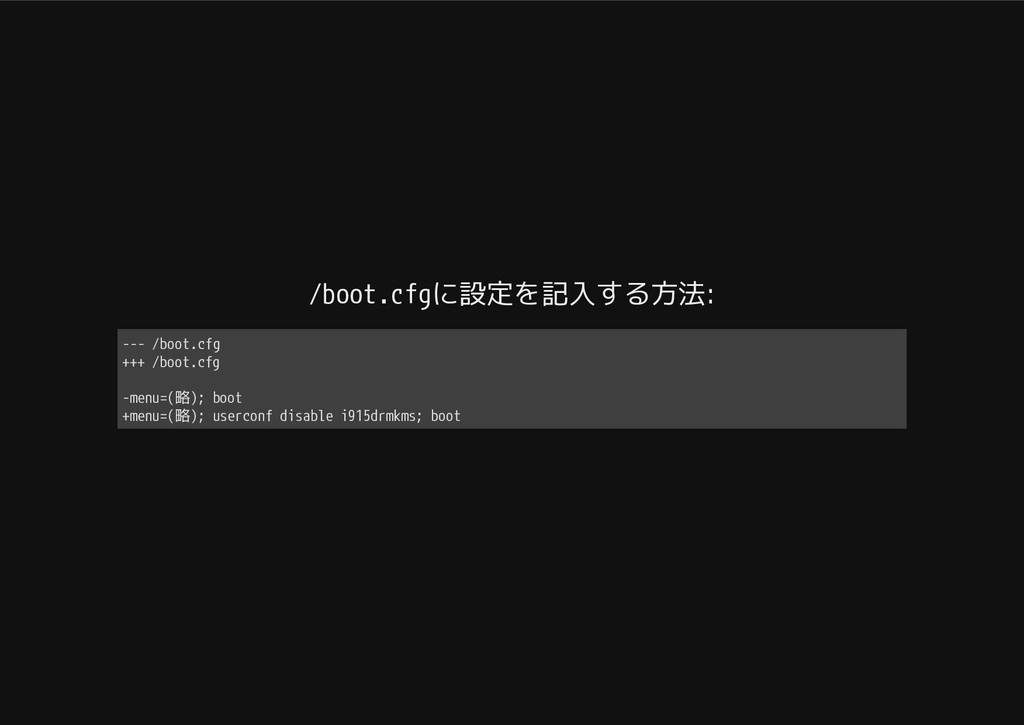

11. に設定を記入する方法: /boot.cfg --- /boot.cfg +++ /boot.cfg -menu=(略); boot +menu=(略); userconf disable i915drmkms; boot
12. 3. GPTパーティションを編集するとパーティションが壊れる 3. GPTパーティションを編集するとパーティションが壊れる インストーラーはGPTパーティションを認識する メニューで編集もできる 確定後のパーティション構築でコケる その結果EFIパーティションが消えた
13. 消えたのはパーティションだけで中のデータは無事 shellに降りて gpt(8) でアドレスを打ち直せば復旧できる バックアップは大事です インストーラーで編集せず、gpt(8) であらかじめインストール用の パーティションを切っておくと回避できる

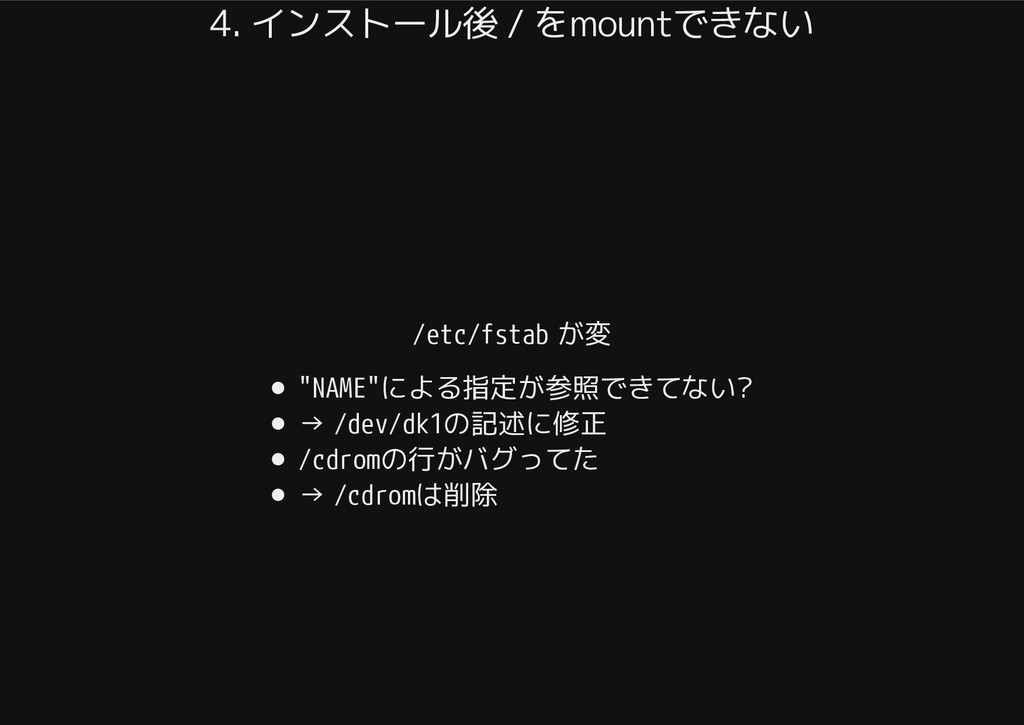

14. 4. インストール後 / をmountできない 4. インストール後 / をmountできない /etc/fstab が変 "NAME"による指定が参照できてない? → /dev/dk1の記述に修正 /cdromの行がバグってた → /cdromは削除
15. 5. 5. xsrc xsrcのXで画面を回転させると乱れる のXで画面を回転させると乱れる （注: 去年の話なので最近のは違う動きになるかも） GPD-WINは720×1280の液晶を反時計回りに90度回転している 従ってX側を時計回りに回転させないとツライ しかし回転させると画面右側の描画がおかしい Section "Device" Option "Rotate" "CW" Driver "wsfb" 以下略 EndSection

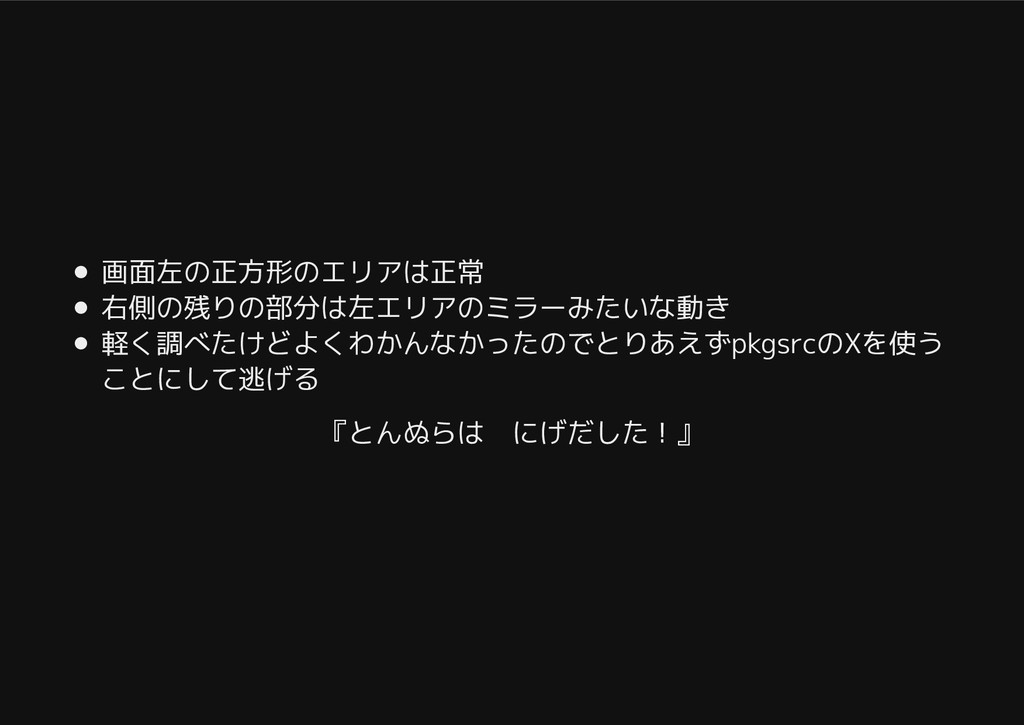

16. 画面左の正方形のエリアは正常 右側の残りの部分は左エリアのミラーみたいな動き 軽く調べたけどよくわかんなかったのでとりあえずpkgsrcのXを使う ことにして逃げる 『とんぬらは　にげだした！』

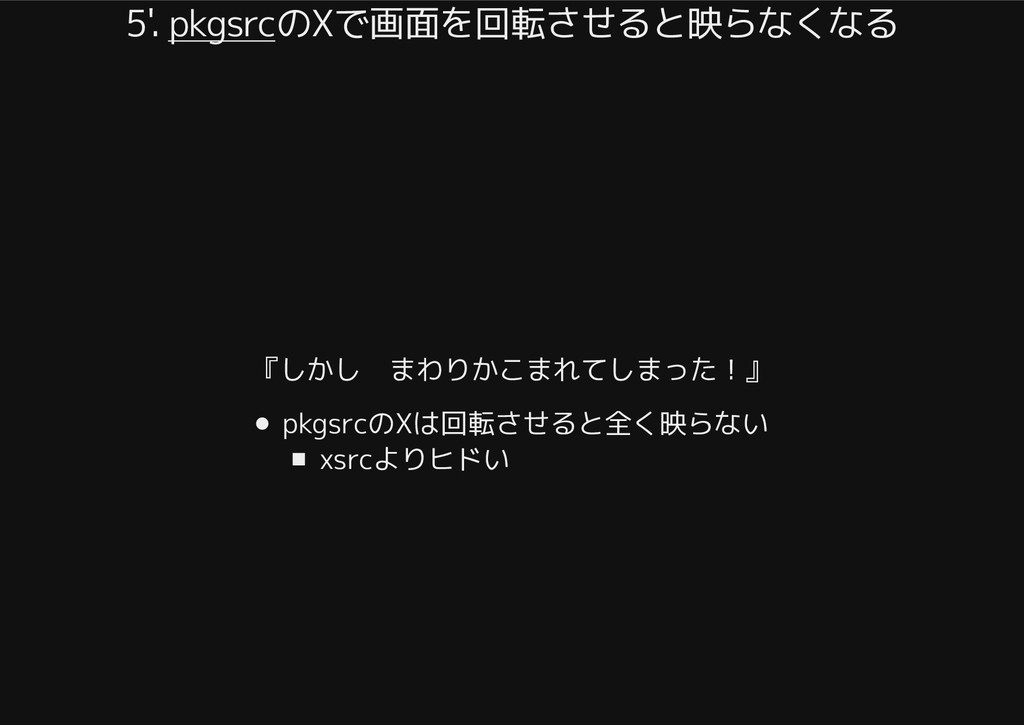

17. 5'. 5'. pkgsrc pkgsrcのXで画面を回転させると映らなくなる のXで画面を回転させると映らなくなる 『しかし　まわりかこまれてしまった！』 pkgsrcのXは回転させると全く映らない xsrcよりヒドい

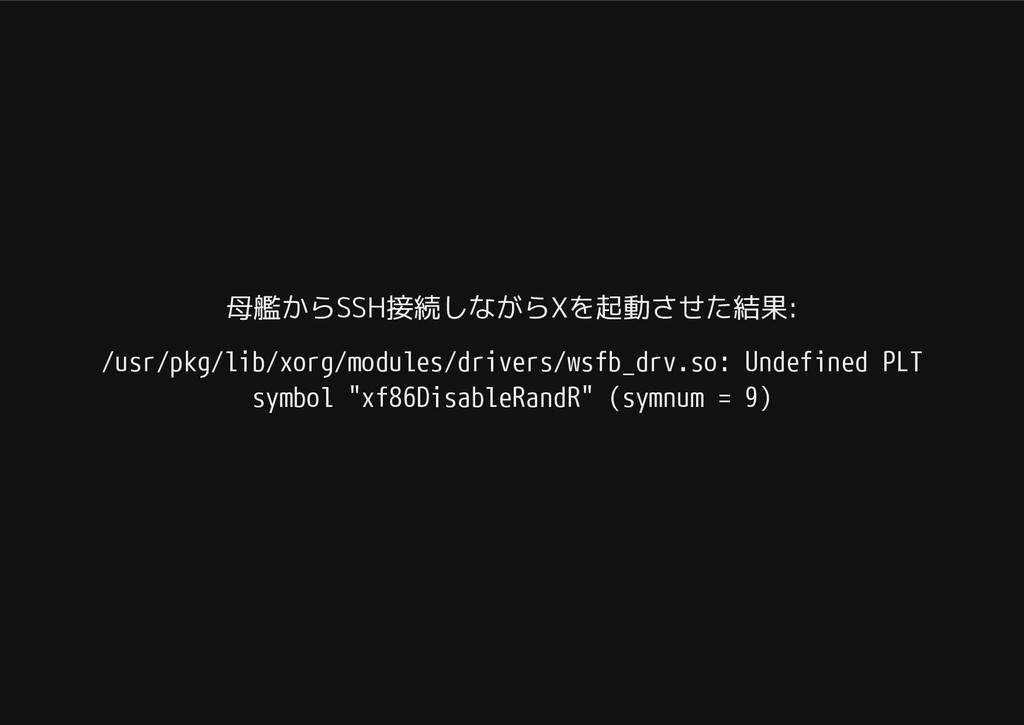

18. 母艦からSSH接続しながらXを起動させた結果: /usr/pkg/lib/xorg/modules/drivers/wsfb_drv.so: Undefined PLT symbol "xf86DisableRandR" (symnum = 9)

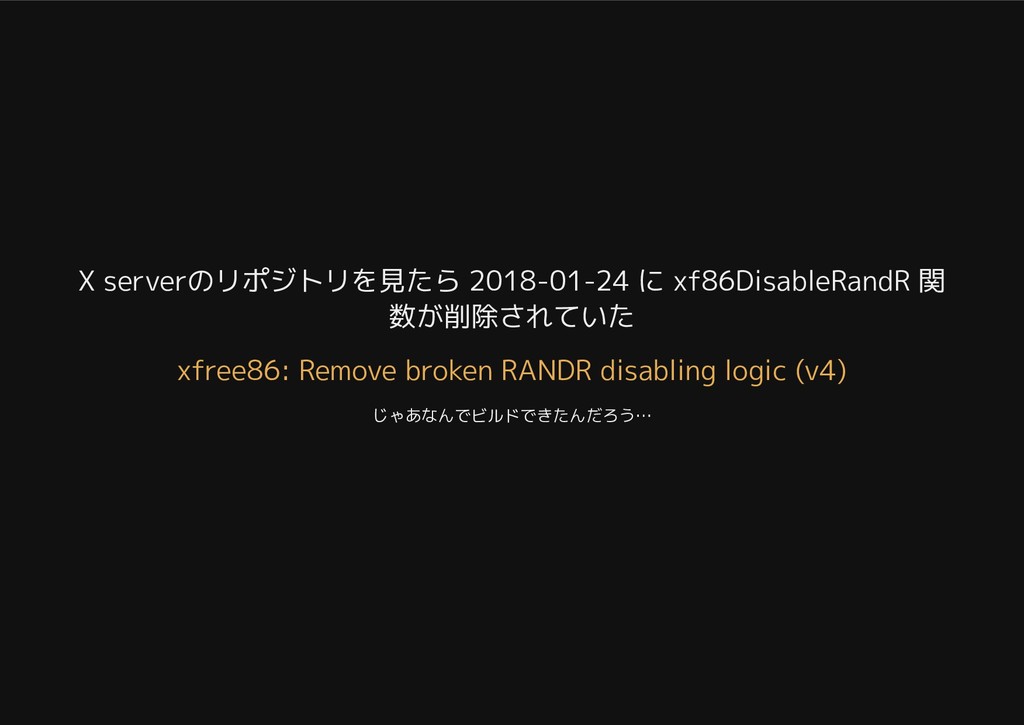

19. X serverのリポジトリを見たら 2018-01-24 に xf86DisableRandR 関 数が削除されていた xfree86: Remove broken RANDR disabling logic (v4) じゃあなんでビルドできたんだろう…

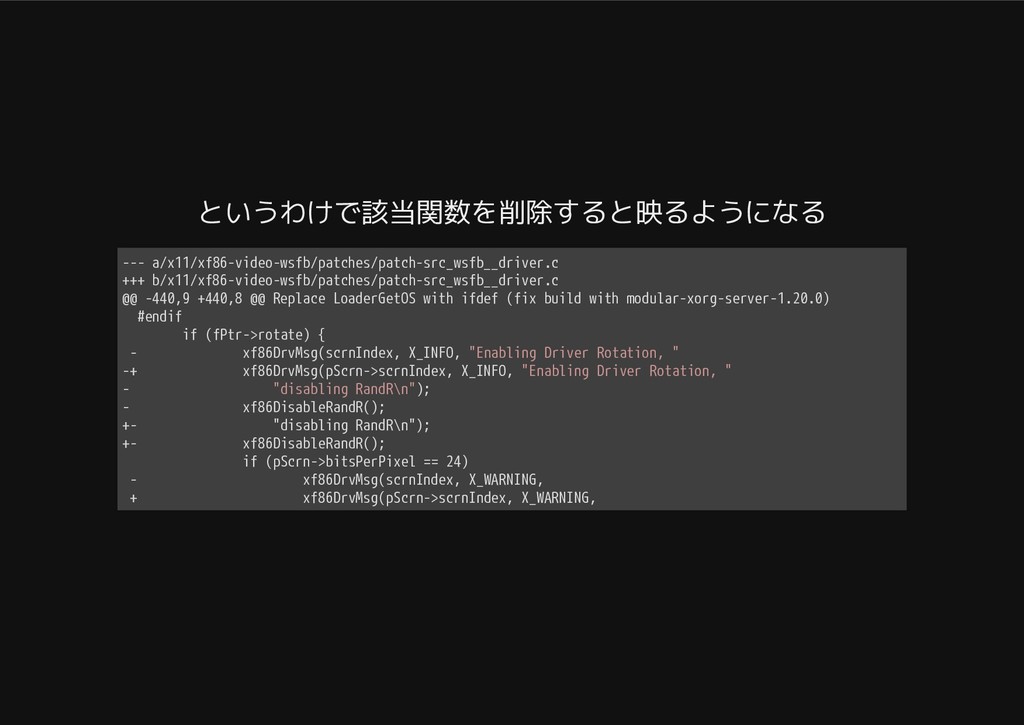

20. というわけで該当関数を削除すると映るようになる --- a/x11/xf86-video-wsfb/patches/patch-src_wsfb__driver.c +++ b/x11/xf86-video-wsfb/patches/patch-src_wsfb__driver.c @@ -440,9 +440,8 @@ Replace LoaderGetOS with ifdef (fix build with modular-xorg-server-1.20.0) #endif if (fPtr->rotate) { - xf86DrvMsg(scrnIndex, X_INFO, "Enabling Driver Rotation, " -+ xf86DrvMsg(pScrn->scrnIndex, X_INFO, "Enabling Driver Rotation, " - "disabling RandR\n"); - xf86DisableRandR(); +- "disabling RandR\n"); +- xf86DisableRandR(); if (pScrn->bitsPerPixel == 24) - xf86DrvMsg(scrnIndex, X_WARNING, + xf86DrvMsg(pScrn->scrnIndex, X_WARNING,

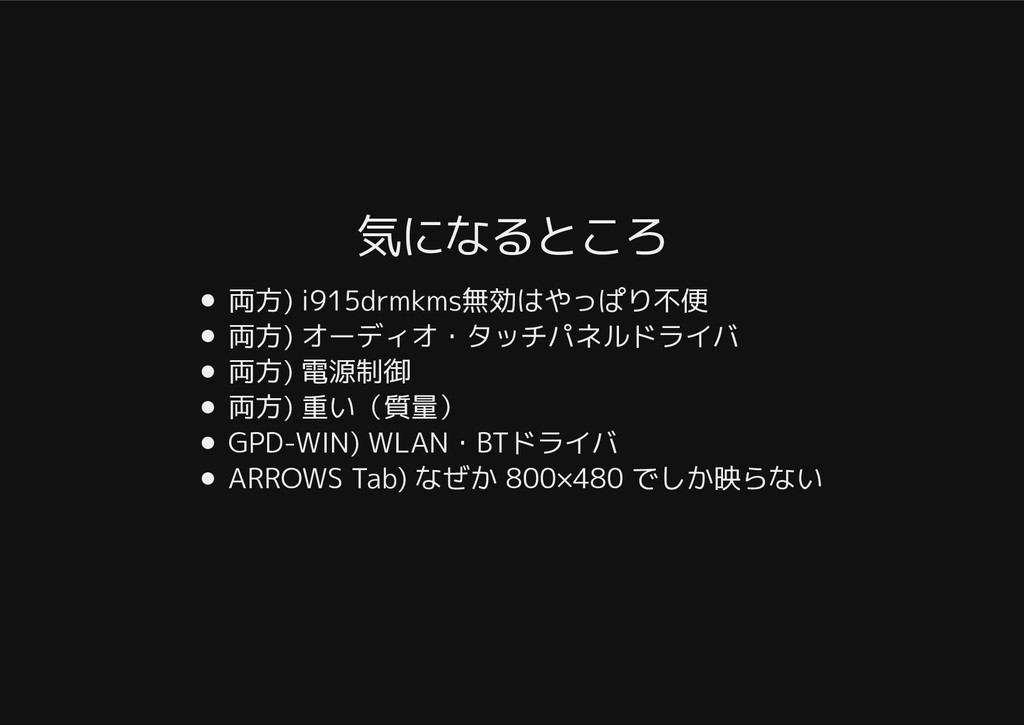

21. 気になるところ 気になるところ 両方) i915drmkms無効はやっぱり不便 両方) オーディオ・タッチパネルドライバ 両方) 電源制御 両方) 重い（質量） GPD-WIN) WLAN・BTドライバ ARROWS Tab) なぜか 800×480 でしか映らない

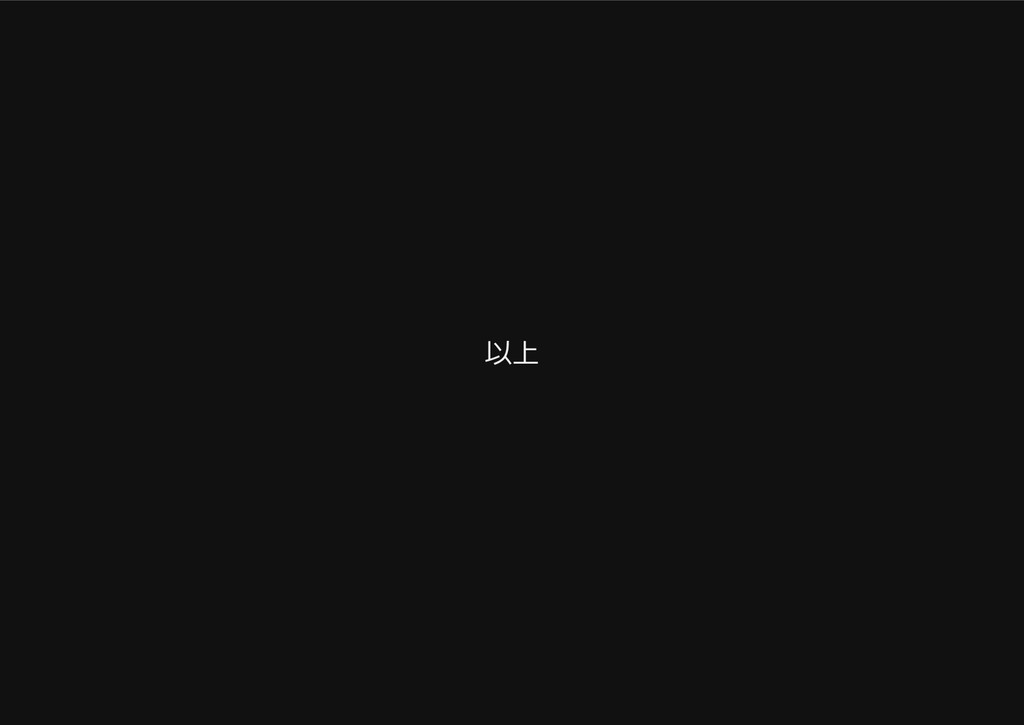

22. 以上
