1. リアルタイム⾳声処理を題材に、 Kotlin Flowのバッファリングと 実⾏モデルを改めて深掘りする
2. ⾃⼰紹介 • • • tkc REALITY株式会社 Androidエンジニア(10年⽬) X(twitter)のすがた tkc@tk_zzzzz 2
3. ⾃分好みのアバターで ライブ配信 REALITY（リアリティ）は、 誰でもスマホ１台でアバターの姿になり、 顔出しナシでライブ配信、ゲームやチャットなど コミュニケーションを楽しむことができるアプリで す。 3

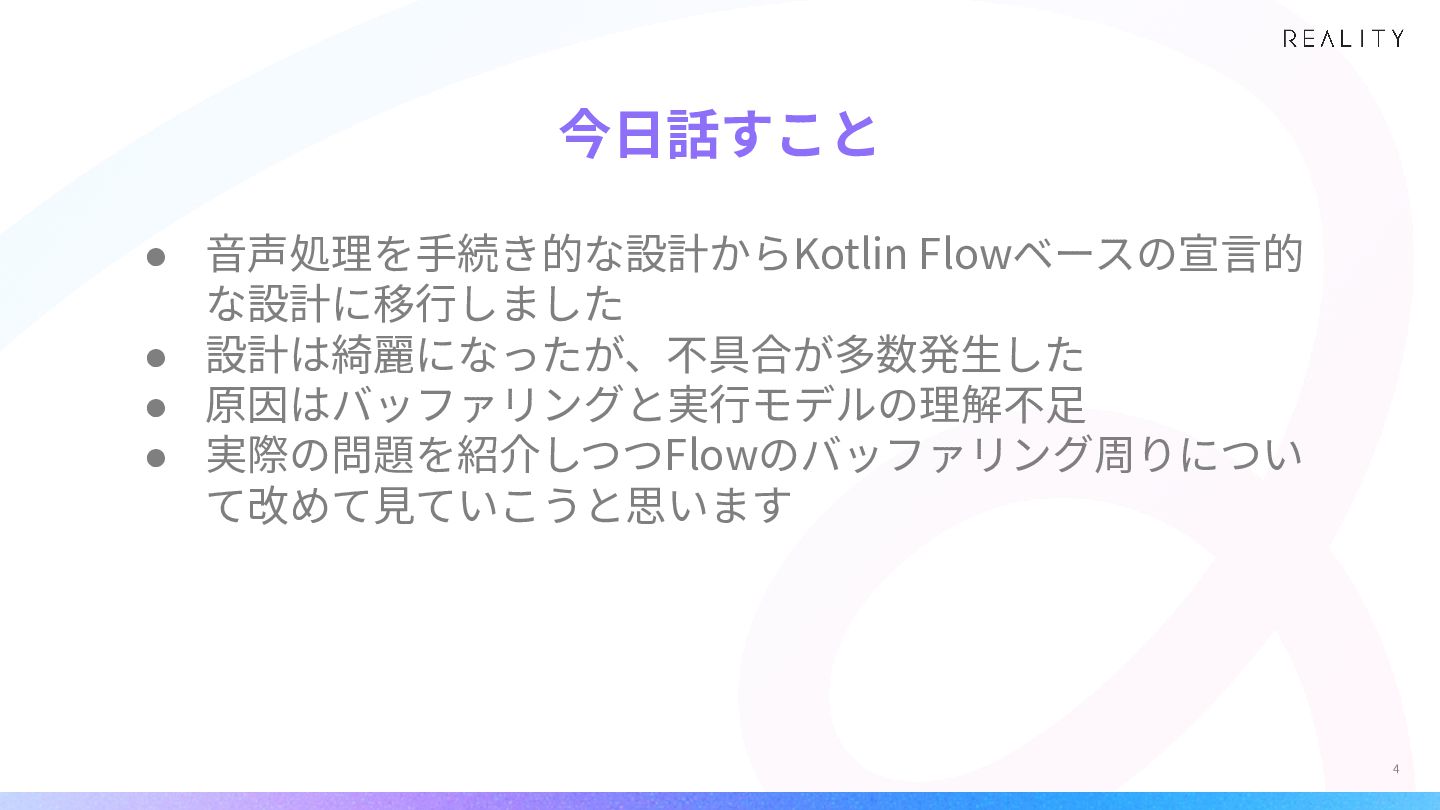

4. 今⽇話すこと • ⾳声処理を⼿続き的な設計からKotlin Flowベースの宣⾔的 な設計に移⾏しました • 設計は綺麗になったが、不具合が多数発⽣した • 原因はバッファリングと実⾏モデルの理解不⾜ • 実際の問題を紹介しつつFlowのバッファリング周りについ て改めて⾒ていこうと思います 4
5. 1. ⾳声の基礎とAndroidでの再⽣ 2. ⾳声をFlowで扱う 3. 実例：BGMが早送りで再⽣される 4. まとめ 5

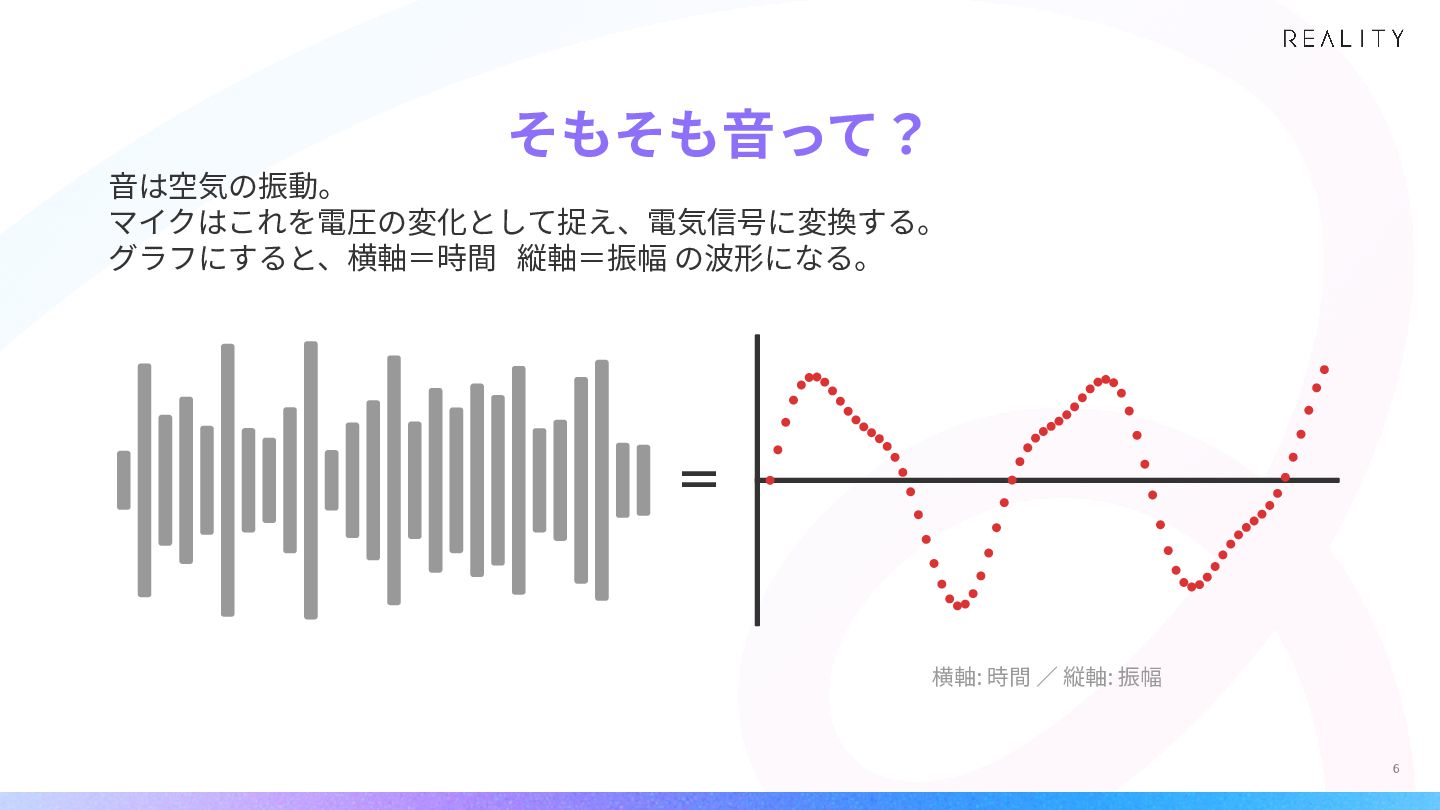

6. そもそも⾳って？ ⾳は空気の振動。 マイクはこれを電圧の変化として捉え、電気信号に変換する。 グラフにすると、横軸＝時間 縦軸＝振幅 の波形になる。 ＝ 横軸: 時間 ∕ 縦軸: 振幅 6

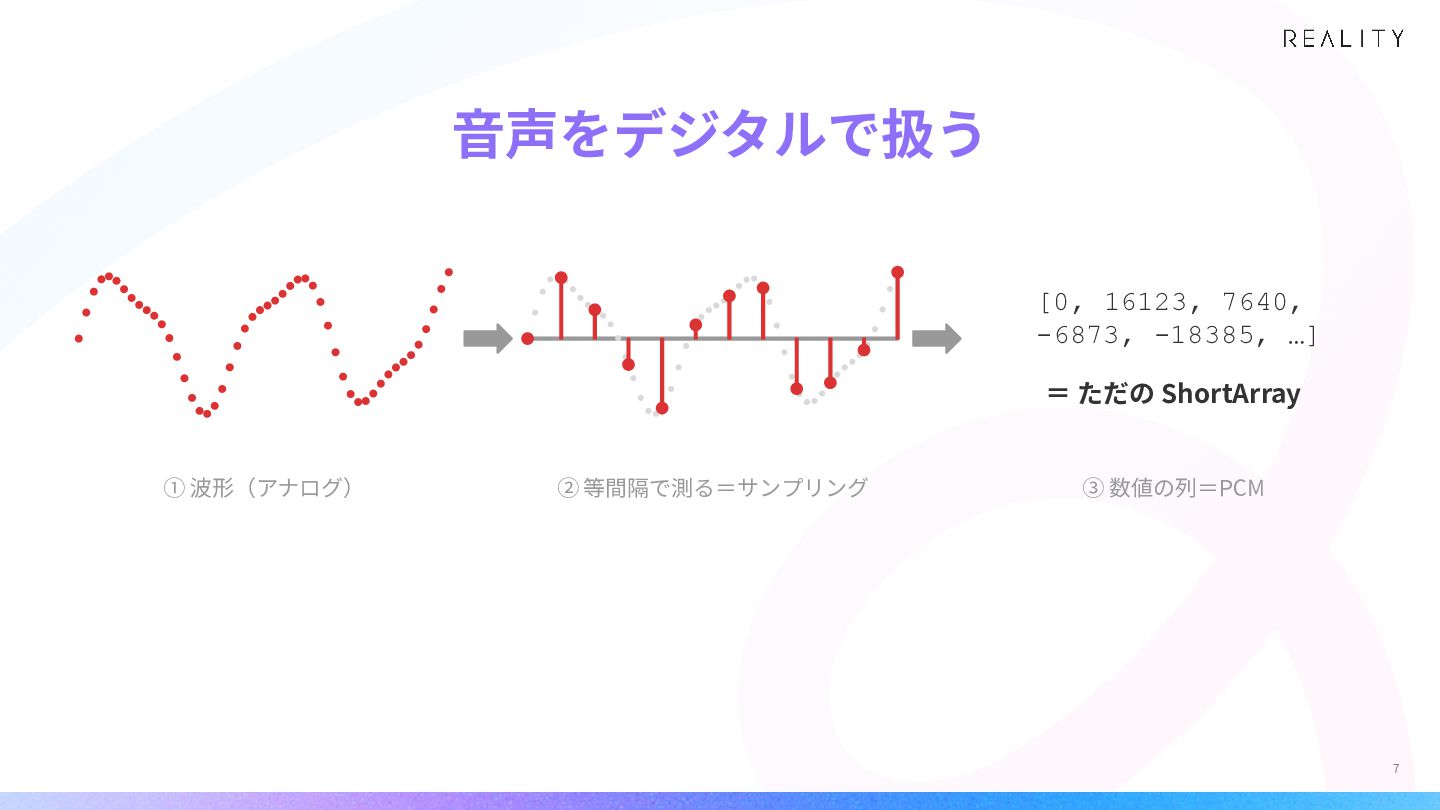

7. ⾳声をデジタルで扱う [0, 16123, 7640, -6873, -18385, …] ＝ ただの ShortArray ① 波形（アナログ） ② 等間隔で測る＝サンプリング ③ 数値の列＝PCM 7

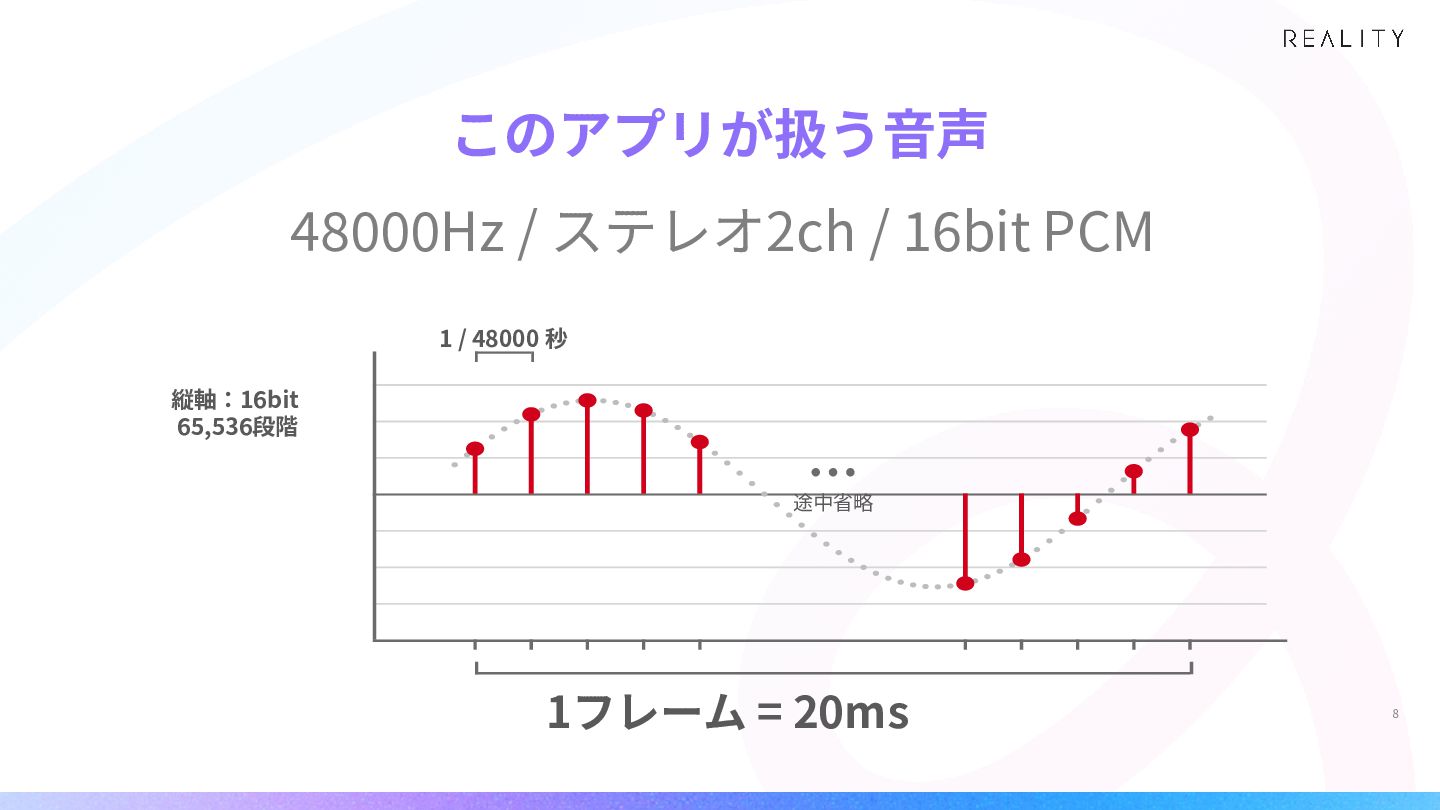

8. このアプリが扱う⾳声 48000Hz / ステレオ2ch / 16bit PCM 1 / 48000 秒 縦軸：16bit 65,536段階 … 途中省略 1フレーム = 20ms 8

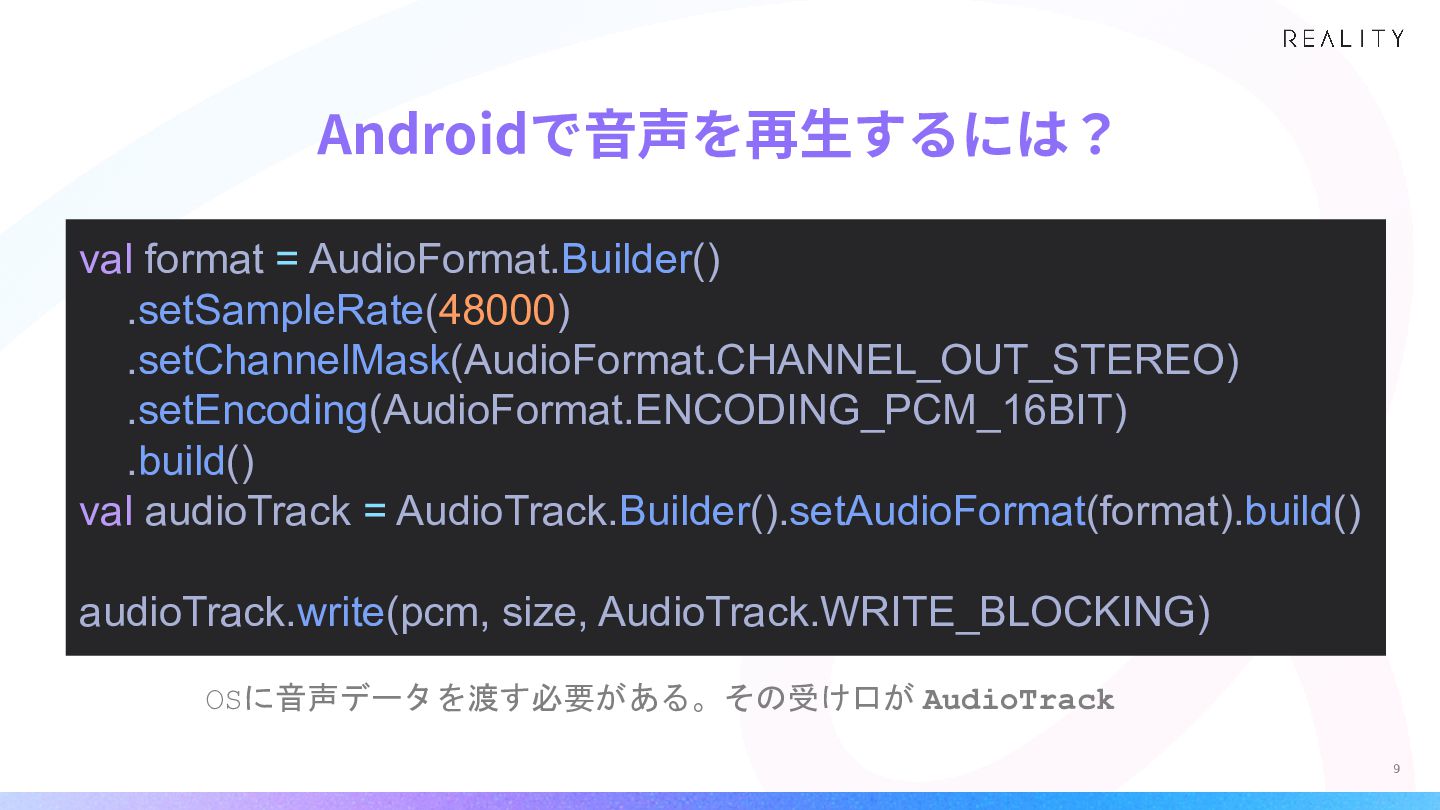

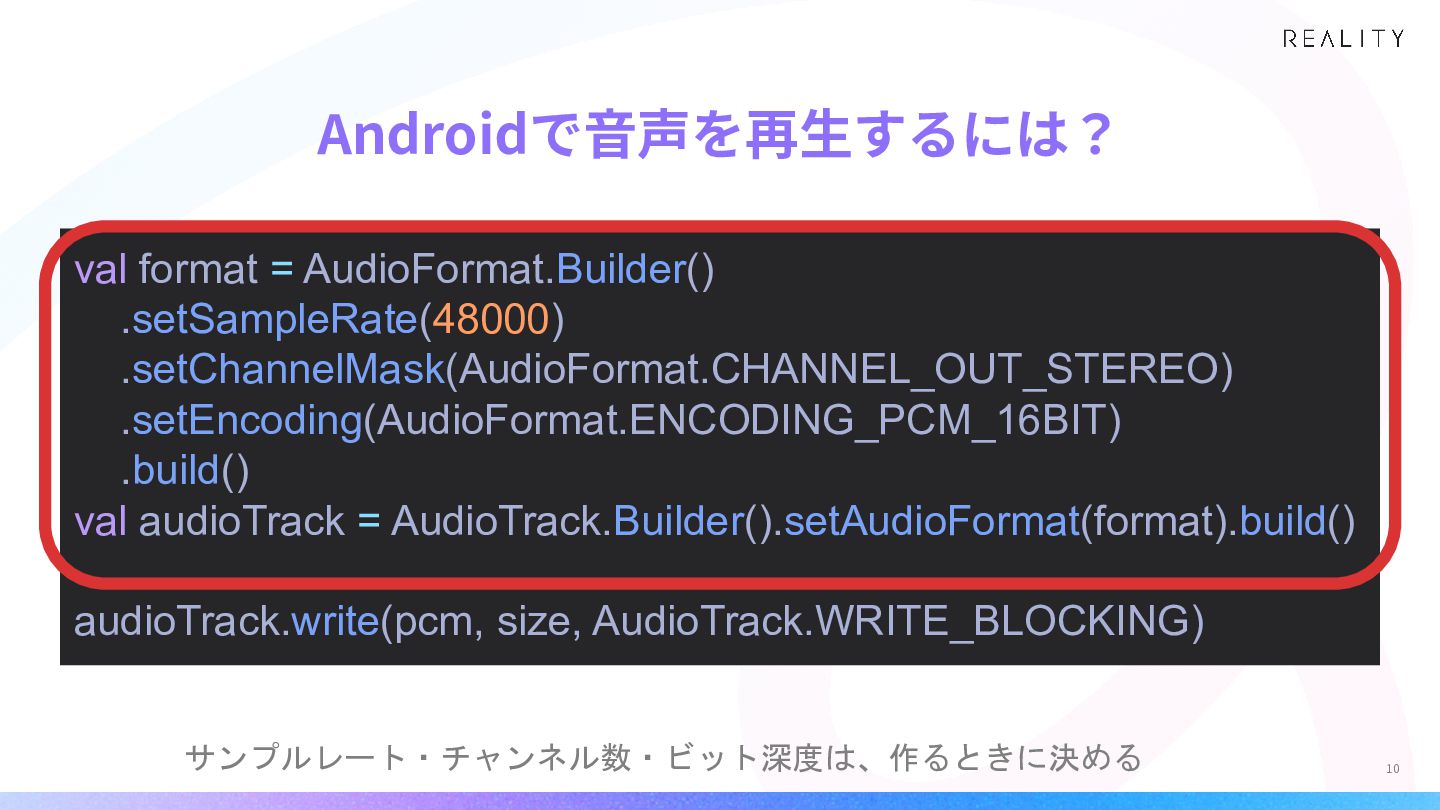

9. Androidで⾳声を再⽣するには？ val format = AudioFormat.Builder() .setSampleRate(48000) .setChannelMask(AudioFormat.CHANNEL_OUT_STEREO) .setEncoding(AudioFormat.ENCODING_PCM_16BIT) .build() val audioTrack = AudioTrack.Builder().setAudioFormat(format).build() audioTrack.write(pcm, size, AudioTrack.WRITE_BLOCKING) OSに音声データを渡す必要がある。その受け口が AudioTrack 9
10. Androidで⾳声を再⽣するには？ val format = AudioFormat.Builder() .setSampleRate(48000) .setChannelMask(AudioFormat.CHANNEL_OUT_STEREO) .setEncoding(AudioFormat.ENCODING_PCM_16BIT) .build() val audioTrack = AudioTrack.Builder().setAudioFormat(format).build() audioTrack.write(pcm, size, AudioTrack.WRITE_BLOCKING) サンプルレート・チャンネル数・ビット深度は、作るときに決める 10

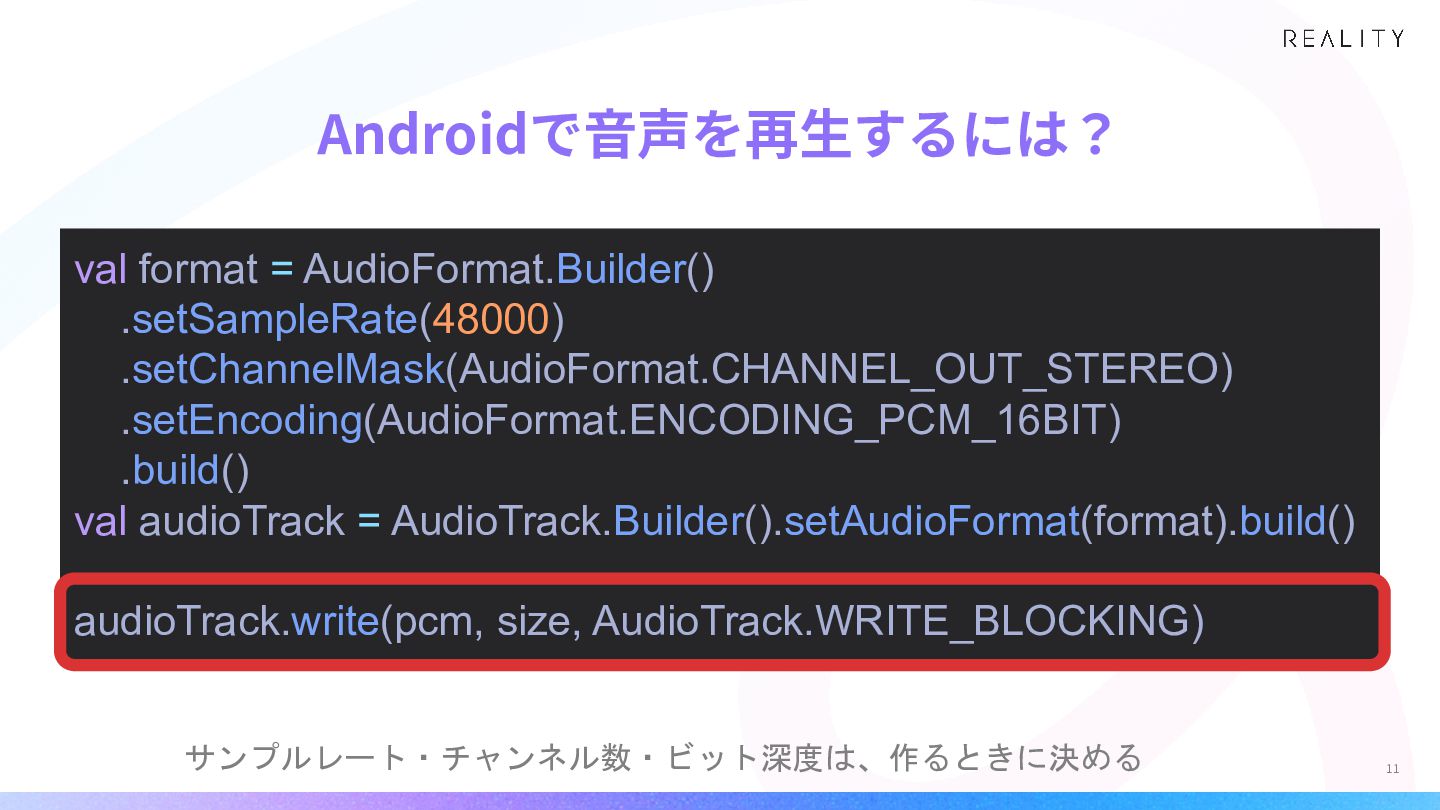

11. Androidで⾳声を再⽣するには？ val format = AudioFormat.Builder() .setSampleRate(48000) .setChannelMask(AudioFormat.CHANNEL_OUT_STEREO) .setEncoding(AudioFormat.ENCODING_PCM_16BIT) .build() val audioTrack = AudioTrack.Builder().setAudioFormat(format).build() audioTrack.write(pcm, size, AudioTrack.WRITE_BLOCKING) サンプルレート・チャンネル数・ビット深度は、作るときに決める 11
12. 1. ⾳声の基礎とAndroidでの再⽣ 2. ⾳声をFlowで扱う 3. 実例：BGMが早送りで再⽣される 4. まとめ 12

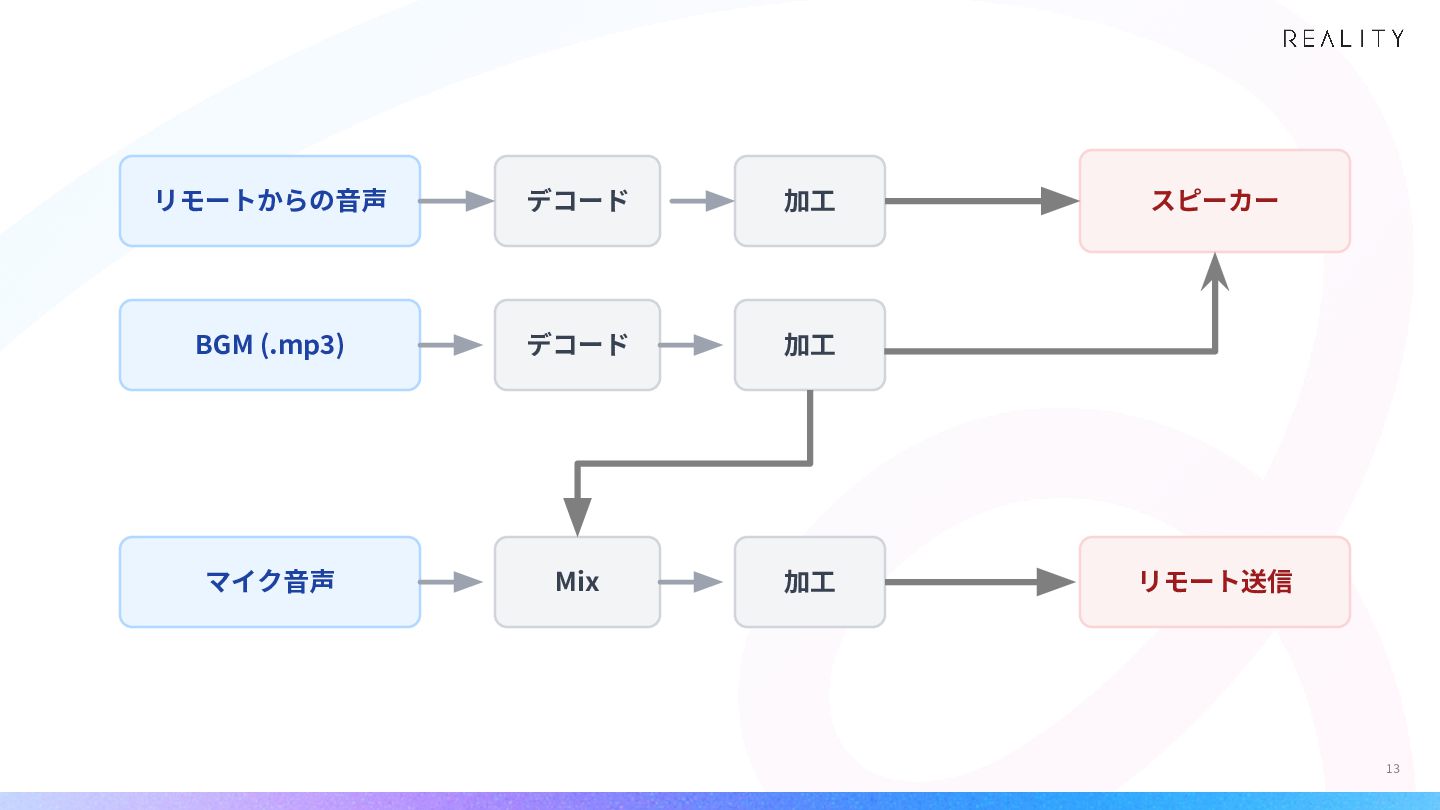

13. リモートからの⾳声 デコード 加⼯ BGM (.mp3) デコード 加⼯ マイク⾳声 Mix 加⼯ スピーカー リモート送信 13

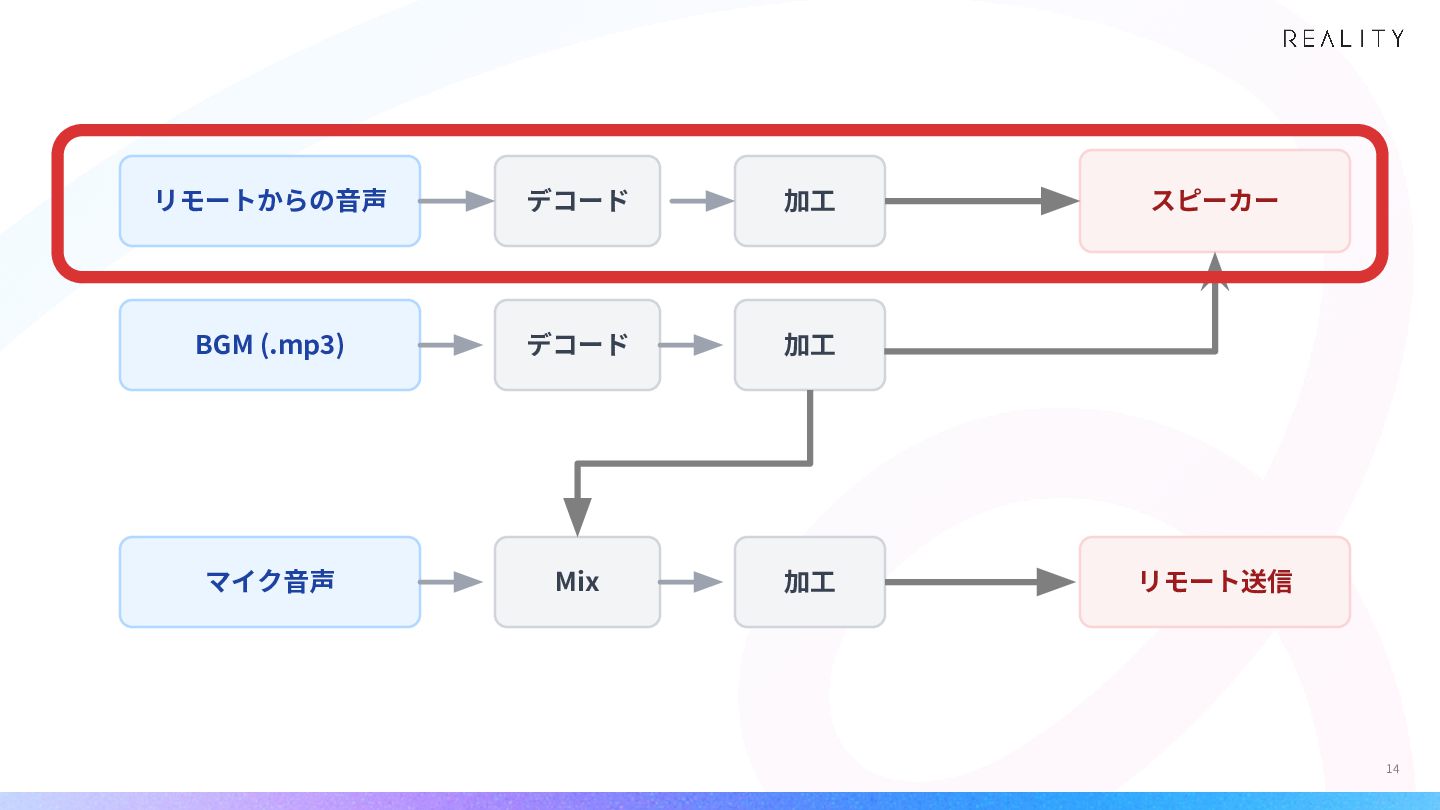

14. リモートからの⾳声 デコード 加⼯ BGM (.mp3) デコード 加⼯ マイク⾳声 Mix 加⼯ スピーカー リモート送信 14

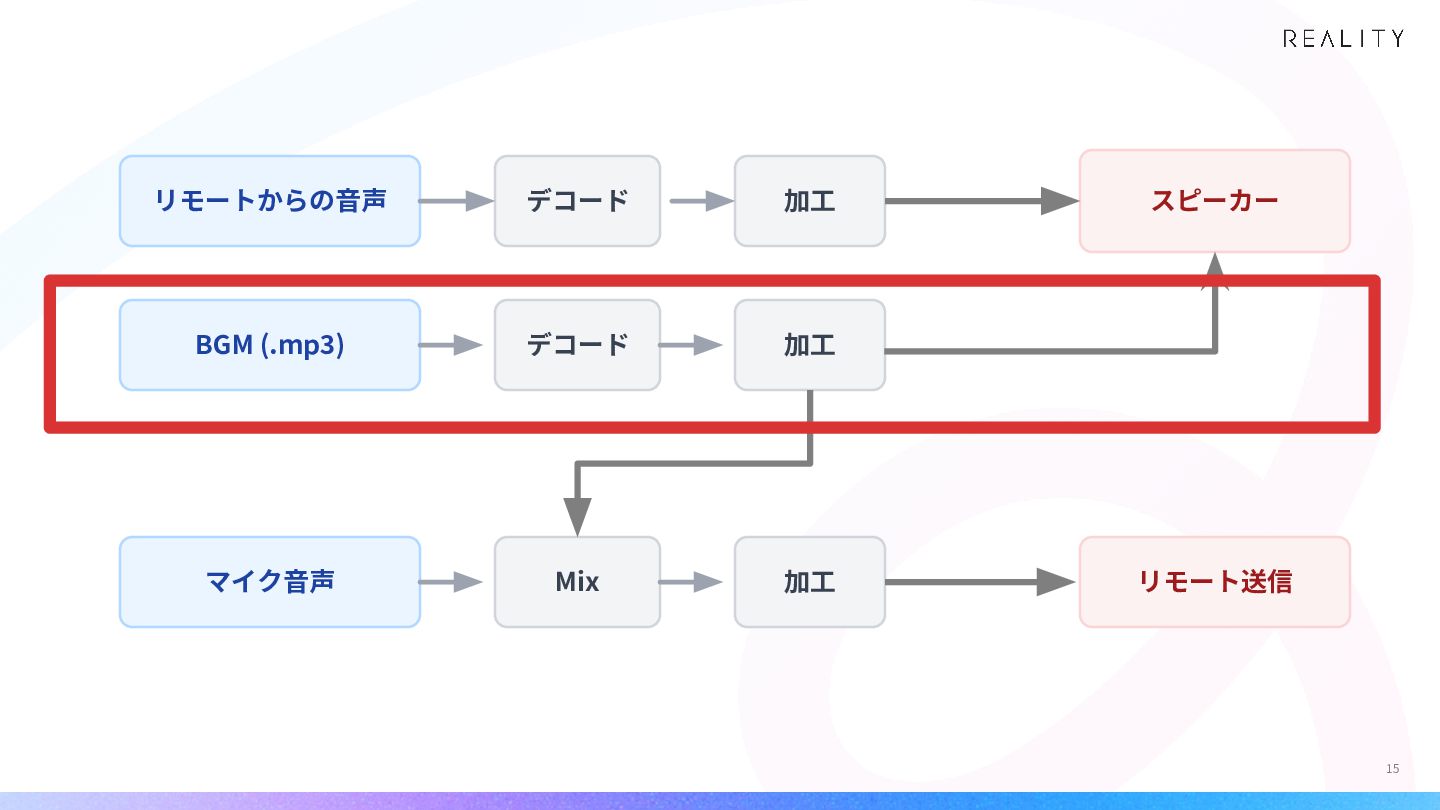

15. リモートからの⾳声 デコード 加⼯ BGM (.mp3) デコード 加⼯ マイク⾳声 Mix 加⼯ スピーカー リモート送信 15

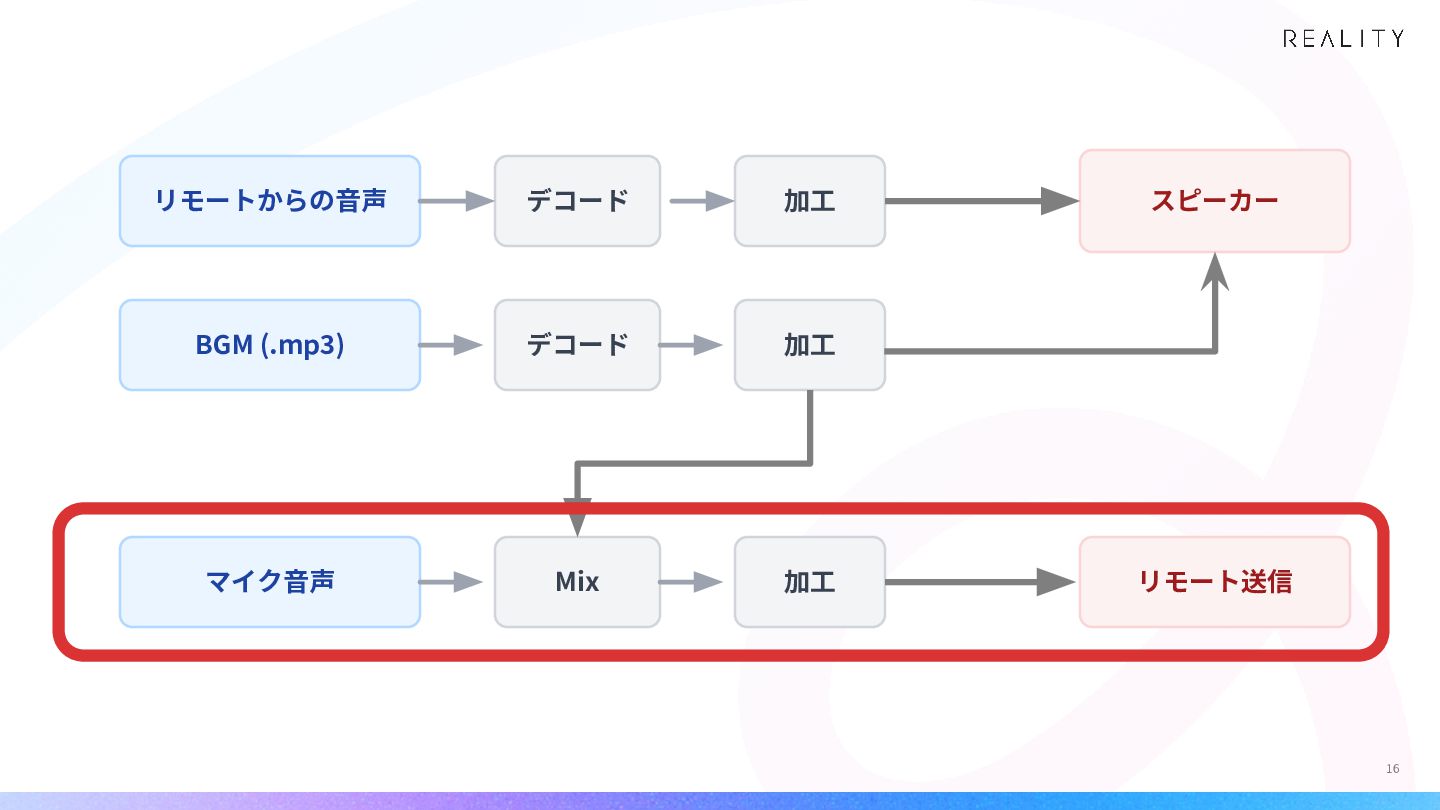

16. リモートからの⾳声 デコード 加⼯ BGM (.mp3) デコード 加⼯ マイク⾳声 Mix 加⼯ スピーカー リモート送信 16

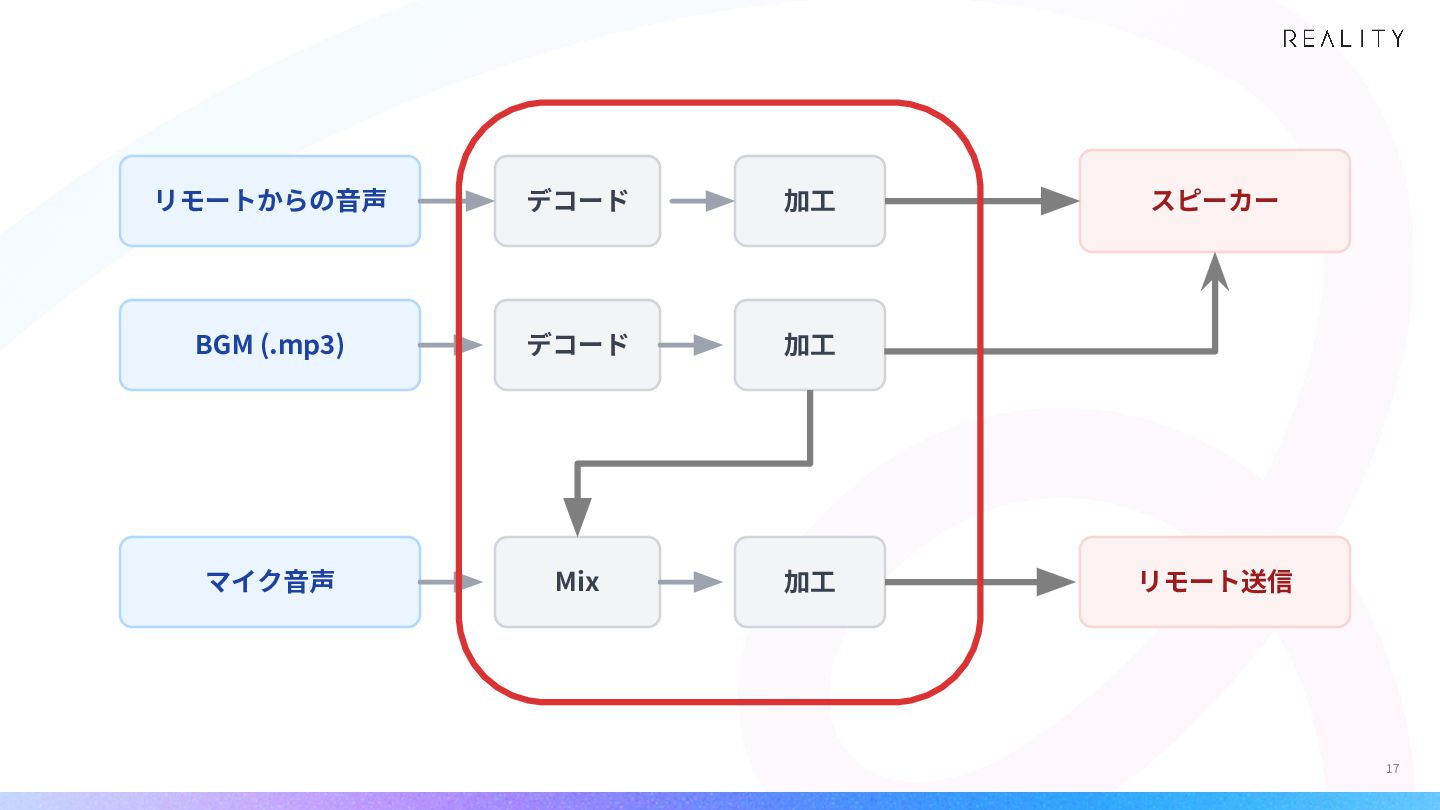

17. リモートからの⾳声 デコード 加⼯ BGM (.mp3) デコード 加⼯ マイク⾳声 Mix 加⼯ スピーカー リモート送信 17

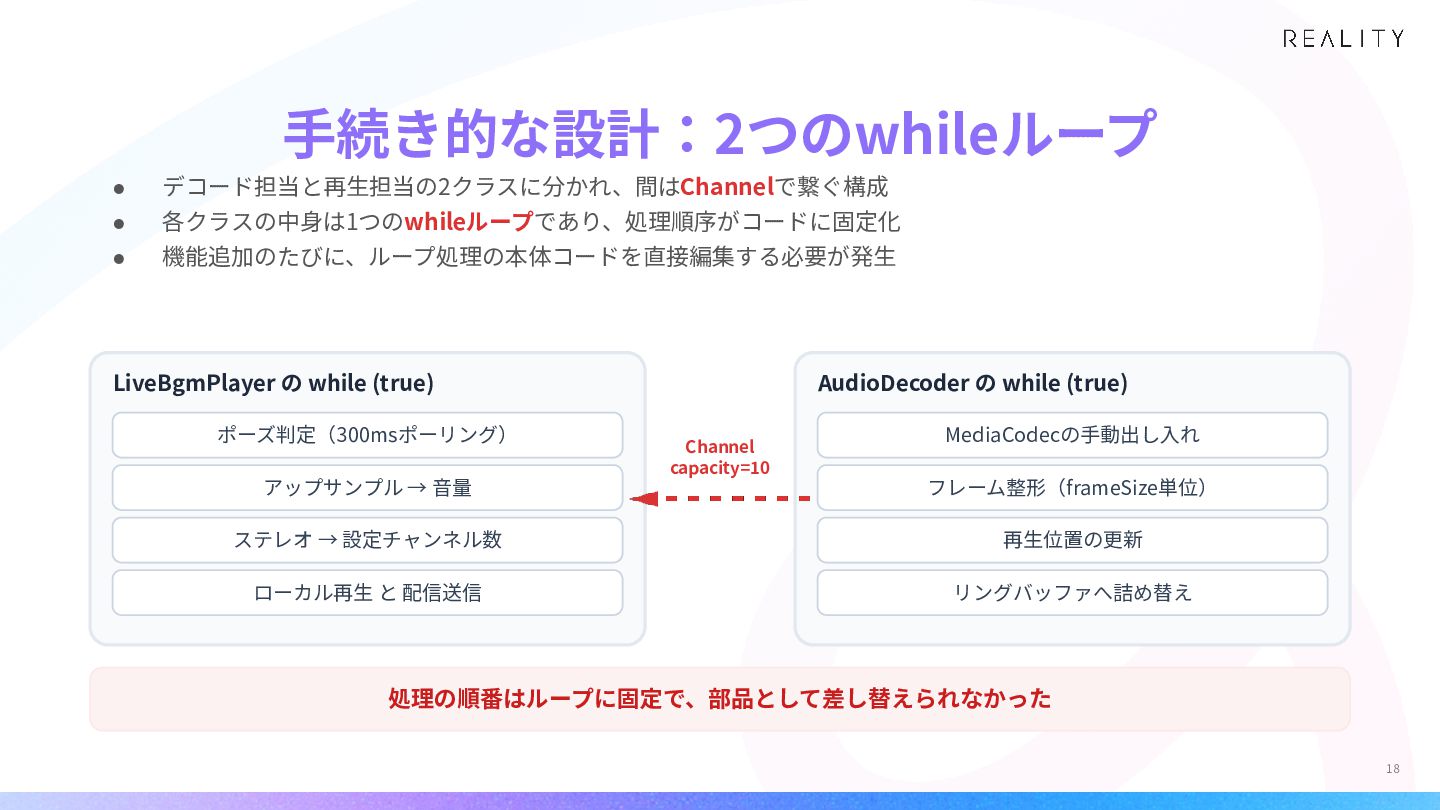

18. ⼿続き的な設計：2つのwhileループ • デコード担当と再⽣担当の2クラスに分かれ、間はChannelで繋ぐ構成 • 各クラスの中⾝は1つのwhileループであり、処理順序がコードに固定化 • 機能追加のたびに、ループ処理の本体コードを直接編集する必要が発⽣ LiveBgmPlayer の while (true) ポーズ判定（300msポーリング） AudioDecoder の while (true) Channel capacity=10 MediaCodecの⼿動出し⼊れ アップサンプル → ⾳量 フレーム整形（frameSize単位） ステレオ → 設定チャンネル数 再⽣位置の更新 ローカル再⽣ と 配信送信 リングバッファへ詰め替え 処理の順番はループに固定で、部品として差し替えられなかった 18

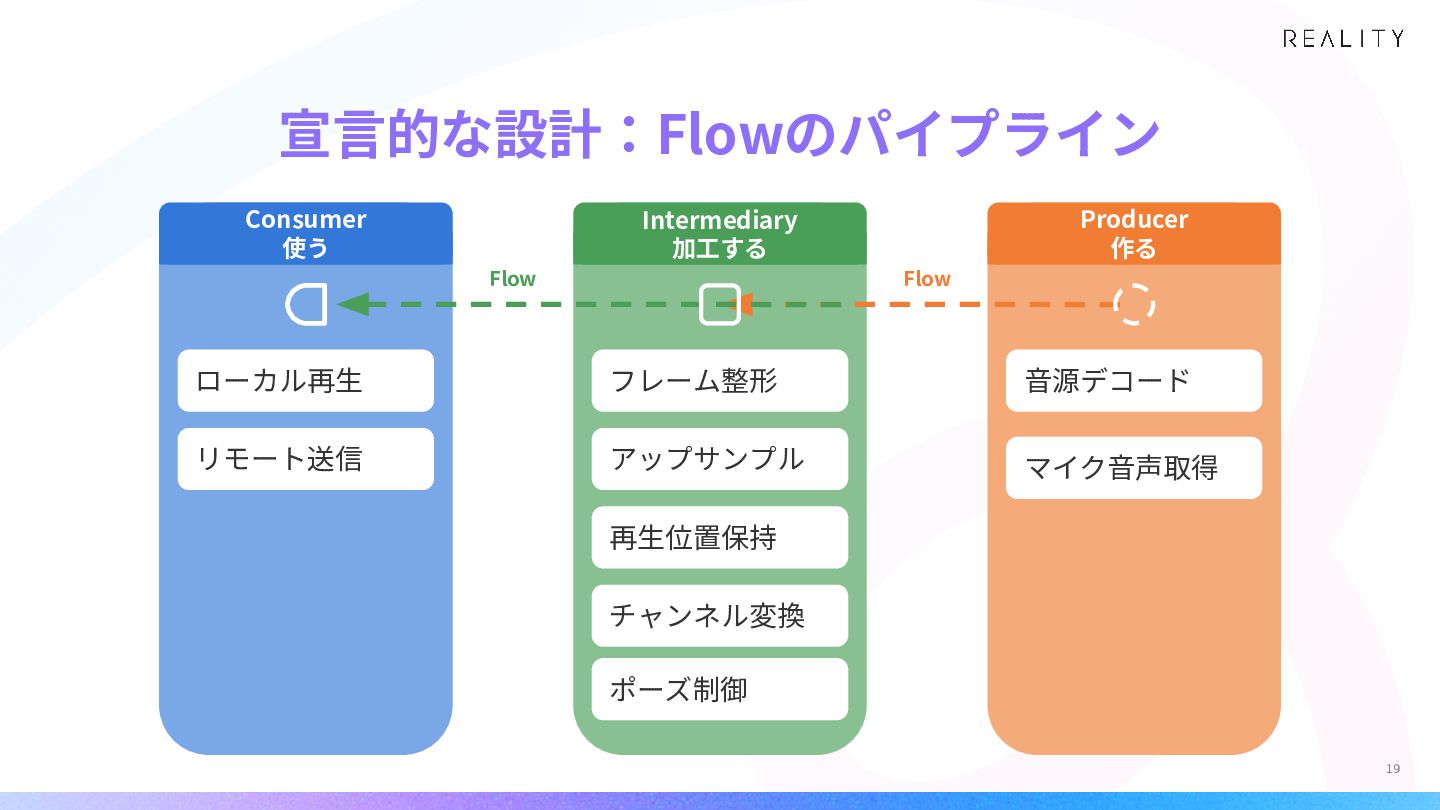

19. 宣⾔的な設計：Flowのパイプライン Consumer 使う Producer 作る Intermediary 加⼯する Flow Flow ローカル再⽣ フレーム整形 ⾳源デコード リモート送信 アップサンプル マイク⾳声取得 再⽣位置保持 チャンネル変換 ポーズ制御 19

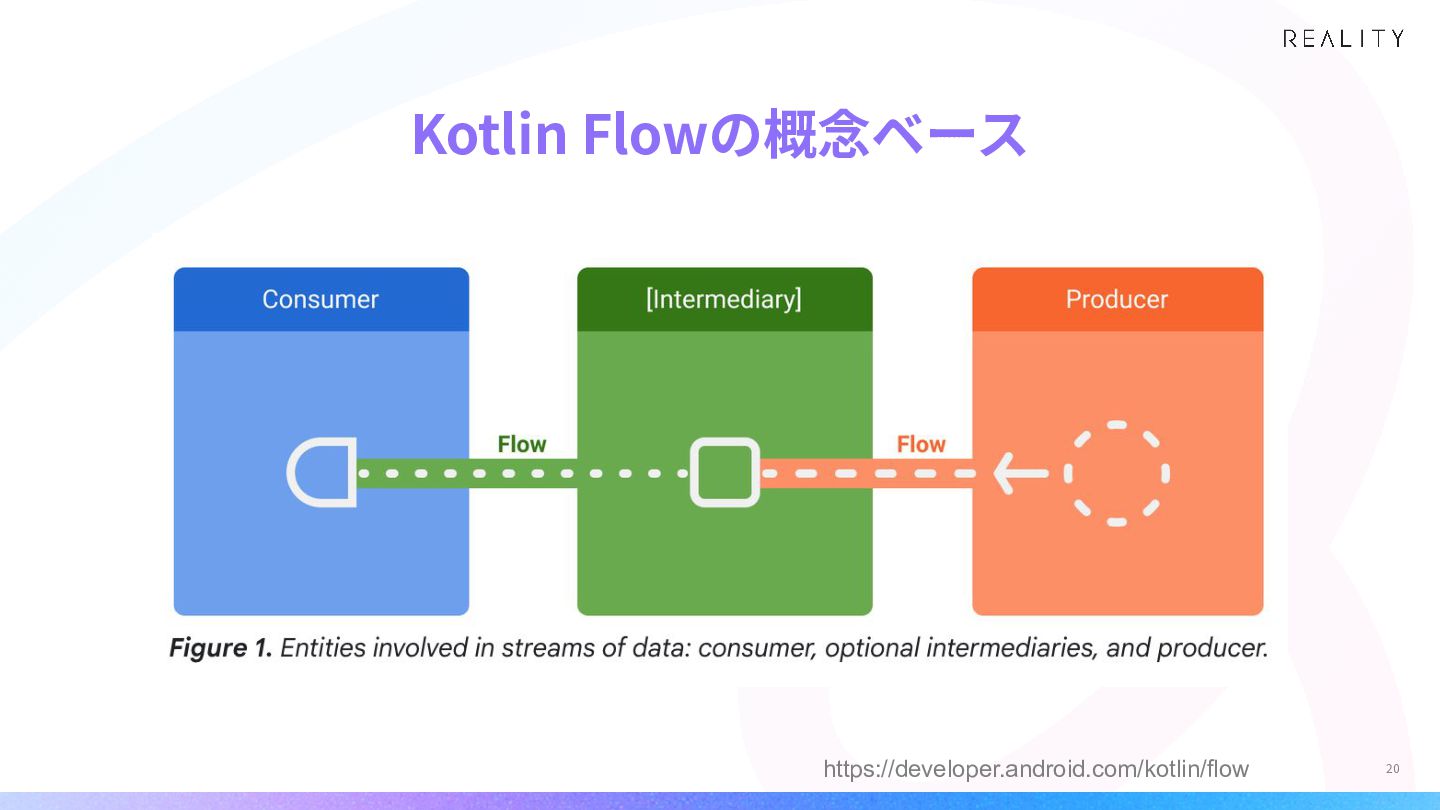

20. Kotlin Flowの概念ベース https://developer.android.com/kotlin/flow 20

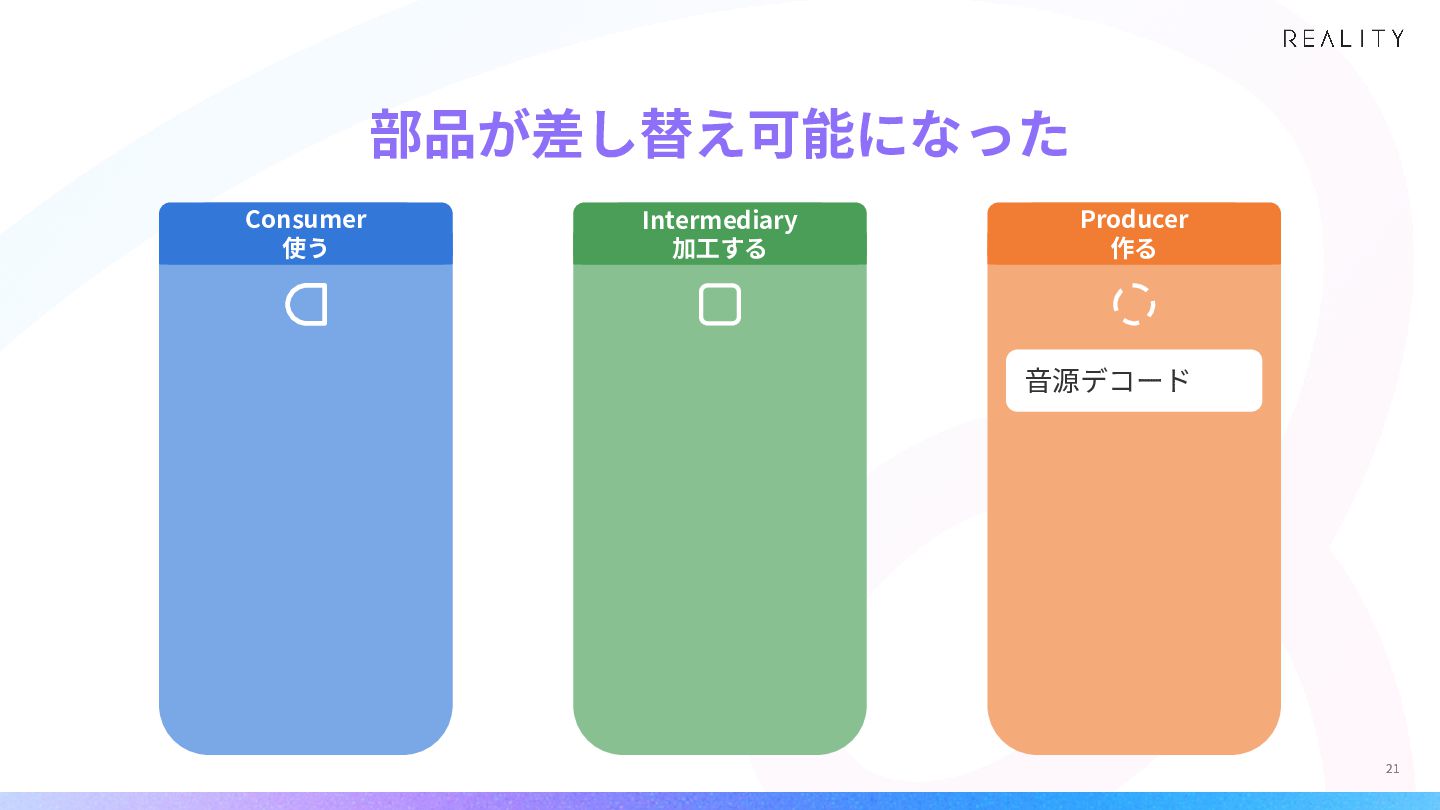

21. 部品が差し替え可能になった Consumer 使う Intermediary 加⼯する Producer 作る ⾳源デコード 21

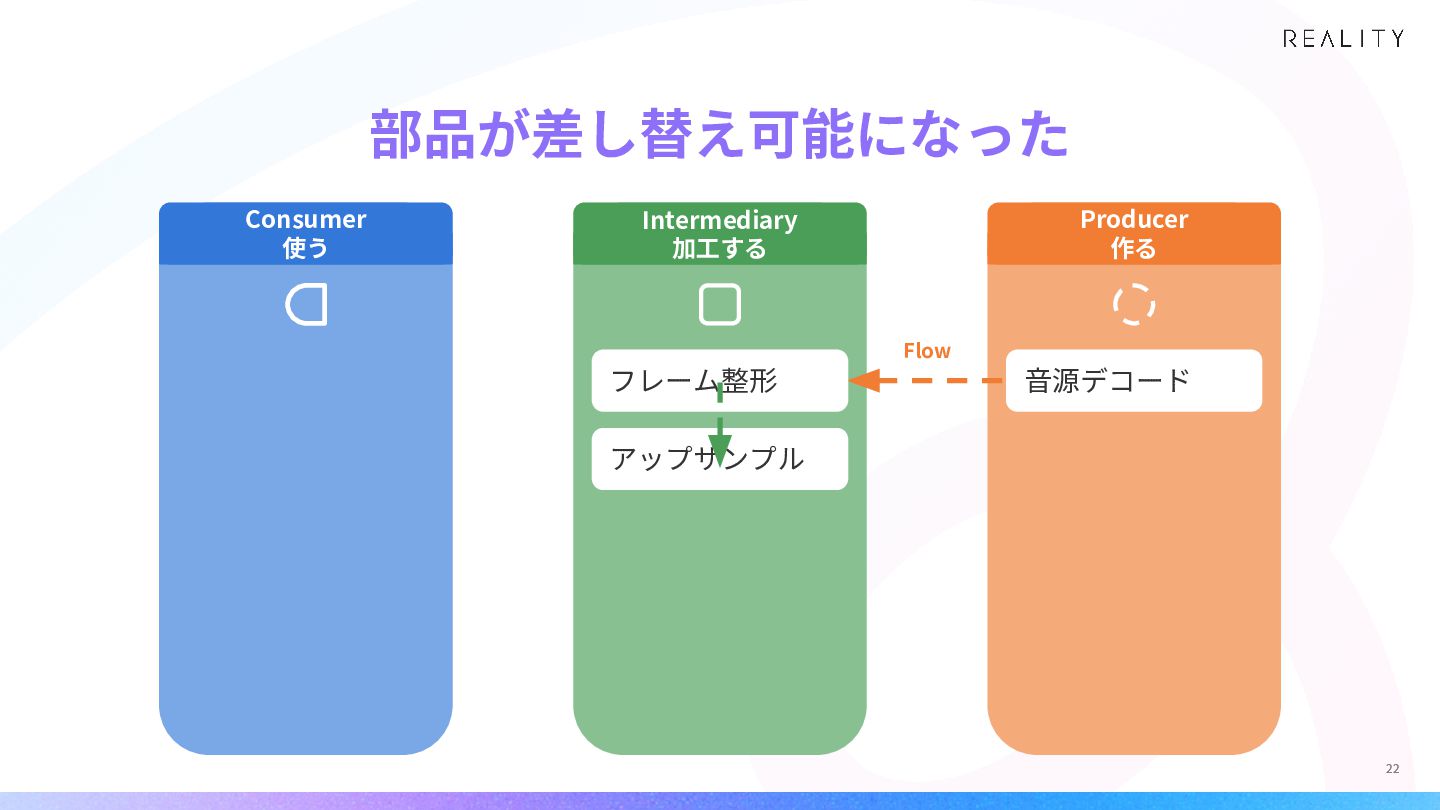

22. 部品が差し替え可能になった Consumer 使う Producer 作る Intermediary 加⼯する Flow フレーム整形 ⾳源デコード アップサンプル 22

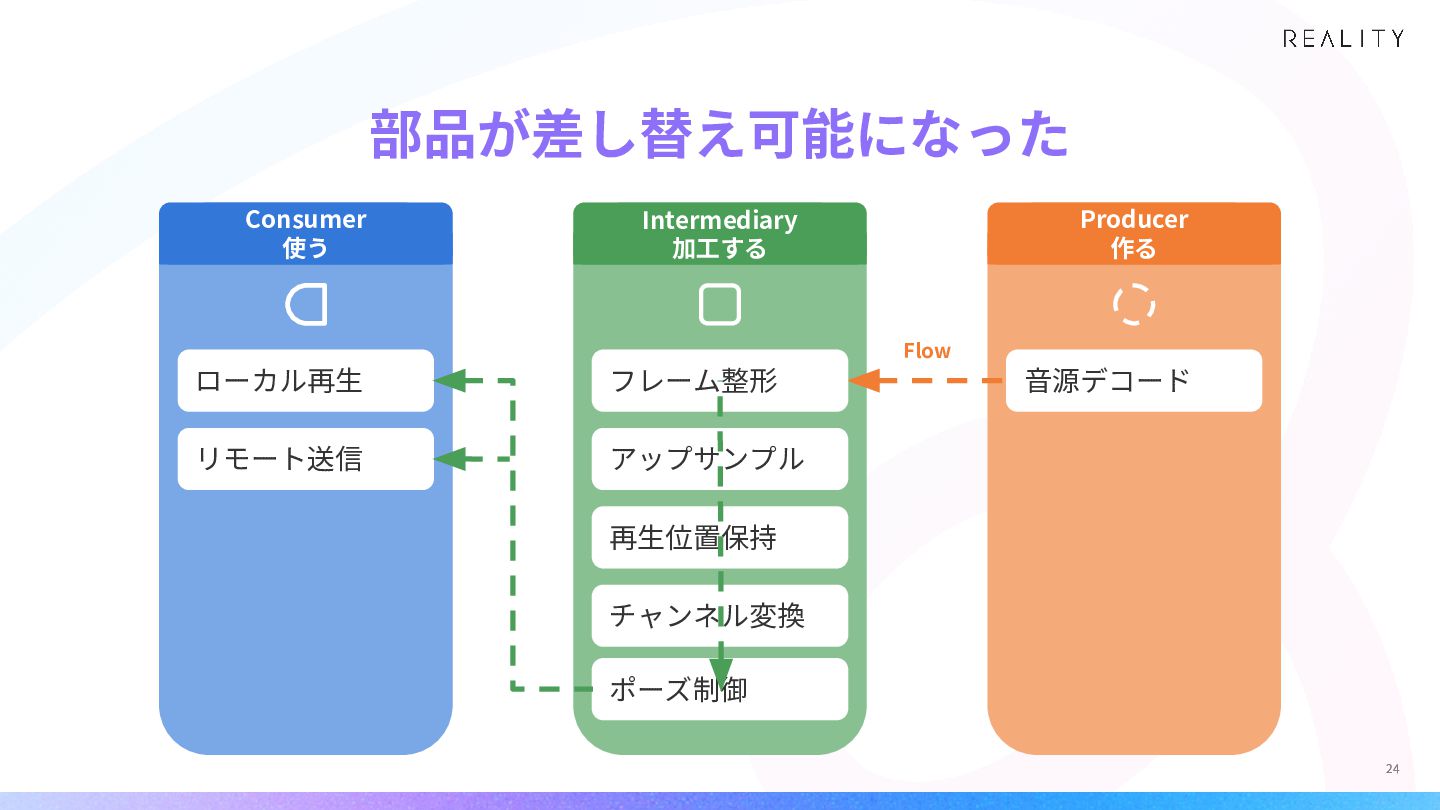

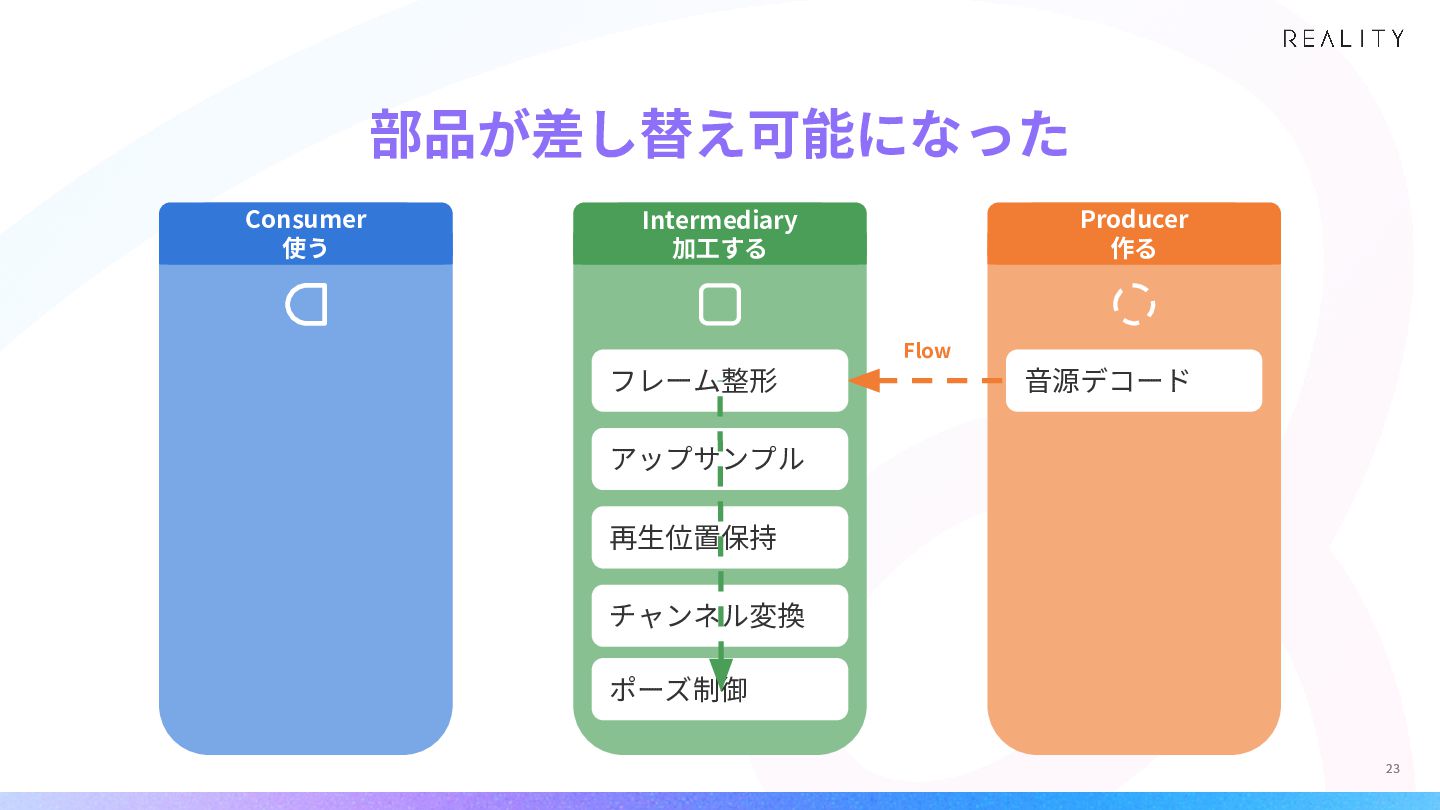

23. 部品が差し替え可能になった Consumer 使う Producer 作る Intermediary 加⼯する Flow フレーム整形 ⾳源デコード アップサンプル 再⽣位置保持 チャンネル変換 ポーズ制御 23
24. 部品が差し替え可能になった Consumer 使う Producer 作る Intermediary 加⼯する Flow ローカル再⽣ フレーム整形 リモート送信 アップサンプル ⾳源デコード 再⽣位置保持 チャンネル変換 ポーズ制御 24

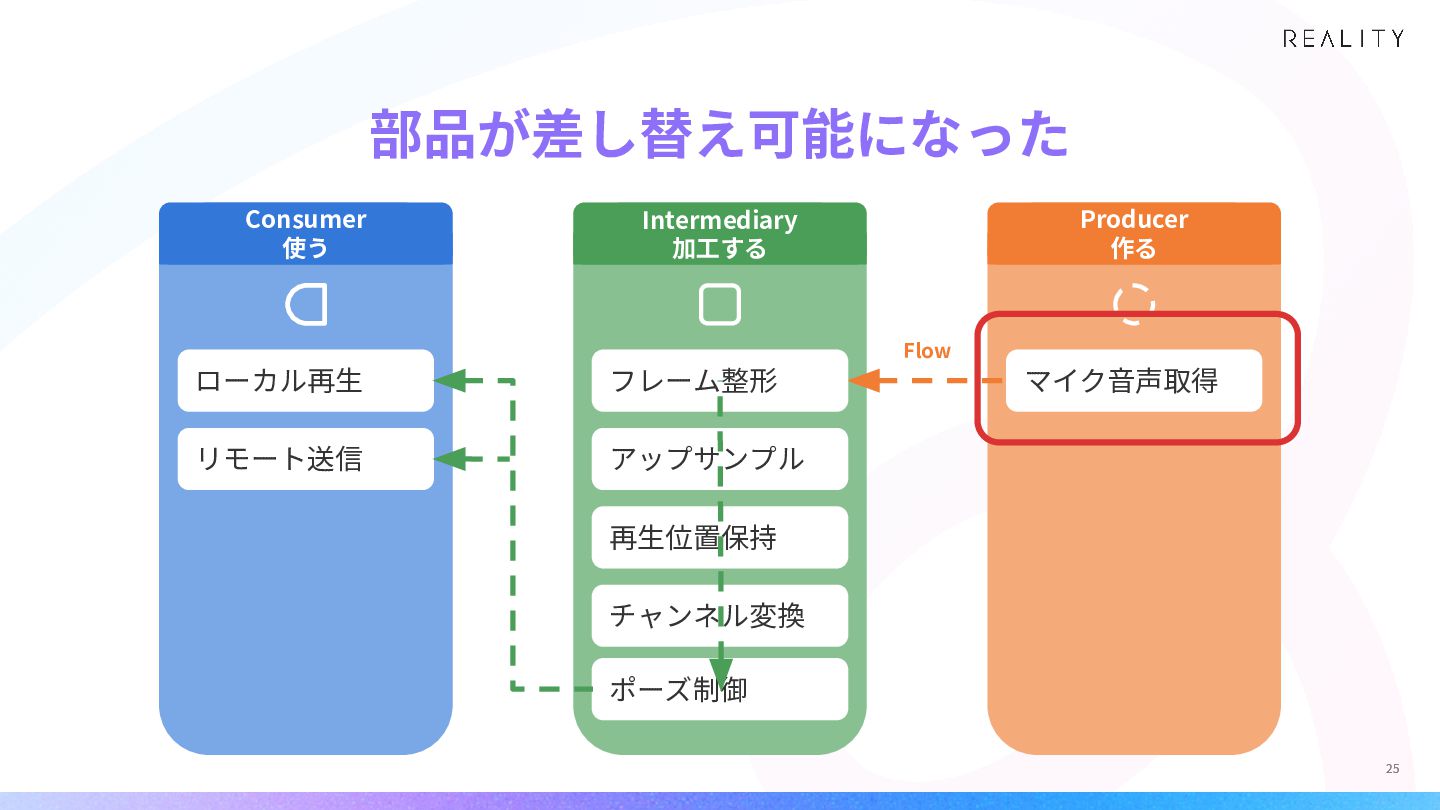

25. 部品が差し替え可能になった Consumer 使う Producer 作る Intermediary 加⼯する Flow ローカル再⽣ フレーム整形 リモート送信 アップサンプル マイク⾳声取得 再⽣位置保持 チャンネル変換 ポーズ制御 25
26. 部品が差し替え可能になった Consumer 使う Producer 作る Intermediary 加⼯する Flow ローカル再⽣ フレーム整形 リモート送信 アップサンプル マイク⾳声取得 チャンネル変換 再⽣位置保持 ポーズ制御 26

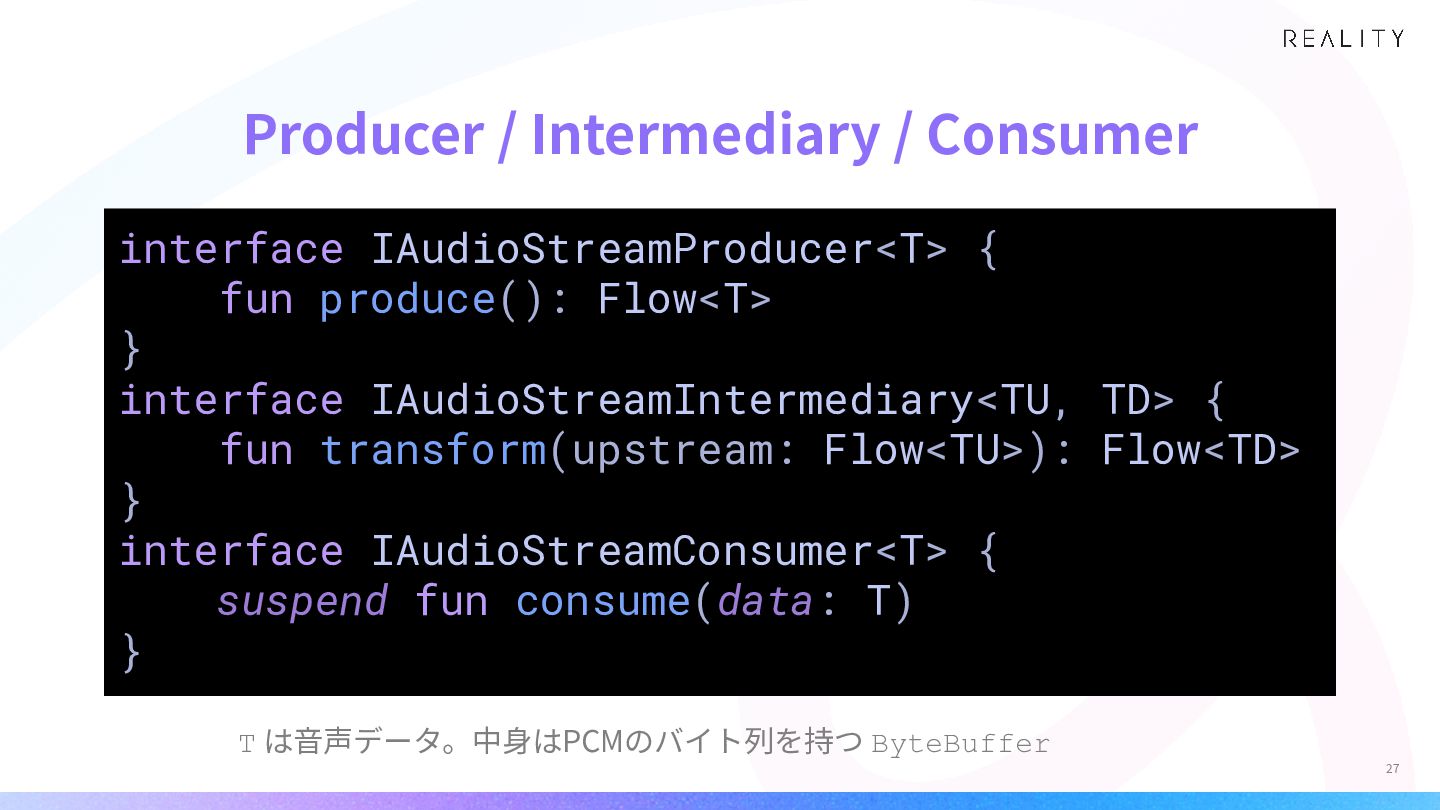

27. Producer / Intermediary / Consumer interface IAudioStreamProducer<T> { fun produce(): Flow<T> } interface IAudioStreamIntermediary<TU, TD> { fun transform(upstream: Flow<TU>): Flow<TD> } interface IAudioStreamConsumer<T> { suspend fun consume(data: T) } T は⾳声データ。中⾝はPCMのバイト列を持つ ByteBuffer 27

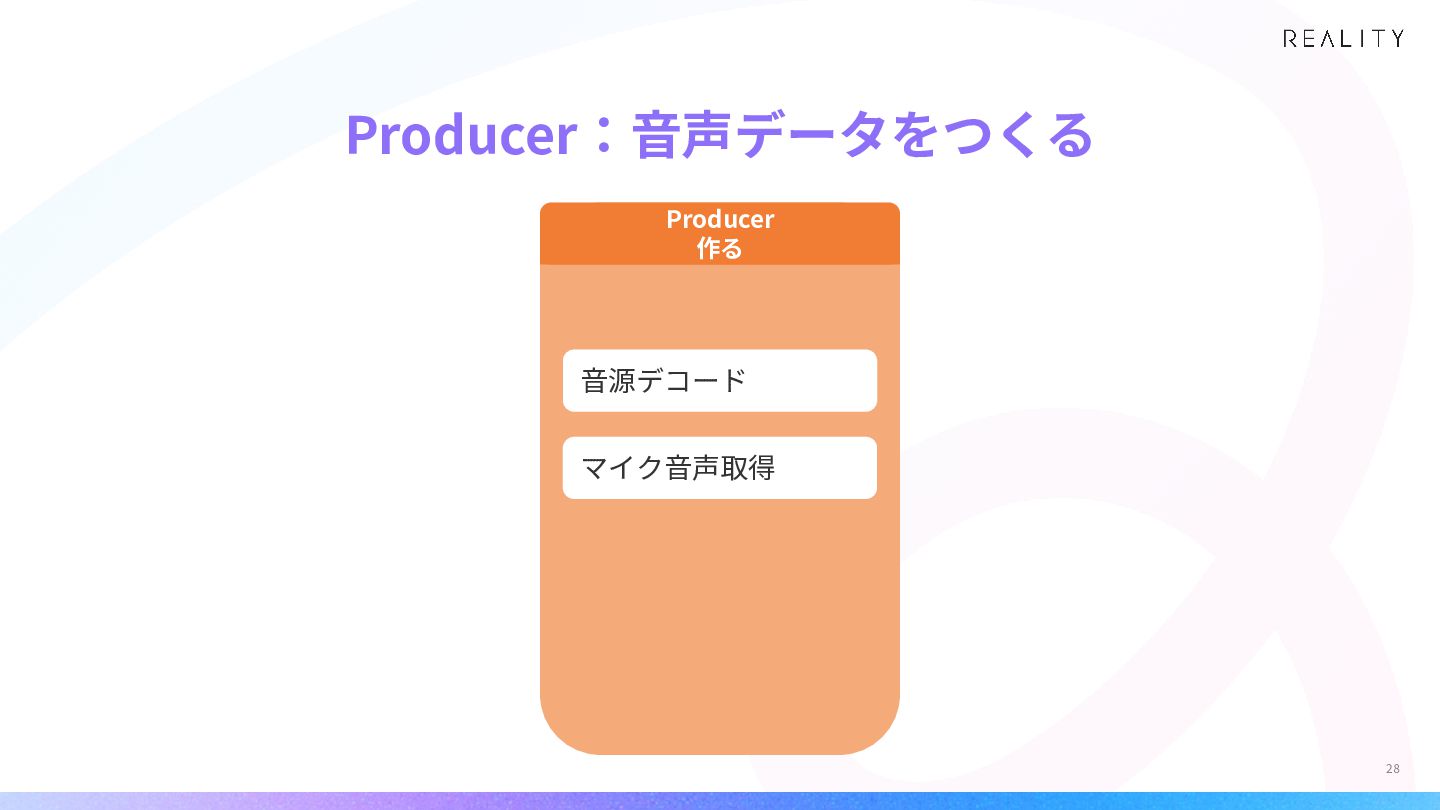

28. Producer：⾳声データをつくる Producer 作る ⾳源デコード マイク⾳声取得 28

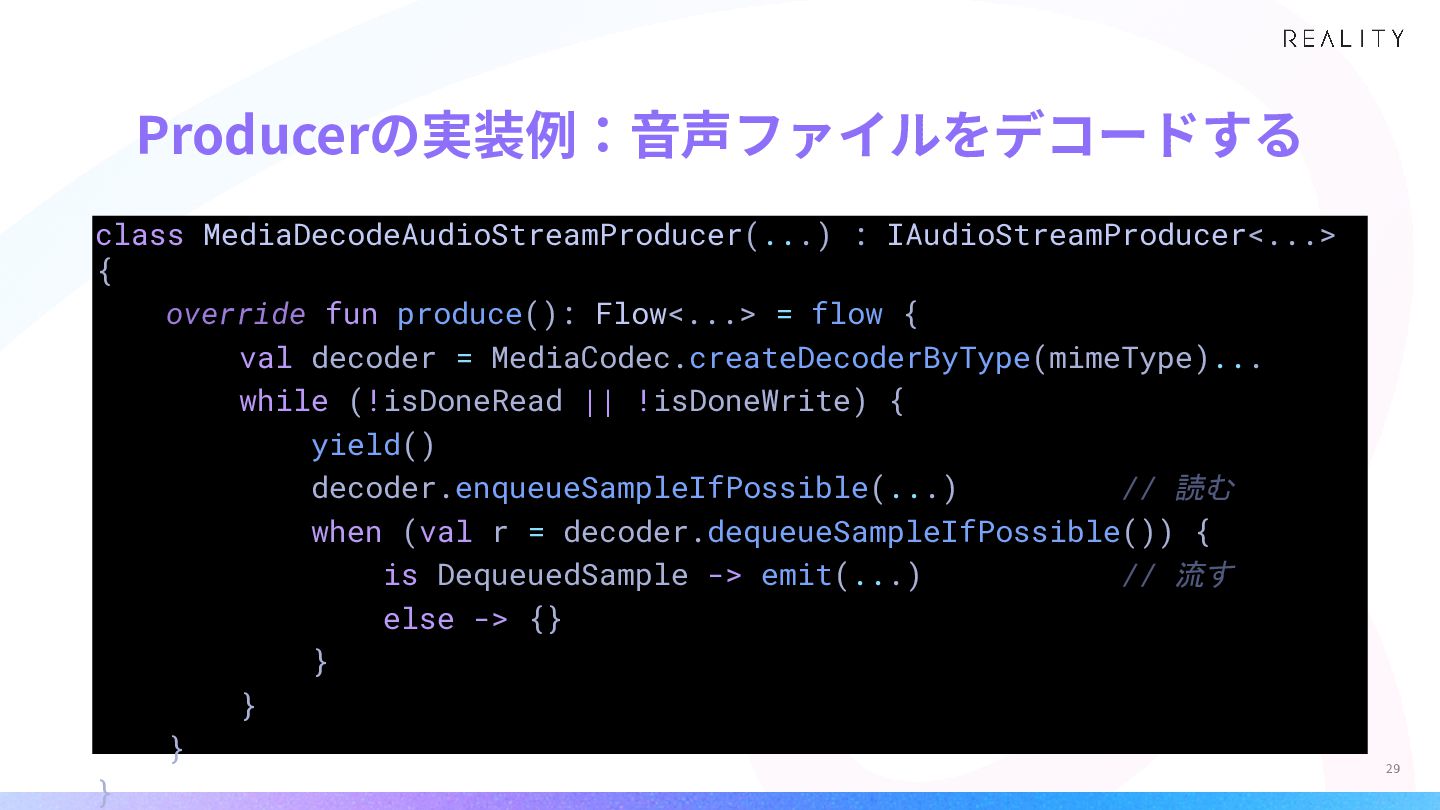

29. Producerの実装例：⾳声ファイルをデコードする class MediaDecodeAudioStreamProducer(...) : IAudioStreamProducer<...> { override fun produce(): Flow<...> = flow { val decoder = MediaCodec.createDecoderByType(mimeType)... while (!isDoneRead || !isDoneWrite) { yield() decoder.enqueueSampleIfPossible(...) // 読む when (val r = decoder.dequeueSampleIfPossible()) { is DequeuedSample -> emit(...) // 流す else -> {} } } } } 29

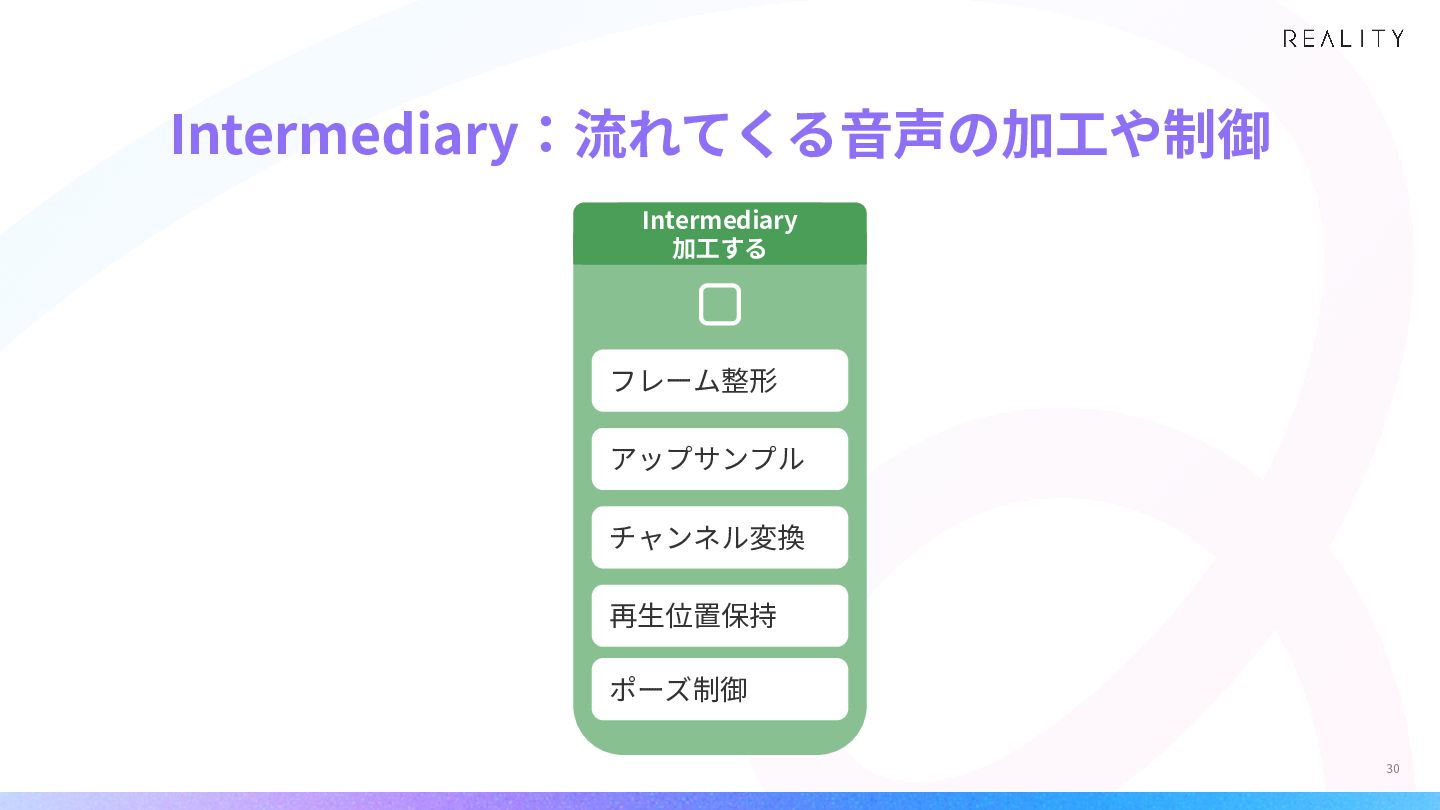

30. Intermediary：流れてくる⾳声の加⼯や制御 Intermediary 加⼯する フレーム整形 アップサンプル チャンネル変換 再⽣位置保持 ポーズ制御 30

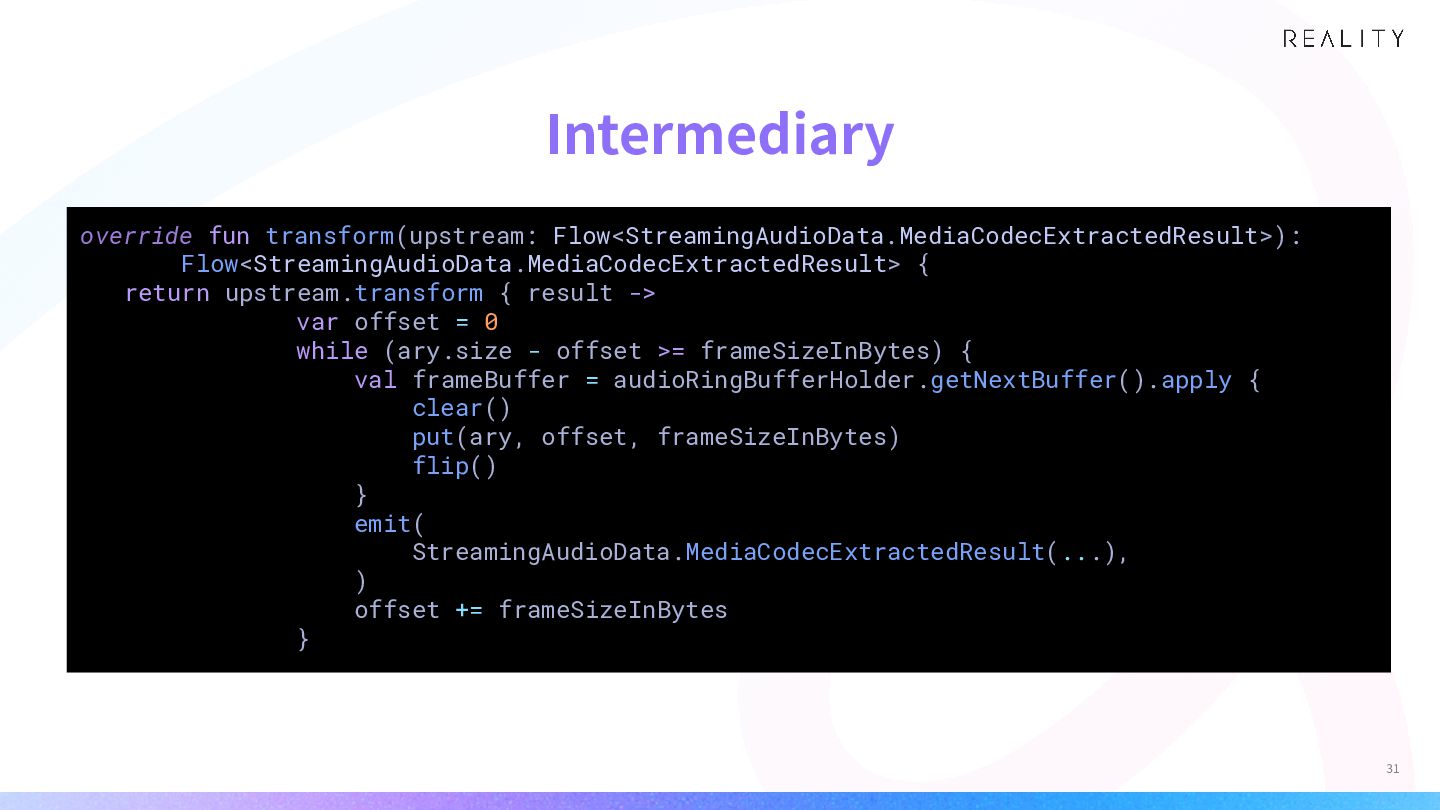

31. Intermediary override fun transform(upstream: Flow<StreamingAudioData.MediaCodecExtractedResult>): Flow<StreamingAudioData.MediaCodecExtractedResult> { return upstream.transform { result -> var offset = 0 while (ary.size - offset >= frameSizeInBytes) { val frameBuffer = audioRingBufferHolder.getNextBuffer().apply { clear() put(ary, offset, frameSizeInBytes) flip() } emit( StreamingAudioData.MediaCodecExtractedResult(...), ) offset += frameSizeInBytes } 31

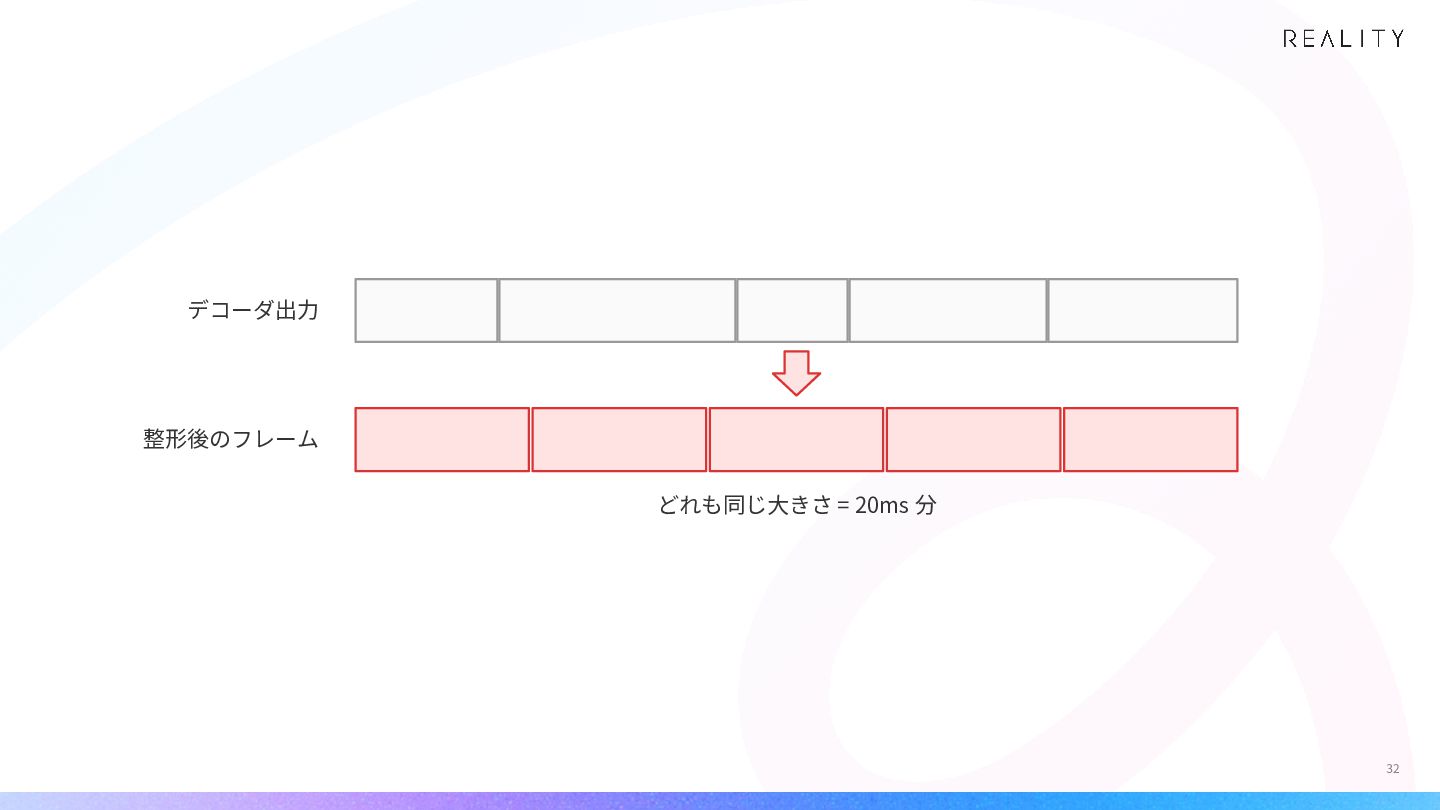

32. デコーダ出⼒ 整形後のフレーム どれも同じ⼤きさ = 20ms 分 32

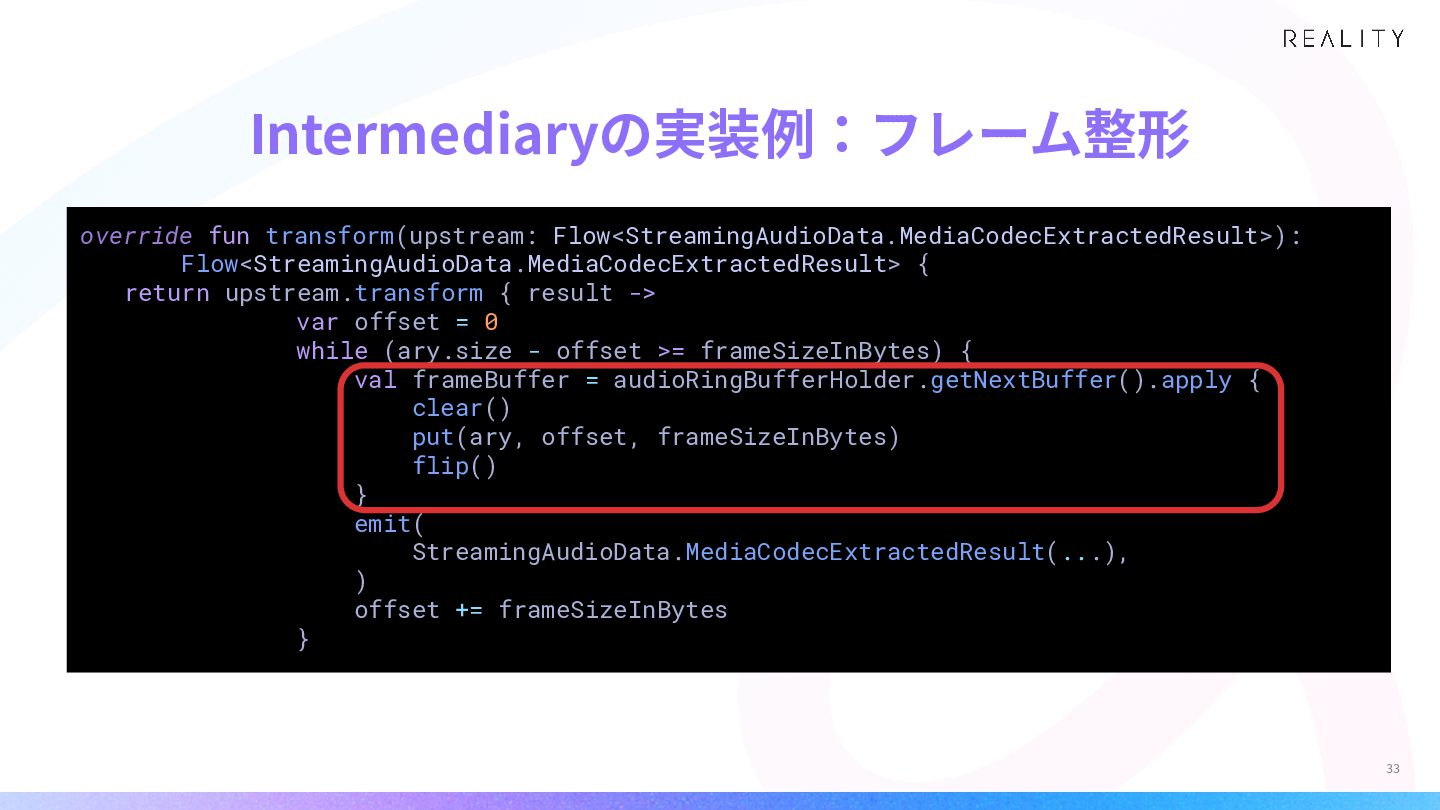

33. Intermediaryの実装例：フレーム整形 override fun transform(upstream: Flow<StreamingAudioData.MediaCodecExtractedResult>): Flow<StreamingAudioData.MediaCodecExtractedResult> { return upstream.transform { result -> var offset = 0 while (ary.size - offset >= frameSizeInBytes) { val frameBuffer = audioRingBufferHolder.getNextBuffer().apply { clear() put(ary, offset, frameSizeInBytes) flip() } emit( StreamingAudioData.MediaCodecExtractedResult(...), ) offset += frameSizeInBytes } 33

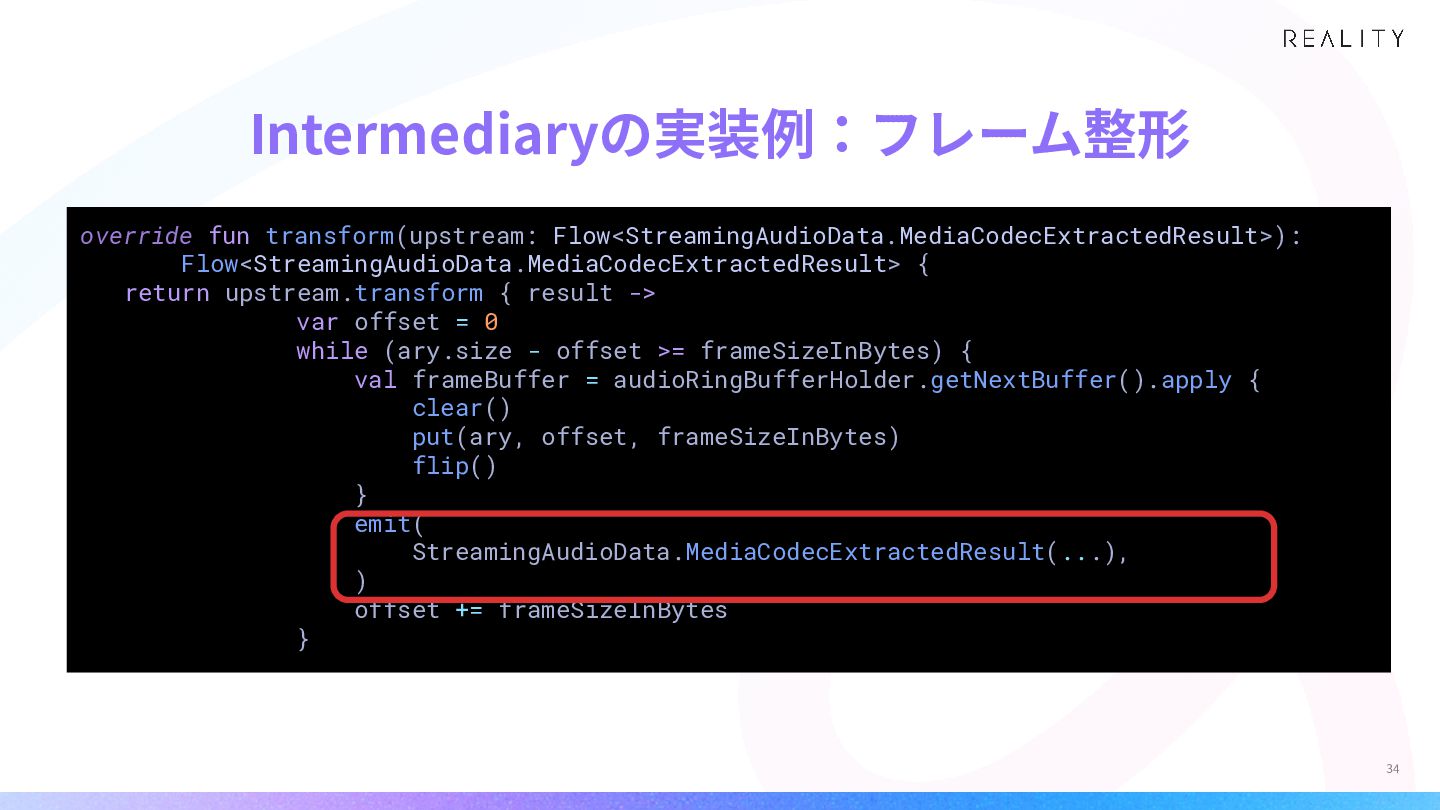

34. Intermediaryの実装例：フレーム整形 override fun transform(upstream: Flow<StreamingAudioData.MediaCodecExtractedResult>): Flow<StreamingAudioData.MediaCodecExtractedResult> { return upstream.transform { result -> var offset = 0 while (ary.size - offset >= frameSizeInBytes) { val frameBuffer = audioRingBufferHolder.getNextBuffer().apply { clear() put(ary, offset, frameSizeInBytes) flip() } emit( StreamingAudioData.MediaCodecExtractedResult(...), ) offset += frameSizeInBytes } 34

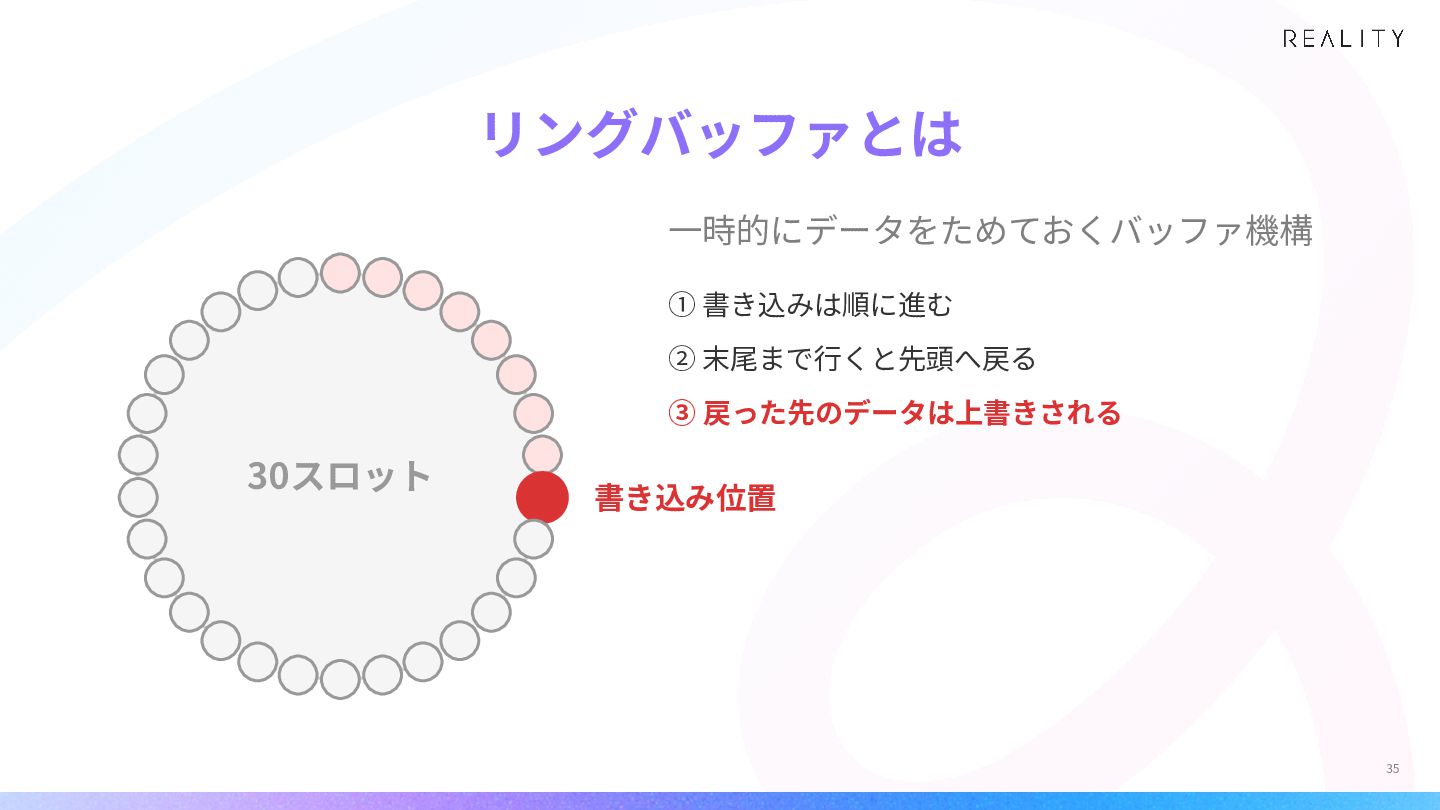

35. リングバッファとは ⼀時的にデータをためておくバッファ機構 ① 書き込みは順に進む ② 末尾まで⾏くと先頭へ戻る ③ 戻った先のデータは上書きされる 30スロット 書き込み位置 35

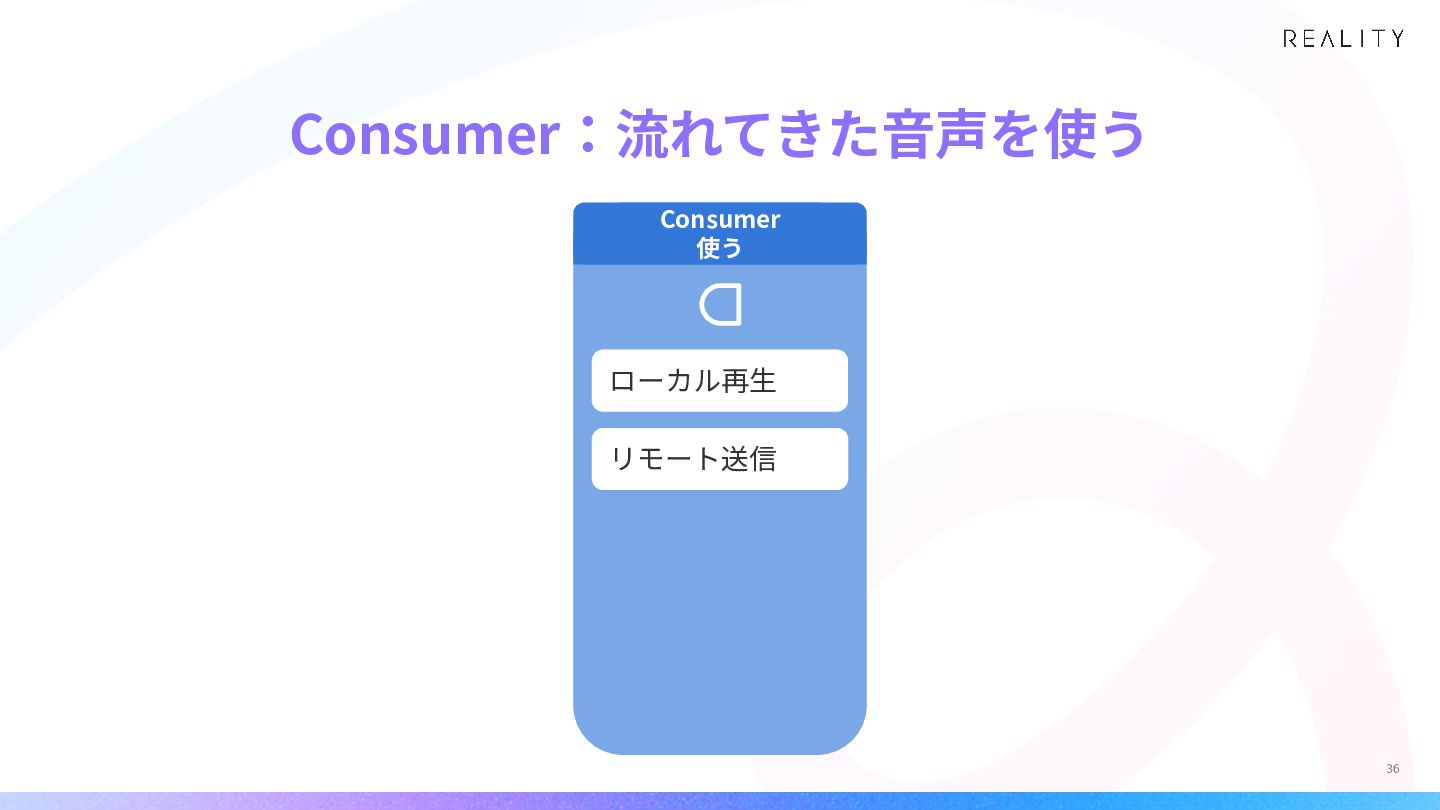

36. Consumer：流れてきた⾳声を使う Consumer 使う ローカル再⽣ リモート送信 36

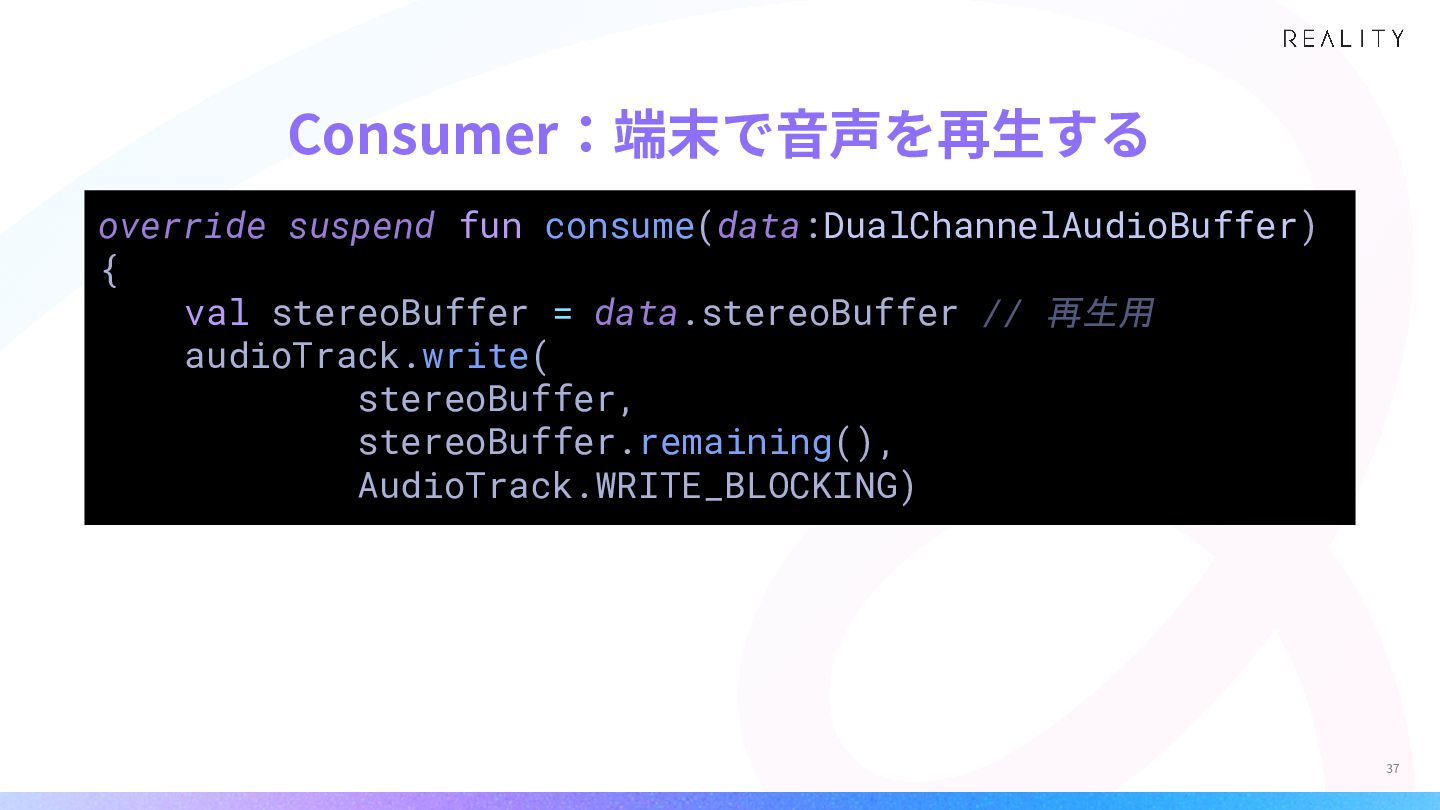

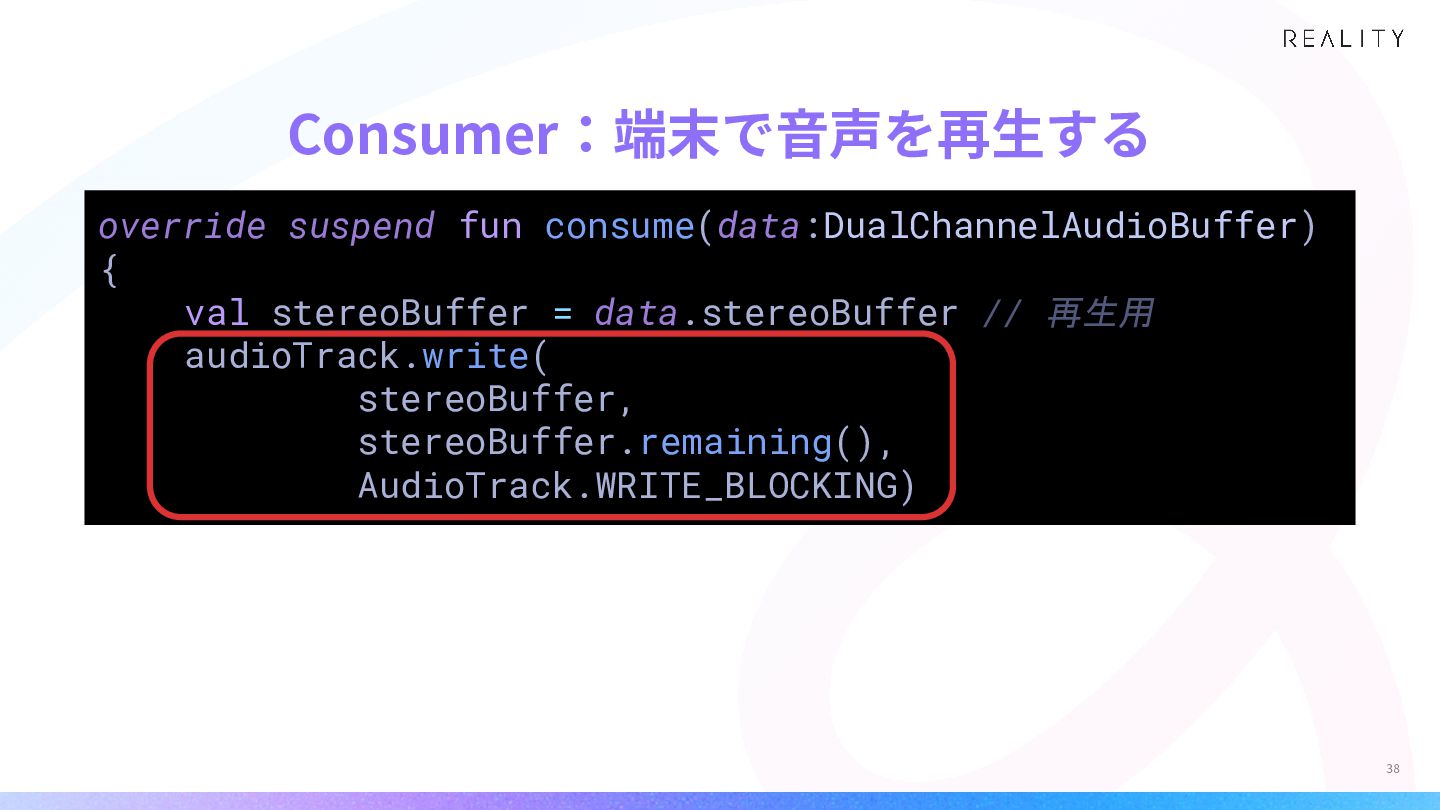

37. Consumer：端末で⾳声を再⽣する override suspend fun consume(data:DualChannelAudioBuffer) { val stereoBuffer = data.stereoBuffer // 再生用 audioTrack.write( stereoBuffer, stereoBuffer.remaining(), AudioTrack.WRITE_BLOCKING) 37
38. Consumer：端末で⾳声を再⽣する override suspend fun consume(data:DualChannelAudioBuffer) { val stereoBuffer = data.stereoBuffer // 再生用 audioTrack.write( stereoBuffer, stereoBuffer.remaining(), AudioTrack.WRITE_BLOCKING) 38
39. パイプラインの組み⽴て val sharedFlow = producer.produce() .intermediateWith(FrameSizeChunkAudioStreamIntermediary(30, frameSize)) .intermediateWith(UpSampleIntermediary(...)) .intermediateWith(playbackPositionTrackingIntermediary) .intermediateWith(stereoToConfiguredChannelIntermediary) .shareIn(this) // ← 1本の上流を共有する launch { sharedFlow.consumeWith(liveStreamingSendConsumer) } // 配信へ launch { sharedFlow.consumeWith(audioTrackWriteConsumer) } // 再生へ • • intermediateWith / consumeWith は数珠つなぎの形で記述できるようにするための自作の 拡張関数。 それぞれは単純な transformとconsumeのラッパー 39

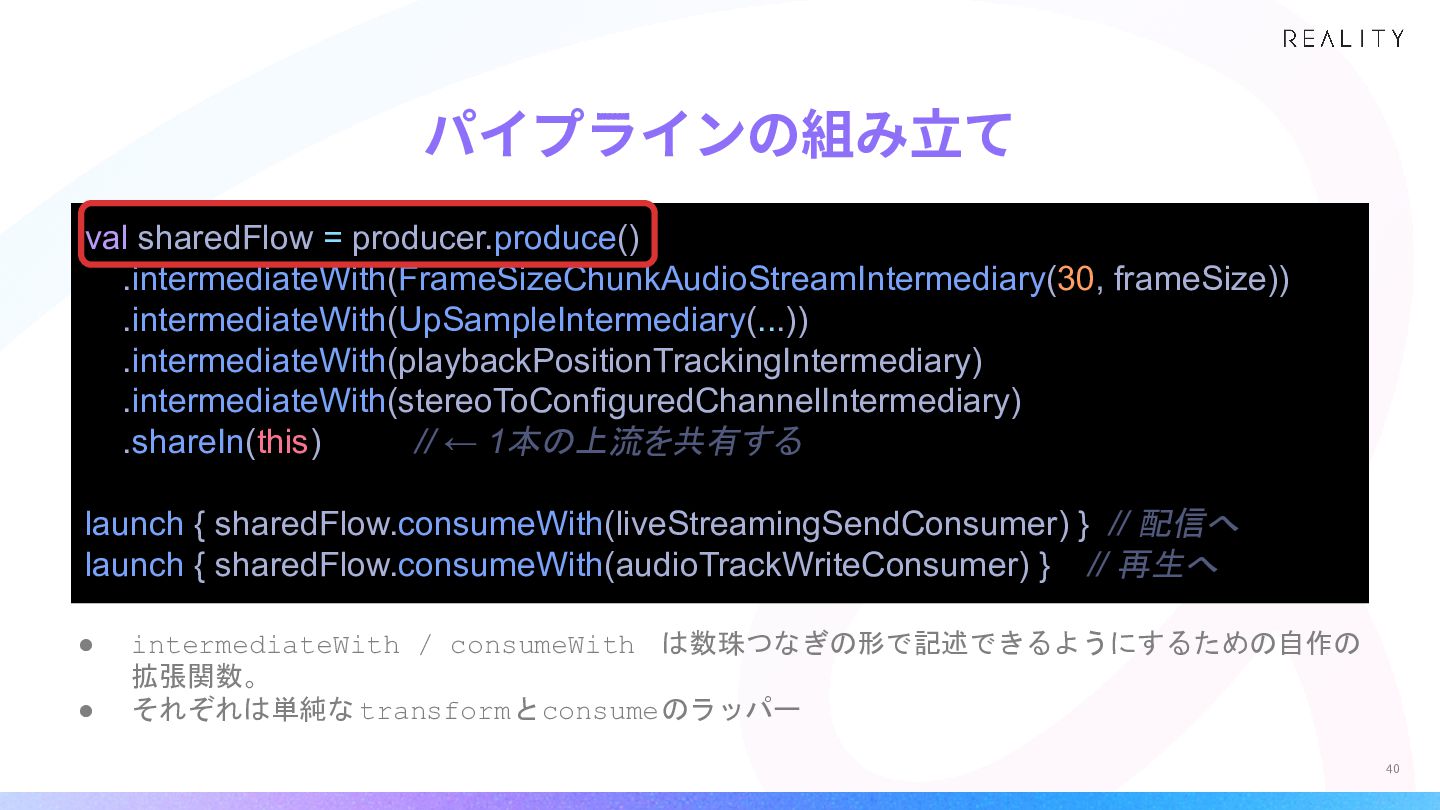

40. パイプラインの組み⽴て val sharedFlow = producer.produce() .intermediateWith(FrameSizeChunkAudioStreamIntermediary(30, frameSize)) .intermediateWith(UpSampleIntermediary(...)) .intermediateWith(playbackPositionTrackingIntermediary) .intermediateWith(stereoToConfiguredChannelIntermediary) .shareIn(this) // ← 1本の上流を共有する launch { sharedFlow.consumeWith(liveStreamingSendConsumer) } // 配信へ launch { sharedFlow.consumeWith(audioTrackWriteConsumer) } // 再生へ • • intermediateWith / consumeWith は数珠つなぎの形で記述できるようにするための自作の 拡張関数。 それぞれは単純な transformとconsumeのラッパー 40

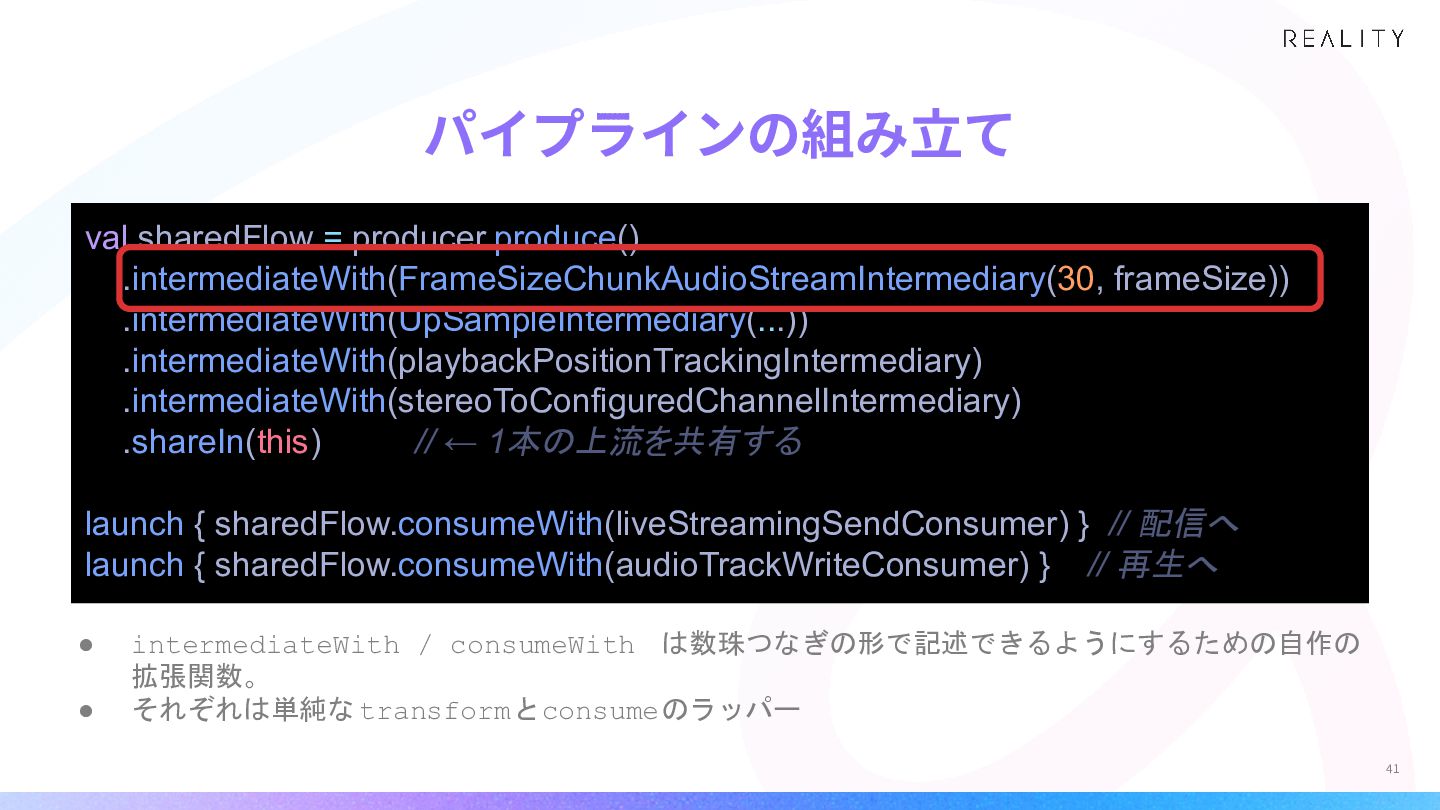

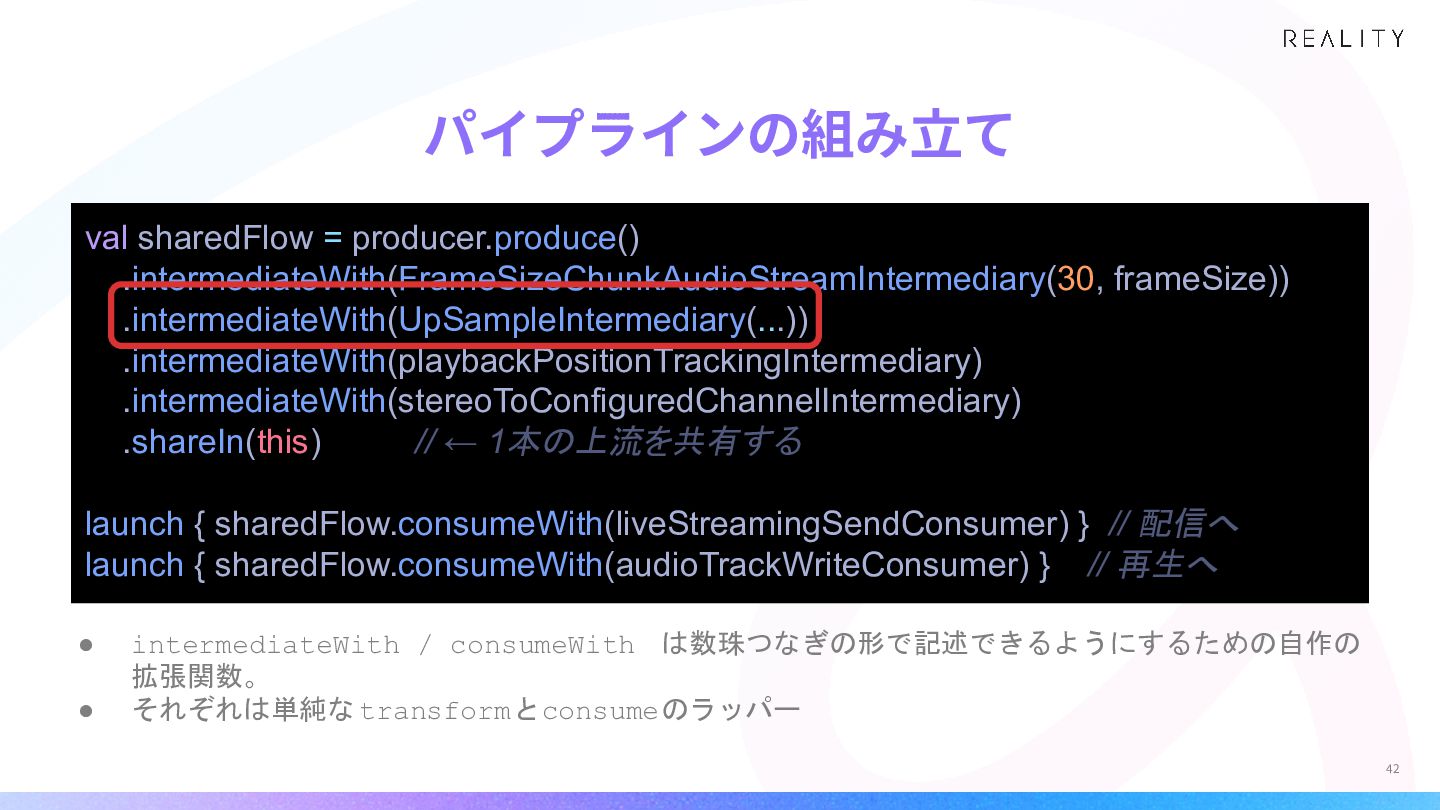

41. パイプラインの組み⽴て val sharedFlow = producer.produce() .intermediateWith(FrameSizeChunkAudioStreamIntermediary(30, frameSize)) .intermediateWith(UpSampleIntermediary(...)) .intermediateWith(playbackPositionTrackingIntermediary) .intermediateWith(stereoToConfiguredChannelIntermediary) .shareIn(this) // ← 1本の上流を共有する launch { sharedFlow.consumeWith(liveStreamingSendConsumer) } // 配信へ launch { sharedFlow.consumeWith(audioTrackWriteConsumer) } // 再生へ • • intermediateWith / consumeWith は数珠つなぎの形で記述できるようにするための自作の 拡張関数。 それぞれは単純な transformとconsumeのラッパー 41

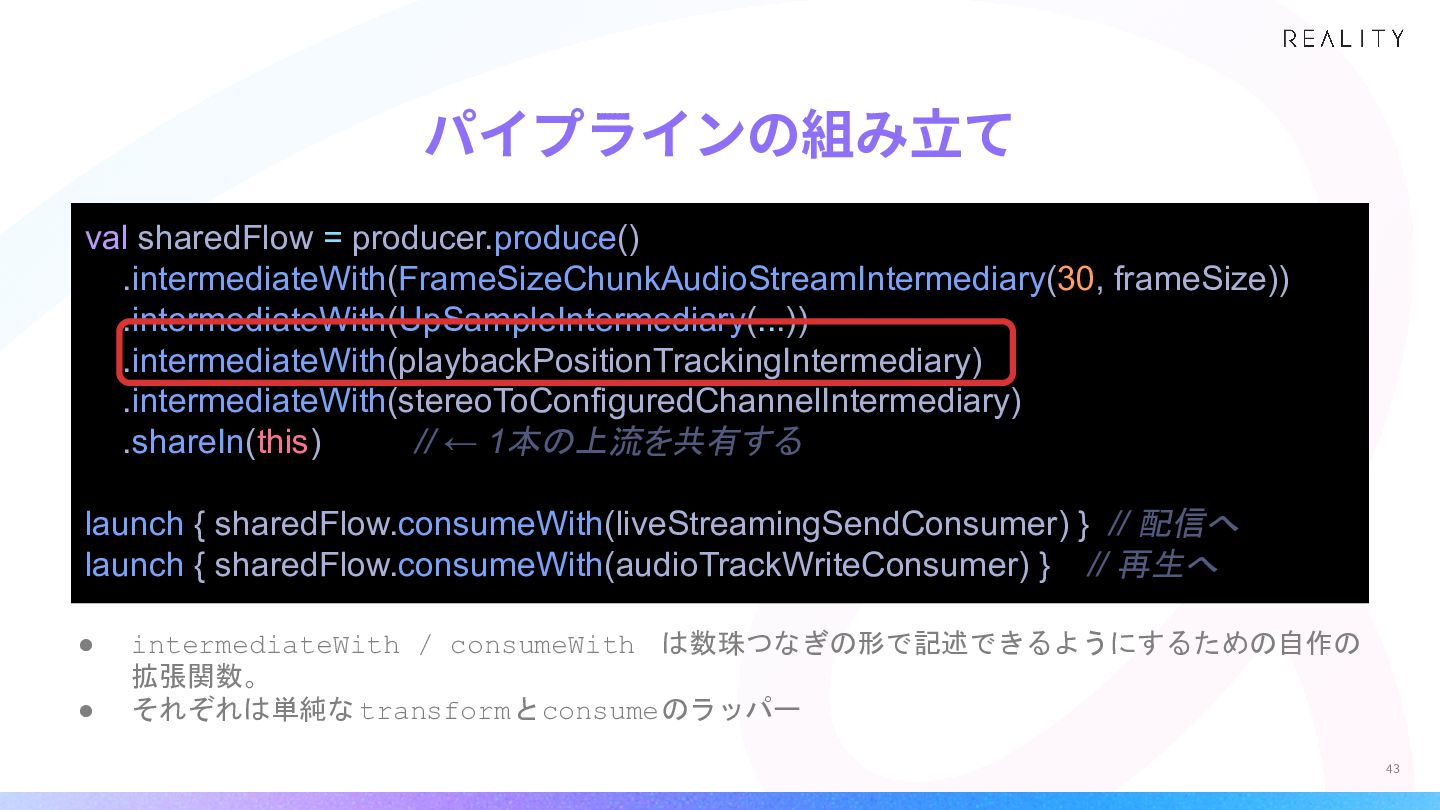

42. パイプラインの組み⽴て val sharedFlow = producer.produce() .intermediateWith(FrameSizeChunkAudioStreamIntermediary(30, frameSize)) .intermediateWith(UpSampleIntermediary(...)) .intermediateWith(playbackPositionTrackingIntermediary) .intermediateWith(stereoToConfiguredChannelIntermediary) .shareIn(this) // ← 1本の上流を共有する launch { sharedFlow.consumeWith(liveStreamingSendConsumer) } // 配信へ launch { sharedFlow.consumeWith(audioTrackWriteConsumer) } // 再生へ • • intermediateWith / consumeWith は数珠つなぎの形で記述できるようにするための自作の 拡張関数。 それぞれは単純な transformとconsumeのラッパー 42
43. パイプラインの組み⽴て val sharedFlow = producer.produce() .intermediateWith(FrameSizeChunkAudioStreamIntermediary(30, frameSize)) .intermediateWith(UpSampleIntermediary(...)) .intermediateWith(playbackPositionTrackingIntermediary) .intermediateWith(stereoToConfiguredChannelIntermediary) .shareIn(this) // ← 1本の上流を共有する launch { sharedFlow.consumeWith(liveStreamingSendConsumer) } // 配信へ launch { sharedFlow.consumeWith(audioTrackWriteConsumer) } // 再生へ • • intermediateWith / consumeWith は数珠つなぎの形で記述できるようにするための自作の 拡張関数。 それぞれは単純な transformとconsumeのラッパー 43

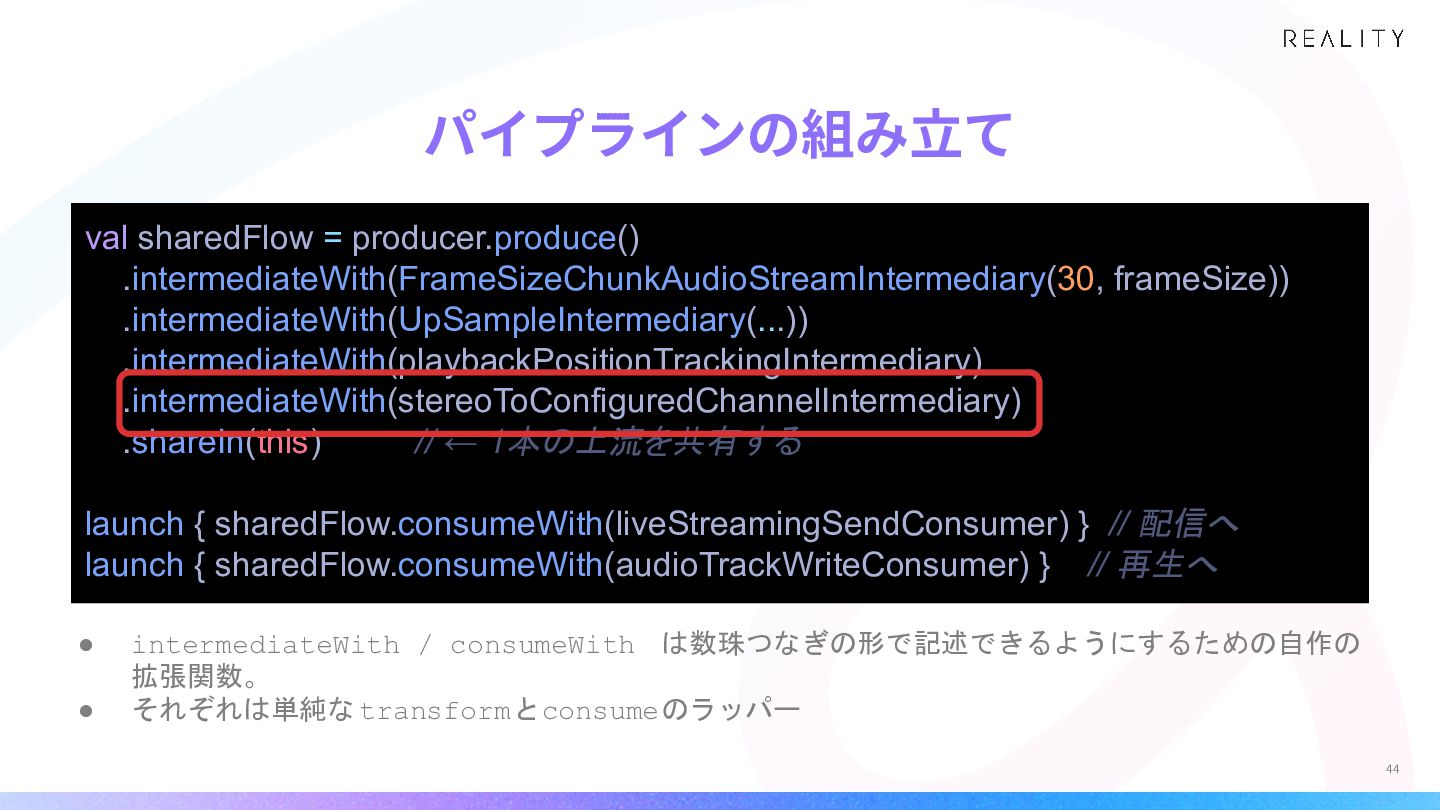

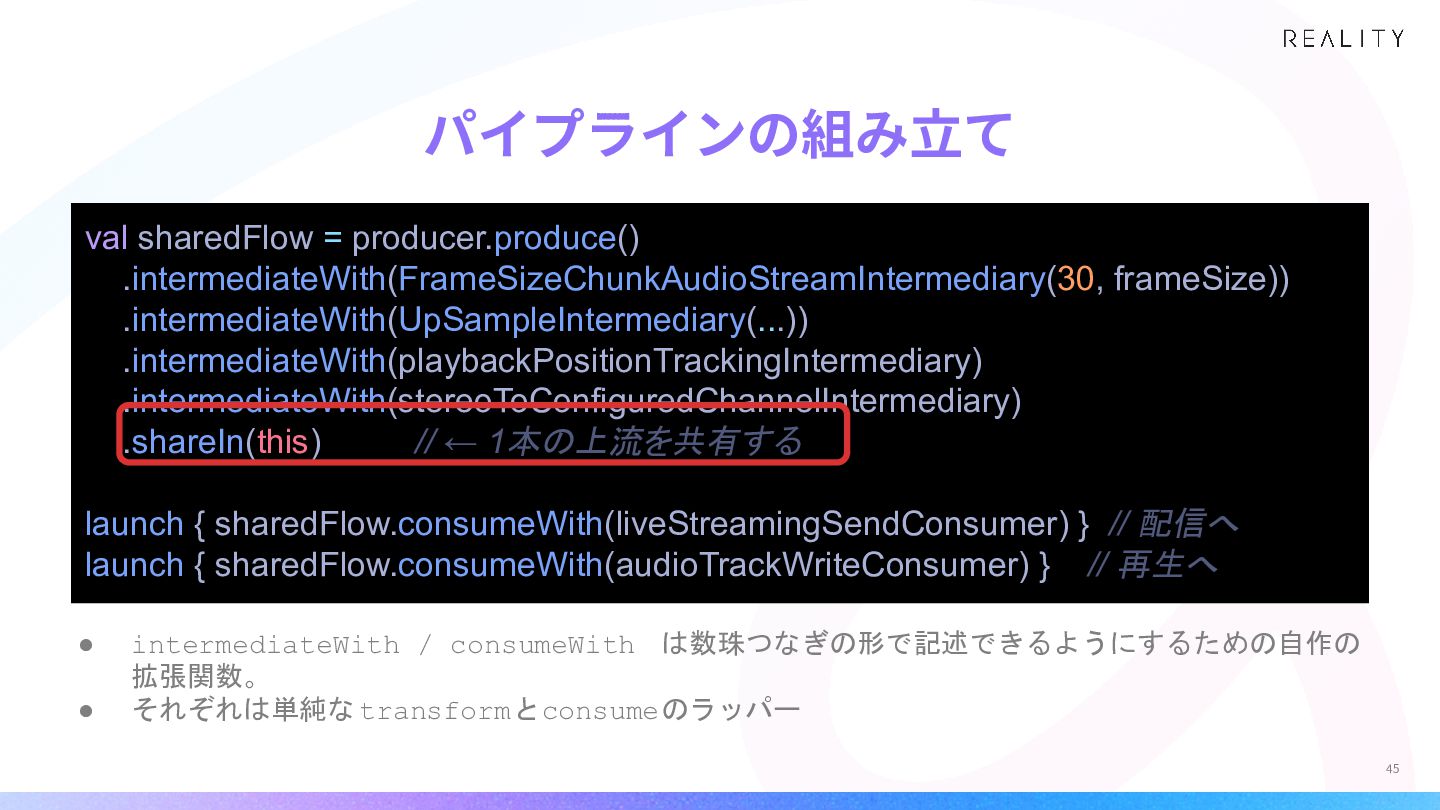

44. パイプラインの組み⽴て val sharedFlow = producer.produce() .intermediateWith(FrameSizeChunkAudioStreamIntermediary(30, frameSize)) .intermediateWith(UpSampleIntermediary(...)) .intermediateWith(playbackPositionTrackingIntermediary) .intermediateWith(stereoToConfiguredChannelIntermediary) .shareIn(this) // ← 1本の上流を共有する launch { sharedFlow.consumeWith(liveStreamingSendConsumer) } // 配信へ launch { sharedFlow.consumeWith(audioTrackWriteConsumer) } // 再生へ • • intermediateWith / consumeWith は数珠つなぎの形で記述できるようにするための自作の 拡張関数。 それぞれは単純な transformとconsumeのラッパー 44
45. パイプラインの組み⽴て val sharedFlow = producer.produce() .intermediateWith(FrameSizeChunkAudioStreamIntermediary(30, frameSize)) .intermediateWith(UpSampleIntermediary(...)) .intermediateWith(playbackPositionTrackingIntermediary) .intermediateWith(stereoToConfiguredChannelIntermediary) .shareIn(this) // ← 1本の上流を共有する launch { sharedFlow.consumeWith(liveStreamingSendConsumer) } // 配信へ launch { sharedFlow.consumeWith(audioTrackWriteConsumer) } // 再生へ • • intermediateWith / consumeWith は数珠つなぎの形で記述できるようにするための自作の 拡張関数。 それぞれは単純な transformとconsumeのラッパー 45
46. パイプラインの組み⽴て val sharedFlow = producer.produce() .intermediateWith(FrameSizeChunkAudioStreamIntermediary(30, frameSize)) .intermediateWith(UpSampleIntermediary(...)) .intermediateWith(playbackPositionTrackingIntermediary) .intermediateWith(stereoToConfiguredChannelIntermediary) .shareIn(this) // ← 1本の上流を共有する launch { sharedFlow.consumeWith(liveStreamingSendConsumer) } // 配信へ launch { sharedFlow.consumeWith(audioTrackWriteConsumer) } // 再生へ • • intermediateWith / consumeWith は数珠つなぎの形で記述できるようにするための自作の 拡張関数。 それぞれは単純な transformとconsumeのラッパー 46
47. 1. ⾳声の基礎とAndroidでの再⽣ 2. ⾳声をFlowで扱う 3. 実例：BGMが早送りで再⽣される 3-1 どこが怪しいか 3-2 shareIn を調べる 3-3 原因と対処 4. まとめ 47

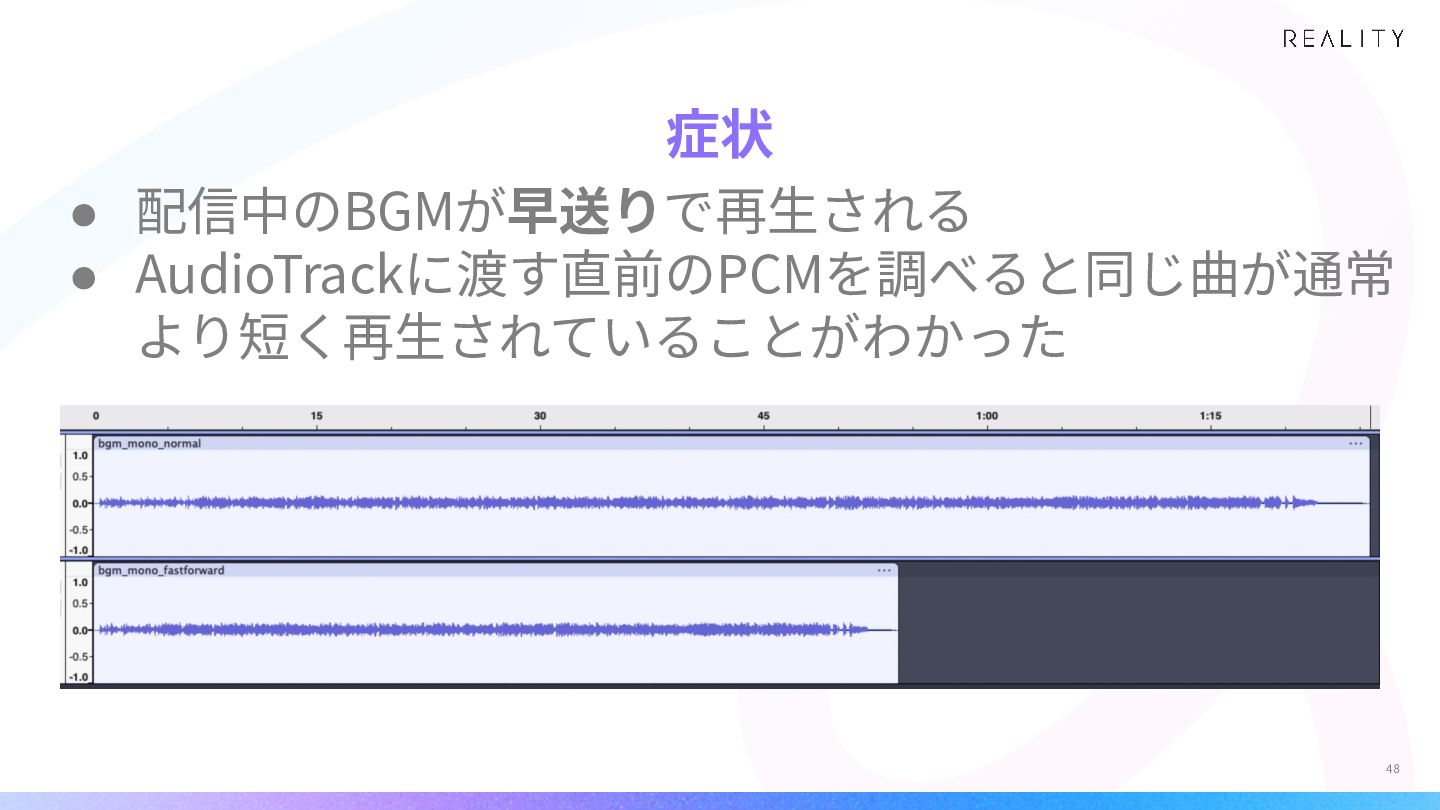

48. 症状 • 配信中のBGMが早送りで再⽣される • AudioTrackに渡す直前のPCMを調べると同じ曲が通常 より短く再⽣されていることがわかった 48

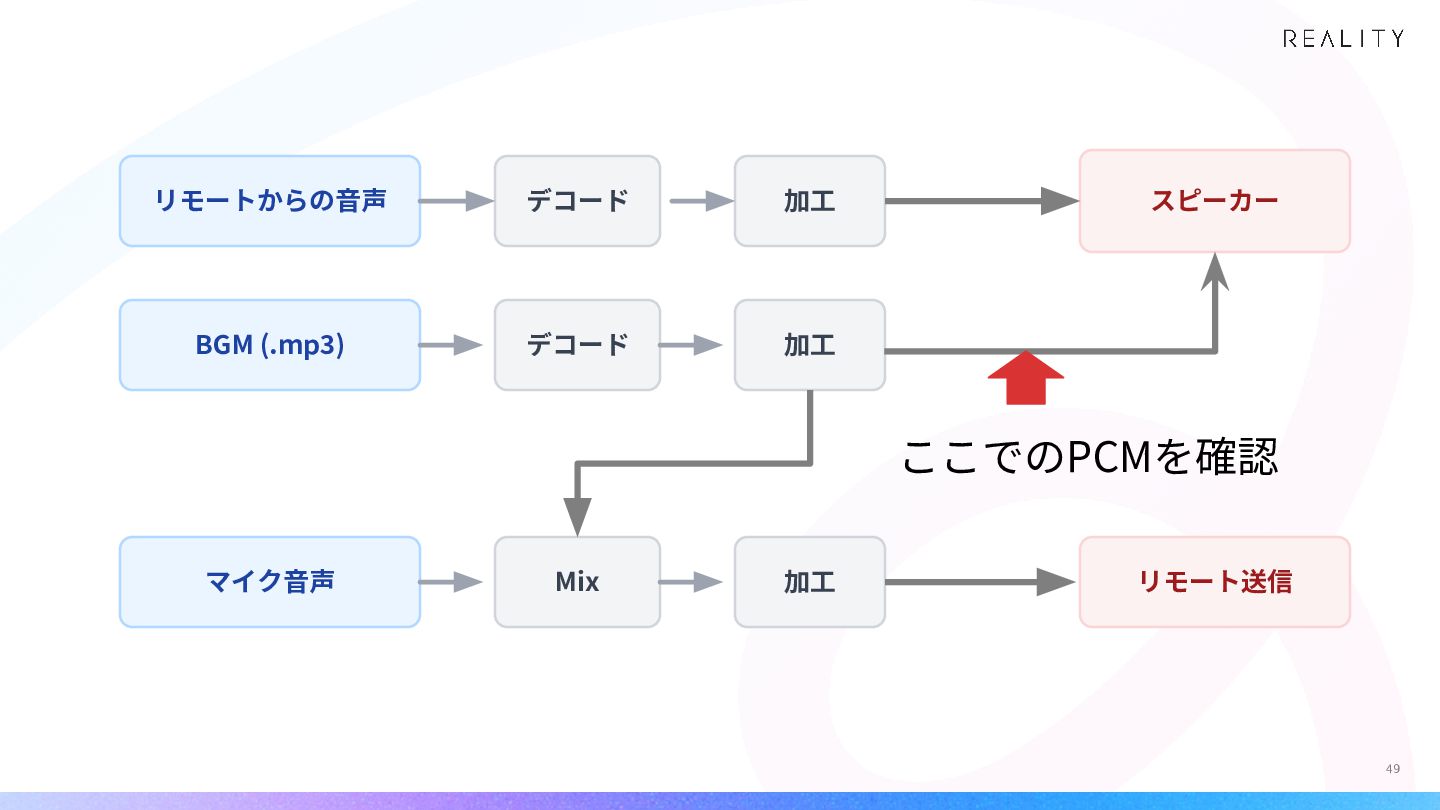

49. リモートからの⾳声 デコード 加⼯ BGM (.mp3) デコード 加⼯ スピーカー ここでのPCMを確認 マイク⾳声 Mix 加⼯ リモート送信 49

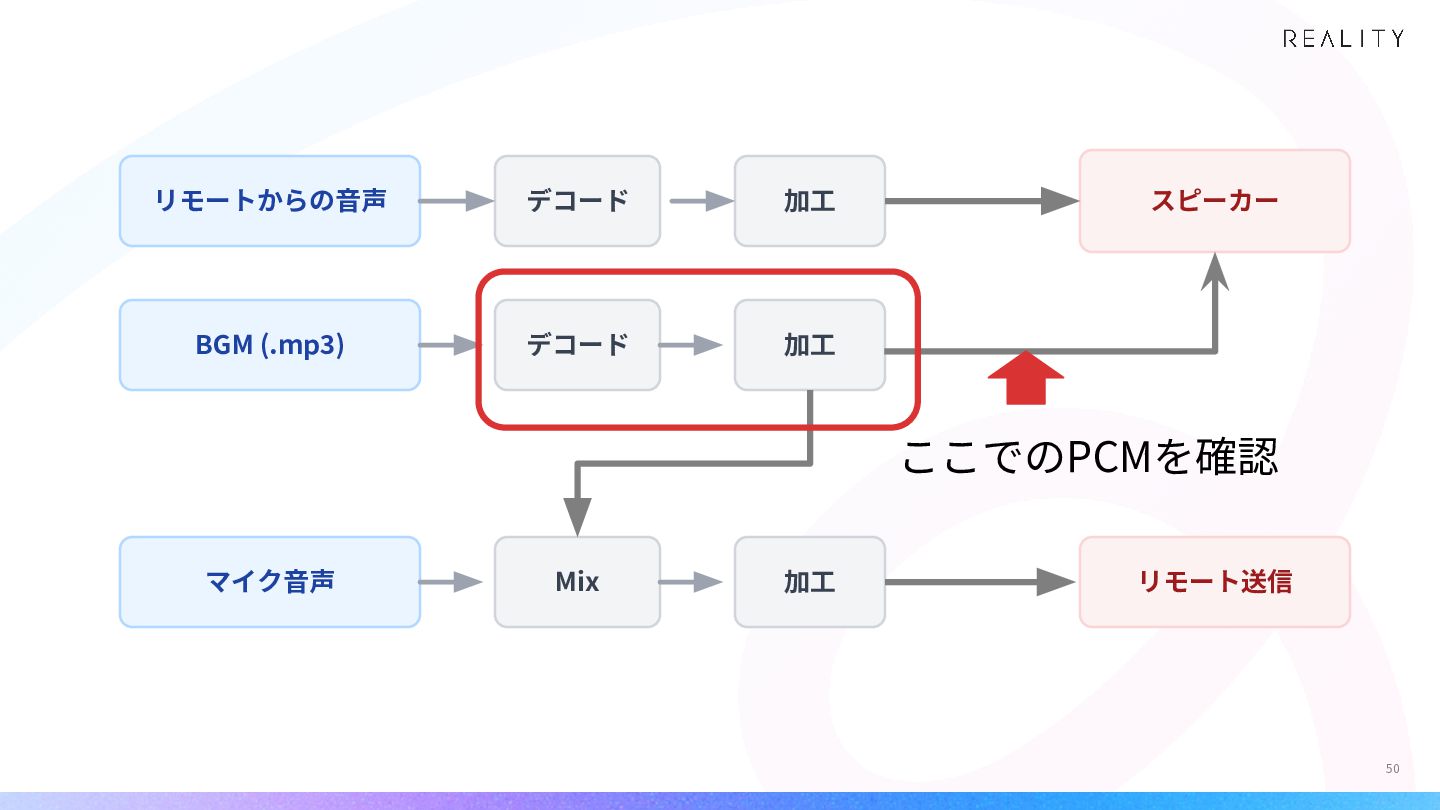

50. リモートからの⾳声 デコード 加⼯ BGM (.mp3) デコード 加⼯ スピーカー ここでのPCMを確認 マイク⾳声 Mix 加⼯ リモート送信 50

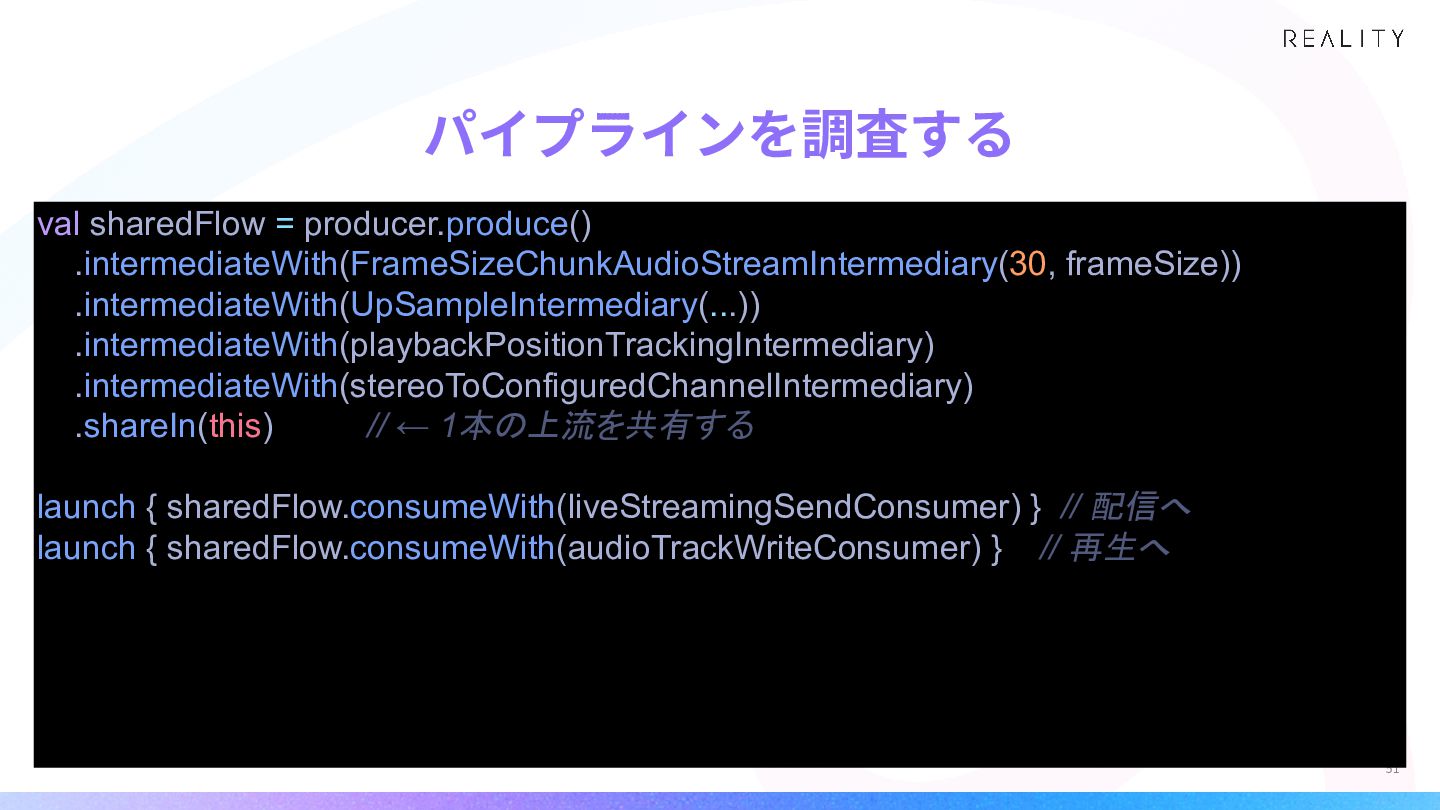

51. パイプラインを調査する val sharedFlow = producer.produce() .intermediateWith(FrameSizeChunkAudioStreamIntermediary(30, frameSize)) .intermediateWith(UpSampleIntermediary(...)) .intermediateWith(playbackPositionTrackingIntermediary) .intermediateWith(stereoToConfiguredChannelIntermediary) .shareIn(this) // ← 1本の上流を共有する launch { sharedFlow.consumeWith(liveStreamingSendConsumer) } // 配信へ launch { sharedFlow.consumeWith(audioTrackWriteConsumer) } // 再生へ 51

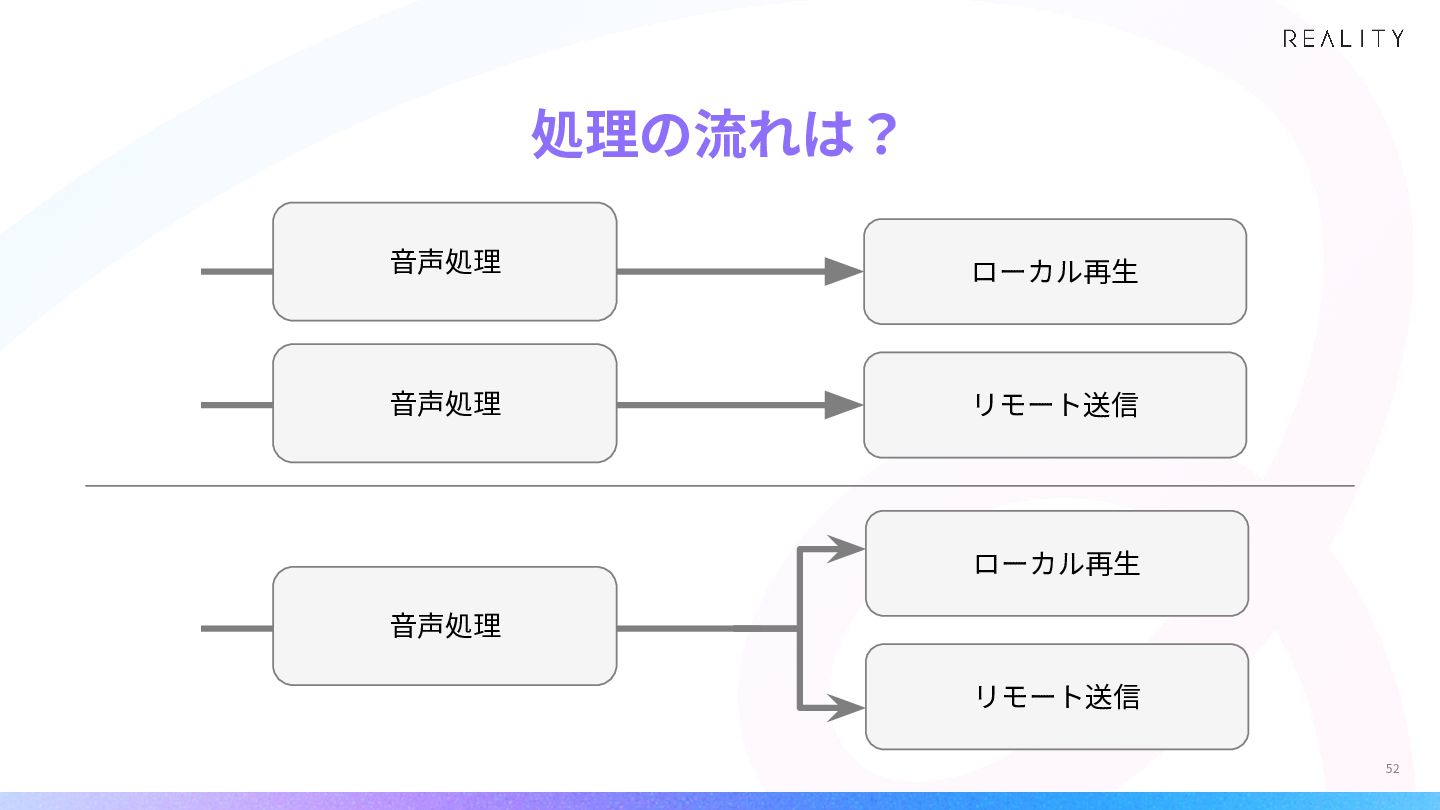

52. 処理の流れは？ ⾳声処理 ローカル再⽣ ⾳声処理 リモート送信 ローカル再⽣ ⾳声処理 リモート送信 52

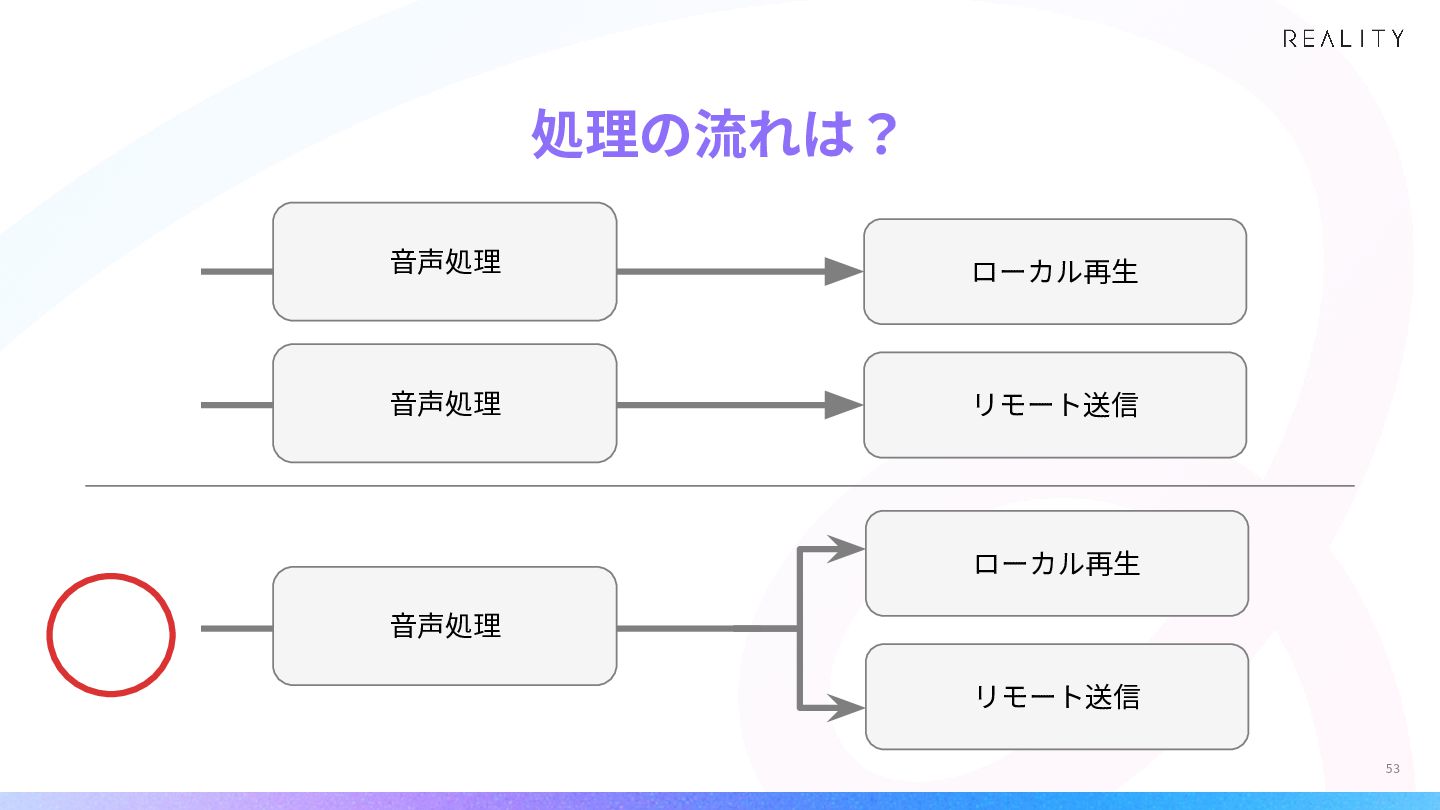

53. 処理の流れは？ ⾳声処理 ローカル再⽣ ⾳声処理 リモート送信 ローカル再⽣ ⾳声処理 リモート送信 53

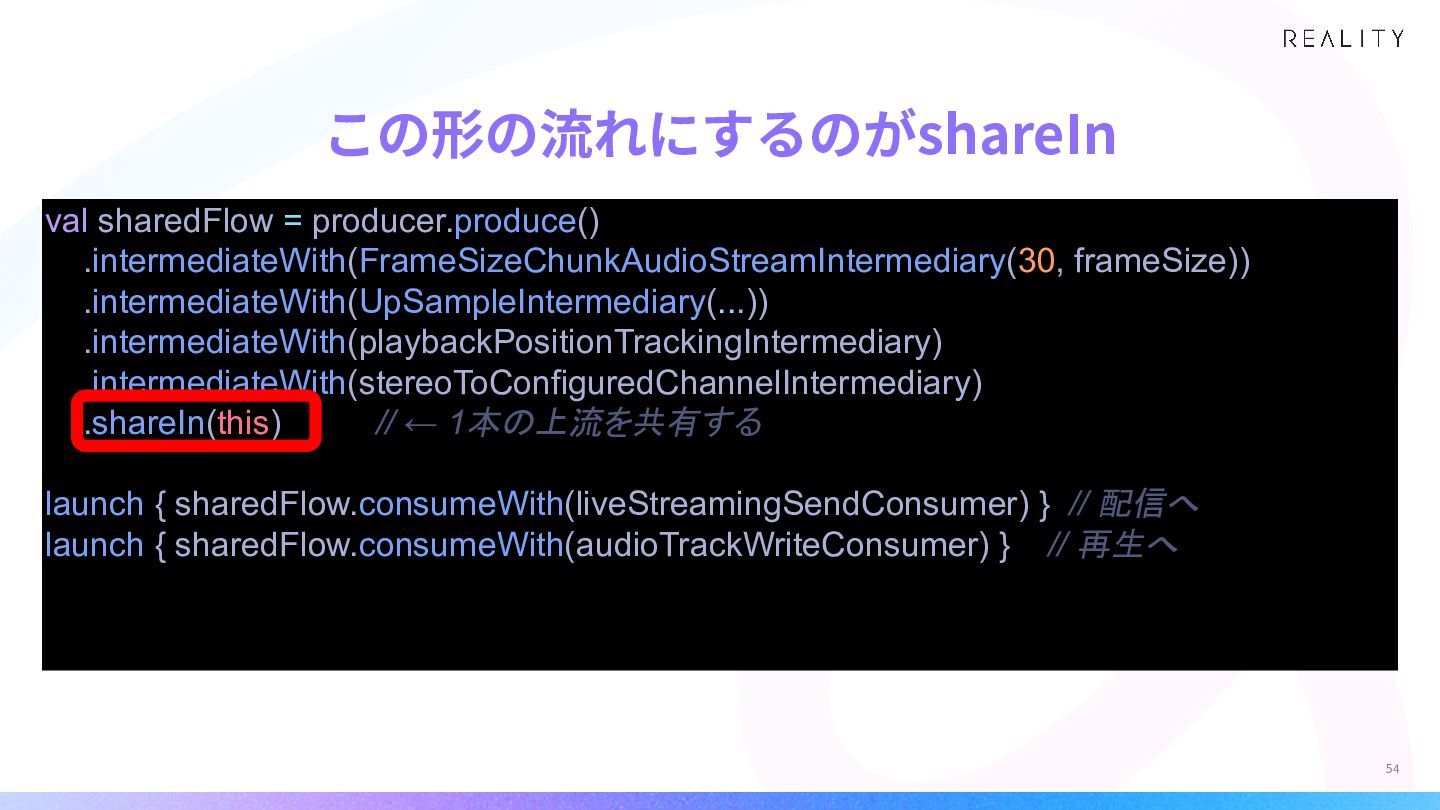

54. この形の流れにするのがshareIn val sharedFlow = producer.produce() .intermediateWith(FrameSizeChunkAudioStreamIntermediary(30, frameSize)) .intermediateWith(UpSampleIntermediary(...)) .intermediateWith(playbackPositionTrackingIntermediary) .intermediateWith(stereoToConfiguredChannelIntermediary) .shareIn(this) // ← 1本の上流を共有する launch { sharedFlow.consumeWith(liveStreamingSendConsumer) } // 配信へ launch { sharedFlow.consumeWith(audioTrackWriteConsumer) } // 再生へ 54

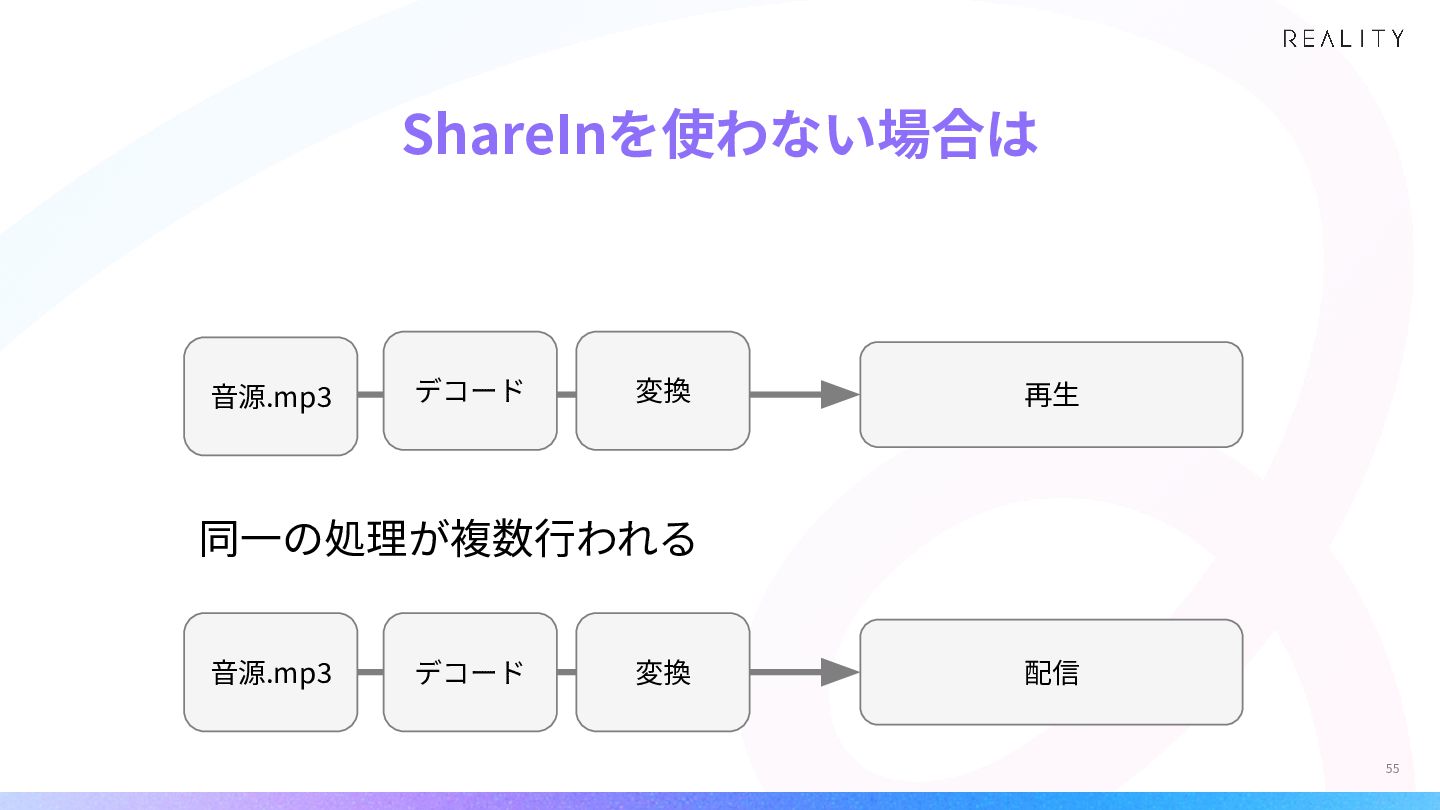

55. ShareInを使わない場合は ⾳源.mp3 デコード 変換 再⽣ 同⼀の処理が複数⾏われる ⾳源.mp3 デコード 変換 配信 55

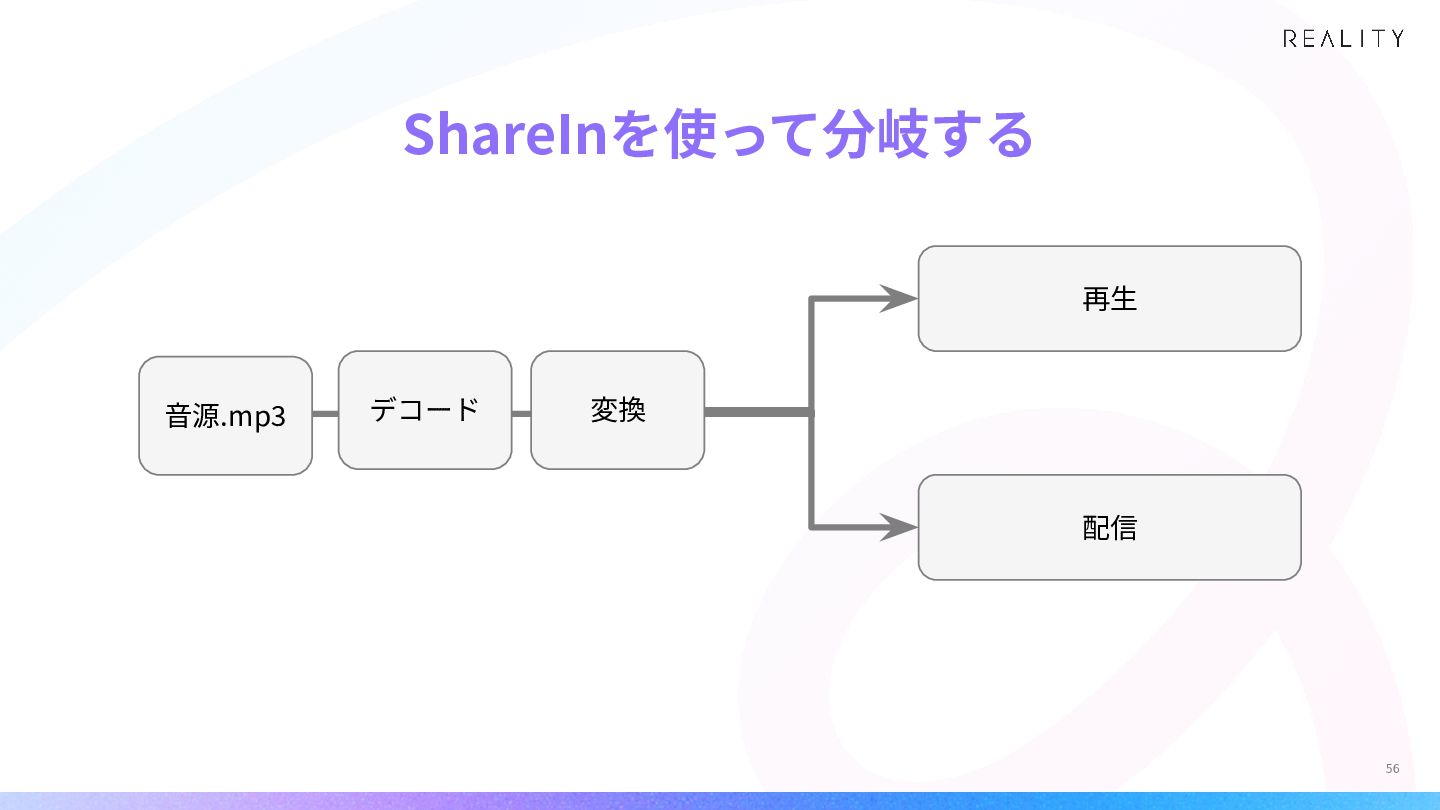

56. ShareInを使って分岐する 再⽣ ⾳源.mp3 デコード 変換 配信 56

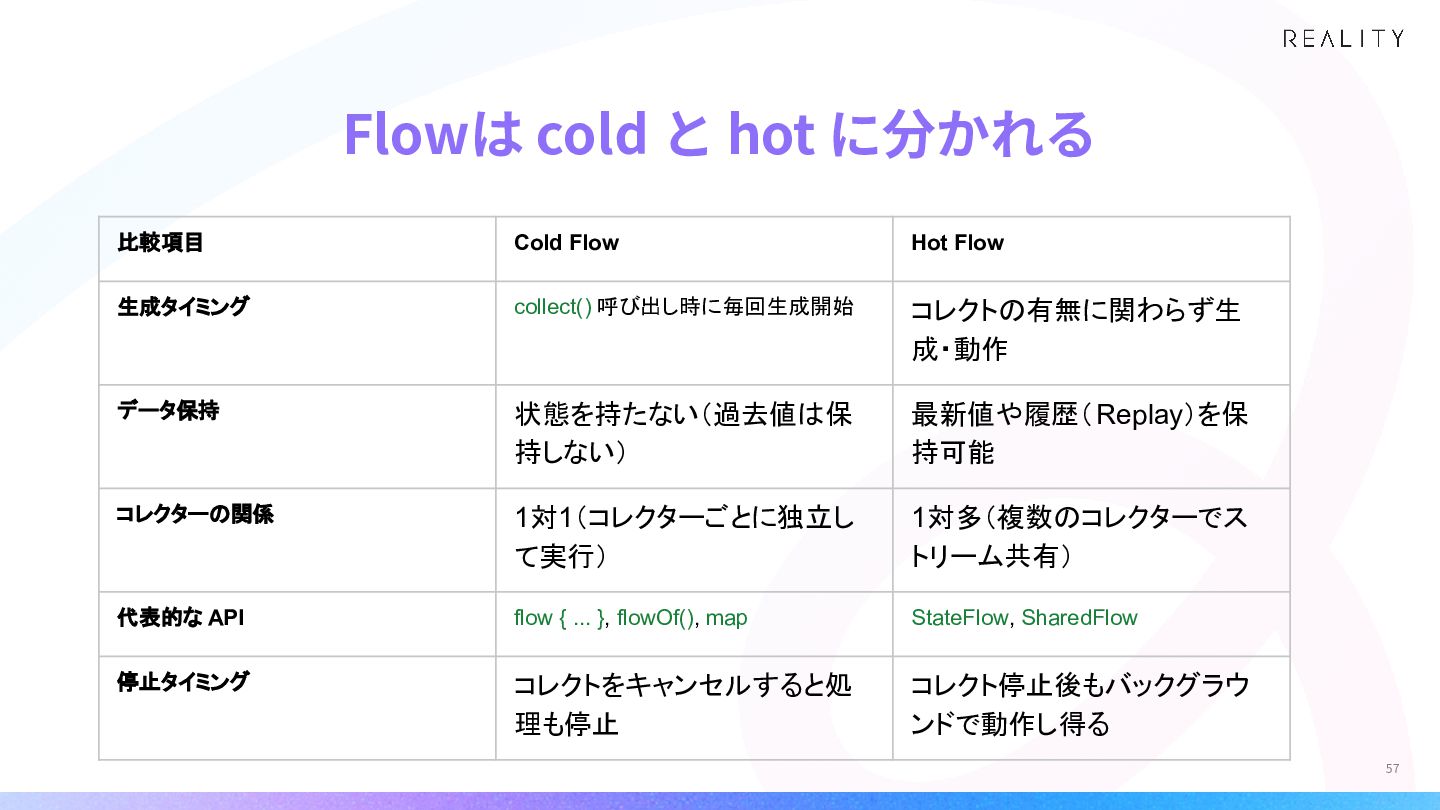

57. Flowは cold と hot に分かれる 比較項目 Cold Flow Hot Flow 生成タイミング collect() 呼び出し時に毎回生成開始 コレクトの有無に関わらず生 成・動作 データ保持 状態を持たない（過去値は保 持しない） 最新値や履歴（ Replay）を保 持可能 コレクターの関係 1対1（コレクターごとに独立し て実行） 1対多（複数のコレクターでス トリーム共有） 代表的な API flow { ... }, flowOf(), map StateFlow, SharedFlow 停止タイミング コレクトをキャンセルすると処 理も停止 コレクト停止後もバックグラウ ンドで動作し得る 57

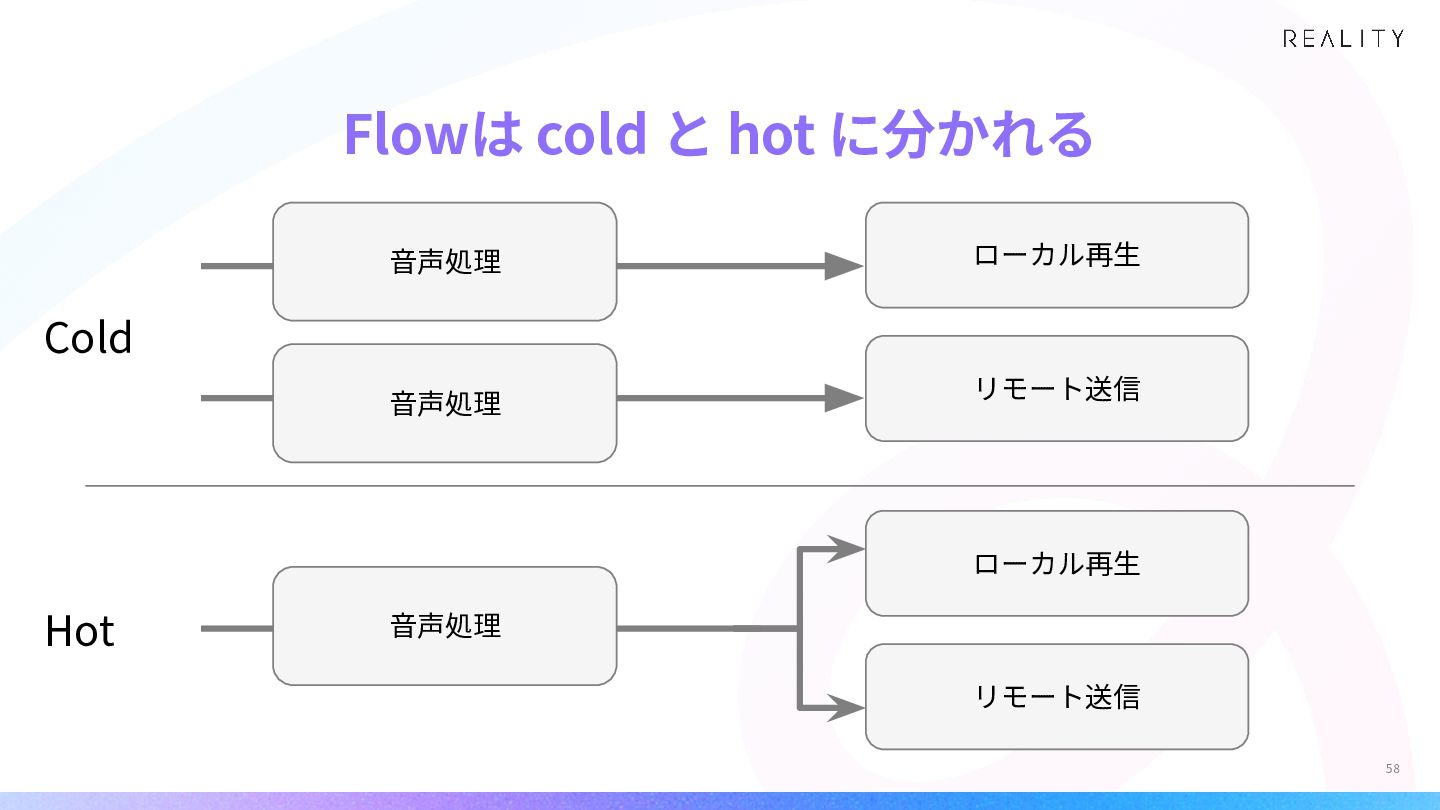

58. Flowは cold と hot に分かれる ⾳声処理 ローカル再⽣ Cold ⾳声処理 リモート送信 ローカル再⽣ Hot ⾳声処理 リモート送信 58

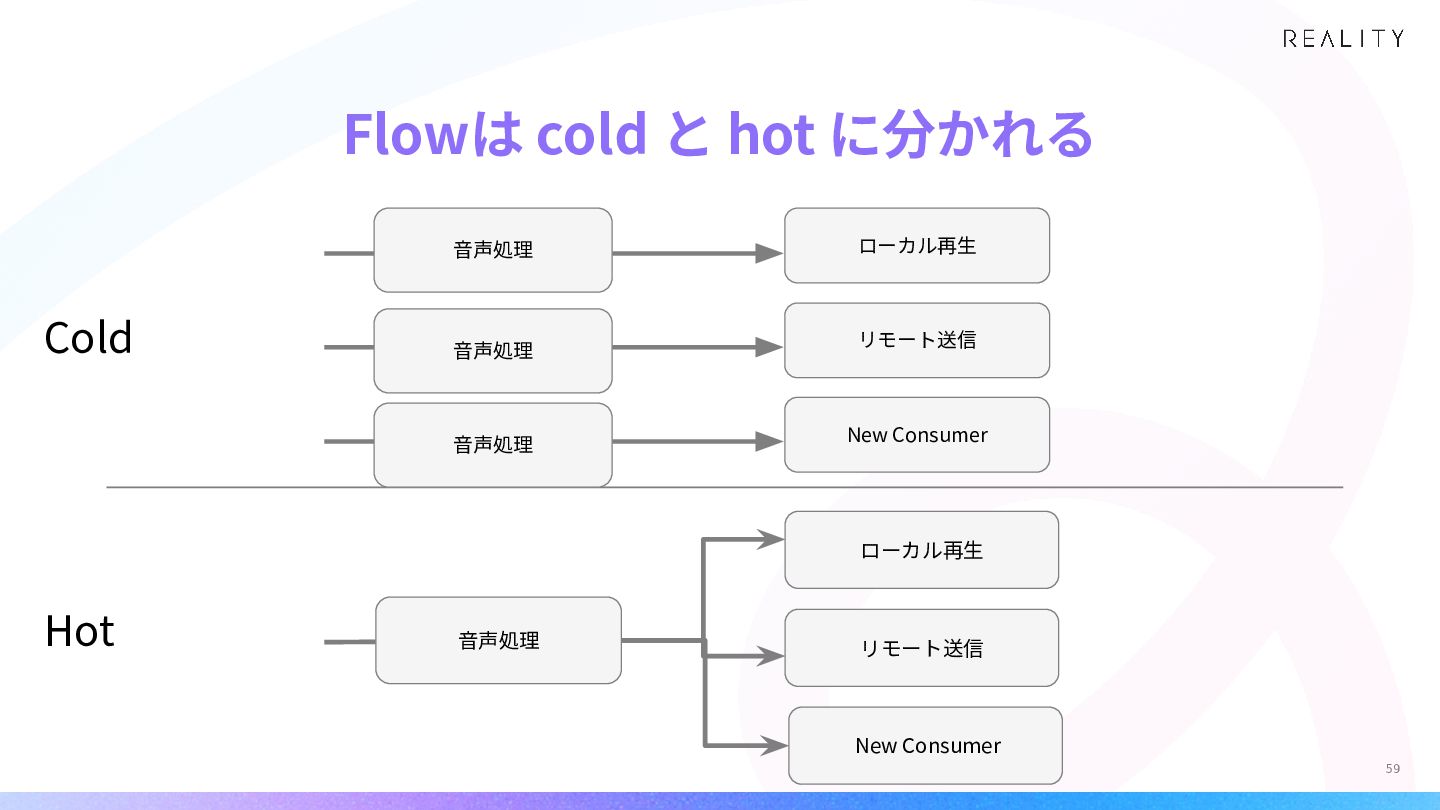

59. Flowは cold と hot に分かれる ⾳声処理 Cold ⾳声処理 ⾳声処理 ローカル再⽣ リモート送信 New Consumer ローカル再⽣ Hot ⾳声処理 リモート送信 New Consumer 59

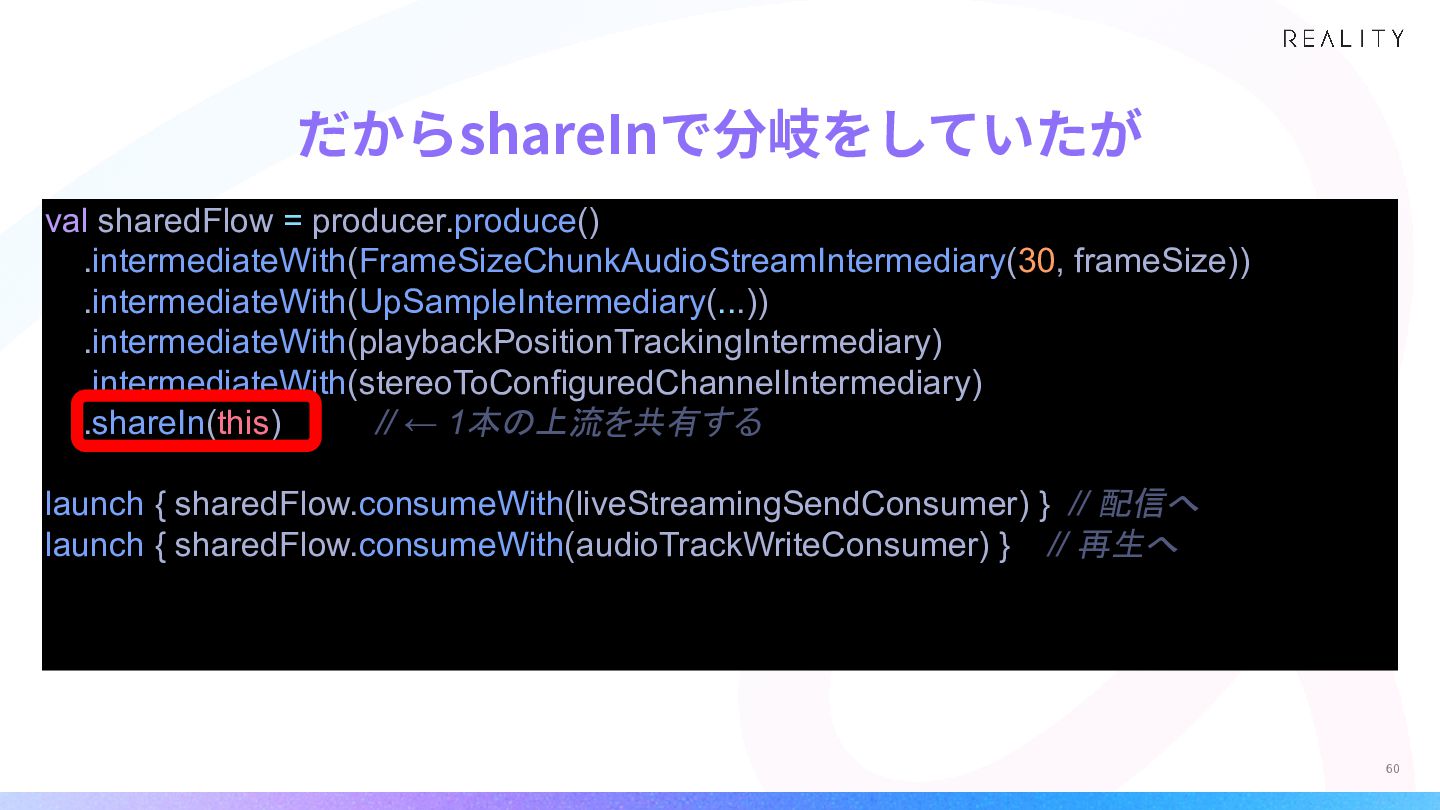

60. だからshareInで分岐をしていたが val sharedFlow = producer.produce() .intermediateWith(FrameSizeChunkAudioStreamIntermediary(30, frameSize)) .intermediateWith(UpSampleIntermediary(...)) .intermediateWith(playbackPositionTrackingIntermediary) .intermediateWith(stereoToConfiguredChannelIntermediary) .shareIn(this) // ← 1本の上流を共有する launch { sharedFlow.consumeWith(liveStreamingSendConsumer) } // 配信へ launch { sharedFlow.consumeWith(audioTrackWriteConsumer) } // 再生へ 60

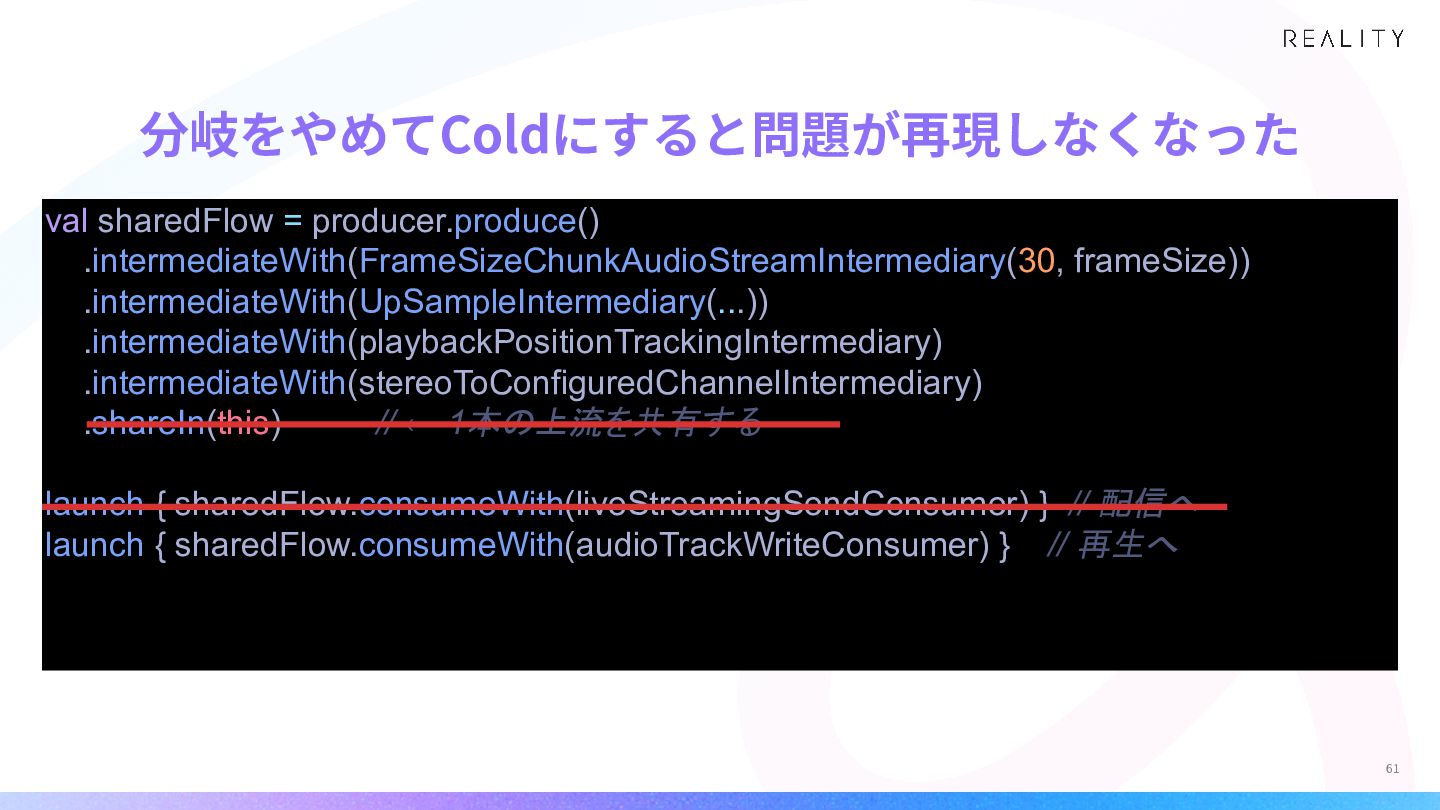

61. 分岐をやめてColdにすると問題が再現しなくなった val sharedFlow = producer.produce() .intermediateWith(FrameSizeChunkAudioStreamIntermediary(30, frameSize)) .intermediateWith(UpSampleIntermediary(...)) .intermediateWith(playbackPositionTrackingIntermediary) .intermediateWith(stereoToConfiguredChannelIntermediary) .shareIn(this) // ← 1本の上流を共有する launch { sharedFlow.consumeWith(liveStreamingSendConsumer) } // 配信へ launch { sharedFlow.consumeWith(audioTrackWriteConsumer) } // 再生へ 61
62. 1. ⾳声の基礎とAndroidでの再⽣ 2. ⾳声をFlowで扱う 3. 実例：BGMが早送りで再⽣される 3-1 どこが怪しいか 3-2 shareIn を調べる 3-3 原因と対処 4. まとめ 62

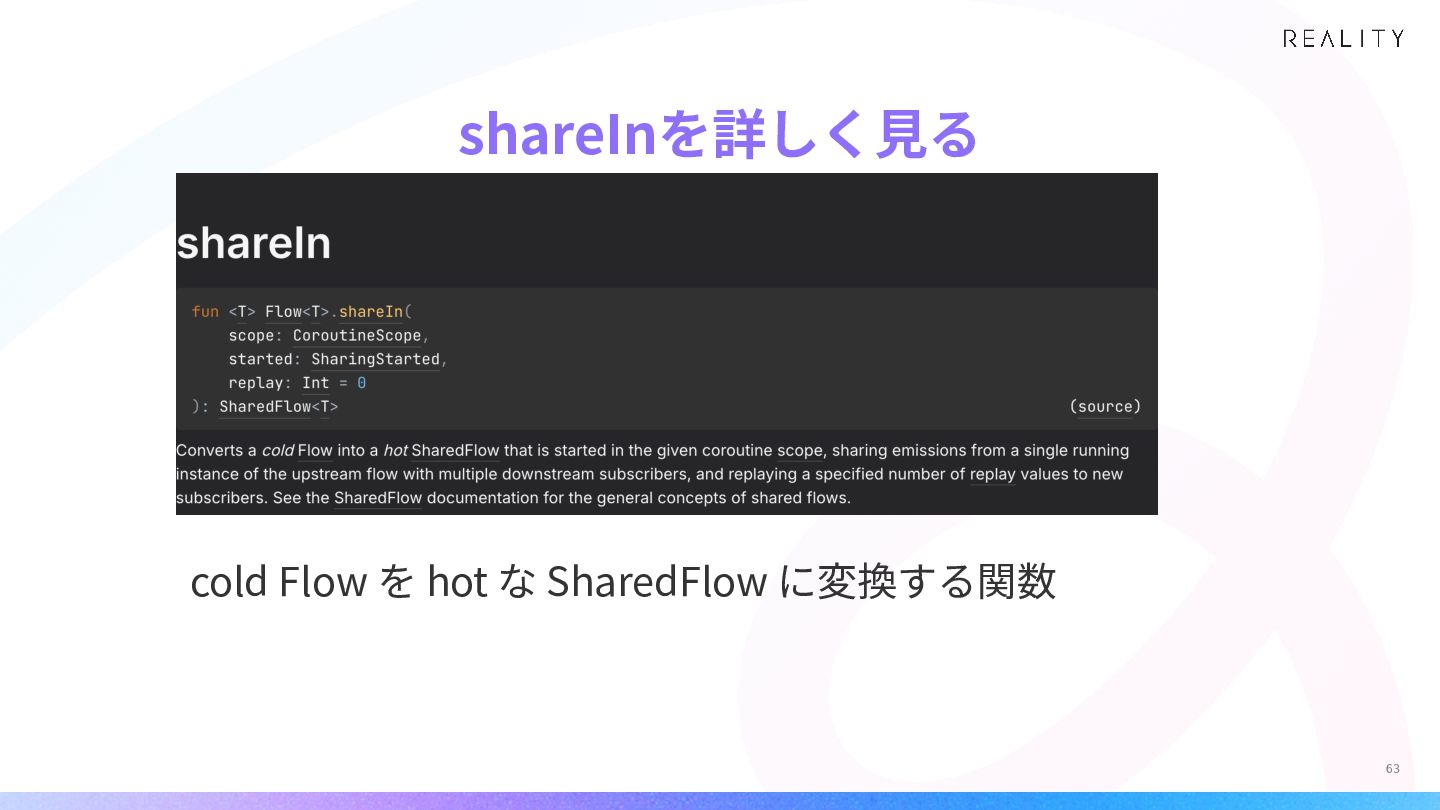

63. shareInを詳しく⾒る cold Flow を hot な SharedFlow に変換する関数 63

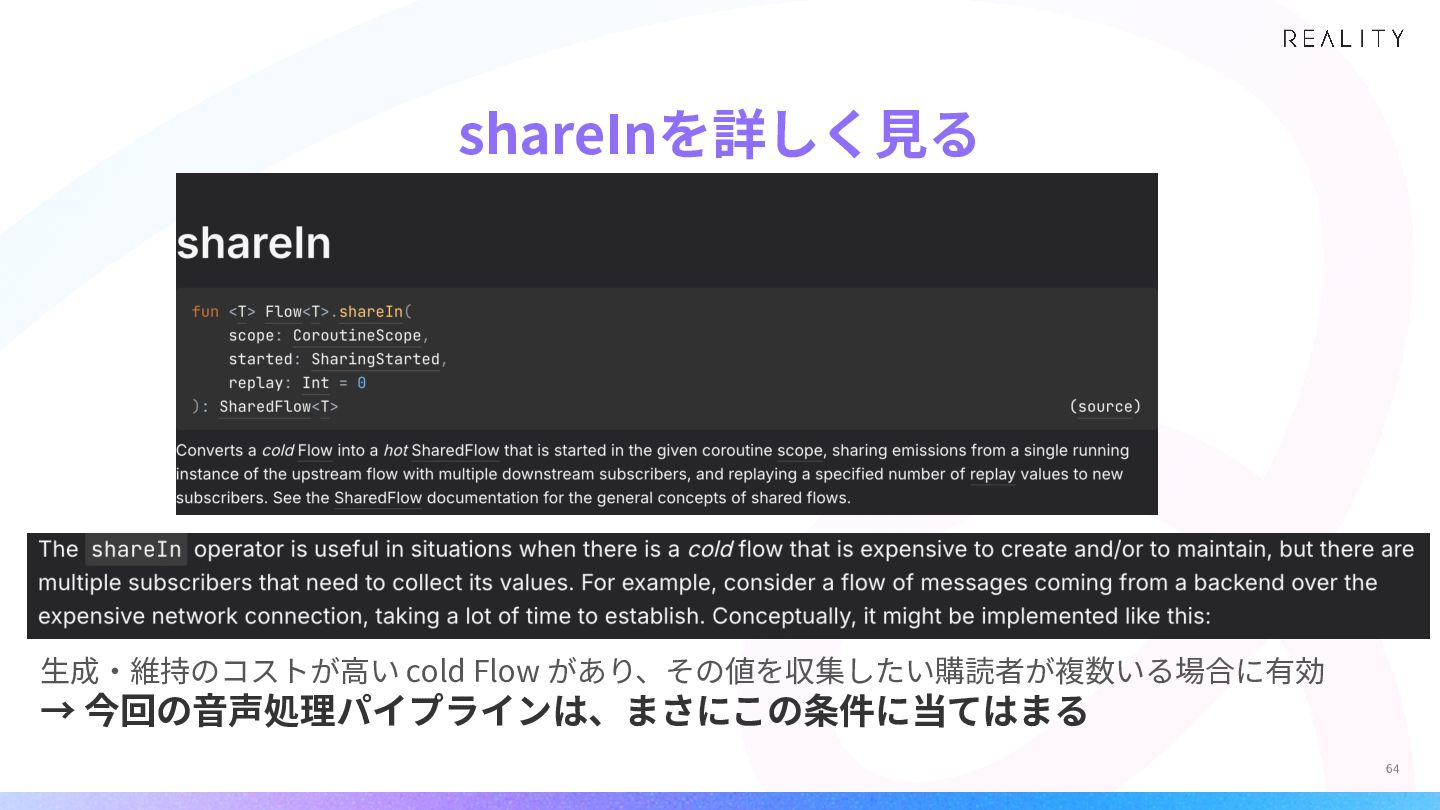

64. shareInを詳しく⾒る ⽣成‧維持のコストが⾼い cold Flow があり、その値を収集したい購読者が複数いる場合に有効 → 今回の⾳声処理パイプラインは、まさにこの条件に当てはまる 64

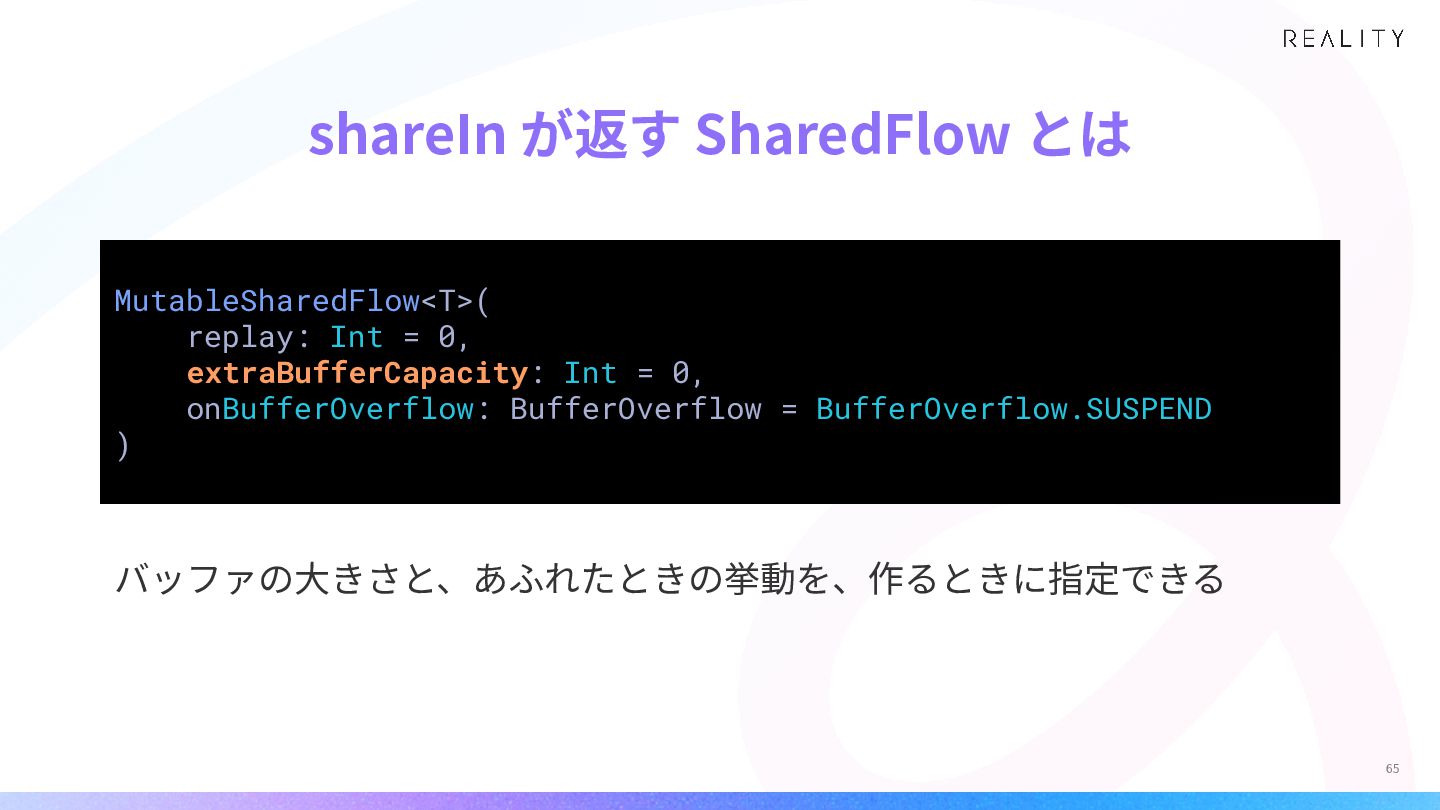

65. shareIn が返す SharedFlow とは MutableSharedFlow<T>( replay: Int = 0, extraBufferCapacity: Int = 0, onBufferOverflow: BufferOverflow = BufferOverflow.SUSPEND ) バッファの⼤きさと、あふれたときの挙動を、作るときに指定できる 65

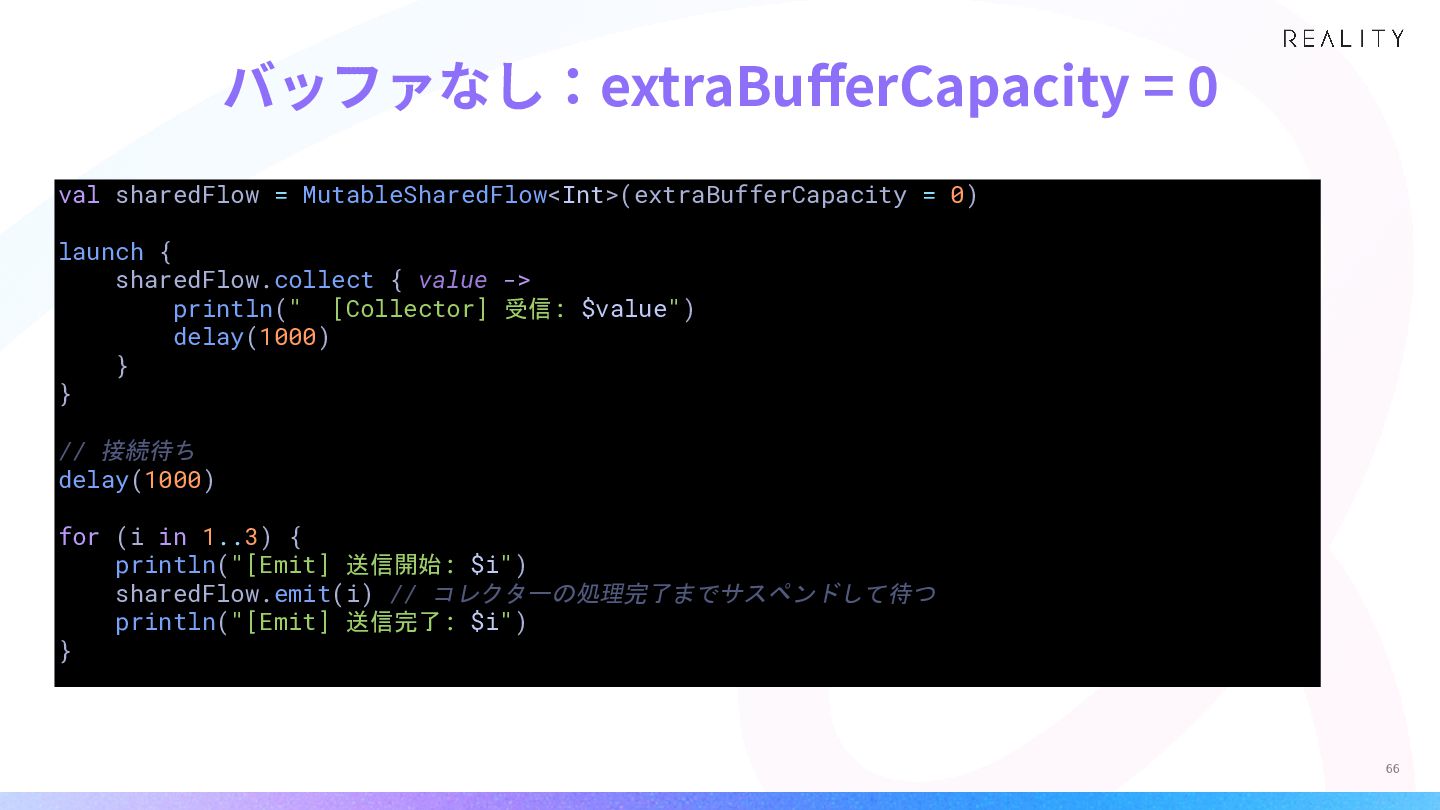

66. バッファなし：extraBufferCapacity = 0 val sharedFlow = MutableSharedFlow<Int>(extraBufferCapacity = 0) launch { sharedFlow.collect { value -> println(" [Collector] 受信: $value") delay(1000) } } // 接続待ち delay(1000) for (i in 1..3) { println("[Emit] 送信開始: $i") sharedFlow.emit(i) // コレクターの処理完了までサスペンドして待つ println("[Emit] 送信完了: $i") } 66

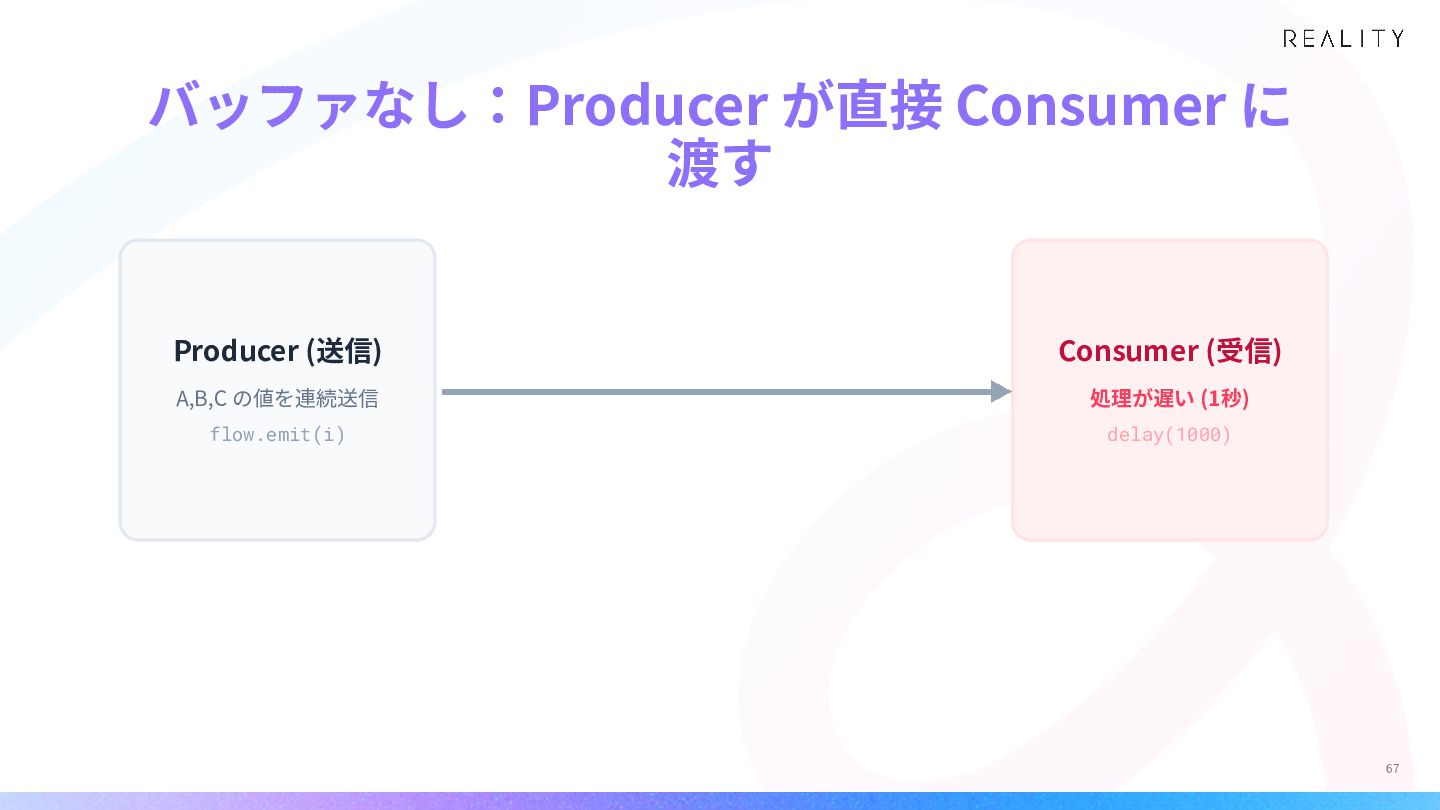

67. バッファなし：Producer が直接 Consumer に 渡す Producer (送信) Consumer (受信) A,B,C の値を連続送信 処理が遅い (1秒) flow.emit(i) delay(1000) 67

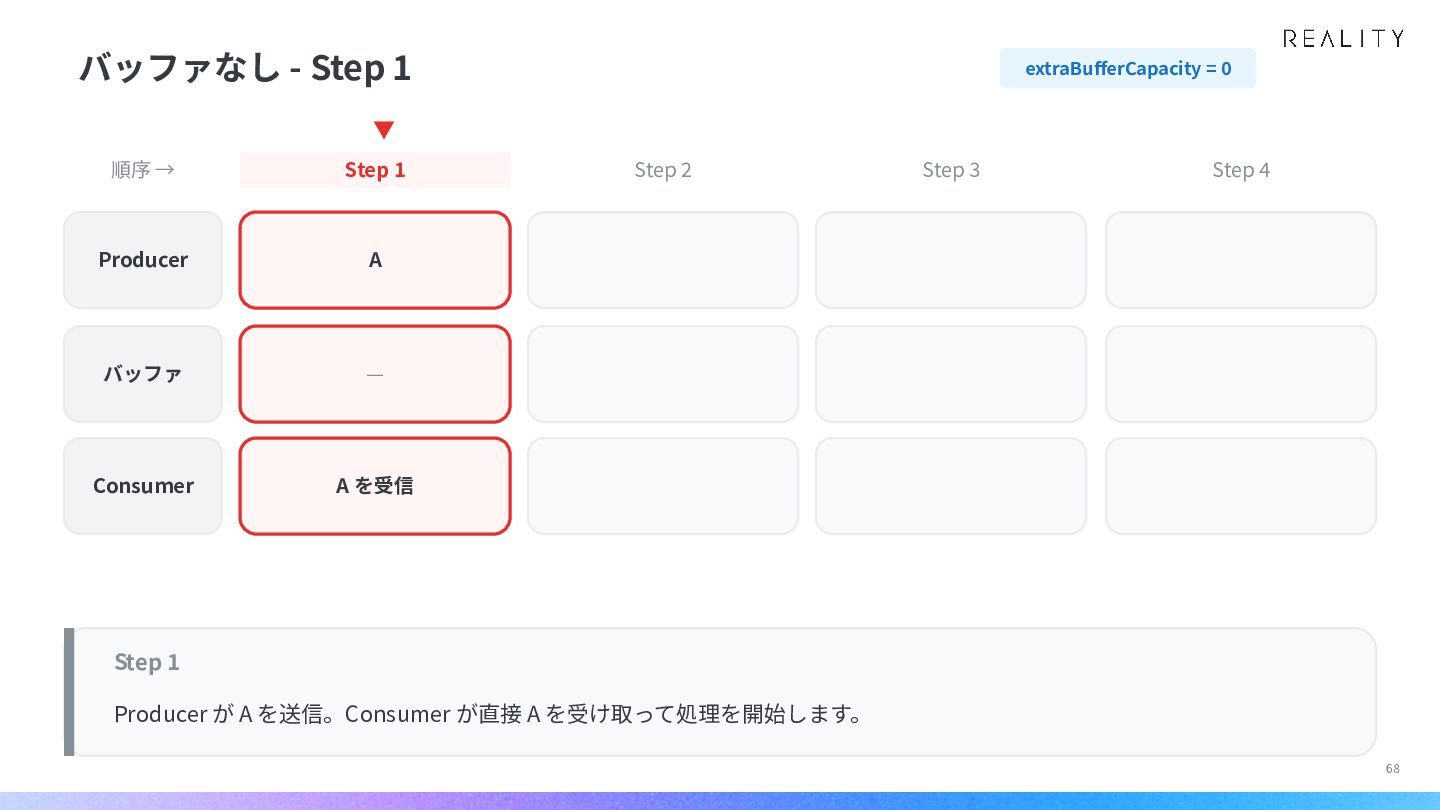

68. バッファなし - Step 1 extraBufferCapacity = 0 ▼ 順序 → Step 1 Producer A バッファ — Consumer A を受信 Step 2 Step 3 Step 4 Step 1 Producer が A を送信。Consumer が直接 A を受け取って処理を開始します。 68

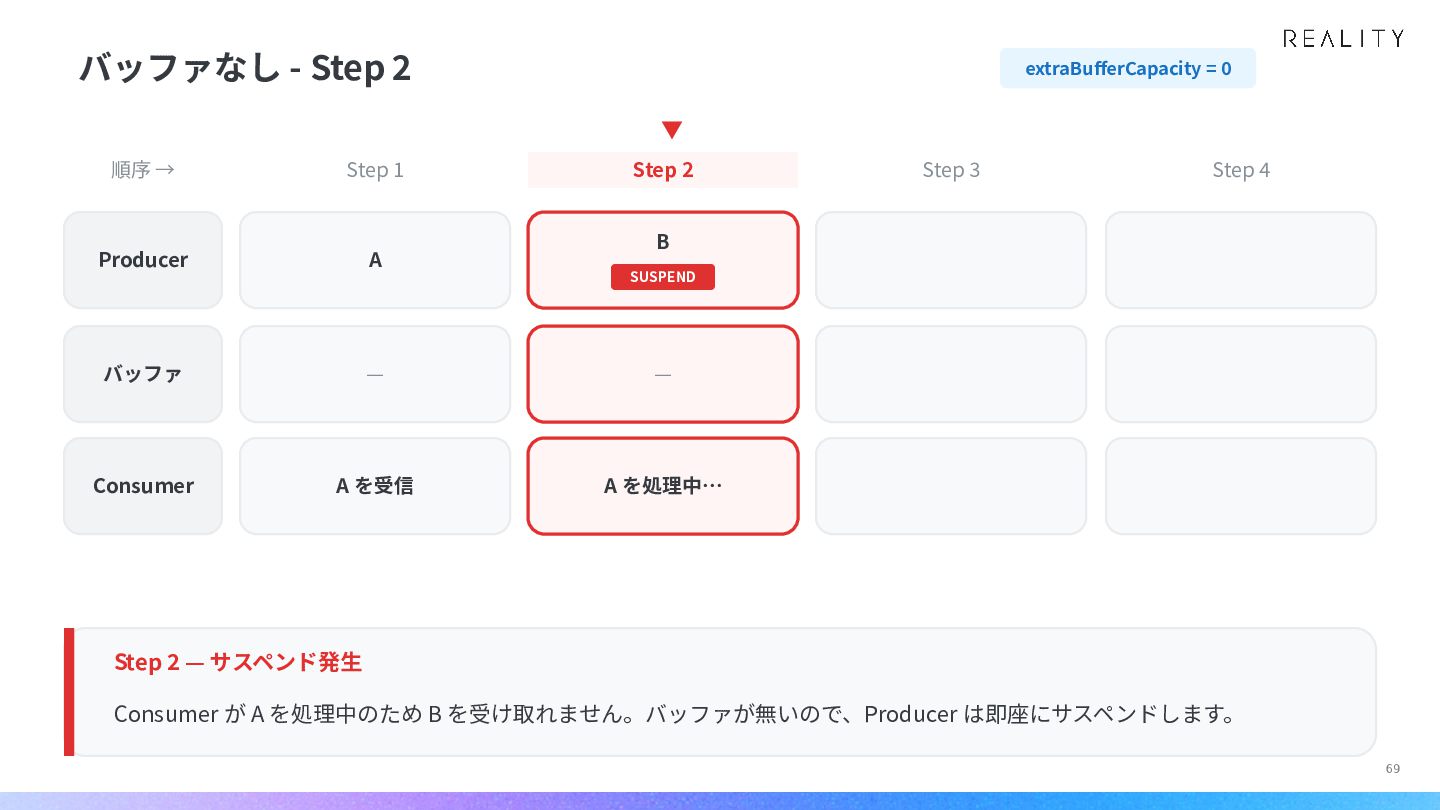

69. バッファなし - Step 2 extraBufferCapacity = 0 ▼ 順序 → Step 1 Producer A Step 2 Step 3 Step 4 B SUSPEND バッファ — — Consumer A を受信 A を処理中… Step 2 — サスペンド発⽣ Consumer が A を処理中のため B を受け取れません。バッファが無いので、Producer は即座にサスペンドします。 69

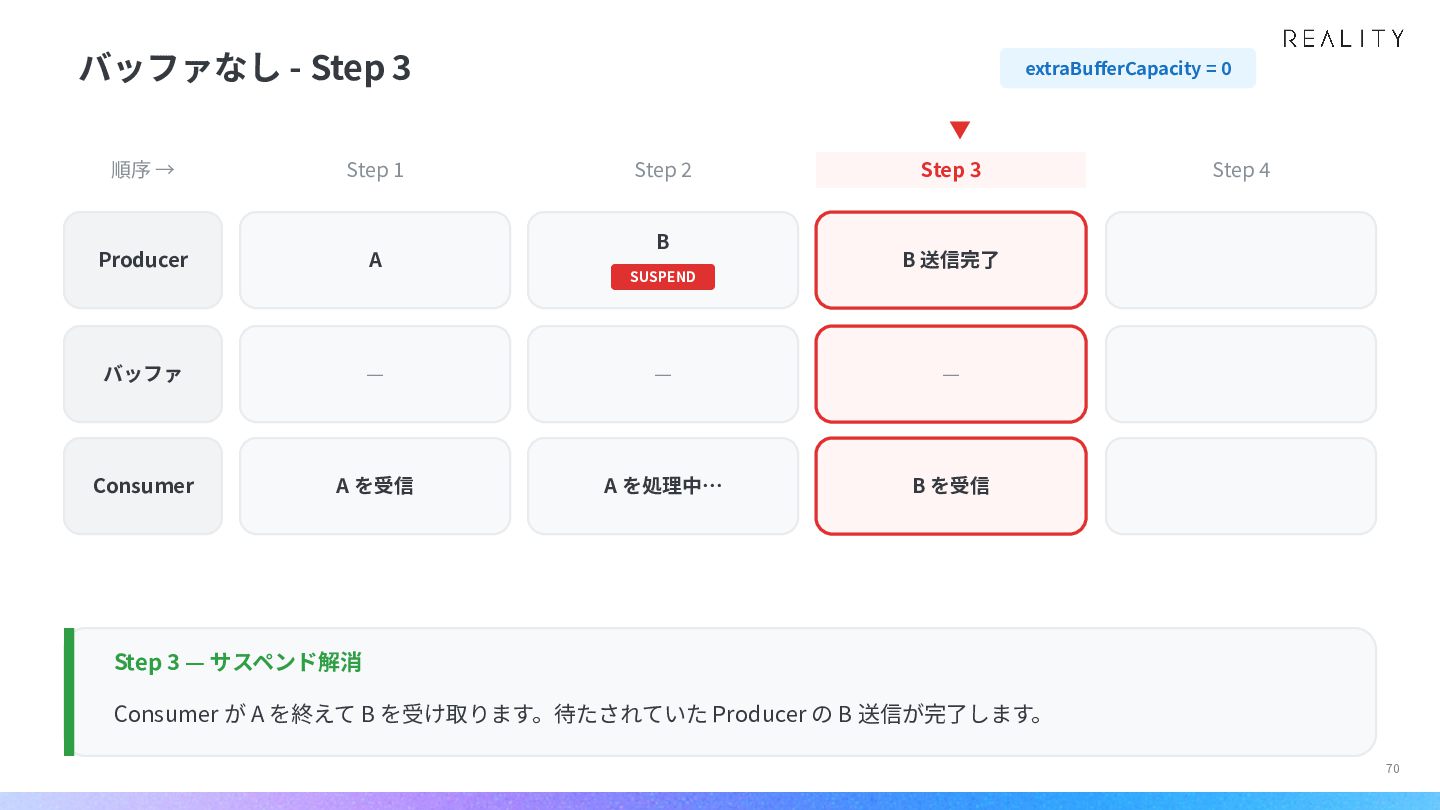

70. バッファなし - Step 3 extraBufferCapacity = 0 ▼ 順序 → Step 1 Producer A Step 2 B Step 3 Step 4 B 送信完了 SUSPEND バッファ — — — Consumer A を受信 A を処理中… B を受信 Step 3 — サスペンド解消 Consumer が A を終えて B を受け取ります。待たされていた Producer の B 送信が完了します。 70

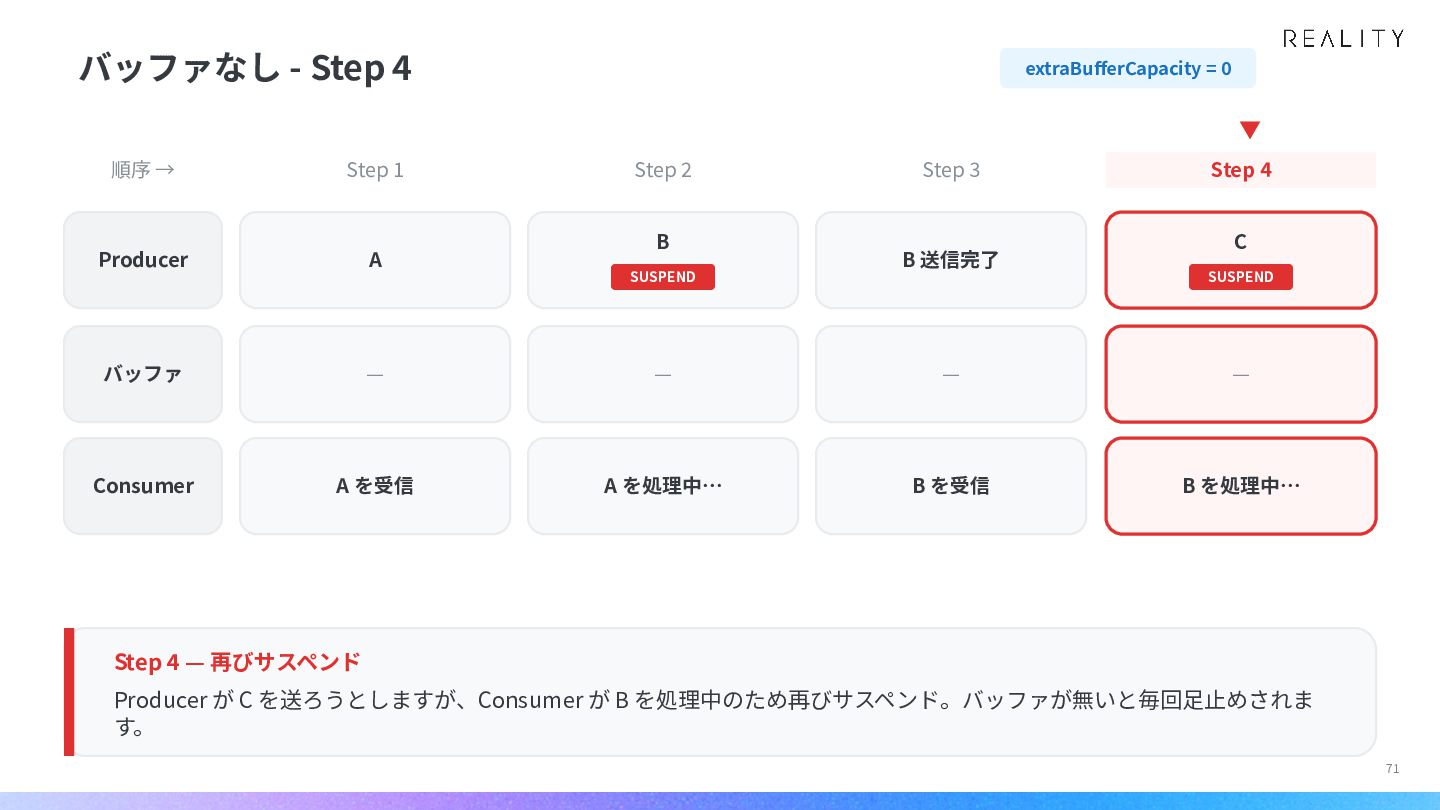

71. バッファなし - Step 4 extraBufferCapacity = 0 ▼ 順序 → Step 1 Producer A Step 2 B Step 3 B 送信完了 SUSPEND Step 4 C SUSPEND バッファ — — — — Consumer A を受信 A を処理中… B を受信 B を処理中… Step 4 — 再びサスペンド Producer が C を送ろうとしますが、Consumer が B を処理中のため再びサスペンド。バッファが無いと毎回⾜⽌めされま す。 71

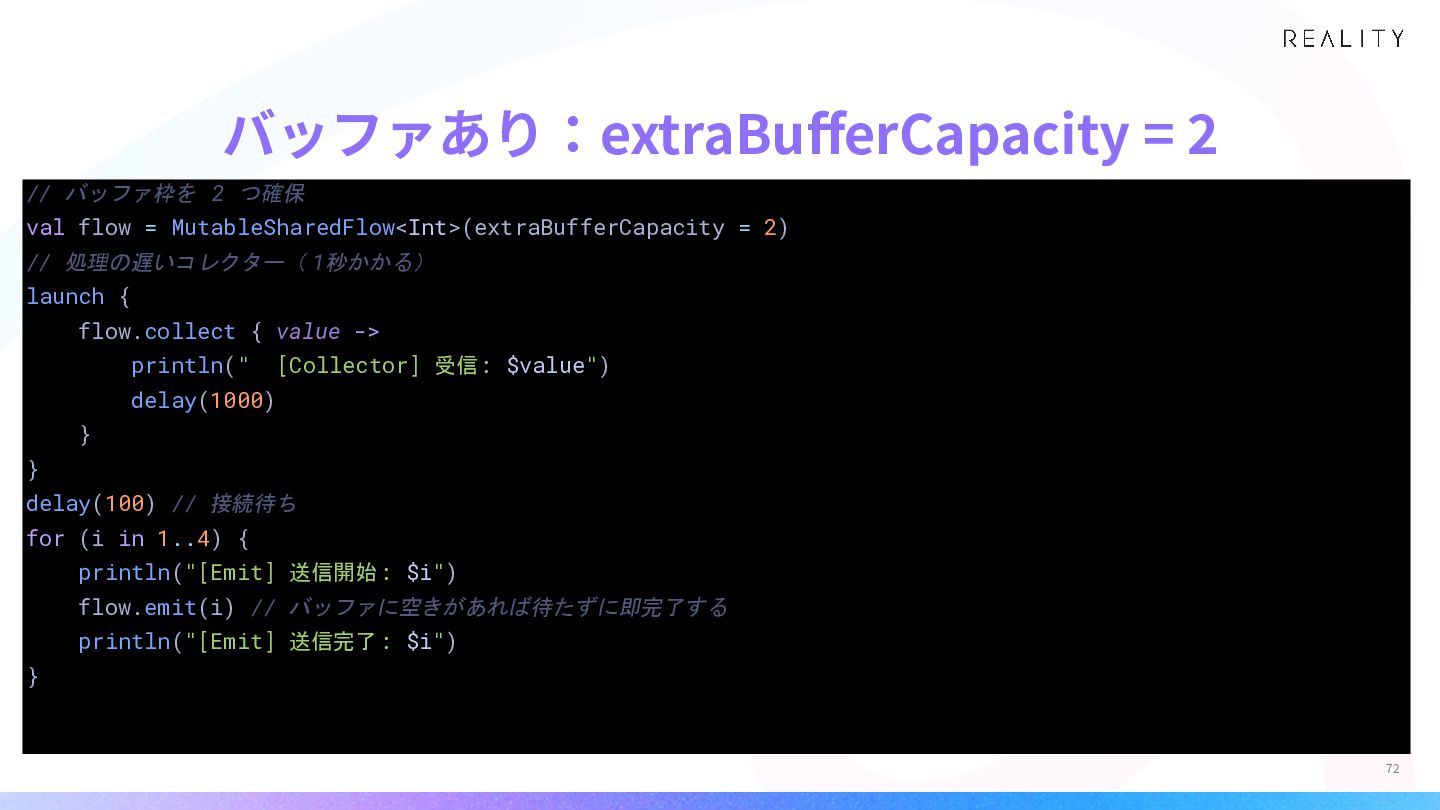

72. バッファあり：extraBufferCapacity = 2 // バッファ枠を 2 つ確保 val flow = MutableSharedFlow<Int>(extraBufferCapacity = 2) // 処理の遅いコレクター（ 1秒かかる） launch { flow.collect { value -> println(" [Collector] 受信: $value") delay(1000) } } delay(100) // 接続待ち for (i in 1..4) { println("[Emit] 送信開始: $i") flow.emit(i) // バッファに空きがあれば待たずに即完了する println("[Emit] 送信完了: $i") } 72

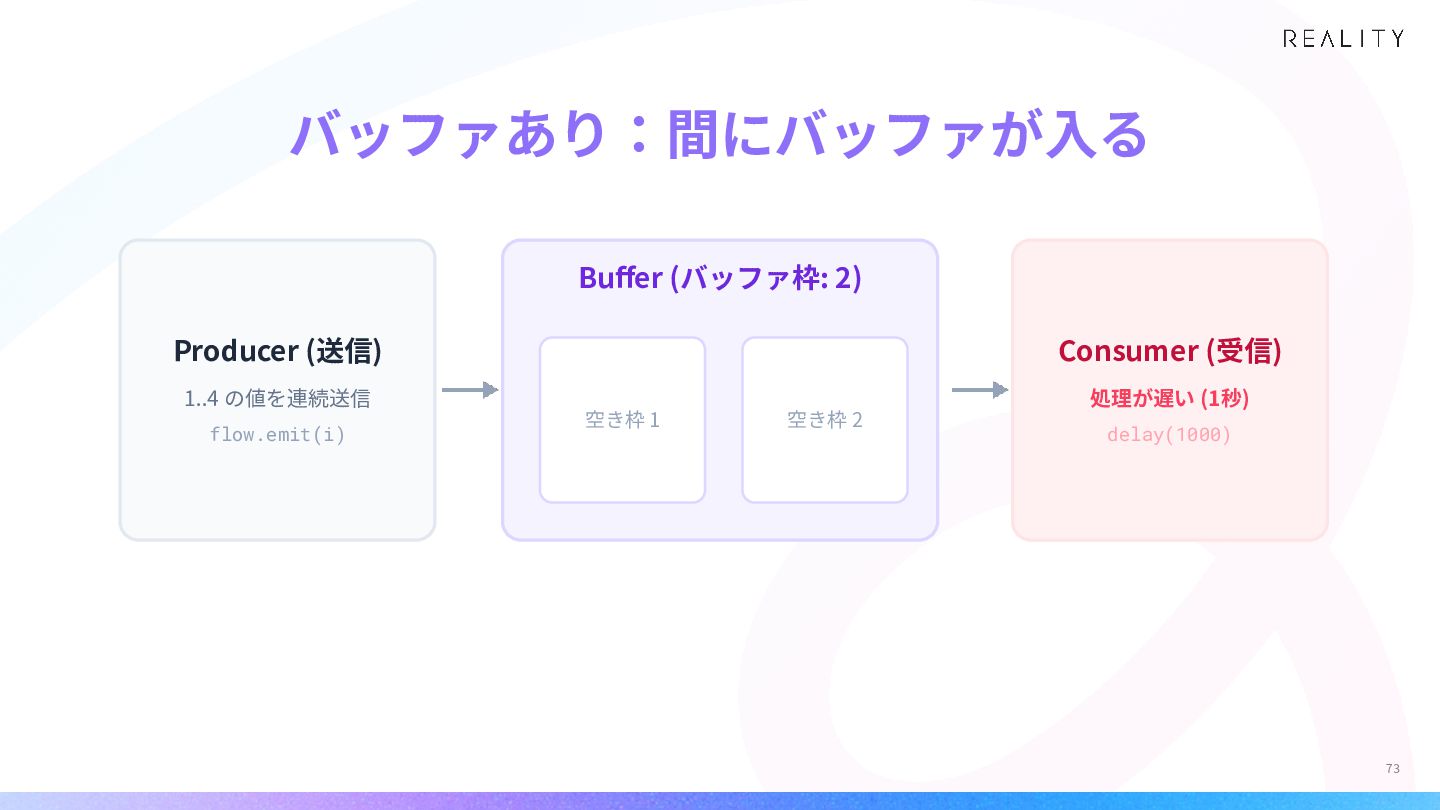

73. バッファあり：間にバッファが⼊る Buffer (バッファ枠: 2) Producer (送信) Consumer (受信) 1..4 の値を連続送信 flow.emit(i) 処理が遅い (1秒) 空き枠 1 空き枠 2 delay(1000) 73

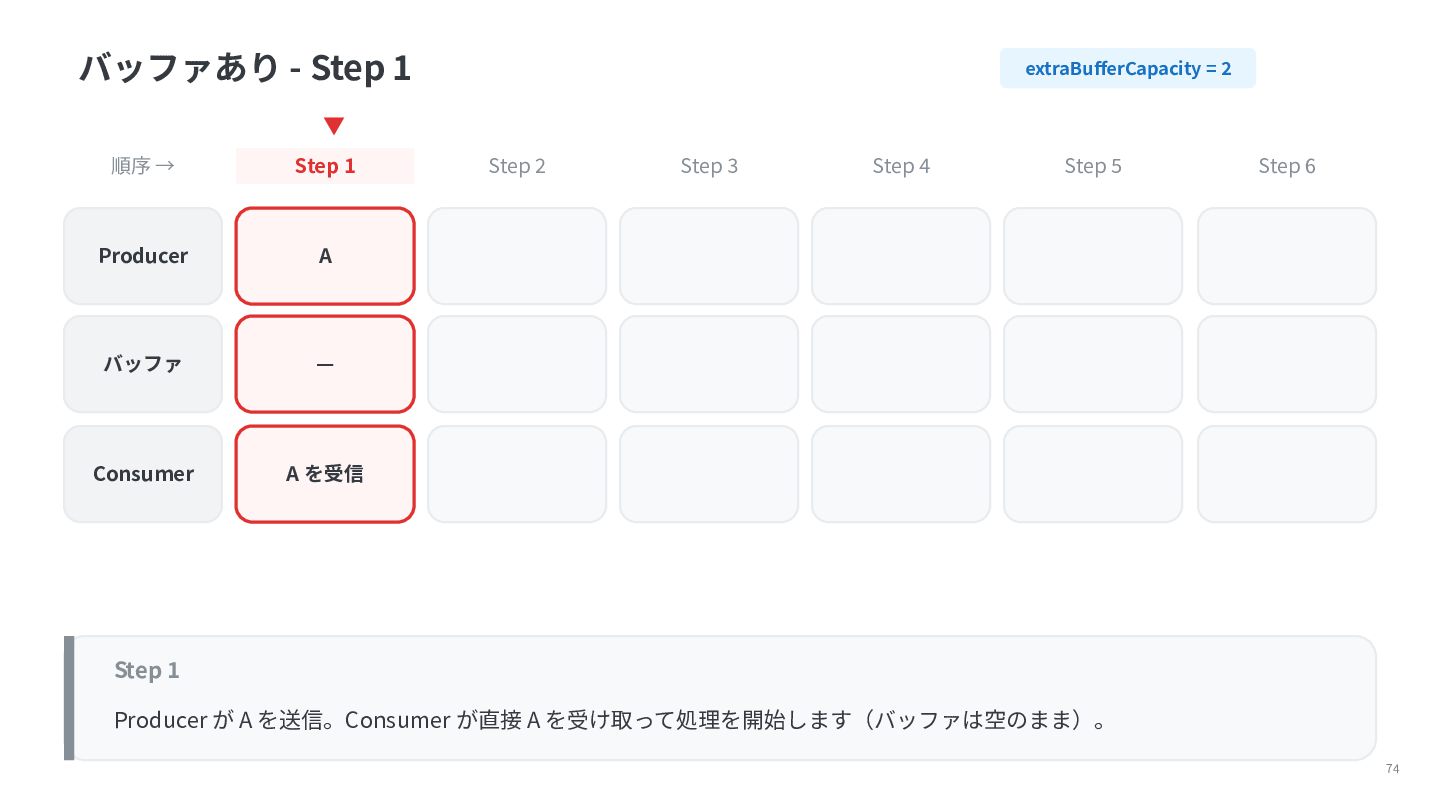

74. バッファあり - Step 1 extraBufferCapacity = 2 ▼ 順序 → Step 1 Producer A バッファ — Consumer A を受信 Step 2 Step 3 Step 4 Step 5 Step 6 Step 1 Producer が A を送信。Consumer が直接 A を受け取って処理を開始します（バッファは空のまま）。 74

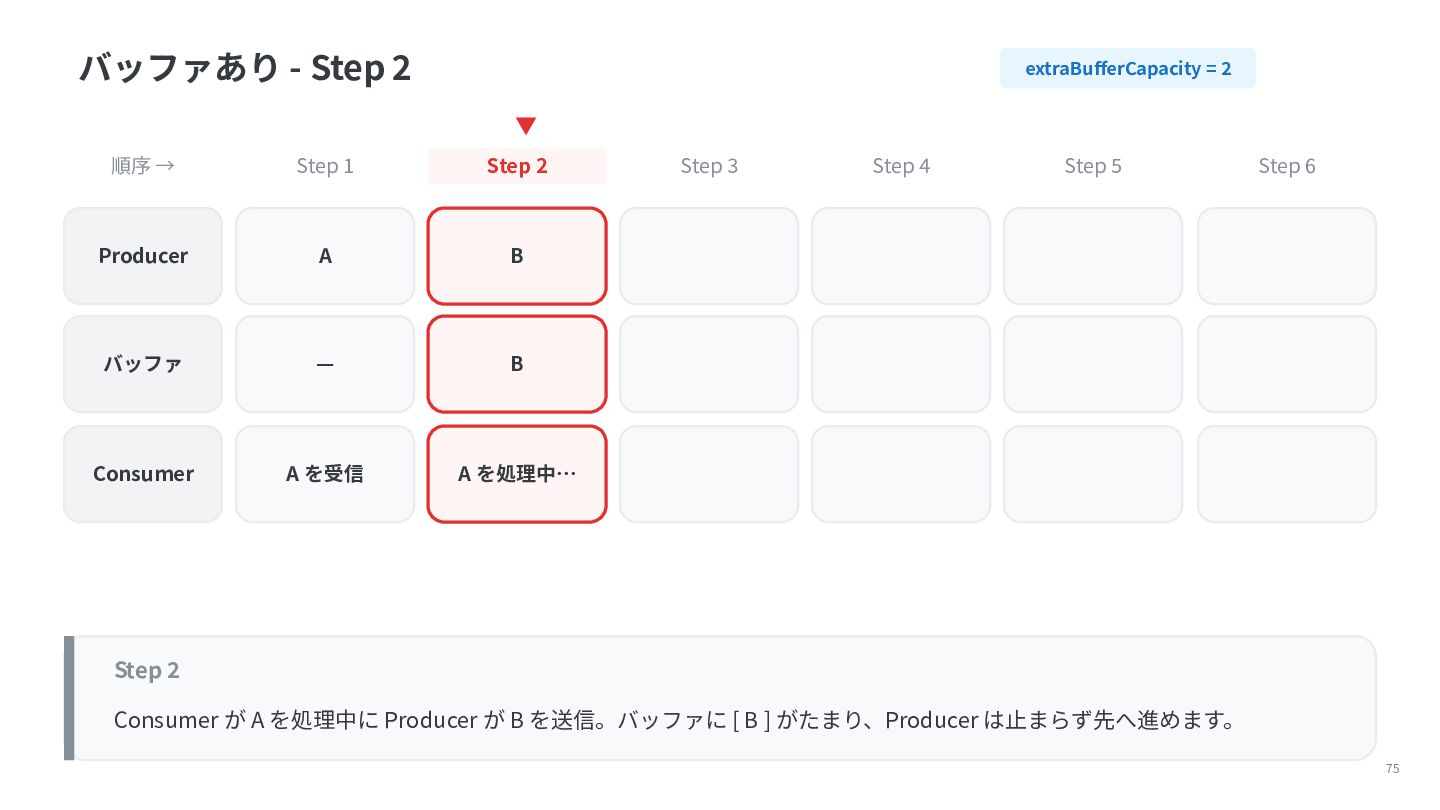

75. バッファあり - Step 2 extraBufferCapacity = 2 ▼ 順序 → Step 1 Step 2 Producer A B バッファ — B Consumer A を受信 A を処理中… Step 3 Step 4 Step 5 Step 6 Step 2 Consumer が A を処理中に Producer が B を送信。バッファに [ B ] がたまり、Producer は⽌まらず先へ進めます。 75

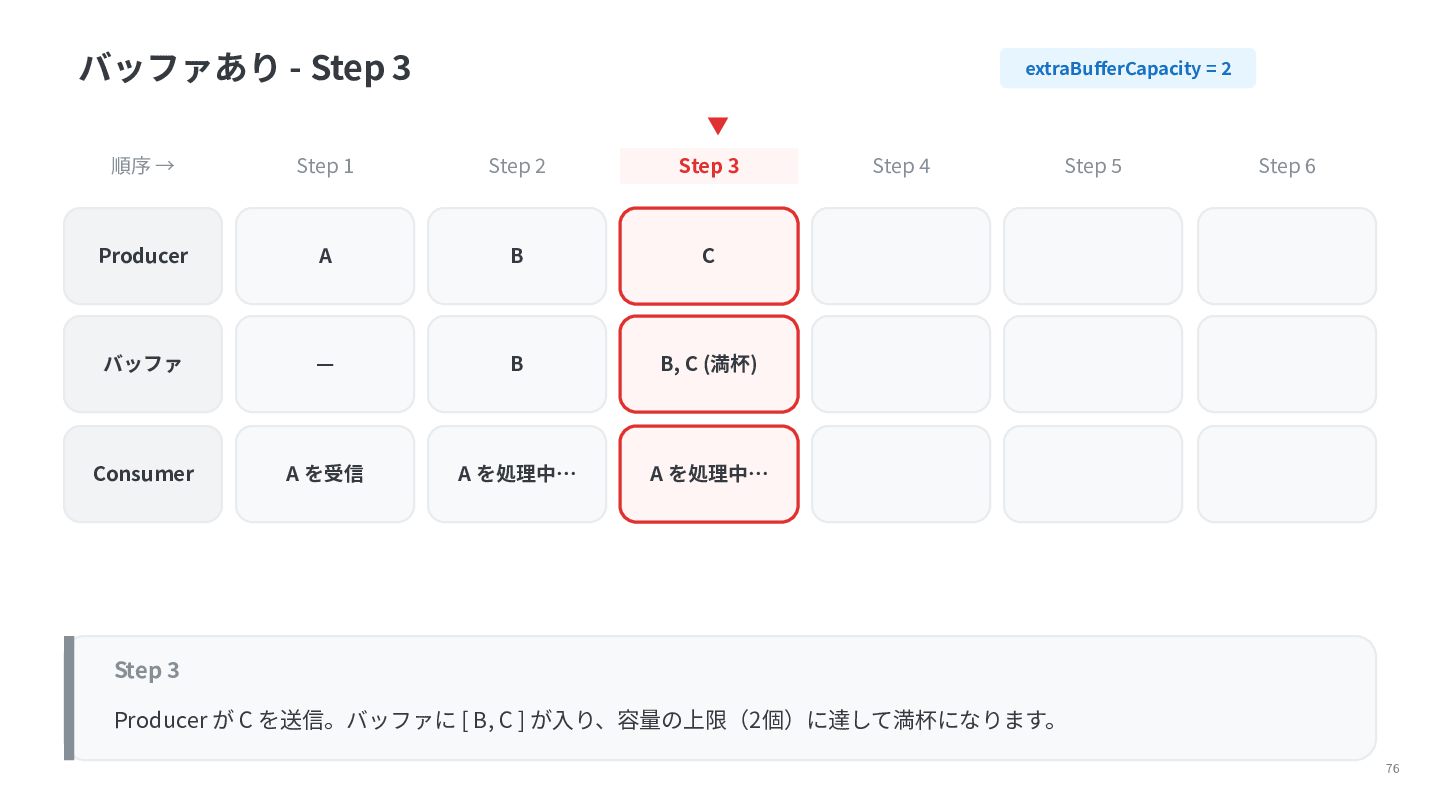

76. バッファあり - Step 3 extraBufferCapacity = 2 ▼ 順序 → Step 1 Step 2 Step 3 Producer A B C バッファ — B B, C (満杯) Consumer A を受信 A を処理中… A を処理中… Step 4 Step 5 Step 6 Step 3 Producer が C を送信。バッファに [ B, C ] が⼊り、容量の上限（2個）に達して満杯になります。 76

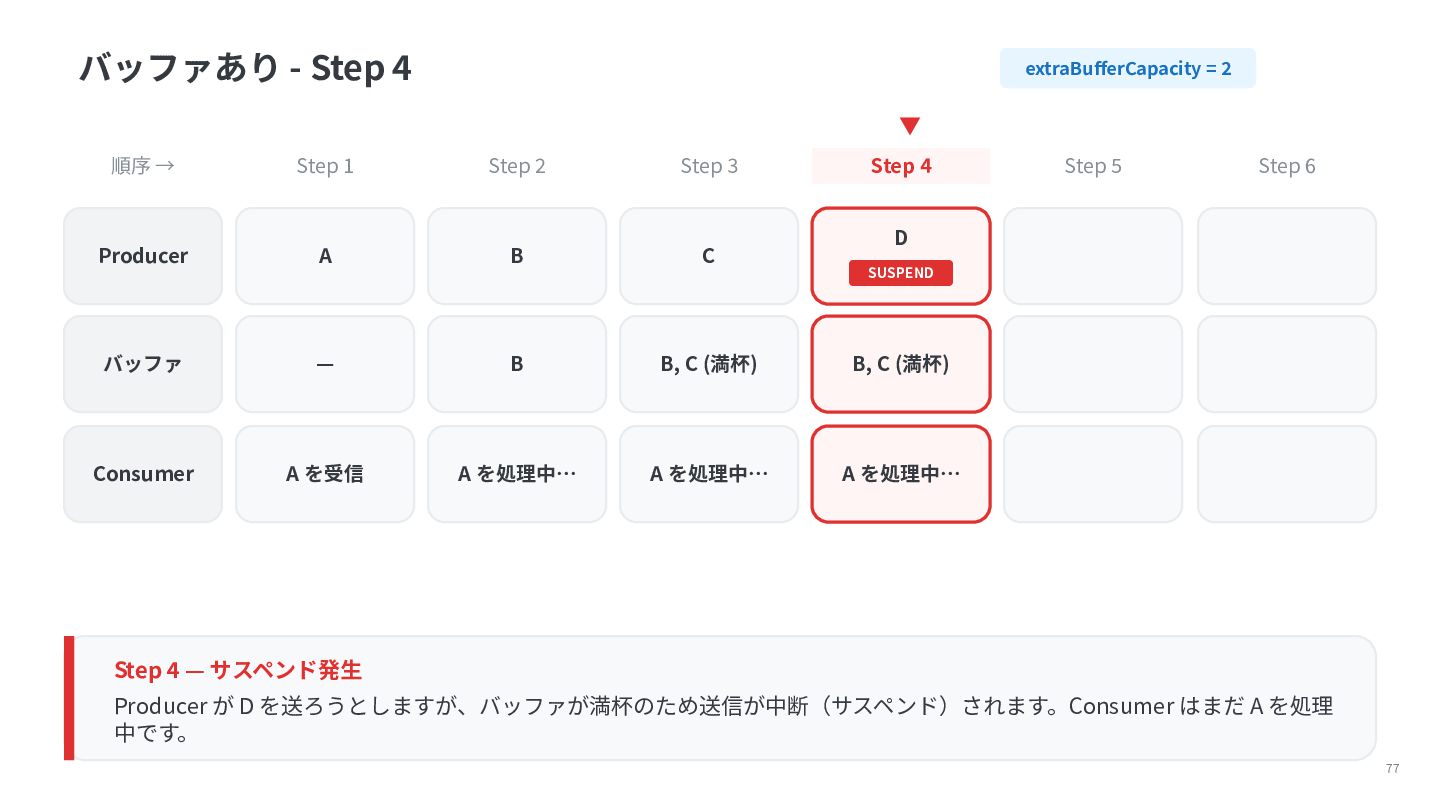

77. バッファあり - Step 4 extraBufferCapacity = 2 ▼ 順序 → Step 1 Step 2 Step 3 Producer A B C Step 4 Step 5 Step 6 D SUSPEND バッファ — B B, C (満杯) B, C (満杯) Consumer A を受信 A を処理中… A を処理中… A を処理中… Step 4 — サスペンド発⽣ Producer が D を送ろうとしますが、バッファが満杯のため送信が中断（サスペンド）されます。Consumer はまだ A を処理 中です。 77

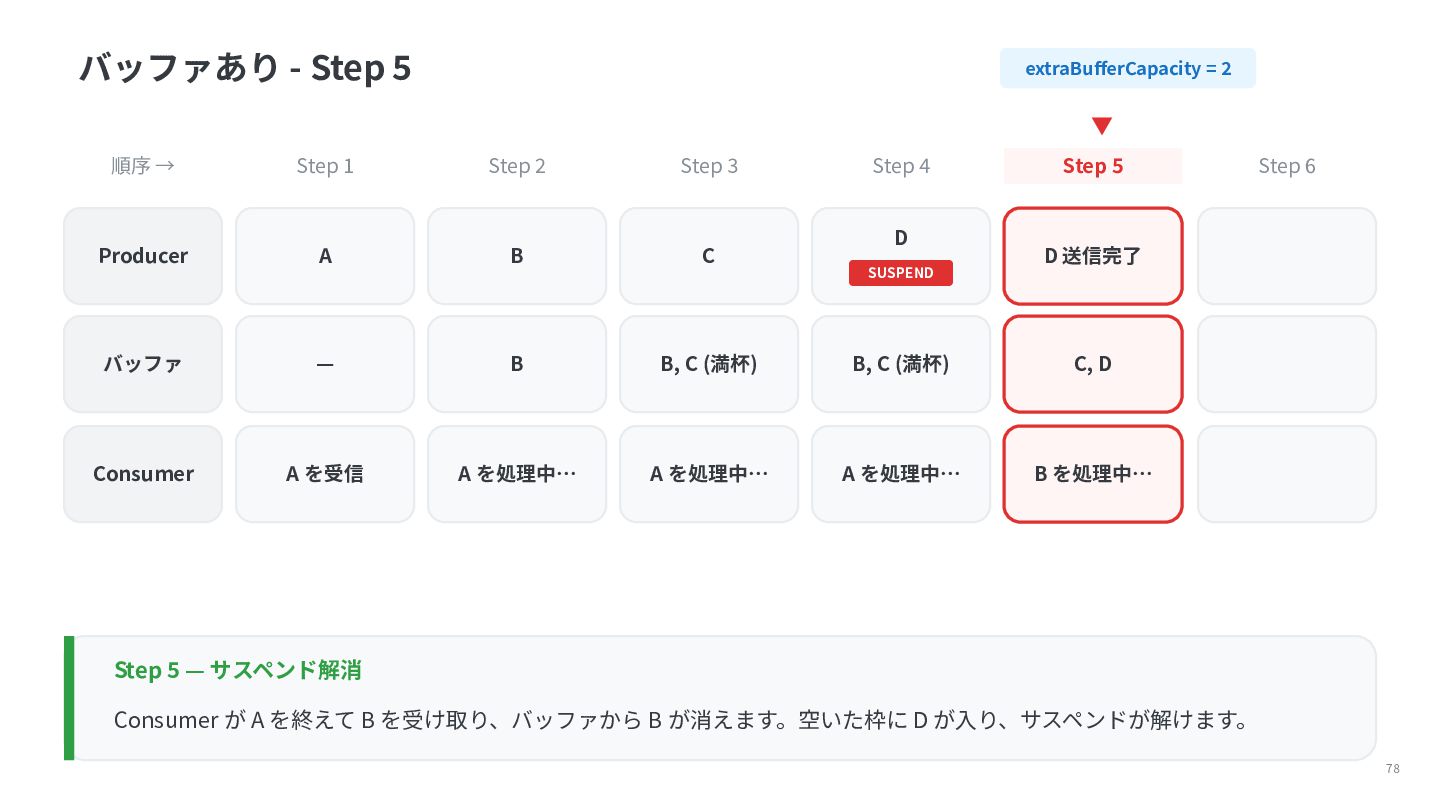

78. バッファあり - Step 5 extraBufferCapacity = 2 ▼ 順序 → Step 1 Step 2 Step 3 Producer A B C Step 4 D Step 5 Step 6 D 送信完了 SUSPEND バッファ — B B, C (満杯) B, C (満杯) C, D Consumer A を受信 A を処理中… A を処理中… A を処理中… B を処理中… Step 5 — サスペンド解消 Consumer が A を終えて B を受け取り、バッファから B が消えます。空いた枠に D が⼊り、サスペンドが解けます。 78

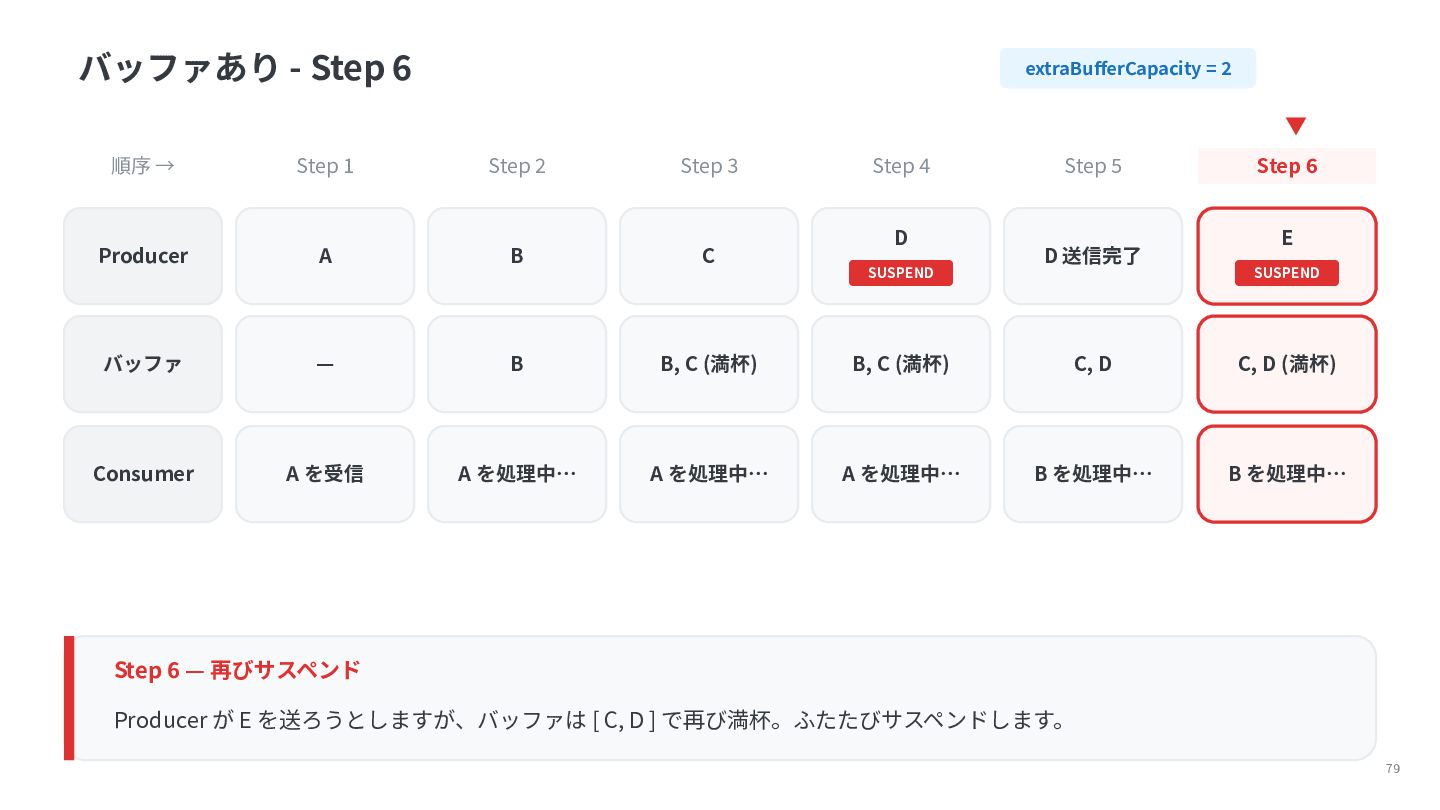

79. バッファあり - Step 6 extraBufferCapacity = 2 ▼ 順序 → Step 1 Step 2 Step 3 Producer A B C Step 4 D Step 5 D 送信完了 SUSPEND Step 6 E SUSPEND バッファ — B B, C (満杯) B, C (満杯) C, D C, D (満杯) Consumer A を受信 A を処理中… A を処理中… A を処理中… B を処理中… B を処理中… Step 6 — 再びサスペンド Producer が E を送ろうとしますが、バッファは [ C, D ] で再び満杯。ふたたびサスペンドします。 79

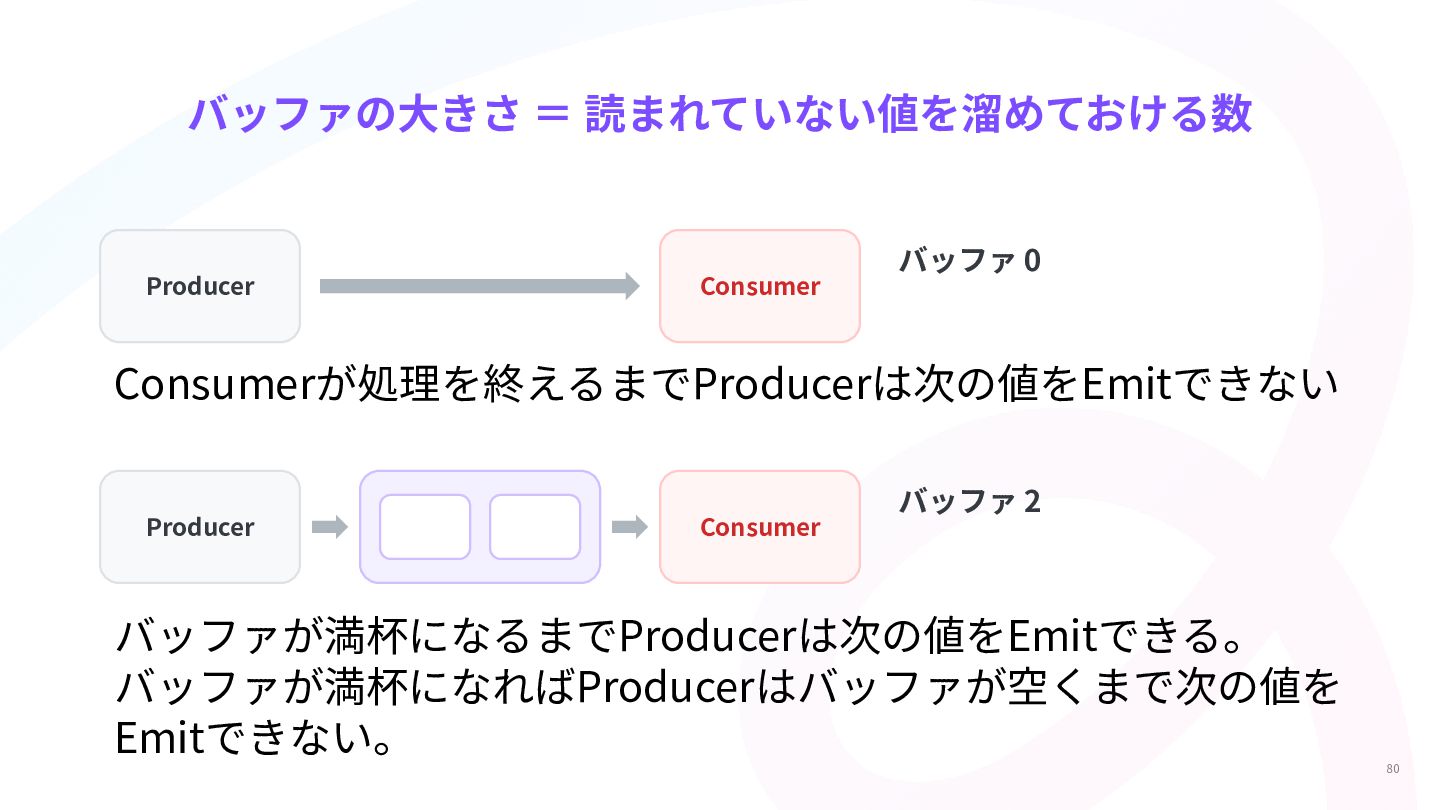

80. バッファの⼤きさ ＝ 読まれていない値を溜めておける数 Producer Consumer バッファ 0 Consumerが処理を終えるまでProducerは次の値をEmitできない Producer Consumer バッファ 2 バッファが満杯になるまでProducerは次の値をEmitできる。 バッファが満杯になればProducerはバッファが空くまで次の値を Emitできない。 80

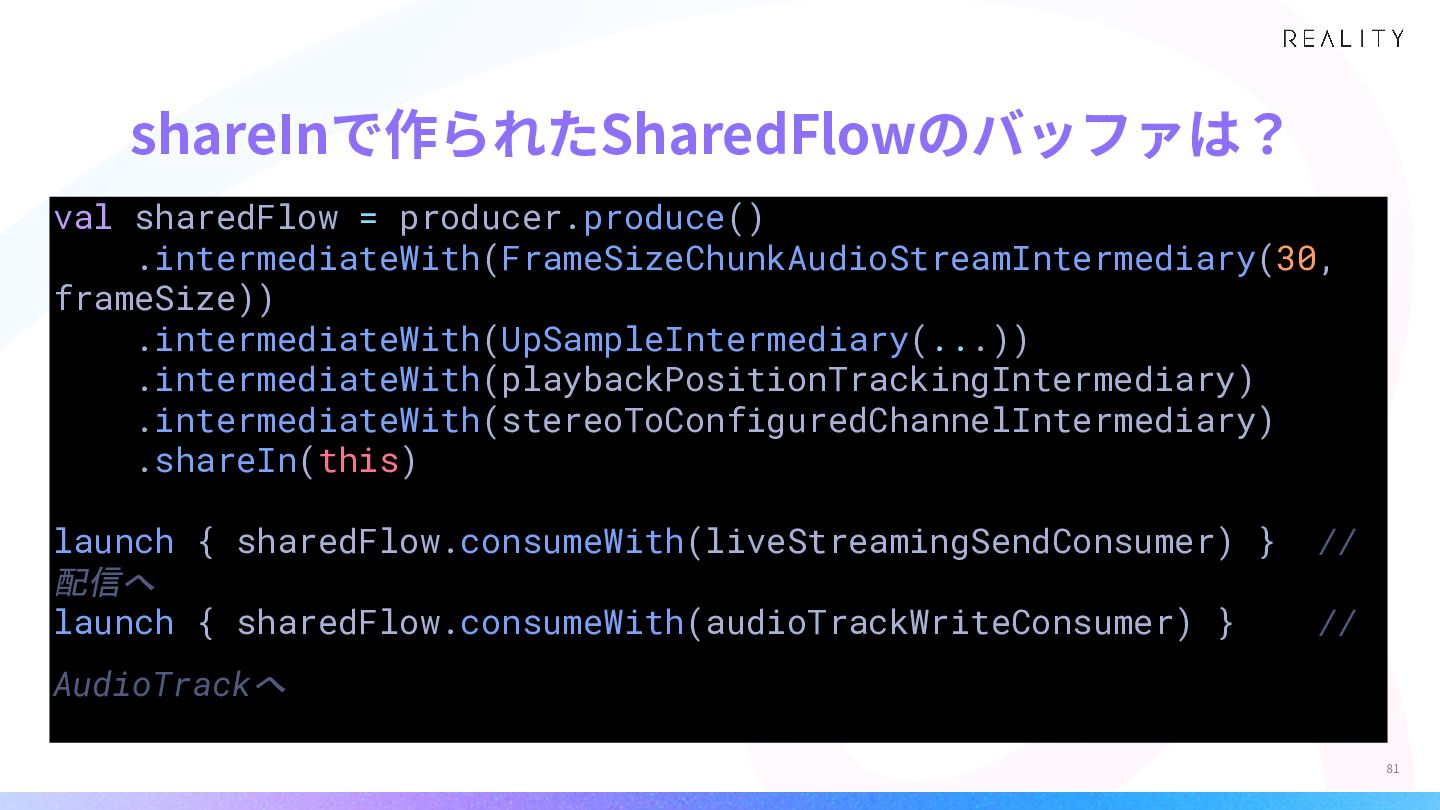

81. shareInで作られたSharedFlowのバッファは？ val sharedFlow = producer.produce() .intermediateWith(FrameSizeChunkAudioStreamIntermediary(30, frameSize)) .intermediateWith(UpSampleIntermediary(...)) .intermediateWith(playbackPositionTrackingIntermediary) .intermediateWith(stereoToConfiguredChannelIntermediary) .shareIn(this) launch { sharedFlow.consumeWith(liveStreamingSendConsumer) } 配信へ launch { sharedFlow.consumeWith(audioTrackWriteConsumer) } // // AudioTrackへ 81

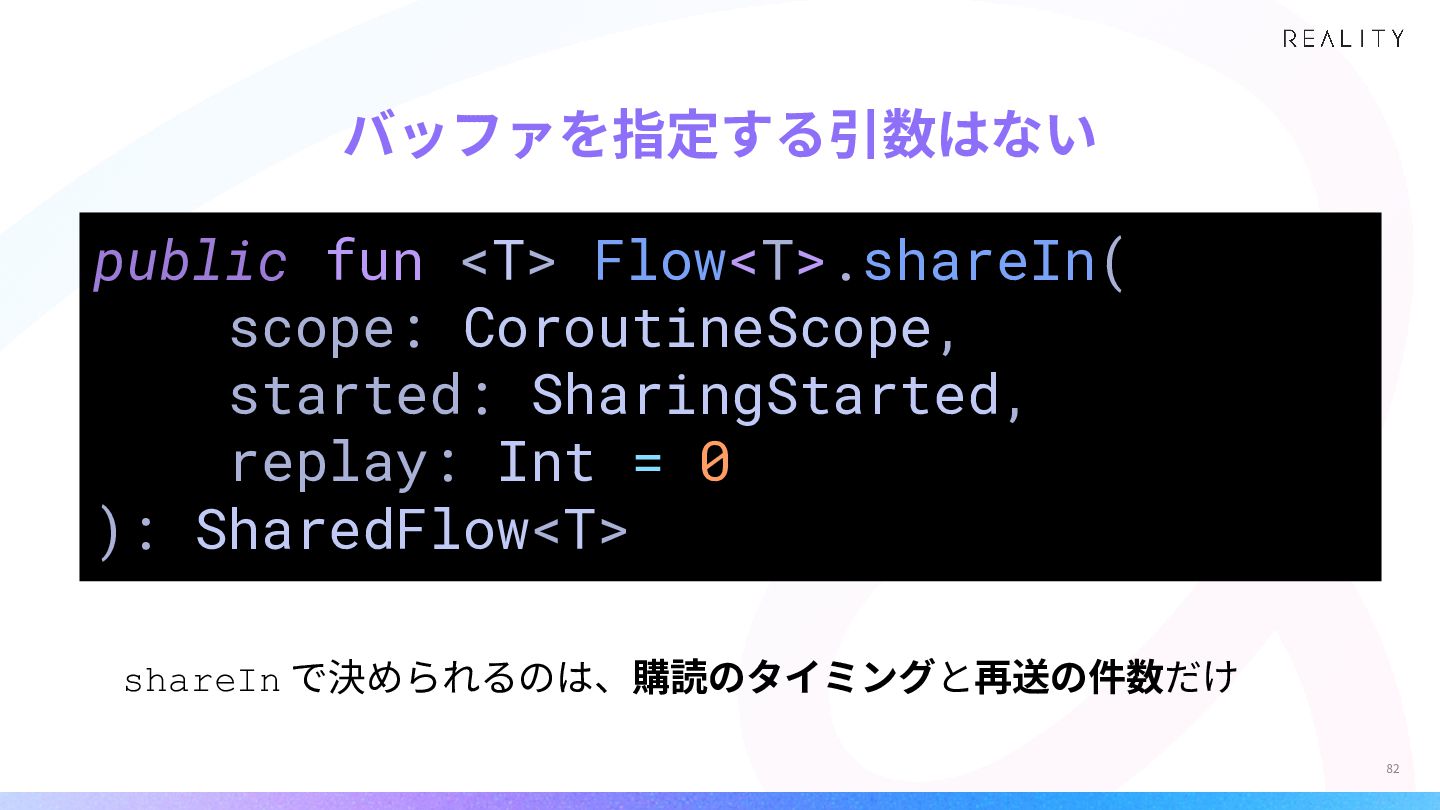

82. バッファを指定する引数はない public fun <T> Flow<T>.shareIn( scope: CoroutineScope, started: SharingStarted, replay: Int = 0 ): SharedFlow<T> shareIn で決められるのは、購読のタイミングと再送の件数だけ 82
83. ドキュメントを⾒る https://kotlinlang.org/api/kotlinx.coroutines/kotlinx-coroutines-core/kotlinx.coroutines.flow/share-in.html 83

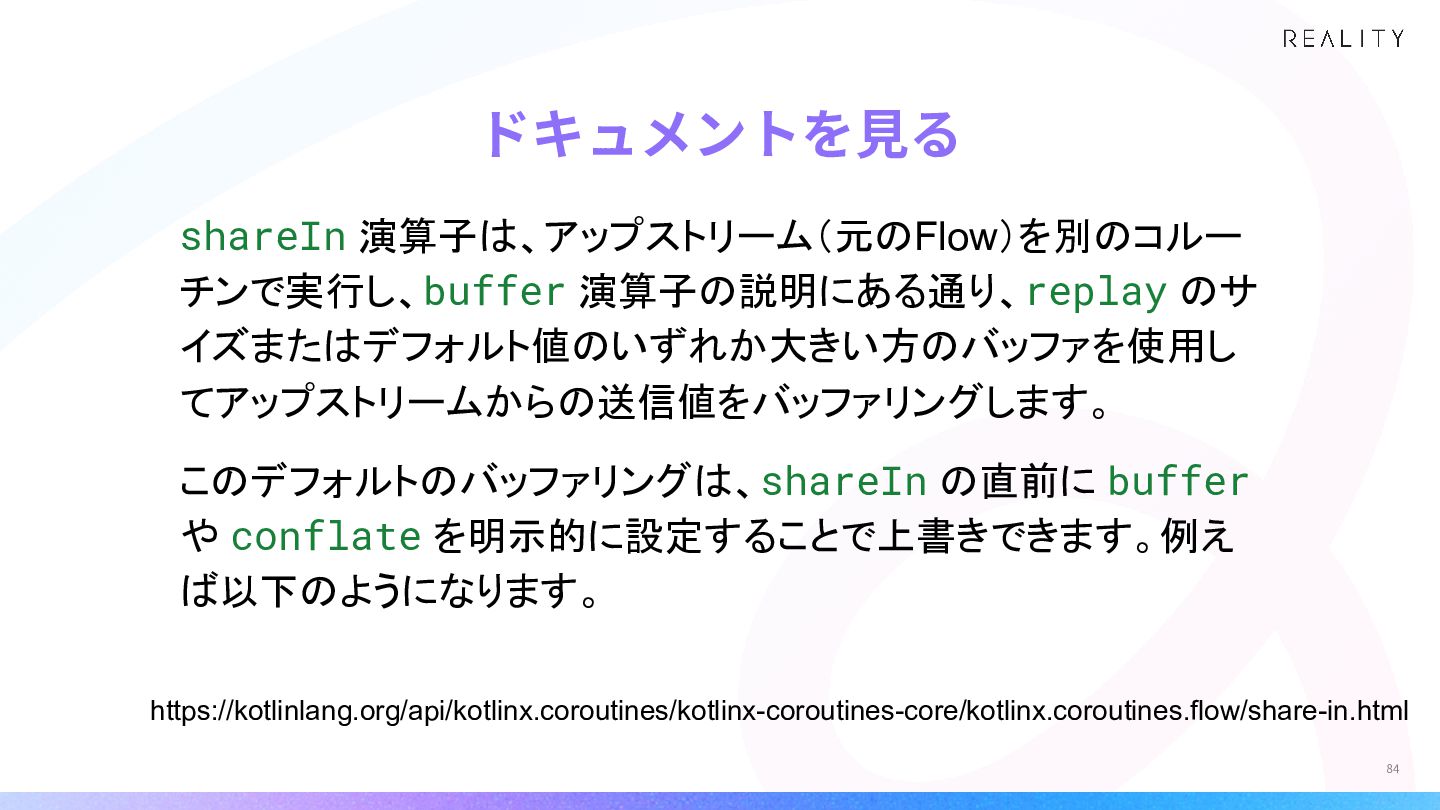

84. ドキュメントを⾒る shareIn 演算子は、アップストリーム（元のFlow）を別のコルー チンで実行し、buffer 演算子の説明にある通り、replay のサ イズまたはデフォルト値のいずれか大きい方のバッファを使用し てアップストリームからの送信値をバッファリングします。 このデフォルトのバッファリングは、shareIn の直前に buffer や conflate を明示的に設定することで上書きできます。例え ば以下のようになります。 https://kotlinlang.org/api/kotlinx.coroutines/kotlinx-coroutines-core/kotlinx.coroutines.flow/share-in.html 84

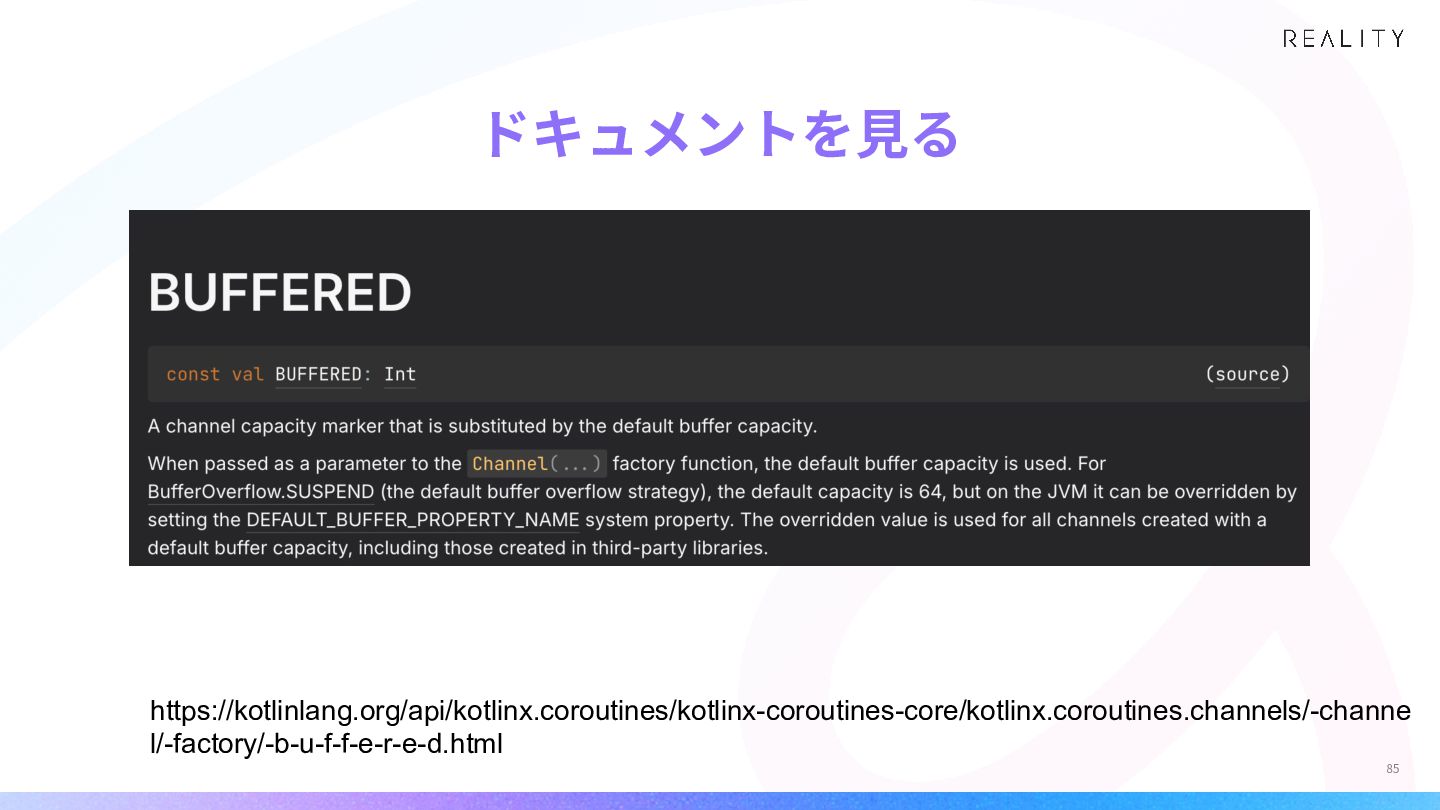

85. ドキュメントを⾒る https://kotlinlang.org/api/kotlinx.coroutines/kotlinx-coroutines-core/kotlinx.coroutines.channels/-channe l/-factory/-b-u-f-f-e-r-e-d.html 85

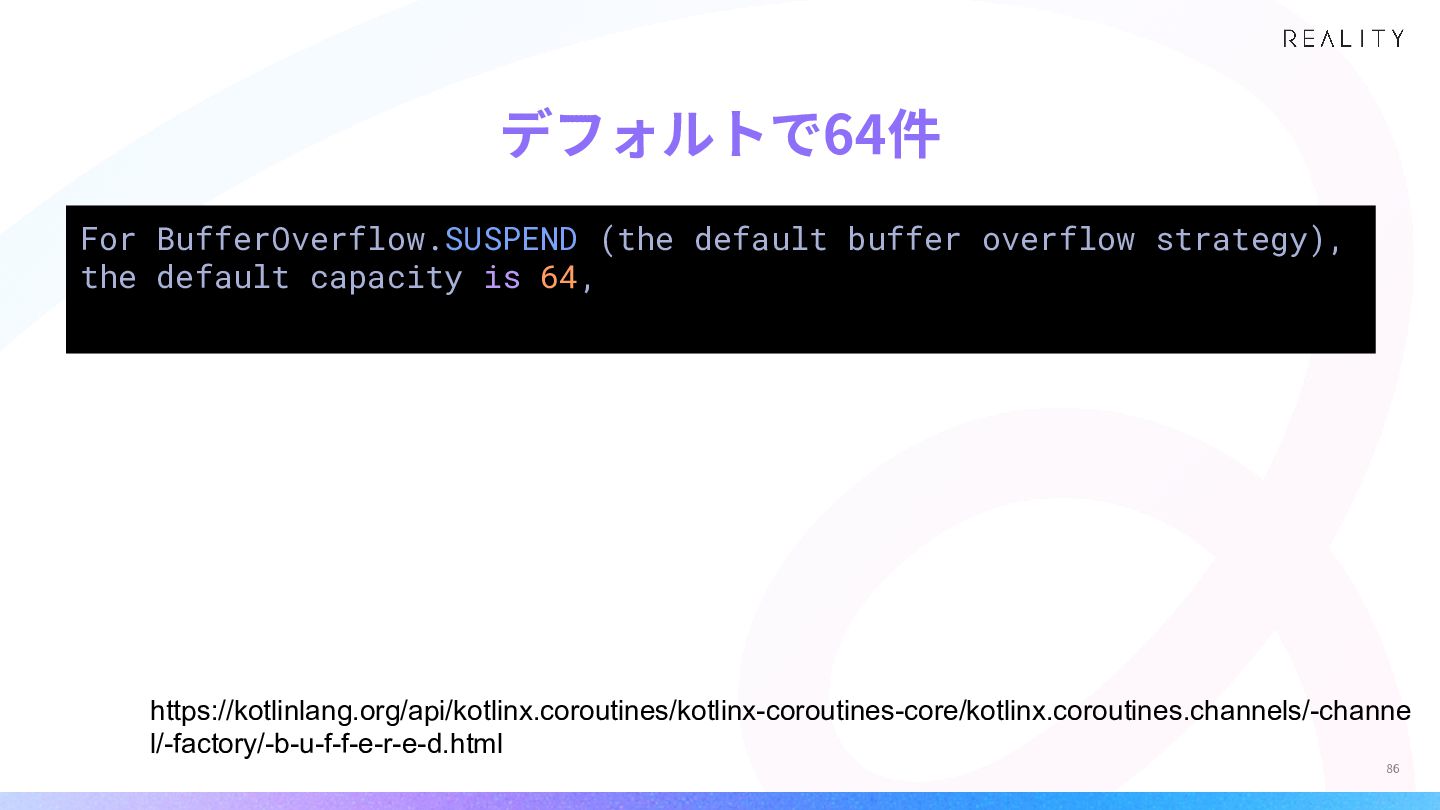

86. デフォルトで64件 For BufferOverflow.SUSPEND (the default buffer overflow strategy), the default capacity is 64, https://kotlinlang.org/api/kotlinx.coroutines/kotlinx-coroutines-core/kotlinx.coroutines.channels/-channe l/-factory/-b-u-f-f-e-r-e-d.html 86
87. 1. ⾳声の基礎とAndroidでの再⽣ 2. ⾳声をFlowで扱う 3. 実例：BGMが早送りで再⽣される 3-1 どこが怪しいか 3-2 shareIn を調べる 3-3 原因と対処 4. まとめ 87

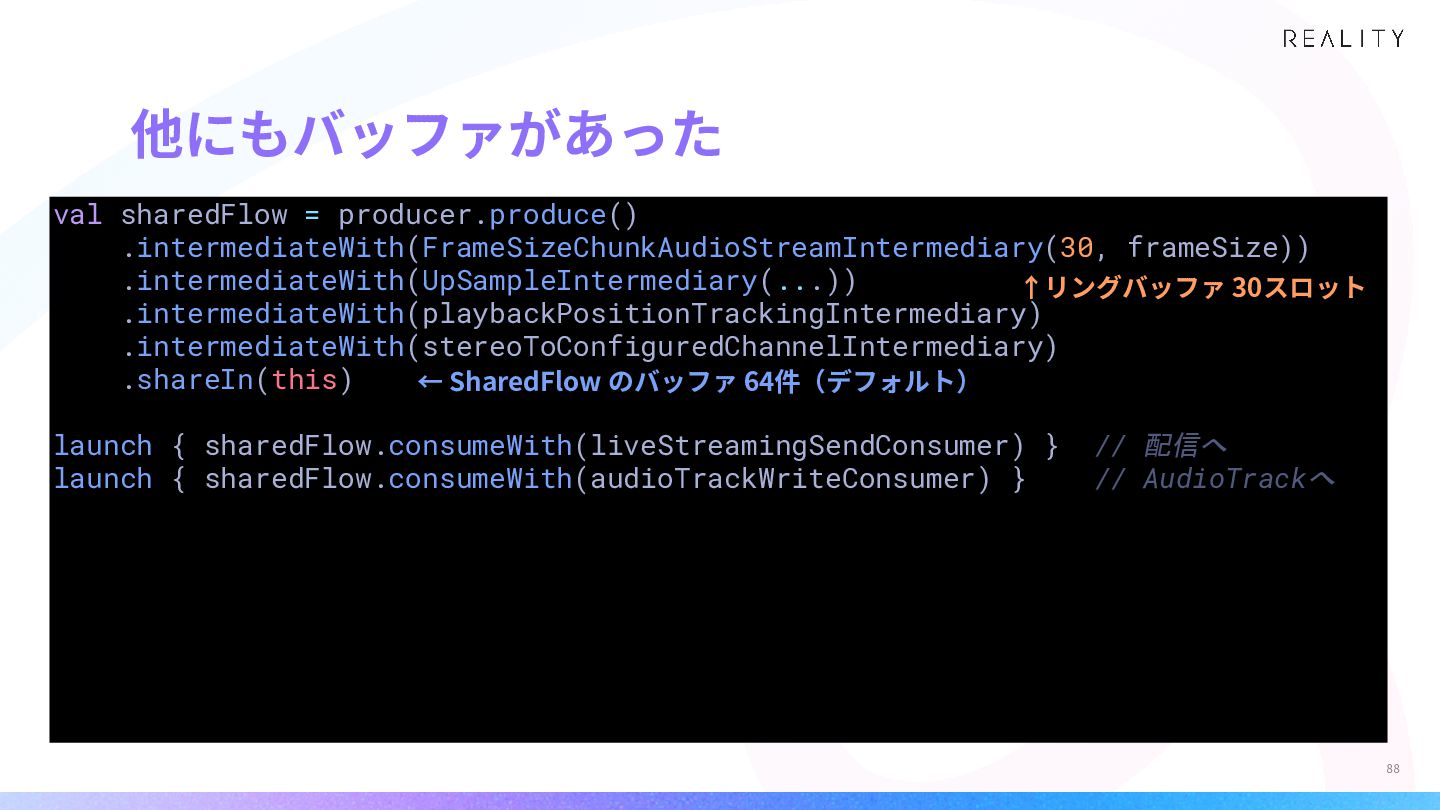

88. 他にもバッファがあった val sharedFlow = producer.produce() .intermediateWith(FrameSizeChunkAudioStreamIntermediary(30, frameSize)) .intermediateWith(UpSampleIntermediary(...)) ↑リングバッファ 30スロット .intermediateWith(playbackPositionTrackingIntermediary) .intermediateWith(stereoToConfiguredChannelIntermediary) .shareIn(this) ← SharedFlow のバッファ 64件（デフォルト） launch { sharedFlow.consumeWith(liveStreamingSendConsumer) } launch { sharedFlow.consumeWith(audioTrackWriteConsumer) } // 配信へ // AudioTrackへ 88

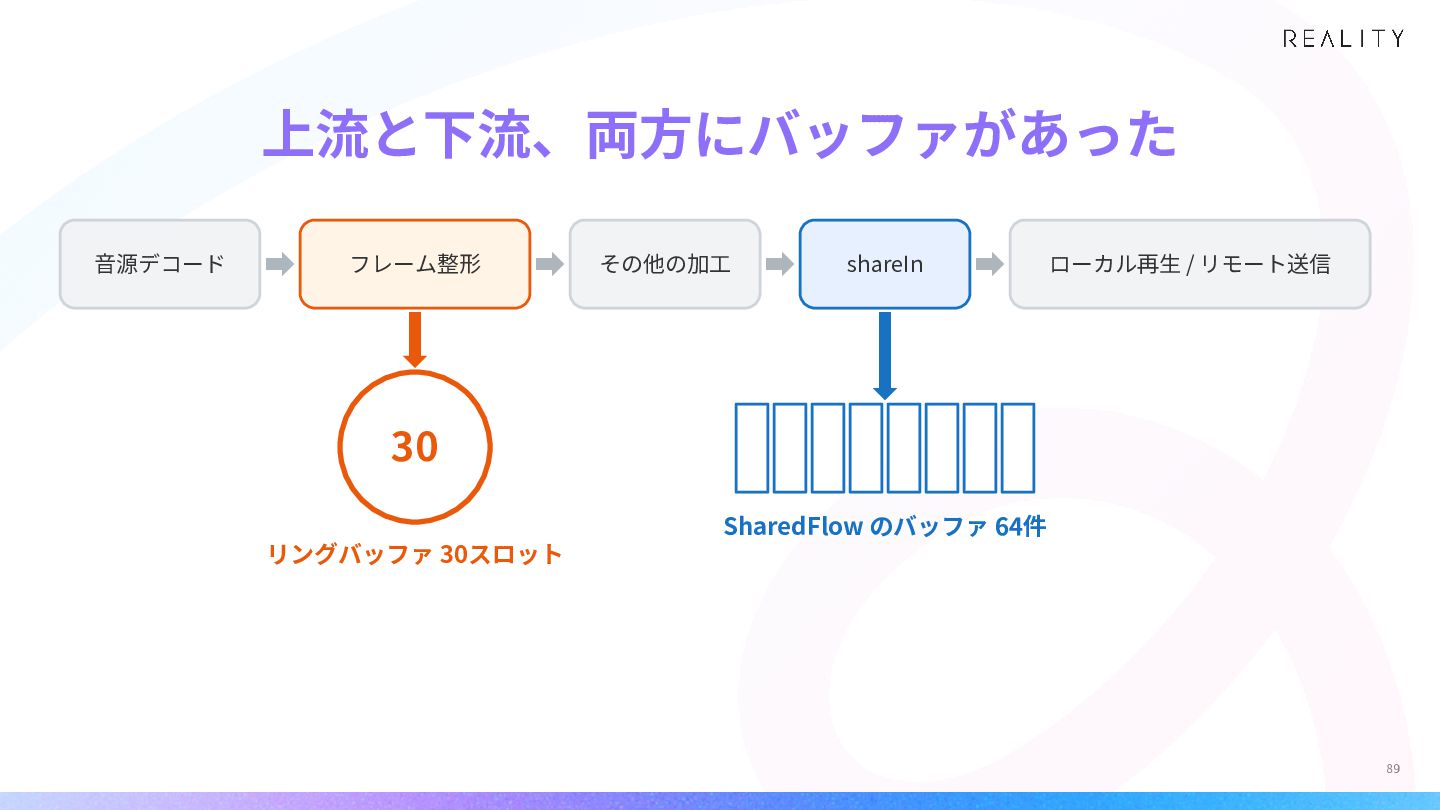

89. 上流と下流、両⽅にバッファがあった ⾳源デコード フレーム整形 その他の加⼯ shareIn ローカル再⽣ / リモート送信 30 SharedFlow のバッファ 64件 リングバッファ 30スロット 89

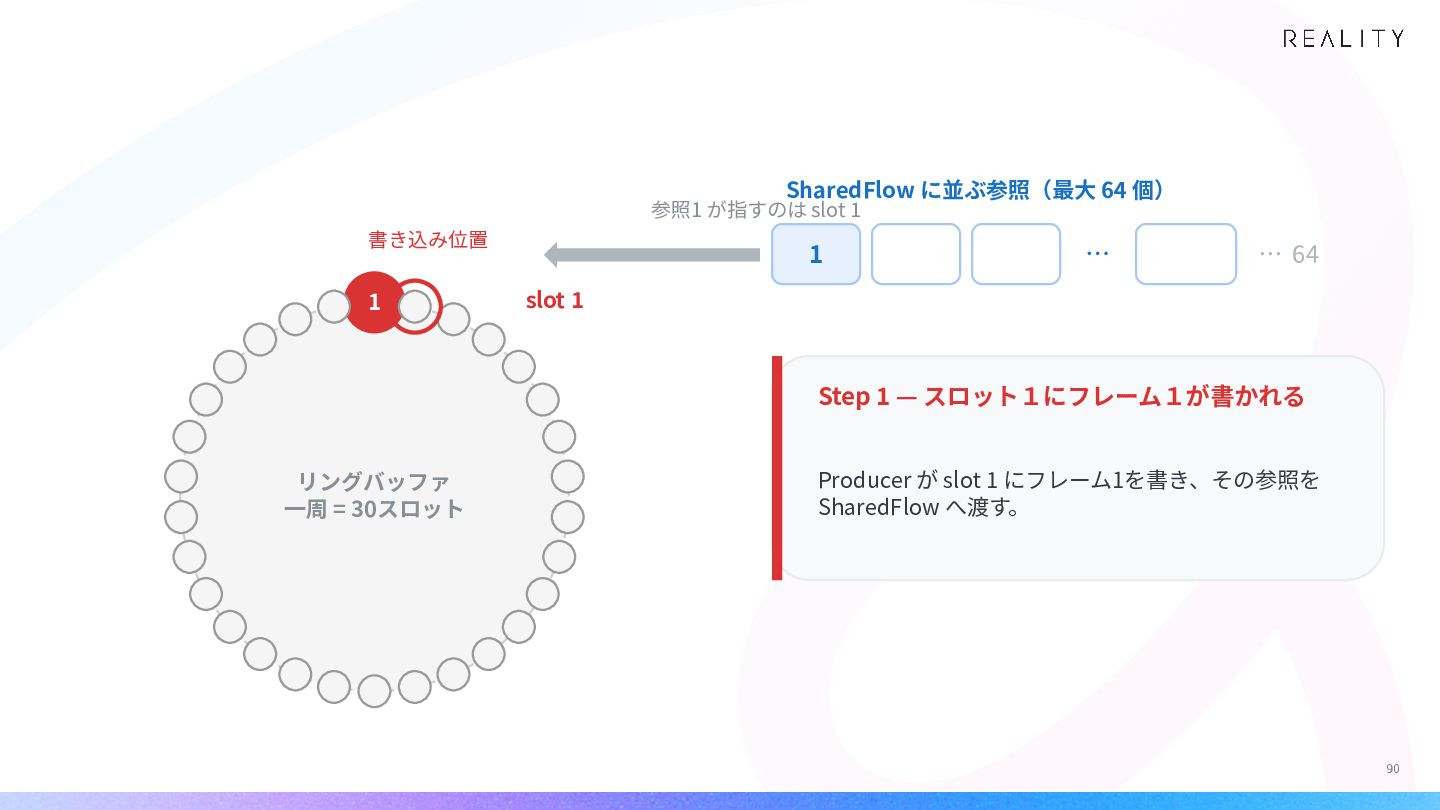

90. SharedFlow に並ぶ参照（最⼤ 64 個） 参照1 が指すのは slot 1 書き込み位置 1 1 … … 64 slot 1 Step 1 — スロット１にフレーム１が書かれる リングバッファ ⼀周 = 30スロット Producer が slot 1 にフレーム1を書き、その参照を SharedFlow へ渡す。 90

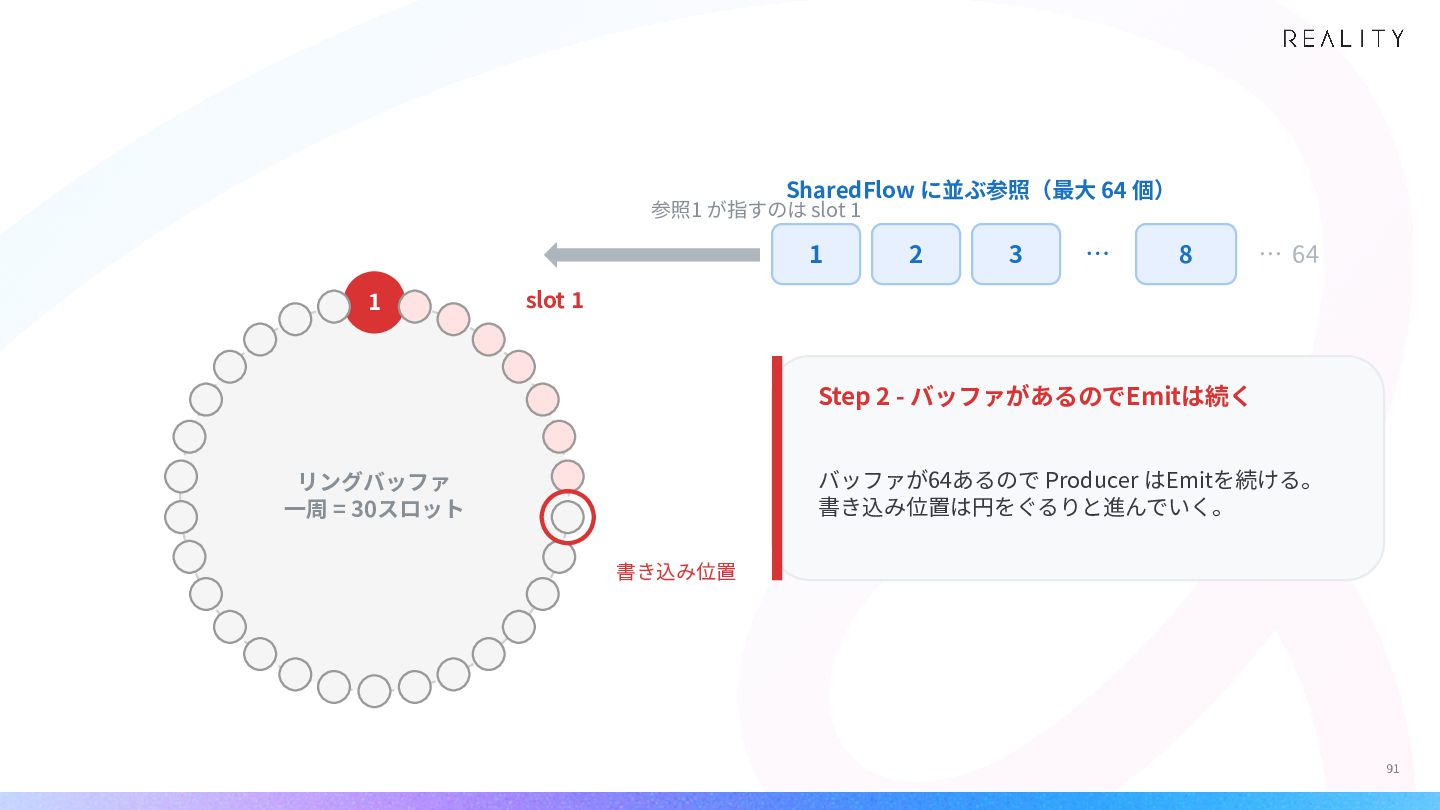

91. SharedFlow に並ぶ参照（最⼤ 64 個） 参照1 が指すのは slot 1 1 1 2 3 … 8 … 64 slot 1 Step 2 - バッファがあるのでEmitは続く バッファが64あるので Producer はEmitを続ける。 書き込み位置は円をぐるりと進んでいく。 リングバッファ ⼀周 = 30スロット 書き込み位置 91

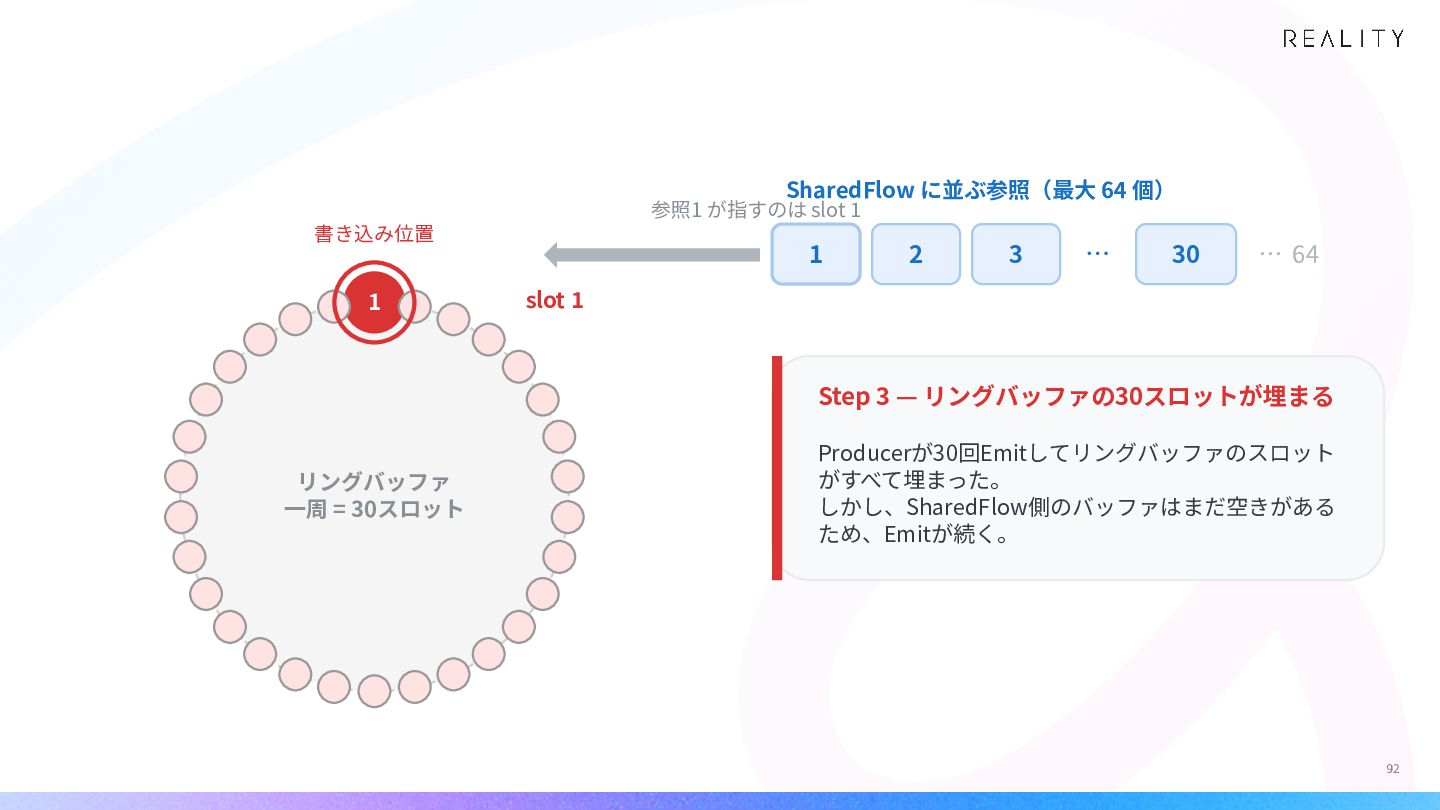

92. SharedFlow に並ぶ参照（最⼤ 64 個） 参照1 が指すのは slot 1 書き込み位置 1 1 2 3 … 30 … 64 slot 1 Step 3 — リングバッファの30スロットが埋まる リングバッファ ⼀周 = 30スロット Producerが30回Emitしてリングバッファのスロット がすべて埋まった。 しかし、SharedFlow側のバッファはまだ空きがある ため、Emitが続く。 92

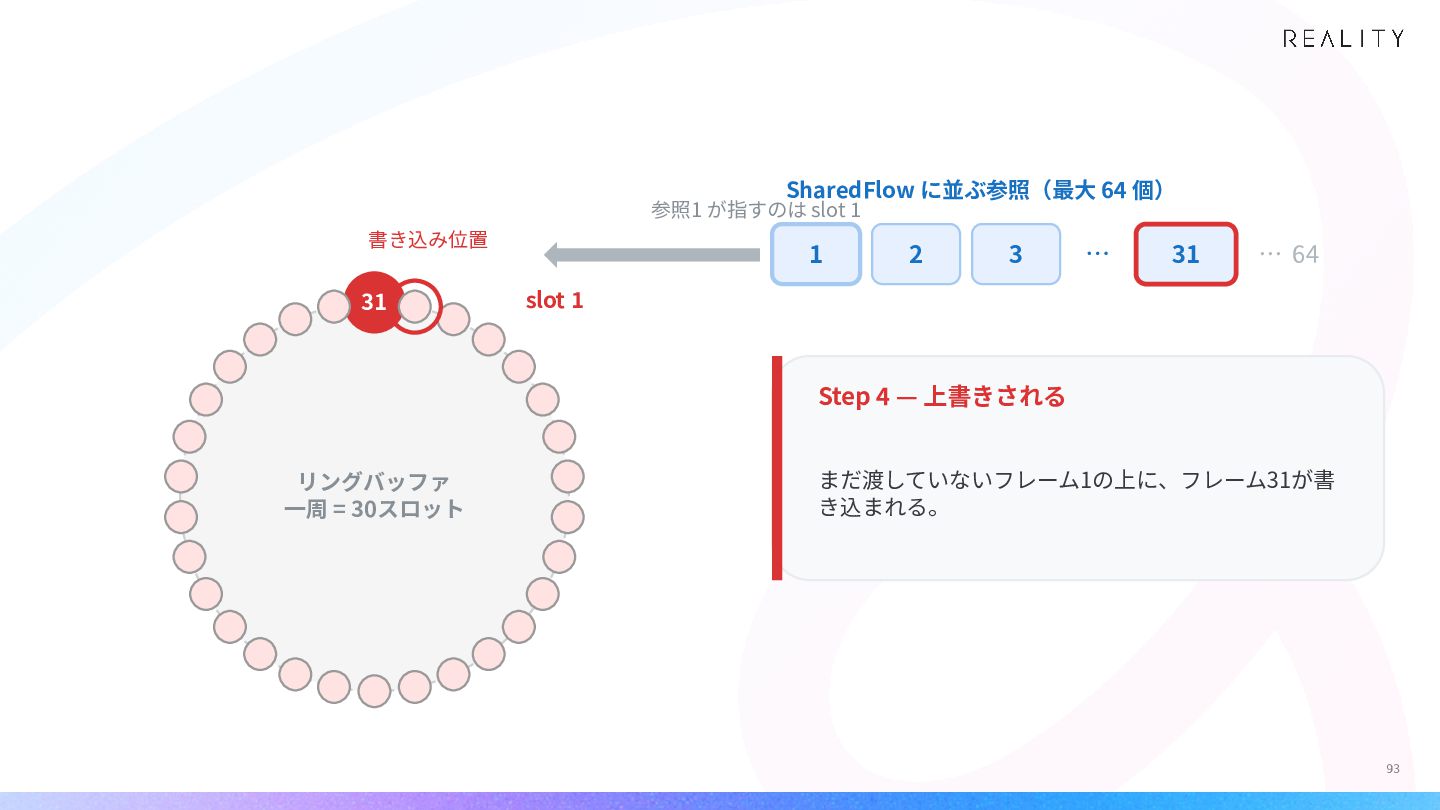

93. SharedFlow に並ぶ参照（最⼤ 64 個） 参照1 が指すのは slot 1 書き込み位置 31 1 2 3 … 31 … 64 slot 1 Step 4 — 上書きされる リングバッファ ⼀周 = 30スロット まだ渡していないフレーム1の上に、フレーム31が書 き込まれる。 93

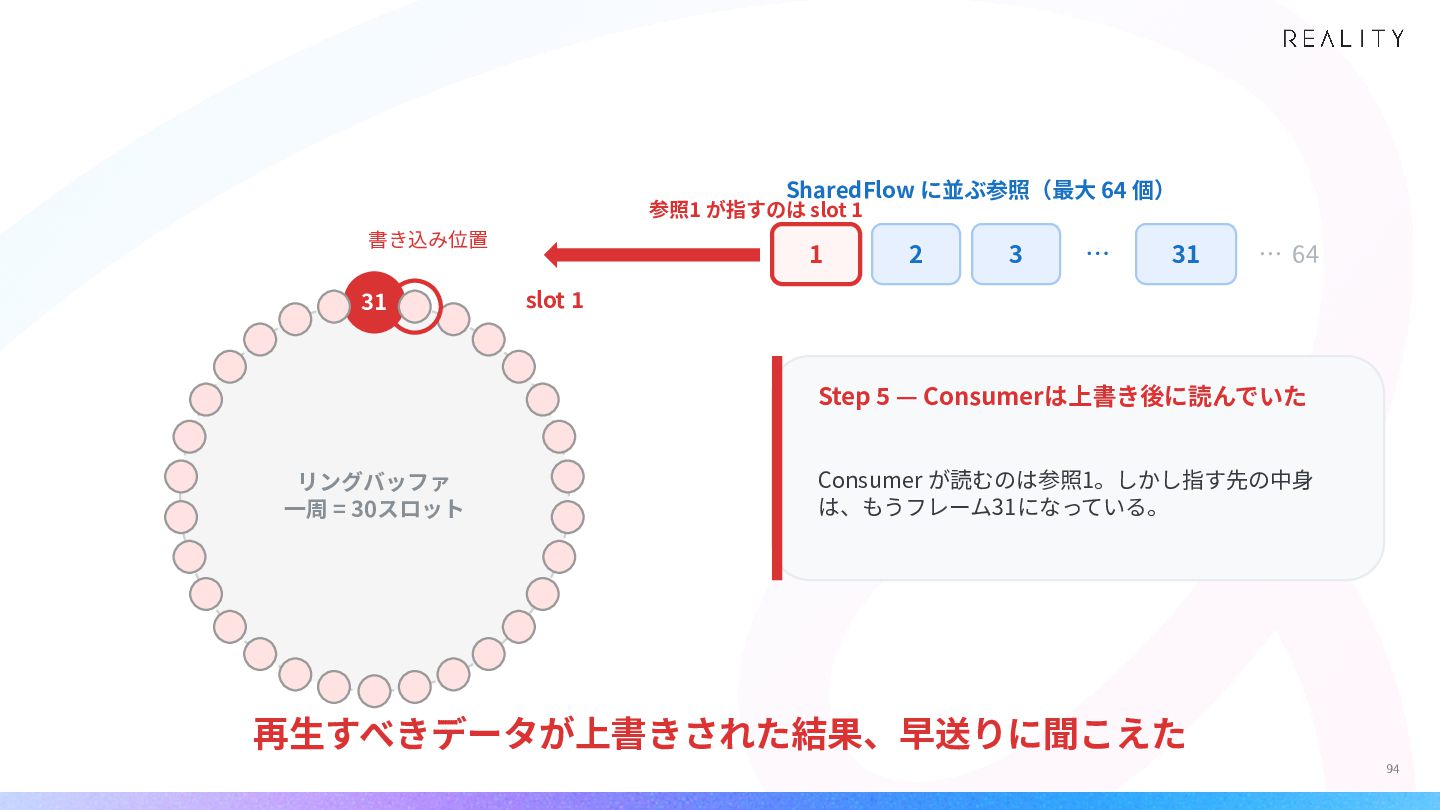

94. SharedFlow に並ぶ参照（最⼤ 64 個） 参照1 が指すのは slot 1 書き込み位置 31 1 2 3 … 31 … 64 slot 1 Step 5 — Consumerは上書き後に読んでいた リングバッファ ⼀周 = 30スロット Consumer が読むのは参照1。しかし指す先の中⾝ は、もうフレーム31になっている。 再⽣すべきデータが上書きされた結果、早送りに聞こえた 94

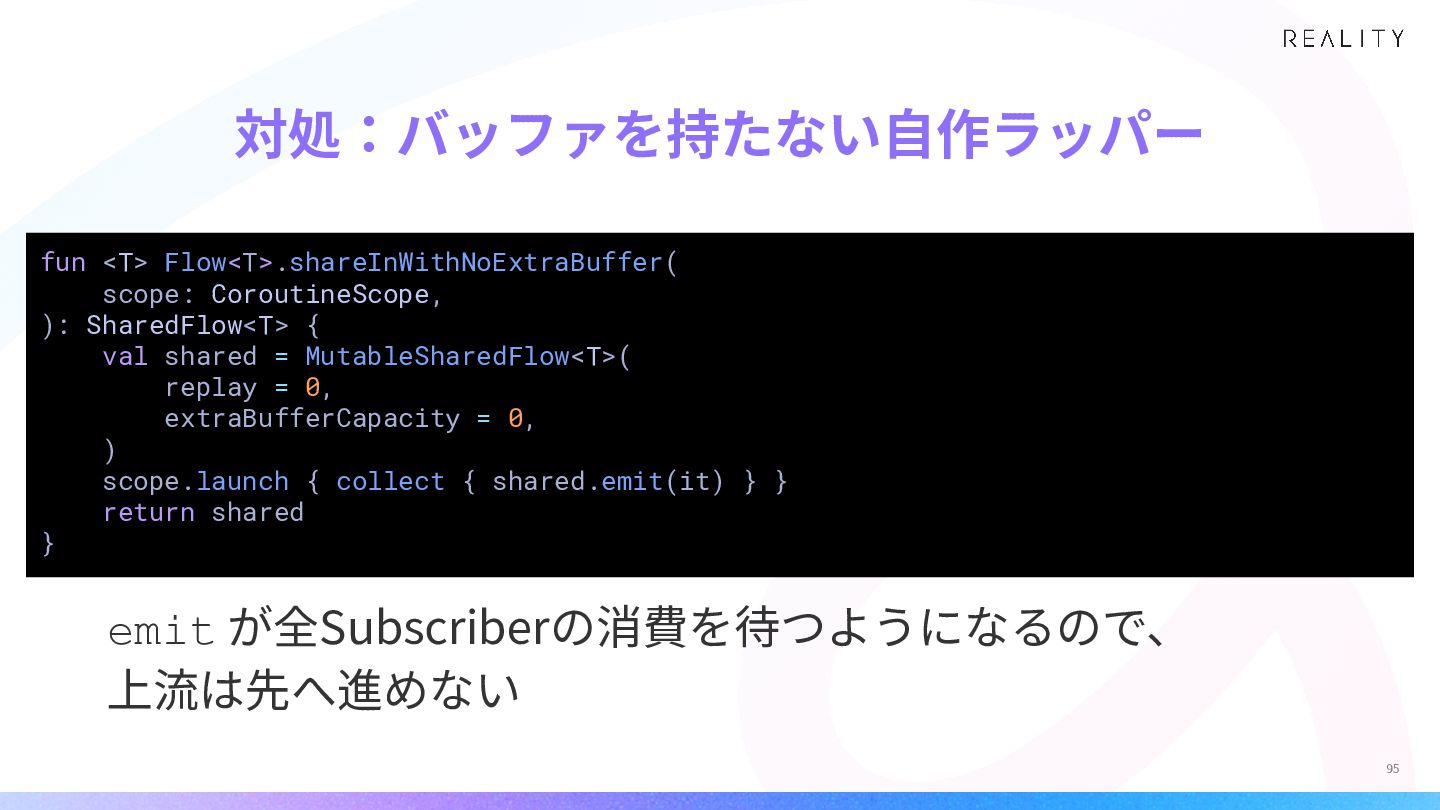

95. 対処：バッファを持たない⾃作ラッパー fun <T> Flow<T>.shareInWithNoExtraBuffer( scope: CoroutineScope, ): SharedFlow<T> { val shared = MutableSharedFlow<T>( replay = 0, extraBufferCapacity = 0, ) scope.launch { collect { shared.emit(it) } } return shared } emit が全Subscriberの消費を待つようになるので、 上流は先へ進めない 95

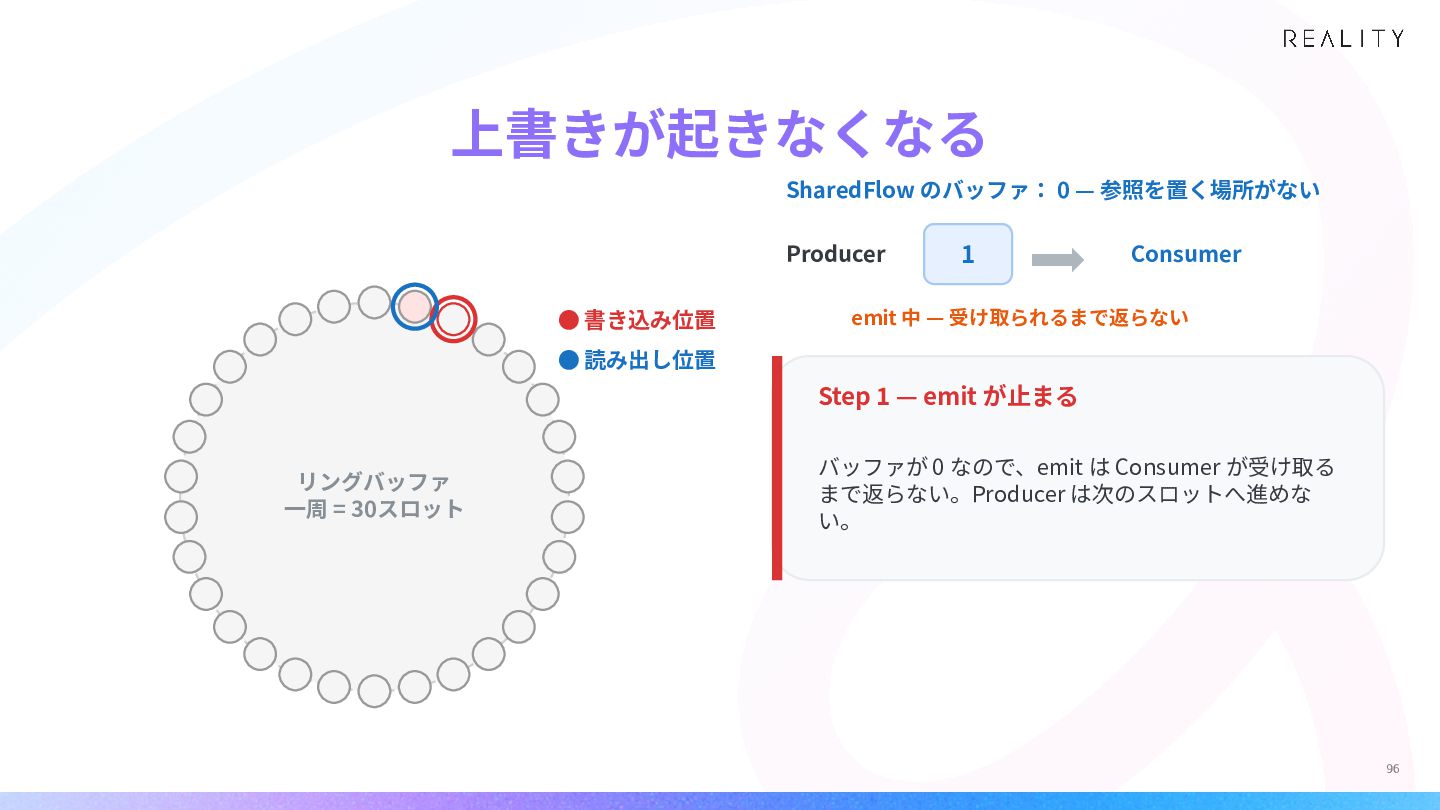

96. 上書きが起きなくなる SharedFlow のバッファ： 0 — 参照を置く場所がない Producer • 書き込み位置 1 Consumer emit 中 — 受け取られるまで返らない • 読み出し位置 Step 1 — emit が⽌まる リングバッファ ⼀周 = 30スロット バッファが 0 なので、emit は Consumer が受け取る まで返らない。Producer は次のスロットへ進めな い。 96

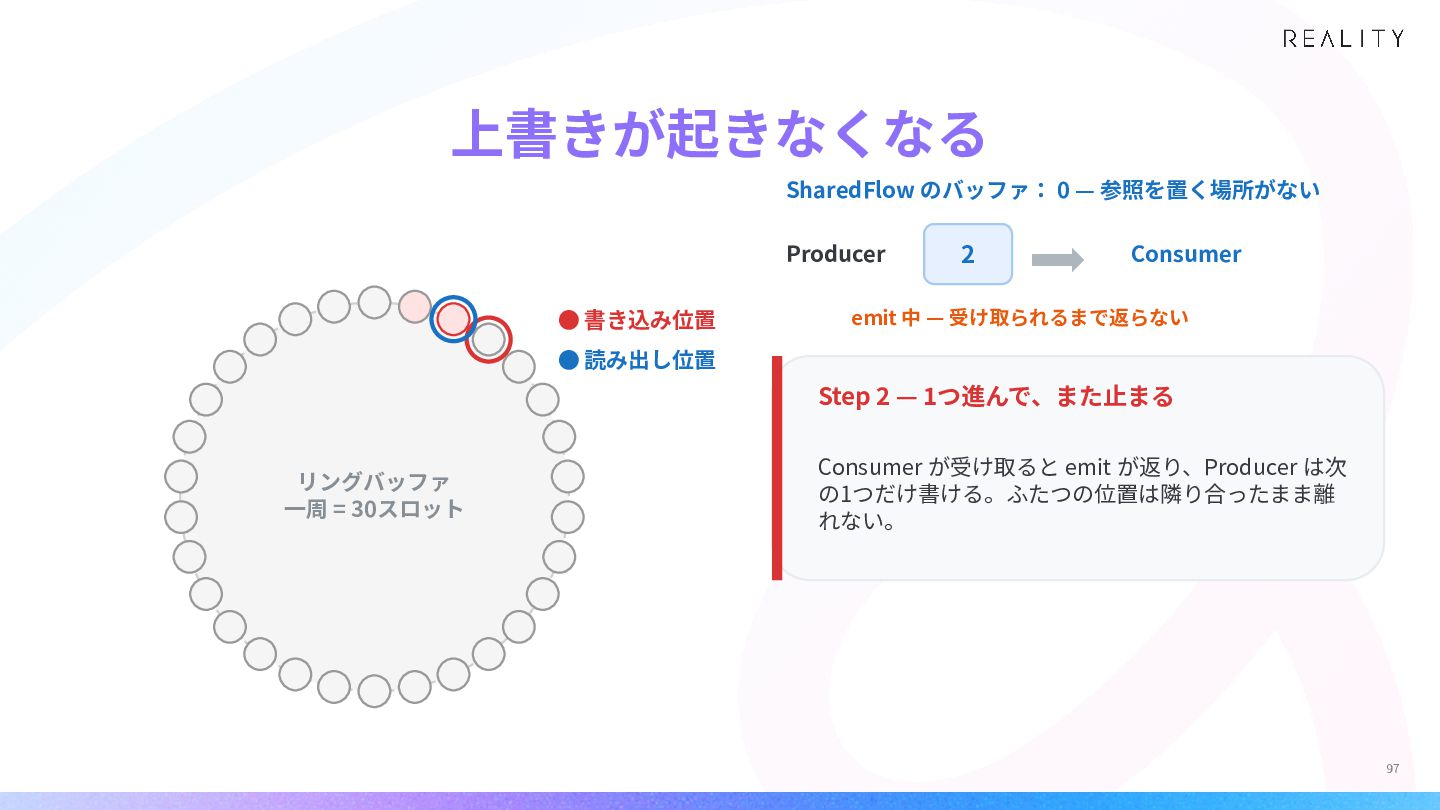

97. 上書きが起きなくなる SharedFlow のバッファ： 0 — 参照を置く場所がない Producer • 書き込み位置 2 Consumer emit 中 — 受け取られるまで返らない • 読み出し位置 Step 2 — 1つ進んで、また⽌まる リングバッファ ⼀周 = 30スロット Consumer が受け取ると emit が返り、Producer は次 の1つだけ書ける。ふたつの位置は隣り合ったまま離 れない。 97

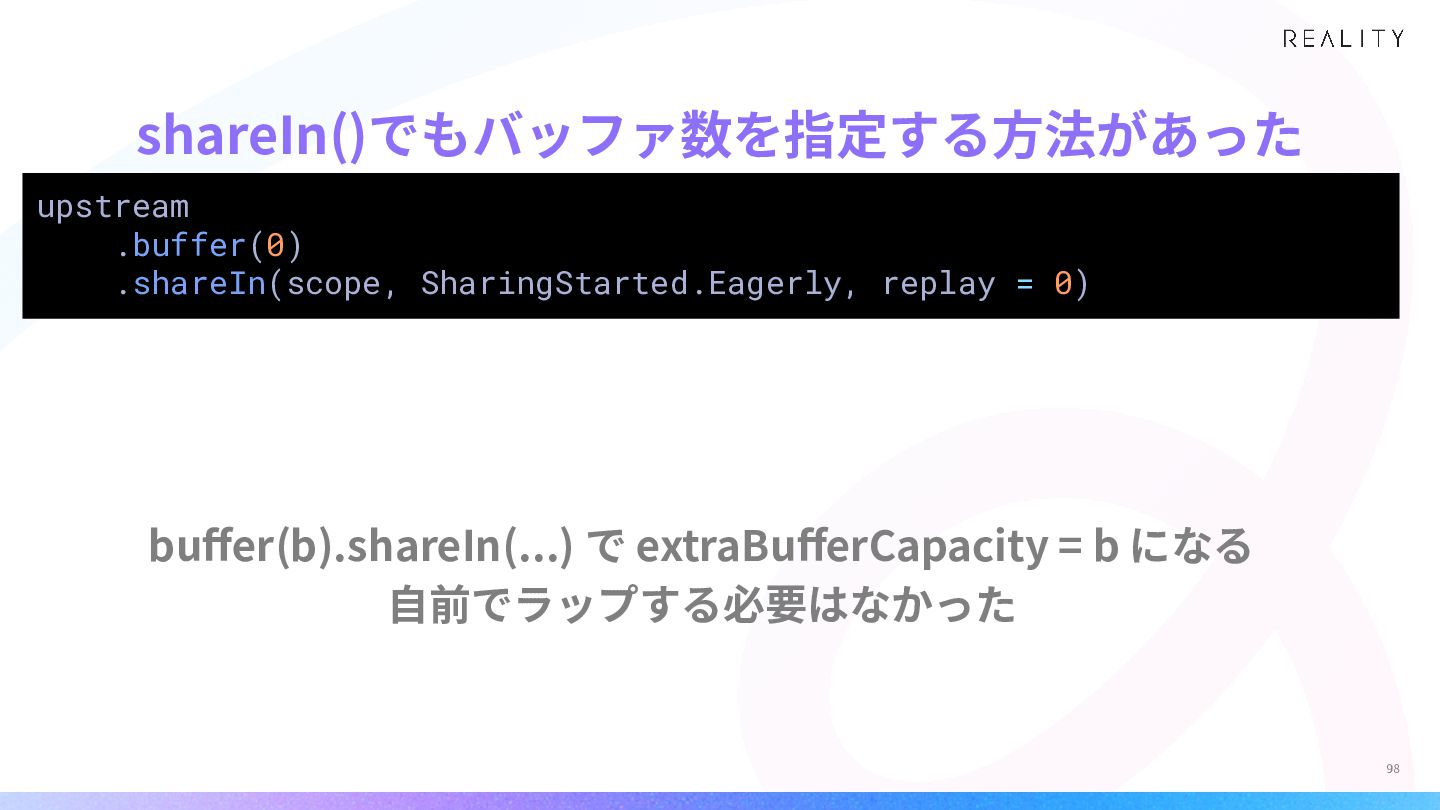

98. shareIn()でもバッファ数を指定する⽅法があった upstream .buffer(0) .shareIn(scope, SharingStarted.Eagerly, replay = 0) buffer(b).shareIn(...) で extraBufferCapacity = b になる ⾃前でラップする必要はなかった 98

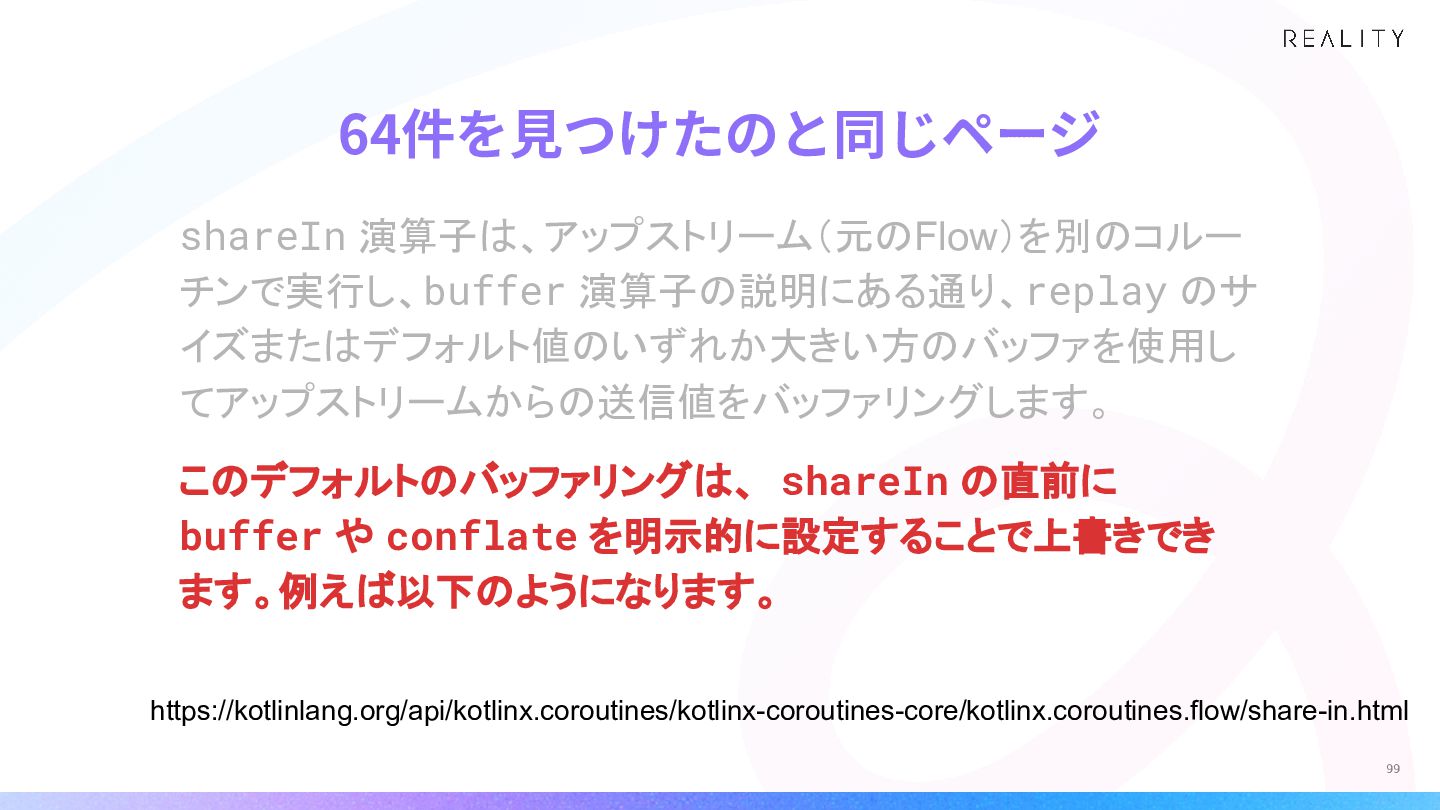

99. 64件を⾒つけたのと同じページ shareIn 演算子は、アップストリーム（元のFlow）を別のコルー チンで実行し、buffer 演算子の説明にある通り、replay のサ イズまたはデフォルト値のいずれか大きい方のバッファを使用し てアップストリームからの送信値をバッファリングします。 このデフォルトのバッファリングは、 shareIn の直前に buffer や conflate を明示的に設定することで上書きでき ます。例えば以下のようになります。 https://kotlinlang.org/api/kotlinx.coroutines/kotlinx-coroutines-core/kotlinx.coroutines.flow/share-in.html 99
100. ケース2 送信⾳声に⾳⾶びが乗る 100
101. 1. ⾳声の基礎とAndroidでの再⽣ 2. ⾳声をFlowで扱う 3. 実例：BGMが早送りで再⽣される 4. まとめ 101

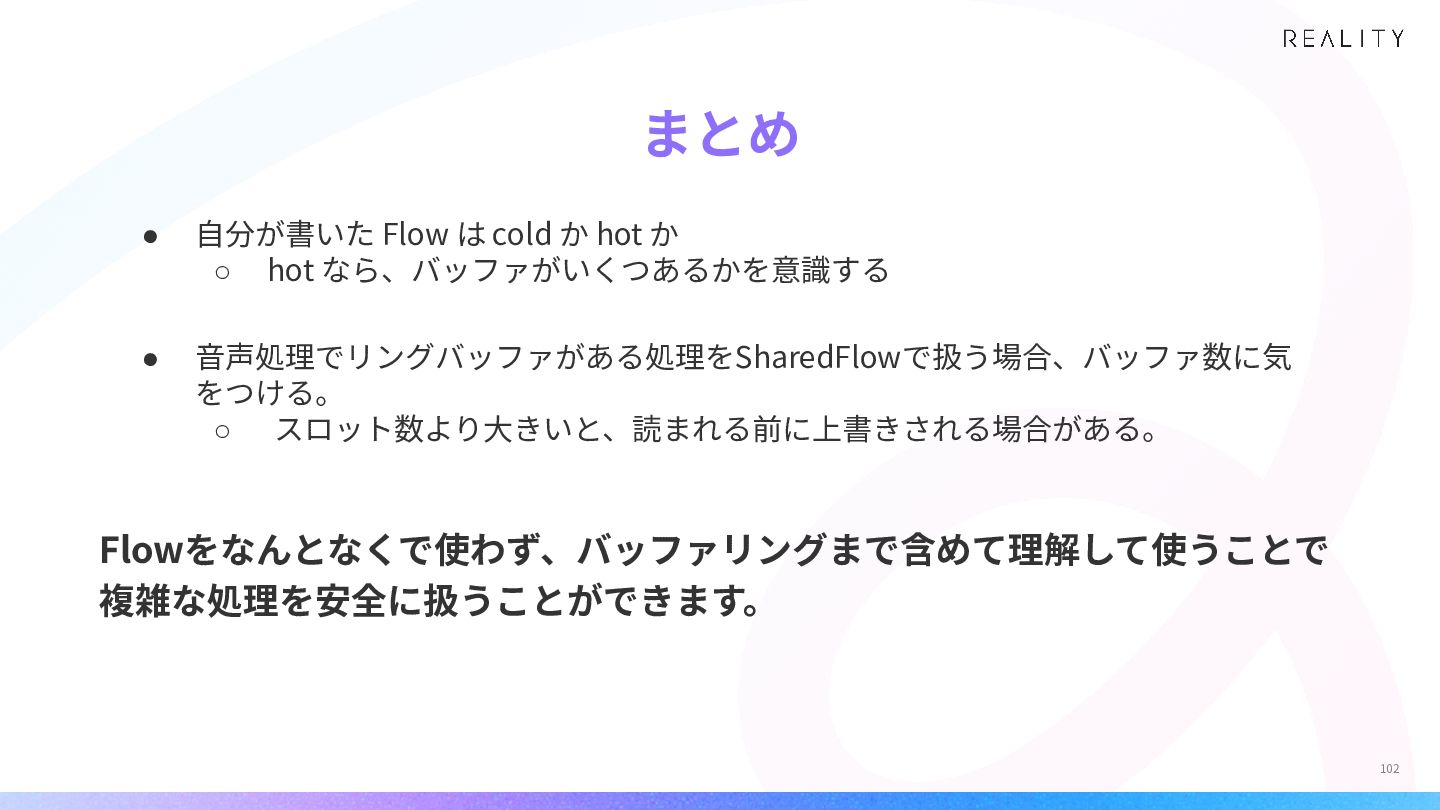

102. まとめ • ⾃分が書いた Flow は cold か hot か ◦ hot なら、バッファがいくつあるかを意識する • ⾳声処理でリングバッファがある処理をSharedFlowで扱う場合、バッファ数に気 をつける。 ◦ スロット数より⼤きいと、読まれる前に上書きされる場合がある。 Flowをなんとなくで使わず、バッファリングまで含めて理解して使うことで 複雑な処理を安全に扱うことができます。 102
103. ご清聴ありがとうございました
