地域DXにおけるGrafana活用事例

https://grafana-meetup-japan.connpass.com/event/330796/

ZTVでは、昨今の異常気象による水害増加を受け、氾濫しやすい河川や用水路、ため池に水位・雨量・冠水センサを設置し、モニタリングサービスを提供しています。加えて、気象計、温湿度CO2、傾斜、積雪、罠などのIoTセンサも活用し、データの可視化範囲を広げています。本セッションでは、地域DXの一環としてIoTセンサと視覚的に分かりやすいダッシュボードの活用事例についてご紹介させていただきます。

Transcript

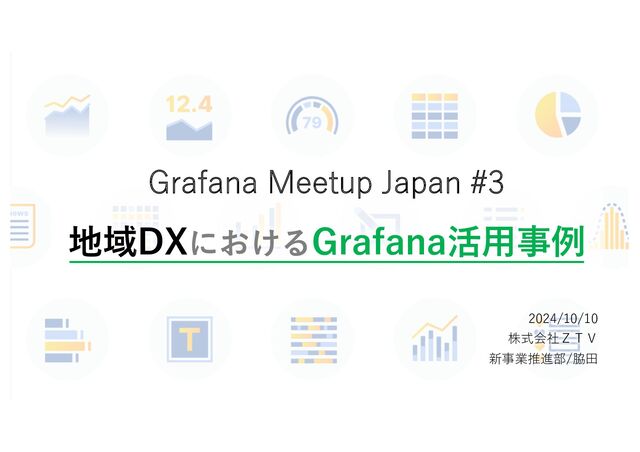

1. Grafana Meetup Japan #3 地域DXにおけるGrafana活⽤事例 2024/10/10 株式会社ＺＴＶ 新事業推進部/脇⽥
2. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. アジェンダ 2 ⾃⼰紹介 会社紹介 Grafana導⼊経緯 地域DX活⽤事例 今後について
3. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. ⾃⼰紹介 脇⽥ 真樹 ＺＴＶ 新事業推進部 IoTプロダクトマネージャ ▼主な仕事 ▼趣 味 IoTサービスR＆D/⽴上げと事業拡⼤ お酒（ハイボール） F1観戦 トライアスロン（休戦中） ▼資 格 PMP🄬 AWS Certified Solutions Architect ‒ Associate FP2級/簿記2級 3
4. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. 会社紹介 4 社 名 株式会社ＺＴＶ 代表者 取締役社⻑ ⽥村欣也 設 ⽴ 1990年10⽉1⽇ 開 局 1994年10⽉1⽇ 本 社 三重県津市あのつ台4丁⽬7番地1 資本⾦ 10億円 売上⾼ 167億円(2024年6⽉期) 役職員 384名(役員18名、社員271名、パート95名) 事 業 ケーブルテレビ、インターネット接続サービ ス等を中⼼とした放送・通信サービスを提供
5. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. 5 ⾃⼰紹介 会社紹介 Grafana導⼊経緯 地域DX活⽤事例 今後について
6. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. Grafana導⼊経緯｜地域DX/IoTサービス検討 6 地域DXの担い⼿ ＩｏＴサービス × 次世代ビジネスの検討 ＩｏＴサービスの検討 ⾃動化 制 御 可視化 Step 1 の可視化ニーズに対応したプロダクトでスタート！！ Step 1 Step 2 Step 3 ・リアルデータ監視・・・異常値検知 ・過去データ⽐較 ・・・傾向分析 ・省 ⼈ 化 ・・・⼿⼊⼒業務の削減（ミス防⽌） B2C主体ビジネス以外にも B2B/G向けビジネスへ マーケットが拡⼤
7. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. Grafana導⼊経緯｜Grafanaの存在を知る 7 コロナ渦の時代にIoT/可視化サービスの検討テーマとして、 CO2センサ（handmade）とダッシュボードを活⽤した検証を実施。 ダッシュボード CO2センサ/ラズパイ CO2センサ/M5Stack ダッシュボード 初号機 2号機 ここでGrafana に遭遇！！ クラウド上へGrafanaを実装し、IoTセンサデータの可視化に成功！！
8. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. Grafana導⼊経緯｜Grafanaの選択 8 課 題 解 決 パッケージダッシュボード ・お客様が容易に活⽤できる →⻑期継続に⾄らない！ フルスクラッチ開発ダッシュボード ・コストかかる →ビジネスチャンスに繋がらない！ Grafana ・オリジナルダッシュボードが 保有でき意義がある。 ・OSSのため安価に提供ができる！ ・⾒栄えがいい！ ・ノーコードで扱いやすい！ Grafanaを活⽤することで、⼀気通貫でIoTサービスが対応できる！！
9. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. 9 ⾃⼰紹介 会社紹介 Grafana導⼊経緯 地域DX活⽤事例 今後について アジェンダ
10. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. 地域DX活⽤事例｜ダッシュボードの特徴 10 1 特徴 特徴 2 あらゆるセンサーデータの ⼀元管理が可能！ 異常があれば、すぐに担当者へ メールやLINEで通知！ 3 特徴 特徴 4 CSV 計測データは無期限/⻑期間保存 されcsvで出⼒可能！ スマートフォン専⽤画⾯の 作成も可能！
11. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. Grafana導⼊経緯｜システムイメージ 11 AWS Cloud AWS IoT Core Amazon API Gateway Device gateway IoT sensor Database 通信回線 Amazon Relational Database Service (Amazon RDS) AWS Lambda Amazon Elastic Compute Cloud (Amazon EC2) AWS Global Accelerator Elastic Load Balancing
12. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. 地域DX活⽤事例｜IoTセンサラインナップ 12 積雪深 (ELTRES/LTE-M) レーザーセンサーで⾼精度 傾斜 (Sigfox) 傾き・振動を検知 電源レスで電気⼯事が不要 冠⽔ (Sigfox) 電源レスで電気⼯事が不要 アンダーパスへの設置で事故を防ぐ コンパクトで商⽤電源が不要、かつ低コストを実現 圧⼒式⽔位 (ELTRES) ⾬量 超⾳波式⽔位 (Sigfox) コンパクトで商⽤電源が不要、かつ低コストを実現 ⾬量 環境 (ELTRES) コンパクトで商⽤電源が不要、かつ低コストを実現 項⽬ レイン 照度 UV ⾵速 ⾵向 温度 湿度 気圧 範囲 (0〜20) ※1 0〜150,000 0〜100 0〜25 0.1〜360※2 −20〜50 0〜100 600〜1100 単位 mm/h lx W/㎡ m/s deg ℃ %RH hPa 温湿度CO2 (Wi-Fi) コンセントに指すだけの簡単設置 幼稚園・保育園での活⽤実績あり 本体LEDで CO2濃度レベルを表⽰ 緑 橙 ⾚ 良好 換気が必要 換気が必要 容易に設置ができ、 安価でより良いものを地域へ！！ 獣害ワナセンサ (Sigfox) • LINEで⾒守り • 取付5分 ワナセンサ その他センサもラインナップ
13. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. 地域DX活⽤事例｜UI Theme設定（Dark/Light） 13 背景の⾊変更 UI Theme:Dark UI Theme:Light カラフルなダッシュボードでより⾒やすく するために UI ThemeをLight に変更！ 参考
14. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. 地域DX活⽤事例｜⽔位・⾬量 ダッシュボード（ePict Panel） 14
15. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. 地域DX活⽤事例｜⽔位・⾬量 ダッシュボード（ePict Panel） 15 参考 A地点の設定 地図画像データへ Ⓐ,⾚枠,cmをセット Queryの名称 データの座標 画像データURL データ⼩数点 フォントサイズ フォント⾊/閾値 参考
16. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. 地域DX活⽤事例｜温湿度CO2 ダッシュボード(DI Panel) 16
17. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. 地域DX活⽤事例｜温湿度CO2 ダッシュボード(DI Panel) 17 Edit SQLで実装 Base URL … すべての画像URLで共通となる前半部分 https://xxxx/ztv/niko_green.png imgFileNameを選択 画像データ拡張⼦を記⼊ 1,000ppm未満 1,000ppm 〜1,500ppm未満 1,500ppm以上 ※閾値は⾃由に設定可能 Dynamic image panel は、データの閾値によっ て画像を変化させることが可能です。例えば、 以下のCO2データであれば、CO2濃度によって ニコちゃんマークの顔が変化します。 参考 Edit SQLを選択
18. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. 地域DX活⽤事例｜累加⾬量の対応【失敗ケース】 18 累加⾬量とは ⾬が降り始めてからの⾬量を合計したもの 無降⾬が⼀定期間（通常６時間程度）続くと累加⾬量が リセットされ、その後に⾬量を検出すると新たな⾬（降 り始め）とします。 Edit SQLで実装 問題発⽣と対策 計算ロジックをSQLで対応 累加⾬量パネル Grafana上でグラフ表⽰にかなり時間がかかる。 （短期間では問題なし） 6時間無降⾬が続く遡り期間の定義を1ヶ⽉間 としたためデータベースRDSが⾼負荷に。 Grafana上での実装は断念し、AWS Lambdaで 対応予定 １ ２ ３ ４ 20 10 0 ⾬量 累加⾬量 グラフイメージ 時間
19. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. 地域DX活⽤事例｜スマート農業ユースケース 19 みかん園イメージ 現地（ファームポンド）を確認せずにスマホ から⽔位が確認できます。 課題1 解決1 課題2 園地に設置した気象センサで累積⾬量が確認 できるようになります。 解決2 解決3 配管パイプの⽼朽化によるファームポンドの 漏⽔も検知ができ、早期改修に繋がった。 ファームポンド（ため池） 実際には離れているところにあり軽 トラで現地確認している実態 気象センサ 気象センサ 現状の運⽤が認められ、 現在も追加システムを鋭意構築中！！ 課題3 10〜20の農家がファームポンド（ため池）を共同利⽤し ているが、散⽔するタイミングで⽔が無いことがある。 累積⾬量300㎜毎に農薬散布しているが、近くに⾬量 センサがないので経験と勘で実施している。
20. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. 地域DX活⽤事例｜スマート農業ユースケース 20 無線基地局 気象計 ⽔位計 ⽔活⽤の把握、農薬散布の最適化、省⼈化に繋がっている
21. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. 地域DX活⽤事例｜⽔位・⾬量・冠⽔センサユースケース 21 通常 通常 ポイントA ポイントB 通常 冠⽔発⽣ ポイントC ポイントD ポイントE ポイントF © Open Street Map contributors ⽔位・⾬量・冠⽔センサ ダッシュボード ⽔害状況をいち早く把握でき、防災や減災に繋げる ポイントG ポイントH A B C D E F G H 冠⽔発⽣ 通常
22. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. 22 ⾃⼰紹介 会社紹介 Grafana導⼊経緯 地域DX活⽤事例 今後について
23. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. 今後について IoTセンサのラインナップの拡充 パネルや機能⾯のアップデート Grafanaバージョンアップ 23 Grafana Labへご要望 Grafana専⽤アプリの開発期待
24. Copyright (C) 2024 ZTV Co., Ltd. All Rights Reserved. まとめ 24 ダッシュボード/パネルのカスタマイズが可能 1 2 3 柔軟なアクセス制御（マルチテナント）が可能 様々なセンサ/データを⼀元管理できる
25. 25 No Grafana, no life ご清聴ありがとうございました 後⽇の質問やコメントがございましたら 以下メールアドレスまでお願いします。 ZTV脇⽥ wakita@ztv.co.jp
