1. 10GbEな蟹NIC RTL8127を ラズパイの 新カーネルで 触ってみよう あっきぃ 2026/04/04 Open Source un-Conference 2026 Kawagoe

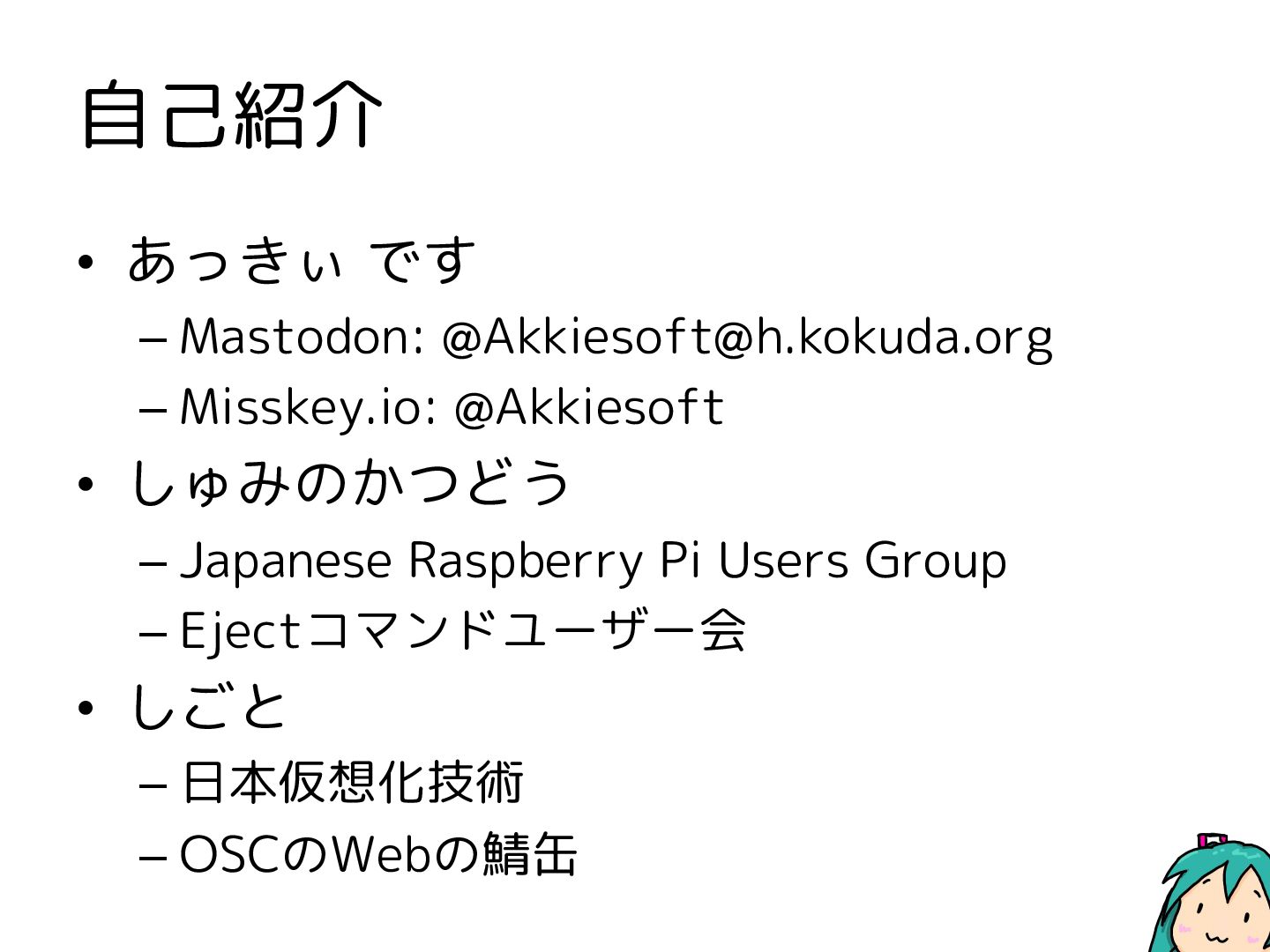

2. 自己紹介 • あっきぃ です – Mastodon: @Akkiesoft@h.kokuda.org – Misskey.io: @Akkiesoft • しゅみのかつどう – Japanese Raspberry Pi Users Group – Ejectコマンドユーザー会 • しごと – 日本仮想化技術 – OSCのWebの鯖缶

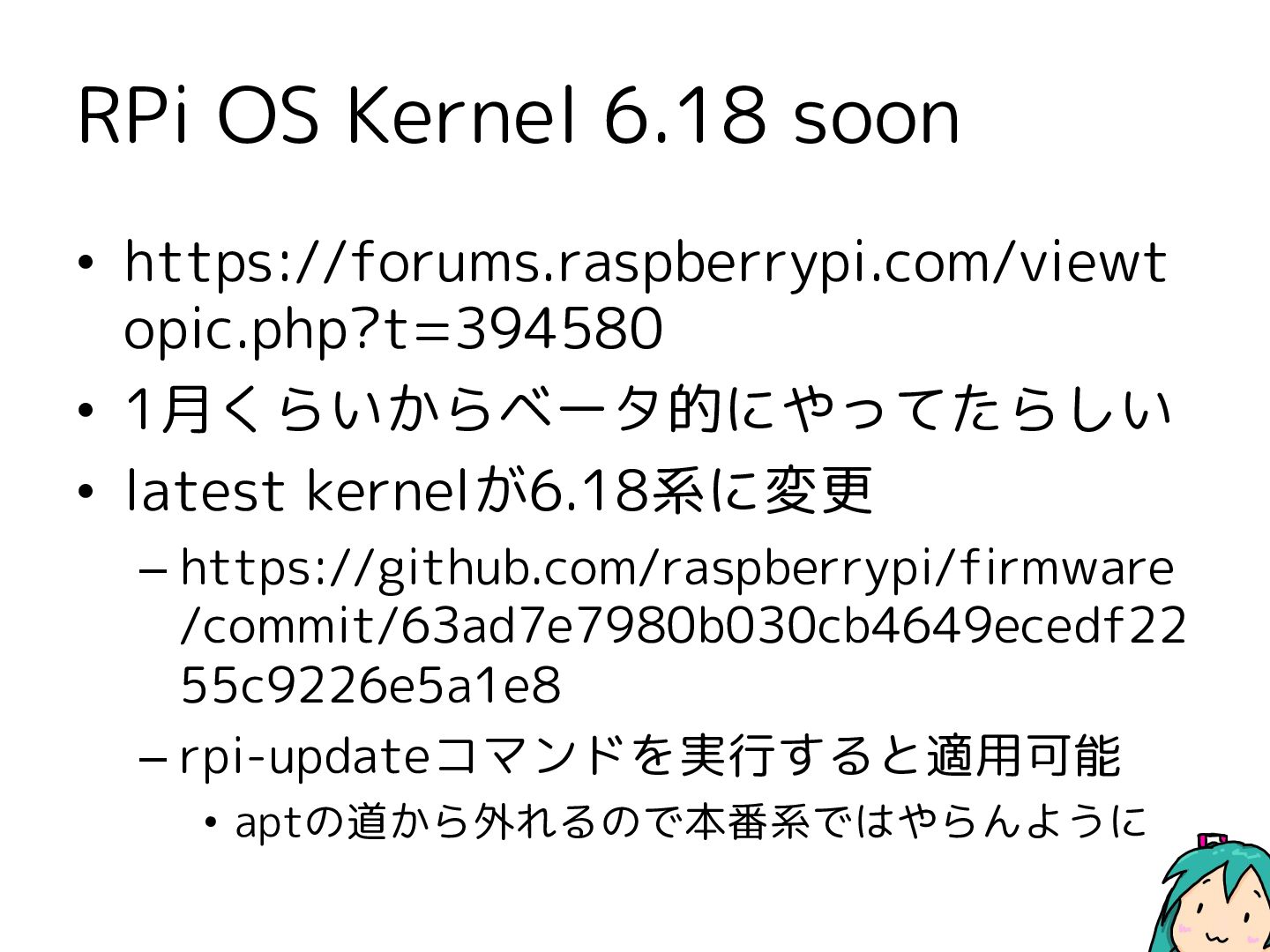

3. RPi OS Kernel 6.18 soon • https://forums.raspberrypi.com/viewt opic.php?t=394580 • 1月くらいからベータ的にやってたらしい • latest kernelが6.18系に変更 – https://github.com/raspberrypi/firmware /commit/63ad7e7980b030cb4649ecedf22 55c9226e5a1e8 – rpi-updateコマンドを実行すると適用可能 • aptの道から外れるので本番系ではやらんように

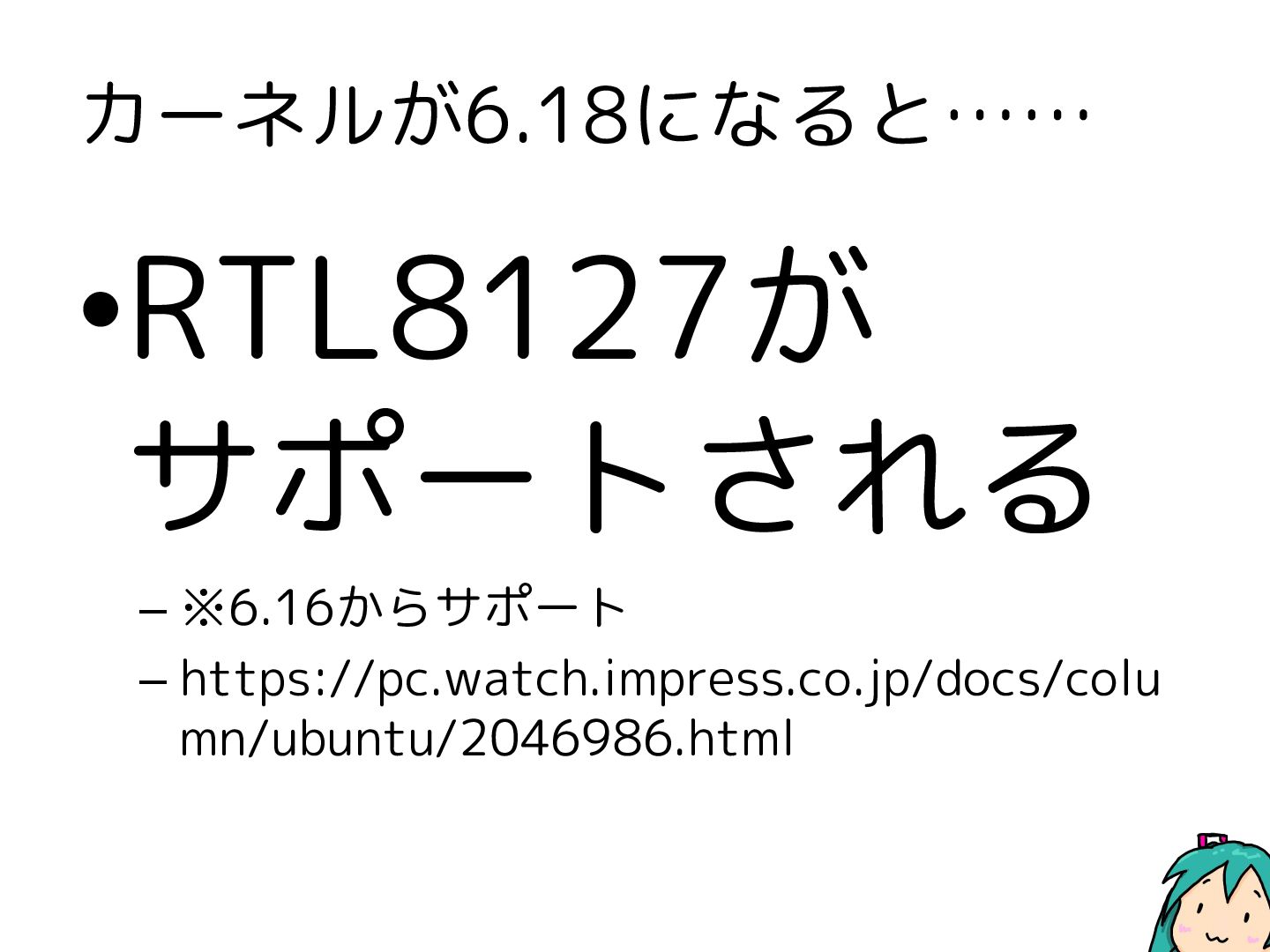

4. カーネルが6.18になると…… •RTL8127が サポートされる – ※6.16からサポート – https://pc.watch.impress.co.jp/docs/colu mn/ubuntu/2046986.html

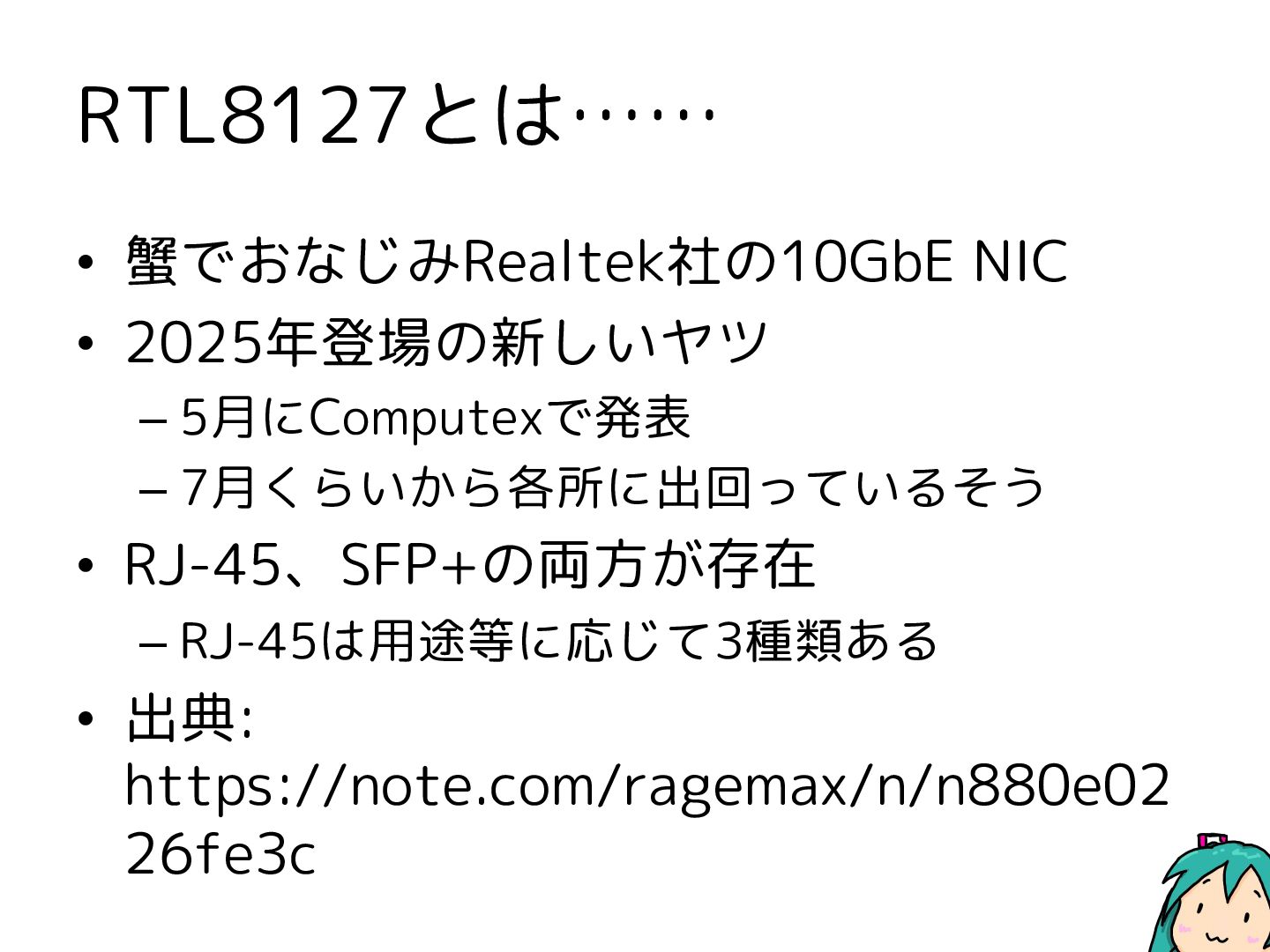

5. RTL8127とは…… • 蟹でおなじみRealtek社の10GbE NIC • 2025年登場の新しいヤツ – 5月にComputexで発表 – 7月くらいから各所に出回っているそう • RJ-45、SFP+の両方が存在 – RJ-45は用途等に応じて3種類ある • 出典: https://note.com/ragemax/n/n880e02 26fe3c

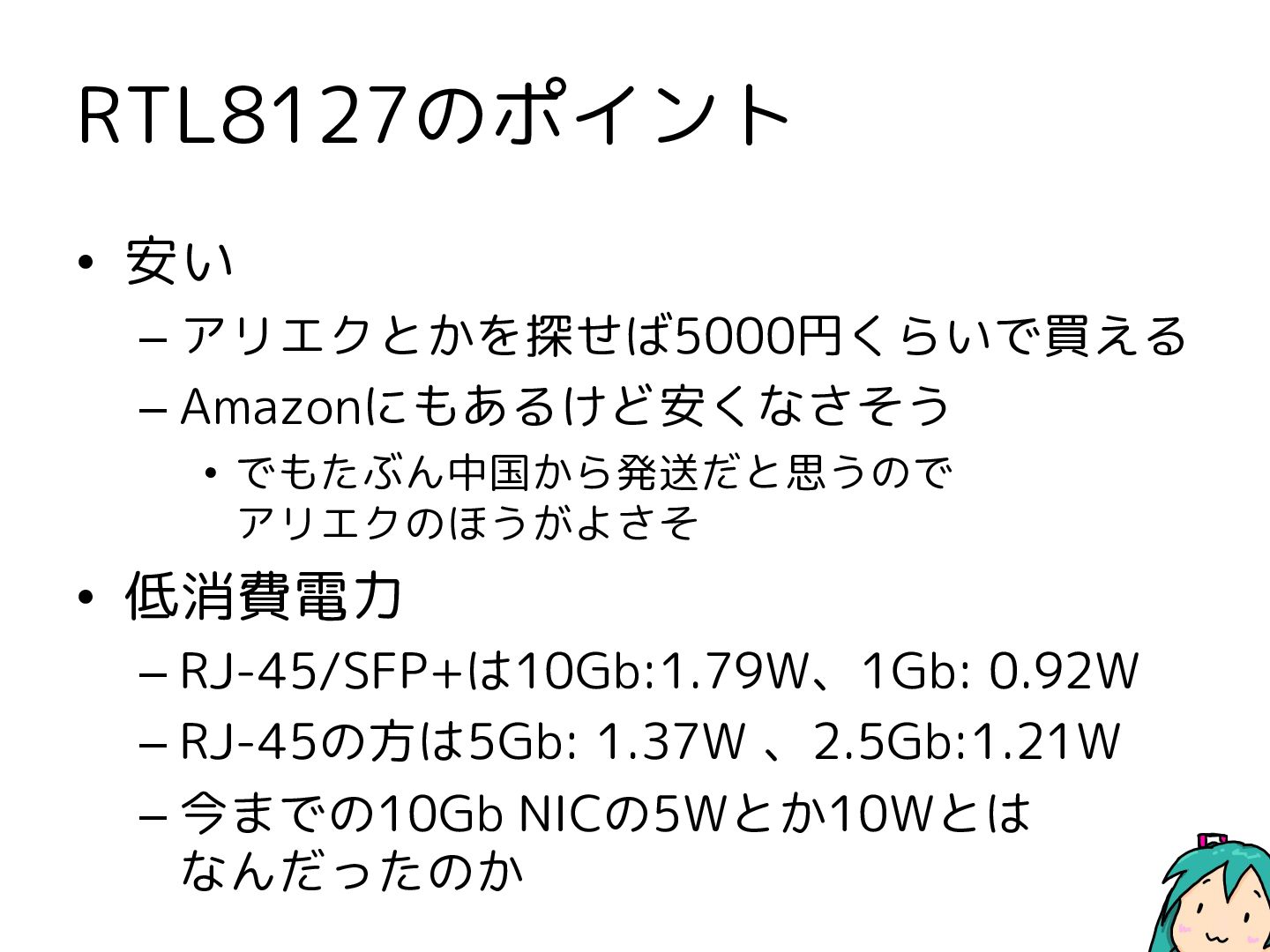

6. RTL8127のポイント • 安い – アリエクとかを探せば5000円くらいで買える – Amazonにもあるけど安くなさそう • でもたぶん中国から発送だと思うので アリエクのほうがよさそ • 低消費電力 – RJ-45/SFP+は10Gb:1.79W、1Gb: 0.92W – RJ-45の方は5Gb: 1.37W 、2.5Gb:1.21W – 今までの10Gb NICの5Wとか10Wとは なんだったのか

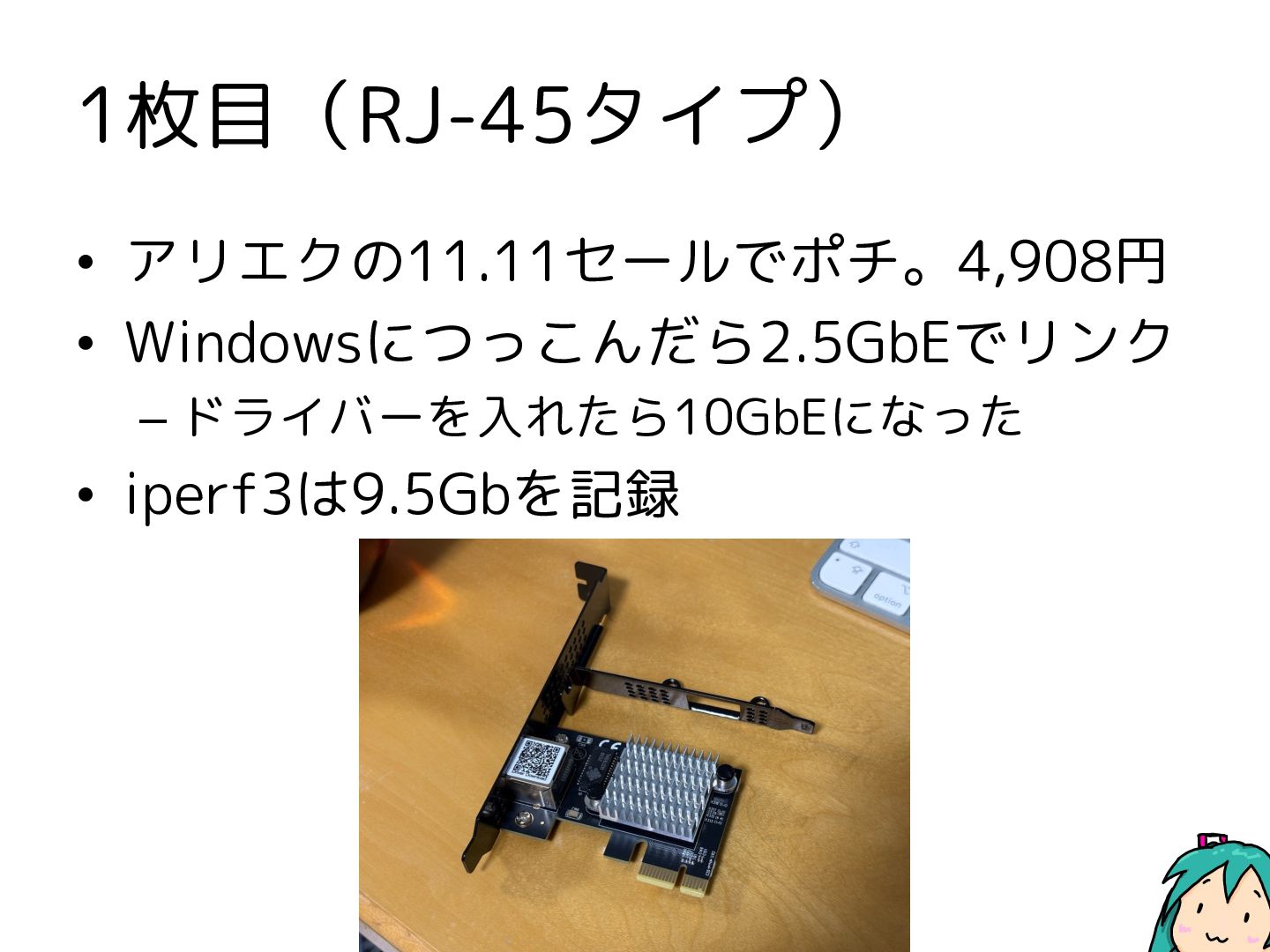

7. 1枚目（RJ-45タイプ） • アリエクの11.11セールでポチ。4,908円 • Windowsにつっこんだら2.5GbEでリンク – ドライバーを入れたら10GbEになった • iperf3は9.5Gbを記録

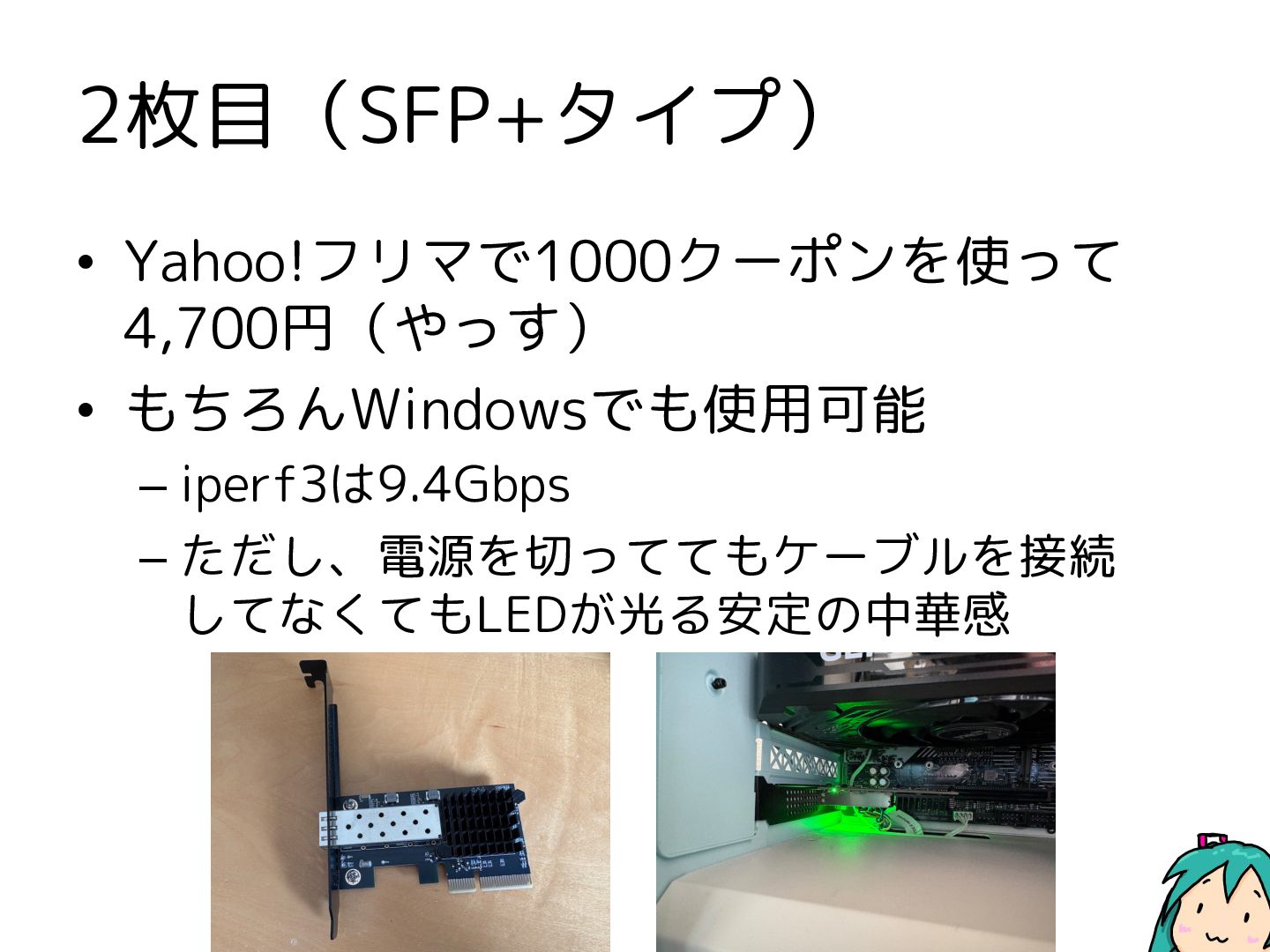

8. 2枚目（SFP+タイプ） • Yahoo!フリマで1000クーポンを使って 4,700円（やっす） • もちろんWindowsでも使用可能 – iperf3は9.4Gbps – ただし、電源を切っててもケーブルを接続 してなくてもLEDが光る安定の中華感

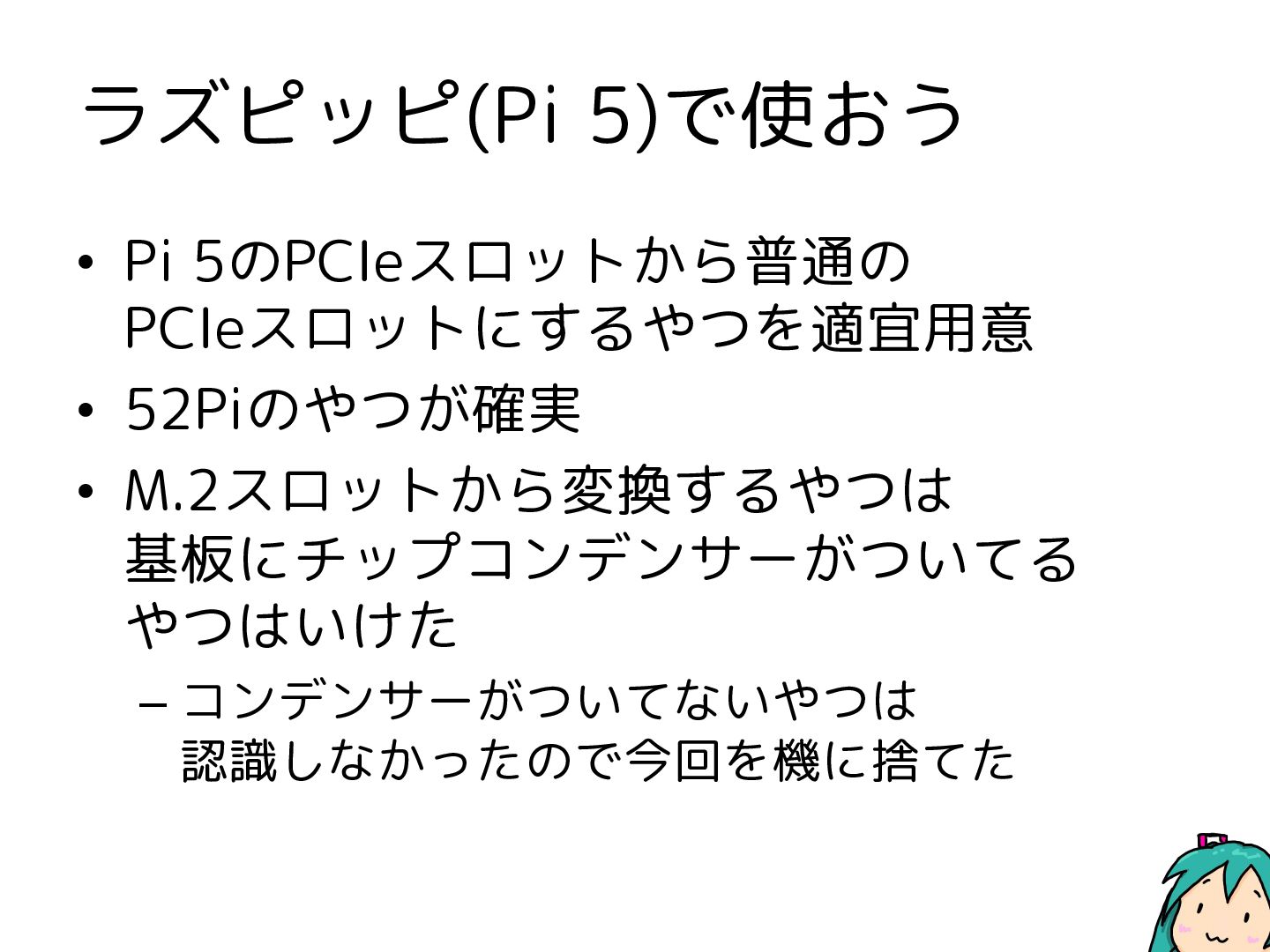

9. ラズピッピ(Pi 5)で使おう • Pi 5のPCIeスロットから普通の PCIeスロットにするやつを適宜用意 • 52Piのやつが確実 • M.2スロットから変換するやつは 基板にチップコンデンサーがついてる やつはいけた – コンデンサーがついてないやつは 認識しなかったので今回を機に捨てた

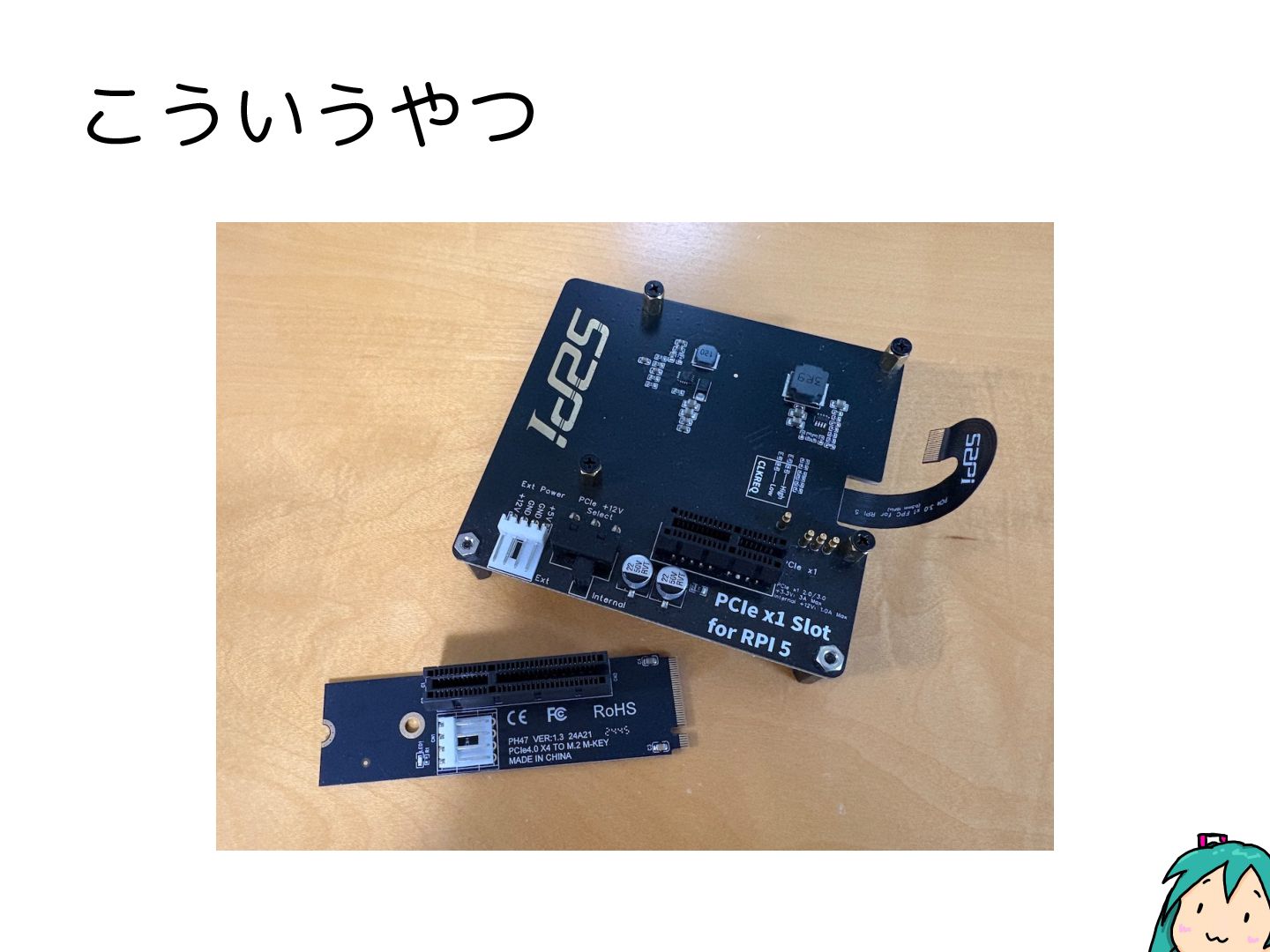

10. こういうやつ

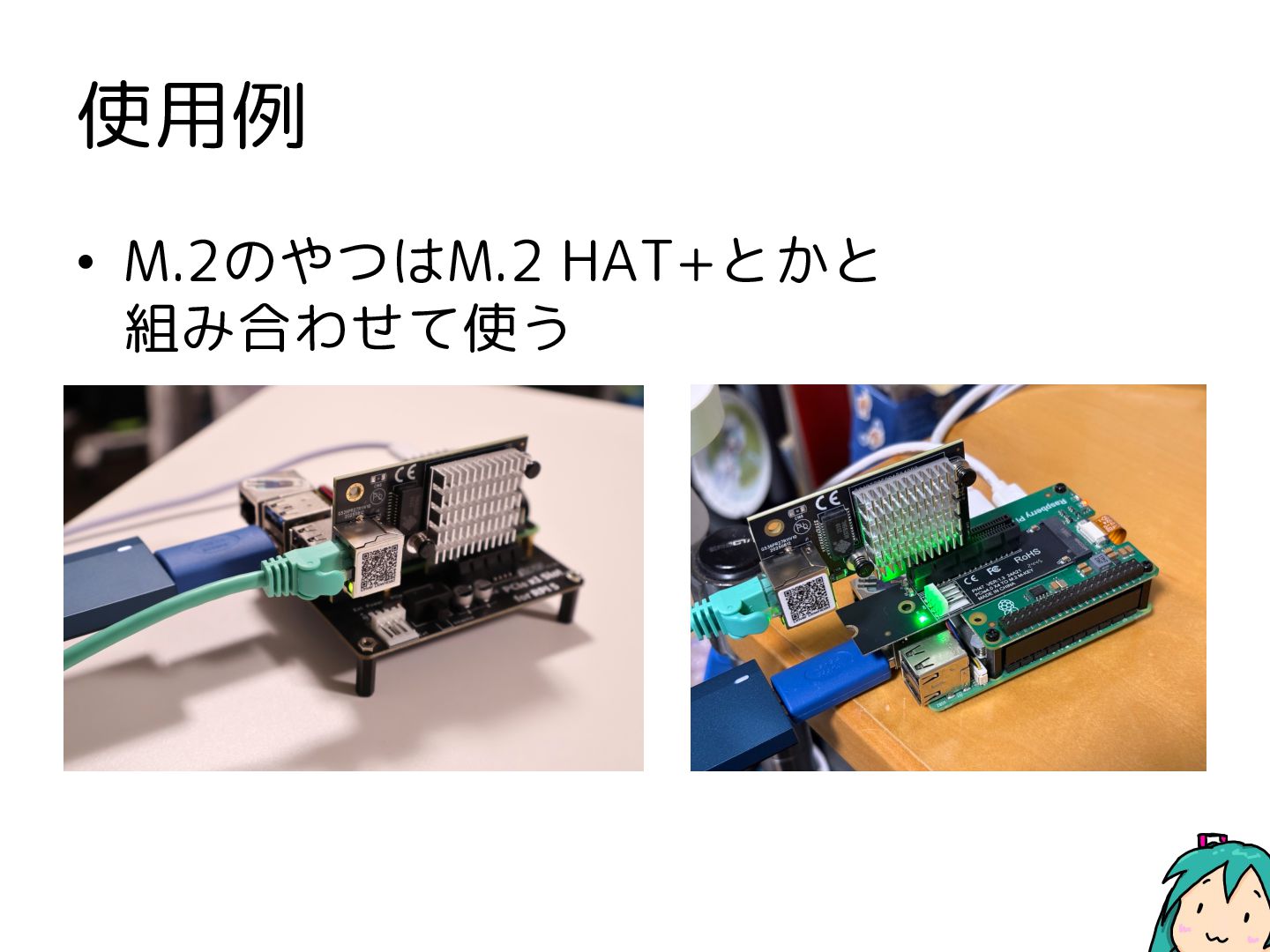

11. 使用例 • M.2のやつはM.2 HAT+とかと 組み合わせて使う

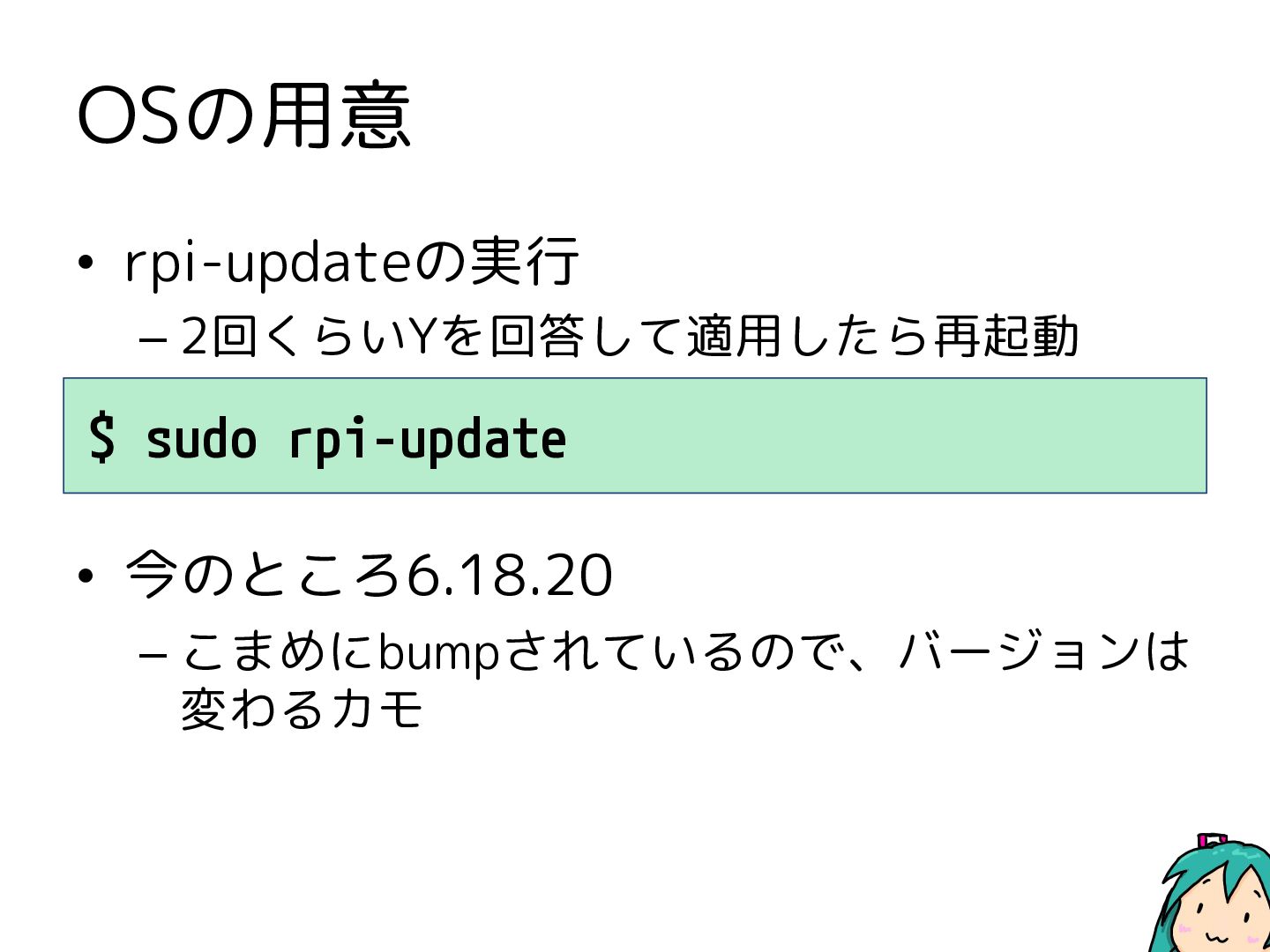

12. OSの用意 • rpi-updateの実行 – 2回くらいYを回答して適用したら再起動 • 今のところ6.18.20 – こまめにbumpされているので、バージョンは 変わるカモ $ sudo rpi-update

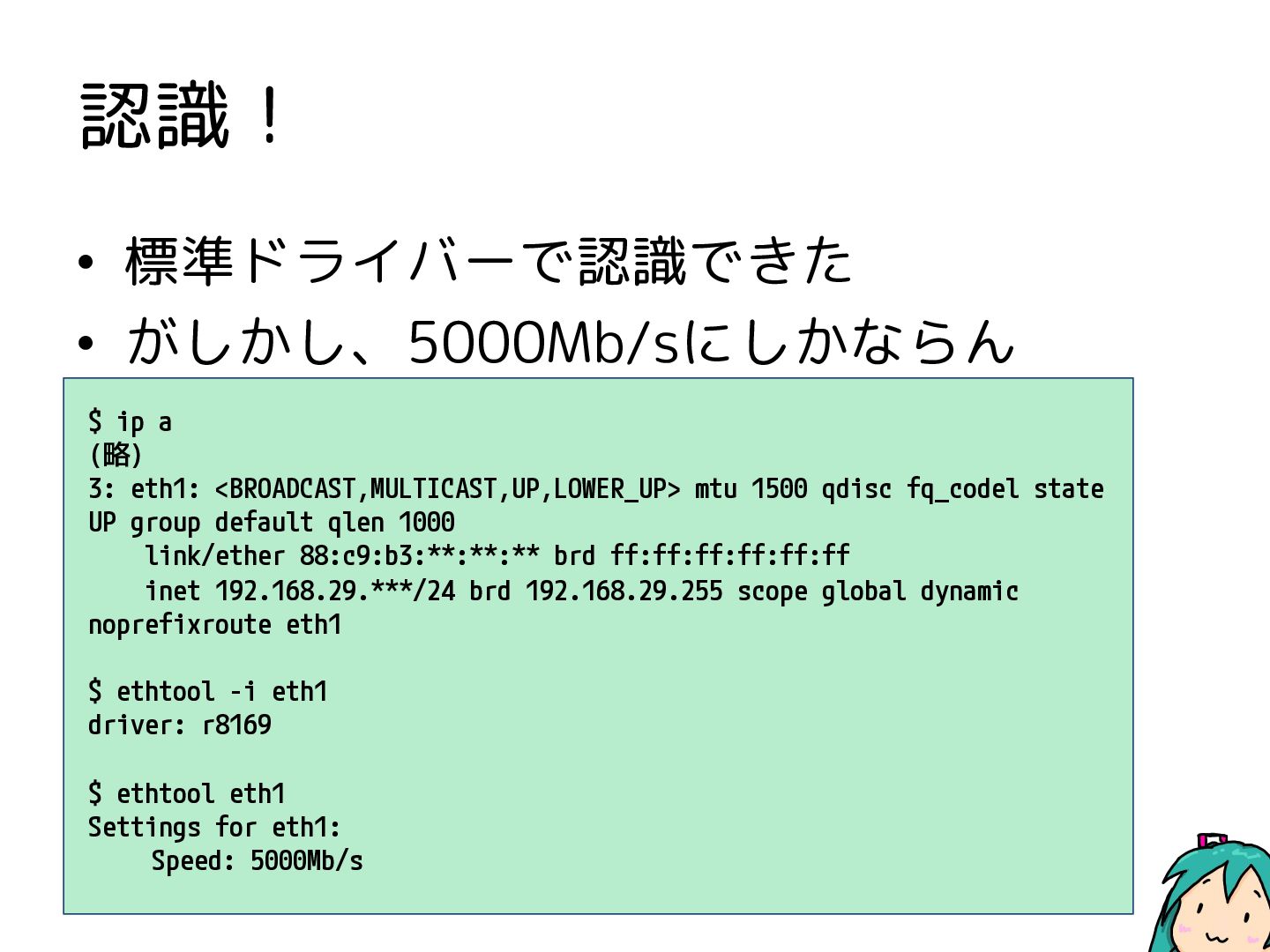

13. 認識！ $ ip a (略) 3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000 link/ether 88:c9:b3:**:**:** brd ff:ff:ff:ff:ff:ff inet 192.168.29.***/24 brd 192.168.29.255 scope global dynamic noprefixroute eth1 $ ethtool -i eth1 driver: r8169 $ ethtool eth1 Settings for eth1: Speed: 5000Mb/s • 標準ドライバーで認識できた • がしかし、5000Mb/sにしかならん

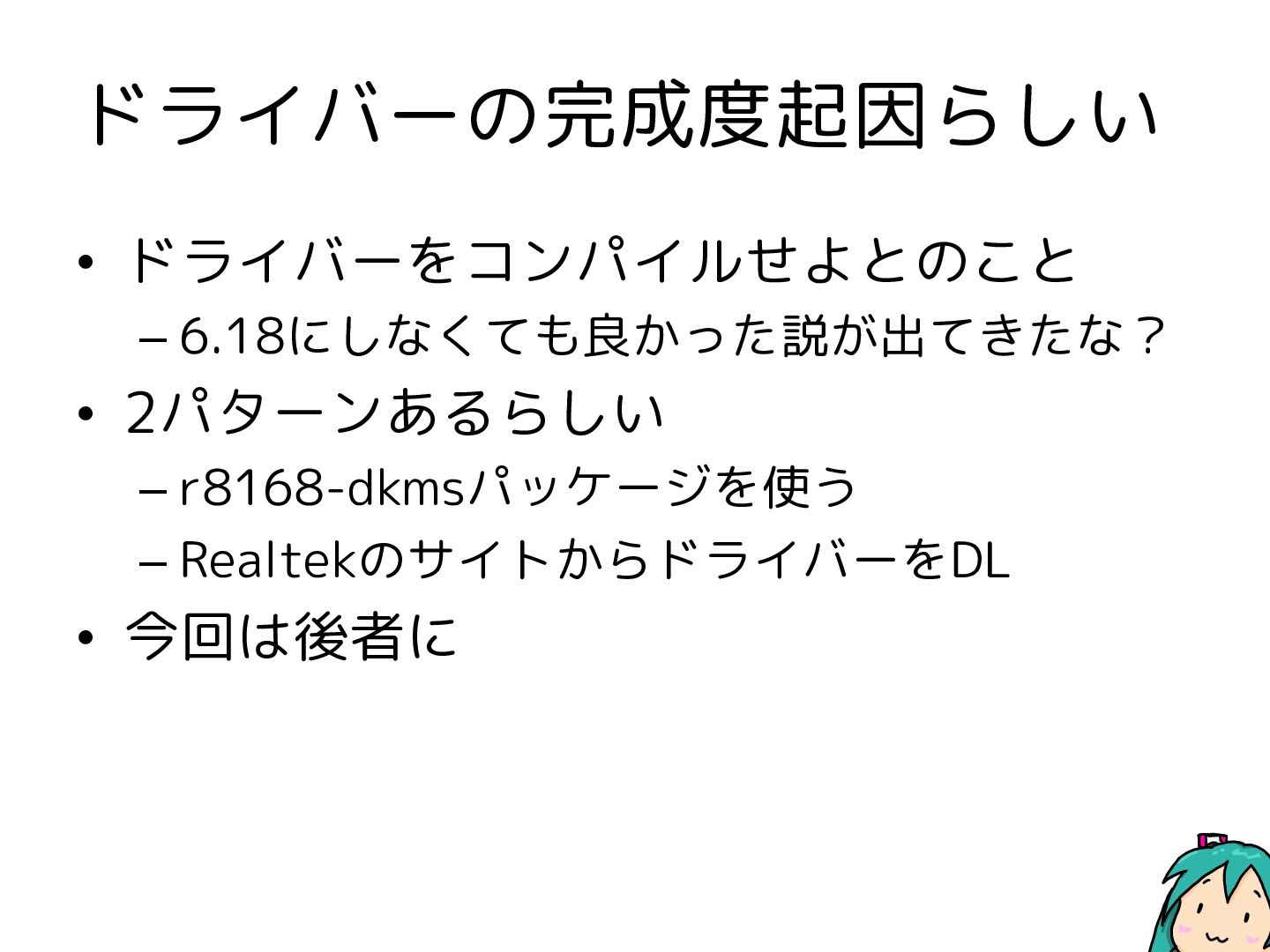

14. ドライバーの完成度起因らしい • ドライバーをコンパイルせよとのこと – 6.18にしなくても良かった説が出てきたな？ • 2パターンあるらしい – r8168-dkmsパッケージを使う – RealtekのサイトからドライバーをDL • 今回は後者に

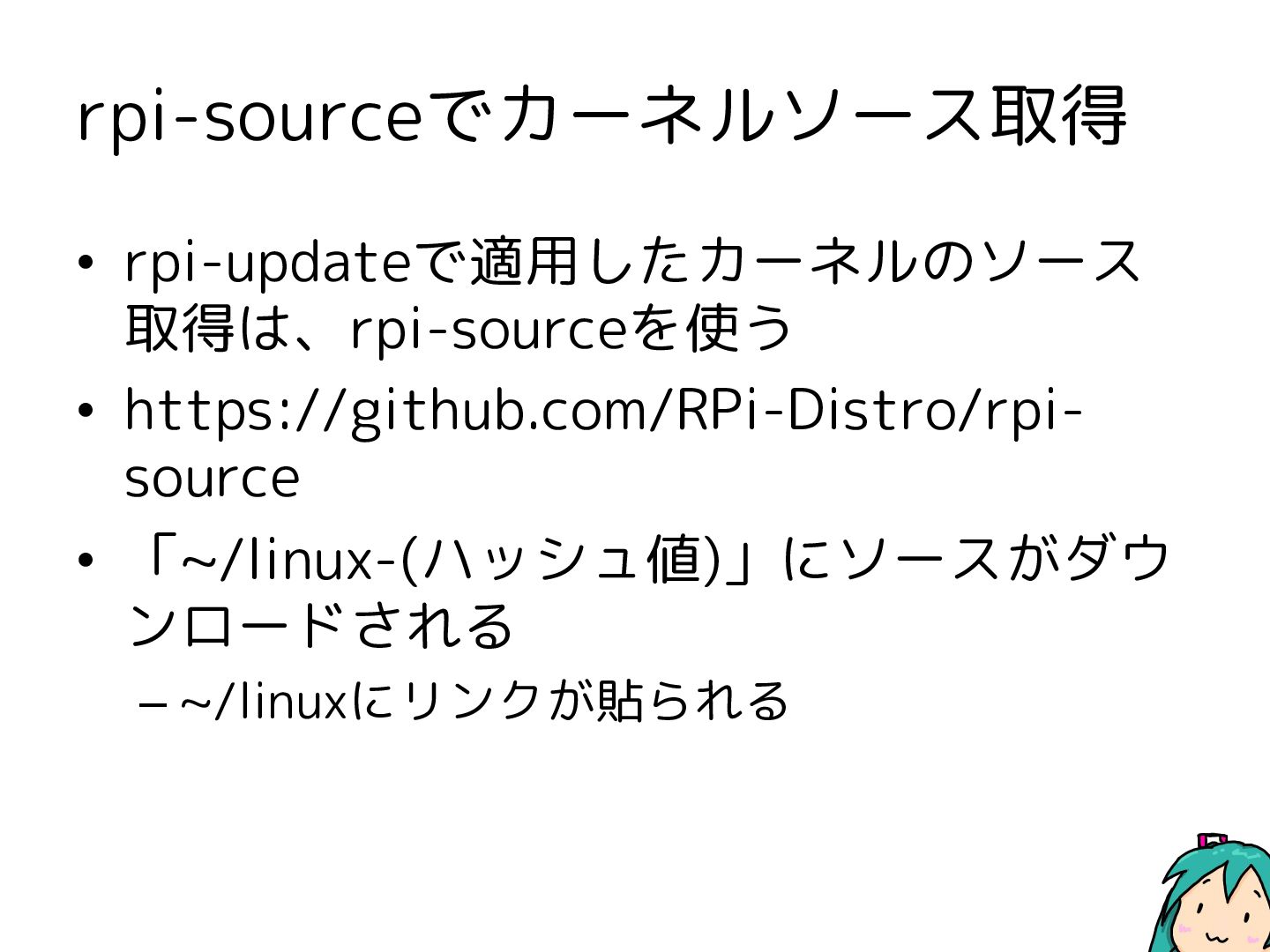

15. rpi-sourceでカーネルソース取得 • rpi-updateで適用したカーネルのソース 取得は、rpi-sourceを使う • https://github.com/RPi-Distro/rpi- source • 「~/linux-(ハッシュ値)」にソースがダウ ンロードされる – ~/linuxにリンクが貼られる

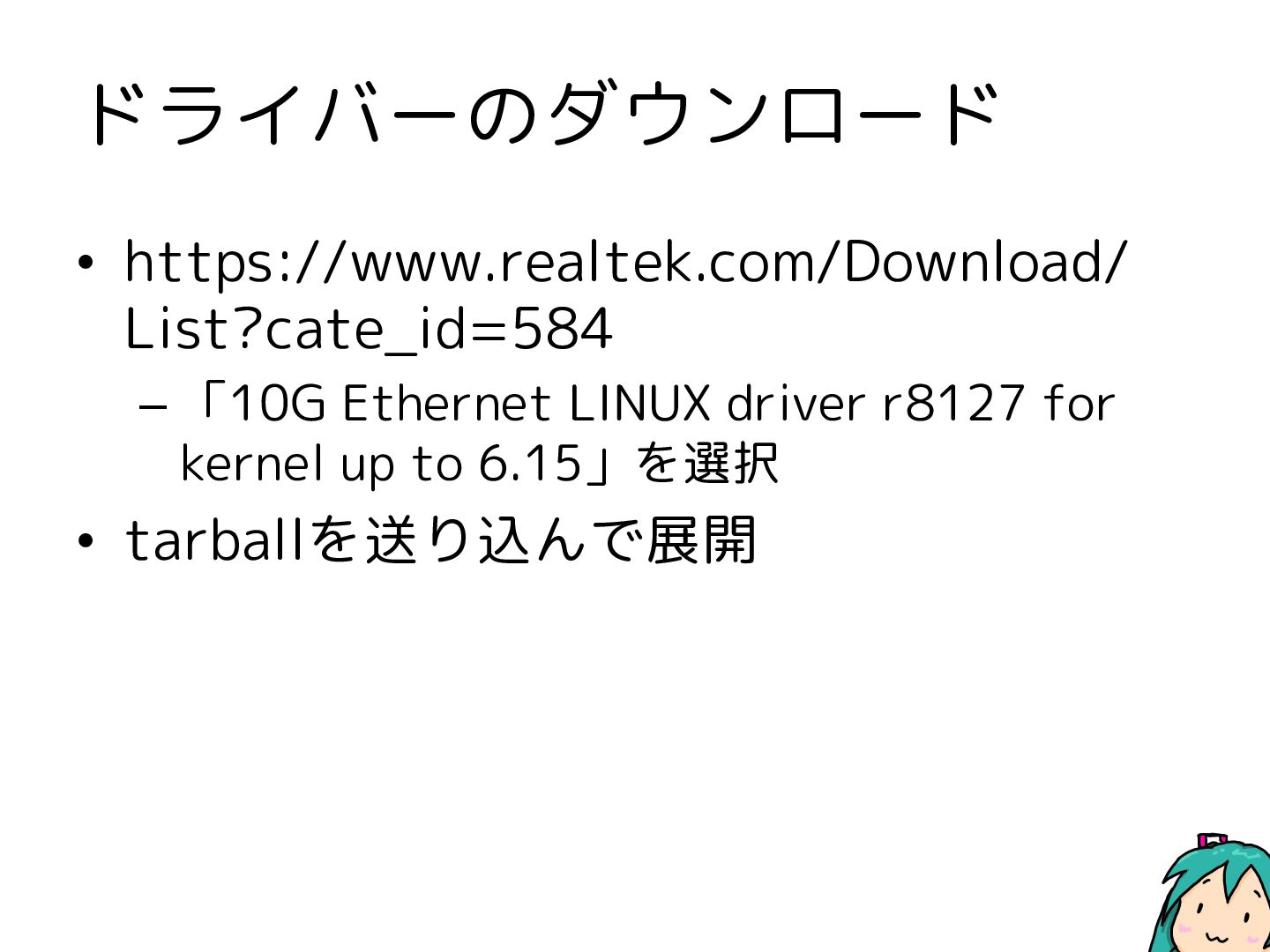

16. ドライバーのダウンロード • https://www.realtek.com/Download/ List?cate_id=584 – 「10G Ethernet LINUX driver r8127 for kernel up to 6.15」を選択 • tarballを送り込んで展開

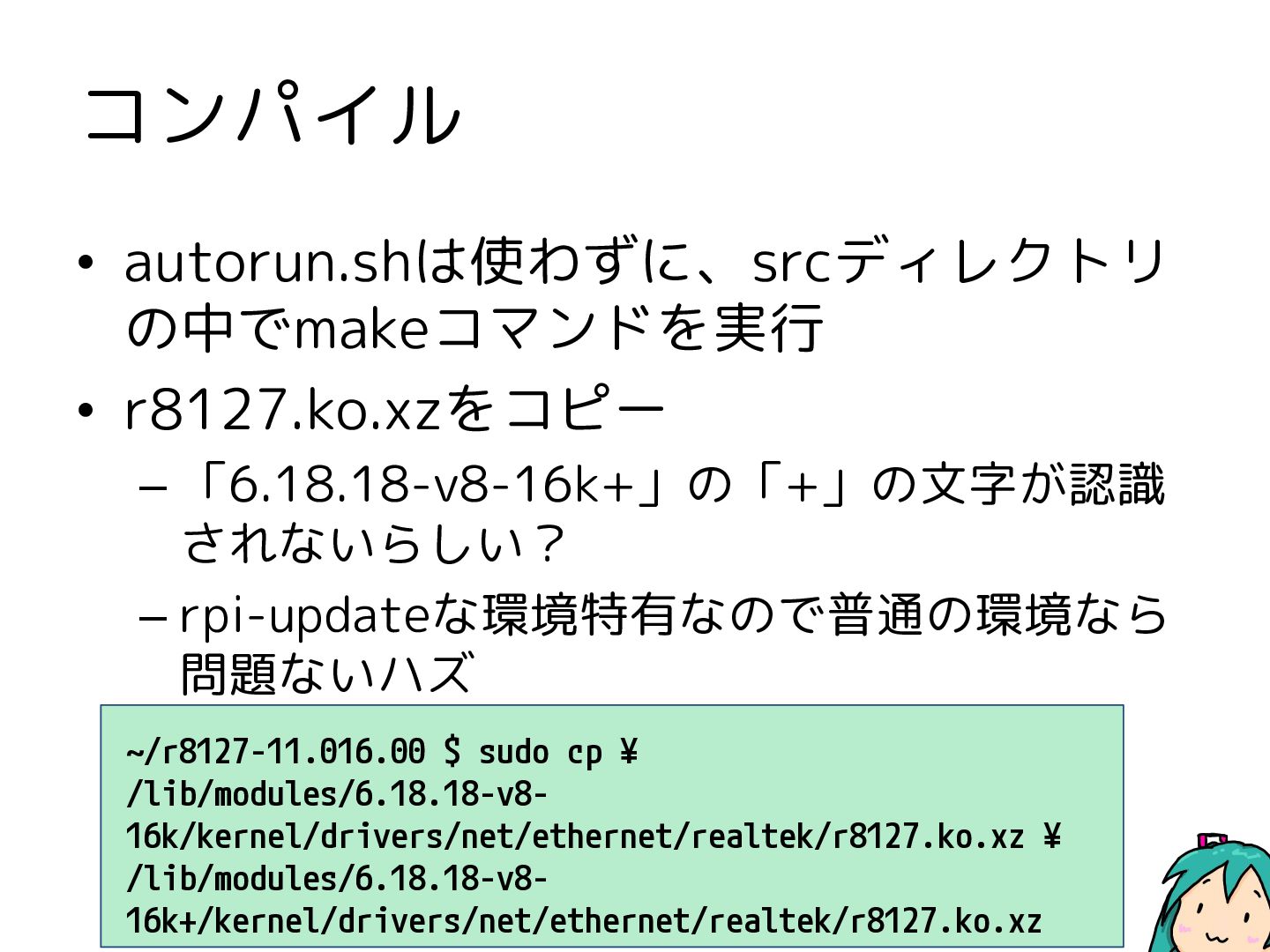

17. コンパイル • autorun.shは使わずに、srcディレクトリ の中でmakeコマンドを実行 • r8127.ko.xzをコピー – 「6.18.18-v8-16k+」の「+」の文字が認識 されないらしい？ – rpi-updateな環境特有なので普通の環境なら 問題ないハズ ~/r8127-11.016.00 $ sudo cp ¥ /lib/modules/6.18.18-v8- 16k/kernel/drivers/net/ethernet/realtek/r8127.ko.xz ¥ /lib/modules/6.18.18-v8- 16k+/kernel/drivers/net/ethernet/realtek/r8127.ko.xz

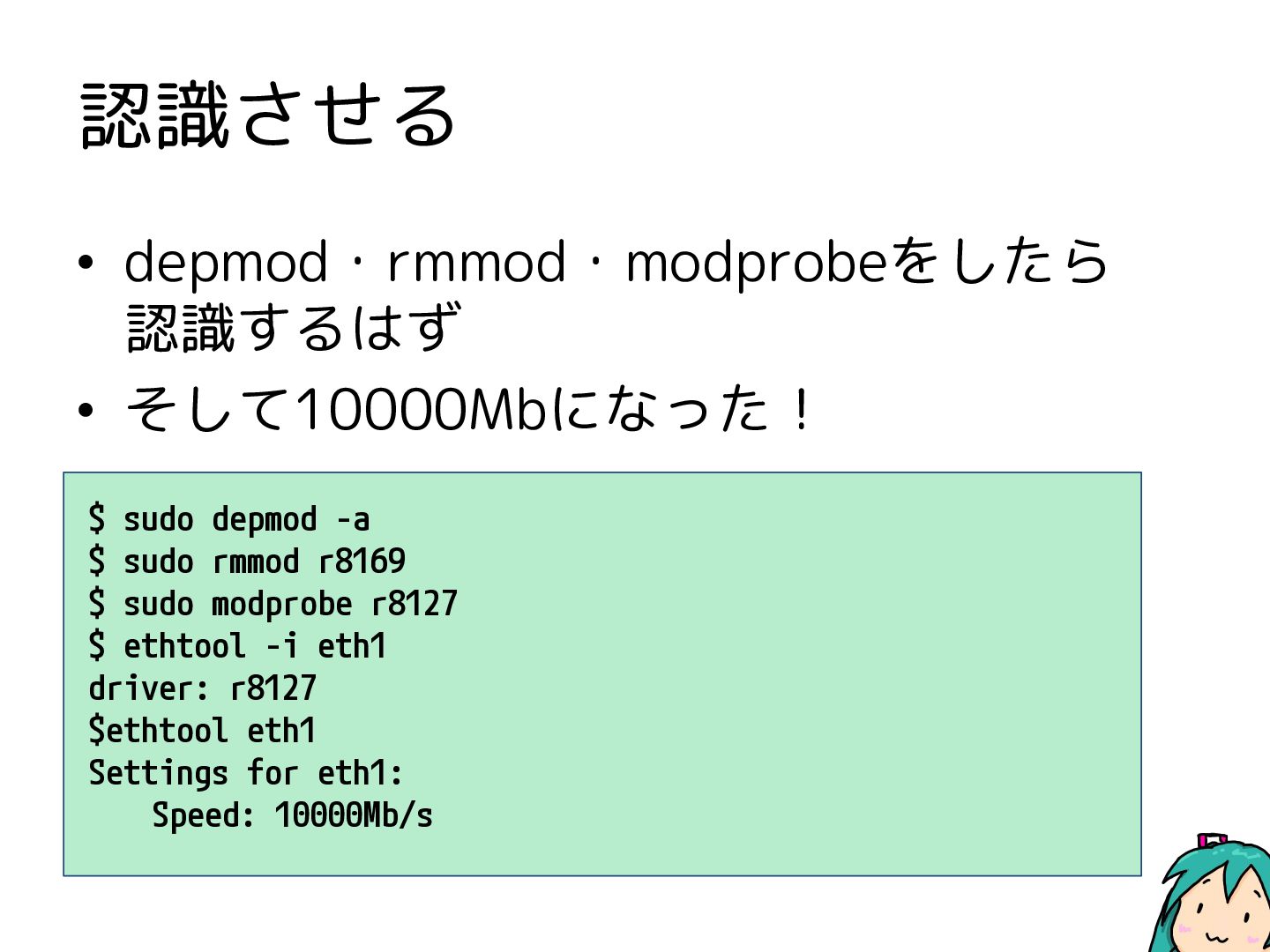

18. 認識させる • depmod・rmmod・modprobeをしたら 認識するはず • そして10000Mbになった！ $ sudo depmod -a $ sudo rmmod r8169 $ sudo modprobe r8127 $ ethtool -i eth1 driver: r8127 $ethtool eth1 Settings for eth1: Speed: 10000Mb/s

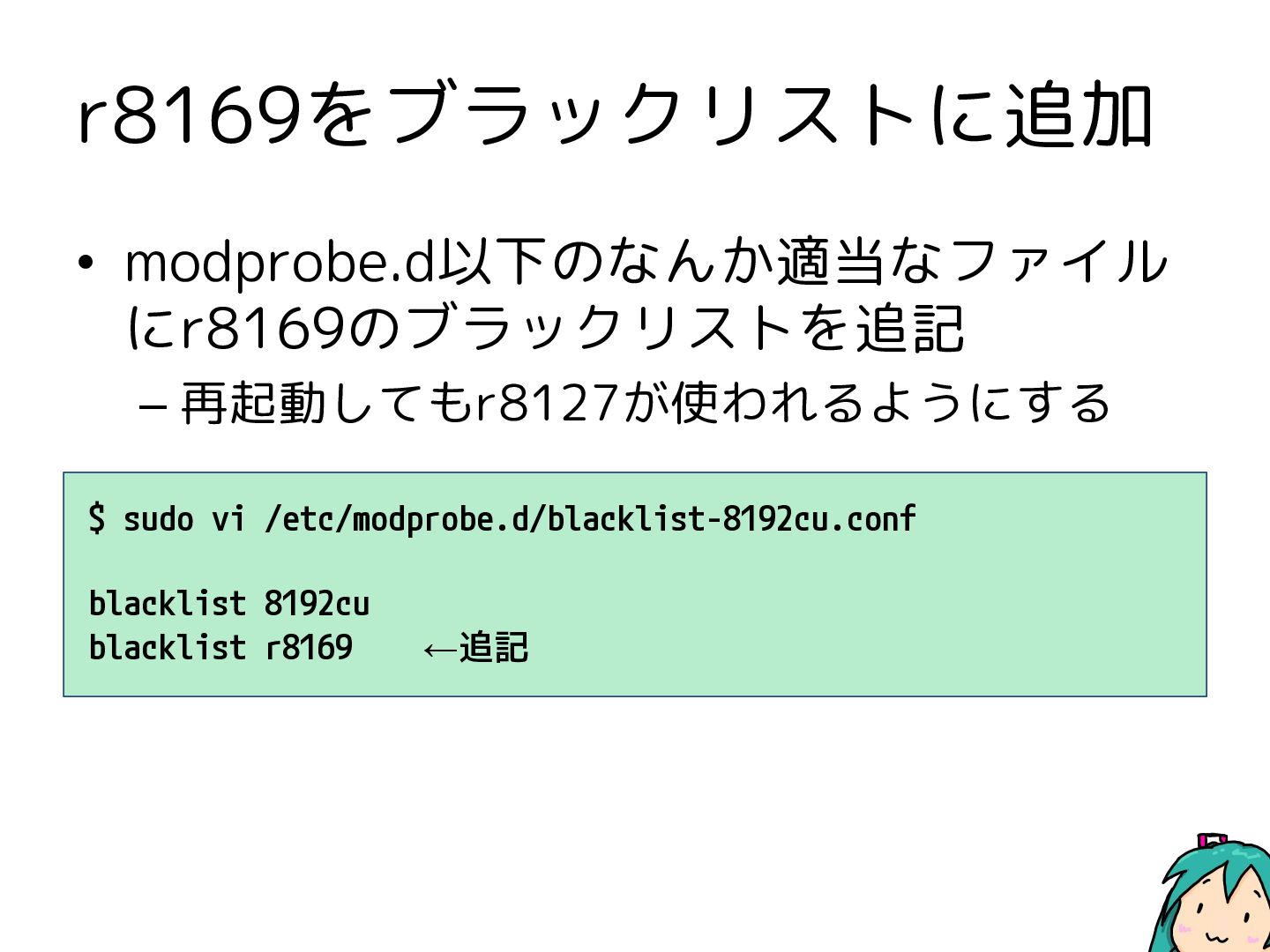

19. r8169をブラックリストに追加 • modprobe.d以下のなんか適当なファイル にr8169のブラックリストを追記 – 再起動してもr8127が使われるようにする $ sudo vi /etc/modprobe.d/blacklist-8192cu.conf blacklist 8192cu blacklist r8169 ←追記

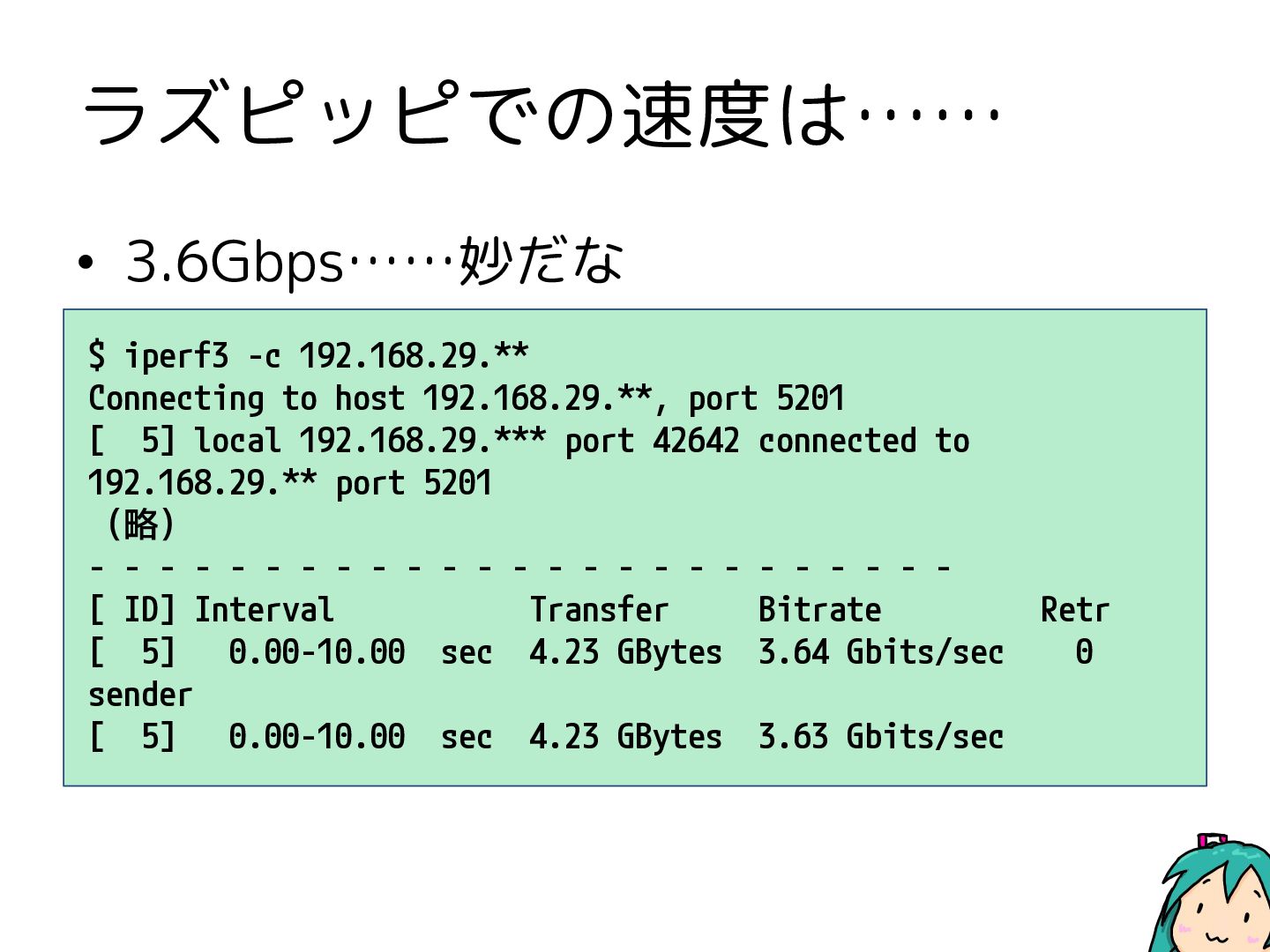

20. ラズピッピでの速度は…… • 3.6Gbps……妙だな $ iperf3 -c 192.168.29.** Connecting to host 192.168.29.**, port 5201 [ 5] local 192.168.29.*** port 42642 connected to 192.168.29.** port 5201 （略） - - - - - - - - - - - - - - - - - - - - - - - - - [ ID] Interval Transfer Bitrate Retr [ 5] 0.00-10.00 sec 4.23 GBytes 3.64 Gbits/sec 0 sender [ 5] 0.00-10.00 sec 4.23 GBytes 3.63 Gbits/sec

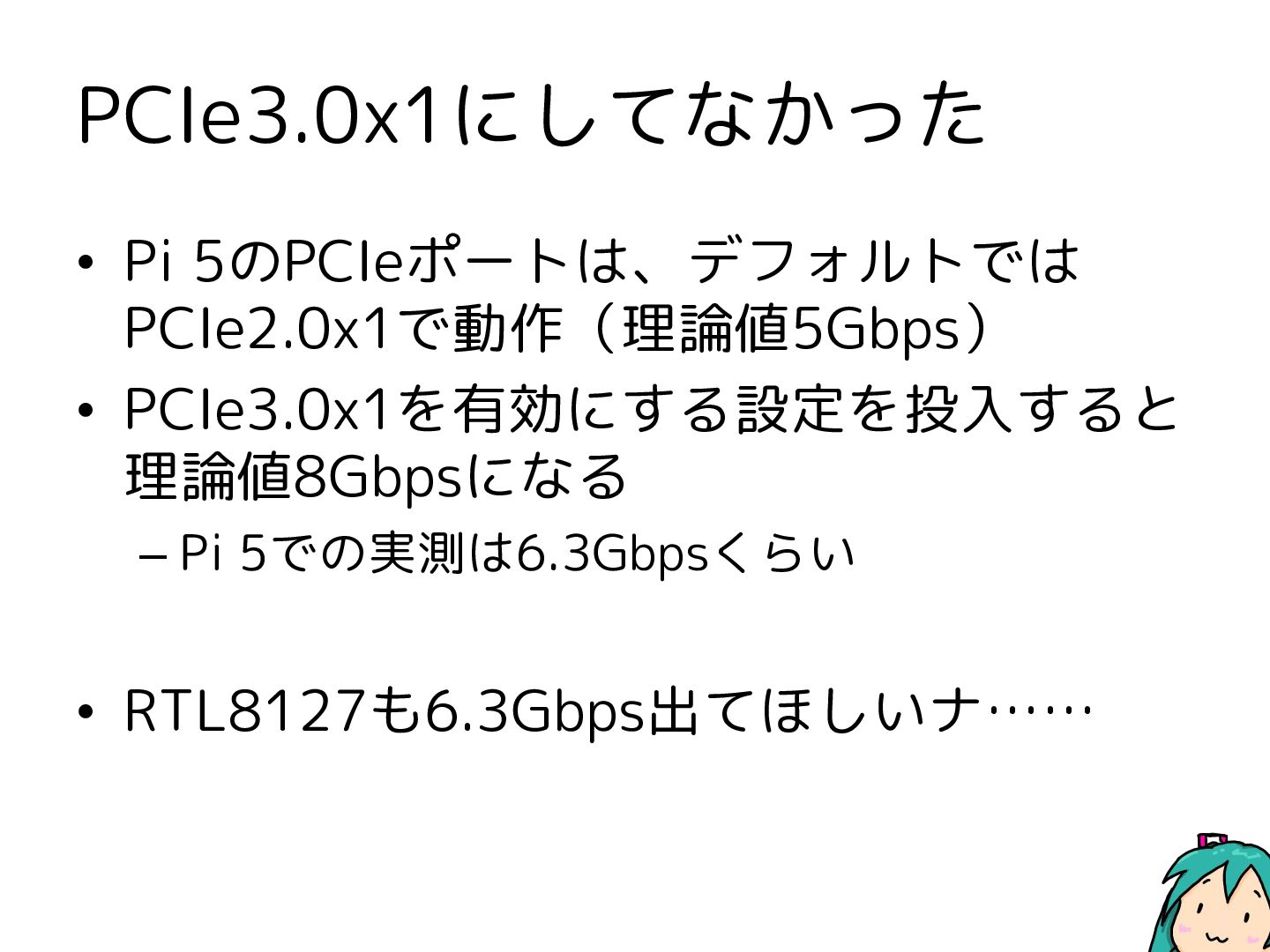

21. PCIe3.0x1にしてなかった • Pi 5のPCIeポートは、デフォルトでは PCIe2.0x1で動作（理論値5Gbps） • PCIe3.0x1を有効にする設定を投入すると 理論値8Gbpsになる – Pi 5での実測は6.3Gbpsくらい • RTL8127も6.3Gbps出てほしいナ……

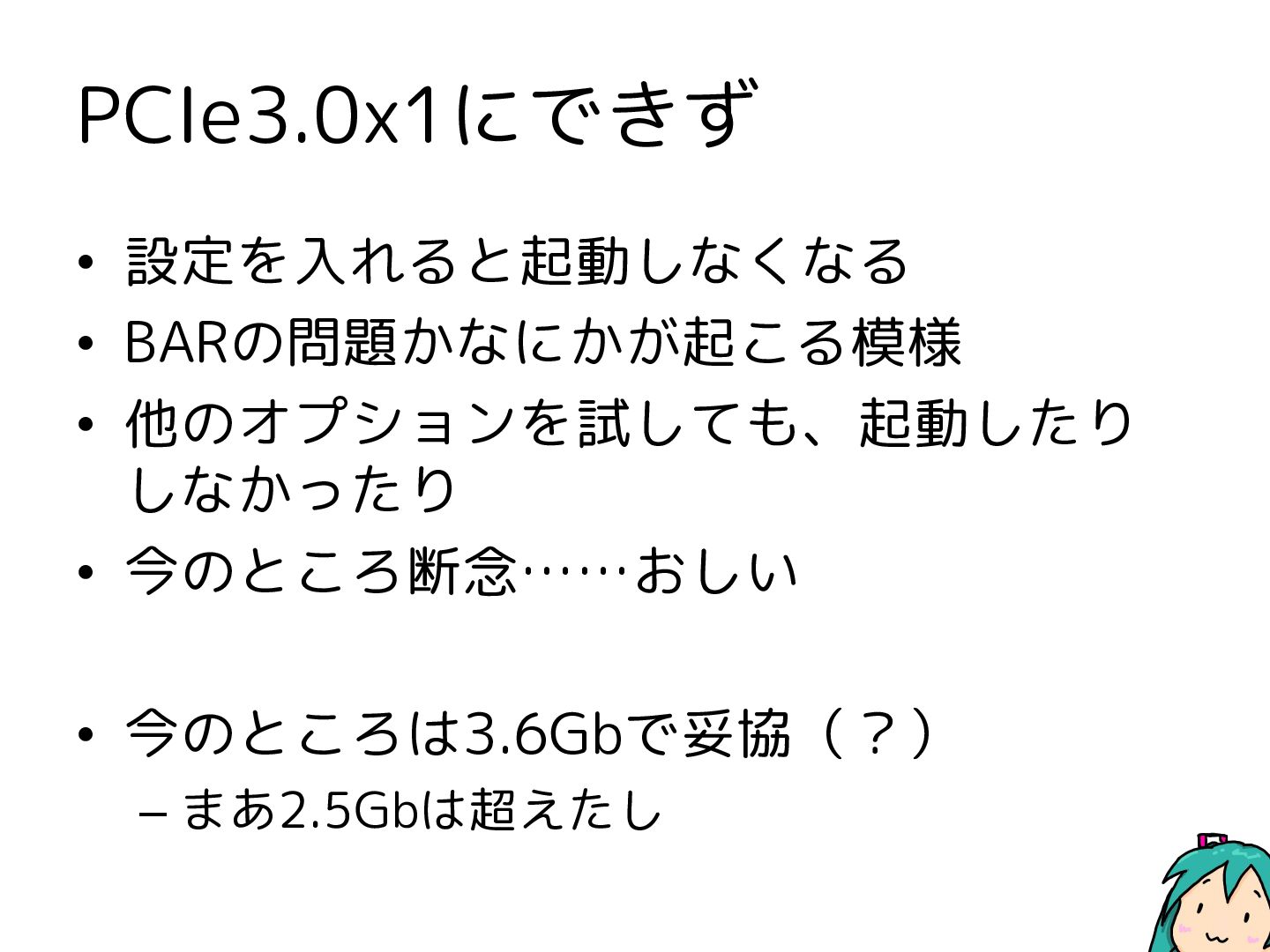

22. PCIe3.0x1にできず • 設定を入れると起動しなくなる • BARの問題かなにかが起こる模様 • 他のオプションを試しても、起動したり しなかったり • 今のところ断念……おしい • 今のところは3.6Gbで妥協（？） – まあ2.5Gbは超えたし

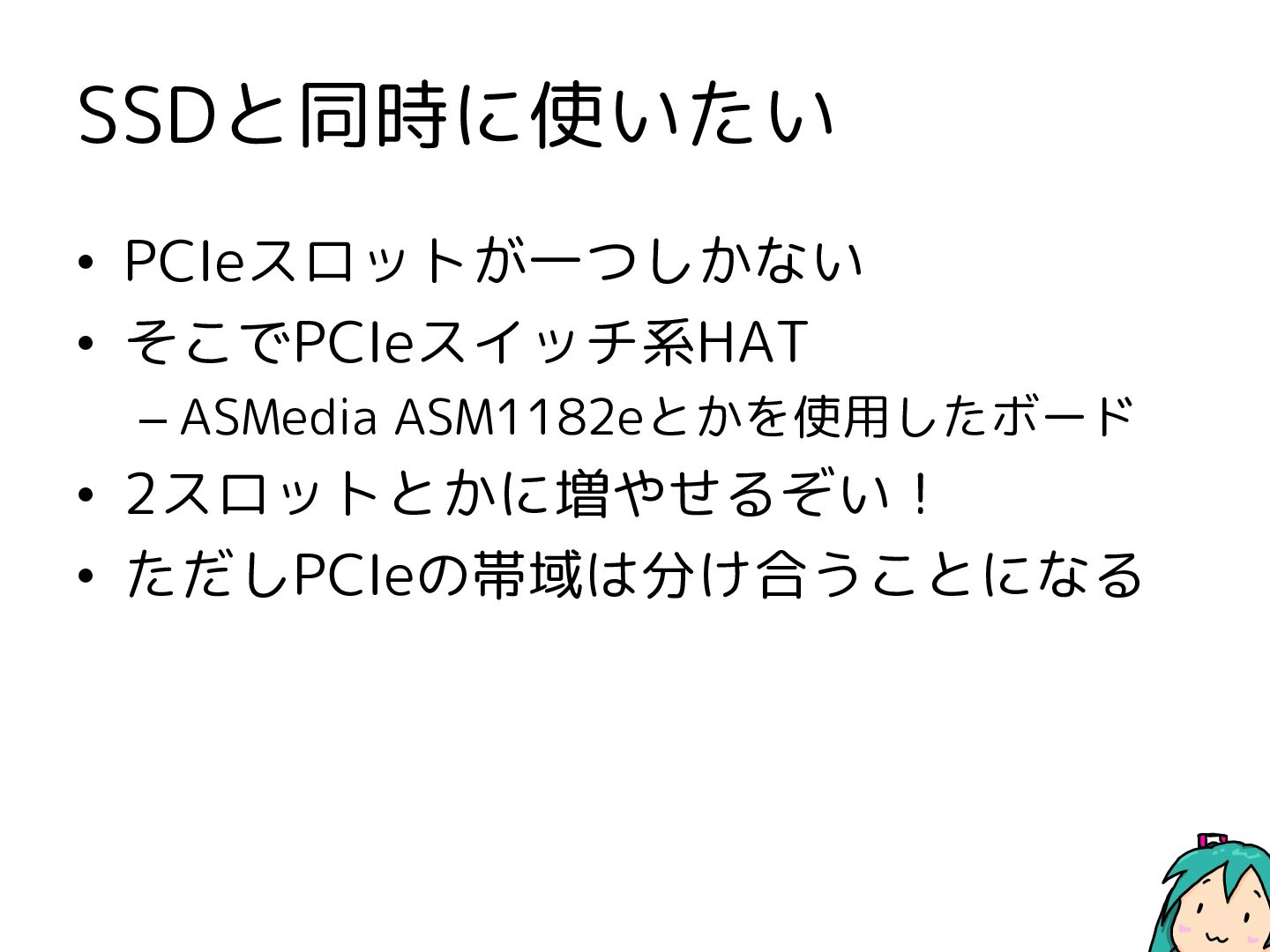

23. SSDと同時に使いたい • PCIeスロットが一つしかない • そこでPCIeスイッチ系HAT – ASMedia ASM1182eとかを使用したボード • 2スロットとかに増やせるぞい！ • ただしPCIeの帯域は分け合うことになる

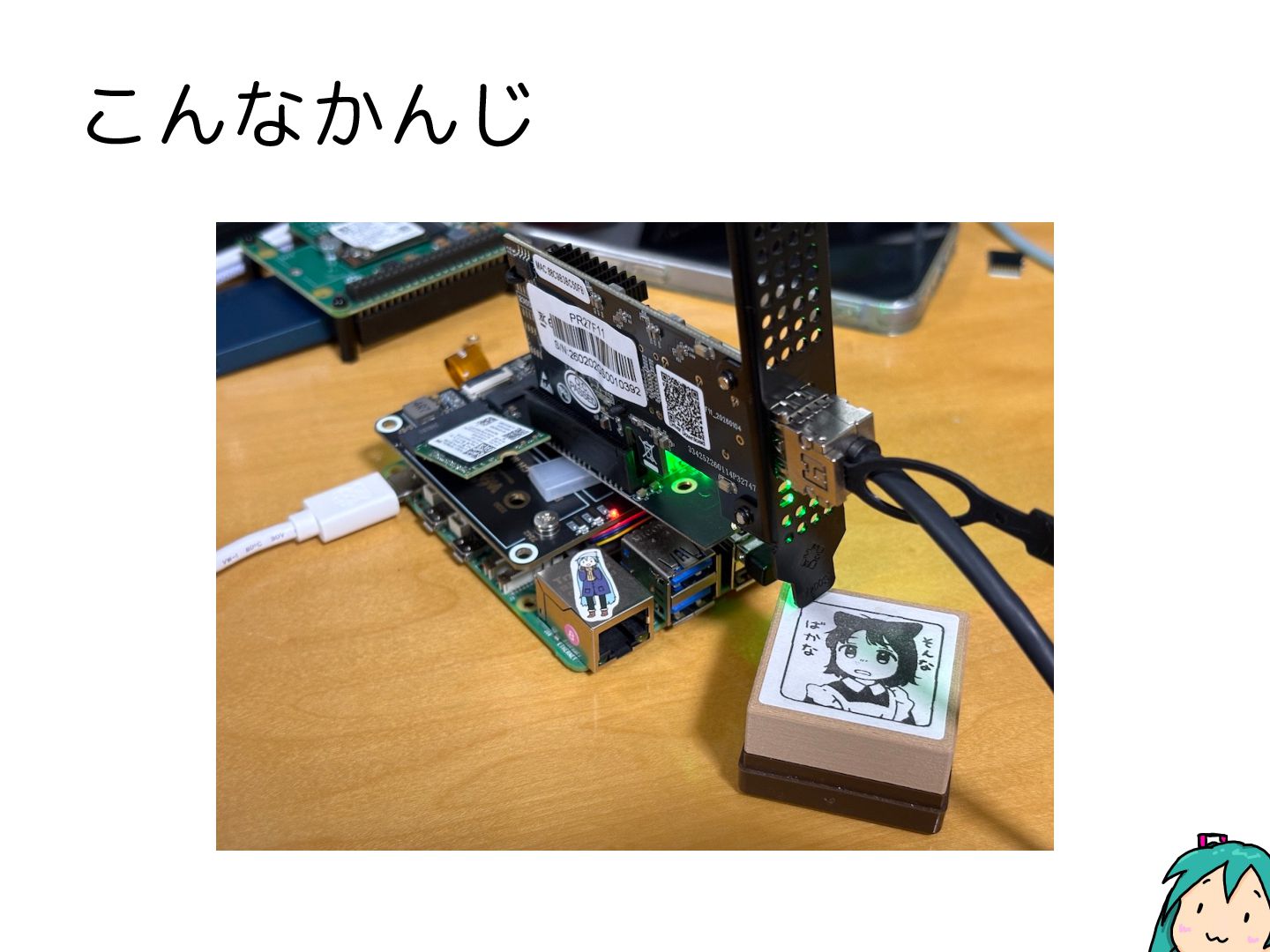

24. こんなかんじ

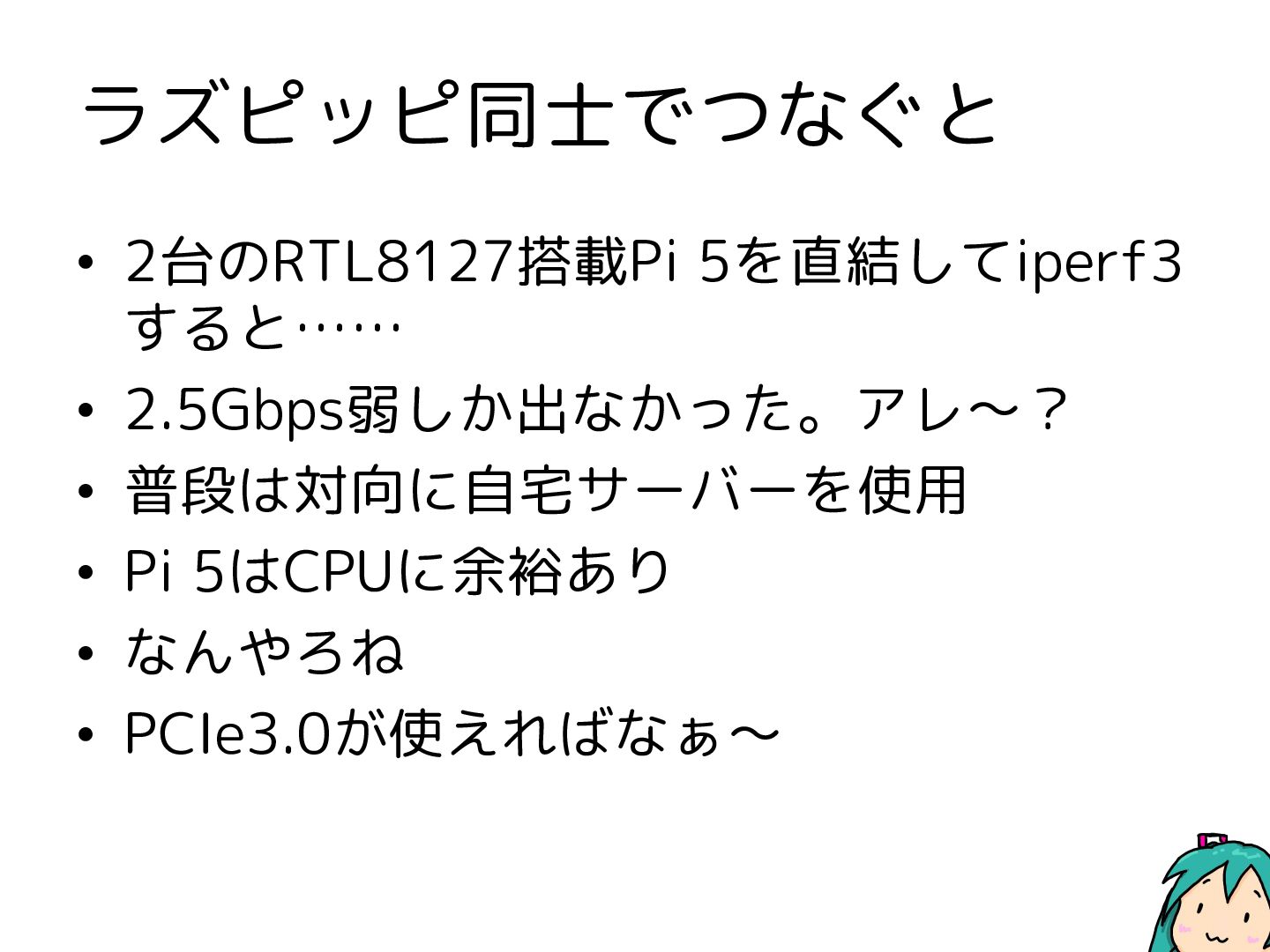

25. ラズピッピ同士でつなぐと • 2台のRTL8127搭載Pi 5を直結してiperf3 すると…… • 2.5Gbps弱しか出なかった。アレ〜？ • 普段は対向に自宅サーバーを使用 • Pi 5はCPUに余裕あり • なんやろね • PCIe3.0が使えればなぁ〜

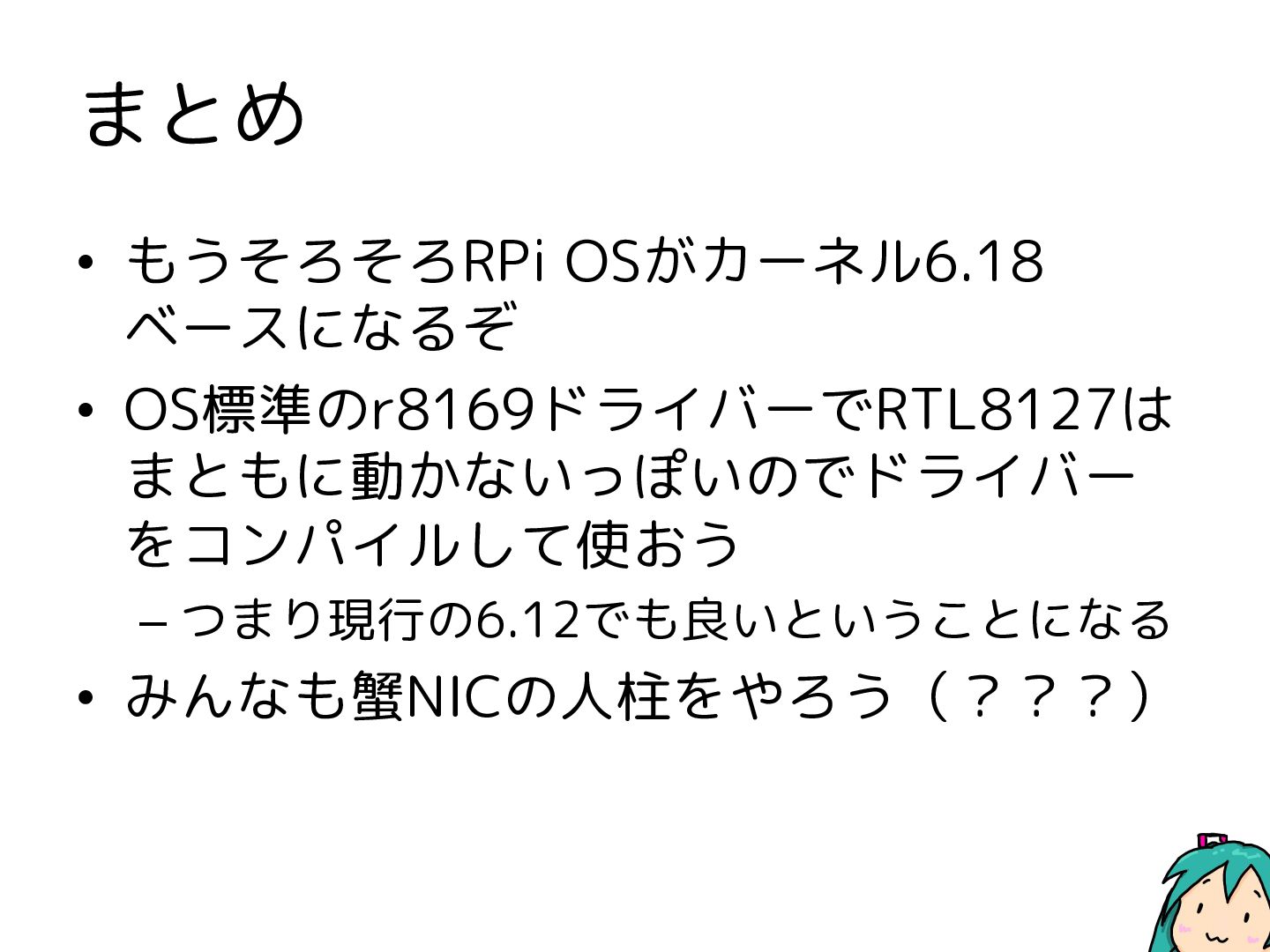

26. まとめ • もうそろそろRPi OSがカーネル6.18 ベースになるぞ • OS標準のr8169ドライバーでRTL8127は まともに動かないっぽいのでドライバー をコンパイルして使おう – つまり現行の6.12でも良いということになる • みんなも蟹NICの人柱をやろう（？？？）
