Stein Particle Filterを用いた 単調環境における協調自己位置推定

Transcript

1. 〇有田 朋樹 滑川 徹 （慶應義塾大学） 計測自動制御学会 第12回制御部門マルチシンポジウム (MSCS2025) March 5, 2024 Stein Particle Filterを用いた 単調環境における協調自己位置推定 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters

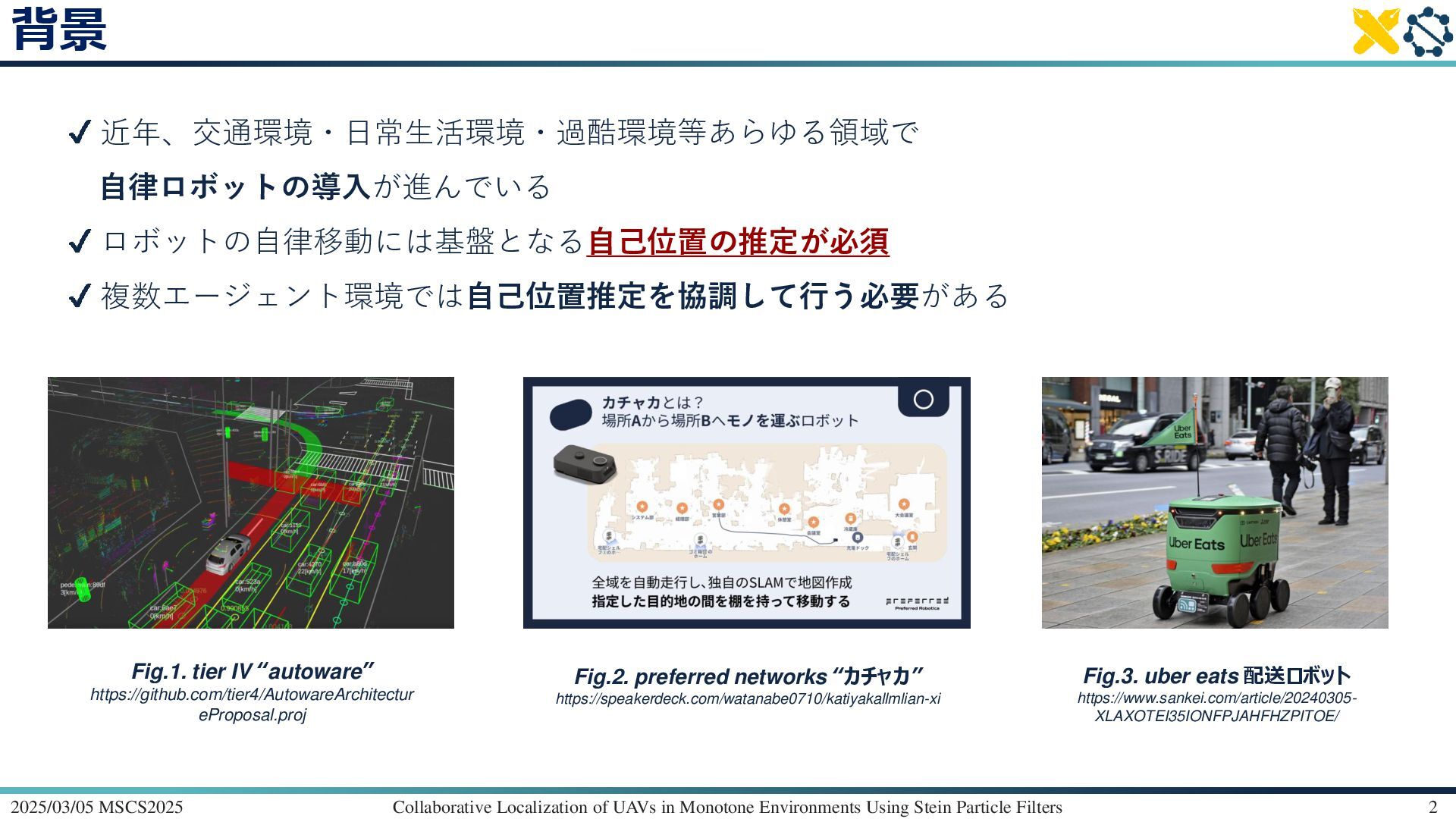

2. 2 背景 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters 近年、交通環境・日常生活環境・過酷環境等あらゆる領域で 自律ロボットの導入が進んでいる ロボットの自律移動には基盤となる自己位置の推定が必須 複数エージェント環境では自己位置推定を協調して行う必要がある Fig.3. uber eats 配送ロボット https://www.sankei.com/article/20240305- XLAXOTEI35IONFPJAHFHZPITOE/ Fig.2. preferred networks “カチャカ” https://speakerdeck.com/watanabe0710/katiyakallmlian-xi Fig.1. tier IV “autoware” https://github.com/tier4/AutowareArchitectur eProposal.proj

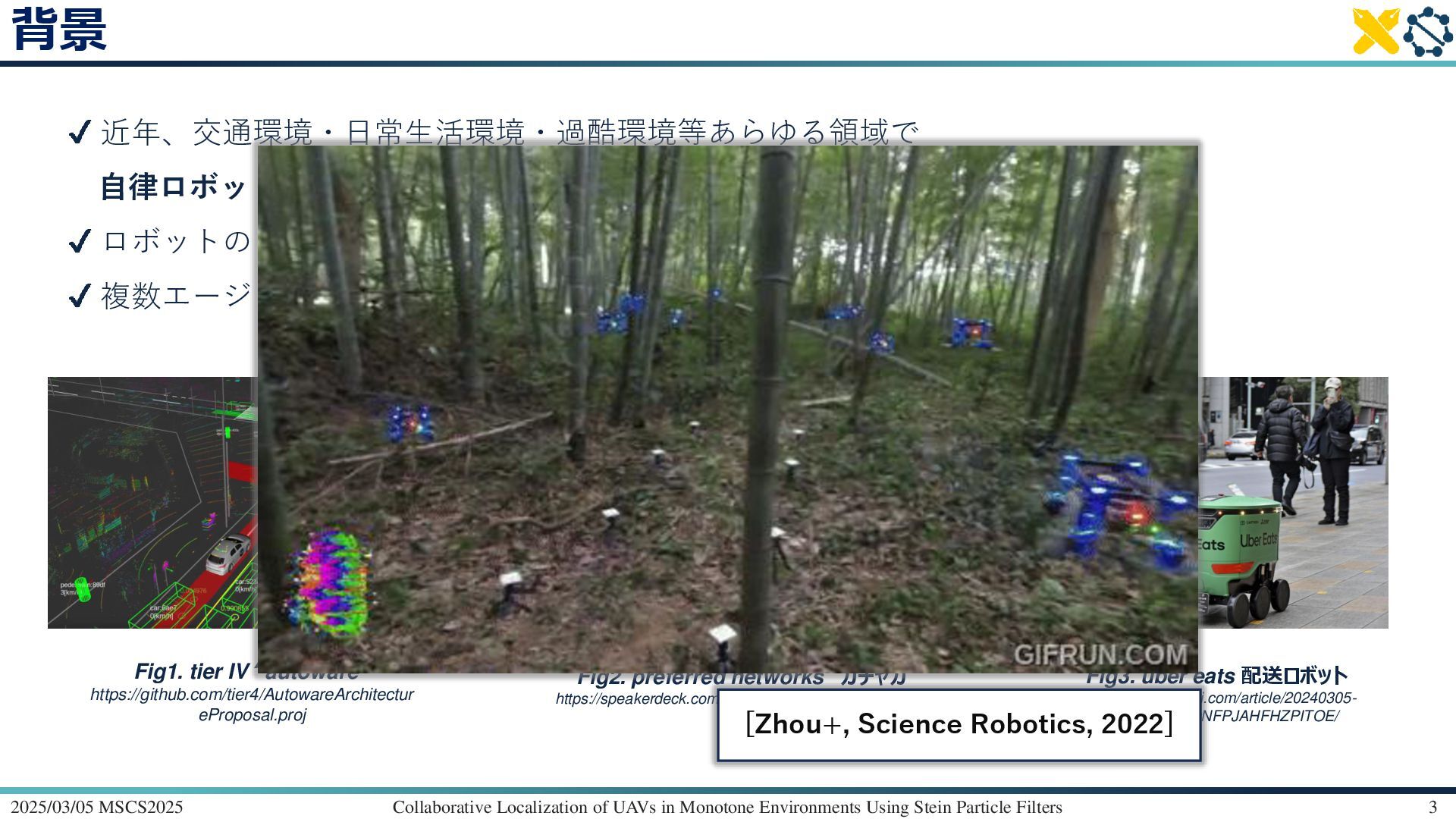

3. 3 背景 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters 近年、交通環境・日常生活環境・過酷環境等あらゆる領域で 自律ロボットの導入が進んでいる ロボットの自律移動には基盤となる自己位置の推定が必須 複数エージェント環境では自己位置推定を協調して行う必要がある Fig3. uber eats 配送ロボット https://www.sankei.com/article/20240305- XLAXOTEI35IONFPJAHFHZPITOE/ Fig2. preferred networks “カチャカ” https://speakerdeck.com/watanabe0710/katiyakallmlian-xi Fig1. tier IV “autoware” https://github.com/tier4/AutowareArchitectur eProposal.proj [Zhou+, Science Robotics, 2022]
4. 4 Collaborative Visual Inertial System 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters 相対位置を取得できる Superpoint 特徴量 [DeTone+, CVPR2018] グラフ最適化ベースの手法 (D2SLAM[Xu+, TRO2024]など) がトップ性能 カメラとIMUを備えた複数エージェント Fig. 4. CoVINS Fig. 5. 特徴量抽出による協調自己位置推定

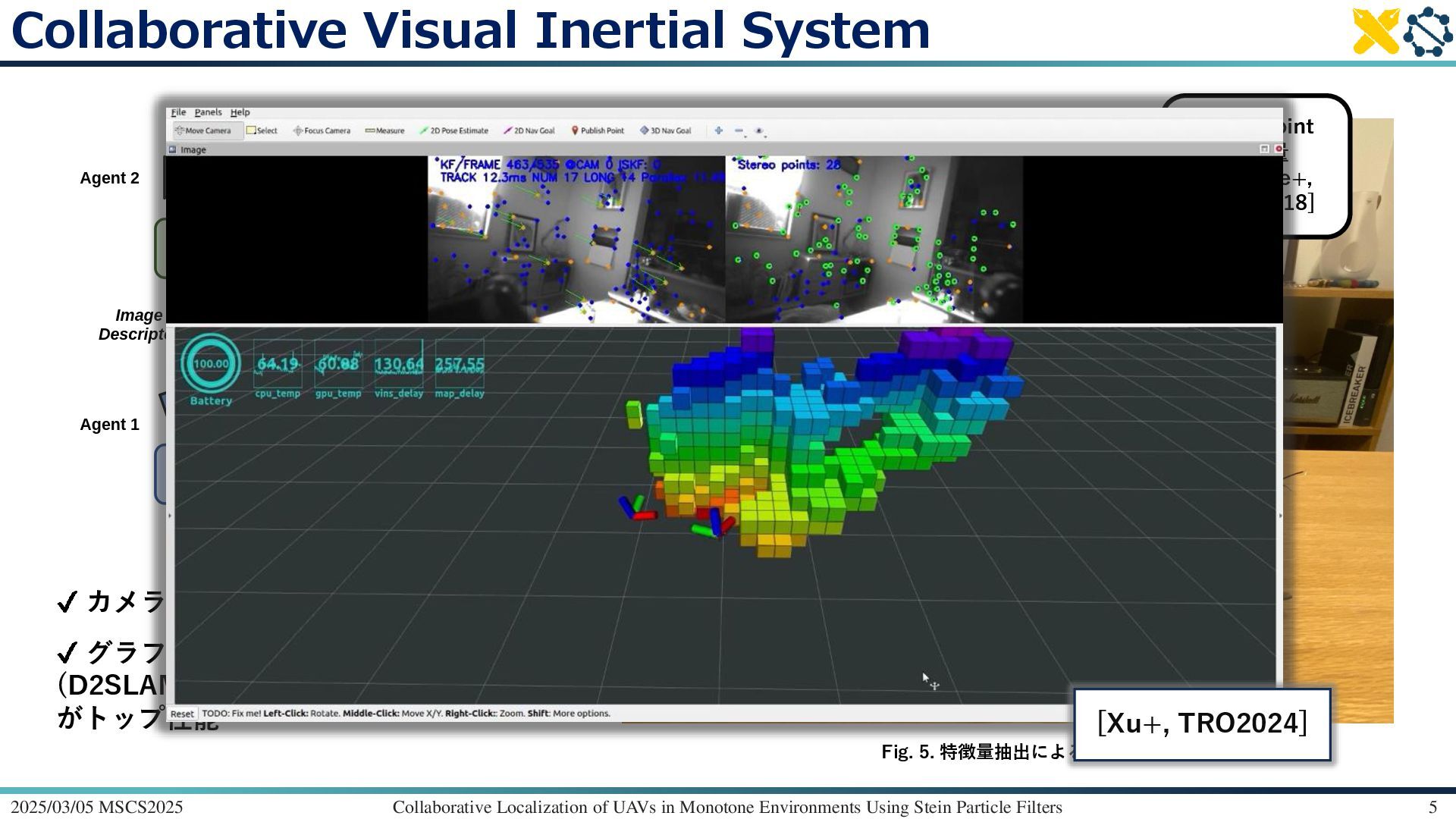

5. グラフ最適化ベースの手法 (D2SLAM[Xu+, TRO2024]など) がトップ性能 カメラとIMUを備えた複数エージェント Fig. 1. CoVINS 相対位置を取得できる Superpoint 特徴量 [DeTone+, CVPR2018] 5 Collaborative Visual Inertial System 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters Fig. 5. 特徴量抽出による協調自己位置推定 [Xu+, TRO2024]

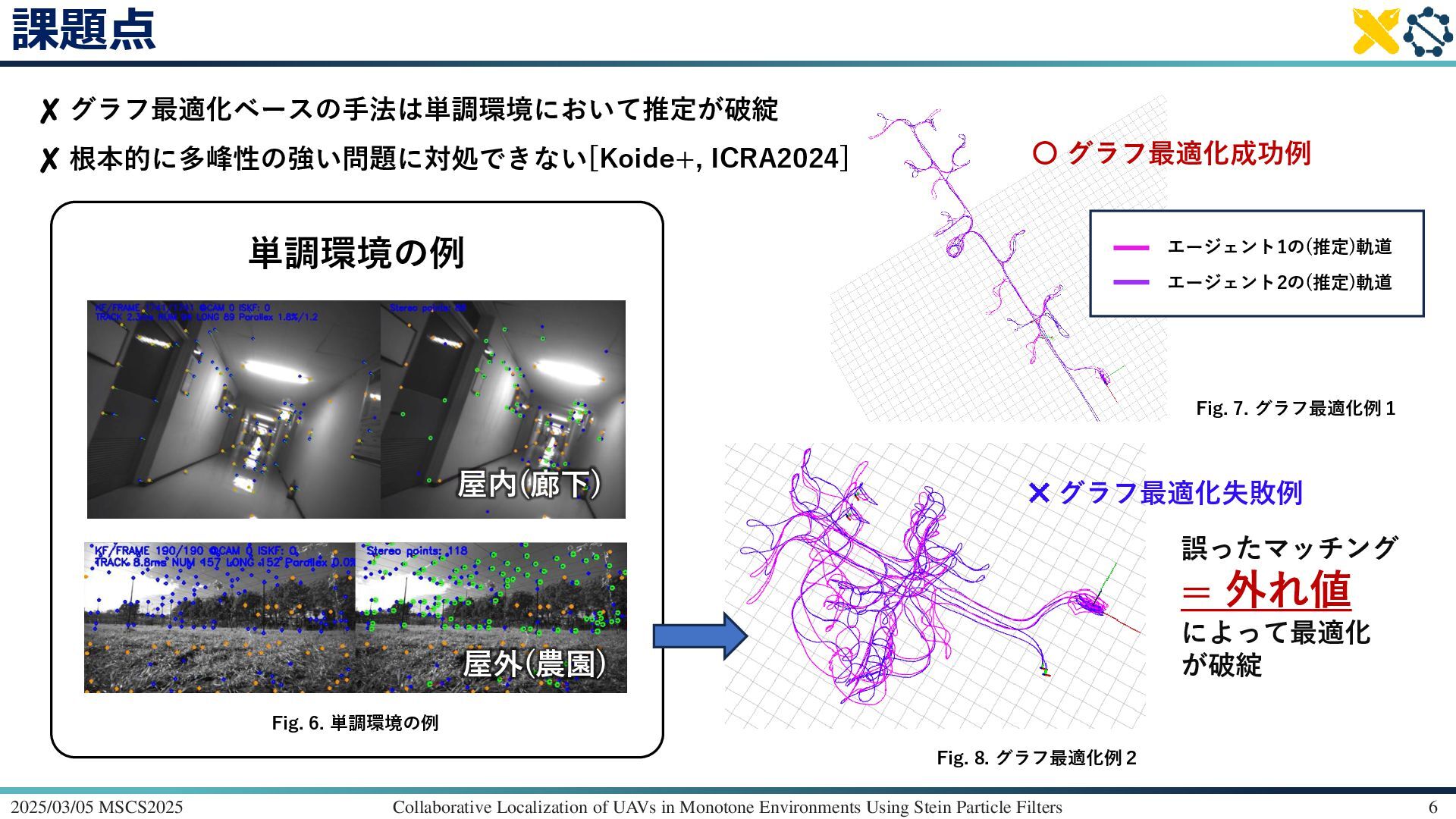

6. 6 課題点 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters 〇 グラフ最適化成功例 グラフ最適化失敗例 屋内(廊下) ✘ グラフ最適化ベースの手法は単調環境において推定が破綻 ✘ 根本的に多峰性の強い問題に対処できない[Koide+, ICRA2024] 単調環境の例 屋外(農園) Fig. 6. 単調環境の例 誤ったマッチング = 外れ値 によって最適化 が破綻 Fig. 7. グラフ最適化例１ Fig. 8. グラフ最適化例２ エージェント1の(推定)軌道 エージェント2の(推定)軌道

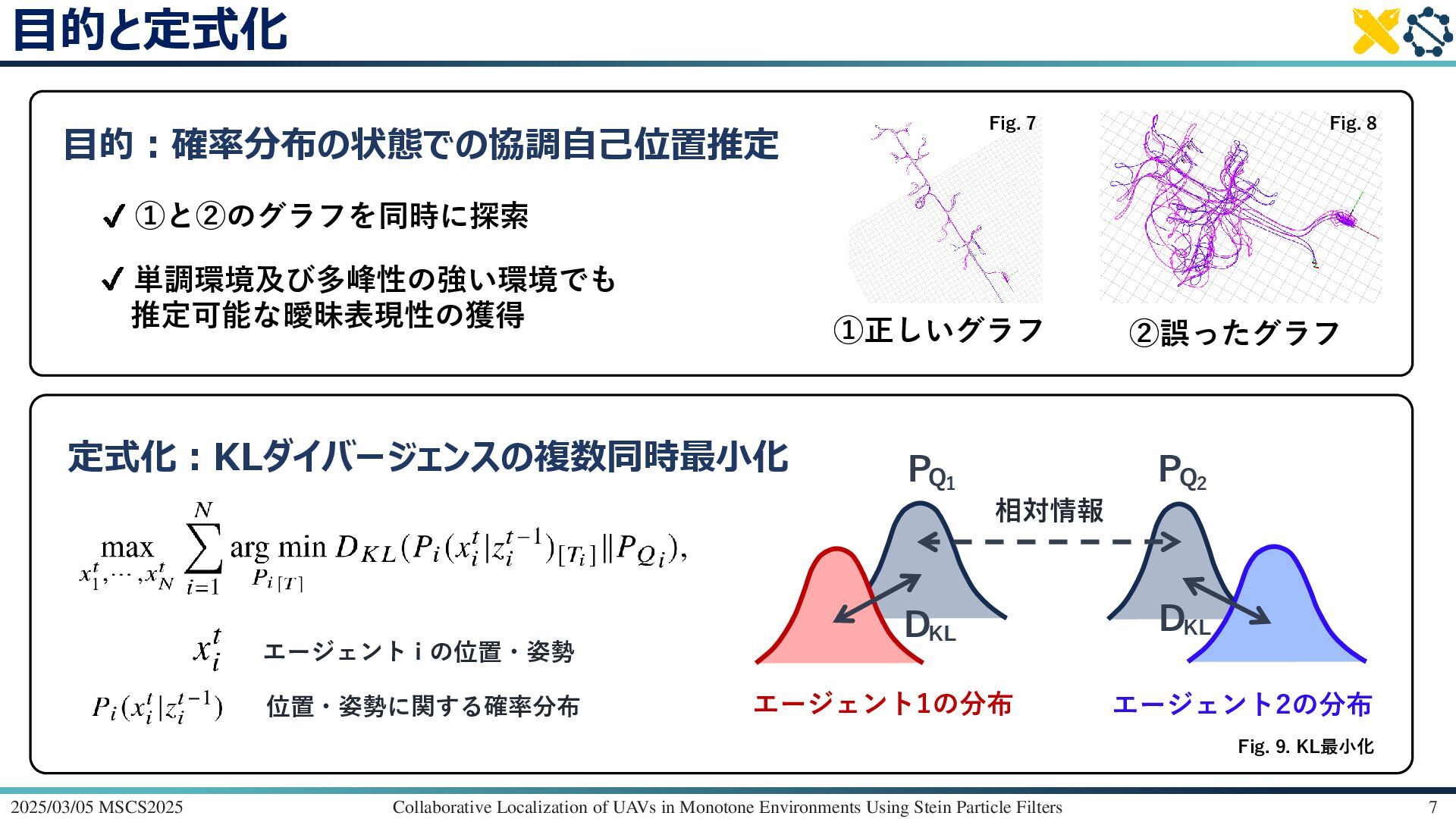

7. 7 目的と定式化 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters DKL DKL エージェント1の分布 エージェント2の分布 相対情報 PQ1 PQ2 目的：確率分布の状態での協調自己位置推定 ①と②のグラフを同時に探索 単調環境及び多峰性の強い環境でも 推定可能な曖昧表現性の獲得 ①正しいグラフ ②誤ったグラフ 定式化：KLダイバージェンスの複数同時最小化 エージェント i の位置・姿勢 位置・姿勢に関する確率分布 Fig. 9. KL最小化 Fig. 7 Fig. 8

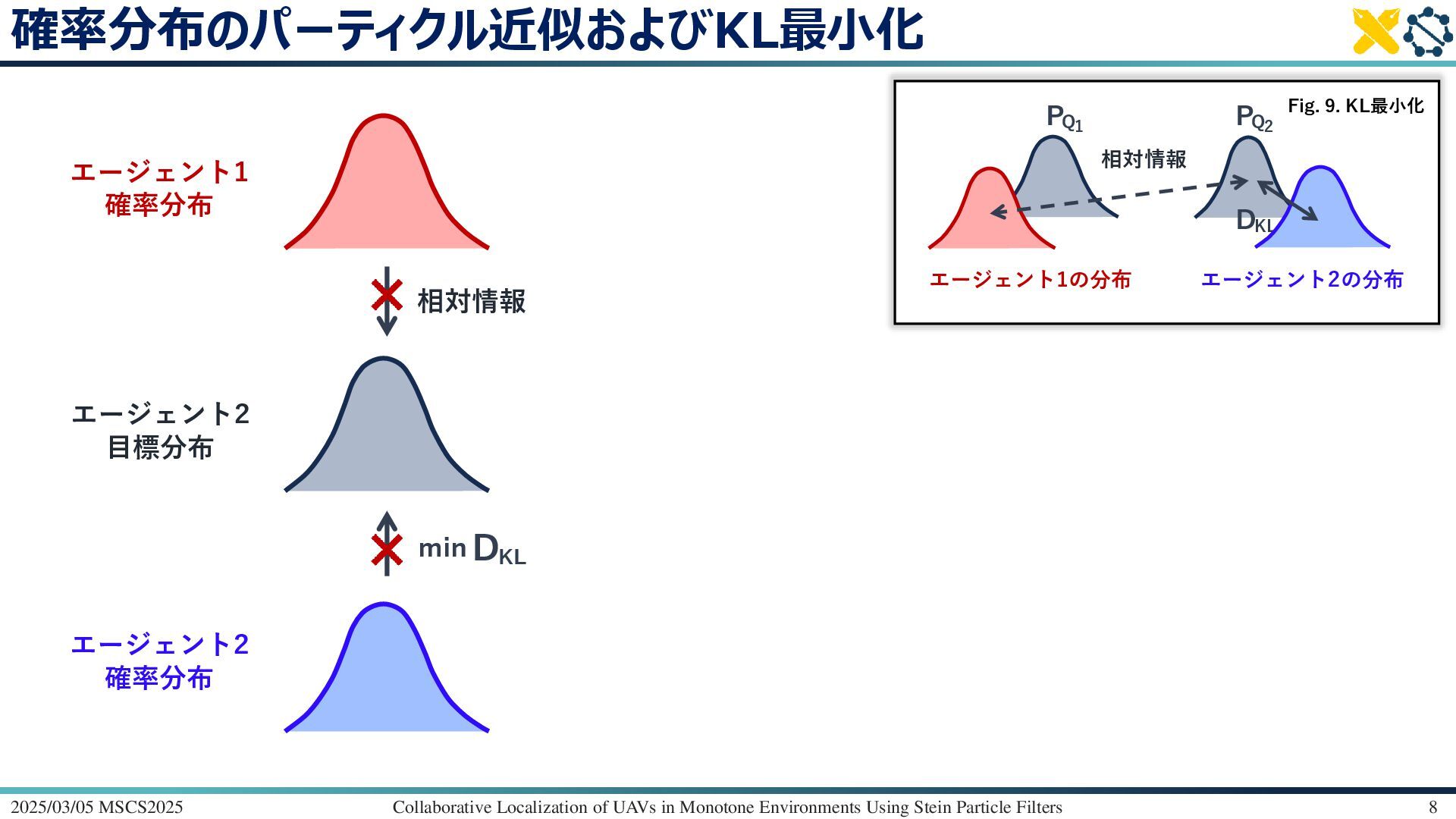

8. 8 確率分布のパーティクル近似およびKL最小化 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters 相対情報 DKL min エージェント1 確率分布 エージェント2 目標分布 エージェント2 確率分布 DKL エージェント1の分布 エージェント2の分布 相対情報 PQ1 PQ2 Fig. 9. KL最小化

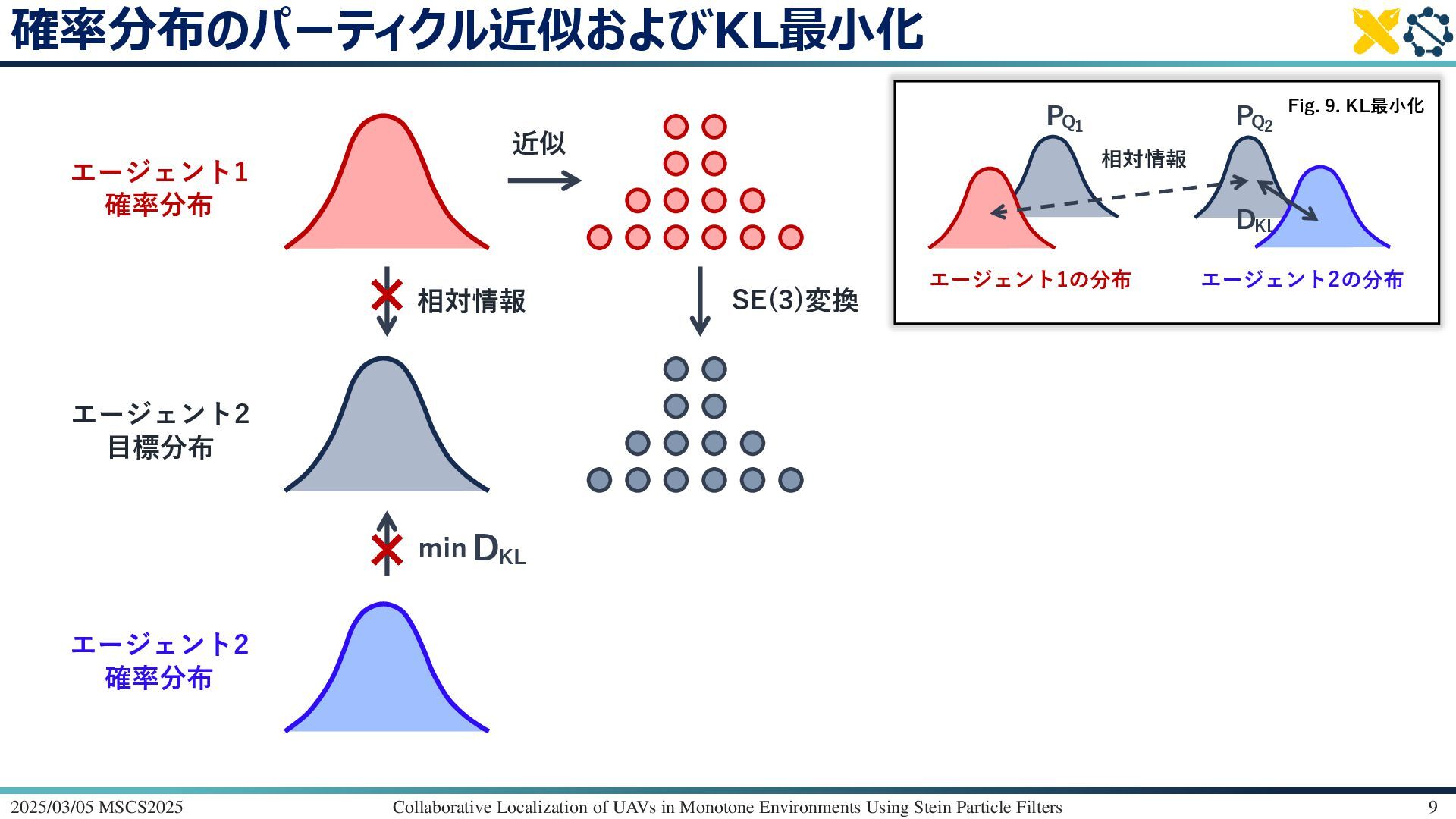

9. 9 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters 相対情報 近似 SE(3)変換 DKL min エージェント1 確率分布 エージェント2 目標分布 エージェント2 確率分布 DKL エージェント1の分布 エージェント2の分布 相対情報 PQ1 PQ2 Fig. 9. KL最小化 確率分布のパーティクル近似およびKL最小化

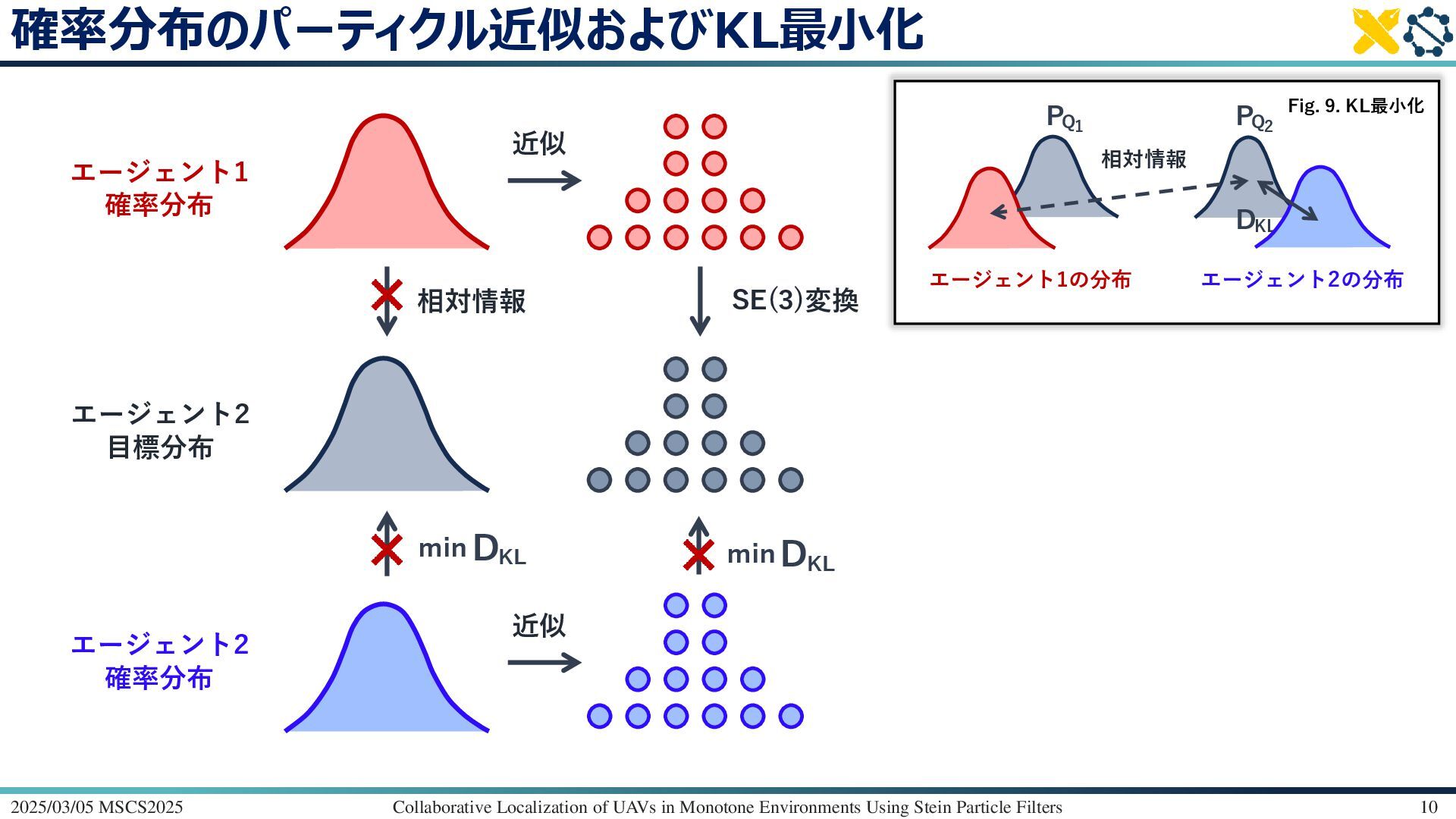

10. 10 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters 相対情報 近似 SE(3)変換 DKL min 近似 DKL min エージェント1 確率分布 エージェント2 目標分布 エージェント2 確率分布 DKL エージェント1の分布 エージェント2の分布 相対情報 PQ1 PQ2 Fig. 9. KL最小化 確率分布のパーティクル近似およびKL最小化

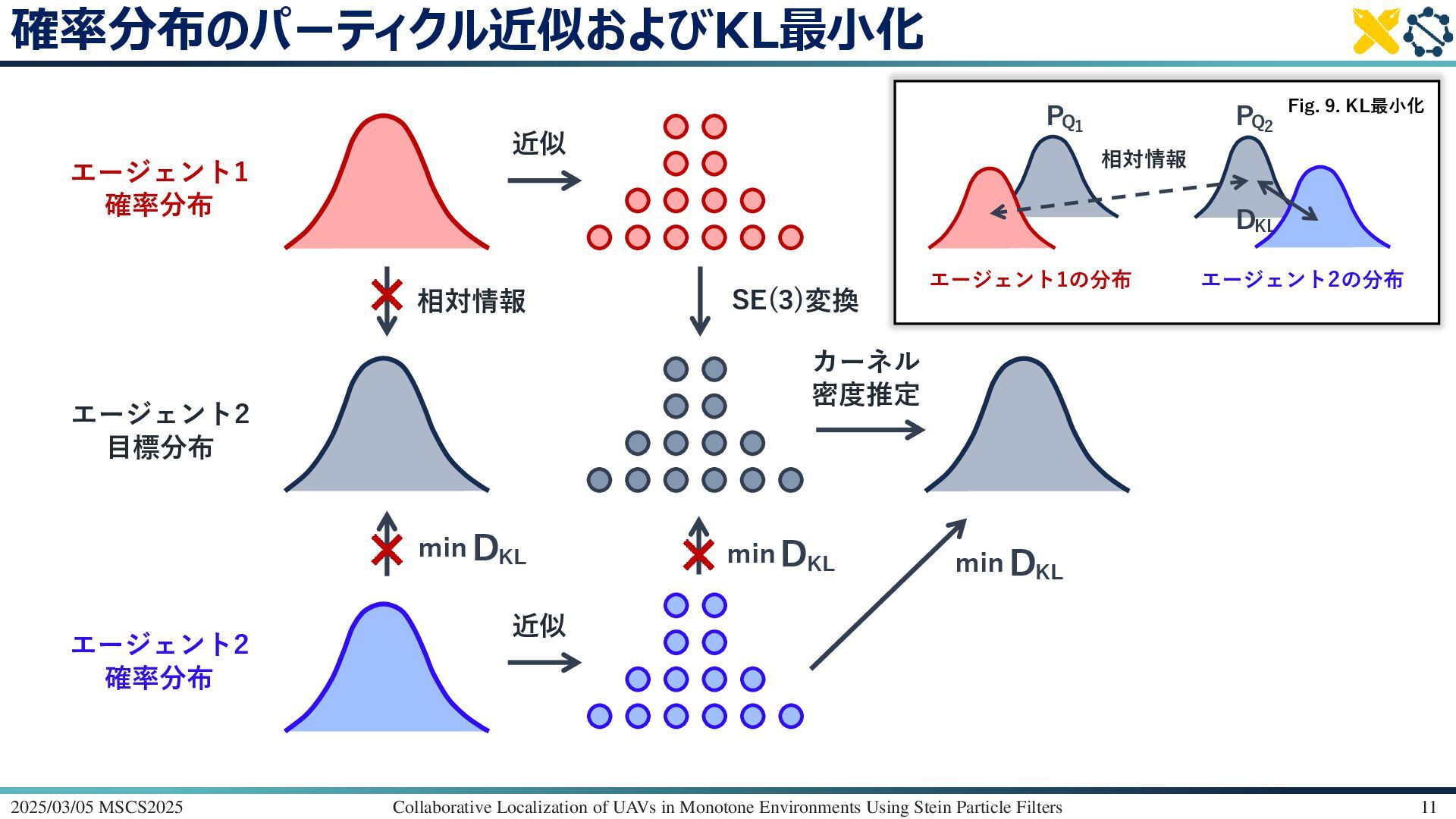

11. 11 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters 相対情報 近似 SE(3)変換 DKL min 近似 DKL min カーネル 密度推定 DKL min エージェント1 確率分布 エージェント2 目標分布 エージェント2 確率分布 DKL エージェント1の分布 エージェント2の分布 相対情報 PQ1 PQ2 Fig. 9. KL最小化 確率分布のパーティクル近似およびKL最小化

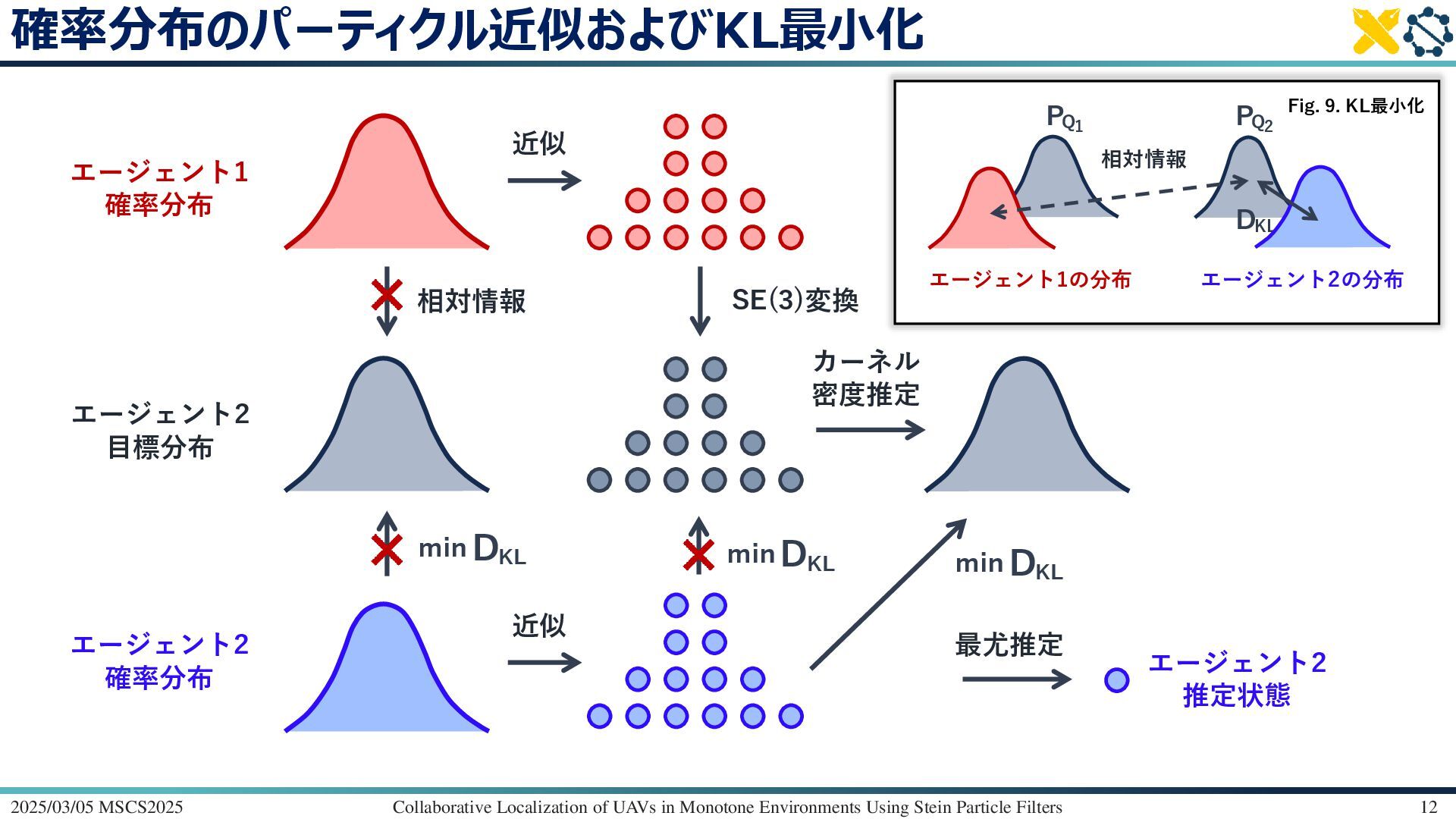

12. 12 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters 相対情報 近似 SE(3)変換 DKL min 近似 DKL min カーネル 密度推定 DKL min エージェント1 確率分布 エージェント2 目標分布 エージェント2 確率分布 最尤推定 エージェント2 推定状態 DKL エージェント1の分布 エージェント2の分布 相対情報 PQ1 PQ2 Fig. 9. KL最小化 確率分布のパーティクル近似およびKL最小化

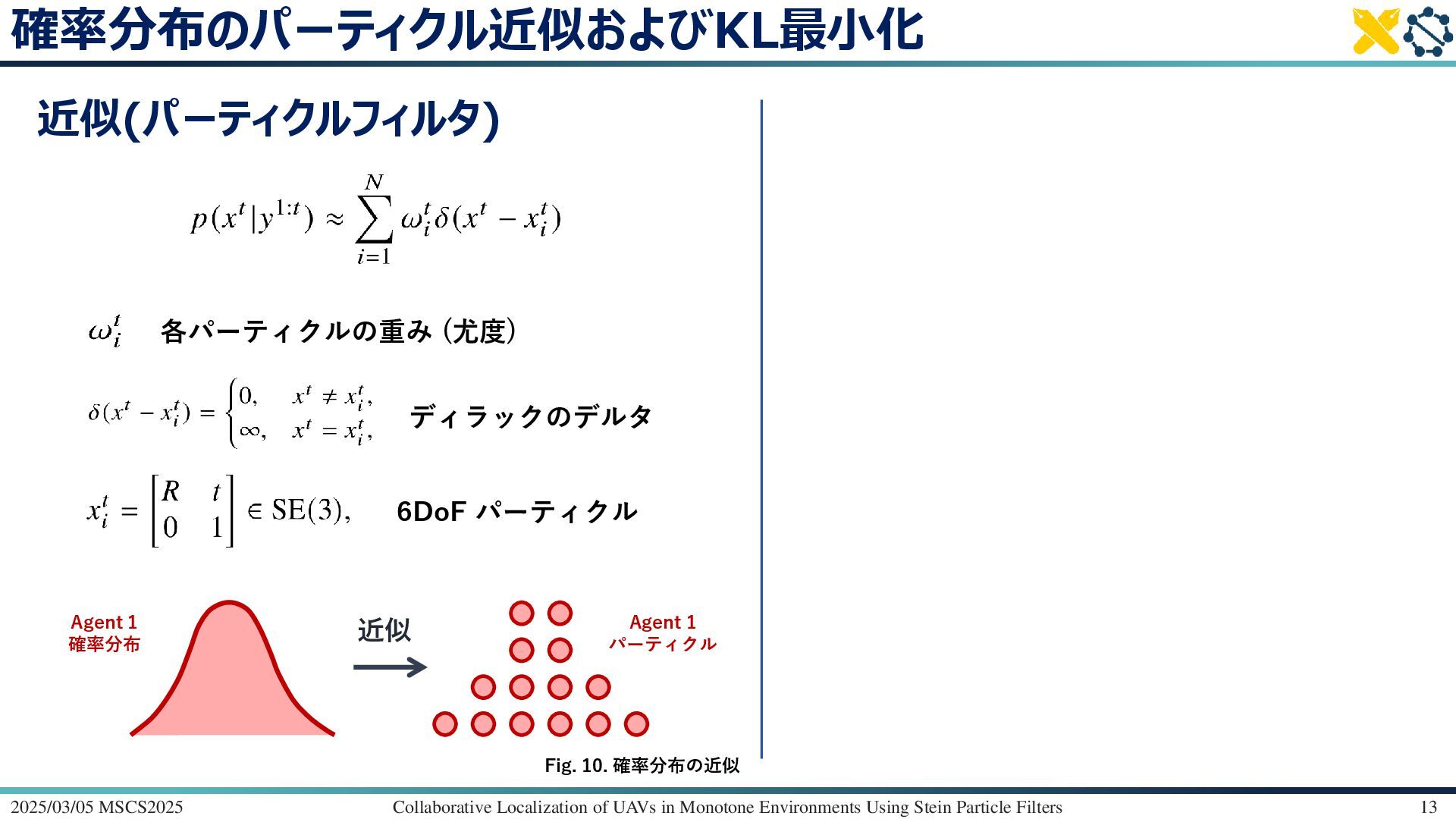

13. 13 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters 近似 近似(パーティクルフィルタ) 各パーティクルの重み (尤度) 6DoF パーティクル ディラックのデルタ Fig. 10. 確率分布の近似 Agent 1 確率分布 Agent 1 パーティクル 確率分布のパーティクル近似およびKL最小化

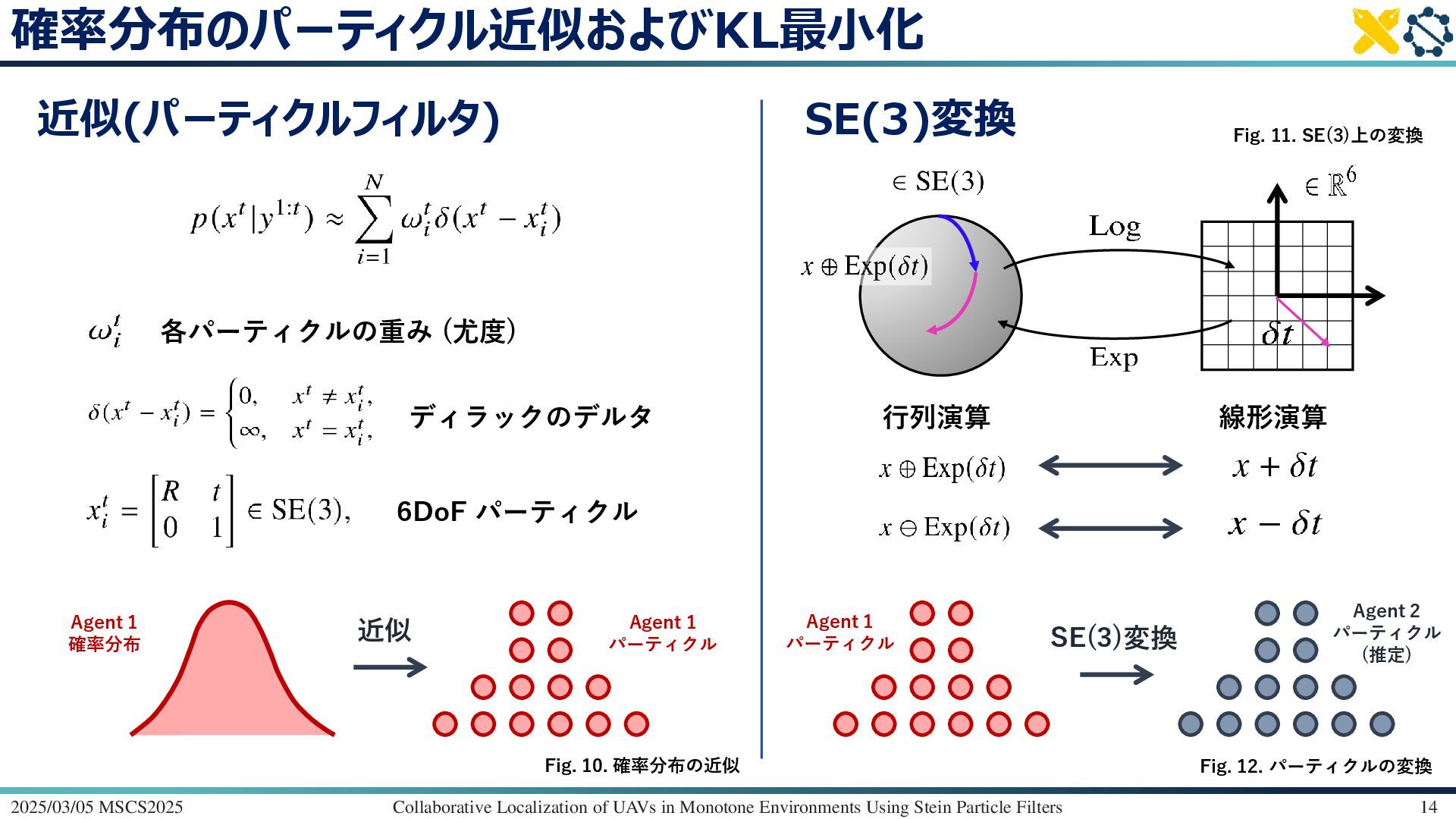

14. 14 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters 近似 近似(パーティクルフィルタ) SE(3)変換 SE(3)変換 行列演算 線形演算 Fig. 11. SE(3)上の変換 Fig. 12. パーティクルの変換 各パーティクルの重み (尤度) 6DoF パーティクル ディラックのデルタ Agent 1 確率分布 Agent 1 パーティクル Agent 1 パーティクル Agent 2 パーティクル (推定) 確率分布のパーティクル近似およびKL最小化 Fig. 10. 確率分布の近似

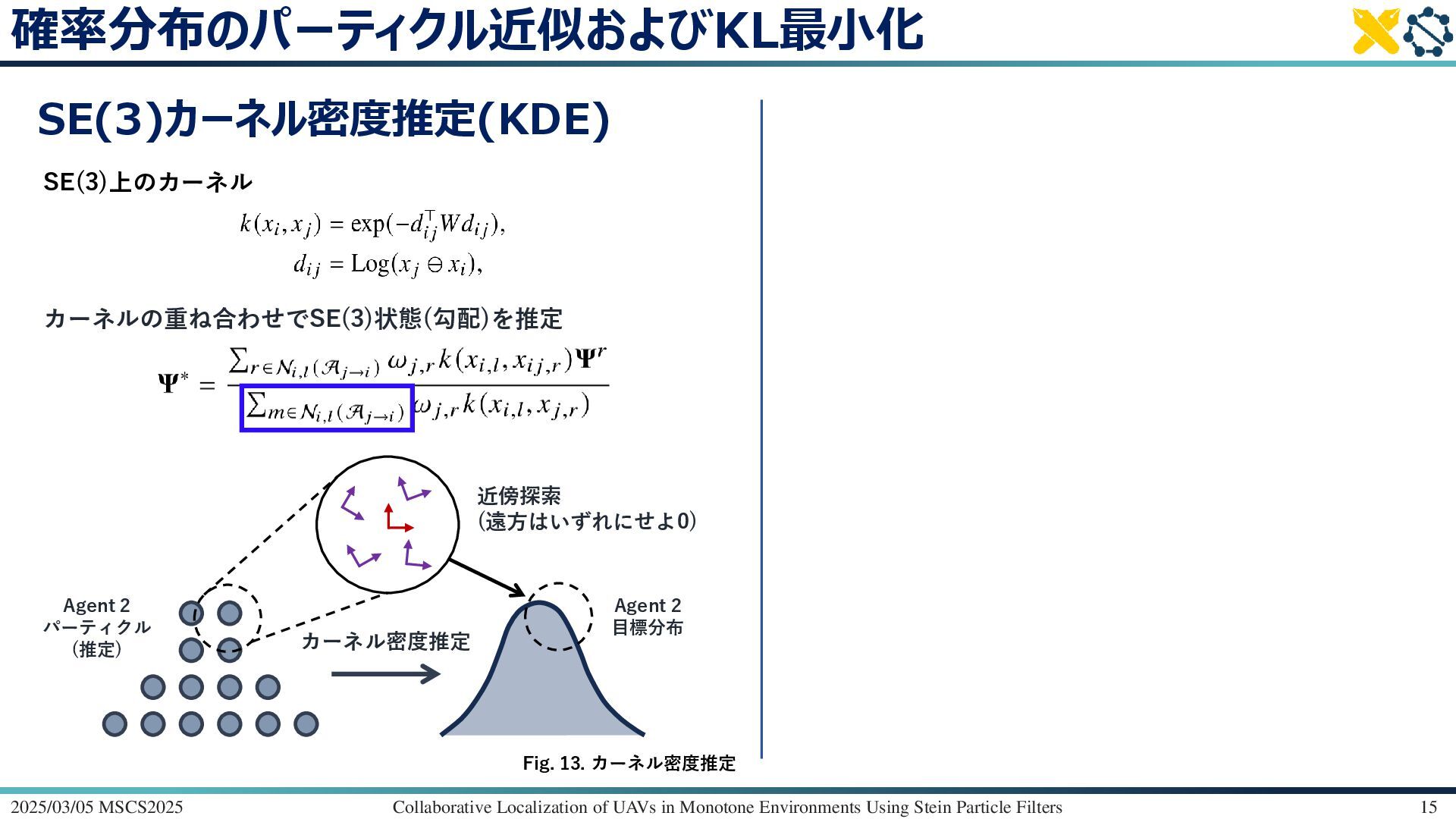

15. 15 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters Fig. 13. カーネル密度推定 確率分布のパーティクル近似およびKL最小化 カーネル密度推定 Agent 2 パーティクル (推定) Agent 2 目標分布 SE(3)カーネル密度推定(KDE) SE(3)上のカーネル カーネルの重ね合わせでSE(3)状態(勾配)を推定 近傍探索 (遠方はいずれにせよ0)

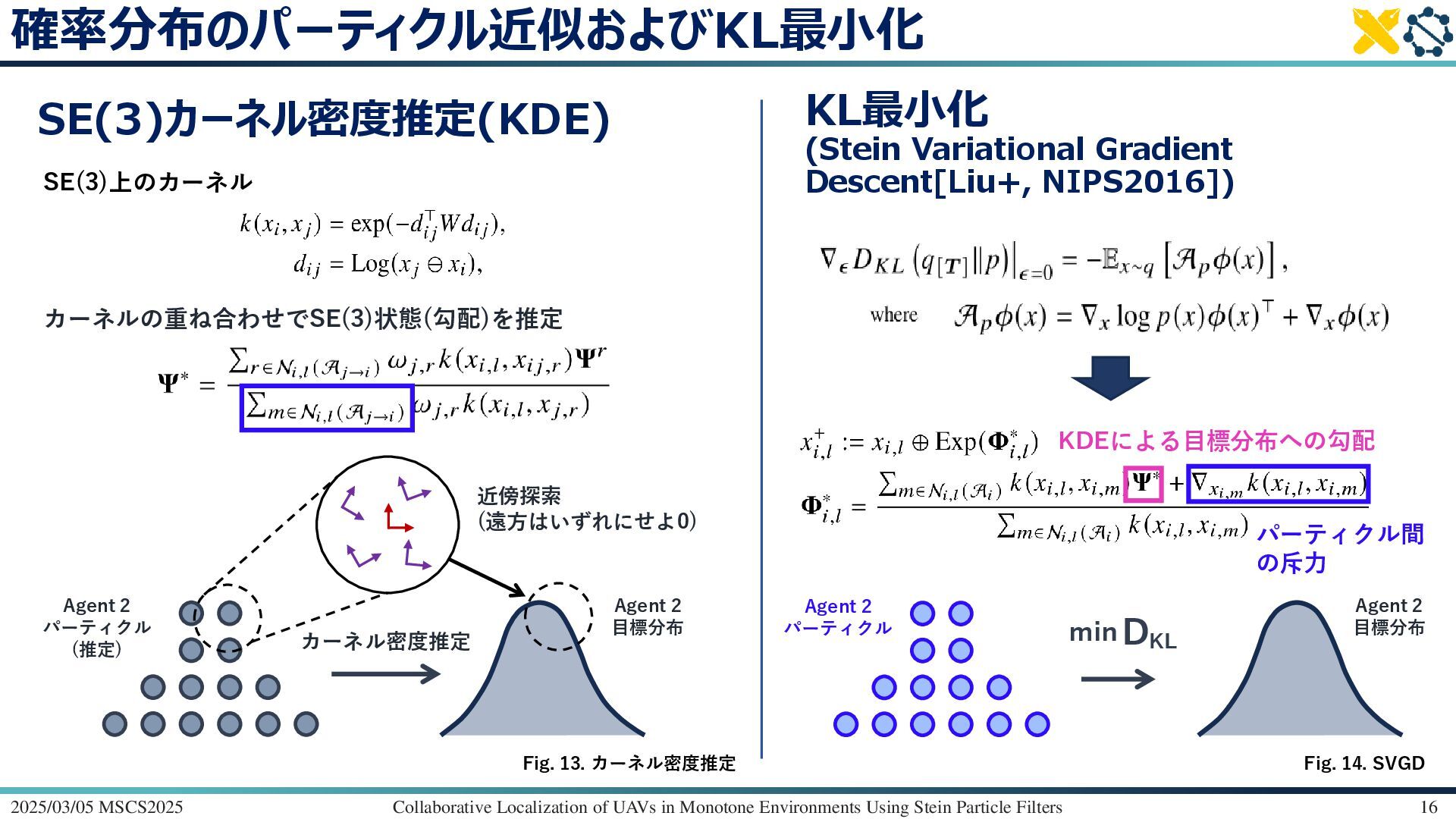

16. 16 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters KL最小化 (Stein Variational Gradient Descent[Liu+, NIPS2016]) カーネル密度推定 DKL min KDEによる目標分布への勾配 パーティクル間 の斥力 Fig. 13. カーネル密度推定 Fig. 14. SVGD Agent 2 パーティクル (推定) Agent 2 目標分布 Agent 2 目標分布 Agent 2 パーティクル 確率分布のパーティクル近似およびKL最小化 SE(3)カーネル密度推定(KDE) SE(3)上のカーネル カーネルの重ね合わせでSE(3)状態(勾配)を推定 近傍探索 (遠方はいずれにせよ0)

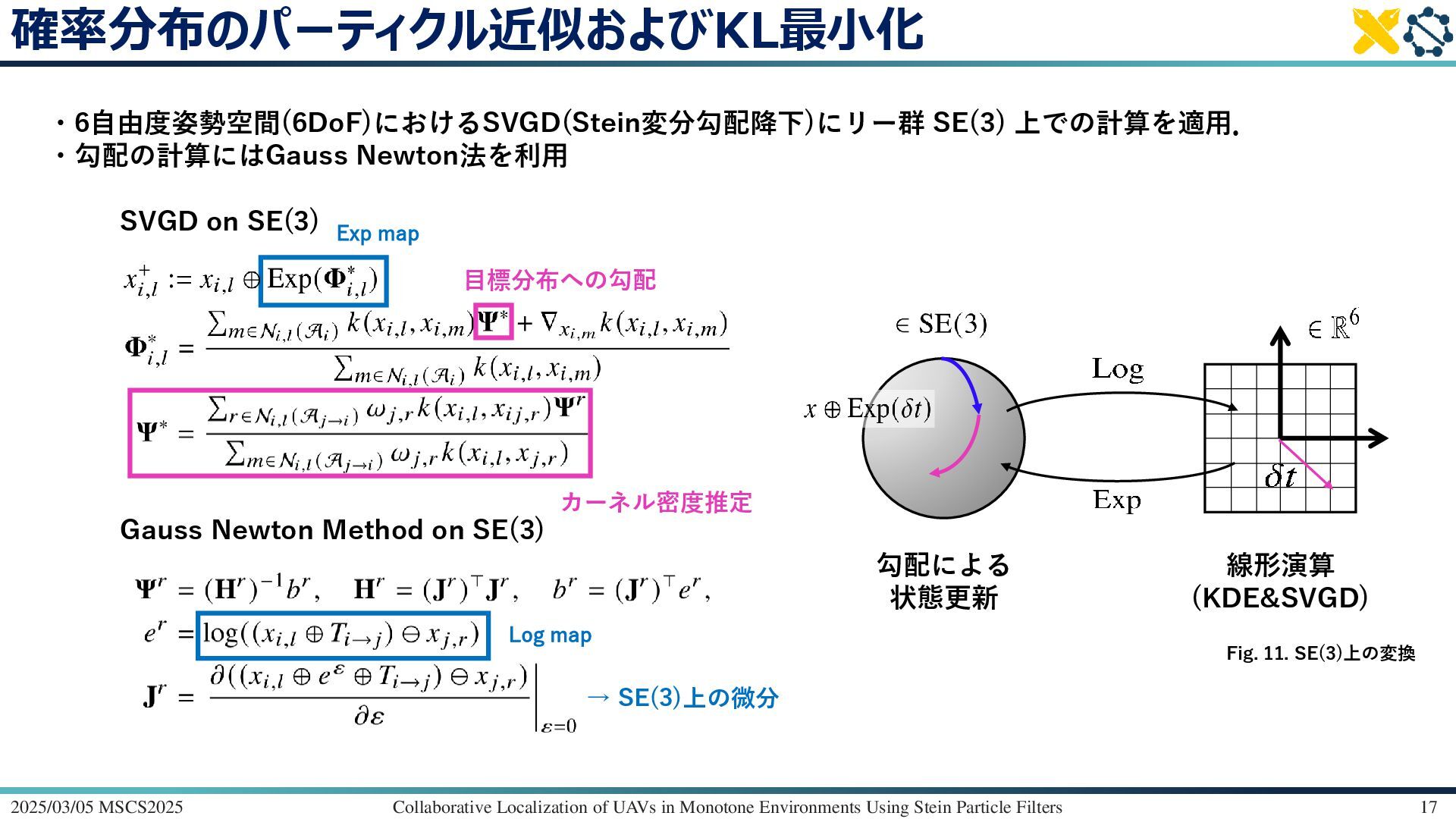

17. 17 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters ・6自由度姿勢空間(6DoF)におけるSVGD(Stein変分勾配降下)にリー群 SE(3) 上での計算を適用． ・勾配の計算にはGauss Newton法を利用 Gauss Newton Method on SE(3) SVGD on SE(3) Exp map Log map 確率分布のパーティクル近似およびKL最小化 目標分布への勾配 カーネル密度推定 → SE(3)上の微分 勾配による 状態更新 線形演算 (KDE&SVGD) Fig. 11. SE(3)上の変換

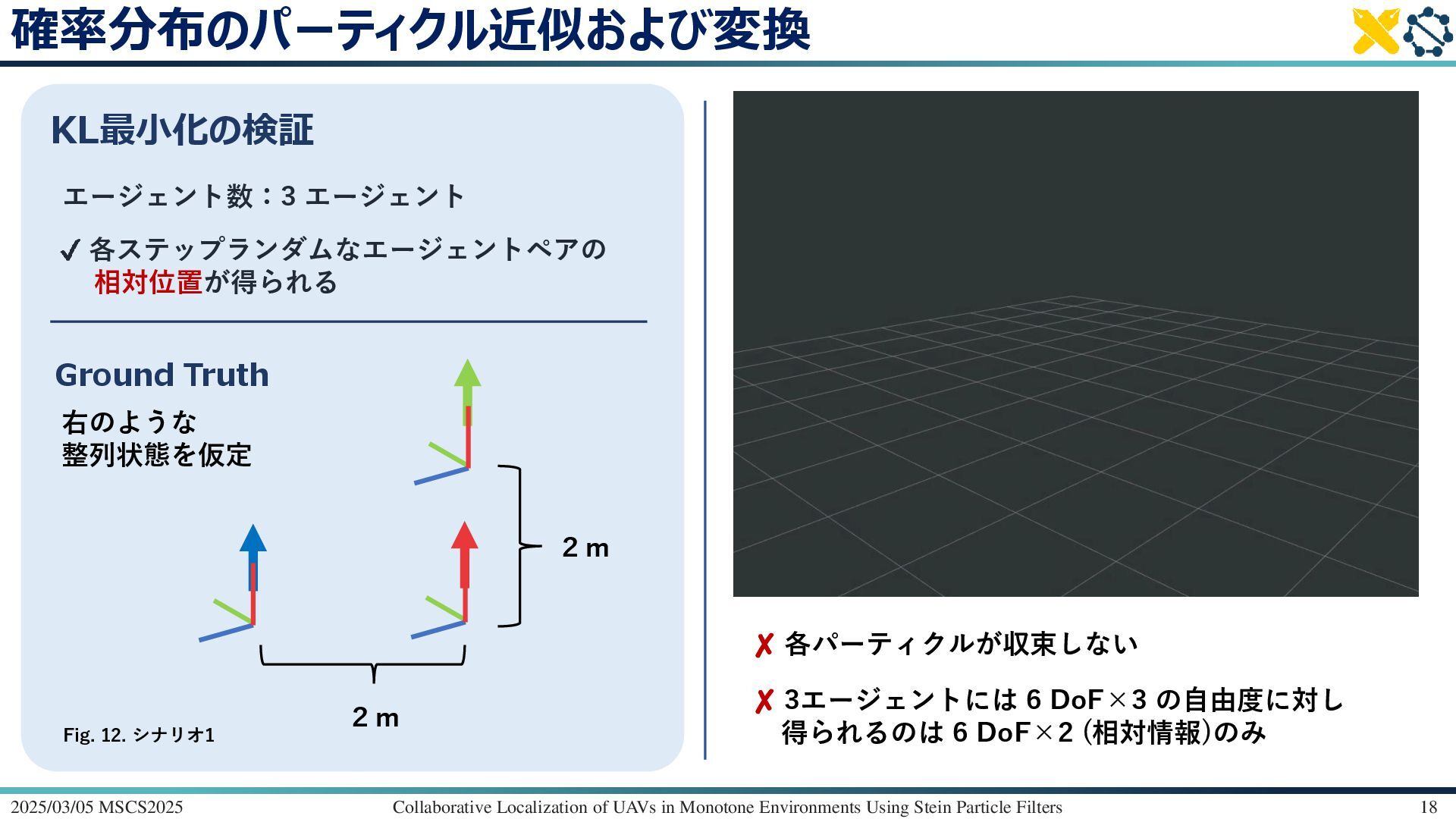

18. 18 確率分布のパーティクル近似および変換 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters ✘ 各パーティクルが収束しない ✘ 3エージェントには 6 DoF×3 の自由度に対し 得られるのは 6 DoF×2 (相対情報)のみ 各ステップランダムなエージェントペアの 相対位置が得られる Ground Truth 右のような 整列状態を仮定 ２ｍ ２ｍ エージェント数：3 エージェント Fig. 12. シナリオ1 KL最小化の検証

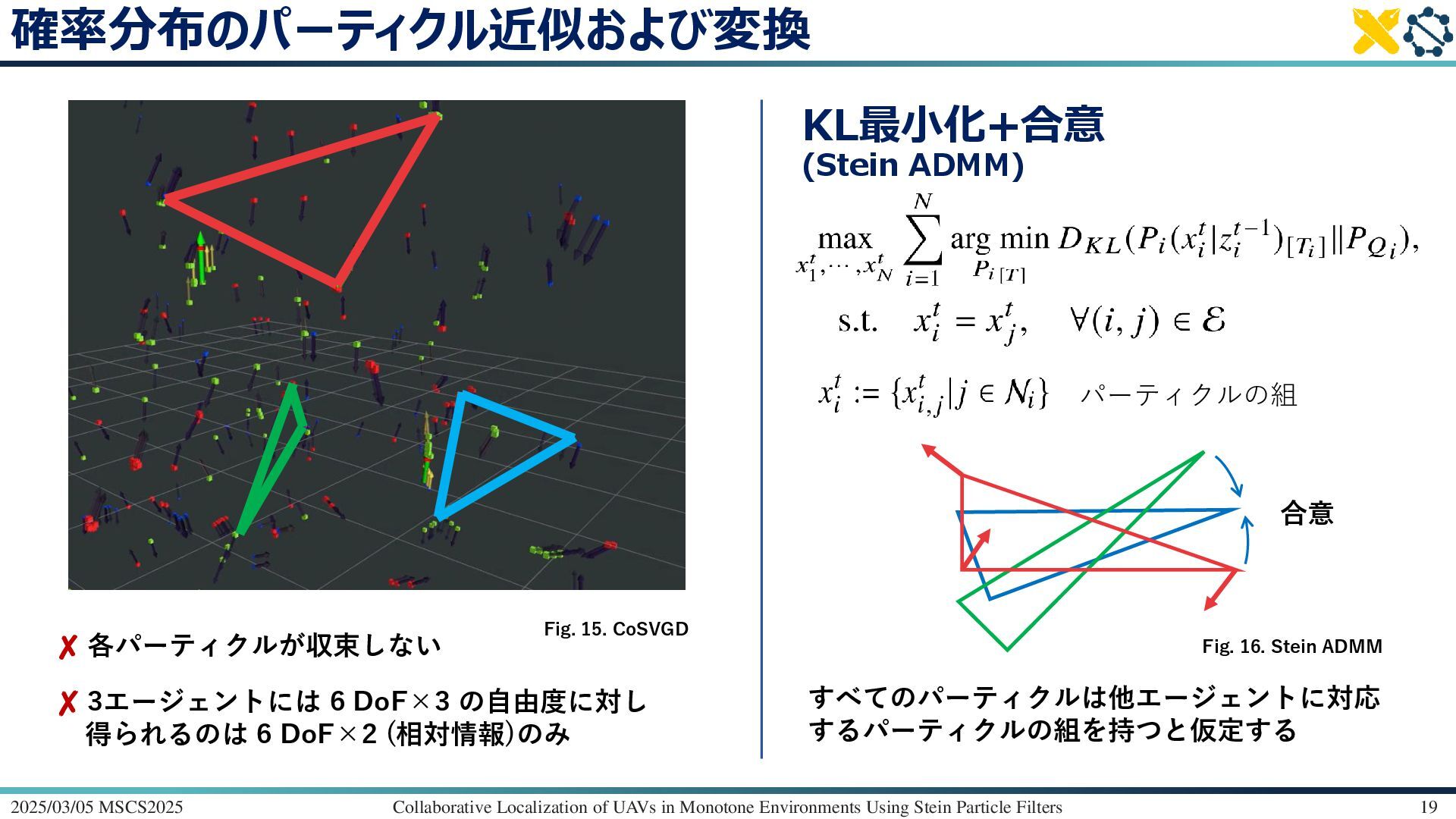

19. 19 確率分布のパーティクル近似および変換 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters KL最小化+合意 (Stein ADMM) ✘ 各パーティクルが収束しない すべてのパーティクルは他エージェントに対応 するパーティクルの組を持つと仮定する パーティクルの組 合意 Fig. 16. Stein ADMM Fig. 15. CoSVGD ✘ 3エージェントには 6 DoF×3 の自由度に対し 得られるのは 6 DoF×2 (相対情報)のみ

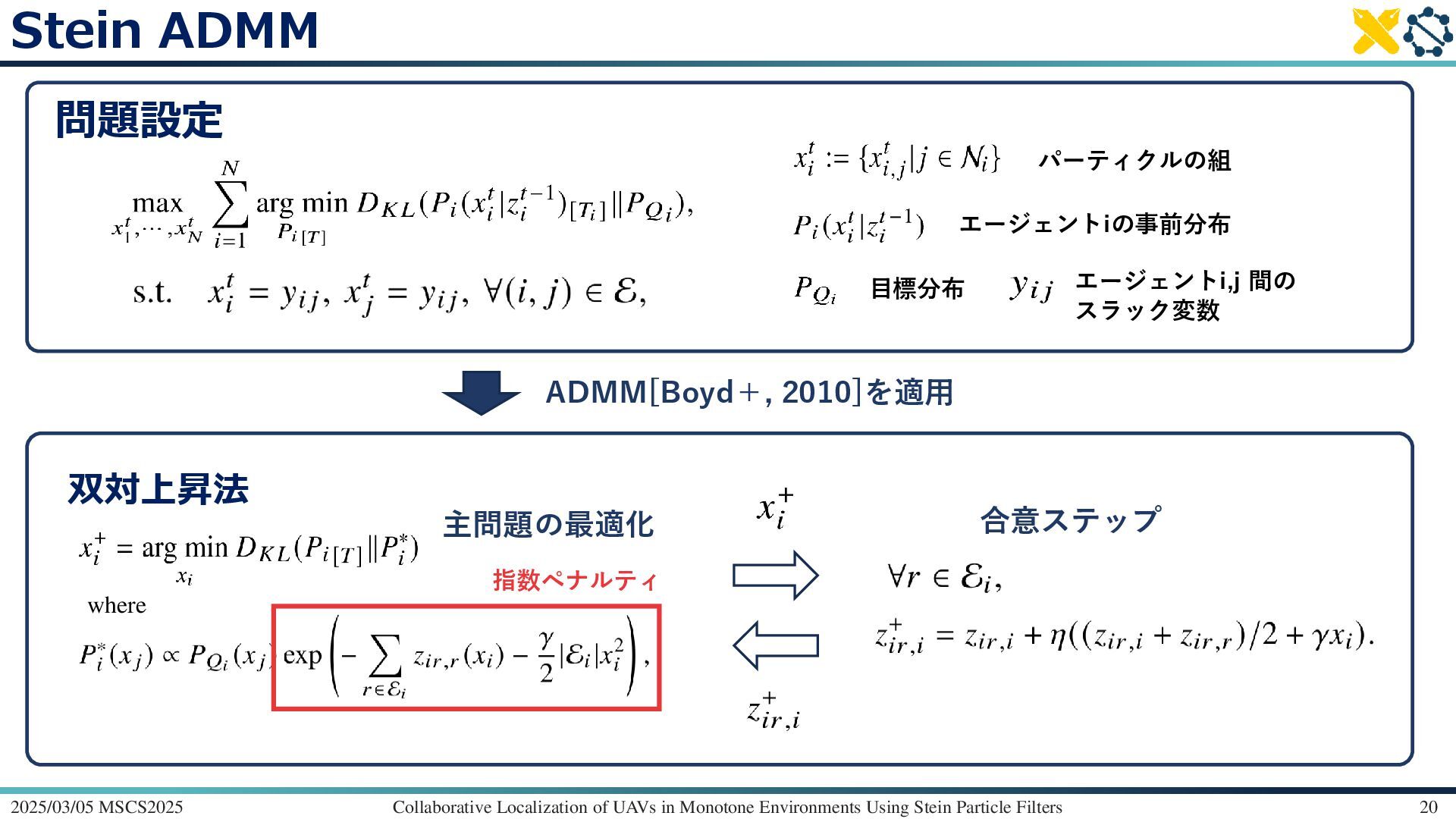

20. 20 Stein ADMM 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters 問題設定 双対上昇法 where 主問題の最適化 指数ペナルティ 合意ステップ 目標分布 エージェントi,j 間の スラック変数 パーティクルの組 エージェントiの事前分布 ADMM[Boyd＋, 2010]を適用

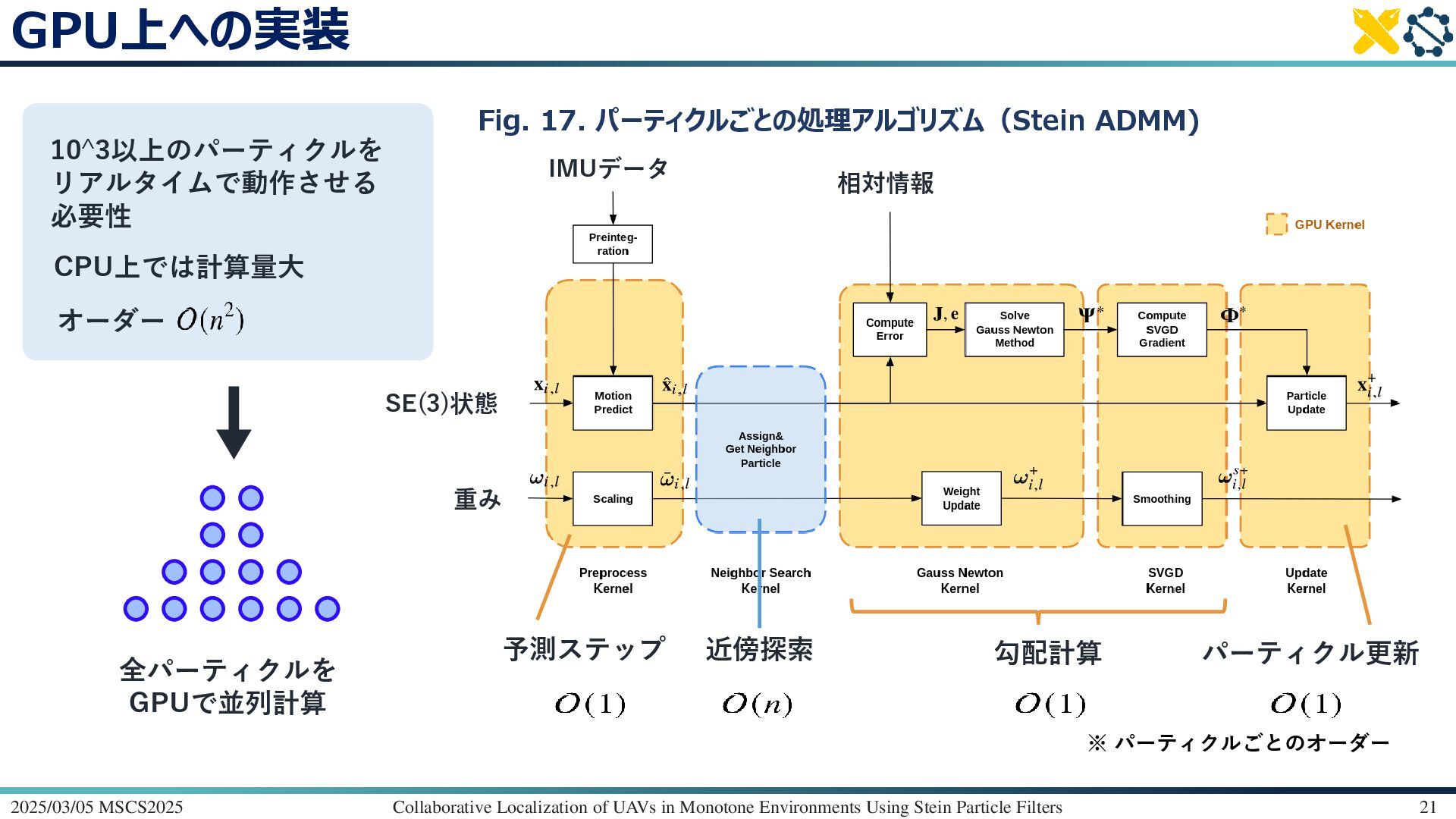

21. 21 GPU上への実装 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters 全パーティクルを GPUで並列計算 SE(3)状態 重み 予測ステップ 近傍探索 勾配計算 パーティクル更新 IMUデータ 相対情報 CPU上では計算量大 オーダー ※ パーティクルごとのオーダー 10^3以上のパーティクルを リアルタイムで動作させる 必要性 Fig. 17. パーティクルごとの処理アルゴリズム（Stein ADMM)

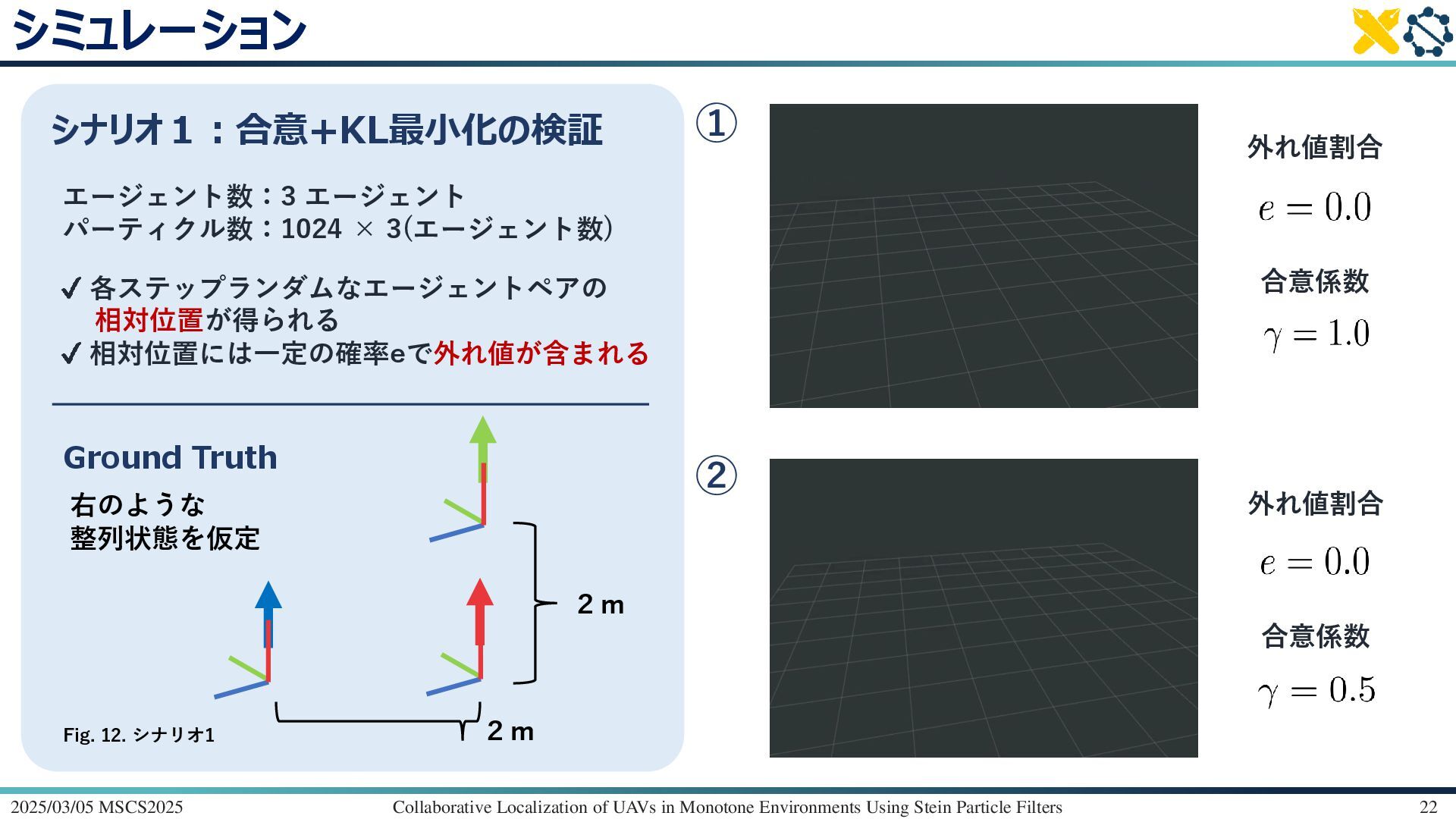

22. 22 シミュレーション 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters シナリオ１：合意+KL最小化の検証 各ステップランダムなエージェントペアの 相対位置が得られる 相対位置には一定の確率eで外れ値が含まれる Ground Truth 右のような 整列状態を仮定 合意係数 ２ｍ ２ｍ エージェント数：3 エージェント パーティクル数：1024 × 3(エージェント数) 外れ値割合 ① ② 合意係数 外れ値割合 Fig. 12. シナリオ1
23. 23 結果 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters 追加シナリオ２：自己位置推定に適用 外れ値へのロバスト性を検証 d2slam [Xu+, TRO2024] Ours 精度高 現実環境でKL最小化のみ検証 単機エージェントの内部ループのみで 合意なし モーションキャプチャでGround Truth取得 結果 Fig. 18. シナリオ2 ③ ④ 合意係数 外れ値割合 合意係数 外れ値割合

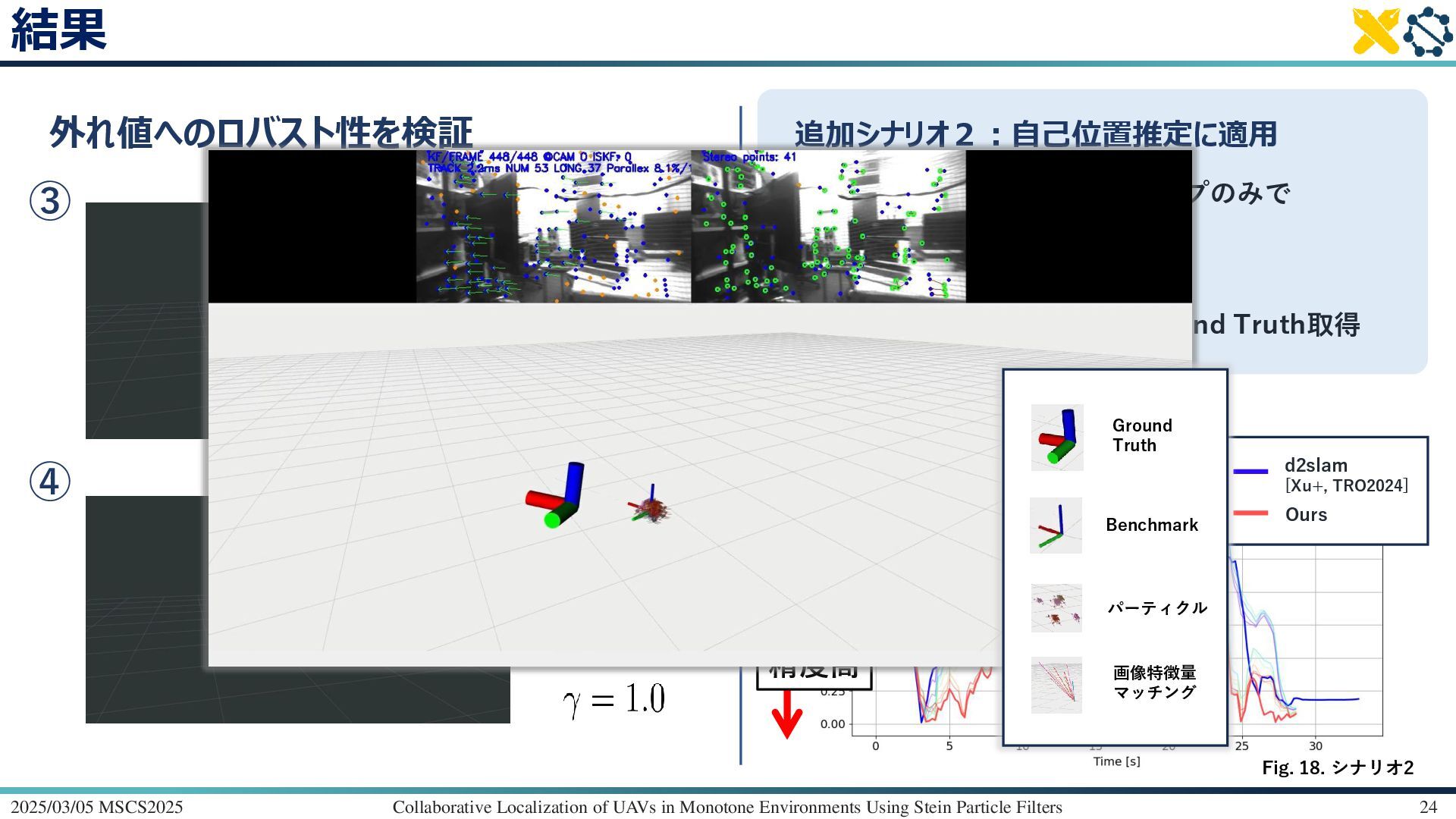

24. 合意係数 外れ値割合 合意係数 外れ値割合 合意係数 外れ値割合 合意係数 外れ値割合 ③ ④ 24 結果 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters 追加シナリオ２：自己位置推定に適用 外れ値へのロバスト性を検証 d2slam [Xu+, TRO2024] Ours 精度高 現実環境でKL最小化のみ検証 単機エージェントの内部ループのみで 合意なし モーションキャプチャでGround Truth取得 結果 Fig. 18. シナリオ2 Ground Truth Benchmark パーティクル 画像特徴量 マッチング

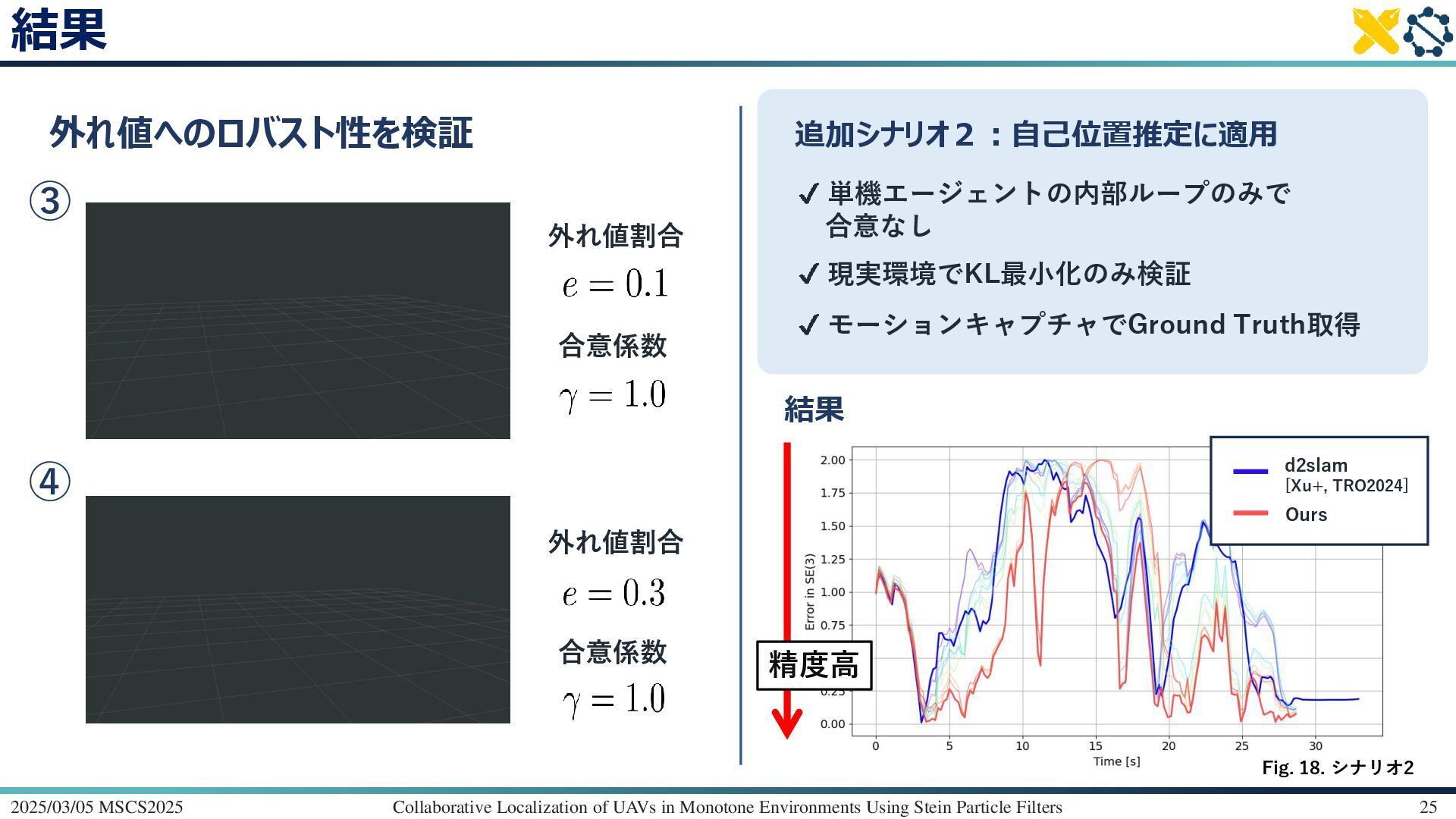

25. 25 結果 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters 追加シナリオ２：自己位置推定に適用 外れ値へのロバスト性を検証 d2slam [Xu+, TRO2024] Ours 精度高 現実環境でKL最小化のみ検証 単機エージェントの内部ループのみで 合意なし モーションキャプチャでGround Truth取得 結果 Fig. 18. シナリオ2 ③ ④ 合意係数 外れ値割合 合意係数 外れ値割合

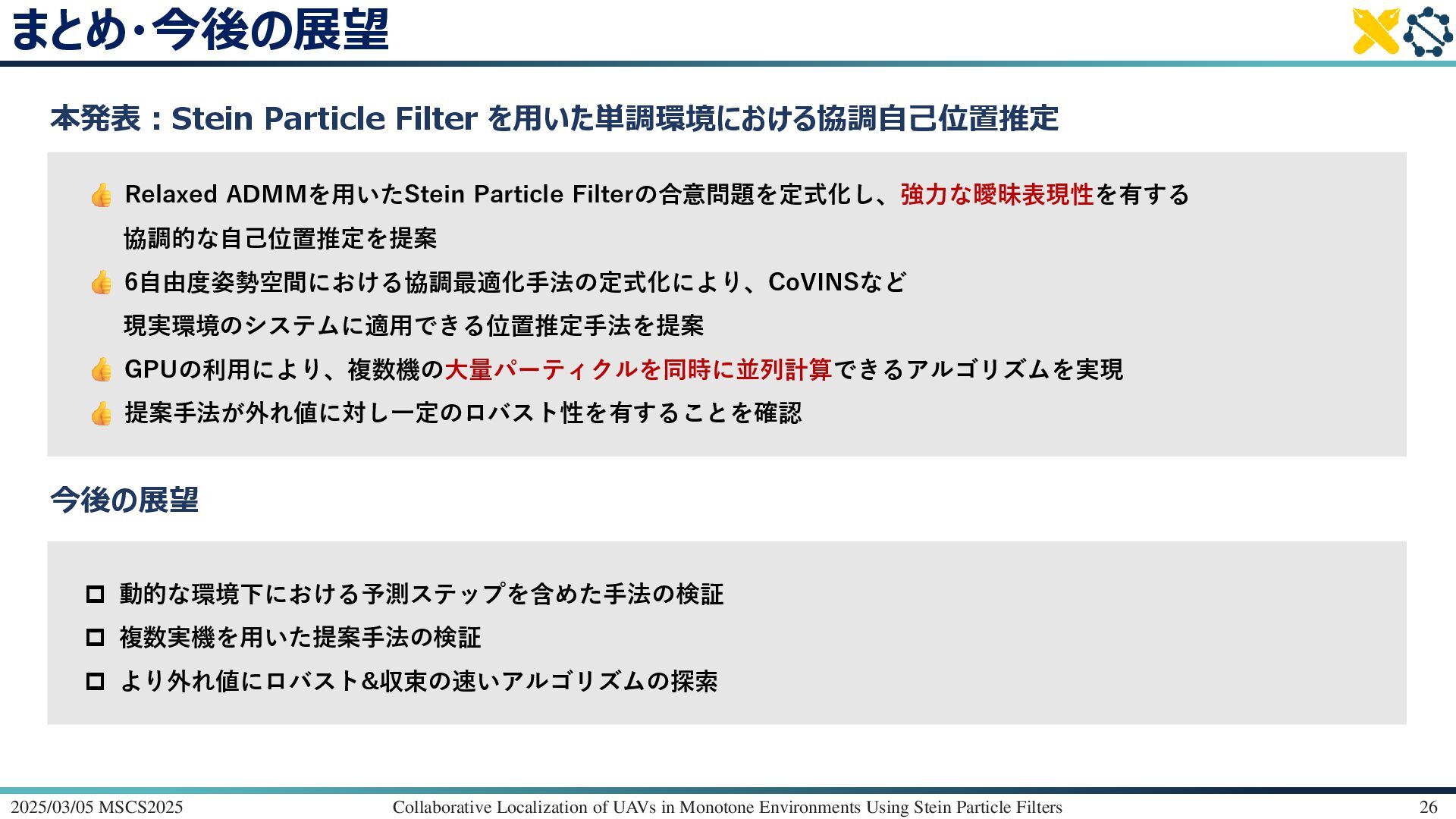

26. 26 まとめ・今後の展望 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters 本発表：Stein Particle Filter を用いた単調環境における協調自己位置推定 Relaxed ADMMを用いたStein Particle Filterの合意問題を定式化し、強力な曖昧表現性を有する 協調的な自己位置推定を提案 6自由度姿勢空間における協調最適化手法の定式化により、CoVINSなど 現実環境のシステムに適用できる位置推定手法を提案 GPUの利用により、複数機の大量パーティクルを同時に並列計算できるアルゴリズムを実現 提案手法が外れ値に対し一定のロバスト性を有することを確認 今後の展望  動的な環境下における予測ステップを含めた手法の検証  複数実機を用いた提案手法の検証  より外れ値にロバスト&収束の速いアルゴリズムの探索
27. ご清聴ありがとうございました 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters 27

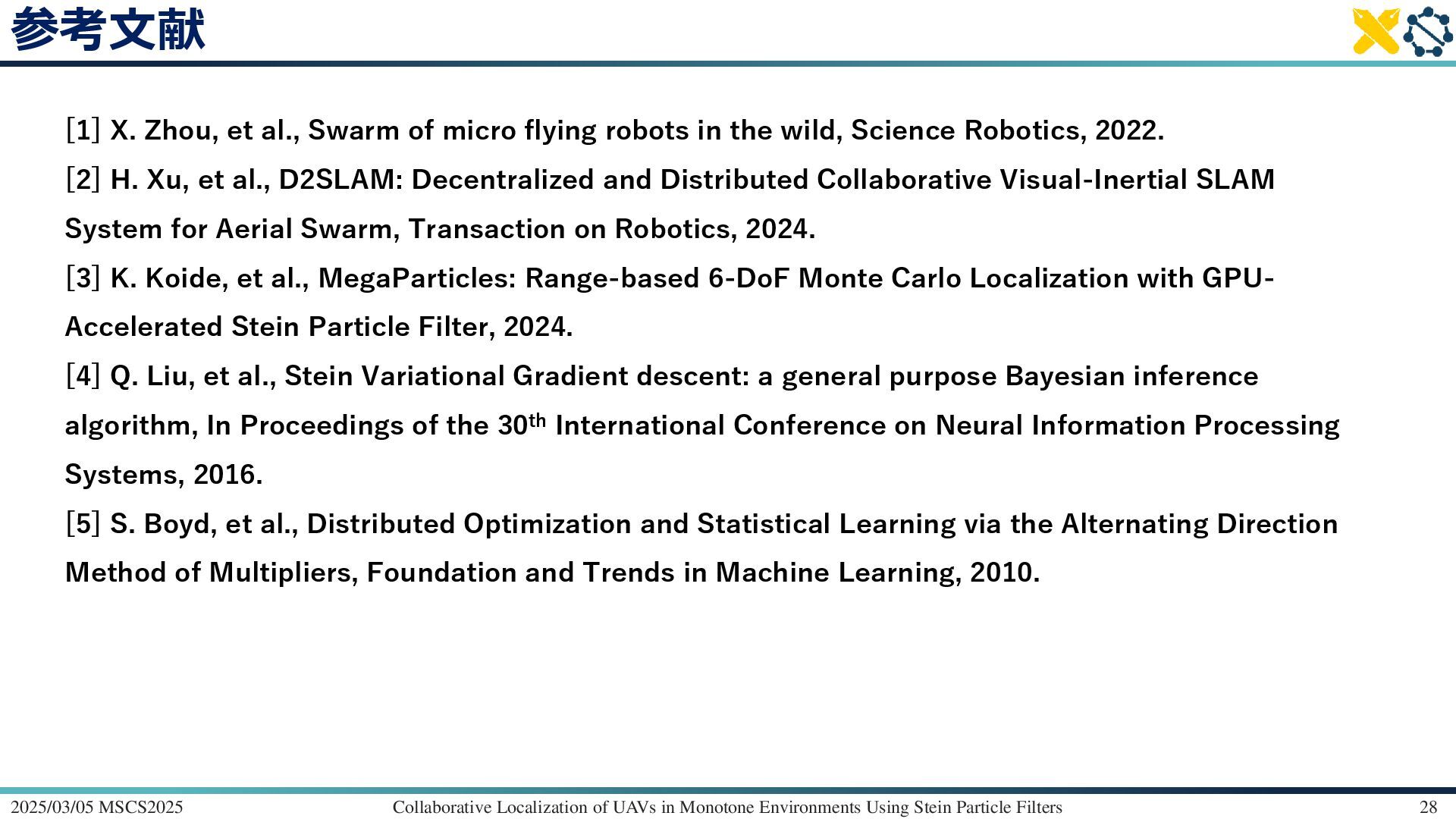

28. 28 参考文献 2025/03/05 MSCS2025 Collaborative Localization of UAVs in Monotone Environments Using Stein Particle Filters [1] X. Zhou, et al., Swarm of micro flying robots in the wild, Science Robotics, 2022. [2] H. Xu, et al., D2SLAM: Decentralized and Distributed Collaborative Visual-Inertial SLAM System for Aerial Swarm, Transaction on Robotics, 2024. [3] K. Koide, et al., MegaParticles: Range-based 6-DoF Monte Carlo Localization with GPU- Accelerated Stein Particle Filter, 2024. [4] Q. Liu, et al., Stein Variational Gradient descent: a general purpose Bayesian inference algorithm, In Proceedings of the 30th International Conference on Neural Information Processing Systems, 2016. [5] S. Boyd, et al., Distributed Optimization and Statistical Learning via the Alternating Direction Method of Multipliers, Foundation and Trends in Machine Learning, 2010.
