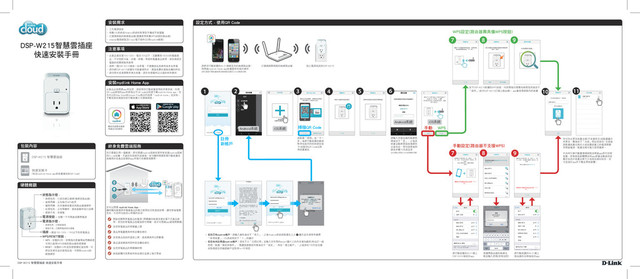

1. DSP-W215 智慧雲插座 快速安裝手冊 插座 - 狀態指示燈 - DSP-W215智慧雲插座 快速安裝手冊 DSP-W215 智慧雲插座 請輸入您路由器的無線密 碼後按下「是」，之後系 統會自動將雲插座連線到 此基地台，等待搜尋後即 跳至步驟10完成設定 (此名稱必須為2.4GHz的無線名稱) 請點選「掃描」或「下一 步」後將行動裝置的鏡頭 對準包裝內附的快速安裝 卡(背面)的QR Code以取 得裝置資訊 請將您行動裝置的Wi-Fi連線至您的無線路由器， 再開啟mydlink Home app依畫面中的指示操作 (請先確認行動裝置連線至無線路由器的2.4GHz無線名稱) 已連通網際網路的無線路由器 插上電源插座的DSP-W215 快速安裝卡 電源指示燈 - 電源按鈕 - WPS/RESET按鈕 - 按壓一下可開啟或關閉電源 此產品必須透過app來設定，請依照您行動裝置使用的作業系統，利用 QR code掃描的app來掃描以下QR code以快速下載mydlink Home app，您 也可以到App Store或Google Play商店內搜尋「mydlink home」並安裝。 下載前請先確認您的行動裝置已可連通網路。 連接100-120V、15A以下的家電產品 安裝需求 • 三孔電源插座 • 搭載iOS系統或Android系統的智慧型手機或平板電腦 • 已連通網路的無線路由器(建議使用具備WPS按鈕的路由器) • Internet寬頻網路及E-mail電子郵件(註冊mydlink帳號) • WPS - 按壓約2秒，狀態指示燈會開始閃爍綠燈 可與已啟用WPS功能的路由器快速連線 • RESET - 按壓約10秒直到燈號變紅後放開，可 將設定清空並回復預設值，可解除mydlink的 帳號綁定 • 綠燈恆亮 - 已開啟電源 • 燈號不亮 - 已關閉電源或未通電 • 綠燈恆亮 - 已成功建立連線(連線至路由器) • 綠燈閃爍 - 正在執行WPS程序 • 橘燈閃爍 - 尚未連線或嘗試與路由器連線中 • 紅燈恆亮 - 正在開機中、重新啟動中或已故障 • 燈號不亮 - 未通電 • 此產品僅支援100-120V、電流15A以下、瓦數最高1800W的電器產 品，不可搭配冷氣、冰箱、烤箱…等高耗電量產品使用，請先確認您 電器的相關規格再使用 • 請將一個DSP-W215連接一台家電，不建議接延長線再接多台家電 • 請勿將DSP-W215放置在可能會碰到水、潮溼或靠近暖氣設備的附近 • 請勿用水或清潔劑來清洗裝置，請在未通電時以沾溼的布來擦拭 WPS設定(路由器需具備WPS按鈕) 1 3 4 5 6 7 7 8 8 9 9 最低系統需求請參 考商店內的說明 • 若您已有mydlink帳戶：請輸入資料後按下「登入」，之後Android系統請點選左上方 圖示並在清單中選擇 「新增裝置」; iOS系統則按下「＋」的圖示 • 若您尚未註冊過mydlink帳戶：請按下方「立即註冊」並輸入您常用的email(圖片上的內容僅為範例)和自訂一組 密碼，點選「條款與條件」，閱讀服務條款同意後按下「接受」，再按「建立帳戶」，之後請在7日內至信箱 收取確認信來驗證帳戶並取得3+1年保固 手動設定(路由器不支援WPS) 註冊 新帳戶 掃描QR Code 請選擇路由器的無線名 稱並輸入密碼(若有加密) 將行動裝置的Wi-Fi連上 DSP-XXXX後返回app 將行動裝置的Wi-Fi連上 路由器的名稱後返回app 您可在此更改裝置名稱(不支援中文)或點選圖示 來更改，最後按下「完成」即設定成功! 完成後 請點選裝置名稱右方或按壓裝置上的電源開關 來開啟電源，點選名稱可進入管理選單。 外出時只要行動置連通網路並開啟app即可控管 裝置。若有新版韌體釋出時app將會自動偵測並 顯示訊息於裝置名稱下方或推送通知給您，您 可直接於app內下載並更新韌體。 您只需要註冊一個帳號，即可透過mydlink服務控管所有支援mydlink服務 的D-Link設備，不論您在區網內或遠端，皆可隨時透過智慧行動裝置安 裝適用於該產品型號的app來執行各種雲端應用。 您可以透過 mydlink Home App… 隨時隨地掌握家中電器產品的電力使用狀況和溫度狀態，讓您節省電費 支出，外出時也能放心用電的安全! 開啟或關閉家電產品的電源 (開關機功能僅支援非電子式產品使 用，若您的家電產品插電後即可開機，表示可透過app遠端開關機) 設定家電產品的用電量上限 (包含mydlink Home app和裝置資訊的QR Code) 產品用電量過高時推送警告通知 設定產品插座的溫度上限，溫度過高時立即斷電 產品溫度過高時即時推送警告通知 設定家電產品的開關機時間 新版韌體可供更新時推送通知並線上執行更新 2 注意事項 硬體概觀 終身免費雲端服務 包裝內容 設定方式 - 使用QR Code 安裝mydlink Home App 10 11 Android系統 iOS系統 手動 WPS Android系統 iOS系統 按下DSP-W215側邊的WPS按鈕，待狀態指示燈變為綠燈恆亮後按下 「綠色」(表示DSP-W215已連上路由器)，app會搜尋網路內的裝置
2. DSP-W215 智慧雲插座 快速安裝手冊 http://www.dlink.com.tw http://www.mydlink.com Version 1.10(TW)_90x130 | Nov. 5, 2014 29072600D215A18 免付費技術諮詢專線 0800-002-615 dssqa_service@dlinktw.com.tw 手機付費技術諮詢專線 (02)6600-0123#8715 服務時間：週一至週五 早上9:00-晚上9:00 週六日及國定假日(不含農曆春節) 早上10:00-晚上7:00 用電量結算日： 設定本月某日開始計算30天中的用電量，此日 期的設定變更會反應在前一頁計算30天的用電 量，也可以看作一個30天起始時間的設定 用電量警告通知： 設定當用電量到特定的百分比時發送警告通知 Q3：我要如何註冊並取得3+1年保固? Q4：若忘記mydlink帳戶的密碼時該如何解決? Q2：若無法註冊或搜尋不到裝置時該如何解決? Q1：若要將DSP-W215轉移至其他mydlink帳號(更換Email)時該如何處理? 此產品必須透過mydlink Home app的設定精靈來註冊至mydlink帳 戶，之後系統會發送認證信至您註冊的email信箱，點選認證信內的 連結完成驗證後即可享有3+1年保固。若您沒有收到認證信，請至垃 圾信件匣查看，或改用其他email帳號註冊。 請用電腦開啟網頁瀏覽器，在網址列輸入「http://www.dlink.com」 ，點選登入畫面右下角的「忘記密碼」，輸入您的email後至信箱收 取重設密碼的連結。 • 確認mydlink Home app是否有新版本可供更新 • 依問題1的內容將裝置回復預設值 • 在裝置為預設值時，確認行動裝置的Wi-Fi可否連至DSP-XXXX • 確認裝置在路由器的無線範圍內，或將裝置放置在路由器旁設定 • 確認您選擇的路由器名稱和輸入的密碼正確 • 確認您行動裝置的Wi-Fi已連線至DSP-XXXX，或與DSP-W215連線 至同一台路由器 • 確認您連線的路由器可連通網際網路 • 更換其他行動裝置測試 • 將您裝置的資訊(mydlink號碼與mac位址)提供給客服人員查詢 請按下裝置清單左上方的齒輪圖示進入設定畫面，點選「登出」 再登入/註冊其他mydlink帳戶，之後點選齒輪圖示在選單中點選 「新增裝置」來重新設定。 此手冊僅提供首次安裝參考，實際的mydlink服務內容、app畫面可能會 依版本或韌體版本不同而有差異，若需更多產品相關的檔案或文件，請 至D-Link網站或mydlink網站http://tw.mydlink.com/support下載，也可依以 下資訊聯絡我們。 電磁波曝露量MPE標準值(MPE) 1mW/cm2，送測產品實值為0.032mW/cm2 經型式認證合格之低功率射頻電機，非經許可，公司，商號或使用者均不得擅自變更頻率、加大功率 或變更原設計之特性及功能。低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干 擾現象時，應立即停用，並改善至無干擾時方得繼續使用。前項合法通信，指依電信法規定作業之無 線電通信。 低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。 請選擇以下其中一種方式將設備回復至預設值，此動作(RESET) 將會把設定清空，並將此裝置從mydlink帳號解除綁定： 1 2 • 軟體RESET - 請至功能選單按下「資訊」再按下 「移除」，之後等待指示燈開始閃爍橘燈 • 硬體RESET - 請按下裝置側邊的WPS按鈕約10 秒，直到狀態指示燈亮起紅燈後再放開，之後等 待指示燈開始閃爍橘燈 行動裝置的用戶可利用D-Link Mobile App來快速查看產品相關訊息。 新增裝置：設定新裝置時 並自動註冊在此mydlink 帳號下，若您要註冊至不 同的帳號時按下「登出」 來重新登入 登出：登出mydlink帳戶 顯示您註冊在此帳戶中的 所有裝置 查看目前app的版本，及 分享至Facebook和Twitter 設定排程時間，之後可 讓裝置選擇排程來使用 基礎規則可讓您執行簡 易的時間設定 進階規則內點選一下可 新增排程進行詳細設定 過熱保護： 請參考家電產品的規格後，滑動溫度的指標來 調整溫度的臨界值。啟用此功能後，在產品超 過設定的溫度時(偵測本機插座溫度)可發送警 告通知並立即斷電以保障您的用電安全 選擇您要使用的排程。排程的時間設定請點選 「我的裝置」清單左上方的 從選單中選擇 「排程」項目，再設定您要的排程。 顯示目前的裝置資訊。您可按下「移除」來將 裝置由此帳戶中移除並回復預設值(解除綁定) 常見問題 技術支援 WPS設定(路由器需具備WPS按鈕) 4 3 5 6 7 8 9 9 手動設定(路由器不支援WPS) 手動 按下DSP-W215側邊的WPS按鈕，待狀態指示燈變為綠燈恆亮後按下「綠色」(表示 DSP-W215已連上路由器)，app會搜尋網路內的裝置 iOS系統請點選DSP-W215 Android系統則略過此步驟 iOS系統請點選DSP-W215 Android系統則略過此步驟 iOS系統請點選DSP-W215 Android系統則略過此步驟 請輸入您的mydlink帳號和 密碼，若您未註冊過，請 按下方「立即註冊」來建 立新帳戶，詳細圖示請參 考上一頁 10 11 12 13 10 12 13 14 11 1 2 點選可更改 裝置圖示 點選可更改 裝置名稱 (不支援中文) 開啟/關閉 裝置電源 Android系統 iOS系統 WPS 您可在此更改裝置名稱(不支援中文)或點選圖示來更 改，最後按下「完成」即設定成功! 完成後請點選裝置 名稱右方或按壓裝置上的電源開關來開啟電源，點選 名稱可進入管理選單。 外出時只要行動置連通網路並開啟app即可控管裝置。 若有新版韌體釋出時app將會自動偵測並顯示訊息於 裝置名稱下方或推送通知給您，您可直接於app下載 並更新韌體。 略過 請選擇路由器的無線名 稱並輸入密碼(若有加密) 將行動裝置的Wi-Fi連上 DSP-XXXX後返回app 將行動裝置的Wi-Fi連上 路由器的名稱後返回app 進階設定(選擇性) 設定方式 - 不使用QR Code iOS系統 iOS系統 iOS系統
