Grafana：建立系統全知視角的捷徑

DevOps Taiwan Meetup #74 - Grafana：建立系統全知視角的捷徑
本次分享將介紹如何快速上手 Grafana，並透過 Drilldown 與 MCP 讓你在沒有相關工具背景下也能縱覽系統全局。

Transcript

1. DevOps Taiwan Meetup # 7 4 劉義瑋 Blueswen Grafana：建 立 系統全知視 角 的捷徑
2. 自 介  • 劉義瑋 Blueswen • blueswen @ GitHub • https://blueswen.com • Grafana Champion • 領域 • DevOps • Observability • Developer Experience

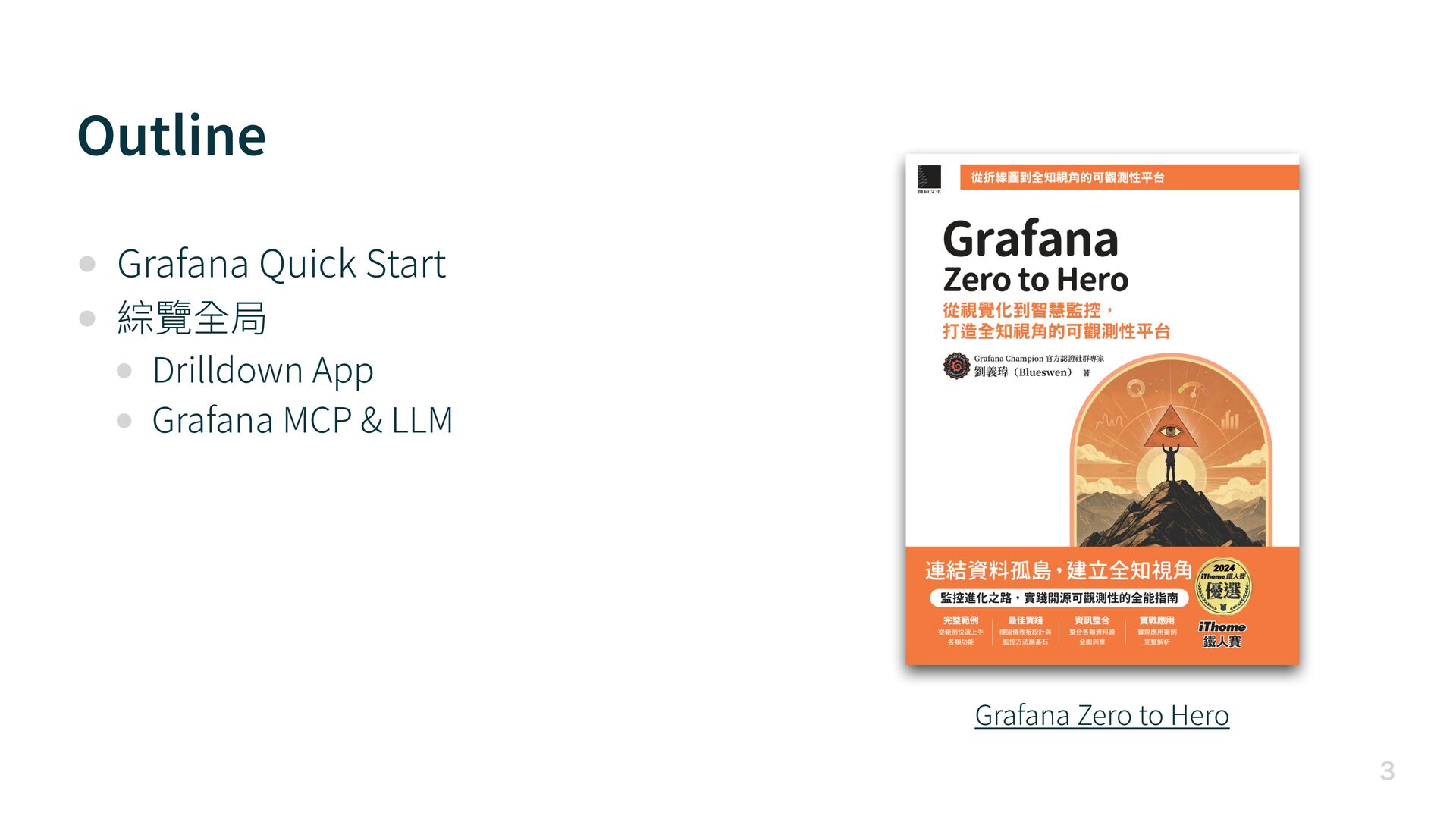

3. Outline  • Grafana Quick Start • 綜覽全局 • Drilldown App • Grafana MCP & LLM Grafana Zero to Hero
4. 有 用 過 Grafana 嗎？
5. Grafana Quick Start

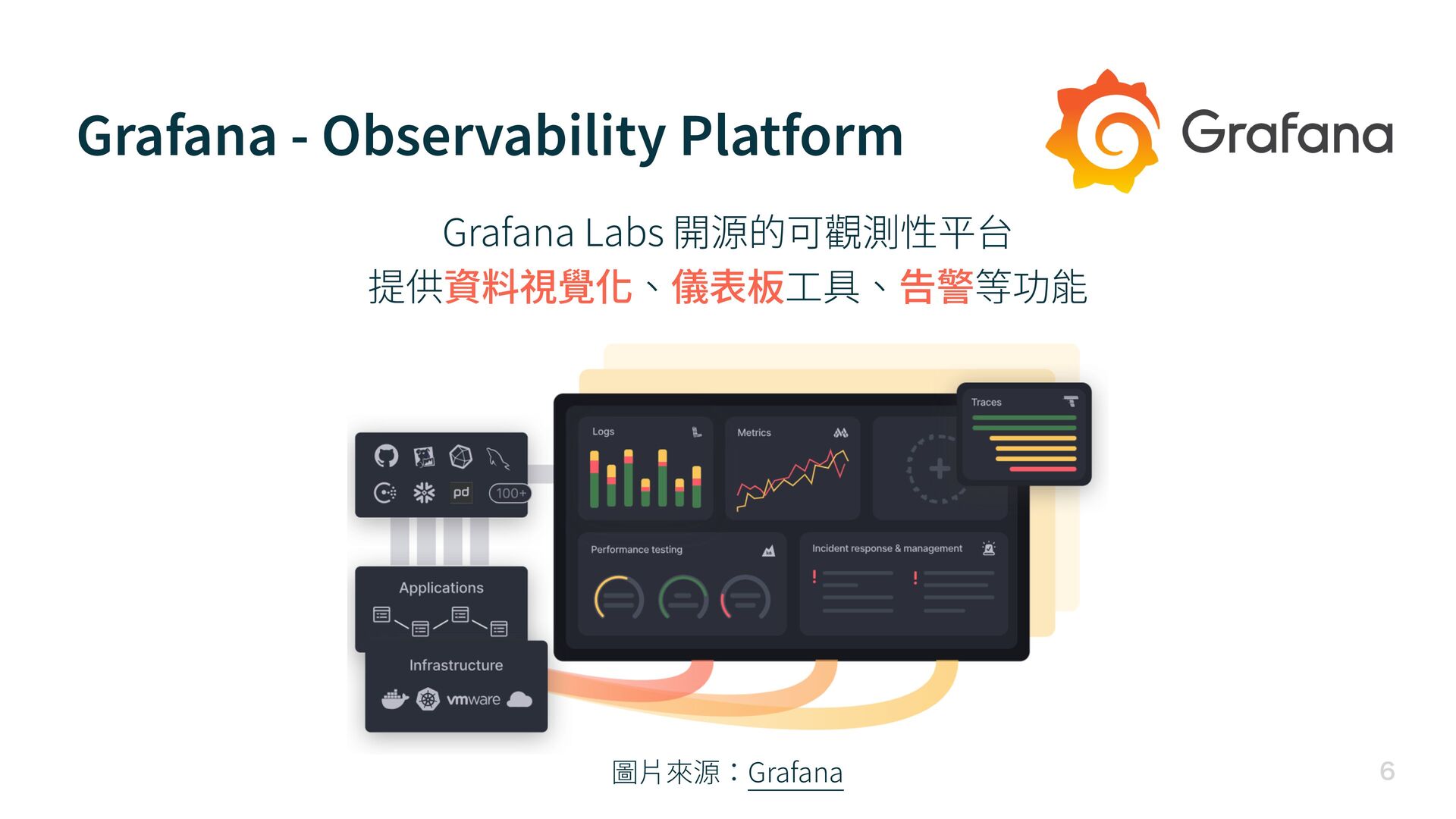

6. Grafana - Observability Platform  Grafana Labs 開源的可觀測性平台 提供資料視覺化、儀表板 工 具、告警等功能 圖 片 來源：Grafana

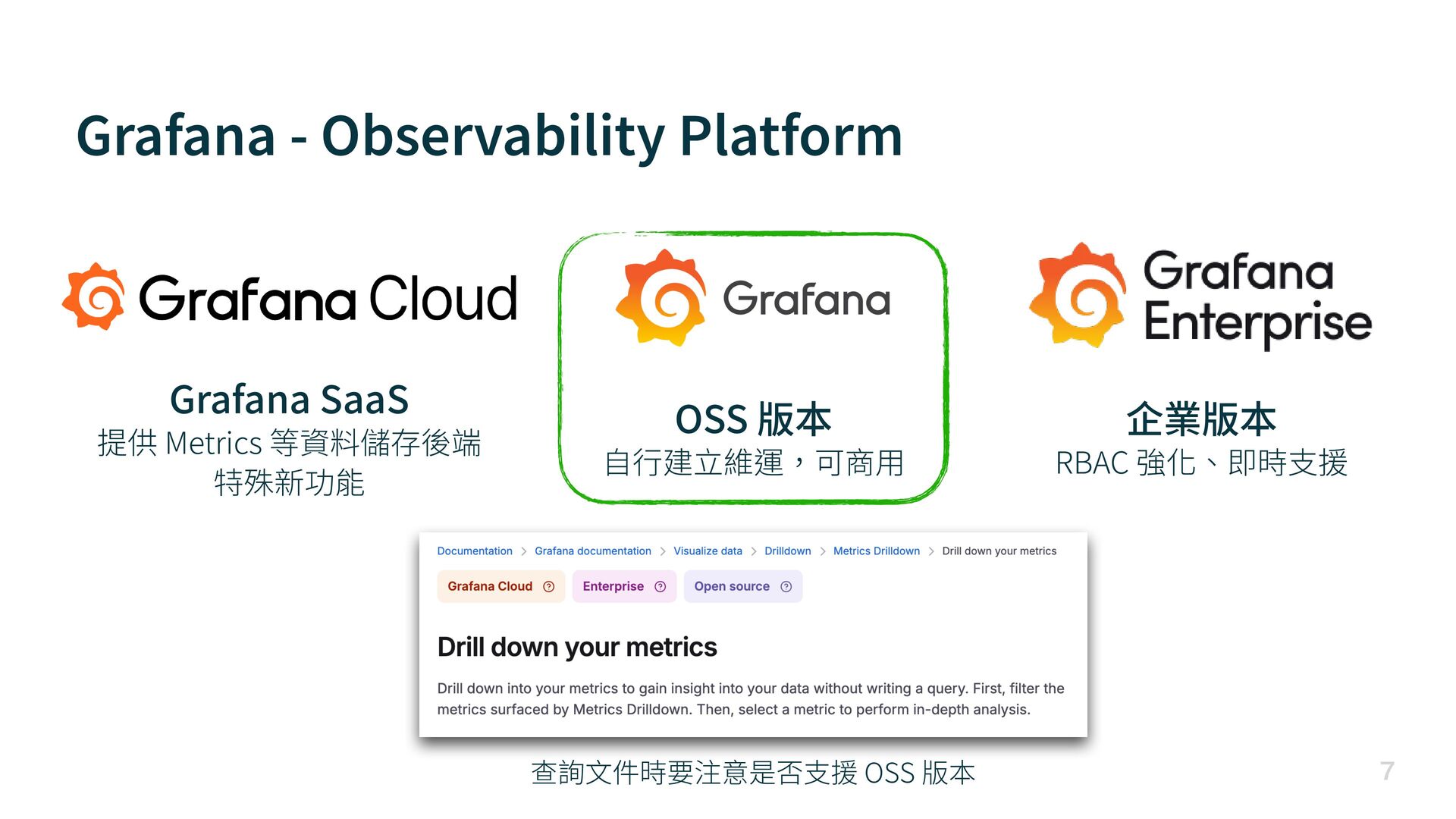

7. Grafana - Observability Platform  Grafana SaaS 提供 Metrics 等資料儲存後端 特殊新功能 OSS 版本 自行 建 立 維運，可商 用 企業版本 RBAC 強化、即時 支 援 查詢 文 件時要注意是否 支 援 OSS 版本
8. Grafana - Observability Platform  圖 片 來源：Grafana 支 援各種不同的資料來源（Data Source） Prometheus、ElasticSearch、PostgreSQL、Jaeger、Google Sheet

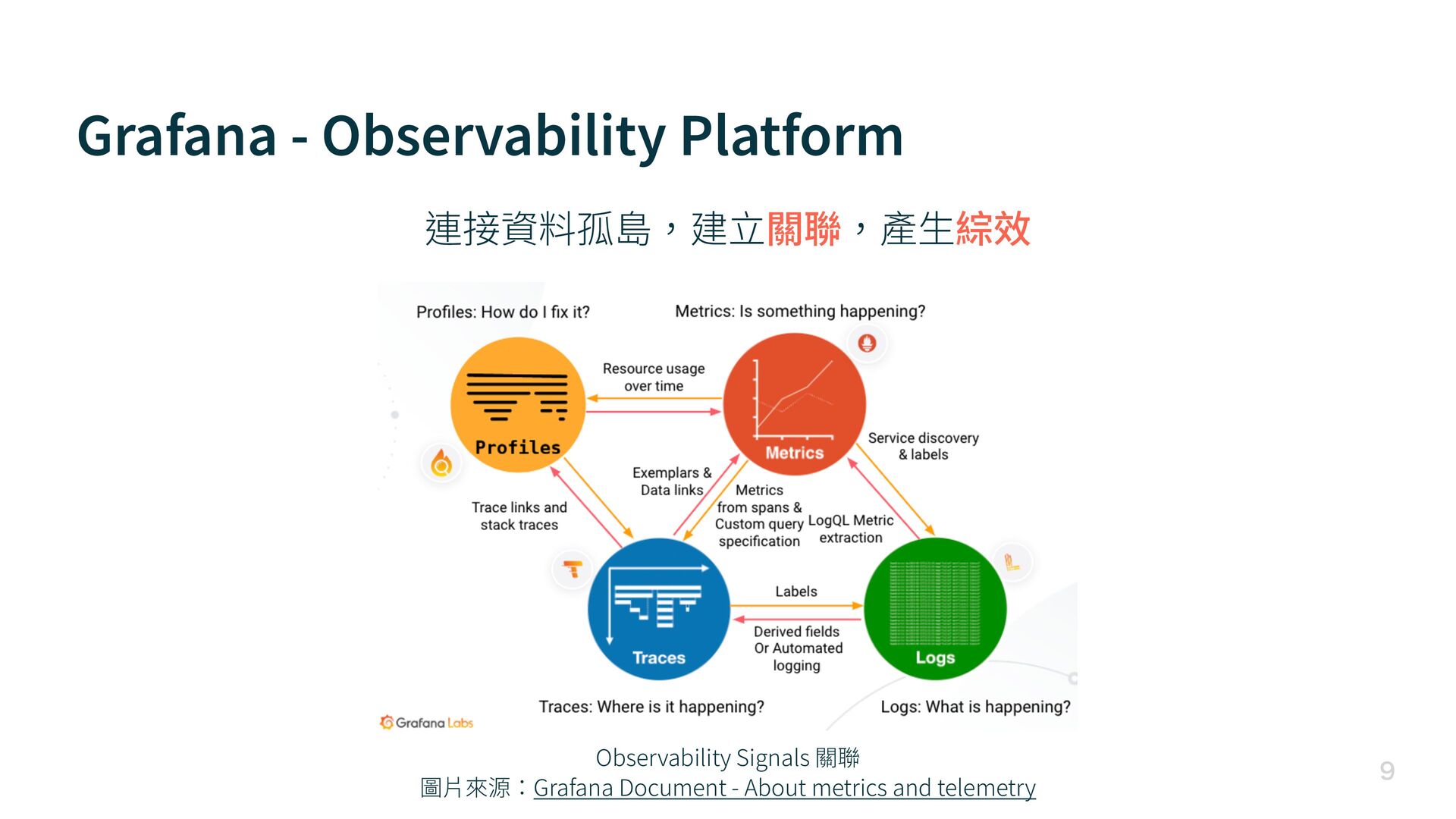

9. Grafana - Observability Platform  Observability Signals 關聯 圖 片 來源：Grafana Document - About metrics and telemetry 連接資料孤島，建 立 關聯，產 生 綜效

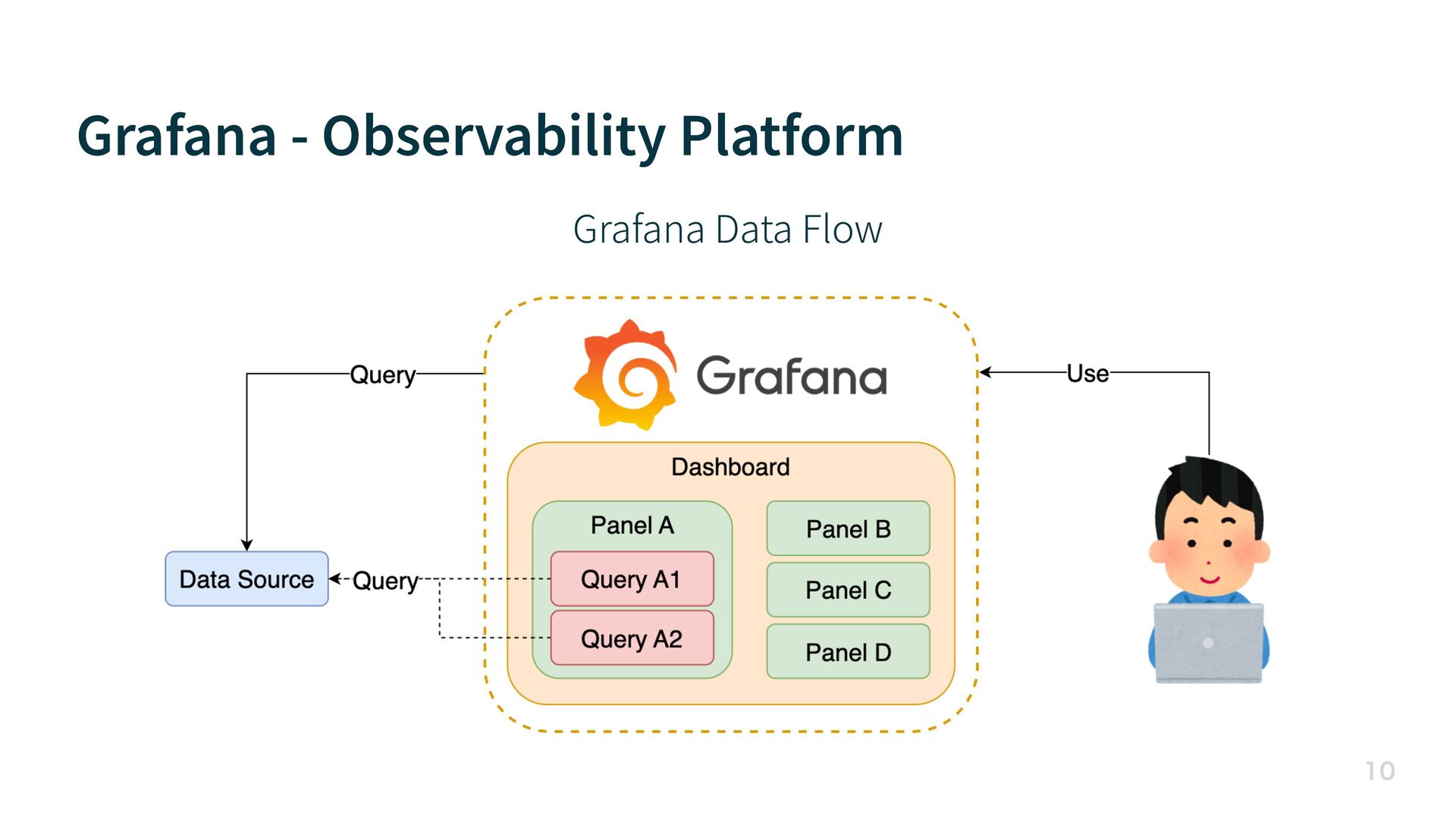

10. Grafana - Observability Platform  Grafana Data Flow

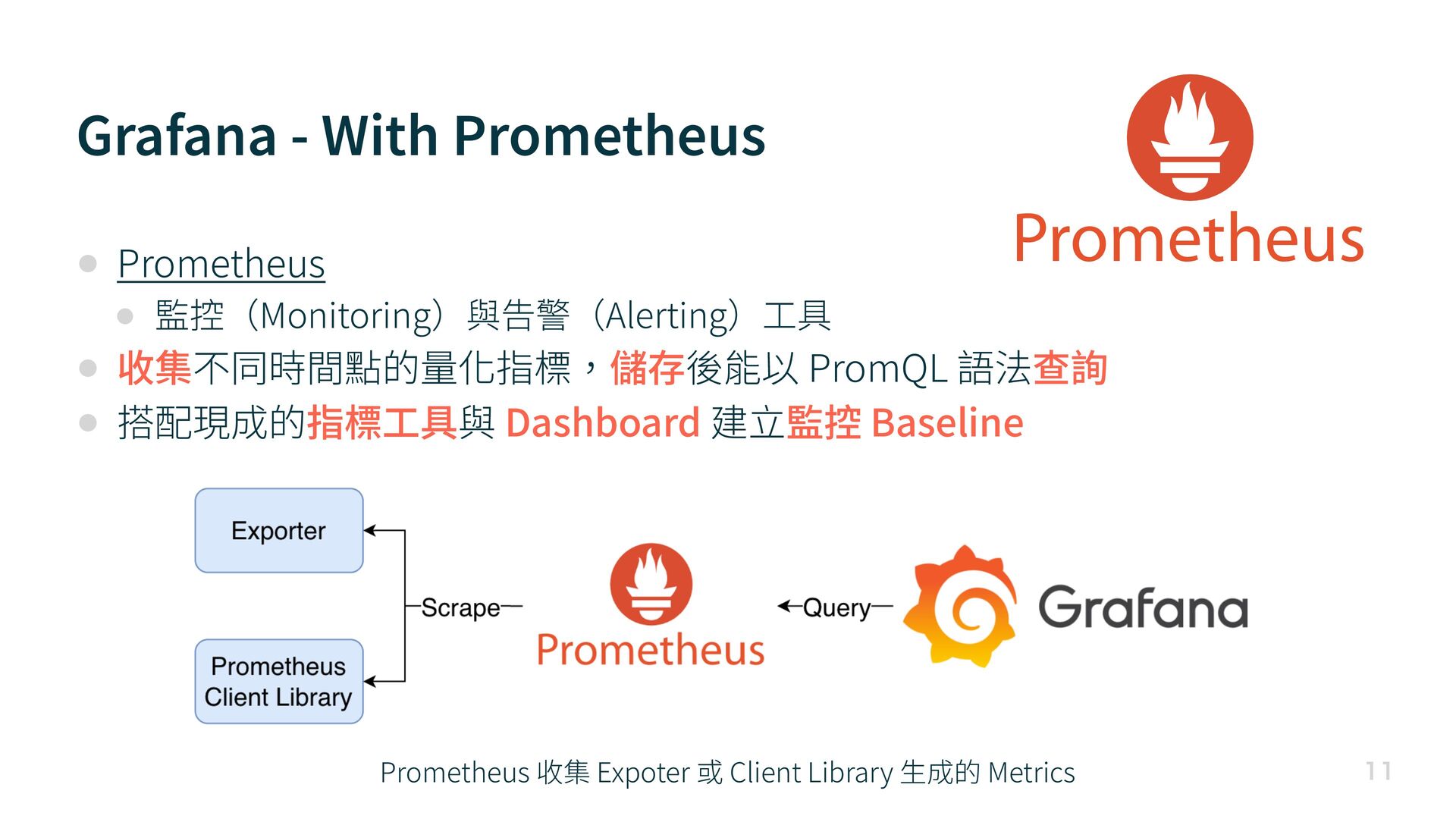

11. Grafana - With Prometheus  • Prometheus • 監控（Monitoring）與告警（Alerting） 工 具 • 收集不同時間點的量化指標，儲存後能以 PromQL 語法查詢 • 搭配現成的指標 工 具與 Dashboard 建 立 監控 Baseline Prometheus 收集 Expoter 或 Client Library 生 成的 Metrics

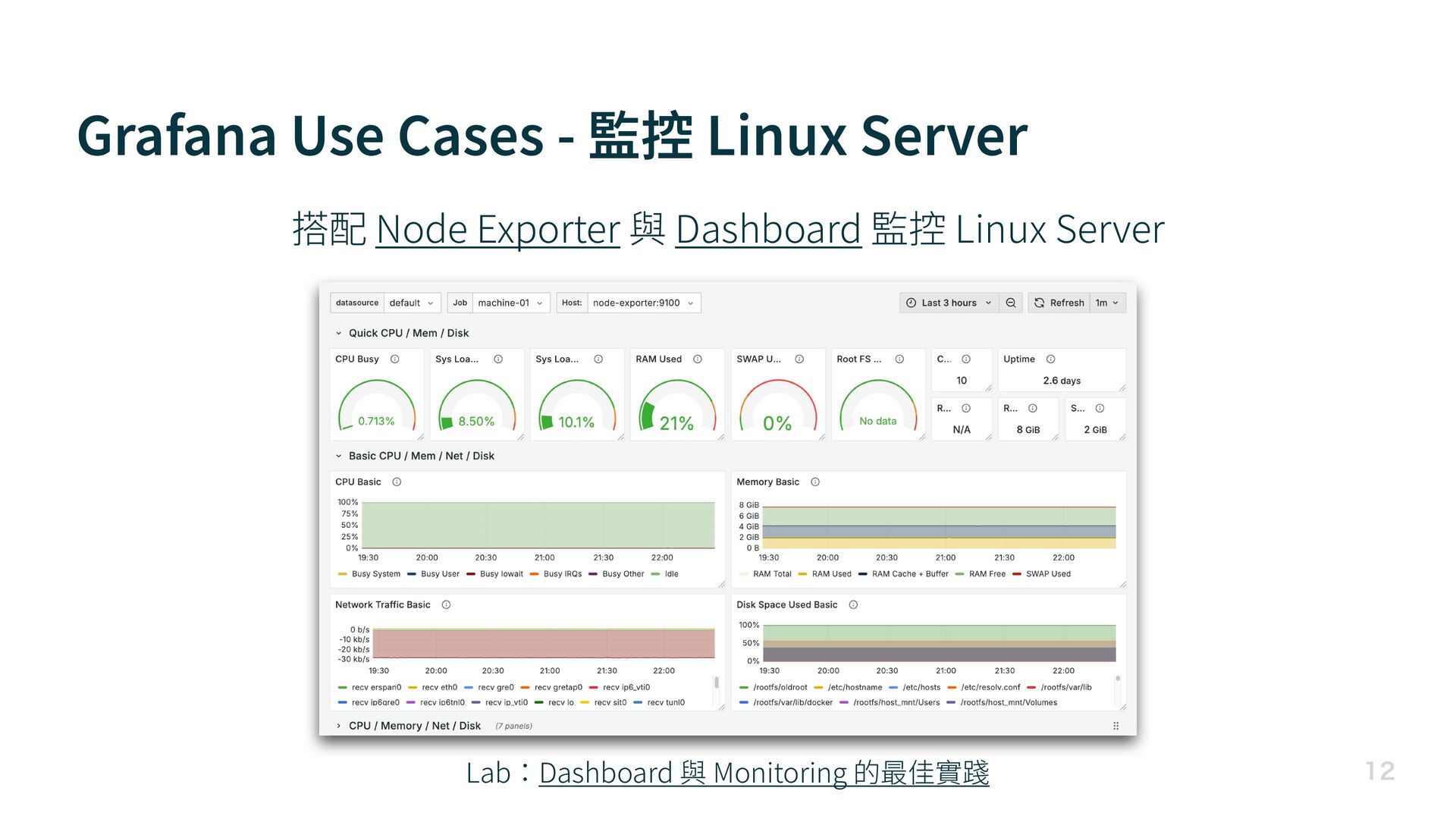

12. Grafana Use Cases - 監控 Linux Server  搭配 Node Exporter 與 Dashboard 監控 Linux Server Lab：Dashboard 與 Monitoring 的最佳實踐

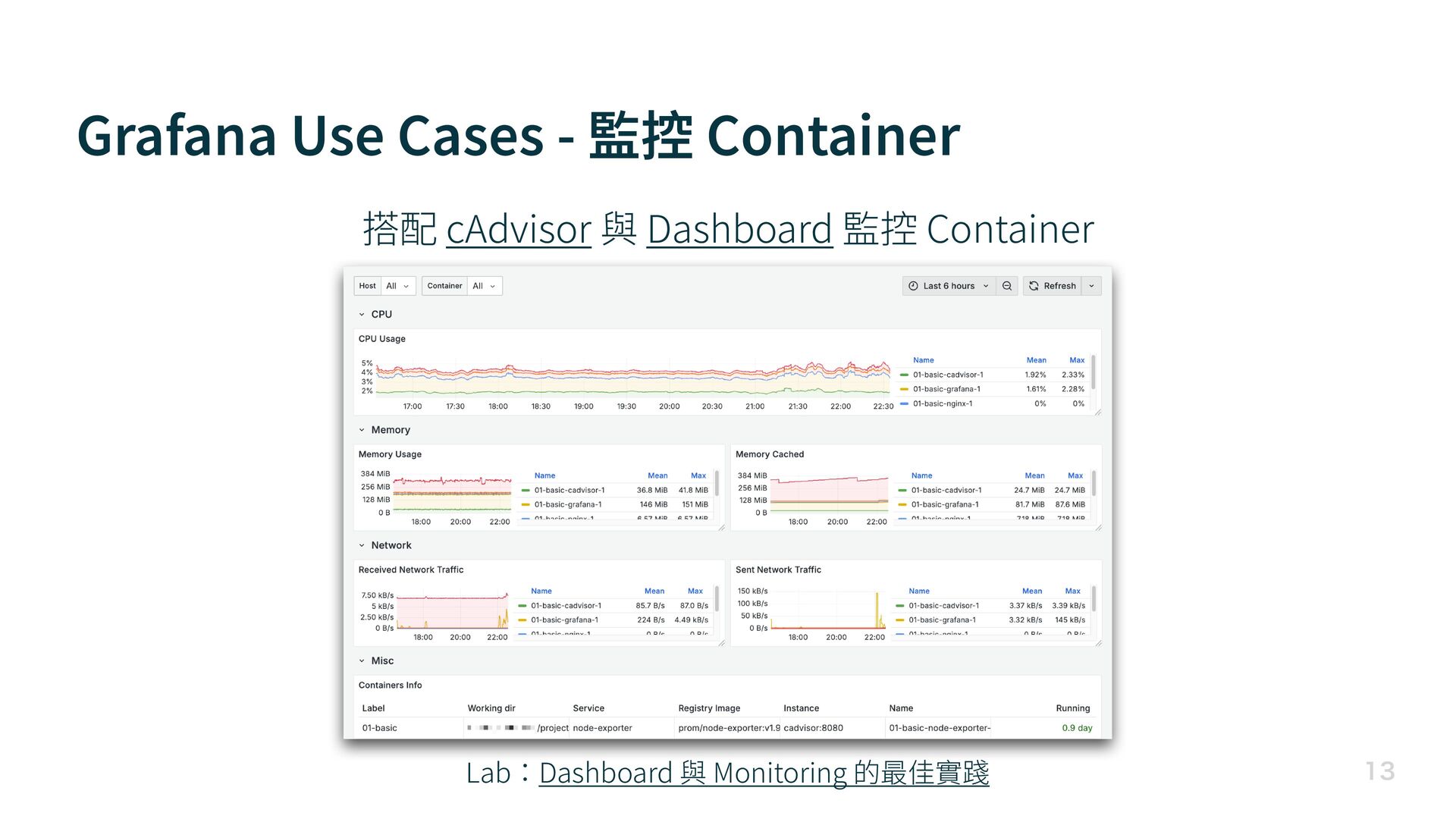

13. Grafana Use Cases - 監控 Container  Lab：Dashboard 與 Monitoring 的最佳實踐 搭配 cAdvisor 與 Dashboard 監控 Container

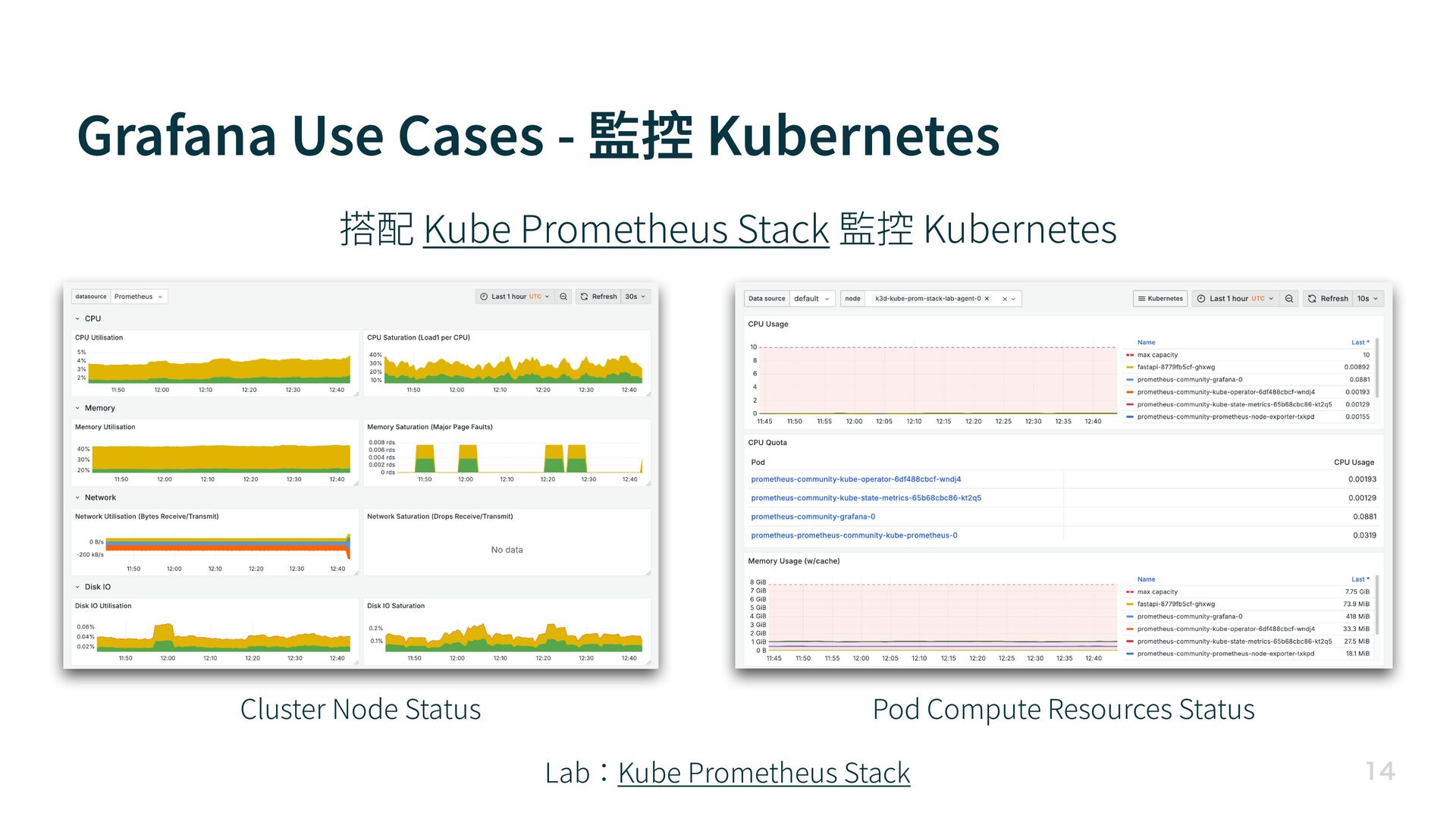

14. Grafana Use Cases - 監控 Kubernetes  搭配 Kube Prometheus Stack 監控 Kubernetes Lab：Kube Prometheus Stack Cluster Node Status Pod Compute Resources Status

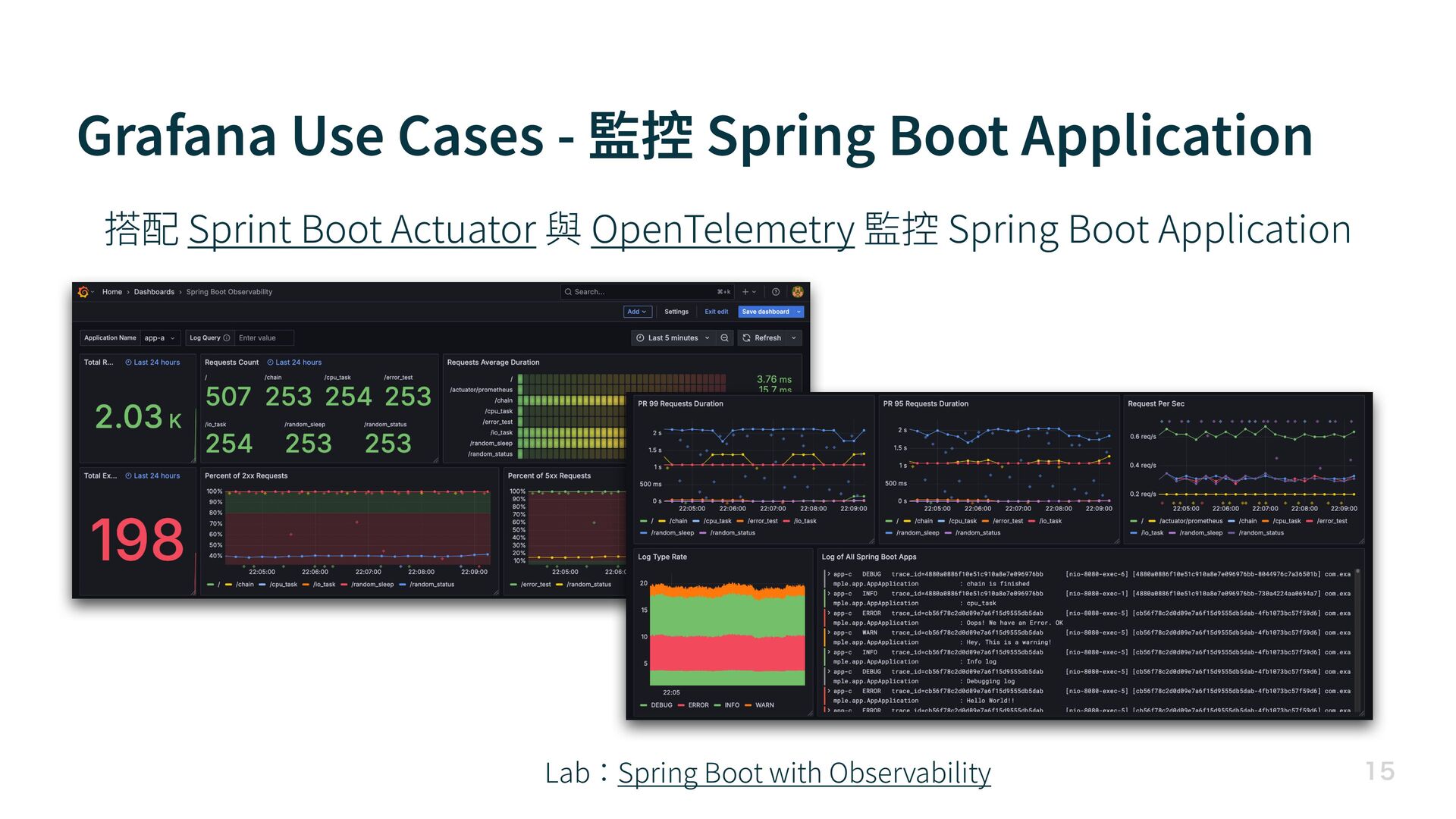

15. Grafana Use Cases - 監控 Spring Boot Application  搭配 Sprint Boot Actuator 與 OpenTelemetry 監控 Spring Boot Application Lab：Spring Boot with Observability

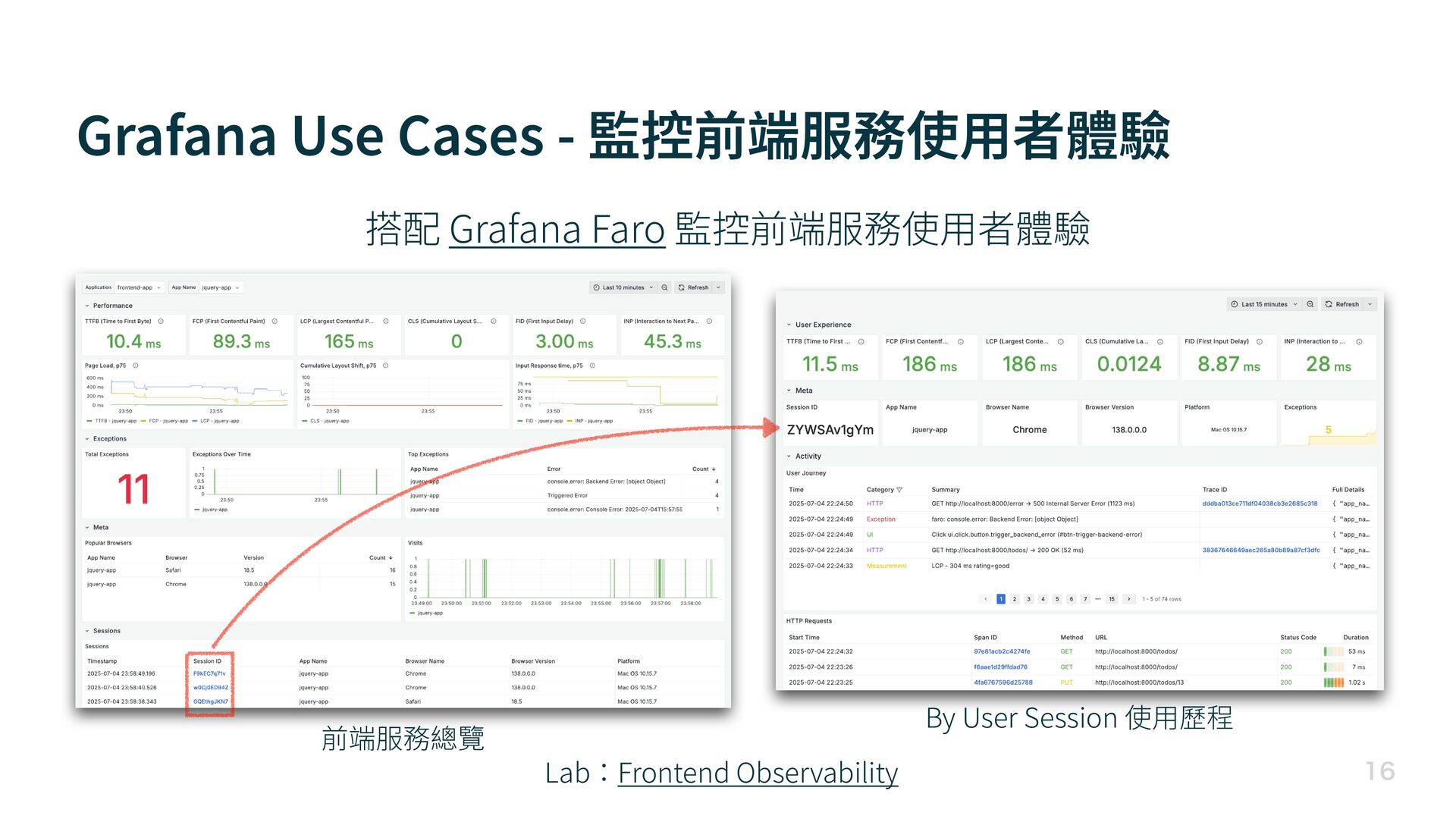

16. Grafana Use Cases - 監控前端服務使 用 者體驗  搭配 Grafana Faro 監控前端服務使 用 者體驗 Lab：Frontend Observability By User Session 使 用 歷程 前端服務總覽
17. 想要查更多特殊的問題，還得先成為熟稔各種查詢語法的 大 師？

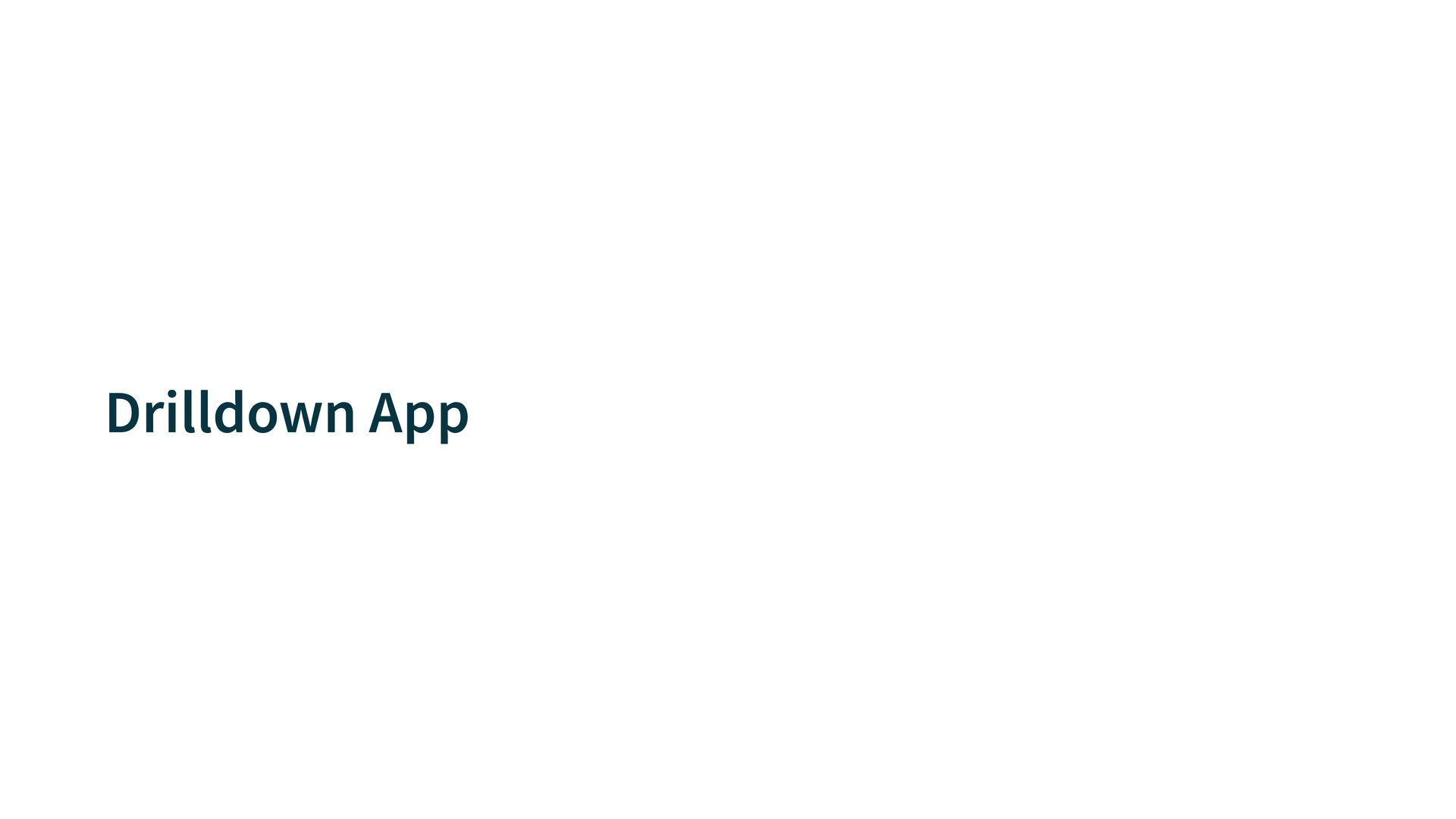

18. Drilldown App

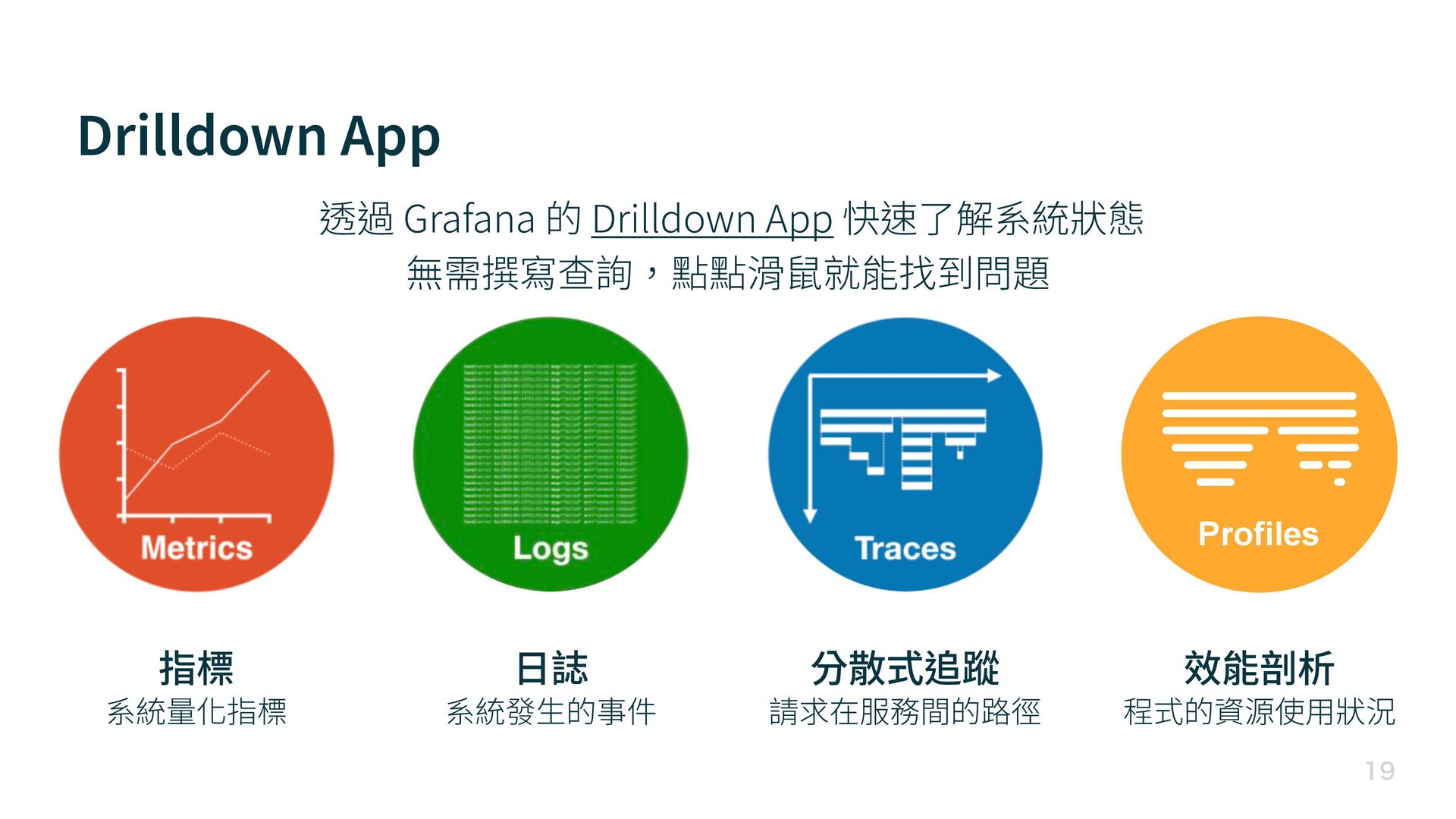

19. Drilldown App  Profiles 指標 系統量化指標 日 誌 系統發 生 的事件 分散式追蹤 請求在服務間的路徑 效能剖析 程式的資源使 用 狀況 透過 Grafana 的 Drilldown App 快速了解系統狀態 無需撰寫查詢，點點滑 鼠 就能找到問題

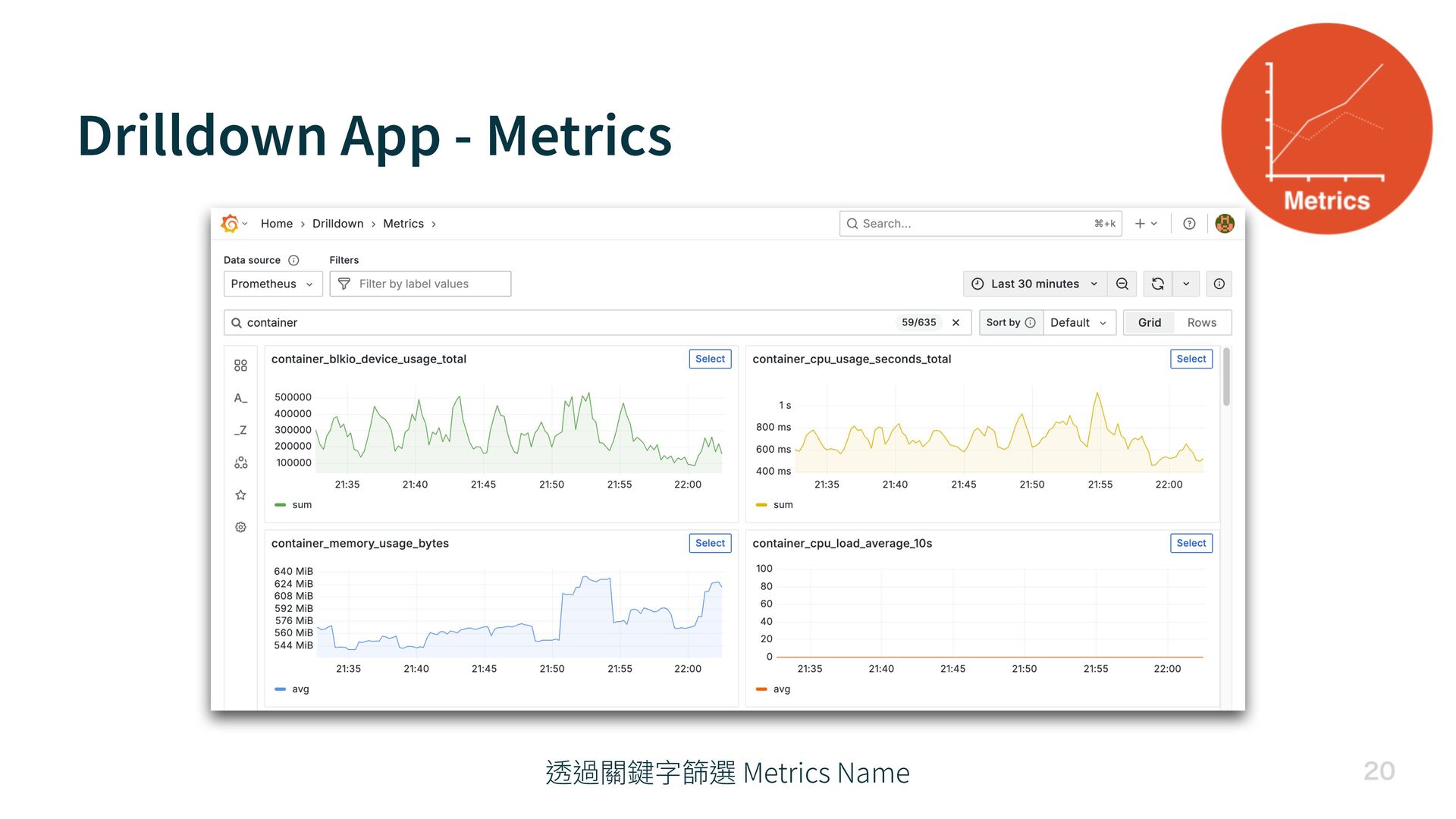

20. Drilldown App - Metrics  透過關鍵字篩選 Metrics Name

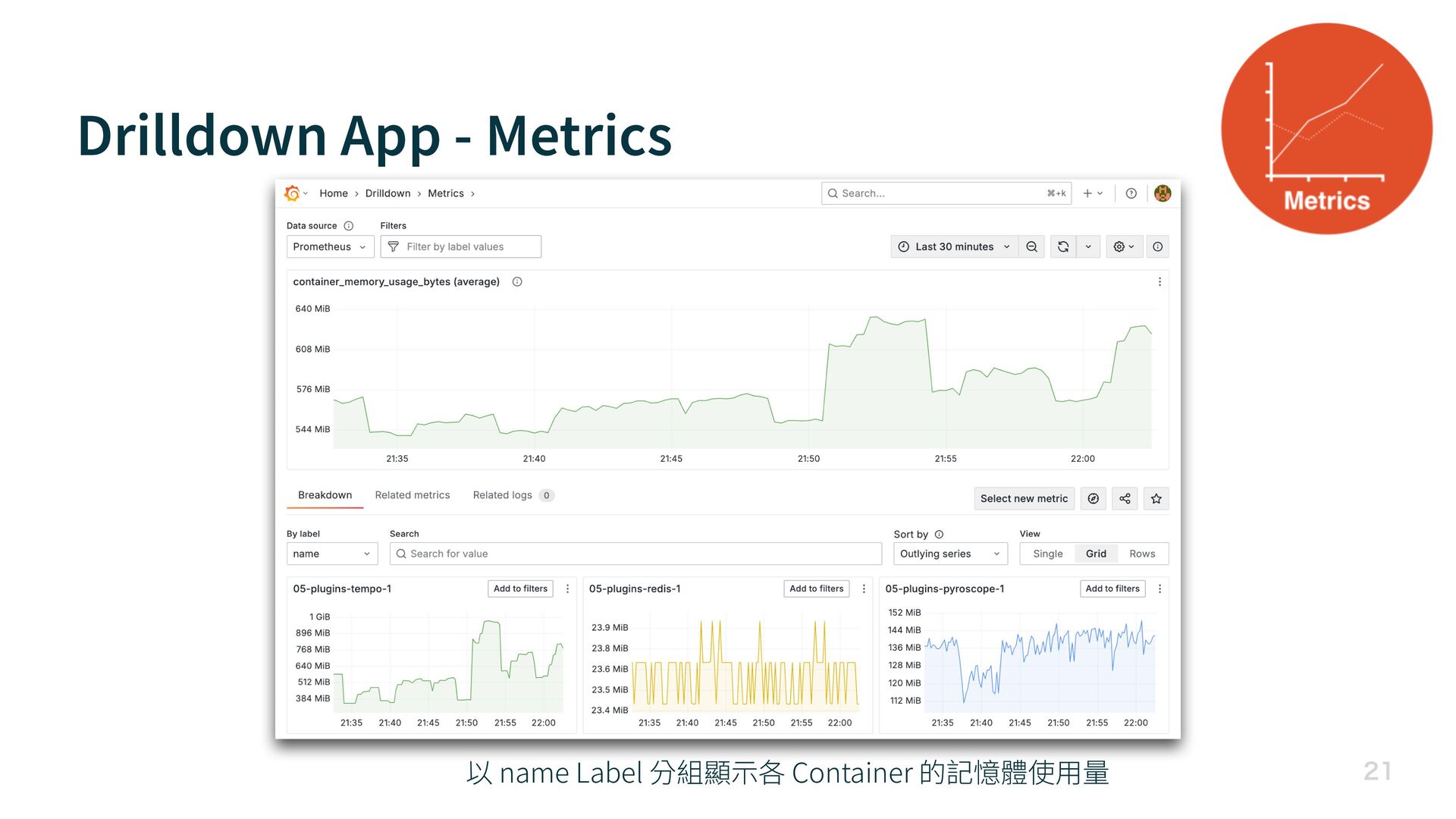

21. Drilldown App - Metrics  以 name Label 分組顯 示 各 Container 的記憶體使 用 量

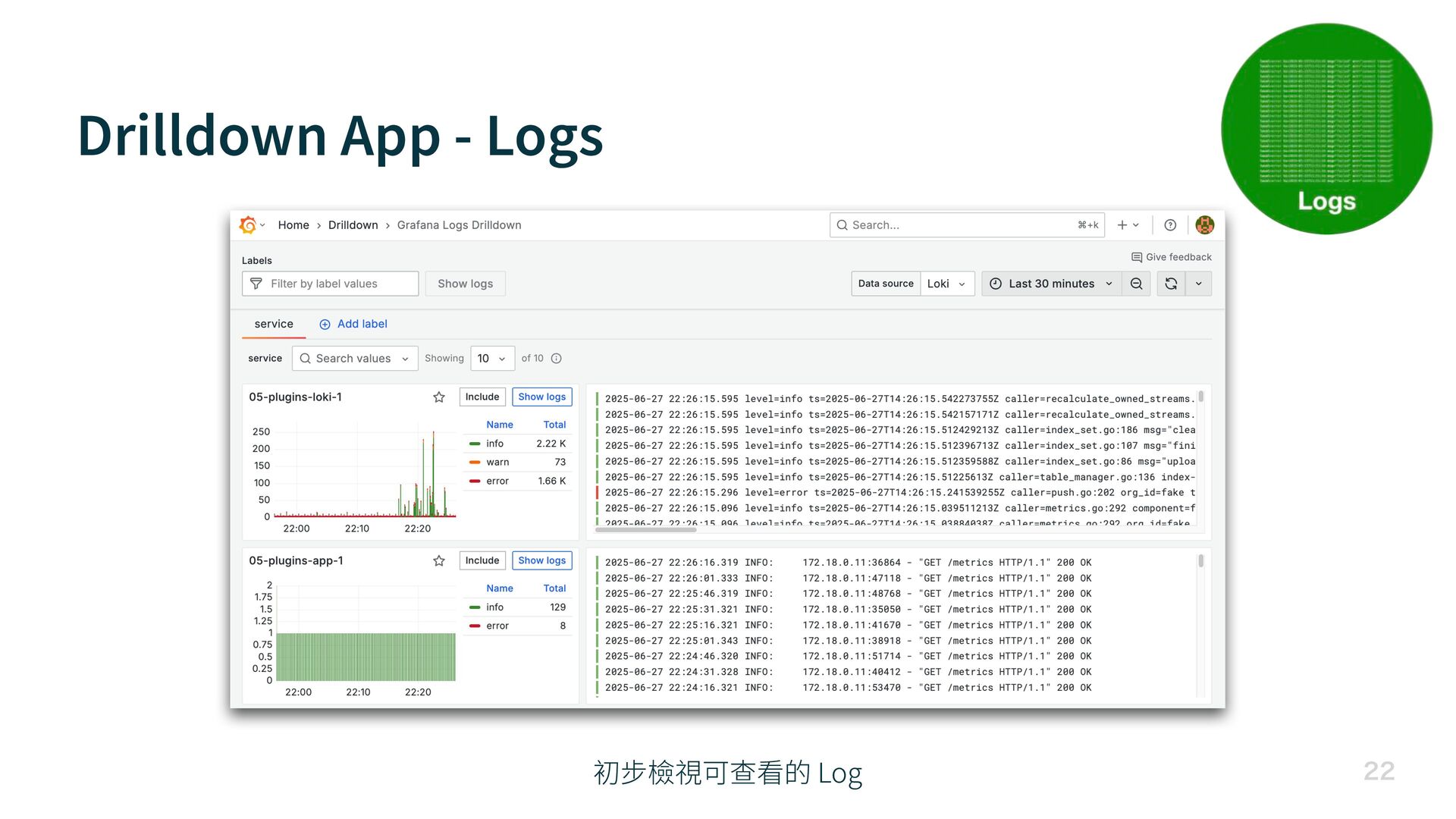

22. Drilldown App - Logs  初步檢視可查看的 Log

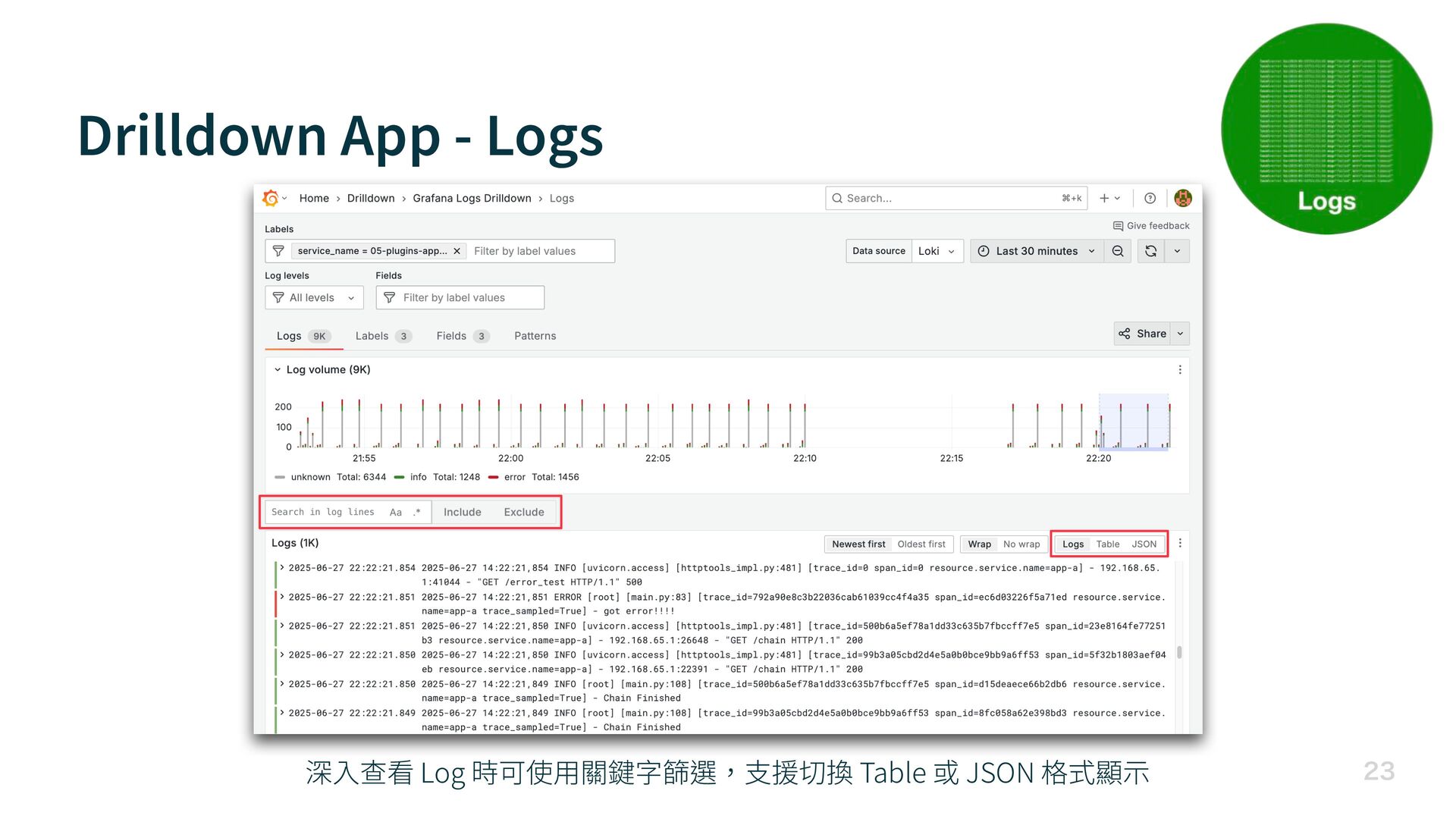

23. Drilldown App - Logs  深 入 查看 Log 時可使 用 關鍵字篩選， 支 援切換 Table 或 JSON 格式顯 示

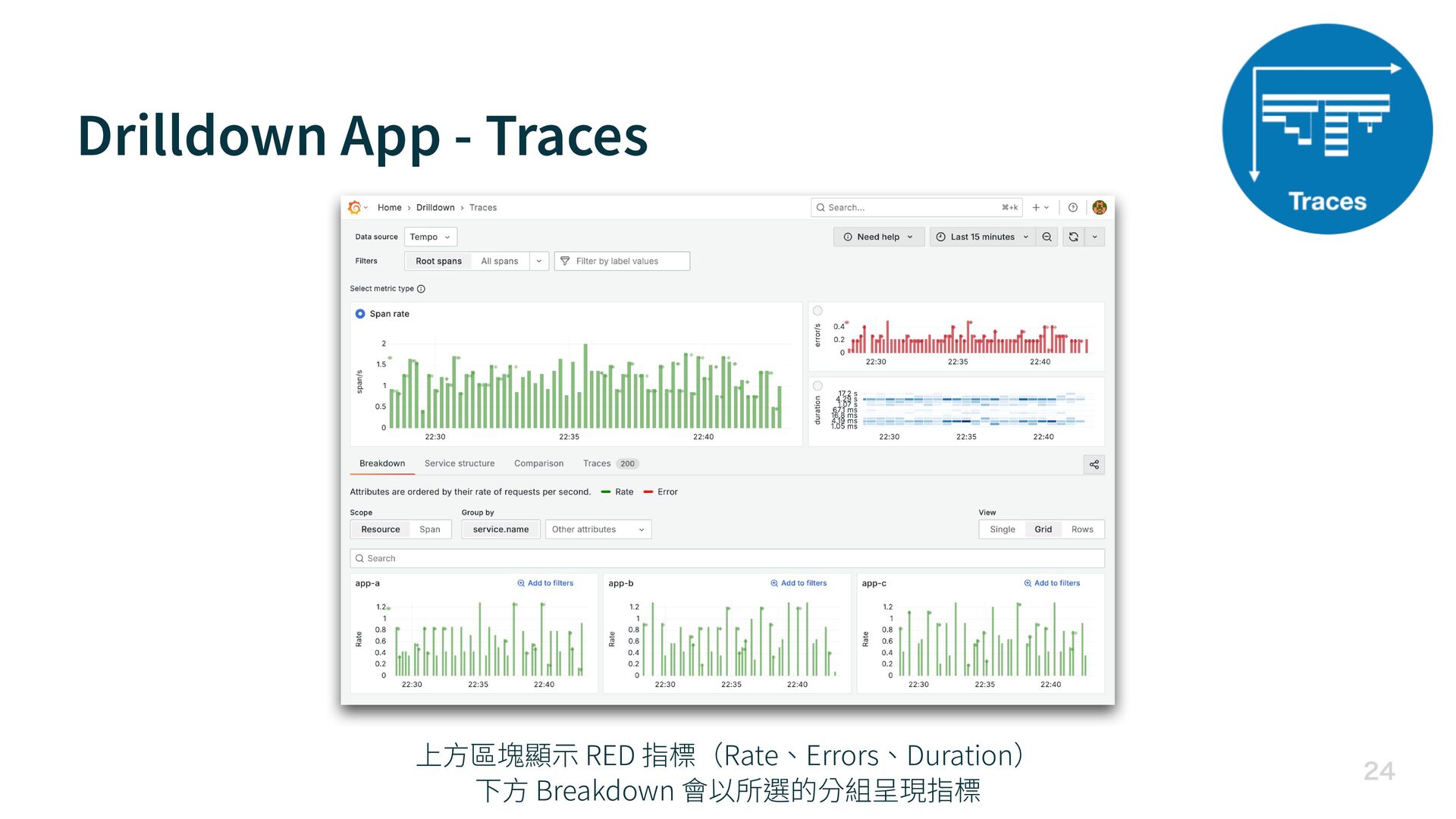

24. Drilldown App - Traces  上 方 區塊顯 示 RED 指標（Rate、Errors、Duration） 下 方 Breakdown 會以所選的分組呈現指標

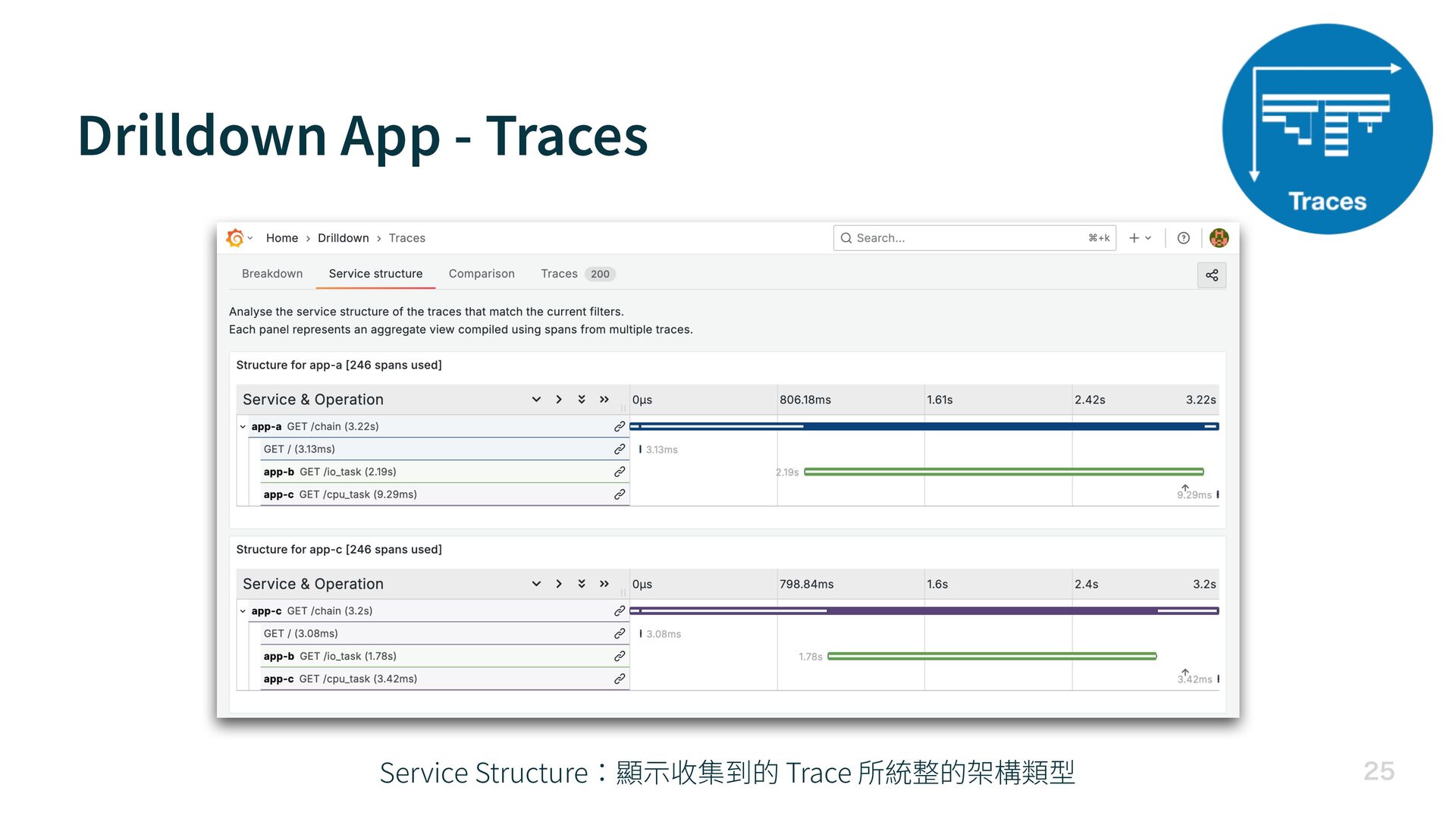

25. Drilldown App - Traces  Service Structure：顯 示 收集到的 Trace 所統整的架構類型

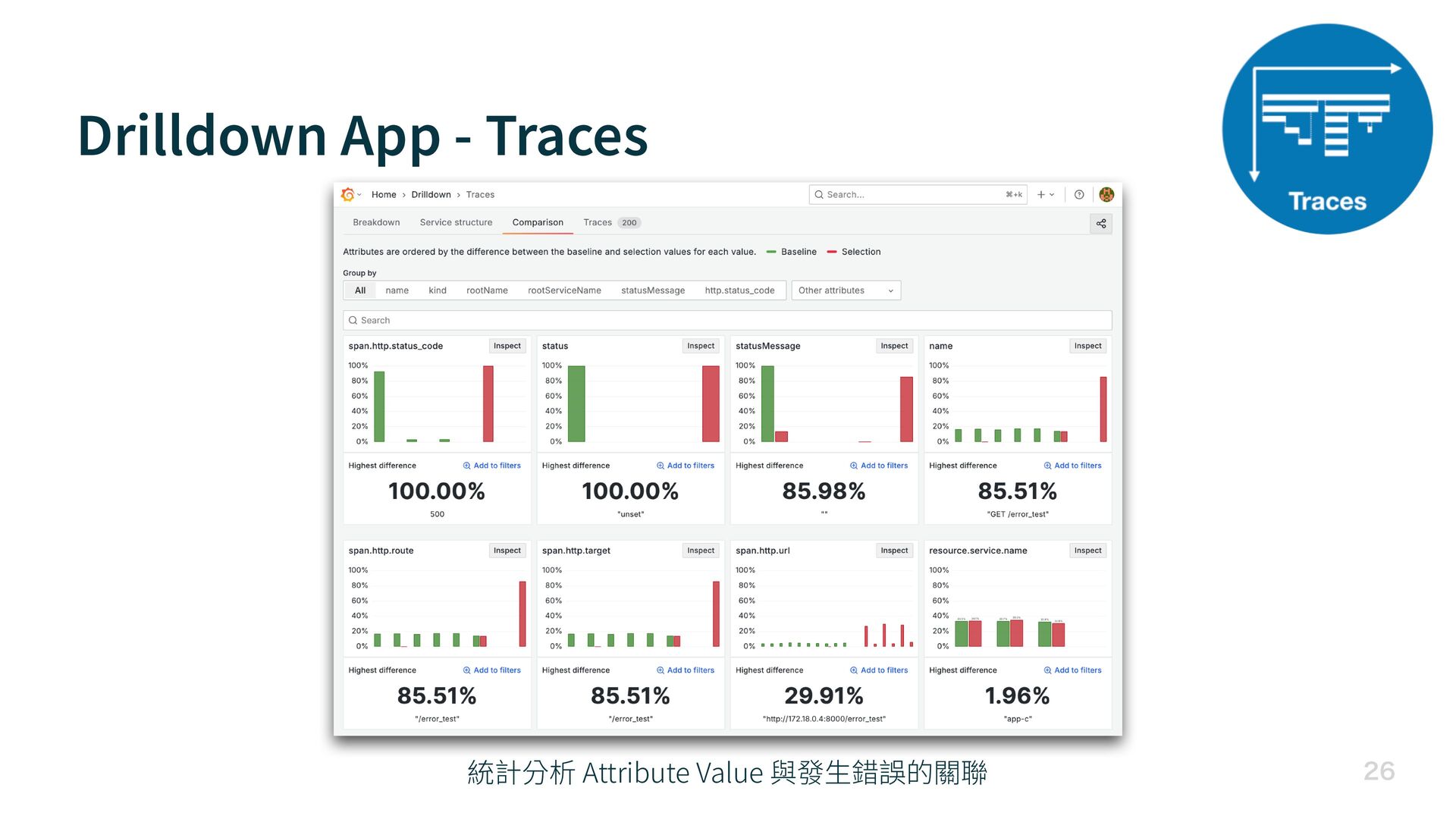

26. Drilldown App - Traces  統計分析 Attribute Value 與發 生 錯誤的關聯

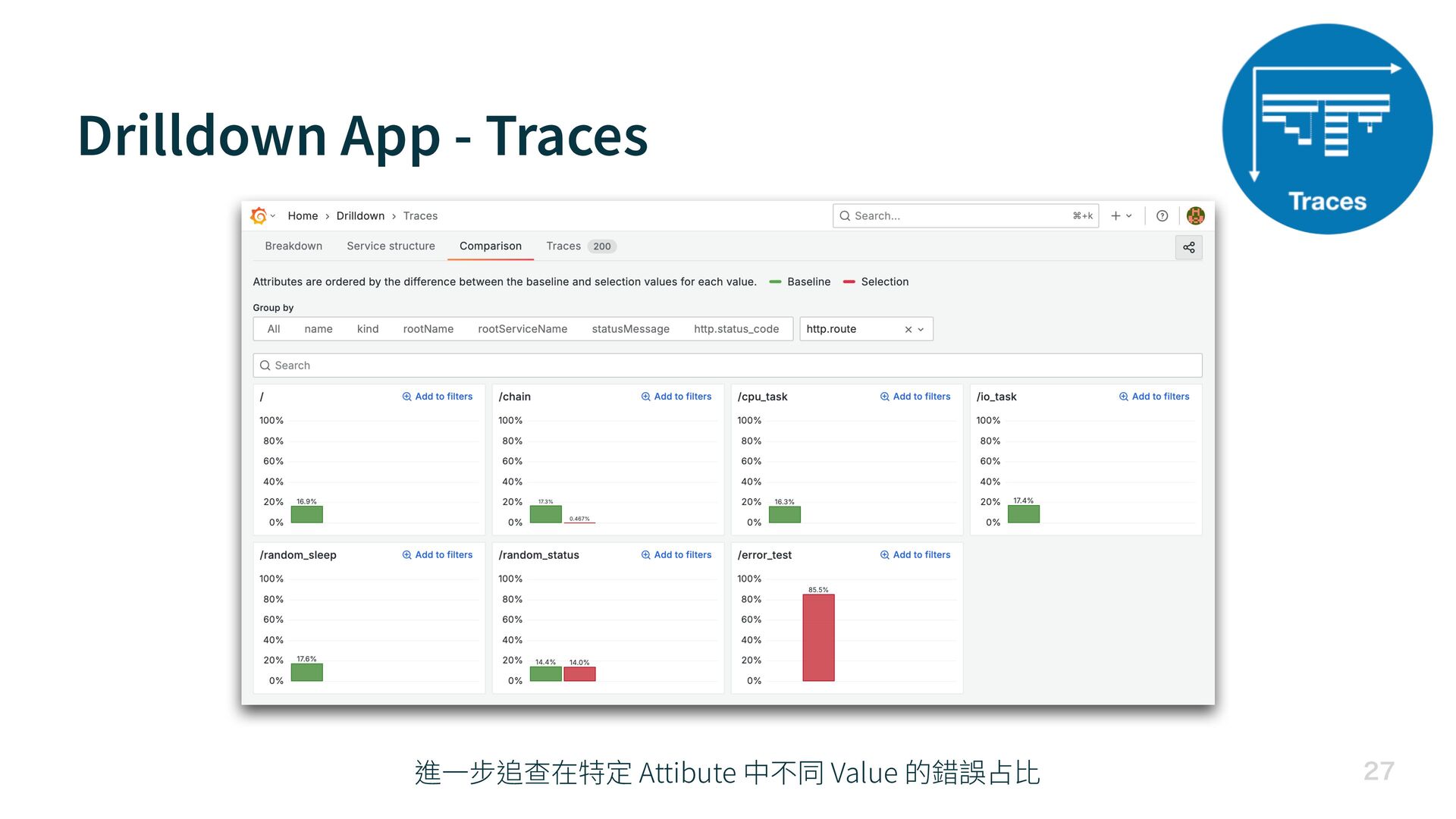

27. Drilldown App - Traces  進 一 步追查在特定 Attibute 中不同 Value 的錯誤占 比

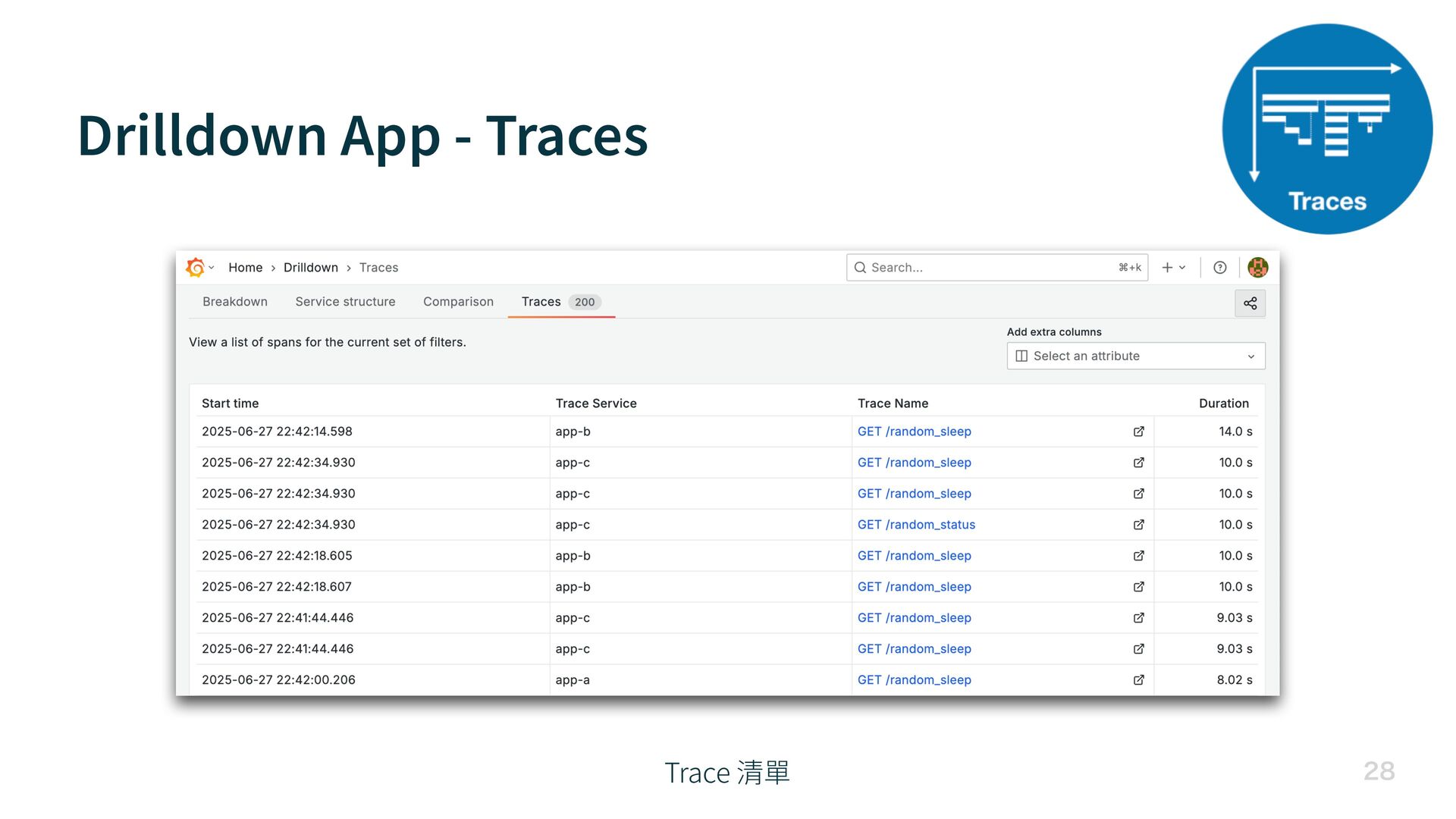

28. Drilldown App - Traces  Trace 清單

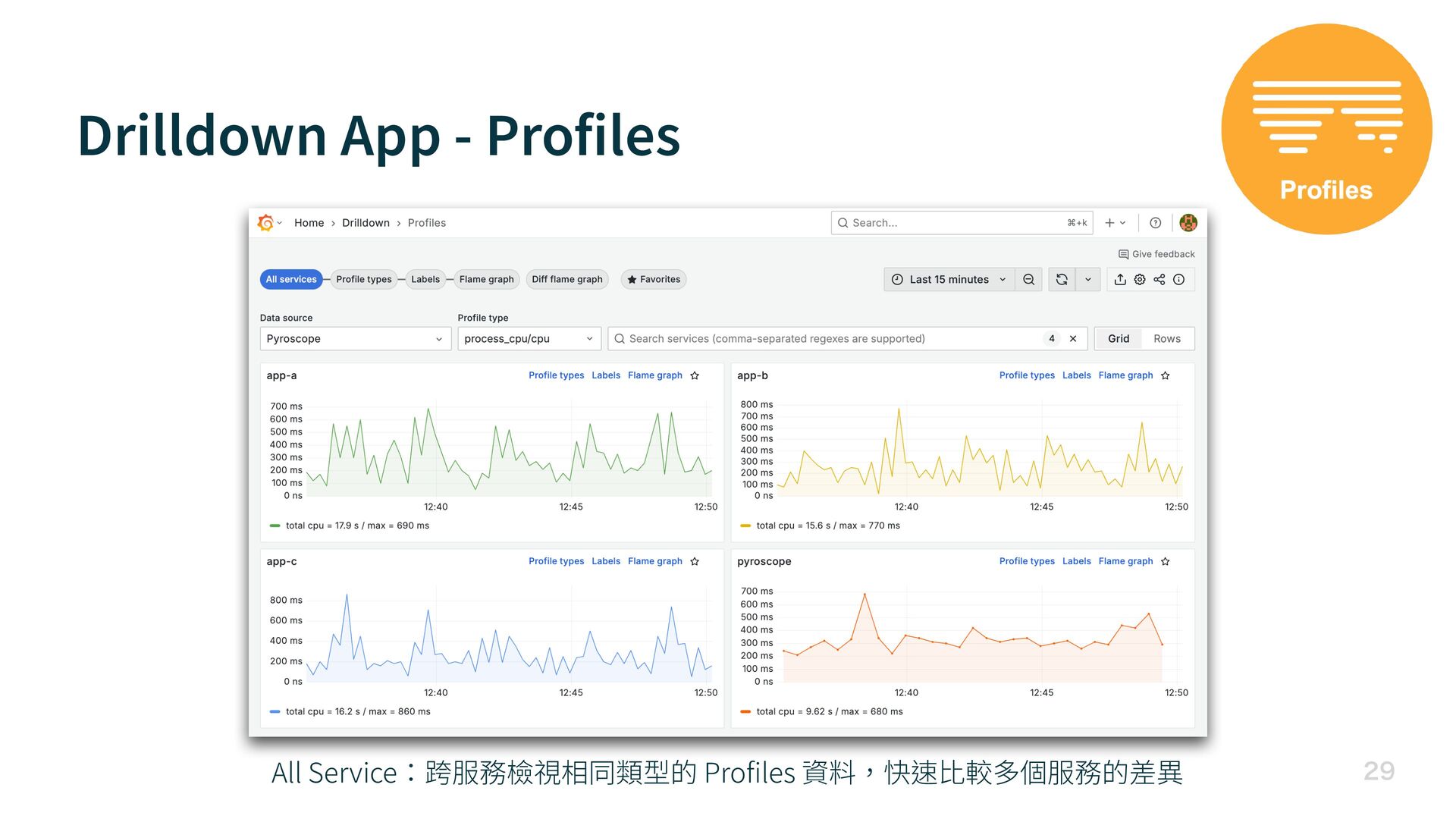

29. Drilldown App - Pro fi les  All Service：跨服務檢視相同類型的 Pro fi les 資料，快速 比 較多個服務的差異

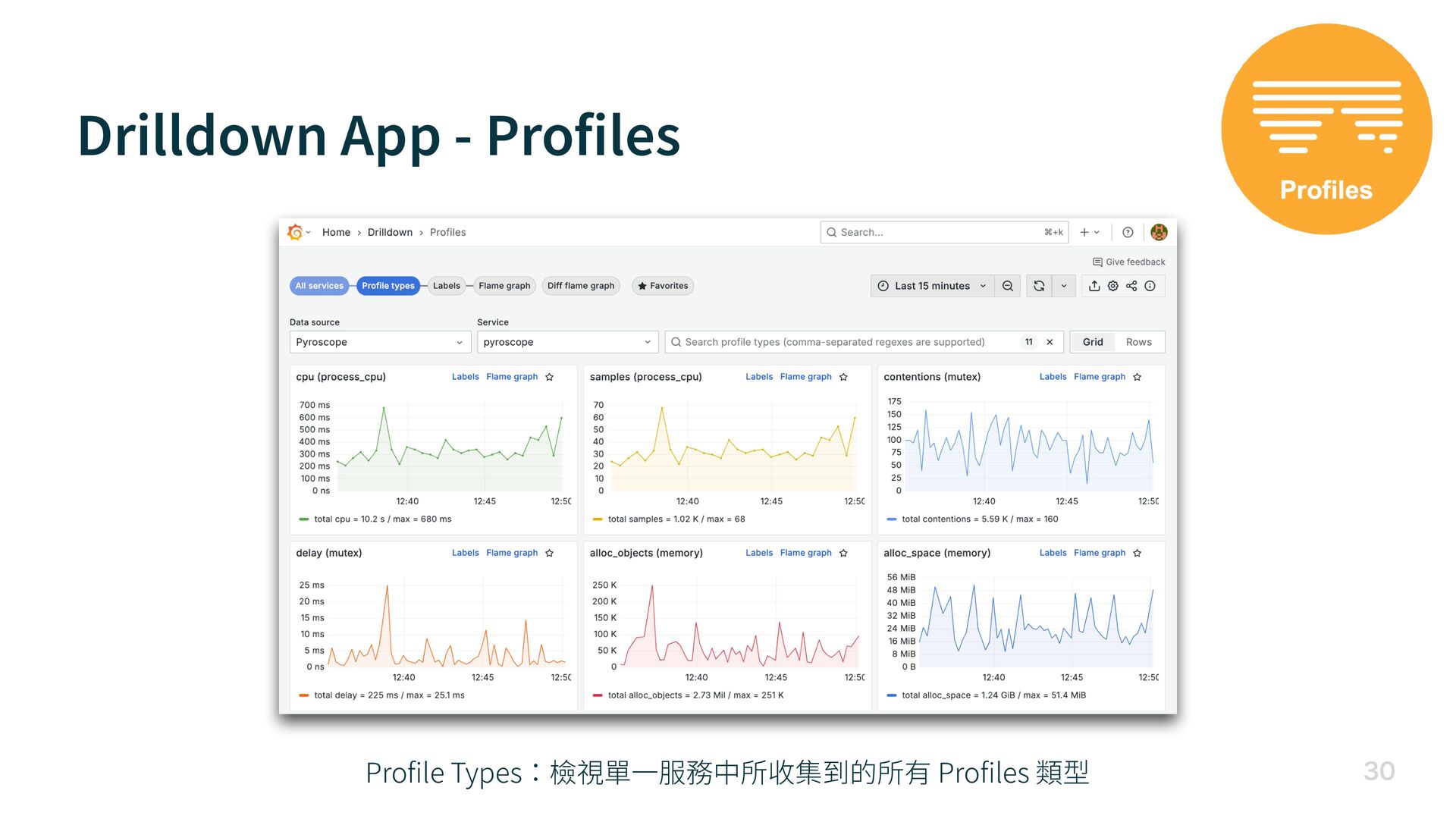

30. Drilldown App - Pro fi les  Pro fi le Types：檢視單 一 服務中所收集到的所有 Pro fi les 類型

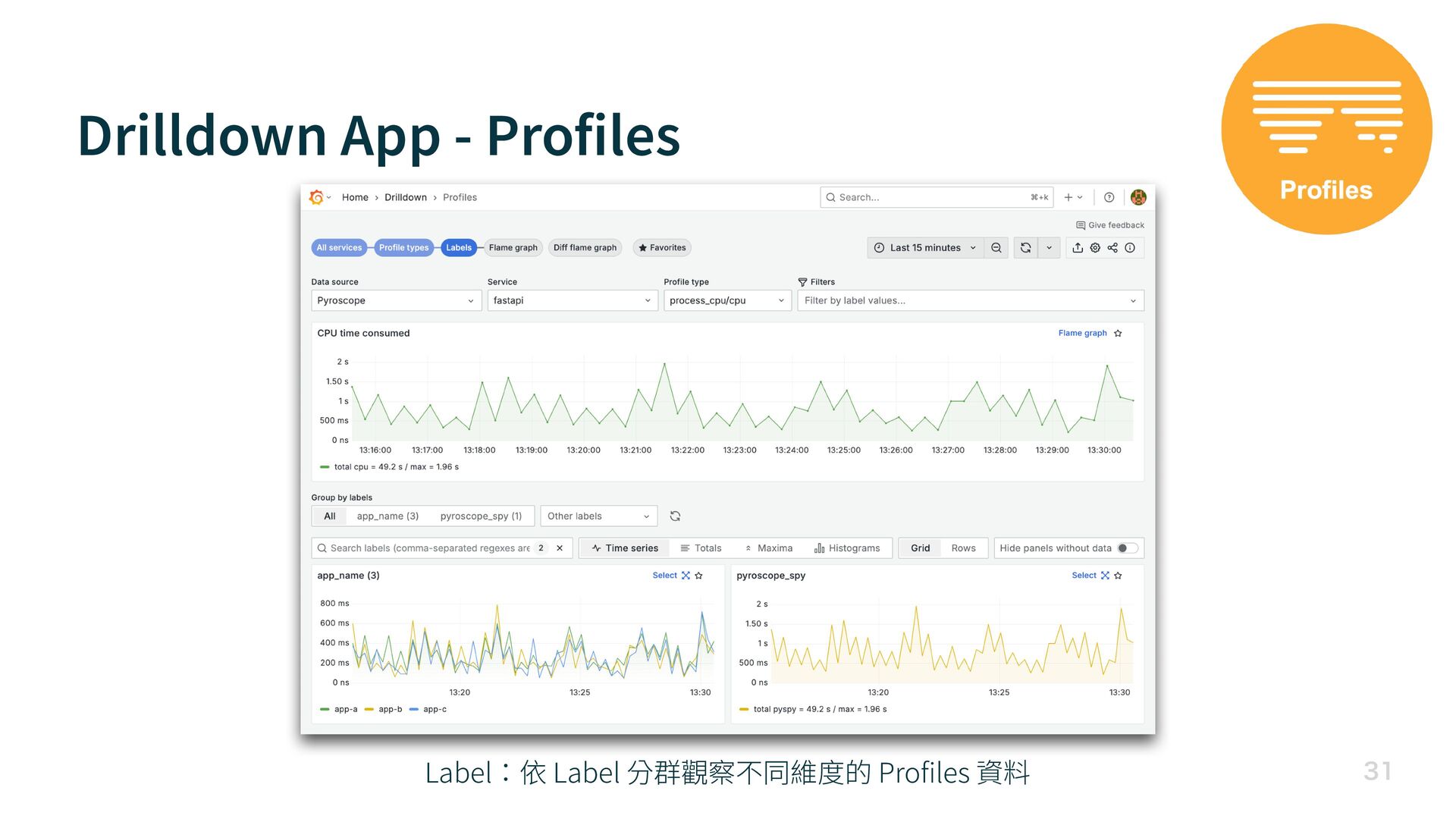

31. Drilldown App - Pro fi les  Label：依 Label 分群觀察不同維度的 Pro fi les 資料

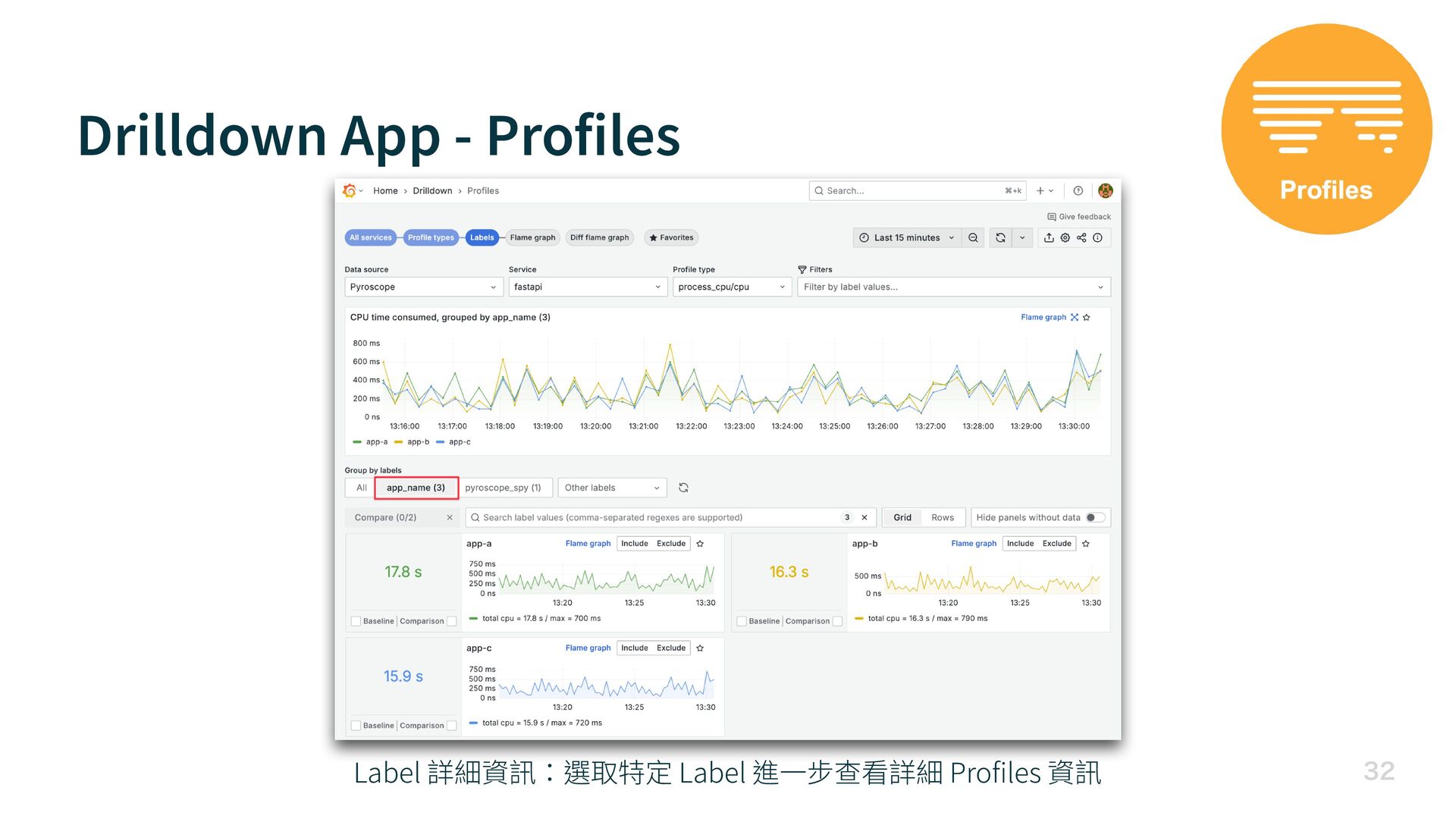

32. Drilldown App - Pro fi les  Label 詳細資訊：選取特定 Label 進 一 步查看詳細 Pro fi les 資訊

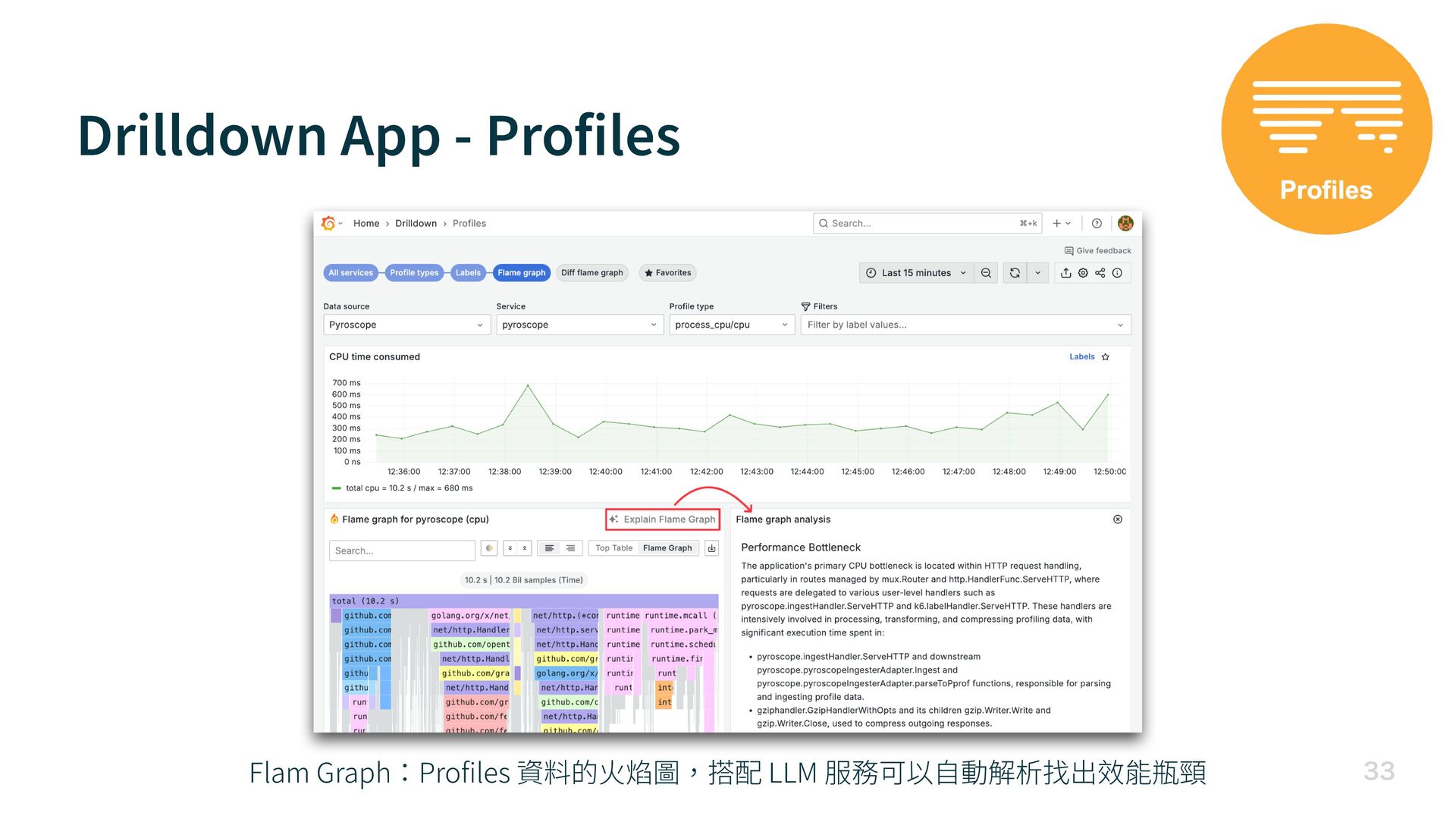

33. Drilldown App - Pro fi les  Flam Graph：Pro fi les 資料的 火 焰圖，搭配 LLM 服務可以 自 動解析找出效能瓶頸

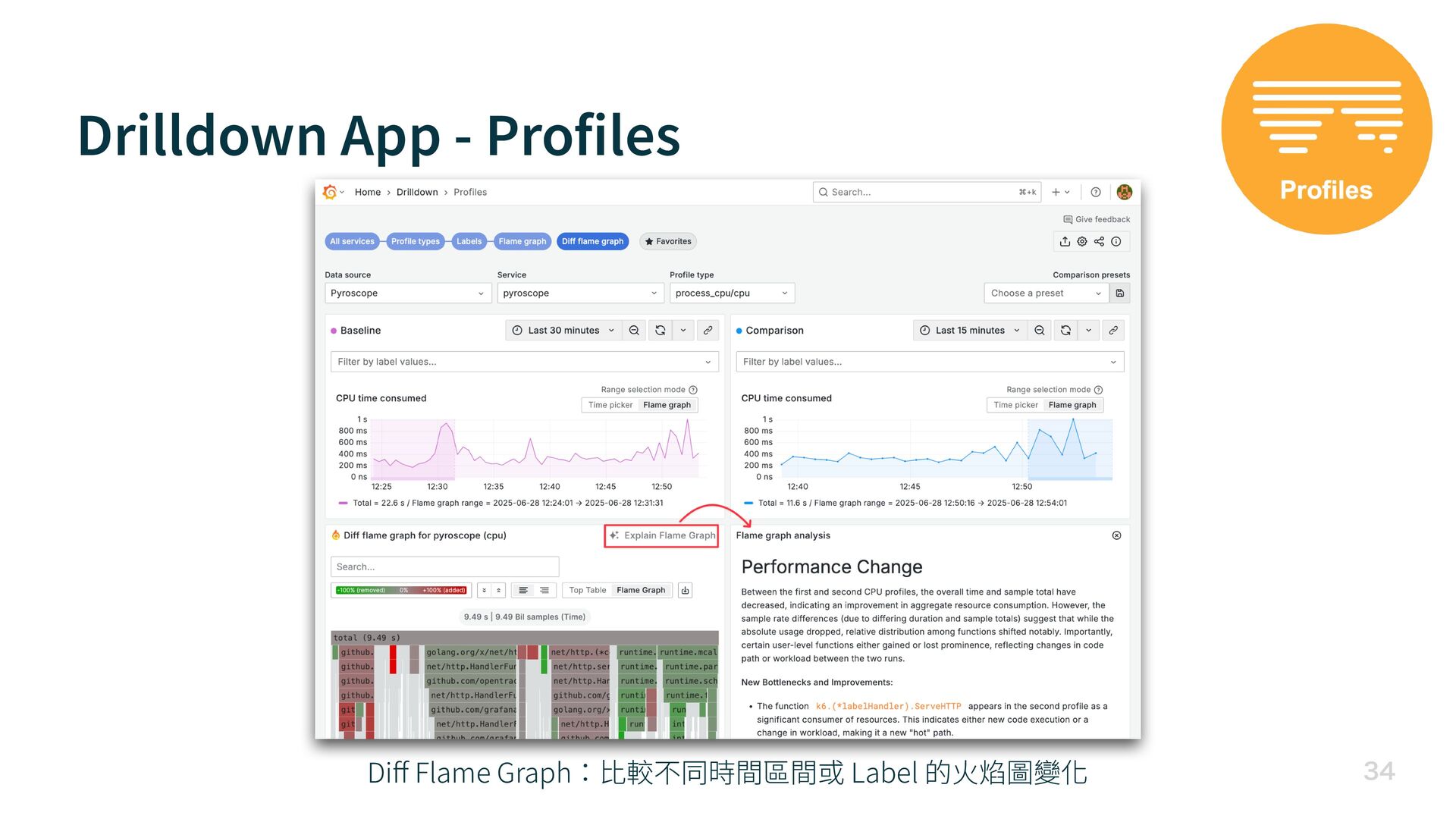

34. Drilldown App - Pro fi les  Di ff Flame Graph： 比 較不同時間區間或 Label 的 火 焰圖變化

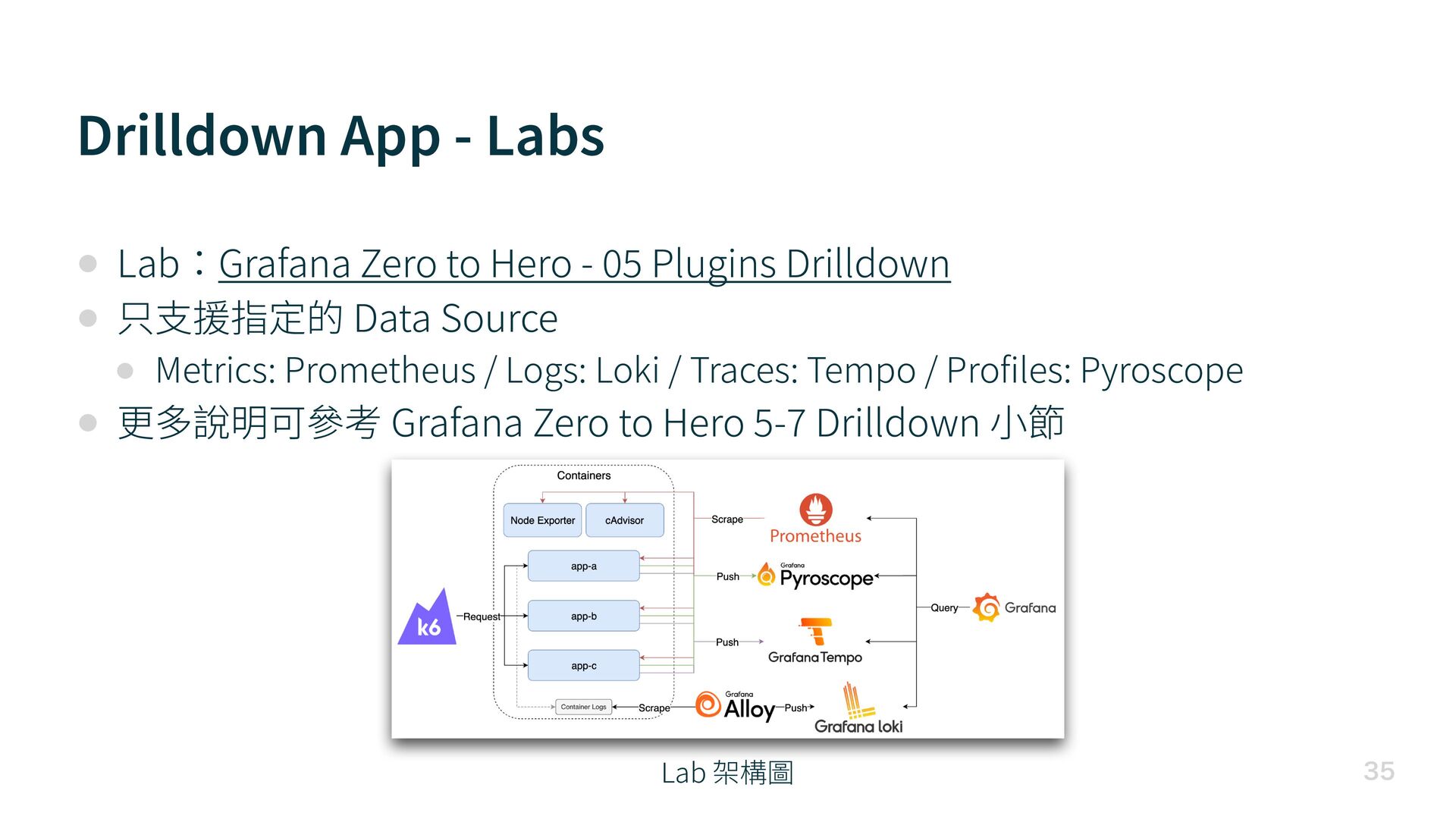

35. Drilldown App - Labs  • Lab：Grafana Zero to Hero - 0 5 Plugins Drilldown • 只 支 援指定的 Data Source • Metrics: Prometheus / Logs: Loki / Traces: Tempo / Pro fi les: Pyroscope • 更多說明可參考 Grafana Zero to Hero 5 - 7 Drilldown 小 節 Lab 架構圖
36. 圖 片 來源：Reddit 動 手 還是太 麻 煩了，可不可以 用 想的就好？
37. Grafana MCP & LLM

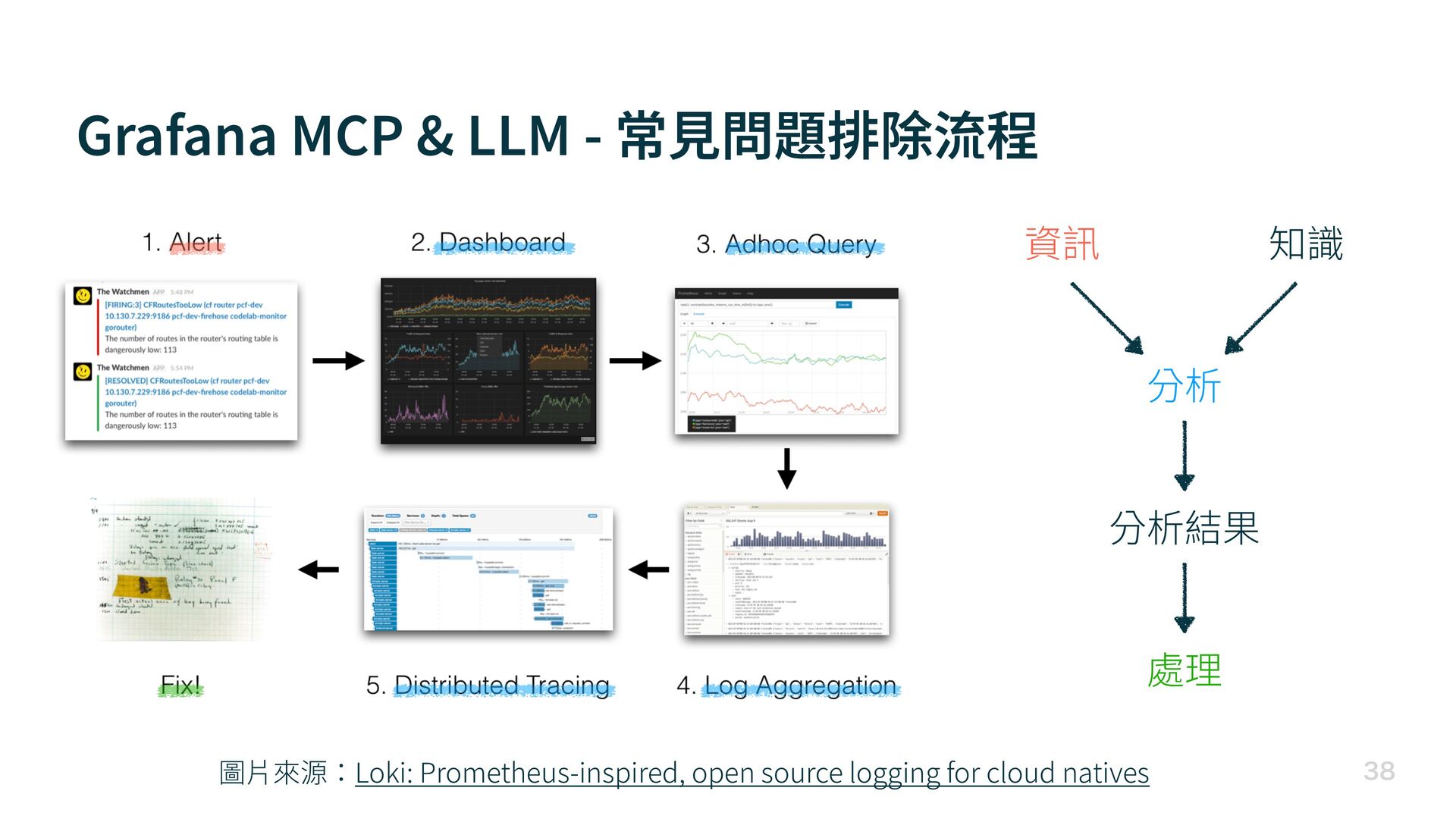

38. Grafana MCP & LLM - 常 見 問題排除流程  圖 片 來源：Loki: Prometheus-inspired, open source logging for cloud natives 分析 處理 分析結果 資訊 知識

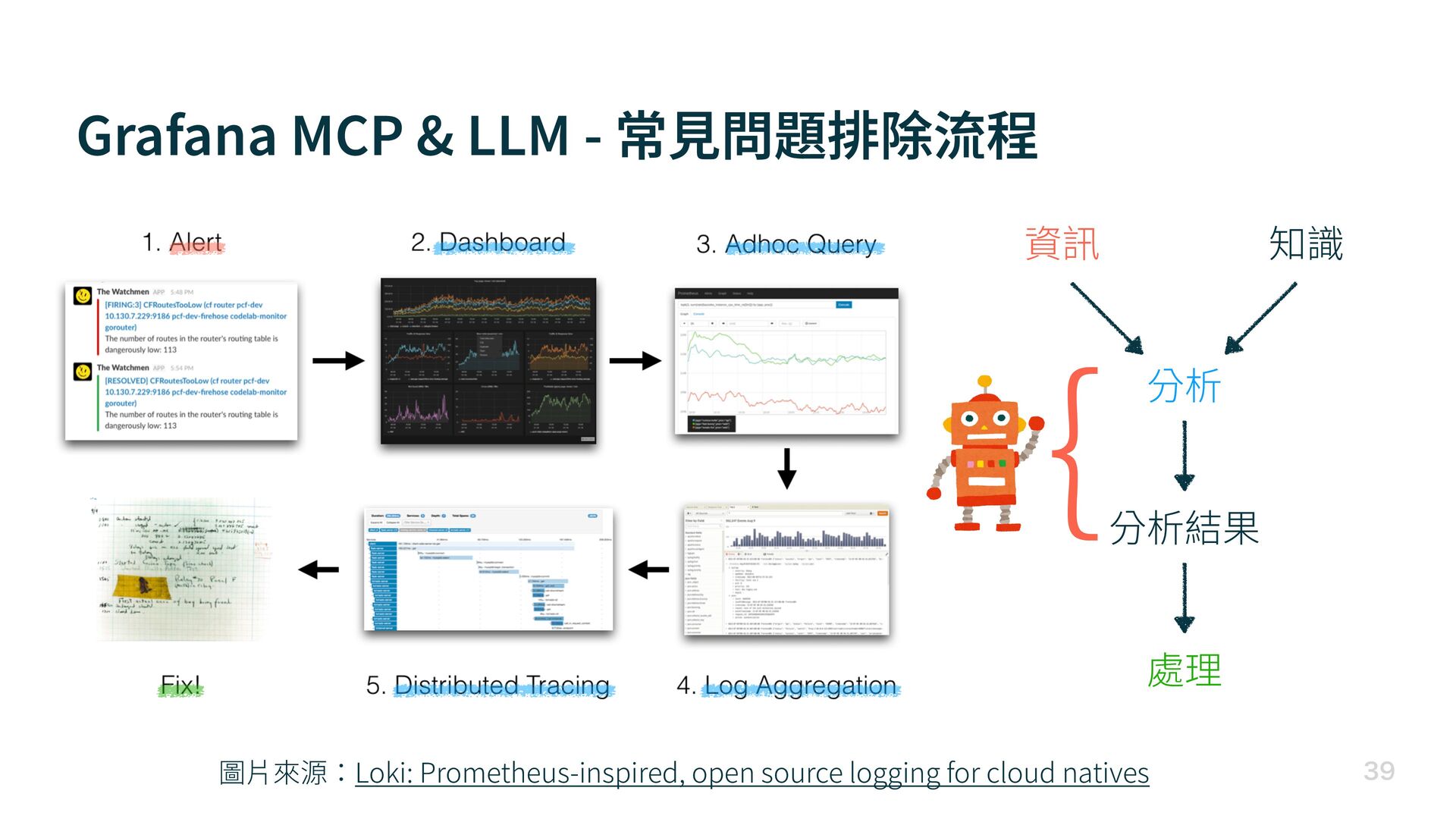

39. Grafana MCP & LLM - 常 見 問題排除流程  圖 片 來源：Loki: Prometheus-inspired, open source logging for cloud natives 分析 處理 分析結果 資訊 知識 {
40. Grafana MCP & LLM - LLM 怎麼取得資料 • 資訊 • Grafana MCP Server • 查詢 Prometheus Metrics、Loki Logs、Alerts • Tempo MCP Server • Tempo v 2 . 9 . 0 內建 MCP Server，查詢 Traces 資料 • 知識 • 系統架構、資料查詢技巧、Postmortem • 透過 Prompt、Skills(Claude)、RAG 強化 分析 處理 分析結果 資訊 知識

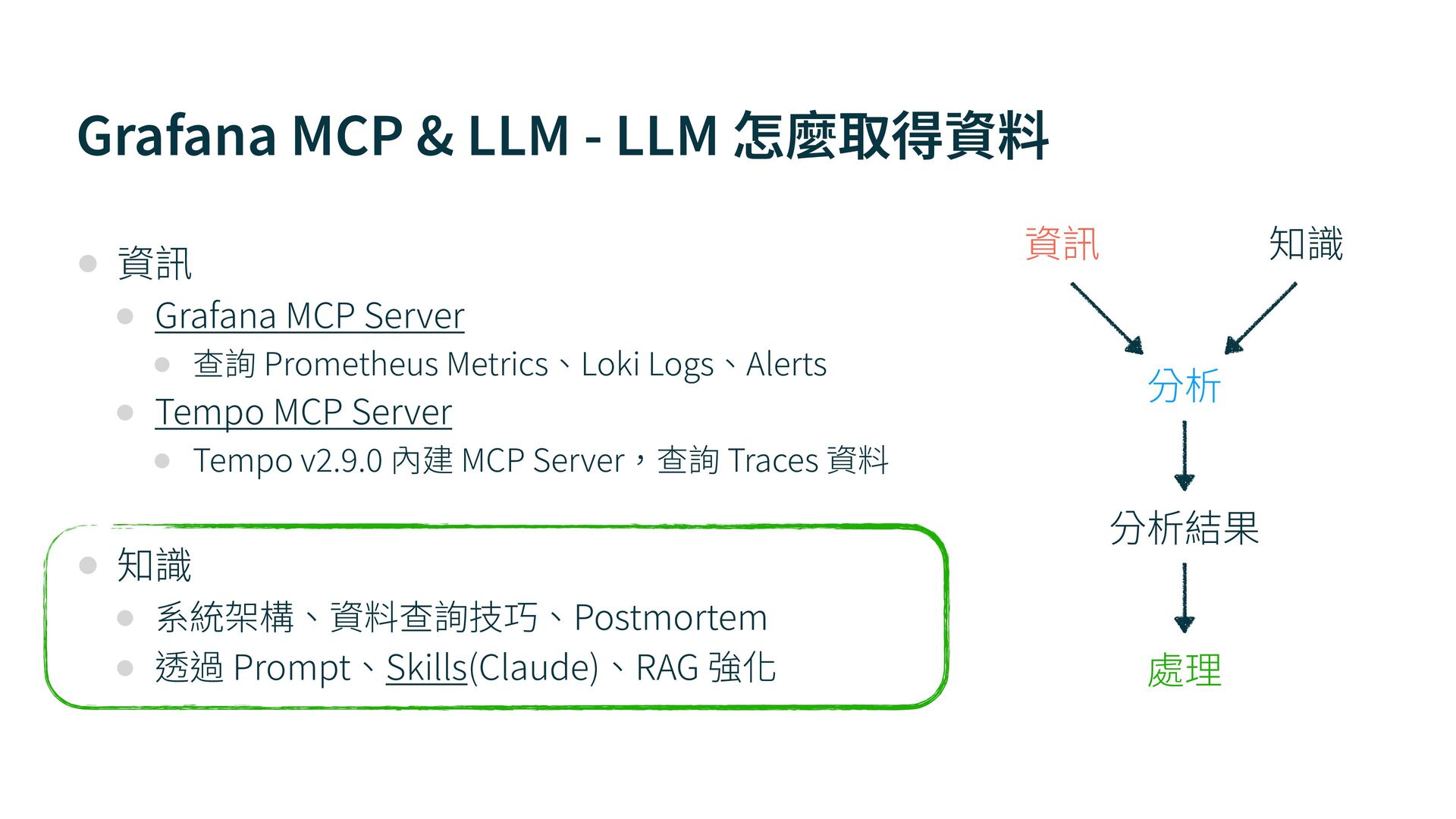

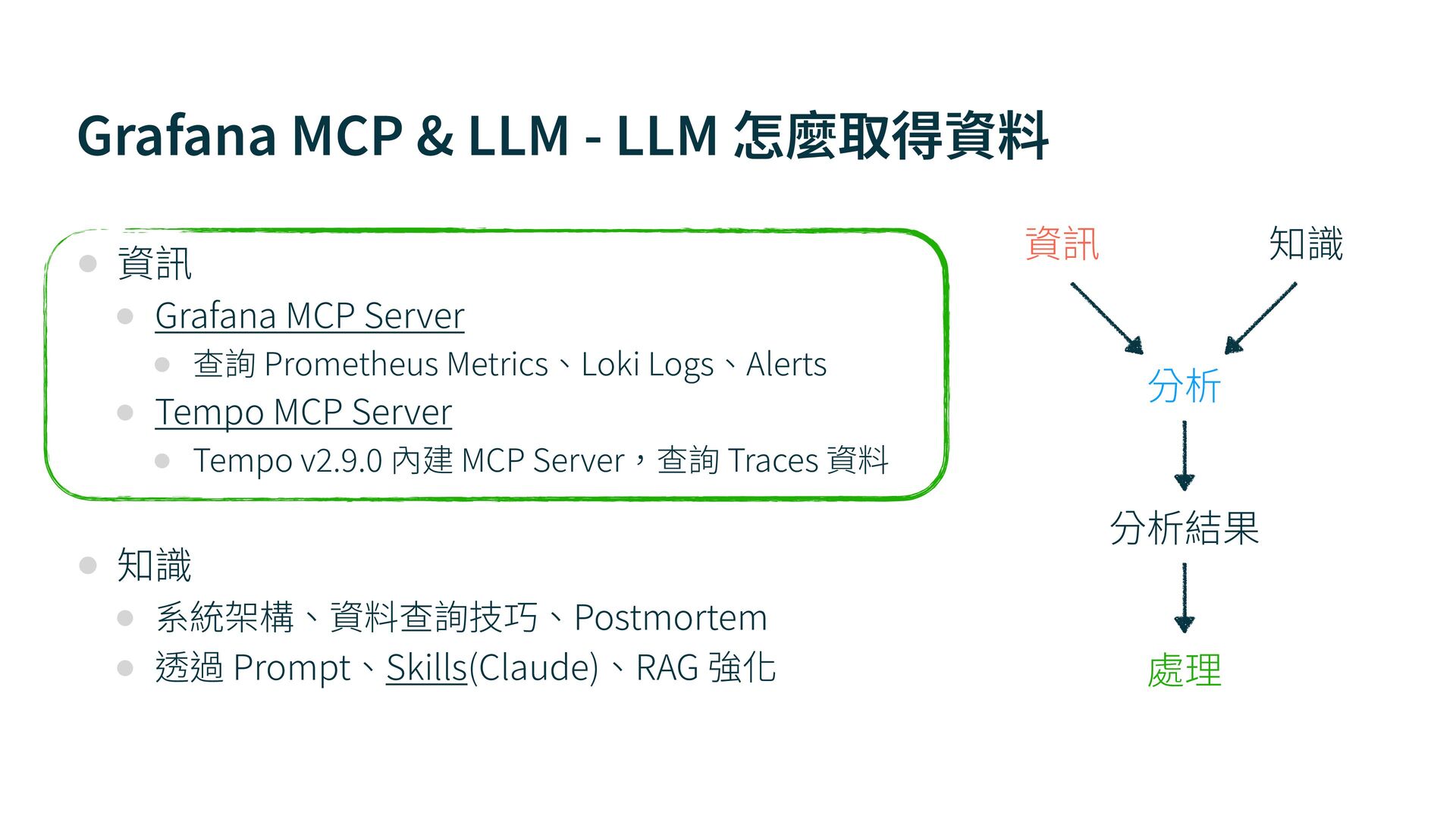

41. Grafana MCP & LLM - LLM 怎麼取得資料 • 資訊 • Grafana MCP Server • 查詢 Prometheus Metrics、Loki Logs、Alerts • Tempo MCP Server • Tempo v 2 . 9 . 0 內建 MCP Server，查詢 Traces 資料 • 知識 • 系統架構、資料查詢技巧、Postmortem • 透過 Prompt、Skills(Claude)、RAG 強化 分析 處理 分析結果 資訊 知識

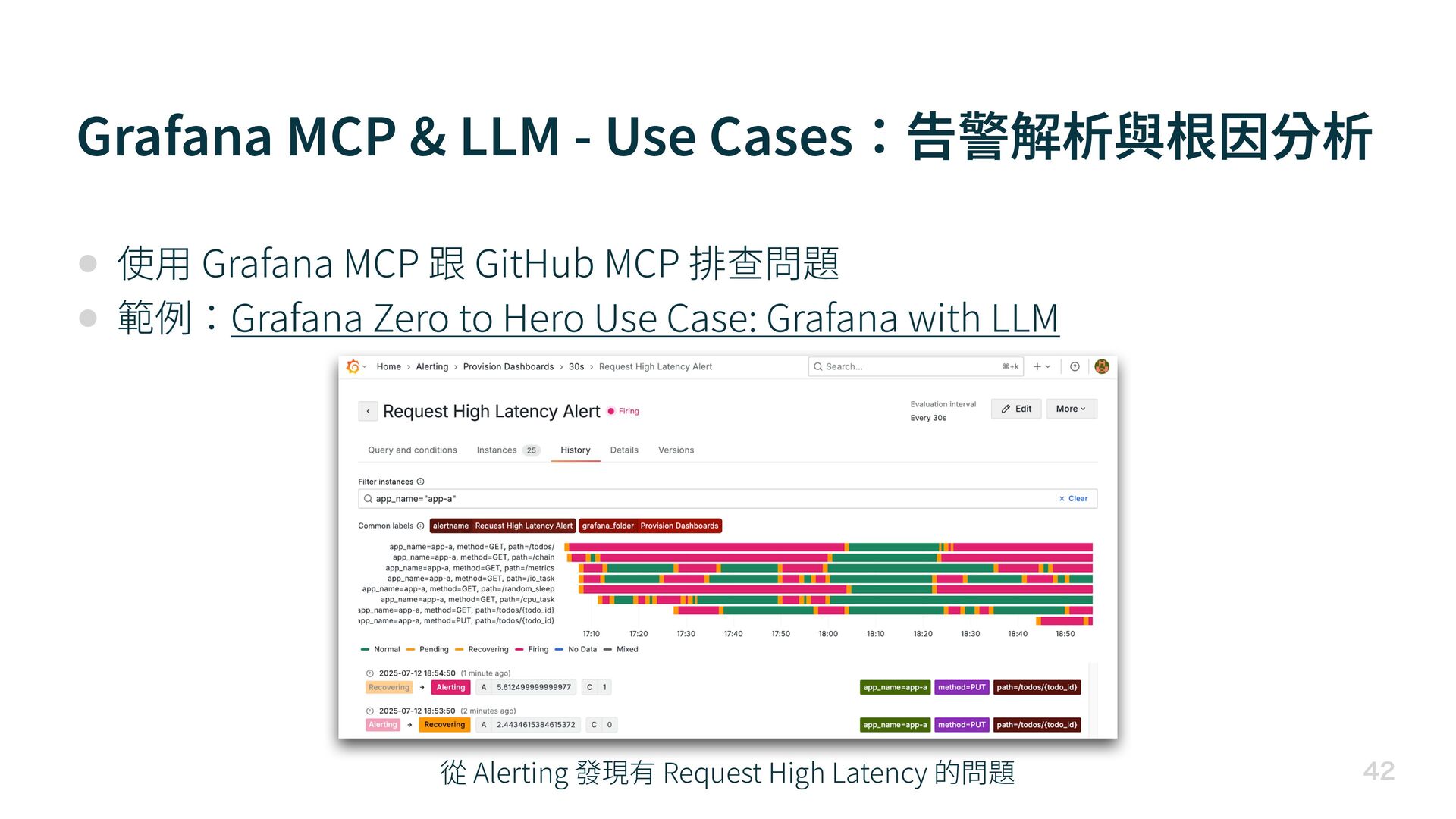

42. Grafana MCP & LLM - Use Cases：告警解析與根因分析  • 使 用 Grafana MCP 跟 GitHub MCP 排查問題 • 範例：Grafana Zero to Hero Use Case: Grafana with LLM 從 Alerting 發現有 Request High Latency 的問題

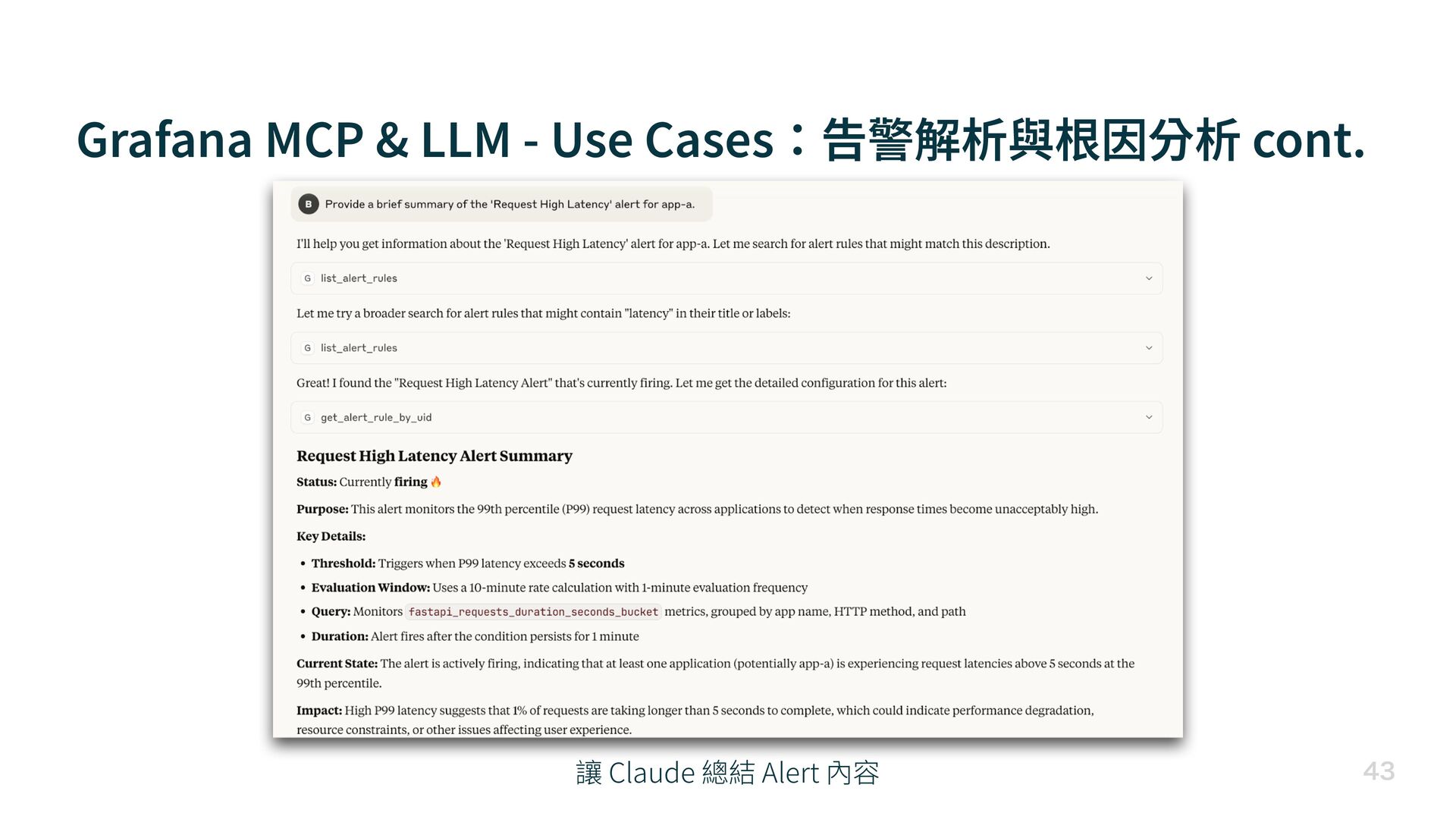

43. Grafana MCP & LLM - Use Cases：告警解析與根因分析 cont.  讓 Claude 總結 Alert 內容

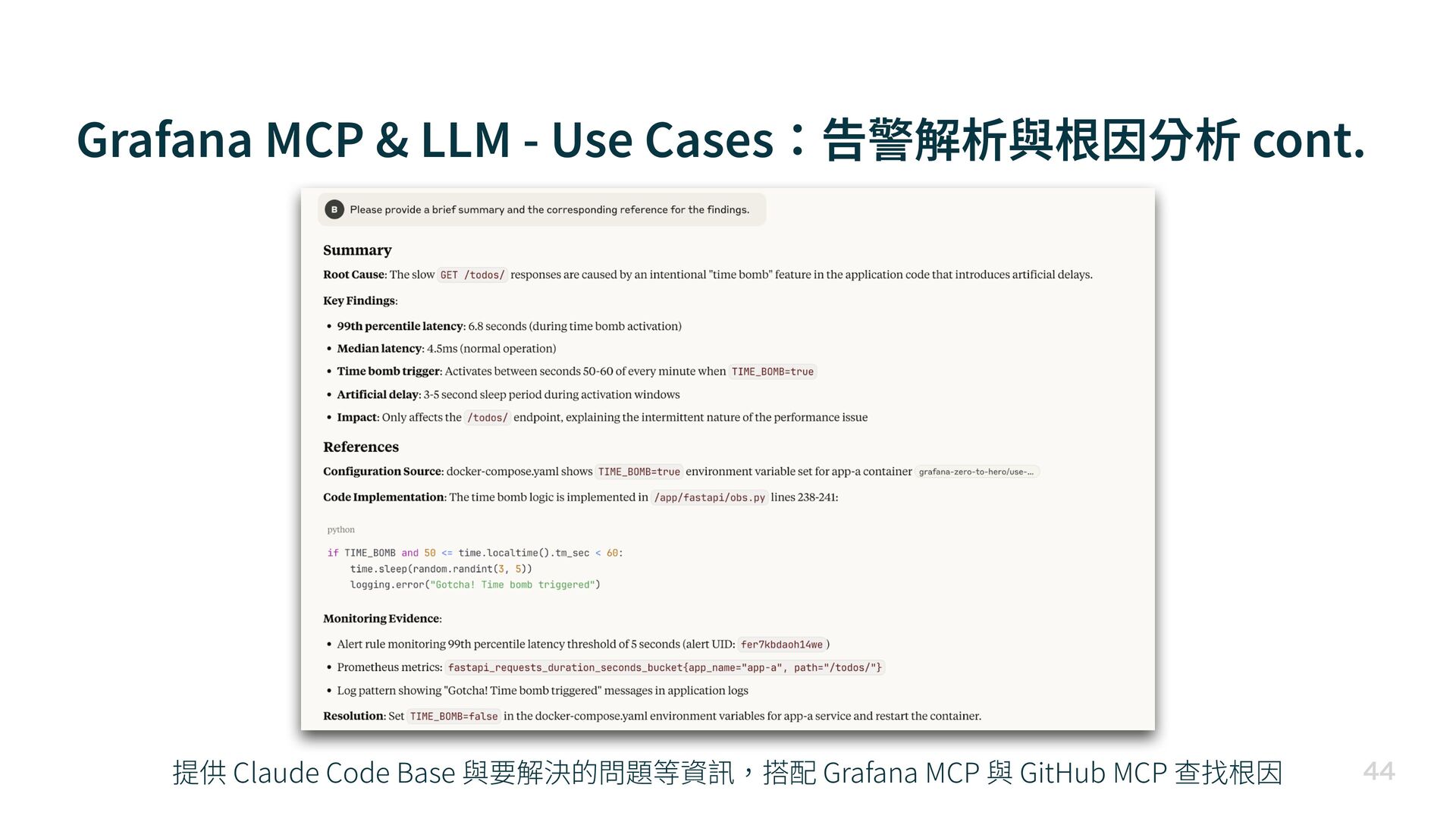

44. Grafana MCP & LLM - Use Cases：告警解析與根因分析 cont.  提供 Claude Code Base 與要解決的問題等資訊，搭配 Grafana MCP 與 GitHub MCP 查找根因

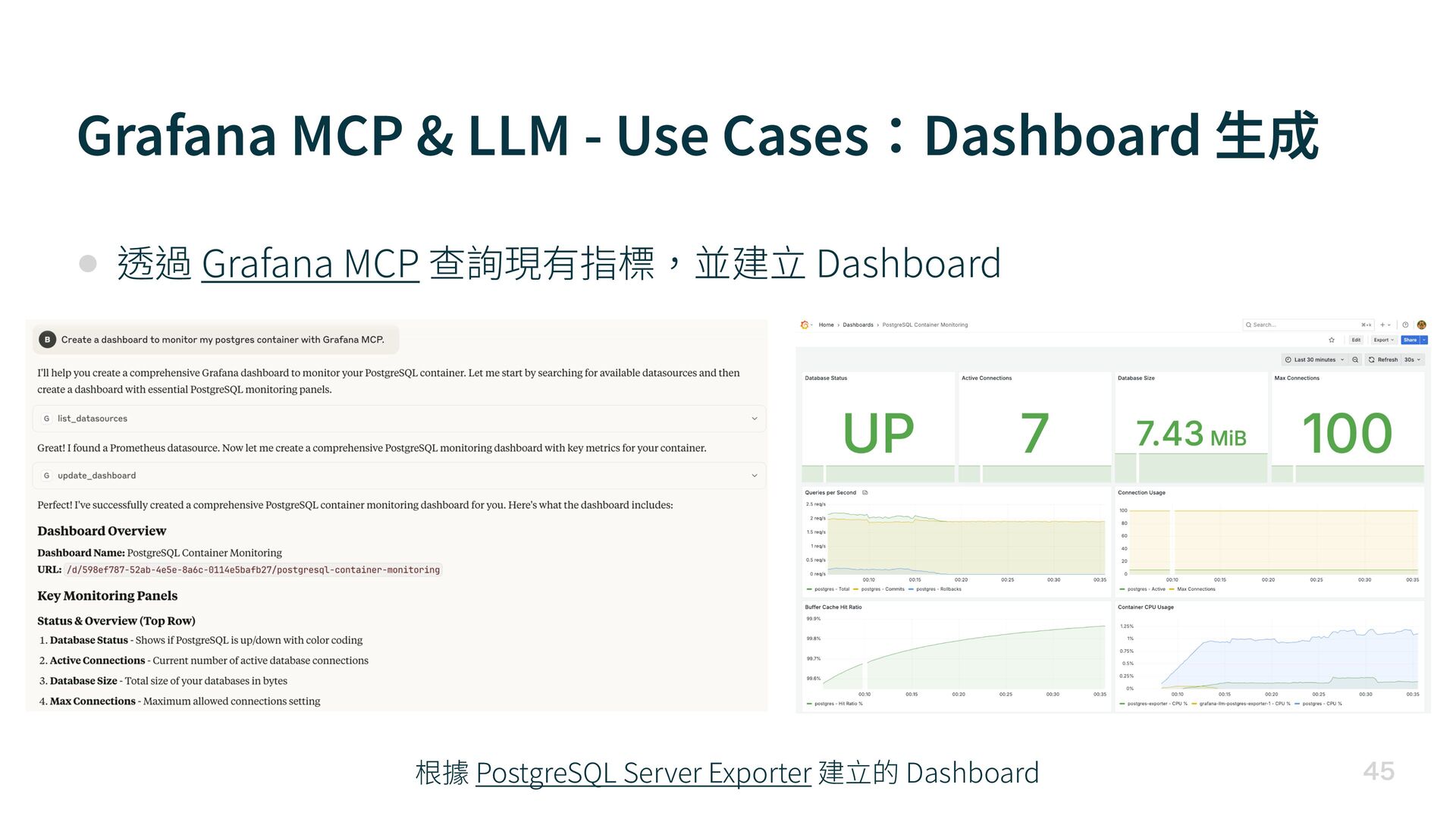

45. Grafana MCP & LLM - Use Cases：Dashboard 生 成  • 透過 Grafana MCP 查詢現有指標，並建 立 Dashboard 根據 PostgreSQL Server Exporter 建 立 的 Dashboard

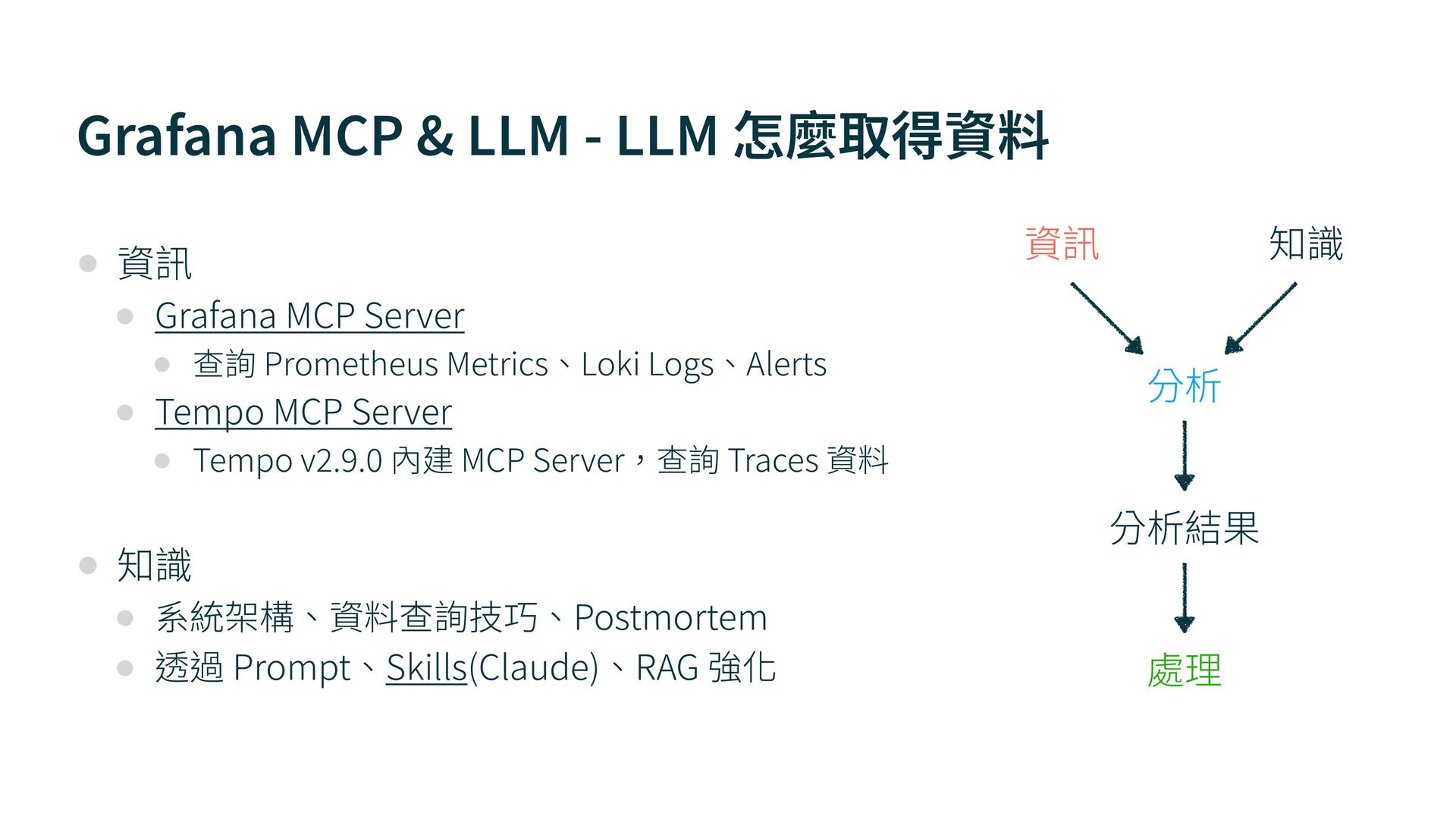

46. Grafana MCP & LLM - LLM 怎麼取得資料 • 資訊 • Grafana MCP Server • 查詢 Prometheus Metrics、Loki Logs、Alerts • Tempo MCP Server • Tempo v 2 . 9 . 0 內建 MCP Server，查詢 Traces 資料 • 知識 • 系統架構、資料查詢技巧、Postmortem • 透過 Prompt、Skills(Claude)、RAG 強化 分析 處理 分析結果 資訊 知識

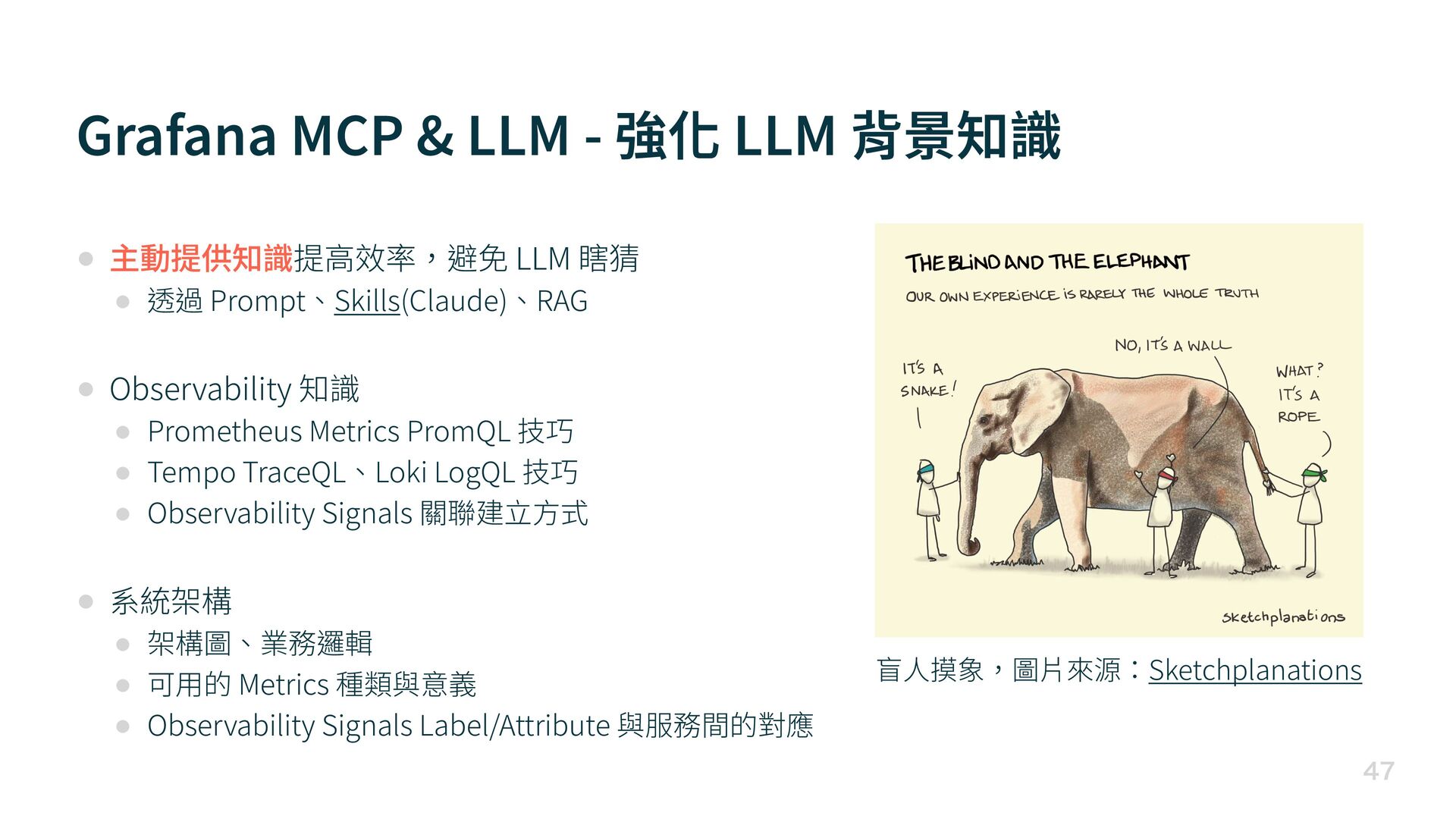

47. Grafana MCP & LLM - 強化 LLM 背景知識  • 主動提供知識提 高 效率，避免 LLM 瞎猜 • 透過 Prompt、Skills(Claude)、RAG • Observability 知識 • Prometheus Metrics PromQL 技巧 • Tempo TraceQL、Loki LogQL 技巧 • Observability Signals 關聯建 立 方 式 • 系統架構 • 架構圖、業務邏輯 • 可 用 的 Metrics 種類與意義 • Observability Signals Label/Attribute 與服務間的對應 盲 人 摸象，圖 片 來源：Sketchplanations

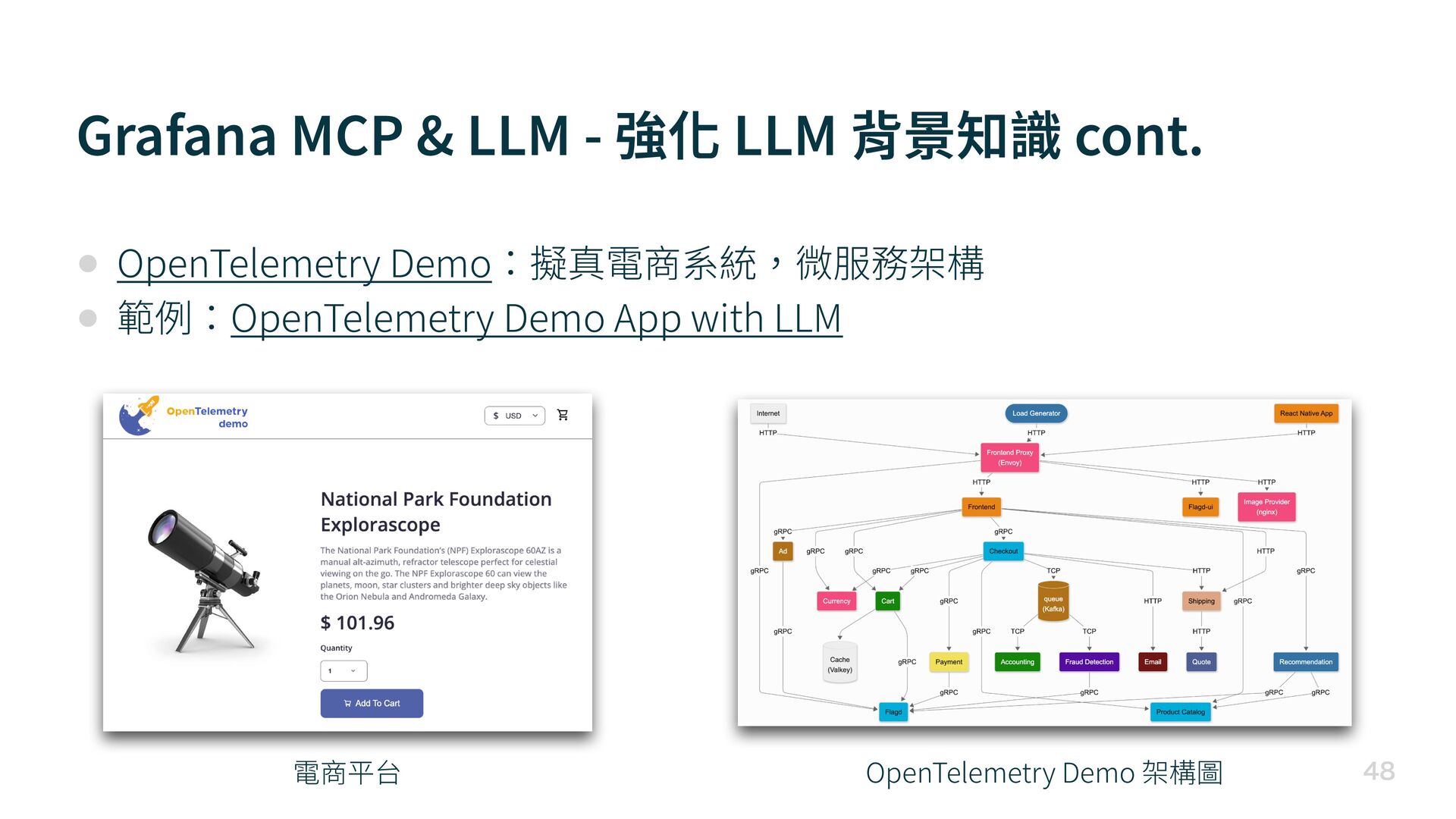

48. Grafana MCP & LLM - 強化 LLM 背景知識 cont.  • OpenTelemetry Demo：擬真電商系統，微服務架構 • 範例：OpenTelemetry Demo App with LLM 電商平台 OpenTelemetry Demo 架構圖

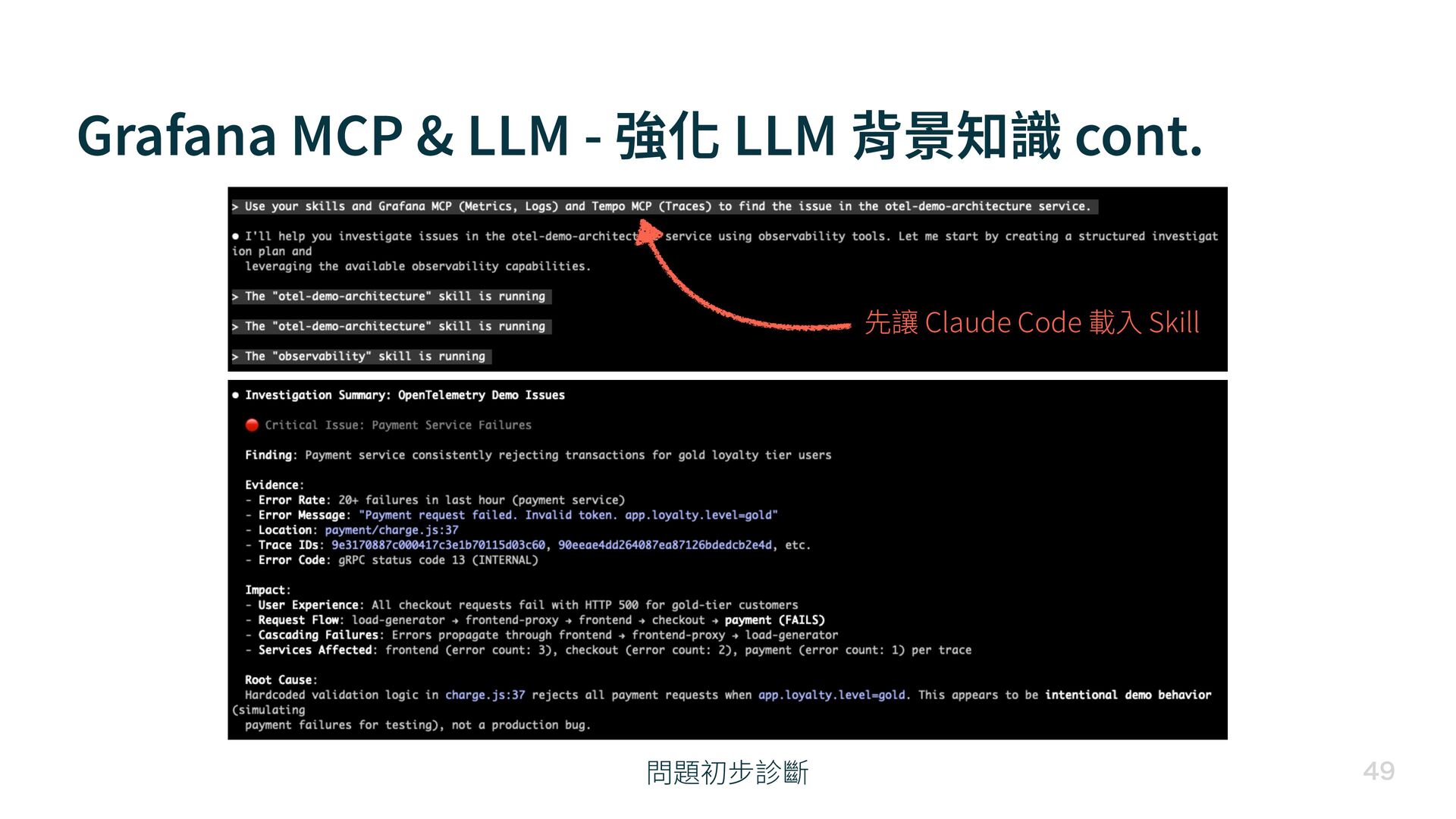

49. Grafana MCP & LLM - 強化 LLM 背景知識 cont.  問題初步診斷 先讓 Claude Code 載 入 Skill

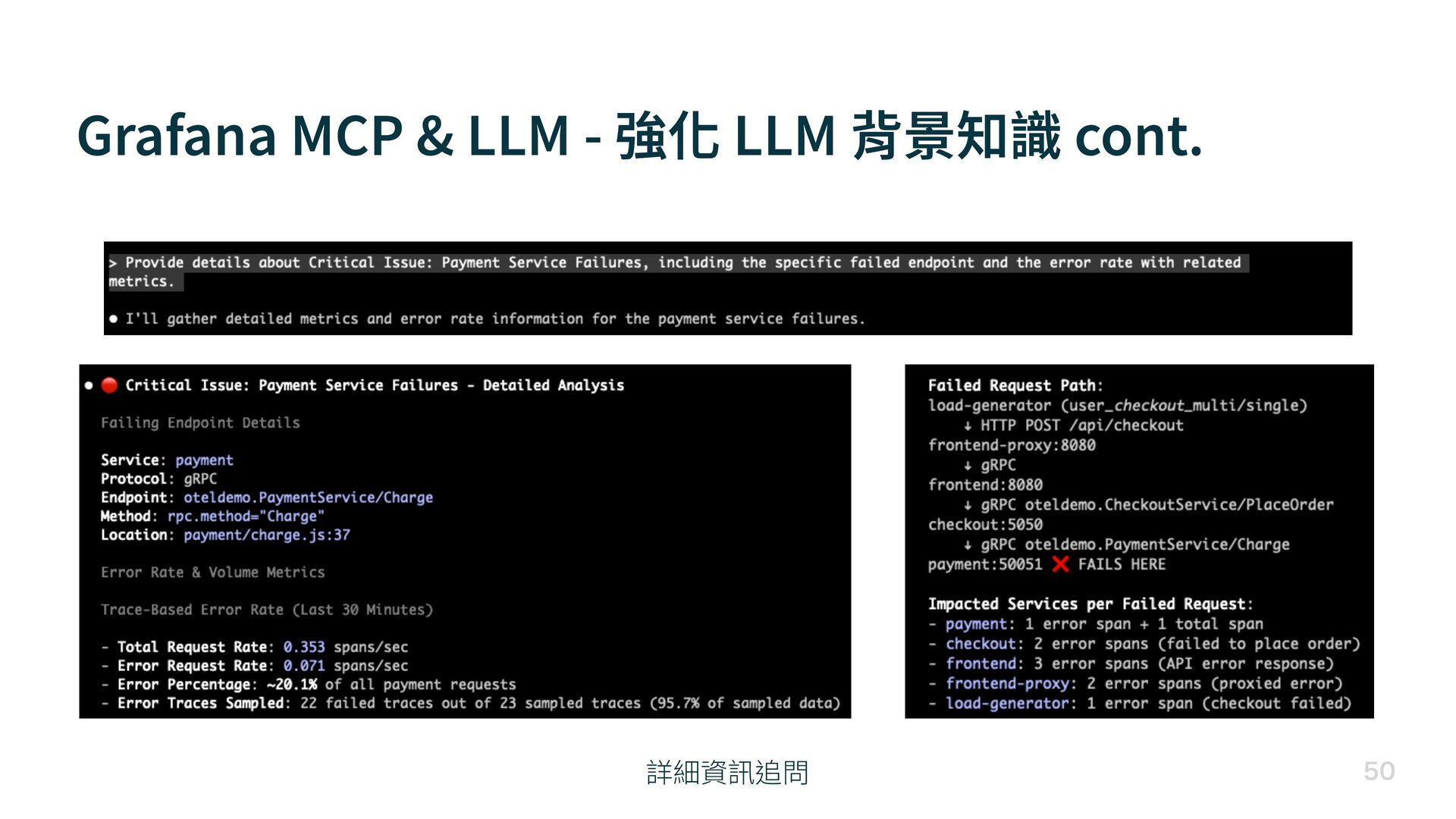

50. Grafana MCP & LLM - 強化 LLM 背景知識 cont.  詳細資訊追問
51. Grafana MCP & LLM - LLM 怎麼取得資料 • 資訊 • Grafana MCP Server • 查詢 Prometheus Metrics、Loki Logs、Alerts • Tempo MCP Server • Tempo v 2 . 9 . 0 內建 MCP Server，查詢 Traces 資料 • 知識 • 系統架構、資料查詢技巧、Postmortem • 透過 Prompt、Skills(Claude)、RAG 強化 分析 處理 分析結果 資訊 知識
52. Recap  • 視覺化系統狀態，隨時掌握全局 • 建 立 監控 Baseline，快速識別異常 • Drilldown 降低 門 檻， 人人 都能查問題 • MCP 提供 LLM 資訊 • Prompt、Skills、RAG 強化 LLM 知識 Grafan Quick Start Grafana MCP & LLM

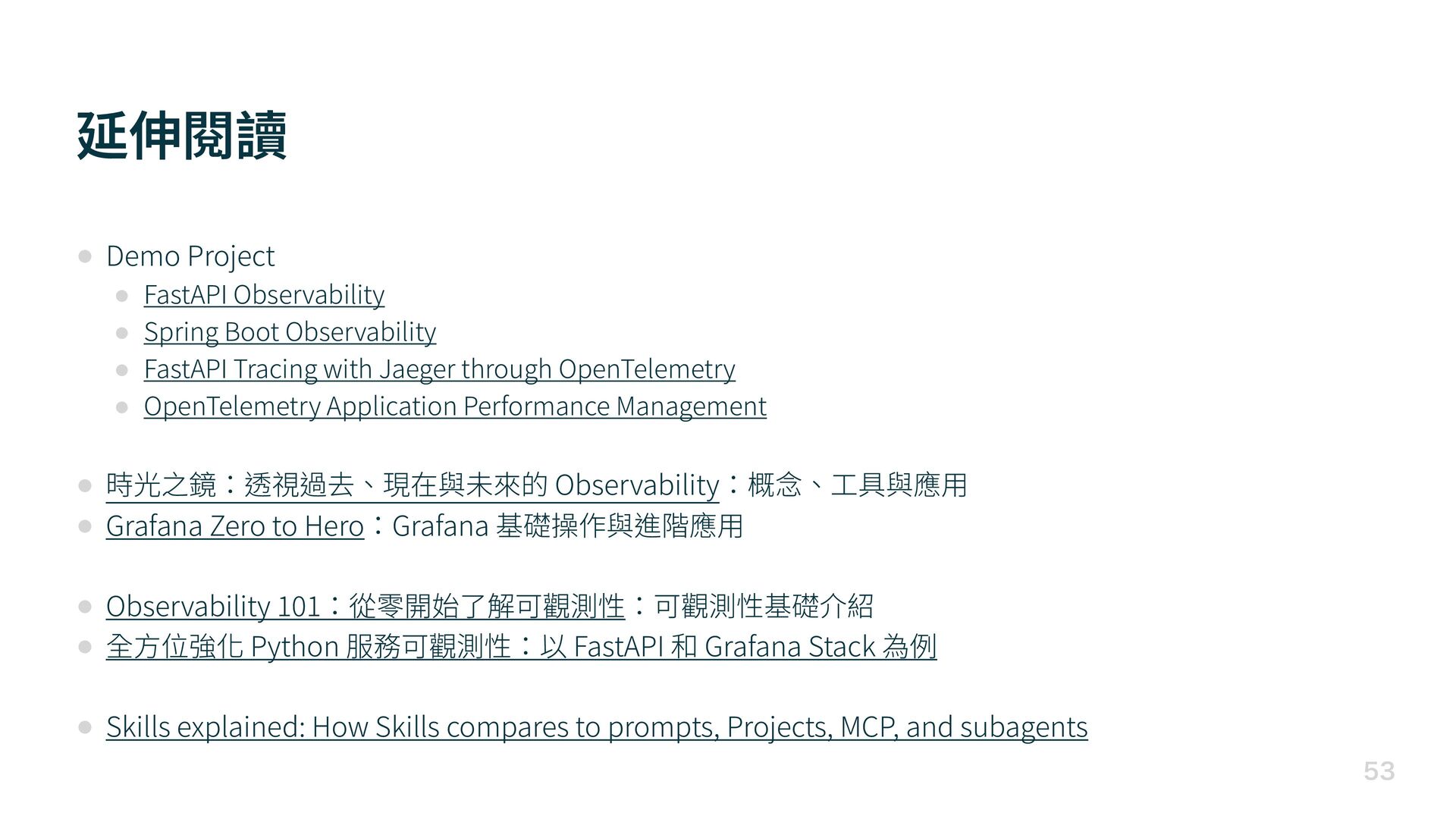

53. 延伸閱讀  • Demo Project • FastAPI Observability • Spring Boot Observability • FastAPI Tracing with Jaeger through OpenTelemetry • OpenTelemetry Application Performance Management • 時光之鏡：透視過去、現在與未來的 Observability：概念、 工 具與應 用 • Grafana Zero to Hero：Grafana 基礎操作與進階應 用 • Observability 1 0 1 ：從零開始了解可觀測性：可觀測性基礎介紹 • 全 方 位強化 Python 服務可觀測性：以 FastAPI 和 Grafana Stack 為例 • Skills explained: How Skills compares to prompts, Projects, MCP, and subagents
54. 工 商時間  可觀測性概念、 工 具介紹 天瓏網路書店 Grafana 入門 手 冊、應 用 案例 天瓏網路書店
