土掘るHaptics

potatotips #93 iOS/Android開発Tips共有会

Transcript

1. 土掘るHaptics
 potatotips #93
 @cffYoHa

2. 自己紹介
 2
3. 3 株式会社スマートバンク
 Android エンジニア
 YoHa(ようは)
 @cffYoHa

4. Haptics(触覚フィードバック)とは
 4

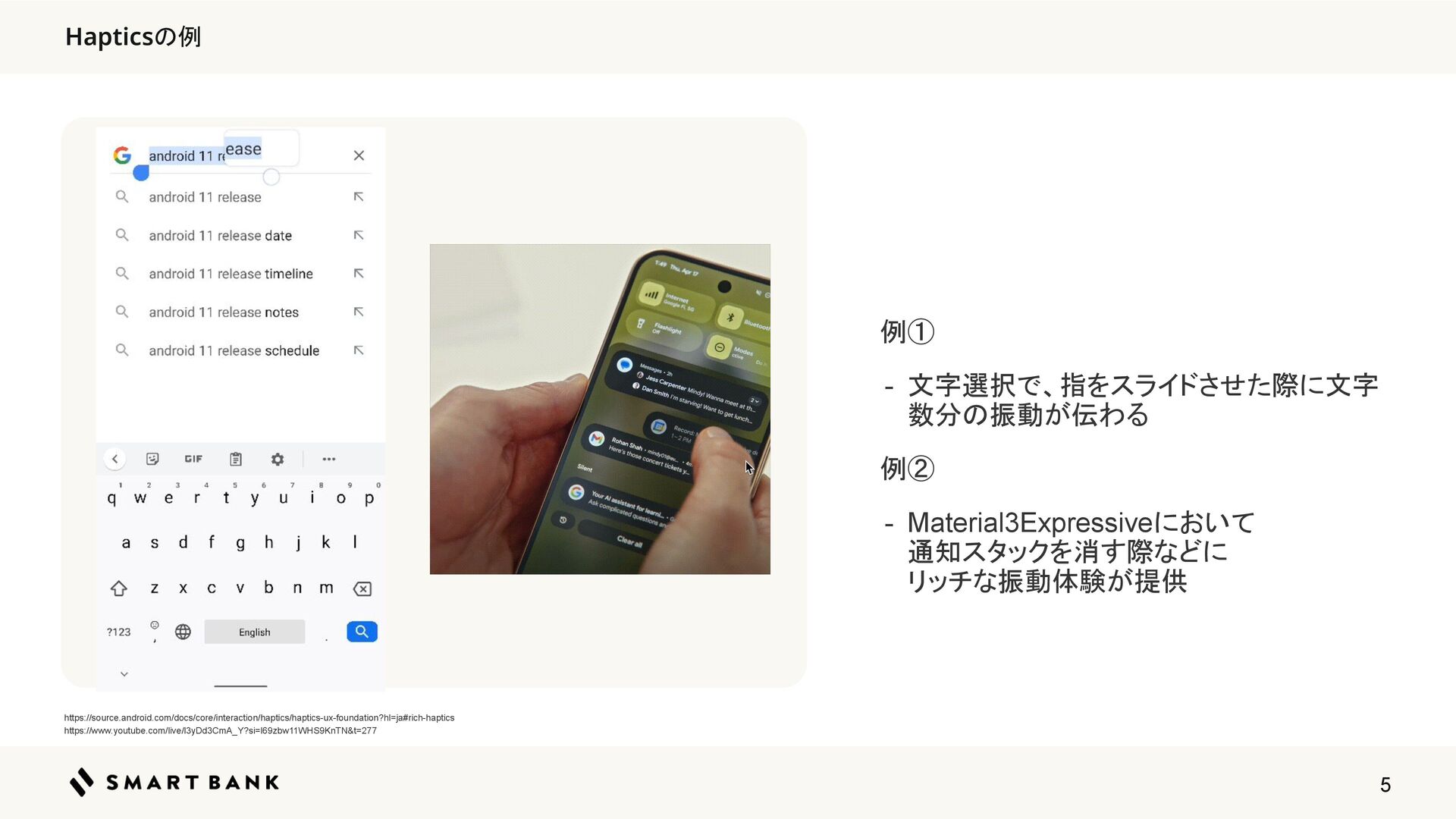

5. 5 Hapticsの例
 https://source.android.com/docs/core/interaction/haptics/haptics-ux-foundation?hl=ja#rich-haptics https://www.youtube.com/live/l3yDd3CmA_Y?si=l69zbw11WHS9KnTN&t=277 例① - 文字選択で、指をスライドさせた際に文字 数分の振動が伝わる 例② - Material3Expressiveにおいて 通知スタックを消す際などに リッチな振動体験が提供

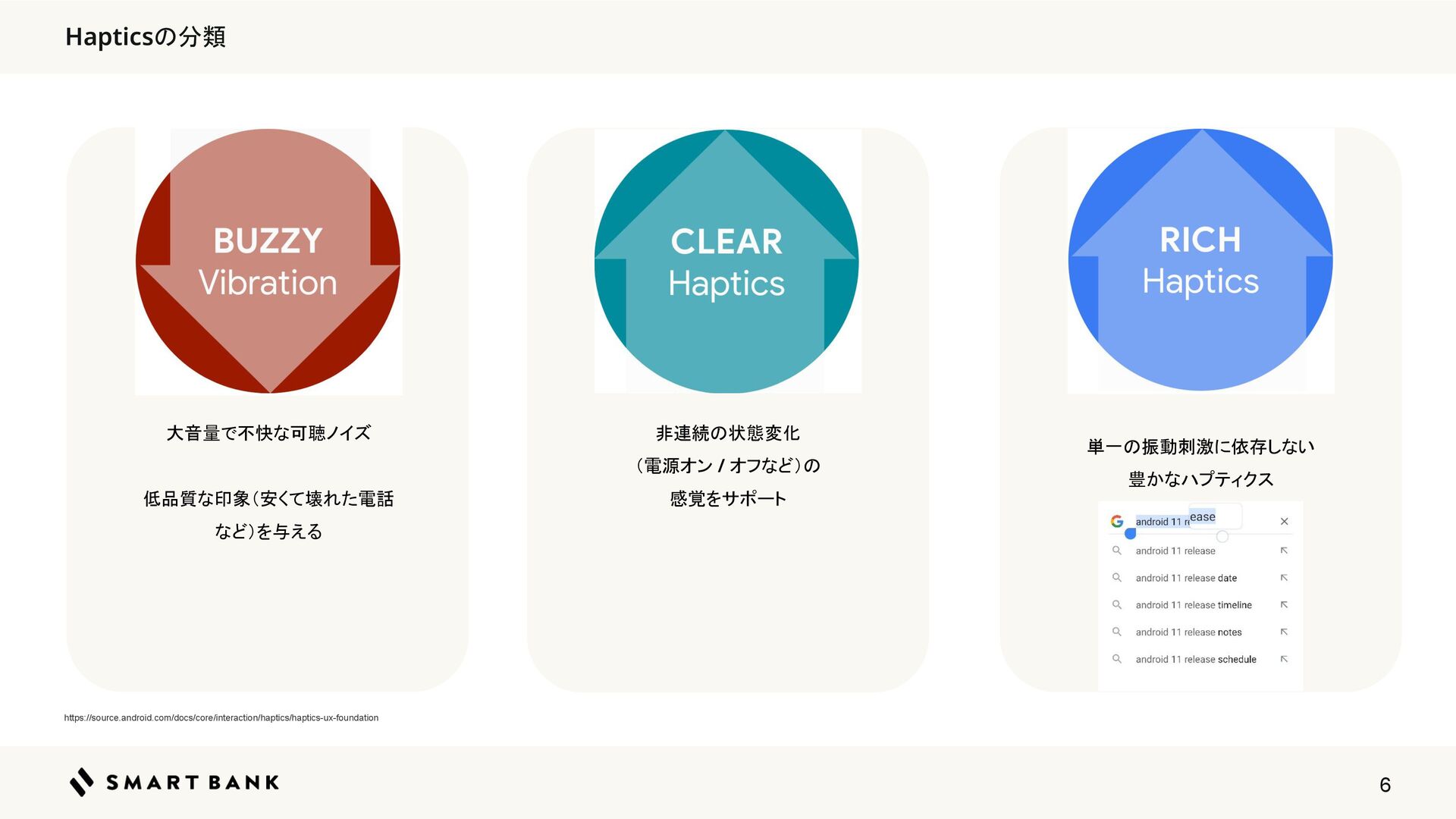

6. Hapticsの分類
 大音量で不快な可聴ノイズ

 低品質な印象（安くて壊れた電話 など）を与える
 非連続の状態変化
 （電源オン / オフなど）の
 感覚をサポート
 単一の振動刺激に依存しない
 豊かなハプティクス


 https://source.android.com/docs/core/interaction/haptics/haptics-ux-foundation 6

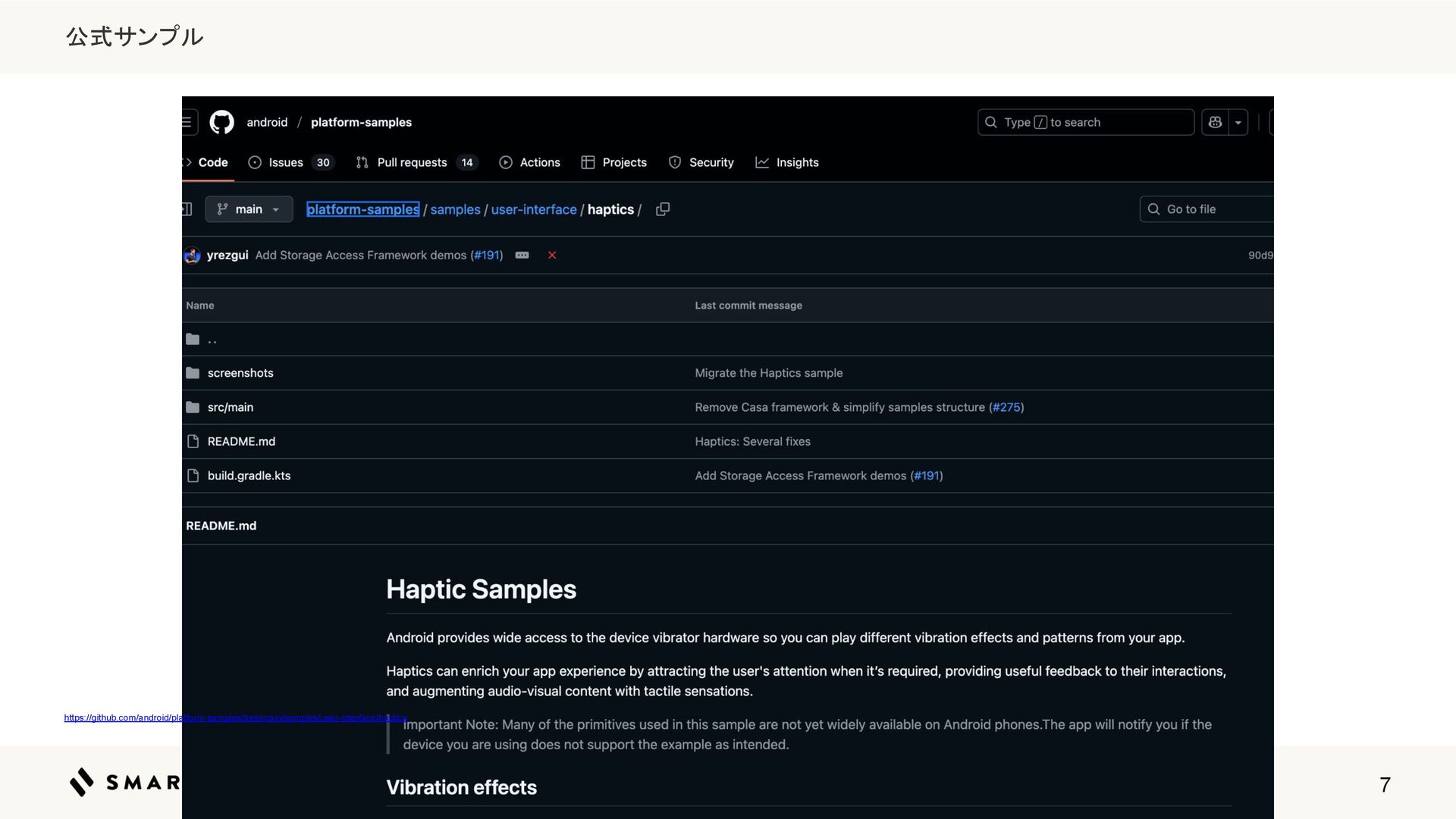

7. 7 https://github.com/android/platform-samples/tree/main/samples/user-interface/haptics 公式サンプル

8. 8 8

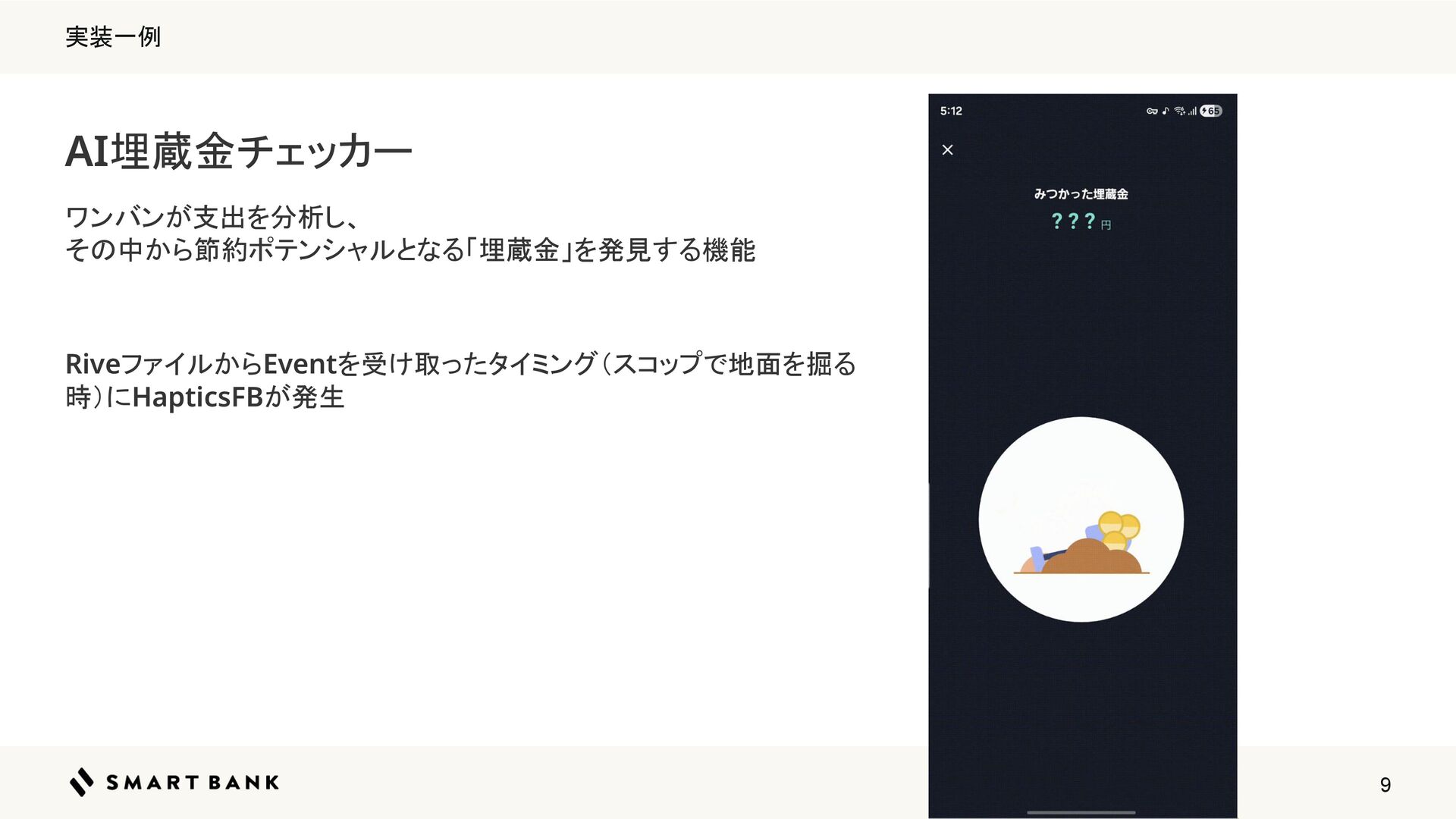

9. 実装一例
 AI埋蔵金チェッカー
 ワンバンが支出を分析し、
 その中から節約ポテンシャルとなる「埋蔵金」を発見する機能

 RiveファイルからEventを受け取ったタイミング（スコップで地面を掘る 時）にHapticsFBが発生

 9
10. https://speakerdeck.com/yokomii/rivetegong-shi-quan-wointarakusiyonsuru yokomii さんの発表資料
 10
11. Android16におけるHapticsAPIの変化
 11

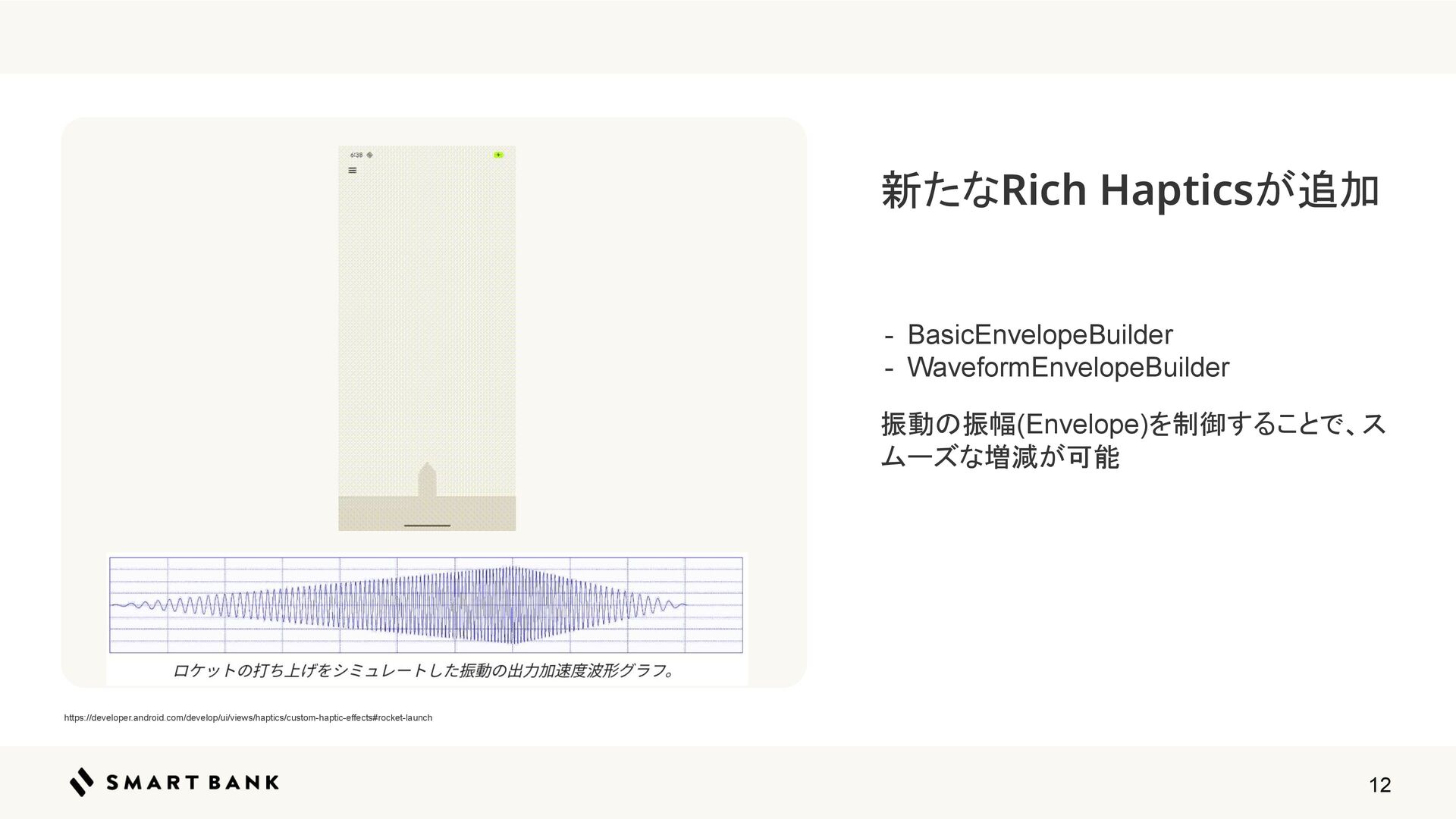

12. - BasicEnvelopeBuilder - WaveformEnvelopeBuilder 振動の振幅(Envelope)を制御することで、ス ムーズな増減が可能 新たなRich Hapticsが追加
 https://developer.android.com/develop/ui/views/haptics/custom-haptic-effects#rocket-launch 12
13. 触るぞ 💪
 13

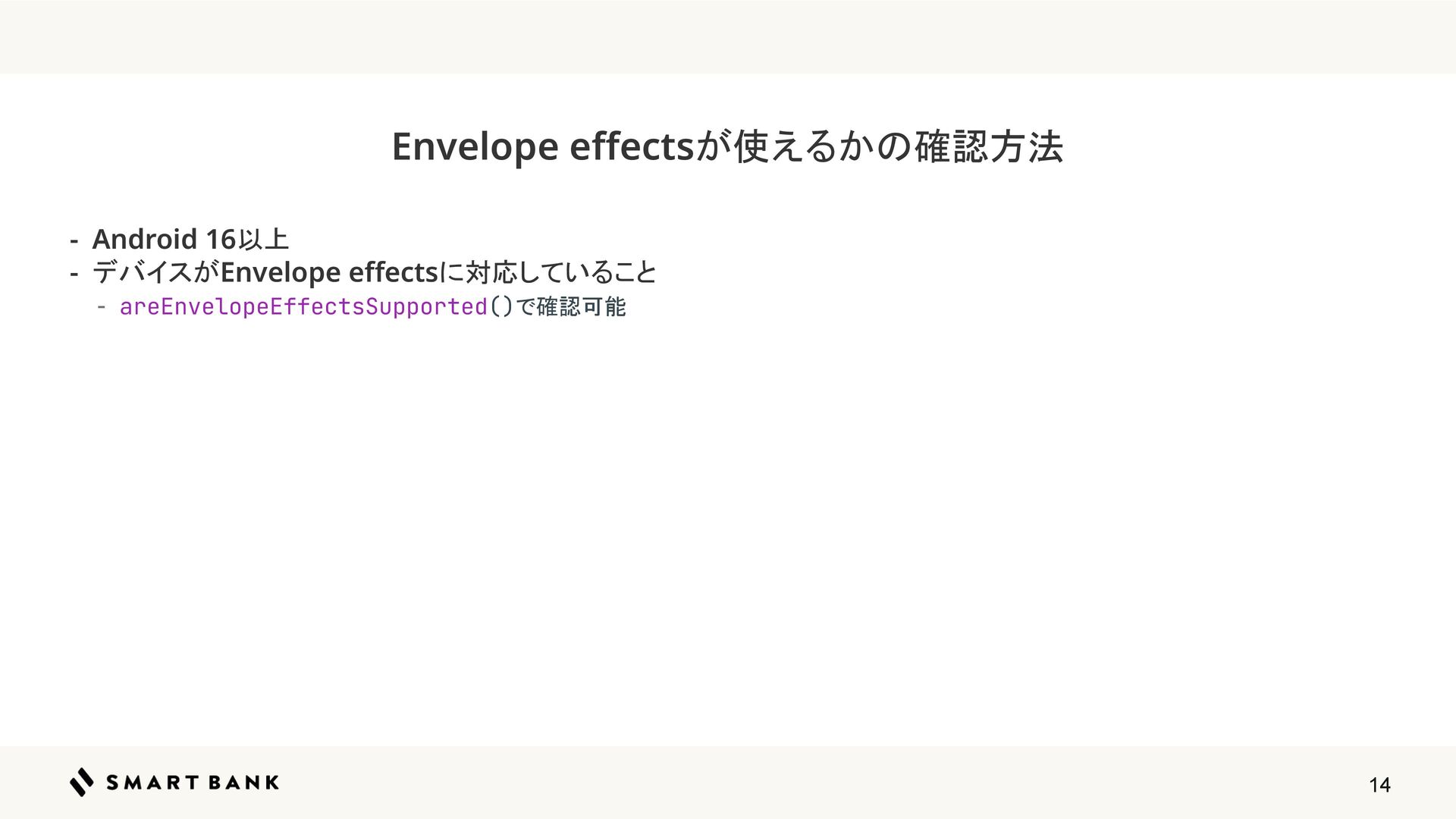

14. Envelope effectsが使えるかの確認方法
 14 - Android 16以上
 - デバイスがEnvelope effectsに対応していること
 - areEnvelopeEffectsSupported()で確認可能

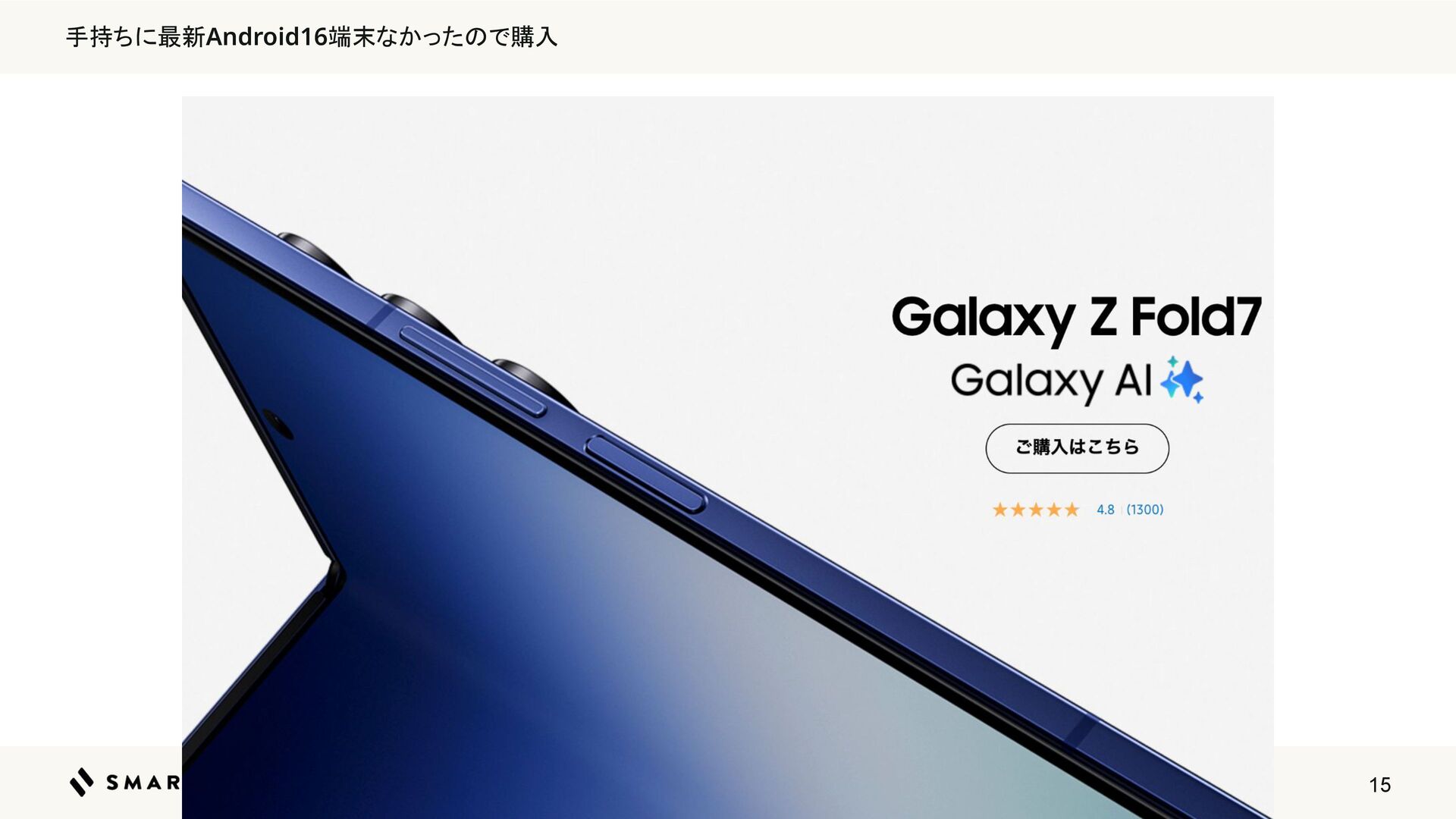

15. 手持ちに最新Android16端末なかったので購入
 15
16. 対応してませんでした😭
 16
17. 既存のHapticsAPIで実装します😇
 17

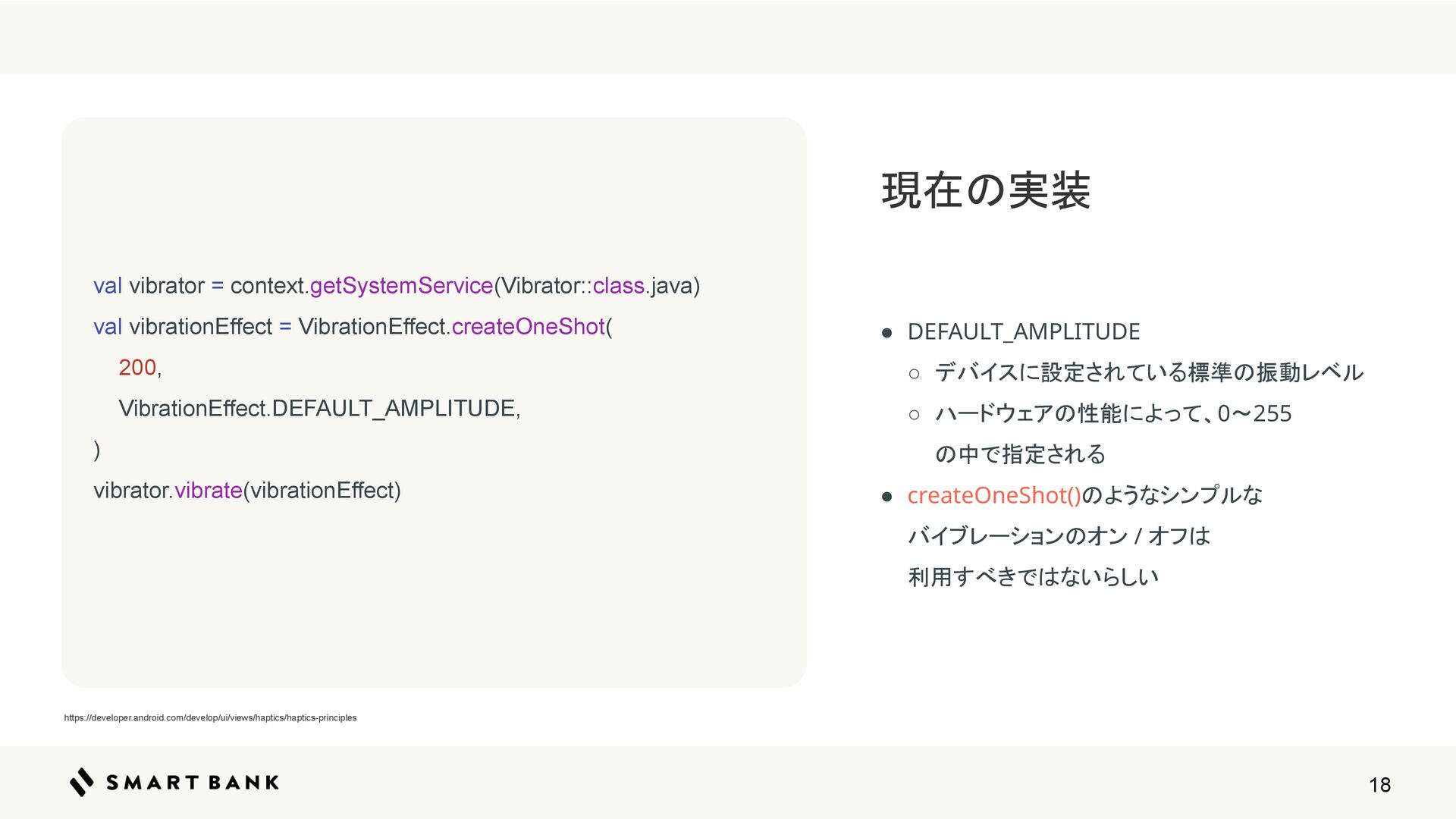

18. • DEFAULT_AMPLITUDE
 ◦ デバイスに設定されている標準の振動レベル
 ◦ ハードウェアの性能によって、0〜255
 の中で指定される
 • createOneShot()のようなシンプルな
 バイブレーションのオン / オフは
 利用すべきではないらしい
 現在の実装
 val vibrator = context.getSystemService(Vibrator::class.java) val vibrationEffect = VibrationEffect.createOneShot( 200, VibrationEffect.DEFAULT_AMPLITUDE, ) vibrator.vibrate(vibrationEffect) https://developer.android.com/develop/ui/views/haptics/haptics-principles 18

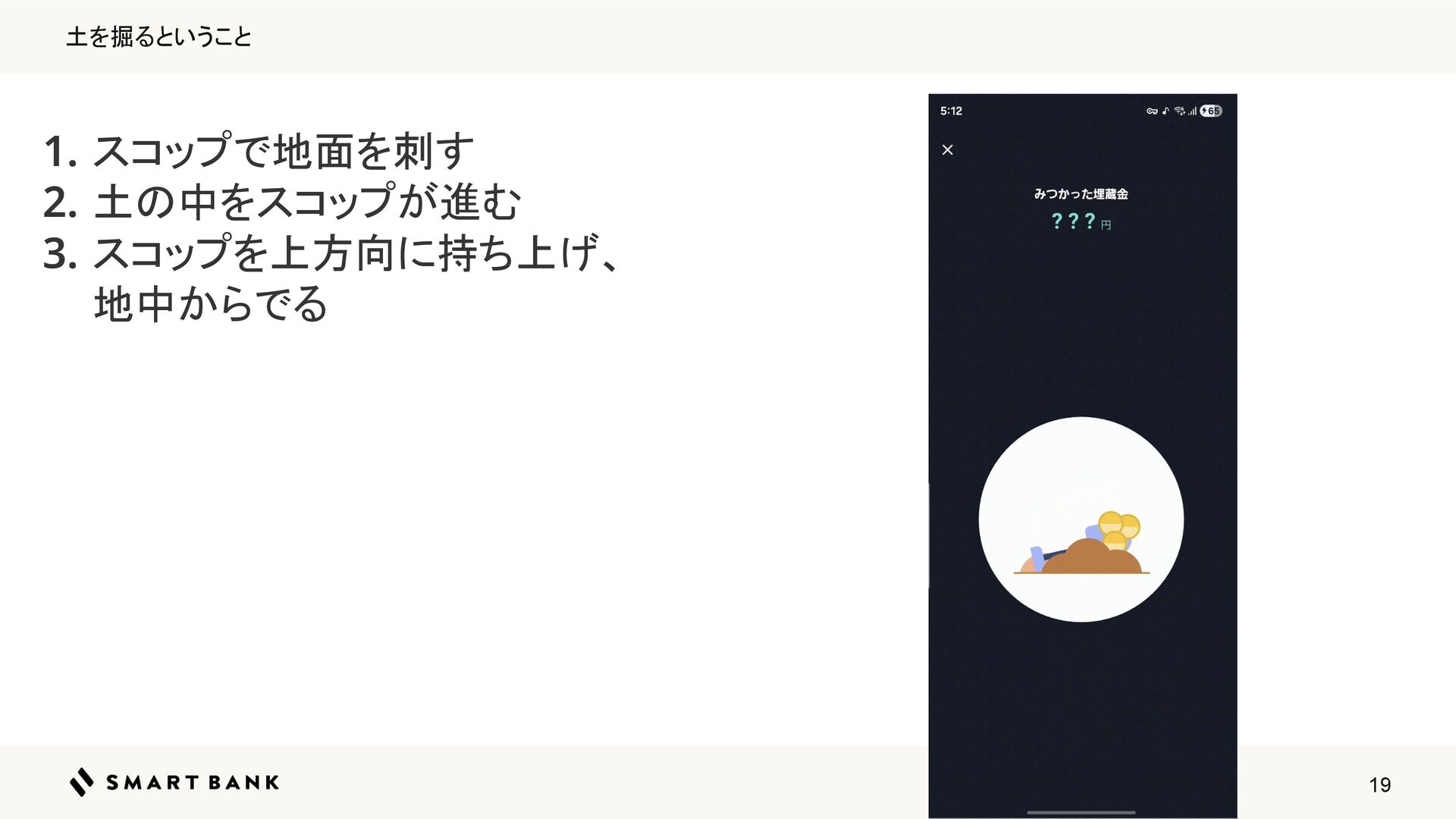

19. 土を掘るということ
 1. スコップで地面を刺す
 2. 土の中をスコップが進む
 3. スコップを上方向に持ち上げ、
 地中からでる

 19

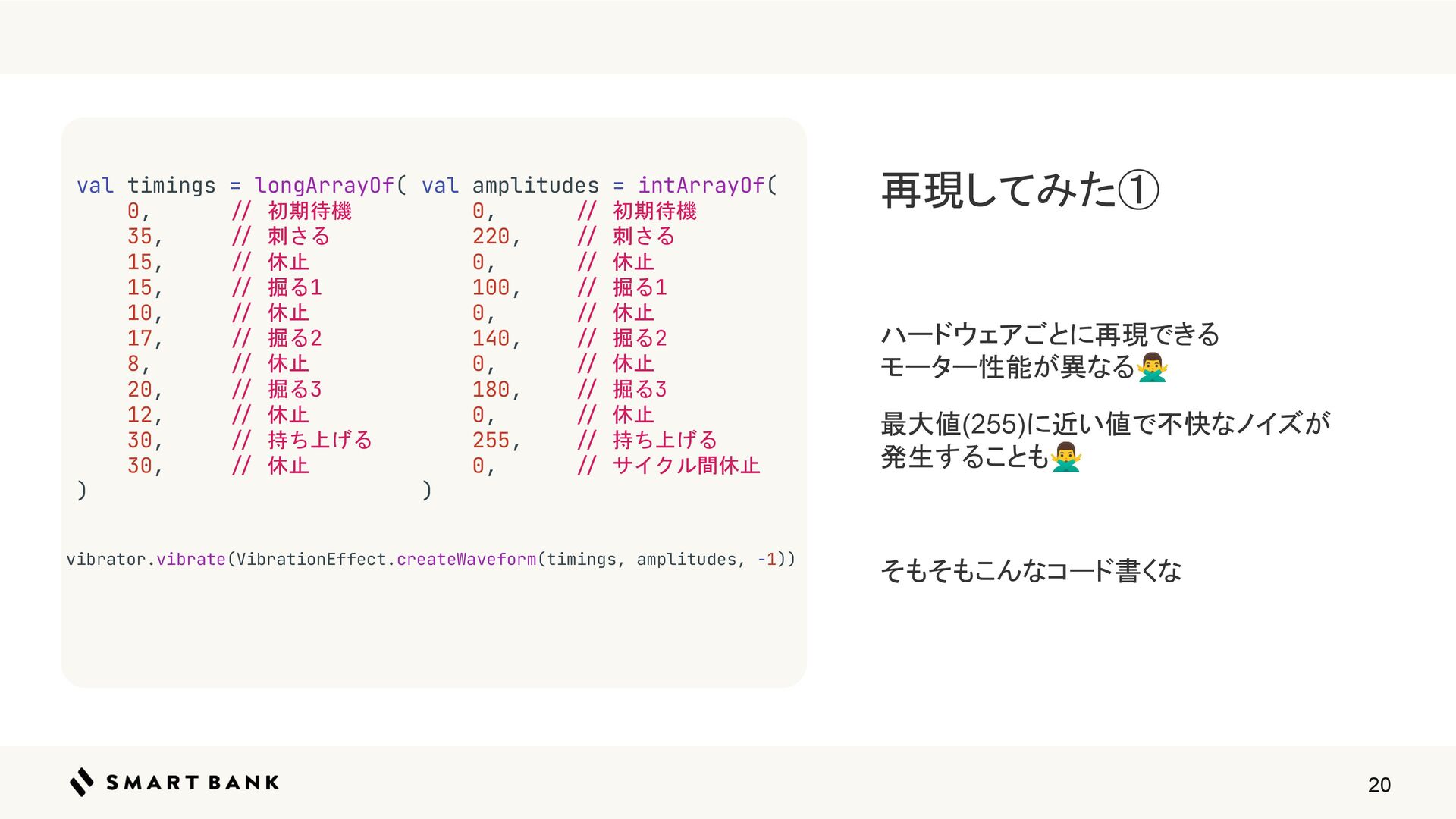

20. ハードウェアごとに再現できる モーター性能が異なる󰢃 最大値(255)に近い値で不快なノイズが 発生することも󰢃 そもそもこんなコード書くな 再現してみた①
 val timings = longArrayOf( 0, // 初期待機 35, // 刺さる 15, // 休止 15, // 掘る1 10, // 休止 17, // 掘る2 8, // 休止 20, // 掘る3 12, // 休止 30, // 持ち上げる 30, // 休止 ) val amplitudes = intArrayOf( 0, // 初期待機 220, // 刺さる 0, // 休止 100, // 掘る1 0, // 休止 140, // 掘る2 0, // 休止 180, // 掘る3 0, // 休止 255, // 持ち上げる 0, // サイクル間休止 ) vibrator.vibrate(VibrationEffect.createWaveform(timings, amplitudes, -1)) 20

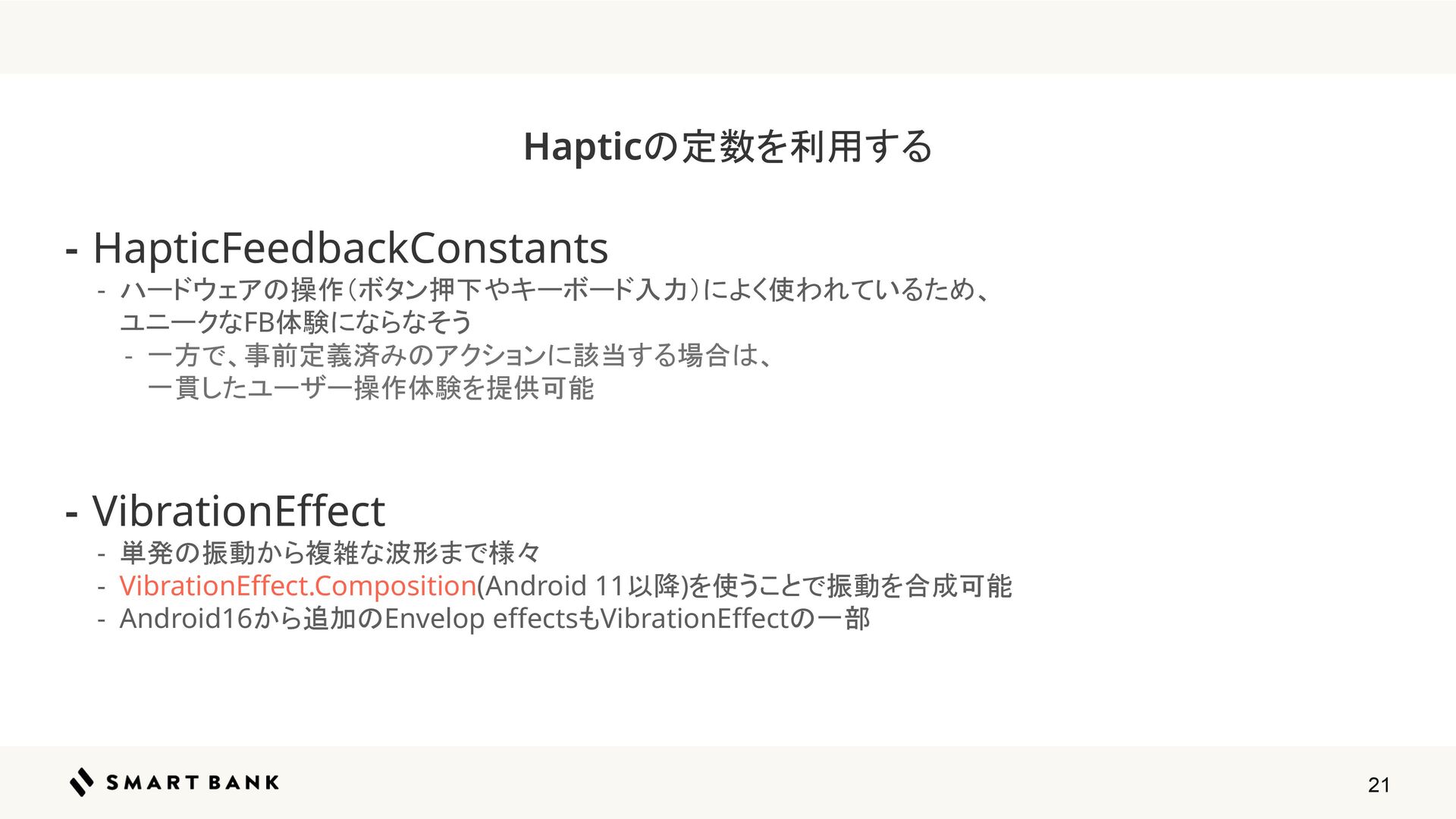

21. - HapticFeedbackConstants
 - ハードウェアの操作（ボタン押下やキーボード入力）によく使われているため、
 ユニークなFB体験にならなそう
 - 一方で、事前定義済みのアクションに該当する場合は、
 一貫したユーザー操作体験を提供可能

 - VibrationEffect
 - 単発の振動から複雑な波形まで様々
 - VibrationEffect.Composition(Android 11以降)を使うことで振動を合成可能
 - Android16から追加のEnvelop effectsもVibrationEffectの一部
 Hapticの定数を利用する
 21

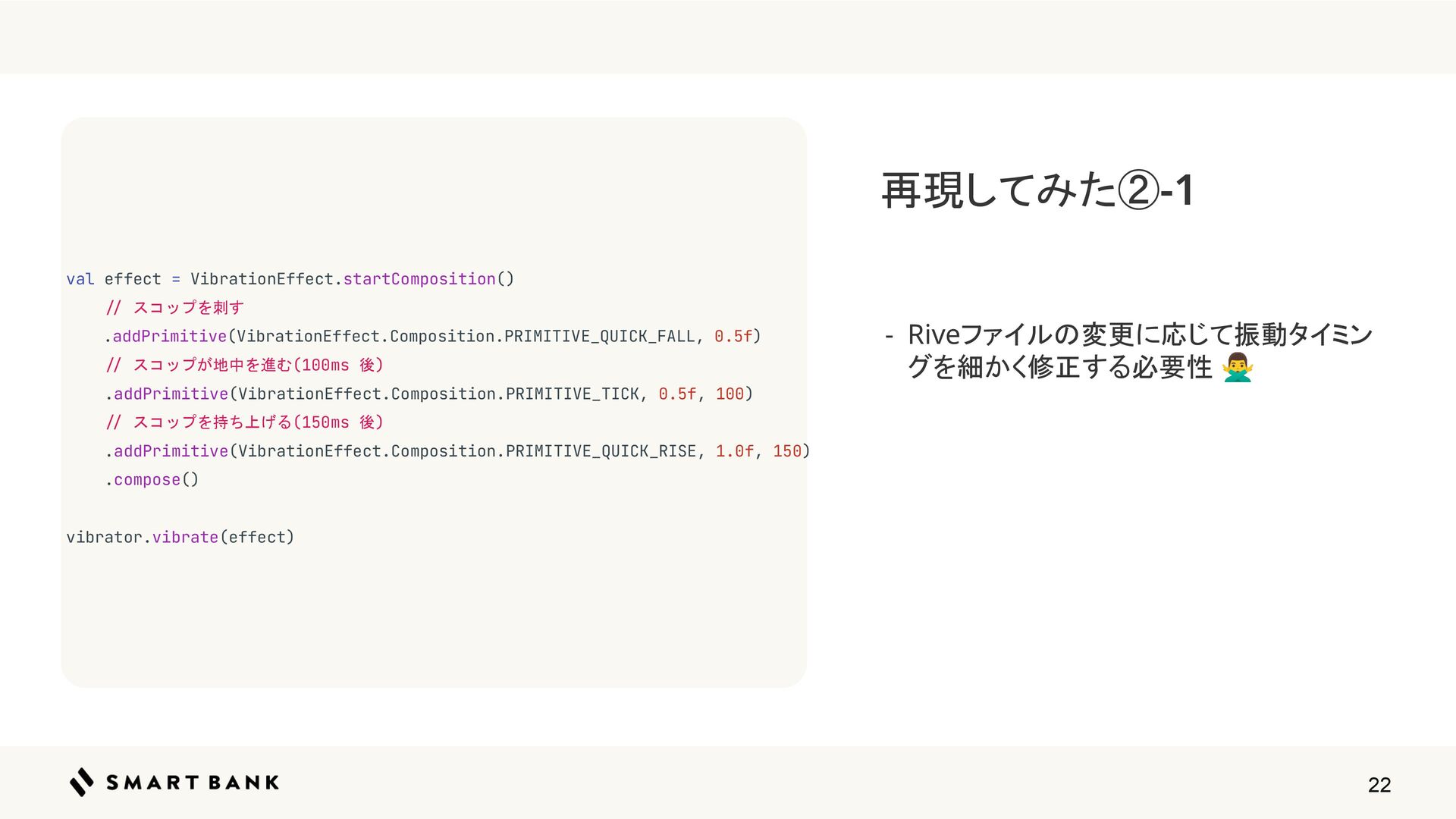

22. - Riveファイルの変更に応じて振動タイミン グを細かく修正する必要性 󰢃


 再現してみた②-1
 val effect = VibrationEffect.startComposition() // スコップを刺す .addPrimitive(VibrationEffect.Composition.PRIMITIVE_QUICK_FALL, 0.5f) // スコップが地中を進む(100ms 後) .addPrimitive(VibrationEffect.Composition.PRIMITIVE_TICK, 0.5f, 100) // スコップを持ち上げる(150ms 後) .addPrimitive(VibrationEffect.Composition.PRIMITIVE_QUICK_RISE, 1.0f, 150) .compose() vibrator.vibrate(effect) 22
23. よくわからんし、ずっと振動してるだけだな...
 23

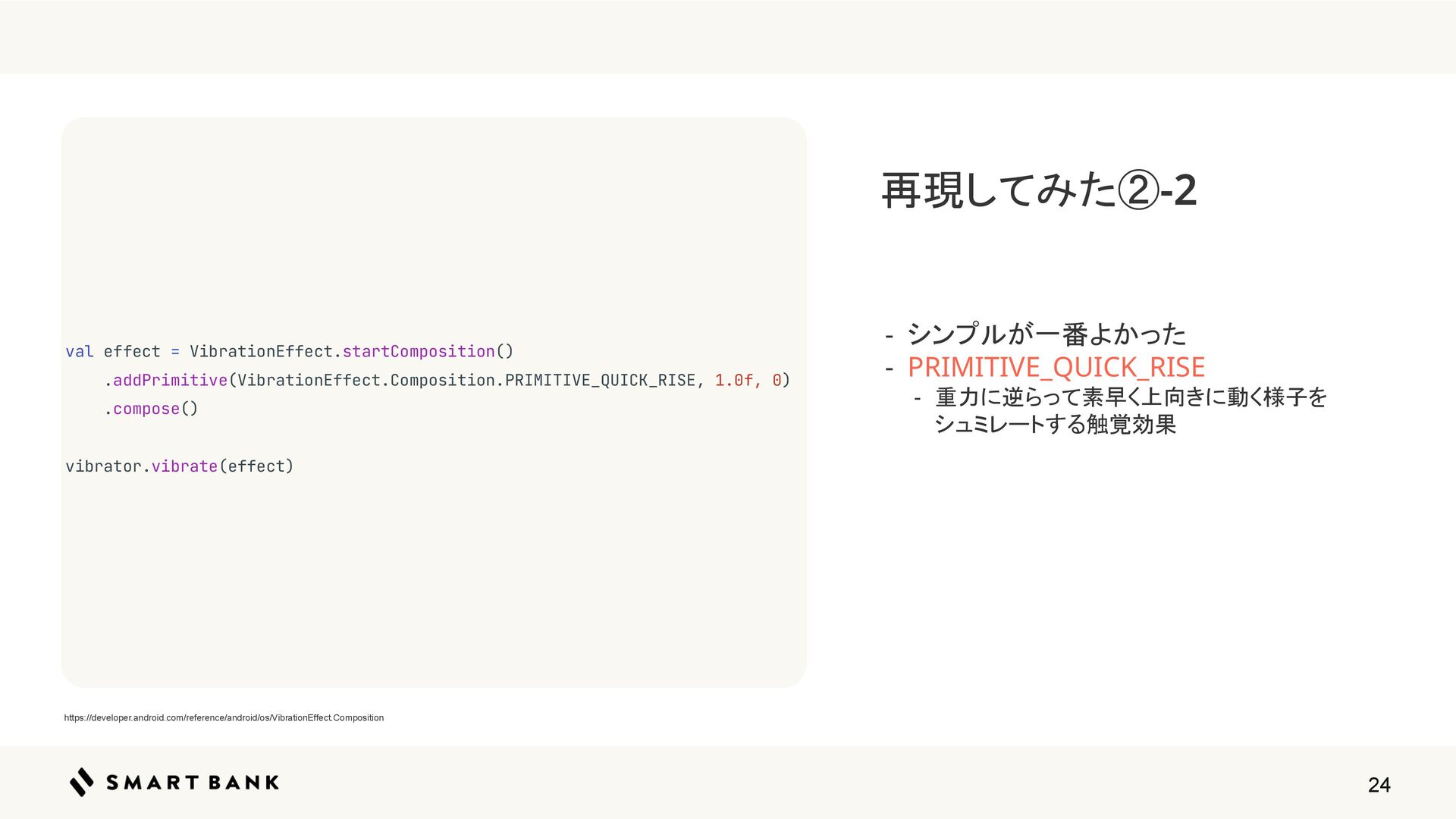

24. - シンプルが一番よかった
 - PRIMITIVE_QUICK_RISE
 - 重力に逆らって素早く上向きに動く様子を
 シュミレートする触覚効果
 再現してみた②-2
 val effect = VibrationEffect.startComposition() .addPrimitive(VibrationEffect.Composition.PRIMITIVE_QUICK_RISE, 1.0f, 0) .compose() vibrator.vibrate(effect) https://developer.android.com/reference/android/os/VibrationEffect.Composition 24
25. まとめ
 25

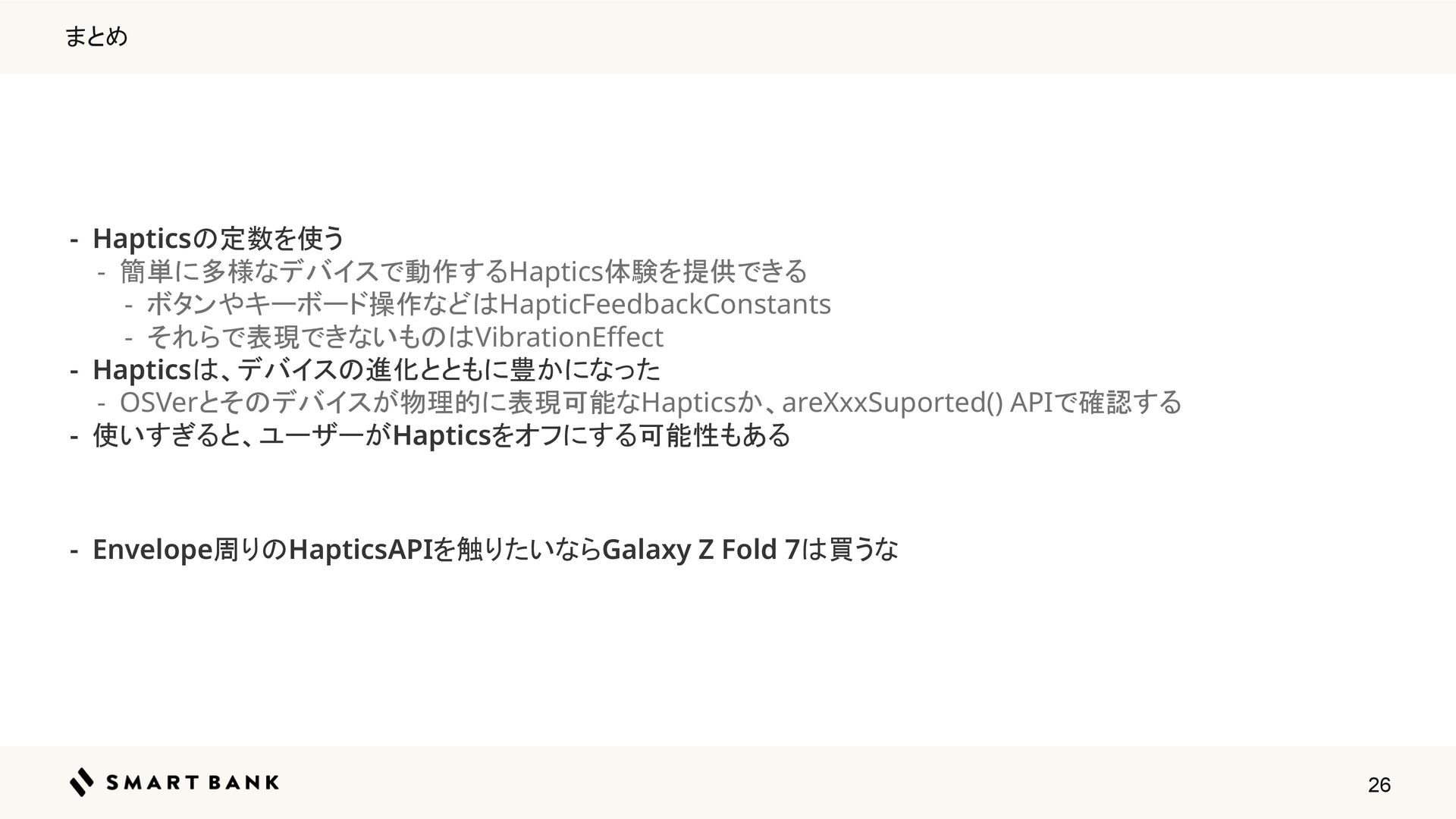

26. まとめ
 - Hapticsの定数を使う
 - 簡単に多様なデバイスで動作するHaptics体験を提供できる
 - ボタンやキーボード操作などはHapticFeedbackConstants
 - それらで表現できないものはVibrationEffect
 - Hapticsは、デバイスの進化とともに豊かになった
 - OSVerとそのデバイスが物理的に表現可能なHapticsか、areXxxSuported() APIで確認する
 - 使いすぎると、ユーザーがHapticsをオフにする可能性もある

 - Envelope周りのHapticsAPIを触りたいならGalaxy Z Fold 7は買うな
 26
27. Good Haptics!
 27
